Мангал из газового баллона своими руками: чертежи с размерами для пропанового сосуда

Содержание

  1. Почему именно баллон?
    1. Плюсы и минусы
    2. Достоинства
    3. Типы мангалов
    4. Размеры мангала из баллона
    5. Чертежи и схемы мангалов из баллона
  2. Мангал из газового баллона своими руками по шагам
    1. Подготовка баллона
    2. Выбор емкости
    3. Инструмент
    4. Конструкция и чертежи с размерами
    5. Разметочные работы
    6. Резка баллона
    7. Демонтаж вентиля и разметка
    8. Безопасная разборка газового баллона
    9. Изготовление отверстий под шампура
    10. Отделка мангала
    11. Внешний вид
  3. Какой краской покрасить мангал?
  4. Технология изготовления: пошаговая инструкция
    1. Распиливание
    2. Сборка
    3. Работа с ножками
    4. Монтаж ручек и крышки
  5. Техника безопасности при работе
    1. Удаление газа и конденсата
    2. Промывка водой
  6. Как довести конструкцию до совершенства
  7. Защита от коррозии
  8. Особенности использования мангалов, сделанных своими руками
  9. Оригинальные примеры дизайна
  10. Меры предосторожности

1 Почему именно баллон?

Несмотря на видимые достоинства покупной жаровни, металл в ней быстро прогорает от систематического нагрева. Тонкие металлические листы становятся слишком хрупкими, что приводит к разрастающимся дырам и распадающимся швам коробки. Толстый лист металла нужного размера стоит слишком дорого, даже в металлоприемке, а попавший под списаниепропановый либо кислородный баллон можно приобрести за копейки. Кроме того, толщина стенок, даже малогабаритных баллонов, превышает 3 мм. Этого хватит для создания полноценного мангала.

к меню ↑

1.1 Плюсы и минусы

Кроме низкой цены, мангал из газового баллона отличается еще массой преимуществ:

  1. Простота изготовления. Для сооружения конструкции достаточно внимательного изучения чертежей и наличия минимальных навыков.
  2. Длительность эксплуатации. Толстостенная емкость способна выдерживать достаточное давление, приличные температуры. Она не деформируются и не прогорают, что значительно продлевает срок эксплуатации.
  3. Невосприимчивость к атмосферным катаклизмам.Жаровню можно оставлять без накрытия, ей не страшны снег, дождь.
  4. Функциональность. Конструкция может послужить коптильней, грилем либо барбекю.

К недостаткам подобной конструкции относятся большой вес, значительные габариты, мало места для размещения поленьев. Хотя, вместо дров, можно использовать уголь.

к меню ↑

1.2 Достоинства

Использование пропановых баллонов для изготовления мангала обусловлено несколькими факторами:

  • Широким распространением и доступностью. Газовые баллоны устанавливаются в автомобили, применяются на промышленных предприятиях и в ЖКХ.
  • Невысокой ценой. Особенно дешево обходятся списанные баллоны. Даже если они непригодны для дальнейшей эксплуатации, дефекты не играют значимой роли при изготовлении мангала. В любом случае, покупка стального листа необходимой толщины обойдется дороже в 2-3 раза.
  • Качеством материала. На изготовление емкостей высокого давления идет легированная сталь или прочная углеродистая. Толщина стенки баллона, пригодного для мангала на 6-10 порций, как правило, составляет не менее 3 мм. Этого достаточно, чтобы жаровня выдерживала высокие температуры (даже при горении древесины) без заметных тепловых деформаций, уверенно противостояла коррозии.
  • Простотой изготовления. Справиться с работой может практически каждый человек, имеющий минимальные навыки обращения с болгаркой и дрелью. Не обязательны даже сварочные работы – для многих простых конструкций достаточно просто правильно порезать заготовку.

Какой баллон лучше? Чаще всего для изготовления мангалов используют кислородные или пропановые баллоны. Вполне подойдут и емкости, предназначенные для хранения азота или углекислого газа, однако найти их подходящего размера значительно сложнее.

Не рекомендуется делать мангал из ацетиленовых баллонов. Стенки таких изделий могут долго сохранять вредные для здоровья соединения.

к меню ↑

1.3 Типы мангалов

К наиболее простому варианту относится открытая жаровня, у которой отсутствует крышка и многие функциональные возможности. Однако при желании, можно соорудить более сложную многофункциональную жаровню.

Барбекю

У баллона частично отрезают боковую стенку, фиксируют петли. Получается своеобразная печка с дверцей истопного отсека. Внутрь помещают металлическую сетку, предназначенную для раскладывания приготовляемых продуктов.

Гриль

Фактически, это та же барбекюшница, но оснащенная крышкой. Это позволяет продукты жарить, коптить, запекать. Благодаря крышке, в каждой части баллона сохраняется одинаковая температура.

Мангал

Классический мангал отличается от барбекю прямоугольной формой. Учитывая округлую конструкцию баллона, все печки, сделанные из него, считаются мангалами с барбекю одновременно. Все зависит от инструмента, который будет размещаться над углями: шампура или решетка.

Коптильня

Отличается наличием отдельно расположенной топки и абсолютной герметичностью. У баллона отрезают половину днища, к образовавшемуся отверстию приваривают топку, которую сооружают из трубы соответствующего диаметра. Вверху приваривают кусок трубы для выведения дыма. Перед использованием, такую коптильню необходимо прокалить не менее двух раз.

Смокер

Относится к наиболее сложному сооружению, в котором совмещаются функции жаровен всех перечисленных видов. Для изготовления придется использовать 2 баллона разных размеров. Внимательно изучив чертежи различных конструкций, нужно выбрать ту, которая подойдет для конкретного случая.

Пропановые

Самые популярные – цилиндрические пропановые сосуды бывают самых разнообразных размеров. Используются для приготовления пищи и в строительстве.

Для изготовления жаровни подходят несколько типоразмеров:

  • объем — 27-65 л,
  • диаметр — 300, 376 мм;
  • длина – 0,6-1 м.
  • толщина стенки — 2,5-3,5 мм.

Самый ходовой – емкостью 50л имеет диаметр 300, длину 970 мм. Для изготовления портативной шашлычницы берут 27л баллон того же диаметра длиной 600 мм.

устройство пропановых баллоноа фото и схема
Устройство пропанового баллона

Кислородные

Кислородные емкости сразу можно узнать по голубому цвету, в который окрашен корпус, а также маркировке «Кислород». Наибольшее распространение при газовой сварке и резке получили емкости вместимостью 40 л. Кислородные баллоны имеют толщину стенки 5-7 мм и сравнительно небольшой диаметр — 219 мм при значительной длине.

старые кислородные баллоны
Длина 40 л емкости 1,39 м, диаметр 219 см

Толщина стенки положительно влияет на приготовление блюда, а вот функционал неглубокой жаровни немного ограничен.

Из кислородного баллона получится отличная открытая шашлычница, которая быстро обжарит продукты до румяной корочки. Запекать стейки на решетке в закрытом приспособлении тоже получится. А вот для целой курицы или крупного куска мяса места под крышкой будет недостаточно.

Для изготовления барбекюшницы больше всего подходят 20-ти и 25-литровые емкости. Длина корпуса- 0,73 и 0,9 м соответственно.

Автомобильные

Автомобильные баллоны, установленные в ГБО автомобиля, по конструкции несколько отличаются от бытовых газовых. Они не имеют сварных швов.

фото виды автомобильных газовых баллонов
Виды автомобильных газовых баллонов

У метановых вентиль традиционно размещен на торце. У пропанобутановых емкостей горловина находится на боковой поверхности. Это идеальное место для установки круглого термодатчика. Самый ходовой — 27 л баллон диаметром 376 мм.

Для изготовления шашлычниц подходят только баллоны из углеродистой и легированной стали. Полимерно-композитные баллоны для этой цели не используют.

Из-под фреона

Большинство фреоновых баллонов – одноразовые, поэтому найти их не сложно. Высота от 30 до 40, диаметр 24,5 см. Толщина стенок всего 1-1,5 мм – это маловато для нашей задачи. Один круговой сварной шов проходит посредине корпуса.

фото: фреоновые баллоны

Если вы все же решите сделать компактный портативный мангал, печку или коптильню из фреонового баллона – ищите оранжевый с маркировкой «404». Он самый толстостенный — 2 мм. Еще есть баллоны для сбора и утилизации фреона с толщиной стенки 2,8 мм, но ими не разбрасываются.

фото: баллон от фреона оранжевый 404
Самый толстостенный из фреоновых баллонов — 404 оранжевый

к меню ↑

1.4 Размеры мангала из баллона

Зависят от габаритов используемого баллона. Учитывая, что шампура будут укладываться перпендикулярно конструкции, нужно позаботиться о достаточном количестве места, предназначенном для мяса. Обычно применяются 50-литровые емкости, диаметр которых равняется 96 см. Соответственно мангал из газового баллона будет обладать следующими габаритами:

  • ширина – порядка 32 см;
  • длина – равняется 96 см;
  • высота – 30 см + высота ножек.

Этого вполне достаточно для приготовления шашлыков на 6 человек. Учитывая, что длина рабочей част шампура составляет 40-60 см, промежуток между точками опоры должен быть меньше этих показателей на 4-6 см.

к меню ↑

1.5 Чертежи и схемы мангалов из баллона

Достаточно простое сооружение не потребует детального проекта, но небольшой чертеж придется нарисовать. При разработке чертежа учитывают:

  • внешнее и техническое состояние емкости;
  • габариты;
  • параметры, место расположения отверстий;
  • размеры шампуров;
  • тип будущего мангала;
  • предполагаемую отделку;
  • дополнительные элементы (крючки, стопоры, ручки, складной столик, другое).

Такая схема поможет определить количество требуемых материалов, распланировать подсоединение отдельных компонентов. Чтобы исключить оплошность в дальнейшей работе, не стоит пренебрегать этим этапом.

к меню ↑

2 Мангал из газового баллона своими руками по шагам

После ознакомления с общей информацией, рассмотрим пошагово, как сделать мангал из газового баллона. Помните, работа ведется со взрывоопасным изделием, и требует строгого соблюдения предусмотренных мер безопасности. Приступая к сооружению мангала, нужно приготовить:

  • старый 50-литровый баллон;
  • сварочный аппарат;
  • болгарку;
  • электродрель;
  • гаечные ключи;
  • металлическую трубу;
  • заклепки;
  • ручки;
  • петли.

Следуя описанному плану, можно без особых проблем сделать отличный мангал. Главное, иметь незначительные навыки в работе с инструментами.

к меню ↑

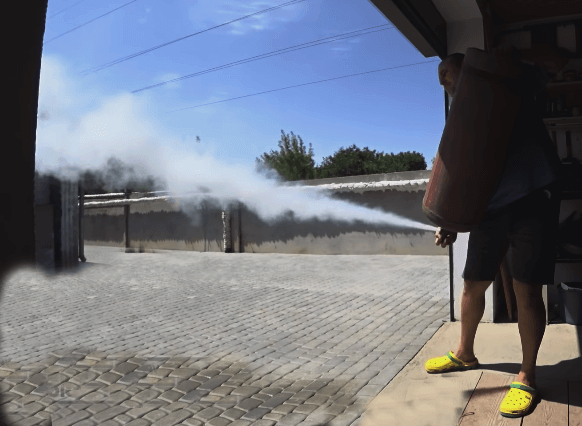

2.1 Подготовка баллона

Это самый ответственный этап, требующий соблюдения мер предосторожности. Сначала удаляют остатки газа, затем избавляются от конденсата. Баллон аккуратно открывают при помощи газового ключа и стравливают газ. На это потребуется достаточно много времени. Определить завершение процесса поможет насыщенный мыльный раствор. Его обильно намазывают вокруг вентиля. Если пузырьки не образуются, значить газ вышел.

Удаление конденсата

Чтобы удалить скопившийся конденсат, баллон переворачивают кверху дном – вентилем вниз. Взрывоопасная жидкость стечет самотеком через отверстие. Убедившись, что емкость полностью пустая, ее наполняют водой. При этом контролируют, чтобы вверху не оставался воздушный пузырь. Заливать воду можно при помощи обычного садового шланга, ковшика либо лейки. Полностью закрывать отверстие нельзя – остатки газо-воздушной смеси должны легко выходить.

Иногда баллон заполняют порционно, давая возможность выходить газовой смеси после очередной заливки. Наполненную водой заготовку оставляют на сутки. После этого жидкость сливают, а емкость промывают несколько раз чистой водой.

Для полного опустошения, изделие переворачивают вверх дном. Учитывая, что в воде присутствуют меркоптаны, сливать ее рекомендуется вдали от огородов и жилых строений.

к меню ↑

2.2 Выбор емкости

Жаровня – основная деталь будущего мангала. Именно здесь горят угли, может производиться их подготовка (сжигание дров). Здесь же размещаются шампуры или решетка с жарящимися продуктами.

Выбирать баллон для жаровни следует по двум критериям:

  • Размеру под стандартный шампур или решетку.
  • Толщине стенки.

Рекомендованная толщина металла стационарного/полустационарного мангала – от 3 мм. Если планируется переносной вариант, она может быть меньше, но не менее 1 мм.

Характеристики баллонов для хранения различных газов можно найти в справочной литературе. Так, для пропановых (пропан-бутановых) емкостей параметры нормируются ГОСТ 15860, а для любых других газов (в том числе, кислорода) – ГОСТ 949-73.

Размеры цилиндрических баллонов

Размеры цилиндрических баллонов

Следует отметить, что даже баллоны незначительного объема (от 3 л) рассчитанные на давление всего 10 атмосфер изготавливаются из стали толщиной не менее 3.1 мм. Соответственно, по условию жаростойкости жаровни подойдет практически любая емкость.

С размерами ситуация несколько сложнее. Как правило, длина рабочей части стандартного шампура лежит в пределах 400-600 мм. Аналогичным должен быть и диаметр баллона.

Размеры кислородных баллонов

Размеры кислородных баллонов

В этом отношении резервуары для кислорода и других сжиженных газов неудобны – их максимальный диаметр составляет 219 мм.

Емкости для углеводородов (пропан, пропан-бутан) – вариант более приемлемый. Так, у баллонов БАЖ 51 диаметр составляет 356 мм, БАЖ 41- 399мм, БАЖ 130 – 498 мм.

Остается подобрать только габариты, чтобы на жаровне размещалось необходимое количество шампуров.

Если определить расстояние между ними в 100 мм (вполне достаточно для солидного кусочка мяса), то для 6 шампуров потребуется баллон высотой от 750 мм, для 10 – от 1200 мм (с запасом по сторонам рабочей зоны). Подобрать соответствующее готовое изделие достаточно легко.

Диаметр баллона определяет не только ширину жаровни, но и ее глубину. Регулировать ее можно, правильно рассчитав размеры той части цилиндра, которая будет срезана в дальнейшем.

к меню ↑

2.3 Инструмент

Для работы понадобятся:

Болгарка (УШМ) с диском по металлуМеталлическая щетка (насадка для болгарки) для удаления краскиДрель с набором сверлОтвертки и гаечные ключи, газовый ключ

Если есть навыки сварщика, можно воспользоваться сварочным аппаратом (потребуется аппарат и электроды диметром 3-4 мм), струбцины для фиксации деталей.

Для нанесения разметки будут нужны металлическая линейка и чертилка или мел.

к меню ↑

2.4 Конструкция и чертежи с размерами

Чтобы выполнить чертеж мангала нужно, прежде всего, определиться с конструкцией.

Открытый мангал

Простейший вариант – открытый мангал. Здесь придется только вырезать часть цилиндрического корпуса баллона, предусмотреть места для размещения шампуров и отверстия для доступа воздуха в жаровню.

Рассчитать необходимо только размеры удаляемой части, так чтобы получить оптимальную глубину жаровни (200-250 мм) и расстояния между шампурами.(100 мм и более). Для удобства и защиты от ветра рекомендуется удалять не всю верхнюю часть цилиндра, а оставить с обеих сторон защитные борта. Оптимальный вариант – если линия реза будет находиться на расстоянии 30 мм и более от круговых швов на корпусе баллона.

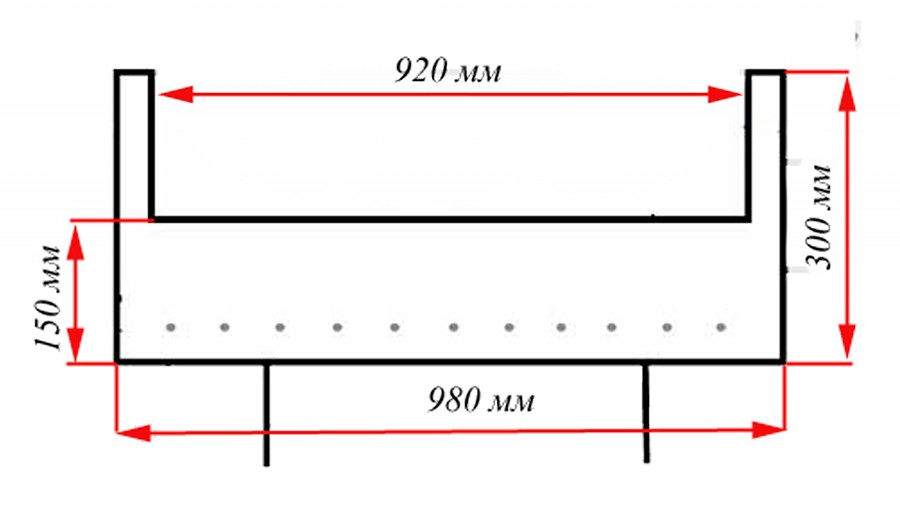

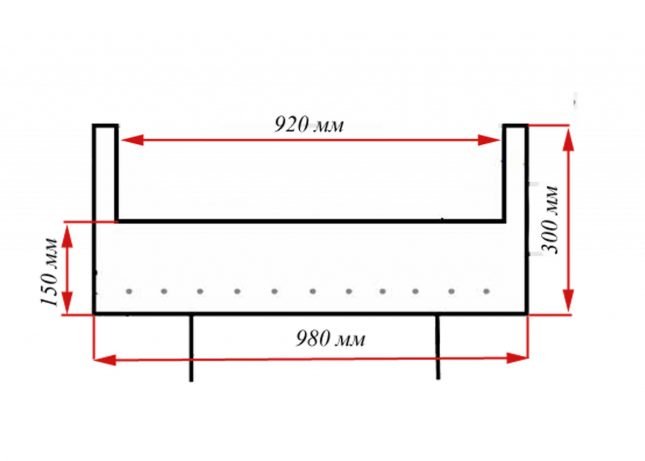

Чертеж открытого мангала из баллона

На чертеж аккуратно наносят все линии реза и отверстия, проставляют размеры. Скрупулезный подход к чертежу на бумаге позволит избежать ошибок при разметке на баллоне и выполнении работ.

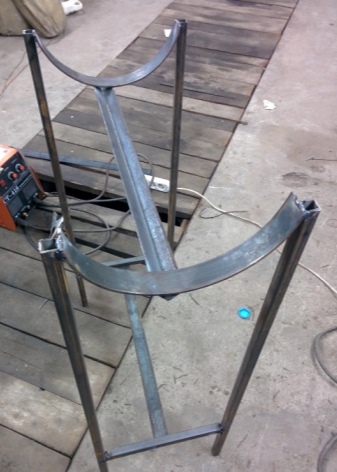

Подставка

Обязательно вычертить и подставку для мангала.

Простейший вариант – две металлических полосы с прикрепленными ножками, изогнутых по диаметру баллона. Для придания конструкции жесткости ножки следует соединить продольными и поперечными металлическими планками. Высоту ножек выбирают такой, чтобы с готовым изделием было удобно работать.

Конструкция с крышкой

Мангал с крышкой не намного сложнее открытого. В качестве крышки используется срезанная часть корпуса. На чертеже для такой конструкции необходимо предусмотреть:

  • петли для крепления;
  • ручку на крышке;
  • отверстие для дымохода;
  • дымоходную трубу.
  • место размещения цепей или стопоры для фиксации крышки в открытом положении;

Некоторые мастера предлагают использовать для дымохода отверстие под вентиль. Однако диаметр его явно недостаточен для создания хорошей тяги. Более верным решением будет срезать часть горловины, в которую вкручивался вентиль, и смонтировать дымоход на этом месте.

Конструкция с крышкой более интересна, чем открытая. Закрытая крышка создает явный «эффект духовки», расширяет список блюд которые можно готовить на таком мангале, ускоряет процесс готовки, снижает расход углей. Кроме того, такая конструкция легко поддается модификации, например, для добавления функций коптильни.

Более сложные конструкции

Из баллона достаточно просто сделать мангалы и более сложных конструкций. Например, вариант с крышкой и отдельной топкой можно использовать для запекания на углях, в качестве барбекю, гриля, коптильни горячего копчения.

При этом усложнения конструкции минимальны – необходима еще одна емкость, соединенная с дымоходным каналом. Для нее, кстати, можно использовать еще один баллон.

Если разместить на дымоходной трубе мангала с топкой еще один дополнительный резервуар, у универсальной шашлычницы появится возможность готовить продукты холодного копчения.

Чертежи этих конструкций не представляет сложностей рассчитать самостоятельно.

Не ограничена фантазия мастера и в «обвесе» мангала. Так, в качестве подставки вполне подойдет станина от старой швейной машины с ножным приводом. На раме подставки можно смонтировать стационарные, навесные или съемные столики. На поверхности баллона (-ов) уместно разместить детали декора.

к меню ↑

2.5 Разметочные работы

Используют маркер или мел, металлическую линейку. С нанесением разметки на выгнутые и закругленные поверхности могут возникнуть сложности. Для созданий линий в соответствии с чертежом можно воспользоваться измерительным инструментом из мягкого и эластичного материала.

Мангал из газового баллона с коптильней, казаном. Чертеж с размерами

Диаметр газового баллона объемом 50 л равен 96 см. При нанесении разметочных линий и выборе линейки учитывают особенности геометрической конфигурации заготовки, ее габаритные параметры, прохождение сварных швов, размещение и количество технологических отверстий.

к меню ↑

2.6 Резка баллона

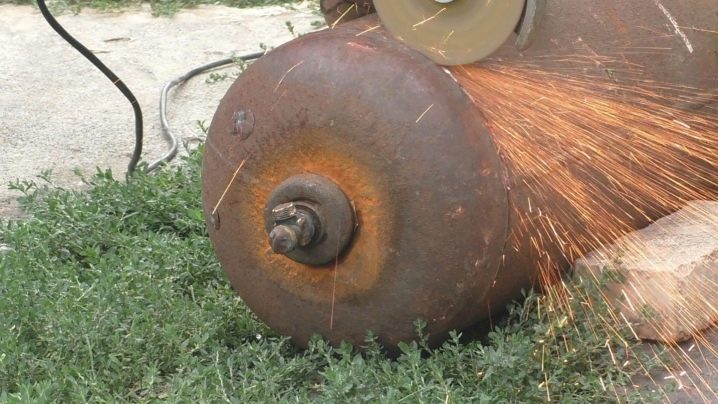

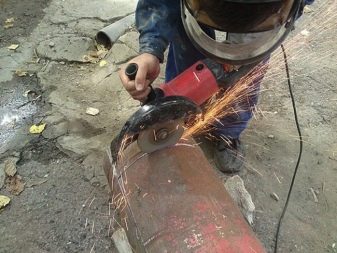

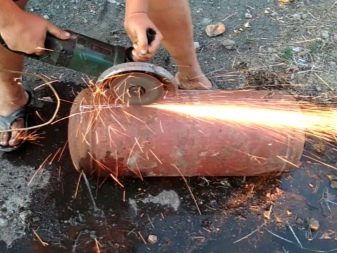

Применяют газовый резак или циркулярную пилу с отрезным диском по металлу. Намечают очертания крышки по заранее нанесенным маркером или мелом линиям. От сварочного шва, соединяющего боковые поверхности баллона с днищем и верхней торцевой поверхностью, рекомендуется делать отступ в 5-6 см.

Мангал из газового баллона с коптильней, казаном. Чертеж с размерами

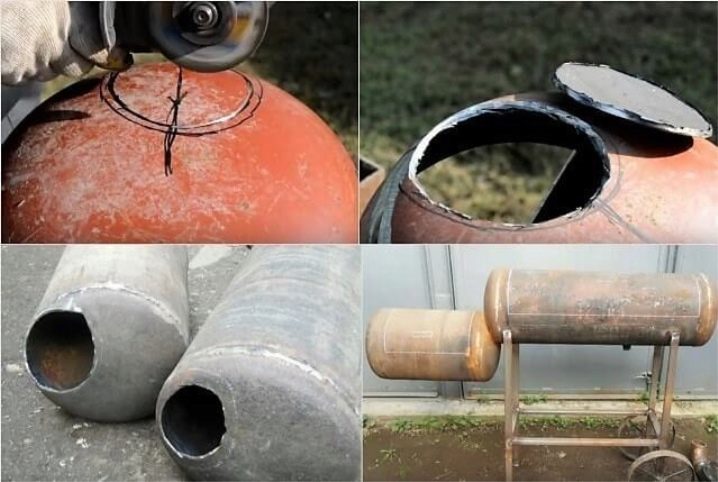

Вырезание отверстия под крышку производят по кругу, стараясь соблюдать перпендикулярное расположение отрезного диска по отношению к заготовке. При слишком толстых стенках и большом диаметре баллона инструмент может прийти в негодность до окончания работы.

Избежать сгорания диска поможет охлаждение водой и неспешная резка. На некоторых участках распил можно выполнять не полностью для экономии инструмента. Сегмент корпуса выбивают зубилом и молотком. Для изготовления самодельной жаровни требуется удалить практически всю боковую поверхность, место которой займет крышка.

к меню ↑

2.7 Демонтаж вентиля и разметка

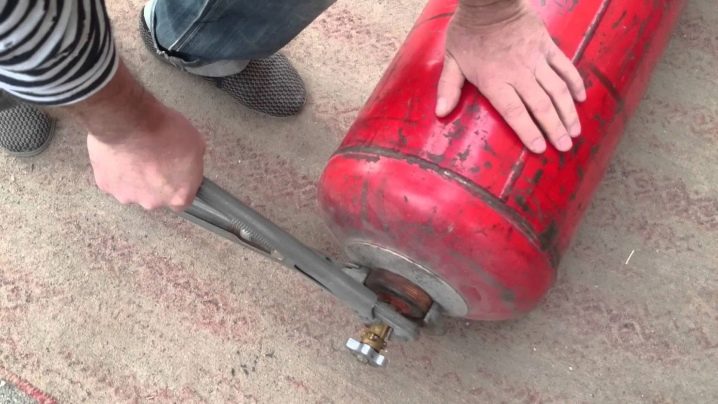

Если ранее вентиль не был раскручен, это необходимо сделать, чтобы убедиться в отсутствии газа в баллоне (выполнить описанные выше действия с водой) и дальнейшем безопасном его использовании. Для работы нужен разводной или газовый ключ.

Откручивают вентиль баллона

Вентиль баллона откручивают, а к тому месту, где он был расположен, приваривают трубу-дымоход

Если запорная арматура никак не откручивается, кран срезают болгаркой. Образовавшееся отверстие используют для монтажа дымохода, т. е. приваривают к нему трубу.

Баллон с дымоходом

В качестве дымохода можно использовать кусок любой толстостенной трубы с коленом

Далее приступают к разметке мест для резки — одному из важнейших этапов самостоятельного изготовления мангала:

  1. Каждая ёмкость имеет сварочный шов по длине — это первая линия разметки. От неё на расстоянии 24 см в обе стороны нужно прочертить мелом вторую и третью линии разметки: они делят баллон пополам (его диаметр равен 96 см). Это удобно делать с помощью рулетки и линейки.
  2. От первой линии отметить по 10 см вправо и влево, провести параллельно ещё две (3-я и 4-я линии разметки). На них будут сделаны отверстия для воздуха.
  3. С верхней стороны мангала сделать отметки для крышки. К 3-й линии добавить 10 см и провести пятую.
  4. Отступить от круговых сварочных швов внизу и вверху баллона по 3 см внутрь (т. е. навстречу друг другу) и провести линии. В этих местах есть лента усиления швов, которую нельзя повредить во время распила мангала. Поэтому отметки проставить на расстоянии от неё.
  5. 2-ю и 3-ю линии разделить на равные части (по 8–10 см). Это отметки для просверливания отверстий для шампуров.

Схема мангала

Предварительно составленная схема баллона поможет правильно выполнить разметку для вскрытия ёмкости

к меню ↑

2.8 Безопасная разборка газового баллона

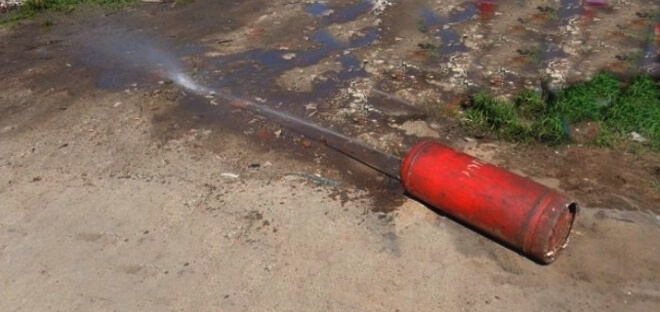

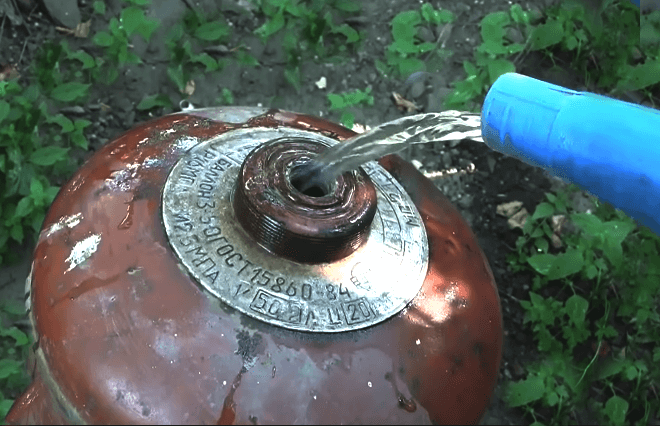

Аккуратно открутите кран и подсоедините водопроводный шланг. Напор воды должен быть маленьким. Емкость должна заполниться до краев. После этого можно приступать к работе болгаркой.

к меню ↑

2.9 Изготовление отверстий под шампура

Для этого пропиливаются отверстия по краю будущего мангала. Работа выполняется болгаркой либо ножовкой для металла. Если планируется установка решетки-гриль, придется приваривать стальные уголки к боковинам емкости.

к меню ↑

2.10 Отделка мангала

Завершающий этап работы — покраска. Лучший материал для этого — термостойкая краска, которую обычно используют для покраски глушителей. Также подойдёт силиконовая краска для отделки мангалов, каминов, печей из металла. Но эти материалы дорогие и сложно наносятся.

Более доступный вариант — минеральные битумные смолы. Такие покрытия практичны и долговечны, но долго сохнут и имеют неприятный запах. Чтобы от него избавиться, а также укрепить покрытие, необходимо подождать, пока состав спечётся, т. е. просто первые два или три раза использовать мангал вхолостую, без приготовления шашлыков. Наносят материал в 3–4 слоя. Важно, чтоб предыдущий слой полностью высох.

Самодельную конструкцию можно необычно украсить, добавить декоративные детали и получить, например, мангал в виде паровоза, поросёнка и др.

к меню ↑

2.11 Внешний вид

Теперь можно уже исправлять и доделывать внешний вид. Первым делом – делаем ручку. Стоит выбрать дуб, или другое дерево, ибо брать потом гриль за железную ручку будет не очень приятно.

Ручку можно сделать из оцилиндрованного на станке бруска, внутри которого будет железный сантиметровый (как минимум) прут. Эту ручку привариваем концами прута к крышке.

Решетку конечно можно сделать самому, но намного легче использовать старую решетку от радиатора. Единственное что – в обоих случаях нужно зачистить её от ржавчины. Ножки можно сделать из стальных брусков, но тогда весь гриль выйдет ну очень уж тяжелым, так что подбирайте под свой вкус.

к меню ↑

3 Какой краской покрасить мангал?

Мангал, сделанный своими руками из баллона, можно покрасить:

  • Порошковой термокраской. Но дома вы покрыть мангал не сможете. Ее нужно обжигать в специальных печах, при высокой температуре;
  • Жаропрочной кремнийорганической эмалью. Она выдерживает температуру до 600 градусов;
  • Оксидирование. Отличный способ для обработки самодельного мангала. Первым делом обрабатывается корпус изделия серной кислотой. Затем мангал необходимо прокипятить в растворе хозяйственного мыла. После этого, минут 30-40 подержать в растворе едкого натрия. После проведения всех этих процедур ваш мангал не заржавеет и будет вас радовать долгие годы.

Обязательно прислушайтесь к советам опытных мастеров и перед покраской очистите железо от старой краски, ржавчины и грязи. Также необходимо обезжирить поверхность.

В итоге хочется сказать – сделать мангал из газового баллона в домашних условиях вполне возможно. Конечно, придется потрудиться, но результат вас приятно обрадует. Каждый раз, когда вы будете готовить шашлык и жарить овощи, вы будете радоваться и хвалить свое изделие. Перед работой внимательно изучите чертежи, проведите расчёты, купите все необходимые материалы и просмотрите видеоуроки. Не забывайте соблюдать технику безопасности.

На просторах интернета можно найти различные технологии и пошаговые инструкции, которые подробно рассказывают и показывают, как сделать мангал из газового баллона самостоятельно. Может показаться, что это просто нереально и в итоге ничего не получится. Но это далеко не так, наши умельцы умеют делать самые необычные изделия из простых вещей. Не бойтесь экспериментировать и вносить что-то свое в готовые чертежи. Возможно, ваша конструкция будет самой уникальной и красивой.

к меню ↑

4 Технология изготовления: пошаговая инструкция

Сделать мангал из газового баллона сможет каждый человек. Не стоит забывать о мерах предосторожности в работе, так как вам будет нужно разрезать изделие, в котором ранее присутствовал газ. Нельзя допускать появления искр и возгорания остатков газа.

Как изготовить мангал своими руками:

  • В первую очередь потребуется открутить вентиль, чтобы остатки газа вышли из баллона.
  • Затем потребуется перевернуть изделие и дождаться, когда сольются остатки конденсата. Можно контролировать процесс выхода с помощью мыльной пены. Когда пузырьки перестанут появляться, вы можете приступать к дальнейшим действиям.
  • Теперь следует наполнить сосуд водой, как было описано ранее, и слить жидкость спустя несколько часов.
  • Положите емкость на бок, отрежьте вентиль. Не забывайте поливать место спила водой.



Данные действия необходимо делать на начальных этапах. После того, как вы произведете данные мероприятия, можно приступать к дальнейшим этапам, произвести нарезку и сварить необходимые элементы. С помощью данных действий вы получите качественный мангал, на котором сможете жарить шашлык.



к меню ↑

4.1 Распиливание

Распилите баллон на две части. Производится данное мероприятие вдоль сварного шва. Старайтесь работать инструментам как можно ближе к шву. Боковые стены лучше не трогать. Они будут выступать в качестве хорошей заслонки от пламени и помогут в поддержке температурного режима.

При распиле следите за тем, чтобы боковые кольца не были повреждены, так как они выступают в роли опоры для крышки.




к меню ↑

4.2 Сборка

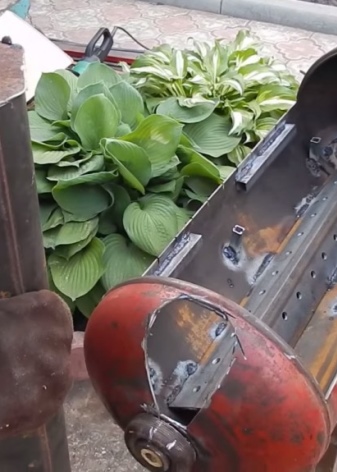

Во время использования мангала вы можете столкнуться с деформацией изделия. Чтобы исключить данное явление, рекомендуется во внутренних продольных краях основы приварить уголки. Уголок образует выступ, на котором можно размещать решетку или шампур. Высоким ножкам также потребуется дополнительная фиксация, которая обеспечивается с помощью приваренного уголка. Его следует размещать на внешнем периметре.

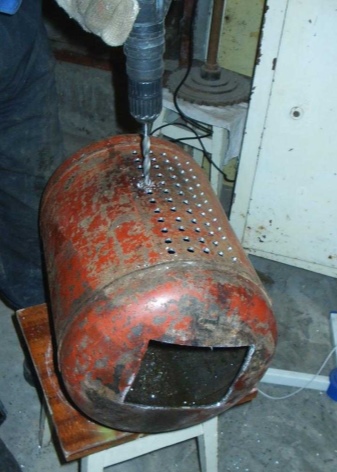

В донной части изделия сделайте отверстия. Они потребуются для удобства при высыпании углей или слива воды после дождей. Также данные отверстия обеспечивают тягу, которая оказывает влияние на горение дров.


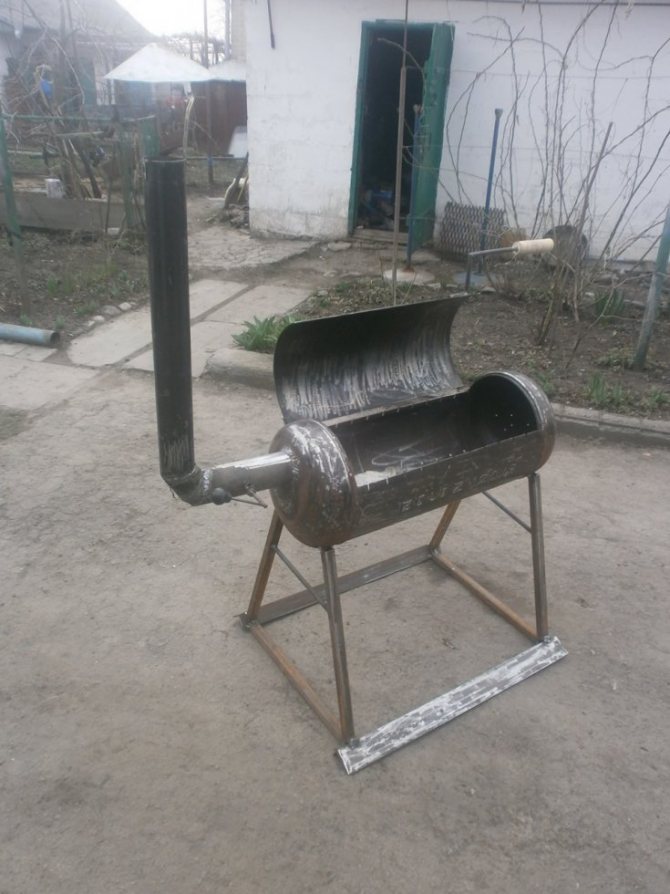

На месте, где присутствовал вентиль, следует произвести установку трубы, с помощью которой будет выводиться дым. Приварите данный элемент. Некоторые люди не устанавливают дымоход в своем мангале. Вы также можете отказаться от данного компонента, если планируете жарить шашлыки с открытой крышкой.

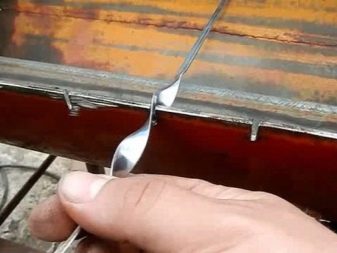

Если вы не приварили внутри баллона уголок под шампуры, его можно вставить в боковые части мангала. Для этого потребуется с помощью болгарки сделать прорези. В них будут располагаться концы шампура.




к меню ↑

4.3 Работа с ножками

Вам следует решить, какой высотой будет обладать будущий мангал. После этого можно приступать к прикручиванию ножек. Изделие должно прочно стоять на земле, чтобы крышка приваривалась более удобно.

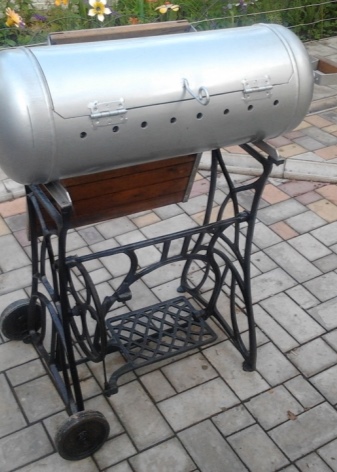

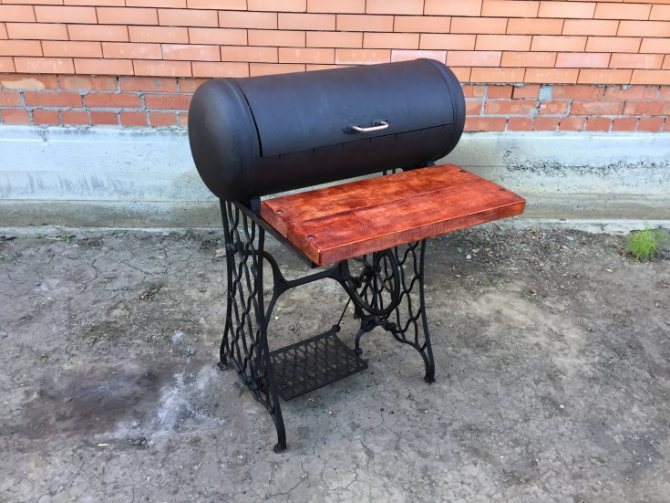

Высота ножек зависит только от ваших пожеланий. Некоторые используют для данных целей ножки от швейных машинок или же обрезки трубы.

Чтобы прикрепить трубу, просверлите 4 отверстия в дне изделия. В дальнейшем в них необходимо вставить болты так, чтобы их резьба располагалась снаружи. Вы можете просто затягивать элементы или же воспользоваться сваркой. К верхней части труб приваривают гайки и прикручивают их к мангалу. К верхней части ножек можно прикрепить болтовые гайки, прикрутив их к основе будущего мангала.




к меню ↑

4.4 Монтаж ручек и крышки

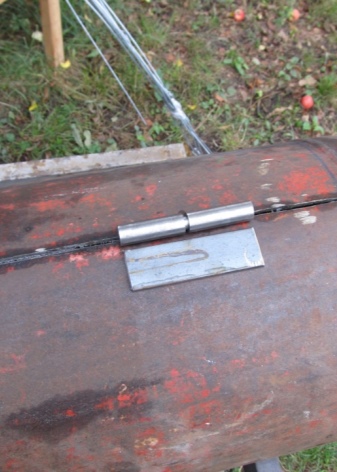

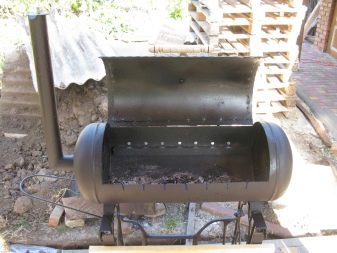

Чтобы закрепить крышку, вам потребуется сделать отверстия под петли и зафиксировать их с помощью заклепок. Затем нужно приварить компоненты. Если вы решите пренебречь данным действием, после влияния повышенной температуры крышка отсоединится. Можно осуществить монтаж съемной крышки, на которой нет петель. В таком случае вам потребуется закрепить планки из металла на поперечных краях емкости. Они не позволят крышке провалиться.

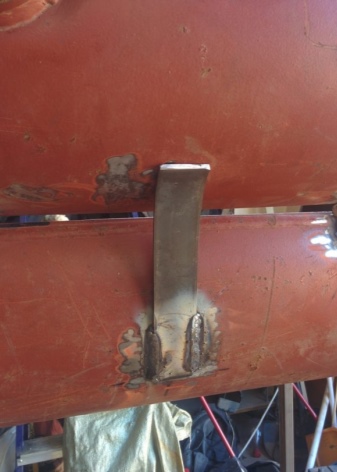

Чтобы закрепить ручку для крышки, вам потребуются обычные болты. Просверлите под болты отверстия и зафиксируйте. Лучше всего выбирать простые ручки, которые обладают устойчивостью к высоким температурным режимам. Также вы сможете создать ручки самостоятельно из металлических прутьев. Их потребуется приварить к основанию. Установите на крышку ограничитель. Он создается из уголков или части труб. Сама крышка может фиксироваться цепями. Цепи будут оказывать влияние на степень ее откидывания.

Соединять элементы рекомендуется с помощью струбцин, которые прижимают все детали плотно, исключая зазоры.

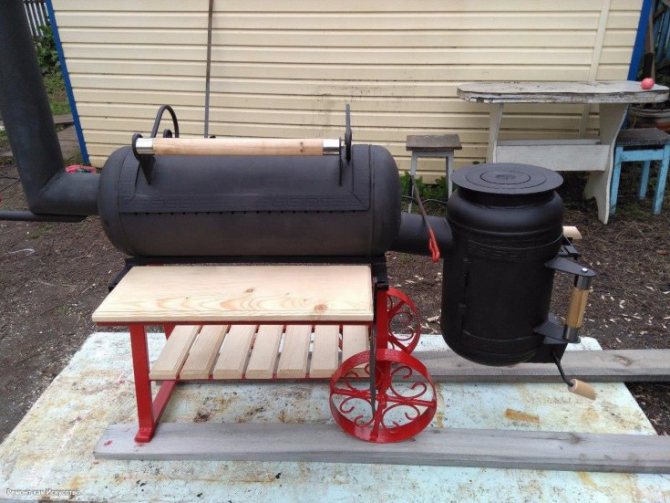

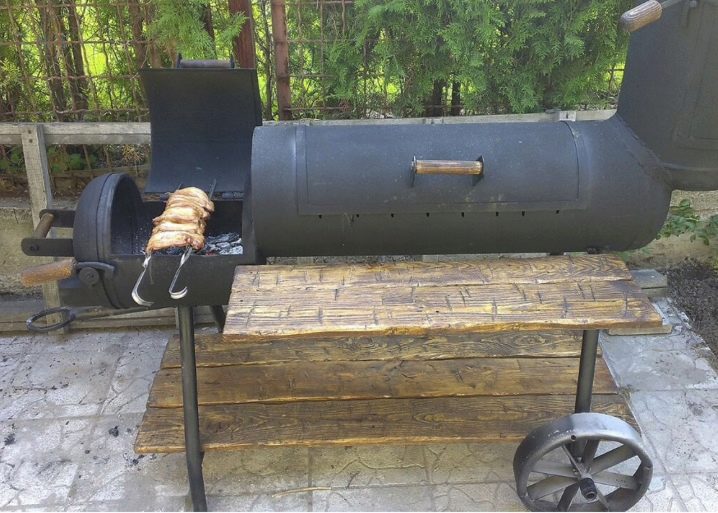

Немного отличается от этой технологии изготовление мангала-коптильни. Главное отличие данного типа мангала заключается в его герметичности. Коптильня изготавливается таким же образом, как и обычный мангал, только с добавлением топки. Для этого вам потребуется срезать половину дна под топку. Сам элемент создается из листов железа или иных материалов с аналогичными свойствами.

Некоторые мастера изготавливают топки из баллонов более маленького размера. Готовый компонент приваривается сваркой к мангалу. Не забывайте про оборудование дымохода, который является обязательным элементом. Вы можете купить готовый дымоход или же сделать его самостоятельно.

Если вы не боитесь сложностей, можно добавить в сооружение мотор, который будет отвечать за вращение вертела.

Коптить продукты можно после того, как вы прокалите готовый мангал дровами. Если запах газа сильно пропитал стены емкости, вам потребуется топить изделие несколько раз, пока неприятный аромат полностью не исчезнет.

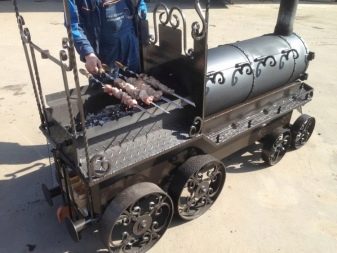

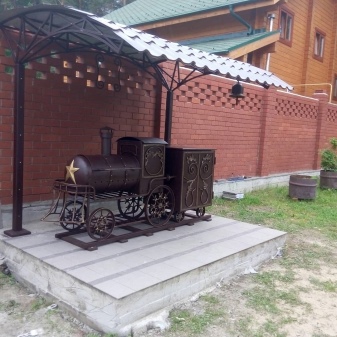

Мангал-паровоз обладает сразу несколькими опциями: гриль, копчение, барбекю, мангал. Изготавливается сооружение из нескольких труб или баллонов, каждому из которых отводится своя функция.

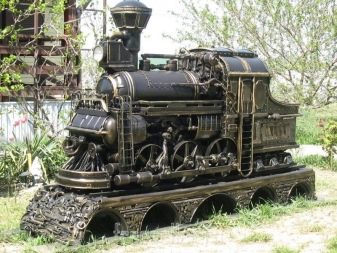

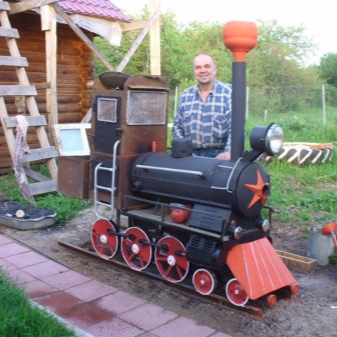

Мангал-паровоз своим внешним видом действительно напоминает паровоз. Некоторые умельцы делают упор на оформление конструкции, чтобы максимально приблизить ее к своему названию. Вы можете добавить колеса, выполненные из частей баллона, или же воспользоваться художественной ковкой.


Также вы сможете добавить к сооружению выдвижные столики, решетку и прочие элементы, которые будут обладать не только функциональностью, но и эстетической составляющей. С помощью одного паровоза вы сможете единовременно заниматься приготовлением шашлыка, овощей на гриле и копчением.

Такой мангал обладает высокой производительностью. На данный показатель оказывает влияние закрытая крышка и материал. Даже если внутри осталось немного углей, разогретый корпус изделия будет еще на протяжении длительного времени отдавать тепловую энергию, которая требуется для готовки.

Если вы планируете создание паровоза, взвесьте свои возможности и навыки. Подобную конструкцию сможет сделать не каждый любитель, так как она достаточна сложная.



к меню ↑

5 Техника безопасности при работе

В каждом баллоне пропана, даже с виду пустом, присутствуют конденсат и остатки газа. Они представляют опасность, потому что взрываются при контакте с искрой, образующейся при работе болгаркой или сверлении корпуса. Поэтому перед работой с емкостью необходимо тщательно удалить остатки газа, а также исключить искрение.

знак не курить

При работах поблизости не должно быть открытого огня, а также курильщиков.

к меню ↑

5.1 Удаление газа и конденсата

Емкость устанавливают на улице, вентиль полностью открывают, если есть возможность – выкручивают.

фото выкручивание вентиля из баллона разводным ключом

Переворачивают вверх дном, сливают конденсат, ждут, чтобы газ вышел. Периодически емкость поворачивают и проверяют при помощи мыльной пены: если пузырьки перестали появляться – можно работать дальше.


Выпуск остатков газа из перевернутого баллона

Если вентиль ранее выкрутить не получилось – укладывают баллон на бок и, осторожно отпиливают ножовкой кран, поливая место резки водой, чтобы не образовывалась искра.

к меню ↑

5.2 Промывка водой

При помощи шланга под напором емкость полностью заполняют водой, оставляют отстояться от несколько часов до нескольких суток. За это время вода впитывает остатки газолина, газа, запах.

Можно использовать компрессор с пистолетом. Тогда вода выходит примерно вот так.

После этих мероприятий емкость разрезают болгаркой.

Можно разрезать, полностью заполнив сосуд водой. Вместо вентиля забивают деревянную заглушку. Укладывают на наклонную поверхность и выполняют прорез. При резке вода не дает образовываться искре.

к меню ↑

6 Как довести конструкцию до совершенства

Простота изготовления и другие достоинства мангала из баллона несколько омрачаются заключениями экспертов-шашлычников о том, что мясо в них получается не таким вкусным, как в жаровнях традиционного типа. Тщательное исследование проблемы выявило несколько провальных моментов.

  • Из-за округлого днища слой углей в центре и по краям отличается по высоте. Эта неоднородность приводит к тому, что дрова, которые находятся на периферии, прогорают гораздо дольше, чем в середине закладки — жар в центре оседает намного быстрее.
  • Сферические стенки излучают инфракрасные лучи не в сторону шашлыка, а на угли, что ещё больше усиливает описанный выше эффект.
  • В отличие от плоскодонной конструкции, поступление кислорода в мангал, изготовленный из круглой ёмкости, осуществляется неравномерно.

Устранить недостаток, который не позволял получить «правильный» шашлык, оказалось совсем просто. Доработка мангала требует обустройства продольного воздуховода по всей длине его днища. Для этого понадобится стальной уголок размерами 80×80 мм и длиной 900 мм. В обеих его полках с шагом в 50 мм проделывают отверстия диаметром 12–15 мм. Воздуховод вваривают в днище так, чтобы оба его края оставались снаружи. Суть усовершенствования более понятна из представленного рисунка.

Изготовление мангала

Продольный воздуховод устранит все недостатки, присущие мангалам со сферической формой днища

к меню ↑

7 Защита от коррозии

Для защиты изделия от коррозии используют:

  • Термостойкие кремнийорганические краски.
  • Порошковые краски и эмали. Такая обработка практически не применяется в домашних условия, поскольку требует запекания красящего материала при высокой температуре в камере.
  • Оксидирование.

Покраска мангала из баллона

Надежную защиту обеспечит обработка зачищенной поверхности серной кислотой (5%-ным раствором) с последующим кипячением в концентрированном растворе хозяйственного мыла, а затем – едкого натра.

Даже после поверхностной обработки не следует оставлять мангал без укрытия. Лучше соорудить над ним крышу или сделать конструкцию мобильной (на колесиках) и перемещать ее под навес.

Таким образом, изготовить мангал из газового баллона своими руками несложно. Требуется только подобрать емкость по размерам, определиться с конструкцией и аккуратно выполнить несложные работы по подготовке деталей и сборке изделия.

к меню ↑

8 Особенности использования мангалов, сделанных своими руками

Чтобы готовить всегда вкусный шашлык на новом самодельном мангале и увеличить срок эксплуатации конструкции, не забывайте о простых правилах использования этого полезного сооружения:

  • следите за жаром — правильно разогретые угли имеют красный цвет с серым налётом;
  • не переворачивайте часто шампур — для равномерного пропекания мяса это нужно сделать только два раза;
  • в зоне с максимальным жаром готовьте мясо, а в других — овощи или рыбу;
  • не заносите мангал в помещение, например, когда начался дождь, — это ухудшит тягу, а значит, увеличит количество угарных газов в воздухе;
  • не ставьте конструкцию близко к легковоспламеняющимся предметам;
  • не выбрасывайте золу сразу после использования, чтобы исключить возгорание: она тлеет до суток.

к меню ↑

9 Оригинальные примеры дизайна

Существует множество оригинальных примеров для создания мангалов из газового баллона. Данное мероприятие ограничивается только вашей фантазией и навыками. Для кого-то будет достаточно простого сооружения из газового баллона, в котором будет присутствовать подставка под шампуры, а другая категория умельцев хочет сделать настоящее произведение искусства.

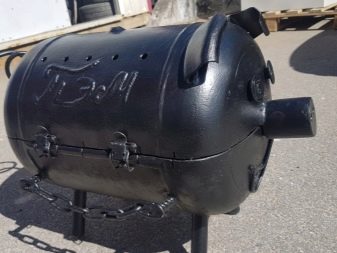

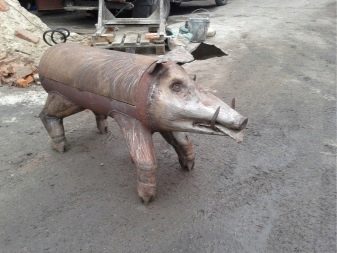

Привлечет внимание мангал в виде поросенка. Чтобы создать такое сооружение, вам потребуется только один баллон. Расположите изделие в горизонтальной плоскости, оборудуйте крышку. Крышка должна располагаться на петлях. Ножки можно создать из металлической трубы. Чтобы они надежно фиксировали конструкцию, по центру их высоты следует установить решетку.

«Пятак поросенка» создается из отрезка металлической трубы. «Рот» производится также из данного материала. «Ушки» можно создать из кусков металла, которые привариваются к голове «свиньи». Чтобы фигура смотрелась эффектно, мастера рекомендуют использовать элементы художественной ковки.

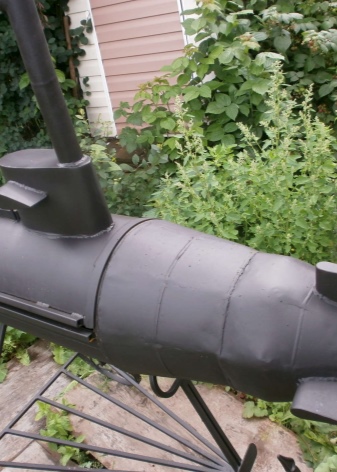

Интересно будет смотреться мангал в виде подводной лодки. Такое сооружение сложно создать новичку, но если вы обладаете соответствующими навыками, сможете удивить всех своих гостей. Подобная конструкция также создается из старого баллона и листов железа.

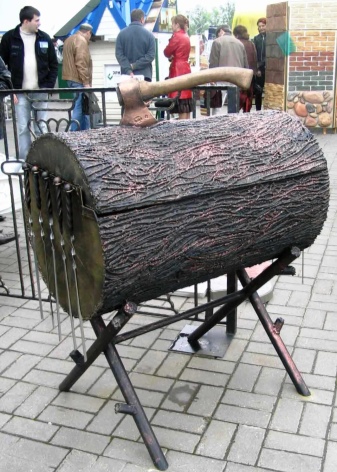

Мангалы из баллонов в виде бревна считаются настоящим искусством. На работу уйдет много времени, но результат того стоит. Для усиления эффекта можно по центру конструкции установить пилу или же топор. Такое дополнение делает фигуру завершенной.


Мангал-паровоз считается самым распространенным вариантом дизайна. Такое многофункциональное творение может обладать разным внешним видом, в зависимости от вашей фантазии. При помощи ухищрений вы сможете создать из простого газового баллона настоящее произведение искусства. Такой мангал будет украшать зону отдыха и показывать ваш талант.


        Вы можете придумать другие оригинальные фигуры для своего мангала из старых баллонов и дополнительных металлических компонентов. Присмотритесь к изделию и подумайте, что он вам напоминает. Некоторые пользователи создают из простой конструкции оригинальные фигуры в виде кабанов, собак, домиков и прочих фигур, которые удивляют гостей и простых прохожих.

        к меню ↑

        10 Меры предосторожности

        При работе с мангалом из баллона следует подумать о том, как обезопасить себя от взрыва. Даже если вы полностью открутили вентиль и газа внутри нет, не стоит торопиться резать металл. Несмотря на то, что давление в баллоне идентично с атмосферным, внутри все еще находятся опасные вещества: конденсаты, пропан.

        Чтобы удалить конденсат, вам потребуется перевернуть изделие. Для устранения взрывоопасных веществ следует наполнить сосуд водой и оставить на несколько часов. Только после выполнения данных мероприятий можно приступать к нарезке и сварке.

        Источники


        • https://vdomishke.ru/mangal-iz-gazovogo-ballona-svoimi-rukami/
        • https://grillrest.com/mangaly/iz-gazovogo-bolona-svoimi-rukami-instrukciya/
        • https://okmangal.ru/mangaly-barbekyu/kak-sdelat-mangal-iz-gazovogo-ballona/
        • https://agronomya.com/mangal-iz-gazovogo-ballona.html
        • https://aqua-rmnt.com/poleznye-sovety/mangal-iz-gazovogo-ballona.html
        • https://obesedke.ru/mangaly/kak-sdelat-mangal-iz-gazovogo-ballona
        • https://instanko.ru/osnastka/mangal-iz-gazovogo-ballona.html
        • https://stroy-podskazka.ru/mangal/iz-gazovogo-ballona/
        • https://maja-dacha.ru/mangal-iz-gazovogo-ballona-svoimi-rukami/
        [свернуть]

        Рассчитайте утепление своего дома

        Перейти к расчёту
        Adblock
        detector
