Крепления для радиаторов: разновидности крепежа, типы радиаторов, правила установки

Крепеж для радиаторов: чугунных, секционных, панельных

Порядок установки радиаторов не зависит от их типа: правила остаются такими же, изменяется только крепеж. Если предполагается установка под окно, необходимо соблюдать следующие расстояния: от пола должно быть не менее 80-120 мм, до подоконника не мене 60-100 мм, до стены — 30-50 мм. Необходимо также определиться с количеством и местом расположения крепежа.

Количество кронштейнов (крюков) на одну батарею зависит от ее длины. Если секций немного — до 8-10 штук, то вверху требуется два держателя, и внизу еще как минимум один. Если секций больше 10, устанавливают сверху три опоры, а снизу две. Для каждых следующих пяти-семи секций чугунных радиаторов и десяти трубчатых и алюминиевых, количество крепежа увеличивается: добавляется один держатель сверху и один снизу.

Способы использования разного рода крепежа для секционных радиаторов

Что расскажет СНиП

Как известно выполнение любого монтажа должно четко соответствовать своду норм и правил, крепление для батарей радиаторов отопления здесь не является исключением. Естественно, в паспорте каждого изделия есть инструкция, но дабы впоследствии не нажить себе проблем, лучше сверится с общими правилами, прописанными в СНиП 3.05.01-85.

Из основных тезисов важно знать следующее:

• Центральная осевая вертикаль окна должна, по возможности, четко совпадать с центром отопительного прибора. Отклонение не должно превышать 20 мм.
• Согласно этому же нормативу, горизонтальный размер самого отопительного прибора должен составлять 50 – 75% от размера оконного проема. Данное утверждение является скорее рекомендательным, так как если установить маленькую батарею, будет меньше теплоотдача, на надежность крепления этот фактор не повлияет.

Характеристики чугунных радиаторов.

• Батарея не должна граничить с полом, минимальное расстояние от нижней кромки отопительного прибора до чистового пола 60 мм.
• Зазор между стеной и радиатором нельзя делать менее 25 мм, оптимально 30 – 50 мм.
• Подымать радиатор ближе, чем на 50 мм к подоконнику нельзя.

Параметры алюминиевых изделий.

• Большое значение имеет количество опор, проще говоря, сколько креплений нужно для радиатора отопления. Так вот при навешивании на стену для агрегата, состоящего из 6 – 8 секций достаточно двух верхних и одной нижней точки опоры. При увеличении числа секций на 5 – 7 единиц, добавляется по одному креплению сверху и снизу.
• Аналогично поступают и при напольном расположении батарей. Для 6 – 8 секций используется 2 точки опоры. С добавлением 5 – 7 ячеек добавляется очередная напольная стойка для крепления радиатора.
• Не нужно стремиться чрезмерно наращивать количество секций. Так при естественной циркуляции воды в частном секторе, берется не более 12 ячеек. Для напорных систем, работающих под постоянным давлением, количество секций можно увеличить до 24.

Разметка мест установки кронштейнов

Так как радиатор лучше располагать строго посредине оконного проема, на стене находите середину, чертите вертикальную линию. После чего есть два варианта: при нижней разводке рисуете горизонтальную черту, которая будет отмечать верхний край установленного радиатора. При замене радиатора с боковым подключением важно расположение подводящих труб. Потому в этом случае проводим горизонтальную линию, которая идет от верхней (подающей обычно) трубы.

Замеряете расстояния между крепежами на батарее, и относительно нанесенных линий откладываете их. Иногда приходится приложить крепеж, и так замерять: зависит и от типа отопительного прибора и от вида используемых кронштейнов или держателей.

Кронштейны для радиаторов есть разного вида и типов: для настенной и напольной установки. Стандартные, которые идут в комплекте, надежны, но работать с ними сложнее. Планки и устройства для быстрого монтажа экономят время, но стоят немало.

Особенности настенной крепежной системы

Любой кронштейн для настенного радиатора представляет собой крюк, выполненный в форме полумесяца. Сама петля может выполняться в виде полукруга или иметь прямоугольную форму. На конце фиксирующего устройства может располагаться либо крепежная пластина (она садится на саморезы), либо в случае со штыревым фиксатором – это обычная резьба. С помощью ее штырь вкручивается в стену, куда предварительно вставляется дюбель.

Кронштейн для крепления радиатора к стене может быть следующих типов:

• литой чугунный (используется только для фиксации батарей с аналогичного конструкционного материала);
• стальной, штыревой фиксированный (используется для фиксации чугунных, алюминиевых и стальных нагревательных элементов);
• стальной регулируемый элемент (чугунные, стальные, биметаллические отопительные приборы);
• пластинчатый фиксатор из стали (чугунные, стальные батареи);
• угловые обычные или усиленные конструкции (для алюминиевых и биметаллических изделий).

Кронштейн для панельного радиатора часто имеет форму крюка. Он крепит нагревательное устройство через специальную скобу, которая приваривается к его задней панели. С точки зрения дизайна – это самый удачный способ монтажа, так как абсолютно незаметен.

Фурнитура

В комплекте с радиатором любого типа поставляется или приобретается в отдельном наборе следующая фурнитура: футорки с прокладками, пробка, ручной воздухоотводчик (кран Маевского), оснащенный ключом. В наборе могут быть также штыревые кронштейны, дюбеля.

Полный комплект необходимой фурнитуры

Прочие решения

Другие виды батарей – анодные или медные – можно назвать экзотическими, в виду их редкого применения.

Не всегда есть возможность подведения в определенные места или помещения труб общей системы отопления. Тогда на выручку приходят электрообогревательные приборы – масляные, инфракрасные, керамические, тепловентиляционные. Они могут иметь стационарного исполнения, предусматривающее крепление к стене, а также быть напольными, мобильными устройствами. Навесные конструкции, как правило, отличаются небольшой толщиной, но большей площадью нагреваемых пластин. Они не занимают место, устанавливаясь узких проходах, коридорах. А удобно располагаются в небольших нишах, за мебелью, под узкими подоконниками. Такие модели продаются в комплекте со специальными крепежными изделиями, их монтаж отличается простотой, выполняется без проблем каждым домашним мастером.

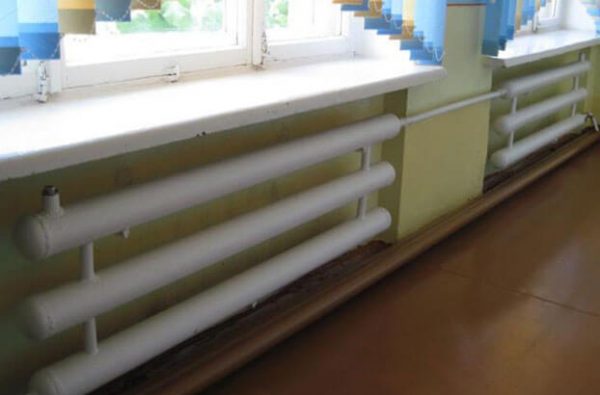

Могут применяться также самодельные агрегаты – сварные регистры. Материалом для их изготовления служат стальные трубы, имеющие круглое или профильное сечение. Эти приборы включают в состав общей системы водяного отопления, либо делают автономными, оснащая трубчатым электронагревателем. Эффективность работы регистра зависит от его конструкции, правильности расчетов необходимых параметров. Для крепления изделий могут изготавливаться индивидуальные держатели или приобретаются подходящие стандартные изделия.

Кронштейны для радиаторов

Кронштейном для радиаторов называют определенный крепежный элемент, который позволяет зафиксировать нагревательный элемент в нужном месте и в нужном положении. При этом положение радиатора не должно меняться со временем и под действием повышенных эксплуатационных нагрузок. Сегодня можно найти как специализированный крепежный элементы, например, кронштейн для чугунного радиатора, так и унифицированное устройство.

Последнее по заверениям производителей позволяет грамотно и прочно зафиксировать любой тип отопительных приборов. На практике специалисты рекомендуют все же покупать устройства, которые учитывают особенности каждой конкретной модели батареи и их конструкционного материала.

Виды кронштейнов

• Для стальных радиаторов предназначены накладные угловые кронштейны. Они сделаны из металла. Крепление к стене производится шурупами и дюбелями. С помощью таких кронштейнов для крепления радиаторов можно установить оборудование на стену не только из бетона или кирпича, но и гипсокартона. При монтаже между радиатором отопления и стеной сохраняется расстояние, как правило, 10-11 см. У некоторых моделей кронштейнов можно регулировать наклон крюка, на котором держится радиатор, что позволяет выбрать наиболее выгодное положение.
• Для радиаторов отопления из чугуна кронштейны изготавливаются из армированной или оцинкованной стали. Изделия круглой формы вворачиваются в отверстие в стене, предварительно сделанное перфоратором или дрелью, и закрепляются дюбелями. Диаметр кронштейна может быть от 7 до 24 мм. Чем больше диаметр, тем больший вес выдержит изделие. При установке штыря в отверстие можно отрегулировать расстояние между стеной и радиатором.

Основные преимущества крепежей

Деталь для фиксации радиаторов представляет собой вилку с круглой подставкой, которая удерживается посредством шурупов. При инсталляции можно выполнять регулировку по высоте.

Ниже рассматриваются наиболее важные достоинства напольного крепления отопительных приборов:

• Возможность использования при условии, что стены сделаны из не очень прочных материалов вроде гипсокартона и МДФ.
• Установка приборов отопления может быть осуществлена практически в любом месте, независимо от расположения несущих конструкций.
• С точки зрения дизайнерских решений открываются широкие возможности, так как радиаторы при таком креплении смотрятся оригинально и эстетично.
• Процесс инсталляции проводится в короткие сроки, что в первую очередь объясняется простотой конструкции крепежного элемента.
• Цена готовых кронштейнов невысока, поэтому сильно тратиться не приходится.

Нормируемые расстояния и количество кронштейнов

Большинство радиаторов отопления монтируются на стену под оконным проемом в помещении, чтобы создавать тепловую завесу, ведь через остекление окна теряется больше всего тепла.

В случае монтажа радиатора под окном важно соблюдать следующие нормируемые расстояния:

• прибор монтируется так, чтобы от пола до его нижней грани было не менее 8-12 см;
• от тыльной вертикальной поверхности батареи до стены должно быть минимум 3-5 см;
• до подоконника должно оставаться свободное расстояние не меньше 6-10 см.

Не менее важно правильно рассчитать число крепежей и определиться с местом их установки. Общее число кронштейнов, необходимое для монтажа одной батареи, зависит от длины отопительного прибора. Если общее количество секций не превышает 8-10 штук, то для монтажа батареи понадобится только два держателя в верхней части и один крюк снизу.

Если общее количество секций превышает 10, то сверху нужно установить три кронштейна, а в нижней части ставят два держателя. При последующем добавлении 5-7 секций к чугунным отопительным приборам и 10 секций к алюминиевым или биметаллическим радиаторам общее количество крепежей увеличивают на два (один держатель сверху и один снизу).

Требования к кронштейнам

Используемые детали для фиксации должны отвечать определенным требованиям, в противном случае гарантировать устойчивость прибора на протяжении длительного времени нельзя.

Основные пункты, которые следует учитывать в первую очередь, приведены ниже:

• Устойчивость обеспечивается благодаря правильно подобранной площади основания и надежности удерживающего элемента.
• Регулировка должна осуществляться непосредственно по высоте посредством специальной ножки.
• Люфт на стыках вертикальных и опорных частей крепежной детали требуется сводить к минимуму.
• Материал для рабочего модуля должен быть прочным, так как в процессе эксплуатации на него будет оказываться существенная нагрузка.

Установочный процесс

Работы по инсталляции радиаторов отопления таким способом могут быть осуществлены своими руками. Особых отличий, если сравнивать с традиционным монтажом, практически нет. Разница лишь заключается в том, что крепежные элементы фиксируются не к стене, а к нижней плоскости.

Необходимые инструменты

• Шуруповерт потребуется для закручивания саморезов, с помощью которых фиксируется деталь.
• Простой карандаш будет нужен для нанесения разметки в местах установки крепежных элементов.
• Рулетка понадобится для измерений, ведь придется определять расстояние между кронштейнами.
• Электрическая дрель необходима для просверливания отверстий, если установка производится на бетонный пол.
• С помощью молотка будут забиваться дюбели, которые используются для удержания саморезов.

Последовательность действий

Устанавливая напольное крепление для чугунных радиаторов отопления или алюминиевых аналогов, необходимо правильно подбирать кронштейн.

В первом случае приборы будут весить гораздо больше, а значит, для их удержания потребуются более прочные детали.

1. На начальной стадии осуществляется разметка. При помощи рулетки измеряется расстояние между элементами. Простым карандашом отмечаются места инсталляции.
2. При помощи электрической дрели подготавливаются отверстия, после чего в них молотком забиваются дюбели. При установке следует соблюдать аккуратность, чтобы не сломать вспомогательные крепежи.
3. С использованием шуруповерта держатели надежно прикручиваются. Обычно фиксация каждого кронштейна осуществляется двумя или тремя саморезами. Их нужно хорошо затянуть.
4. На зафиксированные детали навешиваются отопительные приборы. Гайки на держателях хорошо закручиваются. На последнем этапе просто подсоединяются трубы отопительной коммуникационной системы.

Общие рекомендации

• Если рядом с отопительным прибором располагается окно, то необходимо отступить от его нижней части 5-10 см, чтобы обеспечить нормальную циркуляцию воздушных потоков.
• Между боковой поверхностью и самим радиатором рекомендуется оставлять не менее 2-5 см. При таком расположении прибор будет лучше отдавать тепло помещению.
• С нижней стороны обязательно оставляется расстояние в пределах 8-12 см, тогда удастся добиться положительного эффекта в плане тепловой отдачи. При размещении вплотную ухудшается циркуляция воздуха.
• Для радиаторов с большим количеством секций может потребоваться установка нескольких кронштейнов, чтобы распределить вес. Однако многое на самом деле зависит от размеров самого приспособления.
• При использовании двухтрубной отопительной системы с циркуляционным насосом приборы желательно располагать в горизонтальном положении, чтобы не нарушать эстетические параметры помещения.
• Если радиаторы будут находиться в непосредственной близости от стен, то следует заранее произвести отделку поверхности. После установки осуществлять работы не совсем удобно.
• Проводить работы без нанесения предварительной разметки не рекомендуется, так как можно ошибиться с расположением кронштейна. В этом случае придется выполнять дополнительные действия по демонтажу приспособлений.
• При необходимости можно установить дополнительные крепежи даже на легкие стены, ведь основной упор будет приходиться на пол. Это актуально при наличии настила из старых досок.
• Можно использовать облегченное напольное крепление для алюминиевых радиаторов в виде угловых пластин. Для приборов, сделанных из тяжелых материалов, они не подойдут.

В качестве заключения

Инструкция была представлена для начинающих мастеров, которые хотят разобраться в монтаже радиаторов отопления посредством напольных кронштейнов, позволяющих осуществить довольно качественную фиксацию.

Критерии выбора крепежных элементов

Выбор крепежных элементов производят с учетом основных технических характеристик монтируемой системы отопления, а также особенностей помещения, в котором выполняются монтажные работы. Важную роль играют следующий ряд факторов:

• материал изготовления батарей;
• габаритные размеры отопительных приборов;
• строительный материал, который использовался для возведения стен;
• размеры оконных проемов, их количество в помещении и особенности расположения;
• дизайн-проект интерьера комнаты.

Оценив объективно все вышеперечисленные факторы, можно правильно подобрать крепежи, а также произвести расчет их количества.

Раздвижной хомут

Раздвижные хомуты позволяют крепить трубопроводы различных диаметров, целые же используются для крепления труб конкретного диаметра.

Пластиковый хомут

Пластиковые хомуты применяются в основном для фиксации труб из полипропилена. Такие крепления не поддаются ржавчине, однако они не подходят для крепежа металлических труб. Для стальных трубопроводов используются металлические хомуты, выдерживающие значительный вес конструкции.

Важно иметь в виду, что монтаж как системы отопления в целом, так и отдельных ее элементов требует наличия определенных навыков и знаний. Эксплуатация плохо сконструированного отопления связана с большими рисками и может нанести вред здоровью и имуществу. При отсутствии необходимого опыта лучше воспользоваться услугами специализированных служб.

Как крепить радиатор к стене – порядок монтажа

При обустройстве системы отопления крайне важно правильно выполнить монтаж радиаторов отопления. Процесс их крепления к стене во многом зависит от материала, из которого выполнены несущие конструкции. Ниже мы подробно рассмотрим несколько способов,как закрепить радиатор отопления на стене.

Общие сведения

От качества монтажа батарей зависит не только их эстетичность, но и степень теплоотдачи. Поэтому установку необходимо выполнять с учетом требования СНиП:

Подготовка

Перед тем как осуществить крепление радиатора отопления к стене,необходимо выполнить некоторые подготовительные работы:

• Прежде всего нужно подготовить проект системы отопления. На схеме надо обозначить не только расположение приборов, но и теплопровода, а также все остальные элементы системы.
• Затем нужно нанести разметку на участки, где будут располагаться приборы.
• Далее выполняется подготовка самих приборов – их нужно извлечь из упаковки, вкрутить пробки, и кран Маевского.

Настенное крепление радиаторов отопления

Данный способ является наиболее распространенным и предусматривает крепление отопительного оборудования непосредственно к стене на специальные кронштейны.

Крепежный элемент настенный.

Кронштейн подбирается для каждого типа радиатора отдельно по следующему принципу: чем больше вес конструкции, тем больше толщина кронштейна, т.е. данный крепежный элемент должен соответствовать материалу изготовления отопительного оборудования.

Чугунные батареи

Для чугунных радиаторов, характеризующихся массивностью и большим весом, могут использоваться следующие виды крепежа:

• стальные регулируемые кронштейны, которые позволяют корректировать расстояние между стеной и батареей и выравнивать ее по высоте, добиваясь горизонтальности;
• литые чугунные кронштейны;
• стальные штыревые кронштейны различной длины (до 300 мм);
• стальные кронштейны на полосе и др.

При этом особое внимание уделяется стенам. Если чугунная батарея крепится к стене из бетона или кирпича, то достаточно использование только стандартных кронштейнов. Если стена выполнена из гипсокартона, дерева или другого пористого и рыхлого материала, то необходима установка крепежной опоры на пол. Напольное крепление в этом случае принимает основную нагрузку на себя, а настенные кронштейны для радиаторов выполняют лишь поддерживающую функцию.

Биметаллические

Аналогично подбирается крепление для биметаллических радиаторов. Несмотря на более легкий вес конструкции, по сравнению с чугунными батареями, нагрузка на стену может оказываться значительная. Поэтому не исключено применение и напольного крепежа.

Алюминиевые

Крепление алюминиевых радиаторов можно осуществлять на стены из любого материала, т.к. они имеют малый вес конструкции и не требуют укрепления на полу.

Для биметаллических и алюминиевых радиаторов применяют такие крепежные элементы, как:

Еще один вариант настенного крепежного элемента.

• стальные угловые стандартные или усиленные кронштейны;
• стальные штыревые кронштейны с дюбелем различной длины (обычно не менее 120-170 мм);
• настенные универсальные кронштейны с пластиковой накладкой и др.

Следует обратить внимание на то, что в некоторых случаях для определенных марок радиаторов выпускаются специальные крепления.

Порядок действий при креплении батарей к стене

• После проведения всех необходимых расчетов и закупки материалов можно приступать к фиксации приборов отопления. Поверхность стены перед креплением следует подготовить – заштукатурить или наклеить обои.
• Выполняется разметка места под крюки или кронштейны. С помощью строительного уровня и линейки тщательно выполняются все замеры, и только потом осуществляется сверление.

• В проделанные отверстия вставляются дюбеля и вкручиваются крепления.
• Навесив батарею, необходимо проверить правильность ее фиксации и удостовериться в отсутствии люфта. После примерки батарей будет ясно – правильно ли сделана работа. Если радиатор сел плотно, обездвижено и его вес распределен по крепежным деталям, то можно сделать вывод, что все сделано технологически правильно. Исключить возможность перекосов радиатора поможет горизонтальный уровень и прокладки нужной толщины, которые устанавливаются там, где они соприкасаются с кронштейнами.

• Только после этого следует приступать к соединению радиаторов с другими элементами отопительной системы.

Напольное крепление радиаторов отопления

Этот вид крепления встречается намного реже настенного. Крепление батарей к полу применяется не только по соображениям безопасности (как для чугунных конструкций), но и для соблюдения дизайнерских решений в оформлении интерьера помещения. Неоспоримыми преимуществами напольного крепежа элементов отопительной системы являются быстрота исполнения, прочность соединения, высокая степень надежности и возможность применения любого типа радиаторов.

При установке батареи на полу в частных домах и коттеджах для снижения нагрузки на лаги необходимо использовать и настенные кронштейны.

Крепежный элемент напольного типа.

Напольный крепеж для радиаторов может быть следующих видов:

• фиксированный напольный кронштейн (может быть с пластиковой накладкой);
• регулируемый напольный кронштейн (в комплекте с пластиковой накладкой или без нее);
• комбинированный кронштейн для пола;
• специальный напольный кронштейн для радиатора (с шириной 80 мм, 100 мм).

Кроме того, некоторые виды батарей отопления могут быть укомплектованы ножками небольшого размера.

Преимущества напольных крепежных элементов

Кронштейн для напольного крепления радиатора придет на помощь в том случае, если конструкционный материал стены не в состоянии выдержать веса батареи, а потому настенный фиксатор использовать нельзя. Вышеуказанное устройство используется при монтаже нагревательного элемента напротив панорамного окна. Напольный фиксатор может выступить отличным элементом декора при дизайнерском оформлении помещения.

Он используется для поддержки особенно массивных отопительных приборов, выполненных из чугуна, или для установки очень больших батарей. Установка кронштейнов для радиаторов напольного типа обеспечит надежную фиксацию оборудования. В ходе работ не потребуется помощь специалиста, так как устройство просто в использовании.

Различают следующие типы напольных фиксаторов для батарей:

• фиксируемый и регулируемый, возможно наличие пластиковой накладки;
• комбинированное изделие;
• специализированный, ширина которого лежит в пределах 80 мм – 100 мм.

Как установить радиатор отопления

Вешать радиатор отопления на стену или в нишу, нужно уже после того, как поверхность полностью зашпаклёвана. Однако для этого заранее должны быть выведены из стены или ниши подключения для радиаторов. В зависимости от типа подключения отопительных батарей, это могут быть как хромированные трубки, так и просто металлопластиковые или пластиковые трубы.

Чтобы установить радиатор отопления на стену, сначала следует правильно произвести разметочные работы. Для этого потребуется, прежде всего:

• Рулетка и строительный уровень;
• Карандаш;
• Длинное правило или кусок ровного профиля;

Перед установкой радиатора отопления своими руками, в обязательном порядке нужно определиться с его высотой, а также с тем, как будет висеть радиатор, в нише или под окном. По правилам в нишах радиаторы отопления устанавливаются по центру, а под окнами на оборот, как можно ниже от пола. Если говорить о высоте радиатора отопления, на которой он должен быть установлен, то это расстояние не превышает 15 см, от чистового напольного покрытия.

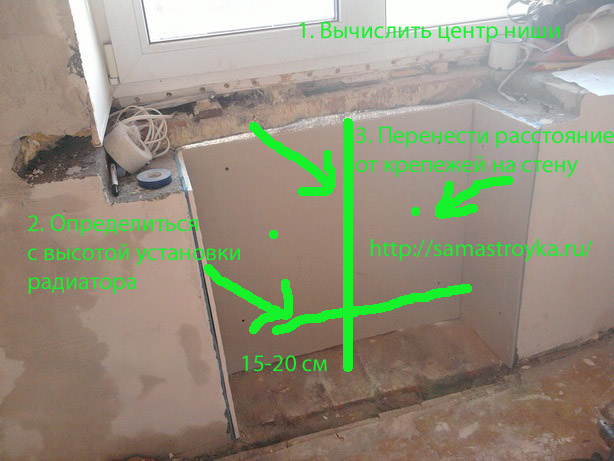

После того как со всеми вышеперечисленными вопросами закончено, можно вешать радиатор отопления на стену. Первое что нужно сделать, это измерить расстояние от откосов окна или краёв ниши. Полученный размер необходимо разделить напополам. Делать это нужно для того, чтобы найти центр.

Затем от полученной разметки чертиться вертикальная линия, от которой и будет выполняться дальнейшая разметка для установки радиатора отопления. В зависимости от вида отопительного прибора, установка его на стену может быть различной, и это касается не только размеров между крепёжными элементами.

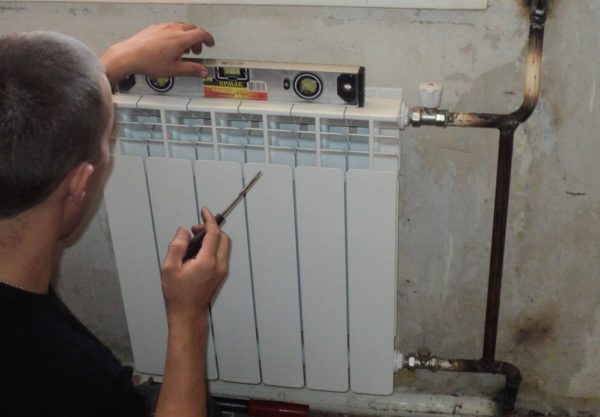

Как повесить алюминиевый радиатор на стену

Чтобы повесить алюминиевый радиатор на стену, нужно с каждого края радиатора отступить на две секции к середине. Таким образом, будет видно, между какими именно секциями будут установлены крепления для фиксации алюминиевого радиатор на стену.

Затем следует замерить расстояние от мест установки крепежей, после чего перенести их на стену. По полученным меткам делаются отверстия в стене для установки дюбелей в них и последующего монтажа крепёжных элементов радиатора отопления.

Как повесить металлический радиатор на стену

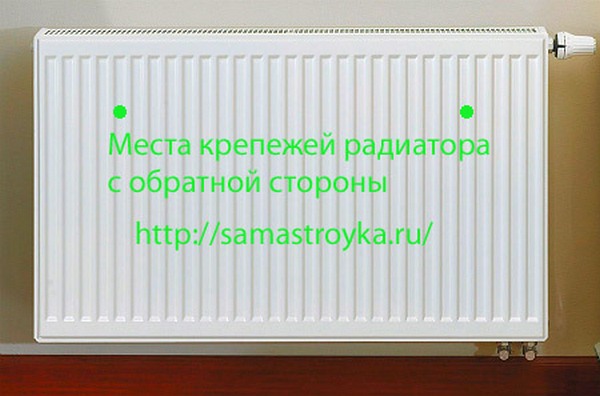

Панельные радиаторы отопления (металлические) повесить на стену можно немного по другой схеме. Изначально всё происходит, как и на первом этапе установки алюминиевого радиатора отопления. Нужно найти центр под окном, а затем определиться с высотой установки радиатора от пола.

Крепёжные элементы металлического радиатора отопления приварены к тыльной его стороне. Поэтому размеры при установке радиатора на стену здесь фиксированные, их нельзя увеличить или уменьшить как, например, при установке алюминиевого радиатора на одну или две секции в середину или к краям.

К тому же, для установки металлического радиатора на стену применяются не такие длинные крючки, а небольшие крепёжные элементы. Следует сначала замерить расстояние от середины крепёжных элементов на металлическом радиаторе, а затем перенести их на стену и произвести установку отопительного радиатора своими руками.

Как повесить радиатор отопления на гипсокартон

Следует знать, что при установке радиатора отопления нужно учитывать материал, из которого изготовлена стена, на которую будет вешаться радиатор отопления.

Часто бывает так, что бур при сверлении попадает в кирпичный шов, а дюбель после этого не хочет нормально держаться в отверстии. В таком случае можно пойти двумя путями: повесить радиатор отопления выше или ниже или заделать получившееся отверстие шпаклёвкой, после чего заново попытаться просверлить новое отверстие.

На стену из гипсокартона радиатор отопления вешается совсем по-другому. Здесь нет привычных саморезов и пластмассовых дюбелей. Для того чтобы повесить радиатор на гипсокартонную стену необходимо приобрести специальные крепежи (моли).

Схемы подключения

Перед тем, как самостоятельно установить радиатор отопления, определитесь с методом его подключения к сети. Чаще всего используются такие схемы:

1. Боковая (односторонняя) схема установки радиаторов отопления, при которой труба, подающая горячий теплоноситель, подсоединяется к верхнему патрубку отопительного прибора. Отводящая труба стыкуется с нижним. При этом обеспечивается высокая теплоотдача. При подсоединении наоборот, когда подающую трубу подсоединяют снизу, а отводящую – сверху, теплоотдача существенно снижается. Такое подключение в однотрубной системе требует монтажа перемычки, облегчающей работу системы.
2. Второе, диагональное подключение радиатора отопления заключается в следующем. Труба, подающая горячий теплоноситель, соединяется с верхним патрубком батареи, а «обратка» подключается внизу, на противоположном боку отопительного устройства. Такое подключение целесообразно, если батарея длинная, и имеет большое количество секций. Диагональная схема гарантирует максимальную теплоотдачу. Но если подающую трубу подключить снизу, а отводящую – сверху, теплоотдача снизится на 6-10%.
3. Последний способ – подключение радиаторов отопления нижнее – применяется, когда потребитель желает скрыть трубы отопления в стене, в полу или у его поверхности. При ней прямая и обратная труба подключаются снизу радиатора, но с разных его сторон. Такая схема подключения (иначе называется «ленинградкой») характеризуется эстетичностью, а также низкой теплоотдачей. Потери тепла составляют до 15%.

Можно поинтересоваться у специалистов тем, сколько стоит установить радиатор отопления, и, возможно, согласиться на их услуги. Опытные мастера подскажут, какую схему подключения выбрать, и какие понадобятся вспомогательные элементы для монтажа.

Для этого сначала сливают теплоноситель из одного радиатора, который меняется, если его можно локализовать, перекрыв вентили на входе; или из всей однотрубной системы. При производстве работ в многоквартирном доме следует обратиться в жэо, чтобы его сотрудники спустили воду из стояка, на котором производится замена. После этого можно снять старый радиатор.

Чтобы установить радиатор отопления самостоятельно, предварительно нужно установить на нём запорно-регулирующую аппаратуру.

Этапы работы

Если вы решили проделать работу по установке батарей самостоятельно, вам нужно знать, какие этапы включает в себя этот процесс.

Инструкция проведения таких работ разделяет ее на:

1. Подготовку материалов и оборудования.
2. Расчет местоположения.
3. Установку кронштейнов.
4. Производство собственно монтажа.
5. Опайку или герметизацию места стыка.
6. Проверку системы.

Подготовительный этап

Данные операции не рекомендуют производить зимой, особенно при больших морозах – это небезопасно. Даже если вы решили производить все работы самостоятельно, то все равно вам придется вызвать сантехника из ЖЕКа для того, чтобы он отключил вашу квартиру от общего стояка. При подготовке к монтажу системы вам нужно приобрести или найти следующие инструменты и дополнительные материалы, такие как:

• Ключи.
• Пакля.
• Вентили.
• Сгоны.
• Муфты.
• Переходники.
• Кронштейны.
• Втулки.
• Ниппели.
• Уголки.

Непосредственно процесс монтажа

Перед началом работ необходимо полностью перекрыть отопительный контур, слить из системы воду, качественно удалить остатки которой поможет насос. Тщательно проверим с помощью уровня навешенную на опоры батарею по вертикали и по горизонтали.

• Из прибора нужно выкрутить все заглушки.
• Подключить оборудованный вентилем байпас, требующийся только для однотрубного контура. Для подключения к двухтрубному контуру байпас не нужен, для соединения используется только сгон с присоединенным к нему вентилем.

С помощью сгонов с резьбой подключаем батарею к системе, для герметизации стыков используя паклю или другой уплотнитель (если есть опыт в сварном деле, места состыковки сгонов и трубопровода можно сварить).

Важно заметить, что до момента окончания монтажа с алюминиевых. биметаллических и стальных приборов не нужно снимать упаковочную оболочку

Монтаж завершен, но потребуется еще опрессовка. Для ее осуществления необходимо будет вызвать сантехника. Пригодится и его опыт, и аппарат, покупать который ради установки нескольких батарей не имеет смысла.

Приобретаем необходимые материалы и оборудование

Для начала следует заметить, что не рекомендуется производить монтаж радиаторов зимой. И даже если вы решились на самостоятельную установку отопления, вам в любом случае необходимо вызвать сантехника, который отключит вашу квартиру от стояка. Для закрепления радиатора на стене понадобятся такие комплектующие к радиаторам отопления, как: уголки, втулки, ниппели, кронштейны, сгоны, муфты, переходники, пакля, вентили, ключи.

Если планируется устанавливать чугунные батареи, также необходимо приобрести краны Маевского, предназначенные для стравливания воздуха из отопительной системы и предотвращения завоздушивания. Алюминиевые и биметаллические радиаторы оснащены ими изначально.

Рассчитываем местоположение

Этот этап важен для того, чтобы отопительный прибор работал в полную силу и не собирал воздух. Для этого отрезки подводных труб следует устанавливать под небольшим уклоном относительно пола. Минимальный уклон — 0,5 см. Вот оптимальные параметры местоположения батареи:

1. в 3-5 сантиметрах от стены;
2. в 10 сантиметрах от пола;
3. в 5-10 сантиметрах от подоконника.

Если выбранный тип батареи не отличается высокой теплоотдачей, также можно установить на стену за батареей теплоотражающий кран. Обычно его изготавливают из утеплительного материала или специального теплоотражающего вещества, которое наносят на стену.

Устанавливаем кронштейны

Кронштейнами называются крепления для радиаторов отопления в виде прочных металлических крюков, устанавливаемых внутрь стены. Рассчитать количество кронштейнов легко: 1 штука на 1 м2 батареи. Разумеется, даже если вся батарея по площади не превышает 1 метра квадратного, всё равно понадобятся два кронштейна, поскольку закрепление конструкции на одном будет очень ненадёжно.

Теперь необходимо разметить их местоположение: используем для этого рулетку и уровень.

Затем сверлим в стене отверстия, устанавливаем в них специальные дюбеля, закручиваем крепеж для радиаторов отопления и с помощью руки убеждаемся, что кронштейны сидят крепко и не болтаются. Если выбор пал на чугунные батареи, может понадобиться специальное крепление для чугунных радиаторов отопления — напольные опорные элементы в виде ножек. Они помогут равномерно распределить вес на все крепления.

Устанавливаем радиатор

Последний этап монтажа радиатора. Навешиваем батарею и проверяем, насколько плотно она сидит, распределена ли масса конструкции на все крепления одинаково. Попытайтесь немного пошатать радиатор: если фиксация достаточно прочная, можно переходить к следующему этапу.

Подключение и сборка соединений

Существуют три различных схемы подключения радиаторов:

• боковое одностороннее. Наиболее популярный вариант. Подводящая труба стыкуется с верхним патрубком, а отводящая — с нижним на той же стороне;
• диагональное подключение. Больше подходит для длинных радиаторов в больших помещениях и обеспечивает равномерный нагрев всей батареи. Подводящая труба в данной схеме подключается к верхнему патрубку на одной стороне, а отводящая — к нижнему на другой;
• нижнее подключение. Применяется в тех случаях, когда отопительная система укрыта в полу. И подводящая, и отводящая трубы подключены к нижним патрубкам с разных сторон. Теплоотдача при нижнем подключении примерно на 10% меньше, чем при боковом.

Приступаем к сборке соединений. Независимо от того, какие фитинги для радиаторов отопления приобрели, необходимо тщательно герметизировать каждое соединение.

Любая протечка может в прямом и переносном смысле вылиться в дополнительные расходы на ремонт.

В качестве уплотнителей используют специальные ленты, силикон, герметик или старую добрую паклю. Если приобретённая батарея защищена специальной плёнкой, снимать её лучше лишь после тщательной опрессовки каждого соединения.

Теперь остаётся лишь вернуть подачу воды в систему отопления и тщательно проверить все места соединения на предмет течи.

Инструкция по монтажу

Чтобы повесить и подключить батарею к трубам отопления, подготовьте такие комплектующие и материалы:

• крюки с пластиковыми дюбелями для крепления радиатора к стене – минимум 3 шт.;
• 2 футорки (боковые пробки) с правой трубной резьбой, обозначены латинской буквой D;
• 2 футорки с левой резьбой, маркировка – S;
• 1 ручной воздухоотводчик (кран Маевского) с ключом;
• 1 заглушка;
• уплотнительная силиконовая нить или лен;
• кран, вентиль балансировочный, термостатический клапан, гарнитура – согласно схеме;
• полипропиленовые, металлопластиковые либо полиэтиленовые трубы внутренним диаметром 10—15 мм на подводки.

Количество креплений зависит от величины отопительного прибора. Алюминиевую батарею до 10 секций надо крепить на 3 крюка или специальных кронштейна – 2 сверху, 1 снизу. В остальных случаях применяется 4 крепления.

Стальные панели продаются в сборе, подвесные кронштейны идут в комплекте. Тяжелые чугунные радиаторы напольного монтажа оснащаются ножками.

Разновидности настенных и напольных кронштейнов, применяемых для крепления батарей

Из инструментов вам понадобится:

• электродрель и сверло, соответствующее твердости стены;
• отвертка либо шуруповерт;
• уровень строительный;
• ключ газовый;
• рулетка, карандаш.

Предварительная сборка

Радиаторные секции стягиваются между собой ниппелями – металлическими сгонами, на которых нарезана левая и правая резьба (на половину длины). Для соединения нужен длинный ключ с насадкой под ниппель, в домашнем хозяйстве такого не найдется. Отсюда совет: попросите скрутить секции прямо в магазине.

Секционную батарею собирайте в таком порядке:

1. Зачистите площадки вокруг боковых отверстий.
2. Закрутите с торцов 4 футорки, аккуратно подтяните их газовым ключом. Обратите внимание: пробки с обычной резьбой должны закручиваться в правые торцы радиатора, с левой резьбой – в левые (если смотреть на лицевую сторону изделия).
3. Неиспользуемый нижний выход закройте заглушкой из комплекта.
4. Пользуясь уплотнительным материалом, запакуйте и вкрутите в верхний канал кран Маевского.
5. В оставшиеся 2 отверстия установите ответную часть американок, отсоединенных от кранов.

Важный момент. Элемент американки с накидной гайкой не нужно заворачивать внутрь футорки до упора. Иначе гайка не отодвинется от края и не даст присоединить сам вентиль. Для вкручивания понадобится специальный внутренний ключ, но при желании можно обойтись мощными пассатижами.

После монтажа американок прикрутите вентили и затяните (пока от руки). Панельные обогреватели сборки не требуют, разве что придется установить воздухоотводчик. Пленку с корпуса не снимайте – она защитит покрытие от случайных повреждений.

Монтажная схема сборки секционного радиатора

Как разметить крепление радиатора

Начинаем с подготовки – убираем мешающие предметы, отдираем старые обои (на их место можно приклеить отражающий экран из фольги), производим демонтаж старой батареи в случае замены. Будьте внимательны, не отрежьте болгаркой резьбу на стальных трубах разводки. Лучше почистить ее металлической щеткой и распаковать муфтовое соединение, открутив гайку.

Справка. Если в силу разных причин резьба пришла в негодность, придется искать комплект трубных лерок и нарезать витки по новой. В открытых системах отопления, работающих под атмосферным давлением, допускается применение обжимных соединительных муфт типа GEBO.

Как сделать правильную разметку под батарею:

1. Определите середину оконного проема и обозначьте его на стене вертикальной линией.
2. Отступив от подоконника 7—10 см, прочертите горизонталь с помощью уровня. Эта линия обозначает положение верхнего торца радиатора.
3. Измерьте расстояние от центра собранной батареи до точек подвеса, отложите его на горизонтали в обе стороны от вертикальной линии. Секционный обогреватель можно приставить к стене и сделать метки напротив двух крайних стыков.
4. Выясните размер от верхней панели до точки крепления радиатора, отложите это расстояние вниз от предыдущих меток. Получите верхние точки сверления.
5. Точки нижних подвесов определяются легко: отступите вниз еще 50 см – это стандартное межосевое расстояние обогревателей. Бывают и другие размеры – 300, 600 мм и так далее.

После разметочных работ стоит проверить расстояние от точек крепления до пола, лучший способ – приложить к стене собранную батарею

Перед разметкой обязательно проверьте горизонтальность подоконника. Если он стоит неровно, а вы повесите батарею по уровню, то со стороны будет казаться, что именно радиатор закреплен криво. Тогда нужно ориентироваться по наклону подоконника.

Момент второй: чтобы воздух уходил через кран Маевского, обогреватель устанавливается с небольшим уклоном. Сторона прибора, где находится воздухосбрасыватель, приподнимается буквально на 1–2 мм, визуально такой перекос останется незаметным.

При замене радиатора с подключением к существующим трубам придется замерять их положение относительно подоконника, потом привязываться по высоте. Как это делается, покажет мастер на видео:

Завершающий этап

Окончательная установка радиаторов отопления ведется по простым правилам:

1. Просверлите отверстия, забейте дюбели и прикрепите подвесы. Крюки для секционных приборов вкручиваются с учетом наименьшего отступа 25 мм.
2. Подвесьте батарею на кронштейны и примерьте подводки. Для удобства начертите линии на стене.
3. Снимите радиатор и выполните предварительные работы – пробейте борозды для скрытой прокладки, подключите подводки к магистралям, наклейте отражающий экран.
4. Окончательно установите отопительный прибор, подсоедините трубы и затяните американки.


   На фото слева – узел бокового подключения с байпасом, справа – нижнее присоединение со скрытыми подводками

Для успешного заполнения системы теплоносителем отсекающие краны и вентили оставьте открытыми. Ручной воздухоотводчик должен оставаться закрытым, он используется в процессе закачки воды или антифриза.

При замене радиатора центрального отопления в разгар сезона необходимо перекрыть весь стояк. По окончании монтажа краны на входе батареи закройте, потом подайте воду в стояк. Когда шум теплоносителя затихнет, медленно открывайте сначала верхний кран, потом нижний. Спустите воздух из батареи.

Как подвесить батарею на утепленную стену

Иногда домовладельцы утепляют внешние стены изнутри слоем пенопласта либо экструдированного пенополистирола толщиной 50 мм. При установке радиаторной батареи возникает проблема – штатные крюки слишком коротки, а более длинные испытывают консольную нагрузку и гнутся. Понятно, что крепиться к пенопласту нереально, только к стене.

Простое решение предлагает наш эксперт Виталий Дашко в своем видео. Технология монтажа батареи такая:

1. Размечаем точки крепления по вышеизложенной инструкции.
2. Берем деревянный брус 5 х 5 см (или по толщине утеплителя) длиной 600 мм либо по размеру кронштейна для стального радиатора.
3. Вырезаем в пенопласте вертикальное углубление, вставляем туда брус и прикручиваем к стене любым крепежом – дюбелями, анкерами, нагелями.
4. Ставим отопительный прибор на штатные подвесы, прикрепленные к брускам.

Смотрим видеоролик по установке радиатора на утепленную стену:

Несколько правил монтажа радиаторов

Прежде чем приступить к установке, батарею следует приложить к стене и состыковать все ее пробки с трубами подачи теплоносителя. При этом нужно стараться соблюсти расстояние от подоконника до радиатора (50-100 мм), от радиатора да пола (60-100 мм), от стены до задней части батареи (50 мм), после чего на стену наносится разметка под крепеж. Аналогично разметка выполняется и на полу, если используется напольное крепление. Число точек крепежа напрямую зависит от габаритов и веса батареи. Здесь следует отметить, что для батарей большого размера во избежание прорывов в ее нижней части обязательна двухрядная установка кронштейнов, причем в нижнем ряду крепежных элементов может быть меньше, чем в верхнем (для радиатора из 6 секций достаточно установить два кронштейна сверху и один снизу). После разметки стены расположение всех точек крепления рекомендуется скорректировать по уровню.

Радиатор со встроенным напольным крепежом в виде ножек.

Следующим шагом нужно в намеченных местах просверлить отверстия соответствующего крепежу размера, после чего установить крепление и замазать цементным раствором. Когда раствор затвердеет, необходимо проверить крепление на качество, приложив к нему нагрузку, равную весу радиатора. Только после этого можно навешивать радиатор на кронштейны и завершить его монтаж к отопительной системе.

Для установки напольного крепления в полу по намеченным точкам высверливаются отверстия и фиксируются держатели с помощью крепежных элементов. Затем монтируется на них отопительное оборудование.

Проблемы недостаточного крепления батарей к стене

Правильное и надежное крепление отопительных приборов к стене является гарантией спокойствия и благополучия жильцов квартиры. Недостаточная фиксация батарей, особенно вкупе с нижеследующими факторами, может привести к деформации изделия или разгерметизации швов, что вызовет протечки. Именно поэтому очень важно выполнить их монтаж правильно и надежно.

Некоторые тонкости навешивания радиатора: советы специалистов

После монтажа радиатора на установленный крепеж, необходимо проверить правильность его размещения в горизонтальной и вертикальной плоскостях.

Проверка правильности размещения радиатора в горизонтальной и вертикальной плоскостях

Допускается приподнять край радиатора, на котором размещен воздухоотводчик. Это обеспечит скапливание, попавшего в систему воздуха в максимально высокой точке, и его выпуск будет выполняться быстро и с максимальной эффективностью.

Но изменение уровня более одного сантиметра недопустимо, равно как и обратный наклон. В этом случае гарантировано образование воздушной пробки, и подача теплоносителя далее по трубопроводу будет ограничена или прекращена.

Совет! Практически все компании, производящие отопительные приборы требуют от монтажников, чтобы те выполняли установку только на заранее подготовленные стены. То есть поверхность должна быть ровной и чистой. Это позволит провести правильную разметку мест под крепежные детали.

Радиатор отопления навешивают на два крюка (кронштейна), которые расположены в верхней части, а третий необходимо установить в качестве подпорки нижнего края прибора. Работник, выполняющий монтаж должен помнить, что количество кронштейнов определяется весом и длиной батареи.

[spoiler title="Источники"]

• http://teplosten24.ru/napolnoe-kreplenie-dlya-radiatorov-otopleniya.html
• https://tur-gaz.ru/krepleniya-dlya-radiatorov-otopleniya-k-stene/
• https://melt-spb.ru/dlya-otopleniya/kreplenie-radiatorov-k-stene.html
• https://www.vseinstrumenti.ru/santehnika/inzhenernaya/armatura/dlya-sistem-otopleniya/otdelnye-elementy-dlya-radiatorov/krepezh/
• https://soyuzpolimer.com/napolnyy-krepezh-dlya-radiatorov-otopleniya/
• https://lucheeotoplenie.ru/teplovoe-oborudovanie/radiatory-otopleniya/kreplenie-radiatorov-otopleniya-k-stene.html
• https://sanast.ru/kak-krepyatsya-batarei-otopleniya-k-stene/
• http://teplosten24.ru/kak-krepit-radiatory-otopleniya-k-stene.html
• http://teplosten24.ru/kak-povesit-radiator-otopleniya-na-kronshtejny.html
• https://mr-build.ru/newteplo/kak-povesit-radiator-otoplenia-na-kronstejny.html
• https://otivent.com/ustanovka-batarej-otoplenija
• https://vlasta-dv.ru/otoplenie/kak-pravilno-razmetit-kreplenie-dlya-radiatorov-otopleniya.html
• https://gopb.ru/radiatory/kak-pravilno-povesit-radiator-otopleniya/

[/spoiler]
