1 Короб для вытяжки пластиковый: плюсы и важные моменты установки

Любая кухня полноценная только тогда, когда она будет оборудована всеми необходимыми приборами и системами. Удаление запахов, капель жира и масла в воздухе из комнаты осуществляет кухонная вытяжка. А вот за дальнейший вывод их в вентиляционную шахту отвечает воздуховод. Казалось бы это незначительная и не заслуживающая внимания деталь, но в действительности это не так. Ведь не зря существуют разные виды таких систем, так например короб для вытяжки пластиковый так же популярен, как например гофрированная модель или металлический. И даже несколько превосходит их в этом вопросе.
Вот сегодня в статье и выясним, чем она выгодно отличается от своих “сородичей” и покажем, что входит в ее комплект. А также выясним два важных момента, которые следует учитывать при ее монтаже.

к меню ↑

2 Особенности практического использования коробов

Одним из наиболее интересных решений можно назвать поворотное колено с переменным углом. Зачастую не всегда воздушные потоки в системе вентиляции приходится разворачивать под прямым углом. Иногда два пластиковых короба нужно состыковать под углом в 30о или 60о. Сделать стыковочный узел без «переменки» практически невозможно.

На рынке можно приобрести короба трех различных размеров – 35 см, 50 см и 100 см. Каждая секция пластикового короба представляет собой готовое изделие, на одном конце которого находится посадочный поясок, на другом – расширение. Вставляя поясок одной секции в расширение второй, можно с легкостью набрать воздуховод для системы вентиляции любой сложности.

Пластиковые короба для вытяжки: обзор видов правила установки

Здесь главное — не запутаться, при сборке системы вентиляции в первую очередь собирают приемный узел, это может быть выход из вытяжки или входное окно в душевой кабине. На фитинге приемного узла должен находиться посадочный поясок. Первую секцию короба одеваем расширением на поясок приемного узла. Получается, что все последующие пластиковые секции будут одеваться по направлению движения потока. Аналогичным образом выполняется стыковка с любыми фасонными элементами.

Пластиковые короба для вытяжки: обзор видов правила установки

Некоторые производители даже наносят стрелки на поверхность короба, чтобы было легче ориентироваться при сборке. Зачем это делается? Большая часть систем вентиляции собирается без использования уплотнительных резинок или прокладок на стыках. Если правильно установить короба, то воздушный поток будет засасывать через неплотности воздух из комнаты. Давление воздуха в потоке всегда ниже, чем за пределами короба.

Если собрать систему вентиляции неправильно, то из-за динамического напора загрязненный воздух будет просачиваться через щели на стыках коробов.

Нередко мастера прибегают к интересному способу проверки правильности сборки системы вентиляции. Вместо того чтобы осматривать каждый пластиковый короб, разыскивая метки и стрелочки, в вытяжку направляют струю дыма и запускают электровентилятор. Если система вентиляции собрана неверно, то на стыках пластиковых коробов будут видны струйки дыма.

Пластиковые короба для вытяжки: обзор видов правила установки

Для систем вентиляции большой протяженности, как правило, используют пластиковые короба с каучуковыми прокладками на стыках. Наиболее проблемные места, через которые сифонит воздух, расположены на выходе из поворотных колен. Утечку легко обнаружить по грязным пятнам на пластиковой поверхности вокруг линии стыка.

к меню ↑

3 Виды вытяжных систем

Устройства различаются по принципу работы, способу крепления и форме.

По принципу работы вытяжки делят на:

  • Активные, со встроенным мотором или вентилятором.
  • Пассивные, работающие только за счет хорошей тяги.

Есть два способа крепления для вытяжки на кухне:

  • Открытый – когда вся конструкция на виду. Этот вариант смотрится эстетично благодаря разработкам дизайнеров. Но и цена такой вытяжки выше.
  • Встраиваемый – когда от глаз скрыты все элементы, кроме фасада.

Различают 4 формы вытяжек :

  • Островная – крепится только к потолку. Часто применяется на кухнях с рабочей зоной островного типа.
  • Настенная – крепится к стене.
  • Встраиваемая – отлично подходит для небольших помещений. Воздуховоды тут отсутствуют, крепится изделие к стене или коробу.
  • Угловая – по сути, настенная кухонная вытяжка. Предназначена для случаев, когда печь находится в углу.

Размеры воздуховодов для вытяжек
обратный клапан
обратный (антивозвратный) клапан

к меню ↑

4 Материалы для выбора коробов для кухни, преимущества и недостатки

Декоративные короба, скрывающие элементы вентиляционной системы, выполняют не только функцию декора, но и снижают шум электродвигателя вытяжки

Важно, из какого материала выполнен короб

Он должен быть стойким к воздействию влаги, перепадам температуры, не подвержен химическому и механическому воздействию при приготовлении пищи.

Короб из любого материала необходимо регулярно очищать от пыли, жира и грязи. Материалы, из которых изготавливают короба, имеют свои плюсы и минусы.

Поэтому при покупке или самостоятельном изготовлении необходимо это учитывать. Конструкции выполняются из следующих материалов: пластик, металл, дерево и гипсокартон.

к меню ↑

4.1 Пластиковая конструкция

Пластик – это поливинилхлорид. Пластиковые короба имеют круглую и прямоугольную форму. Прямоугольный короб более органичный, и хорошо смотрится со шкафами на кухне.

Быстро и легко собирается. Материал обладает большой звукоизоляцией, прочный и имеет длительный срок службы, не подвержен коррозии. Легко режется и подгоняется по месту. Он очень легкий по весу.

К недостаткам пластика можно отнести то, что белый цвет со временем становится желтый, матовый, серый. Образовывает вмятины под тяжестью предметов или от механического воздействия.

Через некоторое время его поверхность становится пористой, куда проникает пыль и грязь, которую сложно удалять. При сборке соединений элементов из пластика нужно соблюдать последовательность.

Для герметичности, чтобы грязный воздух не попадал на поверхность короба и не проникал в помещение, следует наносить силикон на стыки. В продаже много различных стыковочных деталей для соединения.

С их помощью каналы соединяют в любых направлениях и под любым углом. Крепеж конструкции необходимо ставить часто по всей длине на расстоянии не менее метра, а также укреплять в местах стыка деталей между собой.

к меню ↑

4.2 Конструкция из металла

Короб или вытяжка из металла более надежная конструкция. Нержавейка является идеальным исходным материалом. Обычный металл покрывается краской на порошковой основе.

Нержавейка легко моется, не впитывает грязь, прочная и долговечная. Отличается стильным современным дизайном. На ней не видно царапин. Материал не подвержен коррозии.

К недостаткам относятся – высокая цена и наличие однообразной гаммы цветов. Сложность сборки, необходимость соблюдения точности замеров. Конструкция тяжелая и требует надежного крепления.

Короб из этого материала не защищает от шума, а также на поверхности остаются отпечатки пальцев, которые сложно стирать. Он не всегда вписывается в интерьер мебели, смотрится громоздко.

При сборке каркаса из металла используют сварку и режут болгаркой. Если лист металла тонкий, заменяют сварку клеем по металлу. Листы накладывают внахлест.

к меню ↑

4.3 Конструкции из гипсокартона

Дешевый легкий материал – гипсокартон отличается простотой сборки любой конфигурации и формы. Необходимо установить металлические профили для монтажа.

Позволяет собрать короб для скрытия воздуховода в течение короткого времени

При работе с гипсокартоном необходимо соблюдать осторожность, так как материал довольно хрупкий

Материал удобен и прост в обработке, поэтому короб можно изготовить и собрать самим, без лишних трат и привлечения мастера. Готовый короб можно обработать, зашпаклевать и применить финишную отделку плиткой, обоями, мозаикой и другим материалом для декора.

При правильной эксплуатации и предварительной обработке от воздействий, он прослужит долго.

к меню ↑

4.4 Короб декоративный из древесины

Короб из древесины гармонично смотрится с кухонным гарнитуром из того же материала. Обладая теми же свойствами, он будет частью кухни, дополняя дизайн определенного стиля, исполняя еще и функциональное назначение.

Дерево – это экологический надежный добротный материал, требующий незначительного ухода. Недостаток – тяжесть готовой конструкции.

к меню ↑

5 Рекомендации по выбору воздухопровода

Значимым критерием выбора для домовладельцев остается цена, эстетичность и эксплуатационные характеристики вентканалов отходят на второй план. Здесь однозначно побеждает гибкая гофра, она значительно дешевле остальных вариантов, да и фитинги не нужны.

Предложим свои рекомендации о том, как выбрать вентиляционный короб для вашей вытяжки:

  1. Под наружную прокладку годится 2 вида каналов – пластиковые и металлические. Первые дешевле, но выглядят хуже, их лучше прятать над шкафами либо за декоративной облицовкой.

    Прокладка вентканалов скрытым способом
    Слева на фото монтаж вентканала за гипсокартонной обшивкой, справа – прокладка внутри мебели

  2. Для скрытой прокладки можно брать любой воздуховод: гофру, ПВХ, оцинковку. Если вас не заботит уровень шума, ставьте дешевый алюминиевый рукав.
  3. В дачном домике, летней кухне или веранде с плитой подключайте вытяжку гофротрубой. Пластик в таких помещениях быстро загрязняется, желтизну вывести довольно трудно.
  4. Если в квартире сделан дорогой ремонт, экономить и уродовать интерьер нельзя. Подбирайте стальной короб, фитинги и решетку под цвет вытяжки. К никелированной поверхности отлично подойдет нержавейка, золотистой – медь.

Совет. Есть один способ удаления желтизны с белого пластика. Попробуйте оттереть пятна растворителем марки 647 или ацетоном, эти химикаты разлагают верхний слой пластмассы. Застарелые глубоко въевшиеся загрязнения удалить не удастся.

к меню ↑

6 Надежность и долговечность материала, из которого сделан воздуховод

Пластиковый воздуховод будет надежным только при соблюдении условий его эксплуатации:

  • не допускайте снижения температуры в помещении ниже нормы;
  • не перегревайте воздуховод выше значения, обозначенного в характеристиках;
  • не подвергайте короб механическим воздействиям, избегайте ударов.

Если в точности соблюдать правила пользования пластиковым воздуховодом, он прослужит дольше указанного производителем срока.

к меню ↑

7 Обзор воздуховодов для кухонных вытяжек

Для подключения выходного патрубка вытяжки к отверстию вертикальной шахты применяются 3 вида коробов:

  • гибкая алюминиевая гофра типа «Алювент»;
  • каналы из пластика ПВХ круглого и прямоугольного сечения;
  • металлические короба разной формы.

Примечание. Вообще, в системах вентиляции применяются воздуховоды из разнообразных материалов, например, тканевые либо трехслойные со звукоизоляцией. Полный обзор вентиляционных труб представлен в отдельной статье.

Теперь разберем по отдельности каждую группу вытяжных коробов для кухни – перечислим характеристики, плюсы и минусы изделий.

Алюминиевая гофротруба для вытяжки

к меню ↑

7.1 Алюминиевые гофрированные трубы

Гибкий канал представляет собой каркас из мягкой проволоки, обтянутый тонкой алюминиевой фольгой.  Сверху нанесен слой полиэстера для лучшей герметизации. Трубопровод транспортируется и продается в сжатом состоянии, после распаковки растягивается до нужной длины (максимум в 5 раз).

Технические характеристики воздуховода:

  • толщина стенки – до 100 микрон, сечение – круглое;
  • максимальная рабочая температура – 250 °C;
  • допустимый радиус изгиба равен 0.7D (D – диаметр);
  • линейка диаметров: 80, 100, 110, 120, 125, 130, 140, 150 мм.

Главный козырь алюминиевых рукавов – приемлемая цена, 1 метр воздухопровода Ø100 мм в растянутом виде стоит примерно 50 руб. (0.9 у. е.). Благодаря насыщенному ряду типоразмеров вентканал легко подобрать под выходной диаметр отверстия вытяжки и вентиляционной решетки.

Гофрированный воздуховод для вытяжки устанавливается быстро и просто. Труба растягивается на требуемую длину, один конец надевается на штуцер вытяжного агрегата, второй – на решетку. Потом гофра фиксируется обычными хомутами, на этом монтаж заканчивается.

Крепление вытяжной гофры хомутом
Гибкая гофротруба устанавливается буквально за 5 минут, достаточно закрепить торцы хомутами

Примечание. В случае повреждения оболочки рукав можно обрезать и вытянуть трубу сильнее. А вот состыковать концы 2 гофр напрямую не выйдет, понадобится жесткий промежуточный патрубок.

Недостатки гибких каналов:

  1. Внешний вид алюминиевой гофры не удовлетворяет современные требования к дизайну интерьера. Короб годится для вытяжки на даче, в летней кухне либо квартире с обычным ремонтом. В остальных случаях трубу нужно прятать за декоративный кожух или обшивку из гипсокартона.
  2. Волнистая структура стенок создает повышенное сопротивление воздушному потоку. Эффективность работы вентилятора снижается.
  3. По той же причине внутри канала задерживается больше жировых отложений. Вычистить гофру нереально, проще заменить.
  4. Алюминиевая фольга легко повреждается любым острым предметом.

Последний негативный момент – при работе вытяжки гофротруба сильно шумит. Причина – вибрация тонких гибких стенок плюс волнистый профиль, оказывающий сопротивление воздуху.

Гибкий воздуховод в интерьере кухни
На коротких участках гофрированные трубы смотрятся удовлетворительно, на более длинных каналах вся красота теряется

к меню ↑

7.2 Вентиляционные короба из пластика

Для изготовления воздуховодов применяется поливинилхлорид (ПВХ) белого цвета. Трубопровод не изгибается, поэтому секции вентиляционной сети соединяются с помощью фасонных элементов – муфт, ниппелей, колен, тройников и различных переходников. Характеристики пластиковых коробов:

  • максимальная температура транспортируемой среды – 200 градусов;
  • форма сечения – круглая, прямоугольная (плоская);
  • подходящие для вытяжек диаметры круглых каналов – 100, 125, 150 мм;
  • «ходовые» размеры плоских коробов – 55×110, 60×112, 60×204, 90×220 мм;
  • длина стандартной секции – от 35 см до 2 м.

Полимерные вентканалы для вытяжки

Справка. Здесь указаны размеры труб бытовой серии. За отдельную плату можно заказать изготовление нестандартных изделий, например, венткороб Ø180 мм или канал квадратной формы 100 х 100 мм. Хотя для подключения вытяжки понадобится всего 1—3 метра воздуховода, проще обойтись существующими размерами.

Пластиковые воздуховоды соединяются с фитингами двумя способами:

  1. Круглая секция надевается снаружи на ответную часть монтажного элемента – отвода, тройника или ниппеля.
  2. Прямоугольные трубы, наоборот, вставляются внутрь фитингов. Для стыковки прямых участков используются муфты.

Способы стыковки пластиковых вентканалов
Слева на схеме показано ниппельное соединение круглого ПВХ воздуховода, справа прямоугольные участки вентканалов вставляются в муфты тройника

В обоих случаях стык тщательно герметизируется силиконовым составом. Форму сечения вентканала можно изменить в любой точке – установить прямой либо угловой переходник, применить тройник с разными выводами.

Цена пластика заметно выше, чем гофры аналогичного диаметра. Метр трубы Ø100 мм обойдется примерно в 180 руб. (3.15 у. е.), прямоугольного короба эквивалентного сечения 110 х 55 мм – 185 руб. (3.3 у. е.). Сюда еще надо прибавить стоимость фасонных деталей, задействованных в схеме.

Другие минусы пластиковых венткоробов:

  • цветовая гамма ограничивается светлыми оттенками, черные трубы найти нереально;
  • соответственно, на воздуховоде хорошо заметна пыль и другие загрязнители;
  • пластмасса боится перегрева свыше 200 °C и способна гореть самостоятельно;
  • с годами поливинилхлорид желтеет и теряет внешний вид;
  • стенки плоских коробов прогибаются на стыках, образуется щель шириной 1—4 мм, как показано на фото.

Прогибы плоского воздуховода на соединениях
Прогиб стенок на стыках часто наблюдается при сборке плоских воздухопроводов ПВХ

Подсказка. Для качественного соединения плоских каналов допустимо использовать короткие саморезы, что и делает мастер на видео (смотрим ниже). Крепеж плотно стягивает стенки короба и фитинга.

Укажем плюсы вентиляционных систем из пластика:

  • удовлетворительный внешний вид;
  • низкое сопротивление потоку воздуха благодаря гладким стенкам;
  • устойчивость к механическим и химическим воздействиям;
  • невысокий уровень шума при эксплуатации вытяжки;
  • долговечность, небольшой вес конструкции.

к меню ↑

7.3 Металлические каналы

Для отвода загрязненного воздуха от вытяжки в шахту естественной вентиляции применяется 4 вида металлических трубопроводов:

  • из оцинкованной стали;
  • из окрашенного металла;
  • из нержавеющей стали;
  • из меди.

Сечение воздуховодов – круглое, прямоугольное, квадратное, овальное. Выбор размеров очень широк, способ соединения – через фасонные детали, как и пластиковые каналы.

Вытяжные каналы из меди и нержавеющей стали
Нержавеющий вентканал выглядит продолжением вытяжки, медь хорошо гармонирует с деревом

Основное преимущество стальных воздухопроводов – эстетичность. Показанный на фото короб для вытяжки из нержавейки либо меди впишется практически в любой интерьер кухни. Исключение – вентканалы из оцинковки, чье наружное покрытие быстро мутнеет (без потери антикоррозионных свойств).

Другие достоинства металлических коробов:

  • прочность, длительный срок службы;
  • низкий уровень шума;
  • удовлетворительная шероховатость стенок, аэродинамическое сопротивление невысокое;
  • металл легко выдерживает нагрев до 500 °С, не горит;
  • полимерное или цинковое покрытие защищает поверхности от коррозии.

Главный недостаток металлических воздуховодов очевиден – высокая цена. Метр оцинкованного канала Ø100 обойдется минимум в 180 руб. (3.15 у. е.), но его открыто не проложишь. Аналогичный нержавеющий короб стоит примерно 530 руб./м. п. (8.1 у. е.), не считая фасонины.

Компромиссный вариант – изделия из тонколистового металла с цветным полимерным покрытием (полиэстер). Такой воздухопровод значительно дешевле нержавейки и меди.

Металлические воздуховоды на кухне
Слева на фото крашеный железный воздуховод, справа – скрытая прокладка оцинкованной трубы к вытяжке

По весу вентиляционные железные короба проигрывают пластику, но не критично. Толщина металла воздуховода составляет 0.5–0.6 мм, пластмассы – до 2 мм, поэтому разница малозаметна.

к меню ↑

8 Параметры выбора воздуховода

Для нормального функционирования системы вентиляции с использованием вытяжки необходимо правильно рассчитать параметры воздуховода. В большинстве случаев для бытовых целей можно подобрать пластиковые короба типовых форм и размеров.

к меню ↑

8.1 Расчет оптимального сечения вентканала

Основным параметром вентиляционного короба является его внутреннее сечение. От него и от мощности вытяжки зависит скорость движения потока по каналу. Сечение выбирают исходя из максимального объема пропускаемого воздуха.

Нормативных документов, регламентирующих скорость для бытовых пластиковых воздуховодов нет, поэтому ориентируются на проверенные практическим способом значения, равные 3-7 метрам в секунду.

Величину сечения короба принимают равной или несколько большей, чем у патрубка воздуховода вытяжки, размер которого указаны в паспорте устройства.

Если не запланировано регулярное включение максимального режима, то в этом случае допустимо пропорциональное уменьшение сечения вентиляционного короба относительно размера выходного отверстия.

Вытяжка с несколькими режимами мощности
Для небольших кухонь можно не применять максимальную мощность вытяжки. Это дает возможность с помощью переходника использовать воздуховод меньшего диаметра, чем указано в инструкции

Так, если S – площадь сечения патрубка воздуховода вытяжки, N – объем пропускаемого воздуха при максимальном режиме устройства, M – объем пропускаемого воздуха при планируемом режиме, то необходимая площадь сечения короба рассчитывают по формуле:

P = S*(M/N)

Недостаточная величина сечения короба приводит к значительным скоростям движения воздуха и увеличению силы трения.

Это чревато следующими отрицательным эффектами:

  • происходит рост нагрузки на вентиляционные механизмы вытяжки, что приводит к уменьшению эксплуатационного ресурса устройства и дополнительным затратам электроэнергии;
  • вследствие увеличения сопротивления возникает снижение максимальной производительности, что уменьшает оборот воздуха в помещении;
  • в результате возникновения аэродинамических эффектов в вентиляционном канале уровень шума при работе возрастает;
  • происходит увеличение давления воздуха изнутри на элементы системы, а также возникновение вибраций, что требует более надежного крепления и герметизации.

Если сечение короба будет больше чем необходимо, то это не скажется негативно на функционировании системы принудительной вентиляции, однако приведет к излишним финансовым затратам.

Кроме того, вентиляционные каналы и другие узлы больших размеров сложнее монтировать и встраивать в дизайн помещений.

Таблица расчета скорости воздушного потока
Таблица расчета зависимости скорости потока от мощности вытяжки и диаметра круглого воздуховода позволяет правильно выбрать размер вентиляционного канала

к меню ↑

8.2 Учет формы и размера

Пластиковые короба для вентиляции имеют круглую или прямоугольную форму. Окружность имеет наименьший периметр по сравнению с другими геометрическими фигурами при одинаковой площади.

Поэтому с позиции минимизации сопротивления внутренней поверхности короба движению воздушного потока, генерируемого вытяжкой, предпочтительна круглая форма канала.

В продаже для бытовых целей наиболее распространены круглые пластиковые короба следующих диаметров:

  • 80 мм, площадь сечения 50,3 кв. см;
  • 100 мм, площадь сечения 78,5 кв. см;
  • 125 мм, площадь сечения 122,7 кв. см;
  • 150 мм, площадь сечения 176,7 кв. см.

Вентиляционные каналы прямоугольной формы проще вписать в интерьер помещения. Их можно разместить в нишах над кухонными шкафами, над подвесным или натяжным потолком.

Наиболее распространены короба следующих размеров:

  • 110 х 55 мм, площадь сечения 60,5 кв. см;
  • 120 х 60 мм, площадь сечения 72 кв. см;
  • 204 х 60 мм, площадь сечения 122,4 кв. см.

В случае необходимости можно найти элементы системы вентиляции большего размера. Это пластиковые короба для бытовых целей круглой формы диаметром от 200 мм, прямоугольного – от 220×90 мм.

Однако прежде чем сделать выбор в пользу нестандартных размеров необходимо убедиться в возможности приобретения всех элементы, необходимых для обустройства воздуховода для вытяжки нужной геометрии.

Разноцветные пластиковые трубы для вентиляции
Обширная цветовая гамма пластиковых труб и коробов для вентиляции жилых домов позволяет легко вписать воздуховод в интерьер помещения

к меню ↑

9 Правильное подключение вытяжки

Чтобы закупить нужное количество труб и соединительных деталей, составьте схему соединения вытяжного отверстия агрегата с вентиляционной шахтой. Руководствуйтесь простыми правилами:

  1. В идеале общая протяженность коробов не должна превышать 2 м: 1 метр в высоту + 1 м по горизонтали до приемного отверстия. При большей длине производительность вытяжки снизится (хотя пользователь не заметит разницы, поскольку не с чем сравнивать).
  2. Оптимальное число поворотов на 90° – два. Чем больше колен, тем слабее «тянет» вентилятор из-за увеличения сопротивления воздуховодов.
  3. Продумайте трассу прокладки таким образом, чтобы воздуховод не пересекался с газовой трубой, подведенной к плите. Если пересечения не избежать, обойдите стояк, используя отводы 45°, а не прямые углы.

    Присоединение вытяжки на кухне
    Пример схемы прокладки длинного вытяжного канала от зонта до отверстия шахты

  4. По возможности используйте круглые каналы, с точки зрения аэродинамики их пропускная способность выше. Реальный плюс: на округлой поверхности собирается меньше пыли, нежели на плоской.
  5. Для расчета диаметра или размеров квадратного короба не нужны никакие сложные формулы. Ориентируйтесь на площадь сечения выходного отверстия вытяжки – воздухопровод должен быть таким же (или больше).
  6. Если общая длина вентканала не превышает 2 м, площадь сечения можно уменьшить на 15% без заметного ухудшения производительности агрегата. Но учтите: бытовой прибор станет сильнее шуметь.
  7. При длине каналов более 2 м уменьшать размер трубы нельзя – вытяжка существенно потеряет в мощности, а электричества «накрутит» больше. И вообще, когда плита расположена далеко от вентиляции, надо ставить рециркуляционную островную вытяжку без всяких каналов.

Поскольку на большинстве кухонь предусмотрена 1 вентиляционная шахта, при подключении зонта важно оставить проем для работы естественной вентиляции. То есть, канал подсоединяется к специальному фланцу с решеткой, как сделано на фото.

Фланец с решеткой для вытяжной шахты вентиляции

Справка. Если короб полностью закроет вытяжное отверстие, то естественный воздухообмен внутри дома прекратится. Тяга шахты не преодолеет сопротивление жирового фильтра вытяжки и крыльчатки вентилятора, стоящей на пути воздушного потока.

Второй способ обеспечить вентиляцию при неработающей вытяжке – установить вместо решетки тройник с обратным клапаном. При включении вентилятора его заслонка захлопнется, после отключения снова откроется. Недостаток: клапан под потолком некрасиво смотрится плюс собирает пыль.

Переход с круглого сечения на квадратное (и наоборот) вполне допускается. Одно условие: площадь поперечника воздуховода не должна уменьшаться (увеличивать можно). Для изменения формы канала используйте соответствующие фитинги, описанные ниже.

к меню ↑

10 Нюансы использования вытяжки

Устройство решает в доме проблемы с копотью, гарью и другими неприятными запахами. Чаще всего таковые появляются при использовании плиты или духовки. Кроме того, система принудительной вентиляции уменьшает жировой налёт на предметах. Она удлиняет срок службы гарнитура и отделки, очищает атмосферу комнаты в целом.

От правильной установки любой вытяжки зависит ваш комфорт и даже здоровье. Плоскую модель можно размещать непосредственно на стене или крепить к мебели. Во втором случае нужно дополнительно позаботиться об отверстии для воздуховода в шкафчике, где будет установлено устройство. Одно из двух отверстий такой конструкции закрывается специальной крышкой.

Если вы взялись за капитальный ремонт кухни и плита ещё не установлена, то учтите следующие нюансы:


Вытяжку необходимо устанавливать на правильной высоте

  1. Духовка и плита должны быть как можно ближе к вентиляции. Ставить их у противоположной стены – самый неудачный вариант. Длинная изогнутая труба воздуховода будет работать низкоэффективно и шумно при выведении грязного воздуха из помещения.
  2. Обычно электровытяжки имеют короткий шнур, поэтому заранее позаботьтесь о подключении к сети с помощью дополнительной розетки или переноски.
  3. Лучший вариант – скрыть трубу в шкафчик прямо над плитой.

к меню ↑

11 Гипсокартонные модели

Это декоративный вариант, относящийся к бюджетным. Его можно изготовить самостоятельно. Он легко замаскирует воздуховод, изготовленный из гофры, что прекрасно видно на фото короба для вытяжки.

  • Вентиляция в бане — лучшие схемы и рекомендации по их монтажу. Особенности банных вентиляционных систем (90 фото)

  • Труба для вытяжки: лучшие модели, характеристики, советы по выбору и применению (100 фото)

  • Почему потеют окна: основные причины, возможные последствия и методы устранения (80 фото)

Особенности материала ограничивают применимость модели – она используется только как декоративный элемент. Преимущества будут следующими:

  • возможность адаптации к разнообразным интерьерам;
  • разнообразие решений при финишной отделке;
  • бюджетность.

к меню ↑

12 Подготовительные работы

Есть несколько этапов работы по изготовлению короба на кухне из гипсокартона. Чтобы результат получился хорошим, нужно строго придерживаться плану, который будет описан ниже. Что нужно сделать:

  • приготовить поверхности к монтажу;
  • сделать схематический чертеж короба;
  • на потолок нанести разметку;
  • произвести расчет материала;
  • закупить все необходимое;
  • подготовить инструмент.

Теперь подробно разберем каждый этап:

  1. Потолок, и стены, где будет монтироваться короб, очищаются от старого отделочного материала.
  2. Поверхность грунтуется.


    Вариант дизайна и оформления короба из гипсокартона на кухне

  3. Все неровности на месте прохождения направляющих нужно заштукатурить, заделать трещины и сколы в плите перекрытия, если в углах имеются большие щели, их запенивают.

Подготовку поверхности стоит произвести очень тщательно. Не стоит забывать, что кухня является влажным помещением, и старое покрытие со временем может отслоиться.

к меню ↑

13 Разметка стен и потолка

Как бы короб не называли, настенным или потолочным, на кухне он всегда будет идти в углу между стеной и потолком, так как это наиболее оптимальный вариант монтажа. Устройство короба из гипсокартона на потолке или стене предполагает наличие каркаса, под который и проводится разметка.

Отбивочный шнур
Отбивочный шнур и лазерный уровень значительно ускоряют процесс разметки

Для начала нужно определиться, где именно будет проходить труба от вытяжки к вентиляционному окну. Традиционно она поднимается сначала вверх по стене, а потом идет под потолком параллельно полу. Короб под вытяжку на кухне должен быть на 5-10 см больше диаметра трубы. Поэтому от нижней точки потолка нужно отмерить вниз по стене соответствующее расстояние и сделать пометку. По этой метке при помощи уровня проводится горизонтальная линия по всей стене. Она будет обозначать нижнюю границу кухонного короба для вытяжки.

Можно делать короб не на всю длину кухни, а только до вытяжки, но в этом случае он будет смотреться не очень красиво.

Аналогичное расстояние отступается от самой выступающей верхней части стены. На потолке также делается соответствующая пометка и при помощи уровня проводится еще одна линия по всему потолку. С двух крайних точек линий на стене и потолке нужно провести еще две линии под прямым углом друг к другу. Для этого потребуются отвес и уровень. Аналогично поступают с другим краем размечаемой площади. Так создаются очертания под короб из профиля для гипсокартона на кухне.

к меню ↑

14 Монтаж каркаса для вытяжки

На стенах имеются три горизонтальные линии, одна длинная и две короткие. По ним к стене крепится направляющий профиль 28×27 мм. Удобнее всего сделать на направляющей V -образный вырез, чтобы согнуть под прямым углом и расположить профиль в углу между стенами. Со вторым углом можно поступить аналогично. Или можно крепить короткие профиля просто нарезав их до нужной длины, тут уже кому как удобней.

Монтаж направляющих
В профиле и стене сверлятся отверстия с шагом 60 см

Поскольку несущая стена нередко оказывается на кухне, для работы потребуется перфоратор. Профили крепятся к стене при помощи забивных дюбелей (не менее двух на один профиль).

Между профилем и стеной можно уложить уплотнительную ленту. Она будет уменьшать вибрации и станет хорошей дополнительной звукоизоляцией.

Сборка каркаса

На потолке повторяем все действия, что делались со стеной и также монтируем направляющие. При сборе короба из гипсокартона на кухне мы получим каркас из профилей, части которого упираются друг в друга под прямым углом. Далее нужно закрепить профиль, который будет выступающим углом каркаса. Сделать это можно двумя способами.

  1. Нарезать перемычки одинаковой длины и спустить их сверху вниз. Потом внизу к ним прикрепить направляющую по всей длине стены.
  2. Прикрепить к передней стенке гипсокартон. Спустить перемычки сверху вниз, крепя их к гипскартону. Потом прикрепить к перемычкам профиль.

Если можно обойтись одним профилем (длина направляющей превышает длину кухни) то лучше вставить его, зафиксировав в углах. Этот профиль как раз войдет в горизонтальные направляющие на противоположных стенах. После этого вставленный профиль нужно будет зафиксировать маленькими саморезами по металлу (по 2 штуки с каждой стороны).

к меню ↑

15 Установка перемычек и укладка гофры

Сверху вниз спускаются перемычки из профиля 27×60 мм, которые крепятся маленькими саморезамии. Чтобы довершить конструкцию короба из гипсокартона для вытяжки на кухне останется лишь установить горизонтальные перемычки.

Фиксация перемычек
Перемычки фиксируются саморезами для большей надежности крепления

Однако эти перемычки будут заходить в паз профиля у стенки, но упрутся в ребро углового профиля. Поэтому идут по одному из двух возможных вариантов:

  • Подрезанная перемычка
    Перемычка подрезается так, что спинка зашла под профиль, а ребра выгнулись под прямым углом. В этом случае можно крепить перемычку к профилю, как через спинку, так и через ребра;
  • Направляющая нарезается кусками по 10 см, и эти куски крепятся сбоку от углового профиля так, чтобы образовать паз, куда можно будет вставить перемычку.

Перемычки можно устанавливать с шагом 60 см, ведь больших нагрузок на конструкцию не предвидится.

Готовый каркас на кухне
Вместе с гофрой можно провести разводку коммуникаций

Нужно знать место, где гофра будет спускаться к вытяжке, чтобы случайно не установить там перемычку. Гофра используется в качестве воздуховода, соединяя вентиляционное окошко и вытяжку. До обшивки гипсокартоном гофру нужно присоединить к вентиляционному окну и провести внутри каркаса короба к месту выхода (над вытяжкой). В основном устанавливается короб из гипсокартона над кухонным гарнитуром, так что при желании можно проложить еще одну гофрированную трубу для будущей подсветки.

к меню ↑

16 Декорирование с помощью мебели вентиляционного выступа

Заказав мебель под индивидуальный запрос, удастся гармонично задекорировать короб. Схема не требует приложения усилий: должен быть изготовлен один навесной шкаф не глубокой модификации. Отделочные работы под ним выполняются аналогично рабочего фартука. С помощью данного приема удастся сгладить выступающий предмет.

В комнате, где кухонное пространство внушительных размеров, используйте для декора готовый гарнитур. Разместите его таким образом, чтобы шкаф напольного типа с открытыми дверцами оказался в месте вентиляции.

дизайн кухни с вентиляционным коробом гарнитур
Прежде чем приниматься за ремонт и разрабатывать дизайн кухни с коробом, нужно изучить все особенности этого предмета.

Кухня с выступом эффектно будет смотреться, если украсить короб встраиваемой мебелью. Выступ будет не виден глазу.

Навесные модули яркой палитры отлично декорируют вентиляционную шахту, путем крепежа к ее стенкам. Это поможет отвлечь внимание от выступа. Выбрав напольное покрытие с геометрическими узорами, можно визуально выровнять помещение.

к меню ↑

17 Финальные работы по обшивке ГКЛ

На самом деле вся сложная работа уже осталась позади. Теперь нужно просто нарезать ГКЛ на полосы нужного размера и прикрутить его. По сути то на кухне короб под вытяжку почти готов, ведь обшить его нужно спереди и снизу. Сначала обшиваем спереди.

Каркас до обшивки ГКЛ
Каркас обшитый ГКЛ

Листы прижимаются к профилю и прикручиваются саморезами с шагом 20 см. В местах перемычек также нужно вкручивать саморезы. Так короб полностью обшивается с лицевой стороны. После этого листы прикручиваются снизу, от стены и до только что прикрученного ГКЛ. Схема монтажа аналогичная. Длинный лист будет сложно самому поднимать и держать над головой, поэтому можно порезать его на несколько частей.

В заданном месте нужно будет просверлить в гипсокароне отверстие для вентиляционной трубы. Его можно заранее сделать на полу, если нет специальной насадки для дрели, а потом уже крепить лист с готовым отверстием.

Когда короб из гипсокартона для вытяжки на кухне будет собран, останется лишь зашпаклевать все стыки и шляпки саморезов. Так конструкция подготавливается для финишной отделки.

к меню ↑

18 Избегайте делать монтаж воздуховодов неправильно

Украинский канал Iнтер показывал монтаж зонта вытяжки при помощи круглых, прямоугольных воздуховодов. Периметром кухни шел ряд подвесных шкафов. Под секцию было решено укрепить плоскую вытяжку. В мебели, находящейся вертикально над плитой проделали фрезой два отверстия, диаметром вмещающие круглый воздуховод 125 мм. Дыры пробили пол, потолок шкафа. Монтаж вели пластиковым воздуховодом.

Вытяжку укрепили впритык к секции, под днищем. Отрезок круглого воздуховода прошел шкаф насквозь, вытянулся сверху, присоединен специальным переходным сегментом: нижняя сторона содержит входное отверстие диаметром 125 мм, сбоку — прямоугольный выход. От сегмента к вентиляционному отверстию уходил плоский воздуховод для вытяжки по шкафам. На протяжении пластикового тракта канал незаметен снаружи, внешний вид кухни остался прежним. К вентиляционному отверстию прямоугольный воздуховод присоединялся еще одним сегментом, аналогичным упоминавшемуся. Соединительным элементом послужила круглая секция, снабженная двумя поворотами, плотно захватившая отверстие вентиляционной сети.

Разновидности пластиковых воздуховодов

Красиво, содержит три грубые ошибки с практической точки зрения:

  1. Ища путь освободиться, воздух преодолеет четыре изгиба 90 градусов. Каждый поворот эффективность вытяжки понижает на 10%. Изгибов четыре:
  • прямо над вытяжкой на стыковом сегменте;
  • два поворота в углу на втором стыковом сегменте;
  • изгиб внутри вентиляционной системы.

Сорок процентов эффективности потеряно.

  1. Прямоугольный воздуховод меньше сечением, нежели круглый, производительность вытяжки сильно снизится.
  2. Главный недостаток: уничтожена система вентиляции.

Рассмотрим три пункта подробнее. Что касается количества поворотов, отдавая дань внешнему виду, наши монтажники потеряли 20% мощности только за счет лишних изгибов. Очевидно, наилучшим решением было применить круглый алюминиевый гофр с одним изгибом над вытяжкой. Виден над шкафом, легко поправить декоративной панелью из гипсокартона или другого материала.

Подошел бы гибкий воздуховод для вытяжки, чтобы избежать потерь при переходе на меньшее прямоугольное сечение. Как поступить. Найти сегмент с выходом на квадратный воздуховод аналогичного сечения или провести работы круглым. Тяжелее спрятать канал, зато эффективность максимальна.

к меню ↑

19 Особенности монтажа своими руками

Если вы решили установить воздуховод своими руками, то данный процесс состоит из несколько этапов:

Первоначально следует определить место, куда будет монтироваться воздуховод. Данный участок требует подготовки. Установка вытяжки осуществляется по месту, исходя от приобретенной модели. Используйте рулетку для того, чтобы замерить требуемый уровень установки. После этого можно наносить разметку.

Если у вас не получается сделать необходимый уровень из-за поверхности шкафчика, который установлен над плитой, потребуется его немного подпилить. В большинстве случаев, вы сможете определить высоту нижней части вытяжки при помощи мотора устройства. Как правило, размер составляет 0,5-0,7 метра.


Когда вы проконтролируете уровень размещения конструкции и проставите отметки, можно приступать к отпиливанию боковых частей шкафчика на необходимую длину. В качестве инструментов вы можете использовать электрический лобзик, в котором присутствует пилка по дереву «чистый рез».

Короба для кухонной вытяжки: пластиковые, декоративные, металлические и изготовление своими руками
Короба для кухонной вытяжки: пластиковые, декоративные, металлические и изготовление своими руками
Короба для кухонной вытяжки: пластиковые, декоративные, металлические и изготовление своими руками
Короба для кухонной вытяжки: пластиковые, декоративные, металлические и изготовление своими руками
Короба для кухонной вытяжки: пластиковые, декоративные, металлические и изготовление своими руками
Короба для кухонной вытяжки: пластиковые, декоративные, металлические и изготовление своими руками
Короба для кухонной вытяжки: пластиковые, декоративные, металлические и изготовление своими руками
Короба для кухонной вытяжки: пластиковые, декоративные, металлические и изготовление своими руками
Короба для кухонной вытяжки: пластиковые, декоративные, металлические и изготовление своими руками
Короба для кухонной вытяжки: пластиковые, декоративные, металлические и изготовление своими руками

За счет данного устройства вы сможете осуществить отпил хорошего качества. Если у вас нет возможности найти такой прибор, обыкновенная ножовка способна его заменить.

Данные работы можно начинать только тогда, когда вы сняли шкафчик со стены. Для получения высокого качества поверхности, во время взаимодействия с ручным инструментом нужно соблюдать угол в 20-30 градусов между рабочим участком и самой поверхностью шкафчика. Если данное условие не будет выполнено, то на обратной части появятся сколы, которые отразятся на эстетичности мебели.

Чтобы произвести установку воздуховода сквозного типа из металла, вам потребуется сделать отверстие большого диаметра. В роли металлического воздуховода может выступать гофра или труба с гладкой поверхностью. В место, где планируется формирование отверстия, нужно приставить фланец. Он будет играть роль шаблона, за счет которого происходит разметка отверстий.

Дрель со сверлом по дереву с диаметров в 8 мм потребуется вас для того чтобы высверлить сквозное отверстие внутри намеченной разметки.


В образовавшееся отверстие необходимо вставить пилку от электрического лобзика, при помощи которой следует выпилить требуемый компонент согласно разметке.

В том случае, если вы подобрали подходящую пилку, качество резки будет максимально высокое. Иначе потребуется дополнительная обработка краев при помощи наждачной бумаги. После данной процедуры можно установить подготовленный шкафчик на место.


Чтобы обеспечить моторчик электрической энергией и оборудование освещением, займитесь подключением проводов от вытяжки к сети. Прикрепление системы вентиляции к месту ее размещения является предпоследним шагом в монтаже воздуховода. Вам потребуется установка корпуса устройства, осуществление разметки для крепления. Сформируйте отверстие диаметром в 2/3 шурупа. После этого можно навешивать корпус конструкции.

Когда вы завершите монтаж вытяжки, подсоедините к ней воздуховод при помощи стальных хомутов. Теперь следует проверить работу системы.

При помощи данного руководства вы сможете сделать установку воздуховода самостоятельно, сэкономив на услугах специалистов.

к меню ↑

20 Проектирование и монтажа короба на кухне

Нет ничего сложного в сооружении короба на кухне из гипсокартона, но если не придерживаться технологии обустройства, то работа может получиться некачественной и неряшливой.

к меню ↑

20.1 Проектирование и чертежи

Для того чтобы не ошибиться, в подсчетах, и сделать все правильно, нужно начертить чертеж, на котором будут отмечены места установки короба, размеры.

Короб из гипсокартона для вытяжки на кухне

Чертеж с размерами короба и подвесного потолка из гипсокартона

Конечно, можно скачать конструкцию короба и расчеты из интернета, посмотреть дизайн на фото, но у вас может быть нестандартная кухня, да и вытяжку вы покупаете индивидуальную, так что все придется промерить самостоятельно. При покупке обратите внимание на жесткость профиля, желательно купить качественный материал, из хорошего оцинкованного металла.

Вам намного легче будет работать, если на чертеже вы отметите все нужные соединения и перемычки с подвесами. Если не сможете выполнить чертежи самостоятельно, можно посмотреть на фото и выбрать там дизайн.

Начинают обычно с разметки на стене:

  • делают несколько отметок на стене, отмеряя одинаковое расстояние от потолка, например 50 см;
  • затем натягивают шнуровку с красителем. Для того чтобы на стене осталась ровная полоса – нить нужно оттянуть, и резко отпустить;

Короб из гипсокартона для вытяжки на кухне

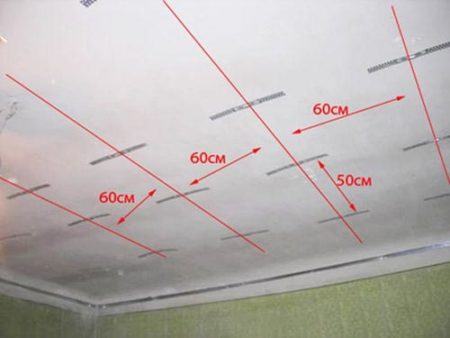

Разметка потолка под короб

  • переходят, но следующую стену, и проделывают весь процесс заново;
  • как только все стены будут размечены, приступают к потолку. Начертить на нем можно ровные линии при помощи гидроуровня, а можно применить эту же нить; Короб из гипсокартона для вытяжки на кухне
  • на потолке производится отметка конечных точек установки крепежей, для формирования каркаса короба под вытяжку.
  • Как только все основные линии будущего короба будут нанесены на поверхности, можно начинать монтировать жесткий каркас под гипсокартон.

    к меню ↑

    21 Монтаж профилей

    Проще начинать монтаж со стеновых направляющих профилей по плану:

    • установить направляющий элемент на стену, прижать его строго по черте и прямо через стенку сделать первое отверстие на конце профиля, забить в него дюбель-гвоздь. Затем перейти к противоположному краю, и закрепить его таким же способом. Затем установить дюбеля по всему профилю шагом 20 см;
    • остальные профиля устанавливаются аналогично описанному способу;
    • переходим на потолок, и устанавливаем на нем профиля.

    Важно! Профиля проверяем по уровню, следим, чтобы не было перекоса.

    • Следующим этапом будет установка поперечен. Их нужно вырезать из стоечного профиля. Равные отрезки с выгнутыми краями прикручиваются саморезами к профилю на потолке, шаг перемычек должен быть 60 см, если монтируется простой короб и 40 см, если усиленный; Короб из гипсокартона для вытяжки на кухне
    • Как только все перемычки по периметру установлены, собирается угловая конструкция, для нее берется два профиля направляющих, и вкладываются друг в друга. Затем нужно подставить профиль к краям перемычек, и прикрутить. В этой ситуации нужен помощник. Проверить уровень конструкции;
    • Теперь можно приступить к установке перемычек снизу будущего короба;
    • Когда все готово, еще раз проверяем конструкцию, все ее грани должны быть на одном уровне. Если есть перекос, его нужно сразу устранить.

    После подготовки каркаса, на его ребра снизу положить гофру, и закрепить ее в стационарном вентиляционном отверстии.

    Короб из гипсокартона для вытяжки на кухне

    Размещение гофры в коробе из гипсокартона

    Гофра должна быть такой длины, чтобы хватило до вытяжки, установленной над плитой. Можно начинать установку ГКЛ.

    к меню ↑

    22 Закрепление листов гипсокартона

    Перед тем как начинать прикручивать гипсокартон, его нужно раскроить на отрезки. Так будет легче прикрутить куски самостоятельно:

    • гипсокартонные фрагменты прикручиваются к каркасу и подрезаются вровень с профилем;
    • если предусмотрена подсветка, то обустраивают отверстия под светильники;
    • шаг самореза при креплении ГКЛ, должен быть 15 см;
    • после монтажа нижних листов, переходим к креплению боковин.

    Короб из гипсокартона для вытяжки на кухне

    Процесс монтажа листов гипсокартона

    Короб из гипсокартона на кухне готов, остается только его грамотно облицевать, или подготовить к покраске.

    к меню ↑

    23 Финишная отделка

    Перед тем как начать чистовую отделку потолка из гипсокартона, следует поверхность загрунтовать, в два слоя. Не стоит жалеть этого материала, не забываем, кухня помещение влажное. Швы расшиваем под углом 45%. Забиваем швы штукатуркой очень тщательно, хорошо если вы сделаете ровный шов, иначе придется накладывать большой слой при шпаклевании. Наклеиваем на швы серпянку, и еще раз проходим штукатуркой. Следующим этапом будет установка перфорированного уголка, для того, чтобы угол на коробе был ровным и аккуратным.

    Короб из гипсокартона для вытяжки на кухне

    Смонтированный перфорированный уголок на короб из гипсокартона

    После того как штукатурка просохнет, нужно на короб нанести три слоя шпаклевки. Ошкурите короб до идеальной ровности, и можно наносить краску, желательно влагостойкой. Для выбора дизайна короба из гипсокартона, или криволинейной конструкции на потолок в кухни, можно посмотреть фото или видео.

    Важно! При выборе дизайна кухонного потолка, можно применить не только гипсокартонную конструкцию, но и применить натяжные потолки, которые будут крепиться прямо к коробу.

    Много фото в интернете с данными конструкциями. Пошаговую инструкцию по монтажу короба можно посмотреть на видео.

    к меню ↑

    24 Используем в качестве функционального атрибута

    Оформление кухни с выступом, использующимся с функциональной точки зрения, может происходить по одному из следующих сценариев или любому другому. Вариантов множество:

    • Если позволяют габариты – повесить на него телевизор.
    • Установить несколько полок для кухонных мелочей, специй, СВЧ-печи (в зависимости от размеров короба).
    • Сделать своеобразным продолжение барной стойки, вертикальная часть которой устремлена в потолок.
    • Самый простой способ – размещение нескольких семейных фотографий.

    Вентиляционный короб, расположенный в середине стены можно использовать с целью зонирования пространства (если это применимо для определённого интерьера). Привлечение внимания в данной ситуации достигается путём комбинирования двух вариантов отделки. Например, одна часть выступа облицовывается стеклянной мозаикой, другая – окрашивается или украшается другим видом материала.

    Как видно из представленных примеров, наличие вентиляционного короба в кухне – это не трагедия. При грамотном подходе и обустройстве интерьера, этот выступ способен сделать помещение оригинальным, стильным.

    Совет! Чем меньше площадь кухни, тем сложнее будет спрятать громоздкую конструкцию вытяжки. Если подобрать идеальную гармонию не удаётся, рассмотрите вариант объединения двух смежных помещений в гостиную. Достигнуть желаемого результата при увеличившихся в 2-3 раза размерах образовавшейся комнаты, гораздо проще.

    к меню ↑

    24.1 При входе

    Общий принцип оформления кухни с вентиляционным коробом описан ранее. Давайте рассмотрим ситуацию на конкретных примерах, с анализом мельчайших нюансов, преимуществ и недостатков, каждого отдельно взятого эпизода.

    • Обустройство короба под видом декоративного элемента. Отличный вариант, применимый не для всех случаев. Конструкции из оцинкованного металла имеют соединительные стыки, спрятать которые получится только обустройством дополнительного каркаса для гипсокартона, ПВХ или МДФ-панелей. Исключением может быть ситуация, когда фланец находится ниже чем на 600 мм. от уровня пола. В этом случае он скроется столешницей (если она будет здесь установлена). Для всех остальных вариантов данная методика применима.
    • Маскировка фальш-мебелью станет отличным вариантом для просторных помещений современного плана. Для кухни площадью 10 м2. потеря свободного ящика для утвари будет значительной утратой. Единственный вариант не терять драгоценное пространство маленького помещения – использование полноценной мебели. Для создания единого фасада можно установить шкаф с меньшей глубиной. В данном случае лучше руководствоваться принципом наличия максимально возможного количества мебели.
    • Функциональное использование вентиляционной шахты при входе будет зависеть от того, из какого материала он сделан. Зафиксировать кронштейн для ЖК телевизора на поверхности из 2-мм поливинилхлорида, оцинкованной жестянки или асбестоцементной трубе, допустимо. Но с учетом того, что вес самого кронштейна 500 г. плюс около 10 кг. массы жидкокристаллического телевизора диагональю 32 дюйма, делать этого не стоит. Аналогичная ситуация касается и вариантов размещения полки для микроволновой печи. Можно использовать дюбеля-бабочки, но это решит проблему с оцинковкой, а с асбестоцементом и поливинилхлоридом – нет.

    Потому подходящим вариантом остаётся обустройство полочек для кухонных мелочей: приправы, утвари, сувениров. Относительно вентиляционных коробов из железобетона такие ограничения отсутствуют.

    Совет! Если один из понравившихся вам вариантов обустройства кухонного вентиляционного короба, расположенного при входе, не может быть применим из-за перечисленных нюансов, рассмотрите другие методы.

    к меню ↑

    24.2 В углу

    Расположение вентиляционного короба в углу кухни проанализируем по аналогичному принципу, с мельчайшими подробностями и возможными скрытыми подводными камнями:

    • Угловое расположение вентиляционного короба выгодно тем, что в большинстве случаев оно удалено от рабочей зоны (кухонной плиты, мойки). Расстояние в 500 мм. позволяет использовать любой материал, в том числе и подверженные горению (ПВХ, МДФ, меламин) или разрушающиеся под воздействием влаги (меламин, МДФ, гипс, обои, декоративная штукатурка). Если строители организовали шахту ближе приведённого расстояния, выбор отделочных материалов будет ограничен.
    • Маскировка угловой шахты вентиляции с помощью мебели – отличный вариант с точки зрения эстетичности. С функциональной стороны пространство окажется гарантированно потерянным. Ограничение удобного и свободного доступа и практически полное отсутствие пространства внутри ящика сделают его «пустышкой».
    • Функциональность угловых вентиляционных коробов в кухонном интерьере будет зависеть от его размеров. К примеру, установка телевизора возможна только на соответствующие по габаритам колонны. Кроме того, не следует забывать, из чего они изготовлены. Малогабаритные шахты с точки зрения практичности пригодятся разве для монтажа полочек для полезных мелочей и сувениров.

    Устранение многочисленных недостатков присутствия вентиляционного короба на маленькой кухне – сложное, но исполнимое занятие. Методика того, как это будет происходить, определяется в зависимости от предпочтений владельцев квартиры. Одни желают максимально выгодно использовать каждый уголок помещения, оборудовав его в виде дополнительных ящиков, полок. Другие предпочитают простор, освобождая кухню от нагромождения мебели и других элементов.

    Важно! При грамотном исполнении, любой из предложенных вариантов станет оптимальным решением. Главное, чтобы в результате четко прослеживался основной стиль интерьера.

    к меню ↑

    25 Итог строительства

    Как мы уже заметили ремонт вентиляции дело непростое и на качественный ремонт, да еще и если не в одной комнате уйдет пара дней. Существенно облегчит задачу наличие нужного для ремонта электрического инструмента. Чтобы зрительно понять, как выглядит каждый шаг ремонта не лишним будет просмотр соответствующих видеозаписей в интернете.

    В плане привлечения к ремонту специалистов не надейтесь дешево справиться с ремонтом: хотя фирмы и предлагают решить эту проблему быстро и без монументальных вложений конечная сумма выходит немаленькой. Поэтому лучше выполнить эту работу самостоятельно, ведь тут не наблюдается ничего сверхсложного, чего не под силу сделать рядовому человеку.

    Источники


    • https://proffstroygroup.ru/kuhnya/korob-dlya-vytyazhki-na-kuhne.html
    • https://spark-welding.ru/ventilyaciya/korob-pod-ventilyaciyu-na-kuhne.html
    • https://stroycollege12.ru/korob-dla-vytazki/
    • https://otivent.com/kak-vybrat-korob-dlya-vytyazhki
    • https://VentingInfo.ru/sistemyventilyacii/koroba-dlya-vytyazhek-kak-vybrat-vozduhovod-dlya-vytyazhki-na-kuhne
    • https://sovet-ingenera.com/vent/oborud/plastikovyj-korob-dlya-vytyazhki.html
    • https://odstroy.ru/korob-dla-vytazki-maskirovka-rascet-parametrov-materialy-i-ustanovka/
    • https://GipsokartonPro.ru/konstruktsii/korob-na-kuhne-dlya-vyityazhki.html
    • https://odstroy.ru/ventilacionnye-koroba-dla-vytazki-na-kuhne/
    • https://izgipsokartona.ru/korob-iz-gipsokartona-dlya-vytyazhki-na-kuhne.html
    • https://m-strana.ru/design/ventilyatsionnyy-korob-na-kukhne-glavnoe-o-ego-formakh-i-dekore/
    [свернуть]

    Рассчитайте утепление своего дома

    Перейти к расчёту
    Adblock
    detector
