Коптильня из газового баллона своими руками: чертежи и схемы

Содержание

Коптильня из газового баллона своими руками: чертежи и схемы

Особенности

Для самостоятельного изготовления коптилки домашние умельцы используют самые различные материалы. В ход идут старые духовки, бочки и даже стиральные машины. Наибольшей популярностью пользуются агрегаты из кислородного, пропанового и фреонового газовых баллонов. Изготовить такую установку непросто, однако при необходимой подготовке вполне реально. Баллоны отличаются подходящей геометрией и высоким качеством металла.

При желании можно изготовить такие установки, которые легко могут трансформироваться из коптильни в гриль, казан или мангал и обратно.

Коптильня из газового баллона своими руками: чертежи и схемы
Коптильня из газового баллона своими руками: чертежи и схемы

Использование баллонов для оборудования коптильни обусловлено физико-техническими параметрами сырья – баллоны, как правило, изготавливают из крепкого материала с толстыми стенками, а это означает, что устройство не деформируется под воздействием высоких температур и не растеряет своих эксплуатационных характеристики. Сделать коптильню может любой садовод /рыболов или охотник, а также умелец, регулярно отдыхающий за городом.

Коптильня из газового баллона своими руками: чертежи и схемы
Коптильня из газового баллона своими руками: чертежи и схемы

Прежде чем разобраться в тонкостях изготовления конструкций, разберем немного особенности самого процесса копчения.

Их важно знать, чтобы изготовить установку правильно и добиться высокого качества приготовления пищи.

  • Подготовленный к обработке продукт должен получать тепло и дым равномерными порциями, в противном случае он будет пахнуть гидролизом и иметь неоднородный по своей структуре вкус.
  • Дым непременно должен быть легким, то есть его фракции должны осаждаться еще до того, как вступят в контакт с продуктом. В легком дыме пиролизные газы не присутствуют, поэтому он и придает специфический вкус домашним копченостям.

Коптильня из газового баллона своими руками: чертежи и схемы
Коптильня из газового баллона своими руками: чертежи и схемы

  • Конструкция должна обеспечивать поступление рабочего дыма равными порциями – он должен со всех сторон окуривать продукт до тех пор, пока полностью не улетучится, в этот момент на смену ему должен поступить новый дым.
  • Очень важно добиться выполнения всех этих норм, именно в них и кроется краеугольный камень науки копчения.

Коптильня из газового баллона своими руками: чертежи и схемы
Коптильня из газового баллона своими руками: чертежи и схемы

Копчение может быть холодным или горячим, именно от его вида во многом зависят особенности конструкции. Само название указывает на принцип работы коптильни.

Горячее производится в непосредственной близости от источника огня.Здесь поддерживается температура 40-120 градусов, для приготовления мяса потребуется не менее часа, и мясо при этом будет сочным, вкусным и готовым к употреблению сразу же.

Коптильня из газового баллона своими руками: чертежи и схемы
Коптильня из газового баллона своими руками: чертежи и схемы

С методом холодного копчения все немного по-другому – здесь коптильня удалена от источника огня, от топки подключается труба, по которой охлажденный дым продается непосредственно в коптильный отсек и там пропитывает продукт. Поддерживается температура ниже 40 градусов, копчение занимает довольно много времени. Преимуществом такого метода является возможность хранения продуктов на протяжении нескольких месяцев.

При выборе любого из двух вариантов коптильни из баллона будут иметь одинаковое строение, однако их детали будут монтированы друг от друга на разное расстояние.

Коптильня из газового баллона своими руками: чертежи и схемы
Коптильня из газового баллона своими руками: чертежи и схемы

к меню ↑

Принцип работы коптильни

При горячем копчении источник дыма и жара находится практически рядом с продуктом. Более низкая температура при холодном копчении обеспечивается расстоянием между ними 1 м и более.

схемы горячего и холодного копчения в мангале из газового баллона
Схемы горячего и холодного копчения

Дым, который образуюется при горении дров и ароматной щепы в топке, устремляется к выше расположенной трубе. При этом он проходит через один или два баллона, где располагают заготовки. Заслонки прикрывают, продукты выдерживают в задымленных камерах.

Коптильня из газового баллона своими руками: чертежи и схемы

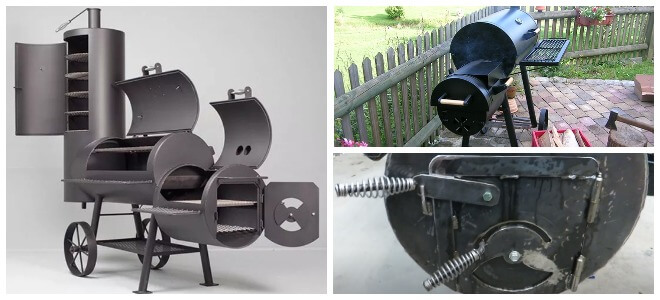

Примеры заслонок для поддувал

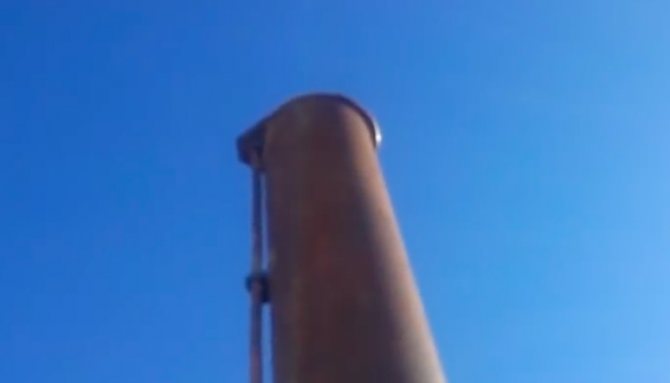

Тяга создается при помощи трубы и заслонок, которыми регулируют горение угля и плотность дыма.

к меню ↑

Общее устройство

Придумано немало модификаций мангалов из газовых баллонов с коптильней, построенных фактически на одном принципе работы.

Приспособление состоит:

  • из коптильной камеры;
  • газогенератора или топки;
  • трубы;
  • системы задвижек;
  • опоры.

Коптильня из газового баллона своими руками: чертежи и схемы

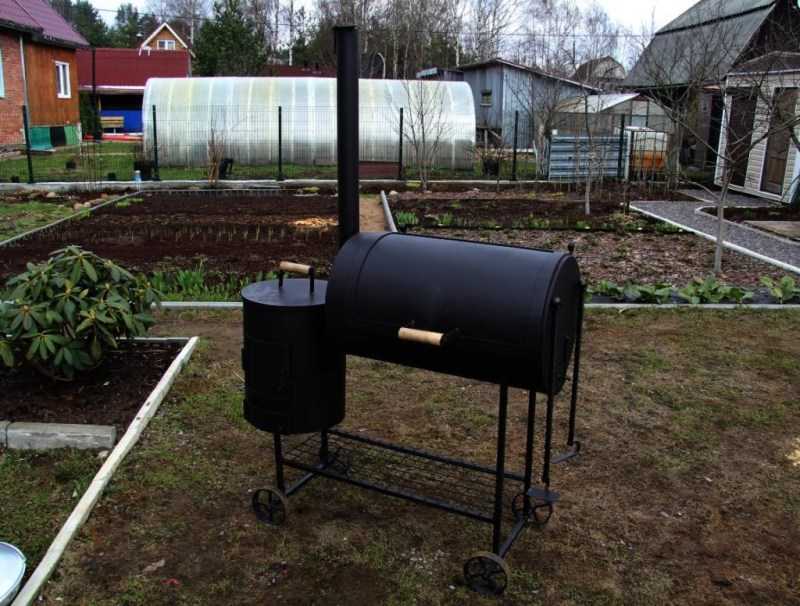

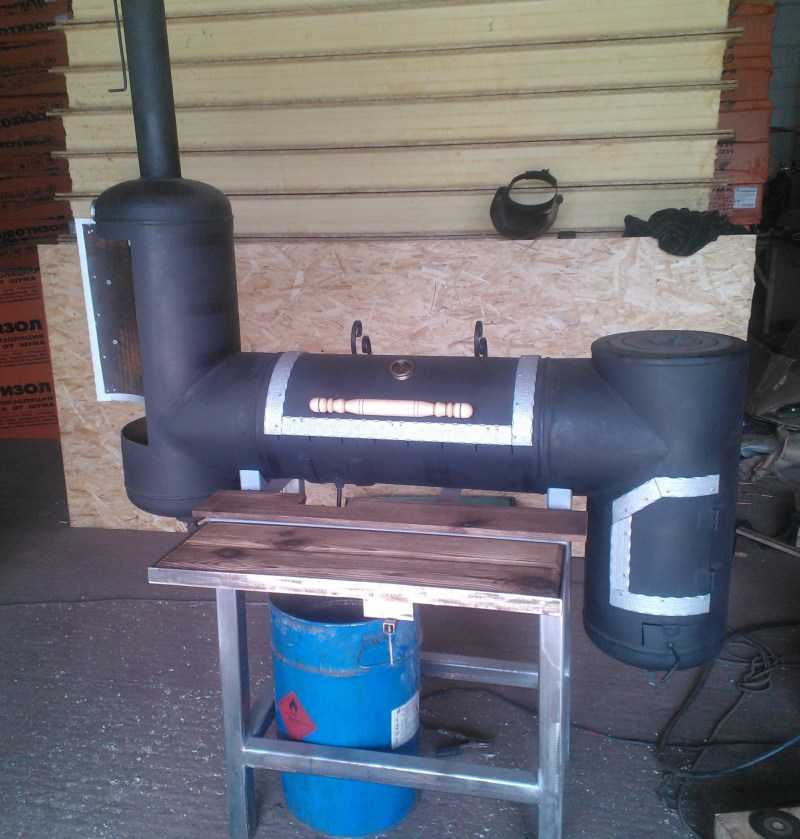

Отдельная коптильная камера — большой баллон, установленный вертикально. Газогенератор — маленький баллон

В зависимости от конструкции газогенератором может быть основной баллон-жаровня или отдельная емкость. В зависимости от способа копчения коптильной камерой может быть та же жаровня или отдельный баллон.

Коптильня из газового баллона своими руками: чертежи и схемы
Коптильная камера и газогенератор в одном баллоне

Если вы планируете долго хранить продукты, понадобится холодное копчение. Это означает, что нужна отдельная коптильная камера с достаточно низкой температурой, что реализуется трех- или двухбалонными агрегатами.

Если блюда с ароматом дымка иногда разнообразят повседневное меню — больше подойдет горячее копчение. Конструкция будет состоять из одного или двух баллонов.

к меню ↑

Виды

Газовые баллоны чаще всего используют для создания комбинированных очагов, именно поэтому коптильня должна проектироваться с учетом этого фактора.

Учтите, что при создании многофункциональной установки одного баллона не хватит: в работе используются хотя бы две емкости, первая как жаровня, а вторая идет на парогенератор. Специалисты рекомендуют брать емкости объемом 50 м3.

Сделать из газового баллона домашнюю коптильню под силу каждому мастеру, однако некоторые навыки работ с металлом потребуются.

Коптильня из газового баллона своими руками: чертежи и схемы
Коптильня из газового баллона своими руками: чертежи и схемы

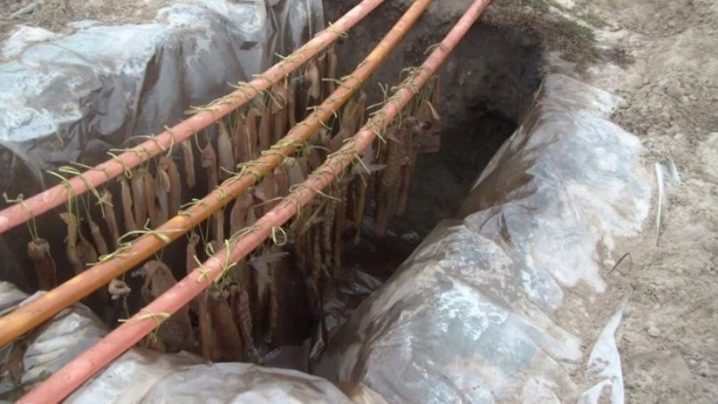

«В полевых» условиях можно сделать конструкцию из самых разных подручных материалов. Самодельные конструкции характеризуются небольшими габаритами и небольшим весом, чаще всего используют лист нержавеющей стали, который требуется лишь сварить по краям с элементами боковин и днища, а вот дымоход часто оборудуют из кирпича и это может стать большой ошибкой. Его стенки впитывают запахи от разных закладок и уже после первых применений вкус блюд может существенно ухудшиться, поэтому специалисты рекомендуют использовать кирпич лишь как основу, поддерживающую общую конструкцию.

Не меньшей популярностью пользуются и другие варианты.

Коптильня из газового баллона своими руками: чертежи и схемы
Коптильня из газового баллона своими руками: чертежи и схемы

к меню ↑

Коптильня из ничего

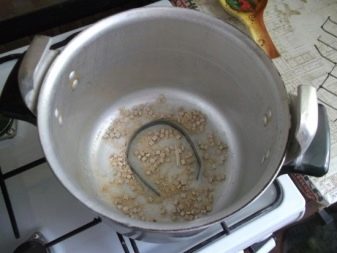

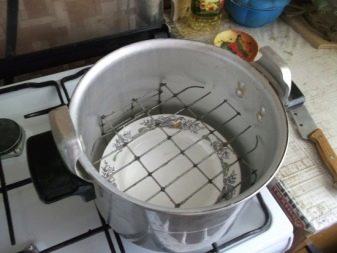

Это самый доступный и легкий способ копчения на дому, если в доме установлена газовая или электрическая плита, оборудованная вытяжкой, то нужно поместить на небольшой огонь обрезанную жестяную емкость и засыпать в нее щепу дерева для копчения. В вытяжку навесить куски мяса или рыбы, а под ними поставить поддон для жира. Таким образом, дым будет подниматься, обволакивать продукт и способствовать его копчению. Впрочем, у этого варианта есть существенные недостатки – процедура копчения будет очень длительной, а кроме того, много еды таким образом не накоптить.

Коптильня из газового баллона своими руками: чертежи и схемы
Коптильня из газового баллона своими руками: чертежи и схемы

к меню ↑

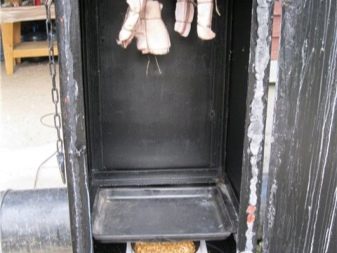

Из холодильника

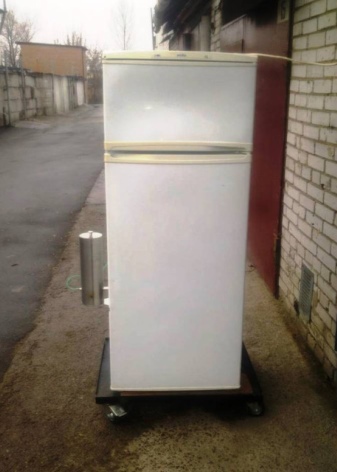

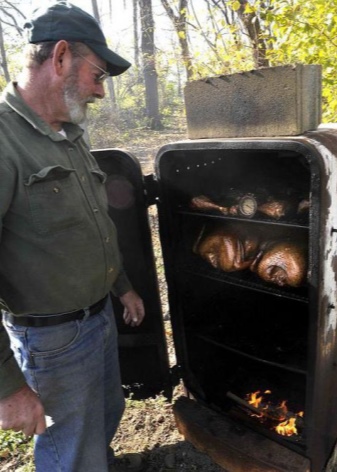

Не торопитесь выкидывать старый холодильник – его габариты вполне позволяют использовать предмет в качестве агрегата для копчения больших продуктов. С этой целью из него необходимо вытащить все механизмы и удалить облицовку. В отверстие, расположенное у основания холодильника, следует вставить трубу, а ее противоположный конец поместить в емкость, в которой горит щепа.

Этот вариант довольно быстрый и эффективный. Однако использовать его можно только на даче или в загородном доме.

Коптильня из газового баллона своими руками: чертежи и схемы
Коптильня из газового баллона своими руками: чертежи и схемы

Это, безусловно, самые примитивные модели. К более сложным и профессиональным конструкциям можно отнести коптильню «паровоз» – этот агрегат не только коптит мясо и рыбу, но и обеспечивает несколько различных режимов копчения, а после небольшого переоборудования может использоваться как мангал или гриль-барбекю.

Коптильня из газового баллона своими руками: чертежи и схемы
Коптильня из газового баллона своими руками: чертежи и схемы

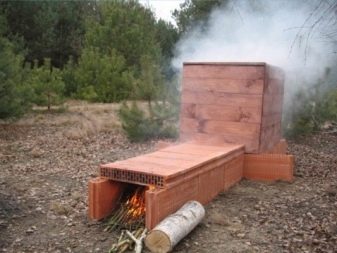

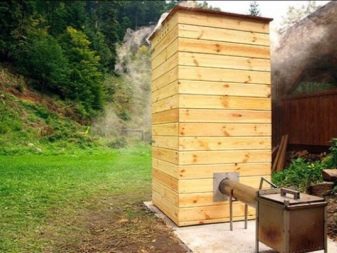

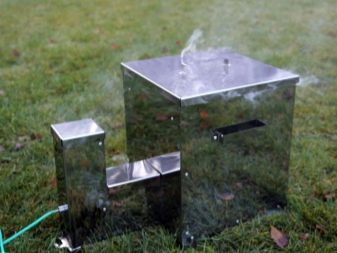

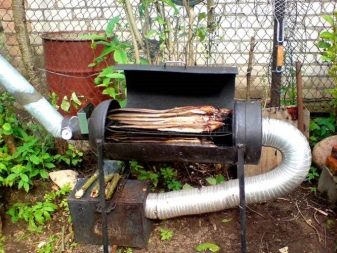

Коптильня для холодного способа изготовлена таким образом, чтобы дым по пути между топкой и резервуаром для непосредственного копчения охлаждался и достигал заготовки уже холодным. Такое устройство состоит из отдельной камеры, где размещается продукт, топки и дымохода. Принцип действия при этом следующий: в топку закладываются древесные опилки, лучше всего подходит щепа из липы, ольхи или фруктовых деревьев. Стружку хвойных деревьев брать не рекомендуется, она обладает высокой смолистостью, что может ухудшить вкусовые качества продукта.

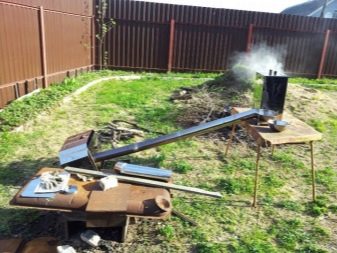

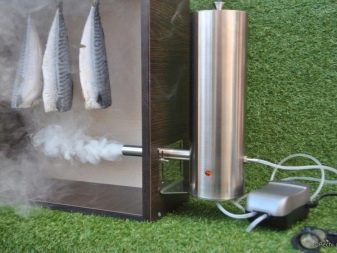

Дым под действием естественной тяги перемещается, охлаждаясь по пути в отсек с заготовками, и там уже начинается само копчение продукта.

Коптильня из газового баллона своими руками: чертежи и схемы
Коптильня из газового баллона своими руками: чертежи и схемы

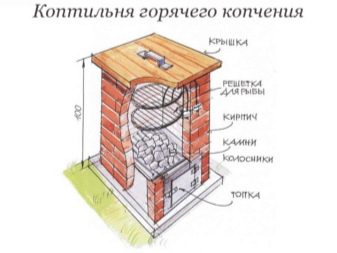

При горячем копчении идет воздействие на продукт дыма при t от 35 до 150 градусов, обработка идет гораздо быстрее – около 2 часов. Гурманы предпочитают такой способ еще и потому, что при нем влага не уходит из заготовки и блюдо выходит сочным и жирным. Сама конструкция представляет собой полностью замкнутое пространство – резервуар, поделенный металлической решеткой на отсеки. В его нижней части горит и дымится щепа, а в ее верхней части крепятся продукты, предназначенные для обработки. Дым покрывает сырье и происходит копчение, а далее через дымоход дым выходит наружу. То есть принцип действия такой коптильни подобен принципу традиционной печки.

Коптильня из газового баллона своими руками: чертежи и схемы
Коптильня из газового баллона своими руками: чертежи и схемы

Обе коптильни могут быть как стационарными, так и переносными. В первом случае дымоход выкапывается в земле, а во втором его роль исполняет труба, которая соединяет дымогенератор и непосредственно коптильню.

Коптильня из газового баллона своими руками: чертежи и схемы
Коптильня из газового баллона своими руками: чертежи и схемы
Коптильня из газового баллона своими руками: чертежи и схемы
Коптильня из газового баллона своими руками: чертежи и схемы

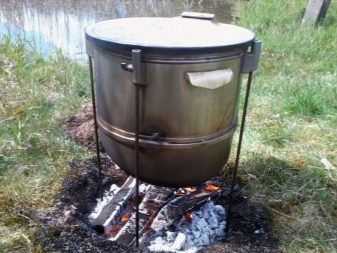

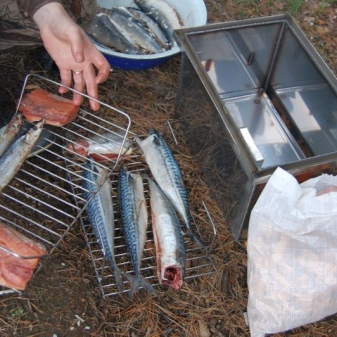

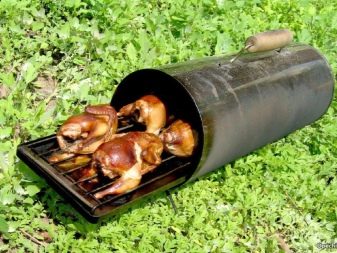

Тем, кто любит полакомиться вкусным мясом в походе, стоит задуматься о создании «походного» агрегата. Для этого необходимы: плотная пленка, крючки и несколько деревянных брусьев. Для организации работ нужно найти место с небольшим уклоном от 60 градусов, в его верхней части установить каркас и плотно обтянуть полиэтиленовой пленкой, а в нижней оборудовать место для огнища, а затем соединить кострище с оборудованным каркасом при помощи «труб». Безусловно, мало кто носит с собой в поход их – не беда, в качестве временного решения проблем подойдут ветки, полиэтилен и дерн.

Коптильня из газового баллона своими руками: чертежи и схемы

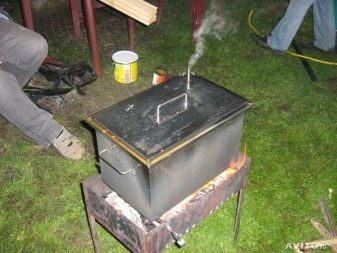

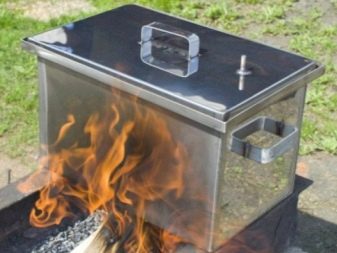

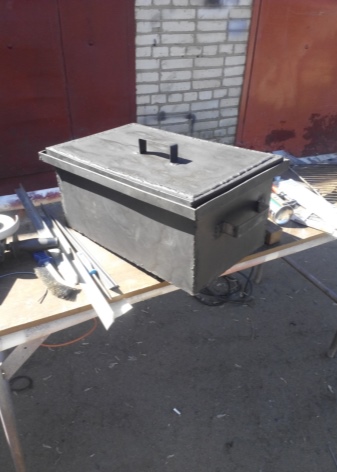

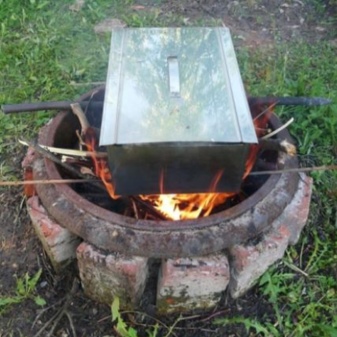

А создать коптильню для горячего копчения еще проще – вам понадобится ведро или кастрюля, решетка и крышка. Непосредственно под емкостью разводится огонь, по дну рассыпается стружка, а на решетку помещаются продукты. Все это вместе закрывается крышкой, только не забудьте оставить узкую щель для вывода лишнего дыма.

Коптильня из газового баллона своими руками: чертежи и схемы
Коптильня из газового баллона своими руками: чертежи и схемы

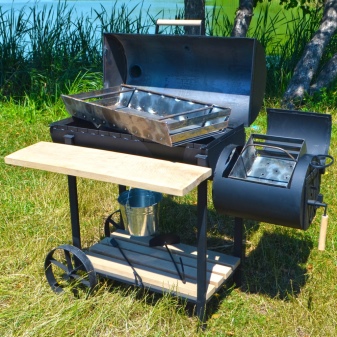

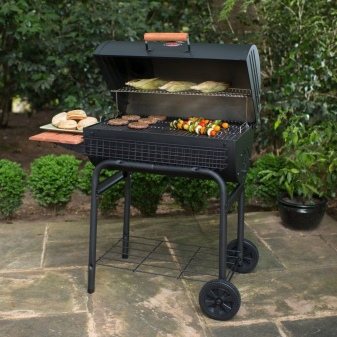

Если намерения возиться с самодельными мобильными конструкциями нет, то их всегда можно купить в любом магазине для садоводов и огородников. Помимо этого, в продаже широко представлены электрические и газовые модели: они подходят для копчения в домашних условиях и отличаются лишь тем, что нагрев идет не за счет огня, а за счет тока или газа.

Однако все больше умельцев предпочитают создавать коптильни своими силами.

Коптильня из газового баллона своими руками: чертежи и схемы
Коптильня из газового баллона своими руками: чертежи и схемы

к меню ↑

Преимущества и недостатки

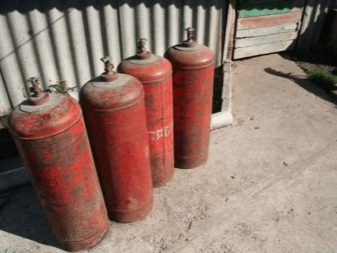

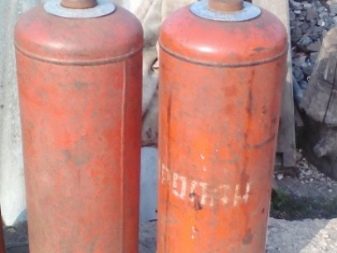

Баллон хорош для устройства коптилен, и плюсы этого очевидны:

  • толщина стенки 2,5 мм, модель имеет компактный размер, благодаря чему экономится свободное пространство участка;
  • корпус коптильни уже готов, что существенно снизит затраты сил и времени на изготовление коптильни;
  • низкая стоимость – баллоны, бывшие в употреблении, стоят дешево и доступны каждому потребителю.

Минусы материала связаны с тем, что при недостаточном соблюдении правил безопасности эксплуатации такой коптильни может привести к трагедии – если не удалить остатки газа полностью, то при контакте с огнем возможен взрыв.

Коптильня из газового баллона своими руками: чертежи и схемы
Коптильня из газового баллона своими руками: чертежи и схемы

к меню ↑

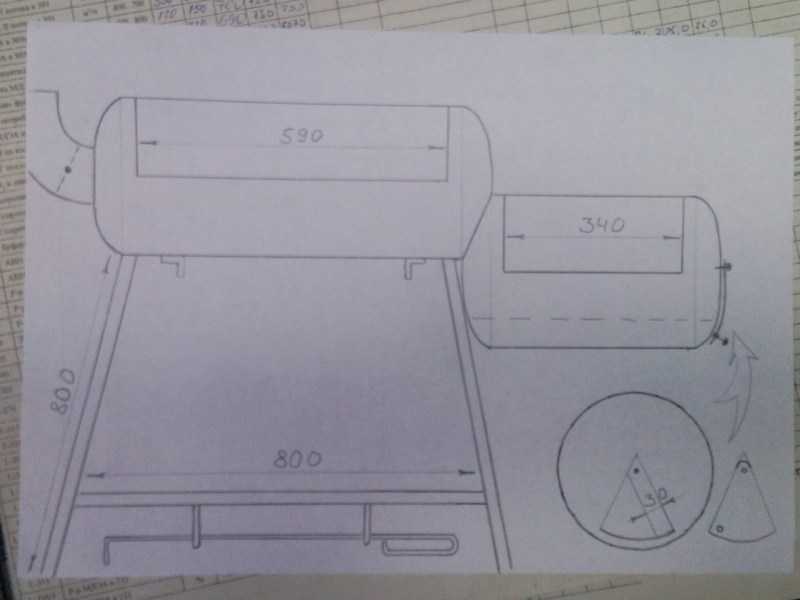

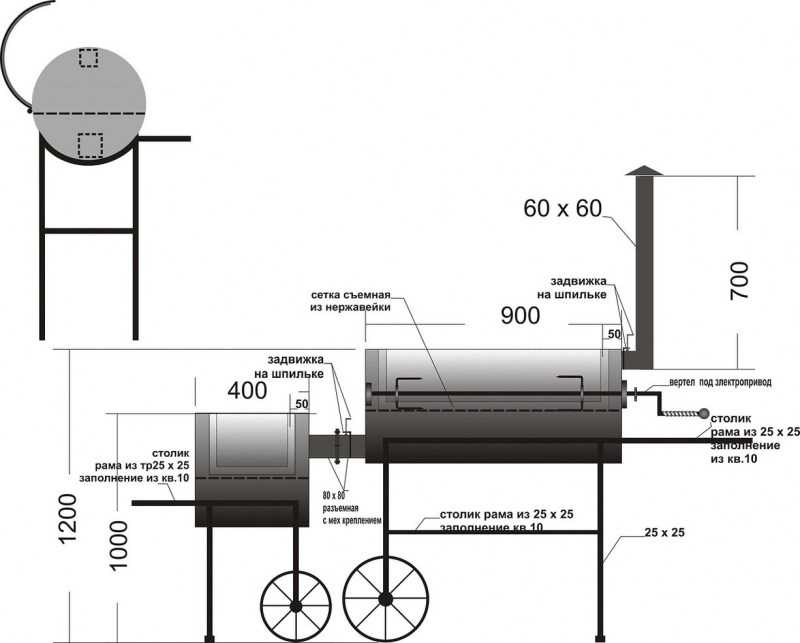

Схемы, чертежи и размеры коптилен из газового баллона

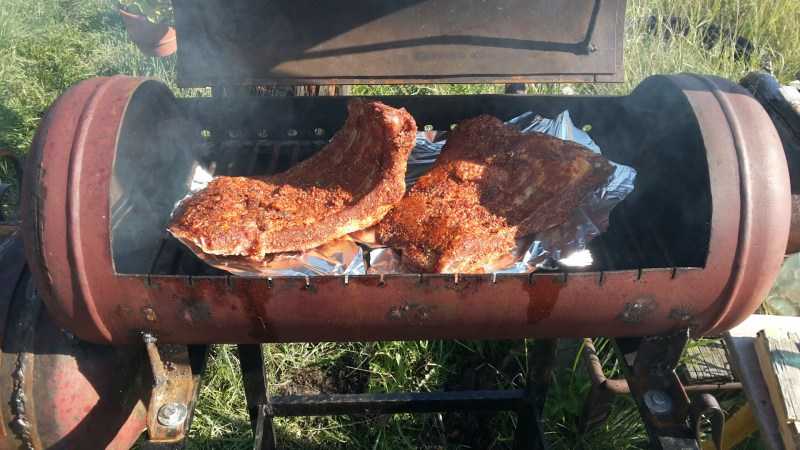

Для приготовления мяса на шампурах используются жаровни. Обычно они имеют следующие размеры:

  • могут быть разной длины, но расстояние между шампурами должно быть не меньше 8 см;
  • глубина емкости должна быть примерно 20 см, именно на таком расстоянии располагается мясо над углями;
  • в ширину установка должна быть в пределах 25-40 см.

Как сделать коптилку из газового баллона своими руками

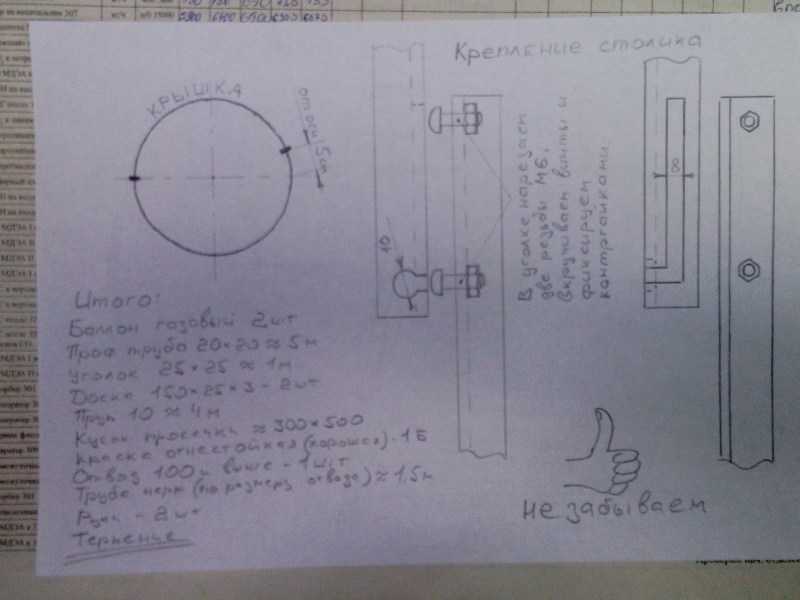

От правильно составленного эскиза зависят компактность и работа будущего мангала и коптильни

Как сделать коптилку из газового баллона своими руками
Примерный эскиз мангала-коптильни из баллона позволит продумать место для копчения продуктов
При установке стационарной жаровни высота над землей должна быть в пределах одного метра. Барбекю жарят на решетках. Размеры очага аналогичны, но ширина зависит от габаритов самой решетки. При установке гриля для равномерного приготовления мяса важно соорудить крышку.

Как сделать коптилку из газового баллона своими руками
Конструкции для холодного и горячего копчения одинаковы, но их элементы располагаются друг от друга на разном расстоянии

Коптильни из старых газовых баллонов могут отличаться по таким параметрам:

  1. Расположение топки.
  2. Установка дымовой камеры (способы и месторасположение крючков и решеток).
  3. Способы поступления и отведения дыма.

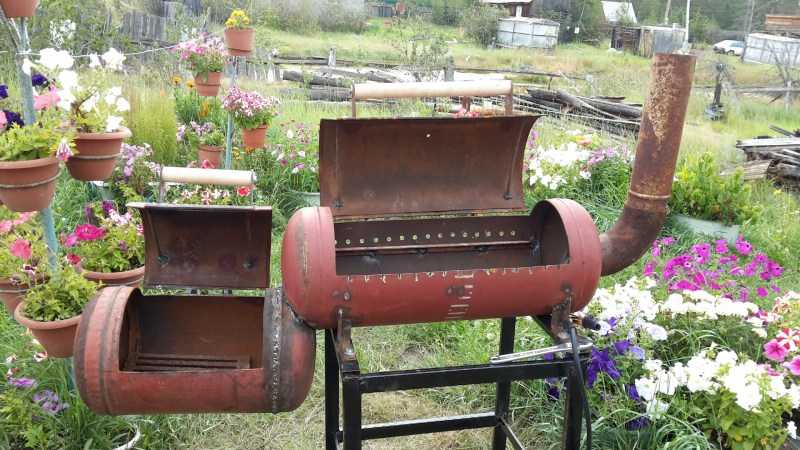

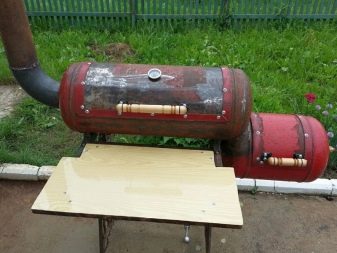

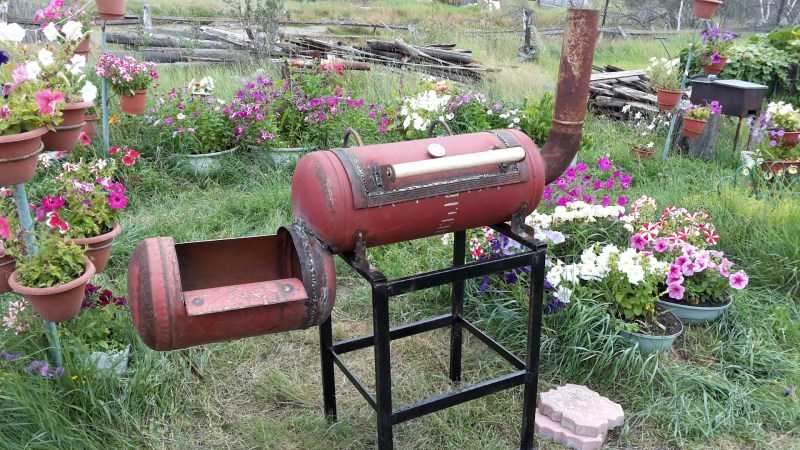

Например, иногда топку сооружают из второго баллона меньшего размера. Ее приваривают к камере для копчения. При отсутствии еще одного баллона топку делают из металлических пластин и соединяют трубами.

Можно сделать универсальное место для копчения. Если взять короткую трубу для дымохода, будет происходить горячее копчение. При удлинении трубы – холодное.

Как сделать коптилку из газового баллона своими руками

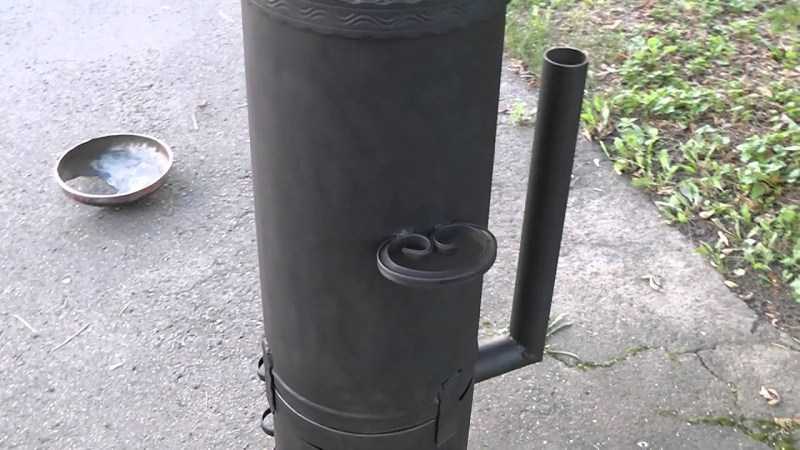

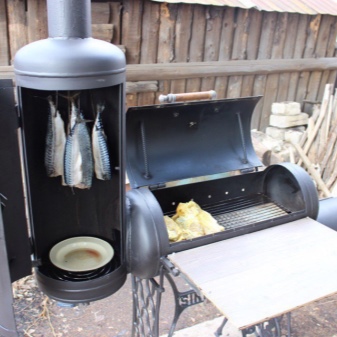

Благодаря вертикальной коптильне из газового баллона полноценно закоптится не только рыба, но и другие продукты

Как сделать коптилку из газового баллона своими руками

к меню ↑

Как сделать коптилку горячего копчения из газового баллона своими руками

Самодельную коптильню из газового баллона горячего копчения изготавливают следующим образом:

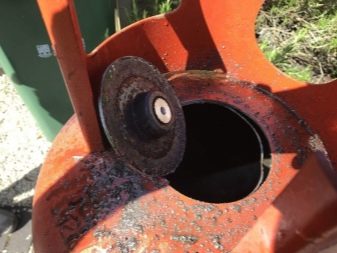

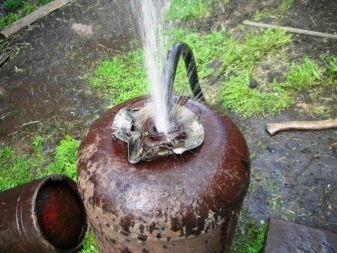

  1. Баллон освобождают от газа, выкручивают вентиль.

    Как сделать коптилку из газового баллона своими руками
    Действовать необходимо аккуратно, чтобы не нанести себе вреда

  2. Внутри емкость вымывают горячей водой и моющими средствами.

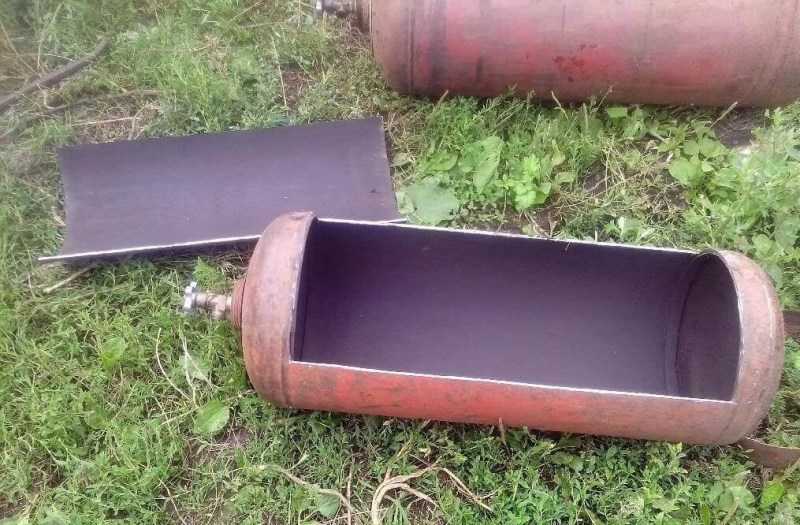

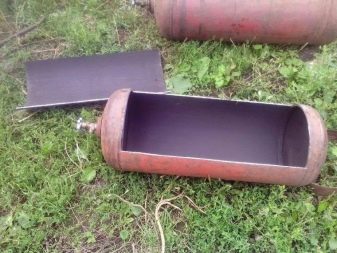

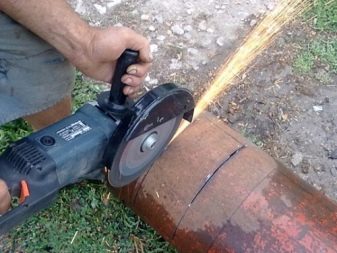

  3. Вырезают дверцу.
  4. Приваривают к краю двери металлическую полосу шириной 30 мм для закрытия щелей в дверном проеме.

    Как сделать коптилку из газового баллона своими руками

  5. Дверцу фиксируют на петлях. Прикрепляют крючок для удерживания ее в закрытом виде.

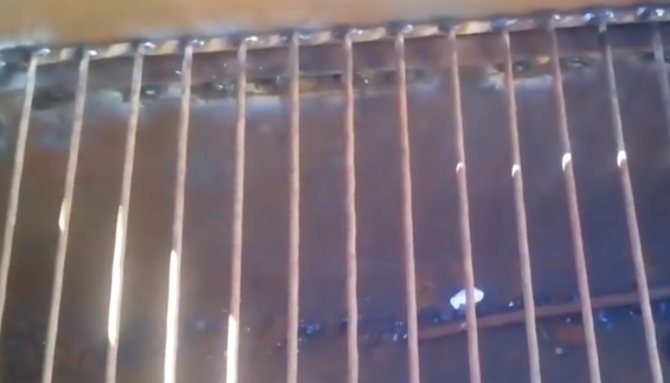

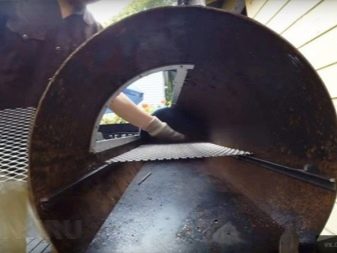

  6. Внутри приваривают крепления для решеток через каждые 15 см, на высоте 10 см от дна.

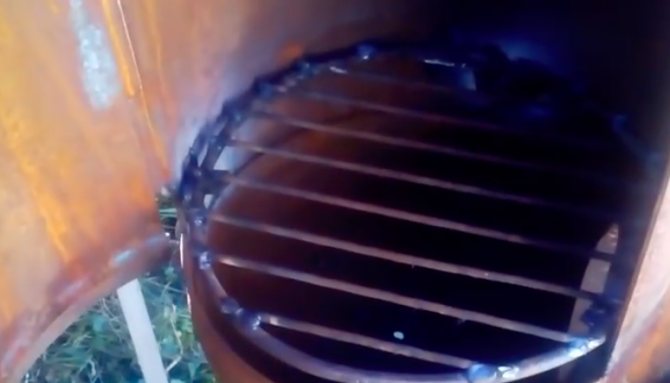

  7. Из проволоки изготавливают круглые решетки.
  8. Приваривают трубу для выхода жира к отверстию, где ранее был вентиль.

    Как сделать коптилку из газового баллона своими руками

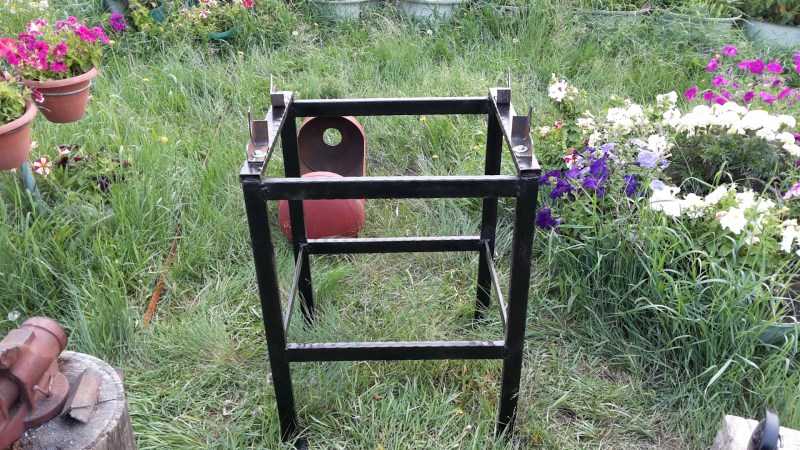

  9. Дополнительно делают подставку из кусков уголка.

Полученную коптильню рекомендуется использовать только на свежем воздухе, так как в ней отсутствует герметичность, и дым выходит наружу со всех сторон.

к меню ↑

Самодельные изделия из баллона

Большой объем и металлические стенки делают баллон пригодным для изготовления разных устройств, внутри которых можно коптить и жарить разные продукты.

Коптильня из газового баллона своими руками: чертежи и схемы

Умельцы уже готовы поделиться проверенными схемами изготовления:

Печи для казана – надо разрезать баллон или проделать в нем отверстие нужного диаметра, после чего приварить ко дну емкости ножки.

Коптильня из газового баллона своими руками: чертежи и схемы

Мангала – у баллона вырезается крышка, которую придется в дальнейшем установить обратно с помощью петель, также в стенках высверливаются отверстия для крепления шампуров, а сама емкость ложится на ножки.

Коптильня из газового баллона своими руками: чертежи и схемы
Коптильня из газового баллона своими руками: чертежи и схемы
Коптильня из газового баллона своими руками: чертежи и схемы
Коптильня из газового баллона своими руками: чертежи и схемы
Коптильня из газового баллона своими руками: чертежи и схемы
Коптильня из газового баллона своими руками: чертежи и схемы
Коптильня из газового баллона своими руками: чертежи и схемы
Коптильня из газового баллона своими руками: чертежи и схемы
Коптильня из газового баллона своими руками: чертежи и схемы
Коптильня из газового баллона своими руками: чертежи и схемы
Коптильня из газового баллона своими руками: чертежи и схемы
Коптильня из газового баллона своими руками: чертежи и схемы
Коптильня из газового баллона своими руками: чертежи и схемы
Коптильня из газового баллона своими руками: чертежи и схемы

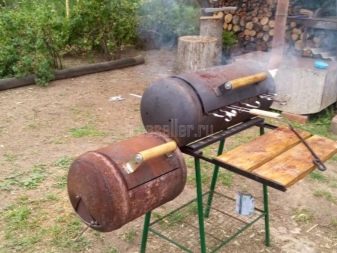

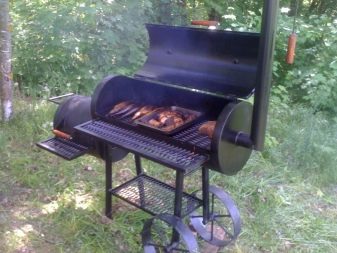

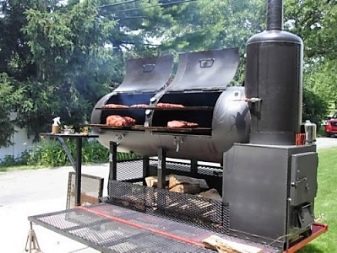

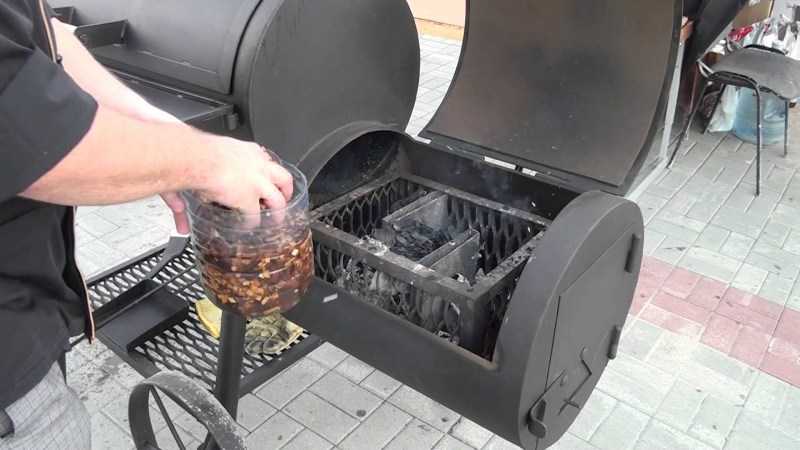

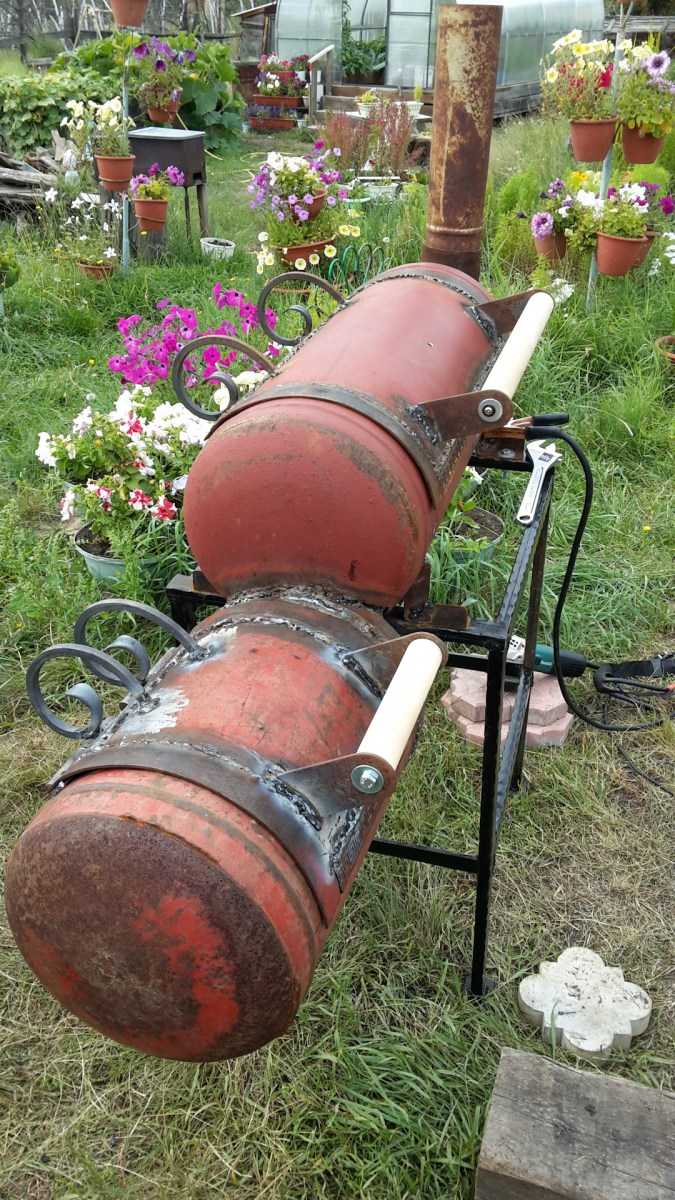

Коптильни с мангалом и барбекю – изготавливается как мангал, но с добавлением второй емкости для закладки и возгорания топлива (топка передает жар в мангал через трубу).

Коптильня из газового баллона своими руками: чертежи и схемы

Перечисленные устройства хороши своей пустотелостью, и поэтому они имеют незначительный вес. К их несущим ножкам выгодно крепить колеса для мобильности.

Коптильня из газового баллона своими руками: чертежи и схемы

к меню ↑

Холодное и горячее копчение

Прежде чем изготавливать коптильню, необходимо определиться со способом копчения, которое бывает:

  • Горячим – продукты питания готовятся под воздействием высокой температуры (плюс 40-120 градусов Цельсия);
  • Холодным – продукты проходят обработку дымом при температуре ниже 40 градусов Цельсия.

Коптильня из газового баллона своими руками: чертежи и схемы

Надо сказать, что последний вариант способствует длительному хранению готовых блюд, в то время как горячая коптильня из газового баллона делает пищу красивой и ароматной. При этом вкус в обоих случаях получается отменный.

Коптильня из газового баллона своими руками: чертежи и схемы

к меню ↑

Пошаговая инструкция по изготовлению

Чтоб сделать коптильню из газового баллона своими руками, необходимо для начала составить чертеж планируемой модели, а потом придерживаться следующей схемы:

  • возьмите баллон объемом 50 и более литров;
  • удалите оттуда весь газ, промойте многократно мыльным раствором и оставьте на несколько дней, после чего хорошенько прополощите;
  • промажьте мыльной пеной верхний клапан – это поможет вам убедиться в том, что весь оставшийся газ улетучился полностью;

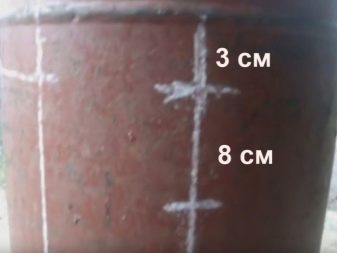

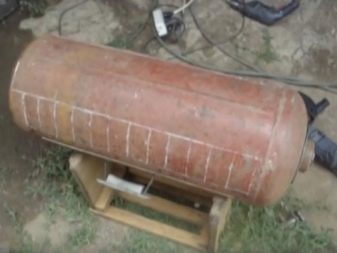

  • прочертите разметку на стенках емкости;

Коптильня из газового баллона своими руками: чертежи и схемы
Коптильня из газового баллона своими руками: чертежи и схемы
Коптильня из газового баллона своими руками: чертежи и схемы
Коптильня из газового баллона своими руками: чертежи и схемы

  • зафиксируйте петли, отшлифуйте все заостренные участки;
  • прикрепите ручки на внешней части дверки при помощи болгарки;
  • отрежьте крышку по линиям разметки;
  • соедините баллон с дверками;
  • установите подставку и ножки из подручных средств.

Коптильня из газового баллона своими руками: чертежи и схемы
Коптильня из газового баллона своими руками: чертежи и схемы
Коптильня из газового баллона своими руками: чертежи и схемы
Коптильня из газового баллона своими руками: чертежи и схемы
Коптильня из газового баллона своими руками: чертежи и схемы

    Основными элементами коптильни являются топка и дымоход – в их обустройстве и кроется основное различие между коптильней для разных способов копчения: холодного и горячего.

    Топку имеет смысл сварить из листов стали, либо взять баллон меньшего объема. Ее соединяют с баллоном через отверстие с другой стороны от вентиля. Длина труб зависит от того, какое копчение вы предпочитаете – при горячем длина труб должна быть минимальной, а при холодном лучше удалить элементы друг от друга на несколько метров. В качестве дымохода часто используют автомобильный ресивер.

    Внизу установки прикрепите лист металла и оберните фольгой – это будет поддон для сбора стекающего жира.

    Коптильня из газового баллона своими руками: чертежи и схемы
    Коптильня из газового баллона своими руками: чертежи и схемы
    Коптильня из газового баллона своими руками: чертежи и схемы

    к меню ↑

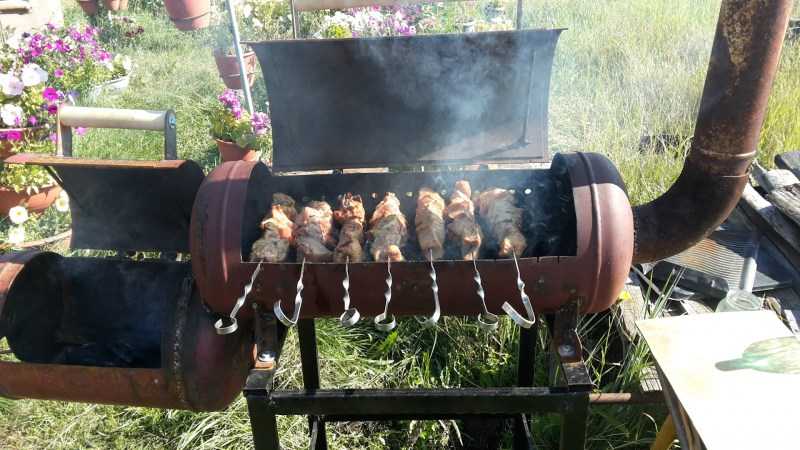

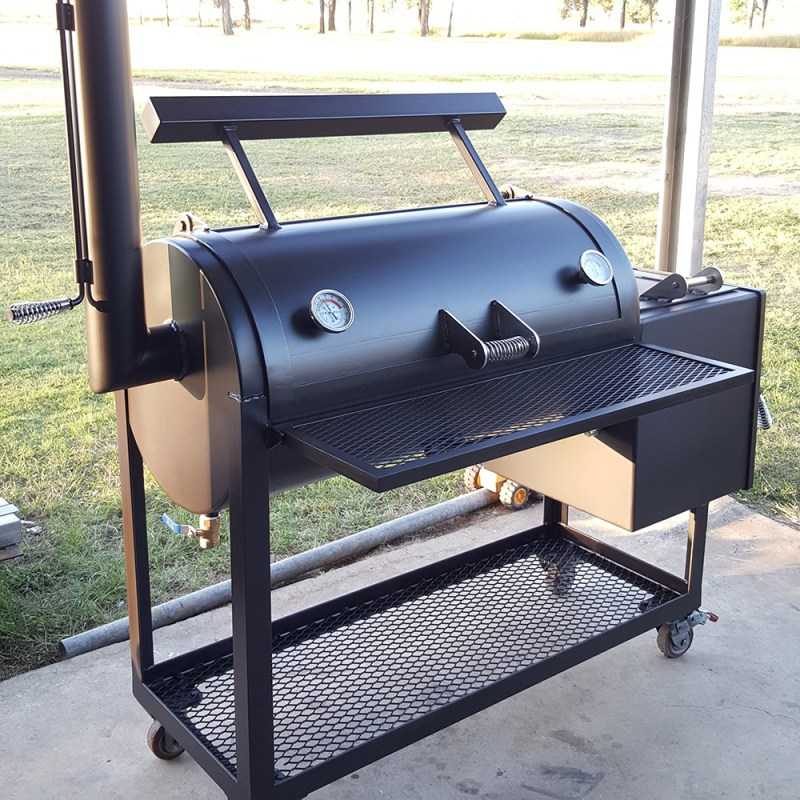

    Оригинальное соло: коптильня и мангал

    Оборудование будет состоять из 2-х частей: дымогенератора и жаровни. Поэтому нужно подготовить два резервуара по 50 и 20 литров. Затем мастер сделает чертеж или зарисовку, на которой отметит расположение отверстий для поддува и дверей. На следующем этапе подготовить инструменты и материалы:

    • дрель;
    • щетку по металлу;
    • болгарку;
    • сварочную установку;
    • строительный уголок или профиль;
    • ручки;
    • 4-6 шт. дверных петель;
    • трубу для дымохода (1,5 метра в длину и 10-12 см в диаметре);
    • решетку из прутьев.

    Основные инструменты и материалы в боевой готовности. Теперь можно приступать к созданию коптильни из газового баллона своими руками. Стоит отметить, что инструкция относится к установке для горячего способа копчения. Так, весь процесс делится на несколько основных этапов.

    Вырезание металла

    Дымогенератор и сам мангал – это колбы с крышками, поэтому вначале стоит отрезать горловину. Затем первый баллон сделать длиной в 50 см, а второй оставить в первоначальном виде. После этого в каждом из них вырезают:

    • окошко для поддува (10Х10 см, на дне и ближе к краю);
    • крышку по всему периметру резервуара.

    В основной емкости мастерить специальные приспособления для шампуров. С каждой стороны (друг напротив друга) формируют:

    • отверстия (12 шт. по 1 см в диаметре);
    • прорезы (глубина – 2 см).

    Из строительного уголка изготавливают колесник, высверливая дырочки по всей площади на расстоянии 5 см. Затем его приваривают к центральной зоне установки.

    Коптильню из баллона следует соединить с дымоходной трубой и топкой. Для этого в верхней части секции прорезают клапан для дымохода, а в другом нижнем углу – для дымогенератора.

    Сварочные работы

    Теперь следует правильно сложить вырезанные детали. Здесь и понадобится сварочный аппарат с электродами на 2-3 мм. Соединяются составные части в такой последовательности:

    • петли под крышки;
    • ручки;
    • уголки (по центру колбы, а также по бокам для решетки);
    • ножки;
    • вытяжная труба.

    При этом важно учесть, что к опорам приваривают поперечные балки для устойчивости оборудования. После этого состыкуют основную часть мангала-коптильни из газового баллона с самой топкой. При этом заслонки делают фиксируемого типа, чтобы регулировать горение, циркуляцию дыма и интенсивность тления. По такому же принципу к верхней части дымохода крепится пластина, чтобы можно было открывать и закрывать ее.

    Процесс вырезания и сварки требует предельной точности. Стыки должны быть ровными и без просветов. Чтобы сделать емкость максимально герметичной, по периметру вырезанных окон прикрепляют пластины из алюминия с зазором 2-3 см. Фиксируют их заклепками.

    Необычный макияж

    После таких пыльных работ, конструкцию приводят в презентабельный вид. Такой необычный «макияж» металлическому сооружению делают в несколько этапов:

    • швы выравнивают при помощи болгарки;
    • всю поверхность зачищают щеткой по металлу, а затем наждачной бумагой;
    • обрабатывают емкость обезжиривающим средством;
    • покрывают термостойким красителем.

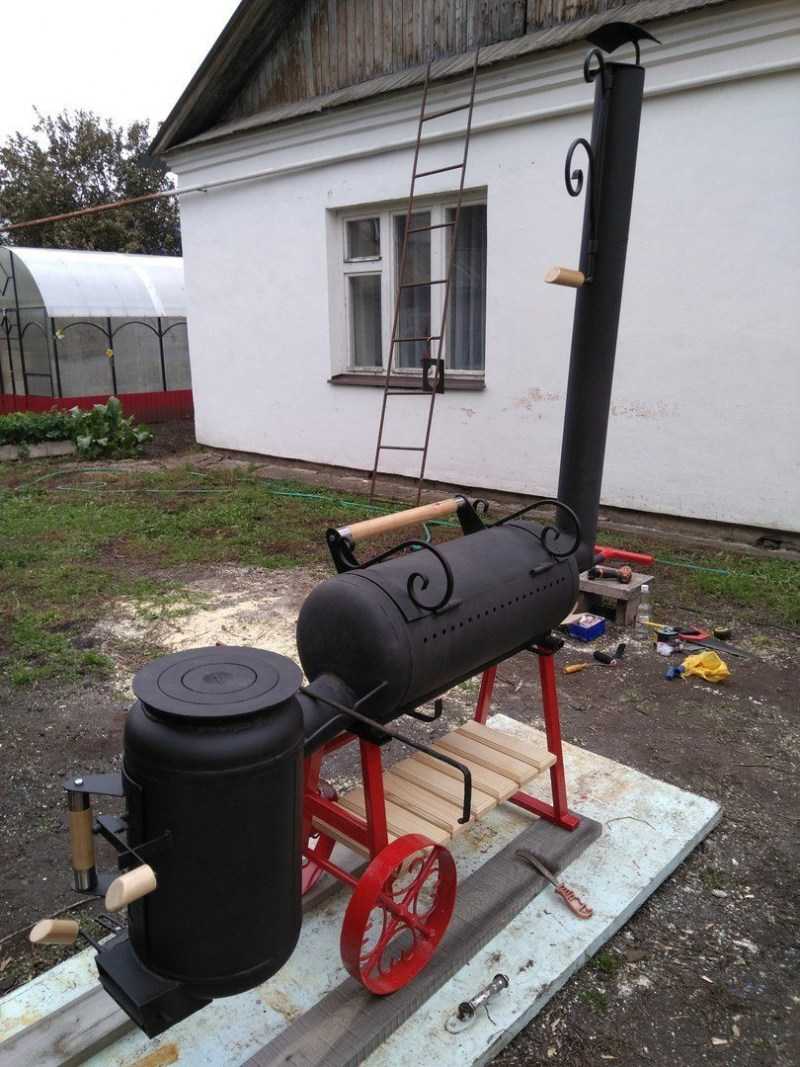

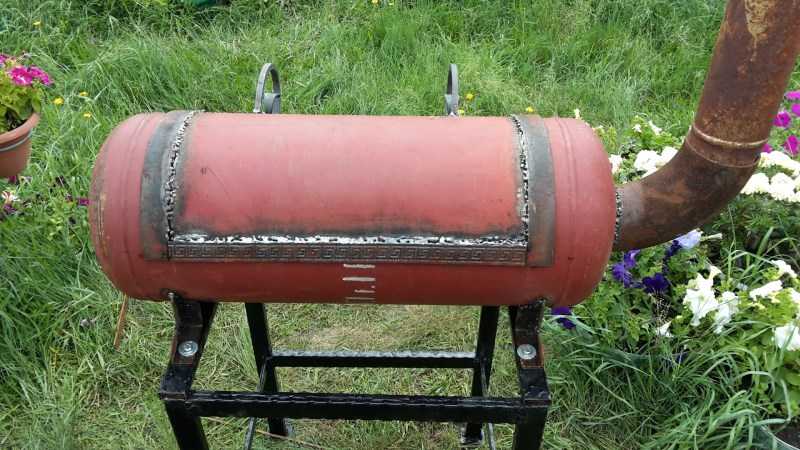

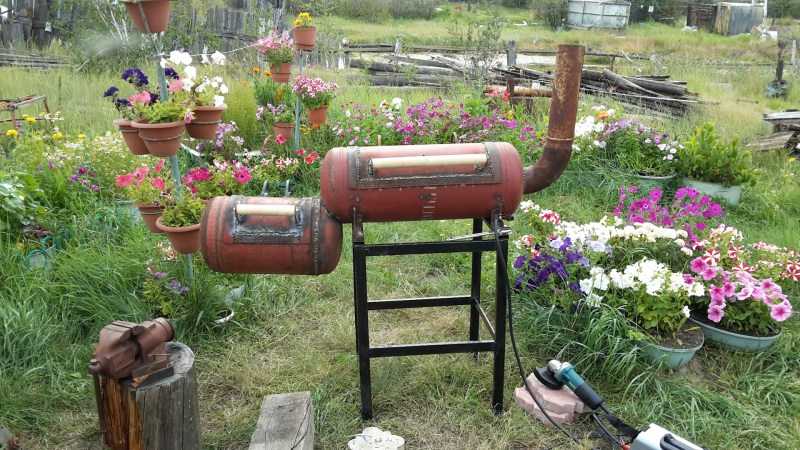

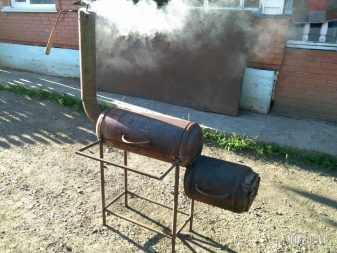

    На фото представлена коптильня из газового баллона своими руками, сделанная по приведенной выше инструкции. Некоторые элементы можно выполнить по-другому. Вместо заслонки многие предпочитают выпиливать полоски (до 5 мм шириной) на днище изделия.

    Топку часто мастерят из обычного металлического листа. Ее делают квадратной либо прямоугольной формы. Размер составляет 1/3 часть от самой жаровни.

    к меню ↑

    Сборка и сварка узлов

    Для придания жесткости, коптильня из баллона должна быть усилена ребрами жесткости. С этой целью на внутренней поверхности привариваются уголки из металла. Процедура сборки выполняется в следующей последовательности:

    1. Коптильня выставляется на подставку или к ней привариваются ножки.
    2. Соединяются вместе топка с камерой для копчения.
    3. Подсоединяется дымоход.

    После сварки всех элементов конструкции проводится проверка тяги. Если аппарат не функционирует должным образом, следует проверить правильность выполнения сборки.

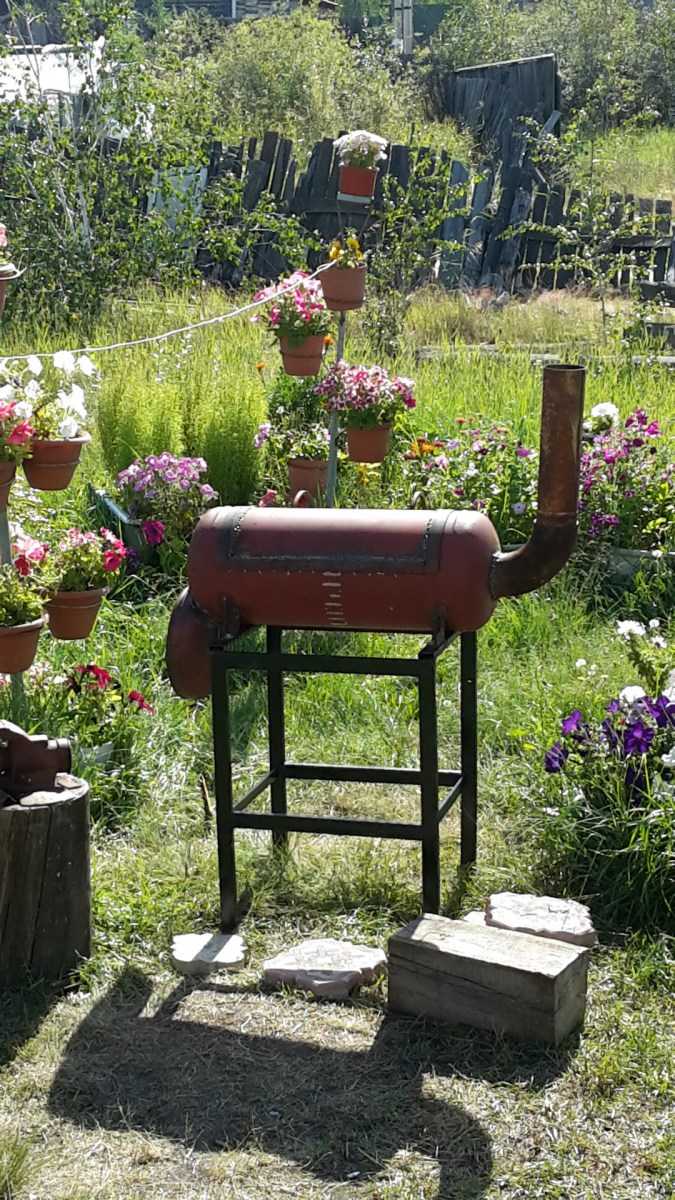

    Подставка для коптильни

    Если агрегат будет стационарным, то надежнее соорудить для него подставку. Используются для этого металлические уголки. Они крепятся сваркой к баллону перпендикулярно. Чтобы конструкция была более устойчивой, внизу профиль усиливается дополнительными металлическими уголками.
    Качество швов проверяется, поскольку коптильня должна выдерживать большой вес. Плюс стационарной конструкции в том, что на подставке можно соорудить дополнительные полочки для размещения дров и кухонных приспособлений.

    Изготовление и сварка ножек

    Если коптильня с газового баллона своими руками собирается как переносная конструкция, то рационально сделать съемные ножки.

    Чтобы была возможность снимать детали, их не приваривают к коптилке, а крепят на болты.

    Для этого в нижней части емкости просверливаются отверстия, а на ножках привариваются гайки.

    Изготовление дымохода и топки

    В отдельных случаях возможно разводить огонь непосредственно в корпусе коптильни. Практичнее соорудить отдельную топку, поскольку в таком случае удастся использовать агрегат и для холодного, и для горячего копчения. Для изготовления печи потребуется другой баллон, меньшей емкости.
    Топка делается по следующему принципу:

    1. В баллоне проделывается 2 отверстия: под поддувало и для загрузки топлива.
    2. Внутри между топкой и поддувало фиксируется колосник, чтобы исключить попадание огня в камеру.
    3. Независимо от типа копчения, необходимо соорудить дымоход. В случае с горячим копчением он может быть коротким. Для готовки холодным методом труба берется более длинная для качественного охлаждения дыма.

    Чтобы конструкция трансформировалась, соединение дымовода между камерой и топкой должно быть съемным, тогда удастся использовать агрегат для холодного и горячего копчения.

    Установка решетки и поддона

    В коптильную емкость устанавливается решетка для продуктов и поддон для сбора жира. В качестве решетки могут использоваться готовые приспособления:

    • решетки с ножками от микроволновок или духовых шкафов;
    • усовершенствованные приспособления из форм для пельменей и пр.

    Если диаметр готовых решеток не подходит к коптильне, то лучше соорудить подставку под продукты самостоятельно. Для этого используются прутья из металла. Если разместить внутри коптилки трубу, то с помощью крючков легко подвесятся тушки курицы или рыба.

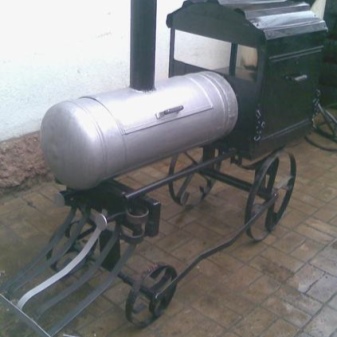

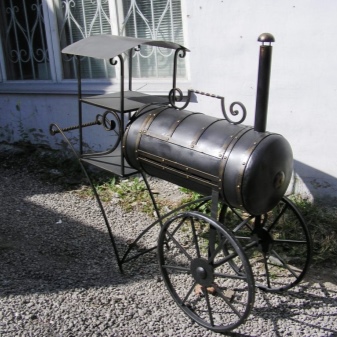

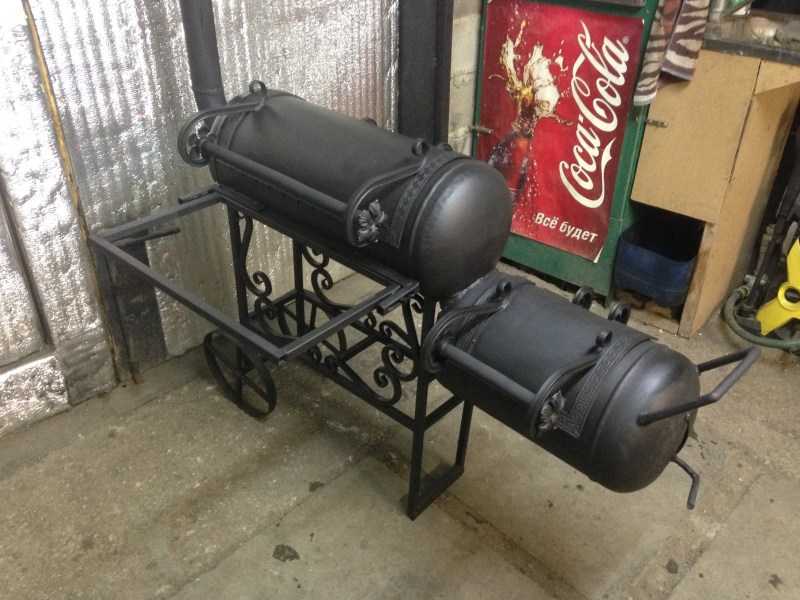

    Покраска и декорирование готовой конструкции

    Правильный подход к декорированию готовой конструкции позволит превратить коптильню в уникальный элемент экстерьера. Придать оригинальности помогут кованые детали: ножки, ручки. Для удобства перемещения аппарата по территории монтируются колесики. Монтаж дополнительной столешницы и подставок для продуктов, дров и посуды, ускорит и упростит процесс приготовления.

    к меню ↑

    Делаем детали для конструкции

    Необходимо заранее подготовить все важные элементы конструкции:

    1. Ножки. Их длина будет зависеть от высоты самого мангала. В качестве материала подойдут куски стальных труб. Они крепятся к днищу болтами с наружной резьбой либо привариваются. Можно сделать по типу переносной подставки, используя части старой швейной машины. Для стационарного мангала-коптильни-барбекю ножки выкладываются из кирпича, сваренных между собой колесных дисков автомобиля, украшаются ковкой.

      Ножки для мангала

    2. Крышка. Чтобы ее установить, нужно высверлить дырки под петли. Их крепят заклепками и приваривают. Съемная крышка получится, если оси шарниров направить в одну сторону.
    3. Ручки. Присоединяются к крышке болтами. При выборе модели обращайте внимание в первую очередь не на красивый дизайн, а на высокую жаростойкость металла, чтобы ваш мангал прослужил дольше.
    4. Дымоход. Делается из стальной трубы длиной 1,5–2 м. Врезается в верхнюю часть конструкции или в отверстие от вентиля. Необходим для копчения продуктов. При открытой мангальной крышке не используется.
    к меню ↑

    Необходимый инвентарь

    После удаления газа можно браться за инструменты. Их разновидность зависит от состояния баллона. Но в любом случае придется иметь под рукой:

    • Сварочный аппарат;
    • Болгарку;
    • Электродрель;
    • Слесарный и гаечные ключи.

    Отсюда вырисовывается список необходимых расходных материалов – электроды, болты, гайки, диски и сверла по металлу. Причем сверла должны быть разного диаметра.

    Коптильня из газового баллона своими руками: чертежи и схемы

    к меню ↑

    Дополнительные элементы

    Понятно, что для коптильни придется распилить еще один небольшой баллон вдоль или поперек. Выбор распиливания зависит от положения будущей топки. Главное, чтобы ее отверстие позволяло не только закладывать дрова, но также очищать от угля камеру сгорания.

    Коптильня из газового баллона своими руками: чертежи и схемы

    Топку не надо приваривать к коптильне. Трубу лучше врезать, чтобы конструкция была пригодна к быстрой сборке и разборке. В крайнем случае, на концах трубы, соединяющей коптильню с топкой, нарезается наружная резьба.

    Коптильня из газового баллона своими руками: чертежи и схемы

    Соответственно, коптильня из газового баллона своими руками вместе с топкой должны иметь отверстия с внутренней резьбой. То же самое касается дымоотвода в виде вертикальной трубы.

    Простой мангал приветствует разве что несущую часть. Но его также можно дополнить дымоотводом. Правда, придется соблюсти центр тяжести, чтобы готовая конструкция под весом боковой трубы не валилась. Это требование особенно касается коптильни, идущей с топкой.

    Коптильня из газового баллона своими руками: чертежи и схемы

    Чтобы последняя, будучи заполненной дровами, не наклоняла отдел для приготовления продуктов, надо соблюсти следующие моменты:

    • Во-первых, коптильня должна находиться в горизонтальном положении, т.е. лежать;
    • Во-вторых, вес топки не должен превышать вес коптильни (поэтому последняя идет большой);
    • В-третьих, ниже конструкции должны быть устроены ножки или другие несущие элементы.

    Также балансировке способствует врезание дымоотвода с другой стороны и установка ребер жесткости на баллон-коптильню.

    Коптильня из газового баллона своими руками: чертежи и схемы

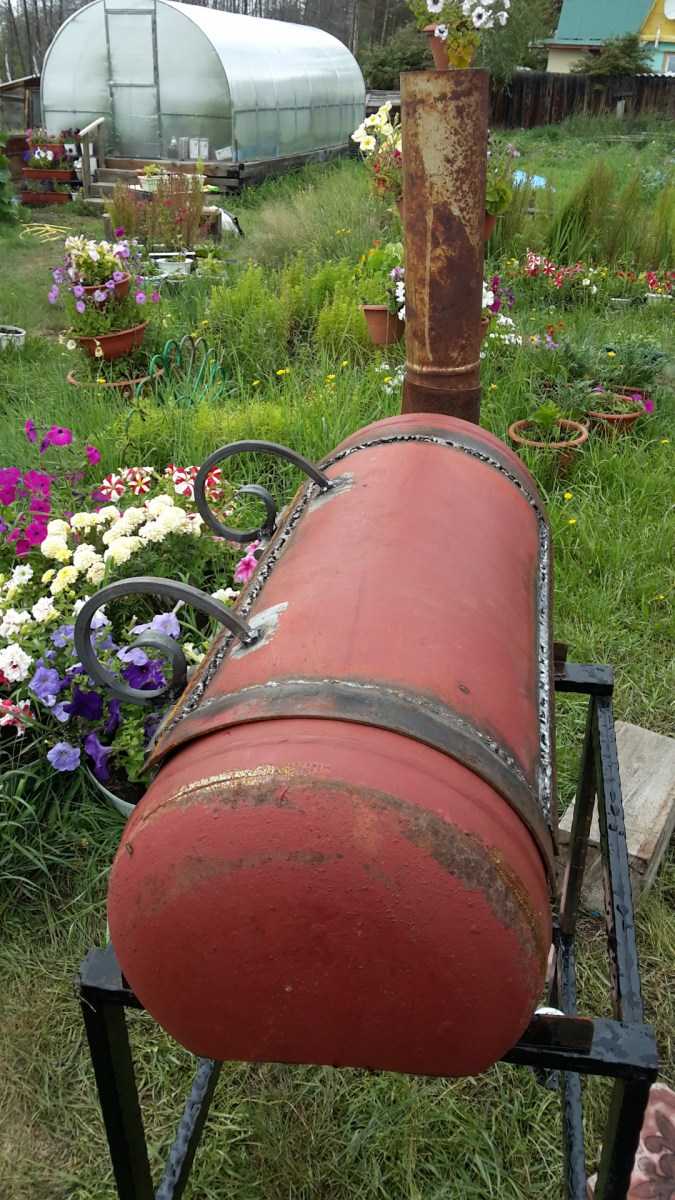

    Отдельного внимания заслуживает дверь-крышка. Она должна плотно прилегать к стенкам проема и иметь ручку, как показано на многих фото коптильни из газового баллона.

    Коптильня из газового баллона своими руками: чертежи и схемы

    Причем ручка завершается деревянной накладкой, которую необходимо предварительно пропитать антипиреном. В крайнем случае, металлическая рукоятка обматывается изоляционной лентой или обхватывается отрезком резинового шланга.

    Коптильня из газового баллона своими руками: чертежи и схемы

    И конечно, перед сборкой конструкции в лежачем баллоне надо проделать отверстия под мангал. Чтобы сверление не предвещало сложностей, доступ к внутреннему пространству должен быть большим. Это требование соблюдается посредством предварительного распиливания большого проема под дверь-крышку.

    Коптильня из газового баллона своими руками: чертежи и схемы

    к меню ↑

    Сооружение ножек

    Чтобы продукты и жар не опрокинулись, коптильне придается устойчивость. Для такой цели подойдут ножки, которые привариваются к изделию. В качестве опоры потребуется приобрести трубы или уголки. Важно, чтобы эти элементы были одной длины, в идеале — 80−100 см. К меткам приставляются детали и прикрепляются сваркой.

    Предпочтительнее делать опоры съемными. К емкости привариваются 4 болта. Далее берутся 4 трубки одинакового диаметра с болтами. В трубках изготовляется резьба, и в дальнейшем они накручиваются на болты. Таким способом трубки можно отвинтить в любую минуту, а конструкцию поместить в автомобиль.

    Вместо ножек можно соорудить более сложную конструкцию, при которой появится возможность транспортировки коптильни по всему двору без каких-либо затруднений. Технология монтажа опор такая же, но в нижней части уголков приделываются маленькие колеса. Такие колеса можно снять с детского велосипеда, если такой транспорт имеется в наличии.

    Зачастую основа коптильня делается не съемной. Наоборот, конструкцию дополнительно усиливают, чтобы она получилась стационарной. Тогда и риски опрокидывания существенно снижаются

    к меню ↑

    Проверка тяги

    Хоть готовую конструкцию рекомендуется завершать покраской, в преддверии нанесения декоративного слоя надо проверить тягу. Дело в том, что после подсоединения всех элементов из дымохода может не выходить дым.

    Коптильня из газового баллона своими руками: чертежи и схемы

    Бывает так, что внутрь коптильни не поступает жар. Поэтому приходится разбирать конструкцию, чтобы:

    • Расположить топку ниже коптильни на 20-30 см;
    • Увеличить диаметр трубы;
    • Очистить дымоход и соединительную магистраль от возможного налета;
    • Установить изделие под открытым небом.

    Последний пункт объясняется тем, что деревья и прочие высокие объекты, расположенные рядом с конструкцией, ухудшают тягу.

    Коптильня из газового баллона своими руками: чертежи и схемы

    При качественной тяге можно переходить к обработке элементов снаружи и изнутри.

    к меню ↑

    Финал

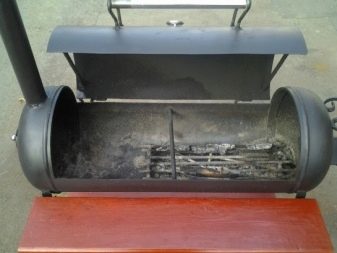

    Чуть не забыл о решетке в мангале: туда нужно приделать решетку, подходящую по размеру, но так, чтобы она была не намертво зафиксирована.

    Коптильня из газового баллона своими руками: чертежи и схемы

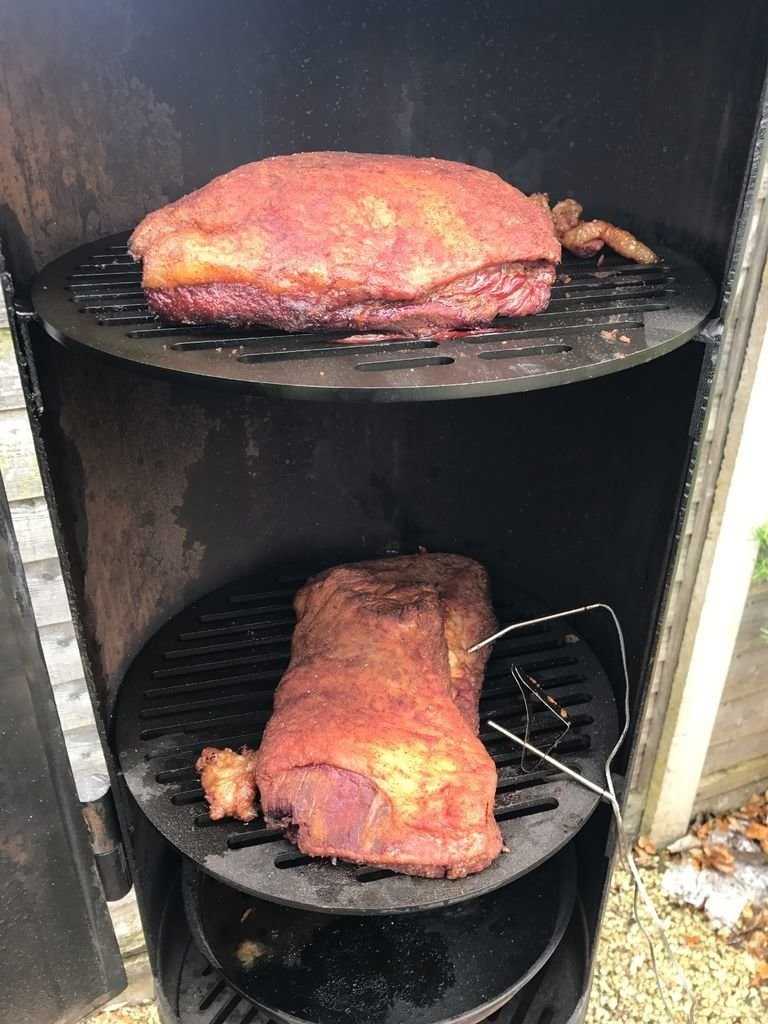

    Внутренности коптильни тоже оборудованы ручкой и решетками: сверху и снизу. На них можно цеплять тушки цыплят и окорока. Все сетки делаются вручную при наличии минимальных расчетов и трудов.

    Коптильня из газового баллона своими руками: чертежи и схемы
    На трубе нужна заслонка, которой Вы сможете управлять снизу: она регулирует количество дыма.

    Коптильня из газового баллона своими руками: чертежи и схемы
    Потом стоит покрасить агрегат термостойкой краской, чтобы он был не только полезным, но и красивым, а соседи гадали, где Вы купили такую штуку.

    к меню ↑

    Правила техники безопасности, которые нужно помнить

    Пропановый баллон находится под давлением, поэтому пока в нем есть газ, не должно быть никаких источников возгорания. Это важно, поскольку при откручивании вентиля многие используют молоток для удаления ржавчины, при этом может возникнуть искра, что приведет к возгоранию. Главное правило при работе – аккуратность и четкое следование инструкции.

    к меню ↑

    Удаление газа из баллона

    Чтобы очистить баллон от остатков газа, необходимо открутить вентиль. Со старыми емкостями сделать это сложно, так как он может поржаветь. Потребуется сбить его молотком или другим твердым предметом. Делается это осторожно, чтобы исключить возгорание от искры. Для проверки степени очистки баллона выполняют такие действия:

    1. Через тонкий шланг емкость заполняется водой. Шланг необходим, чтобы в верхней части не образовалась воздушная пробка. Когда баллон будет заполнен доверху, это значит, что газа внутри не осталось.
    2. Второй вариант проверки – поджигание тряпки, помещенной в емкость. Для этого баллон укладывается горизонтально, кусок тряпки смачивается в горючей жидкости и помещается в горловину. После поджигания нужно отойти на безопасное расстояние. Если после сгорания тряпки слышен громкий хлопок, то газ из емкости удален полностью.

    Удостоверившись в отсутствии газа, можно приступать к дальнейшим действиям. Работа с такой емкостью будет безопасной.

    к меню ↑

    Разметка и разрезание

    Очищенная емкость укладывается на бок. С помощью маркера или мелка отрезается боковая часть с отступом от краев на 10-15 см. Последнюю сторону отрезать сразу не нужно. Она буде срезана после приваривания петель. Так удастся обеспечить плотное прилегание крышки к коптильне.

    На этом этапе следует разметить и вырезать:

    1. Отверстие для дымохода. Проделывается в верхней части, возле горловины емкости.
    2. Вход для дымогенератора. Выполняется в зависимости от выбранного типа копчения. Для холодного приготовления делается круглый срез под трубу небольшого диаметра.
    3. Отверстия для крепления решеток или размещения шампуров.

    Как только все проемы готовы, приступайте к сборке деталей. Все крепления должны быть прочными и надежными, а также максимально герметичными.

    к меню ↑

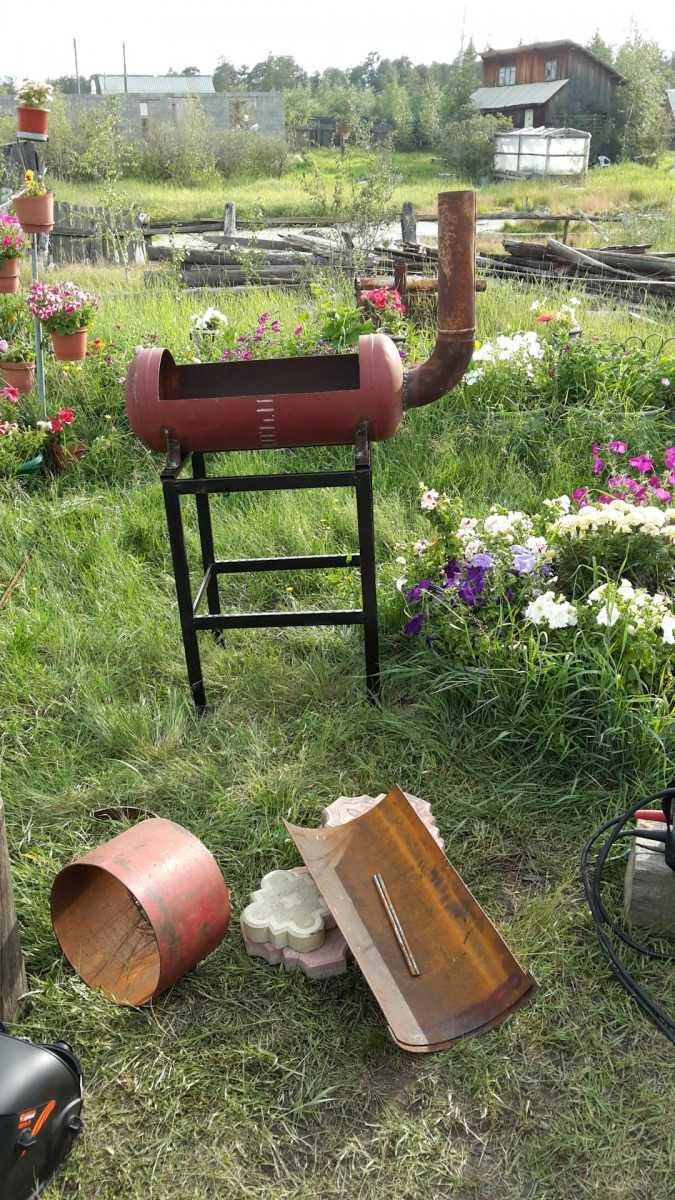

    Изготовление крышки

    После крепления петель, крышку можно срезать до конца. Вверху приваривается ручка. Использовать для этого можно различные материалы, но в любом случае необходимо подумать об удобстве и безопасности, поэтому лучше обернуть рукоятку огнеупорной тканью.

    к меню ↑

    Советы

    Напоследок еще несколько советов:

    • по окончании работ можно покрыть коптильню эмалью черного цвета – по отзывам конструкция таким образом приобретет стильный и эстетичный вид;
    • по мере эксплуатации установки она будет пачкаться копотью – это никак не влияет на качество готовящейся пищи;
    • откажитесь от использования металлических щеток для мытья коптильни – абразивы попросту снимут и эмаль и вызовут появление коррозии металла;
    • перед первым копчением проведите холостую топку: так вы окончательно избавитесь от сторонних запахов, в противном случае рыба или мясо может приобрести неприятный привкус.

    Коптильня из газового баллона своими руками: чертежи и схемы
    Коптильня из газового баллона своими руками: чертежи и схемы

    к меню ↑

    Рекомендации по использованию

    Даже если вы обработали свой мангал антикоррозийным покрытием, не рекомендуется оставлять изделие под дождем или снегом. Оптимальное место для монтажа – навес. Когда наступает холодное время года, сооружение следует отправить в гараж, сарай или иное помещение хозяйственного назначения.

    Изучите некоторые рекомендации по правильному использованию мангала:

    • При разведении огня следует разделить внутреннюю зону конструкции на две части. В той, где присутствует большое количество жара, следует производить готовку мяса. В зоне с более низкой температурой – запекать рыбу или овощи.
    • Не рекомендуется часто переворачивать шампур. Для хорошей прожарки потребуется всего лишь два раза перевернуть мясо.
    • Угли должны обладать красным цветом с серым налетом.

    Коптильня из газового баллона своими руками: чертежи и схемы

    • Следите за тем, чтобы мясо не обугливалось. Черный налет на продукте является прямым путем к различным раковым болезням. Также не стоит употреблять в пищу мясо со слабой прожаркой. Такие продукты способны вызвать заражение гельминтами.
    • С помощью нескольких веток от фруктовых деревьев вы сможете придать мясу особый аромат.
    • Если вы осуществляете готовку в дождь, не следует переставлять свой мангал в помещение. Плохой уровень тяги повысит концентрацию угарных газов.
    • Чтобы исключить пожар, поместите сооружение на удалении от легковоспламеняющихся вещей. Рядом с ножками не должна располагаться трава, доски или ветки. Золу нельзя выбрасывать сразу, так как она может тлеть сутки, что также может вызвать возгорание.

    Данные рекомендации помогут вам приготовить вкусный шашлык для гостей, а также продлить срок службы мангала.

    Коптильня из газового баллона своими руками: чертежи и схемы

    [spoiler title="Источники"]

    • https://stroy-podskazka.ru/koptilnya/iz-gazovogo-ballona/
    • https://okmangal.ru/mangaly-barbekyu/mangal-koptilnya-iz-gazovogo-ballona/
    • https://kamuflyzh.ru/tehnologii/koptilnya-holodnogo-kopcheniya-iz-gazovogo-ballona.html
    • https://podelki.expert/koptilnya-iz-gazovogo-ballona/
    • https://glav-dacha.ru/koptilnya-iz-gazovogo-ballona/
    • https://besedkibest.ru/pechi/mangal-koptilnya-iz-gazovyh-ballonov/
    • https://kupi-krasku.ru/otdelka/mangal-iz-gazovogo-ballona-s-koptilnej.html
    • https://1pokopcheniyu.ru/koptilnya/iz-gazovogo-ballona
    • https://kupi-krasku.ru/oborudovanie/kak-sdelat-koptilnyu-iz-gazovogo-ballona.html

    [/spoiler]


    Вверх
    Вверх
