1 Контроллеры для солнечных батарей

Электронный модуль, называемый контроллером для солнечной батареи, предназначен выполнять целый ряд контрольных функций в процессе заряда/разряда аккумулятора солнечной батареи.

Когда на поверхность солнечной панели, установленной, к примеру, на крыше дома, падает солнечный свет, фотоэлементами устройства этот свет преобразуется в электрический ток.

Полученная энергия, по сути, могла бы подаваться непосредственно на аккумулятор-накопитель. Однако процесс зарядки/разрядки АКБ имеет свои тонкости (определённые уровни токов и напряжений). Если пренебречь этими тонкостями, АКБ за короткий срок эксплуатации попросту выйдет из строя.

Чтобы не иметь таких грустных последствий, предназначен модуль, именуемый контроллером заряда для солнечной батареи.

Помимо контроля уровня заряда аккумулятора, модуль также отслеживает потребление энергии. В зависимости от степени разряда, схемой контроллера заряда аккумулятора от солнечной батареи регулируется и устанавливается уровень тока, необходимый для начального и последующего заряда.

В зависимости от мощности контроллера заряда аккумуляторных батарей солнечной энергетической установки, конструкции этих устройств могут иметь самую разную конфигурацию

В общем, если говорить простым языком, модуль обеспечивает беззаботную «жизнь» для АКБ, что периодически накапливает и отдаёт энергию устройствам-потребителям.

к меню ↑

1.1 Вступление

Несмотря на привлекательность идеи солнечной энергетики, ее реальное внедрение в энергоснабжение сельских и дачных домов условно рентабельно только на широтах Краснодарского края и южнее. Тем не менее, энтузиасты приобретают солнечные панели с максимальной мощностью от 40 до 100 ватт и пробуют использовать системы на их основе в качестве резервного источника питания для аварийного освещения и компьютерной техники. Как правило, эти люди обладают руками, растущими из правильного места, и знают практическую электронику. Вот именно для их подготовлена эта статья.

к меню ↑

1.2 Необходимость

При максимальном заряде аккумулятора, контроллер будет регулировать подачу тока на него, уменьшая ее до необходимой величины компенсации саморазряда устройства.  Если же аккумулятор полностью разряжается, то контроллер будет отключать любую входящую нагрузку на устройство.

Необходимость этого устройства можно свести к следующим пунктам:

  1. Зарядка аккумулятора многостадийная;
  2. Регулировка включения/отключения аккумулятора при заряде/разряде устройства;
  3. Подключение аккумулятора при максимальном заряде;
  4. Подключение зарядки от фотоэлементов в автоматическом режиме.

Контроллер заряда аккумулятора для солнечных устройств важен тем, что выполнение всех его функций в исправном режиме сильно увеличивает срок службы встроенного аккумулятора.

к меню ↑

1.3 Применяемые на практике виды

На промышленном уровне налажен и осуществляется выпуск двух видов электронных устройств, исполнение которых подходит для установки в схему солнечной энергетической системы:

  1. Устройства серии PWM.
  2. Устройства серии MPPT.

Первый вид контроллера для солнечной батареи можно назвать «старичком». Такие схемы разрабатывались и внедрялись в эксплуатацию ещё на заре становления солнечной и  ветряной энергетики.

Принцип работы схемы PWM контроллера основан на алгоритмах широтно-импульсной модуляции. Функциональность таких аппаратов несколько уступает более совершенным устройствам серии MPPT, но в целом работают они тоже вполне эффективно.
Контроллер для солнечных батарей
Одна из популярных в обществе моделей контроллера заряда АКБ солнечной станции, несмотря на то, что схема устройства выполнена по технологии PWM, которую считают устаревшей

Конструкции, где применяется технология Maximum Power Point Tracking (отслеживание максимальной границы мощности), отличаются современным подходом к схемотехническим решениям, обеспечивают большую функциональность.

Но если сравнивать оба вида контроллера и, тем более, с уклоном в сторону бытовой сферы, MPPT устройства выглядят не в том радужном свете, в котором их традиционно рекламируют.

Контроллер типа MPPT:

  • имеет более высокую стоимость;
  • обладает сложным алгоритмом настройки;
  • даёт выигрыш по мощности только на панелях значительной площади.

Этот вид оборудования больше подходит для систем глобальной солнечной энергетики.
mppt контроллер для солнечных батарей
Контроллер, предназначенный под эксплуатацию в составе конструкции солнечной энергетической установки. Является представителем класса аппаратов MPPT – более совершенных и эффективных

Под нужды обычного пользователя из бытовой среды, имеющего, как правило, панели малой площади, выгоднее купить и с тем же эффектом эксплуатировать ШИМ-контроллер (PWM).

к меню ↑

1.4 Функции

Контролеры созданы для:

  1. Наблюдения за процессом зарядки. При восстановлении емкости от 0 до 10% работает предварительное накопление емкости. От 10 до 70-80% происходит увеличение скорости наполнения постоянным током. Дозарядка проходит медленнее, из-за увеличившегося сопротивления в цепи.
  2. Регулировки просадок. Защищает электрическую цепь от короткого замыкания, просадок напряжения.
  3. Блокировки перезаряда. У каждой батареи есть лимит максимального напряжения (у Li-Ion он составляет около 4,2 В). Достигнув указанной цифры, питание автоматически отключается, препятствуя вздутию и взрыву АКБ.
  4. Защиты от глубокой разрядки. Если напряжение аккумулятора падает ниже критического значения (3 В в Li-Ion), происходит потеря номинальной емкости, уменьшается время автономной работы.
  5. Балансировки. Следит за равномерной зарядкой всех звеньев электросхемы, увеличивая срок службы элемента питания.
  6. Наблюдения за температурой. При перегреве или переохлаждении срабатывает терморезистор, который отключает питание, поданное на батарею.

Все параметры задают микросхеме или контролеру на этапе производства.

к меню ↑

1.5 Конструктивные особенности

При пиковом значении тока более 3 А для транзистора Q3 необходим теплоотвод. Разумеется, полевой МОП-транзистор не утратит работоспособность без заметного ухудшения параметров при температурных значениях в пределах 100 градусов, но в случае желания иметь уверенно работающий прибор, радиатор необходим.

В качестве дросселя L1 использован дроссель режекторного фильтра от блока питания компьютера. Обмотки дросселя соединены последовательно. При токах более 5 А дроссель может нагреваться до 60 градусов, но это не влияет на надежность устройства.

к меню ↑

1.6 Параметры выбора

Критериев выбора всего два:

  1. Первый и очень важный момент – это входящее напряжение. Максимум данного показателя должен быть выше примерно на 20% от напряжения холостого хода солнечной батареи.
  2. Вторым критерием является номинальный ток. Если выбирается типаж PWN, то его номинальный ток должен быть выше, чем ток короткого замыкания у батареи примерно на 10%. Если выбирается МРРТ, то его основная характеристика – это мощность. Этот параметр должен быть больше, чем напряжение всей системы, умноженной на номинальный ток системы. Для расчетов берется напряжение при разряженных аккумуляторах.

к меню ↑

2 Структурные схемы контроллеров

Принципиальные схемы контроллеров PWM и MPPT для рассмотрения их обывательским взглядом – это слишком сложный момент, сопряжённый с тонким пониманием электроники. Поэтому логично рассмотреть лишь структурные схемы. Такой подход понятен широкому кругу лиц.

к меню ↑

2.1 Вариант #1 – устройства PWM

Напряжение от солнечной панели по двум проводникам (плюсовой и минусовой) приходит на стабилизирующий элемент и  разделительную резистивную цепочку. За счёт этого куска схемы получают выравнивание потенциалов входного напряжения и в какой-то степени организуют защиту входа контроллера от превышения границы напряжения входа.

Здесь следует подчеркнуть: каждая отдельно взятая модель аппарата имеет конкретную границу по напряжению входа (указано в документации).
Схема контроллера PWM
Так примерно выглядит структурная схема устройств, выполненных на базе PWM технологий. Для эксплуатации в составе небольших бытовых станций такой схемный подход обеспечивает вполне достаточную эффективность

Далее напряжение и ток ограничиваются до необходимой величины силовыми транзисторами. Эти компоненты схемы, в свою очередь, управляются чипом контроллера через микросхему драйвера. В результате на выходе пары силовых транзисторов устанавливается нормальное значение напряжения и тока для аккумулятора.

Также в схеме присутствует датчик температуры и драйвер, управляющий силовым транзистором, которым регулируется мощность нагрузки (защита от глубокой разрядки АКБ). Датчиком температуры контролируется состояние нагрева важных элементов контроллера PWM.

Обычно уровень температуры внутри корпуса или на радиаторах силовых транзисторов. Если температура выходит за границы установленной в настройках, прибор отключает все линии активного питания.

к меню ↑

2.2 Вариант #2 – приборы MPPT

Сложность схемы в данном случае обусловлена её дополнением целым рядом элементов, которые выстраивают необходимый алгоритм контроля более тщательно, исходя из условий работы.

Уровни напряжения и тока отслеживаются и сравниваются схемами компараторов, а по результатам сравнения определяется максимум мощности по выходу.
Схема MPPT контроллера
Схемное решение в структурном виде для контроллеров заряда, основанных на технологиях MPPT. Здесь уже отмечается более сложный алгоритм контроля и управления периферийными устройствами

Главное отличие этого вида контроллеров от приборов PWM в том, что они способны подстраивать энергетический солнечный модуль на максимум мощности независимо от погодных условий.

Схемой таких устройств реализуются несколько методов контроля:

  • возмущения и наблюдения;
  • возрастающей проводимости;
  • токовой развёртки;
  • постоянного напряжения.

А в конечном отрезке общего действия применяется ещё алгоритм сравнения всех этих методов.

к меню ↑

3 Способы подключения контроллеров

Рассматривая тему подключений, сразу нужно отметить: для установки каждого отдельно взятого аппарата характерной чертой является работа с конкретной серией солнечных панелей.

Так, например, если используется контроллер, рассчитанный на максимум  входного напряжения 100 вольт, серия солнечных панелей должна выдавать на выходе напряжение не больше этого значения.
Схема баланса напряжений
Любая солнечная энергетическая установка действует по правилу баланса выходного и входного напряжений первой ступени. Верхняя граница напряжения контроллера должна соответствовать верхней границе напряжения панели

Прежде чем подключать аппарат, необходимо определиться с местом его физической установки. Согласно правилам, местом установки следует выбирать сухие, хорошо проветриваемые помещения. Исключается присутствие рядом с устройством легковоспламеняющихся материалов.

Недопустимо наличие в непосредственной близости от прибора источников вибраций, тепла и влажности. Место установки необходимо защитить от попадания атмосферных осадков и прямых солнечных лучей.

к меню ↑

3.1 Техника подключения моделей PWM

Практически все производители PWM-контроллеров требуют соблюдать точную последовательность подключения приборов.
Соответствие подключений контроллера
Техника соединения контроллеров PWM с периферийными устройствами особыми сложностями не выделяется. Каждая плата оснащена маркированными клеммами. Здесь попросту требуется соблюдать последовательность действий

Подключать периферийные устройства нужно в полном соответствии с обозначениями контактных клемм:

  1. Соединить провода АКБ на клеммах прибора для аккумулятора в соответствии с указанной полярностью.
  2. Непосредственно в точке контакта положительного провода включить защитный предохранитель.
  3. На контактах контроллера, предназначенных для солнечной панели, закрепить проводники, выходящие от солнечной батареи панелей. Соблюдать полярность.
  4. Подключить к выводам нагрузки прибора контрольную лампу соответствующего напряжения (обычно 12/24В).

Указанная последовательность не должна нарушаться. К примеру, подключать солнечные панели в первую очередь при неподключенном аккумуляторе категорически запрещается. Такими действиями пользователь рискует «сжечь» прибор. В этом материале более подробно описана схема сборки солнечных батарей с аккумулятором.

Также для контроллеров серии PWM недопустимо подключение инвертора напряжения на клеммы нагрузки контроллера. Инвертор следует соединять непосредственно с клеммами АКБ.

к меню ↑

3.2 Порядок подключения приборов MPPT

Общие требования по физической инсталляции для этого вида аппаратов не отличаются от предыдущих систем. Но технологическая установка зачастую несколько иная, так как контроллеры MPPT зачастую рассматриваются аппаратами более мощными.

Кабель с наконечниками
Кабель с наконечниками
Для контроллеров, рассчитанных под высокие уровни мощностей, на соединениях силовых цепей рекомендуется применять кабели больших сечений, оснащённые металлическими концевиками

Например, для мощных систем эти требования дополняются тем, что производители рекомендуют брать кабель для линий силовых подключений, рассчитанный на плотность тока не менее чем 4 А/мм2. То есть, например, для контроллера на ток 60 А нужен кабель для подключения к АКБ сечением не меньше 20 мм2.

Соединительные кабели обязательно оснащаются медными наконечниками, плотно обжатыми специальным инструментом. Отрицательные клеммы солнечной панели и аккумулятора необходимо оснастить переходниками с предохранителями и выключателями.

Такой подход исключает энергетические потери и обеспечивает безопасную эксплуатацию установки.

Схема подключения MPPT
Схема подключения MPPT
Структурная схема подключения мощного контроллера MPPT: 1 – солнечная панель; 2 – контроллер MPPT; 3 – клеммник; 4,5 – предохранители плавкие; 6 – выключатель питания контроллера; 7,8 – земляная шина

Перед подключением солнечных панелей к прибору следует убедиться, что напряжение на клеммах соответствует или меньше напряжения, которое допустимо подавать на вход контроллера.

Подключение периферии к аппарату MTTP:

  1. Выключатели панели и аккумулятора перевести в положение «отключено».
  2. Извлечь защитные предохранители на панели и аккумуляторе.
  3. Соединить кабелем клеммы аккумулятора с клеммами контроллера для АКБ.
  4. Подключить кабелем выводы солнечной панели с клеммами контроллера, обозначенными соответствующим знаком.
  5. Соединить кабелем клемму заземления с шиной «земли».
  6. Установить температурный датчик на контроллере согласно инструкции.

После этих действий необходимо вставить на место ранее извлечённый предохранитель АКБ и перевести выключатель в положение «включено». На экране контроллера появится сигнал обнаружения аккумулятора.

Далее, после непродолжительной паузы (1-2 мин), поставить на место ранее извлечённый предохранитель солнечной панели и перевести выключатель панели в положение «включено».

Экран прибора покажет значение напряжения солнечной панели. Этот момент свидетельствует об успешном запуске энергетической солнечной установки в работу.

к меню ↑

4 Сравнение контроллеров MPPT и PWM (ШИМ)

В солнечных и ветровых установках по производству электрической энергии используются два вида контроллеров, это МРРТ, о которых было написано выше и PWM (ШИМ) котроллеры.

ШИМ аппараты являются более дешевыми устройствами, принцип действия которых основан на использовании широтно-импульсной модуляции. Устройства данного типа подразделяются на шунтовые и последовательные.

Для того, чтобы выбрать наиболее подходящий для конкретной системы, нужно их сравнить, чтобы изучить достоинства и недостатки каждого типа подобных устройств.

к меню ↑

4.1 Достоинства устройств разного типа:

  1. МРРТ контроллеры.

МРРТ контроллеры

  • Возможность использования в различных системах, различающихся по источнику получения энергии (солнечные, ветровые, комбинированные системы)
  • Высокий КПД.
  • Создание оптимальных условий работы для аккумуляторных батарей позволяет продлить сроки их эксплуатации.
  • Высокое напряжение на входе позволяет уменьшить сечение кабелей и проводов, используемых для соединения элементов системы или увеличить расстояние от источника энергии до контроллера.
  • Использование устройств данного типа позволяют увеличить эффективность использования солнечных батарей, что обусловлено возможностью заряда аккумуляторов при низкой освещённости.
  1. PWM контроллеры.

PWM контроллеры

  • Низкая стоимость.
  • Последовательные модели: позволяют использовать одновременно различные источники энергии и создают низкий нагрев во время регулирования;
  • Шунтовые модели: незначительные потери мощности в процессе работы, слабые электромагнитные помехи и низкий уровень падения напряжения в ключах.

к меню ↑

4.2 Недостатки устройств разного типа:

  1. МРРТ контроллеры.
  • Высокая стоимость.
  • Более сложная технология, в равнении с аналогами.
  1. PWM контроллеры.
  • Последовательные модели: при полном заряде источник энергии отключается, значительные потери в последовательных ключах, электромагнитные помехи.
  • Шунтовые модели: значительный нагрев во время работы, невозможность использования с иными источниками энергии, кроме солнечных панелей.

к меню ↑

5 Контроллер заряда солнечной батареи своими руками

В специализированных компаниях, а также торговых сетях занимающихся электронным оборудованием можно приобрести контроллеры заряда, выпускаемые различными компаниями производителями, как отечественными, так и зарубежными.

Подобное оборудование стоит достаточно дорого, поэтому для снижения стоимости гелио установки и сокращения сроков ее окупаемости, подобное устройство можно собрать своими руками.

В этом случае, конечно же, необходимо уметь пользоваться паяльником и иметь хотя бы начальные знания касающиеся электронных устройств и способах их монтажа.

О том, как сделать контроллер заряда для солнечной батареи своими руками мы расскажем в настоящей статье нашего проекта.

к меню ↑

5.1 Схема контроллера заряда

Существует множество схем подобного оборудования, различающихся по степени сложности изготовления и техническим возможностям готового изделия после его сборки.

Конкретную схему каждый пользователь выбирает для себя сам, ориентируясь на свой опыт работы с электронными изделиями и умением их собирать самостоятельно.

На ниже следующем рисунке приведена схема контроллера, о сборке которого будет рассказано далее.

Конструктивная схема контроллера заряда
Конструктивная схема контроллера заряда аккумуляторной батареи на основе двух микросхем

Описание схемы устройства

Существует закономерность, что для эффективного выбора мощности модуль контроллера обязан следить за точкой предельной мощности солнечной панели, то есть точку, в которой и напряжение и ток, отдаваемые панелью, максимальны. Универсальные промышленные контроллеры, отслеживающие положение рабочей точки и рассчитанные на широкий диапазон мощностей солнечных панелей, собранных в батареи, достаточно дороги и избыточны в случае эксплуатации одиночной панели.
Точка максимальной мощности и температурный диапазон эксплуатации указываются в паспортных данных качественных панелей.

Контроллер заряда солнечной батареи-2

При проектировании предлагаемого контроллера реализованы обе основных задачи эксплуатации — непрерывное поддержание батареи в точке максимальной мощности и температурная коррекция положения рабочей точки. Контроллер заряда солнечной батареи, а вернее блок-схема представлена на Рисунке 1 и содержит эквивалент солнечной батареи в виде источника тока SB, обладающего внутренним сопротивлением RBH.

При отсутствии внешнего освещения RBH стремится к бесконечности, а ток к нулю. При росте освещенности RBH стремится нулю, а ток к максимальному, технически допустимому значению. Рассмотрим работу схемы. В исходном состоянии (при отсутствии освещения) конденсатор С1 разряжен, на выходе компаратора U1 присутствует «1», ключ S1 разомкнут. Uoп равно паспортному значению точки максимальной мощности солнечной панели.
При росте освещенности емкость С1 будет получать заряд через внутреннее сопротивление солнечной панели. Когда напряжение на С1 превышает опорное напряжение, в выходной цепи компаратора появляется «О», замыкающий ключ S1. Емкость С1 сбрасывает заряд через S1 на нагрузку RH, а далее процесс повторяется. Чем выше освещённость, тем чаще происходит повторение описанного выше процесса.

По сути, мы имеем релаксационный генератор — преобразователь освещенности в частоту.
В практической схеме частота следования импульсов тока составляет единицы герц на рассвете и в сумерки, до десятков килогерц при максимальной освещенности, что обеспечивает широкий динамический диапазон работоспособности контроллера.

Принципиальная схема: контроллер заряда солнечной батареи, представлена на Рисунке 2.

Контроллер заряда солнечной батареи-3

Поскольку ранее мы подробно разобрали алгоритм работы контроллера, то остановимся только на нескольких моментах.

  1. Схема гарантированно работоспособна с 12-вольтовыми солнечными панелями мощностью от 40 Вт до 100 Вт, имеющими напряжение холостого хода не более 22 В, номинальное напряжение, соответствующее точке максимальной мощности 17-18 В и номинальный ток2…8А.
  2. Компаратор U1-2 срабатывает при напряжении на аккумуляторной батарее выше 14.4 вольт, принудительно ограничивая длительность импульсов зарядного тока, что предотвращает перезаряд аккумулятора.
  3. Питание компаратора и источника опорного напряжения производится с выхода устройства, что гарантирует автоматическое отключение контроллера заряда солнечной батареи при отключении аккумулятора.

Настройка схемы

Перед началом настройки временно разорвите цепь выхода компаратора U1 -2. Вместо термистора подключите сопротивление 8.2 кОм, примерно равное сопротивлению 10-килоомного термистора при температуре 25 градусов Цельсия. Если вы не планируете использовать термокомпенсацию точки максимальной мощности, или расстояние от панели до контроллера больше 2 метров, резисторы R15, R17 и термистор R16 могут быть удалены без ущерба для работоспособности схемы. При этом резистор R4 подключается к плюсовой шине.

Операции настойки выполняются в следующей последовательности:

    1. Подключите к выходу контроллера заряженную примерно на 50-60% аккумуляторную батарею небольшой мощности, например 7 Ач от источника бесперебойного питания. Как правило, такие аккумуляторы есть в арсенале мастера.
    2. Проверьте наличие опорного напряжения 8 В.
    3. Подключите к входу контроллера регулируемый источник 10-24 В с током до 2 А через сопротивление 5 Ом, имитируя подключение солнечной батареи.
    4. Медленно поднимая напряжение, контролируйте состояние выходной части компаратора U1-1. Если при напряжении, равном номинальному напряжению панели, для примера 17.2 В, с которой будет использоваться контроллер заряда солнечной батареи, на выходе U1-1 все еще будет высокий потенциал, регулируем R5 до возникновения автоколебаний.
    5. Далее контролируя напряжение на конденсаторе С1 и увеличивая входное напряжение, убеждаемся, что напряжение на конденсаторе С1 остается неизменным и равным номинальному напряжению солнечной панели.
  1. Напряжение на аккумуляторе начнет расти. Когда оно достигнет 14.5 В, прекратите настройку, отключите аккумулятор и источник питания. Восстановите соединение выхода компаратора U1-2 с элементами схемы.
  2. Подключите аккумулятор и источник питания. Если форма импульсов изменилась, и ток заряда резко упал, регулируйте R10 до тех пор, пока изменение ограничения зарядного тока не будет наступать при напряжении на заряжаемом аккумуляторе 14.4 В.На этом настройка может считаться законченной.

к меню ↑

5.2 Комплектующие для самодельного контроллера управления работой солнечной батареи

Для сборки контроллера по выше приведенной схеме потребуются следующие комплектующие, а именно:

  • Микросхемы — LM385-2.5 (2 шт.);
  • Конденсаторы – емкостью 100 пф (2 штуки) и 1000 пф (1 штука);
  • Диоды — SB540 (1 штука) или аналогичный с рабочим током равным максимальному току, вырабатываемому солнечной батареей, а также диод Шотки;
  • Транзисторы — BUZ11, BC548, BC556;
  • Резисторы — R1 – 1k5, R2 – 100k, R3 – 68k, R4 и R5 – 10k, R6 – 220k, R7 – 100k, R8 – 92k, R9 – 10k, R10 – 92k.
  • Светодиодный индикатор – 1 штука.

Принципиальная схема контроллера заряда
Принципиальная схема контроллера заряда на основе двух микросхем типа LM385-2.5

Важно! Данная схема рассчитана на работу с одной солнечной батареей, способной вырабатывать максимальный ток 4,0 Ампера и аккумулятором, емкость которого составляет 3000 А/час.

При необходимости комплектующие можно заменить, а также усовершенствовать данную схему, если появиться такая необходимость.

Вот некоторые советы по замене комплектующих:

  1. Если заменить микросхемы, то следует менять и конденсатор С2 (его емкость должна соответствовать новым характеристикам микросхем).
  2. При невозможности приобрести резисторы сопротивлением 92К (R8 и R10 на схеме), их следует заменить на два подключаемых последовательно, сопротивлениями 82 и 10 К.

К сведению! При использовании солнечных панелей, максимальный ток которых более 4,0 А, необходимо использовать более мощные транзисторы и диоды, чем указанных в рассматриваемой схеме.

Принцип работы собираемой схемы

В темное время суток, когда солнечная батарея не вырабатывает электрический ток, контроллер находиться в режиме ожидания (спящий режим).

При попадании солнечных лучей на фотоэлектрические элементы гелио установки, начинается вырабатываться электрический ток, и при достижении напряжения, равного 10,0 В контроллер включается в работу (электрический ток подается на клеммы аккумулятора).

Когда напряжение станет равным 14,0 В, включается в работу усилитель U1 и зарядка прекращается (в это время разряжается конденсатор С2).

После разрядки конденсатора напряжение падает и закрывается мощный транзистор (VT3 на схеме) и зарядка АКБ возобновляется.

Виды контроллеров заряда
Разнообразие моделей готовых контроллеров заряда позволяет выбрать нужную по техническим характеристикам и в заданном ценовом диапазоне

к меню ↑

5.3 Калибровка

После завершения схемы, нужно настроить нижний и верхний пороги. Калибровка батарейки нужна, чтобы предотвратить чрезмерную разрядку или зарядку. Я использую 12V в качестве нижнего предела и 14.9V в качестве верхнего. Это означает, что когда заряд батареи понижается до 12V, начинается зарядка и когда вольтаж поднимается до 14.9V, реле активируется, и схема перестает заряжать батарейку.

Чтобы настроить лимиты, вам понадобится мультиметр и два источника питания на 12V и 15V, или один универсальный. Сначала нужно установить нижний порог. Для этого установите вольтаж на 12V и подключите его к схеме. Соедините землю с мультиметром и замерьте показатель на пине 2 схемы 555. Настройте вольтаж так, чтобы получить 1.66V. Затем переключите вольтаж на 14.9V и возьмите замер на пине 6 схемы 555. Настройте вольтаж на 3.33V. Теперь контроллер готов к работе.

к меню ↑

5.4 Соединение

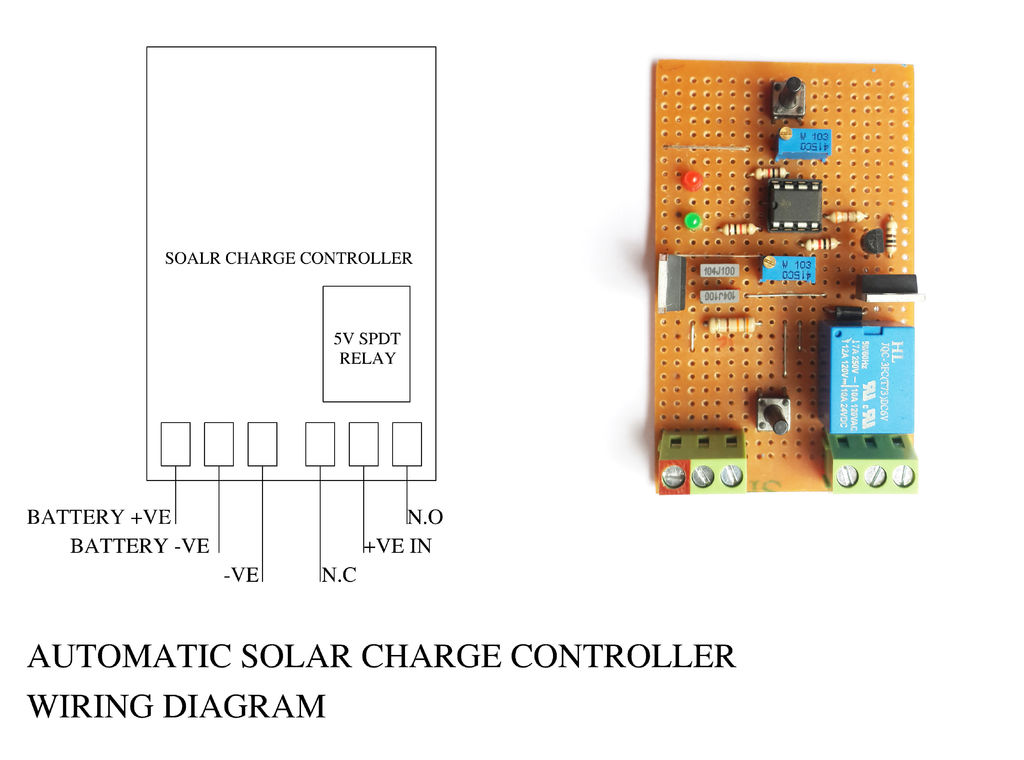

Приложенная картинка показывает электрическую схему устройства. Сначала соедините плюс от солнечной панели к центральному полюсу реле, затем соедините красный провод от батарейки с NO на реле. Соедините минус от солнечной панели с минусом на схеме, а затем присоедините минус батарейки к схеме.

к меню ↑

5.5 Сборка контроллера заряда аккумулятора

Для того, чтобы было удобно использовать собираемую конструкцию, необходимо подобрать корпус, в котором будет размещена плата с установленными на нее электронными составляющими и изготовить саму эту плату.

В магазинах группы «Сделай САМ» можно приобрести специальные заготовки для изготовления печатных плат, представляющие собой диэлектрик (стеклотекстолит) в виде пластины, на который нанесен слой меди или иного токопроводящего материала.

Изготовление печатной платы осуществляется в следующей последовательности:

  1. На бумаге рисуется шаблон, соответствующий схеме, предполагаемой к размещению на печатной плате. На шаблоне прорисовываются дорожки между элементами схемы, а также места установки этих элементов.
  2. Подбирается заготовка печатной платы нужного размера (если необходимо, то излишки обрезаются при помощи ножовки по металлу).
  3. Шаблон приклеивается при помощи клея «Момент» на подготовленную заготовку.
  4. В местах крепления элементов схемы просверливаются отверстия (сверло диаметром 0,7 – 0,8 мм).
  5. Шаблон удаляется, а на заготовке платы, между просверленными отверстиями, прорисовываются дорожки связи (для этого используется краска стойкая к водным растворам).
  6. Когда дорожки и места пайки электронных составляющих прорисованы, можно приступать к травлению платы.

Важно! Перед нанесением краски на поверхность печатной платы ее следует обезжирить при помощи бензина, ацетона или простого моющего средства.

Вариант прорисовки шаблона печатной платы с нанесением комплектующих и электрических дорожек
Вариант прорисовки шаблона печатной платы с нанесением комплектующих и электрических дорожек

К сведению! Травление, в домашних условиях, можно выполнить с помощью перекиси водорода или раствором хлорного железа.

Травление осуществляется следующим образом, а именно:

  • В специальную емкость, стойкую к воздействиям химических веществ (стекло, эмалированная посуда и т.д.) наливается подготовленный раствор;
  • Затем в раствор погружается печатная плата с нанесенным на него рисунком.
  • Когда токопроводящий слой, в местах, где отсутствует краска, раствориться, плата достается из раствора, после чего обливается проточной водой;
  • После этого заготовка вытирается насухо и с ее поверхности удаляется краска, обозначающая электрические дорожки (используется наждачная бумага).

Когда краска будет удалена, печатная плата готова к размещению электронных элементов схемы.

Внешняя печатная плата изготовленная своими руками
Внешняя печатная плата изготовленная своими руками

В соответствии с выбранной схемой и шаблоном размещения комплектующих, выполняется впаивание элементов конструкции, в местах где просверлены монтажные отверстия.

Готовая плата помещается в подготовленный корпус, на котором монтируются места вывода контактов к источнику электрического тока (солнечная батарея) и накопительному элементу гелио системы (аккумуляторная батарея).

Проверятся работоспособность собранной схемы, и выполняется установка собранного контроллера в выбранном месте размещения.

к меню ↑

6 Как грамотно выбрать контроллер заряда аккумулятора?

Для того, чтобы выбрать нужный контроллер, необходимо определиться с функцией, которую будет нести данное устройство и с масштабом всей установки. Если предполагается сборка небольшой солнечной системы, которая будет контролировать бытовые приборы с мощностью не более двух киловатт, то достаточно установки PWM контроллера. Если же речь идет о более мощной системе, которая будет контролировать сетевое электричество и работать в автономном режиме, тогда необходима установка MTTP контроллера. Все зависит от напряжения которое поступает на контроллер аккумулирующего устройства. PWM-контроллера способны выдержать показатели до 5 кВт, в свою очередь MTTP-модули выдерживают до 50 кВт.

к меню ↑

6.1 Подбор по мощности массива солнечных батарей

Основной параметр контроллера солнечного заряда это рабочее напряжение и максимальная сила тока, с которой может работать контроллер заряда. Очень важно знать такие параметры солнечных батарей, как:

  • Номинальное напряжение – рабочее напряжение контура солнечных батарей, замкнутого на нагрузку, т.е. на контроллер;

  • Напряжение открытого контура – максимальное достигаемое напряжение контура солнечных батарей, не подключенного к нагрузке. Также же это напряжение называется напряжением холостого хода. При подключении к контроллеру солнечных батарей, контроллер должен выдерживать данное напряжение.

  • Максимальная сила входного тока от солнечных батарей, сила тока контура солнечных батарей в режиме короткого замыкания. Этот параметр достаточно редко указывается в характеристиках контроллера. Для этого необходимо узнать номинал предохранителя в контроллере и посчитать величину тока короткого замыкания солнечных модулей в контуре. Для солнечных батарей ток короткого замыкания обычно всегда указан. Ток короткого замыкания всегда выше максимального рабочего тока.

  • Номинальный рабочий ток. Ток подключенного контура солнечных батарей, который вырабатывается солнечными батареями при нормальных условиях эксплуатации. Данный ток обычно ниже указанного тока в характеристиках для контроллера, так как производители, как всегда, указывают максимальную силу тока контроллера.

  • Номинальная мощность подключаемых солнечных батарей. Данная мощность представляет произведение рабочего напряжения на рабочий ток солнечных батарей. Мощность солнечных батарей, подключенных к контроллеру должна быть равна указанной или меньше, но никак не больше. При превышении мощности, контроллер при отсутствии предохранителей может сгореть. Хотя большинство контроллеров, естественно, имеют предохранители, рассчитанные на перегрузку в 10-20% в течение 5-10 минут.

к меню ↑

6.2 Покупка контроллера заряда АКБ – на что обратить внимание

Выбирая контроллер, следует обратить внимание на ряд технических параметров, которые позволят получить оптимальную по мощности систему электроснабжения. Прежде всего, следует знать о технологических различиях контроллеров, которые реализованы в основных видах этих устройств, существующих на сегодняшний день.

Источники


  • https://sovet-ingenera.com/eco-energy/sun/kontroller-zaryada-solnechnoj-batarei.html
  • https://usilitelstabo.ru/kontroller-zaryada-solnechnoy-batarei.html
  • https://kachestvolife.club/ekologiya/solnechnaya-energiya/principy-i-shema-raboty-kontrollera-zaryada-dlya-solnechnoy-batarei-vinur
  • https://strop-snab.ru/novosti/kontroller-zaryada-akkumulyatora.html
  • https://alter220.ru/solnce/mppt-kontroller.html
  • https://alter220.ru/solnce/kak-sdelat-kontroller-zaryada-akkumulyatora-svoimi-rukami.html
  • https://favoritedishes.ru/kak-sdelat-kontroller-zaryada-akkumulyatora/
  • https://pro-lampy.ru/raznoe/kakoy-kontroller-vybrat-dlya-solnechnyh-batarey.html
[свернуть]

Рассчитайте утепление своего дома

Перейти к расчёту
Adblock
detector
