Конденсационный газовый котле: описание, принцип работы

Что такое конденсационный газовый котел?

Газовые конденсационные котлы всё больше и больше завоевывают рынок, поскольку зарекомендовали себя как очень эффективные устройства. Конденсационные котлы имеют довольно серьезный показатель КПД. Он составляет почти 96%. В то время как у обычных котлов КПД едва ли доходит до 85%. Конденсационные котлы очень экономичны. Данные котлы очень популярны в Европе, поскольку у европейцев довольно остро стоит вопрос экономии топлива. Невзирая на немного большую стоимость конденсационного котла по сравнению с обычным, конденсационные газовые отопительные агрегаты довольно быстро окупаются. Котлы данного типа уверенно смотрят в будущее, потому что принцип их работы является самым перспективным на сегодняшний день.

История появления конденсационного газового котла

В далеких пятидесятых годах впервые стали появляться модели котлов конденсационного типа. Эти модели не были совершенны как сегодня, и за время своей эволюции претерпели множественные изменения. Ну уже в те далекие годы котлы данного типа демонстрировали довольно серьезные показатели экономии топлива. Этот важный фактор и по сей день является основным, который делает кондиционные котлы очень привлекательными для покупателей.

В те годы использовались теплообменники из чугуна или из стали, что делало их недолговечными. Под воздействием конденсата котлы быстро выходили из строя из-за сильнейшей коррозии. Лишь в семидесятых годах на смену чугуну из стали пришли новые материалы и технологии. Многие элементы котлов, в том числе и теплообменники, начали изготавливать из нержавеющей стали. Подобная модернизация в разы продлила срок службы конденсационного котла. Множественные эксперты сходятся в Едином мнении, что котлы данного типа в современном виде представляют собой надежные, очень экологичные, и очень эффективные в плане КПД отопительные устройства. Эксперты также считают, что кондиционные котлы ожидает очень перспективное будущее. В СССР тоже проводились исследования в этом направлении, но какого-либо серьёзного развития данная технология не получила.

Определение конденсационного газового котла

Это устройство, которое нагревает жидкость не только за счет горения топлива, но и рекуперации водяных паров. Идея создания такого агрегата возникла еще несколько десятилетий назад. Однако из-за отсутствия подходящих материалов реализовать ее в то время не смогли.

Позже, когда теплообменники начали производить из нержавеющей стали и силумина (алюминия с кремнием), удалось создать конденсационные агрегаты. Они получили популярность сначала в Европе, а затем и в России.

Плюсы и минусы

Переход с обычного котла на конденсационный – это достаточно сложный и затратный процесс. Легче, если отопление в доме формируется с нуля, тогда есть возможность скомпоновать экономически выгодную систему.

Конденсационные котлы существенно снижают затраты газа за отопительный сезон. Этому способствует существенно повышенный КПД. Если же говорить о полноценном обогреве, изначально сработанном для данного типа оборудования, то экономия становится еще заметнее, даже с учетом монтажных работ. Отопление строится с максимальным порогом температуры теплоносителя в 50(80)°С. Этого достаточно для поставленной задачи, и заодно дает широкий выбор по материалам и комплектующим.

Котлы по определению снабжаются функциональным блоком управления с возможностью тонкой настройки параметров обогрева. Это преимущество сказывается на комфорте жильцов и снова на экономичности.

За счет конденсации большей части выхлопа снижается вредный выброс в атмосферу.

Существенным недостатком конденсационных котлов остается стоимость, отбить которую даже в лучших условиях получится только за несколько лет.

Остальные особенности, иногда критикуемые со стороны, сложно назвать недостатками. Это эксплуатационные характеристики, которые отличаются от таковых у классического газового котла. Достаточно учесть эти моменты заблаговременно:

• Энергозависимость.
• Большой объем конденсата, который необходимо удалять вручную или пропускать через фильтр перед сливом в канализацию.
• Зависимость эффективности от параметров системы отопления. Для нормальной эксплуатации требуется перепад температуры между входом и выходом теплообменника по теплоносителю в 20-25°С.

Минусы конденсационного котла

Конденсационный котел при всех его достоинствах нельзя назвать идеальным отопительным оборудованием, ведь не лишен он и недостатков:

• высокая цена;
• высокая стоимость теплообменника (и, как следствие этого, необходимость тщательно следить за состоянием всей системы отопления);
• нецелесообразность использования в высокотемпературных системах;
• сложность утилизации конденсата;
• чувствительность к качеству забираемого воздуха.

Цена

За дополнительные проценты тепловой энергии приходится расплачиваться. Технически конденсационный котел сложнее, а потому и стоит дороже. Стоимость хорошего бытового конденсатника от известного производителя в несколько раз превышает стоимость классического агрегата такой же мощности. Конечно, приобретается подобное оборудование не на одно десятилетие, а значит, имеет смысл отдать предпочтение инновационным технологиям, повышающим комфорт эксплуатации.

Условно все модели конденсационных котлов можно поделить на три ценовых категории – премиум, средний и эконом класс:

1. Премиум-класс рассчитан на немногочисленных покупателей. К конденсационным котлам премиум-класса относятся, например, модели немецких брендов. Это оборудование эффективно в работе и удобно в эксплуатации, отвечает европейским экологическим стандартам, изготовлено из материалов высокого качества.

«Премиальные» котлы обладают множеством полезных функций, существенно повышающих уровень комфорта при их эксплуатации: программирование режимов работы (например, поддержание температуры в помещении на минимальном уровне в отсутствие хозяев или небольшое снижение температуры в ночное время), погодозависимое регулирование, интеллектуальное взаимодействие с другими теплогенераторами, удаленное управление с помощью специальной программы на мобильном телефоне и т.д. Единственный минус – высокая цена.

2. Средний класс включает в себя товар подешевле, но с несколько более скромными потребительскими качествами. Это экономичные и экологичные агрегаты, соответствующие всем требованиям и обеспечивающие высокую производительность. Они отличаются широким набором функций, оснащены автоматической системой управления, самостоятельно изменяющей параметры в зависимости от температуры теплоносителя и воздуха в помещении.

3. Эконом класс рассчитан на тех, кто ради экономии готов смириться с более низким уровнем комфорта. «Массовый» товар всегда лидирует по уровню продаж. Лидирующие позиции на рынке конденсационных котлов экономкласса принадлежат корейским и словацким компаниям. Их продукция в два и более раз дешевле моделей премиум-класса. Еще одно достоинство этого оборудования – адаптированность к российским условиям эксплуатации. Недорогие конденсатники, имеющие простой функционал, спокойно переносят сбои в электроснабжении и перепады давления, когда дорогая автоматика перестает работать.

Оценивая свои финансовые возможности, необходимо учесть и неизбежные затраты на монтаж и запуск техники в эксплуатацию, которые тоже обойдутся вам очень и очень недешево.

Не следует забывать, что в процессе эксплуатации конденсационный котел обеспечивает экономию газа. Однако экономия эта столь призрачная, что окупятся вложения нескоро. Это означает, что перед покупкой конденсационного тепла стоит произвести предварительную оценку: оправдает ли стоимость сэкономленного топлива высокую цену оборудования.

Положительного экономического эффекта от приобретения такого котла следует ожидать только при определенных условиях – если он устанавливается в рассчитанном на постоянное проживание новом (читай «строящемся») доме с организованной низкотемпературной отопительной системой теплых полов. При этом величина эффекта напрямую зависит от средней зимней температуры, т. е. от региона, где расположен дом (принцип прост: чем больше требуется тепла, тем больше смысла в подобной технике).

Высокая стоимость применяемого теплообменника

Теплообменник – технически сложный и дорогой элемент. В случае его выхода из строя вы, как говорится, «попадаете на бабки». За те деньги, что вы потратите на покупку нового теплообменника и на оплату работы по его замене, вы легко могли бы приобрести новый конвекционный котел той же мощности.

Из этого следует, что необходимо тщательно следить за состоянием теплообменника. Промыть его, когда он забьется, будет крайне сложно. Устанавливая конденсационный котел, необходимо провести ревизию всей системы отопления – в ней не должно быть ржавых труб и радиаторов.

Сохранность теплообменника зависит и от качества используемого теплоносителя. Вода должна быть мягкой, иначе трубки быстро зарастут изнутри накипью. Наличие в воде ржавчины, посторонних взвесей, солей кальция и железа недопустимо.

Так как конденсат содержит кислоты, то теплообменник должен суметь противостоять их воздействию. Чаще всего теплообменники изготавливаются из силумина и высококачественной нержавеющей стали. Теплообменник из силумина производят метолом литья. Благодаря более низкой стоимости материала и технологии производства эти теплообменники стоят дешевле, по сравнению с теплообменниками из нержавеющей стали. Но есть у данных теплообменников и недостаток - они менее устойчивы к агрессивной кислотной среде.

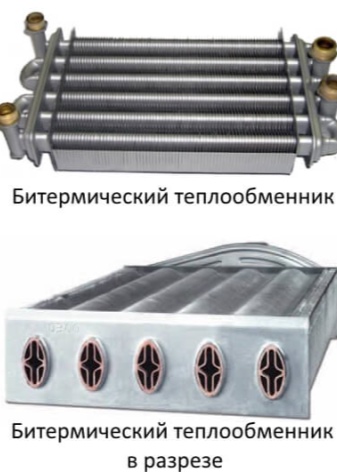

Теплообменники из нержавеющей стали производятся путем сваривания отдельных деталей. Конечная стоимость таких теплообменников выше чем силуминовых. Однако они лучше противостоят кислотной среде и добавляют надежности оборудованию.

Нецелесообразность использования в высокотемпературных системах

Обещанный КПД 108-110% можно получить далеко не всегда – реальная цифра зависит от системы отопления. Существуют два принципиально разных типа отопительных систем – высокотемпературные и низкотемпературные. Отличаются они диапазоном температур теплоносителя на входе и на выходе из теплогенератора.

В обычных высокотемпературных отопительных системах соотношение температуры подаваемой воды и воды в обратном контуре обычно составляет 75-80°C к 55-60°C. Система с конденсационным котлом эффективна только в низкотемпературном режиме, т.е. когда соотношение температур подачи и «обратки» составляет 50-55°C к 30-35°C. Такое соотношение идеально, если обогрев жилища осуществляется с помощью теплых полов. В противном случае для согрева помещения потребуется установка дополнительных радиаторов с увеличенной в 2.5-3 раза полезной площадью поверхности, рассчитанных на температуру теплоносителя не выше 50°C.

Эффективность работы конденсационного котла определяется в первую очередь температурой теплоносителя на входе. Объясняется это просто: чем ниже температура воды в обратном контуре, тем интенсивнее происходит конденсация. КПД котла в низкотемпературной системе отопления (температура на входе/выходе составляет примерно 30/50 °C) может достигать тех самых 108-110%. Если же такой котел заставить функционировать в высокотемпературной системе (60/80 °C), то конденсата не будет, и КПД упадет до 98-99% – это больше, чем у обычных конвекционных котлов, но меньше, чем могло бы быть.

Таким образом, если вы хотите извлечь из конденсатника максимальную выгоду, решение о его установке нужно принимать еще на стадии проектирования дома. Если приобретать такой котел для уже существующего дома с уже существующей системой отопления, это означает неизбежную реконструкцию здания с заменой высокотемпературной радиаторной системы отопления на низкотемпературную систему теплых полов (а такой масштабный ремонт – это опять же немалые расходы, и экономический эффект всей затеи теряется).

Сложность утилизации конденсата

Использование конденсационного котла предполагает утилизацию конденсата. Причем образуется последний в немалых количествах – один литр из кубометра сгоревшего газа. Для примера: котел мощностью 25 кВт в час потребляет около 2.8 м3 газа, т. е. всего за один час его работы выделится чуть меньше 3 л конденсата, за сутки – 70 л.

Напомним, что конденсат – это раствор кислот, а значит, вопрос о том, куда его девать, вовсе не праздный. Хорошо, если ваш дом подключен к централизованной системе канализации. Даже по строгим европейским нормам котлам мощностью до 28 кВт специальной утилизации конденсата не требуется. Предполагается, что такое количество конденсата достаточно разбавляется бытовыми стоками, чтобы не нанести вреда канализационным трубам.

Но что делать владельцам частных домов с автономной канализацией? Выливать в септик нельзя – погибнут полезные (и дорогие) бактерии. Сливать на грунт недопустимо – произойдет засоление почвы, и со временем в этом месте ничего не будет расти. Вывозить на утилизацию 70 литров ежедневно – крайне затруднительно. Выход один – предусмотреть собственную отдельную систему для нейтрализации кислот, содержащихся в конденсате. На Западе, где требования к соблюдению экологических стандартов более жесткие, чем у нас, при установке конденсационного котла автоматически приобретается каталитический нейтрализатор.

Чувствительность к качеству забираемого воздуха

Немаловажный момент, на который стоит обратить внимание, если вы хотите, чтобы ваш котел функционировал нормально – отвод продуктов сгорания и доступ воздуха для горения.

Одно из отличий конденсационных котлов от конвекционных заключается в использовании камеры сгорания закрытого типа. Конвекционные котлы забирают воздух из помещения, конденсационные – с улицы. В первых для насыщения воздушнотопливной смеси кислородом используется естественная циркуляция воздуха (конвекция), во вторых предусмотрен вентилятор, нагнетающий воздух на горелку.

Отвод продуктов сгорания в них, кстати, тоже осуществляется принудительно. Циркулируют воздушные массы, как правило, по коаксиальному дымоходу, представляющему собой конструкцию типа «труба в трубе». Забираемый воздух движется по внешней полости дымохода, отводящиеся продукты сгорания – по внутренней.

Из всего этого следует, что конденсатники должны быть очень чувствительны к качеству забираемого воздуха. Наличие заметного количества пыли в воздухе приводит к быстрому износу турбины (вентилятора).

Большое значение для нормального функционирования конденсационного котла имеет не только чистота, но и температура воздуха на улице. Если доступ воздуха в систему осуществляется через коаксиальную трубу дымохода, то, как показывает практика, входной воздушный канал зимой, в морозы, может обмерзать, поскольку температура отводящихся дымовых газов достаточно низкая, и они не способны согреть стенки дымохода. Это приводит к уменьшению поступления кислорода, необходимого для горения топлива, и, как следствие этого, к снижению КПД оборудования.

Чтобы этого не происходило и вам не приходилось периодически отогревать трубы для освобождения их от наледи, расчетом системы, ее монтажом, запуском и настройкой должны заниматься сертифицированные сервисные специалисты. Для настройки параметра, отвечающего за поступление воздуха в количестве, необходимом для сжигания топлива в котле заданной мощности, они используют газоанализатор.

Без подобного спецоборудования требуемого КПД от котла не добиться. Кроме того, жителям районов с жесткими климатическими условиями, принимая решение об установке конденсационного котла, следует попросить разъяснений у представителей производителя о возможности эксплуатации подобного оборудования при данном диапазоне местных наружных температур.

Разновидности оборудования

По типу установки выделяют 2 вида конденсационных котлов:

1. Настенные — подходят в тех случаях, когда нужно экономить место в комнате, так как размеры устройства небольшие, а вес не превышает 50 кг. Циркуляционный насос и расширительный бак встроены в агрегат.
2. Напольные — имеют большую массу и габариты. Дополнительные приспособления устанавливаются отдельно рядом, из-за чего котел становится еще более громоздким. Конструкция простая, но обвязка сложная. Имеют мощность выше 1000 кВт, поэтому их используют в крупных цехах и на заводах.

Все настенные и напольные газовые котлы можно подразделить на следующие виды:

1. Одноконтурные — имеют один теплообменник, который функционирует на отопление дома. Чтобы получать горячую воду, придется приобрести бойлер и установить его рядом с агрегатом. Отличаются малой мощностью и простотой конструкции.
2. Двухконтурные — устанавливаются только на пол. Имеют два теплообменника, один из которых предназначен для ГВС, а другой — для отопления. Есть встроенный трехходовой клапан, регулирующий поток жидкости. Однако если кто-то открывает кран горячей воды, то работа отопительного контура моментально прекращается, и агрегат будет функционировать только на ГВС.

По типу исполнения камеры сгорания котлы бывают следующих видов:

1. Открытые — воздух поступает из помещения, а выхлопные продукты удаляются на улицу через дымоход. Такой тип камеры требует обеспечения хорошей вентиляции в комнате. Длина трубы должна быть более 4 м.
2. Закрытые — воздух в камеру поступает с улицы, и туда же отправляются продукты сгорания. Для этого сооружают специальный дымоход коаксиального типа: одна труба, вложенная в другую. Внутренняя отвечает за поступление атмосферного воздуха в котел, а внешняя — за вывод выхлопных продуктов. Преимущество агрегатов с такой камерой заключается в том, что они не требовательны к качеству вентиляции в помещении.

Какая экономия от использования конденсационного котла

У меня есть два настенных газовых котла, обычный и конденсационный. Понятно, что один выкидывает водяные пары в трубу, а второй снимает с них тепло. Давайте разбираться, какая экономия между ними, ведь конденсационный котёл стоит дороже, чем обычный.

Начать нужно с системы отопления. Она бывает высокотемпературная и низкотемпературная. Если в системе отопления температура выше точки конденсации, то она высокотемпературная. Если ниже, то низкотемпературная.

Когда отопление делают грамотные монтажники, то они придумывают конфигурацию системы исходя из параметров источника тепла. В идеале система отопления должна рассчитываться и проектироваться.

Согласитесь, будет глупо ставить радиаторы под каждое окно исходя из расчётов 10 Ватт на квадратный метр, если у вас источник тепла выдаёт температуру, например, +45°C. Зимой вы просто замёрзнете.

Так как конденсационный котёл работает на низких температурах, есть смысл его устанавливать на низкотемпературные системы отопления. А если у вас, например, для комфорта в доме температура радиаторов должна быть не меньше 70°C, то смысла в установке конденсационного котла нет никакого. Вы просто переплатите за него.

При работе на температуре выше 55°C он будет работать с такой же эффективностью, как и обычный газовый котёл.

А вот если у вас низкотемпературная система отопления, например, тёплые полы, то конденсационный котёл то, что нужно. Первый плюс его использования — экономия самого котла на этапе сжигания газа.

  Что делать, если просверлили ппр трубу

Второй огромный плюс — возможность сэкономить на конфигурации системы отопления. Конденсационный котёл можно напрямую подключить к водяным тёплым полам, не тратя деньги на смесительные узлы. Без которых водяные полы к обычному котлу подключать нельзя.

Сколько я сэкономил

Как я писал выше, в 2020 году у меня была замена обычного котла на конденсационный. Я живу в частном доме с пристройкой. Площадь дома и пристройки примерно одинаковы. В доме установлены радиаторы, в пристройке водяные тёплые полы. Газовый котёл управляется по механическому термостату.

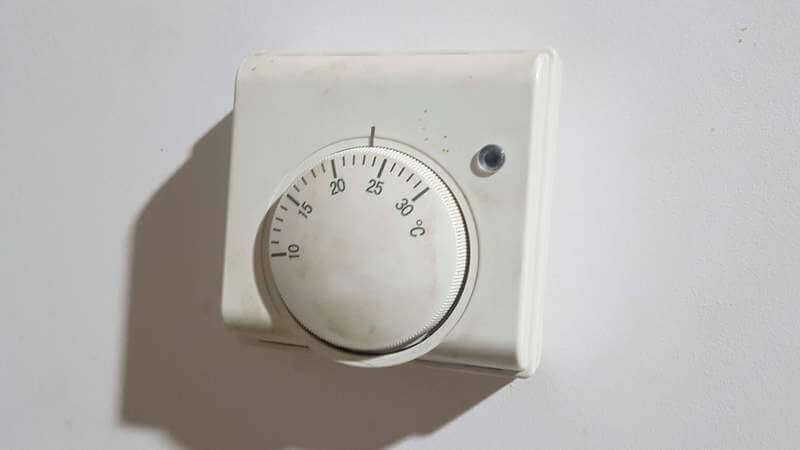

Вот этот термостат управляет моим конденсационным котлом

После замены одного котла на другой расход газа уменьшился примерно на 20%. Раньше мы платили 4 000 рублей в месяц, после установки конденсационного котла Viessmann Vitodens 050 стали платить по 3 000 — 3 200 рублей в месяц.

Принцип работы конденсационного котла

Принцип работы конденсационного котла

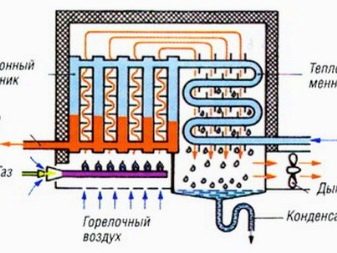

Принцип, по которому работают многие отопительные котлы, очень простой. Он включает в себя единственное действие — сгорание топлива. Как известно, при сгорании топлива выделяется определённое количество тепловой энергии. С помощью теплообменника энергия тепла передаётся теплоносителю, а далее с помощью циркуляции поступает в систему отопления. Циркуляция может осуществляться как принудительно, так и самотеком. Подавляющее большинство современных котлов используют принудительную циркуляцию теплоносителя.

В обычном котле через трубу дымохода уходит некоторое количество энергии тепла. Это тепло можно отбирать и использовать вторично. Попросту, обычный котел частично отапливает атмосферу водяным паром, который образуется при сгорании газа. Здесь как раз скрыта самая важная фишка. По принципу свое работы, конденсационные газовые котлы умеют сохранять и направлять опять в отопительную систему ту энергию пара, которая в обычном котле просто уходит в дымоход. Вся хитрость котла конденсационного типа заключается в его теплообменнике.

Конденсационный котел ориентирован на поглощении энергии, которая высвобождается при конденсации пара. Та же самая энергия тепла и поглощается водой, которая приходит в обратке, и которая предварительно охлаждает пар до температуры «точки росы», высвободив при этом тепловую энергию. Эта тепловая энергия и подлежит возврату в систему отопления, тем самым повышая эффективность конденсационного котла.

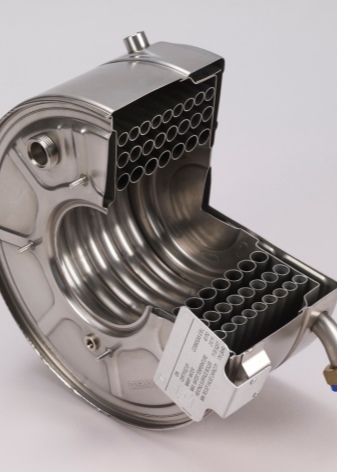

В настоящее время все теплообменники конденсационных котлов изготавливаются из антикоррозийных материалов. К ним относятся силумин или нержавеющая сталь. Для сбора конденсата в конденсационных котлах предусмотрена специальная емкость. Лишний конденсат отводится с помощью дренажа в канализацию.

Конденсат считается довольно агрессивной жидкостью. Поэтому в некоторых странах, перед тем как слить конденсат в канализацию, его нужно нейтрализовать. Для этой процедуры существуют нейтрализаторы. Нейтрализатор — это некая ёмкость, которая наполняется специальными гранулами. В состав этих гранул могут входить магний или кальций.

Как определить КПД конденсационного котла

На сегодняшний день существуют низкотемпературные и традиционные системы отопления. К низкотемпературным можно отнести системы, скажем, тёплый пол. Конденсационные устройства очень хорошо интегрируются в данные системы отопления и показывают высокие результаты эффективности в подобных системах. Всё это потому, что в этих системах отопления создаются очень хорошее условия, которые способствуют наилучшей конденсации. Если правильно смонтировать тандем из конденсационного котла плюс тёплый пол, то в данном случае можно вообще не использовать радиаторы. «Тёплый пол» вполне справится с задачей отопления помещения, не хуже системы, которая использует радиаторы. Всё это благодаря высокому коэффициенту полезного действия конденсационного котла.

Часто бытует мнение, что конденсационные газовые котлы обладают невероятным коэффициентом полезного действия, который даже уходит за 100%. Конечно же это не так. Всем известные законы физики работают везде и их никто не отменял пока еще. Поэтому такие заявления от производителей не более чем маркетинг.

Если же со всей объективностью подойти к вопросу оценки КПД конденсационного газового котла, то мы получим где-то около 95% КПД. Этот показатель во многом зависит от условий применения данного оборудования. Также эффективность можно повысить при помощи использования «погодозависимой» автоматики. С помощью этого оборудования можно добиться дифференцированного управления котлом, опираясь на среднесуточную температуру.

Как выбрать место установки котла

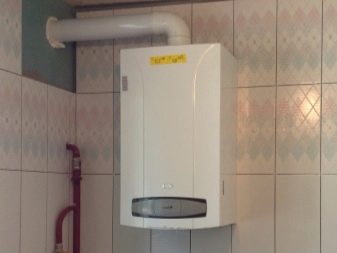

Лучшим местом для того чтобы установить конденсационный котел, является нежилое помещение. Если в доме нет такого отдельного помещения, то котел можно установить на кухне. В идеале стены помещения, где будет устанавливаться котел, должны быть отделаны плиткой, но ни в коем случае не пожароопасными материалами. Пол должен быть услан негорючим покрытием, желательно, чтобы в помещении находилась канализация. Отопительные котлы конденсационные предусматривают наличие вытяжки в помещении, где они установлены.

Навесной конденсационный котел закрепляется на стене специальными крючками при помощи дюбелей. Правильно, если конденсационный котел расположен таким образом, что его нижняя часть отступает от стены больше чем верхняя.

Если, наоборот, то это значит, что котел закреплен неправильно. Монтаж конденсационного котла делается таким образом, чтобы не было крена, иначе это может привести к замыканию.

Поэтому при закреплении котла на крючки, нужно очень хорошо проверить вертикальность котла, чтобы он не был наклонен вперед или вбок.

Дымоходы конденсационных котлов

Вариантов подключения дымохода к конденсационному котлу много. Основное требования к дымоходам для конденсационных котлов является герметичность стыков элементов дымохода.

В целом конструкция дымоходов конденсационных котлов не сильно отличается от конструкции дымохода обычных газовых котлов.

Особенности дымоходов для конденсационных котлов:

• материал, из которого они сделаны. Дымоход для конденсационного котла должен быть сделан из кислотоупорных материалов, например, нержавеющая сталь или пластик. Это связано с тем, что конденсат, который проходит по дымоходу является легкой кислотой, поэтому материал дымохода должен быть защищен от коррозий.
• Дымоход для конденсационного котла должен быть расположен под таким углом, чтобы образующийся конденсат попадал обратно в котел, но при этом туда не попадали осадки. Попадание атмосферных осадков в котел может привести к короткому замыканию или поломке котла.

Основные схемы монтажа дымоходов для конденсационных котлов

Все схемы дымоходов для конденсационных котлов делятся на два основных типа: с забором воздуха на горение из помещения и с улицы. Естественно, в отечественной нормативной документации описаны данные типы дымоудаления и требования к ним, но в документации на котлы обычно встречаются названия согласно европейским нормам. Дымоход с забором воздуха из помещения котельной обозначается как “Bxx”, с улицы — как “Cxx”. Первый индекс меняется в зависимости от конкретной схемы, второй — от расположения вентилятора относительно теплообменника котла. Во всех современных конденсационных котлах вентилятор расположен перед теплообменником, что обозначается индексом “3”. Ниже приведены основные схемы на примере настенных котлов:

Для бытовых мощностей расчет дымохода обычно необязателен, достаточно следовать рекомендациям производителя котла по максимальной длине с учетом фасонных элементов (колен, тройников и т.п.). В случае промышленных котельных расчет дымоудаления обязателен, за ним можно обратиться к производителю дымохода.

Забор воздуха на горение из помещения

В данном случае дымовая труба обязательно должна быть выведена выше уровня крыши из зоны так называемого “ветрового подпора”.

Необходимо это для того, чтобы исключить влияние колебаний давления воздуха на процесс дымоудаления.

Забор воздуха на горение с улицы

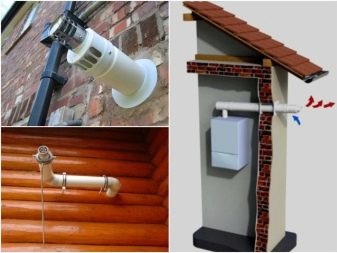

В данном случае применяются два основных подтипа дымохода: коаксиальный и раздельный.

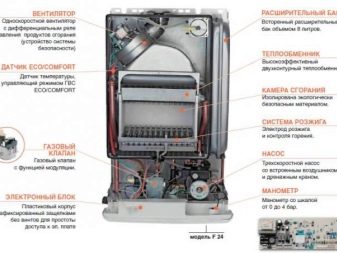

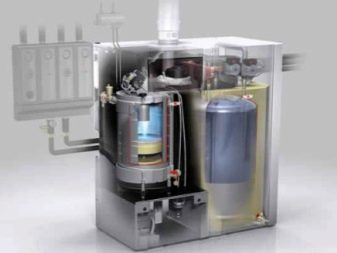

Устройство основных узлов

Даже общее знакомство с конденсационным отопительным оборудованием показывает, что оно устроено довольно сложно.

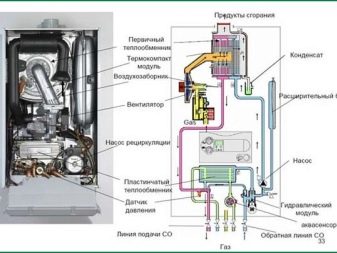

Основными составными частями его являются:

• отсек для сжигания горючего;
• аппарат, подающий это топливо;
• вентилятор, улучшающий нагнетание смеси;
• исходный теплообменник;
• охладительная камера, где смесь паров и газов остывает до температуры 56-57 градусов;
• теплообменник конденсационного контура;
• накопитель, собирающий конденсат;
• дымоход, по которому движутся охлажденные газы;
• насос, прокачивающий воду по отопительной системе.

Начальный обменник тепла плотно сопрягается с отсеком, где горит топливо. В этом обменнике образующиеся газы остывают немного, но все же еще прогреты сильнее, чем точка росы. На этой фазе особых отличий от классической конденсационной схемы нет. Потом дымовая смесь искусственно движется к теплообменнику №2, который охлаждает газовую массу меньше чем до 56 градусов. Конденсат, поделившись своим теплом с нагреваемой системой, уходит через трубу отвода в канализацию.

Но важно понимать, что конденсируется внутри котла не чистая вода, она насыщена неорганическими кислотами. Поскольку температура жидкости выше комнатной, агрессивность даже слабого раствора их значительно вырастает. Потому конструкторы стараются применять стойкие вещества — нержавеющие стали либо сплав кремния с алюминием.

Чтобы сократить разрушительное воздействие кислот, рекомендуется ставить литые теплообменники. Сварной шов, даже выполненный очень качественно, оказывается входными воротами для едких веществ.

Дымоходы тоже делают из невосприимчивых к кислоте сталей либо пластиков. Горизонтальные фрагменты газового хода должны быть устремлены под наклоном. Такое решение позволяет перенаправить воду, появляющуюся в ходе конденсации водяных паров, обратно в котел. Так как покидающие конденсационный контур газы теряют температуру, не конденсировавшаяся прежде влага неизбежно будет осаждаться на стенках дымохода. Известно, что отопительные котлы обязаны вырабатывать различный объем тепла в зависимости от времени суток и погодных условий.

Регулировка производится с помощью горелки; модулируемый тип позволяет сделать такую настройку очень легко. Есть варианты с фиксированными степенями мощности, и тогда котловая автоматика просто реже дает команду на включение. В большинстве наиболее современных аппаратов ставятся все же модулируемые системы, которые считаются более адекватными и гибкими конструкциями. Величина потребления топлива определяется прежде всего общей мощностью отопительного оборудования и нагрузкой, которую оно несет. Конденсационные котлы устроены таким образом, что они плохо работают в высокотемпературных контурах и требуют слишком высокое качество воздуха.

Особенности выбора

Достоинства конденсирующих котлов вполне компенсируют их отдельные слабые места. Но чтобы реализовать все их преимущества, требуется учесть много тонкостей при выборе. Скрытая теплота, выделяющаяся при конденсации, варьируется в зависимости от применяемого топлива. Если использовать метан (проще говоря, природный газ), выделяющаяся теплота позволяет увеличить выход энергии на 11% по сравнению с простым горением. Сжиженный газ прибавляет 9%, а дизельное топливо наращивает выделение тепла на 6%.

Прочие разновидности горючего — не только жидкого, но и твердого, делают намного меньшую добавку энергии. Именно указанные выше виды горючего считаются наиболее перспективными для использования в конденсационных котлах. Конденсация воды, выделяющейся при сгорании твердого топлива, дается слишком малый эффект, поскольку обеспечивается очень сложным путем. Даже среди пеллетных аппаратов такой подход встречается редко. Усиливая охлаждение дымовых газов, можно увеличить отбор энергии.

Но парадокс в том, что при потере этими газами тепла отбирать фактически тепло будет сложнее. Аппаратура становится все сложнее, фактическая добавка энергии не оправдывает ожиданий. Кроме того, котлы способны работать при различных температурах воздуха, в неодинаковых режимах. И при этом следует избегать появления конденсата в дымоходе либо в котле.

Очень важно выбирать аппараты с минимальным количеством таких явлений.

Учитывая, что конвекционные котлы могут регулироваться только за счет работы горелки, желательно выбирать варианты с максимально сложными горелками и управляющими ими блоками. Битермические теплообменники стоят меньше, они проще в техническом плане. Но такие аппараты гораздо требовательнее обычных к качеству пропускаемой сквозь них воды. Если оно недостаточно велико, трубки очень скоро заполнятся слоем накипи. Неизбежно упадет эффективность работы системы.

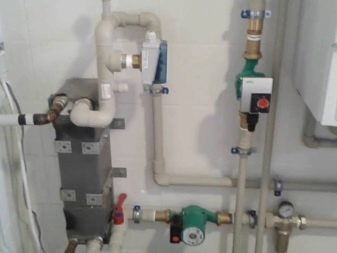

Подобная опасность менее свойственна раздельным теплообменникам, однако они требуют добавления:

• вторичного теплообменника;
• крана с тремя ходами;
• систем, управляющих этим краном.

Чем выше необходимая мощность котла, тем меньше должно быть вспомогательных деталей. Предугадать их воздействие на практическую работу системы крайне сложно. Раньше всего по мере повышения выработки энергии нужно убирать встраиваемые расширительные баки и насосы с их окружением. Самые сильные котлы не имеют даже управляющих систем. Исправить ситуацию можно, приобретая специально подбираемые дополнительные системы и агрегаты.

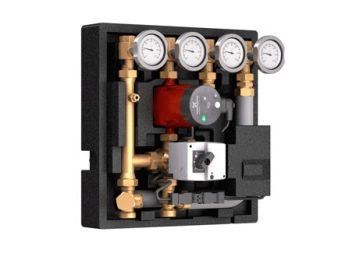

Последняя новинка — насосы, которые позволяют регулировать темп кручения вала. Подобный аппарат сразу удорожает всю систему и усложняет ее. Придется ставить более совершенный, чем обычно, контроллер. Редко подобное оборудование установлено в самом котле, почти всегда приходится его докупать особо. А потому придется платить и за монтаж, и за более тщательную настройку.

Тем не менее специалисты полагают, что именно этим насосам принадлежит будущее. По их оценкам, уже к 2020 году почти все новые модели котлов станут оборудоваться такими системами. Дымоходы же в конденсационных котлах уже сейчас изначально отличаются от привычных моделей. Кроме применения стойких к кислотам материалов, характерно употребление коаксиальной схемы. Чаще всего две трубы в таких контурах делаются из пластмассы.

Важно: коаксиальные дымоходы не могут быть длиннее 5 м, что надо учитывать при выборе, как и предпочтительный выбор в стену.

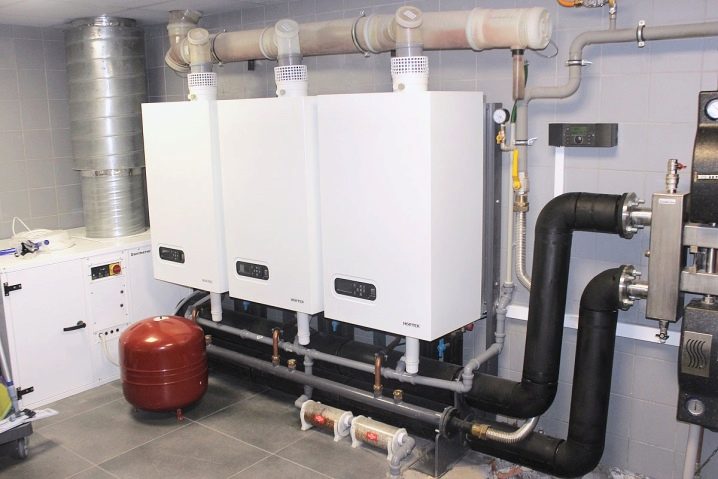

Иногда используются сразу несколько конденсационных котлов в виде каскада. Такие установки включаются все вместе только при очень сильных морозах. Увеличивается и надежность эксплуатации, когда один аппарат выходит из строя, можно его полностью остановить и распределить выпавшую нагрузку. Для наибольшей экономии стоит применять котлы с зависимой от погоды автоматикой.

Специфика эксплуатации

Чтобы перевести систему отопления с обычного котла на конденсационный, просто подключить к имеющимся коммуникациям новый агрегат недостаточно: кроме того, что для замены любого газового оборудования нужно взять разрешение, так ещё и сам процесс его эксплуатации потребует соблюдения некоторых правил.

Требования к системе отопления

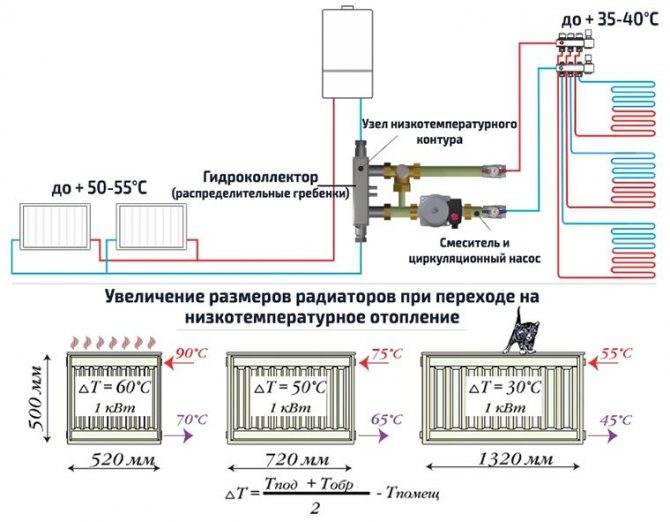

Схема низкотемпературного отопления Поскольку для конденсации пара используется уже прошедший по трубам охлаждённый (30–50 °С) теплоноситель, работать с максимальной отдачей такие котлы будут только в низкотемпературных системах – к ним относятся тёплые полы, стеновые панели, капиллярные маты и батареи с увеличенным числом секций.

В системах, функционирующих в высокотемпературном режиме (60–80 °С), конденсационные агрегаты теряют существенную часть эффективности, до 6–8 %.

Однако говорить, что они совсем не годятся для стандартного радиаторного или лучистого отопления нельзя, ведь даже в них поддерживать слишком высокую температуру (50–55 °С) обогрева жилого дома большую часть времени просто нет необходимости – за исключением нескольких морозных недель за целый период.

Поэтому, в межсезонье конденсационник может полноценно обслуживать и стандартные системы – просто, когда наступит сильное похолодание (-25–30 °C), он перейдёт в усиленный режим работы. Процесс конденсации при этом прекратится и КПД упадёт, но всё равно он на 3–5 % будет выше, чем у конвекционных агрегатов.

Образование конденсата

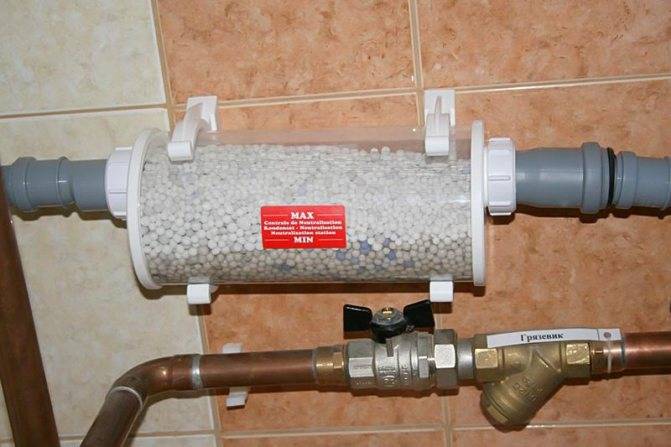

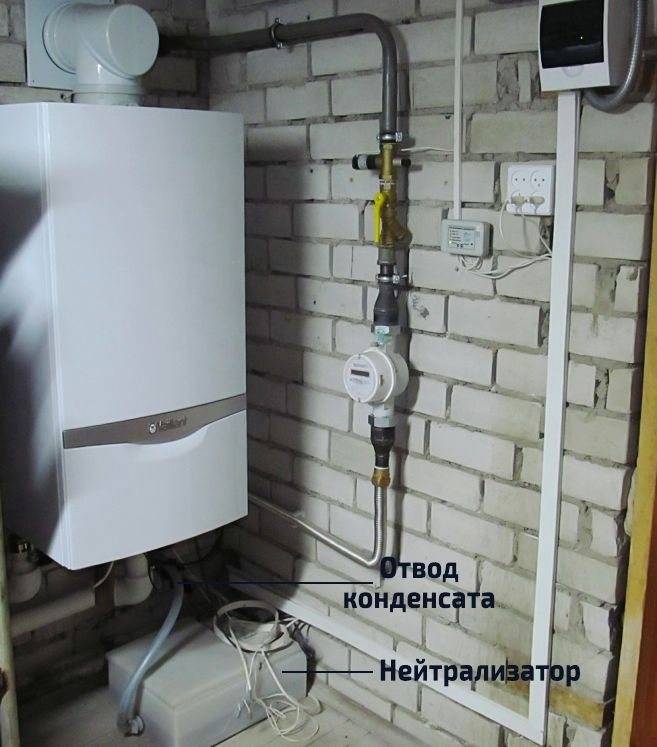

Пример отвода и нейтрализации конденсата. Следующий важный нюанс, который многие пользователи отмечают как недостаток – котлу необходима ежедневная утилизация отработанного конденсата.

Количество конденсата можно определить из расчета 0,14 кг на 1 кВт/ч. Так, например, агрегат мощностью 24 кВт, который в среднем работает с нагрузкой 40–50 % (благодаря точной регулировке параметров, исходя из погодных условий, может задействоваться и меньшая часть ресурса), выделяет около 32–40 л в сутки.

• центральная (поселковая, городская) канализация – конденсат можно просто сливать, при условии, что его разбавили в пропорции минимум 10:1, а лучше 25:1;
• локальная очистительная станция (ЛОС) и септик – конденсат предварительно должен проходить через процедуру нейтрализации кислоты в особом резервуаре.

Наполнителем для нейтрализатора, как правило, служит мелкая минеральная крошка совокупным весом от 5 до 40 кг. Менять её придётся вручную каждые 1–2 месяца. Также есть модели со встроенными нейтрализаторами, попадая в которые, конденсат автоматически ощелачивается и самотёком отводится в канализацию.

Пример применения компактного нейтрализатора при производстве небольшого к-ва конденсата.

Расположение котла

Конструкция газового котла с принудительной подачей воздушной смеси позволяет расположить его практически в любом помещении, так как он не забирает воздух из комнаты и оборудован закрытой камерой сгорания. Это позволяет установить агрегат, к примеру, на кухне. Лучше, когда он находится неподалеку от наружной стены, чтобы не пришлось делать длинный горизонтальный участок дымохода. В зависимости от интерьера можно выбрать настенный котел, вписав его между бытовой техникой либо напольную версию. Например, внешний дизайн напольного конденсационного агрегата Vitodens 222 – F бренда Viessmann отлично подходит для кухни, так как с виду он похож на большой холодильник.

Перед покупкой стоит внимательно изучить все конденсационные котлы конкретного производителя не только на предмет мощности, но и дизайна. Как настенные, так и напольные установки разных брендов имеют большой диапазон мощностей. Настенный агрегат можно приобрести от 3.5 до 110 кВт тепловой мощности, что позволит отапливать как несколько комнат, так и трехэтажный коттедж. Мощность бытовых напольных установок еще больше – до 320 кВт.

Если требуется обеспечить нагрев воды на хозяйственные нужды, есть смысл приобрести двухконтурный газовый котел конденсационного типа. Подбирать его следует по количеству потребителей горячей воды. Агрегаты с проточным теплообменником могут обеспечить 2—3 потребителя, если же их количество больше, стоит рассмотреть вариант со встроенным бойлером.

Определив место установки котла, нужно убедиться, что к нему есть возможность подвести дымоход. Самый простой вариант – вывести трубу горизонтально сквозь наружную стену, – такой вариант подойдет для одноэтажного дома. Для двух и более этажей он может стать неприемлемым, поскольку дым может задуваться ветром в окна верхних помещений. Здесь лучше установить традиционный вертикальный дымоход. Некоторые производители продают детали дымовой трубы в комплекте со своими котельными установками.

Рейтинг ТОП конденсационных газовых котлов

Рассмотрим несколько наиболее популярных моделей газовых конденсационных котлов от разных производителей:

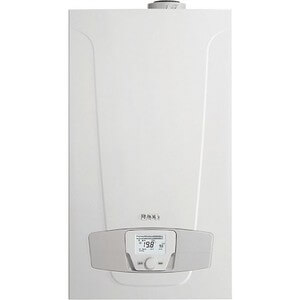

BAXI LUNA Platinum+ 1.32

Газовый конденсационный агрегат от итальянских производителей. Котел одноконтурный, рассчитан только на отопление. Мощность составляет 35 кВт, что позволит обогревать дом площадью 350 кв.м.

Достоинства:

• высокий КПД — 105,7 %;
• при довольно высокой мощности расход газа не превышает 3,49 м3/час;
• возможна перенастройка на питание сжиженным газом, причем, переустановки форсунок для этого не требуется — все производится программным методом;
• полноценная защита от внешних воздействий;
• встроенный фильтр для воды.

Недостатки:

• необходимо использовать только низкотемпературные системы;
• стоимость котла значительно выше, чем у конвекционных моделей такой же мощности;
• котел привозят только под заказ, поэтому приходится долго ожидать доставки.

BAXI Duo-tec Compact 1.24

Еще один конденсационный котел от итальянской фирмы. Одноконтурная модель мощностью 24 кВт позволит отапливать 240 кв.м. полезной площади.

Его достоинства:

• экономичность, высокая эффективность работы;
• надежность, долговечность основных узлов и деталей;
• полный контроль за всеми участками конструкции;
• простота управления.

Недостатки агрегата:

• возможность только обогревать дом, без подачи ГВС;
• высокая стоимость котла и ремонтных работ.

Protherm Рысь конденсационная 25/30 MKV

Двухконтурный газовый котел, изготовленный в Словакии. При мощности в 25 кВт он подойдет для обогрева 250 кв.м. жилой или общественной площади.

Достоинства котла:

• алюминиевый первичный теплообменник, устойчивый к эксплуатационным нагрузкам;
• встроенный расширительный бак на 8 л позволяет компенсировать перепады давления в отопительном контуре;
• высокая производительность ГВС — 14 л/мин;
• полнофункциональная защита от всех воздействий.

Недостатки:

• сравнительно высокая стоимость;
• специфические условия работы;
• нет возможности перенастройки питания сжиженным газом.

Vaillant ecoTEC plus VU INT IV 246/5-5

Немецкая фирма Vaillant является одним из лидеров в производстве теплотехники. Одноконтурная конденсационная модель ecoTEC plus VU INT IV 246/5-5 обладает стальным теплообменником. Мощность агрегата — 20 кВт, рассчитанная на помещение до 200 кв.м.

Достоинства:

• высокий КПД — 108 %;
• объем расширительного бака составляет 10 л;
• расход газа составляет всего 2,6 м3/час;
• есть возможность дистанционного управления;
• многоступенчатая защита от перегрузок или неполадок.

Недостатки:

• чрезмерно высокая цена, которая значительно ограничивает возможности массового покупателя.

Viessmann Vitodens 100-W B1HC043

Еще один немецкий конденсационный котел. Одноконтурная мощная модель — развивает до 35 кВт и способна обогревать 350 кв.м. Предназначен для настенного монтажа.

Достоинства:

• высокий КПД — 108,7 %;
• расход газа составляет 3,46 м3/час;
• электронное управление с возможностью подключения дистанционного контроля;
• прочный теплообменник из нержавеющей стали.

Недостатки:

• специфический режим работы;
• высокая цена.

ТОП лучших настенных конденсационных газовых котлов

Большинство моделей конденсационных газовых котлов предназначены именно для настенной установки. Это позволяет качественно обогреть помещение и одновременно сэкономить свободное пространство.

BAXI LUNA Platinum+ 1.32 34.8 кВт одноконтурный

Одноконтурный конденсационный котел, хоть и обладает компактными габаритами и небольшим весом, но при этом отличается повышенной тепловой мощностью.

Она составляет 34,8 кВт, поэтому устройство можно смело устанавливать в больших жилых и промышленных помещениях. В приборе установлен встроенный циркуляционный насос, расширительный бак и надежный теплоноситель из нержавеющей стали.

Еще одна отличительная особенность модели — в управлении.

Устанавливать параметры системы можно не только кнопками на электронной панели, но и с помощью пульта дистанционного управления.

Универсальность устройства обеспечивает и закрытая камера сгорания. Кроме того, в качестве топлива для котла можно использовать природный и сжиженный газ, а автодиагностика позволит вовремя узнать о неисправностях и провести техническое обслуживание прибора.

Технические характеристики:

• масса котла 37,5 кг;
• высота 760 мм;
• объем расширительного бака 10 л.

Плюсынадежная защита от замерзания и перегрева;полная безопасность эксплуатации;удобное управление с помощью пульта или электронной панели;доступная стоимость, учитывая расширенный функционал;котел можно использовать вместе с солнечными коллекторами.Минусытяжело найти в продаже;нет комплекта жиклеров под сжиженный газ.

Buderus Logamax plus GB172-30 iK 30 кВт двухконтурный

Один из самых надежных и функциональных газовых котлов на рынке. Несмотря на то, что его стоимость выше, чем у аналогов, многие эксперты и пользователи рекомендовали именно эту модель.

Котел предназначен для настенной установки, причем его можно монтировать не только в частных домах, но и в городских квартирах, так как закрытая камера сгорания устройства не нуждается в подключении к дымоходу.

Управление электронное, поэтому пользователю достаточно просто нажать на несколько кнопок, чтобы установить оптимальные показатели.

Поскольку котел двухконтурный, он может использоваться не только для обогрева, но и для организации горячего водоснабжения.

Для контроля показателей в системе предусмотрены встроенный термометр и манометр, а автоматическая система диагностики своевременно уведомит пользователя о неисправностях и сбоях в работе.

Технические характеристики:

• масса котла 52 кг;
• высота 840 мм;
• объем расширительного бака 12 л.

Плюсыпривлекательная фронтальная панель из титанового стекла;модель представлена в двух цветах: черном и белом;повышенная тепловая мощность (30 кВт);большой объем расширительного бака;полная безопасность эксплуатации.Минусывысокая стоимость;нет в свободной продаже: котел привозят преимущественно под заказ.

ТОП лучших напольных конденсационных газовых котлов

Напольные котлы, хоть и занимают много места в помещении, но способны обеспечить стабильным теплом большой дом или квартиру.

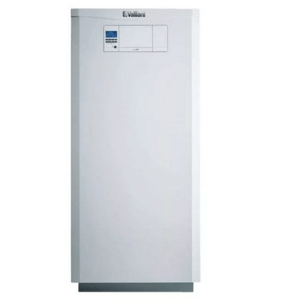

Vaillant ecoVIT VKK INT 256/5 24.3 кВт одноконтурный

Газовый конденсационный котел предназначен для напольной установки. Устройство одноконтурного типа, поэтому предназначено только для обогрева помещений, без обеспечения жильцов горячей водой.

Камера сгорания закрытого типа.

Благодаря этому современному решению котел не нужно подключать к дымоходу, поэтому его можно устанавливать не только в частных домах, но и в городских квартирах.

Теплообменник изготовлен из нержавеющей стали, поэтому отличается длительной эксплуатацией и устойчивостью к коррозии.

Функционал отопительного прибора стандартный, и включает систему защиты от утечки топлива (газ-контроль), автоматическую диагностику неисправностей и автоподжиг.

Также в котле предусмотрена защита от замерзания и перегрева, есть удобная электронная панель управления и плавная модуляция пламени.

Технические характеристики:

• масса котла 86 кг;
• высота 1275 мм;
• максимальная тепловая мощность 24,3 кВт.

Плюсыможет работать на разных видах газа (природном и сжиженном);надежный проверенный производитель;отменное качество сборки;удобная и понятная электронная панель управления;газ-контроль предотвращает утечку газа и обеспечивает безопасное использование.Минусывнушительные габариты и вес;высокая стоимость.

Buderus Logano plus GB102-42 39.8 кВт одноконтурный

Один из самых дорогих одноконтурных котлов на рынке, но его высокая стоимость оправдывается повышенной тепловой мощностью и надежностью.

Максимальная тепловая мощность составляет 39,8 кВт, поэтому котел с успехом обогреет жилое или промышленное помещение площадью до 400 квадратных метров.

Следует учитывать, что устройство достаточно габаритное, поэтому для его установки потребуется много места.

При этом подключать котел к дымоходу не придется, ведь он оснащен закрытой камерой сгорания.

Управление устройством электронное, и осуществляется с помощью нескольких кнопок на передней панели и удобного информативного дисплея.

Здесь же располагается и яркий световой индикатор включения. Для безопасности пользователя производитель снабдил прибор газ-контролем и защитой от перегрева, а для удобного использования — автоподжигом и встроенным термометром.

Технические характеристики:

• масса котла 52 кг;
• высота 930 мм;
• максимальная тепловая мощность 39,8 кВт.

Плюсыпрочный корпус из качественных материалов;сравнительно небольшой вес;удобная электронная панель управления с дисплеем;безопасная эксплуатация;подходит для больших помещений.Минусывысокая стоимость;в качестве топлива можно использовать только природный газ.

[spoiler title="Источники"]

• https://eurosantehnik.ru/kondensacionnye-gazovye-kotly-naskolko-oni-effektivny.html
• https://101studio.ru/kotly/ustanovka-kondensacionnogo-gazovogo-kotla.html
• https://bigkotel.ru/vidy-kotlov/rejting-luchshih-modelej-kondensatsionnyh-gazovyh-kotlov
• https://radiator-lammin.ru/otopitelnye-sistemy/konvekcionnyj-gazovyj-kotel.html
• https://srbu.ru/otoplenie/408-kondensatsionnyj-kotel-plyusy-i-minusy.html
• https://egulov.ru/kondensaczionnyj-kotel/
• https://kotlobzor.ru/montazh_kondensacionnogo_kotla/
• https://stroy-podskazka.ru/otoplenie/kotly/kondensacionnyj/
• https://kupisantehniky.ru/kondensacionnyj-gazovyj-kotel-preimusestva-i-nedostatki-princip-raboty-otlicia-ot-drugih-konstrukcij/
• https://cotlix.com/ustrojstvo-i-princip-raboty-kondensacionnogo-gazovogo-kotla
• https://expert-dacha.pro/otoplenie/kotly-ot/gazovye-k/luchshie-kondensacionnye.html
• https://VyborCen.com/rejting-kondensacionnyh-gazovyh-kotlov

[/spoiler]
