Как сделать удлинитель потока для радиатора

Содержание
  1. Удлинитель потока для радиатора как работает и сделать своими руками
    1. Особенности
  2. Нижнее подключение радиатора где подача а где обратка
  3. Монтаж системы отопления с нижней подводкой
  4. Удлинитель потока для биметаллического радиатора, заглушки, краны, ниппеля и другие комплектующие
    1. Перенаправление потока
    2. Запорные устройства для биметаллических радиаторов
    3. Регулирующие устройства
    4. Крепежные элементы для радиаторов
  5. Схема подключения узла
    1. Через байпас
    2. Через инжектор
    3. Разводка Тихельмана
    4. Использование удлинителей потока
    5. Использование переходника
  6. Делаем и устанавливаем удлинитель – небольшие затраты и замечательный результат
  7. Везде ли можно использовать?
  8. Удлинитель протока для радиатора своими руками – Справочник металлиста
    1. Как решить проблему неравномерного прогрева батарей?
    2. Что такое удлинитель протока?
  9. Что нужно для изготовления удлиняющего фитинга?
  10. Системный подход к установке удлинителя потока самостоятельно
  11. Плюсы и минусы использования
  12. Общие сведения
  13. Крепежные элементы для радиаторов
  14. Удлинитель протока для радиатора: использование и самостоятельное изготовление
    1. Что это такое
  15. Как сделать и вмонтировать удлинитель потока своими руками: Пошаговая инструкция +Фото и
    1. Общие сведения
    2. Сделать удлинитель потока можно сделать своими руками
  16. Обзор популярных брендов
  17. Восстанавливаем функциональность прибора для отопления

Как сделать удлинитель потока для радиатора

Удлинитель потока для радиатора как работает и сделать своими руками

Удлинитель потока для радиатора является рациональным решением при неровном прогреве отопительной конструкции. Он распределяет тепловой носитель одинаково по всей протяжённости батареи и тем самым приносит необходимое тепло в помещение. Допустим, в случае бокового подключения первые секции батареи горячие, а следующие – холодные.

  • Особенности
  • Как сделать своими руками

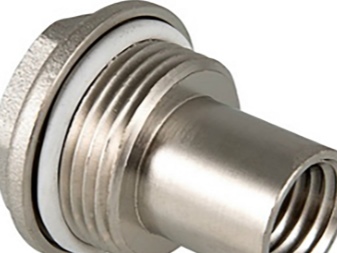

Удлинитель потока для радиатора радиатора правый 1/2″

Специалист ЖЭКа говорит вам, что проблема в батарее, и перед вами предстаёт два варианта:

  • либо переподключать радиатор, применяя схему подачи теплового носителя по диагонали;
  • либо своими руками соорудить специальный проточный удлинитель.

Первый способ потребует больших денежных вложений. Плюс ко всему, не всякий владелец недвижимости будет рад заниматься переподключением радиатора, так как подобная операция точно подпортит весь дизайн комнат.

Вывод – если вы не так давно провели капитальный ремонт, то повторное подключение батареи будет для вас не вариантом. То есть потребуется искать другой вариант.

Именно здесь на помощь и приходит удлинитель протока для радиаторов отопления.

Ниже вы прочтёте подробнее о том, что такое удлинитель потока, как работает и как правильно установить его.

к меню ↑

Особенности

Удлинитель протока для радиатора представляет собой деталь по типу футорки размером ½ или ¾ дюйма с отводом для подсоединения металлопластиковой, полиэтиленовой, нержавеющей стальной или медной «трубы-удлинителя», которая устанавливается на обратном подключении конструкции отопления и содействует движению теплового носителя по диагонали в батарее при боковом подключении.

Применяется удлинитель, как правило, для батарей с числом секций от десяти.

Применять его можно для батарей, подсоединённых к отопительной системе дома через стандартные краны с американкой: на контуре возврата и подачи теплового носителя обязательном порядке должна быть запорная арматура. В случае её отсутствия такой удлинитель для биметаллического радиатора вы подсоединить будете не в силах. Придётся вызывать мастера и производить трудоёмкую работу повторного подключения батареи.

Принцип работы удлинителя потока для радиатора

Основная проблема с удлинителем кроется в том, что достать его не так уж и просто. Его редко можно встретить в сантехническом магазине.

Это дешёвое устройство и не пользуется большим спросом, поэтому и выпускать его нет смысла. Та же ситуация и в интернет-магазинах. Например, удлинитель потока Valtec VT.503 стоит от 219 рублей.

Однако выход есть – можно собрать и поставить удлинитель потока для радиатора отопления вручную.

к меню ↑

Нижнее подключение радиатора где подача а где обратка

Многие пользователи нашего сайт ищут информацию про то как подключаются радиаторы Керми, и то какая у них внутри перемычка или так называемый байпас, представляющий из себя трубку берущую свое начало внизу от самого подключения подачи (как известно у Керми оно снизу). От этого нижнего патрубка подключения трубочка внутри радиатора поднимается и примыкает к крану, при помощи которого и регулируется подача теплоносителя.

Как сделать удлинитель потока для радиатора

Ну вот за счет этой трубочки и происходит правильная термосифонная циркуляция теплоносителя внутри радиатора. Так же это сделано и для удобной регулировки температуры в радиаторе подачи теплоносителя. За счет этого из таких радиатор можно построить радиаторную ветку до пятидесяти метров в длинну на принципе естественной циркуляции (без прокачки насосами) естественная – гравитационная или термосифонная циркуляция теплоносителя буде сама прокачивать самою себя.Это и отличает правильные радиаторы с нижним подключением от обычного радиатора подключенного низ – низ на рисунке ниже.

Как сделать удлинитель потока для радиатора

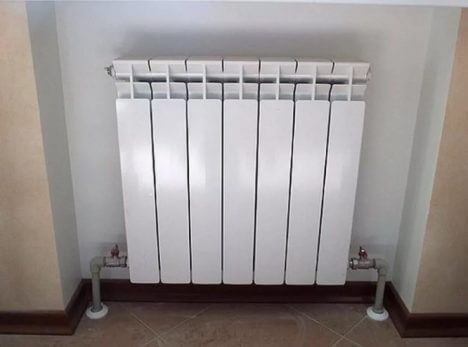

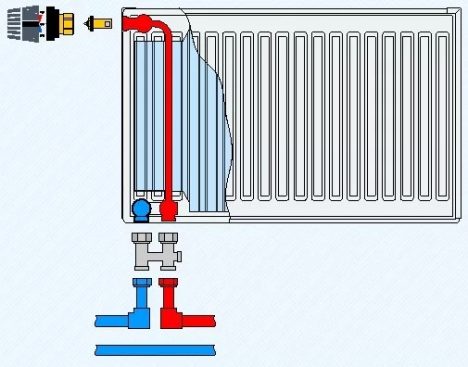

На рисунке мы видим обычный – секционный радиатор который не имеет трубки внутри себя трубки которая бы поднимала теплоноситель вверх окуда бы он остывая продавливался бы вних, поэтому обычный секционный радиатор для его естественной циркуляции должен быть подключен верх – низ по диагонали – это обязательное и смое надежное подключение которое должно использоваться при естественной циркуляции. А в том случае когда обычный секционный радиатор подключен низ низ его нужно прокачивать принудительной гидравликой и еше он будет всегда завоздушиваться.

Но дело это поправимое и если уж хочется то можно и низ низ у обычного панельного радиатора изобразить.. Для этого нужно купить распределитель потока – не путайте с удлиннителем. Распределитель потока это вот такая штучка.

Как сделать удлинитель потока для радиатора

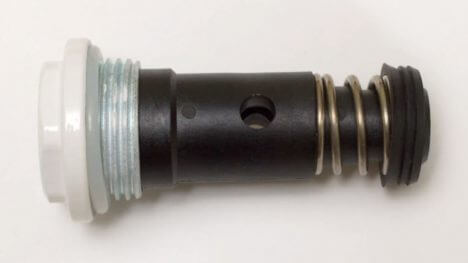

Она нужна для того что бы прокладкой подпираемой пружинкой заткнуть внутри батареи межсекционный поток между первой и второй секциями, тогда тепловому потоку придется подниматься вверх а это тоже самое то и трубка у радиаторов с нижним подключением, ну или всеравно что диагональное подключение когда вход сверху а выход снизу с противоположной стороны. Но вернемся же к радиаторам Керми их нижнему подключению и байпас конектору.

Конекторы для радиаторов Керми со стандартным расстоянием по осям 50 мм – что соответствует стандартному межосевому размеру большинства радиаторов с нижним подключением в отличии от Рифар Монолита, но не об нем сейчас.. Вот значит – коннекторы бля батарей с нижним подключением бывают прямые и под углом 90 градусов для того что бы подводка уходила в стену. А с прямыми коннекторами подводка будет скрыта в полу.

Вот это прямой коннектор для прокладки труб ветки отопления под полом.

Как сделать удлинитель потока для радиатора

А это угловой коннектор для прокладки теплотрассы внутри стены.

Как сделать удлинитель потока для радиатора

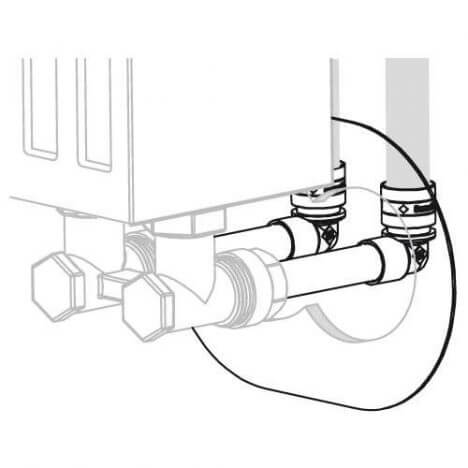

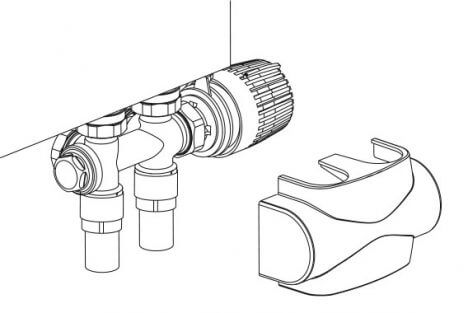

Примерно так выглядят стандартные байпасы у всех радиаторов с нижним подключением, только у “Rifar Monolit” собственный стандарт, который шире обычных и состваляет расстояние по осям не 50 мм а 80 мм.

Нужны ли вообще все эти дорогущие байпасы? В принципе не нужны можно вполне и без ниж обойтись. Например воттак подключить радиатор – напрямую.

Как сделать удлинитель потока для радиатора

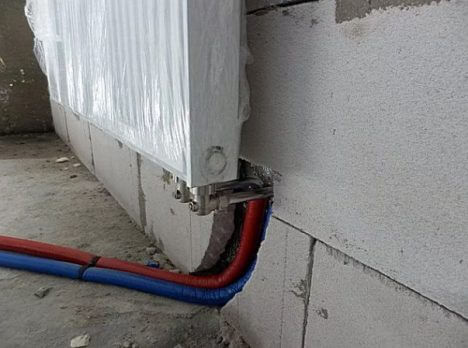

Если есть особые требования к эстетике да и еще если трубы будут проложены внутри стен то в таком случае рекомендуется устанавливать угловые коннекторы.

Как сделать удлинитель потока для радиатора

к меню ↑

Монтаж системы отопления с нижней подводкой

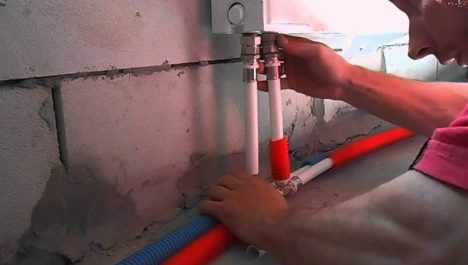

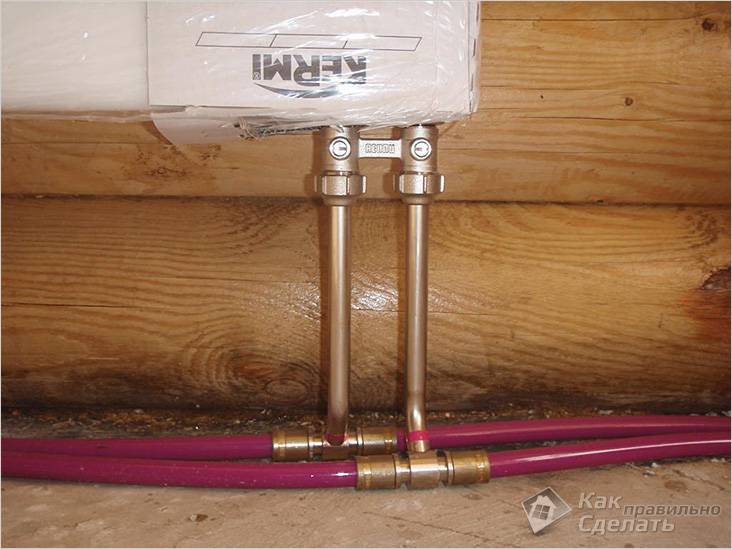

Как сделать удлинитель потока для радиатора
Подключение выполнено с помощью специальной арматуры
В зависимости от выбранной схемы выполняется монтаж трубопровода. Он может быть уложен:

  1. В полу.
  2. В стене.
  3. Между полом и батареей.

Важно сначала установить батареи, рассчитав их количество для каждого помещения, а потом подводить к ним трубы. Если вы будете придерживаться рекомендаций, описанных в этой статье, то у вас не должно возникнуть сложностей при монтаже системы отопления с нижним подключением

Если вы будете придерживаться рекомендаций, описанных в этой статье, то у вас не должно возникнуть сложностей при монтаже системы отопления с нижним подключением.

к меню ↑

Удлинитель потока для биметаллического радиатора, заглушки, краны, ниппеля и другие комплектующие

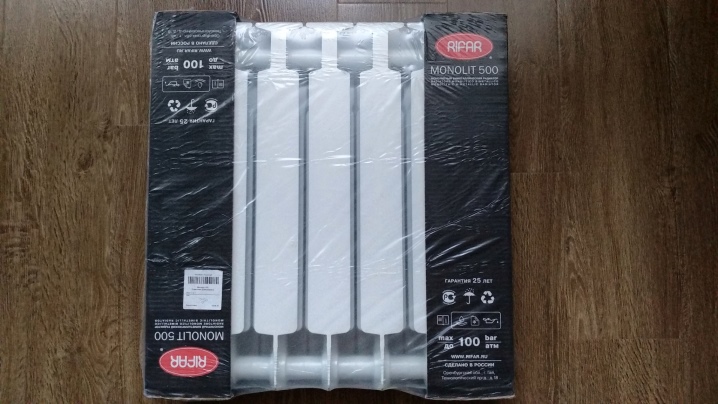

Хотя батареи отопления из двух видов металлов по-прежнему признаны лучшими на рынке, они, как и другие аналогичные изделия, иногда нуждаются в дополнительных запчастях, которые либо улучшают качество и эффективность их работы, либо придают более эстетичный вид и помогают «вписаться» в интерьер.

Комплектующие для биметаллических радиаторов отопления – это помощники, направленные на облегчение их монтажа и увеличения теплоотдачи.

к меню ↑

Перенаправление потока

Ситуация, когда радиатор нагревается неравномерно, а в комнате прохладно, знакома многим. Часто такое явление приписывают наличию воздушных пробок, но что делать, если и завоздушенности нет, и система подведена правильно, а часть секций все равно холодная.

Как правило, на подобные жалобы мастера из теплосети предложат переподключить батареи отопления, но стоит это немалых денег, внесет изменения в интерьере, да и время потребуется, которого в разгар отопительного сезона нет.

Помочь в подобной ситуации может удлинитель потока для биметаллического радиатора с боковым типом подключения. Это устройство применяется для увеличения теплоотдачи и перенаправления потока теплоносителя, но использовать его можно исключительно в конструкциях из 10 или более секций.

Основная задача устройства заключается в изменении направления движения теплоносителя так, чтобы он стал течь по диагонали. Это способствует равномерному разогреву всех секций радиатора без переподключения его к теплосети.

Важным требованием для установки устройства является кран для биметаллических радиаторов, соединяющий их с трубами системы отопления. Если на обратке и подающей трубе нет запорного устройства, то подключить удлинитель потока не удастся, и единственным выходом станет полное переподключение батареи.

Большим недостатком данного устройства является его отсутствие на полках магазинов, как виртуальных, так и реальных. Связано это с низким спросом у потребителей на подобную конструкцию, что делает ее невыгодной для производства, но это не означает, что ее нельзя изготовить самостоятельно.

Потребуется кусок пластиковой трубы, который необходимо поместить в обратный коллектор радиатора. Для этого нужно перекрыть подачу теплоносителя, слить воду из батареи и снять ее.

При помощи флюса труба скрепляется с патрубком и помещается в обратный коллектор, где при подаче теплоносителя даже под слабым напором, ему предстоит каждый раз проходить через все секции батареи, таким образом, прогревая их.

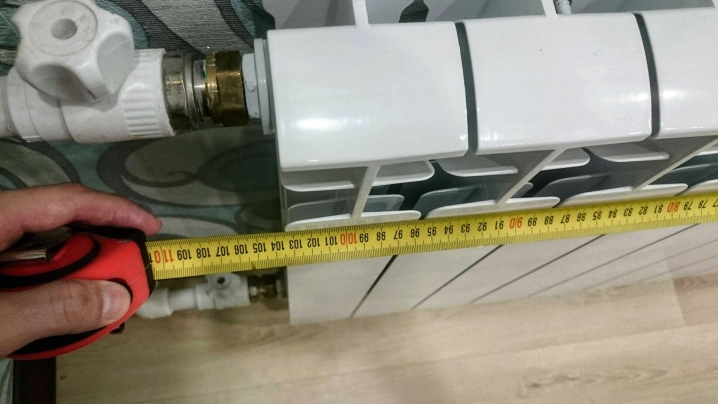

Длина трубки должна равняться длине радиатора, минус одна его секция. В том случае, если не прогреты только средние элементы системы, удлинитель не понадобиться, так как причина плохого нагрева – это засорение проводящего канала. В этом случае придется промыть или заменить секцию.

к меню ↑

Запорные устройства для биметаллических радиаторов

Как правило, производители отопительных приборов вкладывают в упаковку комплект, куда входят заглушки для биметаллических радиаторов соответствующего размера, кран Маевского и другие, необходимые при монтаже детали.

Сегодня рынок предлагает широкий ассортимент комплектующих для радиаторов всех типов и размеров. Условно их можно разделить на следующие виды:

  • Крепежные детали, к которым относятся кронштейны и ножки для батарей.
  • Запорная арматура, например, заглушки и вентили.
  • Прокладки из разного материала.
  • Регулирующая аппаратура.

Если есть необходимость в покупке дополнительных деталей, то следует убедиться в том, что они подходят выбранному типу радиатора и никоим образом не снижают его технических параметров.

  • Качество комплектующих должно соответствовать батарее отопления. Например, нельзя использовать дешевый китайский ниппель для биметаллического радиатора итальянского производства.
  • Даже если визуально диаметры батарей разного типа похожи, это не означает, что так и есть. Разница в несколько миллиметров может со временем стать причиной серьезной аварии.
  • Материал, из которого сделаны детали, должны подходить металлу радиатора. Если, например, соединить медные трубы с алюминиевым корпусом биметаллического радиатора, то в скором времени можно будет наблюдать, как эта гальваническая пара разрушает друг друга.

Выбирая фурнитуру для батареи из биметалла, стоит внимательно изучить их параметры и соответствие одних с другими. Еще лучше, воспользоваться опытом специалистов и попросить у них совета.

к меню ↑

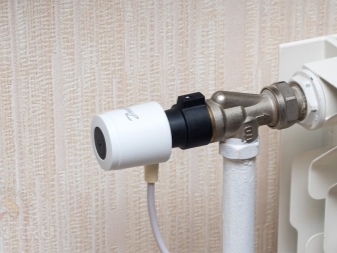

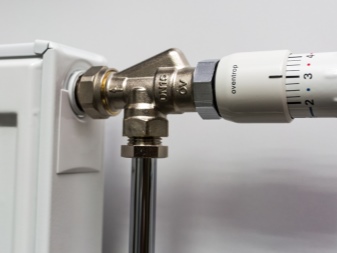

Регулирующие устройства

Как правило, к этому виду фурнитур относится байпас и удлинитель потока. Их основная задача – это направление теплоносителя по максимально эффективному для нагрева радиатора пути.

Когда байпас монтируется вместе с шаровыми кранами, это позволяет не только увеличивать или сокращать поток теплоносителя, но и вовсе перекрывать его в случае аварии или для экономии энергоресурсов. Его устанавливают до радиатора, а между ними монтируются запорные краны, которые находятся как на входе, так и на выходе из системы.

Установив еще один кран на самом байпасе, можно значительно увеличить КПД биметаллического радиатора.

к меню ↑

Крепежные элементы для радиаторов

Установка батарей отопления – это ответственное дело, требующее максимального внимания. Здесь ничего нельзя делать «на глазок». Любое отклонение, как в большую, так и меньшую сторону может стать причиной неравномерного нагрева секций, что приведет к холоду в помещении.

Кронштейны для биметаллических радиаторов бывают напольные и настенные. Чтобы быть уверенными, что батарея установлена надежно, следует знать, по каким критериям выбирать крепежные элементы.

  • Важно учесть материал, из которого сделаны радиаторы.
  • Размер и вес отопительной конструкции.
  • Материал, из которого сделаны стены.
  • Количество секций батареи отопления.

Подсчитывая количество кронштейнов для биметаллического радиатора, следует исходить из того, что на 3 секции должно идти одно верхнее и нижнее крепление. Если батарея тяжелая, то толщина держателя должна быть достаточной, чтобы «терпеть» ее вес.

Напольные кронштейны для биметаллических радиаторов применяются реже. Обычно, это связано с особенностью интерьера помещения или наличия слишком слабых стен. Они могут поставляться производителем, но чаще всего их покупают отдельно. При выборе ножек для биметаллического радиатора следует придерживаться тех же критериев, что и при покупке настенных креплений.

Комплектующие для радиаторов – это детали, без которых не обойтись при их монтаже, ремонте или обслуживании. Будь то ключ для биметаллического радиатора, заглушки или прокладки, они должны соответствовать техническим параметрам отопительного прибора. В данном вопросе экономия запрещена, так как любое несоответствие может привести к аварии, которая обойдется дороже.

к меню ↑

Схема подключения узла

Подсоединение нижнего узла выполняется по нескольким схемам.

к меню ↑

Через байпас

Байпас снижает теплопотери примерно на 20%, чем экономит денежные средства

Байпасная реализуется посредством:

  • Встроенного канала с регулируемым диаметром отверстия. Его можно подсоединить к однотрубным коммуникациям для равномерного распределения температуры воды. При помощи гаек-эксцентриков можно подключить трубные отводы с любой осевой дистанцией.
  • Вынесенного элемента для повышения температуры на входе с последующим выравниванием в системе. Трубку подключают через фитинг со встроенным терморегулятором. Теплоноситель будет через байпас направляться наверх батареи и стекать вниз. Для регулировки обратки в верхнюю часть встраивается спускник воздуха.
к меню ↑

Через инжектор

Инжекторный, или нижний боковой метод предусматривает наличие специальных приборов. Инжекторы выполняются в виде патрубка, установленного в корпус трубы на выходе. Особенность схемы – направление горячего теплоноситель в батарею через вход около патрубка и возврат через него на обратку. Сбоку инжекторного устройства находится клапанный регулятор, винт или автоматический терморегулятор.

к меню ↑

Разводка Тихельмана

Разводка Тихельмана не дает теплоносителю полностью охлаждаться

Актуальна для однотрубной системы отопления. Основная линия дооснащается попутной разводкой с одинаковым общим расстоянием для линий подачи и обратки.

к меню ↑

Использование удлинителей потока

Устройство монтируется внизу, отводов наверх не имеет. Теплоноситель циркулирует, перемещаясь до середины батареи, а затем выходит в конце. Он поднимается и выталкивает воду через патрубок выхода. Удлинители потока не применяются в самотечных коммуникациях.

к меню ↑

Использование переходника

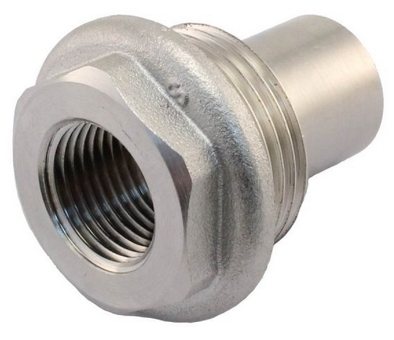

Элемент вкручивается внизу, наверх направляется нержавеющий патрубок. Отопительные трубы на переходник подсоединяются снизу.

к меню ↑

Делаем и устанавливаем удлинитель – небольшие затраты и замечательный результат

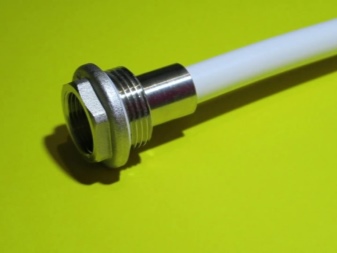

Перейдем к главному. Первым делом отделяете от куска трубы из меди необходимый по размеру отрезок, применяя труборез. Край изделия обязан выйдет действительно ровным. Достигнуть этого можно, если в отношении к труборезу держать медную трубку только перпендикулярно. Применяя жёсткую щетку, тщательно удаляете с края отрезанного изделия заусенцы, а потом берете стальной ершик и обрабатываете поверхность внутри трубы из меди.

Монтаж удлинителя потока

Решающий момент! Некоторые умельцы пытаются зачищать трубу наждачной лентой. Это решительно недопустимо. Всегда не забывайте, что медь по собственной структуре считается слишком мягким материалом. Если обрабатывать ее наждачкой, на трубе останутся абразивные крошки, которые не дадут возможности сделать хорошую и хорошую пайку. Дальше действуйте по следующей схеме:

  • Наносите флюс для пайки на трубу и созданную втулку. С помощью кисточки одинаково распределяете состав. Не надо накладывать слишком много флюса. Когда вы станете исполнять пайку, лишний объем затечет в трубу и застынет в ней. Потом при эксплуатировании отопительные системы данная застывшая капелька будет причиной большого шума при движении теплового носителя по батарее.
  • Вставляете рукодельный удлинитель потока в трубу. Выдавленный флюс убираете ветошью либо обыкновенной салфеткой.
  • Прогреваете атмосферной горелкой кончики труб. Нагрев продолжаете до той поры, пока припой не станет серебристым. Этот цвет говорит о полной готовности флюса.
  • Прикладываете припой к стыку трубных изделий и наблюдаете, как флюс начинает плавиться, наполняя микроскопические щели и все присущие пустоты.

Пайку закачивают в тот момент, когда флюс начинает собираться в капельки. Нужно еще на протяжении 1–2 минут держать кончики труб в прижатом состоянии. Данного времени достаточно для хорошего застывания припоя. На этом, как правило, все. Оцените собственный труд. Вставьте рукодельный удлинитель в радиатор, выставьте прибор отопления на место. Закрутите пробку и радуйтесь одинаковому прогреву батареи за счёт выполненного собственными руками протока.

Протяженность удлинителя можно подбирать разную. Но в большинстве случаев делают таким образом, чтобы его конец приходился на середину самой последней части биметаллической батареи.

Тем не менее, некоторые эксперты рекомендуют делать описанное в публикации устройство не длиннее середины радиатора. И на последок. Не стоит пытаться установить удлинитель из меди в устройства для обогрева помещения, изготовленные из алюминия. В данном случае будет наблюдаться химическое взаимное действие цветных металлов. Оно со временем приводит к образованию окиси на трубах и их разрушению.

Как сделать удлинитель потока для радиатора

Удлинитель потока для радиатора является рациональным решением при неровном прогреве отопительной конструкции. Он распределяет тепловой носитель одинаково по всей протяжённости батареи и тем самым приносит необходимое тепло в помещение.

Допустим, в случае бокового подключения первые секции батареи горячие, а следующие …

к меню ↑

Везде ли можно использовать?

Этот вопрос не менее важен, чем сама суть работы аппарата. Если в батареях нет должного прогрева, подчас все равно использовать удлинитель невозможно. И это даже несмотря на тот факт, что он реально наращивает теплоотдачу и поднимает эффективность обогрева в целом. При установке устройства надо четко следовать указаниям производителя. Длина обслуживаемой батареи составляет не менее 10 секций.

Как сделать удлинитель потока для радиатора

При этом дополнительно требуется, чтобы она была смонтирована с односторонним боковым подключением. Вполне можно подключить к удлинителю любой радиатор длиннее 120 см (даже если он не соответствует только что приведенным требованиям). В основном такое устройство используется на биметаллических батареях. В связке с чугунными изделиями оно применяется редко.

Допускается использование такого аппарата для батарей, оснащенных обычными кранами с так называемой американкой.

Поэтому непременно требуется наличие запорной арматуры и на подающей, и на возвратной трубе. Если она не установлена, смонтировать удлинитель невозможно. Точнее, можно обратиться к профессионалам и переподключить систему, что довольно дорого и трудоемко. Порой выгоднее и проще оказывается переподключить в такой ситуации радиатор на полноценную диагональную систему, и не страдать больше.

к меню ↑

Удлинитель протока для радиатора своими руками – Справочник металлиста

Возможно, многим знакома обстановка, в то время, когда у радиатора нагреваются лишь первые пара секций, а остальные остаются холодными, причём вы уверены, что воздуха в отопительном приборе нет, да и подключение выполнено так, как того требует инструкция – не подкопаешься.

Как правило (99%) сантехники предложат вам переподключение, другими словами замену ветхого подключения на диагональное – это разрешает теплоносителю равномерно распределяться по всей площади отопителя, но переделка потребует не только материальных, но и эстетических затрат, что приемлемо далеко не для всех.

Исходя из этого, возможно применять другой вариант, о котором мы желаем вам поведать, а ещё предложить вашему вниманию видео в данной статье.

к меню ↑

Как решить проблему неравномерного прогрева батарей?

С началом отопительного сезона многие жильцы снова вспомнили о старой проблеме – неравномерный прогрев батарей.

И количества отсеков достаточно, и подключение произведено правильно, но все равно первые несколько секций горячие, а последние едва теплые.

Решением этой проблемы может стать диагональное подключение или удлинитель потока для радиатора. Второй вариант выглядит более эстетично, а реализация обходится дешевле и проще.

к меню ↑

Что такое удлинитель протока?

У большинства домовладельцев возникает весьма неприятная проблема, суть которой в том, что вроде бы новая и установленная согласно всем нормативам биметаллическая батарея не равномерно нагревается.

Первые 3-4 секции батареи в данной ситуации прогреты, как следует, что же касается остальных, то их температура не поднимается до требуемого уровня, который позволит обогреть помещение.

В данной ситуации разумнее всего будет удостовериться в том, что во время установки в устройство отопления случайно не попал воздух. Данную проблему легко может определить любой сантехник.

В случае если проблема заключается не в скоплении воздуха, то от работников ЖЭКа можно услышать заключение что все дело непосредственно в самой батарее отопления. Из-за этого возникает новая проблема, заключающаяся в приобретении и монтаже нового радиатора.

Но выход из подобной ситуации, который не очень сильно ударит по вашему бюджету, а также не потребует много времени для монтажа, существует, и им является удлинитель протока для радиаторов.

к меню ↑

Что нужно для изготовления удлиняющего фитинга?

Давайте рассмотрим, что нужно для изготовления удлинителя. Вначале необходимо обзавестись следующими материалами и инструментами:

  • муфта под пайку (двадцатка);
  • отрезок медной или пластиковой водопроводной трубы с сечением 18 мм, и стенками не тоньше 1 мм;
  • регулируемая газовая горелка с насадкой;
  • труборез (благодаря ему можно отрезать кусок трубы необходимой длины, не деформировав его);
  • припой;
  • металлический ершик;
  • фаскосниматель (он позволит качественно избавиться от заусенцев на торцах трубы);
  • жесткая щетка;
  • силиконовая прокладка;
  • развальцовщик (если такового нет, можно воспользоваться труборасширителем).

После того как подготовительные работы осуществлены, можно заняться работами по восстановлению нормального функционирования биметаллических отопительных батарей. Вся запорная арматура на трубах, которые ведут к радиатору, должна находиться в закрытом положении. В случае однотрубной схемы подключения, необходимо закрыть один кран, после чего необходимо слить воду с батареи отопления.

Теоретически установка удлинителя возможна без демонтажа радиатора. Но в таком случае данная процедура будет достаточно неудобной. Из-за этого, батарею отопления лучше всего снять. Сделать это довольно просто.

Необходимо отвинтить пробку вместе с разъемным соединением. При этом, необходимо тут же проверить в каком состоянии находится силиконовая прокладка. Если она повреждена, необходимо ее сразу же заменить. Ее цена довольно мала, но функция, которую она выполняет достаточно важная. Экономить на данном элементе не стоит.

После чего необходимо отсоединить трубы от батареи отопления и аккуратно снять ее с кронштейнов. После чего можно начинать основной этап работы.

Как установить удлинитель радиатора?

Приступаем к основному процессу. Во-первых, при помощи трубореза нужно отделить от куска медной трубы отрезок необходимой длины. Край изделия должен получиться, благодаря труборезу, достаточно ровным. Этого можно добиться в том случае, если трубу держать строго перпендикулярно относительно трубореза.

После чего при помощи жесткой щетки, тщательнейшим образом нужно удалить заусенцы с отрезанного края. После чего при помощи стального ершика обрабатывается внутренняя поверхность стенок трубы.

Читайте также:  Как определить необходимую высоту дымохода относительно конька крыши?

к меню ↑

Системный подход к установке удлинителя потока самостоятельно

Необходимо отделить от куска медный трубы подходящий вам по размерам отрезок с помощью трубореза. Краешек получившего изделия должен быть ровным. После этого с помощью жесткой щетки удалите с края отрезанного изделия оставшиеся зарубинки.

Вам нужно с помощью с помощью пайки соединить втулку и трубу. Затем нужно взять жир для пайки и мягкий припой. Часто эти два элемента соединяют при помощи горелки. Поэтому запаситесь обычно газовой горелкой не очень большого размера.

Далее припой подводится к стыку. Если вы неправильно произведете нагрев, то припой начнет плавиться и затечет в стык.

Пайку необходимо закончить после того, как флюс начнет собираться в капельки. После этого подержите концы труб прижатыми еще несколько минут. Это времени должно быть достаточно, чтобы припой до конца застыл. После этих действий ваша работа может считаться законченной.

Получившийся удлинитель необходимо вставить непосредственно в сам радиатор, после чего произвести монтаж батареи на место. После монтажа не забудь закрутить пробку.

Внимание. Протяженность удлинителя может быть разной. Обычно длину выбирают исходя из того, что конец должен быть на середине самой последней секции в батареи.

После всех этих нехитрых действий удлинитель потока будет служить вам на радость и согревать ваш дом.

Не забывайте о том, что удлинитель есть возможность вмонтировать только в биметаллический радиатор. Ни в коем случае не пытайтесь повторить этот опыт с чугунной батареей, потому что металлы будут окислять и разрушать друг друга.

к меню ↑

Плюсы и минусы использования

Основные преимущества устройства – простота монтажа и повышение эффективности отопительной системы. Для его покупки или самостоятельного изготовления не потребуются серьезные денежные вложения. Чтобы установить приспособление, достаточно обладать основными слесарными навыками. Повышение продуктивности достигается без корректировок имеющейся схемы подсоединения батарей.

Удлинитель протока для биметаллического радиатора имеет определенные ограничения к применению. Ставить его можно только на радиаторы, подсоединенные односторонне с правого или левого бока. Также они должны быть оборудованы запорными арматурными элементами со стороны обратки и подачи воды. Если этого нет, установить фитинг не получится. Придется обращаться к мастеру и производить повторное подключение, что требует больших трудозатрат.

Готовые удлинители встречаются в магазинах довольно редко, но их несложно сделать самому или заказать через интернет.

к меню ↑

Общие сведения

Это элемент, который подключается к радиатору с помощью трубки или без. Удлинитель потока обычно монтируют к обратному подключению радиатора, для того чтобы происходило диагональное движению теплоносителя в радиаторе в случае его одностороннего подключения.

Удлинитель потока для биметаллического радиатора позволяет решить проблему с неравномерным прогревом отсеков радиатора.

Удлинитель потока используется в радиаторах, количество секций в которых от десяти и больше и они должны быть подключены по боковой схеме.

Внимание. Применение удлинителя потока возможно только в тех домах, где батареи подключены к системе отопления обычными кранами с «американкой».

Что это значит? Это означает, что на трубах подачи и возврата теплоносителя должна быть запорная арматура. В случае отсутствия таковой, вы не сможете произвести подключении удлинителя потока.

Обычно монтаж удлинителя потока осуществляется согласно рекомендациям производителя вашего радиаторам.

Удлинитель потока применяется только к биметаллическим радиаторам и не используется в чугунных батареях.

Большая проблема с удлинителем потока состоит в том, что приобрести этот элемент в строительных магазинах затруднительно – его там обычно нет. Данная деталь очень дешевая и простая в изготовлении, поэтому производители сантехники считают это нерентабельным.

к меню ↑

Крепежные элементы для радиаторов

Установка батарей отопления – это ответственное дело, требующее максимального внимания. Здесь ничего нельзя делать «на глазок». Любое отклонение, как в большую, так и меньшую сторону может стать причиной неравномерного нагрева секций, что приведет к холоду в помещении.

Кронштейны для биметаллических радиаторов бывают напольные и настенные. Чтобы быть уверенными, что батарея установлена надежно, следует знать, по каким критериям выбирать крепежные элементы.

Важно учесть материал, из которого сделаны радиаторы.
Размер и вес отопительной конструкции.
Материал, из которого сделаны стены.
Количество секций батареи отопления.

Подсчитывая количество кронштейнов для биметаллического радиатора, следует исходить из того, что на 3 секции должно идти одно верхнее и нижнее крепление. Если батарея тяжелая, то толщина держателя должна быть достаточной, чтобы «терпеть» ее вес.

Напольные кронштейны для биметаллических радиаторов применяются реже. Обычно, это связано с особенностью интерьера помещения или наличия слишком слабых стен. Они могут поставляться производителем, но чаще всего их покупают отдельно. При выборе ножек для биметаллического радиатора следует придерживаться тех же критериев, что и при покупке настенных креплений.

Комплектующие для радиаторов – это детали, без которых не обойтись при их монтаже, ремонте или обслуживании. Будь то ключ для биметаллического радиатора, заглушки или прокладки, они должны соответствовать техническим параметрам отопительного прибора. В данном вопросе экономия запрещена, так как любое несоответствие может привести к аварии, которая обойдется дороже.

к меню ↑

Удлинитель протока для радиатора: использование и самостоятельное изготовление

Наверное, многим знакома ситуация, когда у радиатора нагреваются только первые несколько секций, а остальные остаются холодными, причём вы уверены, что воздуха в отопительном приборе нет, да и подключение выполнено так, как того требует инструкция – не подкопаешься.

В большинстве случаев (99%) сантехники предложат вам переподключение, то есть замену старого подключения на диагональное – это позволяет теплоносителю равномерно распределяться по всей площади отопителя, но переделка потребует не только материальных, но и эстетических затрат, что приемлемо далеко не для всех.

Радиаторная направляющая или удлинитель протока

Поэтому, можно использовать другой вариант, о котором мы хотим вам рассказать, а ещё предложить вашему вниманию видео в этой статье.

к меню ↑

Что это такое

Удлинитель протока с термоголовкой для регулировки

  • Если в радиаторе более 10 секций, то есть вероятность, что при боковом подключении они будут нагреваться неравномерно, то есть, чем дальше секция от трубы подачи, тем холоднее в ней будет теплоноситель, так как циркуляция в отопительном приборе будет проходить с разной скоростью. Поэтому, чтобы не переделывать боковое подключение на диагональное после монтажа батареи, что может вызвать определённые проблемы с обустройством интерьера комнаты, можно установить удлинитель протока для радиаторов своими руками.
  • После монтажа такого устройства, циркуляция теплоносителя принимает равномерный характер – внутреннее диагональное движение воды начинает проходить с одной скоростью и тем самым проблема неравномерного нагрева батареи снимается сама по себе.

Но, оказывается, не всё так просто, как это должно быть на самом деле – дело в том, что купить удлинитель протока в магазине, торгующем сантехникой или даже заказать его в сети Интернет – целая проблема и причина самая банальная – нет, не высокая цена, а их отсутствие. Но для тех, у кого есть желание обустраивать свой быт, этот вопрос решаем – приспособление можно сделать самостоятельно.

к меню ↑

Как сделать и вмонтировать удлинитель потока своими руками: Пошаговая инструкция +Фото и

В начале отопительного сезона проблема неравномерного прогрева радиатора напоминает о себе.

Даже в том случае, когда правильное количество отсеков и подключение было произведено правильно, но горячие лишь первые пару секций, а остальные холодные – решить эту проблему поможет удлинитель потока для радиатора. Удлинитель потока распределяет тепло равномерно по всей протяженности радиатора.

Что такое удлинитель потока? Если у вас возникла проблема с неравномерным прогревом батарей, не спешить покупать новый радиатор. Данную проблему можно решить без серьезных финансовых вливаний, если купить удлинителя потока.

к меню ↑

Общие сведения

Это элемент, который подключается к радиатору с помощью трубки или без. Удлинитель потока обычно монтируют к обратному подключению радиатора, для того чтобы происходило диагональное движению теплоносителя в радиаторе в случае его одностороннего подключения.

Удлинитель потока для биметаллического радиатора позволяет решить проблему с неравномерным прогревом отсеков радиатора.

Где можно использовать удлинитель потока?

Удлинитель потока используется в радиаторах, количество секций в которых от десяти и больше и они должны быть подключены по боковой схеме.

Внимание. Применение удлинителя потока возможно только в тех домах, где батареи подключены к системе отопления обычными кранами с «американкой».

Что это значит? Это означает, что на трубах подачи и возврата теплоносителя должна быть запорная арматура. В случае отсутствия таковой, вы не сможете произвести подключении удлинителя потока.

Обычно монтаж удлинителя потока осуществляется согласно рекомендациям производителя вашего радиаторам.

Удлинитель потока применяется только к биметаллическим радиаторам и не используется в чугунных батареях.

Большая проблема с удлинителем потока состоит в том, что приобрести этот элемент в строительных магазинах затруднительно – его там обычно нет. Данная деталь очень дешевая и простая в изготовлении, поэтому производители сантехники считают это нерентабельным.

к меню ↑

Сделать удлинитель потока можно сделать своими руками

Что для этого нужно:

  • Муфта под пайку;
  • Отрезок водопроводной медной трубы, стенки которой должны быть больше 1мм – сечение 18 мм;
  • Труборез, который позволит без деформации отрезать нужный кусок медной трубы;
  • Фаскосниматель, который позволит удалить зарубинки по краям изделия;
  • Щетка с жесткой щетиной;
  • Силиконовая прокладка;
  • Развальцовщик или труборасширитель.

Когда у вас есть все необходимые инструменты можно приступать к монтажу удлинителя потока. Внимание. Не забудьте закрыть краны, слить воду и демонтировать радиатор со стены.

После этого необходимо отвернуть верхнюю кнопку с частью установленного разъемного крепления для того, чтобы не повредить краску.

В теории удлинитель можно установить не прибегаю к демонтажу конструкции. Но делать это будет крайне неудобно. Поэтому сохраните свои силы и время, и снимите радиатор стены до начала установки удлинителя потока. После того как произведете демонтаж батареи проверьте состояние силиконовой прокладки, если она уже изрядно поистерлась, то не откладывая замените ее на новую.

к меню ↑

Обзор популярных брендов

Стоит отметить, что несмотря на небольшую распространенность удлинителей на рынке, некоторые компании все же производят их. Обычно это крупные изготовители, которые могут сбалансировать издержки. Все такие компании производят устройства с так называемым правым и левым исполнением, что позволяет обустраивать отопительную систему без лишних проблем. Под брендом Valtec сейчас широко продвигается модель VT. 503. Сам изготовитель позиционирует такой продукт как передовое, неповторимое изделие.

Как сделать удлинитель потока для радиатора
Как сделать удлинитель потока для радиатора

Заявлено, что при его использовании трудности с неоднородным нагревом радиаторных блоков с односторонним типом присоединения решается успешно. Полностью исключается пропадание тепла в отдаленных от ввода секциях прибора. В инженерном плане VT. 503 — изготовленная из латуни футорка с никелевым покрытием. Ее дополнительно оборудуют патрубком, внутри которого готовится резьба в виде треугольника. Шаг нарезов увеличивают до максимума (это очень важный момент).

Как сделать удлинитель потока для радиатора

В патрубок придется закручивать участок трубы из металлополимерной смеси, внешний габарит которого составляет 1,6 см. Модель VT. 503 может иметь правое или левое исполнение, что обозначается символами D и S соответственно. Допускается монтаж труб и запорных деталей, сечение номинального прохода в которых равно ½ либо ¾.

Монтаж удлинителя производится в качестве замены традиционной радиаторной футорки, при этом в штуцерную часть вкручивают отрез трубы 1,6х0,2 см, который на 6-8 см короче батареи.

Как сделать удлинитель потока для радиатора
Как сделать удлинитель потока для радиатора

Хорошие отопительные удлинители поставляет и фирма Rifar. Яркий пример – Monolit 3/4. Это качественная российская разработка, и позволить ее себе может практически любой потребитель. Устройство оптимально подходит для диагонального одностороннего подсоединения обычных радиаторов. Ширина модели достигает 80 см.

Как сделать удлинитель потока для радиатора

к меню ↑

Восстанавливаем функциональность прибора для отопления

Давайте разберемся, как выполнить удлинитель. Для начала необходимо запастись следующими материалами и инструментами:

  • муфтой под пайку (двадцаткой);
  • отрезком водопроводной трубы из меди со стенками более 1 мм и сечением 18 мм;
  • регулируемой атмосферной горелкой с насадкой;
  • труборезом (он даст возможность отрезать без деформации необходимый кусочек медной трубы);
  • припоем;
  • железным ершиком;
  • фаскоснимателем (без него не удастся качественно удалить заусенцы на торцах трубного изделия);
  • жёсткой щеточкой;
  • силиконовой прокладкой;
  • развальцовщиком (взамен него можно применять труборасширитель).

Сейчас, когда вы полноценно подготовились, можно начать процесс восстановления нормальной работоспособности отопительного прибора из биметалла. Перекрываете запорную арматуру на трубах, идущих к батарее. Если воплощена однотрубная схема подсоединения, закрываете один кран. Потом нужно слить с радиатора воду.

Удлинитель потока с термоголовкой

В теории удлинитель можно поставить на батарею, не разбирая прибор теплоснабжения. Но исполнять эту процедуру будет некомфортно. Благодаря этому рекомендуется демонтировать радиатор. Сделать это очень легко. Отвинчиваете пробку вместе с клиновым соединением. Тут же контролируйте состояние силиконовой прокладки. Если оно не радует, выставьте новый компонент. Прокладка стоит копейки и при этом исполняет основную функцию. Мелочиться в этом случае не стоит. Потом отсоединяете радиатор от труб и бережно снимаете его с спайдерных крепежей

Приступаем к важному этапу операции

[spoiler title="Источники"]

  • https://www.tproekt.com/udlinitel-dla-radiatora-otoplenia/
  • https://uteplitel-minol.ru/truby/udlinitel-potoka-dlya-radiatora-otopleniya.html
  • https://banya10.ru/otoplenie/udlinitel-potoka-ustanovka.html
  • https://jurnalstroy.ru/udlinitel-potoka-dlya-bimetallicheskoj-batarei-kak-sdelat-i-ustanovit.html
  • https://1-teplodom.ru/kak-sdelat-udlinitel-potoka-dla-radiatora/
  • https://stroy-podskazka.ru/otoplenie/radiatory/udliniteli-potoka/
  • https://101studio.ru/truby-dlya-otopleniya/raspredelitel-potoka-dlya-radiatorov.html
  • https://neuss-group.ru/otoplenie-otoplenie/ustanovka-udlinitelya-protoka-dlya-radiatorov.html
  • https://RkzSp.ru/otopitelnaya-sistema/udlinitel-potoka-ustanovka.html

[/spoiler]


Вверх
Вверх
