1 В чем преимущества теплых полов и так ли они нужны в бане?

Вопрос о том, необходима ли такая система обогрева помещению, где и без того температура будет высокая, кажется лишним. Прежде чем интересоваться, как правильно сделать теплый пол в бане, необходимо понять, какие преимущества он дает:

  1. Продляет срок эксплуатации. Так как парилка – место повышенной влажности, риск того, что деревянные поверхности под её воздействием начнут прогнивать или заработают грибок, велик. Сухой и жаркий поток воздуха от пола решает проблему сырости, осуществляя регулярную просушку помещения.
  2. Отсутствие сквозняков. Как и любое строение, баня может продуваться ветром. Для того, чтобы воздух не гулял по помещению и не провоцировал простуду у посетителей парилки, особенно полезным будет инфракрасный теплый пол в бане.
  3. Дополнительный комфорт. Ступать ногами на плитку или дерево приятной человеческому телу температуры – это то, чего часто не хватает в банях. Особенно, когда речь идет о вынесенных за стены дома отдельных строениях.
  4. Поддержание бани в хорошем состоянии.

Регулярный прогрев с помощью полов убережет парилку от преждевременного разрушения, причем совсем не обязательно при этом задействовать печь.

Все вышеперечисленное обязательно должно быть принято во внимание, однако, необходимо указать и на особенности такой системы обогрева:

  1. Стоимость. Даже самые бюджетные решения потребуют значительных затрат.
  2. Особенности монтажа. Каждый вид полов с обогревом имеет свои, характерные требования и моменты. Если проигнорировать их, то существует риск недееспособности всей системы.
  3. Ремонт. Замена или починка любого отрезка системы сопряжена со сложностями. Так, в подавляющем большинстве случаев, необходимость ремонта означает обязательное снятие верхнего напольного покрытия и стяжки.

Кроме того, некоторые типы могут потребовать проведения коммуникаций, а также значительно повысят стоимость коммунальных услуг.

к меню ↑

1.1 Назначение

Конструкция нужна для следующих целей:

  • снижения общего уровня влажности в помещениях после окончания банных процедур;
  • повышения уровня комфорта;
  • избавления от неприятных ощущений, которые возникают при хождении по холодной плитке.

к меню ↑

1.2 Требования

Системы должны соответствовать ряду требований:

  1. Конструкции должны изготавливаться из материалов, которые не выделяют вредных веществ при сильном нагревании.
  2. Материал элементов конструкции не должен разрушаться при температурных скачках, длительном воздействии влаги.

  3. При выборе напольного покрытия, нужно обратить внимание на его противоскользящие свойства. Они определяются стандартом — DIN 51097-С.

к меню ↑

1.3 Устройство теплых полов в бане

Подогрев деревянного или керамического напольного покрытия прежде всего избавляет от основной проблемы, присущей всем помещениям, отапливаемым дровяными печами. Часто обогрев полов в бане как бы отходит на второй план. Считается, что теплого воздуха от настенных конвекторов, водяных радиаторов или просто буржуйки в комнате отдыха вполне достаточно для обогрева и создания комфортных условий.

На самом деле тепло в бане при таких способах обогрева распределяется крайне неравномерно:

  • Припотолочная часть помещения и весь объем до уровня головы взрослого человека нагревается до высокой температуры, теплый воздух при небольшом перегреве превращается в «кипяток», часто обжигает лицо и торс;
  • Средняя часть остается умеренной, комфортнее всего находиться в сидячем положении. Воздух теплый и сухой;
  • Нижняя часть воздушного потока, непосредственно на полу и в прилегающих слоях банной атмосферы, самая холодная. Теплым пол будет только в случае, если хозяева в дополнение к кирпичной печке сделали обдув ног с помощью электрического тепловентилятора.

Проблема в том, что все греющие поверхности водяного отопления или дровяной печи находятся намного выше уровня пола, минимум на 20-25 см. Кроме того, из-за конвекции холодный воздух, попадающий с улицы через вентиляцию, дополнительно захолаживает поверхность напольного покрытия.
Как в бане сделать теплый пол

Подобными проблемами страдают все помещения бани, за исключением, может быть, парилки, где пол будет теплым хотя бы потому, что температура воздуха внизу 30-35оС, не меньше. В мойках, в предбанниках, в комнатах отдыха пол, если он не оборудован системой подогрева, зимой редко прогревается выше 12-15оС, даже при наличии утепления основания.

Исключение составляют лишь коробки бани, обустроенные внутри жилых частных домов или коммерческих саун, работающих по 18 часов в сутки. В этой ситуации здание греется практически постоянно, и потребности в обустройстве теплого пола нет.

Важно! Устройство теплых полов в бане — это не прихоть и даже не желание комфорта, это прежде всего забота о здоровье.

Каждый решает самостоятельно, ходить ли в валенках по предбаннику и раздевалке бани зимой или сделать своими руками в бане теплый пол. Тем более, что наличие подогрева — это еще и отличный способ сушить поверхность кафеля, плитки или дощатого настила по завершению банных процедур.

к меню ↑

1.4 Плюсы и минусы теплых полов в бане

Чем хорош теплый пол в бане:

  • увеличение срока службы помещения. Парилка — место повышенной влажности и все поверхности в ней могут начать гнить и обрастать грибком. Сухой поток воздуха, идущий от пола, решит проблему сырости, выполняя регулярную просушку бани;
  • отсутствие сквозняков. Как и любое строение, в бане может «гулять» ветер. Монтаж теплого пола инфракрасного типа поможет избавиться от него и защитит от простудных заболеваний;
  • дополнительный комфорт. После парилки важно не переохладиться, а теплый пол как раз предотвратит резкий перепад температур.

Имеет теплый пол в бане и еще одно достоинство. Он поможет поддерживать помещение большой площади в надлежащем состоянии во время его длительного простоя в зимнее время года.

Нельзя ни сказать и о недостатках теплых полов:

  • дороговизна, низкая ремонтопригодность и хлопотный первичный монтаж;
  • излишнее пересушивание воздуха. Это больше относится к предбаннику и комнате отдыха, нежели к самой парилке;
  • невозможность температурного зонирования по вертикали. Если в бане для того чтобы немного остыть, просто перемещаются на нижнюю полку, то с теплым полом этот вариант не пойдет;
  • нестабильность деревянной отделки к разнице между влажностью и нагревом. Дерево, прогреваемое с одной стороны и увлажняемое с другой, гниет меньше, но быстрее рассыхается и коробится.
    Как сделать теплый пол в бане
    Теплый пол в бане является дорогим

Можно сделать вывод, что теплый пол в бане это хорошо, но не для полностью деревянных поверхностей, а в сочетании с другими отделочными материалами, например, плиткой.

к меню ↑

1.5 Какой вид подогрева оптимален для бани?

Итак, какой же вид подогрева пола следует предпочесть — водяной, кабельный или инфракрасный? Сравним их характеристики в следующей таблице:

Фактор Водяной обогрев Кабельный обогрев Плёночный обогрев
Техническое помещение Нужна бойлерная Не требуется Не требуется
Толщина пола со стяжкой 110-120 мм 50-100 мм 5-10 мм
Время на монтаж 4-5 дней 1 день 1 день
Когда можно приступать к эксплуатации Через 28 дней Сразу Через 28 дней
Надёжность При повреждении одной из частей сразу выходит из строя При повреждении одной из частей сразу выходит из строя Даже при повреждении значительной части системы остальные элементы продолжают работать
Обслуживание Требуется Не требуется Не требуется
Замерзание зимой Возможно Отсутствует Отсутствует
Распределение тепла Зависит от способа укладки Неравномерное Равномерное
Зонирование Зонирование помещения невозможно Возможность организации отдельных точечных зон Возможность организации отдельных точечных зон
Затраты на установку Высокие Относительно невысокие Относительно невысокие
Затраты на эксплуатацию Минимальные Оплата электроэнергии (высокий расход) Оплата электроэнергии (низкий расход)
Затраты на ремонт Высокие Высокие Минимальные

Самым экономичным вариантом для помещений этого типа является водяной тёплый пол, но его устройство — довольно трудоёмкий процесс, требующий значительных усилий и затрат времени. Для устройства водяного тёплого пола необходима проектировка довольно сложной схемы, кроме того, он заметно сократит пространство в бане за счёт своей толщины. Если вас способна привлечь простота монтажа, лучше выберите плёночный инфракрасный пол, плюсом которого является готовность к эксплуатации сразу после установки.

к меню ↑

1.6 Варианты обустройства теплого пола

Для подогрева покрытия и отопления помещения бани используются стандартные технологии, применяемые в жилых квартирах и домах. Конструкция теплого пола не требует специальных знаний и навыков, можно использовать стандартные комплекты напольных нагревателей.
Как в бане сделать теплый пол

Основных вариантов организации подогрева пола внутри бани всего четыре:

  • Электрический кабельный теплый пол;
  • Нагрев с помощью токопроводящих пленок;
  • Водяной подогрев пола с отбором тепла от бойлера, котла или встроенного нагревателя;
  • Воздушный нагрев, поверхность обогревается потоком теплого воздуха, отбираемого от кирпичной печи или камина бани.

Первые три варианта теплого пола могут быть оборудованы своими руками практически на любом этапе строительства бани. Схема с подогревом от печи может быть реализована только на начальном этапе. Проблема заключается в том, что сама печь должна быть оборудована каналами нагрева воздуха, продуваемого под теплым полом. Поэтому без переделки печки сделать подогрев в уже готовом помещении бани будет непросто.
Как в бане сделать теплый пол
Водяной теплый пол укладывается на компенсирующую подложку

Кроме того, на выбор схемы обустройства влияет размер пола внутри бани, ее планировка и наличие ресурсов. Если парилка обогревается небольшой металлической печкой каменкой, то, возможно, наилучшим вариантом будет схема с электрическим теплым полом. Для большой бани с кирпичной печью более рациональным будет организация подогрева воздухом или водяным контуром, уложенным в стяжку теплого основания.
Как в бане сделать теплый пол

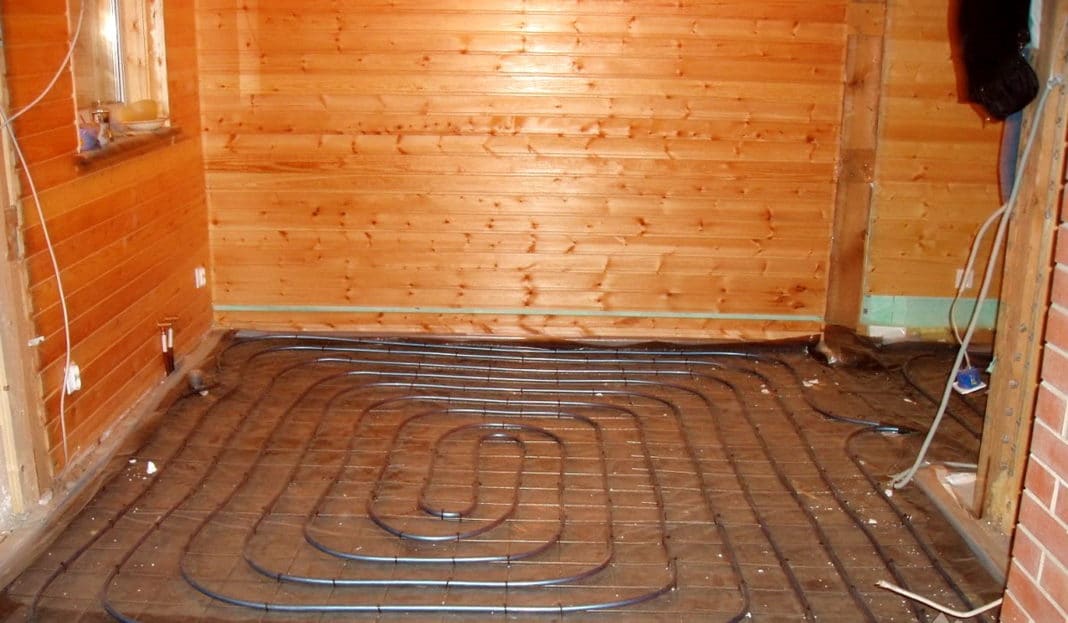

Теплый пол в бане водяной

Этот способ обогрева идеально подойдет для большого банного комплекса, где затраты на обеспечение тепла с помощью электроэнергии получаются просто огромными. Кроме того, зимой, в морозы прогреть бетонную стяжку или лаги с половицами внутри большой бани, используя только электроэнергию, сильно ударит по кошельку, а иногда становится невозможным просто технически. В этом случае теплый водяной пол в бане становится единственно возможным решением проблемы борьбы с холодом.

Конструктивно водяной теплый пол представляет собой несколько контуров из труб, уложенных на специальную вспененную подложку и залитых цементно-песчаной стяжкой. Трубы подключаются параллельно к специальному коллектору с клапанами управления. Отдельно монтируется насос и газовый котел для подогрева воды.
Как в бане сделать теплый пол

Теплый пол в бане электрический

Для организации подогрева используется специальный кабель высокого сопротивления. Диаметр провода составляет 5-12 мм, поэтому его легко можно спутать с материалами, используемыми в телевизионных или компьютерных сетях. Квадратный метр теплого пола с уложенным в основание греющим кабелем может выдавать в помещение 150-350 Вт/ч, что более чем достаточно для поддержания комфортных условий даже при отсутствии утепления.

Теплый электрический пол в бане представляет интерес для использования в условиях банных помещений по причинам:

  • Возможность зонирования и обустройства подогрева напольного покрытия только в тех местах, где это важно и необходимо. Нет смысла делать теплый пол на входе в парилку или в предбаннике, у топки печи и обратно, греющий кабель будет полезен в раздевалке или в комнате отдыха. Причем укладывать теплый пол электрический в бане можно и под плитку, и под деревянные половицы;
  • Высокая надежность проводки. Повредить кабель в прочной полимерной изоляции даже в условиях бани, перепадов температуры и влажности, куда сложнее, чем графитовую пленку или мягкую водяную трубу.

В случае повреждения кабельный теплый пол в бане отремонтировать намного проще, чем пленочный или водяной подогрев.
Как в бане сделать теплый пол

к меню ↑

1.7 Виды электрических нагревательных элементов для полов в бане

Сравнительная характеристика будет приведена только по отношению к применению тех или иных нагревательных элементов в бане. Чтобы избегнуть предвзятости, эксплуатационные характеристики приведены не на основании личного опыта, а взяты от производителя.

Инфракрасная плёнка

Электрический теплый пол 12

Особенностью нагревательной плёнки является способ передачи тепла. В отличие от других технологий, около 95% передачи тепла у плёнки осуществляется методом излучения. Для проверки, попробуйте подержать ладонь над включённой плёнкой, а затем приложить руку к самому материалу.

При прямом контакте, нагрев практически не ощутим. А учитывая, что плёнка будет находиться в стяжке, эффективность её работы будет чрезвычайно низкой.

Ещё один минус — слабая устойчивость лавсанового основания, к щелочному воздействию цемента.

Этих двух качеств, достаточно чтобы исключить инфракрасную нагревательную плёнку из претендентов для использования в баньке. Но при определённых условиях, на её основе можно сделать подогрев пола в ванной комнате.

Аморфная лента

Электрический теплый пол 2

Это относительно новый продукт в этом сегменте рынка, который следует отнести к метаматериалам. Уникальные свойства композитного сплава, достигаются экстремально быстрым охлаждением (около 1 млн. градусов в секунду). В результате, формируется материал с уникальными свойствами:

  • Толщина аморфной ленты 250 микрон, а в готовом изделии, на матах, менее 2 мм;
  • Отсутствует аккумуляция тепла, а за счёт быстрого нагрева экономия электроэнергии достигает 50%; Электрический теплый пол 18
  • КПД преобразования электричества в тепловую энергию ≈ 99%;
  • Высокая коррозионная устойчивость;
  • Электромагнитное излучение не превышает фоновых значений.

Выпускается аморфная лента в рулонах и в матах. Производитель рекомендует использовать только маты с аморфной нагревательной лентой, чтобы устроить электрический тёплый пол в ванной или в бане. При этом стяжку можно не заливать!

Электрический теплый пол 6

Единственный недостаток, относительно высокая стоимость. Минимальная цена 1 м² аморфной ленты на матах, мощность 150 Вт, начинается от 1500 р.

Нагревательный кабель

Электрический теплый пол 14

Материал проверенный временем, и большинство электрических тёплых полов сделанных в России, изготовлены на основе нагревающего кабеля. Выпускается в бухтах (погонаж), и в матах. Может быть одно- или двухжильным.

К отрицательным характеристикам нагревательного кабеля, следует отнести:

  • Более высокое электромагнитное излучение, по сравнению с другими типами нагревательных элементов;
  • Точечная область нагрева (при рассмотрении в срезе) и мощная изоляция провода, повышают инерционность системы, увеличивают расход электроэнергии, и способствуют появлению «эффекта зебры». Электрический теплый пол 7
  • Обязательная заливка стяжки, для предупреждения неравномерного нагрева.

Монтаж кабеля на матах, предпочтительнее, ибо позволяет строго выдержать рекомендуемый шаг укладки и фиксация к основанию получается надёжнее.

к меню ↑

1.8 Сравнение

Для сравнения остались только нагревательный кабель и аморфная лента.

Нагляднее это будет выглядеть в таблице, при условии что сравнение осуществляется не в абсолютных критериях, а в относительных. То есть, относительно друг друга.

Греющий кабель Аморфная лента
Рабочая температура 50–80˚C 38 ˚C
Увеличение высоты пола Минимум 4 см (1 см кабель + 3 см стяжка) 0.2 см (толщина мата с аморфной лентой)
Фактическая площадь нагрева, относительно пола 1–3% 20–30%
Эффект «Зебры» Присутствует Отсутствует
Скорость нагрева/тепловая инерционность Средняя/высокая. Для выхода на рабочий режим, требуется нагреть слой стяжки. Высокая/отсутствует.
Энергопотребление (при прочих равных условиях мощности и эксплуатации) Высокое Низкое. Относительно энергопотребления кабельной системы, ниже на 40–50%.

Относительно неравномерности прогрева, следует пояснить отдельно. Электрический теплый пол 01
На снимке среза электрического тёплого пола в поперечной проекции, отчётливо видно, что у аморфной ленты нагрев происходит при более низкой температуре рабочего элемента, но при этом площадь гораздо больше, чем у кабеля.

На этом рисунке Электрический теплый пол 5
схематично показан принцип формирования эффекта «Зебры». Дело в том, что минимальное расстояние между витками кабеля — 8 см. А до поверхности пола минимум 4.5 см (3 см минимальная толщина стяжки + 1 см толщина плитки + 0.5 см толщина клеевой композиции).

Датчик температуры, расположен между витками кабеля, на равном удалении, то есть приблизительно в 4 см.

При поверхностном рассмотрении, скорость нагрева должна быть одинаковой. Но согласно модели Дебая (1912 г), во время теплопереноса, энергия фононов ослабляется, при переходе из одной среды в другую. А в данном случае, происходит переход тепловых фононов из стяжки в клей, затем в напольное покрытие.

Если увеличивать толщину стяжки чтобы нагрев был равномерным, то это повысить энергопотребление и инерционность конструкции.

Более тонкая стяжка, не сможет выполнять защитных функций и при этом вероятность её растрескивания гораздо выше.

Из всех приведённых факторов следует, что использование аморфной нагревательной ленты при организации электрического тёплого пола в бане, это единственный вариант вложения средств для достижения оптимального соотношения между ценой, эффективностью и надёжностью.

к меню ↑

1.9 Достоинства и недостатки системы подогрева пола

Водяной теплый пол в бане от печки отличается рядом преимуществ:

  • ни один из элементов обогревающей сети не будет создавать электромагнитные волны, как это происходит с электрической системой;
  • конструкция является экологически безвредной для человеческого организма;
  • в бане постоянно поддерживается оптимальный микроклимат;
  • за счет использования воды в качестве теплоносителя, подогреваемой от общей печи, создается неплохая экономия на обогреве.

К сожалению, система имеет и некоторые отрицательные моменты:

  • зимой из системы обогрева необходимо сливать воду, чтобы она не замерзла и не повредила трубы. Или придется постоянно протапливать печь, что также не совсем удобно и порой даже затратно. В таком случае многие хозяева идут на хитрость – вместо воды в систему заливают антифриз;
  • на подогрев аккумуляторной емкости затрачивается много тепла. По этой причине печь начинает хуже обогревать парилку и помещение для помывки;
  • теплый пол в бане от печки – схема сложная, охватывающая своим прохождением под полом все помещения. Это требует солидного объема носителя тепла, время на его подогрев возрастает;
  • установив такую систему подогрева, полы придется защищать от намокания. Дело в том, что влага, дойдя до утеплительного слоя, сделает его низкоэффективным.

к меню ↑

1.10 Подготовительные мероприятия перед установкой теплого пола

Прежде чем начать монтировать полы, проводят подготовительные мероприятия по утеплению основания. Для этого подойдут такие материалы, как:

  • войлок;
  • стекловата в матах;
  • пробка;
  • пеностекло;
  • керамзит и др.
    Как сделать теплый пол в бане
    Войлок – материал для утепления пола в бане перед установкой теплого пола

Если не хочется лишний раз утяжелять перекрытие и заливать нагревательный элемент стяжкой, можно обратить внимание на плиты из вспененного полистирола. Они оснащены на каналами для крепления элементов нагревательной системы.

Если выбран другой материал, то он располагается между двумя слоями бетона. Для избегания теплопотерь достаточно будет слоя утеплителя в 15 см, но это относительная цифра.

Не получится совместить теплый пол и щелевое удаление воды. Теплый пол в бане своими руками можно делать, только там, где есть водоотведение по уклону. Это касается только для помещения с водой, т.е. моечная и парилка. Уклон в помещении бани делается стяжкой. Если ее толщина превышает 3 см, используется армирующая сетка.

к меню ↑

2 Как сделать теплые полы в бане?

Безусловно, каждый вид полов имеет свои особенности укладки, но есть и общие нюансы. В частности, при монтаже теплых полов нужно сначала положить на пол теплоизолирующий материал, установить теплые полы и лицевое покрытие. Рекомендуется также сделать гидроизоляционный слой, он предотвратит появление конденсата.

к меню ↑

2.1 Инструменты и материалы

Для проведения монтажных работ, нужен ряд расходных материалов, инструментов:

  • система — нагревающие кабели, маты или составные части трубопровода;
  • термостат, регуляторы температуры;
  • теплоизоляционный материал;
  • маяки, цемент.
  • арматура, вязальная проволока;
  • лопаты, емкость для замешивания цементного раствора;
  • электродрель с насадкой венчик, болгарка.

После подготовки инструментов можно приступать к подготовке основания, составлению проекта.Фото 632

к меню ↑

2.2 Подготовка и проектирование

Слои конструкции:

  • уплотненный грунт;
  • смесь песка с гравием;
  • бетонное основание;
  • армирующий каркас;
  • Фото 633
    теплоизоляция;
  • нагревающий слой;
  • бетонная стяжка.

Отдельно можно составить рисунок будущего пола в разрезе и с видом сверху. На втором рисунке необходимо нарисовать расположение частей конструкции, указать промежутки между ними.

Прежде чем начинать монтаж необходимо нужно:

  1. Очистить бетонное основание от мусора, выровнять бугры молотком или перфоратором.
  2. Поверх фундамента залить начальную стяжку, которая выровняет его перед проведением дальнейших работ. Для этого требуется установить маяки под один уровень.
  3. Сделать раствор на основе 1 части цемента, 2–3 частей песка, 2 частей воды. Залить его по маякам, выпрямить правилами.

В качестве теплоизолятора можно использовать твердые полимеры, у которых показатель прочности на сжатие не менее 2 кг на 1 см3.

к меню ↑

2.3 Монтаж

Водяной теплый пол – самый востребованный и практичный вариант обогрева для частных домов и бань. Он не создает электромагнитного излучения, безопасен, надежен и долговечен.

В отличие от радиаторного отопления, водяные полы обеспечивают быстрый нагрев воздуха при температуре теплоносителя в 45 градусов. К тому же отсутствует необходимость в нагреве воздушной массы, расположенной под потолком, поскольку тепловая энергия равномерно распределяется по всей площади помещения.

Существует два типа водяной системы напольного обогрева: мокрый пол (бетонная) и сухой пол (настильная).

Мокрый пол

Этот вариант используется для бетонных полов с монтажом нагревательных элементов в стяжку. Конструктивно система состоит из следующих элементов:

  • плита перекрытия;
  • теплоизоляционный слой (экструдированный пенополистирол);
  • армирующий слой (тонкая арматурная сетка с ячейками размером 5 × 5 см);
  • стяжка из бетонной смеси;
  • напольная декоративная облицовка.

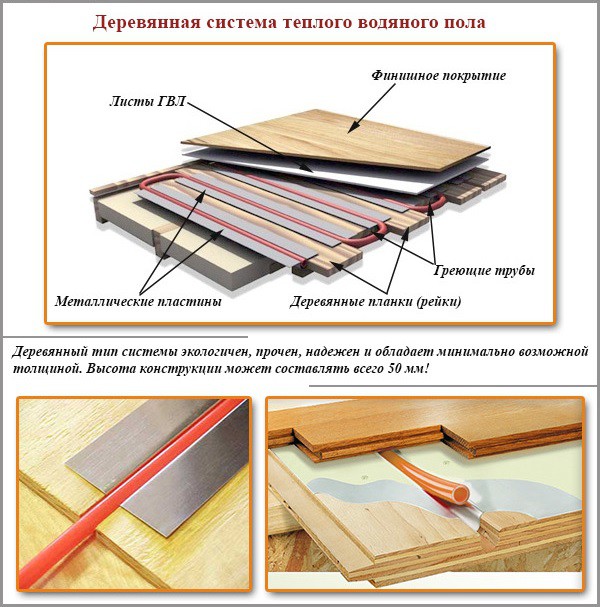

Сухой пол

Подходит для обустройства деревянных бань с деревянными настилами, не перегруженными стяжкой из бетона. Такая конструкция состоит из следующих элементов:

  • утепляющий слой между деревянными лагами;
  • пластина из пенополистирола;
  • оцинкованная стальная или алюминиевая пластина с каналами для прокладки отопительных труб;
  • декоративное напольное покрытие.

Труба для отопления монтируется двумя способами:

  1. Улиткой. Самый простой и доступный способ монтажа, который обеспечивает равномерное распределение тепловой энергии. Максимально допустимый угол изгиба труб не превышает 90 градусов, что улучшает гидравлические параметры системы обогрева.
  2. Змейкой. Отличается простотой монтажа водяных труб, при этом не гарантирует равномерное распределение тепла. Зачастую такой способ укладки труб применяется в нестандартных помещениях с узкими проходами, коридорами, дверными проемами.

После монтажа система проверяется на герметичность: в трубы нагнетается давление, которое превышает рабочее в 1,5 раза. Далее визуально определяют наличие протечек или других дефектов, отмечают показатели манометра. После подтверждения герметичности выполняется бетонная стяжка. Спустя месяц после заливки проводится температурная проверка системы.

к меню ↑

2.4 Монтаж электрического пола пленочного типа

Преимуществом данной системы является простота установки. Достаточно купить термопленку и постелить ее на пол. Ничего заливать бетонной смесью не нужно.

Пленку нужно крепить к полу с помощью скотча. Чтобы повысить качество отопления, рекомендуем использовать фольгу. В помещениях с повышенным уровнем влажности не помешает сделать дополнительную гидроизоляцию: на термопленку необходимо постелить гидроизоляционный материал.

Сверху можно укладывать отделочный материал. Если вы делаете теплый пол в бане под плитку, то для ее крепления можно использовать обычный клей для керамической плитки.

Некоторые специалисты советуют все-таки не отказываться от бетонной стяжки, и сделать ее поверх пленки. В этом случае вы обеспечите электрическую безопасность теплого пола и повысите его надежность. Также можно между пленкой и напольным покрытием положить изоляционно-выравнивающую прослойку.

к меню ↑

2.5 Монтаж электрического пола с кабелем

Принцип работы таких полов следующий: греющий кабель преобразует электрическую энергию в тепловую. Перед началом работ нужно выбрать подходящий кабель.

В магазинах представлены разные кабели, различающиеся количеством тепла на один квадратный метр прогреваемой площади. Значение параметра варьируется в пределах 150-400 Вт. Для пола в бане подойдет кабель до 250 Вт.

Электрические кабели могут быть одно- и двужильными. Преимуществом последнего является то, что его легче укладывать, т. к. на одном из его концов есть заглушка. Но учтите, что такой кабель издает электромагнитное излучение в 4 раза больше, чем одножильный.

Система теплого пола с кабелем оснащена термостатом, благодаря чему можно регулировать температуру пола с помощью пульта управления.

Если система теплых полов монтируется на деревянное покрытие, то его нужно обработать специальными веществами – это требование техники пожарной безопасности.

Укладывать кабель нужно на расстоянии не менее 5 см от стены, а от обогревательных веществ – не менее 10 см. При монтаже нельзя допускать перегибов и сильного натяжения кабеля.

Упростить процесс установки электрических теплых полов помогут различные приспособления: монтажная сетка и направляющие с крепежными устройствами. С помощью направляющих можно уложить кабель точно на том расстоянии, которое рекомендовано изготовителем и будет оптимальным.

После проведения работ необходимо протестировать систему теплых полов. Если все работает правильно, то можно переходить к следующему этапу: армированию и заливке пола. Спустя 4 недели можно укладывать финишную отделку пола.

к меню ↑

3 Как сделать кабельный пол

Кабельный пол — это второй вариант устройства тёплого пола, надёжный и современный, для которого используется электрический кабель.

Кабельный тёплый пол
Кабельный подгрев пола в бане отличается надёжностью

Преимущества кабельного пола:

  • высокая надёжность;
  • минимальный шанс поломки;
  • возможность легко регулировать температуру поверхности пола;
  • быстрота и лёгкость монтажа.

Недостатки:

  • необходимость соблюдения более тщательных, по сравнению с водяным тёплым полом, правил укладки нагревательных элементов системы, правил общей безопасности системы;
  • большие затраты электроэнергии для поддержания работы системы.

Мощность элементов системы электрического обогрева пола в бане не должна превышать 250 Вт.

Чтобы самостоятельно установить кабельный пол, необходимо запастись следующими материалами:

  • одножильные или двужильные кабели;
  • вспененный полиэтилен, пробковые маты — теплоизоляционные материалы;
  • сетка из металла;
  • армирующая сетка для стяжки и сама стяжка;
  • направляющие с крепежными устройствами;
  • аппаратура (температурные датчики, узлы управления и термостат);
  • инструменты для монтажа электрической системы.

Какой кабель стоит выбрать? Двужильный кабель проще уложить, т.к. нет необходимости подводить его второй конец к термостату. Уделите особое внимание пожарной безопасности: тщательно проверьте изоляционный слой кабеля, а также обеспечьте дополнительную изоляцию всех стыков и соединений. Перед монтажом обязательно проверьте сопротивление в токопроводящих жилах.

Очень важно уложить кабель равномерно, чтобы не допустить перегревов системы.

Электромагнитное излучение от двужильного кабеля в 5 раз больше, чем от одножильного, однако находится в пределах допустимых значений.

к меню ↑

3.1 Пошаговая инструкция по установке кабельного подогрева

  • на подготовленную поверхность укладывают слой теплоизоляции и металлической сетки;
  • кабели должны монтироваться только поверх сетки. При этом уровень его сопротивления должен полностью совпадать с указанным в технической документации к тёплому полу;
  • жилы укладываются внатяжку на металлическую сетку с помощью направляющих и с точным соблюдением расстояний, установленных производителем и строительными нормами;
  • после того, как укладка кабеля будет завершена, необходимо подключить датчики и регулирующие узлы;
  • тщательно проверить работоспособность установленной системы;
  • укрыть систему армирующей сеткой;
  • залить пол в бане цементно-песчаной или сухой стяжкой, толщина которой должна быть не меньше 3, но и не больше 5 сантиметров;
  • стяжка будет застывать около 28 дней, после чего можно укладывать напольное покрытие.

Важно! Минимальное расстояние между витками кабеля обозначено в техпаспорте, сокращать его строго запрещено. Минимальное расстояние от стены — 5 см. Минимальное расстояние от любых нагревательных приборов — 10 см.

Видео процесса



к меню ↑

4 Плёночный инфракрасный пол

Инфракрасный плёночный теплый пол под плитку в бане — является самым экономичным вариант. Так же данный вид пола очень прост в монтаже. Инфракрасный мат представляет собой прозрачный материал с инфракрасной плёнкой внутри.

Установка данного типа тёплых полов начинается с монтажа теплоизоляции. Хотя, его можно стелить на любой вид поверхностей.

к меню ↑

4.1 Пошаговая инструкция по укладке тёплого плёночного пола в бане

  • Рассчитывается количество материала и осуществляется его подготовка, обязательно все  срезы греющих элементов должны быть изолированы;
  • расстилается плёнка по разработанной схеме, и отмечаются места, где будет устанавливаться кабель;
  • очищается площадь от мусора;
  • укладывается теплоизолирующий материал и фиксируется на скотч;
  • укладывается инфракрасная плёнка, и так же фиксируется;
  • присоединяются плёночные каналы к питающему кабелю, и закрепляются соединительными зажимами;
  • изолируются стыки специальной пропиткой;
  • проводится замер рабочего сопротивления;
  • завершающий этап, перед монтажом кафеля — плёнка покрывается плиточным клеем.

Фото — инфракрасный тёплый пол

 Сделать такой тёплый пол под плитку можно за день. Ведь особенность такой модели — нет необходимости в заливке стяжки.

к меню ↑

5 Настилаем водяной пол своими руками

Водяной тёплый пол считается одним из наиболее удобных и выгодных для установки в бане. Система представляет из себя замкнутый трубопровод, по которому благодаря насосу циркулирует жидкость — это может быть как обычная вода, так этиленгликоль или антифриз (либо его водный раствор). Источником тепла для нагрева воды в трубах выступает котёл, сами трубы могут быть пластиковыми или медными. Также вам понадобятся насос и арматура.

Водяной тёплый пол
Водяной пол — пожалуй, самый популярный вид подогрева для бани

Преимущества водяного обогрева:

  • возможность обогреть большую площадь при умеренных энергозатратах;
  • система мало подвержена механическим повреждениям и деформации из-за того, что целиком находится под поверхностью пола;
  • равномерное распределение тепла по всей площади;
  • не требует вложения больших денежных средств.

Недостатки водяного обогрева:

  • требует значительных усилий, наличия аналитического склада ума от мастера;
  • из-за того, что основа системы водяного тёплого пола — насос, который должен обеспечивать циркуляцию тёплой воды в круглосуточном режиме, возможен довольно значительный расход энергоресурсов;
  • регулировать температурный режим может быть довольно сложно (многое зависит от источника тепла);
  • если в системе появляется течь, обнаружить место её возникновения крайне сложно.

к меню ↑

5.1 Технические характеристики

Согласно физическим свойствам, тёплые воздушные массы поднимаются вверх, и даже в парной, где жарко, полы бывают холодные. Но такой диссонанс между теплом сверху и холодом снизу, делает банные процедуры некомфортными.

Современные технологии позволяют улучшить микроклимат в бане путём установки полов с подогревом разных типов под напольное покрытие:

  • кабельные — представляют собой греющий кабель, уложенный под финишное покрытие, работающего от электрического тока;

Фото — Кабельные полы в бане

  • инфракрасные — плёнка с инфракрасными пластинами внутри, которые нагреваются при подаче энергии, самое простое сооружение в плане самостоятельного монтажа;

Фото — Инфракрасные полы

  • водяные — трубопровод размещённый под полом в бане, теплоносителем выступает нагретая вода.

Однако банное помещение имеет повышенную влажность, поэтому многие владельцы построек не рискуют самостоятельно устанавливать электрические тёплые полы.

В связи с этим, более популярным считается водяной тёплый пол. Ведь баня оборудована печью, и сделать обогрев теплоносителя возможно от неё, поэтому данная комбинация является ещё и экономически выгодной.

к меню ↑

5.2 Особенности системы

При установке в бане водяного тёплого пола функционирующего от дровяной печи, нет необходимости устанавливать котёл. Однако над топкой, нужно соорудить теплообменник. Для этого подойдёт любой бак из нержавеющей стали не склонной к коррозии. От него протягивается контур в помещение, где будет монтироваться тёплый пол.

Для возврата отработанной жидкости в бак, потребуется установить небольшой насос. Без него, конструкция будет работать лишь, когда печка находится, нижи уровня полового покрытия. Диаметр трубы при такой схеме нужно брать равным 16 мм, обычные 24-ех миллиметровые не подойдут.

Основной особенностью печной напольной конструкции является отсутствие возможности регулировки температурного уровня. Рекомендованная температура тёплых полов в бане — 40 градусов, от печи же теплоноситель будет нагреваться до состояния кипятка.

к меню ↑

5.3 Принцип работы

Устройство представляет собой трубопровод с теплоносителем внутри, который питается от банной печки, отапливаемой дровами или другим топливом. Печь должна быть переоборудована для обогрева тёплого пола.

После разжигания, она прогревает систему, полный обогрев достигается к моменту готовности парной. Циркулирует вода с помощью установленного насоса, он входит в комплект смесительного узла. От тёплых труб прогревается стяжка и половое покрытие, они в свою очередь передают его помещению.

к меню ↑

5.4 Схема и устройство «пирога»

Если рассматривать устройство тёплого водяного пола в бане от печи в виде «пирога», то оно состоит из:

  • чернового пола — бетонного или деревянного;
  • гидроизоляционного слоя — он препятствует образованию конденсата;
  • утеплителя — уменьшает теплопотери;
  • арматурной сетки — защищает изоляцию;
  • отражателя из фольги — направляет тепло в нужном направлении;
  • нагревательного элемента — трубы уложенные спиралью;
  • бетонной стяжки — имеющей уклон по направлению стока;
  • финишного покрытия.

Фото — «Пирог» водяного тёплого пола

При самостоятельной укладке тёплого пола на грунт, требуется обустроить песчаную подушку, сверху её необходимо засыпать керамзитом, на него расстелить гидроизоляционный слой.

Помимо этого, понадобится дополнительная установка смесительного узла, теплообменника и насоса.

к меню ↑

5.5 Способы монтажа водяного контура

Как сделать «пирог» водяного тёплого пола от печи в бане самому? Мы покажем, как всю работу можно осуществить разными способами.

В бетонную стяжку

Основание, имеющее стяжку из бетона — лучший вариант для бани, так как цементный раствор обладает повышенной влагостойкостью, и позволяет сделать качественный обогрев бани. Кроме того, этот способ даёт возможность экономить на материале и оборудовании.

Но при самостоятельной заливке стяжки, есть важное условие — это необходимо делать с соблюдением инструкции и технологического процесса.

К недостаткам данного метода относится сложность ремонта в случае поломки, и возможность использования конструкции только после полного высыхания раствора, на что потребуется около месяца.

Процесс заключается в следующих действиях:

  1. Подготавливается основа — она должна быть ровная и чистая, если обнаружены существенные неровности, то можно сделать тонкую стяжку.

Фото — Подготовка основания

  • Производится двойная гидроизоляция — бетонная поверхность покрывается горячим битумом, на него стелются листы рубероида внахлёст 10 см. Затем опять заливается битум и кладётся рубероид.

Фото — Монтаж двойной гидроизоляции

  • Укладывается утеплитель — желательно жёсткий и влагонепроницаемый (ЭППС, пеноплекс), и толщиной не меньше 5 см. Обязательно, при размещении теплоизоляции нужно не забывать про сливной уклон.

Фото — Укладка пеноплекса в бане

  • Монтируется арматурная сетка — к ней будет крепиться труба.

Фото — Установка армирующей сетки

  • Приклеивается демпферная лента по периметру, на стыке стен и пола — она компенсирует температурные расширения.

Фото — Размещение демпферной ленты

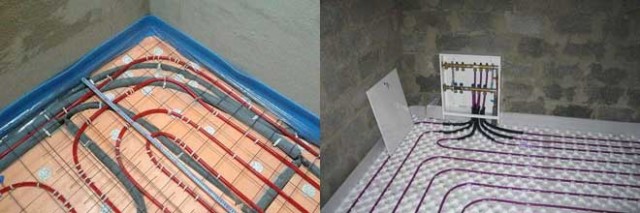

  • Размещается нагревательный контур — фиксируется хомутами к сетке.

Фото — Монтаж нагревательного контура

  • Заливается стяжка — данные работы делаются после подсоединения системы и проверки её работоспособности. Обязательно заливку нужно делать при наличии давления в контуре. После застывания её можно стелить половое покрытие.

Фото — Заливка стяжки на водяной контур

На полистирольные плиты

Плиты из полистирола — качественный материал, отлично сочетающий водяные полы с банным помещением. Их поверхность оснащена слоем фольги, которая способна отражать тепло, что обеспечивает хорошую теплоизоляцию. Кроме того, плиты имеют пазы, в которые удобно укладывать контур.

Монтажные работы по возведению водяного пола в бане от печи своими руками необходимо выполнять последовательно:

  • очищение и выравнивание чернового пола;

Водяной теплый пол в бане от банной печи: 3 способа монтажа своими руками + фото и видео инструкции

  • установка гидроизоляции — кладётся рубероид в два слоя;

Водяной теплый пол в бане от банной печи: 3 способа монтажа своими руками + фото и видео инструкции

  • проклейка демпферной ленты по периметру;

Фото — Монтаж демпферной ленты

  • размещение теплоизоляционных матов с бобышками — лучше, если они будут иметь отражающую поверхность;

Водяной теплый пол в бане от банной печи: 3 способа монтажа своими руками + фото и видео инструкции

  • монтаж водяного контура — он размещается согласно схеме в пазы между бобышками;

Фото — Монтаж труб

  • подключение системы — проверка работоспособности и отсутствие течи;

Фото — Подсоединение системы

  • стяжка — лучше заливать бетон по установленным маячкам, поверхность должна быть с небольшим уклоном к стоку;

Фото — Обустройство бетонной стяжки

  • монтаж полового покрытия — после полного затвердевания бетона стелется покрытие, и полом можно пользоваться.

Фото — Установка полового покрытия на водяной пол в бане

Укладка по деревянному полу

Этот метод подходит, если основа не прочная, и не выдержит тяжести бетонно-цементной стяжки. Трубы кладутся прямо на черновое деревянное покрытие. Но данная конструкция менее эффективна, так как пол не соприкасается на прямую с контуром.

Однако он применяется часто при самостоятельном обустройстве тёплых полов, ведь бани, в основной своей массе — не имеют достаточную прочность.

Работы следует начинать с очистки чернового деревянного пола.

Фото — Очистка деревянной поверхности

Затем укладывается полиэтиленовая плёнка, в качестве гидроизоляции, и монтируется демпферная лента.

Фото — Гидроизоляция чернового деревянного пола

Устанавливаются лаги на деревянный пол, они фиксируются на саморезы. Класть их необходимо поперёк основных досок.

Фото — Монтаж лаг в бане

 Следующий этап — теплоизоляция, для этого между лагами прокладывается утеплитель, и натягивается еще один слой пленки, для защиты от влаги.

Фото — Тепло и гидроизоляция пола

Поперёк лаг устанавливаются деревянные рейки, в пазы между ними прокладывается фольга или размещается металлический профиль.

Фото — Монтаж реек на лаги

Укладываются трубы — они кладутся на фольгу или в профиль согласно схеме. Система подогрева подключается и проверяется её работоспособность.

Фото — Укладка контура в металлический профиль

Монтируется подложка для финишного покрытия из фанеры или листов ДСП.

Фото — Фиксация подложки

Стелется половое покрытие, чаще используют плитку или дерево.

Фото — Финишное покрытие пола

Данный способ, обустроить самому отопление бани от тёплого водяного пола — трудоёмкий процесс, но обойдётся дешевле.

Подключаем тёплый пол к печки

При самостоятельном запитывание водяного пола от банной печи необходимо сделать отдельную магистраль подогрева теплоносителя. Для этого, потребуется оборудовать теплообменник над топочным отсеком, или соорудить систему из труб, которой обвязать топку.

Кроме этого, чтобы обеспечить водяной пол нужным количеством теплоносителя, необходимо обустроить конструкцию дополнительным баком около печи.

Фото — Присоединение теплообменника к печи

Следует не забыть и про смесительный узел, в котором горячая вода будет смешиваться с отработанной, и поступать в контур с нужной температурой.

Фото — Подключение смесительного узла

Чтобы остывшая вода из труб направлялась обратно в теплообменник для подогрева, производится подключение к системе насоса, который обеспечивает циркуляцию теплоносителя.

Фото — Установка насоса

Правила эксплуатации

Осуществлять эксплуатацию водяного тёплого пола от банной печи собранного своими руками — не сложно, и не требует больших усилий. Главное придерживаться нескольких правил:

  • в холодное время года следует сливать воды из труб каждый раз;
  • нужно поддерживать постоянное рабочее давление;
  • вовремя устранять поломки в насосе и запорной арматуре.

Если, монтируя самостоятельно водяной тёплый пол в бане от печи вы соблюдали все правила, то система будет радовать вас комфортными условиями в бане, и безаварийной длительной работой.

к меню ↑

6 Частые ошибки при укладке теплых полов

Системы теплых полов на основе греющих кабелей, матов, инфракрасных пленок и водяных труб обеспечивают быстрый и эффективный обогрев банных помещений.

Сделать теплый пол в бане своими руками технически просто, впрочем, многие начинающие мастера часто допускают ряд ошибок, которые могут привести к поломке всей системы.

Что следует учитывать при монтаже теплых полов:

  1. При выборе нагревательного кабеля или мата учитывается не общая площадь, а квадратные метры, которые свободны от мебели и технических приборов. Это предотвратит перегрев нагревающего элемента и его преждевременную поломку.
  2. Нагревательные кабели в системах обогрева нельзя укорачивать. Это приводит к повышению их рабочей мощности, перегреву и поломке. Правильное решение – уменьшение шага монтажа кабеля или увеличение обогреваемой площади помещения.
  3. Нельзя включать электрический кабель для проверки до момента полного высыхания бетонной стяжки. Проверка нагревающего элемента выполняется определением сопротивления кабеля и его изоляционного каркаса.
  4. Нагревающий кабель монтируется только на предварительно очищенную и подсушенную поверхность, обработанную грунтовкой.
  5. При укладке кабеля учитывается минимально допустимое расстояние между параллельными линиями – 5 см.
  6. Минимальный радиус изгиба кабеля при установке составляет от 5 до 9 его толщин.
  7. Температурный датчик монтируется в защитный гофрированный короб. При этом конструкция должна быть доступной для возможного демонтажа и замены.
  8. При установке температурного датчика чувствительный щуп должен соприкасаться с напольной поверхностью.
  9. При укладке греющего кабеля или мата не рекомендуется передвигаться по нему в обуви, чтобы избежать возможного повреждения греющих элементов.
  10. Установку водяного пола лучше выполнять в соответствии с подготовленной схемой укладки. При этом необходимо указать расстояние от водяных труб до стеновых и прочих поверхностей, расположение соединительных элементов.
  11. При устройстве водяного пола тщательно проверяется герметичность системы и рабочее давление теплоносителя. Это предотвратит возможные протечки и поломку системы.
  12. Нельзя включать смонтированную систему напольного обогрева до полного высыхания бетонной стяжки. Согласно установленным нормативам, этот срок может составлять до 4 недель.
  13. Инфракрасный теплый пол устанавливается под линолеум, паркетную и ламинатную доску, а нагревательный кабель и маты – под керамогранит и керамическую плитку.

к меню ↑

7 Меры безопасности при монтаже электрического теплого пола в бане

Если вы собрались монтировать электрические теплые полы своими руками, то следует знать хотя бы элементарные правила его монтажа. Тем более в бане. Месте достаточно влажном, что плохо сочетается с электрической энергией. Да и за некоторыми «специалистами», которые взялись выполнить работу подешевле нужен глаз да глаз.

Итак:

  • Прежде всего следует помнить, что теплые электрические полы в бане должны быть смонтированы таким образом, дабы они не находились под мебелью или другими предметами, мешающими теплообмену. И если для низкотемпературных теплых полов на основе аморфно металлической ленты это не так принципиально, то другие виды теплых полов могут перегреться и перегореть.
  • При заливки стяжке или монтаже плитки обязательно убеждаетесь в отсутствии воздушных пробок вокруг теплых полов. А вот температурный датчик напротив следует поместить в гофре. Это позволит легко заменить его при поломке.
  • Если вы монтируете теплый пол на основе греющего кабеля, то обязательно подключите экранирующий экран к сети заземления. Это значительно снизит вероятность поражения электрическим током.
  • Вообще, что касается подключения электрического теплого пола к сети хотелось бы остановится подробнее. В первую очередь стоит помнить, что согласно п.13.15 ВСН59 – 88 номинальная мощность одного отопительного прибора не должна превышать 2кВт. Поэтому если планируется укладка теплых полов большей мощности их следует разделить на два или три питания. Это будет правильным и исходя из возможности поломки одного из элементов.

Монтаж электрических теплых полов

Монтаж электрических теплых полов

  • Электрические теплые полы в бане должны подключаться через автомат УЗО. Причем согласно п.7.1.48 ПУЭ дифференциальный ток такого защитного устройства не должен превышать 30мА.
  • Регулятор теплого пола при установке в бане должен иметь соответствующую защиту. Для данного помещения она должна быть не ниже IP Розетки же или автоматические выключатели для включения теплого пола должны находиться в другом помещении.
  • При монтаже электрического теплого пола под плитку, как продемонстрированно на видео, исключите установку тяжелых предметов в месте расположения электрических теплых полов. А во время монтажных работ старайтесь не наступать на него, особенно в жесткой обуви. Ведь это может привести к их передавливанию.

Источники


  • https://teplyiypol.ru/kak-sdelat-teplyj-pol-v-bane/
  • https://probani.guru/polipotolok/teplyj-pol/
  • https://2proraba.com/pol/teplyj/kak-v-bane-sdelat-teplyj-pol.html
  • https://stroypomochnik.ru/kak-sdelat-teplyj-pol-v-bane-01/
  • https://remont-samomy.ru/remont-pola/kak-sdelat-tyoplyiy-pol-v-bane-svoimi/
  • https://ProFazu.ru/elektrooborudovanie/obogrev/elektricheskij-teplyj-pol-v-bane.html
  • https://fugar-kamin.ru/utepliteli/kak-samostoyatel-no-ulozhit-vodyanoy-teplyy-pol-v-bane-svoimi-rukami.html
  • https://PostroitBanju.ru/fundament-bani/teplyj-pol-v-bane-vidy-i-osobennosti-kak-sdelat-teplye-poly-v-bane.html
  • https://SdelatBanyu.ru/pol/tyoplyj-pol-v-bane.html
  • https://mebelclubspb.ru/postrojki/kakoy-teplyy-pol-v-banyah-luchshe-sdelat-varianty-obustroystva.html
  • https://TrubaNet.ru/teplyjj-pol/tjoplyj-pol-v-bane-ot-bannoj-pechi.html
  • https://arbolit.org/materialy-i-instrumenty/teplyy-pol-v-bane-pod-plitku-kakoy-luchshe-elektricheskiy-infrakrasnyy-ili-vodyanoy-i-ego-montazh.html
[свернуть]

Рассчитайте утепление своего дома

Перейти к расчёту
Adblock
detector
