Как сделать теплый пол на балконе своими руками?

Что такое — теплый пол?

Электрический теплый пол кабельной системы

Сегодня теплый пол считается прекрасной альтернативой обычному способу отопления жилого помещения. Он равномерно распределяет тепло по комнате, а для балкона считается единственным разумным решением из-за ограниченности пространства. Благодаря такой системе обогрева, воздух нагревается снизу, так как отопительным прибором здесь является настил. Самые популярные и распространенные системы – электрические и водяные, подключающиеся к главной системе отопления. Одной из последних систем теплого пола считается отопление, созданное на базе аморфной металлической ленты.

Теплые полы обеспечивают комфортные условия в морозы. Холодный воздух нагревается внизу и равномерно распределяется по комнате. Таким образом, внизу всегда теплее, а вверху под потолком температура воздуха намного меньше. Это создает ощущение тепла и уюта и не дает человеку замерзнуть. У теплого пола высокая теплоотдача, которая находится в прямой зависимости от нагревающего элемента. В отличие от радиатора отопления, площадь пола намного больше. Конструкцию теплого настила впервые применили в Древнем Риме, обогревая таким способом бани. Она представляла собой каналы, которые располагались под мраморными плитами. По ним передвигался горячий воздух от печей. Сегодня система стала более совершенной, но суть ее не изменилась.

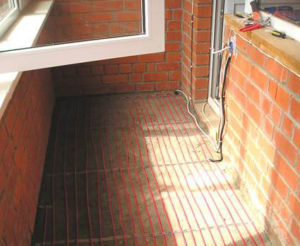

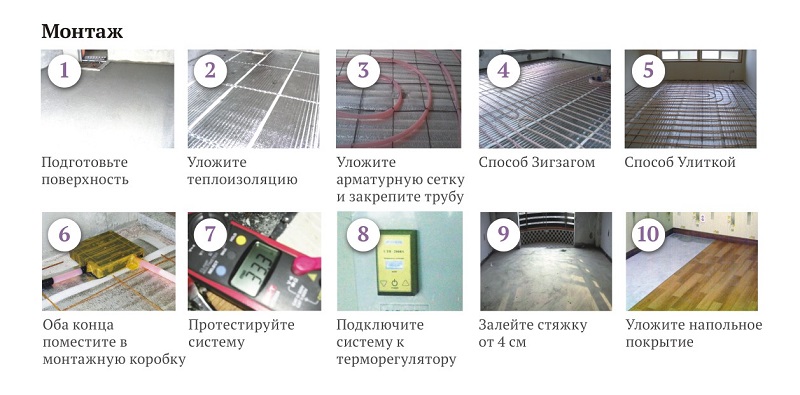

Водяной теплый пол от центрального отопления

Особенности и преимущества

У конструкции теплого пола много преимуществ перед обычными радиаторами. Во-первых, она отлично подходит для небольших помещений, а также больших комнат. Распределяя равномерно теплый воздух, который не охлаждается со временем, создаются максимально комфортные условия для жизни. К главным достоинствам теплого пола относят:

• Новейшая система отопления намного эффективнее, по сравнению с другими. Она выделяет больше тепла, обеспечивая высокий уровень комфорта.
• Несмотря на огромное количество излучаемого тепла, нагревательный элемент имеет невысокую температуру.
• Теплый пол – современная и эстетичная система отопления. Радиаторы занимают много места и зачастую выглядят непривлекательно. Кроме того, пол не нужно декорировать и ухаживать за ним, так как все элементы скрыты под настилом.
• Регулировать температурный режим можно с помощью установленных датчиков. Система автоматизированная и функциональная.
• Главная особенность теплого пола – длительная эксплуатация. Больше всего служит водяная конструкция.
• Систему можно установить самостоятельно, не имея навыков и опыта. Для монтажа не требуется специальное оборудование.
• По теплому полу приятно ходить босиком, ноги не замерзнут, даже если на улице минус градусов.

Виды

Теплый пол – это конструкция, которая состоит из множества нагревательных элементов — кабелей или труб.  Система может быть трех видов: водяная, пленочная и электрическая. В последнем случае используется кабель, пленка или нагревательные маты. Источник тепла теплого пола вода, кабель или инфракрасная пленка. У каждой конструкции есть свои преимущества и особенности, а также общие черты. Эксплуатация двух видов полов может быть разной. Общим для них считается монтаж на специальную теплоизоляцию, которая представляет собой тепло- сберегающий  слой. После теплоизоляции, необходимо сделать стяжку из цемента и уложить напольное покрытие.

1. Водяной. Сложную систему укладки имеет водяной теплый пол. Он может быть автономным или подключенным к центральному отоплению. Водяной пол не подходит для балкона, так как обладает большим весом. Кроме того, его не следует монтировать в многоэтажных домах с центральной системой отопления. К его плюсам относят отличную теплоотдачу. Он способен прогреть даже большие помещения.

2. Электрический. На балконах и лоджиях выгодно использовать нагревательные кабельные элементы. Толщина такой стяжки составляет 4,5 см. Внутри конструкции не скапливается воздух, благодаря чему система служит долго и не перегревается. Для монтажа потребуется электрический кабель, который крепится в форме «змейки». Сверху необходимо уложить плитку. Особенность в том, что эксплуатировать пол можно только через месяц после укладки. Нагревательные элементы следует уложить в секции, сделать стяжку из цемента и песка, а сверху положить покрытие. Работает от электричества через терморегулятор.
3. Пленочный. Технология инфракрасного излучения часто используется для утепления балкона. В качестве нагревательного элемента здесь применяется тонкая пленка с графитовыми полосками и проводниками. Через терморегулятор к проводникам поступает ток. К плюсам пленочного пола относят высокую энергоэффективность, легкость монтажа. Главный недостаток – высокая цена. Специалисты советуют делать его монтаж в небольших помещениях. Идеально подходит для лоджий и балконов.

Нагревательные маты и их виды

Одними из наиболее востребованных и бюджетных систем являются нагревательные маты. Собой они представляют единый нагревательный кабель, волнообразно крепящийся к специальной сетке из прочного стекловолокна. Приборы относятся к классу систем с кабельным отоплением, их монтаж осуществляется исключительно в пол.

Нагревательные маты могут иметь длину от 50 см до 3 метров, ширина удерживающей кабель армирующей сетки обычно составляет 50 см

В качестве источника тепла выступает одно- либо двужильный кабель. Его диаметр варьируется в диапазоне 2.5-4.5 мм. Для работы матов необходим источник питания 220-230 Вт.

Кабель защищен специальным пластиковым экраном. Длина холодного провода обычно превышает 2 м.

Выпускаемые промышленностью нагревательные маты подразделяются на две группы.

Разделяются они по типу кабеля на:

• одножильные;
• двужильные;

Одножильные системы. Их особенность заключается в том, что их необходимо укладывать так, чтобы два конца были подключены к терморегулятору. Это существенно усложняет монтаж, поскольку требуется раскройка матов.

Также мат с одножильным кабелем излучает электромагнитное поле, поэтому его не внедряют в помещения, где постоянно находятся люди.

Главным преимуществом обогревательного оборудования одножильного типа является его невысокая цена, возможность внедрения в ванной, туалете, кухонном помещении

Двужильный мат – усовершенствованная модификация одножильного. Здесь, кроме нагревательной жилы, присутствует электрический кабель. Его внедрение в конструкцию позволяет один конец подключить к терморегулятору, а другой – спрятать в муфту, что дает возможность закончить монтаж в любом месте.

Мат двужильного типа практически не излучает электромагнитное поле, поэтому полностью безопасен для человека. Его можно внедрять не только в пол балкона, но и в любом другом помещении в качестве источника дополнительного тепла.

Нагревательные маты также отличаются по мощности, могут генерировать от 60 до 2300 Вт энергии. О том, как рассчитать необходимую мощность мата, можно прочесть ниже.

И одножильные, и двужильные маты надежны, способны безупречно служить долгие годы. Обычно одножильные модификации тоньше двужильных, имеют большую мощность, поэтому способны быстрее прогревать поверхность пола.

Плюсы и минусы нагревательных матов

Рассмотрим особенности, достоинства и недостатки нагревательных матов.

1. При использовании матов высота помещения уменьшается всего на пару сантиметров с учетом высоты плитки и слоя клея.
2. Система экономична, рационально расходует электричество. Если на балконе присутствует мебель, то под нее маты не укладываются.
3. Нагревательные маты отличаются простотой в установке. Единственный момент, который может вызвать сложность, – подключение системы к терморегулятору.
4. Используются маты для обогрева в течение непродолжительного времени. На постоянную круглосуточную работу они не рассчитаны.

Поверх матов можно наносить плиточный клеевой состав и укладывать саму плитку. Выбор прибора происходит с учетом площади греющей поверхности, теплопотерь лоджии. Для монтажа на балконе нежелательно брать длинный мат, поскольку прибор нельзя укорачивать.

Уменьшить получится лишь холодные концы, поэтому для балкона подобрать необходимо устройство, максимально соответствующее площади пола.

Монтаж нагревательных матов

Установку матов нагревательного типа необходимо проводить с осторожностью. Важно обезопасить кабель от механических повреждений. Недопустимо использовать при монтаже режущие и острые предметы, оставлять их без присмотра.

Также важно стараться не наступать на кабель. Чтоб исключить вероятность этого происшествия, желательно производить установку в обуви с мягкой подошвой или без обуви, а перед монтажом поверхность пола полностью очистить от загрязнений.

Осторожность следует проявить во время фиксации плитки, нанесения клея и зачистки швов. Во время выполнения этих работ можно случайно повредить кабель.

На бетонный пол лоджии сперва устанавливают теплоизолирующий материал, затем выравнивают пол, устанавливают амортизатор, который будет предотвращать деформацию при нагреве. Затем на амортизатор кладут мат, после чего покрывают кафельным клеем, на который накладывают плитку.

На последнем этапе происходит монтаж защитной трубки для датчика температуры, терморегулятора, подсоединение холодных проводов.

Перед укладкой мата, для обеспечения его максимальной эффективности, можно выложить на пол слой теплоизоляции (+)

Если на балконе пол будет выложен из дерева, то поверхность вначале выравнивают бетонным слоем 7-9 мм, затем укладывают нагревательные маты, кладут твердый пенопласт, после чего укрывают пол деревом.

Если установка производится на старое кафельное покрытие, то делают бетонную стяжку, устанавливают нагревательный элемент, покрывают его кафельным клеем, после чего создают новое кафельное покрытие. Если напольная плитка была в хорошем состоянии, то выравнивающую стяжку можно не делать.

Нагревательные маты можно легко установить на старое кафельное покрытие лоджии без его демонтажа (+)

Рассмотрим особенности монтажа подробнее.

Перед внедрением в поверхность пола матов необходимо составить схематический план монтажа.

Проект должен отображать:

• контур обогреваемой поверхности;
• схему укладки;
• расположение датчика температуры, терморегулятора с учетом местоположения проводки электропитания.

Важно перед началом работ провести подготовку поверхности к укладке матов. Для этого на полу устраняют трещины шпатлевкой. После ее высыхания пол очищают от пыли, грязи. Если поверхность деревянная, необходимо убедиться, что она надежно зафиксирована.

Перед укладкой нужно установить канавку для трубки, которая идет с датчиком температуры. Важно, чтобы она была расположена на уровне верхнего края изделия на одинаковом расстоянии от греющих кабелей.

Во время работ нужно заклеить трубку с одной стороны изолентой, чтоб в нее не попал кафельный клей. Второй конец подключается к самому терморегулятору, который располагается в распределительной коробке.

Укладку можно произвести двумя способами – кабелем вверх или кабелем вниз. Первый метод наиболее прост, его используют в практике чаще всего.

Способ, при котором укладка производится кабелем вверх, заключается в том, что маты укладываются сеткой вниз. Далее, с использованием клея, устройство точечно крепится к поверхности пола.

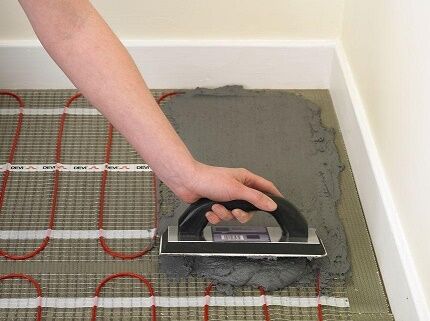

После – на поверхность мата накладывают плиточный клей необходимой толщины (обычно 3-5 мм), после чего приступают к укладке плитки.

Важно распределить клей по поверхности мата равномерно, чтобы избежать образования воздушных пустот, так как при эксплуатации они могут привести к перегреву кабеля и его поломке

Кабель необходимо целиком погрузить в теплопроводящую среду (плиточный клей и т.д).

Метод, при котором кабель укладывают кабелем вниз (т.е. сеткой вверх), более сложен в исполнении. Перед укладкой кафеля изготавливают выкройку мата. Для этого его расстилают так, чтобы он полностью покрывал обогреваемую поверхность.

Далее разрезают сетку мата, потом сворачивают в рулон. На пол наносят слой клея 2-3 мм, после его разворачивают мат кабелем вниз и слегка вдавливают.

Во время укладки важно следить за тем, чтобы расстояние между кабелями не было меньше 5 см. Второй слой клея в 5-6 мм наносят шпателем зубчатого типа непосредственно на нагревательный мат, после чего происходит укладка плитки.

Инфракрасная пленка для отопления

Принцип работы ИК-пленки основан на генерации длинноволновых ИК-лучей. Само устройство имеет вид полотна, покрытого с двух сторон пленкой из полиэстера. Оно отличается гибкостью, благодаря чему легко монтируется на любом участке пола.

Для внедрения не требуется заливка цементной стяжки или устройство клеевой основы, пленку можно легко установить и демонтировать.

Слои пленки состоят из карбона и медных шин, благодаря которым достигается теплоотдача в 100%. ИК-пленка эффективно функционирует при низких температурах, широко используется для монтажа в пол лоджии

Пленка является своеобразным излучателем ИК-лучей, которые человек интерпретирует как тепло. Ее предельная температура нагрева – 50°С.

Любая ИК-пленка состоит из:

• греющего карбонового элемента, являющегося преобразователем электроэнергии в тепло;
• биметаллических шин, с помощью которых происходит поставка энергии к нагревательным элементам;
• двухслойной полимерной пленки, выполняющей функции защиты от механических повреждений.

Работает устройство от электрической сети 220-230 В.

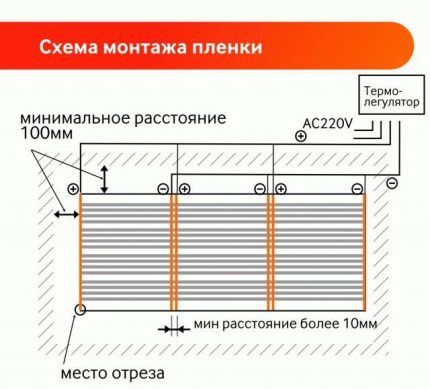

Закрепить пленку к полу можно с помощью степлера, клеевой основы или любым другим методом, в зависимости от типа покрытия, который будет устанавливаться (+)

Ток, проходя через компоненты системы, преобразуется в тепловую энергию, она передается окружающей обстановке, которая затем нагревает воздушную массу вокруг себя.

Виды инфракрасных пленок

Существует большое многообразие ИК-пленок, отличающихся специфическими техническими параметрами и внешним видом. Можно выделить два основных типа – низко- и высокотемпературные модели. Также отличаются пленки по мощности, предельной температуре нагрева, толщиной, шириной, областями применения.

При выборе пленки ключевым параметром является температура ее нагрева. Так, если она превышает +27°С, то от ламинированного покрытия следует отказаться, так как оно при воздействии высокой температуры необратимо деформируется.

Поэтому высокотемпературные модификации следует укладывать под керамическую плитку.

Если покрытие пола будет представлять собой паркетную доску, ламинированное покрытие, ковролин и др., то устанавливать нужно низкотемпературную систему, нагревающуюся до +27°С. Для покрытия в виде плиток, керамзита можно установить высокотемпературные модификации, генерирующие +45-+50°С

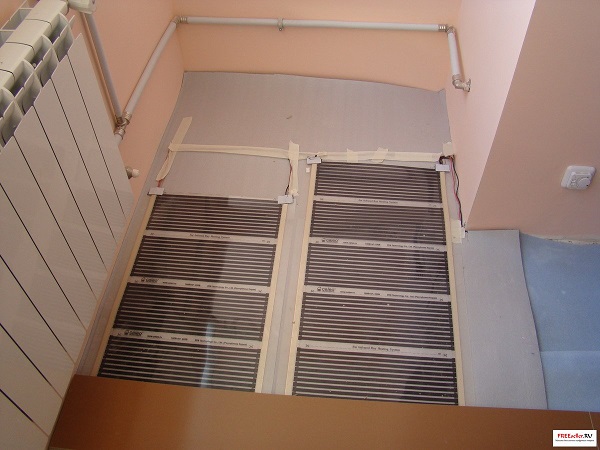

В лоджии можно установить теплую ИК-пленку как на полу, так и на стены и потолок. Дополнительно панели монтируют на обе стены под окнами, напротив окон. Такой метод обогрева получил название – система отопления ПЛЭН.

Веские преимущества ИК-пленки

К числу главных преимуществ относят:

• экологическая безопасность – излучение считается полезным для здоровья;
• сохранение качественного состава воздуха – при работе устройства нагревается не воздух, а предметы интерьера, поэтому не происходит испарение кислорода, не меняется состав воздуха;
• отсутствие излучения электромагнитного типа;
• простота в монтаже, широкие возможности в настройке.

Инфракрасные пленочные системы отлично служат на открытых площадках. Их активно используют в обустройстве балконов и лоджий. Веское преимущество ИК полов в том, что это единственный вариант, позволяющий эффективно обогревать помещения без остекления.

Если вы планируете выбрать для балкона именно ИК-пленку, то предлагаем ознакомиться с информацией по монтажу и подключению такого теплого пола:

1. Инфракрасный карбоновый теплый пол: принцип действия и правила укладки
2. Как сделать инфракрасный теплый пол своими руками: монтаж и подключение пленочного пола

Какой тёплый пол лучше использовать?

Какой тип тёплого полового обогрева лучше использовать для балкона или лоджии? Этим вопросом задаются многие владельцы данных помещений. Есть разные виды греющих полов — водяной, кабельный, инфракрасная плёнка:

1. Водяной — наиболее дорогое устройство, состоящее из труб, он чаще монтирующиеся в стяжку.
2. Электрический кабельный — в нём кабель выступает элементом нагрева. «Пирог» также заливается бетонным раствором.
3. Инфракрасная плёнка — нагрев производится за счёт карбоновых пластин, они излучают ультрафиолетовые волны.

Балкон — это выступающая плита, которая не может выдержать большие нагрузки, поэтому водяная тяжёлая конструкция тут не подходит. Устанавливать на балконе под стяжку электрический тёплый пол также не рекомендуется. Наиболее подходящей считается инфракрасная плёнка, она мало весит и проста в установке.

В лоджиях, водяную или электрическую модель под стяжку можно рассматривать, если данные нагрузки на плиту допустимы в конкретном случае. Для этого, необходимо рассчитать заранее уровень нагрузок.

Выбираем подходящую систему

Вопрос, какой теплый пол лучше на лоджии или на балконе, далеко не праздный. Вообще сейчас распространены 3 основных системы подобного отопления:

1. Первая и самая заманчивая с точки зрения финансовых затрат на эксплуатацию это водяная система. В этом варианте в стяжку закладываются трубы, по которым циркулирует вода из центральной системы отопления;
2. Не менее популярным является электрический пол, где в качестве основного теплоносителя используется нагревающий кабель, он греется за счет своего же внутреннего сопротивления;
3. И наконец, самая новая система из всех ныне существующих это так называемый пленочный инфракрасный пол. Такой теплый пол на балконе хотя и питается от электросети, но принцип работы у него иной. Карбоновая паста, запаянная в полиэстеровую пленку, испускает ультрафиолетовые лучи в длинноволновом диапазоне. Это те же солнечные лучи, они греют не воздух, как обычный радиатор, а все предметы, встречающиеся на их пути.

   Инфракрасная система обогрева лоджии.

Каждая из этих систем по-своему хороша. Здесь нужно учитывать конкретные условия именно в вашей квартире. Начнем с того, что мало кто из обывателей отличает лоджию от балкона, а различие есть и оно довольно серьезное:

• Балкон это небольшая железобетонная плита, выдвинутая за пределы фасада здания. Она держится только за счет своей физической прочности, а прочность эта, естественно не безразмерная. По нормам ГОСТ, несущая способность балкона составляет порядка 200 кг/м²;
• Типовой балкон в тех же хрущевках имеет ориентировочную площадь около 3м². Нетрудно сосчитать, что максимум, который можно грузить на такую конструкцию составляет 600 кг. И это мы еще не учитывали естественный износ плиты, а этим домам уже более полувека;
• Дальше анализируем. Водяной теплый пол нам уже не подходит, так как там только одна бетонная стяжка толщиной порядка 50 мм будет весить больше 300 кг. Если к этому добавить вес ограждения, утепления и оконного блока, то я бы на такой балкон выйти уже побоялся. Следовательно, в хрущевках и брежневках мы можем выбирать только между кабельным и инфракрасным вариантами;
• С лоджиями дело обстоит намного лучше. Несущая плита здесь имеет две основательные подпорки с обеих сторон. Такая, казалось бы, мелочь увеличивает ее несущую способность как минимум втрое. С таким колоссальным запасом прочности теплый пол на лоджии можно устанавливать любой, главное чтобы вам нравилось, и ЖЭК не нервничал.

  Варианты укладки теплопроводных элементов.

Как я уже упоминал, водяной теплый пол, запитанный от центрального отопления, на первый взгляд многим кажется самым лучшим вариантом. Еще бы, смонтировал, подключил и платишь как за обычную батарею. Но не все так «нарядно» как кажется:

• Начнем с того, что система не автономна. То есть пока не наступит отопительный сезон, на балконе будет прохладно;
• По правилам температура теплоносителя в трубах водяного пола не должна превышать 40ºС, если она будет больше, вам самим будет не комфортно. Согласно тех же нормативов, температура подачи теплоносителя в радиаторы высотных домов должна быть не менее 70ºС и во многих регионах, где чиновники едят свой хлеб не зря, это правило соблюдается. Соответственно, если мы врежемся в общую систему, полы на лоджии будут, во-первых, нерегулируемыми, а во-вторых, горячими, что согласитесь то же плохо;
• Но все что я рассказывал до этого момента, были цветочки. Есть закон, запрещающий самовольно подключать систему «Теплый пол» к центральному отоплению. У наших чиновников, конечно, есть лазейки, но сами понимаете, в какую сумму это разрешение обойдется. Если вы готовы «сражаться», то можете попробовать. Хотя сколько я сталкивался, добивались такого разрешения единицы, остальные ставили электрические нагреватели, монтаж которых не требует никаких разрешений;

  На современные новостройки, созданные по проекту П44Т и другим подобным ему проектам, действие закона о запрете монтажа теплых полов не распространяется. В народе такое жилье называют свободной планировкой.
• Что же касается электрических полов, здесь тоже есть свои нюансы. Для тех хозяев, которые планируют делать стяжку или укладывать напольную кафельную плитку, больше подходит нагревающий электрический кабель;
• В случае же когда нужно сделать теплый пол своими руками на балконе быстро и чисто, то есть без разного рода заливок и стяжек, лучше всего подходит ультрафиолетовый пленочный вариант. Плюс ко всему, этот вариант еще и самый легкий с точки зрения веса конструкции.

Водяной теплый пол

Водяной «теплый пол» считается оптимальным вариантом для обогрева коттеджа или частного дома. У него много достоинств:

• экономичность;
• долговечность;
• универсальность;
• экологичность;
• эстетичность.

Однако, несмотря на все сильные стороны, водяной «теплый пол» на балконе не может использоваться в качестве отопления. Причин несколько.

Во-первых, законно установить сложно. На законодательном уровне запрещается использовать теплоноситель из центрального отопления для водяного пола. В отношении квартиры еще можно в некоторых случаях получить разрешение от властей. Для балкона, шанс мизерный.

Во-вторых, даже при наличии разрешения для подогрева пола жидкостным теплоносителем лучше отказаться из-за критической нагрузки на балконную плиту. В соответствии с ГОСТом для кирпичной стены нормативная нагрузка на балкон составляет 200 кг/м2, панельной — 250 кг/м2. Запас прочности 30%. Расчетная нагрузка в этом случае составляет для дома из кирпича 260 кг/м2, из панелей — 325 кг/м2. Не забываем и то, что в процессе эксплуатации эти показатели изменяются, при этом в меньшую сторону — запас прочности уменьшается на 0,5-1,0% ежегодно.

Удельный вес стяжки — 1800 кг/м3. Минимальная толщина заливки при установке «теплого пола» на жидкостных теплоносителях — 5 см (как определяется можно посмотреть здесь). Перемножением плотности стяжки и ее толщины получаем — 90 кг/м2. Добавляем сюда вес стен, остекления и напольного покрытия. Это еще 60-80 кг/м2. В итоге получаем, что трем людям находиться на таком балконе крайне рискованно — может обвалиться.

В-третьих, трубы для водяного «теплого пола» рассчитаны на эксплуатационную температуру жидкости не более 50oС (из-за расширения бетона в процессе сжатия даже металлопластиковые трубы могут лопнуть). Теплоноситель центрального отопления — 70-90oС, в связи с чем вероятность разрушения резко возрастает.

Вывод: отопление балкона с помощью водяного «теплого пола» авантюрная идея, в связи с чем редакция сайта приняла решение этот способ обогрева дальше не рассматривать.

Электрический теплый пол

Среди достоинств систем электрообогрева пола выделяются:

• возможность монтажа под любое напольное покрытие: плитку, ламинат, линолеум, половую доску;
• универсальность — могут использоваться в одноэтажных зданиях и высотках, квартирах и офисах, гостиной, ванной комнате, спальне, кухне, детской комнате, на балконе и в лоджии;
• относительно, по сравнению с водяным обогревом, низкая цена комплекта оборудования;
• простой монтаж — укладку и подключение кабелей можно выполнить своими руками;

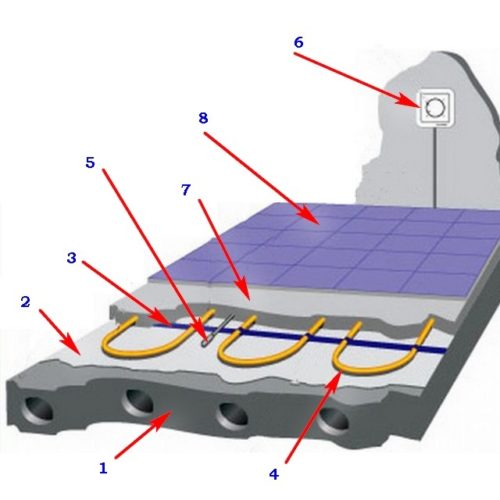

Схема электрического теплого пола.
1 — балконная плита;
2 — утеплитель;
3 — монтажная лента;
4 — греющий кабель;
5 — термодатчик;
6 — терморегулятор;
7 — стяжка;
8 — напольное покрытие (плитка, керамогранит, линолеум, ковролин).

• возможность регулировать температуру нагревательных элементов в пределах 0,1oС;
• не требует обслуживания;
• большой срок службы при соблюдении правил эксплуатации;
• равномерный прогрев пола по всей поверхности.

В то же время есть и минусы:

• необходимость цементно-песчаной стяжки под кабеля, минимальная толщина которой не менее 4 см (нагрузка на плиту 72 кг/м2);
• электромагнитное излучение;
• быстрый выход из строя при нарушении режима включения и выключения;
• высокие эксплуатационные расходы (потребляется много электроэнергии);
• необходимость замены подводящей электропроводки — стандартный вид кабеля не выдержит нагрузку;
• сложный ремонт в случае повреждения кабеля.

Вывод: есть смысл внимательно просчитать возможность установки кабельного «теплого пола» в квартирах с электрическими плитами: нет необходимости менять проводку; более низкие тарифы на электроэнергию.

Расчет мощности

Перед походом на строительный рынок или в гипермаркет за кабельным отоплением нужно произвести сложные расчеты, чтобы определить мощность системы и длину кабеля. Желающим поработать с калькулятором советуем перейти по этой ссылке.

Для тех, кто ценит время, приведем результаты вычислений, сведенных в таблицу.

Таблица 1. Расчет мощности теплового пола.

Завершается расчет мощности определением шага укладки кабеля. Для этого используется формула:

k = S*100/L, где:

• k — шаг укладки, см;
• S — площадь балкона, м2;
• L — длина кабеля, м.

Материалы и инструменты

Электрический теплый пол на лоджии под ламинат и плитку можно уложить при наличии:

• греющего кабеля;
• термодатчика с проводами;
• терморегулятора;
• гофрированной трубки для термодатчика диаметром 20 мм;
• фольгированного утеплителя толщиной 50 мм («Пенофол», пробка, пенополистирол);
• металлизированного скотча;
• пластиковой армирующей сетки;
• монтажной ленты;
• дюбеля для крепления ленты;
• демпферной ленты;
• специальных хомутов для крепления кабеля;
• тестера электрического;
• штробореза или болгарки;
• перфоратора или электродрели с коронкой;
• зубила;
• молотка;
• набора отверток;
• ножа со сменными лезвиями;
• цветной изоленты или фломастера для разметки кабелей.

Подготовительные работы

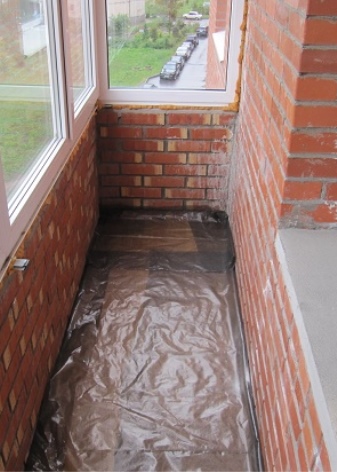

Перед укладкой греющего кабеля необходимо выполнить ряд подготовительных работ:

• пробить в стене штробу 20х20 мм и высотой 15 см от поверхности пола;

Штробится канал под проводку.

• коронкой вырезать отверстие в стене под терморегулятор. Если он прямоугольный — уголки выбить с помощью молотка и зубила;

Коронкой вырезается место под терморегулятор.

• подмести, а затем пропылесосить основание пола;
• уложить фольгированный утеплитель отражающей стороной вверх;
• стыки заклеить металлизированным скотчем;

Стыки проклеиваются металлизированной лентой.

• уложить армирующую сетку;

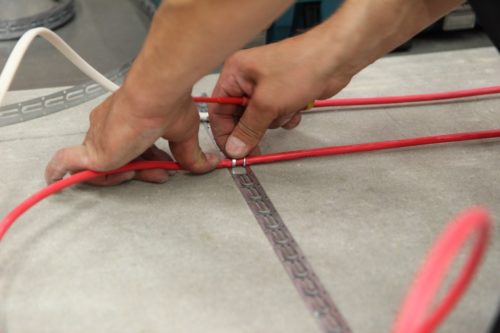

• на расстоянии не менее 10 см от несущей стены уложить монтажную ленту для крепления кабеля. Фиксация проводится дюбелями. Аналогичная операция проводится вдоль противоположной стены. Отметим, что монтажная лента одновременно зафиксирует армирующую сетку;

Монтажная лента крепится дюбелями.

• наклеить на стену демпферную ленту.

Инструкция по монтажу электрического теплого пола

Инструкцию монтажа кабельного «теплого пола» представим пошагово.

Шаг 1. Устанавливается термодатчик. Для этого берется гофрированная трубка диаметром 20 мм и длиной 35-40 см. Один конец наглухо забивается утеплителем, чтобы при заливке стяжки в нее не попал раствор. В гофру помещается термодатчик.

Легкими движениями назад-вперед проверяется, насколько легко можно будет вынуть датчик после заливки стяжки. В утеплителе ножом вырезается небольшое углубление под трубку. Его длина около 30 см. В углубление укладывается термодатчик в гофре так, чтобы второй конец трубки немного выступал над стяжкой — так проще менять термодатчик при выходе его из строя.

Шаг 2. Ведется разметка укладки кабеля. Здесь нужно придерживаться следующих правил:

Расстояние между стеной и монтажной лентой.

• от петли до стены должно быть не менее 5 см;

Расстояние между стеной и петлей витка.

• расстояние между проводами не менее 8 см;

Расстояние между проводами.

• длина витка 50-60 см.

Длина витка.

Важно: при укладке одножильного кабеля вдоль стен укладываются питающие провода. Их соединение с горячим кабелем производится в начале витков.

Шаг 3. По нанесенной на утеплитель схеме укладывается кабель. Питающий провод фиксируется скотчем или специальными хомутами. Витки горячего кабеля крепятся усиками монтажной ленты. При этом необходимо следить, чтобы провода в витках были уложены параллельно друг другу.

Горячий кабель фиксируется монтажной лентой.

Шаг 4. Тестером проводится проверка основных показателей уложенного кабеля. Допускается отклонение до 10% от значений, заявленных в инструкции.

Шаг 5. Термодатчик и питающие провода подсоединяются к терморегулятору по инструкции. Наиболее распространенный способ приведен ниже, на схеме.

Схема подключения проводки к терморегулятору.
Питающие провода и термодатчик подсоединяются к терморегулятору.

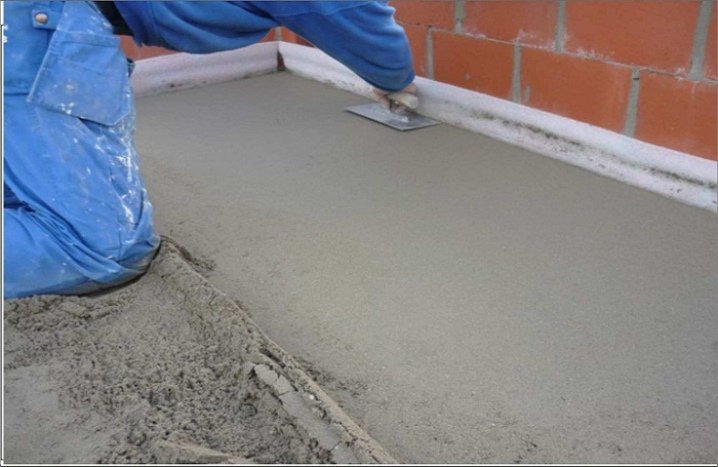

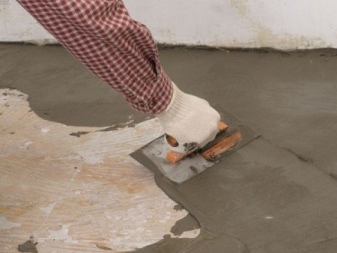

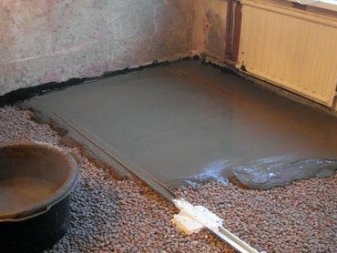

Шаг 6. Заливается стяжка. Как быстро и правильно ее залить, можно посмотреть здесь.

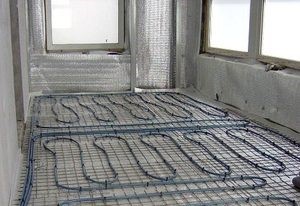

Кабельный обогрев перед заливкой стяжки.

Далее рассмотрим, как сделать теплый пол на балконе своими руками с помощью инфракрасных матов.

Монтаж греющего кабеля

Поверх утеплителя часто укладывается металлическая сетка (4 мм) с ячейками 100х100 к которой пластиковыми хомутами крепится греющий кабель. Сетка должна быть прикреплена к полу, чтобы избежать ее сдвига при креплении греющего кабеля. Применение сетки позволяет достаточно просто добиться расчетного шага укладки греющего кабеля и дополнительно армирует (укрепляет) стяжку.

При этом при укладке кабеля требуется соблюдать осторожность, чтобы избежать его повреждения о сетку. При монтаже и заливке пола можно использовать для подкладки оставшиеся листы «Пеноплэкса» или пробки для того, чтобы не наступать на кабель.

Датчик необходимо располагать как можно ближе к плитке, желательно выше стяжки и непосредственно в клеевый раствор. Толщина стяжки должна быть 3-4 см, чтобы избежать ее растрескивания. Заливают пол как правило обычной цементно-песчаной смесью.

Как обычно, необходимо зарисовать расположение греющего кабеля, его муфт и замерить сопротивление кабеля и сопротивление изоляции после укладки и заливки пола.

Аморфная металлическая лента

Совершенно новый тип электрического «теплого пола» выпускается на основе аморфной (без кристаллической решетки, которая присуща всем металлам) металлической ленты.

Разрушение решетки достигается мгновенным охлаждением нагретого металла, который приобретает уникальные свойства, а вместе с ним изменяются сильные и слабые стороны «теплого пола».

Плюсы:

• высокая эффективность преобразования электроэнергии в тепловую, в связи с чем потребление электроэнергии в 2-3 раза меньше по сравнению с кабельным обогревом (специалисты связывают экономию электроэнергии с уменьшением потерь на электромагнитное излучение);
• простой монтаж — можно укладывать непосредственно в слой плиточного клея;
• долговечность — металл не поддается коррозии, выход со строя одного или нескольких элементов никак не сказывается на работоспособности системы в целом;
• электромагнитное излучение практически отсутствует — меньше в несколько раз по сравнению со смартфонами;
• равномерный прогрев благодаря большой площади теплоотдачи.

Минусы:

• при рабочей температуре ленты свыше 28oС теряются уникальные свойства. Для скептиков отметим, что температуры +28oС на датчике достаточно, чтобы на балконе было +20oС;
• отсутствие стяжки ведет к быстрому выхолаживанию балкона — нет аккумулятора тепла.

Вывод: использование инновационного теплого пола под плитку и ламинат на балконе и в лоджии является самым дешевым вариантом их отопления.

Инфракрасный «теплый пол»

У инфракрасного (ИК) «теплого пола» есть и сторонники, и противники. Связано это с тем, что у системы отопления много достоинств и недостатков.

Сильные стороны действительно впечатляют:

• обогрев можно установить в зонах пребывания хозяев, что ведет к экономии электроэнергии на 20-30%;
• низкая стоимость ремонтных работ;

Структура инфракрасной пленки.

• ИК-пленка не боится мороза — выдерживает до -70oС;
• установка «теплого пола» возможна в любом типе зданий и помещений;
• простая сборка и демонтаж;
• экологическая безопасность — спектр излучения идентичен солнечному свету;
• не требуется ремонт при выходе из строя одного или нескольких элементов;
• долгий срок эксплуатации;
• подогрев балкона проводится равномерно;
• отсутствуют инвекционные и конвекционные потоки воздуха.

Не менее впечатляют и недостатки:

• большое электропотребление;
• имеется риск поражения электрическим током, короткого замыкания при попадании влаги на пленку, возгорания. Заземление пленки не является полной гарантией от неприятностей;
• зависимость от подачи электроэнергии;
• изменение расстановки мебели невозможно — будет греться их низ, что ведет к перегреву напольного покрытия, а через него и пленки.

Вывод: ИК отопление проигрывает только электрическому теплому полу из аморфной металлической ленты.

Достоинства и недостатки

Главные достоинства плёнки:

• экологичность и безопасность для человека;
• устройство не ухудшает качество воздуха, так как нагревает предметы, а не воздух;
• не излучает электромагнитные волны;
• не сказывается на высоте помещения — толщина плёнки всего 0,3 мм;
• при повреждении одного участка, вся плёнка продолжает функционировать;
• долговечность, практичность, не требуется ремонт.

В связи с гибкостью полотна, его легко укладывать в помещении любой формы, несложно демонтировать. Монтажный процесс простой и не продолжительный, так как нет надобности в стяжке. Подходит для обогрева открытых помещений, таких как балкон, даже зимой.

Основной недостаток инфракрасных полов — затраты на электроэнергию, но так как чаще балконы имеют небольшую площадь, то они не значительные. Невозможность размещения на плёнке тяжёлой мебели — это тоже один из минусов модели.

Уникальность технологии

Инфракрасная пленочная система применяется как уникальная система обогрева. Она имеет срок службы, исчисляемый годами. При монтаже необязательно Наличие специальных навыков. Монтаж разрешается вести самому потребителю, не пользуясь услугами профессионалов. Использование высоких технологий на рынке позволяет самому потребителю сделать выбор, по какой цене приобретать данную систему.

Экономичность системы при эксплуатации позволяет отказаться от дорогих обогревателей и распространенных систем обогрева, потребляющих большую мощность. Инфракрасным обогревом можно поддерживать разные тепловые режимы в различных по площади комнатах. Если рассматривать комфортность, то различные функциональные зоны должны иметь свою температуру, а обогрев — отключаться автоматически. Этот сверхтонкий материал прикрепляется к полу за довольно малый интервал времени. Включается вся система в работу легко и доступно, показывая на практике свою уникальность.

Надежность

Надежность инфракрасной пленочной системы имеет ряд преимуществ перед уже сложившимися схемами системы обогрева. Сами секции термопленки соединяются параллельными участками. При неполадках любой секции другие продолжают функционировать, не нарушая процесса обогрева. Гибкость пленочного состава допускает укладывать его в помещениях, имеющих нестандартную планировку. Потребители застилают не всю, а только часть площади помещения, но качество обогрева нисколько при этом не страдает. Одновременно с этим пленочный обогрев универсален и применим в сочетании с любым покрытием: линолеумом, ламинатом, паркетом. Термопленка имеет температуру нагрева +45° C для мощности в 150 Вт. Поэтому ее применение не вызывает деформации покрытий пола как деревянных, так и ламинированных.

Не пересушивает воздух

Большой плюс таких полов в эффективности обогрева дома. Он не пересушивает воздух и быстро обогревает помещение. Ходить по теплому полу гораздо приятнее ,чем по холодному особенно когда на улице мороз. Вы не будите зависеть от управляющей компании. А сами устанавливаете температуру, которая вам комфортна.

Если в вашем доме есть дети, то теплый инфракрасный пол, будет очень кстати. Дети не будут простывать, их не нужно кутать как капусту когда на улице мороз. И когда всем отключают тепло весной, вы регулируете его сами. Так же и осенью.

Энергоэфективность

Теплый инфракрасный пол позволяет экономить на энерго- потреблении до 40%. Так же при покупке вы можете купить именно столько сколько вам нужно, а не мучатся больше или меньше.

Так же при необходимости можно устанавливать в вертикальном положении, если нужно обогреть стены. К примеру, при утеплении лоджии его можно проложить как на пол так и на стену.

Если вы решили соорудить зимний сад, также пол и стена. Температуру вы регулируете сами. Даже не нужно дополнительно увлажнять воздух.

Безопастность

Использовать такой инфракрасный теплый пол безопасно. Он сам отключается при возникновении таких ситуаций как скачки напряжения, Не даст себе перегреется, а соответственно и воспламенится. Пленка хорошо защищает его от влаги. Одно единственное, но, при его установке нельзя использовать теплоотражающую пленку из алюминиевой фольги.

Как сделать теплый пол на балконе?

Для обогрева балкона подойдет либо электрический, либо пленочный теплый пол. Водяной слишком тяжелый для балконной конструкции. Перед монтажом необходимо приобрести материалы с учетом размеров балкона. Укладку следует доверить профессионалу, или сделать монтаж самостоятельно. Во втором случае, можно неплохо сэкономить. Если решено укладывать электрический пол, старайтесь следовать рекомендациям специалистов.

Система электрического теплого пола

1. Выберите место, где будет располагаться терморегулятор. Подготовьте его, создайте линию питания.
2. Займитесь основанием. Снимите старое покрытие, тщательно прочистите пол от мусора. Если поверхность неровная, сделайте черновую стяжку.
3. Уложите теплоизоляционный и гидроизоляционный слой.
4. Разложите и прикрепите нагревательный элемент в форме змейки.
5. Проверьте сеть на целостность. Это нужно сделать, просто измерив сопротивление с помощью мультиметра.
6. Подключите сеть конструкции к датчику.
7. Залейте стяжку.
8. Последний этап – укладка финишного слоя.
9. Использовать пол по назначению можно после того, как стяжка полностью высохнет.

Если используются нагревательные маты, после их укладки делайте сразу монтаж плитки из керамогранита. В этом случае, укладка производится с помощью специального клея. Особенность в том, что маты тонкие и не влияют на высоту пола. Они обогревают балкон, излучая тепло, абсолютно безопасные для человека. Пленочный пол экономит тепло, обладает высоким КПД. Для того чтобы произвести его монтаж понадобятся:

• Подложка из фольги, которая не проводит электричество.
• Провода.
• Изоляционная лента.
• Пленка перфорированная.
• Скотч малярный.
• Инструменты.

Монтаж проводится в несколько этапов, как водяного и электрического пола:

1. Очистите поверхность, сделайте разметку, загрунтуйте пол.
2. Подложку из фольги следует укладывать полосками. Они должны совпадать с пленочной конструкцией по длине и ширине. Разрезы на пленке делайте там, где нет графитового слоя.
3. Нарезанную пленку укладывают так, чтобы медные контакты находились внизу. Контакты обязательно поворачивать к стене, на которой будет располагаться терморегулятор.
4. Во время работы нужно быть очень осторожным, старайтесь не повредить целостность пленки и ферритового слоя.
5. Пленочный пол не требует заливки, но его монтаж должен производиться только на идеальную ровную поверхность.

Нагревательные маты продаются в рулонах

Самым лучшим решением для обогрева балкона и лоджии считается укладка нагревательных матов. Они состоят из стекловолокна с нагревательными секциями. Перед монтажом, нарисуйте схему их расположения на бумаге. Не рекомендуется укладывать маты под мебелью, иначе они быстро сломаются. Перед укладочными работами необходимо подготовить поверхность пола – удалить мусор и выровнять его. После чего, уложите теплоизоляционный материал. Он нужен для создания в комнате уюта, позволяет избежать теплопотери. Затем делается стяжка из цемента – она является основанием для монтажа плитки. После того, как цемент затвердеет, можно приступать к укладке матов по выбранной схеме, подключить систему к электрической сети и установить терморегулятор. Укладывают плитку на нагревательные маты с помощью клея. Эксплуатировать пол рекомендуется через две-три недели.

Укладка нагревательных матов под плитку

Небольшое видео по монтажу:

Расходные материалы

Из расходных материалов для монтажа теплого пленочного пола на балконе необходимо:

• заказанное через интернет-магазин полотно пленочного пола необходимой длины (варианты ширины 0,5; 0,8; 1,0 м.)
• терморегулятор (в комплект должен входить датчик для измерения температуры пола)
• теплоотражающая подложка (полиэтилен с зеркальной поверхностью)
• медный двужильный провод из расчета длина от края пленочного пола до терморегулятора (необходим сечением не менее 1,5)
• набор изоляционный (продается в интернете дополнительно к пленочному полу).

Состояние парапета

В старых постройках он однозначно подлежит замене, несущие конструкции не рассчитаны на дополнительный вес стеклопакетов  окон.

Плита перекрытия

Она сделана из железобетона толщиной 10 см, по физической прочности может выдержать дополнительные нагрузки, вызванные строительными мероприятиями по утеплению конструкции.

Утепление внешних поверхностей

Очень важный и одновременно сложный вопрос. Некоторые органы местного самоуправления категорически запрещают изменять внешний вид фасадов зданий, особенно в центральных или исторических районах. Это значит, что балкон будет холодным, делать полы с подогревом нецелесообразно.

Утепление внутренних поверхностей

Такой вариант можно рассматривать лишь в случае относительно больших размеров балкона. Для создания более-менее эффективного утепления толщина пенопласта или минеральной ваты не может быть менее 10 см, это ощутимое уменьшение объема создаваемого пространства.

Укладка инфракрасного теплого пола на балконе

Монтаж начинаем с поверхности пола балкона, которая должна быть максимально выровнена (у меня лежит ДСП и пенопласт под ним для утепления).

Неровная поверхность пола может стать причиной прорыва пленочного пола в дальнейшем.

На первом этапе работы необходимо уложить датчик температуры терморегулятора. Для этого на поверхности пола прорезаем борозду, в которую укладываем термодатчик, зафиксировав его.

Датчик должен располагаться непосредственно под нагревательными элементами в 15-20 сантиметрах от края пленки. Контакты датчика подсоединяем к терморегулятору.

Датчик в штробе лучше закрыть сверху плотным материалом (использовала старую пластиковую линейку).

На втором этапе укладываем теплоотражающую подложку по всей площади пола. Не забудьте над термодатчиком вырезать прямоугольное отверстие, чтобы подложка не препятствовала адекватной работе датчика. По периметру подложку крепим двухсторонним скотчем.

Приступаем к укладке полотна теплого пола

Учтите, что от края пленочного пола до стен балкона должно быть расстояние 10-15 см. Запрещено укладывать пленку, где планируете устанавливать мебель.

Нагревательную пленку укладываем медными шинами вниз и закрепляем края при помощи скотча к подложке. Подключаем электрические контакты. Если вы монтируете несколько полос пленки, то подключение к электросети производится параллельно. Для подключения используем зажимной контакт, из изоляционного комплекта.

С одной стороны полотна пола производим подключение к проводке, с другой – край медной шины изолируем. Контакт вставляем одной половинкой вовнутрь пленки (в районе шины пленка имеет зазор между слоями), а второй со стороны шины прижимаем. Для обжима контактов используем плоскогубцы.

Подключаем медный провод к контактам и изолируем их изоляцией из комплекта. Провода подводим к терморегулятору. Провод при помощи канцелярского скотча крепим к подложке.

Все полотно теплого пола для дополнительной защиты покрываем обычной полипропиленовой пленкой и крепим её скотчем.

Возможен ли монтаж теплого пола от центрального отопления в квартире?

Система подогрева пола с помощью теплоносителя является одним из лучших способов равномерного распределения тепла по всему объему помещения.

Используя современные материалы и соблюдая технологию монтажа можно добиться оптимального температурного режима.

Но это касается только для систем с автономным отоплением.

Собственники квартир с централизованной системой обогрева не раз задумывались – а можно ли сделать монтаж водяного теплого пола с подключением к трубам отопления?

Сразу следует предупредить, что согласно текущему законодательству запрещена модернизация и изменение схемы трубопроводов в квартирах с центральным отоплением. Тем не менее, находятся немало мастеров, способных проделать эту процедуру незаметно даже для проверяющих органов.

Однако, в процессе эксплуатации таких систем возникают проблемы не только в отдельно взятой квартире, но и во всем доме в целом. Так что данная система рекомендована для владельцев собственных домов с центральным отоплением, но это скорее исключение, чем правило.

Возможные проблемы и их причины

Первое, с чем сталкиваются при проектировке данного типа подключения теплого пола — это разница температуры воды в системе.

Для радиаторного отопления температура теплоносителя колеблется от 70°С до 90°С. Трубопроводы теплого пола рассчитаны на 45-50°С. Следовательно, при прямом подключении неизбежен выход из строя всей системы.

При обнаружении данной системы проверяющими органами ЖЭКа в обязательно порядке последуют штрафные санкции и демонтаж всего оборудования теплого пола.

Но, если все таки стремление повысить эффективность работы центрального отопления велико, то существуют теоретические схемы реализации подобного подключения.

Теоретическая схема подключения

Для подключения напольного отопления к центральному необходимо обустройство теплового пункта с циркулярным насосом. Данный пункт будет производить соединение воды из системы отопления с водопроводной для достижения оптимальной температуры.

Если в квартире только один вход и выход отопительной магистрали, то подключение теплого пола можно сделать по принципу подсоединения радиаторов. При большем количестве стояков необходим отдельный расчет.

В качестве материала трубопровода можно использовать пластиковые трубы ПВХ. Однако, довольно проблематично расположить их змейкой для равномерного нагрева пола. Для этого применяются угловые соединители, что сказывается на надежности системы.

Так как технология требует заливки всей площади пола, в случае возникновения протечки произвести оперативные демонтажные работы будет проблематично.

Существует вариант параллельного подключения от обратного патрубка радиатора. В этом случае необходимо предусмотреть установку запорной арматуры (крана) как на вход, так и на выход.

Самым безопасным, но трудоемким способом является монтаж автономной системы теплого пола с замкнутой циркуляцией воды. Нагрев теплоносителя можно осуществлять через теплообменник , который устанавливается на трубу центрального отопления.

Но эффективность данной системы будет низка из-за больших тепловых потерь.

Особенности эксплуатации

Есть несколько моментов, которые нужно учитывать при установке тёплого пола на балконе, чтобы продлить срок эксплуатации системы и её эффективность:

• не устанавливать полы с обогревом на неутеплённый балкон, утеплять половую плитку, стены и потолок — это позволит не расходоваться теплу зря;
• использовать лёгкий теплоизоляционный материал, производить монтаж изнутри помещения;
• применять влагостойкое финишное покрытие.

Подводя итог, можно отметить, что наиболее подходящие модели для балкона электрические виды — инфракрасная плёнка или кабельные маты. Хотя в определённых условиях и другие типы имеют право на существование.

В настоящее время, чтобы увеличить полезную площадь и повысить функциональность балкона, не только его остекляют, но и утепляют, а также устанавливают обогрев — тёплый пол. При грамотно выбранной отопительной системы, вы сможете использовать балконное помещение в любое время года.

[spoiler title="Источники"]

• https://balkon4life.ru/otdelka/pol/vybiraem-teplyj-pol-na-balkon/.html
• https://sovet-ingenera.com/otoplenie/teply-pol/teplyj-pol-na-balkone.html
• https://TrubaNet.ru/teplyjj-pol/teplyj-pol-na-balkone-i-lodzhii.html
• https://balkonoved.ru/uteplenie/vidy-i-ustanovka-teplogo-pola-svoimi-rukami-poshagovaya-instruktsiya-s-foto-i-opisaniem
• https://StroyGuru.com/remont-kvartiry/balkon/teplyj-pol-na-balkone-ili-lodzhii-svoimi-rukami/
• https://vdomvse.ru/balkon/teplyj-pol-dlya-balkona-kakoj-luchshe.html
• https://MosNerudStroy.ru/balkon/infrakrasnyj-teplyj-pol-na-balkone.html
• https://moybalkonchik.ru/infrakrasnyiy-teplyiy-pol-na-balkone-ili-lodzhii/
• https://stroy-podskazka.ru/balkony/teplyj-pol/
• https://balkonka24.ru/kak-sdelat-teplyj-pol-na-balkone-svoimi-rukami.html
• https://stroyday.ru/remont-kvartiry/balkony-i-lodzhii/teplyj-pol-na-balkone-svoimi-rukami.html

[/spoiler]
