Как сделать коптильню из холодильника своими руками

Коптильня из холодильника – нет ничего проще

С технической стороны, коптильня из старого холодильника своими руками – довольно простое устройство. Для реализации этой идеи вам понадобится немного инструментов, которые есть у каждого домашнего мастера.

Большую часть времени процесса изготовления занимает творческий этап, на котором вам необходимо будет определиться, сколько решёток и крючков будет установлено, где установить коптильню и тому подобное. Как сделать коптильню с холодильника, и в чём её основные особенности?

к меню ↑

Особенности конструкции

Чтобы не совершить ошибок в процессе изготовления коптильни своими руками с холодильника, необходимо определиться, по какой технологии вы планируете коптить продукты с его помощью: холодным или горячим копчением, так как разница в технологии вносит некоторые различия в конструкцию устройства.

Также при изготовлении коптильни из холодильника своими руками необходимо определиться: будет она использоваться в помещении или на открытом воздухе, что так же вносит определенные различия в конструктив.

к меню ↑

Горячее копчение

При горячем копчении продуктов источник дыма (щепа деревьев) располагается внутри корпуса коптильни. В процессе его нагрева, начинается медленно тление без образования пламени, во время этого температура дыма в коптильном ящике может составлять 80-120°С, и может несколько отличаться в зависимости от продукта, подвергаемому копчению. Используя при таком виде копчения коптильню из холодильника, сделанной своими руками, вы получаете ёмкость большого объёма, что позволит вам легко задавать необходимую температуру процесса.

Для создания дыма в коптильне горячего копчения самый простой способ – воспользоваться электрической плитой с открытыми или закрытыми тэнами. В первом случае на неё необходимо установить сковороду, в которую засыпают щепу, во втором случае щепу можно располагать непосредственно на нагревательной поверхности плитки.

Благодаря высоким температурам термической обработки, блюда готовятся значительно быстрее, чем при холодном копчении, зачастую процесс длится менее одного часа. Однако, выигрывая в одном, проигрываем в другом: продукт горячего копчения имеет меньший срок годности, чем аналогичный, но холодной обработки.

Также особенностью горячего копчения является то, что под воздействием высоких температур продукт, который вы готовите, становится мягким и насыщается столь любимыми гурманами запахом и привкусом дыма.

к меню ↑

Холодное копчение

При холодном копчении источник дыма располагается вне коптильни, поэтому вам понадобится придумать, как их соединить между собой. Вы можете придумать свою уникальную конструкцию или воспользоваться готовым вариантом из интернета, где найдете множество изобретений коллег-«кулибиных».

Для холодного копчения очень важно поддерживать температуру процесса в более узком диапазоне, чем при горячем. Рекомендуемое значение 27-30°С. Так как холодное копчение длится намного дольше (процесс занимает несколько часов), то при более высокой температуре коптящийся продукт «сгорит», а при её недостаточном значении – протухнет.

Проигрывая в сложности технологического процесса, данный вид копчения выигрывает в том, что продукт, полученный с его помощью, имеет большой срок хранения, во время которого не теряются его вкусовые качества.

к меню ↑

Особенности конструкций коптилок разных видов

Из старого холодильника можно сделать самодельные коптильни разных типов.

к меню ↑

Коптильный шкаф из холодильника

Основной частью коптилки холодного копчения является коптильная камера, или коптильный шкаф. Из холодильника его можно сделать путём минимальной переделки. Пошаговая инструкция состоит по реконструкции аппарата состоит из следующих пунктов:

  1. Вынуть полки.
  2. Удалить морозильную камеру, компрессор и провода, идущие внутрь корпуса.
  3. Получившиеся отверстия закрыть деревянными пробками.
  4. В потолке камеры прорезать отверстие Ø100мм.
  5. Установить в этом отверстии дымоход из трубы для пластиковой канализации.
  6. В нижней части корпуса прорезать дымоподводящее отверстие.
  7. Если полки изготовлены из оцинкованной проволоки, то их необходимо установить обратно в пазы, находящиеся в стенках.

Размер и правильное положение отверстия для подвода дыма зависят от типа его источника:

  • аппарат с дымогенератором — в нижней части боковой или задней стенки;
  • при установке с дымоходом в земле — в дне коптильной камеры вырезается отверстие 30х30см.

Принцип работы таких установок аналогичен коптилкам других конструкций.

Как сделать коптильню из холодильника своими руками
Схема самодельного коптильного шкафа

При наличии места и материалов вместо простого коптильного шкафа может быть построен мангал с коптильней и казаном из кирпича.

к меню ↑

Коптильня из двухкамерного холодильника

Сделать коптильню своими руками
Как сделать коптильню из холодильника своими руками

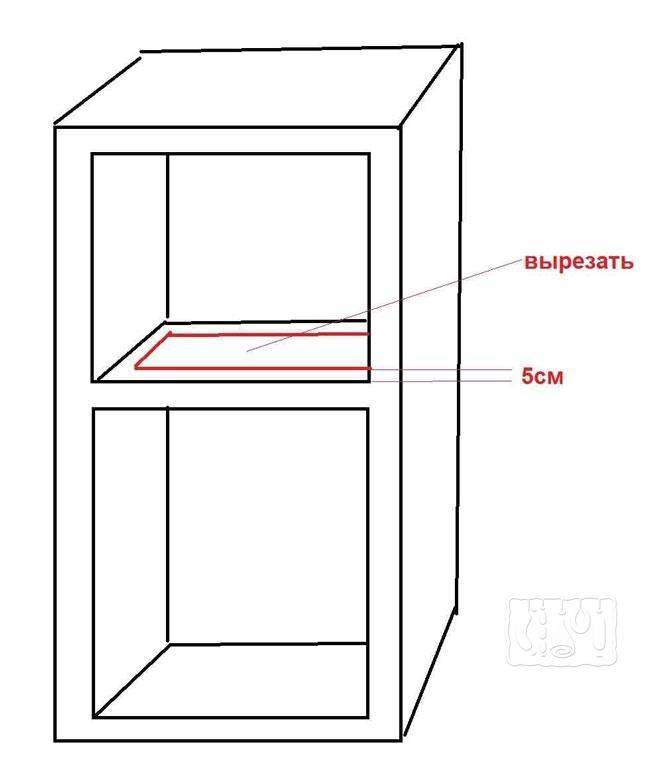

Схема вырезанного отверстия между камерами в двухкамерном холодильнике для копчения

к меню ↑

Коптильня с дымогенератором

Самым удобным способом производства дыма для холодного копчения является дымогенератор с эжектором и компрессором.

Коптильня из холодильника своими руками собирается в один агрегат с этими элементами. Они крепятся на задней или боковой стенке и соединяются с камерой стальной или ПВХ трубой Ø16-20мм. Сборка производится при помощи болтов или саморезов.

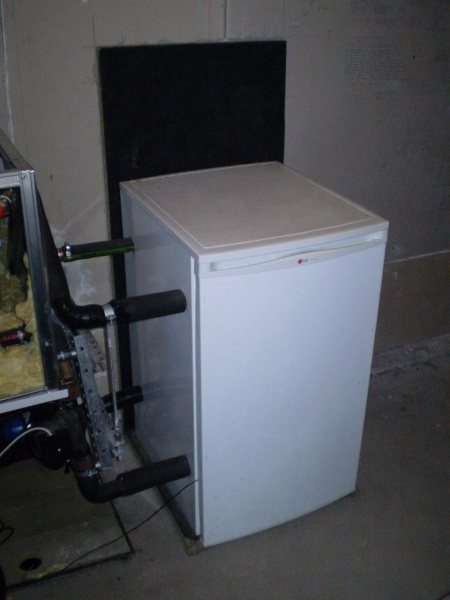

Как сделать коптильню из холодильника своими руками
Аппарат для копчения с дымогенератором

к меню ↑

Коптильня из холодильника и огнетушителя

Еще один способ производства дыма — «патрон», который греется паяльной лампой или костром. Сделать его можно из небольшого углекислотного или пенного огнетушителя в металлическом корпусе:

  1. Разрядить огнетушитель.
  2. Выкрутить клапан.
  3. Отмыть внутреннюю часть ёмкости.
  4. Насыпать в «патрон» опилки.
  5. Через переходник вкрутить в горловину огнетушителя трубу 1/2″ длиной 1,5-2 метра.
  6. Вставить трубу в отверстие в нижней части боковой стенки холодильника.
  7. Уложить «патрон» в костёр или направить на него паяльную лампу.
  8. Огонь нагревает опилки до температуры дымовыделения, дым будет по трубе поступать к продуктам, остывая при этом до необходимой температуры.

Как сделать коптильню из холодильника своими руками

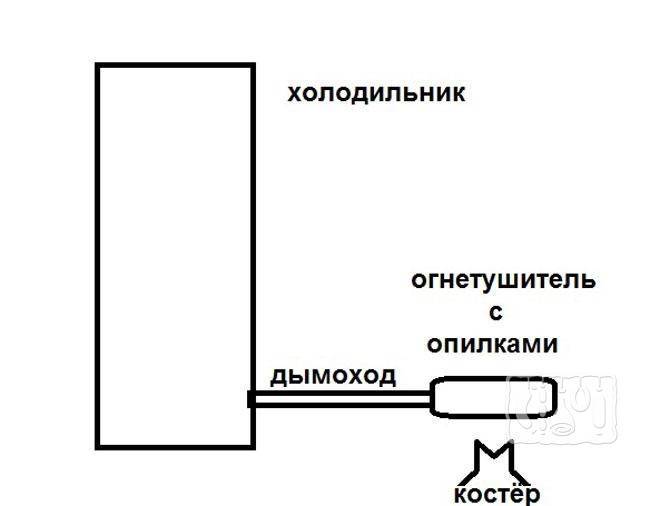

Схема коптилки из холодильника и огнетушителя

При самостоятельно изготовлении коптильной установки интересно также узнать, как сделать коптильню из газового баллона.

к меню ↑

Чертежи и схемы конструкций из холодильника: холодное и горячее копчение

Коптильный шкаф из холодильника хорош тем, что его легко делать и эксплуатировать. С изготовлением конструкции справляются даже новички, которые ни разу ранее не делали ничего подобного. Схемы и чертежи помогут сократить время на сборку.

Для начала стоит разобраться с принципом работы. Те, кто раньше сталкивался с покупными установками должен знать, что камера для копчения из холодильника ничем не различается с заводскими моделями: на сетки или крючки помещаются продукты под холодный или горячий метод, затем в очаг помещается щепа и поджигается. Топливо постепенно тлеет, в результате чего образуется дым. Далее он по трубе поступает в коптильню. Зависимо от вида еды процесс может занимать до нескольких дней.

Все конструкции изготовляются по одинаковому принципу, соответственно чертежи и схемы универсальные

Как сделать коптильню из холодильника своими руками

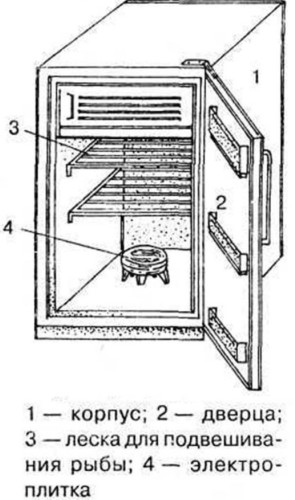

Схема шкафа горячего копчения

На схеме видно, что ящик для копчения из холодильника состоит из нескольких компонентов:

  • корпус – в его роли выступает непосредственно холодильник;
  • дверь – в собранной коптильне будут отсутствовать утеплители, а значит дверь не будет фиксироваться, поэтому нужно заранее позаботиться о крючке;
  • полки – решетки, что идут в комплекте с советскими холодильниками идеально подходят, чтобы раскладывать или подвешивать еду для копчения;
  • электрическая плита, которая выступает в качестве генератора дыма (применяется только для метода горячего копчения).

Дополнительно должны быть предусмотрены такие элементы:

  • труба, через которую будет выходить дым;
  • емкость для жира, капающего с продуктов.

Как сделать коптильню из холодильника своими руками
Для этой конструкции даже подробный чертеж не нужен, все будет понятно и по простой схеме

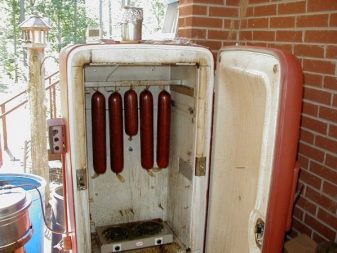

По фото коптильни холодного копчения из холодильника видно, что принцип, как и в предыдущем случае, но нужна длинная дымомагистраль (около 3 метров), чтобы за время, которое дым переправляется в коптильный ящик он успел остыть до температуры, которая подходит для данного способа.

Важно! Шкаф должен располагаться выше топки, чтобы образовалась естественная тяга и дым лучше поднимался в коптильню.

Иногда схемы дополняются какими-то приспособлениями, которые помогают усовершенствовать агрегат, чтобы процесс был более быстрым, простым и эффективным.

к меню ↑

Чтоб необходимо для создания коптильни

Старый холодильник многие перевозят на дачу, после чего он используется очень редко или стоит отключенным. Но это не означает, что он не может быть полезен. Такие изделия идеально подходят для создания небольшой домашней коптильни. Кроме холодильника, нужно иметь и другие детали и материалы:

  • трубу длиной около 4 метров;
  • огнеупорные кирпичи;
  • крышку для топки из металла.

Топка может быть создана из различных металлических изделий подходящей емкости. Часто применяются старые стиральные машинки. Перед тем как начать работы по созданию домашней коптильни стоит убрать из холодильника все дополнительные части конструкции. При этом важно удалить весь пластик, так как под действием высокой температуры он начнет плавиться. Понадобится только корпус данного устройства.

Как сделать коптильню из холодильника своими руками

Если создается коптильня из холодильника своими руками, важно заранее составить чертеж всей конструкции вместе с топкой. Для этого достаточно рассмотреть чертежи уже готовых коптилен. При создании схемы важно рассчитать длины дымохода между коптильней и топкой (если создается конструкция для холодного копчения).

к меню ↑

Какие инструменты и материалы потребуются

Чтобы сделать самодельную коптильню из холодильника своими руками нужно подготовить инструменты:

  • дрель и сверла подходящего размера – понадобятся, чтобы делать места под саморезы, еще дрелью будет удобно намечать контуры, по которым в дальнейшем делать разрезы;
  • ножницы, режущие металл – иногда приходится обрабатывать детали коптильни, чтобы придать им нужный размер;
  • болгарка с диском по металлу – потребуется, чтобы подогнать трубу под нужные размеры;
  • саморезы – с их помощью элементы будут крепиться к корпусу холодильника;
  • отвертка – понадобится, чтобы плотно закрутить саморезы.

Также нужно будет подготовить материалы. Основной из них – старый холодильник. Он может быть любой модели – коптильня одинаково получится из двухкамерного холодильника и однокамерного. Единственное, что нужно учесть – на корпусе не должно быть гнили и ржавчин. Что касается остальных материалов, понадобятся:

  • кирпичи – будут использоваться для обустройства топочной камеры (в этом случае лучше подойдет огнеупорный кирпич, но можно взять и обычный, однако он прослужит в разы меньше);
  • металлическое приспособление, которое послужит крышкой для топки – без нее невозможна выработка дыма и непосредственно процесс тления;
  • труба и уголки – из них будет создаваться дымоход (оптимальный диаметр трубы от 10 до 15 см);
  • дверной крючок – понадобится, чтобы была возможность плотно закрыть двери холодильника;
  • решетки и крючки для подвешивания – они понадобятся, чтобы размещать продукты в коптильне;
  • вытяжной вентилятор – с его помощью будет создаваться поток холодного дыма;
  • поднос или другая емкость, куда будет стекать жир (это не обязательно, но значительно упростит уход за коптильней);
  • краска – нужна только в том случае, если есть желание покрасить агрегат и придать ему более свежий и привлекательный вид.

Как сделать коптильню из холодильника своими руками
Советские холодильники идеально подходят для коптильни, в них удобно и развешивать продукты, и готовить их на решетке

Сделать с холодильника коптильню самому не сложно, так как почти все составляющие можно найти в быту.

к меню ↑

Как сделать коптильню холодного копчения из старого холодильника своими руками

Холодное копчение — это очень полезно для организма. Продукты не подвергаются обработке высокими температурами, а значит в составе остаются все полезные вещества. Питаться так рекомендуют даже диетологи. Приготовление происходит при низкой температуре под воздействием холодного дыма.

Делать коптилку холодного копчения своими руками из холодильника сложнее, чем для горячего. Суть в том, что корпус и емкость для топлива не должны быть одним целым. Два объекта стоят на расстоянии, но они должны быть соединены один с другим. Инструкция по изготовлению коптильни:

  1. Разместить холодильник и дымопровод на участке. Для этого подходит рельефная площадка, но если она ровная, то для корпуса нужно сделать возвышенность, а под очаг – выкопать яму. То есть дымоход, который их объединяет, должен располагаться под углом.

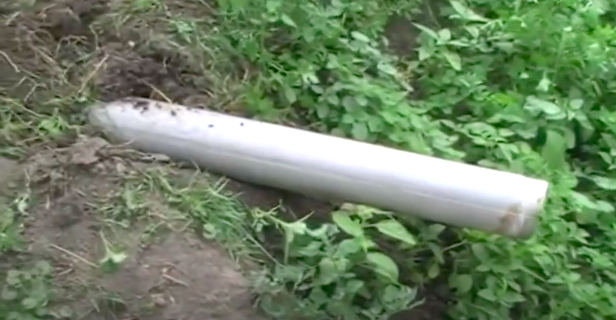

  2. Подготовить дымоход. Его длина должна составлять 3-4 метра, но точно понять можно только экспериментальным путем. Цифра зависит от наклона, площади сечения, материала трубы и других параметров. Пока дым доходит до корпуса коптильни, он должен остывать до 27-30 градусов.
    Как сделать коптильню из холодильника своими руками
  3. Траншею, в которой будет топливо, выложить огнеупорным материалом. Сверху закрыть ее металлической крышкой или шифером.
    Как сделать коптильню из холодильника своими руками
  4. Приварить дымоход к ящику и зафиксировать его со стороны очага, таким образом объединить оба объекта.
  5. Сделать дымоотвод. Для этого в потолке аппарата холодного копчения из холодильника нужно сделать вырез, равный диаметру трубы, которая будет на этом месте. В него вставить вентилятор и приварить саму трубу.
    Как сделать коптильню из холодильника своими руками
    Важно! Не стоит использовать трубу большого диаметра, чтобы не выходило слишком много дыма. Иначе увеличится время копчения.
к меню ↑

Вариант для холодного

Самодельная коптильня холодного копчения должна быть обустроена таким образом, чтобы топка находилась на приличном расстоянии от коптильного ящика. К сожалению, точное расстояние невозможно указать, так как все зависит от окружающих факторов. Суть коптильни сводится к тому, что дым, полученный при сгорании дров, должен остыть, прежде чем попасть в коптильную камеру.

По сути, необходимо соорудить два устройства: коптильный ящик и топку. Независимо от способов построения конструкции, общая ее схема будет одинакова.

Схема сборки

Топка должна располагаться ниже самого нижнего яруса коптильни. Теплый дым будет подниматься вверх за счет естественной конвекции, а если труба горизонтальная или с обратным уклоном, то дым будет через печку выходить в атмосферу. Если ландшафт загородного дома позволяет, можно смастерить коптильню холодного копчения на пригорке. В противном случае придется делать котлован для прокладывания трубы. Сама топка изготавливается из огнеупорного кирпича. Выкапывается углубление, стенки обкладываются кирпичом. Сверху должна быть крышка, чтобы можно было подкладывать дрова. Дымоход начинается горизонтально, а затем с уклоном вверх идет в сторону коптильного ящика.

Сложности возникают с длиной дымохода, ведь от нее зависит температура в коптилке. Учитывая то, что подобным способом коптить продукты следует при температуре от 27 до 30°C градусов, придется проделать пару пробных запусков, чтобы измерить температуру без продукции.

В днище холодильника проделывается круглое отверстие под вход трубы. Чтобы повернуть трубу, можно использовать колено, но удобнее всего применить алюминиевую гофру, которая используется в газовых котлах или колонках. В отличие от коптильни горячего копчения, здесь не нужно делать дренажного отверстия. Дым будет выходить из ящика за счет естественных щелей при монтировании трубы. Несмотря на то, что температура дыма не такая уж и высокая, пластик со стенок холодильника необходимо демонтировать.

Готовая система холодного копчения

Существует еще две разновидности коптилен из старого холодильника, которых мы коснемся.

  1. Первая модель для горячего копчения содержит в нижней части топку, в которой горят дрова. Конструкция такой коптильни достаточно простая. Необходимо выше топки установить полку, на которой будут насыпаны опилки или щепа. Однако, чтобы следить за состоянием костра или состоянием опилок, придется открывать дверцу холодильника. Это чревато тем, что приток кислорода спровоцирует возгорание. Второе негативное явление – падение плотности дыма и его влажности. Хоть такая конструкция выполняется поэтапно, как и устройство с электронагревателем, особой популярности оно не получило по причине перечисленных недостатков.
  2. Еще одна модель – коптильня для холодного копчения, в которой источником является дымогенератор. Это устройство достаточно дорогое, поэтому мастера предпочитают изготовить его самостоятельно. Дымогенератор состоит из емкости с нагревательным элементом. Через специальное отверстие нагнетается воздух. Дым под давлением выходит из патрубка, который вводится в коптильный ящик. Воздух нагнетать может компрессор от того же холодильника, но требуется установить редуктор для снижения давления. Данная модель вряд ли понравится новичкам, так как придется дымогенератору уделить больше времени, нежели самой коптильне.
к меню ↑

Переходим к внутренностям

По большому счёту коптильня холодного копчения готова. Осталось только оборудовать её изнутри. В зависимости от того, какие виды продуктов вы собираетесь коптить, следует сделать и решётки, чтобы укладывать шматы мяса или сала, и крючки, чтобы подвешивать рыбу или колбасы.

Так же не лишним будет сделать съёмный поддон, куда будут стекать излишки жира. Мыть его будет гораздо удобнее и проще.

Если всё это выполнено, продукты подготовлены, в топке разгорается огонь, и уже готовы стружки или палочки из фруктовых пород деревьев, то коптильня холодного копчения готова к работе. Осталось дождаться появления углей, добавить на них специально заготовленную стружку или ветки и закрыть, чтобы тлело.

к меню ↑

Как сделать коптильню горячего копчения из холодильника своими руками

При горячем методе продукты коптятся при температуре не менее 100 градусов. Соответственно процесс происходит быстро – два часа это максимум, который может потребоваться для приготовления продуктов. Считается, что с такой коптильней из холодильника для рыбы, мяса и других продуктов, часть витаминов теряется. Кроме того, есть риск образования канцерогенов.

Вкус продуктов при холодном и горячем методе копчения различается, поэтому при изготовлении агрегата нужно полагаться на свои предпочтения. Во втором случае шкаф сделать проще, чем для холодного копчения. Не придется рыть траншею и экспериментировать с четырехметровой трубой. Инструкция будет содержать всего пару пунктов:

  1. Установить холодильник.
    Как сделать коптильню из холодильника своими руками
  2. Вниз поставить электроплиту, а на ней разместить емкость со щепой.

Внимание! Для шкафа горячего копчения важно понять, на каком режиме разогревать плиту. Топливо ни в коем случае не должно загореться, необходимо его тление, чтобы увеличить количество дыма и свести к минимуму риск воспламенения, нужно увлажнять щепу.

Во время горячего копчения в любом случае будет много жира. Поэтому поддон под него стоит поставить. Сверху шкафа обязателен дымоотвод.

Также можно сделать коптильню из холодильника с дымогенератором своими руками. Это улучшит вкус еды и ускорит процесс приготовления. Устройство продается готовое или можно собрать его самостоятельно. Для него понадобится аквариумный компрессор (оптимальная мощность 60 л/ч).

к меню ↑

Устройство для горячего копчения

Рассмотрим самый простой способ, позволяющий сделать коптилку из холодильника. Будущая модель годится для горячего копчения. Для начала придется заготовить необходимые инструменты и устройства, хотя некоторые из них могут быть заменены аналогами. Перечень будет примерным, ведь все зависит от полета мысли мастера.

Методика постройки

  • В первую очередь потребуется сам холодильник, он не обязательно должен быть в рабочем состоянии. Самое главное, чтобы его корпус был цельным.
  • Электрический нагреватель. Отметим, что коптильня из холодильника, в частности коптильня для горячего копчения, не может использовать для нагрева материала пламя костра. Если подогревать опилки снизу, то проблема будет заключаться в большой массе конструкции. Ее не совсем удобно будет кантовать. Разводить костер внутри холодильника тоже не получится, ведь для закладки дров потребуется открыть дверцу, а это делать нежелательно. Будем разогревать опилки на электроплитке.
  • Емкость для щепы. Подойдет любой поддон с толстыми стенками. Он будет устанавливаться на электроплитку, но для равномерного нагрева желательно подобрать соответствующий диаметр днища.
  • Решета. Продукты будут располагаться на решетах или подвешиваться на специальных крюках. Можно использовать те решетки, которые были в холодильнике, но для этого потребуется кое-что предусмотреть. Вся внутренняя пластиковая обшивка будет демонтирована, так что под решета, возможно, придется изготавливать новые держатели. Краску с решет необходимо удалить. Лучше всего – обжечь.
  • Поддон, в котором будет собираться жир.

При сборке коптильни следует учесть, что дым из ящика должен выходить. Для этого в верхней части корпуса проделывается отверстие.

Простое в изготовлении устройство

Принцип работы такой коптильни заключается в том, что продукт раскладывается на решетах или подвешивается на крючках. Сверху нагревательного элемента устанавливается поддон со щепой. Над ним необходимо соорудить из фольги самодельный контейнер, в котором будет скапливаться жир.

к меню ↑

Простая коптильня

Проще всего сделать коптильню горячего копчения из конусного ведра. Такая форма облегчает установку на необходимой высоте решёток с копчёностями. Вместо поддона для жира используется старая миска, которая ставится на подставке из консервной банки. В её стенках прорезаются отверстия для выхода дыма, а сама банка переворачивается вверх дном

к меню ↑

Кирпичная коптильня

Если позволяет место и необходимо регулярно готовить большое количество продуктов, то имеет смысл сделать стационарную коптильню горячего копчения из кирпича.

В этом сооружении камера с продуктами расположена над очагом и отделена листом толстого металла.

Есть два варианта этой конструкции:

  • В разделяющем листе сверлятся отверстия для дыма, а вверху камеры находится дымоход. Эта конструкция проще, но дым более горячий, а дрова должны быть только лиственных пород.
  • В разделяющем листе отверстия отсутствуют и на него насыпаются опилки и щепа. В очаге есть свой дымоход и топить его можно любыми горючими веществами.
к меню ↑

Электрокоптилка

Электрокоптильня отличается от обычной способом нагрева. Вместо костра в ней дно нагревается электронагревателями. Это даёт возможность в устройствах среднего размера устанавливать внутрь корпуса электроплитку, а на неё ставить ёмкость с опилками, например, старую сковородку

к меню ↑

Бытовая коптильня

Приготовить домашние копчёности можно не только на даче, но и на кухне городской квартиры. Для этого нужна малогабаритная коптильня с дымоотводящим шлангом. Делается такая коптильня из нержавейки.

Греется такое устройство на газу. Размеры на чертеже коптильни горячего копчения определяются размерами газовой плиты и составляют 450х300х250 или 500х300х300 мм. Конструктивно это металлическая коробка из углеродистой, а лучше нержавеющей стали толщиной 2 мм с крышкой и ручками — по бокам корпуса и сверху крышки. Внутри на подставке устанавливается собранные в одну конструкцию поддон для жира и одна или две решётки.

В крышке имеется дымоотводящий патрубок 1/2″, на который одевается обычный садовый шлаг. Этот шланг высовывается в форточку или вставляется в вентиляционный канал.

При работе на дно насыпаются опилки, устанавливается поддон и решётки, устройство закрывается и ставится на газовую плиту. Нагретый дым идёт по шлангу в форточку, а в щели между крышкой и корпусом подсасывается воздух из кухни. Поэтому в помещении запах практически отсутствует. Для полной ликвидации запаха необходима коптильня с гидрозатвором.

к меню ↑

Как сделать электростатическую коптильню из холодильника

В коптильных шкафах холодного копчения процесс готовки занимает несколько суток. За это время снижается производительность агрегата, происходит усыхание продуктов, и они долго пропитываются дымом. Чтобы избежать этого и ускорить процесс, можно сделать электростатическую коптильню из холодильника своими руками по пошаговой инструкции:

  1. Подготовить умножитель напряжения, а также маломощный источник 10-20 кВ (например, электронное зажигание для автомобиля).
    Как сделать коптильню из холодильника своими руками
  2. Установить холодильник на слегка наклоненную поверхность. Убрать из него морозильную камеру, обшивку, уплотнитель и т.д.
  3. По аналогии со шкафом для холодного копчения изготовить конструкцию (соединить корпус с очагом трубкой, сделать дымоотвод).
    Как сделать коптильню из холодильника своими руками
  4. Над дымопроводящим отверстием установить сетку, ячейки которой должны быть 5×5 мм. На нее подключить анод умножителя напряжения. Это нужно, чтоб дым, который идет через сетку приобретал положительный заряд.
    Как сделать коптильню из холодильника своими руками
  5. Решетки и крючки присоединить к катоду умножителя. В итоге дым благодаря разности потенциалов будет притягиваться к копченостям, а процесс будет происходить на порядок быстрее.
    Как сделать коптильню из холодильника своими руками

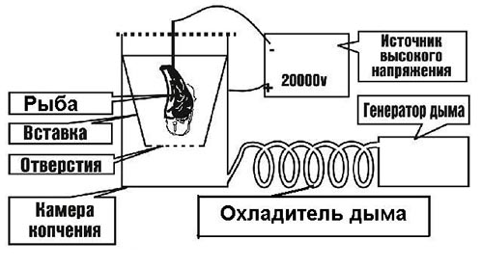

    Чертеж электростатической коптильни из холодильника

Такую коптильню можно считать самым оптимальным вариантом. Продукты не подвергаются термической обработке, а значит остаются максимально полезными, при этом процесс занимает меньше времени, чем с классическим коптильным шкафом из холодильника.

к меню ↑

Процесс изготовления

Прежде чем приступать к изготовлению коптильни в домашних условиях, необходимо сделать чертежи будущего строения. Только после этого можно с помощью разработанной схемы самому построить коптильню для холодного копчения. Для начала необходимо определиться с габаритами конструкции, а затем подобрать для нее место.

Выбрав коптильню из кирпича, необходимо сделать проект данной конструкции. Это поможет сэкономить время и выбрать правильное место для установки. Участок должен иметь протяжность в четыре метра, причем лучше, если место будет с уклоном, чтобы дымоход проходил под нужным углом. Сделав необходимые расчеты, можно рыть траншею.

Для начала необходимо заложить фундамент. Затем на том месте, где будет расположена коптильня, надо убрать грунт. Яма при этом должна быть глубиной до 60 сантиметров. Затем в ней устанавливают опалубку, которая должна быть выше краев на 25 сантиметров. Делается армирование, а в центре ямы ставится обычное ведро, чтобы после заливки бетона получилось углубление.

Для стен используется красный кирпич. Величина коптильни полностью зависит от пожелания хозяина. В середине можно сделать небольшое окошко с выходом на северную сторону, чтобы прямые солнечные лучи не навредили продуктам.

Крыша кирпичной коптильни легка и удобна в обустройстве. Чтобы ее сделать, необходимо соорудить стропильную систему. На них укладываются или плиты ОСБ, или влагостойкая фанера. И только тогда на ровную основу укладывается черепица.

Для сооружения топки можно использовать огнеупорный кирпич или уже готовую печь из металла. Понадобится огнеупорная труба для отвода дыма из топки к камере копчения. Ее диаметр должен быть очень большим, чтобы дым медленно шел и, остывая, оставлял на ее стенках частички копоти. Над отверстием, где выходит дым, ставятся решетки и подвешиваются продукты, которые необходимо закоптить.

Чтобы соорудить деревянную коптильню, прежде всего нужно выкопать траншею на два штыка в глубину. В ней должны разместиться труба, камера для топки и сама коптильня. Дым, попадая в яму, задерживается там и очищается, а затем поднимается в коптильню.

Дверку на топку нужно изготовить чугунную и надежно закрывающуюся. Ее основание делают из кирпича, а стены выводят немного вверх над землей. Затем на него ставится деревянная конструкция. Траншею, где находится дымоходная труба, засыпают землей, а затем хорошо трамбуют. Это необходимо для того, чтобы труба и дым охладились.

Из брусков из дерева делают основание для камеры. Затем к нему прибиваются ровные доски, которые должны прилегать очень плотно друг к другу. Это делается для того, чтобы дым не выходил через щели. Затем в крыше делается отверстие, в которое выводится труба.

Любая коптильня, даже изготовленная на скорую руку, должна состоять из дымогенератора, канала для дыма и емкости, используемой для продуктов копчения. Если находясь в походе или на турбазе захотелось копченостей, можно сделать коптильню с помощью прутьев и полиэтиленовой пленки.

Конструкция эта совсем не сложная, однако ее нужно правильно сделать. Каркас строится из жердей, сверху набрасывается пленка, а продукты для копчения можно разместить на шампурах. Угли от перегоревшего костра послужат прекрасным источником тепла. Для дыма подойдут свежие ветки с листвой. Соорудить очаг можно, вырыв яму в земле или взяв для этого обычное ведро. Преимущество такой коптильни – это быстрота сооружения и отсутствие покупного материала. Недостаток состоит в том, что необходимо постоянно контролировать очаг.

Такой вариант коптильни прекрасно подходит для тех, кто выезжает на дачу на время и не хочет выстраивать полноценную коптильню у себя на участке.

Также можно обратить внимание на такое сооружение, как коптильня из бочки. Для ее основы прекрасно подойдет дерево или другой материал

Нельзя использовать лишь пластмассу. У бочки снимают дно для свободного прохождения дыма. В нижней ее части нужно сделать отсек, куда будут укладываться дрова. Здесь понадобятся петли, на которые будет надета дверка. Так отсек сможет закрываться.

В дне такой бочки делается несколько отверстий, которые послужат поддувалом, а также местом для удаления из топки золы. На высоте одной трети бочки нужно приварить железный лист, который послужит дном для коптильной камеры. Чтобы оно прослужило подольше, толщина листа должна быть около 4 миллиметров.

к меню ↑

Подготовительный этап

На этом этапе выполняются следующие работы:

  1. Выбор участка для коптильни. Оптимальным будет место, где естественный рельеф имеет перепад по высоте, что позволит с меньшими затратами обеспечить тягу в дымоходе.
  2. Подготовка корпуса холодильника. Технические устройства (компрессор, система охлаждения, электрические компоненты), а также пластиковая основа удаляются. Образовавшиеся при удалении устройств отверстия закрываются (делаются заглушки из дерева или листового металла, скотча и т.д.). В верхней части корпуса прорезается отверстие для выхода дымовых газов, а на боковых стенках монтируются элементы крепления решеток и крючков, на которых будут располагаться продукты.
  3. Подготовка материалов для изготовления дымохода (металлическая или асбестоцементная труба, кирпич) и топки (кирпич, фасонные части – дверцы, колосниковая решетка).
  4. В случае использования дымогенератора выбирается и приобретается модель, удовлетворяющая требованиям по используемому топливу и техническим характеристикам.

Схема коптильни
Схема коптильни

к меню ↑

Выполнение работ

Чтобы изначально представлять, как будет выглядеть холодная коптильня из холодильника, необходимо составить ее эскиз или чертеж.

к меню ↑

Монтаж топки

Можно не устраивать фундамент, а просто в подготовленное в земле углубление положить слой песка, на который установить основание. Для этого можно использовать кирпич или камни.

Инструкция как сделать коптильню из холодильника

После этого из кирпича выкладывается нижний слой кладки и стенки топочной камеры. Над подом (нижние слои кладки) монтируется колосниковая решетка, а в наружную стенку – дверца поддувала и дверца для загрузки топлива. Верх топочной камеры укрепляется металлическим профилем и металлическим листом, на которые укладывается кирпич в 1-2 ряда. В задней стенке необходимо предусмотреть отверстие для устройства дымохода.

к меню ↑

Установка коптильной камеры

Далее устанавливается подготовленный холодильник. Чтобы сделать коптильню, в месте выхода дымохода на поверхность земли изготавливается основание, на которое устанавливается холодильник.

Оптимальным местом для входа трубы в корпус холодильника будет место, где ранее был установлен компрессор. Каждый пользователь место входа выбирает самостоятельно, в зависимости от конструкции используемого холодильника.

Инструкция как сделать коптильню из холодильника

Место входа герметизируется, для этого используется асбестоцементная нить или иной материал, не обладающий запахом. На отверстие, подготовленное для отвода дымовых газов, монтируется оголовок. Конструкция жестко закрепляется на основании.

к меню ↑

Сборка дымогенератора

Схема топки коптильного из старого холодильника.

На расстоянии примерно 2-3 м от холодильника обустраивается топка. Чтобы обеспечить свободный поток дыма в нужном направлении (от топки к коптильной камере), топку необходимо расположить ниже по уровню, чем камера. Если у вас ровный участок или его естественного наклона недостаточно, в земле вырывается яма под топку и траншея под дымоход.

Топка будет исполнять роль дымогенератора, самый лучший вариант ее изготовления – кладка из огнеупорного кирпича. Если кирпича у вас нет, но есть ненужный металлический ящик, то его тоже можно применить в качестве топки. Если же у вас нет ничего из перечисленного, то можно обойтись даже куском листового металла, уложенного на дно ямы топки. Главное условие – в топке с дымогенератором должна быть крышка для загрузки материала, очистки от использованного сырья, а также регулировки потока и температуры дыма.

к меню ↑

Подготовка корпуса

  1. Из внутренней части холодильника удаляется облицовка и все пластиковые элементы. Магнитную полосу на дверях холодильника можно не убирать. Возникающие при демонтаже щели будут служить вытяжными отверстиями в будущей коптильне.
  2. В нужных местах сверлятся отверстия требуемого диаметра и с помощью саморезов монтируются решётки и крючки.
  3. В нижней части корпуса холодильника проделывается отверстие под дымоходную трубу. Для этого на днище отмечается круг диаметром, соответствующем используемой трубе. Далее с помощью дрели по контуру высверливаются разметочные отверстия, после чего ножницами по металлу вырезают отверстие.
  4. Аналогичную процедуру необходимо выполнить в верхней части корпуса холодильника, для врезки вытяжного вентилятора. Размер этого отверстия выбирается соответственно диаметру вашего вентилятора.
  5. На дверь устанавливается запорное устройство (крючок), обеспечивая её плотное прилегание к корпусу холодильника в закрытом состоянии.

Учитывая, что при создании коптильни холодного копчения из холодильника своими руками, в конструкции имеется относительно длинный дымоход между топочной и коптильной камерой, а также они расположены на разной высоте, то необходимость вытяжного вентилятора может отпасть.

Вы можете изначально пропустить п.4 и попробовать работу коптильни без вытяжного вентилятора, если поток дыма будет достаточен, можно оставить конструкцию в таком виде. Если поток будет слабым, то всегда можно добавить дополнительную вытяжку.

к меню ↑

Монтаж дымохода

После того, как топка и корпус холодильника установлены на места, где они будут стоять в дальнейшем, их соединяются с помощью металлической трубы (дымохода). При необходимости выполнить изгиб трубы используют уголки с необходимым углом. Соединения необходимо выполнить герметично, чтобы холодный дым, требуемый для копчения, не выходил наружу вне коптильной камеры, снижая эффективность устройства.

к меню ↑

Изготовление решёток

При изготовлении коптильни из холодильника своими руками, вам обязательно понадобятся решётки, на которых будет располагаться обрабатываемый продукт. Конечно, лучший вариант – использование решёток из нержавеющей стали. Однако если достать такую решётку сложно, то можно использовать решётку из черного металла. Для копчения небольших кусочков вполне достаточно решётки из проволоки диаметром 2мм, для более тяжелых кусков и толщина проволоки должна быть больше.

Одно из главных требований к решётке при изготовлении коптильни из холодильника своими руками – отсутствие краски на её поверхности. Поэтому можно использовать решётку, идущего в комплекте с самим холодильником. Для избавления от краски её можно отбить с помощью молотка или выжечь над открытым огнём.

к меню ↑

Делаем поддон

В качестве поддона для сбора жира можно использовать любую металлическую неокрашенную ёмкость. Её размеры необходимо подобрать таким образом, чтобы капающий сверху жир не падал мимо поддона.

к меню ↑

Пошаговая инструкция

После того как корпус холодильника разобран, из него удалены все лишние части и элементы внутренней отделки, просверлите в боковых частях отверстия. Они послужат для креплений решеток и противней для копчения. Можно сделать несколько отверстий и в крышке корпуса. В них несложно будет расположить крючки для подвешивания продуктов при копчении.

Кроме того, в верхней части необходимо проделать отверстие для дымохода. Он будет необходим при начальной растопке коптильни. Впоследствии же труба будет закрываться.

Для создания простейшей конструкции, но с использованием электроэнергии в нижнюю часть корпуса от холодильника размещают электроплиту. Сверху на плиту необходимо положить лист из толстой стали (не менее 5 мм толщины) на котором размещают опилки различных фруктовых деревьев.

Совет. В качестве поддона некоторые используют толстые сковородки.

Плиту включаем в розетку и плотно закрываем дверь холодильника, ведь чем меньше приток воздуха будет в корпус, тем ниже вероятность возгорания опилок.

Для создания энергонезависимой конструкции в нижней стенке корпуса холодильника необходимо сделать отверстие, которое будет служить входом для трубы диаметром не меньше 10 см. Трубу нужно расположить под наклоном, создав таким образом тягу.

Следует заметить, что вся конструкция должна располагаться таким образом, чтобы труба была полностью вкопана в землю, которая будет служить естественным охлаждением. В итоге видимой частью коптильни должен быть только холодильник. Обратный конец трубы должен заканчиваться в топке, которая располагается в яме, ниже уровня холодильника. Яму лучше всего выложить из красного огнеупорного кирпича.

Для того чтобы начать процесс копчения, необходимо развести в топке костер и ждать появления углей. Когда угли будут готовы, необходимо расположить на них металлический лист с опилками ароматных деревьев и плотно закрыть топку крышкой. В холодильнике раскладываются или развешиваются продукты и дверца плотно закрывается. С этого времени начинается копчение.

Совет. В качестве подставки для коптящихся продуктов можно использовать металлические решетки из того же холодильника, которые предварительно обжигают от старой краски или цинка. Горячий воздух не принесет им никакого вреда.

Некоторые умельцы предлагают усовершенствовать конструкцию с трубой, ввиду того, что она во многом зависит от качества дров. Если дрова, использующиеся для топки будут влажными, то на продуктах может образоваться конденсат и не очень приятная корочка. Если же сделать топку двухкамерной, с отдельным дымоходом, то можно в первой камере жечь дрова, независимо от их качества, а во второй расположить ароматную щепу, которая и будет давать нужный для копчения дым.

к меню ↑

Правила использования коптильни

Как сделать коптильню из холодильника своими руками
При копчении продуктов в коптильне из холодильника следует пользоваться следующими несложными правилами:

  1. Необходимо заранее заготовить запас щепы или опилок деревьев в количестве, достаточном для обеспечения непрерывности процесса в течение всего времени копчения.
  2. Развести в топке огонь и прогреть коптилку.
  3. Выложить продукт на сетку или подвесить его на крюки. Старайтесь избегать соприкосновения кусков продукта для их максимально качественной обработки дымом со всех сторон.
  4. Закрыть коптильню и выждать время копчения согласно рецепту. Обратите внимание, что не рекомендуется открывать камеру в момент копчения, это нарушает температурный режим.
  5. В процессе необходимо следить, чтобы щепка не возгоралась, необходимо поддерживать исключительно её тление. При необходимости добавлять щепу.
  6. Также требуется поддерживать огонь для обеспечения тления щепки. При работе с открытым огнём соблюдайте требования пожарной безопасности.
к меню ↑

Небольшие советы по эксплуатации

Если нужно прокоптить небольшое количество продуктов, то их лучше разместить на нижней полке холодильника. В таком случае сверху крепится отражатель (любой кусок жести), ускоряющий процесс приготовления, что позволяет значительно сэкономить щепу.

Для придания эстетического вида коптильне можно снять заднюю стенку холодильника и поставить вместо нее жаропрочное стекло. Через него можно будет наблюдать за процессом. Также можно провести провод с термопарой в задний отсек, закрытый щитком, что позволит регулировать температуру во время копчения.

Наша пошаговая инструкция, чертежи и рекомендации помогут вам сделать коптильню с дымогенератором. Такой шкаф из камерного холодильника выглядит очень стильно и оригинально.

Как сделать коптильню из холодильника своими руками
Как сделать коптильню из холодильника своими руками
Как сделать коптильню из холодильника своими руками

Подводя итог, очевидно, что изготовить каптильню для личного пользования очень просто. Необязательно тратить большие суммы денег на готовый аппарат – достаточно применить немного фантазии к имеющимся под рукой старым агрегатам.

Продукты, приготовленные своими руками, всегда самые вкусные. А приготовление копченых деликатесов – отличный повод собраться компанией и выбраться за город в любое время года. Неоспоримым преимуществом является также то, что в процессе сборки коптильни появится возможность освободить пространство от ненужной старой техники, подарив ей второй шанс на жизнь.

Как сделать коптильню из холодильника своими руками
Как сделать коптильню из холодильника своими руками

[spoiler title="Источники"]

  • https://1pokopcheniyu.ru/koptilnya/iz-holodilnika
  • https://1-teplodom.ru/kak-sdelat-koptilnu-iz-holodilnika-legko-i-prosto/
  • https://vdome.club/materialy/svoimi-rukami/kak-sdelat-koptilnyu-iz-holodilnika-svoimi-rukami.html
  • https://aniko-gas.ru/radiatory/koptilnya-svoimi-rukami-iz-starogo-holodilnika.html
  • https://kopchen.ru/koptilni/iz-xolodilnika.html
  • https://TeploRes.ru/ustrojstva-i-pribory/kak-iz-starogo-holodilnika-sdelat-koptilnyu-2.html
  • https://selo.live/2019/12/23/%D0%BA%D0%BE%D0%BF%D1%82%D0%B8%D0%BB%D1%8C%D0%BD%D1%8F-%D0%B8%D0%B7-%D1%85%D0%BE%D0%BB%D0%BE%D0%B4%D0%B8%D0%BB%D1%8C%D0%BD%D0%B8%D0%BA%D0%B0-%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8-%D1%80%D1%83%D0%BA/
  • https://stroy-podskazka.ru/koptilnya/iz-holodilnika/

[/spoiler]


Вверх
Вверх
