Как сделать камин с водяным контуром отопления своими руками?

Что такое камин с водяным контуром

Камин — древнейший атрибут интерьера человеческого жилища. С незапамятных времен большая часть семейных событий происходила вокруг домашнего очага. Сейчас можно купить печь-камин с водяным контуром отопления для самого изысканного дизайна.

Технологический прогресс привел к созданию большого числа разнообразных конструкций этого традиционного источника тепла. Один из них — аквакамин с функцией подогрева воды, циркулирующей по отопительной системе. Теперь он может обогревать не одну комнату, а полностью весь дом.

цена

к меню ↑

Чем отличается водяной камин от обычного

После растопки камина с открытой топкой, он сразу же начинает отдавать в помещение тепло, но ввиду открытости топочного пространства, теплоотдача такого камина очень мала. Потому такие камины устанавливают не в качестве основного средства отопления, а скорее в целях эстетического украшения интерьера. Камины с закрытой топкой более эффективны — их КПД может достигать 85%. Закрывается топочное пространство посредством створок, изготовленных из стеклокерамики или огнеупорного кварцевого стекла.

Топка камина с водяным контуром также относится к закрытому типу, однако, в отличие от обычных каминов, имеет двойные металлические стенки, внутри которых установлены змеевиковые теплообменники. Эти теплообменники подключаются к системе водяного отопления всего дома, что позволяет термокамину стать как дополнительным, так и совершенно самостоятельным средством отопления дома, а также ещё и водонагревательным устройством в доме.

Топливом для каминов с водяным контуром служат те же поленья лиственных и хвойных деревьев, что используются и для других каминов, а также наиболее эффективный вид топлива — брикеты из опилок, оставляющие после себя очень малое количество золы.

к меню ↑

Что представляет собой водяной контур

Водяной камин
Корпус термокамина изготавливается из 4−5-миллиметровой котельной стали либо из чугуна толщиной до 8 мм и покрывается с внешней стороны огнестойкой краской.

Пространство между стенками, называемое также водяной рубашкой, вмещает около 40 л воды. Внутренняя часть топки облицована жаропрочной плиткой. Между стенками топки помещены воздушные каналы, через которые осуществляется доступ кислорода для поддержания процесса горения, а также, как было описано выше, установлены теплообменники.

Нагретый в каналах воздух через специальные отверстия выходит в помещение, а нагретая в змеевиках вода отводится в систему отопления дома и, при необходимости, в систему горячего водоснабжения.

к меню ↑

Особенности устройств

Печь-камином с встроенным водяным контуром – это камера из стали с различной толщиной стенок. В закрытой системе показатель составит 6 миллиметров, в открытой — 4 миллиметра.

Между стенок монтируются трубки теплообменника для циркуляции жидкого теплоносителя. Для возможности контролировать температуру в печи ставят термодатчики.

Приток в топочную камеру воздуха обычно регулируется вручную.

ОБРАТИТЕ ВНИМАНИЕ!Наружное оформление может выполняться с использованием различных материалов, чтобы в полной мере соответствовать общей стилистике интерьера.

В летний период подобное оборудование может использоваться только в целях подогрева воды.

1

к меню ↑

Принцип работы

Камин с встроенным водяным контуром работает так же, как дровяная печь для отопления, в конструкцию которой вмонтирован теплообменник системы отопления.

камин с водяным контуром отопления (главный ключ)

к меню ↑

Применение

Очевидно, что применяются печи-камины с водяным отоплением в частных домах. Они характеризуются простотой использования, высоким уровнем безопасности, даже несмотря на то, что в качестве топлива выступают дрова. При этом могут иметь привлекательный внешний вид, улучшающий впечатление от такого устройства.

Камин с водяным контуром отопления своими руками
Привлекательного вида печь-камин

Благодаря всем этим качествам обеспечивается высокий спрос на конструкции, особенно тех, которые имеют варочную плоскость. Они эффективны в тех регионах, где есть проблемы с поставками электроэнергии и отсутствует газоснабжение.

Летом такое устройство может использоваться для подогрева воды для хозяйственных потребностей. А если есть дополнение, может выполнять и отопительно-варочную функцию. Поскольку печи-камины, характеризуются высокой теплоотдачей, они существенно снижают затраты на энергоресурсы.

Камин с водяным контуром отопления своими руками
Печь с варочной поверхностью и духовкой

к меню ↑

Плюсы и минусы каминов с водяным контуром

Как сделать камин с водяным контуром отопления своими руками?

Среди достоинств каминов с водным контуром стоит отметить:

  • Цена системы. Готовая модель печи или сборка на заказ камина из кирпича обойдется не так дорого.
  • Стоимость эксплуатации. Система полностью энергонезависима, цена твердого топлива невысока, а значит, ее использование не разорит семейный бюджет.
  • Многозадачность. Такая система украсит интерьер, не требуется обустройство отдельной котельной.
  • Камин с водяным контуром может стать заменой традиционной системы отопления.

К недостаткам таких систем можно отнести:

  • Не слишком высокий КПД, особенно если речь идет о каминах с открытой топкой. Мощности такого оборудования может быть недостаточно для обогрева дома в морозные зимы.
  • Отсутствие систем автоматизации. Быстро отрегулировать температуру теплоносителя невозможно. Подкидывать дрова или брикеты, очищать топку придется вручную.

Преимущества

Установка камина придает дизайну изысканность. Комнату можно быстро прогреть при резком похолодании снаружи или после долгого отсутствия в загородном доме. И сразу же заработает система отопления всего здания.

Выгоды от приобретения аквакамина на этом не заканчиваются:

  1. Причудливо переливающиеся огоньки пламени — это одна из трех картин, на которые можно смотреть бесконечно. Отдых у огня — самый древний, расслабляющий и успокаивающий.
  2. Конструкция камина не содержит движущиеся механизмы. Там просто нечему ломаться. Долговечность обеспечена тысячелетним опытом использования открытого огня.
  3. Корпус аквакамина двойной. Внутри циркулирует вода из системы отопления дома. Металл не перегревается от контакта с открытым пламенем, поэтому срок службы изделия измеряется десятилетиями.
  4. Традиционный камин, оборудованный теплообменниками, подключенный к отопительной системе здания, имеет коэффициент полезного действия (КПД) 80 %. Это уровень современных теплогенераторов.
  5. К аквакамину можно подключить бойлер для обеспечения коттеджа горячим водоснабжением.
  6. Пожаробезопасность гарантирует применение термостойкой прозрачной дверцы топки. При этом мягкий инфракрасный спектр пламени свободно проникает сквозь стекло, приятно греет хозяев камина, создает уютную, теплую атмосферу.
  7. Дешевое топливо: дрова, уголь, топливные брикеты — дает ощутимую ежегодную экономию.
  8. Печное, каминное отопление полностью автономно, что позволяет строить загородный дом вдалеке от газовых и электрических сетей. Наличие небольшого по мощности электрогенератора обеспечивает возможность применения автоматизированной пеллетной подпитки топки для длительного беспрерывного горения.
  9. Современные аквакамины достаточно легкие. Их можно установить без фундамента на негорючее основание, например, из керамической плитки.
  10. Разнообразный дизайн современных каминов имеет общую характеристику — компактные размеры при достаточно высокой тепловой мощности, что важно для небольших комнат.
  11. Отсутствует инерционность, присущая традиционным массивным печам. За считанные минуты разгоревшееся пламя согреет комнату, где установлен аквакамин. Если предусмотрен циркуляционный насос, то всему зданию не страшны резкие перепады температур наружного воздуха.
  12. Цена массивного каменного камина или печи вместе с фундаментом и дымоходом превосходит стоимость аквакамина, монтаж которого достаточно прост, поэтому возможна установка своими руками. А профессионального каменщика сейчас найти сложно, его услуги дорого стоят.
  13. При комбинированной системе отопления возможна экономия до 50 % начальной стоимости газового оборудования. Максимальная мощность котла рассчитывается на минимальную зимнюю температуру. На широте Ростова-на-Дону это -24 °С. На практике морозы редко бывают ниже -10 °С. Когда станет холоднее, выручит аквакамин. Все остальное время можно экономить без ущерба для комфорта.

цена

Недостатки

Современный человек избалован централизованным отоплением своего жилья, поэтому даже незначительные дополнительные хлопоты с камином могут сильно смутить.

Однако проблем не так уж много:

  1. При сильном ветре возможна обратная тяга. Дым, сажа попадают из камеры сгорания в помещение. Чтобы избежать такой неприятности, дымоход должен возвышаться над коньком крыши или быть от него на определенном расстоянии. Точные значения для конкретного случая рассчитываются на основании строительных норм и правил (СНиП). Стабилизировать, усилить тягу поможет установка дефлектора.
  2. Если загородный дом не предназначен для постоянного проживания, то зимой воду из системы отопления надо сливать на время отсутствия. Иначе трубы лопнут. Долговечность здания, сохранность интерьера будет гарантирована, если внутренняя температура поддерживается на уровне не ниже +10 °С. Этого можно достичь автоматизированной пеллетной подачей топлива или установкой электрического котла для дежурного отопления.
  3. Монтаж камина дороже, чем подключение электрокотла. Но электроэнергия — один из самых дорогих видов «топлива». К тому же перебои энергоснабжения не редкость.

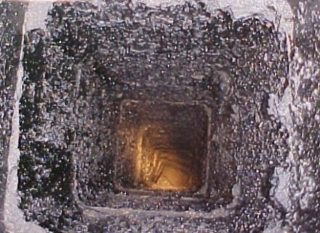

  4. Требуется регулярная чистка дымохода от сажи 2 раза в год, а при интенсивной эксплуатации чаще.

печь камин с водяным контуром отопления купить

к меню ↑

Виды

Печи с водяным контуром можно условно разделить на две группы:

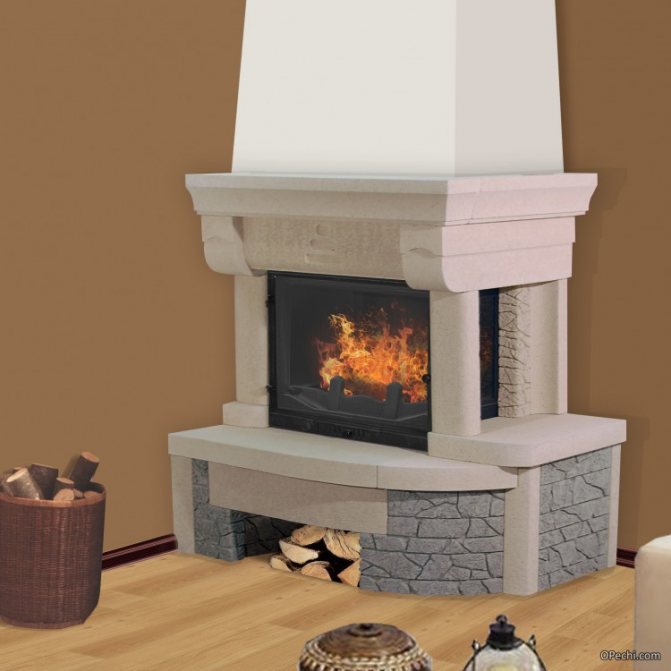

1. Готовые устройства с прозрачной топочной дверкой. Предусмотрен теплообменник для подключения к системе отопления.

Как сделать камин с водяным контуром отопления своими руками?

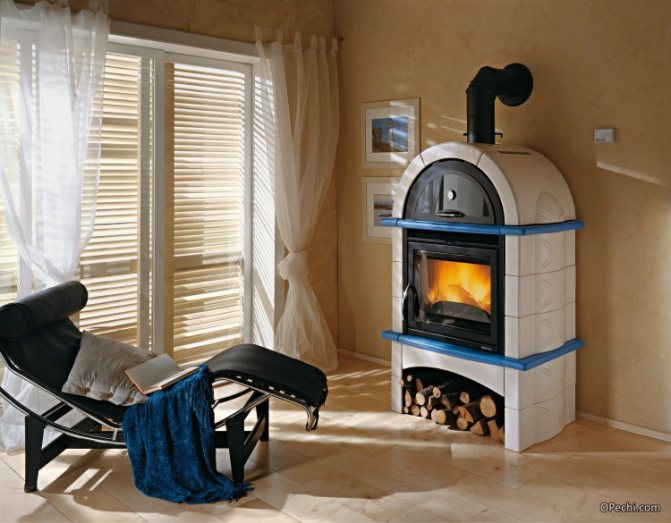

Готовая печь-камин с декоративной отделкой

2. Устройства с основанием в виде каминной топки. Есть теплообменник водяного контура.

Как сделать камин с водяным контуром отопления своими руками?

к меню ↑

Дополнительные положительные стороны

Кроме вышеперечисленных основных плюсов есть несколько добавочных преимуществ водяных печей. К примеру, если владелец такой конструкции проявит желание, то камин можно укомплектовать грилем и прочими дополнительными приспособлениями, на которых можно готовить вкуснейшие блюда, а не всего лишь получать наслаждение от живого огня.

Оснастить боковыми вставками из стекла и прозрачными шаровидными экранами. Кроме обычных конструкций можно возводить комбинированные камины. Они используют тепло дымоотвода, прогревая атмосферу помещения. Камин с воздушным обогревом позволит сэкономить примерно 20% топливной энергии в отличии от обычных образцов.

к меню ↑

Типы каминов по материалу изготовления

Для устройства аквакаминов используют кирпич, природный камень, керамику, чугунное литье, стальной лист, базальтовый волоконный утеплитель, жаростойкое стекло.

печь камин с водяным контуром отопления купить

Кирпичные

Печь-камин можно спроектировать по индивидуальному заказу практически любой конфигурации. Отделка изразцами подчеркнет индивидуальность интерьера. Как правило в таких каминах используют рабочий кирпич высокого качества (огнеупорный).

Требует тщательного соблюдения технологии, качественного монтажа. Устанавливается на отдельном фундаменте. Большая стартовая стоимость оправдывается повышенным комфортом.

камин с водяным контуром отопления (главный ключ)

Металлические

Наиболее выгодны из-за оптимального соотношения цена/качество. Небольшой вес, доступная цена, простой монтаж, разнообразный дизайн способствуют их повсеместному распространению.

цена

Комбинированные

Совмещают комфортность инфракрасного каминного отопления, теплоемкость массивной печи, функциональность водяной отопительной системы. Имеют максимально возможный КПД. Долго отдают накопленное тепло после затухания огня.

Топочная камера с теплообменником встраивается по ходу строительства кирпичного или каменного фасада камина. Поскольку доступ для ремонта потом будет затруднен, оптимален чугунный вариант. Обязателен отдельный фундамент, поэтому рекомендуется использовать долговечный керамический дымоход.

дровяные

к меню ↑

Где используют

Водяные камины стали альтернативным отопительным источникам иным системам в загородных домах. дачах, коттеджах. Его целесообразно устанавливать и в тех обителях, где живут редко или там, куда нельзя подвести газ или нет возможности монтировать электроотопительные устройства. Однако это не единственное основание для его монтажа.

Камин-печь с водяным контуром своими руками можно смастерить и с целью облагородить, декорировать интерьер. а после холодными вечерами любоваться живым огнем, и в качестве альтернативного источника теплоснабжения.

Компактные размеры – это очередное преимущество этой конструкции. Толстые стенки при горящей печи хорошо прогреваются, а после, когда она погаснет, еще долгое время, сохраняют тепло.

к меню ↑

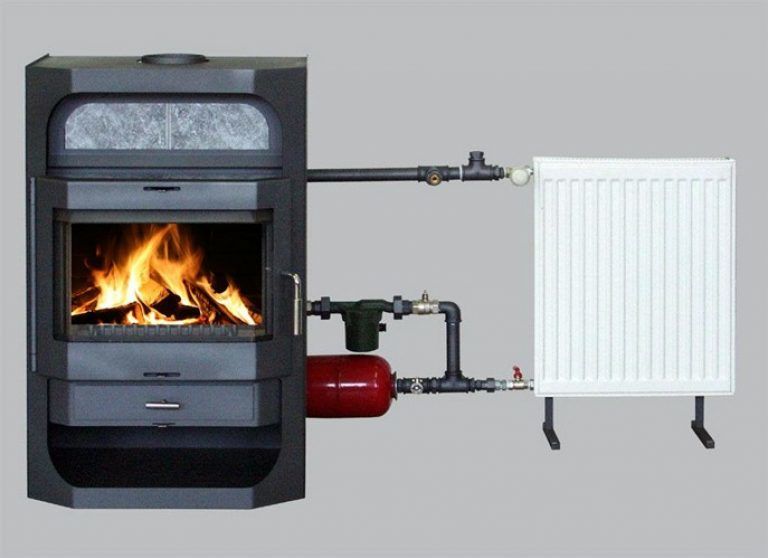

Основные элементы и схемы подключения

Составляющие традиционного камина из металла, который можно собрать своими руками, очень простые:

  • циркуляционный насос;
  • теплообменник;
  • водяной бак;
  • радиаторы отопления;
  • гидроаккумулятор;
  • датчики температуры теплоносителя;
  • трехпозиционный кран.

Теплообменник выполняет функцию обобщающего элемента конструкции. Он располагается в топке, в него поступает теплоноситель из расширительного бака, а из него при помощи циркуляционного насоса вода доставляется в батареи. Гиброаккумулятор присоединяется к радиаторам отопления, но как можно ближе к металлической печи.

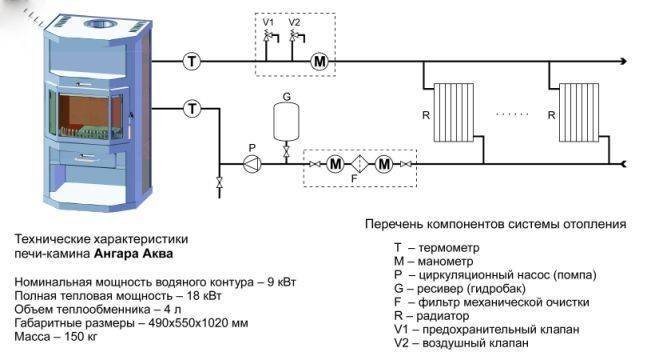

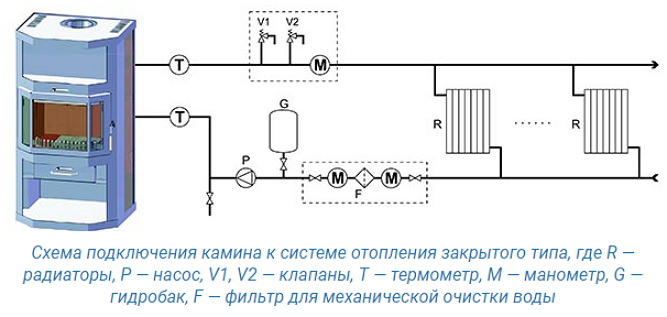

Схема камина с водяным контуром закрытого типа:
Как сделать камин с водяным контуром отопления своими руками?

Гидробак устанавливается параллельно к отопительной системе. Перекрыть его можно специальным трехпозиционным краном. Перед гидроаккумулятором монтируется циркуляционный насос, который обеспечивает движение теплоносителя по магистрали отопления.

Прежде, чем включать агрегат, необходимо убедиться, что водяной контур подключен к прибору и система заполнена теплоносителем, чтобы не повредить конструкцию устройства.

Важно: Количество воды в системе напрямую зависит от площади обогреваемого помещения и от количества контуров. Двухконтурная система требует увеличения объема теплоносителя в два раза, по сравнению с одноконтурной разводкой.

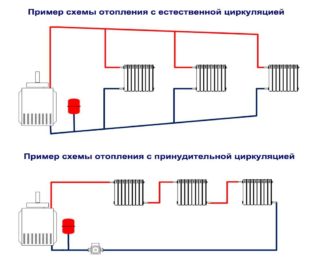

Закрытая отопительная система отличается от открытой тем, что во втором случае для подачи воды в устройство насос не применяется. В теплообменник теплоноситель поступает естественным образом под действием гравитации. Именно поэтому следует устанавливать расширительный бак на высшей точке в доме, к примеру, на чердаке.
Как сделать камин с водяным контуром отопления своими руками?

Открытый способ подключения

В этой системе бачок устанавливаю на самой верхней точке обители (чердак), туда, собственно и поступает вода. Далее она самотеком поступает в батареи. Система характеризуется простотой в монтаже и полном отсутствии дополнительных электроприборов.

Закрытый способ подключения

В этом варианте вода движется уже не самотеком в бачок, а при помощи насоса. Установить его можно в любом месте, высота и расстояние не имеют значения. Этот метод имеет некоторые преимущества перед предыдущим:

  • Не имеет ограничений в площади обители для обогрева. То есть можно обогревать дом, у которого жилая площадь больше 100 квадратов (в предыдущем методе подключения такие ограничения имеются)
  • Количество радиаторов может быть увеличено, при этом КПД не уменьшится
  • Система не перегревается
к меню ↑

Нюансы выбора устройства

Выбирая рассматриваемое оборудование, необходимо учитывать два важных момента – мощность устройство и металл изготовления.

Мощность такого камина зависит от объема топочной камеры: чем больше она вмещает топлива, тем больше тепла она выделяет для отопления здания. При этом в документации к агрегату указана номинальная и максимальная мощность приспособления. Так вот, применять устройство следует именно по номинальной мощности, не используя на максимальных параметрах, чтобы не снизить рабочий ресурс каминной печи.

При выборе устройства по мощности, следует учитывать площадь сооружения. К выполненному расчету нужно добавить 15-20% технического запаса. Систему отопления с камином и водяным контуром необходимо распределить очень грамотно, чтобы тепло распределялось по всем помещениям равномерно.

Каминные печи для отопления дома изготавливают из чугуна или стали. Чугунные модели более долговечные, устойчивые к коррозийным процессам, поэтому и дороже, однако такие камины очень тяжелые, а от резкого перепада температур могут треснуть. Печи, сделанные из стали, легче и дешевле, но не обладают устойчивостью к коррозии.

Поэтому оптимальный вариант – комбинированные камины корпус и элементы, которые нагреваются незначительно, сделаны из стали, а топка, дверца и колосник, которые накаляются очень сильно, изготовлены из закаленного чугуна.

Такие печи способны выдержать воздействие высоких температур в течение долгого времени, устойчивы к конденсату, который образуется в трубах. Поэтому комбинированные модели идеально подходят для длительного применения в качестве отопительного прибора.
Стальной и чугунный камин

к меню ↑

Из чего состоит

Конструкция предельно проста: корпус, топка, теплообменник. Корпус может быть отдельно стоящим. Его иногда вмуровывают в массив стены или декоративное обрамление из кирпича, кованых или каменно-скульптурных изделий. Топка стальная, но колосники обычно чугунные. Теплообменник сварной из цельнотянутых труб. Снизу топки присоединен воздуховод, а сверху — дымоход.

печь камин с водяным контуром отопления купить

к меню ↑

Корпус

Металлический кожух аквакамина внутри полый. Между наружной и внутренней стенками циркулирует вода. Именно здесь начинается ее нагрев, а затем она поступает в верхний регистр теплообменника. Вследствие такого технического решения внешняя оболочка даже теоретически не может нагреться выше 100 °С, поэтому вполне пожаробезопасна.

На верхней плоскости иногда располагают варочную плиту. Такая конструкция актуальна для небольших дачных домиков, где кухня, столовая и гостиная совмещены в одной комнате.

Геометрия корпуса зависит только от фантазии дизайнера. Главное, чтобы в нем поместилась камера сгорания.

печь камин с водяным контуром отопления купить

к меню ↑

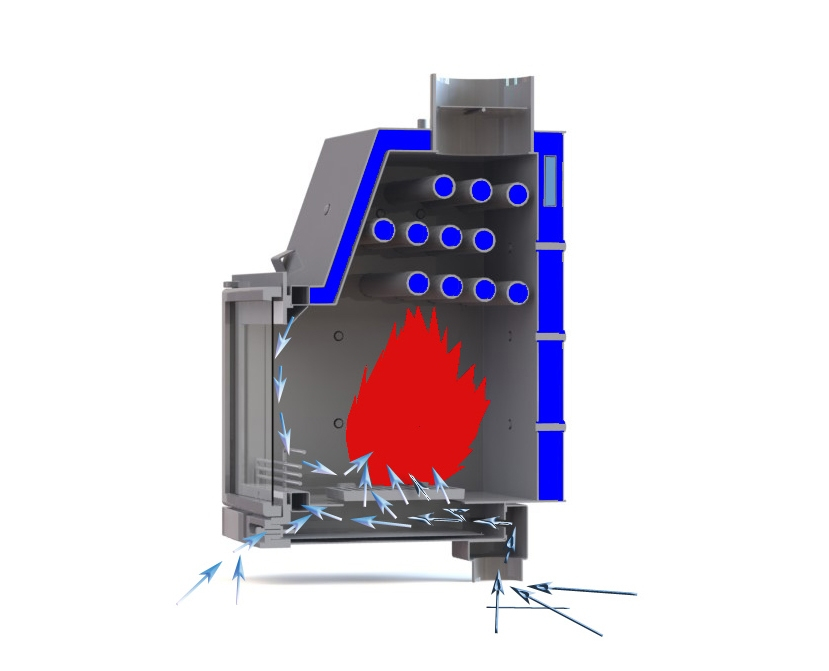

Камера сгорания

Обычные камины имели низкий КПД на уровне 20 % из-за несовершенного отбора тепла при горении топлива. Обогрев комнаты происходил за счет инфракрасного излучения пламени. Спереди был большой портал, чтобы лучи от огня могли согреть максимальную площадь помещения.

Дополнительно небольшое количество тепла нагревало воздух в доме за счет конвективной теплопередачи от раскаленного корпуса. Остальные 80 % тепла улетало через дымовую трубу вместе с продуктами горения — раскаленными газами.

Конструкция аквакаминов предусматривает возможность изменения скорости горения топлива регулированием поступления приточного воздуха в нижнюю часть топки. Портал закрыт жаропрочным стеклом. Оно перекрывает бесконтрольный доступ воздуха к огню, что делает аквакамин пожаробезопасным.

Чтобы уменьшить вероятность возникновения сквозняков, предусматривают поступление воздуха в топку по трубе. Снаружи устанавливают мелкую решетку от грызунов и кошек. Перед камином имеется регулировочный шибер.

Сверху портала находится система «чистое стекло» — продольная щель с направляющими для небольшого количества приточного воздуха из комнаты. Поток холодного воздуха «стекает» по внутренней части стекла, препятствуя загрязнению копотью.

цена

к меню ↑

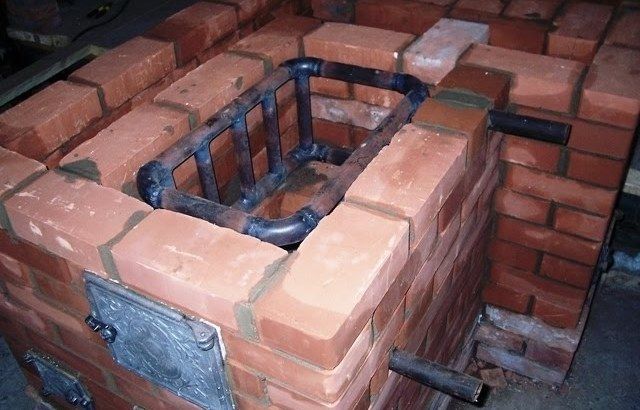

Теплообменник (контур водяного отопления)

В верхней части топки располагается регистр труб для отбора тепла от раскаленных газов. Внутри труб протекает теплоноситель — вода. Если мощность аквакамина очень велика, то дополнительные регистры располагают вдоль боковых и задней стенок топки. Для улучшения теплообмена и увеличения КПД должен быть циркуляционный насос. В результате эффективность аквакамина повышается до 80 %.

При нагревании вода увеличивает свой объем, поэтому необходима установка расширительного бачка. При открытой системе отопления его устанавливают в самой верхней точке — обычно на чердаке. При закрытой — бачок мембранного типа монтируют в любом удобном для обслуживания месте. Рядом монтируют манометр, а также предохранительный клапан.

своими руками

к меню ↑

Дымоход

Для отвода газообразных продуктов горения применяют керамику или металл. Керамические дымоходы долговечны, но дорого стоят и отличаются трудоемкостью монтажа.

Труба дымового канала глазурована при изготовлении. Это препятствует налипанию сажи, облегчает очистку. Она отделена от корпуса дымохода термостойкой теплоизоляцией. Внизу расположена емкость для сбора конденсата.

Основные характеристики керамических дымоходов:

  • срок службы — свыше 25 лет;
  • стекловидная поверхность препятствует отложению сажи;
  • пожаробезопасны;
  • не прогорают;
  • значительная масса должна опираться на фундамент;
  • высокая стоимость комплектующих;
  • сложный монтаж.

камин с водяным контуром отопления (главный ключ)

Металлические дымоходы значительно дешевле, их проще собрать. При нарушении режима эксплуатации могут прогореть.

Стальные трубы собраны по схеме «сэндвич». Внутренняя труба из технической нержавейки отделена от наружной волоконно-базальтовой термоизоляцией. Отдельные блоки состыковывают при помощи жароустойчивого герметика.

Характеристики металлических дымоходов:

  • стоимость закупки и монтажа меньше, чем у керамики;
  • есть возможность сборки своими руками;
  • малый вес, поэтому фундамент не нужен;
  • нельзя допускать прорыва пламени в дымоход.

камин с водяным контуром отопления (главный ключ)

к меню ↑

Как выбрать и на что обратить внимание?

Какие качества должны присутствовать у отопительного оборудования, чтобы стать надежным источником тепла:

  1. Мощность. Изменяется с размерами топки и габаритами печи. В среднем, для помещения площадью 10 м² требуется 1кВт мощности.
  2. Габариты. Должны вписываться в помещение для установки.
  3. Объем теплоносителя. Складывается из объема труб и радиаторов, зависит от общей протяженности системы и количества батарей. К полученному значению прибавляется еще 10%.
  4. Сечение дымохода. Показатель важен для подбора подходящих элементов конструкции.
  5. Дополнительные опции. Приготовления и подогрев продуктов, легкая очистка стекла, не нагревающиеся ручки и другие удобные в эксплуатации мелочи.
к меню ↑

Критерии выбора

Большинство покупателей при выборе руководствуются стоимостью и собственным вкусом, обращая внимание только на внешний вид изделия.

Желательно учитывать также другие факторы:

  • тепловая мощность;
  • долговечность;
  • длительность горения одноразовой закладки топлива.

Мощность определяется зависимо от размеров площади дома, минимальной температуры наружного воздуха зимой. Соответствующие характеристики производитель указывает в паспорте изделия. Если их нет или цифры очень уж приблизительные, то можно использовать методику расчета из СНиПа.

Тогда необходимо учитывать:

  • климатические условия в месте проживания;
  • конструктивные характеристики помещений;
  • размер отапливаемой площади;
  • количество внешних стен;
  • ориентация внешних стен по сторонам света — юг, восток, запад, север;
  • тепловое сопротивление внешних стен, зависящее от толщины и теплопроводности материала;
  • температура наружного воздуха в самую холодную неделю зимы;
  • высота потолков;
  • что находится снизу/сверху: отапливаемая или холодная комната, чердак — утепленный или нет;
  • степень утепления полов;
  • наличие подвала;
  • количество/размер окон;
  • конструкция окна: дерево или металлопластик, двойное или тройное остекление, аргоновое заполнение;
  • наличие/размер дверей на улицу или балкон.

Считать надо каждую комнату отдельно. Затем просуммировать теплопотери — это максимальная мощность теплогенерирующего агрегата, которую надо еще будет увеличить на коэффициент запаса 15—20 %.

камин с водяным контуром отопления (главный ключ)

к меню ↑

Особенности выбора, установки и эксплуатации печей-каминов

Чтобы отопление дома было эффективным и безопасным, при покупке, монтаже и использовании промышленных печек с эффектом камина нужно учесть некоторые нюансы:

  • подбор мощности;
  • материал корпуса и теплообменника;
  • условия безопасной установки;
  • правила подключения к системе отопления;
  • требования к обустройству дымохода;
  • выбор дров и других видов топлива;
  • правильная топка, чистка и обслуживание своими руками.

Также следует соблюдать рекомендации производителя, указанные в документации на печь. Только в этом случае эксплуатация печи будет безопасной, а срок службы — длительным.

к меню ↑

Выбор мощности печи

Самый важный параметр, который обязательно нужно учесть, прежде чем купить определенную модель — тепловая мощность отопительного агрегата. Она измеряется в киловаттах, и принято считать, что 1 кВт мощности печи способен обогреть 10 м² площади дома.

Однако стоит учесть, что производитель тестирует печь в условиях, близких к идеальным, а при использовании недостаточно просушенных дров ее мощность может снизиться на треть. Поэтому, для использования печи с отопительным контуром в качестве единственного источника обогрева лучше купить модель с небольшим запасом мощности.

к меню ↑

Сталь или чугун?

Отопительные печи-камины бывают стальные и чугунные. Стальные печи дешевле, легче, но более подвержены коррозии. Модели, сделанные целиком из чугуна, обладают повышенной долговечностью, стойкостью к коррозии, но при этом они значительно тяжелее, боятся резких перепадов температуры, от чего могут треснуть.

Лучший вариант — комбинированные модели, в которых корпус и незначительно нагревающиеся элементы выполнены из стали, а элементы топки, колосники и дверцы, подвергающиеся сильному перегреву, сделаны из кованого чугуна. Они не боятся длительного воздействия высоких температур и подходят для постоянного использования, а при периодической топке образующийся в трубах конденсат не вызывает их коррозии.

к меню ↑

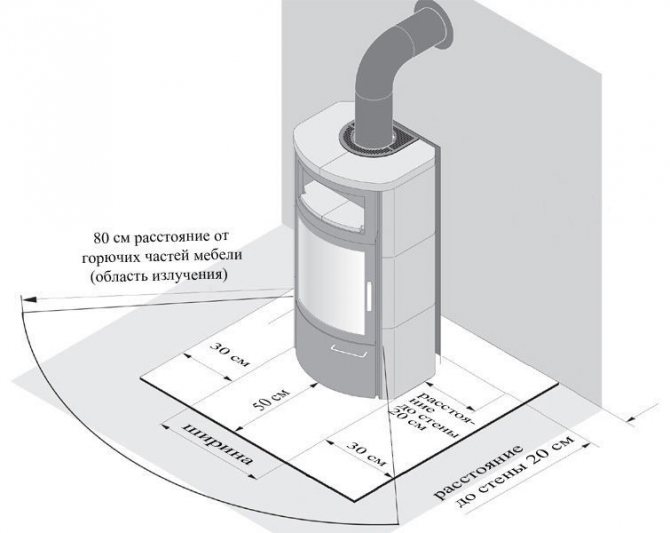

Установка печи-камина

Из-за небольшого веса промышленные модели не предъявляют особых требований к подготовке пола, им не нужен отдельный фундамент. Единственное требование — отделка деревянных полов негорючими материалами: листовым железом, керамической плиткой или огнестойкими типами покрытия, что можно сделать своими руками при минимуме затрат.

Видео: установка печи-камина Бавария

к меню ↑

Подключение к системе отопления

Большинство печей-каминов промышленного производства могут эксплуатироваться как с подключенным водяным контуром, так и без него. При этом срок их службы существенно не отличается.

Если печь-камин подключена к водяному контуру, ни в коем случае нельзя ее эксплуатировать при слитом теплоносителе! Это приведет к выходу из строя теплообменника и самой системы!
Печи с водяным контуром допускается использовать в системах как с естественной циркуляцией (гравитационной), так и принудительной (с использованием насоса). При этом схемы подключения к системе отопления не отличаются от традиционных.

Особенности подключения печи своими руками к гравитационной системе отопления:

  1. Сразу после выхода из теплообменника выполняют разгонный коллектор, поднимающий теплоноситель в верхнюю точку системы.
  2. В верхней точке устанавливают расширительный бак открытого или мембранного типа.
  3. Для магистральной трубы необходим минимальный диаметр 32 мм, при меньшем сечении труб возрастает гидравлическое сопротивление системы, что ведет к ухудшению циркуляции.
  4. Уклон магистральной трубы должен составлять не менее 5 см/1 м, в противном случае движение теплоносителя замедляется, температура в системе будет неравномерной, а отопление — неэффективным.
  5. Отводы труб к радиаторам должны иметь диаметр 16-20 мм. Радиаторы врезают параллельно магистрали по нижней или диагональной схеме.

При использовании принудительной системы требований к ее монтажу значительно меньше:

  1. Расширительный бак можно устанавливать в любом удобном месте, обычно его ставят на обратной трубе, после циркуляционного насоса.
  2. Схема подключения радиаторов может быть любой.
  3. Не обязательно выдерживать существенный уклон магистральной трубы.
  4. С помощью автоматики можно выставить скорость движения теплоносителя, а также температуру обратки, что позволит избежать появления конденсата в топке.
    Схема отопления с принудительной циркуляцией
    Выбор теплоносителя — не менее важный шаг, который зависит от режима эксплуатации печи. Для домов с постоянным проживанием удобнее использовать очищенную воду — она дешевле, в закрытой системе отопления практически не вызывает коррозии, легко доливается из водопровода при необходимости.

Если дом используется периодически, использование воды в зимний период может привести к замерзанию системы. При этом вода расширяется и повреждает элементы системы: трубы, радиаторы, фитинги, что впоследствии приведет к протечкам.

В этом случае можно использовать специальные тосолы, либо установить параллельно печи электрокотел, работающий в режиме автоматического поддержания плюсовой температуры на уровне 5-10ºС.

к меню ↑

Требования к дымоходу

Установка дымохода
Для безопасной эксплуатации печи-камины требуют неукоснительного соблюдения правил установки дымохода. Для этих отопительных приборов опытные печники советуют устанавливать дымоходы из керамики или нержавейки типа «сэндвич».

Керамические дымоходы представляют собой сборную конструкцию из готовых блоков различного назначения. Дымовой канал состоит из глазурованной керамики, исключающей завихрения дыма и осаждения твердого осадка. Он помещается в полый пенобетонный блок и изолируется базальтовыми матами, термостойкими при температурах до 1000ºС. Соединяют элементы на специальный клей (блоки) и герметик (керамика).
Керамический дымоход с утеплением
Утеплённый дымоход из двух труб с минватой между ними
Металлические сэндвич-дымоходы имеют вид двух труб разного диаметра, вставленных одна в другую и изолированных базальтом. Внутренняя труба выполнена из нержавейки, внешняя может быть из оцинкованного железа. Блоки собирают с помощью жаропрочного герметика.

Особенности керамических дымоходов:

  • длительный срок эксплуатации — не менее 25 лет;
  • гладкая внутренняя поверхность практически не позволяет оседать саже;
  • высокая противопожарная надежность и стойкость к прогоранию;
  • большой вес, из-за чего требуется установка на отдельный фундамент;
  • высокая цена.

Особенности дымоходов из нержавейки:

  • быстро собирается своими руками;
  • цена значительно ниже керамического;
  • не требует установки на фундамент;
  • при постоянном перегреве могут прогореть, поэтому необходима регулярная ревизия.

Видео: сравнение различных дымоходов

Выбор типа дымохода — вопрос предпочтений и финансовых возможностей, однако при его установке нужно соблюдать несколько обязательных условий.

  1. Диаметр дымохода в идеале должен равняться диаметру выходного дымового отверстия, или патрубка. Заужать его нельзя! Можно расширить диаметр дымохода, но не более чем на 30%, при этом необходимо использовать специальные элементы дымохода.
  2. Дымоход нужно оснастить шибером или задвижкой, перекрывающими поступление холодного воздуха в печь и регулирующими тягу.
  3. Длина горизонтальных участков в совокупности не должна превышать 1 метра, в противном случае тяга будет значительно хуже.
  4. Общая высота дымохода и дымовой трубы должна быть не менее указанной в паспорте на печь. Обычно это значение колеблется в пределах 5-8 метров.
  5. Все проходы через стены и перекрытия выполняют с помощью специальных элементов, обеспечивающих их теплоизоляцию от сгораемых конструкций.
  6. Необходимо оснастить дымоход чистками, обеспечивающими доступ в любую его часть, а также сборником конденсата.
к меню ↑

Требования к топливу

Любая печь не будет выдавать указанную в паспорте эффективность, если топить ее влажными дровами или неподходящей древесиной. Оптимально применять в печах-каминах с отопительным контуром березовые дрова естественной сушки, пролежавшие в крытом дровеннике или под навесом не менее 18 месяцев, или брикеты промышленного производства с влажностью не более 20%.

Не желательно использовать дрова от деревьев хвойных пород — они выделяют много смол, засоряют дымоход и коптят стекло в топке. Использование угля в печах-каминах, как правило, не допускается.

Розжиг дров можно осуществлять с помощью бересты, щепы, бумаги или специальной жидкости. При розжиге шибер должен быть полностью открыт, а также обеспечен доступ свежего воздуха через поддувало.

к меню ↑

Эксплуатация печи-камина

Требования к использованию печей с отопительным контуром довольно просты, и, если их соблюдать, отопительный агрегат будет эффективно служить на протяжении долгих лет.

  1. Необходимо регулярно, не реже чем дважды в год, проводить ревизию системы дымоотведения, чистку от сажи и отложений топки, дымохода и трубы.
  2. Золу из зольника и топки удаляют регулярно, по мере накопления.
  3. Систему отопления на теплый период сливают только в том случае, если не планируется использовать печь. Для топки в летний период можно предусмотреть шунтирующий прямую и обратную трубу контур отопления, не нагревающий радиаторы.
  4. Перед зимним пуском системы выполняют ревизию отопительных элементов: радиаторов, расширительного бака, насоса, фильтров, соединительных фитингов и вентилей. При необходимости осуществляют их прочистку, замену, ремонт.
  5. Стекло печи-камина очищают по мере необходимости с использованием специальных жидкостей.

При правильном выборе мощности, установке и эксплуатации печь-камин с отопительным контуром будет эффективно обогревать дом в любые морозы и создаст в нем уют, согретый мерцающими в топке языками пламени.

к меню ↑

Рейтинг ТОП- лучших моделей

В этом рейтинге мы собрали для вас лучшие модели по цене, качеству и надежности.

к меню ↑

La Nordica Termo Isotta

Печь-буржуйка из чугуна Isotta снабжена водяным контуром и предназначена для обогрева нескольких жилых 2
помещений одновременно.

Ее двойные стенки позволяют эффективно управлять воздушными потоками. В поверхность встроена варочная панель Она имеет защитную крышку, предохраняющую стены от загрязнения в процессе приготовления блюд.

Дверца топки декорирована панорамным керамическим самоочищающимся стеклом. В нижней части имеется отдельная дверка для удобства пользования зольным ящиком.

Характеристики:

  • мощность: 15-19 кВт;
  • КПД: 78,4%;
  • расположение: пристенное;
  • дымоход: 150мм, переднее/заднее;
  • материал: чугун;
  • тип стекла: панорамное;
  • габариты: 77,5*76*52см;
  • вес: 212кг.

Достоинства:

  • длительное горение;
  • удобная дверца;
  • самоочистка стекла;
  • умеренный расход горючего.

Недостатки:

  • нет.
к меню ↑

МЕТА Ангара Аква

Полная мощность модели составляет 16 кВт, из них 7 кВт — это мощность водяного контура. Теплообменник вмещает 10 литров 1
жидкости и произведен из 5-ти миллиметровой стали.Топка отличается значительным объемом и ее просто очищать от продуктов горения.

Дрова могут гореть в пролонгированном режиме, что особенно удобно в ночное время.

Корпус декорирован вставками из керамики, а стеклянная дверца обеспечивает отличный обзор.

Конструктивные решения позволили уменьшить объем сажи, попадающей в дымоход.

Характеристики:

  • мощность: 16 кВт;
  • расположение: угловое/пристенное;
  • дымоход: 150мм, переднее/заднее;
  • материал: сталь;
  • отапливаемая площадь — до 160м2;
  • тип стекла: призматическое;
  • габариты: 104*70*54,5см;
  • вес: 205кг.

Достоинства:

  • привлекательное внешнее оформление;
  • наличие панорамного стекла.

Недостатки:

  • большой расход топлива;
  • недостаточная отдача тепла теплоносителю;
  • копоть на стекле.
к меню ↑

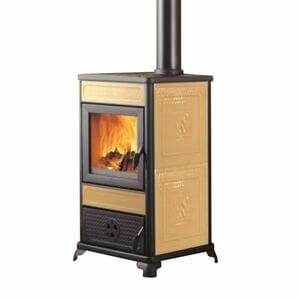

EdilKamin Aqua

Топочная камера данной печи имеет двойные стенки. Это позволяет снизить температурное воздействие на корпус и продлить срок 3
службы печи-камина.

Внутри топки шамотная отделка, устойчивая к продуктам горения и высокой температуре пламени.

Дверца декорирована стеклом, которое может выдержать нагрев до 750 градусов, но не стойко к точечным ударам. Водяной контур позволит создать в доме полноценную систему отопления, обогревая соседние помещения.

Для безопасности имеется встроенный датчик от перегрева системы. Печь можно использовать на кухне , поверхность для готовки имеет температуру нагрева до 200 градусов.

Характеристики:

  • мощность: 6,5 кВт;
  • варочная плита;
  • расположение: пристенное;
  • дымоход: 150мм, ;
  • материал: сталь, керамические изразцы, шамот;
  • тип стекла: прямое;
  • габариты: 95*52*52см;
  • вес:186кг.

Достоинства:

  • высокое качество материалов;
  • отличная сборка;
  • защита от перегрева.

Недостатки:

  • нет.
к меню ↑

Везувий ПК-01(270) БЕЖЕВЫЙ

Печь изготовлена из комбинации чугуна и стали. Дверь чугунная с жаропрочным стеклом. Колосниковая решетка — чугунная. Топка 3
отделана шамотом.

Торцы украшены керамическими вставками бежевого цвета, которые помогают печи дольше сохранять тепло. Возможен обогрев помещений, общей площадью до 200м2.

Горение на одной закладке дров составляет до 5 часов.

Качественные комплектующие гарантируют срок эксплуатации в течение как минимум 10 лет. Топка печи отличается 100% герметичностью.

Фиксирование деталей производится болтовым соединением для гарантии надежности. В экономичном режиме работы дрова только тлеют, в интенсивном — производится быстрая растопка.

Характеристики:

  • мощность: 9 кВт;
  • варочная плита — нет;
  • расположение: пристенное;
  • площадь обогрева — до 200м2;
  • дымоход: 150мм, ;
  • материал: сталь, чугун, керамические изразцы, шамот;
  • тип стекла: прямое;
  • габариты: 82*46*43см;
  • вес:141кг.

Достоинства:

  • дизайн;
  • эргономика;
  • долго держит температуру.

Недостатки:

  • нет.
к меню ↑

Везувий ПК-01(270) КРАСНЫЙ

Печь-камин производится из индукционной стали высокого качества. Дверца топки сделана из чугуна и снабжена стеклянной 5
вставкой, поддувальная дверь позволяет контролировать интенсивность горения.

Топка отделана высококачественным шамотом, который без труда можно заменить по необходимости. Декоративные вставки по бокам — керамические, красного цвета.

Мощность составляет 9кВт, что позволит прогреть помещение, объемом до 150м3.

Одна закладка дров обеспечит тепло на срок до 5 часов. Можно подключить электровентилятор для скоростного нагрева комнаты. Минимальный срок службы изделия — 10 лет.

Характеристики:

  • мощность: 9 кВт;
  • варочная плита — нет;
  • расположение: пристенное;
  • площадь обогрева — до 200м2;
  • дымоход: 150мм, ;
  • материал: сталь, чугун, керамические изразцы, шамот;
  • тип стекла: прямое;
  • габариты: 82*46*43см;
  • вес:141кг.

Достоинства:

  • скорость нагрева;
  • приятный дизайн в классическом стиле;
  • высокие ножки.

Недостатки:

  • сажа на стекле.
к меню ↑

Обзор некоторых моделей

Среди ведущих производителей печей с контуром лидирующие позиции занимают российские компании. Для того чтобы сориентироваться в предоставленном выборе, следует провести краткий обзор наиболее популярных представителей систем теплоснабжения.

Модель Ангара Аква – это детище российского производства. Камин выполнен из листового железа. Топка изнутри отделана жаропрочным веществом. Система теплообмена работает, благодаря баку, объемом 4 л. Среди всех достоинство можно выделить такие, как отсутствие нагара, возможность работы в режиме длительного горения, устойчивость к тепловому расширению, отсутствие конденсата.

Как сделать камин с водяным контуром отопления своими руками?
Технические характеристики системы Ангара Аква

  • В лидеры выбилась сербская компания Guca, которая представляет камин Guliver с водяным контуром. Выигрывает данная модель за счет своей функциональности. Она имеет варочную плиту и встроенный духовой шкаф. Но не обошлось без недостатков. Слишком малые габариты топки не позволяют закладывать крупные поленья. Летом, когда нет необходимости в отоплении, можно теплообменник исключить из цикла и использовать только варочную панель или духовой шкаф.
  • Еще один лидер российского производства Экокамин разработал модель Бавария Призматик. Она славится экономией топлива при работе и при этом обладает КПД 78%. Здесь позаботились о том, чтобы поленья длиной 50 см свободно помещались в топке. Качество материалов позволяет изготовителю гарантировать нормальную работу на протяжении 10 лет.
  • Среди дорогих моделей известна такая, как Belt 10 Aqua. Она произведена в Чехии компанией ABX. Выполнена внешне красиво и элегантно. Однако по работе имеются серьезные нарекания, особенно за такую высокую цену. Нарекания связаны с малой мощностью камина. Следовательно эта модель рассчитана на площадь, не более 90 м2. Но высокий КПД компенсирует недостаток мощности, хотя цена остается запредельно большой.

Во всех предоставленных вариантах можно отыскать положительные и отрицательные стороны. Разнообразие каминов с водяным контуром говорит о его необычайной популярности. Преследуя ряд целей, можно выбрать подходящий вариант, который удовлетворит целый список требований. Но при этом чугунные камины остаются пригодными только в частных домах. Все дело в дымоходе. Использовать вентиляционный канал многоквартирного дома в качестве дымохода нельзя.

к меню ↑

Камин с водяным контуром своими руками: как сделать

В свое время нелегко было представить насиженный, уютный дом, где бы не было настоящего источника обогрева. Сегодня камины опять в тренде. При этом они считаются не только хорошим обогревателем для обители, но и служат элементом декора.

Смастерить камин с водяным контуром своими руками – миссия непростая, но тем умельцам, кто работал с кирпичом, не составит особого труда. Подобные камины – это не что иное, как твердотопливные котлы, сочетающие в себе каминный красивый дизайн и возможность обогрева комнаты.

к меню ↑

Подготовка проекта камина

Очень важно расположить его в правильном месте, определить габариты. Как правило, его располагают поближе к внешней стенки комнаты либо же в уголке поскольку тыльная сторона конструкции сильно прогревается при топке. Если его расположить напротив дверей либо окон, то образование сквозняков неизбежно.

к меню ↑

Важные расчеты

  • Что касается габаритов, то здесь также нужно правильно просчитать величину. Она должна составлять 1/70 часть от всей площади комнаты. Например, при размерах помещения в 80 квадратов отверстие топки составит порядка 36 на 52 см. Немаловажными параметрами считается размер дымоотвода и глубь топки. Например, при площади отверстия топки в 0,4 квадратных метров, глубина составляет порядка 35 см. Важно! При малой глубине топки дым повалит в комнату. При слишком большой – потеряется тепло.
  • Метраж дымоотвода составляет не меньше чем 4 метра, площадь его на порядок (это 10 раз) меньшей. В нашем случае – это 0,04 квадратных метра.
  • Основной материал конструкции – типовой кирпич. В определенных местах можно также применять силикатный двойной марки М150. Он крепкий и экономичный, придаст красивый внешний вид и аккуратность конструкции. Важно также просчитать сколько, на самом деле, его понадобиться с учетом брака, четвертинок и половинок.
  • Для расчета есть порядовка – это подробнейшая схема кладки каждого ряда в отдельности. Над топливником потребуется укладывать кирпич, постепенно сужая дымовую камеру. Промеж них делается перевал – выступ, который предотвращает вывод в дымоход искорок и собственно дым в помещение.

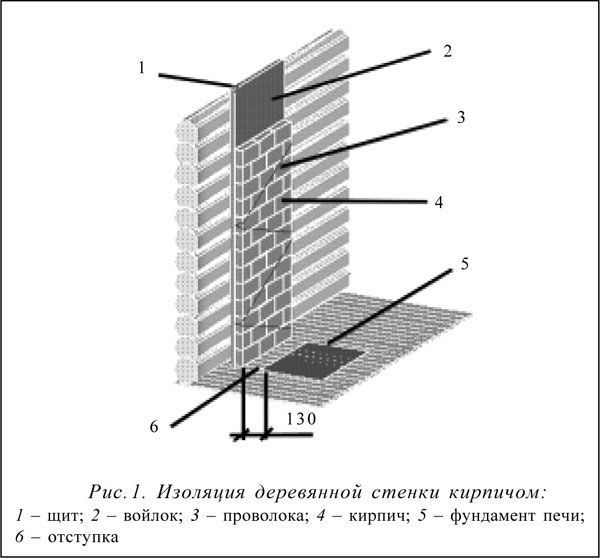

  • Задняя стенка камина обязательно должна изолироваться, по требованиям противопожарной безопасности. Можно воспользоваться для этого обычным листом металла.
к меню ↑

Схема и размеры будущей печи

Характеристики отопительной-варочной конструкции с регистром:

  • Габариты печи длина/ширина/ высота 1020х1160х2380мм
  • Размер теплообменника 750х500х350 мм, материал – листовая сталь, стенка 5 мм внутри очага, внешняя – 3 мм.
  • Мощность регистра – 5,5 кВт при закладке дров 2 раза в сутки, что хватает для обогрева 60 м2, мощность может быть увеличена при активной эксплуатации до 18 кВт при использовании принудительной циркуляции обогреваемая площадь достигает 200 м2.

Фото печи:

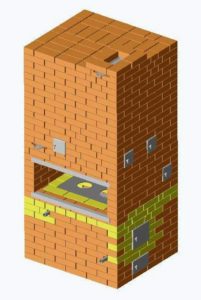

  1. Общий вид. Как сделать камин с водяным контуром отопления своими руками?

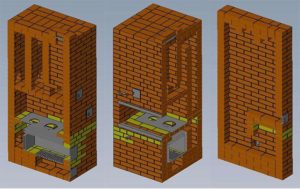

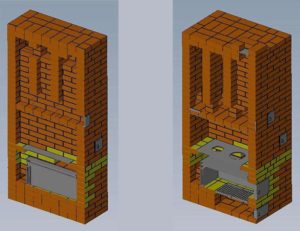

  2. В разрезе. Как сделать камин с водяным контуром отопления своими руками?
  3. В разрезе с другой стороны. Как сделать камин с водяным контуром отопления своими руками?
к меню ↑

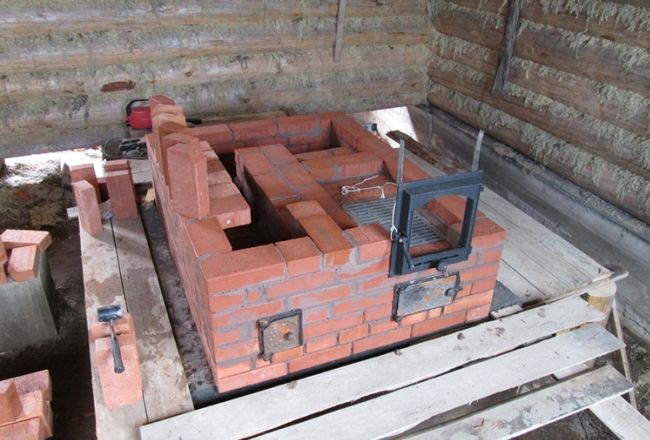

Подготовка и возведение конструкции

Чтобы водяную камин-печку сделать собственными руками вам потребуется:

  • Цементный раствор в состав которого входят: глина, просеянный песок, цемент марки М300 (не ниже). Песок перед применением очистить (просеять) от пыли,лишнего мусора – тщательно промыть
    Совет! Для некомпетентного печника лучше использовать в работе кембрийскую глину поскольку она очень легкая в работе. Обыкновенную могут смело использовать те, кто имеет знания и опыт работы с ней, в частности в приготовлении растворов.
  • Кирпич, кстати, половинчатый надо считать, как цельный, причем примерно 5% из общего количества непременно уйдет в испорченный
  • Дымовая заслонка из металла, армирующие прутья

Заливаем фундамент

Камин с водяным контуром отопления своими руками

Принцип закладки фундамента

  • Основа камина с фундаментом дома не соединяется. Более того, между основой камина и поверхностью стенки должен оставаться зазор. Промежуток между основой камина и домом засыпается песком. Ширина основы в отличие от ширины цоколя увеличивается где-то на 10см
  • Для укладки фундамента роется яма в 60 см глубины. На дно укладывается пласт щебенки. плотно утрамбуется. Перед заливкой бетоном строится опалубка (над поверхностью пола должна возвышать не менее чем 15 см), выстилается рубероидом (для гидроизоляции ). Только после этого фундамент заливают бетонным раствором, вымешанным в пропорциях: 3 части песка и 1 часть цемента.
  • Заливают раствор постепенно в несколько приемов, тщательно разглаживая каждый слой. Верхний должен быть примерно на 7 см находиться ниже поверхности пола. После чего его оставляют в покое на 7 дней для высыхания.
к меню ↑

Кирпичная кладка водяного камина

После полного высыхания основы на нее нужно положить гидроизоляционный слой. Сделать это можно, использовав рубероид в два пласта.

Дальше готовится раствор из следующих компонентов: вода, песок просеянный и глина. Сначала мочат водой глину, затем разминают (полностью все) комки. Если в ней есть маленькие камешки и прочий мусор, все это удаляется руками. Если глина окажется жирной, тогда в нее понемногу подсыпают очищенный песок и размешивают раствор до тех пор, пока он перестанет налипать на лопату, а будет стекать с нее.

Совет! Можно просеять песок непосредственно перед замесом с целью экономии времени на «вылавливание» мусора. Для первой кладки рекомендуется добавить в раствор порцию цемента, чтобы он был прочнее.

Процентное соотношение составляет порядка 30% от всей массы замеса. Для возведения арочных каналов с внешней стороны используют половинки кирпичей. Чтобы они приняли аккуратную и гладкую поверхность их приходится шлифовать.

Очень важно! Не нужно забывать: кирпичи не укладываются шлифованной поверхностью во внутреннюю сторону дымохода поскольку это впоследствии будет мешать свободному прохождению дыма через него.

Перед началом укладки требуется тщательная калибровка кирпича по величине и весу. Дальше их очищают и погружают на некоторое время в воду. Это делается, чтобы кирпичи пропитались сторонней влагой, а не тянули ее после с раствора.

  • Затем укладывается первый ряд камина после чего при помощи уровня измеряется ровность кладки (это очень важно).
  • После первого кладутся все остальные ряды в соответствии с порядовкой. При этом каждый из них проверяется отвесами и строительным уровнем на предмет ровности. Равномерность конструкции по диагоналям проверяется веревкой. При кладке сплошных рядов пользуйтесь мастерком, а с внутренней стороны дымоотвода придется делать это рукой чтоб любой попавшийся в раствор камешек можно было сразу обнаружить и изъять.
  • Топливник и стенки с внутренней стороны после кладки тщательно обтираются, убирая при этом излишки раствора. Можно заштукатурить его изнутри.
  • Для придания красивого внешнего вида своду печи его вырабатывают методом постепенного «напуска». Для временных перемычек делается кругообразная опалубка. Сама кладка начинается с центральной зоны и продолжается одну и другую стороны. После того как будет уложено несколько рядов перемычки можно убрать. Сделать это нужно обязательно.
  • Дымоход выкладывается в строгой вертикальности. Поэтому каждый положенный ряд должен проверяться на ровность.
  • Вверху здания, где дымоход будет выведен наружу нужно подумать о противопожарной безопасности. Между крышей и дымоходом для этого следует установить препятствующий слой, использовав негорючие материалы.

Весь процесс кладки – это долгий и кропотливый фронт работы. И от того насколько правильно все сделано будет зависеть не только красота конструкции, но и ее функциональность. Как самостоятельно сделать печь-камин для водяного отопления, можно посмотреть на видео:

к меню ↑

Отделочные работы

Облицевать готовую конструкцию можно любым понравившимся материалом, благо сегодня проблем с ним нет – рынок просто наводнен их разновидностями.

  • Самый популярный вид отделки – это мрамор и натуральный камень. Они создают по-настоящему шикарный вид довершая любой интерьер.
  • Неплохо будет смотреться на камине и обычная штукатурка, окрашенная в тон обычной стены или пола.
  • Камин-печь вообще можно не отделывать, если вы постарались, и кладка сама по себе выглядит красиво.

Одним словом, здесь в вопросе отделки. все бразды правления полностью в вашей власти и фантазии.

Самостоятельное строительство каминов – это очень серьезная и ответственная задача. Подумайте хорошо, если вы сомневаетесь в своих силах, не уверены, что все сделаете правильно, то рисковать не имеет смысла доверьтесь профессиональному печнику, понимающему тол в этом деле.

Если намерения окончательные и вы все решили сделать сами, тогда нужно выполнять работы максимально правильно, расчеты тоже. В противном случае ваша конструкция окажется просто не функциональной, а работа бессмысленной.

к меню ↑

Расходные материалы

Для изготовления конструкции, без учета дымохода и фундамента, потребуется:

  1. Кирпич красный полнотелый – 710 шт.
  2. Кирпич шамотный огнеупорный – 71 шт.
  3. Топочная дверца 210х250 – 1 шт.
  4. Поддувальная дверца 140х250 – 1 шт.
  5. Дверца зольника 140х140 – 7 шт.
  6. Колосниковая решетка 250х300 – 2 шт.
  7. Чугунная варочная поверхность 710х410 – 1 шт.
  8. Теплообменник стальной 750х500х350 – 1 шт.
  9. Задвижка печная 130х250 – 1 шт.
  10. Задвижка для варочной камеры 130х130 – 1 шт.
  11. Полоса стальная 50х5х400 – 1 шт, 50х5х980 – 3 шт.
  12. Стальной уголок 50х50х980 стенка 5 – 2 шт.
  13. Предтопочный лист 500х1000.
к меню ↑

Строительство каминов с водяным контуром

Как сделать камин с водяным контуром отопления своими руками?

Все работы можно разделить на два этапа:

  • Возведение корпуса источника тепла, то есть самого камина;
  • Монтаж теплообменника.

Строительство корпуса камина

Как сделать камин с водяным контуром отопления своими руками?

Возведение корпуса камина следует начать с поиска парадной схемы кладки. При выборе материалов отдайте предпочтение тем, которые позволяют возвести камин с водяной рубашкой. Для обеспечения герметичности применяются обычно стальные листы.

Возведение камина начинается с монтажа фундамента. Для его заливки потребуется:

  • Доски для монтажа опалубки;
  • Рубероид;
  • Щебень;
  • Песок;
  • Цемент.

Размер основания должен быть несколько больше габаритов будущего камина. Для обеспечения гидроизоляции готового фундамента на него укладывается рубероид. После этого можно приступать к кладке. Для строительства корпуса применяется огнеупорный кирпич, топка собирается из жаростойкого шамотного сорта. Специальная глиняная смесь используется в роли раствора. Изготавливать ее самостоятельно не рекомендуется. Специалисты используют готовые дозированные составы.

Собирать кладку следует из горизонтальных основных рядов. На этом этапе важно следить за точным позиционированием в горизонтальной плоскости. После этого собирается зольник, далее мастера выкладывают топку камина. Финальная часть укладки значительно отличается от строительства классического камина. На этом этапе требуется укладка теплообменника.

Организация теплообменника

Простейший тип теплообменника – небольшой бак с двумя фланцами для подключения труб. Через первую трубу поступает холодная вода, через вторую отводится подогретая. В связи с вредным воздействием открытого пламени, перепада температур, негативного воздействия продуктов горения прослужит недолго. В качестве материала для теплообменника должна использоваться листовая сталь толщиной не менее 4 мм.

Точные размеры резервуара определяются конструкцией камина. Для повышения эффективности рекомендуется использовать теплообменники в виде змеевика. Такие конструкции состоят из секций и регистров, собраны в виде лабиринта.

Как сделать камин с водяным контуром отопления своими руками?

После изготовления теплообменника он встраивается в тело камина. После этого формируются специальные подставки, на которые резервуар будет опираться. Монтаж производится таким образом, чтобы сгоны теплообменника были вне камина. Это позволяет обеспечить возможность ремонта в случае поломки.

После монтажа теплообменника завершается сборка топливной камеры камина. Она перекрывается кладкой с обязательной организацией дымового отверстия. В заключении возводятся дымоход.

После того как кладка полностью высохнет, на это потребуется не менее 10 дней, система впервые может быть наполнена водой. При первичном запуске необходимо проверить на отсутствие течей. В открытой системе течи приводят к снижению объема воды, в закрытой же они станут причиной отсутствия циркуляции.

Если камин будет использоваться в качестве резервного источника тепла, должна быть предусмотрена система включения и отключения контуров от него. Использование перепускного клапана позволяют прекратить подачу воды.

Завершение строительства

Когда теплообменник будет готов, его нужно встроить в пространство камина. Согласно схеме формируются подставки, на которые бачок будет опираться. Сгоны теплообменника должны быть вне зоны камина, что обеспечит возможность и удобство проведения ремонта в случае непредвиденных ситуаций.

Завершается формирование топливной камеры перекрытием с образованием дымового отверстия. Последний этап заключается в возведении дымохода. Его план часто исключают из инструкций, так как считается, что для твердотопливных каминов канал дымохода должен быть прямым и ориентированным вертикально.

После того, как весь раствор высохнет (а на это может уйти до десяти дней), можно начинать наполнять систему водой. Первые дни внимательно осмотрите все соединения на предмет протечек. Если в открытой системе протечка ведет только к снижению уровня воды, то в закрытой системе не будет происходить циркуляции совсем.

При эксплуатации камина, в устройстве которого есть водяной контур, в качестве дополнительного генератора тепла, необходимо предусмотреть включение контура в систему или отключение от нее. С помощью перепускного крана можно перекрыть подачу воды в систему и использовать камин в летнее время только с целью отдыха у источника открытого пламени.

к меню ↑

Возможности использования

Хорошо, когда загородный участок газифицирован. Выбор отопления однозначен. В связи с повышением цен на энергоносители, для многих проблема поиска альтернативного обогрева становится актуальной. Ситуация не критичная, если использовать камины печи для отопления. Их задействуют в паровом, водяном или воздушном отоплении. Мощность устройства и выбранная система будут определять степень интеграции водогрейного прибора.

к меню ↑

В качестве основного источника отопления

Классические камины и печи хороши для небольших домов и дач. На что рассчитывать владельцам таунхаусов и коттеджей? На помощь придут твердотопливные камины с водяным контуром.


Водяная система отопления самая популярная из-за своей функциональной простоты, практичности и доступности материалов. К тому же она может быть полностью автономна при устройстве с естественной циркуляцией теплоносителя. Присоединив камин с контуром отопления к водяной системе, обеспечивается равномерный обогрев жилого здания.

Вариант с применением водяного камина в качестве основного водогрейного прибора в системе отопления требует определенных условий:

  1. Ежедневная работа – для поддержания огня необходимо постоянное проживание в доме.
  2. Соотношение мощности и площади (объема) помещений. Чем больше площадь, тем более мощный отопительный агрегат требуется для работы. Условием принимается 1 кВт на 25 куб. м помещения.
  3. Хозяйственные потребности. Помимо отопления, необходимо получить горячую воду и приготовить еду.
  4. Вид топлива – для более эффективного использования возможно применение угля или пеллет.
  5. Выбор оборудования (топка), разводки, схемы подключения. Поскольку водяная система отопления имеет различные варианты обустройства – открытая или закрытая; одноконтурная, двухконтурная или трехтрубная, оборудование подбирается согласно выбранной схеме.

Система обогрева проектируется индивидуально для каждого дома исходя из его особенностей.

к меню ↑

Вспомогательная роль

Многие рекомендуют использовать камин с водяным контуром отопления в качестве резервного обогревательного устройства. Интегрированный в уже существующую отопительную систему он будет выполнять несколько задач:

  • экономия энергоресурсов;
  • сохранение декоративной функции;
  • увеличение КПД отопительной системы;
  • поддержание микроклимата – не сушит воздух.


Варианты слияния могут быть разные: основные источники – газовые или электрические теплогенераторы, твердотопливные котлы. При этом работа основного агрегата может прерываться автоматически или вручную, когда будет подключаться дополнительный. Хотя могут работать и одновременно, скажем, в большие морозы. Удачным сочетанием является работа камина днем, а ночью – электрического или газового котла.

к меню ↑

Особенности подсоединения к системе отопления

Подключение водяного камина в систему производится при наличии теплоносителя в контуре с учетом его циркуляции.

к меню ↑

Естественный тип циркуляции

Как сделать камин с водяным контуром отопления своими руками?
Расположение труб с принудительной и естественной циркуляцией

Агрегаты с водяным контуром подключаются так:

  1. Сооружение разгонного коллектора за теплообменником для подъема теплоносителя на самую высокую точку.
  2. Установка расширительной емкости вверху.
  3. Сооружение отопительной магистрали из труб не меньше 32 мм диаметром.
  4. Соблюдение уклона – 5 см на 1 м для нормальной циркуляции.

Для подводки системы к радиаторам используйте трубы 16-20 мм в диаметре.

к меню ↑

Принудительный тип циркуляции

Принудительная циркуляция воды предусматривает несколько нюансов:

  • расширительный резервуар ставится на любом участке магистрали;
  • батареи подключаются любым способом;
  • соблюдать уклон трассы не обязательно;
  • для предотвращения появления конденсата в топке можно использовать автоматический блок.

Поставьте расширительный бак на трубе обратки за насосом.

к меню ↑

Правила эксплуатации

Как сделать камин с водяным контуром отопления своими руками?
Дымоход необходимо чистить дважды в год во избежание возгорания

При использовании каминов с гидравлическим теплообменником необходимо придерживаться ряда требований:

  • Чистка дымовыводных каналов от сажи 2 раза за год.
  • Регулярное, по мере накопления, удаление золы из топки и зольника.
  • Слив воды из труб, если система не используется летом.
  • Предварительный осмотр радиаторов, емкости, насоса, фитингов и фильтров перед запуском отопления.
  • Очистка стеклянной дверки специальными средствами.
  • Заполнение теплообменников водой для предотвращения прогорания.
  • Подача теплой воды в режиме разогретой печки.
  • Использование циркуляционного насоса с байпасом для повышения эффективности системы.
к меню ↑

Пожарная безопасность

Как сделать камин с водяным контуром отопления своими руками?
Установка печи-камина в деревянный дом

Требования пожарной безопасности при установке каминов и печей практически одинаковы. Пол перед печью и камином, на случай выпадения угля из топки и как защита от перегрева деревянного покрытия, настилается жестяным листом.Для соблюдения эстетики помещения можно провести выкладку участка, по метру от печи во все стороны, примерно на метр керамической плиткой, которая тоже не горит и не плавится.

Расстояние топки печи-камина от стены не может быть меньше 10 см, но в этом случае деревянные стены обиваются жестью или листовым асбестом, чтобы не произошло самовозгорания древесины от перегрева.

Оптимальное расстояние от деревянной стены без дополнительной защиты должно превышать полметра. Если топка обкладывается кирпичом и с задней стороны – это является надёжной защитой от перегрева.Причиной самопроизвольного возгорания может послужить неправильно изолированный дымоход. Трубы для дымоходов печей-каминов выпускаются нескольких видов.

Чаще всего используются трубы из нержавеющей стали, оцинкованные и сэндвич. В первом случае части дымохода требуется дополнительная теплоизоляция участков, выходящих за пределы отапливаемого помещения.

Как сделать камин с водяным контуром отопления своими руками?
Трубы сэндвич имеют собственный слой утеплителя. При использовании любой трубы необходимо предпринять меры по защите материалов граничащих с ней. Основой кровли и перекрытием чердачного помещения чаще всего является древесина. Горячий дым, проходя через трубу, способствует сильному нагреву стенок трубы и прилегающих к ним материалов, что может вызвать самовозгорание.

Сразу заметить огонь не удастся, на первоначальном этапе будет происходить тление, как в камине пиролизного типа. За это время огонь сможет охватить приличную площадь.

Избежать потери дома, не превратить его в потенциальное топливо, поможет небольшой лист асбеста, толстая жесть и другие материалы, не проводящие тепло или быстро остывающие.

[spoiler title="Источники"]

  • https://otoplenie-expert.com/kaminy/s-vodyanym-konturom.html
  • https://teplo.guru/kaminy/kamin-s-vodyanym-konturom.html
  • https://expert-dacha.pro/otoplenie/pechi/pechi-kaminy/s-vodyanym-konturom-otopleniya.html
  • http://teplosten24.ru/kamin-s-vodyanym-konturom-otopleniya-svoimi-rukami.html
  • https://wexy.ru/obustrojsto/pech-kamin-s-vodyanym-konturom-otopleniya-obzor-populyarnyh-modelej-dlya-dachi-i-opisanie-ih-osobennostej
  • https://OmShantiDom.ru/kaminy-i-pechki/pech-kamin-s-vodyanym-konturom.html
  • https://SantehnikPortal.ru/otoplenie/kamin-s-vodoy.html
  • https://gidpopechkam.ru/kaminy/pech-kamin-s-vodyanim-konturom.html
  • https://1-teplodom.ru/kamin-s-vodanym-konturom-otoplenia-peci-kaminy-dla-daci-i-doma-kak-podklucit-otopitelnyj-kamin-s-vodanoj-rubaskoj-i-kotlom/
  • https://pechnoy.guru/pechi/proekty/kp-sv/pech-s-vodyanym-konturom-svoimi-rukami.html
  • https://ochg.ru/kaminy/montazh/kak-sdelat-svoimi-rukami-kamin-s-vodyanym-konturom.html
  • https://pech-kamin.ru/kamin/pech-kamin-s-vodyanym-konturom-otopleniya.html
  • https://StrojDvor.ru/otoplenie/pechi-kaminy-s-vodyanym-konturom-otopleniya-dlya-doma/

[/spoiler]


Вверх
Вверх
