1 Плюсы и минусы самодельной буржуйки для гаража

В большинстве вариантов буржуйка представляет собой металлический коробок, оснащенный дымоходом. Внутреннее пространство разделено на две части: топка и поддувало.

Преимуществами самоделки считаются:

  1. Быстрое прогревание гаража за счет мгновенной отдачи тепла. Тонкие металлические стенки раскаляются сразу после розжига огня. Спустя 5-10 минут с начала горения по гаражу распространяется теплый воздух.
  2. Металлический верх печи используют вместо варочной поверхности для разогрева и приготовления пищи.
  3. При дизайнерском подходе к делу, буржуйка украсит гараж.
  4. Для сжигания подойдет любой вид твердого топлива. Если установить специальную горелку, то буржуйка будет работать на нефтепродуктах.
  5. Независимо от места расположения в гараже, тепло от буржуйки быстро распространяется по всему помещению.
  6. Если сравнивать с электрическими обогревателями, то печное отопление гаража обойдется дешевле.


Минусом печного отопления является необходимость обустройства дымохода

Буржуйка считается пожароопасной. В гараже много легковоспламеняющихся материалов.

Внимание! Баллоны с аэрозолями для ухода за автомобилем, бензин, солярка, масла, смазки – это отдельная взрывоопасная категория. Нефтепродукты необходимо по максимуму отдалить и изолировать от буржуйки.

Буржуйка имеет примитивный механизм регулировки горения путем частичного закрывания заслонкой дымохода и дверцей поддувала. Твердое топливо быстро сгорает, и его часто нужно подбрасывать в топку.

к меню ↑

1.1 Какая буржуйка лучше для гаража

Принцип устройства мобильной печи практически одинаков, независимо от ее формы и размера. Однако все же один нюанс есть. Конструкция может иметь отличие обустройства топки в зависимости от используемого топлива. Точно сказать, какая будет лучшая буржуйка для гаража – невозможно. Здесь разумно выбирать с учетом доступности и дешевизны топлива:

  1. Газовую буржуйку оснащают горелкой. Подачу газа осуществляют с баллона. Подводить газопровод в гараж от магистрали дорого, требуется оформление документации, вдобавок не всегда можно получить разрешение из-за несоответствия условий безопасности. В простейшем варианте используют баллон, на который ставят редуктор. Газ к буржуйке подают по шлангу. Горелку приспосабливают самодельную. Иногда энтузиасты собирают горелочный блок из конфорок газовой печи. Однако такой вариант опасен. Оптимально буржуйку оснастить горелкой заводского изготовления, где имеется автоматика отключения на случай аварии.
  2. При желании можно соорудить даже электрическую буржуйку. Нагревательным элементом используют сухие ТЭНы, работающие без погружения в воду. Их располагают внутри топки. Саму буржуйку делают маленькой и из тонкого металла, чтобы стенки быстрее прогревались. Плюсом конструкции является отсутствие дымохода. В гараже не придется долбить стену или крышу для вывода трубы. Минус – большой расход электроэнергии. Чтобы прогреть гараж, потребуются мощные ТЭНы.
  3. Чаще всего буржуйка ассоциируется с твердым топливом, и это так. Печки сваривают из листового металла, бочек, газовых баллонов, других емкостей. Обязательно наличие поддувала и топки. Камеры разделяют колосниками. Из гаража выводят дымоход, оснащенный регулировочной заслонкой. Встречаются печки в вертикальном и горизонтальном исполнении. Иногда их даже обкладывают красным кирпичом. Экран отражает тепло, защищает стены гаража от возгорания, если они сделаны из горючих материалов. В печке сжигают дрова, уголь, щепу, брикеты. Подойдет все, что горит.
    Как сделать буржуйку в гараж своими руками: чертежи и размеры
    Самой популярной считается буржуйка на твердом топливе
  4. Буржуйки для сжигания опилок устроены точно так, как и печки под твердое топливо. Однако есть маленькие отличия. Во-первых, топочную дверцу делают увеличенного размера. Через большое окошко удобнее лопатой засыпать опилки. Во-вторых, зольную камеру тоже увеличивают. Опилки горят быстрее дров. В поддувале будет собираться много золы, просыпающейся сквозь колосники. Еще одним моментом является немного видоизмененное разделение двух камер. Между колосниками выдерживают маленький зазор. Если щели будут большие, как и под твердое топливо, опилки сразу после загрузки из топочной камеры просыплются в поддувало.
    Как сделать буржуйку в гараж своими руками: чертежи и размеры
    Для удобства загрузки опилок дверцу топки делают увеличенного размера
  5. Дизельные буржуйки работают на солярке. В топке печи располагают горелку – капельницу. Над буржуйкой сооружают накопитель в виде емкости, где непосредственно хранится запас жидкого топлива. Наличие дымохода обязательно, так как отработанные продукты нужно отводить на улицу. Недостаток конструкции в пожароопасности. Капающая солярка способна затухать, а потом резко вспыхивать, создавая большой клуб пламени.
    Как сделать буржуйку в гараж своими руками: чертежи и размеры
    В усложненной схеме буржуйка на отработке имеет две камеры, где в первой сгорает масло, а во второй происходит дожигание газо-воздушной смеси
  6. По аналогу дизельной модели собирают своими руками буржуйку в гараж на отработке, где топливом используют слитое с автомобиля масло и другие ненужные ГСМ. Внутри топки устанавливают горелку. Поддувало желательно оснастить вентилятором для создания принудительной тяги. Минусом конструкции является та же пожароопасность, но еще добавляется взрывоопасность. Отработанные ГСМ не всегда чистые. Сюда попадают примеси воды, грязи. Каналы грелки забиваются, вода гасит огонь. Продолжающее поступать в горячую топку топливо вспыхивает, образуя сильный хлопок. Случались ситуации, когда им открывало дверцу топки, и пламя вырывалось наружу.

Каждый из рассмотренных вариантов буржуйки имеет право на существование. Какая модель лучше для гаража, здесь решать самому хозяину. Чаще всего востребована классика на твердом топливе.

Классическая модель буржуйки

Наиболее распространённым вариантом будет стандартная классическая модель буржуйки в гараж, выполнить которую можно своими руками. Времени на ее изготовления понадобится не так уж и много, а результат будет греть душу и тело.

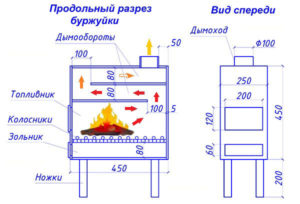

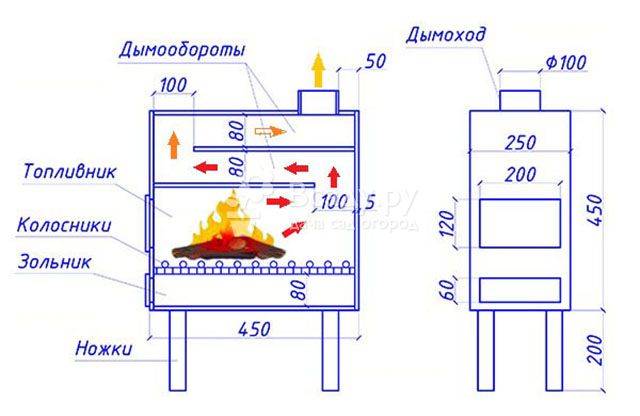

Принципиальный чертёж классической буржуйки для гаража

Принципиальный чертёж классической буржуйки для гаража с размерами

Вся работа над изготовлением буржуйки в гараж будет проходить в ниже представленном порядке:

  • Сделать детальный чертеж буржуйки, на котором будут нанесены необходимые размеры;
  • Отобрать нужные материалы и инструменты для работы;
  • Раскроить все детали;
  • Непосредственно процесс изготовления.

Как собрать буржуйку?

При сборе возникает только один вопрос: как сварить все детали так, чтобы обогреватель работал как можно эффективнее. В первую очередь, профессиональные мастера советуют сваривать дно буржуйки, две стенки и верх. Данную процедуру лучше всего провести с помощью таврового шва, который будет крепко держать стороны.

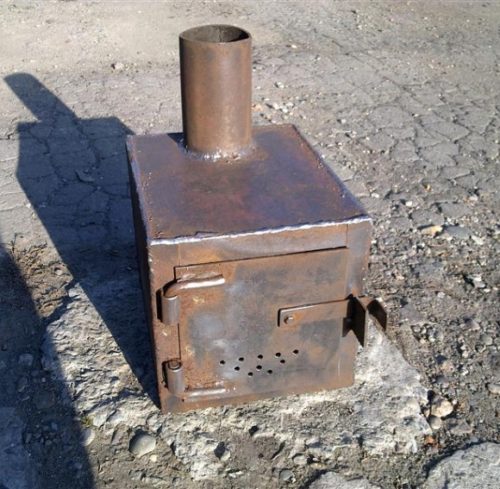

Квадратная классическая буржуйка

Квадратная классическая буржуйка очень проста в изготовлении

После того, как буржуйка для гаража, а вернее ее основа сделана, нужно поставить и приварить сварочным аппаратом перегородку. Она должна располагаться между поддувалом и топкой, в которой предварительно просверливаются отверстия для пепла. Проем в перегородочной части размещается на расстоянии в пять сантиметров от стенки обогревателя. Все отверстия должны быть сделаны с интервалом в полтора сантиметра между собой.

Важно! Обратите внимание на высоту установки перегородки-она должна быть поднята от дна печи не меньше, чем на 10 сантиметров, поскольку неудобно будет удалять пепел.

Затем нужно выполнить в гараже дымоход для буржуйки. В этих целях на задней части обогревательной дровяной печи делается круглая луза, к которой будет привариваться труба. Тогда же, на передней стенке проделать две прямоугольные дыры — поддувало и топка. Вырезанный материал не выбрасывается — он крепится на навесы, которые нужно максимально приблизить к верху проема, поскольку заслонки просядут при взаимодействии с высокой температурой. На дверцы поддувала и топки поставить надежные засовы, работающие при любой температуре. Сделанную переднюю стенку приваривают к ранее сделанной конструкции. Сразу же делают и ножки под корпус печи, высота их должна быть более 12 сантиметров.

Внутренний вид

Внутренний вид

Заключительным этапом конструирования печи на дровах будет установка дымохода. Самодельная буржуйка должна быть установлена в определенном месте, где риск возникновения пожара сводится к минимуму. Наиболее распространённый вариант вариант-прямая труба. Иногда ставят трубу, проходящую через крышу, но она плохо держит тепло.

Варианты дымоходов для буржуйки в гараже

Варианты дымоходов для буржуйки в гараже

Мастера советуют сделать в трубе три поворота, каждый из которых по тридцать градусов (в суме должно выйти девяносто). Затем она выводится сквозь стену, на улицу (утапливается не меньше, чем на десять сантиметров). Самым важным моментом здесь будет герметизация, иначе все отходы (дым и сажа) будут проникать в гараж. А это чревато последствиями для здоровья.

к меню ↑

1.2 Из чего сделать буржуйку в гараж

Основным материалом для буржуйки является металл. Другого не дано. Можно выложить кирпичную конструкцию, но это уже будет больше напоминать печку, а не буржуйку.

Как сделать буржуйку в гараж своими руками: чертежи и размеры
Для изготовления буржуйки применяют металл

Однако металл является тоже понятием растяжимым. Можно использовать листовую сталь толщиной 3-4 мм. Ее раскраивают болгаркой на фрагменты, сваривают в виде прямоугольной конструкции.

Если дома имеется старая металлическая бочка или пустой газовый баллон, то это уже готовый корпус. Необходимо прорезать окна под поддувало и топку, установить колосники.

Из дополнительных материалов желательно найти чугунные дверцы. Для поддувала она идет меньшего, а для топки – большего размера. Если чугунных дверок нет, их тоже вырезают из листовой стали, крепят обычными дверными петлями.

Колосники лучше найти чугунные. На худший случай подойдет арматура толщиной 18-20 мм. Если и этого материала нет, используют металлическую плиту толщиной минимум 10 мм. На ней прорезают щели.

к меню ↑

2 Чертеж буржуйки на дровах для гаража

Для изготовления буржуйки необходим чертеж. Здесь можно рассмотреть два варианта: прямоугольная печь из листового металла, и круглая конструкция из бидона, газового баллона или бочки. На схеме указаны оптимальные размеры буржуйки для гаража, но можно их изменить под свои требования.

Как сделать буржуйку в гараж своими руками: чертежи и размеры
Из листового металла сваривают буржуйку прямоугольной формыКак сделать буржуйку в гараж своими руками: чертежи и размеры
Чертеж печки круглой формы подойдет при изготовлении конструкции из бидона, баллона или бочки

к меню ↑

2.1 Расчёт основных параметров (с чертежами и размерами)

Несмотря на свою простоту для качественной работы буржуйки нужно провести некоторые расчеты. Рассчитываются все элементы конструкции.

Труба

Главное – рассчитать диаметр трубы. Если этот диаметр будет слишком велик, то все тепло будет уходить в атмосферу. Если мал – не будет тяги, печка будет дымить. Диаметр (в мм) должен быть в 2,7 раза больше объема буржуйки в литрах. Емкость определяется без объема пространства ниже колосников (высота равна расстоянию от верха до колосника).

Пример: высота от верхней стенки до колосников 25 см, ширина 40 см длина 50 см то общий объем в литрах 50л. Диаметр трубы будет 50 х 2,7 =135 мм.

Как сделать буржуйку в гараж своими руками
Существует несколько вариантов изготовления буржуек для гаража

Экран

Основная задача экрана отражать тепло внутрь для повышения температуры горения. Тогда газы не остынут, а полностью догорят. Топливо должно сгорать методом частичного пиролиза. Экран устанавливается на расстоянии 50-70 мм от стенок с трех сторон. Хорошо изготавливать экран из красного кирпича. Тот нагревается и потом долго и постепенно отдает тепло.

Можно сделать и систему водяного отопления по всему гаражу, используя буржуйку.

Подстилка

В связи с тем, что часть тепла излучается вниз, пол под печкой нагревается. Если он деревянный, то возможно возгорание. Возможно выпадение угольков во время открывания дверцы. Необходима подстилка из железа или другого негорючего материала (например – листовой асбест). Подстилка должна перекрывать контур печки на расстоянии 350-600 мм.

Дымоход

Газы все равно не сгорают в печке полностью. Поэтому дымоход делают таким образом, что часть трубы делается вертикально приблизительно 1 метр. Вторая часть почти горизонтально и длинной 2,5 – 4,5 метра. Эта часть называется боровок. В нем раскаленные газы отдают тепло и повышают КПД печки. Боровок не должен контактировать или быть близко возле горючих материалов (деревянных стен или пола).

Если гараж деревянный, то место выхода трубы наружу должно быть экранировано асбестом или другим негорючим материалом. Расстояние до деревянной неэкранированной поверхности не должно быть меньше 1 метра.

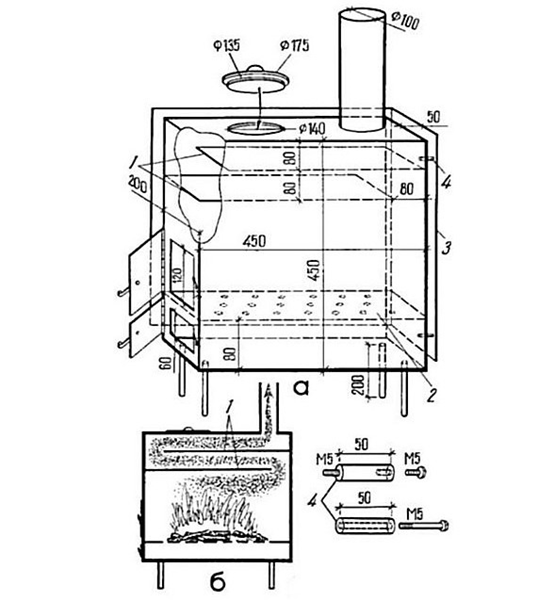

Чертеж буржуйки прилагается:

Как сделать буржуйку в гараж своими руками
Схема изготовления буржуйки

к меню ↑

2.2 Особенности производства классической печки

Классическая печь изготавливается из листового металла. Также нужны, элементы арматуры, трубы, уголки, сварочная аппаратура и для резки металла.

Как сварить такую буржуйку:

  1. Вырезать металлические детали: будущее дно, боковые стенки (длинная сторона равна длине дна, короткая – высоте изделия), задняя, передняя стенки (одна сторона которых равна ширине дна, вторая – высоте изделия). Предварительно создать своими руками чертежи печи буржуйки:

 Чертеж буржуйки для гаража.

  1. К стенкам: задней, боковым приварить уголки (для установки будущего колосника).

Чертежи своими руками самой эффективной буржуйки.

  1. Необходимо создать пару дверок (для зольника, топки) с петлями.
  2. В верхней детали прорезать отверстие диаметра трубы. Установить ее и гильзу.

к меню ↑

2.3 Определяем диаметр дымоходной трубы

Этот параметр важен для определения тяги. При установке покупного изделия этот параметр можно найти в паспорте агрегата. Его также можно узнать, изучив нормативные документы о соответствии минимальных сечений и мощностей печи.

Существует 2 метода расчета:

  1. Точный. Учитывает среднюю скорость (обычно 2 м/с) и температуру (около 160 градусов) передвигающихся газов; влажность и массу дров, прогорающих в топке за час В (обычно равна 5кгч).

Формула расчета:

V исх. =(B*V*(1+t/273))/3600, единицы измерения — м3/сек.

Влажность и температуру газов можно найти в таблице:

Топливо V прогоревших продуктов, при нормальном атмосферном давлении и температуре 0 градусов Цельсия. Температура газовых отходов, градусы Цельсия.
Каменный уголь. 17 120
Дрова, влажные на четверть. 10 160
Брикеты. 11 160
Уголь бурый. 12 140
Кусковой торф. 10 150
  1. V камеры сгорания (единица измерения – литр)/ диаметр отверстия трубы (миллиметры)=½,7

Допустим, V равен 50 литрам, тогда значение диаметра трубы дымоходной будет 2,7 х 50 = 135 мм.

к меню ↑

2.4 Необходимые инструменты и материалы

Для изготовления буржуйки необходимы инструменты:

  • сварочный аппарат;
  • молоток;
  • зубило;
  • ветошь;
  • болгарка;
  • наждачная бумага.

Из материалов в первую очередь необходимо иметь основное – бочку, или молочную флягу, или газовый баллон, или листы металла из чего собственно и будет сделана печка.

Кроме них будут нужны:

  • листовой материал;
  • стальные трубы;
  • дверные шарниры;
  • колосники или прутья арматуры;
  • патрубок с флюгаркой;
  • огнеупорный кирпич.

Этот список не может быть полным, и что-то можно заменить.

к меню ↑

2.5 Выбор топлива

Буржуйка – это печка, которую можно топить разнообразным топливом. Это дрова, торфяные брикеты и т. д. Часто используется такое бросовое топливо, как отработка масла. Этот вид топлива требует определенной доработки печки, но доступен и дешев, особенно в больших городах, где с дровами не всегда просто. А если это гараж, где занимаются заменой масла, то как раз с отработкой проблемы нет. Топливо в виде масла дает больше тепла, сгорает полностью. Без золы.

Как сделать буржуйку в гараж своими руками
Дрова для буржуйки

Дрова для буржуйки могут быть любые, но все же есть определенные предпочтения.

Дрова из хвойных пород быстро горят, дают меньше тепла и выделяют много сажи, которая забивает дымоход. Возникает вероятность пожара.

Лучше использовать дрова из лиственных пород это:

  • береза;
  • акация;
  • осина:
  • дуб;
  • плодовые деревья;
  • ольха.

Эти дрова горят долго и жарко.

Водяное отопление в гараже от буржуйки имеет особое преимущество – для нагрева печки можно использовать любое доступное топливо: дрова, уголь, растительные отходы.

к меню ↑

2.6 Подготовительные работы перед сборкой

Перед сборкой и установкой надо правильно выбрать место. По технике безопасности печку нужно ставить в месте удаленном от автомобиля на расстоянии не ближе 1,5 метра. Оптимально в углу удаленном от входа. Стены гаража в этом месте лучше всего защитить листовым асбестом.

Как сделать буржуйку в гараж своими руками
Сборка буржуйки в гараж

к меню ↑

2.7 Правила эксплуатации

При эксплуатации буржуйки надо выполнять правила безопасности:

  1. Выдержать расстояния до опасных в пожарном отношении предметов или стен.
  2. Дымовую трубу обязательно вывести на улицу.
  3. Место сопряжения трубы со стенкой экранировать асбестом.
  4. Рядом с печкой повесить огнетушитель и поставить ящик с песком.

к меню ↑

2.8 Способы улучшения работы печи

У буржуйки большой недостаток – она быстро остывает. Чтобы этого избежать, необходимо увеличить ее теплоемкость. Для этого можно добавить тепловой экран из красного кирпича. Кирпич будет нагреваться и потом медленно отдавать накопленное тепло. Для этих же целей можно сварить систему водяного отопления. Вода, нагревшись, будет разносить тепло по всей площади гаража, даже когда пламя не горит.

к меню ↑

3 Как сделать буржуйку для гаража своими руками

Для работы с металлом понадобится два основных инструмента: болгарка и сварочный аппарат. Без них правильную буржуйку для гаража невозможно создать. Набор материалов зависит от того, по какой схеме предполагается изготавливать печку.

к меню ↑

3.1 Буржуйка в гараж из дисков

Под твердое топливо и опилки можно сварить своими руками маленькую буржуйку в гараж из отслуживших автомобильных дисков. Понадобится 4 элемента. Их соединяют между собой в стопку. Диск первого яруса будет зольной камерой. Днище заваривают листовым металлом. На верхней части приспосабливают колосники. В боковой части диска прорезают болгаркой окошко, крепят дверцу поддувала.

Как сделать буржуйку в гараж своими руками: чертежи и размеры
Понадобятся 4 диска для создания буржуйки

Диск второго яруса исполнит роль топки. На боковой стороне противоположно друг другу вырезают два отверстия. Одно окошко оснащают дверцей топки. На втором отверстии приспосабливают патрубок для соединения с дымоходом.

Диски третьего и четвертого яруса являются продолжением топки. Их просто ставят стопкой и сваривают между собой. Отверстие верхнего четвертого диска можно наглухо заварить, но лучше сделать съемную плиту. Через верх удобно засыпать опилки, если вдруг придется использовать их вместо дров.

к меню ↑

3.2 Кирпичная буржуйка в гараж

Минусом дровяных печек из металла является быстрое остывание и пожароопасность. Решить сразу две проблемы поможет кирпичная конструкция. Даже в деревянном гараже установка буржуйки подобного устройства полностью безопасна. Кирпичным здесь является только защитный экран. Сама печь традиционно сварена из металла. Кирпич защищает стены гаража от возгорания. Вдобавок он нагревается, долго держит и отдает тепло.

Основой конструкции является металлическая печка. Сваривают ее прямоугольной формы из листового металла или делают круглую, если используют баллон, бочку, бидон. Следующим этапом идет сооружение кирпичного экрана.

Как сделать буржуйку в гараж своими руками: чертежи и размеры

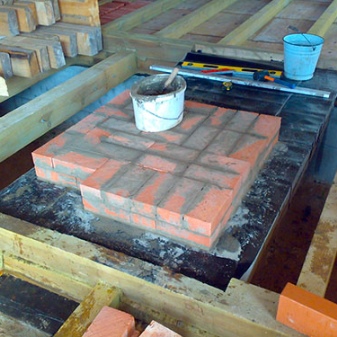

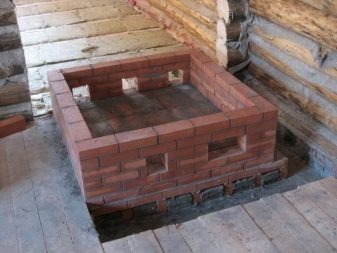

Под кирпичную печку заливают бетонное основание

Так как масса печной конструкции увеличивается за счет кирпича, в гараже заливают бетонный фундамент. На полу выкапывают углубление около 50 см, засыпают по 10 см слой песка и щебня. На подушку укладывают армирующую сетку, заливают бетон со щебнем. Когда раствор застынет, основание накрывают рубероидом. Из кирпича выкладывают сплошную площадку.

Как сделать буржуйку в гараж своими руками: чертежи и размеры

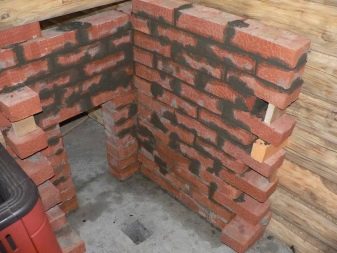

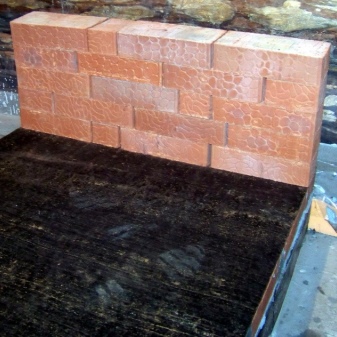

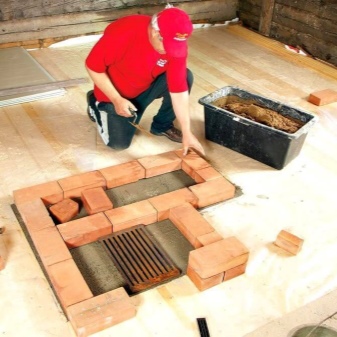

На основании устанавливают кирпичные стены, образующие защитный экран

Следующим шагом идет возведение трех стен. Они должны возвышаться на пару рядов кирпичной кладки над верхней плитой буржуйки. Четвертую стену не ставят. Проем оставляют свободным с лицевой стороны, где будут расположены дверцы топки и поддувала. Когда экран из трех стен будет готов, металлическую печку просто помещают внутрь созданной ниши.

Как сделать буржуйку в гараж своими руками: чертежи и размеры

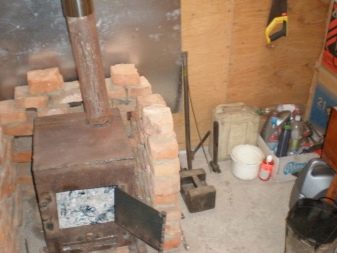

Буржуйка с кирпичным экраном пожаробезопасна и долго держит теплоСовет! Начиная с 3-4 ряда кирпичной кладки, на стенах можно сделать вентиляционные окошки. Они помогут быстрее прогревать воздух в гараже.

к меню ↑

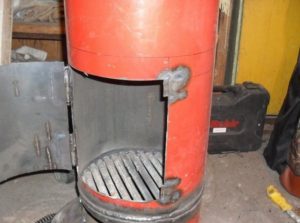

3.3 Печка буржуйка для гаража на дровах из бочки

Металлическая бочка является готовой основой под печку. Ее недостатком считаются тонкие стенки. Прогорят они через несколько сезонов после интенсивного использования.

Как сделать буржуйку в гараж своими руками: чертежи и размеры
Чтобы печка из бочки меньше занимала места, ее лучше установить вертикально

Если бочка имеет только днище, вторую сторону заваривают заглушкой из листового металла. Из отрезков трубы диаметром 50-75 мм длиной 100-150 мм приваривают 4 ножки. Бочку ставят в вертикальном положении. На боковой полке в нижней части прорезают два прямоугольных окошка под топку и поддувало. Дверцы крепят петлями из этих же вырезанных кусков металла. Изнутри между камерами наваривают на стенки бочки уголки, укладывают на них колосники. В верхней части бочки вырезают отверстие. Сюда приваривают патрубок для подключения к дымоходу.

к меню ↑

3.4 Буржуйка в гараж из газового баллона

Отслуживший газовый баллон точно так, как и бочку, можно приспособить под печку. Плюсом является большая толщина металла. Баллон намного дольше прослужит. Вдобавок по размерам он меньше бочки, в частности это касается диаметра. Печку можно сделать вертикальной и горизонтальной формы.

Важно! Перед разрезанием баллона из него нужно стравить остатки газа с конденсатом, открутить вентиль и залить внутрь воды.Как сделать буржуйку в гараж своими руками: чертежи и размеры
При горизонтальном расположении баллона печка занимает больше пространства

Горизонтальная буржуйка удобна тем, что можно в топку загружать дрова длиной около 1 м. Для сооружения конструкции под баллон сваривают подставку из труб. На торце, где стоял вентиль, вырезают окошко, крепят дверцу топочной камеры. Поддувало с зольной камерой приваривают к боковой части баллона. Когда его уложат на подставку, короб окажется снизу.

Как сделать буржуйку в гараж своими руками: чертежи и размеры
Колосники заменит перфорация на боковой стенке баллона

Боковую стенку баллона перфорируют сверлом диаметром 10-15 мм. Отверстия делают сквозные прямо в зольную камеру. Они исполнят роль колосников. Дымоход приваривают на задней части баллона из трубы диаметром 100-150 мм.

Как сделать буржуйку в гараж своими руками: чертежи и размеры
В вертикальном положении буржуйка нанимает меньше места

Чтобы сделать вертикальную печку, выполняют те же действия, что и с бочкой. Вытяжную трубу можно приварить на торце, где располагался газовый вентиль. Надо только предварительно вырезать здесь отверстие. Ножки можно не приваривать, а использовать стандартную родную подставку баллона.

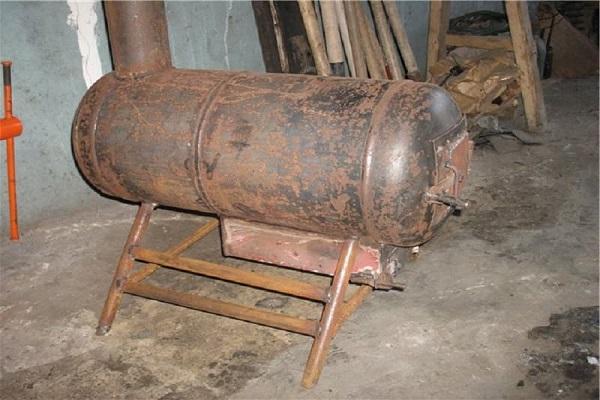

Горизонтальная буржуйка

Зачастую, буржуйку с баллона делают в горизонтальном виде, поскольку по своей форме он подходит для топочной камеры. Снизу просто монтируется поддувало-пепельник, с отдельной дверцей. Но это легкий вариант. В более сложном золовник устраивается внутри баллона, но такой способ не очень рациональный.

Внутренняя конструкция буржуйки

Внутренняя конструкция буржуйки

Вместо колосниковой решетки необходимо посверлить отверстия (внизу баллона), которые будут размещены друг от друга на расстоянии сантиметр-полтора. Такие отверстия можно просверлить в три-пять рядов. При наличии настоящей решетки, в стенке баллона прорезается окошко, куда она и вставляется. Конечно же, ее эффективность гораздо больше, чем в обыкновенных просверленных отворах.

Общий вид буржуйки горизонтальной

Общий вид буржуйки горизонтальной

Для дверцы топки берут отдельно вырезанный с метала прямоугольник, крепящийся на навесы. В магазинах можно купить уже готовые конструкции дверей для закрытия топки. Готовую баллонную конструкцию надо приварить к ножкам, их можно вырезать из уголков или трубы. Высоту подставки можно делать такую, чтобы было удобно разжигать и следить за печью. Сзади сделать выход для дымохода, который будет изготовлен по тому же принципу, что и в предыдущей модели.

Вертикальная буржуйка

Если гараж не располагает достаточным количеством места для того, чтобы сделать горизонтальную печь, то так же можно изготовить и вертикальную. С целью этого, баллон разделяется на две камеры, внутри приварить кронштейны. На них будет накладываться круглая, соответствующая размерам решетка (или просверлить отворы в подобранном металлическом диске). Как и в других моделях, ставят две двери — для топки и для поддувала.

Вертикальная буржуйка из баллона

Вертикальная буржуйка из баллона

Для заглушки верхней части используется лист металла. Дымоход делается из трубы диаметром десять-одинадцать сантиметров, загнутой на девяносто градусов (три раза по тридцать).

к меню ↑

3.5 Буржуйки дровяные из подручных материалов

Принципиальная конструкция простейшей буржуйки, работающей на твердом топливе – весьма незамысловата. По сути – это металлическая толстостенная емкость, разделенная на два основных отсека.

В верхний – топку, закладываются дрова или другое топливо, для чего должна быть предусмотрена загрузочная дверца. Колосниковая решетка отделяет топку от нижнего отсека, гораздо меньших размеров – зольника, который также часто играет роль поддувала. Здесь также рекомендуется установка соответствующей дверцы, через которую производится регулярная очистка буржуйки от золы. Кроме того, приоткрытие дверцы на определенную ширину регулирует поступление воздуха в топочную камеру, а следовательно – и интенсивность горения дров. В верхней топочной камере вварен патрубок для отвода продуктов сгорания в дымоходную трубу.

Подобная схема дает простор для самостоятельного проектирования несложных буржуек, причем в ход в качестве заготовок идут самые разнообразные материалы или отслужившее свое предметы и приспособления. Учить, как сварить буржуйку в гараж, настоящих мастеров, пожалуй, и нет надобности – наверное, лучше просто дать ряд интересных идей, которые можно взять за основу и дополнить своими доработками, исходя из имеющихся возможностей и предпочтений.

1. Один из самых простых вариантов – буржуйка из старой металлической бочки.

Конструкция, представленная на рисунке, упрощена до предела. Мастер-изготовитель решил отказаться от двух раздельных дверец, объединив их в одну общую. Сверху бочки приварена металлическая рамка, позволяющая укладывать на нее металлический лист, который становится своеобразной «варочной панелью» —  на ней можно, например, согреть воду.

Достоинство у подобной конструкции, пожалуй, только одно – простота и быстрота изготовления, доступного практически каждому. Недостатков же – намного больше.

  • Во-первых, сама по себе бочка не является оптимальным вариантом для буржуйки – стенки тонкие, теплоемкость у них невысока, да и прослужат они недолго – быстро прогорят.
  • Во-вторых, регулировать интенсивность горения – достаточно затруднительно.
  • В-третьих, конструкция громоздка, занимает много места. Можно, конечно, продумать вертикальное расположение, но главной проблемы – тонкости стенок, это все равно не устранит
  • И, в-четвертых – такая буржуйка весьма небезопасна в противопожарном отношении.

Подобную печку лучше иметь не в гараже, а где-нибудь на улице, для утилизации мусора.

2. Нечто похожее, с теми же основными недостатками, но более компактное можно изготовить из стандартного 40-литрового бидона.

Масштаб работ, в том числе – сварочных, здесь еще меньше. По сути, к корпусу привариваются только ножки и дымоходная труба. Дверца уже готова – она остается штатная, только в ней высверливается два ряда отверстий для доступа воздуха. Внутри укладывается самодельная колосниковая решетка из металлического прута, условно разделяющая бидон на два отсека – и мини-буржуйка готова.

3. Очень широкие возможности в изготовлении гаражных печей-буржуек предоставляет использование старых газовых баллонов. У этих сосудов – толстые сальные стенки, которые легко поддаются сварке и сами по себе имеют неплохую теплоемкость.

Основная сложность – правильно подготовить баллон к дальнейшей работе, так как даже при снятой горловине в нем могут оставаться пары взрывоопасной концентрации. Можно встретить совет заполнить баллон водой на ночь, а затем, после слива жидкости, приступать к его резке. Однако, как показывает практика, и это не дает полной гарантии безопасности работ. В этом свете видится оптимальным следующий подход:

  • Вертикально поставленный баллон прикопать в земле с таким расчетом, чтобы он был надежно зафиксирован для его резки шлифмашинкой.
  • Заполнить его водой под самую горловину, дать отстояться 2—3 часа.
  • Нанести по окружности линию разметки будущего реза.
  • По намеченной линии начать резку до появления сквозного отверстия. Вода начнет вытекать наружу. Необходимо дождаться, пока ее уровень не опустится до уровня среза, а затем аккуратно продолжить работу шлифмашинкой и снять крышку полностью.
  • Теперь воду можно сливать и продолжать дальнейшие работы – никакой опасности баллон уже представлять не будет.

Вариантов печек-буржуек из баллонов – очень много.

— Часто ее изготавливают в горизонтальном исполнении. Сама емкость баллона представляет собой, по сути, готовую топочную камеру. Делить ее при такой ориентации на две – нерационально, лучше изготовить из листового металла и приварить снизу коробчатыйзольник-поддувало с собственной дверцей.

Снизу баллона приварена коробка зольника

Колосниковой решеткой может быть в этом случае ряды высверленных в корпусе баллона отверстий:

Роль колосника могут выполнить ряды высверленных отверстий

Если нашлась настоящая чугунная решеткаколосниковая соответствующего размера, то можно поступить и иначе – вырезать в стенке баллона окно, которое обеспечит плотное прилегание этой детали:

Другой вариант — окно для установки обычного чугунного колосника

Топочную дверцу можно изготовить самостоятельно, использовав для этого вырезанный под окошко топки фрагмент, или же приварить готовую деталь, которую можно приобрести в хозяйственном магазине.

Дверцу можно сделать самому или использовать стандартную

Конструкция устанавливается на приваренные их трубы или уголка ножки на удобной для эксплуатации высоте. В задней части врезается патрубок для подключения к дымоходу.

— В целях экономии гаражного пространства баллон можно разместить и вертикально. В этом случае его делят на две камеры, приваривая внутри кронштейны, на которые укладывается самодельная круглая колосниковая решетка, изготовленная из стального прутка диаметром 10 – 12 мм. Делаются две дверцы – топочная и поддувальная.

Верхнюю срезанную часть можно заглушить металлическим листом – в этом случае появится своеобразная варочная поверхность. Другой вариант – приобрести чугунный казан нужного диаметра, который в точности подойдет в качестве «заглушки» и превратится в емкость для подогрева воды или даже для приготовления самых разных блюд.

Оригинальное решение — вместо верхней крышки используется хорошо подогнанный казан

Для выхода продуктов сгорания сзади вваривается стандартный отвод на 90 градусов диаметром 100 или 110 мм, а к нему затем присоединяется вертикальная часть дымохода.

Оригинальную конструкцию предлагает еще один умелец. В качестве готовой детали для буржуйки он использовал воздушный бак-ресивер от тормозной системы грузового автомобиля.

Мастер не стал устанавливать обычные дверцы. Для поддувала вварен патрубок, оснащенный регулируемой заслонкой, ограничивающей поступление воздуха. Люка загрузки на боковой стенке буржуйки также нет – в ней используется принцип верхней загрузки твердого топлива. Верхняя крышка – откидная, для удобства оснащена дугообразной рукояткой.

Откидная верхняя крышка буржуйки с верхней загрузкой дров

Внутреннее пространство баллона на топку и зольник разделяет самодельная колосниковая решетка:

Пространство условно делится на два отсека самодельной колосниковой решеткой

Сама по себе конструкция несложна в изготовлении, но при эксплуатации требует осторожности во время подкладывания дров. Кроме того, процесс очистки такой буржуйки от накопившейся золы также будет не совсем удобен.

Аналогичные по конструкции буржуйки могут быть изготовлены и из обрезков толстостенных труб диаметром 300 – 500 мм.

4. Стальной лист – отличный материал, из него может быть изготовлена печка буржуйка своими руками чертежи которой несложно отыскать в интернете.

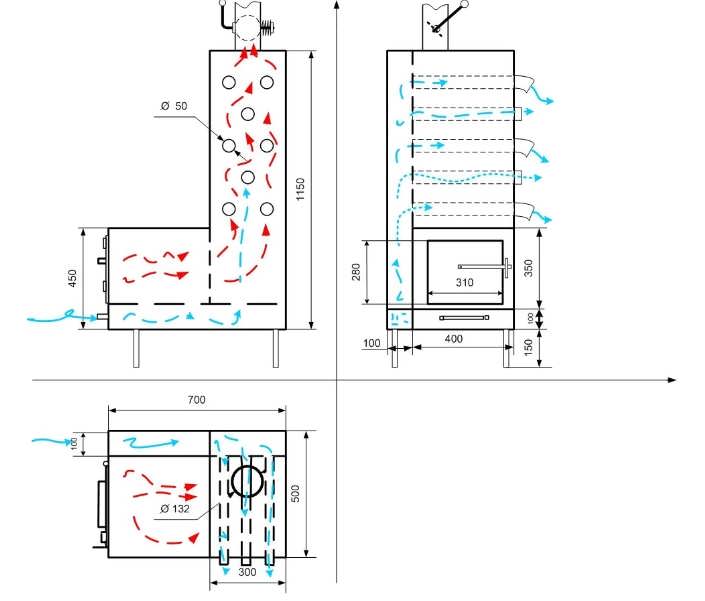

Для примера можно привести чертеж эффективной в работе печки на твёрдом топливе, для которой понадобится листовой металл толщиной не менее 4 мм (стенки из более тонкого попросту быстро прогорят).

Чертеж для самостоятельного изготовления буржуйки для гаража из стального листа

На предлагаемом вниманию чертеже указаны все размеры, и любому мастеру несложно будет врезать необходимые для работы детали. Главная «изюминка» такой конструкции – наличие двух перегородок (1). Они создают своеобразный лабиринт для выхода продуктов сгорания, которые не улетают сразу в дымоходную трубу, а обеспечивают максимальную теплоотдачу от буржуйки.

В качестве колосниковой решетки используется металлическая пластина с рядами высверленных отверстий диаметром 12 – 15 мм.

Целесообразно «одеть» буржуйку в металлический кожух, использовав для него листовой металл толщиной 2 мм. Пластины  вырезаются по размерам боковых и задней стенки и крепятся к корпусу печки либо на резьбовые стойки, либо с использованием втулок длиной 50 мм.

Подобное дополнение к конструкции буржуйки решит сразу три задачи:

  • Снизится вероятность случайного ожога от раскаленный стенок печки.
  • Уменьшится воздействие жесткого инфракрасного излучения от нее, далеко не всегда приятного и необходимого.
  • Полученный зазор в 50 мм между стенками буржуйки и экранами создаст мощный конвекционный поток нагретого воздуха, благодаря которому будет происходить быстрый и равномерный нагрев помещения гаража.

Это – далеко не все возможные варианты гаражных буржуек на твердом топливе. С другими интересными конструкциями и с подробной технологией их изготовления можно ознакомиться на других страницах нашего портала, посвященных этому вопросу.

к меню ↑

3.6 Как сделать буржуйку на отработке

В самом деле, иметь в гараже запас дров для топки буржуйки – далеко не всегда удобно. А вот отработка имеется почти постоянно или ее несложно найти. Это становится особенно актуально в крупных гаражных товариществах-кооперативах, где, зачастую, устанавливают специальные емкости для слива старого масла, или в авторемонтных мастерских. Так почему бы не воспользоваться возможностью применять для обогрева практически бесплатное топливо?

Конструкция таких печек и их компоновка также могут быть весьма разнообразными – от компактных буржуек, рассчитанных на небольшое помещение до больших и громоздких приборов с высокой теплоотдачей, способных обогреть уже значительные площади.

Тем не менее, принцип работы и базовые элементы конструкции у всех у них схожи. Они состоят из двух емкостей. Нижняя предназначена для заправки отработанным маслом – там производится его поверхностный розжиг и доведение до состояния кипения. Пары масла поднимаются вверх по трубе, имеющей перфорацию для доступа кислорода. Здесь начинается процесс дожига поднимающихся паров, а окончательное их окисление и сгорание проходит в верхней камере, которая уже связана с дымоходной системой.

Если посмотреть на фотографию работающей на отработке печки-буржуйки, то по интенсивности пятен инфракрасного излучения очень хорошо видно распределение температур в этом отопительном приборе. Нижняя емкость с маслом нагревается не сильно: светлое пятно – это лишь видимый участок открытого пламени на поверхности горящего масла. Основной дожиг начинается в верхней трети вертикальной перфорированной трубы, а пиковых значений температура достигает в верхней камере – даже толстостенный ее корпус раскаляется в буквальном смысле слова докрасна. Именно эта часть буржуйки дает максимальный теплообмен с воздухом в помещении.

Принцип работы такой печки знать необходимо. Это поможет правильно определиться с необходимыми для ее изготовления материалами – очевидно, что самыми термостойкими должны быть детали вертикальной трубы и верхней камеры.

Ниже представлены чертежи печи буржуйки своими руками, работающей по такой схеме. В них проставлены практически все размеры, но все же для изготовления подобного отопительного прибора требуется дать ряд пояснений, рассмотрев этот процесс подробнее.

Итак, работа по изготовлению подобной печки начинается с подбора материалов. Прежде всего, необходимо иметь два отрезка трубы для корпусов нижней и верхней камер (поз. 2 и 8). На чертеже указан диаметр 352 мм и 344 мм, однако такого стандарта просто не существует. Легче немного изменить данные и применить обрезки трубы 355,6 × 6 или 325 × 6 мм.

Толщина стальных листов, применяемых для изготовления других деталей – 4 мм, за исключением верхней крышки  и перегородки, для которых потребуется металл толщиной в 6 мм.

Для вертикальной камеры применяется труба диаметром 100 мм с толщиной стенки не менее 4 – 5 мм. Такая же труба потребуется и для патрубка дымохода.

Процесс можно начать с изготовления нижней камеры. Для этого к обрезку 355 мм трубы высотой 115 мм (поз. 2) приваривается вырезанное по окружности дно (поз. 1). Все швы в конструкции печки должны быть абсолютно герметичными.

Верхняя часть этой ёмкости должна быть съемной. Значит, необходимо иметь цилиндр (поз. 3) который бы плотно, почти без зазора, одевался бы на нижний. Подобрать его по стандартным размерам труб – не получится, значит, придется изготавливать самостоятельно. Вырезается металлическая полоса шириной 60 мм, которая с помощью прогрева газовой горелкой и с использованием струбцин огибается вокруг корпуса нижней емкости, а затем проваривается вертикальным швом.

Теперь, по получившемуся кольцу можно точно вымерить и вырезать крышку для него (поз. 4). На ней сразу вырезаются два отверстия – центральное Ø 100 мм (поз. 4.1) для вваривания вертикальной перфорированной трубы, и смещенное к краю, Ø 60 мм – оно будет использоваться для заправки топлива, розжига и регулировки поступления первичного воздуха для горения масла. Готовится сдвижная крышка (поз. 4.3), которая будет закреплена в отверстии (поз. 4.4) с помощью заклепки или болта (поз. 4.5).

Отрезок трубы 100 × 5 мм длиной 360 мм размечается для высверливания в нем отверстий. Верхний ряд должен отстоять от края на 55 мм, нижний – на 20 мм. Необходимо разместить равномерно 6 рядов по 8 отверстий в каждом, так, чтобы они расположились в шахматном порядке. Диаметр отверстий – 9 мм. С обоих концов трубы сразу снимается фаска для дальнейшего приваривания в процессе сборки.

Следующим шагом монтируют верхнюю камеру. Для начала готовят две крышки, которые имеют одинаковые размеры, но различаются по толщине металла – нижняя (поз. 7) – 4 мм, а верхняя (поз. 10) – 6 мм.  В каждой из них вырезается отверстие Ø 100 мм – так, как показано на чертеже. Диаметр этих крышек, безусловно, должен точно соответствовать диаметру используемой толстостенной трубы, из которой вырезается цилиндр высотой 100 мм

Сразу необходимо подготовить и перемычку (поз. 9), которая будет служить для более полного сжигания поднимающихся паров, не допуская их быстрого выхода в дымоходную трубу, создавая тем самым дополнительную камеру дожига.

Сборку начинают с приваривания верхней, более толстой крышки к цилиндру.

После того, как герметичный шов выполнен, устанавливают перемычку с максимальным ее смещением к дымоотводному отверстию, и проваривают с трех сторон.

Теперь можно приварить и нижнюю крышку. Ее отверстие должно быть расположено строго диаметрально верхнему.

Очень точно сверяясь по угольнику, добиваясь перпендикулярности во всех плоскостях, устанавливают, прихватывают, а затем обваривают перфорированную трубу к нижней крышке.

Перфорированная труба должна быть строго перпендикулярна нижней крышке

Затем можно приварить патрубок дымохода к соответствующему отверстию верхней крышки.

С противоположного конца перфорированной трубы, также, с соблюдением перпендикулярности, приваривают крышку нижней топливной емкости.

Приваривание крышки топливной емкости к перфорированной трубе

Для того, чтобы разборная часть нижней емкости не перекашивалась, а также для предупреждения «паразитного» подсасывания воздуха, рекомендуется исполнить уплотнительный бортик. Сделать его можно, изогнув стальную катанку по окружности цилиндра в месте сопряжения верхней и нижней части.

По сути, осталось только приварить ножки (поз. 6) и печку можно считать готовой. Для большей устойчивости печки можно приварить стойку (на схеме – III), которая добавит жесткости конструкции.

Можно при желании ее, после зачистки, покрыть жаростойкой краской и смело эксплуатировать.

Печку можно покрыть жаростойкой краской

Заправлятьее можно через горловину нижней емкости, однако безопасно это можно будет сделать лишь тогда, когда ранее заправленное масло полностью выгорит. Чтобы избежать подобных неудобств при эксплуатации, рекомендуется дополнить такую буржуйку на отработке еще одной «опцией» — приспособлением для контроля за уровнем масла в топочной камере и безопасной дозаправки в ходе работы.

Для этого придется изготовить еще одну открытую емкость, высотой примерно такой же, как и нижняя «кастрюля». Форма этого сосуда особого значения не имеет. Располагаться обе этих емкости будут на общей подставке из двух параллельных металлических уголков.

Итак, получилось два сообщающихся сосуда. По законам физики уровень жидкости в обоих всегда одинаков. Таким образом, хозяин печки всегда видит уровень масляной отработки, оставшиеся в топочной камере, и может без каких бы то ни было проблем пополнить запас топлива, залив его в открытую емкость.

Правда, чтобы обеспечить большую безопасность, лучше предусмотреть еще и защитный экран, который прикроет открытый сосуд от прямого теплового излучения топочной камеры.

Для розжига обычно используют жидкость для каминов (печей), наливают около 100 мл поверх масла в заливную горловину. Туда же опускают зажжённый фитиль их пропитанной той же жидкостью ветоши или бумаги. Должно начаться поверхностное горение, которое через несколько минут приведет к кипению масла, образованию паров и переходу всей буржуйки в ее «штатный» режим работы — это обычно сопровождается характерных гулом.

В рассматриваемой модели использовались готовые детали – обрезки толстостенных труб. Если их найти не удалось, то вполне такую же печку можно сделать и из стального листа, с коробчатыми камерами заправки и дожига, просто соблюдая определенные пропорции их объема применительно к параллелепипеду. Эффективность печки от этого нисколько не пострадает. Толщина используемого материала – такая же, 4 и 6 мм.

Достоинства и недостатки буржуек на отработке

Чтобы эксплуатация буржуйки на отработке не доставляла особых хлопот, необходимо знать ее особенности, достоинства и недостатки, которые обязательно следует учитывать при ее использовании.

К достоинствам можно отнести следующие качества:

  • Печка неприхотлива, не требует вмешательства в свою работу – главное, правильно отрегулировать воздушный зазор на заливной горловине (обычно это составляет 10 – 15 мм). Она обладает хорошей теплоотдачей, способна быстро обогреть закрытое помещение.
  • При правильной эксплуатации такая буржуйка не коптит, из дымоходной трубы не выделяется гари.
  • Печь в определенной степени можно считать пожаробезопасной в том плане, что топливо (отработка) само по себе в обычных условиях никогда не горит, а в камере происходит только дожиг выделяемых им паров.

Однако, немало у подобной схемы и недостатков:

  • Уже упоминалось про шумность работы печки. Кроме того, нельзя избавиться и от характерного запаха. Впрочем, для гаражных условий это не должно иметь большого значения. Иногда мастера находят и иное решение подобной проблемы. Например, устанавливают на верхнюю камеру дополнительный воздушный теплообменник, через который с помощью вентилятора прогоняется воздух, обогревающий соседнее помещение.

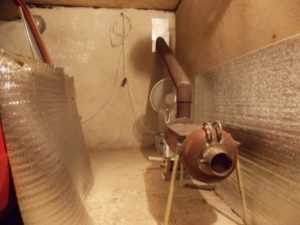

В конструкцию добавлен воздушный теплообменник, подключенный к вентилятору. Поток горячего воздуха отапливает соседнее помещение

  • И камера сгорания (перфорированная труба), и дымоход достаточно быстро зарастают отложениями продуктов сгорания, требуют частой профилактической прочистки.
  • Горящее масло в нижней камере всегда оставляет закоксованный слой, который довольно трудно поддается очистке.

к меню ↑

3.7 Модернизация буржуйки

Установка буржуйки в гаражном помещении подарит тепло и комфорт. Но эффективность этой печи можно увеличить на 10-15%. Вот перечень технических решений:

  • Установка кирпичной рубашки с задней и боковых сторон – об этом мы уже говорили. Толщина составляет полкирпича;
  • Установка дымохода с длинной горизонтальной секцией – она сохранит часть тепла, улетающего в трубу. Ставим печку в одном углу, протягиваем дымоход к другому, после чего выводим наверх;
  • Обшиваем стены стальными листами – они отразят инфракрасное излучение обратно в помещение;
  • Установка стальной рубашки вокруг печи – окружаем буржуйку стальными листами, располагающимися на расстоянии 40-50 мм от её стенок. Такое решение образует конвектор, заставляющий воздух циркулировать по гаражу.

Этого вполне достаточно, чтобы «выжать» из печки максимум тепловой энергии. Занимаясь установкой печи для обогрева гаража, не забудьте позаботиться о покупке огнетушителя.

к меню ↑

3.8 Первый запуск буржуйки

Шиберная заслонка

Шиберная заслонка позволяет контролировать тягу в буржуйке, тем самым влияя на расход топлива и температуру.

Установка завершена – можно выполнить первый запуск. Для этого укладываем внутрь небольшое количество щепы и бумаги, разжигаем огонь. Далее укладываем небольшое количество дров и ждём, пока буржуйка прогреется. Дрова должны быть сухими (не более 15-20% влаги), иначе копоть от них быстро загрязнит всю печку и дымоход. Убеждаемся, что дым исправно уходит в трубу, подкидываем ещё дров, закрываем дверцу топки и открываем дверцу зольника (она работает как поддувало).

Спустя 20-30 минут температура поднимется до комфортной отметки. Для экономии топлива закрываем поддувало – пламя притухнет. Тем самым достигается регулировка температуры. Также можно дооснастить дымоход шиберной заслонкой.

к меню ↑

3.9 Видео: авторская инструкция по изготовлению буржуйки

к меню ↑

4 На что обратить внимание при установке буржуйки?

Нужно понимать, что такое приспособление для обогрева гаража не очень безопасно. А для того, чтобы минимизировать любые риски, следует прислушаться к простым правилам.

  1. Внутреннее покрытие гаража должно быть сделано с материалов, которые стойки к огню (кирпич, штукатурка, плитка, железо);
  2. Не размещать легковоспламеняющиеся предметы вблизи источника тепла;
  3. Материалы для конструирования буржуйки должны быть качественными;
  4. В помещении (гараже) должна присутствовать функционирующая система вентиляции.

Важно! В гараже требуется хорошая вентиляция для притока кислорода. При ее отсутствии огонь будет гаснуть или слабо гореть, а чрезмерное количество углекислого газа может крайне негативно отразиться на организме человека.

к меню ↑

4.1 Где установить печь?

Наиболее оптимальный вариант для установки — в углу той стены, которая находится напротив входа. Таким образом, тепло не будет выходить из гаража. Расстояние между буржуйкой и стеной может быть любое, но для экономии места и эффективности обогрева оптимально делать расстояние в пол метра. Но это только при условии, что стены сделаны из огнестойкого материала. Ежели они деревянные, то отодвинуть печь минимум на метр, а также обложить стену огнеупорным материалом. Под низ буржуйки для гаража можно подложить металлический лист, толщина которого будет составлять минимум восемь миллиметров, или залить бетоном участок пола вокруг обогревателя (полтора метра в радиусе). Это делается для того, чтобы искры, выпадающие с буржуйки не вызвали загорание.

Буржуйка в гаражеОсобое внимание надо отдать отдалению буржуйки от автомобиля. Оно должно превышать два с половиной метра. Если печь будет сильно натопленной, то может возникнуть угроза для покрытия автомобиля.

к меню ↑

4.2 Чем топить печь?

Самый популярный и недорогой материал для топки печи — дрова. Они обладают свойством быстро прогревать любое помещение. Тем более, иногда их можно достать бесплатно. Но при подборе дров, необходимо помнить, что не все они горят одинаково. Их разделяют на две категории:

Быстро горят и дают минимум тепла Медленно горят и дают максимум тепла
  • Лиственница;
  • Ель;
  • Сосна.
  • Береза;
  • Акация;
  • Дуб;
  • Плодовые деревья.

    к меню ↑

    5 Технология эксплуатации

    Во время пользования буржуйкой следует соблюдать важные правила:

    • соблюдают безопасное расстояние между печкой и стенами;
    • дымоход выводить нужно только на улицу;
    • место, где труба выходит наружу, замазывают растворами;
    • рядом с прибором рекомендовано поставить ящик с песком и повесить огнетушитель.

    Эти рекомендации позволят увеличить срок службы печки и повысить безопасность.

    труба вытяжки

    к меню ↑

    5.1 Безопасная установка отопительного прибора

    Крайне важно руководствоваться правилами пожарной безопасности при установке буржуйки. Лучшим местом является дальний угол помещения, противоположный воротам. Дымоход выводят только на улицу.

    Нельзя ставить буржуйку вблизи автомобиля. Минимальное расстояние должно составлять 1,5 метра. По бокам и спереди конструкции лучше всего уложить стенку из кирпича. Это не только обеспечит безопасность, но и увеличит коэффициент полезного действия печи.

    Если стены гаража сделаны из дерева, то печку устанавливают на некотором расстоянии. Саму стену вблизи прибора покрывают металлическим листом или бетонируют. Правильно будет у основания печки прикрепить металлический лист.

    установка отопления

    к меню ↑

    5.2 Заготовка отопительного материала

    Популярным топливом для буржуйки являются дрова. Их нужно хорошенько просушить и распилить. Размер дров должен быть приблизительно 25 см. Хранят дрова в сухом, проветриваемом помещении, защищенном от осадков. Хорошо прогревает помещение дуб, береза, яблоня, вишня. Не стоит использовать ель, сосну. Они дают мало тепла и образуют во время сгорания много сажи.

    машина дров

    к меню ↑

    5.3 Чистка печи

    Печь следует периодически чистить, чтобы в дымоходе не скапливалась грязь и сажа. Для работ приобретают специальный ершик для дымоходов. Но можно приспособление сделать самостоятельно. На конце палки закрепляют щетку с жесткими щетинами:

    • Перед началом работы прикрывают ветошью отверстие в топку.
    • Первоначально делают несколько движений в дымоходе.
    • Затем достают весь накопившийся мусор.

    Все действия проводят аккуратно, чтобы не повредить поверхность конструкции.

    горят ветки

    Как правильно чистить

    Чистят буржуйку достаточно редко. Периодически нужно проверять дымоход, обращая внимание на боровок. Если появилась сажа на стенках трубы, надо его почистить щеткой или ершиком. Щетина должна быть металлическая или из жесткой пластмассы.

    к меню ↑

    6 Техника безопасности

    Печка считается пожароопасной, особенно в гараже, где присутствуют ГСМ. Все что способно быстро воспламеняться, по максимуму отдаляют. Оптимально оградить топочное место экраном, чтобы исключить вероятность вылета искр.

    Как сделать буржуйку в гараж своими руками: чертежи и размеры
    Нельзя топить печь в гараже с открытыми дверцами

    Кроме действующего дымохода, важно позаботиться о хорошей вентиляции. Если чад заполонит пространство гаража, человек способен отравиться.

    Возле печи не сушат промасленную одежду. Запрещено складировать ветошь, пропитанную бензином и другими нефтепродуктами. Нельзя оставлять горящую печь без присмотра, особенно, на ночь.

    к меню ↑

    7 Полезные рекомендации

    Главный недостаток печи-буржуйки заключается в её быстром остывании. Но этот минус довольно просто исправить при помощи кирпичного экрана, который нужно установить по трем сторонам отопительного прибора. Такой экран осуществляет аккумулирование тепла и помещение гаража останется теплым, даже когда печь перестанет гореть.

    Размещать кирпичный экран рекомендуется на расстоянии от пяти до семи см от стен печки. Ни в коем случае нельзя устанавливать его впритык к печи. Также нужно предусмотреть в экране отверстия для вентиляции.

    Вес печи с экраном из кирпичей довольно большой по сравнению с обычными печами-буржуйками. В таком случае целесообразно отвести для нее небольшой бетонный фундамент.


    Выполнить заливку индивидуального фундамента самостоятельно не так уж и сложно.

    Выполнять данный вид работы рекомендуется по следующим этапам:

    • Для начала стоит вырыть углубление, глубина которого составит примерно 50 см. Все остальные размеры будут зависеть от габаритов буржуйки и кирпичного экрана.
    • Далее следует засыпать дно углубления песком (для этого необходимо примерно от 3 до 4 вёдер), а потом поверхность необходимо тщательно утрамбовать. Затем песок засыпается слоем щебенки и тоже утрамбовывается. Слой должен составлять примерно 10-15 см.


    • Полученную поверхность необходимо максимально разровнять, и затем залить замешанным заранее раствором цемента. Залитая поверхность оставляется на сутки, чтобы дать раствору застыть (для надежности можно оставить на пару дней, что даст фундаменту полностью затвердеть).
    • После застывания смеси стоит укрыть фундамент несколькими слоями рубероида.


      После этих действий можно приступать к выкладке кирпичного экрана. Стоит помнить, что первые два ряда кирпича нужно выкладывать сплошной кладкой непосредственно на слой рубероида. В 3–4 ряду кирпичей уже можно делать отверстия для вентиляции. После чего вновь укладывать кирпичи сплошной кладкой.

      Многие мастера советуют устанавливать кирпичный экран без верхнего перекрытия. Это поможет улучшить теплоотдачу.


      Источники


      • https://vdome.club/bez-rubriki/kak-sdelat-burzhuyku-v-garazh-svoimi-rukami-chertezhi-i-razmery.html
      • https://uteplenieplus.ru/kak-uteplit/garazh/burzhujka-dlya-garazha-svoimi-rukami/
      • https://pobetony.expert/poleznye-stati/burzhujka-v-garazh
      • https://sdelai-lestnicu.ru/pechi-i-kaminy/burzujka-dla-garaza-svoimi-rukami-instrukcia-certezi-s-foto
      • https://stroyday.ru/stroitelstvo-doma/pridomovye-postrojki/kak-sdelat-burzhujku-v-garazh.html
      • https://remont-system.ru/pechi-i-kaminy/kak-ustanovit-burzhuyku-v-garazhe
      • https://garazhyk.ru/obustrojstvo/burzhujka-v-garazh
      • https://stroy-podskazka.ru/postrojki/garazh/burzhujka/
      [свернуть]

      Рассчитайте утепление своего дома

      Перейти к расчёту
      Adblock
      detector
