Как рассчитать мощность и производительность вытяжки для кухни

Содержание
  1. Как рассчитать мощность вытяжки?
    1. Для чего нужно вычисление мощности
    2. Чем вытяжка отличается от вентиляции?
    3. Виды вытяжек для кухни
    4. Факторы, влияющие на расчет мощности
    5. Нормы и требования к кухонным вытяжным системам
  2. О правильном выборе вытяжки на кухню
    1. Разногласия при расчете производительности вытяжек
    2. О средней производительности
  3. Как выбрать вытяжку для кухни по мощности
    1. Что влияет на минимально необходимую производительность прибора?
    2. Уровень шума
    3. Габариты вытяжки и способы монтажа
    4. Качество подсветки
    5. Размеры
    6. Дизайн и материал корпуса
    7. Фильтры
    8. Управление
    9. Производители
    10. Зависимость уровня шума от производительности
    11. Дополнительные параметры
  4. Самые мощные кухонные вытяжки
    1. MAUNFELD URANIA 53
    2. MAUNFELD BERTA 90
    3. MAUNFELD LEE 390

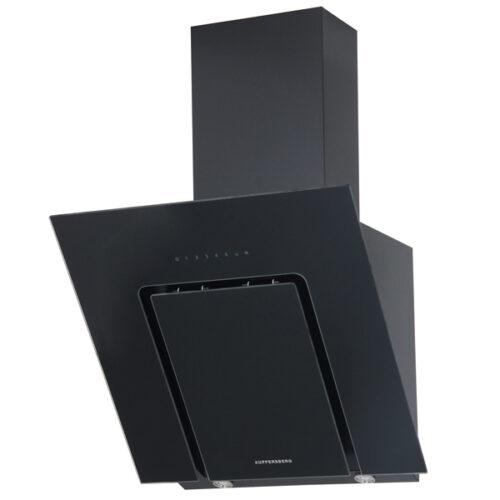

    4. Kuppersberg F660
    5. Elica SPOT PLUS ISLAND IX/A/90

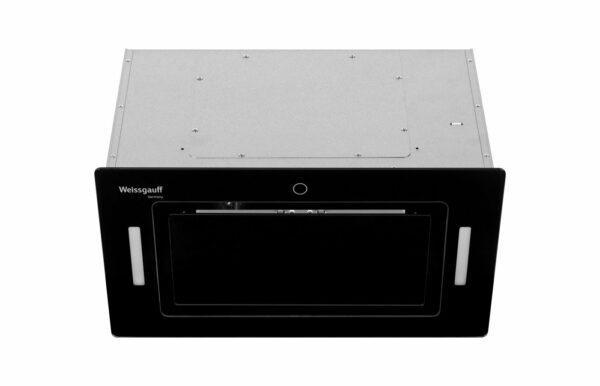

    6. Weissgauff Aura 1200 Remote BL
    7. Jetair Lilly 60 IX
    8. ELIKOR Оникс 60
    9. Faber GLASSY ISOLA/SP EG8 X/V A90
  5. Как произвести расчет мощности вытяжной техники
    1. Простейшая формула расчета по площади
    2. Учет дополнительных факторов
    3. Определение объема помещения.
    4. Выбор кратности воздухообмена.
    5. Влияние формы вытяжки на уровень мощности
    6. Эквивалентный диаметр и скорость на оси всасывания
    7. Порядок расчета вытяжного зонта
    8. Примеры расчета
    9. Подбор кухонной вытяжки
  6. О классической формуле расчета мощности вытяжки
    1. Важные коррективы
    2. Интересные моменты

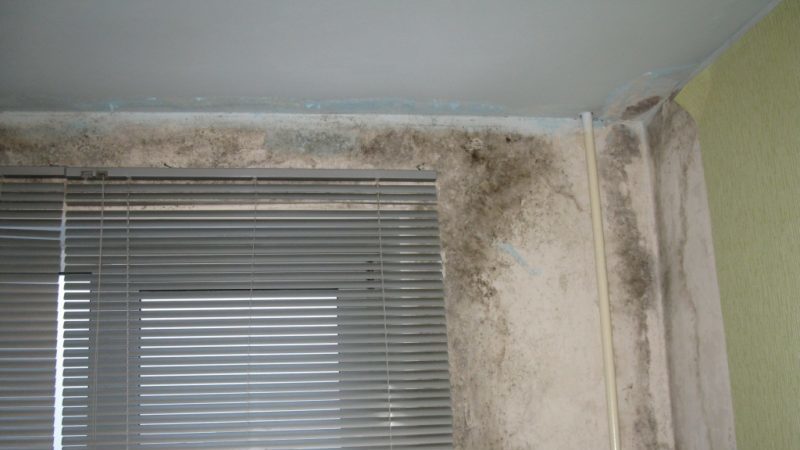

  7. Последствия плохой вентиляции на кухне
  8. Рекомендуемая мощность
  9. Еще некоторые нюансы

Как рассчитать мощность и производительность вытяжки для кухни

Как рассчитать мощность вытяжки?

Говоря о классической (универсальной) формуле расчета мощности вытяжки, стоит вспомнить, что это не единственный вариант, но самый простой, а главное — он работает. Для расчета вам потребуется измерить площадь кухни и высоту, после чего перемножить все данные и умножить результат на коэффициент 10-12 (количество поступившего в помещение нового воздуха за час). Если учитывать нормы СЭС, обновление воздуха за один час должно происходить около 12 раз.

Как рассчитать мощность и производительность вытяжки для кухни

Если необходимо произвести расчет производительности вытяжки, если воздуховод уже забит и его чистка не планируется, нужно получившееся число умножить ещё на два. Покупая новую вытяжку желательно выбирать модель, продуктивность работы которой будет немного превышать получившееся число.

к меню ↑

Для чего нужно вычисление мощности

От производительности двигателя будет зависеть, какое количество отработанного воздуха вытяжка сможет заменить за час и замеряется оно при этом в кубических метрах. Основной задачей данного прибора является уничтожение на кухне специфических запахов, а также своевременное удаление жира, копоти, испарений, которые неизбежно присутствуют при варке и жарении пищи.

Как рассчитать вытяжку на кухне, чтобы при этом производительность соответствовала условиям СНиП. Подобрав и установив вытяжку требующейся мощности, затраты на нее со временем компенсируются за счет сбережения моющих препаратов.

Мощность вытяжки

к меню ↑

Чем вытяжка отличается от вентиляции?

В современных квартирах над кухонной плитой размещен вытяжной зонт, более известный, как вытяжка. Многие домовладельцы убеждены, что этот воздухосборник ответственен за вентиляцию кухни.

Поэтому они с чистой совестью заводят трубу вентканала от вытяжки в вентиляционное отверстие, спроектированное и построенное конструкторами многоэтажки.

Что произойдет, если штатную вентиляцию на кухне перекрыть воздуховодом от вытяжного зонта? Интенсивность воздухообмена в квартире резко снизится.

Монтажники кухонной вытяжки и продавцы кухонных зонтов обычно заявляют обратное. Они скажут: эта техника существенно повысит качество воздухоснабжения дома, ведь у нее мощная вентустановка.

Однако мощность плитной вытяжки никак не связана с вентиляцией. Причина – воздухообмен в квартирах большинства жилых многоэтажек, особенно выстроенных до 2000 года, проектировались с расчетом на приточно-вытяжную вентиляцию.

Устройство вентиляции в доме и вытяжки на кухне
Принцип воздухообмена в многоэтажном доме основан на источниках приточного воздуха (окнах, форточках и пр.) и вытяжных каналов (рис. слева). Последние по вертикали выводятся через все этажи здания. Кухонная вытяжка может быть связана с каналом (рис. справа) или не связана

Уличный воздух поступал через щели оконных рам и входной двери. А каналы вентиляции на кухне, в ванной и санузле использовались для вывода «несвежего» воздуха. Казалось бы – что такого?

Вытяжка на кухне – для вытягивания воздуха. Так почему в нее нельзя «воткнуть» воздуховод от вытяжного зонта? Дело тут в производительности по воздуху.

Как рассчитать и подобрать вытяжку для кухни
Несвязанная с общедомовой вентиляционной системой кухонная вытяжка сбрасывает загрязненный воздух через отдельное вентиляционное отверстие или работает как рекуператор без функции вывода воздушных масс

Каналы воздуховодов в жилых многоквартирных домах рассчитаны на определенную нагрузку. Вообще, пропускные способности любых коммуникаций тщательно вычисляются на стадии проектирования.

И в идеальных условиях (чистые стенки вентканала, отсутствие помех на входе-выходе и пр.) производительность естественной вентиляции в квартире многоэтажки составит 160-180 м3/ч.

к меню ↑

Виды вытяжек для кухни

Вытяжные устройства делятся на несколько типов по способу работы, конструкции и варианту крепления. Разновидность прибора зачастую определяет и степень его производительности, поэтому на первом этапе выбора, стоит помнить об этой закономерности.

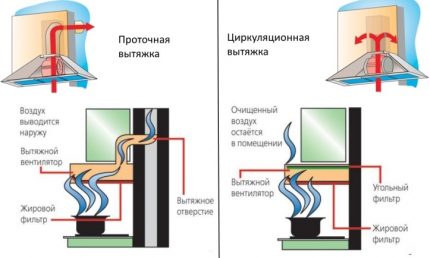

  1. Проточные вытяжки – это модели, оснащённые куполом, которые выводят загрязнённый воздух в общую систему вентиляции через дымоход. Такие вытяжки могут обладать достаточно высокой мощностью.
  2. Рециркуляционные – компактные вытяжки, принцип работы которых состоит в проведении воздушных масс через систему чистящих фильтров. Эти модели, как правило, обладают меньшей мощностью, нежели проточные, они пропускают через себя ограниченный объем воздуха.

виды вытяжных систем

Правила расчёта производительности для вытяжек разного типа несколько различаются. В рециркуляционной системе основным фактором является мощность мотора, а в проточной – эффективность вывода воздуха в шахту вентиляции.

Угловая

Позволяет размещать ее в углу кухни, а по внешнему виду может быть выполнена в самых разнообразных стилях: хай-тек, классическом, ретро и других.

Декоративная

Благодаря широкому выбору моделей и брендов, отличающихся ценой, дизайном, функциональностью и производительностью, можно без труда подобрать для себя подходящий вариант. Такой вид вытяжек наиболее распространен среди покупателей.

Купольные

Загрязненный воздух после попадания в купол такой вытяжки по системе трубопроводов выбрасывается вентиляторами наружу.

Особенности вытяжных устройств купольного типа:

  • Система требует минимума обслуживания, но во время ее работы необходим приток в помещение свежего воздуха извне.
  • Если на кухне установлены современные стеклопакеты, не пропускающие воздух, то на время работы вытяжки может потребоваться открывать окно.
  • К недостаткам данной системы можно также отнести довольно значительные габариты, сложную установку.
  • Такие вытяжки рекомендуется использовать в просторных помещениях.
  • Комплекс коробов и гофрированных соединений должен иметь минимум изгибов, затрудняющих движение воздуха.

Купольная кухонная вытяжка

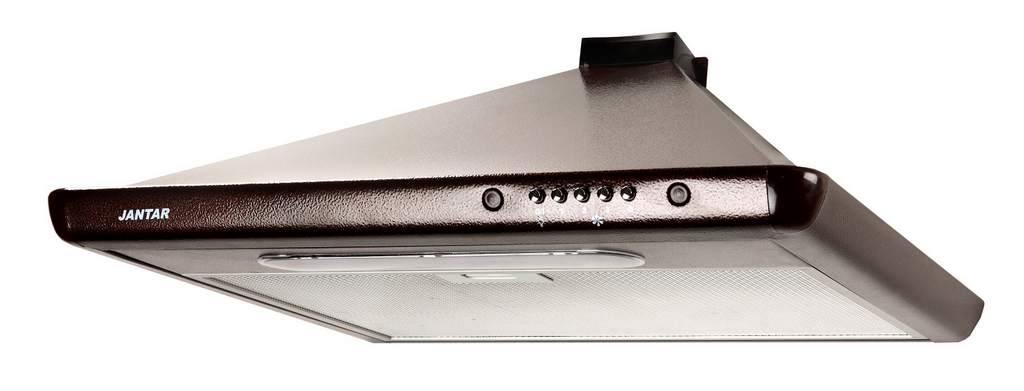

Плоские

Такие вытяжки более компактны, и установить их несложно. В отличие от купольных, они не требуют присоединения к вентиляционным каналам, так как работают по принципу рециркуляции воздуха.

Особенности плоских вытяжек:

  • Не занимают много места на кухне.
  • Требуют регулярного обслуживания: угольные фильтры, отвечающие за нейтрализацию запахов, придется менять каждые 3–6 месяцев в зависимости от интенсивности готовки.
  • Копоть и жир улавливают сменные акриловые или несъемные металлические фильтры. Первые тоже придется регулярно менять, а вторые промывать с помощью моющих средств.Плоская вытяжка для кухни

Встраиваемые

Модели встраиваемого типа лучше покупать еще на стадии планирования общего интерьера кухни. Под них придется подбирать или специально заказывать мебель, в которую будет помещена большая часть вытяжки.

Особенности встраиваемых вытяжек:

  • По своему устройству они очень похожи на купольные, но, как правило, отличаются большей мощностью и меньшим уровнем производимого шума.
  • Большая часть их конструкции будет спрятана внутри мебели, поэтому не придется ломать голову над тем, как гармонично вписать такую вытяжку в общую композицию кухни.

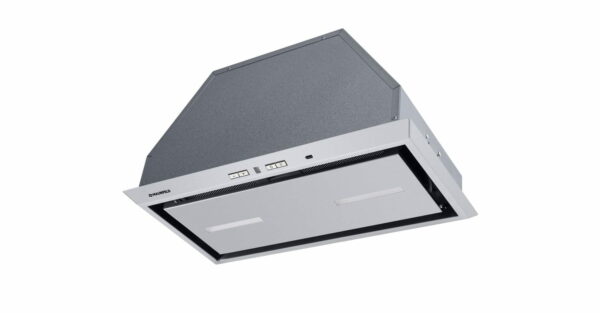

Встраиваемая кухонная вытяжка

Обратите внимание! Даже мощные купольные и встраиваемые вытяжки не смогут обеспечить воздухообмен больше, чем пропускная способность вентиляционного канала квартиры.

В большинстве домов вентканалы могут обеспечить беспрепятственное прохождение не более 180 м3 за час. Поэтому предпочтительней использовать вытяжки, работающие по принципу рециркуляции воздуха, или устройства смешанного типа. Их более высокая стоимость компенсируется независимостью от пропускной способности вентиляции квартиры. Также не надо будет решать проблему поступления свежего воздуха в помещение.

к меню ↑

Факторы, влияющие на расчет мощности

Для вычисления производительности кухонной вытяжки применяется формула:

Q=s × h × 12.

Здесь учитывается лишь размеры комнаты, высота до потолка и кратность воздухообмена. Это правильный расчет, но не полный.

Кроме площади кухни, учитывать необходимо следующие параметры:

  • состав семьи (расход чистого воздуха должен соответствовать санитарным нормам на одного человека);
  • частоту приготовления пищи;
  • какие блюда готовятся (с жирным бульоном или здоровая пища);
  • сечение, длина, материал воздуховодов.

А также на мощность прибора оказывает влияние вид плиты и расположение комнаты. Вот на последних двух параметрах остановимся подробнее.

Тип плиты

Несомненно, площадь и разновидность плиты оказывает влияние на производительность вытяжки. Тип плиты воздействует на количество отходов в виде накипи, гари, попадающих в воздух в момент обжаривания мяса, кипения борща, или здоровой пищи с одними овощами. При этом поступление свежего воздуха в помещение также происходит по-разному. Следовательно, кратность воздухообмена также изменяется.

Рассмотрим подробнее, как это происходит:

  1. Расчет вытяжки для кухни при наличии электроплиты имеет отличие от классического, так как в воздух не проникают продукты горения, кроме пара от готовящейся пищи. Как правило, кратность воздухообмена для данных электроплит повышают при вычислениях с 12 до 15, при этом классическая формула также изменится следующим образом:

Q=S × H × 15.

  1. В то время, когда применяется газовая плита, кратность воздухообмена увеличивается до 20. Это вызвано тем, что кроме испарений, в воздушное пространство над плитой попадают продукты горения в виде гари, копоти, пригара и прочее. Тут формула расчета производительности будет другая: S × H × 20.
  2. Неверно будет утверждать однозначно, что при наличии варочной поверхности площадью в 65 см, вытяжка должна быть производительнее, чем с плитой меньшего размера в 55 см. Однако по логике это можно предположить, ведь большие по площади вытяжки обрабатывают воздушную массу с плиты большей поверхности. Полностью удалить все вредные частицы и запахи от приготовления пищи при небольшой мощности просто невозможно.

Важно не совершить ошибок при вычислении параметров прибора. Произвести вычисления мощности у вытяжки намного проще, если учитывать главные аспекты.

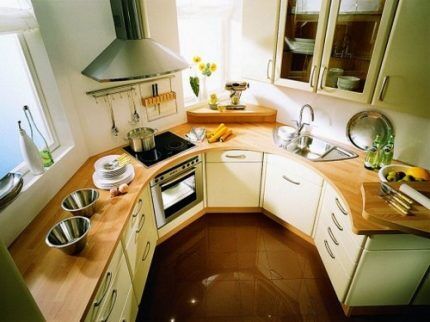

Расположение кухни

Расчет мощности вытяжки

Вычисляя производительность кухонной вытяжки, учитывается вид, площадь и изолированность ее. Это может быть: квартира в виде студии, кухня и гостиная одновременно, отдельная кухня. А также в проеме вместо двери иногда устанавливается арка, или дверь бывает постоянно открыта, в таком случае нужно учитывать и эти параметры.

Здесь кухня, так или иначе, совмещается с соседним помещением, поэтому условия к вычислению производительности вытяжки увеличиваются в несколько раз. Таким образом, рассчитывая мощность устройства, нужно учитывать и эти дополнительные параметры в смежной комнате, тем самым полностью обеспечивая свежим воздухом своих домочадцев.

Среди пользователей существует мнение, что на небольшой кухне достаточно вытяжки с маленькой мощностью. Но ведь в маленькой комнате быстрее расходятся запахи, значит больше количество загрязненного воздуха.

Соответственно, чтобы воздух был чистым, должен чаще происходить воздухообмен. Однако вытяжка с малой мощностью просто не сможет этого обеспечить, либо двигатель будет работать с перегревом и рано или поздно сгорит.

Режим работы вытяжки

В зависимости от того, куда девается отработанный воздух, выделяют два таких режима:

  • вентиляционный;
  • рециркуляционный.

В первом случае воздуховод вытяжки обязательно подключается к вентиляционному каналу дома или выводится напрямую на улицу. Здесь следует учитывать состояние вентиляционной шахты. И если она загрязнена — делать запас мощности больше стандартного. Некоторые специалисты вообще рекомендуют умножать результат на 2. Но перестараться тоже нельзя. Излишнее давление в вентиляции и вам никакой пользы не принесёт, и соседям по стояку может создать проблемы.

Вентиляционная вытяжка

Второй режим работы не предполагает подключения воздуховода к внешним системам. Что это значит? Воздух никуда из помещения не девается. Просто при такой системе используется дополнительный фильтрующий элемент, через который проходит «грязный» поток. После чего уже очищенный от нежелательных примесей он снова возвращается в комнату. При этом дополнительный фильтр создаёт дополнительное сопротивление циркуляции. А, значит, снова необходимо увеличивать мощность где-то на 30–40%.

Рециркуляционная вытяжка

С мощностью вроде бы закончили. Можно на этом остановиться, но лучше вспомнить ещё об одной характеристике работы вентиляционных приборов. Есть у них побочный эффект, о котором тоже нельзя забывать, рассчитывая производительность вытяжки для кухни.

к меню ↑

Нормы и требования к кухонным вытяжным системам

Вне зависимости от модели вытяжки для кухни, она не предназначена для вентилирования комнаты. Ее функция — отводить загрязненный воздух от поверхности плиты. Ей недоступно пространство под потолком, поэтому следует выбирать модель в зависимости от размеров и типа варочной поверхности.

Важно! Производительность вытяжки измеряют в м³/ч. Еще ее называют мощностью. Однако этот показатель нельзя путать с потребляемой мощностью, измеряемой в ваттах (Вт).

Производительность соотносится с санитарными нормами. За час работы оборудование должно обновлять воздух в кухне минимум 10 раз. Средний показатель для расчетов принимается из диапазона 10-15. Обычно он равен 12.

Если хозяева квартиры курят на кухне, производительность вытяжки увеличивают на 15-30%.

к меню ↑

О правильном выборе вытяжки на кухню

Правильный расчет производительности вытяжки для кухни и ее мощности – решает значительно больше проблем, нежели нам кажется:

  • Неприятные запахи при подгорании;
  • Неизбежность испарений от нагревательных приборов;
  • Надоедливый налет на потолках и стенах кухни и т.д.

Все эти проблемы решаются при помощи установки кухонной вытяжки.

Сюда же следует добавить что вытяжка дает:

  • Чистый воздух (очень важный аспект для всей семьи, особенно, для аллергиков);
  • Экономию денежных средств на частые косметические ремонты помещений и мебели (из-за повышенной влажности);
  • Экономию времени во время генеральной уборки (налет).

Сопоставив все эти «за» и «против», вы начнете понимать, что очень важно выбрать именно ту вытяжку, которая необходима для вашей квартиры.

к меню ↑

Разногласия при расчете производительности вытяжек

При расчете производительности вытяжек для кухни часто наблюдается определенная путаница.

Разные производители, указывая параметры приборов опираются на разные способы:

  • некоторые декларируют «голую» турбинную производительность;
  • другие говорят о о реальных замерах для каждой конкретной модели.

Знайте!
Солидные брендовые компании в каталогах стараются указать все существующие параметры, опираясь на все виды испытаний.
Основным же параметром принято считать свободный поток воздуха для каждой отдельно взятой модели.

расчет мощности вытяжки для кухни

В рециркуляционных втяжках не забывайте производить замену угольных фильтров раз в пол года.

к меню ↑

О средней производительности

Перелопатив массу статей на данную тему может показаться, что расчет вытяжки для кухни на производительность – дело довольно легкое. Всего-то и нужно: объем кухни умножить на 10 (рассчетный коэффициент).

Хотя, этот показатель возможно увеличить до 12 и более при том условии, что вы часто и много будете готовить, либо являетесь любителем покурить на кухне.

Средний показатель производительности выбранной вами кухонной вытяжки должен соответствовать 600 м3 в час, не менее. Производительность следует рассчитывать кубометрами воздуха за час времени, которые сможет перегнать вытяжка. Средний показатель производительности вытяжки соответствует 300-600 м3 в час.

к меню ↑

Как выбрать вытяжку для кухни по мощности

Внешние данные и дополнительные элементы не главные показатели. На первом месте стоят технические данные и объемы очищаемого воздуха. Производительность вытяжки рассчитывается в кубометрах/час, а потребляемая мощность — в киловаттах, затрачиваемых на работу прибора. За час оборудование должно обновить весь воздух в комнате минимум десять раз.

Мощность вытяжки зависит от ее производительности. Чем мощнее вентилятор, тем больше воздуха прогонит сквозь себя вытяжка. Традиционный расчет мощности создан для циркуляционных моделей. Формула производительности проста.

Нужно умножить площадь кухни на высоту потолка и на коэффициент 12. Если в доме установлена газовая плита, то коэффициент меняют на 20. Последняя цифра является санитарной нормой поглощаемых кубов воздуха в жилых домах. К готовому значению прибавляют 20% запаса мощности.

Такая формула рассчитает идеальные условия для:

  • кухонь с маленькими электроплитами;
  • закрытых помещений;
  • небольшой комнаты прямоугольной формы.

Если в комнате установлен арочный проем или дверь всегда открыта, то вычисления делают исходя из площади коридоров.

Приборам с вытяжной системой требуется провести расчет сечения воздуховода. В панельных квартирах сечение вентиляционных каналов составляет 12,5 см. Этого достаточно, чтобы прогнать около 400 кубометров воздуха. Вытяжка с большей производительностью не справится со своей задачей.

Техника с высокой мощностью обладает существенным недостатком: высоким уровнем шума. В большинство моделей установлены асинхронные электродвигатели, которые работают тише других бытовых приборов. Но если включить вытяжку на полную мощность, то шум вызовет неприятные ощущения. В дом, где есть маленькие дети, лучше установить тихое устройство. Наклонные модели имеют пониженный уровень шума и высокую мощность.

к меню ↑

Что влияет на минимально необходимую производительность прибора?

При выборе вытяжного устройства с минимальными показателями производительности учитывают множество факторов, такие как тип варочной поверхности, особенности планировки кухонного пространства и расположения воздуховода.

Варочная поверхность

Для корректировки формулы, в зависимости от типа варочной поверхности, используют определенные коэффициенты:

  • Для электрических плит установлен показатель 1,5.
  • При расчете мощности вытяжки для газовой поверхности применяют коэффициент 2,0. Показатель обусловлен присутствием в воздухе не только испарений пищи, но и продуктов сгорания газа.

Так, минимальная мощность оборудования для кухни 12 м² и высотой потолков 2,7 м с электрической плитой равна 486 м³/ч, а с газовой плитой — 648 м³/ч. Чтобы комфортно использовать прибор в режимах средней производительности, вытяжка на кухне должна быть мощностью в диапазоне 600-800 м³/ч.

Она должны иметь размеры, равные габаритам варочной поверхности. Лучше выбрать устройство с большими показателями ширины.

Тип вытяжной системы

Если воздуховоды соединить с вентиляционным каналом квартиры, можно нарушить естественный воздухообмен. Вытяжка, помещенная над плитой, не сможет устранять загрязненный воздух, скапливающийся у потолка.

При выборе рециркуляционной системы производительность прибора имеет особое значение, ведь воздух не уходит из кухни, а возвращается в помещение. Давление воздушных масс увеличивается при прохождении через фильтры, что снижает производительность устройства.

Каждый поворот вентканала снижает мощность системы на 10%. Учитывая наличие фильтров в рециркуляционной системе, к расчетной производительности вытяжки добавляют 30%. Даже учитывая простоту установки такой системы, многие владельцы квартир предпочитают вариант с отводом.

Важно! При подсоединении вытяжки к воздуховоду добавляют коэффициент запаса мощности 1,3. В случае установки угольных фильтров он увеличивается до 1,7.

При работе прибора в вытяжном режиме учитывают пропускную способность воздуховода. Можно увеличить объем прокачиваемого воздуха, увеличив мощность, однако возрастет шум и начнет перегреваться электродвигатель.

Стандартный вентканал имеет диаметр 125 мм. Через него легко проходит 400 м³/ч. Мощная вытяжка в таком случае окажется неэффективной. При упрощенном расчете мощности оборудования для небольшой кухни стоит обратить внимание на маломощное устройство. Однако для совсем маленькой комнаты (9 кв. м.) придется выбрать модель мощнее расчетной. Это обусловлено тем, что небольшие помещения быстрее заполняются запахами.

Особенности планировки кухни

Выбирая кухонное оборудование, особое внимание обращают на площадь изолированного помещения. Оно должно быть ограничено дверьми, окнами и стенами. Если дверь в кухню не закрывается, или помещение объединено с гостиной, для расчета площади прибавляют показатели смежной комнаты. В результате получается большее число, к примеру, 20 кв. м.

Поскольку запахи при приготовлении пищи распространяются быстро, требования к производительности кухонной вытяжки резко увеличиваются при объединении нескольких помещений.

к меню ↑

Уровень шума

Уровень шума, который производит вытяжка, может доставить определенные неудобства. Поэтому лучше иметь возможность «послушать» вытяжку в магазине (однако и тут несложно ошибиться, ведь уровень фонового шума в торговом зале будет существенно выше, да и габариты магазинных помещений сильно отличаются от габаритов домашней кухни).

Нормально работающая купольная вытяжка создает шум на уровне 50 децибел. Его можно сравнить с негромким разговором на расстоянии 3 метров. Если выбранная вами вытяжка шумит громче — стоит серьезно задуматься о целесообразности такой покупки.

к меню ↑

Габариты вытяжки и способы монтажа

По способу крепления вытяжки делятся на несколько типов:

  • Подвесной: такие вытяжки крепятся к нижней плоскости настенного шкафчика либо кухонной полки. Они обычно имеют плоскую и прямоугольную форму и небольшие габариты. Их просто смонтировать, однако в силу небольших размеров фильтры в таких вытяжках придется менять чаще.
  • Встраиваемый: такие вытяжки монтируются внутри кухонной подвесной мебели, благодаря чему их можно полностью скрыть от людских глаз. Встраиваемые вытяжки чаще всего можно встретить на небольших кухнях — там, где приходится экономить место.

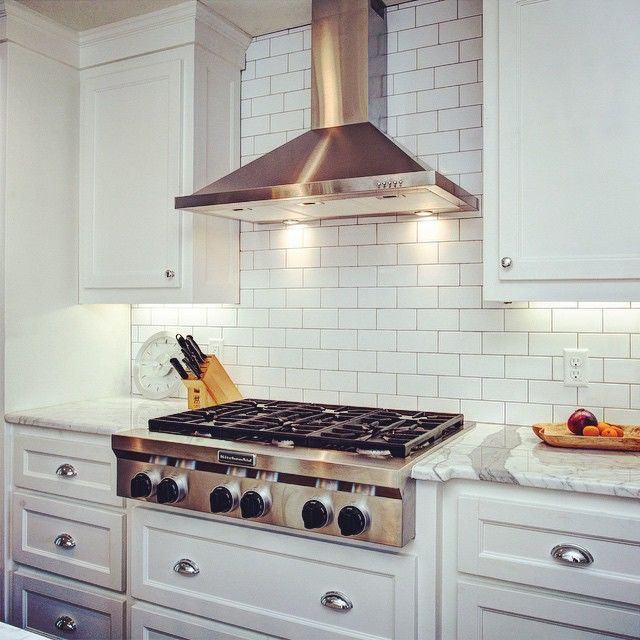

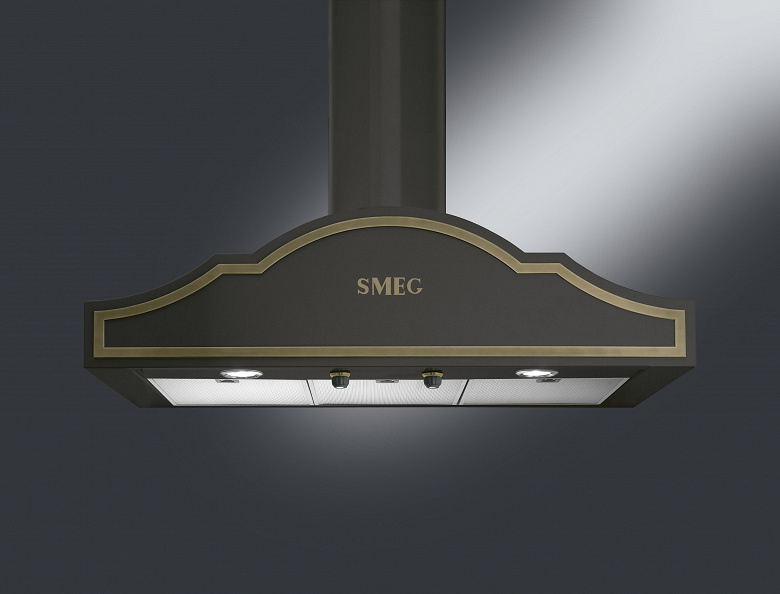

  • Каминная, или купольная вытяжка хорошо знакома всем: именно ее можно чаще всего увидеть в городских квартирах, особенно там, где готовят много и часто.
  • Настенная вытяжка крепится к стене непосредственно над кухонной плитой.

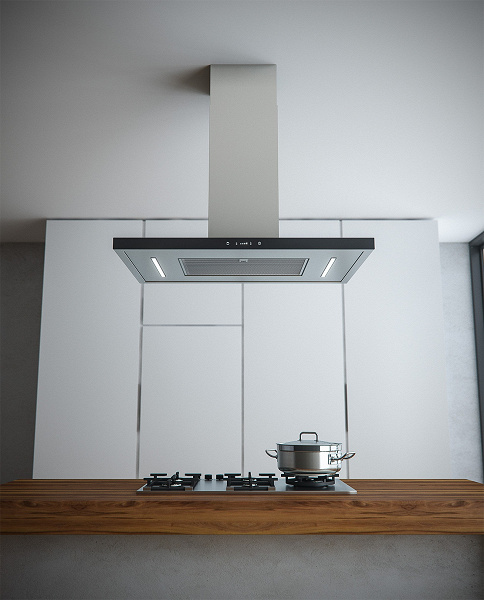

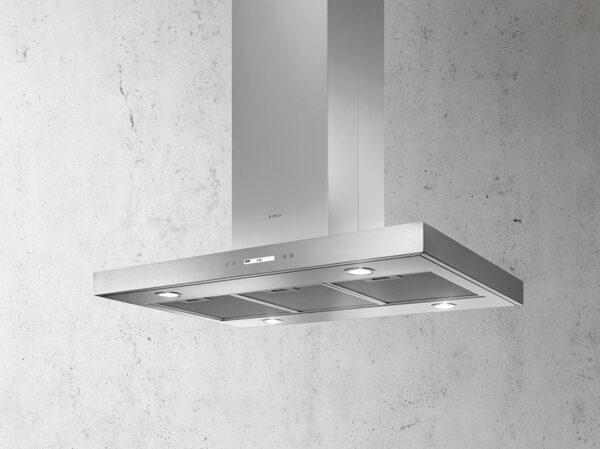

  • Островная вытяжка, напротив, предназначена для монтажа на потолке, над плитой расположенной в зоне кухонного «острова», находящегося в центре комнаты.
  • Отметим также более редкие угловые вытяжки (предназначенные для установки в углу помещения) и телескопические, с выдвижным элементом забора воздуха (такие вытяжки устанавливаются в навесной шкаф, но отличаются крайне невысокой мощностью).
  • Последнее веяние моды — выдвижные вытяжки, встраиваемые в столешницу. Такие приборы обойдутся существенно дороже традиционных вытяжек, зато позволят полностью спрятать прибор под столешницу (тем самым освободив место над плитой). Современнее этого — разве что вытяжки, встроенные непосредственно в варочную поверхность.

Как рассчитать мощность и производительность вытяжки для кухни

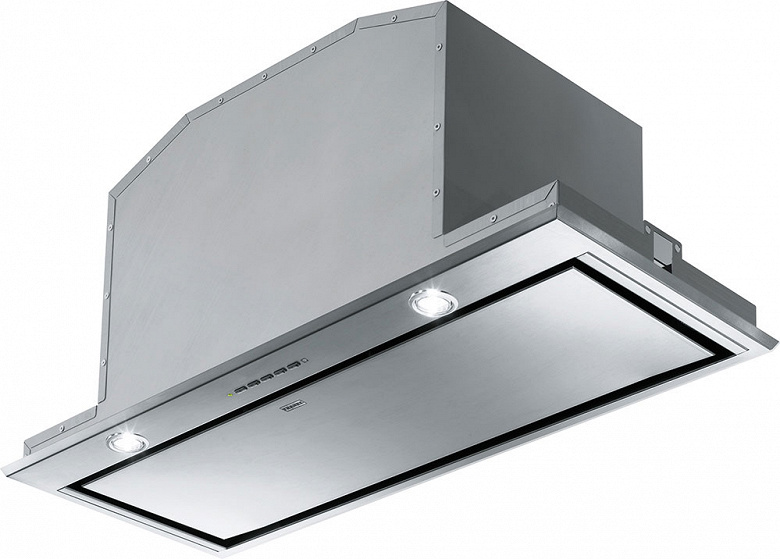

Встраиваемая вытяжка Box Plus LED FBI 737 XS LED с легкостью спрячется внутри кухонной мебели

Габариты вытяжки следует подбирать, руководствуясь габаритами варочной поверхности и здравым смыслом: в общем случае считается, что вытяжка по ширине должна быть не меньше варочной поверхности (больше — можно). В идеале длина и ширина вытяжки должны совпадать с соответствующими размерами плиты или варочной поверхности. Это не только обеспечит оптимальную работу прибора, но также будет выглядеть наиболее эстетично. Сегодня производители выпускают вытяжки шириной от 45 до 90 см. Наиболее популярными являются модели с шириной корпуса 50, 60 и 90 см.

Как рассчитать мощность и производительность вытяжки для кухни

к меню ↑

Качество подсветки

Когда мы рассматривали варианты освещения кухни, то говорили, что подсветку рабочей зоны лучше всего осуществлять с помощью лампочек на панели вытяжки.

При выборе техники обращайте внимание на то, чтобы подсветка была качественной и для этого использовались галогенные либо светодиодные лампы.

Данные источники света дают наиболее качественный световой поток, что особенно важно при приготовлении пищи.

к меню ↑

Размеры

Перед посещением магазина бытовой техники следует измерить кухонную плиту. Необходимо знать ее длину и ширину. Вытяжка в ширину должна быть немного больше, чтобы поглощать весь грязный воздух. Чаще всего габариты приборов варьируются от 45-ти до 90 см.

Учитывают и высоту крепления. Для газовых плит вытяжная система крепится на высоте 70-ти см, а для электрических — 80-ти. Чтобы правильно подобрать размер корпуса, необходимо учесть, не будет ли выходить воздух за рабочую область. Дизайн современных моделей отлично продуман: не нужно бояться, что вытяжка будет громоздко смотреться.

к меню ↑

Дизайн и материал корпуса

Выбор внешнего вида вытяжки обусловлен двумя факторами: привлекательностью дизайна и простотой в уходе (повседневной очистке). На рынке представлено множество моделей, поэтому нет никаких сомнений, что каждому повару удастся подобрать именно такую вытяжку, которая будет здорово смотреться на его кухне. А вот с очисткой могут возникнуть сложности. Поэтому лучше не выбирать вытяжки, корпус которых сделан из дешевого термостойкого пластика, и остановить свой выбор на эмалированных, а лучше — на металлических корпусах, которые окажутся более долговечными и простыми в очистке. Альтернатива в виде закаленного стекла является внешне привлекательной, но это дорогое решение, не слишком удобное в повседневном уходе.

Как рассчитать мощность и производительность вытяжки для кухни
Дизайнерские решения, как, например, у Smeg KC90AO, могут выглядеть довольно необычно

к меню ↑

Фильтры

Они могут быть грубой и тонкой очистки. Фильтры грубой очистки задерживают частички жира. Это металлические многоразовые сетки, которые моются  по мере загрязнения. Дополнительный фильтр – это одноразовая сетка из синтетического материала. Её нужно менять по мере загрязнения, поскольку сетка, которая выработала свой ресурс, негативно влияет производительность. Фильтры тонкой очистки – угольные. Их покупают отдельно. Частота их замены зависит от того, частотности работы при циркуляции.

к меню ↑

Управление

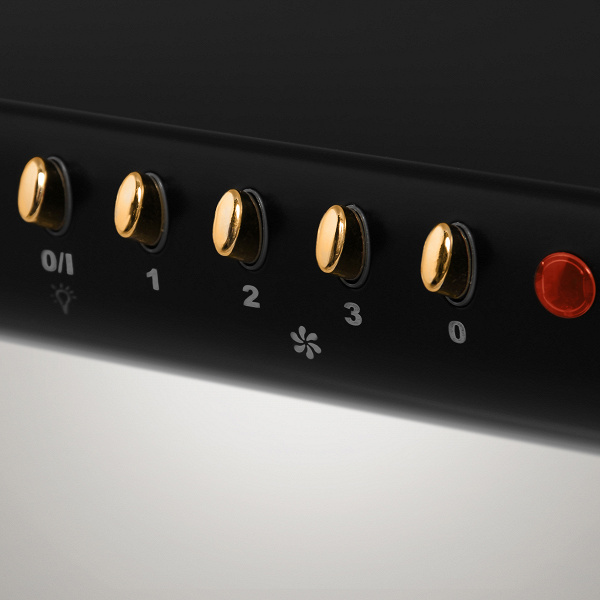

Управление вытяжкой может быть механическим либо электронным (например, сенсорным). В первом случае переключение режимов работы и системы освещения осуществляется с помощью механических кнопок, во втором — с помощью электронной системы, нередко оснащенной дисплеем с индикацией выбранного режима работы.

Основные достоинства электронной системы управления (помимо эстетических) — возможность установки таймера включения и отключения вытяжки. Более продвинутые модели могут автоматически изменять свой режим в зависимости от степени загрязненности воздуха, а некоторые даже допускают удаленное управление посредством специального пульта или смартфона. Необходимость в наличии или отсутствии подобных функций остается на усмотрение покупателя.

Среди дополнительных (необязательных) режимов можно отметить интенсивный режим, при котором вытяжка некоторое время работает на максимальной мощности, после чего переходит в один из стандартных режимов, и режим интервальной работы, подразумевающий периодическое включение вытяжки на заранее установленное время.

Как рассчитать мощность и производительность вытяжки для кухни
Как рассчитать мощность и производительность вытяжки для кухни

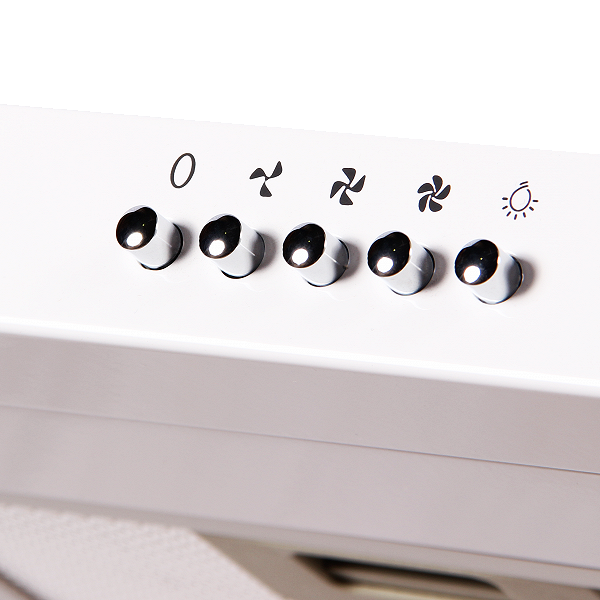

Управление у большинства вытяжек остается стандартным — понятным даже неискушенному пользователю

Освещение, предусмотренное в большинстве вытяжек, поможет осветить варочную поверхность, а также может стать самостоятельным элементом интерьера. В большинстве вытяжек используются стандартные лампы с цоколем Е14, однако в соответствии с последними директивами Евросоюза, касающимися экономии электроэнергии, в ближайшем будущем все вытяжки перейдут на более экономичные светодиодные лампы. При желании можно подобрать вытяжку, позволяющую регулировать интенсивность освещения или даже допускающую направленное освещение определенной кухонной зоны.

Также стоит упомянуть вытяжки, готовые к совместной работе с варочными панелями. Естественно, совместимость здесь сохраняется на уровне производителя: он должен быть одним и тем же. Такими вытяжками, фактически, управляет сама варочная поверхность: она решает, какой режим будет в данный момент оптимальным, исходя из задействования своих ресурсов.

к меню ↑

Производители

Чтобы покупка прослужила долго и при этом Вы обошлись без лишних переплат, рекомендуем серьезно подойти к выбору производителя техники. Не знаете, какую фирму вытяжки выбрать для кухни в 2018 году? К Вашему вниманию рейтинг наиболее качественных брендов, занявших лидирующие позиции на мировом рынке:

  • Bosch (Бош)
  • Siemens (Сименс)
  • Kuppersberg (Куперсберг)
  • Best (Бест)
  • Zanussi (Занусси)
  • Elica (Элика)
  • Gorenje (Горенье)
  • Samsung (Самсунг)
  • Hansa (Ханса)
  • Kronasteel (Кронастил)

Данные ТОП- фирм прославились хорошим качеством, однако перед покупкой рекомендуем Вам ознакомиться на тематических форумах с отзывами о выбранной модели. Даже лидеры продаж могут выпустить не совсем удачные модели, которые доставят больше проблем, чем комфорта!

к меню ↑

Зависимость уровня шума от производительности

При увеличении мощности возрастает и уровень шума работающей системы. Если он слишком высок, человек на кухне быстро утомляется, что приводит к ухудшению его состояния и качества пищи.

Современное оборудование производит шум в диапазоне 40-45 Дб. В бытовых вытяжках устанавливают асинхронные двигатели, работающие значительно тише многих пылесосов и дрелей. Однако звук работы устройства начинает доставлять дискомфорт при повышении режима производительности.

tablica

Оптимальный вариант — приобрести вытяжку с возможностью регулировки мощности. Полностью бесшумное устройство найти не получится, несмотря на старания разработчиков современной климатической техники.

Важно! Для снижения шума эксплуатации вытяжного оборудования его регулярно обслуживают. Для фильтров и воздуховодов требуется своевременная очистка.

Для удаления запахов из кухни подбирают вытяжное оборудование оптимальной мощности. Учитывают площадь помещения, тип плиты, особенности вентиляционной системы. Важно учитывать основные факторы, чтобы не купить более мощное, но неэффективное устройство.

к меню ↑

Дополнительные параметры

Ну и последнее, о чем хотелось бы рассказать – как правильно выбрать вытяжку в кухню по дополнительным функциям. Рекомендуем учитывать советы профессионалов, которые сэкономят Ваши деньги и в то же время позволят подобрать наиболее подходящую модель по цене и качеству:

  • Если позволят толщина кошелька, расщедритесь на модель с современной функцией – автоматического переключения скоростей. Специальный датчик на корпусе будет реагировать на появление копоти и включать подходящую скорость вентилятора на основании плотности воздуха. Действительно очень удобное дополнение для современной вытяжки 2018 года.
  • Новая техника может иметь такую функцию, как создание воздушного потока, перенаправляющего поток воздуха от передней панели прям к вентилятору. В этом случае испарения не смогут распространяться за рабочую зону вытяжного вентилятора.
  • Не забываем про безопасность, слишком загрязненный фильтр может негативно повлиять на производительность техники к тому же жир может воспламениться и стать причиной пожара. Именно поэтому лучше выбрать безопасную модель с аварийной индикацией и защитным отключением при возникновении угроз.
  • «Остаточный ход» оставляет вентилятор включенным в замедленном режиме на 10-20 мин после отключения вытяжки. Такая функция позволяет более эффективно очистить воздух от испарений.
  • Интервальное включение обеспечивает свежесть в кухне за счет того, что вентилятор будет включаться несколько раз (либо один) в час.

Вот и все дополнительные параметры, которыми может обладать современная вытяжка для кухни. Если есть лишние деньги, рекомендуем выбрать модель с перечисленными функциями. В то же время если они не понадобятся Вам, не нужно переплачивать за бесполезные дорогостоящие функциональные возможности.

к меню ↑

Самые мощные кухонные вытяжки

Выше были приведены расчеты оптимальной мощности вытяжки. А теперь приведем топ-5 самых мощных моделей 2021 года.

к меню ↑

MAUNFELD URANIA 53

Компания из Великобритании разработала одну из самых высококачественных моделей премиум-класса, которая обладает большим количеством преимуществ по сравнению с изделиями конкурентов. При этом она не испортит вид кухни, так как полностью в нее встраивается. Несмотря на это, управление устройством очень простое и не вызывает никаких неудобств.

Как рассчитать мощность и производительность вытяжки для кухни

Электронное управление организовано с помощью кнопок и дисплея. Кроме того, переключать режимы работы вытяжки можно дистанционно, ведь она оснащена ПДУ.

Что касается мощности, то по данному параметру Урания считается одной из самых лучших. При ширине всего в 60 см она способна очищать до 1250 кубических метров воздуха в час.

Также стоит отметить и другие достоинства модели: наличие LED-подсветки, таймера и четырех скоростных режимов работы. Кроме того, новая модель получила периметральную систему всасывания и функцию проветривания в автоматическом режиме.

к меню ↑

MAUNFELD BERTA 90

Островная вытяжка их нержавеющей стали выполнена в футуристическом дизайне. Позволяет работать как в режиме отведения воздуха, так и в циркуляционном. Жировой фильтр сделан из алюминия, он отлично задерживает копоть. Галогенные лампы хорошо освещают рабочую поверхность. Универсальный внешний вид позволяет поместить ее как над островком, так и у стены. Мощный двигатель 35 кВт работает бесшумно. Кнопочное управление позволяет выбрать одну из трех скоростей. Производительность составляет 1050 м3/ч, что позволит очистить воздух на кухне большой квадратуры. Уровень шума при этом очень низок. Угольный фильтр не входит в комплект.
MAUNFELD BERTA 90

к меню ↑

MAUNFELD LEE 390

Вытяжка островного типа представлена в двух цветах: белом и черном. Металлический корпус легко очистить от загрязнений. Производительность прибора составляет 1050 м3/ч. Сенсорное управление включает функцию таймера. 4 светодиодных лампы делают процесс приготовления более комфортным. Вытяжка работает в двух режимах скоростей. Максимальная ширина варочной панели, при которой прибор будет нормально функционировать, составляет 90 см. При высокой мощности мотора максимальный уровень шума составляет всего 49 дБ.
MAUNFELD LEE 390

к меню ↑

Kuppersberg F660

Кухонная вытяжка каминного типа, которая, обладая не слишком высокой стоимостью, может похвастаться хорошей производительностей. 900 кубических метров очищаемого воздуха в час ставят ее на уровень выше остальных конкурентов. Работать с моделью очень удобно. Она обладает простым и понятным сенсорным управлением, с помощью которого легко регулировать работу устройства. Настраивать вытяжку можно под любые условия – у нее есть пять скоростей работы.

Как рассчитать мощность и производительность вытяжки для кухни

Другими достоинствами модели являются отличный дизайн, низкий уровень шума при работе и наличие пульта дистанционного управления. Кроме того, можно настроить таймер, благодаря которому устройство будет включаться и выключаться автоматически.

к меню ↑

Elica SPOT PLUS ISLAND IX/A/90

Довольно мощная вытяжка, которая при этом обладает отличным функционалом. Мощность модели позволяет ей очищать около 1200 кубических метров воздуха в час. Корпус устройства выполнен в минималистическом стиле. У вытяжки имеется таймер, индикатор, показывающий уровень загрязнения фильтра. Также стоит отметить наличие антивозвратного клапана и приятной подсветки. Благодаря наличию небольшого экрана и сенсорной панели управлять функциями вытяжки очень просто. Настройки можно подобрать под конкретного пользователя.

Как рассчитать мощность и производительность вытяжки для кухни

Важно обратить внимание на наличие интенсивного режима. Его можно использовать для устранения особо сильных запахов, которые могут возникнуть при жарке рыбы. При включении этой опции вытяжка быстро очищает загрязненный воздух, после чего возвращается в стандартный режим работы.

Кроме относительно высокой стоимости, отметить какие-либо другие недостатки у вытяжки сложно. Высокий уровень шума ожидаем при такой мощности.

к меню ↑

Weissgauff Aura 1200 Remote BL

Мощная вытяжка, при разработке которой были использованы практически все современные технологии. Она способна очищать 1200 кубических метров воздуха за час. Модель является полностью встраиваемой, поэтому не займет много места на кухне и впишется в любой дизайн. Из преимуществ стоит выделить удобное сенсорное управление и наличие дистанционного пульта. Кроме того, вытяжка обладает следующими преимуществами:

  • периметральная система всасывания;
  • эффективность – может работать в очень больших помещениях;
  • цифровой дисплей с крупной индикацией;
  • три скоростных режима и таймер автоматического отключения.

Как рассчитать мощность и производительность вытяжки для кухни

Также вытяжка может работать в рециркуляционном режиме. Для этого необходимо дополнительно приобрести специальные угольные фильтры. Основным минусом является довольно высокий уровень шума, но, как и в случае с предыдущей моделью, это обусловлено ее мощностью.

к меню ↑

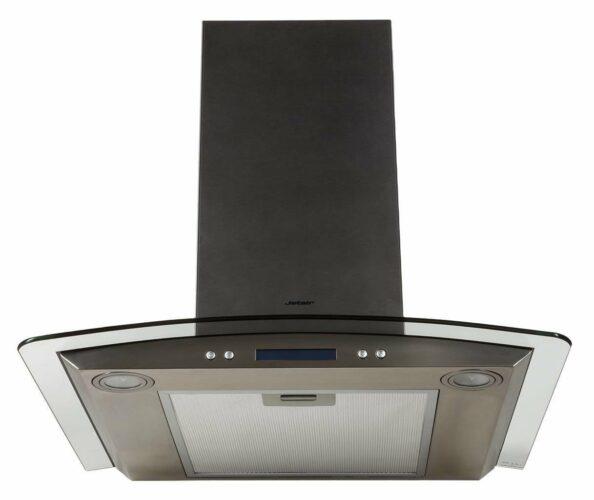

Jetair Lilly 60 IX

Вытяжка каминного типа, которая обладает современным приятным дизайном. Она подойдет для кухни большого размера, так как способна очищать за час до 1200 кубических метров воздуха.

Как рассчитать мощность и производительность вытяжки для кухни

Помимо этого, модель обладает большим количеством преимуществ: наличие антивозвратного клапана и индикатора загрязнения фильтра, возможность работы в режимах отвода и рециркуляции. Удобный дисплей и кнопочное управление позволяют максимально комфортно работать с вытяжкой.

У модели имеется три режима скоростей, которые можно настроить для конкретных целей. К основным недостаткам пользователи относят высокий уровень шума и потребляемую мощность.

к меню ↑

ELIKOR Оникс 60

Тихая наклонная вытяжка отличается оригинальным внешним видом. Высокий уровень производительности позволяет всасывать даже самые едкие запахи. Обладает четырьмя режимами, самый высокий из которых убирает загрязненный воздух за считаные минуты. Алюминиевый фильтр задерживает копоть и жир. Рабочее место будут освещать две яркие лампы. Сенсорные кнопки защищены стеклом, которое обеспечивает безупречное переключение скоростей. Уровень шума в турборежиме составляет 59 дБ. Таймер на 15 минут всасывает остатки запахов после окончания работы варочной панели.

ELIKOR Оникс 60

к меню ↑

Faber GLASSY ISOLA/SP EG8 X/V A90

Самая мощная островная вытяжка из списка. Полностью избавит от продуктов горения, жира и копоти. Встроенный диффузор подавляет шум и обеспечивает эффективность даже с проблемным воздуховодом. Есть возможность установки дополнительных фильтров очистки. Модель предусматривает 3 скоростных режима. Максимальный уровень шума составляет 68 дБ. Дизайн позволяет гармонично вписать вытяжку в любой интерьер. Галогеновые лампы освещают варочную панель. Стеклянную поверхность можно использовать в качестве полки под необходимые вещи.

Faber GLASSY ISOLA/SP EG8 X/V A90

к меню ↑

Как произвести расчет мощности вытяжной техники

Показатели мощности вытяжки напрямую зависят от ее производительности. Чем больше она способна прокачать воздуха, тем мощнее в ней стоит вентилятор, которому для работы нужен электродвигатель.

вытяжка

Рекомендации по производительности в зависимости от численности семьи и объемов готовки

Для подключенной к вентканалам техники, работающей только в вытяжном режиме, производительность рассчитывать следует на основе сечения воздуховодов. Сделать это без инженерных познаний и проекта жилища практически невозможно. А расчет мощности вытяжки по площади подходит исключительно для рециркуляционных моделей. В отличие от первого варианта на их производительности размер вентиляционных каналов не сказывается.

к меню ↑

Простейшая формула расчета по площади

Классический расчет производительности кухонной вытяжки – умножение квадратуры кухни, ее высоты и коэффициента 12. Однако полученная цифра очень условна. Она не учитывает множество факторов.

Эта формула позволяет рассчитать параметры для идеальных условий:

  • готовки на электроплитке;
  • кухонной комнаты с закрытыми дверьми и окнами;
  • прямоугольной кухни без обилия декоративных изысков.

Если для приготовления еды используется газовая плита, то коэффициент 12 следует без раздумий менять на 20. В этом случае помимо испарений вытяжка должна будет удалять из кухни и продукты горения газа. Плюс при любых раскладах стоит добавить 15–20% про запас.

производительность вытяжки

Расчет производительности вытяжного оборудования по кубатуре кухни

Еще 25–30% мощности необходимо добавить на угольный фильтр. Он создает дополнительное сопротивление для прохождения воздушного потока.

Важный нюанс! Расчеты производительности и мощности для вытяжки должны выполняться исходя из площади самой кухни и прилегающих к ней комнат, если они не отгорожены от первой.

Если дверь на кухню постоянно открыта или вместо нее арка, то рассчитывать параметры вытяжной техники следует исходя из общей квадратуры прилегающего помещения. То же касается коридоров, а также совмещенных гостиных или залов. Отсутствие преград увеличивает объем обрабатываемого воздуха, так как он постоянно циркулирует между кухней и смежными комнатами.

к меню ↑

Учет дополнительных факторов

Приведенный расчет производительности рассчитан на вытяжку с рециркуляцией. Если техника работает в вытяжном режиме, отправляя поток в вентиляцию, то на ее эффективность сильно влияет пропускная способность вентканалов. Конечно, увеличить объем прокачиваемого сквозь узкую шахту воздуха можно за счет повышенной мощности двигателя, однако это приводит к возрастанию шума от работающего вентилятора и перегреву электромотора.

В большинстве частных и многоквартирных домов вентиляционные каналы в разрезе не превышают 125 мм, что позволяет через них прокачать порядка 400 м3/ч воздуха. Если установить в кухне вытяжку большей производительности, то толку от нее будет мало. К тому же воздуховоды часто имеют внутри неровности, сужения и повороты, что еще больше снижает их пропускные возможности.

Важно! Эффективность кухонной вытяжки зависит от режима работы и способа ее монтажа, а также кубатуры помещения, вида плиты и конструкционных особенностей вентиляционных каналов.

Если следовать упрощенному расчету, то для небольшой по площади кухни достаточно будет маломощной вытяжки. Однако формулы формулами, а здравый смысл никогда не помешает. Маленькую комнату запахи от плиты заполняют быстрее, и концентрация их в этом случае получается на порядок выше, нежели в просторной кухне. Для совсем небольшого помещения, где готовится пища, необходимо подбирать технику мощнее расчетных показателей.

к меню ↑

Определение объема помещения.

Для подсчета кубатуры кухни следует замерить ее длину, ширину и высоту, а затем полученные величины базовый-расчет-вытяжки-для-кухни
перемножить. Если, например, в результате обмеров у вас получились следующие результаты:

— длина кухни – 4 м;
— ширина – 3 м;
— высота помещения – 3 м,

то объем помещения составит: 4х3х3 = 36 м3.

к меню ↑

Выбор кратности воздухообмена.

Согласно действующим государственным нормам кратность воздухообмена на кухне должна быть не менее 10 – 12. Кратность означает, какой объем воздуха за час должен пройти через вытяжку, чтобы в помещении не скапливались гарь и пары. Если хозяйка готовит часто и много, то лучше в расчете принять максимальную величину кратности (12). При умеренной интенсивности приготовления пищи достаточно 10-кратного обмена воздуха

к меню ↑

Влияние формы вытяжки на уровень мощности

Помимо различий по способу работы, кухонные вытяжки также различаются по типу конструкции.

  1. Купольная или каминная. Такая конструкция выполнена в форме трапеции или конуса. Благодаря такому устройству, создаёт дополнительную естественную тягу воздуха. Может обладать различной мощностью, вплоть до самых высоких показателей.
  2. Т-образная. Упрощённый вариант вытяжки с дымоходом, вместо купола используются прямоугольные панели. В компактном виде может быть встроена внутрь мебели. При широкой вытягивающей поверхности, зачастую обладает высокой производительностью.
  3. Наклонная. Прибор с дымоходом, нижняя часть которого расположена под углом по отношению к стене. Такая форма обеспечивает хорошую тягу воздуха и экономит пространство. Обладает высокими и средними показателями эффективности.
  4. Настенная. Прибор с фильтрами, которые очищают воздух и выводят его обратно в помещение. Не имеет вывода в вентиляцию. Обладает средним уровнем мощности.
  5. Подвесная или раздвижная. Удобные и незаметные, но малоэффективные модели рециркуляционной вытяжки. Как правило, обладают низкой мощностью. Используются на небольших кухнях или при обеспечении дополнительной системы вентиляции.

вытяжка

Таким образом, можно заключить, что лучшим вариантом для просторных помещений является классическая каминная или Т-образная форма вентиляции, а также некоторые из наклонных моделей. Они могут обеспечить достаточную мощность для вентиляции кухни. В небольших комнатах можно установить и настенную рециркуляционную модель, однако в этом случае нужно особенно тщательно произвести расчёт производительности вытяжки и объёмов воздушных масс.

к меню ↑

Эквивалентный диаметр и скорость на оси всасывания

Далее, находим эквивалентный диаметр кухонной плиты. Так, как плита квадратная, тогда диаметр
где a, b — длинна и ширина плиты.

Для нашего примера

диаметр2

После этого, необходимо найти скорость на оси всасывания вытяжки.

скорость

где l — расстояние от поверхности плиты к вытяжному зонту (кухонной вытяжке).

Прочитав статью о том, как устанавливать вытяжки , вы узнаете рекомендованное расстояние, которое следует принимать в зависимости от типа кухонных плит. Принимаем значение 0,8 м. Тогда, осевая скорость будет равна осевая скорость

к меню ↑

Порядок расчета вытяжного зонта

Для вычислений необходимой производительности вытяжки требуется знать параметры кухонной плиты.

В расчете, приведенном ниже в качестве примера, использованы характеристики газовой плиты словенского производителя Gorenje (модель GI633E35WKB). Отметим, что марка и модель плиты выбраны произвольно.

Параметры плиты для расчета вытяжки
Никакой 10-кратной смены воздуха на кухне вытяжка выполнить не способна. Для расчета ее мощности нужно знать производительность по теплу и габариты кухонной плиты

Расчеты, произведенные ниже, выполнены по методике Р НП «АБОК» 7.3-2007. Несмотря на «промышленное» назначение данного метода (вентиляция горячих цехов общепита), ее формулы допустимо применять для вычисления параметров бытовой вытяжки для кухни.

При готовке пищи плита выделяет тепло, нуждающееся в утилизации (вытяжке). Тепловыделение плиты формирует конвекционные потоки воздуха над ней, что упрощает работу вытяжного зонта. Но полностью устранить возникающие над кухонной плитой воздушные загрязнения, полагаясь только на конвекцию, невозможно.

Этап #1 — расчет суммарной тепловой мощности

К вытяжному зонту или панели летучие частицы, образующиеся при готовке блюд, доставляются конвекционным воздушным потоком. Именно теплота, развиваемая конфорками, обеспечивает объемы воздуха для устранения. Поэтому требуется  вычислить их суммарную тепловую мощность.

Для ее определения используется формула:

QT=q1+q2+q3+q4,

Здесь q – паспортная тепловая мощность одной конфорки, кВт.

У рассматриваемой модели кухонной плиты четыре газовые конфорки на поверхности, их тепловые мощности необходимо суммировать.

Считаем: QT=1,9+1,9+1,0+3,5=8,3 кВт. Полученное значение тепловой мощности справедливо при одновременно готовке на всех конфорках, что бывает редко.
Параметры к расчету мощности вытяжного зонта
Мощность кухонной вытяжки прямо зависит от тепловых параметров плиты. Именно конфорки формируют конвекционный поток, требующий вытяжки. Условные обозначения: Lo – расход воздуха, A/B – ширина и глубина плиты, h – высота плиты, Z – высота от плиты до вытяжки, Qk – суммарная тепловая мощность конвективного потока

В принципе можно учитывать тепловыделение лишь трех конфорок с наибольшей производительностью по теплу. Но оставим так – на всякий случай.

Для расчета мощности вытяжки необходимо определить расход воздуха (Lo) по параметрам кухонной плиты. Однако формула расхода воздуха требует вычислить промежуточные параметры – гидравлический диаметр поверхности плиты (D), расход воздуха в конвективном потоке (Lki) и объемный расход продуктов сгорания (Lri).

Также в процессе расчетов используются коэффициенты, разработанные специалистами НП «АБОК». Значения коэффициентов выбраны по параметрам, подходящим для бытовых плит.

Этап #2 — расчет гидравлического диаметра и расхода

Займемся вычислениями гидравлического диаметра и конвективного расхода воздуха. Первый параметр определяется по формуле:

D=2*A*B/(A+B),

Где:

  • A – ширина кухонной плиты, м;
  • B – кухонной длина плиты, м.

Подставляем значения ширины и длины модели газовой плиты, выбранной для примерного расчета: D=2*0,6*0,6/(0,6+0,6)=0,6 м.
Расчет вытяжки для кухни: как рассчитать мощность вытяжного устройства
Помимо всего прочего, выбор мощности вытяжки связан с предстоящим местоположением устройства. Чем больше свободного пространства вокруг зонта, тем более мощной должна быть вытяжка. Для расположенного в углу устройства вводится поправочный коэффициент 0,8, для “островной” системы 1,1

Для определения объемов конвективного потока необходимо прежде выяснить долю конвективных тепловыделений нашей плиты. Она высчитывается при помощи формулы:

Qk=QT*KЯ*KK,

Где:

  • QT – определенная выше мощность плиты, кВт;
  • KЯ – долевая часть явных тепловыделений от тепловой мощности оборудования кухни. В отношении плиты бытового использования принимается значение 250 Вт/кВт;
  • KK – долевая часть конвективных тепловыделений по отношению к явным тепловыделениям оборудования кухни. Принимается значение 0,5.

Подставляем числовые данные в формулу, считаем: Qk=8,3*250*0,5=1037,5 Вт. Двигаемся дальше и приступаем к вычислению конвективного расхода воздуха.

Формула следующая:

Lki=k*Qk1/3*(z+1,7*D)5/3*r,

Где:

  • k – коэффициент, полученный специалистами НП «АБОК» экспериментальным путем. Он принимается равным 5·10-3;
  • Qk – вычисленная выше доля конвективных тепловыделений плиты, Вт;
  • z – расстояние от поверхности плиты до вытяжного зонта, м. Минимальная дистанция размещения вытяжки по вертикали от газовой плиты равна 0,75 м;
  • D – гидравлический диаметр поверхности плитки, м. Формула его расчета и пример вычисления представлены выше;
  • r – поправочный коэффициент, значение которого зависит от условий размещения вытяжки (см. изображение таблицы выше). В нашем примере будет выбрано положение вытяжного зонта «у стены», со значением коэффициента 0,75 (из-за условной «близости» корпусной мебели по соседству, что обычно для кухонь).

Определяем конвективный расход, подставляя числовые данные в формулу:

Lki=5·10-3*1037,51/3*(0,75+1,7*0,6)5/3*0,75= 0,061 м3/с

Как свидетельствуют результаты вычислений, расход воздуха в результате конвекции над кухонной плитой достаточно интенсивен. Учитывая эти данные, получится выбрать справедливую мощность вытяжной установки.

Этап #3 — расчет мощности вытяжного зонта

Электроплита в процессе готовки пищи не выделяет продуктов сгорания, т.к. нагрев конфорок происходит без открытого горения – благодаря тенам. А вот газовые конфорки продукты сгорания производят и вытяжке придется их удалять.

Формула расчета объемного расхода по продуктам сгорания метана:

Lri=3,75*10-7*QT,

Здесь QT – установленная мощность кухонной плиты, кВт. Данный параметр ранее найден нами.

Вводим его данные в формулу и получаем: Lri=3,75*10-7*8,3= 3,1125*10-6.

Из примера ясно, что значение объемного расхода продуктов горения бытовой газовой плиты невелико. Поэтому при определении параметров кухонной вытяжки им допустимо пренебречь.
Размеры вытяжного зонта
Края вытяжки должны слегка выходить за границы плиты A – ширина вытяжного зонта, B – глубина вытяжного зонта. Достаточно 100 мм свеса, чтобы не допустить смешивания конвективного потока от плиты с атмосферой дома

Итак, наступает очередь вычисления расхода воздуха для нашей плиты. Это определяющий параметр при выборе зонта вытяжки.

Формула его подсчета:

Lo=Lki+ Lri,

Где:

  • Lki – значение расхода воздуха из конвективного потока, восходящего над плитой, м3/с;
  • Lri – данные по объемному расходу продуктов горения природного газа в конфорках плиты, м3/с.

Остается ввести данные и вычислить требуемый расход воздуха с округлением результата до трех знаков после запятой: Lo=0,061+3,1125*10-6=0,061 м3/с. Мы нашли расход воздуха в кубометрах за секунду, но для подбора модели вытяжного зонта нужны кубометры в час (L).

Для перевода м3/с в м3/ч следует умножить полученный расход воздуха (Lo) на число секунд в одном часу и на гидравлический диаметр плиты (D)/L=0,061*3600*0,6=131,76 м3/ч.

Таким образом, достаточной максимальной мощностью вытяжного зонта для приведенной в примере модели газовой плиты Gorenje, с округлением «про запас», будет 150 м3/ч. Большая мощность попросту не нужна – пустой расход электроэнергии.

к меню ↑

Примеры расчета

Посмотрим, какие результаты получатся в наших примерах.

9 кв. м

Исходные данные

  • Потолок – 2,5 м.
  • Панель – газовая.

9 кв. м х 2,5 м х 20 = 450 куб. м/ч.

10 кв. м

  • Потолок –  2,7 м.
  • Панель электрическая.

10 кв. м х 2,7 м х 15 = 405 куб.м/ч.

12 кв. м

  • Потолок – 3 м.
  • Панель электрическая.

12 х 3 х 15 = 540 куб.м/ч.

15 кв.м

  • Потолок– 2,7 м.
  • Панель электрическая

15 х 2,7 х 15 = 607 куб.м/ч.

Как видим, данный упрощенный расчет дает немного другие цифры.

Их можно использовать для ориентировки в качестве минимального показателя мощности, который должно иметь вытяжное устройство для кухни.

Какой именно способ применить, чтобы посчитать мощность перед покупкой, решать вам.

Надеемся, что вопрос, какую вытяжку подобрать, теперь не будет слишком сложным. Вы сможете приобрести агрегат, который не только прекрасно впишется в интерьер, но и справится со своим назначением. Благодаря правильному подбору техники, вам удастся всегда сохранять в кухне свежий воздух.

к меню ↑

Подбор кухонной вытяжки

Для примера можно выбрать к установке кухонную вытяжку ELEYUS Titan A 750 60 BL на 750 м3/ч. Ее цена составляет 5700 рублей.

к меню ↑

О классической формуле расчета мощности вытяжки

Формула по классике: длина кухни × ширину кухни × высоту потолка × 10-12 (коэф.) = нужная производительность вытяжки.

Важно!
Формула приведенная выше – это основная инструкция как рассчитать производительность вытяжки для кухни, которую вы  встретите во множестве статей интернета – и она, безусловно, верна.
Однако данная формула является очень обобщающим правилом выбора вытяжки с нужными показателями производительности.
Ниже мы хотим внести важные коррективы, которые помогут вас сделать выбор более точным.

к меню ↑

Важные коррективы

  1. Тем самым, не оставляя запас мощности для ситуаций экстренных – вытяжка работает постоянно в максимально шумном режиме.
  1. Для электрических моделей варочных поверхностей коэффициент может составлять 15, для газовых – 20 (ведь кроме испарений от готовки, имеются результаты горения потоков газа).
    Так вот, для кухни 4 х3 метра при высоте потолка 2.7 метра — расчет мощности кухонной вытяжки составит следующие показатели производительности: 486 м3 ч. и 648 м3 ч. соответственно – для электро и газовой плиты.
    Мы рекомендуем для комфортного пользования вытяжкой на средних оборотах с наличием запаса производительности – от 600-800 м3 в час.

расчет вытяжки для кухни

Правильный расчет производительности вытяжки – правильная цена за эффективность использования

В общем, этих знаний вполне достаточно для того, чтобы правильно подобрать нужную по параметрам вытяжку. Применить формулу каждый сможет, скажем так, «своими руками».

к меню ↑

Интересные моменты

Однако полезным будет развеять некоторые мифы, так или иначе сложившиеся как у продавцов вытяжек для кухонь, так и у покупателей:

  • Есть мнение, что для малогабаритной кухни в 6-8 м2 вполне достаточно примитивной, самой обычной вытяжки. Если основываться параметрами, это действительно так и есть, но, опираясь на логику мы видим следующее: в маленьком помещении запахи распространяются значительно быстрее, а также более высока концентрация продуктов горения. Известно, что количество этих выделений не зависит от размеров помещения.
  • Бытует заблуждение, что кухонная вытяжка призвана обеспечить полнейшую вентиляцию да еще и при любых условиях. Однако это не совсем соответствует действительности – эффективность работы вытяжки зависит напрямую от вида монтажа и от организации воздушного притока.

О правильном монтаже можно прочитать в другом материале с приложенными к нему фото и видео.

к меню ↑

Последствия плохой вентиляции на кухне

Как рассчитать мощность и производительность вытяжки для кухни
Плохая вентиляция или ее отсутствие на кухне приводят к неприятным последствиям, связанным как с кухонной техникой и приборами, так и состоянием здоровья жильцов:

  1. Загрязнение поверхностей. Во время приготовления пищи в воздух выделяется большое количество пара, содержащего жир. Он оседает на кухонных приборах, технике, мебели, стенах и потолке, оставляя липкий слой, который плохо смывается.
  2. Образование плесени в труднодоступных местах. На кухнях с плохой вентиляцией или без нее обычно наблюдается повышенная влажность воздуха. Это благоприятно сказывается на появлении и развитии различных видов грибков, которые распространяются с большой скоростью.
  3. Ухудшение самочувствия. Нехватка свежего воздуха вызывают головные боли, тошноту и общую слабость.
  4. Развитие болезней. В процессе готовки в воздух попадают жир и продукты горения газа. Их постоянное вдыхание способствует развитию заболеваний дыхательной и сердечно-сосудистой систем.
к меню ↑

Рекомендуемая мощность

Чем больше мощность кухонной вытяжки, тем скорее очищается воздух над плитой на кухне. Производительность можно быстро рассчитать по таблице, составленной ниже.

Высота до потолка в м
2,2 2,8 3,0 3,2 3,6 4,0
Площадь кухни м 2 6 243 254 279 300 326 376
7 269 288 331 352 378 441
8 309 341 369 401 441 502
9 349 381 419 451 489 559
10 389 419 472 501 551 631
11 431 459 509 551 611 691
12 459 510 559 601 649 752
13 512 552 610 653 708 809
14 552 589 649 702 758 869
15 592 628 699 753 822 941

В небольших кухнях допускается устанавливать маломощные вытяжные устройства с производительностью 200-300 м³/ч. Цена этих приборов сравнительно маленькая и свою задачу они выполняют при определенных условиях: приготовление пищи происходит не чаще двух-трех раз в течение суток и в небольших объемах. При более частой «готовке» лучше применять классическую вытяжку с мощностью 600 м³/ч.

На заметку! Производительность прибора указывается в м³/ч. Иногда ее называют мощностью. Однако это значение нельзя применять в качестве потребляемой мощности, которая определяется в ваттах (Вт).

Производительность должна соответствовать нормативам СНиП. За час эксплуатации замена воздуха происходит примерно 10-12 раз. Для расчетов, как правило, берут цифру 12. Если же домочадцы часто курят в кухонном помещении, то производительность агрегата увеличивается на 20-30%.

к меню ↑

Еще некоторые нюансы

Теперь мы развеем те мифы, которые сложились и у продавцов вытяжек и у покупателей. Считается, что для небольшой кухни площадью в 6-8 квадратных метров хватит и примитивной вытяжки. Если брать в расчет параметры и подставить их в вышеуказанную формулу, то так оно и выйдет. Но если мыслить логически, то вы согласитесь, что в маленьком помещении запахи намного быстрее распространяются. При этом концентрация продуктов горения, как и испарений от газа самой плиты (если она газовая) намного выше.

Ведь то, что концентрация таких испарений совершенно не зависит от габаритов помещения, давно доказано. Но в народе бытует миф о том, что вытяжка должна проводить полнейшую вентиляцию, да еще и в любых ситуациях и при любых условиях. Но это совершенно не так. Эффективность работы вытяжки зависит еще и от вида монтажа, а также от организации воздушного притока.

Вы должны всегда помнить, что вытяжка является неотъемлемой частью системы вентиляции, однако, она не включает в себя все 100 % циркуляции, притока и оттока воздуха!

[spoiler title="Источники"]

  • https://kachestvolife.club/o-vozduhe/raschet-optimal-noy-moschnosti-kuhonnoy-vytyazhki
  • https://AeroClima.ru/ventilyaciya/kak-rasschitat-moshhnost-vytyazhki-dlya-kuhni/
  • https://protechniky.ru/dlya-kuhni/vytyazhka/kak-rasschitat-moshhnost-vytyazhki-dlya-kuhni
  • https://VentingInfo.ru/sistemyventilyacii/kak-rasschitat-moshhnost-i-proizvoditelnost-vytyazhki-dlya-kuhni
  • https://oboiman.ru/inside/mosnaa-vytazka-dla-kuhni-kak-rasscitat-mosnost-i-proizvoditelnost-rascet-dla-12-kv-m.html
  • https://ventilsystem.ru/vytyazhka/dlya-kuxni/moshhnost-vytyazhki-dlya-kuxni.html
  • https://www.ixbt.com/home/exhaust-hood-buyers-guide-2019.html
  • https://kulinarex.ru/kak-vybrat-vytyazhku-dlya-kuhni-po-moshhnosti/
  • https://TehnoPanorama.ru/vytyazhki/kak-vybrat-vytyazhku-dlya-kuhni-po-moshhnosti.html
  • https://vse-otoplenie.ru/rascet-vytazki-dla-kuhni-kak-opredelit-mosnost-vybor-kuhonnoj-vytaznoj-sistemy-ustanovka-pribora
  • https://akak7.ru/kak-rasschitat-moshhnost-i-proizvoditelnost-vytyazhki-dlya-kuxni.html
  • https://in-teck.ru/byt-i-zdorove/formula-rascheta-moshchnosti-vytyazhki.html
  • https://airducts.ru/proizvoditelnost-kuxonnoj-vytyazhki/
  • https://sovet-ingenera.com/vent/raschety/raschet-vytyazhki-dlya-kuxni.html
  • https://kuhni-proff.ru/raschet-moshchnosti-vytyazhki-dlya-kukhni-formula/
  • https://venteler.ru/kak-pravil-no-rasschitat-proizvoditel-nost-vytyazhki/
  • https://ZonaKuhni.ru/raschet-moshhnosti-vytyazhki-dlya-kuxni.html

[/spoiler]


Вверх
Вверх
