Как подключить полотенцесушитель: необходимые материалы и инструменты

Содержание
  1. Как установить полотенцесушитель в ванной самостоятельно
    1. Виды полотенцесушителей
    2. Варианты подключения полотенцесушителя
    3. Особенности установки полотенцесушителя
    4. Установка водяного полотенцесушителя своими руками
    5. Схемы подключения
  2. Типичная схема подключения к стояку горячей воды
    1. Преимущества подключения к стояку горячей воды
    2. Как подобрать водяной полотенцесушитель
    3. Правила монтажа
    4. Алгоритм работы по монтажу полотенцесушителя
    5. Как нельзя делать
    6. Основные моменты
  3. Как подключить полотенцесушитель к системе отопления в ванной комнате?
    1. Подключение в отопительную систему
    2. Функциональная нагрузка
    3. Как выбрать змеевик?
    4. Процедура монтажа
    5. Наглядный пример подключения к системе отопления
    6. Ошибки при монтаже
  4. Технология по подключению полотенцесушителя
    1. Материалы и инструменты
    2. Демонтаж старого устройства
    3. Монтаж кранов (байпаса)
    4. Монтаж полотенцесушителя
  5. Схемы подключения в квартире
    1. Существующие варианты
    2. Как правильно выбрать способ?
    3. Каких схем нужно избегать?
  6. Пошаговая инструкция
    1. Боковая горизонтальная установка
    2. Нижняя установка
    3. Диагональный монтаж
    4. Универсальный вариант
    5. Дополнительные виды присоединения
  7. Рекомендации по установке

Как подключить полотенцесушитель: необходимые материалы и инструменты

Как установить полотенцесушитель в ванной самостоятельно

Как подключить полотенцесушитель к двухтрубной системе отопления?

Подключение полотенцесушителя в ванной необходимо для обеспечения быстрой сушки мелкого белья, а также поддержания необходимого уровня тепла в санузле.

Вместо простых изогнутых труб теперь устанавливают изящные конструкции с эффектным дизайном. Их можно увидеть на многочисленных фото и видео в интернете.

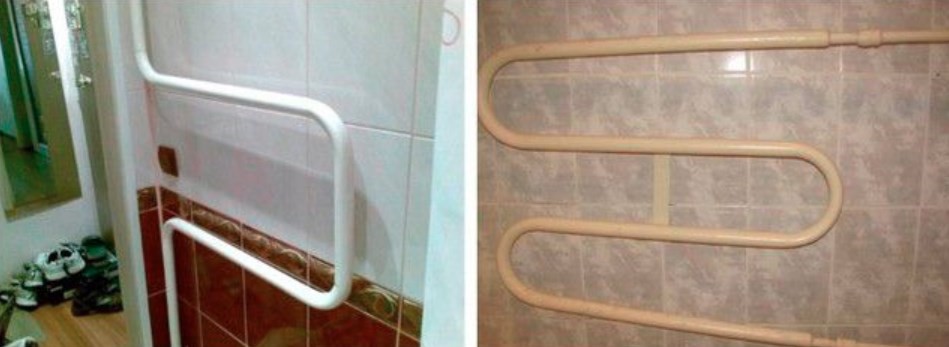

Раньше преобладали горизонтальные конструкции в виде змеевиков, а сейчас в моду вошли вертикальные – лесенка с перемычками.

к меню ↑

Виды полотенцесушителей

Среди современных полотенцесушителей встречаются разные модели. Дело не только в дизайне, технической комплектации. Главное здесь — способ «подпитки». Существуют варианты, подключаемые к системам ГВС, отопления. Повышается популярность моделей, работающих от электричества. Можно приобрести приборы универсального типа, которые по необходимости работают от разных источников.

Водяные

Как понятно из названия, сушилки водного типа функционируют от систем циркуляции горячей жидкости (ГВС, отопление). Такие приборы пользуются массовой популярностью.

Подключение полотенцесушителя к системе отопления возможно в частном доме. Вариант чаще используют при отсутствии объединённого двухконтурного котла.

Сушилка может работать от стандартного водяного и газового источника тепла.

Подключение полотенцесушителя к системе горячего водоснабжения идеального подходит для санузлов в домах многоквартирного плана. Врезка оборудования, при правильном подходе к делу, не наносит вреда работе комплекса гидроциркуляции.

Минусом водяных вариантов сушилок называют необходимость постоянного присутствия горячей воды в системе для правильного функционирования прибора. В тёплое время года придётся держать постоянно включённым контур подогрева воды в автономной отопительной системе. При профилактическом перерыве централизованного ГВС функции полотенцесушителя не выполняются.

Электрические

Модель устройства, работающая от электричества, удобна по многим параметрам:

  • прибор можно подключать к сети по мере необходимости выполнения функций;
  • изделие допустимо установить в любом месте, не ориентируясь на удалённость водяных труб;
  • подсоединение конструкции элементарно, не требует специальных знаний;
  • существует возможность регуляции температуры нагрева.

Электрические полотенцесушители работают по сухому и влажному принципу. Нагревательным элементом выступает специальный кабель, трубчатый носитель (ТЭН) или масло, как в однотипных мобильных обогревателях.

В любом случае источником энергии служит электрическая розетка. При установке приборов важно соблюдать правила прокладки сети, размещения оборудования.

Важной особенностью такого типа устройств выступает возможность скрытого подключения.

По способу нагревания рабочей поверхности:

Водяные. Самый распространенный тип полотенцесушителей, устанавливаемых во все квартиры многоэтажных домов. Обычно подключаются к отдельному стояку горячего водоснабжения, проходящему через все этажи.

Змеевик можно установить в разрыв трубопровода последовательно или параллельно ему через байпас и отсечные шаровые краны. В индивидуальных домах сушилку подключают к общему вертикальному стояку с горячей водой.

Электрические. Это полностью автономные приборы в форме змеевика или лесенки, внутри которых расположен трубчатый электрический нагреватель (ТЭН) и залито масло.

Обогреватель можно крепить на стену в любом месте (ванная, кухня, лоджия), некоторые модели имеют напольное исполнение. Для подогрева теплоносителя прибор потребляет в среднем 60 ватт электроэнергии. Важное преимущество электросушилок — возможность регулировки температуры нагрева выведенным наружу термостатом.

Комбинированные. Не столь часто встречающаяся в торговой сети разновидность полотенцесушителей. Прибор имеет два отдельных не связанных между собой контура. Один из них соединяют с водопроводом горячего водоснабжения, а второй, с масляным теплоносителем, подключают к электрической сети.

Комбинированные приборы удобны тем, что их эффективно подключать в контур отопления. При работе отопительной системы помещение будет обогревать горячая вода, проходящая по змеевику, а при отключении отопления — масляный радиатор с запиткой от электрической сети.
Электрические полотенцесушители - виды и конструкции.

По материалу изготовления различают следующие типы:

Стальные. Это бюджетные виды, для производства которых используется оцинкованная с двух сторон металлическая труба. Обычно сушилки данного типа выпускают простой U-образной или М-образной форм.

Змеевик имеет серый не слишком эстетичный внешний вид, но его всегда можно покрасить в подходящий пользователю цвет.

Из нержавейки. Из нержавеющей стали изготавливают подавляющее количество сушилок для ванн. Для придания ей блестящего эстетичного внешнего вида поверхность обычно хромируют.

Нержавеющая сталь выдерживает температуры до 450 °С, обладает высокими коррозионной стойкостью и прочностью, длительным сроком службы. К недостаткам можно отнести намного меньшую теплопроводность, чем у цветных металлов, а также подверженность коррозии при использовании в производстве низкокачественных дешевых сплавов.

Из латуни. Латунь с хромированным, серебристым, золотым или иным напылением используется в производстве дорогих марок полотенцесушителей. Ее главные преимущества — отличная теплопроводность, превосходящая обычную сталь в четыре раза, а также высокая коррозионная стойкость.

Бронза, медь. Сушилки из данных материалов практически не встречаются на рынке, их в основном используют для изготовления эксклюзивных моделей. Бронзовые и медные змеевики обладают наилучшей из всех металлов теплопроводностью и выгодно подчеркивают дизайнерские стили интерьеров ретро, классик, итальянский.
Комбинированные полотенцесушители - виды и конструкции.

В зависимости от конструктивного исполнения обогревательного трубопровода сушилки выполняют в виде:

Змеевиков. Это полотенцесушители S-образной однозвенной и многозвенной, U-образной и M-образной форм. Изделия простых форм имеют довольно низкую теплоотдачу и характерны для бюджетных моделей. Все эти приборы рассчитаны на боковое подсоединение к водопроводному стояку.

Комбинированного типа. Это модели более сложной формы, объединяющие в себе, к примеру, U-образный и M-образный, U и C-образный контуры. Многие разновидности комбинированных изделий включают в себя змеевики более сложной конструкции.

Лесенки. Сушилка-лесенка представляет собой две вертикальные трубы большого диаметра с рядом горизонтальных перемычек меньшего размера. Количество фрагментов в полотенцесушителе-лесенке может быть сколь угодно большим, в некоторых вариантах вместо прямых горизонтальных перемычек используют изогнутые S и U-образные.

Большинство полотенцесушителей-лесенок оснащают воздухоотводчиком и заглушкой в верхней части, которые можно менять местами.

К недостаткам лесенок относят возможность скопления грязевых отложений в нижней части вертикально расположенных труб. Для борьбы с этим явлением некоторые сушилки оснащают отвинчивающимися снизу заглушками.

Помимо наиболее распространенных вышеперечисленных вариантов сушилок, в торговой сети можно встретить более сложные и оригинальные с точки зрения дизайна модели различных форм и цветов.

Также некоторые эксклюзивные приборы имеют поворотные стойки, подсоединяемые к основной конструкции при помощи сальниковых герметизирующих узлов.
Дизайнерские полотенцесушители и сложной формы.

к меню ↑

Варианты подключения полотенцесушителя

Полотенцесушители должны функционировать постоянно, чтобы создавать оптимальный микроклимат в ванной. Для их монтажа можно пригласить специалистов или установить полотенцесушитель своими руками. Как подключить полотенцесушитель?

  1. К системе горячего водоснабжения.
  2. К системе отопления.
  3. К электронагревателю.
  4. Комбинированный способ подключения.

Наиболее распространен первый способ, поскольку горячая вода подается круглогодично. Отопительные системы работают только в холодный период,  и это не совсем удобно.

Кроме того, ремонт и замена полотенцесушителя зимой требует отключения стояка, что может привести к его заморозке. Выходом может быть монтаж обводного байпаса.

Подключение прибора к системе отопления требует применения бесшовных труб, выдерживающих гидроудары.

Электроподогреваемые модели обеспечивают независимую от подачи горячей воды систему. Недостатком являются траты за расход электроэнергии.

Принимая решение о том, как установить полотенцесушитель в ванной, некоторые хозяева выбирают комбинированный вариант, когда можно выборочно использовать водяной или электрический подогрев. Способ особенно удобен при частых отключениях подачи воды.

Такая модификация стоит дороже аналогов, но со временем она окупается за счет повышенной комфортности. При этом цикличная работа не приводит к значительному расходу электричества.

к меню ↑

Особенности установки полотенцесушителя

Перед началом установки нужно учесть некоторые важные моменты:

  • В многоэтажном доме установка прибора, подключенного к централизованной системе горячего водоснабжения (ГВС), имеет свои особенности. Неправильное подключение полотенцесушителя к стояку может создать проблемы в целом подъезде.
  • Выбирая эффектный импортный полотенцесушитель, следует выяснить, можно ли подключаться к квартирной системе ГВС. Обычно рекомендуются модели отечественного производства, выполненные по ГОСТ и соответствующие СНиП.

В погоне за модой владельцы квартир используют устройства с деталями из разнородных металлов, что приводит к электрохимической коррозии. Сейчас широко применяются пластиковые трубы, подключаемые к приборам из любых металлов.

  • Для подсоединения полотенцесушителя к системе обогрева квартиры рекомендуется выбрать комбинированный тип изделия.
  • Устанавливать полотенцесушитель в ванной с подключением снизу не рекомендуется: его мощность снижается на 10 %. Рекомендуется подсоединять приборы типа «лесенки» по диагонали, с боковым или вертикальным подключением к водопроводу. Межосевое расстояние составляет 500 мм.
  • Полотенцесушитель подбирается точно по размерам и геометрии разводки труб.
  • Для труб разного диаметра в местах подключения применяются переходники. Не разрешается применять на приборе трубы с диаметром меньше, чем в системе. В местах сужения давление повышается, что может привести к аварии.
  • Монтаж полотенцесушителя к стояку горячей воды производится с применением отводов, разъемных соединений труб и кранов. При этом следует учитывать, что они не регулируют подачу воды и должны быть открыты или закрыты полностью. Если требуется изменение расхода жидкости, можно заменить один кран для полотенцесушителя на регулируемый вентиль, содержащий клапан с седлом.

В месте соединения труб оборудуется байпас – перемычка, позволяющая отключить любой прибор, не перекрывая подачу воды через стояк. Байпас устанавливать не обязательно, но для ремонтных работ он может очень пригодиться, когда есть проблемы с перекрытием воды в трубе.

к меню ↑

Установка водяного полотенцесушителя своими руками

Для установки нового устройства прежде всего требуется схема подключения полотенцесушителя с указанием размеров каждого участка и расположения фурнитуры, тогда сборка получится более точной.

Установка полотенцесушителя в ванной своими руками сейчас требует наличия паяльника для сварки пластиковых труб. В комплекте должны быть насадки стандартных размеров. Если правильно выполнять все инструкции, процесс сварки легко освоить самостоятельно. По этой теме полезно просмотреть обучающее видео, чтобы не упустить важные моменты технологии.

Можно протянуть трубы в любое место, где будет установлен прибор. Не стоит только вешать полотенцесушитель над ванной. Для этого имеется несколько причин:

  1. Сушители никогда не ставят там, где есть лишняя влага.
  2. Попадание воды на горячие трубы спровоцирует повышенную влажность и оседание на них солей кальция.
  3. Неудобно принимать душ и тянуться к вещам на трубах через ванну.

Подготовка труб

Ход работ будет следующим:

  • Труборезом нарезаются участки из пластиковых труб необходимых размеров. На концах снимается фаска с уклоном 150 и длиной 2–3 мм. Со срезанных краев удаляются заусенцы и крошки для получения качественных соединений.
  • Необходимо перекрыть вентиль подачи горячей воды в стояк и срезать с труб старый полотенцесушитель.

Важно! Вопрос установки устройства следует предварительно согласовать с ЖЭКом.

  • Стояк может быть изношен, тогда целесообразно его тоже заменить частично или поставить новый целиком. Желательно не оставлять старые трубы в перекрытиях, а места подключений новых должны быть доступны для ремонта. Работу по замене стояка и установке от него отводов следует доверить специалистам.
  • Следующим действием является установка шаровых кранов и байпаса – участка трубопровода с соединительными деталями.

Соединение труб

Полипропиленовые трубы привариваются к муфтам паяльником. Нарезаются патрубки необходимой длины. На концах снимается фаска и зачищаются края. Труба вставляется в гильзу, а муфта насаживается на штырь, после чего их нагревают. Время разогрева определяется по таблице.

Дополнительный контроль: элемент считается разогретым, если его можно легко повернуть и снять с насадки.

После снятия с паяльника разогретые детали немедленно соединяют. Их располагают ровно относительно друг друга с небольшим прижатием. Через 3–5 секунд происходит схватывание соединения труб.

Смонтировать прибор следует таким образом, чтобы вода проходила через него сверху вниз. Для этого полотенцесушитель водяной сначала подключается верхним входным раструбом к стояку. Подключив и закрепив прибор, систему проверяют на герметичность, для чего открывают краны и включают подачу горячей воды. В установленных устройствах не должно быть протечек.

Закрепление полотенцесушителя на стене

Как повесить полотенцесушитель в ванной? Для этого применяются кронштейны. Сначала их прикручивают к прибору, затем выравнивают его при помощи уровня и делают отметки на стене.

В ванной приходится сверлить отверстия в кафеле, для чего применяется специальное сверло. Крепить прибор к стене следует пластиковыми дюбелями.

Важно решить, на какой высоте вешать полотенцесушитель, и правильно выбрать зазор. Расстояние от стены до оси трубы полотенцесушителя по норме составляет:

  • от 5 до 5,5 см при диаметре до 2″;
  • 3,5 см при диаметре до 1″.

Крепление может быть неподвижным или с регулируемым зазором за счет шпильки, ввернутой в кронштейн. Так можно создать необходимую циркуляцию воздуха, обеспечивающую быструю просушку белья. Слишком частую настройку производить не рекомендуется, поскольку трубы постоянно находятся под давлением. Они надежно работают, когда постоянно зафиксированы.

Устройство должно быть закреплено не жестко, чтобы при температурных деформациях труб несущие участки стены не нагружались.

Как правильно установить полотенцесушитель для удобства пользования? Стандарт предусматривает, что высота установки полотенцесушителя по правилам составляет 120 см. Если выдержать размер не удается, допустимый нижний предел составляет 95 см, а верхний – 170 см.

Перед тем, как правильно подключить полотенцесушитель, следует подобрать подходящие фитинги. Уплотнение резьбы производится подмоткой изо льна, а затяжка делается аккуратно, чтобы не повредить резьбовые соединения.

к меню ↑

Схемы подключения

Приподключениидиагональнымилибоковымспособомнеобходиморасполагатьотводынаодномуровнесвходамисушителя. Допустимолишьнебольшоеотклонение. Еслирасположениеотводовоказалосьнарасстояниименьшем, чемдлинамеждувходамиполотенцесушителя, тосхемафункционироватьнебудет.

Распространенные схемы подключения полотенцесушителей

Приосуществленииподключенияотводыдолжнымонтироватьсястрогогоризонтально. Максимальнодопустимоеотклонениерасстояниесоставляетоколо2процентов, тоесть2сантиметрана1метр. Уклонопределяетсявзависимостиотвыбраннойсхемыитого, ккакомуконцутрубыбудетприсоединятьсяотвод.

Подключение Полотенцесушитель Направление подачи горячей воды Расположение отводов Дня нормальной работы нужно
Нижнее Лесенка Любое Ниже края сушилки КПД максимальное.

Установка на верхних выводах воздухоотводчиков – механических или автоматических.

Отводы – труба; диаметр на 1 шаг меньше диаметра стояка.

Байпас – прямой, с заужением трубой на 1 шаг меньшего диаметра.

Допустима подача сверху Край сушителя между отводами КПД снижается.

Допускается верхний отвод смонтировать выше низа сушителя.

Универсальное боковое Любая стандартная форма Верхняя подача Горизонтально, допускается минимальное отклонение Байпас – прямой, незауженный.

На лесенке воздухоотводчики не нужны, оставляют заглушки.

При верхней подаче заужение на байпасе трубой на шаг меньшего диаметра или смещение перемычки ближе к устройству сушителя повысит КПД.

Расположение верхнего отвода ниже верха сушителя Требует установки кранов Маевского для стравливания воздуха
Диагональное Лесенка Функционирует при верхней подаче Верхний отвод – к дальнему краю; нижний – к ближнему КПД равно эффективности при подключении сбоку.

Допускается зауженный и смещенный байпас.

Подача снизу Байпас без заужения, четко по стояку.
В зависимости от модели Полотенцесушители усложненной, нестандартной формы В зависимости от гидродинамики изделия

Схемы будут работать исправно при условии, что отводы выполнены прямо. Любые изгибы, кольца и дуги —это области скопления воздуха. Неровный отвод воды приводит к закупорке трубы воздушной пробкой, вплоть до полного нарушения циркуляции. Также нарушить циркуляцию могут фитинги с сильным сужением просвета. Внутри системы ничто не должно увеличивать гидравлического сопротивления. Тока воды должен быть свободным.

Как подключить полотенцесушитель
Схема крепежа и подключения полотенцесушителяПодключение к трубе ГВС
Схема подключения полотенцесушителя к трубе ГВСПодключение с байпасом
Схема подключения полотенцесушителя с байпасомПодключение с шаровыми кранами
Схема подключения через «американки» с шаровыми кранамиРазные виды подключения
Схема трёх видов подключения (нижнее, боковое и диагональное)

к меню ↑

Типичная схема подключения к стояку горячей воды

Классический полотенцесушитель — это участок стояка ГВС. Прибор представляет собой ответвление трубы U-образной, реже — М-образной формы. Раньше специально подключать устройство не приходилось. Дома сдавали с установленной сантехникой. Менять оборудование на новое приходилось нечасто.

Современные владельцы квартир редко стремятся кардинально изменить ситуацию. Самые простые формы полотенцесушителей считаются наиболее надёжными. Установка такого варианта заключается во врезке прибора в стояк ГВС.

Как и раньше, предпочтительна труба нисходящего потока. Никакие запорные, регулировочные устройства обычно не используются. Присутствие байпаса предпочтительно, но не обязательно.

к меню ↑

Преимущества подключения к стояку горячей воды

Подключение сушителя к системе ГВС обладает рядом неоспоримых преимуществ:

  • устранение сырости в ванной;
  • бесперебойность работы устройства;
  • постоянно комфортная температура в комнате.

Помимо этого, появляется возможность экономии на оплате коммунальных услуг. Подключение сушилки к линии ГВС позволяет не считать ее отопительным прибором. Потребленная тепловая энергия будет учитываться как для нагрева воды, а не перейдет в счет за отопление как гигакалории.

к меню ↑

Как подобрать водяной полотенцесушитель

Первый шаг к установке сушилки для полотенец – это подбор наиболее оптимальной модели

При выборе полотенцесушителя следует обратить внимание на следующие параметры:

  • материал изготовления;
  • форму и габаритные размеры.

Из каких материалов изготавливаются полотенцесушители

Для изготовления полотенцесушителей преимущественно используются:

  • черная сталь. Материал отличается низкой устойчивостью к перепадам давления и коррозии, а также низкой стоимостью. Из-за подверженности гидравлическим ударам устройства рекомендуется устанавливать исключительно в частных домах;
  • нержавеющая сталь. Сушка для полотенец из нержавеющей стали отличается низким уровнем восприимчивости коррозии, устойчивостью к перепадам температурного режима и внутреннего давления, а также приятным внешним видом. Стоимость такого оборудования выше аналогов из черной стали, но затраты окупаются длительностью срока использования;
  • медь, латунь, бронза и так далее. Изделия из цветных металлов отличаются оригинальностью, долговечностью и вместе с тем высокой стоимостью. Однако высокая подверженность гидроударам значительно снижает область использования оборудования.

Перед приобретением полотенцесушителя из любого материала рекомендуется внимательно ознакомиться с характеристиками, указанными в паспорте.

Выбор формы и габаритных размеров полотенцесушителя

В настоящее время изготавливаются устройства разных конфигураций: от стандартных в форме букв «М» и «П», до сложных, представляющих собой многоступенчатые лесенки или выпуклые лианы.

Некоторые модели сушек выпускаются с полкой, предназначенной для вертикальной сушки или сушки обуви. Наиболее популярным представителем является полотенцесушитель фирмы «Тругор».

Какой лучше? При выборе формы и размеров следует учитывать:

  • размеры ванной комнаты. Полотенцесушитель не должен занимать много пространства и мешать свободному передвижению по помещению;
  • дизайн. Сушка может являться как отдельным элементом дизайна, так и элементов, вписывающимся в общую тенденцию. Выбор по данному параметру является исключительно предпочтением пользователя;
  • способ установки: диагональный, боковой, верхний, нижний. По своей конструкции полотенцесушитель должен полностью соответствовать данному параметру. В противном случае потребуется дополнительное переоборудование ванной комнаты.

Наиболее полярные марки

Ежегодно в РФ разрабатывается рейтинг наиболее востребованных моделей полотенцесушителей. По данным за 2018 год лидерами являются полотенцесушители следующих марок:

  1. «Сиена», изготовленный компанией «Терминус» в виде многоступенчатой лесенки (34 ступеньки). Сушка изготовлена из нержавеющей стали и имеет нижний способ подключения. Оборудование подходит для ванной большого размера;

Полотенцесушитель от компании Терминус

  1. Сунержа High-Tech G. Устройство изготовлено из нержавеющей стали и может быть подключено как горизонтально, так и вертикально. Основная отличительная особенность – наличие уникальной системы распределения потоков, что при небольших габаритных размерах значительно повышает эффективность устройства;

Полотенцесушитель с возможностью вертикального и горизонтального подключения

  1. Ника ЛД. Особенностями данного полотенцесушителя является наличие защитного хромового покрытия, что позволяет продлить срок службы оборудования и придать устройству эстетичный внешний вид, а также возможность выдерживания давления до 40 бар, что позволяет произвести подключение устройства к системе отопления или к системе горячего водоснабжения;

Хромированные полотенцесушитель

  1. Двин WW. Стандартный полотенцесушитель в форме змейки, отличающийся небольшой стоимостью и высоким уровнем надежности. Установка может быть произведена как в систему центрального водоснабжения, так и в систему отопления;

Надежный и оригинальный полотенцесушитель по низкой стоимости

  1. аналогом полотенцесушителя Двин WW является модель «Богема» от российской компании «Тера». Устройство отличается невысокой стоимостью и долговечностью, а также наличием дополнительного оборудования – крана Маевского, который позволяет устранять проблемы с циркуляцией носителя.
к меню ↑

Правила монтажа

Питание «полотенечника» от ГВС не должно нарушать права и причинять неудобства соседям по многоэтажному дому. Потому монтаж прибора следует выполнять с соблюдением норм и правил.

Основные требования:

  • обязательная установка байпаса;
  • отсутствие на обводе запорной арматуры, посредством которой перекрывается поступление горячей воды проживающим сверху соседям;
  • сушитель необходимо размещать на расстоянии от трубы не более 2 м, иначе приходящая в прибор вода быстро остынет;
  • байпас по пропускной способности должен отвечать требованиям для существующей линии и не блокировать водоснабжение соседей.

Важно! Также следует учесть и особенности циркуляции. Интенсивность перемещения воды в контуре сушилки невелика. Если она установлена далеко от стояка, то трубы следует расположить под небольшим уклоном. Верхняя труба наклоняется к стояку, а нижняя – от стояка. Благодаря этому создаются условия для свободного вывода пузырьков воздуха, улучшается циркуляция воды.

Форма прибора

Форма полотенцесушилки влияет на скорость перемещения воды, наличие завоздушенных мест, застоявшихся участков. Самыми эффективными считаются M-образные (змейки) и U-образные «полотенчики», для врезки которых не требуются отводы и переходы. В таких устройствах вода, направляемая во вход конца трубы, беспрепятственно проходит через весь объем сушилки, не замедляясь и не останавливаясь.

Как подключить полотенцесушитель: необходимые материалы и инструменты

Наиболее популярные полотенцесушители производятся в форме лесенок либо сложных пространственных конструкций из нержавейки. Они отличаются от стандартных сушилок увеличенной площадью для размещения белья и полотенец.

Тупиковое ГВС

Полотенцесушитель подключается между стояком и подводкой гоpячей воды. На вводе водoснабжения до сушилки монтируется отсекающий кран. Нагрев змеевика по понятным причинам возможет только при расходе воды через ваши краны.

Причины две:

  1. Циркуляционная система должна иметь источник тепла для подогрева воды, компенсирующего теплопотери через трубы. Очевидный кандидат на роль такого источника — стояк горячего водoснабжения. Только — вот беда! — он, как и сам змеевик, остывает в отсутствие водоразбора;
  2. Недорогой циркуляционный насос стоит около 2000 рублей и потребляет 50-70 ватт. Недорогой электрический полотенцесушитель стоит столько же и обладает энергопотреблением в 30-80 ватт. Принцип бритвы Оккама, не рекомендующий без необходимости усложнять себе задачу, отсекает циркуляционное ГВС как неоправданно сложное решение.

Как подключить полотенцесушитель: необходимые материалы и инструменты

Циркуляционное ГВС

Исчерпывающая инструкция по подключению сушилки к циркуляционному водoснабжению содержится в уже упомянутом СП 30.13330.2012. Согласно тексту документа, полотенцесушители должны подключаться к подающим трубопроводам ГВС (читай — ставится в разрыв стояков горячей воды, подключенным к подающему розливу). Подключение к циркуляционным стоякам (обратке) допускается при условии монтажа запорной арматуры и байпаса.

Как подключить полотенцесушитель: необходимые материалы и инструменты

Подключение змеевика с байпасом и кранами

Как подключить полотенцесушитель: необходимые материалы и инструменты

Автономная система ГВС

Как реализовать горячее водоснабжение с полотенцесушителем в системе с автономным приготовлением горячей воды при ее монтаже своими руками?

Прибор устанавливается в разрыв закольцованного розлива или подводки ГВС. Циркуляцию в них обеспечивает насос.

Как подключить полотенцесушитель: необходимые материалы и инструменты

Циркуляционный насос для ГВС

Подключение контура к источнику тепла определяется не столько его типом, сколько наличием или отсутствием дополнительного вывода для подключения циркуляционного трубопровода.

Вот два примера схем подключения.

Как подключить полотенцесушитель: необходимые материалы и инструменты

Циркуляционное ГВС в системе с одноконтурным котлом и бойлером косвенного нагрева

Насос заставляет воду циркулировать по замкнутому контуру между врезками бойлера. Бойлер (в данном случае — косвенного нагрева) должен иметь три врезки: две для подключения контура ГВС и одну для подпитки.

Как подключить полотенцесушитель: необходимые материалы и инструменты

Если бойлер или любой другой прибор (газовая колонка, двухконтурный котел, проточный электрический нагреватель напорного типа)  не имеет циркуляционной врезки, реализуется схема с трехходовым термостатическим смесителем: горячая вода циркулирует  по замкнутому контуру и подогревается для компенсации теплопотерь. По мере расхода воды контур подпитывается от системы ХВС.

Простая технология врезки приборов

Монтаж полотенцесушителя по простой схеме обычно не вызывает трудностей. Технология выглядит следующим образом:

Осуществляется отключение горячего водоснабжения по стояку. Выполняется слив воды из системы.При замене прибора старое устройство демонтируется (срезается).Новая сушилка присоединяется к открытым участкам трубы стояка. Концы соединяют резьбой, приваривают, «запаковывают» по всем правилам.

Часто при замене полотенцесушителя выполняют частичное обновление самого стояка. В качестве материала участка системы часто выбирают современный полипропилен. В этом случае дело обстоит проще: в новые трубы вваривают фитинги с резьбой соответствующего размера. Сам стояк можно «упаковать» в декоративный короб. Это не отразится на работе комплекса.

к меню ↑

Алгоритм работы по монтажу полотенцесушителя

На выбор потребителю производителями представлены 2 вида:

  • водяные;
  • модели, работающие от источника электричества – электрические.

Подключение каждого вида делается по своей схеме. Без выполнения нюансов в работе устройство не будет качественно работать.

Подготовительные работы

Не всегда монтаж полотенцесушителя делается на новое место. Если проводится замена одной модели на другую, то проводится демонтаж старой конструкции. Необходимо снять со стены:

  • модель советского производства «змеевик»;
  • модель, пришедшую на замену советскому устройству, но уже устаревшую на сегодняшний день.

Условия замены советской модели змеевика

Сложность демонтажа старого змеевика и замена его на новую модель в невозможности выполнить все процедуры без замены общего стояка. Необходимо работы проводит параллельно. Трубы стояка меняются либо частично, либо полностью проводится замена общего стояка в доме. Конечно, заниматься частичной заменой, только у себя в квартире, нежелательно. Но и спрятанные старые трубы оставлять – аварийно опасно. Нужно будет договариваться с соседями сверху и снизу о времени подключения к стояку.

Замена устаревшей модели на современную

Без проблем проводится замена одной модели на другую, если предыдущая устанавливалась с разъемными соединениями. Тогда достаточно подобрать современную конструкцию с одинаковыми диаметрами присоединительных патрубков. Второй вариант – это приобрести идентичную конструкцию.

Замена и схема подключения в обоих случаях простая:

  • демонтируется старая модель;
  • разъемные соединения предыдущего полотенцесушителя переставляются на новый;
  • подключение;
  • укрепление положения конструкции на стене.

Замена в стояке старых труб

  • Когда с соседями переговоры завершены о времени замены своей части стояка, перекрывается поступление воды с разрешения обслуживающей конторы многоквартирный дом.
  • Часть стояка в квартире отрезается сверху, и снизу вместе со старым змеевиком. Используется в работе болгарка.
  • Подготавливается стояк для подсоединения нового куска трубы. Нарезается резьбовое соединение на уровне соседей этажом ниже и выше.
  • Соединить стояк в единое целое. Вывести в свою ванную комнату новые трубы от стояка.
к меню ↑

Как нельзя делать

Все представленные выше схемы работают стабильно. Как вы заметили, все отводы идут прямо, без изгибов в виде дуги или колец. Это не случайно — во всех неровностях скапливается воздух, Который мешает, а порой, и полностью перекрывает циркуляцию.

Подключение полотенцесушителя к стояку горячей воды схема

На фото установка полотенцесушителя неправильная. Сделаны как минимум, две ошибки:

  1. отводы сделаны уже чем межосевое расстояние полотенцесушителя;
  2. сделаны они металлопластиковой трубой с петлями.

Такое подключение просто не может работать. Металлопластиковые трубы — отличный материал, но не для подключения полотенцесушителей. Их фитинги имеют очень сильное заужение просвета, что плохо сказывается на циркуляции. Плюс к этому в петлях скапливается воздух, а также поток по верхней петле, даже при подаче сверху, не пойдет — слишком большое гидравлическое сопротивление воде надо преодолеть.

Нестабильные схемы

Следующие две схемы могут работать, но далеко не всегда. В нижней части полотенцесушителя вода застаивается и, при какой-то разнице высот, не может подняться. Сказать конкретно, когда она будет работать, а когда нет, не может никто. Зависит от давления в стояке, от диаметра труб и конструкции самой сушилки.

Подключение полотенцесушителя к стояку горячей воды схема

Нестабильно работающие схемы подключения

При таком подключении даже работающее соединение может вдруг (обычно после остановки) перестать работать. Все просто: изменилось давление, засорились трубы, вода снизу не «продавливается», полотенцесушитель не греет.

Другой вариант нестабильной схемы — с петлей сверху. Опять же, при некоторых условиях работать будет. Но рано или поздно высшая точка завоздушится и перекроет циркуляцию. Беде можно помочь, если установить в самой высокой точке автоматический воздухоотводчик, но при падении давления и он не спасет.

Подключение полотенцесушителя к стояку горячей воды схема

С петлей сверху

Совсем неверно

На фото внизу примеры того, как делать не надо. Схемы без крана на байпасе неработоспособны. Чем это грозит — известно. Кроме того, после нескольких лет эксплуатации они вообще перестанут функционировать. Скорее всего это произойдет после очередного отключения — система забьется грязью. Все потому, что весь поток горячей воды пущен через полотенцесушитель. После ремонта в вода несет огромное количество грязи, которая благополучно оседает в изгибах (в самых низких участках в первую очередь). За несколько лет все забивается полностью. По хорошему, все требуется переделать и подключить правильно, ну а помочь горю может только промывка.

Подключение полотенцесушителя к стояку горячей воды схема

Очень плохая идея

Промыть надо и полотенцесушитель и подводы к нему. Для этого сушилку снимаем и моем в ванной, а отводы промываем поочередно подсоединив к освободившемся выходам шланг, второй конец которого вывести в канализацию. Манипулируя кранами пропустить поток горячей воды через один отвод, потом через другой. После промывки все устанавливается на место. Возможно, удастся после этого систему запустить.

к меню ↑

Основные моменты

Грамотный монтаж любого сантехнического изделия в ванной комнате требует наличия у специалиста профессиональных навыков. Дело в том, что достаточно допустить небольшую погрешность в замерах, чтобы это стало причиной возникновения серьезных неприятностей и проблем с эксплуатацией прибора. Поэтому, если перед вами возникла задача по установке полотенцесушителя, лучше всего, чтобы эта работа была поручена квалифицированному специалисту.

Во время проведения подобных работ имеются важные моменты, о которых необходимо помнить:

  • При проведении замеров недопустимы округления;
  • Перед установкой необходимо точно выбрать место установки сантехнического изделия;
  • Обязательным является использование в конструкции таких элементов, как муфты, фитинги, кронштейны и пр.
  • Обязательно необходимо правильно выбрать схему подключения устройства.
к меню ↑

Как подключить полотенцесушитель к системе отопления в ванной комнате?

Как подключить полотенцесушитель к системе отопления?

Ванная комната – очень важное место для каждой современной квартиры, ведь в этом помещении происходит не только удовлетворение всех санитарно-гигиенических потребностей человека, но также стирка, а иногда и сушка белья. Из-за высокой влажности внутри санузла формируется сложный микроклимат, который оказывает негативное влияние на отделку стен, потолка или пола, состояние мебели и сантехники.

Чтобы в ванной комнате было тепло и комфортно мыться, а белье быстрее сохло, на одной из стен комнаты устанавливают полотенцесушитель. В этой статье мы расскажем, как правильно подключить полотенцесушитель к системе отопления или горячего водоснабжения.

к меню ↑

Подключение в отопительную систему

Использование системы отопления в качестве источника тепловой энергии для полотенцесушителя обычно практикуют в частном доме. Выполнить подсоединение прибора к стояку обогрева несложно.

Достаточно прекратить циркуляцию теплоносителя, слив его. При монтаже «подпитки» прибора от центрального отопления придётся отключить подачу воды во всём доме или ждать окончания отопительного сезона.

Это исключает проведение работ по установке, замене, ремонту в зимний период, что не всегда удобно.

Источник тепловой энергии должен находиться вблизи места предполагаемого монтажа. Максимальной удалённостью считается 2 м. Подводку осуществляют с помощью полипропиленовых труб. Остальная часть классической простой технологии остаётся неизменной. Специалисты уверяют, что лучше выбрать вариант участка с включением байпаса, запорных вентилей при входе, выходе в основную магистраль.

к меню ↑

Функциональная нагрузка

Полотенцесушитель представляет собой систему труб, расположенную на стене ванной комнаты. Название говорит само за себя: на этом оборудовании очень удобно сушить полотенца. Впрочем, этим его функциональность не ограничивается. Существует как минимум три направления, в которых жизнь становится комфортнее благодаря данному изделию:

  • поддержание комфортной температуры в помещении. Внутри полотенцесушителя циркулирует горячая вода. Система труб сделана из металла, благодаря чему передача тепла в окружающее пространство происходит очень активно. За счет этого воздух в ванной комнате нагревается. В теплом помещении комфортно находиться и принимать различные водные процедуры.
  • контроль уровня влажности. Благодаря тому же повышению температуры в помещении просыхание поверхностей происходит быстрее, а значит, есть реальный шанс противостоять появлению плесени и грибка. Да и в целом декоративная отделка пола, потолка и стен чувствует себя в таких условиях гораздо лучше,
  • возможность сушить белье. Не полотенцами едиными жив человек, а потому и вариантов использования нагретых труб у него множество. Например, если в семье есть совсем маленький ребенок, то пачканье пеленок происходит гораздо быстрее, чем заворачивание в них младенца. Чтобы не запасаться горами сатина и фланели, можно по ходу дела стирать испачкавшееся и сразу его сушить. Вот тут-то и пригождается каждое дополнительное место, способное выполнять роль сушки. Полотенцесушитель с этим отлично справляется.

Как подключить полотенцесушитель: необходимые материалы и инструменты

Как видите, наличие этого оборудования в ванной комнате — вопрос не только удобства, но и функциональности. Но чтобы по максимуму получить желаемый результат, необходимо изначально определиться с тем, какая именно модель подойдет под конкретно ваши потребности.

к меню ↑

Как выбрать змеевик?

Установка полотенцесушителя своими руками – рутинная операция, с которой справится даже неопытный мастер. Перед началом монтажа важно правильно определить подходящую модель прибора. При выборе нужно учитывать следующие характеристики прибора:

  1. Мест подключения. Бывают полотенцесушители с вертикальным, горизонтальным и универсальным подключением. Выбор модели зависит от того, где располагаются точки ввода в систему отопления или подключения к стояку.
  2. Форма. Различные модели змеевиков могут иметь один или несколько витков трубы, также очень популярны приборы в виде лесенки, где много места для сушки белья.
  3. Расстояние между точками ввода. Это очень важный параметр, который подбирают в соответствии с расстоянием между точками ввода в систему центрального отопления. Если эти два расстояния не совпадают, приходится использовать переходники, которые снижаю надежность и герметичность системы.
  4. Материал. При приобретении прибора нужно обращать внимание на то, чтобы он изготовлен из устойчивого к коррозии материала, который не боится постоянного контакта с водой. Лучшими считаются модели из нержавеющей стали. Внешнее покрытие может быть хромированным или лакокрасочным в зависимости от стиля оформления санузла.

Учтите, что для успешной установки змеевика в ванной комнате необходимо точно определить подходящую модель. Максимально внимание нужно обратить на диаметр труб полотенцесушителя и расстояние между точками подключения. Если эти параметры не будут соответствовать месту подключения, то придется использовать для подключения переходники, которые часто становятся причиной протечек.

к меню ↑

Процедура монтажа

Как подключить полотенцесушитель: необходимые материалы и инструменты

После того как вы произвели замеры расстояния между точками врезки, определились с выбором и приобрели подходящее оборудование, самое время приступать к монтажу. Впрочем, если этот период выпал на зиму, то придется подождать. Ведь перед тем как подключить новое оборудование, необходимо отключать систему центрального отопления в доме.

Конечно, если вам повезло жить в частном секторе, где вы не зависите от соседей, то можно ненадолго произвести отключение, сделать все работы и включить его обратно. Но в случае с многоквартирным домом для опустошения отопительной системы необходимо вызывать специалистов, которые, конечно, не станут лишать всех жильцов обогрева ради вашего ремонта.

Но если на дворе лето, а отопление давно отключено, дерзайте. Привожу список действий, которые вам необходимо совершить.

  1. Для установки вам понадобятся кое-какие фитинги, которые называются «американка». С их помощью производим соединение полотенцесушителя с одной частью системы отопления. при этом оборудование необходимо располагать параллельно последней. Вторую часть системы подсоединяем к патрубкам, которые отходят от отсекающих кранов. Для того чтобы впоследствии не допустить появления протечек, это место стыка необходимо герметизировать с помощью пакли и специальной пасты.
  2. Затем к патрубкам подсоединяем обогреватель и наносим разметку на стену в тех местах, где должны будут располагаться крепежные элементы.
  3. Временно убираем оборудование, сверлим в отмеченных местах отверстия с помощью перфоратора.
  4. Вешаем полотенцесушитель на предназначенное для него место. В готовые отверстия загоняем пластиковые пробки, на них устанавливаем декоративные колпачки, все это фиксируем с помощью саморезов. При установке оборудования желательно воспользоваться помощью товарища. Чтобы качественно зафиксировать полотенцесушитель, необходимо применить довольно много усилий, поскольку приходится одновременно надевать оборудование на крепежные элементы и состыковывать все разъемы. Лишняя пара рук тут точно не помешает.
  5. Затем закручиваем изделие на фитинг «американка», применяя при этом уплотнитель из резины.
  6. В завершение затягиваем на полотенцесушителе шестригранный винт, тем самым окончательно прикрепляя изделие к стене.

Как и в случае с любым сантехническим оборудованием, в конце установки необходимо протестировать работоспособность системы. Поскольку отопление отключено, равномерность прогрева полотенцесушителя мы пока не сможем проверить, а вот осмотреть систему на наличие или отсутствие протечек вполне реально.

Чтобы провести проверку, сначала откройте нижний вентиль, подождите, когда трубы заполнятся водой, а затем открутите и верхний. Тщательно осмотрите все места стыков. Любое отклонение от сухости должно насторожить, даже небольшая капля. В этом случае необходимо будет переделать соединение более качественным образом.

Теперь вы знаете, друзья, можно ли подключить полотенцесушитель к системе отопления, и как это сделать. Помимо вопросов о процедуре монтажа, многие также интересуются тем, на какой стадии ремонта лучше производить установку или замену данного оборудования. В частности, вопросы касаются укладки плитки: как лучше, отделывать стену до или после монтажа полотенцесушителя?

Скажу так, тут палка о двух концах. Если полотенцесушитель уже установлен, то укладывать плитку на стену за ним — та еще задача. Приходится применять всю свою аккуратность и терпеливость, чтобы разместить отделочный материал ровно и красиво.

С другой стороны, если сначала отделать стену плиткой, то не меньшую аккуратность придется проявить при сверлении. Причем в данном случае ошибка чревата не только потерей качества, но и разрушением кафеля, который может запросто расколоться.

Впрочем, произвести процедуру сверления керамической плитки вполне реально. Просто делать это нужно несколько дольше, чем в обычной ситуации, и очень-очень внимательно. Вам будет нужно сначала слегка оцарапать кафель в местах разметки, удалив в этих точках глазурь, чтобы сверло не соскальзывало.

Затем необходимо взять очень тонкую насадку для дрели и просверлить плитку насквозь. Только потом в дело вступает перфоратор и сверло с диаметром, подходящим для последующей установки креплений в стену.

В общем, все реально, стоит только захотеть. Не сомневаюсь, что вы прекрасно справитесь с работой любого уровня сложности. Успехов вам на этом поприще!

к меню ↑

Наглядный пример подключения к системе отопления

Для наглядности можно разобрать пример, как правильно подключить полотенцесушитель к отоплению в квартире.

Порядок работы следующий:

  • Объем работ. Речь идет о замене старого полотенцесушителя более современным нержавеющим изделием из нержавейки, без изменения схемы отопления дома.
  • Демонтаж. Для снятия старого прибора его можно попросту срезать болгаркой. После этого нарезается резьба на трубе, для чего понадобится ручной клупп.
  • Установка полотенцесушителя из нержавейки. На поверхности стены нужно сделать предварительную разметку размещения прибора. Для сверления крепежных отверстий используется перфоратор.
  • Предварительная фиксация. Используя линейку и карандаш, намечают место размещения полипропиленовой трубы на 0,5 дюйма.
  • Сварка труб. Используя паяльник, организовывается новая подводка к полотенцесушителю. Также проводится установка шарового крана. Если керамическая плитка еще не уложена, нержавеющий змеевик рекомендуется установить по окончанию отделочных работ.

В результате удалось достигнуть:

  1. Неизменности системы отопления. Конструктивные преобразования были сведены к минимуму. Была проведена только замена полотенцесушителя и дополнительная установка двух кранов. Наличие этих элементов дает возможность в случае возникновения протеканий быстро перекрыть подачу воды.
  2. Ванная комната стала гораздо привлекательнее. Громоздкую трубу заменила красивая нержавеющая «змейка». В продаже представлено достаточное количество вариантов конструкции, так что подбор наиболее подходящего решения для конкретного дизайна ванной комнаты обычно не вызывает проблем.
  3. Наличие принудительной вентиляции позволит полотенцам высыхать за короткий промежуток времени.

Благодаря этому описанию, как подключить полотенцесушитель к двухтрубной системе отопления, при наличии соответствующих навыков вполне допускается самостоятельная реализация этой процедуры. Лучше всего спланировать работу в летнее время: тогда не придется перекрывать весь стояк контура.

к меню ↑

Ошибки при монтаже

Опытные сантехники считают, что схема подключения полотенцесушителя к стояку горячей воды настолько проста и понятна, что справится с ее воплощением сможет даже непрофессиональный мастер. Однако, при монтаже все же могут возникнуть проблемы, влияющие на эксплуатацию оборудования. Дело в том, что вода в трубы змеевика подается под давлением, из-за чего все точки соединения подвергаются большой нагрузке. Чаще всего неисправности при работе полотенцесушителя возникают по следующим причинам:

  1. Несоответствие диаметра труб и подключаемого змеевика.
  2. Недостаточная герметичность точек соединения труб при монтаже.
  3. Маленькое сечение труб.

Важно! Подключение полотенцесушителя к системе горячего водоснабжения в многоквартирных домах обычно выполняется прямо к общему стояку согласно проекта. Рабочее давление внутри змеевика составляет не менее 6 атмосфер.

к меню ↑

Технология по подключению полотенцесушителя

Самая простая технология подключения электрических моделей. Здесь нет сложных соединений. Процесс правильного подключения полотенцесушителя заключается в фиксации крепежей на стене рядом со стационарной розеткой, при условии соблюдения правил электробезопасности. Это значит, что на устройство не должны попадать брызги и вода. Рекомендуемое минимальное расстояние от ванной или душевой кабины 2,4 метра. Электрический полотенцесушитель можно установить в любом месте дома.

С водными и комбинированными моделями дела обстоят сложнее. Здесь предстоит два этапа работы. Демонтаж ранее подключенного, старого устройства и установка на его место нового.

к меню ↑

Материалы и инструменты

Прежде чем будет рассмотрено подключение полотенцесушителей к стояку горячей воды схема, нужно определиться с перечнем требуемых материалов и инструментария, с помощью которого устройство соединяется системой ГВС либо отопления. Для успешной установки и корректного подключения потребуются:

  • полотенцесушительсдиаметромсоответствующимразмерутрубвсистеме;
  • кронштейныдлязакрепленияустройствонастену;
  • муфтыифитинги;
  • сверлаидюбелидлякрепежакронштейнов;
  • нож;
  • трубыØ23или32мм;
  • 2—3шаровыхкрана;
  • аппаратдлясваркииспользуемыхтруб;
  • ключразводноготипа;
  • тройники.

Дляэлектрическоготипаизпредложенногоспискапотребуютсялишьсамполотенцесушитель, кронштейныдлякрепежа, сверлаидюбеля, скоторымиустройствокрепитсянастеновуюповерхность.

к меню ↑

Демонтаж старого устройства

Отвечая на вопрос как правильно подключить полотенцесушитель, переходим к первому этапу — демонтажу установленного ранее устройства. Первым делом необходимо перекрыть подачу воды. Если дело касается системы отопления, то все манипуляции нужно предварительно согласовать с курирующими службами —управляющей компании или ЖЭКом.

Если ваше устройство соединяется с трубопроводом системы посредством резьбовых соединений, то вам необходимо открутить их и снять полотенцесушитель с крепежа. Когда речь идет о полотенцесушителях приваренных к трубам, прибегают к использованию болгарки, оставляя отрезок трубы, на котором далее будет произведена новая нарезка резьбы.

Демонтаж
Демонтаж старого полотенцесушителя

Итак, алгоритм выглядит следующим образом:

  • перекрывается водоснабжение в трубах системы;
  • откручивается соединение резьбового типа, убирается прибор;
  • болгарка используется исключительно в случае, если полотенцесушитель был до этого приварен к трубе, или же из-за времени соединяющая резьба прикипела и открутить ее нет возможности.

Еслипланируетсяподключениеполотенцесушителявпроцессеремонтныхработ, необходимонастене нанестиметки, гдеконкретнобудетсмонтированприбор. Дляподводатрубштробятсяканалы. Поокончанииэтойпроцедурыможнопереходитьследующемушагу.

Демонтаж старого устройства
При демонтаже старого устройства нужно учитывать, что длины оставшихся труб должно быть достаточно для нарезания новой резьбы

к меню ↑

Монтаж кранов (байпаса)

Байпас — трубаперемычкадляустановкишаровогокрана. Онтребуетсядляосуществленияциркуляцииводывсистеме, есливозникланеобходимостьотключитьполотенцесушитель. Установленныйкранпозволитподаватьилиперекрыватьводудляперенаправлениячерезбайпас. Дляэлектрическогополотенцесушителяоннетребуется.

Дляизготовлениябайпасаберуттрубыизтогожематериала, изкоторогоизготовленасистема. Наилучшимвариантомсчитаетсянержавеющаясталь. Этодолговечный, устойчивыйквзаимодействиюструбопроводнойводыматериал.

Байпас в трубопроводных магистралях

Примонтажебайпасапервоначальномонтируютсяшаровыекраны. Еслинаиспользуемыхтрубахнебылорезьбы, еенарезают. Далее, навходеивыходеиззмеевикаполотенцесушителяустанавливаетсяпоодномукрану. Обязательнообеспечьтекачественнуюгерметизациюсоединений. Иначевбудущемпридетсяустранятьпротечки.

Байпаснеявляетсяобязательнымэлементомприустановкеполотенцесушителя, хужефункционироватьустройствонебудет. Байпастребуетсянаслучайаварийныхситуаций, например, образованиявзонесоединенияполотенцесушителяитрубытечи. Возможноперекрытьводунастояке, новэтомслучаевампридетсяждатьпоканебудетустраненаполомка, оставаясьбезгорячеговодоснабжения. Несамыйудобныйвариант. Вслучаеполотенцесушителей, подключённыхкцентрализованнымсистемамотопленияиводоснабженияэтоможетстатьнастоящейпроблемой.

Установка байпаса позволит посредством шаровых кранов перекрыть подачу воды на прибор. При этом вода будет продолжать циркулировать по основной системе. Для удаления воздушных пузырей на байпас устанавливается еще один кран в дополнение к имеющимся.

Полотенцесушитель с байпасом

к меню ↑

Монтаж полотенцесушителя

Для соединения полотенцесушителя с трубами вам потребуются фитинги. Они могут быть прямыми или угловыми. Фитинги соединяются с трубами посредством сварки.

Алгоритм осуществления работ выглядит следующим образом:

  • перекрываетсяподачаводынастояке. Приосуществленииработвмногоквартирномдометребуетсясогласоватьдействиясорганизациейкурирующейподачуводы;
  • устанавливаютсятрикрана — навходеивыходеиззмеевикаполотенцесушителя, иещёодиннаперемычкубайпас. Этопозволитвбудущемлегкоосуществлятьзаменуилиремонтполотенцесушителя;
  • поотметкамсмонтироватьнастенекронштейныилидругиекрепежныеэлементыдляприбора. Междуоблицовкойстеныиустройствомдолжновыдерживатьсяпредельноерасстояние. Длядиаметратрубысвыше23ммонодолжнобытьравно50мм, еслидиаметрменее23мм, тооставляетезазор35мм;
  • далеекприборуподсоединяетсятрубыспривареннымифитингами. Обязательноприменяйтельнянуюподмоткудляуплотненияместасоединения. Аккуратно, чтобынеиспортитьрезьбу, затяните;
  • проверьтерезультатнагерметичность. Дляэтоговсистемуосуществитеподачуводы. Приправильнопроизведённыхработахпротеканийневозникнет.

Разметка

к меню ↑

Схемы подключения в квартире

Работа полотенцесушителя требует постоянной циркуляции воды. Если его форма близка к стандартным U- или M-образным видам, возможен лишь один вариант присоединения.

Если используется современная конструкция ПС с несколькими точками присоединения, придется выбрать оптимальный вариант. К решению этого вопроса следует отнестись со всей серьезностью, так как исправить допущенные ошибки будет крайне сложно.

к меню ↑

Существующие варианты

Существует несколько способов присоединения ПС к стояку горячей воды. Все они касаются только сложных конструкций, имеющих 4 точки подключения (в форме лесенки).

В зависимости от конфигурации помещения, размеров ПС и прочих факторов могут быть использованы разные схемы:

  • Как подключить полотенцесушитель: необходимые материалы и инструменты
    Верхняя. Прямой и обратный отвод присоединяют к верхним точкам ПС.
  • Нижняя. Прямой и обратный трубопровод подключают к нижним соединительным элементам.
  • Боковая. Для подключения используют один верхний и один нижний соединительные элементы, расположенные с одной стороны прибора.
  • Диагональная. Используются верхние и нижние соединительные элементы, расположенные о разные стороны лесенки.
  • По центру. Этот вариант соединения встречается реже. Лесенка имеет всего 2 точки соединения, расположенные на верхней и нижней перекладинах.

Все варианты имеют свои плюсы и минусы. Назвать однозначно лучший способ подключения сложно, так как приходится учитывать множество факторов, влияющих на условия работы прибора.

к меню ↑

Как правильно выбрать способ?

Выбор оптимального способа присоединения обусловлен необходимостью получить максимальную отдачу от полотенцесушителя и исключить потери тепловой энергии. Для этого требуется обеспечить циркуляцию воды, отсутствие застойных или завоздушенных участков.

Необходимо учесть размер прибора, ширину и количество перекладин. Кроме этого, следует принимать во внимание направление подачи (сверху или снизу), давление в системе и скорость движения воды.

Как подключить полотенцесушитель: необходимые материалы и инструменты
Большинство специалистов считают оптимальным вариантом боковой монтаж.

Оно имеет незначительные недостатки, но позволяет получить минимум потерь тепловой энергии и обеспечить эффективную циркуляцию воды.

Нижнее подключение можно использовать при любом направлении потока в стояке. Верхний тип присоединения создает опасность застоя воды в нижней части прибора, куда опускаются остывшие слои.

Конструкции с центральным расположением патрубков считаются наиболее удачными, но в продаже они встречаются значительно реже.

Кроме точек подключения, необходим правильно действующий байпас. Это прямой участок стояка, расположенный между отводами на ПС. На нем не должно быть никаких вентилей, а внутренний диаметр нельзя уменьшать относительно остальной части трубопровода.

Иногда байпас смещают относительно общей ости стояка. Это делается только в системах частных домов, поскольку возникает опасность изменения параметров потока.

Все эти варианты относятся только к приборам в форме лесенки. Обычные U- или M-образные полотенцесушители обладают только двумя точками соединения и присоединяются единственным способом.

к меню ↑

Каких схем нужно избегать?

Прежде всего, необходимо избегать использования сложных отводов, изогнутых и образующих вертикальные петли. В них образуются воздушные пузыри, которые препятствуют движению воды. Кроме этого, необходимо выдерживать уклон отводов.

Нередко владельцы квартир, желая спрятать трубы, укладывают их в бетонную стяжку пола или под навесной потолок. Это создает протяженные петли, где образуются застойные участки, накапливается воздух.

В системах с малым рабочим давлением (обычно, это бывает в автономных линиях частных домов) необходимо учитывать направление подачи. Часто встречаются ситуации, когда принудительная циркуляция начинает соперничать с естественной.

Горячая вода поступает в ПС, остывает в нем и начинает опускаться вниз. В таких случаях поток либо проходит по одному пути, не нагревая остальную часть полотенцесушителя, либо вовсе останавливается.

Как подключить полотенцесушитель: необходимые материалы и инструменты

к меню ↑

Пошаговая инструкция

Вариантов подключения ПС к стояку много, поэтому необходимо рассмотреть их по отдельности.

к меню ↑

Боковая горизонтальная установка

Этот вариант прост и пользуется популярностью.

Для подключения необходимо выполнить следующие действия:

  1. Используя штатные крепления, установить полотенцесушитель на стену;
  2. Отметить на стояке точки врезки. Они должны быть расположены так, чтобы выдерживался необходимый угол наклона отводов.
  3. Отключить воду в стояке, слить ее остатки и сбросить давление (достаточно открыть кран).
  4. Вырезать участок трубы, или прожечь в ней отверстия под отводы.
  5. Отмерить и отрезать два куска трубы, из которых будут изготовлены отводы. Сразу же устанавливается запорная арматура — обычно, это шаровые краны.
  6. Приварить отводы напрямую к стояку или с помощью фитингов (тройников).
  7. Подключить трубопроводы к полотенцесушителю с помощью «американок» (накидных гаек с внутренней резьбой).

На байпас нельзя ставить краны, чтобы случайно не перекрыть воду для других пользователей. Существует два варианта конструкции байпаса, которые следует рассмотреть особо.

Зауженный байпас

Часто байпас изготавливают из трубы с диаметром, меньшим на один регистр. Обычно, просто вваривают отрезок более тонкой трубы, вставленной в разрыв. Это делается для того, чтобы перераспределить поток в прямом участке стояка.

Такой метод позволяет увеличить поступление воды в полотенцесушитель, что делает его работу более эффективной. Однако, если понадобится его отключить, режим подачи ГВС изменится. Это заметно даже при установке зауженного байпаса в одной квартире.

Поскольку этот метод создает возможность нарушения нормативов водоснабжения, его использование считается рискованным и нежелательным решением.

Как подключить полотенцесушитель: необходимые материалы и инструменты

Не зауженный байпас

Не зауженный байпас позволяет сохранить пропускную способность стояка. Это оптимальный вариант, обеспечивающий сохранение технических характеристик системы.

Однако, при этом эффективность работы ПС может быть снижена из-за высокого гидродинамического сопротивления прибора. Если полотенцесушитель имеет большой объем с множеством перекладин, может возникнуть застой остывшей воды, останавливающий поступление потока в прибор.

Еще один момент, на который следует обратить внимание — размер шаровых кранов. Если их пропускная способность слишком мала, поток будет поступать в ПС с малой интенсивностью, снижающей эффективность работы прибора. Рекомендуется заранее позаботиться о приобретении кранов, не уменьшающих сечение трубы.

к меню ↑

Нижняя установка

Нижнее подключение позволяет подвести трубы без изготовления каналов в стенах (без штробления).

Однако необходимо проследить, чтобы точки врезки в стояк находились на расстоянии не менее 50 см друг от друга и располагались ниже присоединительных элементов ПС. При этом способе неважно, снизу или сверху происходит подача воды.

Порядок монтажа:

  1. Установить прибор на стену с помощью комплектных крепежей.
  2. Отключить воду и сбросить давление. Отметить на стояке точки присоединения отводов.
  3. Отрезать участок трубы и установить фитинги (или прожечь отверстия для прямого соединения металлических труб).
  4. Изготовить отводы с установленными шаровыми кранами.
  5. Присоединить отводы к стояку и к полотенцесушителю.

На фото представлена схема подключения полотенцесушителя с нижним расположением отводов:

Как подключить полотенцесушитель: необходимые материалы и инструменты

Этот вариант удобен тем, что для ремонта не придется разрушать большую часть отделки помещения.

к меню ↑

Диагональный монтаж

Это вариант бокового присоединения, при котором нижний отвод делается из дальнего присоединительного элемента.

Порядок действий:

  1. Прибор устанавливается на стену.
  2. Отключается вода, на стояке отмечаются точки установки отводов с необходимым уклоном.
  3. Подготавливаются отводы с запорной арматурой.
  4. Производится присоединение короткого (верхнего) и длинного (нижнего) отводов.

Этот вариант подключения может быть выполнен наоборот — длинный отвод сверху, короткий снизу. Основное требование — диаметр байпаса и стояка должны быть равны.

Опыт эксплуатации показывает, что диагональный способ не имеет никаких преимуществ перед обычным боковым.

к меню ↑

Универсальный вариант

Как подключить полотенцесушитель: необходимые материалы и инструменты
Универсальное подключение — это не отдельный вариант, а другое наименование нижнего способа присоединения.

Термин возник из-за высокой эффективности работы ПС, установленного таким способом. Порядок действий ничем не отличается от рассмотренного выше, все требования также аналогичны.

Иногда встречается другое толкование термина, когда им обозначают присоединение обычного U- или M-образного полотенцесушителя. Поскольку термин не имеет точного формализованного определения, могут возникнуть разночтения.

к меню ↑

Дополнительные виды присоединения

Существуют другие схемы установки полотенцесушителя:

  • Со смещенным байпасом. Этот вариант используется для усиления энергии потока, поступающего в прибор. На прямотоке вода активнее движется по стояку, отчего в ПС может возникнуть застой и охлаждение потока. Конструкция смещенного байпаса предусматривает плавный изгиб подводящих участков стояка, примыкающих к отводам и байпасу. Поток направлен горизонтально, что увеличивает эффективность работы ПС.
  • С центральным присоединительным элементом. Этот метод прост, поскольку прибор имеет всего два присоединительных элемента. Монтаж заключается в установке ПС на стену и сборке отводов на стояк ГВС.

Эти варианты используются реже — первый более трудоемкий и требует опыта от мастера, а второй просто встречается сравнительно редко.

к меню ↑

Рекомендации по установке

Обогреватель следует монтировать после окончания отделочных работ – укладки кафельной плитки, обшивки пластиковыми панелями или другим материалом. Если производится замена старого змеевика на новый полотенцесушитель, сначала выполняется демонтаж, делается ремонт (при необходимости), потом – установка и подключение.
Как подключить полотенцесушитель: необходимые материалы и инструменты
Большие вертикальные приборы можно ставить на высоте 15 см от пола, как показано на чертеже. Подводящие трубопроводы лучше класть скрыто, под уклоном

Замечание. Скрытая подводка труб к водяному обогревателю ведется до начала отделки (смотрим фото выше). Технология стандартная: болгаркой прорезаем в стене борозды, ширина равна диаметру трубопровода плюс утеплитель из вспененного полиэтилена. Потом прокладываем подводки и ставим водорозетки или просто выводим наружу резьбы.

Дадим несколько советов, как правильно разместить полотенцесушитель в ванной и закрепить на стене:

  1. Водяную сушилку старайтесь расположить поближе к стояку, если планируется подсоединение к системе ГВС. При подключении к отоплению размещение нагревателя роли не играет.
  2. К монтажу электрического прибора есть требование норм – минимальное расстояние между розеткой (проводкой) и краем ванны (раковины, душевой кабины) должно составлять 60 см.
  3. На какой высоте вешать полотенцесушитель. Здесь нет четких требований, оптимальный отступ от пола лежит в пределах 900…1200 мм. Подбирайте высоту из соображений удобства пользования. Исключение – электрические обогреватели, которые ставятся не ниже 60 см от напольного покрытия.
  4. Всегда изучайте инструкцию по монтажу и эксплуатации изделия. Производитель обязательно приведет чертеж с размерами и укажет все технологические отступы, если таковые требуются.
    Как подключить полотенцесушитель: необходимые материалы и инструменты
    Настенные поворотные модели желательно крепить ближе к углу ванной комнаты
  • Допускается устанавливать сушилку над стиральной машиной. Если последняя загружается сверху, то электрообогреватель не должен препятствовать свободному открыванию крышки.
  • Чтобы повесить змеевик на стену, применяйте штатные декоративные кронштейны и дюбели. Исключение – установка на гипсокартон или перегородку из пористых материалов, понадобятся специальные крепления, выдерживающие вес полотенцесушителя.
  • При разметке отверстий старайтесь не попасть в швы между кафельными плитками, лучше отступить от края 0.5–1 см. Иначе в процессе сверления облицовка может треснуть.
  • Нельзя располагать электрическое устройство для сушки прямо над ванной.
  • Можно окончательно поставить сушилку до завершения облицовочных работ, как делают опытные сантехники. Под плитку предусматривается зазор – между стеной и отражателем оставляют 10–12 мм, то есть, выдвигают корпус вперед.

    [spoiler title="Источники"]

    • https://proosteklenie.com/kak-podklyuchit-polotentsesushitel-k-dvuhtrubnoy-sisteme-otopleniya/
    • https://ootoplenii.ru/mozhno-li-polotencesushitel-podklyuchit-k-sisteme-otopleniya.html
    • https://montagtrub.ru/ustanovka-polotenczesushitelya-poshagovo-so-vsemi-fitingami/
    • http://VannayaSovety.ru/oborudovanie/kak-podklyuchit-polotencesushitel.html
    • https://MasteraVannoy.ru/polotencesushitel/kak-podklyuchit-polotencesushitel-k-stoyaku-goryachej-vody.html
    • https://odstroy.ru/podklucenie-polotencesusitela-k-stoaku-goracej-vody-shema-kakuu-vybrat-iz-predlozennyh/
    • http://remontonly.ru/podklyuchenie-polotentsesushitelya-k-stoyaku-goryachej-vody-shema.html
    • https://soyuzpolimer.com/kak-podklyuchit-polotentsesushitel-k-sisteme-otopleniya/
    • https://pechistroy.ru/remont/stoit-li-podklyuchat-polotentsesushitel-k-sisteme-otopleniya-i-kak-eto-delat.html
    • https://o-vode.net/vodosnabzhenie/gvs/o-podklyuchenii-polotentsesushitelya
    • https://teplotehnika33.ru/raznoe/kak-pravilno-podkljuchit-polotencesushitel-v-chastnom-dome.html

    [/spoiler]


    Вверх
    Вверх
