1 Что собой представляют GSM-модули для котлов отопления

GSM-модуль – это небольшой прибор (контроллер), по сути представляющий альтернативу органам управления и автоматике котла. Он принимает сигнал по сотовой связи и передает команду котлу или же в обратную сторону: информирует о состоянии и параметрах работы котла и системы отопления в целом.

к меню ↑

1.1 Для чего он нужен и как применяется

Обычно первичной целью покупки устройства является экономия и повышение комфорта эксплуатации отопительной системы. Любой GSM-модуль позволяет:

  • включать или полностью выключать котел отопления;
  • управлять температурой, например, снижая температуру на время отсутствия в целях существенной экономии и восстанавливая комфортный режим еще до приезда в дом;
  • управлять параметрами температуры контура ГВС;
  • идущие в комплекте практически с любым современным модулем внешние термодатчики позволяют более точно поддерживать температурный режим за счет измерения температуры воздуха в помещении, а не температуры теплоносителя. Также возможно организовать погодозависимую работу котла.

Но не менее важной, по нашему мнению, и действительно более приоритетной для некоторых покупателей целью приобретения является безопасность. GSM-модуль способен оповещать:

  • о достижении нижнего или верхнего заданного предела температуры;
  • об отключении котла отопления по причине отсутствия электроэнергии или газоснабжения, проблем с отводом продуктов сгорания, ошибок автоматики, разгерметизации системы и т.д. Часто это довольно недооцененная функция, позволяющая находиться в спокойствии при длительном отъезде и в случае неисправности своевременно принять меры для предотвращения замерзания и повреждения системы отопления;
  • возможна настройка оповещений о температуре и прочих параметров котла с определенной периодичностью.

Отчет о работе отопления на телефон
Пример SMS-отчета о состоянии системы отопления модуля EctoControl.

Оповещения и управление с телефона можно осуществлять с помощью SMS и уже в зависимости от функционала конкретной модели: через специальное приложение, веб-интерфейс или голосовые команды. GSM-модуль можно подключить к любому котлу, имеющему возможность подключения внешнего управления (имеющего соответствующие клеммы), как к газовому, электрическому или жидкотопливному, так и к твердотопливному.

Отчет GSM-модуля

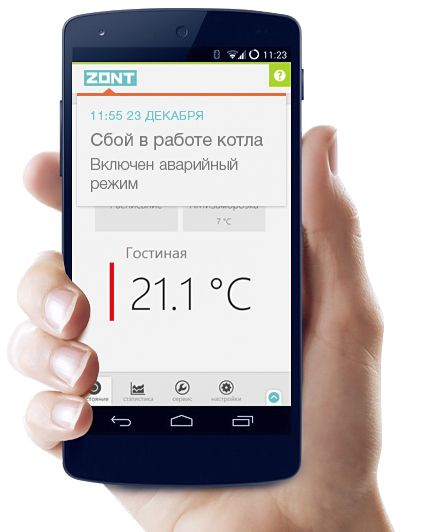

Сообщение о сбое в работе котла на примере приложения модуля ZONT H-1V.

Практически все современные модели позволяют привязать к контроллеру минимум 2, но обычно до 5 или 10 номеров и отчитываться на каждый из привязанных. Современные устройства, за счет возможности подключения к ним других модулей, позволяют организовать еще более широкий функционал: контроль уровня жидкого и даже твердого топлива (например, пеллет в бункере автоматической подачи), отслеживание состояния датчиков протока и угарного газа, контроль давления в контурах.

к меню ↑

1.2 Назначение и область применения

Модуль GSM является своеобразным многофункциональным коммутатором. К нему можно подключить не только газовый котел. Он способен контролировать/изменять при помощи человека и его телефона работу всех узлов отопительной системы:

  • отопительные радиаторы отдельно в каждом помещении;
  • систему теплый пол;
  • подачу горячей воды.
    умный дом

Система совместима со всеми энергозависимыми газовыми котлами с автоматикой. Контролер температуры во всех моделях используется как обычный датчик.

к меню ↑

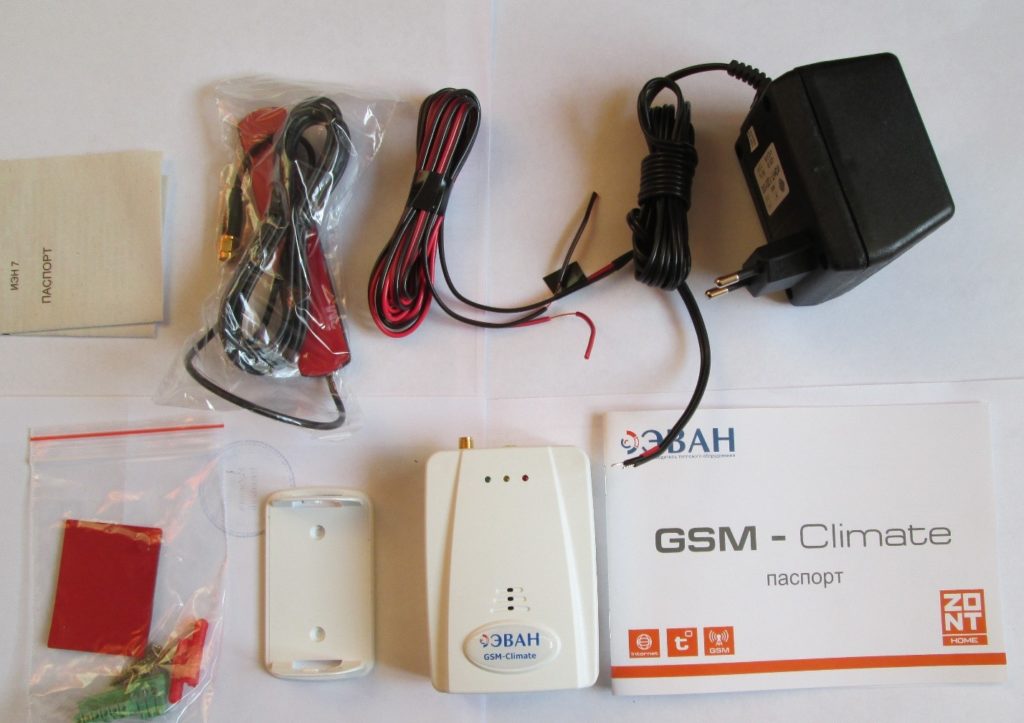

1.3 Что входит в комплект gsm и основные принципы работы

Сам прибор с дисплеем компактных размеров, не требующий много места при монтаже поставляется комплектом, в который входит:

  • контролер с модулем и блоком питания;
  • антенна для передачи сигнала;
  • аккумулятор, обеспечивающий работу в случае отключения электрической сети;
  • устройство для считывания ключей;
  • датчики температуры.

При необходимости заказчик может оформить еще несколько опций:

  • дополнительные датчики;
  • информатор, способный сигнализировать об утечке газа, датчик на движение или взлом, оповещение о пожаре;
  • комплект для открытия ворот;
  • мастер-ключ;
  • микрофон и многое другое, что значительно расширяет функциональные возможности прибора.

к меню ↑

1.4 Устройство и принцип работы

Основным элементом является контроллер (электронная плата управления). В нем есть слот под SIM-карту, без нее устройство работать не будет. В зависимости от планируемого метода управления и контроля, необходимо выбрать наиболее выгодного сотового оператора и тариф, постоянно поддерживать работу SIM-карты пополняя счет. Вне зависимости от метода передачи команды, контроллер принимает ее по сотовой связи и преобразует в команду для котла, являющуюся приоритетной над работой штатной автоматики.

Для улучшения качества связи контроллер может дополняться антенной. Для обеспечения бесперебойной работы при отключении электричества большинство моделей оснащаются встроенным аккумулятором, поэтому могут без проблем отправить оповещение о проблеме. Практически ко всем современным моделям прилагаются внешние датчики температуры (проводные и беспроводные), информация с которых является приоритетной над измерениями датчиков котла.

к меню ↑

1.5 О плюсах и минусах GSM модуля для котлов

У такой системы есть многочисленные преимущества, к основным из которых можно отнести:

  • автономную работу и дистанционное управление;
  • обновление данных при каждом удаленном подключении;
  • отсутствие необходимости в человеческом вмешательстве;
  • отправку данных на сотовый телефон;
  • практически нулевой риск доступа посторонних к системе управления;
  • быстрое получение данных о различных нештатных ситуациях;
  • регулярную систематизацию и обновление данных, которые поступают с датчиков.

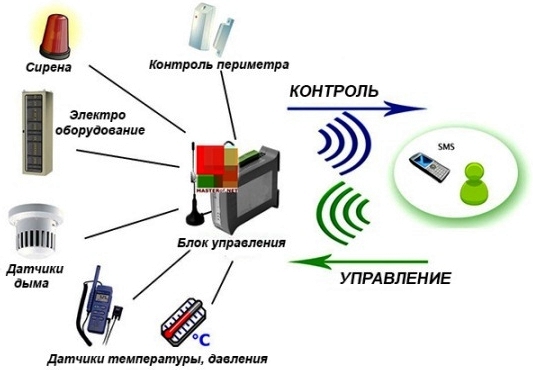

На схеме видны все преимущества модуля, которые получает его владелец. Они реализуются через грамотные настройки прибора и корректное подключение

Но есть и недостатки, о которых также следует помнить:

  • зависимость от качества покрытия сотовой сети. От этого зависит стабильность передачи данных, обмена информацией с пользователем;
  • высокая стоимость. GSM модуль расширенной комплектации стоит почти так же, как новый газовый котел. Но затраты, конечно, со временем окупятся, т. к. потребление топлива и/или электрической энергии будет оптимизировано;
  • трудности с подключением своими руками. Если нет опыта, то подключить модуль со всеми необходимыми датчиками своими руками проблематично, так же как настроить оборудование и проверить его на предмет работоспособности.

Подключение GSM модуля к котлу

На заметку! Ознакомившись со всеми преимуществами и недостатками, можно сделать вывод, что вскоре популярность системы лишь возрастет, в то время как ее стоимость, напротив, снизится.

к меню ↑

1.6 Преимущества дистанционного управления

Не все пользователи бытовой техники являются сторонниками новых технологий. Многих вполне устраивает обычное механическое управление – просто, доступно, без лишних «наворотов».

Но прежде чем делать окончательные выводы, предлагаем рассмотреть достоинства «умного» оборудования, которое не просто делает жизнь более легкой и комфортной, но и позволяет значительно сокращать расходы.

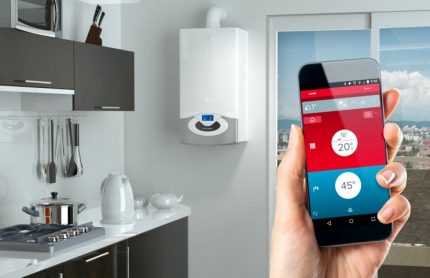

Управление газовым котлом со смартфона

Управляя газовым котлом на расстоянии, вы можете экономить от 20 до 50 % от общего количества трат на отопление жилища, просто меняя режим работы или выбирая подходящую программу

Главное достоинство удаленного управления газовым котлом скрывается в самом способе: не нужно постоянного присутствовать в доме, «общение» с оборудованием происходит на любом расстоянии.

Причем оно двустороннее – вы посылаете агрегату команды, которые он выполняет и, в свою очередь, оповещает вас об актуальных параметрах и моментально сигнализирует о сбоях и нарушениях в работе.

Сообщения СМС на смартфоне

Возможности программирования отопительной техники ограничены, но все же достаточно широки. Сегодня, обладая газовым котлом с дистанционным управлением, вы можете планировать режим обогрева, находясь на работе, в гостях и даже в длительной поездке

Пользователи, успешно «обкатавшие» систему удаленного управления, выделяют следующие ее преимущества:

  • Увеличение ресурса эксплуатации котла за счет оптимального выбора режима, снижения количества выключений/включений, в целом – более бережного использования.
  • Долговременное отсутствие больше не грозит возвращением в холодный коттедж – по пути домой можно установить нужную температуру.
  • Если установлены наружные погодные датчики, даже не придется вмешиваться в работу котла во время оттепели или заморозков – регулировка температуры произойдет автоматически.
  • На расстоянии можно выбирать более комфортный для сна «ночной» режим.
  • Если наступит аварийная ситуация или выйдет из строя какая-либо деталь – вы в ту же минуту узнаете об этом.

Конечно, многое зависит от нюансов монтажа и сложности отопительной системы.

Плюс в том, что со смартфона можно управлять не только простейшей, но и разветвленной сетью – с радиаторным или конвекторным отоплением, системой «теплый пол».

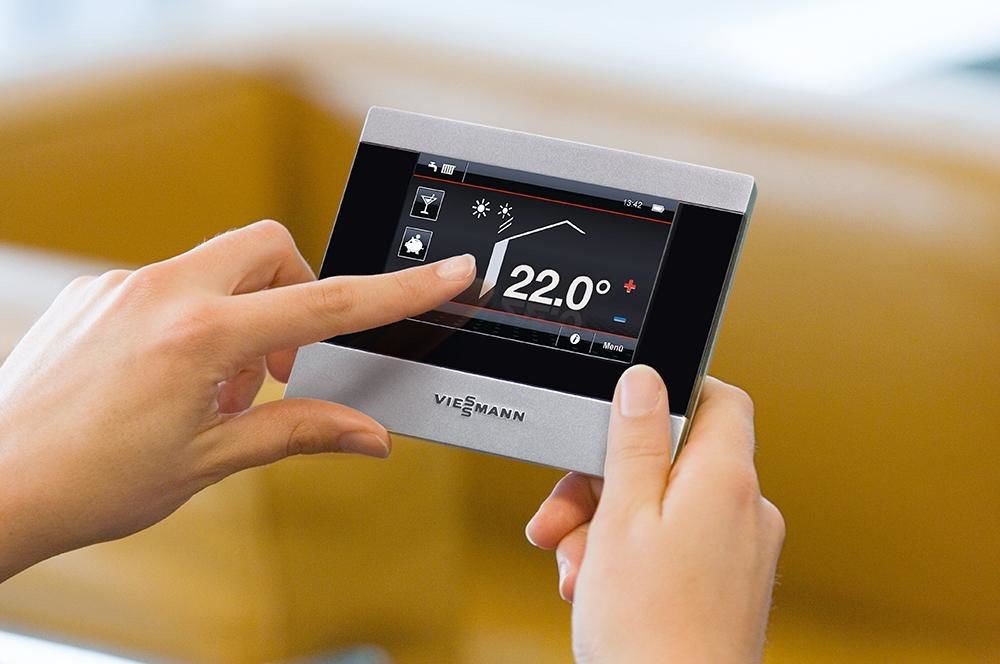

Настройка комфортной температуры в помещении

В свободной продаже можно найти оборудование для климатического зонирования, которое позволит настраивать комфортную температуру по комнатам: в спальне или кухне – более низкую, в гостиной или детской – выше

Некоторые функции системы запускаются в автоматическом режиме, то есть вам даже не потребуется выбирать режим на телефоне – оборудование само переключится по сигналам датчиков.

к меню ↑

1.7 Готовые приборы, позволяющие управлять котлом отопления через интернет

Владельцам систем отопления прекрасно известно, что в продаже существует довольно большой выбор специальных комнатных термостатов. С их помощью можно как поддерживать в помещении заданную температуру, так и управлять котлом отопления через интернет.

Управление котлом - беспроводной термостат

Однако все эти приборы достаточно дороги и обходятся в кругленькую сумму, зачастую превышающую 10 тыс. руб. Из-за их дороговизны эти приборы так пока и не смогли набрать достаточный уровень популярности.

Функция, заложенная в данные приборы, очень полезна для владельцев дач и загородных домов. Она позволяет, например, прогреть холодный дом еще до приезда в него хозяев.

Кроме того, данные приборы позволяют сохранять систему отопления в незамерзающем состоянии. Они дают возможность поддерживать заданный минимум температуры, при котором теплоноситель гарантированно не замерзнет.

Описанная функция очень полезна. Но воспользоваться ею могут далеко не все владельцы домов. Причиной всему – дороговизна соответствующего оборудования.

Ниже мы расскажем о том, как данную функцию можно реализовать, не устанавливая у себя дорогостоящую аппаратуру. Предлагаемая система не столь совершенна, как готовые аналоги, но она надежна и совершенно не дорога. Обойдется она в сумму около полутора тысяч рублей. А ее универсальность гарантирует возможность управления любым отопительным прибором. Ее схема представлена ниже.

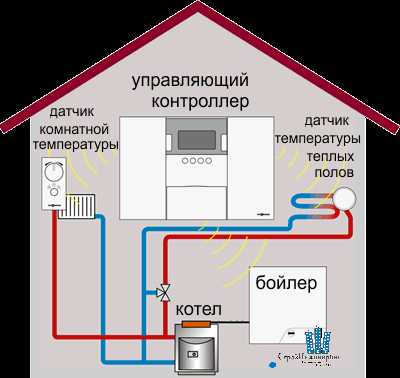

Схема системы управления котлом отопления

к меню ↑

1.8 Элементы, входящие в состав системы управления котлом отопления

Основным элементом системы может стать модуль марки Sonoff TH10. Данный прибор изготавливается в Китае, и приобрести его можно на АлиЭкспресс за какие-то 900 рублей.

Sonoff TH10

К прибору подключается электронный термометр.

Термометр

В нижней части корпуса прибора Sonoff подключаются необходимые для работы кабели. Все подключения выполняются по схеме, изображенной в нижне части корпуса. Один из кабелей – это шнур питания с обычной 2-штырьковой вилкой. Вторым проводом прибор Sonoff соединяется с пускателем.

Пускатель управления котлом отопления

Предназначение прибора Sonoff TH10 состоит в том, чтобы по команде, получаемой со смартфона, подавать питание на пускатель или отключать его. Как понятно по его маркировке, прибор способен выдержать ток не более 10 А или нагрузку в 2,2 кВт.

Этим прибором нельзя пользоваться как обычным дистанционно управляемым выключателем. Если его использовать таким образом, то напряжение 220 В будет подано сразу на плату газового котла, от чего она однозначно сгорит.

Чтобы этого не произошло, в состав самодельной системы входит пускатель. Это несложное устройство стоит порядка 200-300 рублей. И купить его можно в любом магазине электротоваров.

В пускателе имеются две пары контактов. При запитывании первичных контактов вторичные контакты устройства замыкаются. Причем напряжение на вторичных контактах отсутствует.

Что же касается термостата газового котла, то, как известно, он замыкает или размыкает контакты, подавая напряжение питания или отключая его.

В предлагаемой системе нажатие на кнопку на смартфоне в итоге обеспечивает включение котла. Это может производиться в ручном режиме. Но может и в автоматическом. Для этого на смартфоне активируется соответствующая функция, поддерживающая заданный температурный интервал. Это делается с помощью электронного термометра, входящего в состав описываемой системы. О нем было сказано немного выше, и он играет роль своего рода термостата, управляемого через интернет.

к меню ↑

1.9 Система автоматического контроля — первый шаг к умному котлу

Современные котлы отопления в Smart домах комплектуются системами автоматического контроля, способными корректировать интенсивность горения топлива в зависимости от реальной потребности в тепловой энергии.

Однако отклик на изменение погодных условий  обычного котла может запаздывать на несколько часов в зависимости от степени инерционности отопительной системы. Дело в том,  что система автоматического регулирования котлов отопления (назовем их обычными, в отличие от «умных» котлов отопления) в подавляющем большинстве настроена на изменение температуры воды в обратке: остыла вода в обратном трубопроводе сильнее, увеличивается подача топлива в камеру горения, температура обратки выше, подача топлива в камеру горения уменьшается.

В свою очередь теплоноситель остывает тем быстрее, чем ниже температура воздуха в отапливаемом помещении.

Еще одна немаловажная деталь: быстрый отклик котла на изменение температуры воздуха возможен только при использовании  приборов отопления малого внутреннего объема, например, алюминиевых или биметаллических радиаторов.

Видео — Bitherm котел с подвижным колосником и умным блоком управления

к меню ↑

2 Как выбрать GSM-модуль, что нужно брать во внимание?

Устройства, работающие на платформе Gsm, можно приобрести как в магазинах города, так и на известных торговых площадках типа Aliexpress. Прежде чем покупать такой модуль, стоит определиться, каких возможностей от него ожидают? Например, важна ли длина подключаемого кабеля антенны, а также сколько телефонных номеров можно использовать одновременно. При выборе модуля стоит учитывать такие факторы:

  • количество зон контроля;
  • наличие выходов для подключения разных по назначению датчиков;
  • возможность расширения функционала за счет прошивки приспособления;
  • наличие реле, через которое осуществляется обратная связь;

возможность мониторинга температуры и отправка показателей на мобильник

Хороший модуль обладает настройкой температурных режимов и порогов срабатывания.

С его помощью можно дистанционно управлять работой котла и вносить изменения в температуру. Качественный прибор даст возможность изменять показатели мощности, а также мгновенно пришлет смс-оповещение о срабатывании экстренных датчиков.

к меню ↑

2.1 Как выбрать подходящую модель

Основной критерий – это спецификация модели. Существуют приборы, подходящие только к определенным моделям котлов одного производителя, они выпускаются в качестве дополнительного оборудования к котлу, информация об их предназначении обычно содержится в самом названии. Разумеется, при наличии такой возможности, лучше выбрать GSM-модуль того же производителя, что и котел (он будет подогнан под конкретную линейку моделей и их специфику).

Но также существуют универсальные модели, подходящие абсолютно к любым котлам, имеющим соответствующие клеммы, именно о таких универсальных GSM-модулях идет речь в статье.

На сегодня выбор универсальных GSM-модулей небольшой (около 20-25 моделей), поэтому выделить достаточное количество критериев трудно. Мы рекомендуем изучить наиболее известные и удачные модели (см. далее) и выбирать из них, изучая функционал и удобство каждого, сравнивая цены. Но также рекомендуем обратить внимание на такие критерии, как:

  1. Наличие приложения и web-интерфейса, существенно упрощающих управление, позволяющих видеть и анализировать статистику работы. Если производитель не предоставил примеры интерфейса, стоит поискать скриншоты в поиске по картинкам любой из поисковых систем.

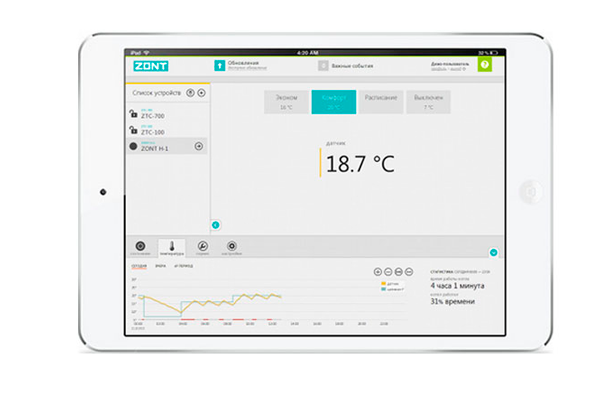

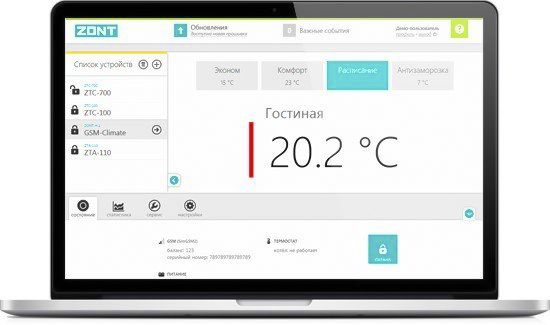

    Zont h-1v web интерфейс
    Пример веб-интерфейса модулей ZONT, интерфейс доступен в личном кабинете на сайте производителя.
  2. Стандартная комплектация. В комплекте с некоторыми модулями идут внешние датчики температуры, которые можно разместить в отдаленных от котельной помещениях и ориентироваться на их измерения, что является очевидным преимуществом. Хорошей считается комплектация с наличием выносной антенны, позволяющей серьезно улучшить качество связи, а в некоторых случаях, при выносе антенны повыше и вовсе поймать отсутствующий на первом этаже или в подвале отдаленного дома сигнал.
  3. Емкость встроенного аккумулятора должна составлять по крайней мере 100-150 мАч, при таких параметрах его хватит на 2-4 часа работы модуля.

Использование возможностей сети Интернет

Если газовый котел находится там, где имеется интернет, то к нему можно подключить термостат, способный работать онлайн. Причем система срабатывает автоматически, если температура в помещении понижается. Информация, касающаяся функционирования системы, отправляется хозяину через роутер.

Хозяин через смартфон отслеживает работу отопительной системы. Если потребуется, он всегда может внести необходимые коррективы в исполняемую программу. Но при использовании такого варианта требуется высокоскоростной интернет как со стороны пользователя, так и со стороны нахождения оборудования.

Управлением котлом через интернет

Использование интернета дает возможность:

  • производить оперативную синхронизацию данных;
  • держать владельца в курсе любых проблемных ситуаций.

Более подробно об одной из систем управления газовыми котлами через интернет рассказывает следующий видеосюжет:

Подключение модуля GSM

Это самое распространенное решение, применимое даже в районах, не охваченных сетью Интернет.
Модуль-контроллер GSM на стене
Газовый котел управляется с помощью блока GSM – компактного модуль–контроллера. В него вставляют SIM-карту, которая персонализирует владельца и дает возможность держать связь с удаленным оборудованием

В целях экономии домовладелец может выбрать наиболее подходящего сотового оператора и выгодный тариф.

GSM-модуль программируется и по принципу работы напоминает компьютер с ограниченными функциями. Этот блок соединен с датчиками, установленными как в оборудовании, так и в окружающей среде – в комнатах, на улице. В зависимости от параметров, выдаваемых датчиками, газовый агрегат в автоматическом режиме меняет программу или управляется со смартфона.

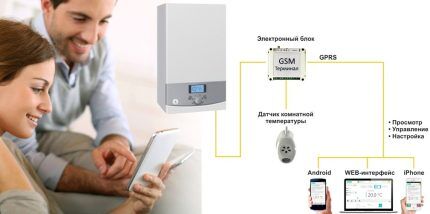

Схема управления котлом со смартфона
Для связи с блоком управления, установленном в доме, потребуется любой электронный девайс – ноутбук, планшет, но удобнее всего пользоваться смартфоном, более компактным и универсальным

Для удобства управления, выбора режимов и программ разработчики создали приложения для различных операционных систем: iOS, Android, Windows Phone.

Существует несколько режимов, с помощью которых производится управление газовым котлом:

  • Полностью автоматический контроль. Агрегат действует согласно заданным параметрам, введенным в программу заранее. Если требуются изменения, программу следует откорректировать.
  • Передача тревожных оповещений при наступлении аварийных или ремонтных ситуаций. Если произошла утечка газа или котел внезапно прекратил работу, на смартфон подается сигнал.
  • «Общение» с помощью SMS-посланий. Существует перечень команд, которые распознает автоматика газового котла, а затем вносит изменения в работу оборудования.
  • Расширенные возможности управления. С помощью специальной программы можно контролировать все системы, подключенные к блоку GSM.

Преимуществом удаленного управления по мобильной связи считается практически постоянный контроль и неограниченные возможности, зависящие только от выбранного приложения и установленного оборудования.

Установка терморегуляторов

Если в доме установлен роутер и подключен интернет, есть возможность управлять даже старой моделью котла без электронной начинки и автоматики.
Электронный терморегулятор для газового котла
Для этого нужно купить терморегуляторы универсального типа и создать сеть, объединяющую все отопительное оборудование. Управлять системой можно посредством интернет-соединения

Главным элементом системы является электронный контроллер и WI-FI-передатчик «в одном лице». Он программируется, после чего наступает возможность управления отопительными функциями в различных зонах. Количество таких зон зависит только от возможностей домовладельца – электронные термостаты можно установить на каждый радиатор.

По особому каналу контроллер связан с узлом отключения котла. Если возникает необходимость, агрегат выключают, находясь на расстоянии в сотни километров или из соседней комнаты. Управление контроллером ведется не только по беспроводной связи, но и вручную, прямо на блоке.

Система терморегуляторов легко охватывает несколько зон, при этом на каждом участке можно установить до 6 термостатов.

Многофункциональность Wi-Fi

В этом случае специалисты рекомендуют использовать Energy Control. На любой телефон можно скачать эту программу, которая выгодно отличается своей универсальностью и практичностью. Приобретенный блок соединяют с роутером и обеспечивают хорошую связь с интернетом. На работе или во время движения по городу можно контролировать конвекторы, корректировать температуру воздуха, следить за работоспособностью всей системы. Одновременно можно вносить все необходимые поправки более чем с 250 единиц смартфонов.

В видеоролике представлена поучительная информация о том, как можно дистанционно контролировать отопление жилья:

к меню ↑

3 Рейтинг: Производители и модели GSM-модулей

В качестве пульта в системе дистанционного доступа может быть использован мобильный телефон. Для этого достаточно вставить сим-карту в мобильник и подключить ее к котлу.



В каждом приборе имеется инструкция по эксплуатации, а также по установке модуля

Чтобы самостоятельно приобрести такой модуль, рекомендуется обратить внимание на рейтинг. В нем представлена подборка моделей для домашнего применения от различных производителей. Кроме них хорошими изделиями считаются приборы от компаний Wolf, Baxi, Buderus, Navien, Protherm, Vaillant.

к меню ↑

3.1 «Котел ОК»

Котел ОК

Самый востребованный на рынке, один из лучших и самых недорогих GSM-модулей для котлов отопления российского производства. Помимо цены, отличается компактными размерами, максимально простой и легкой настройкой, наличием приложения, способного отправлять команды в том числе и в виде SMS, что является отличным вариантом, позволяющим не использовать тарифы с доступом в интернет.

Функционал прибора довольно простой, минимально необходимый: управление температурой, настройка оповещений, проверка параметров работы котла, также в модуль встроено реле, позволяющее включать и выключать котел.

Из недостатков стоит отметить довольно простое приложение с минимально необходимым функционалом и устаревающим интерфейсом, наличие в комплекте внешнего термодатчика с длиной кабеля всего 0,5 метра, что не подразумевает его установку в других, отдаленных от котельной помещениях. Антенна также не выносная, вкручиваемая в прибор посредством резьбового соединения.

к меню ↑

3.2 КСИТАЛ GSM 4Т

КСИТАЛ GSM 4Т

Еще один известный, более профессиональный и универсальный прибор с гораздо более богатой комплектацией. Функционал управления отоплением в нем примерно такой же, как и в предыдущем «Котел ОК» – минимально необходимый, однако присутствуют целых 4 зоны для дополнительных устройств (датчик протока, дыма, движения, затопления, открытия дверей и т.д.). Также в комплекте идет электронный ключ и считыватель (подобно устанавливаемым в домофоны), поэтому повлиять на настройки, при желании, можно только имея электронный ключ.

Главным отличием является наличие в комплекте двух выносных датчиков температуры с длинной провода 10 м, а также выносной проводной антенны и шнура для подключения резервного внешнего аккумулятора (встроенного, к сожалению, нет). Управление и контроль можно осуществлять как посредством SMS, так и через приложение.

Недостатками, помимо отсутствия встроенного аккумулятора, являются малофункциональный и неудобный, хоть и понятный, интерфейс приложения, менее привлекательный внешний вид с открытыми клеммами и большие габариты. Обратите внимание, что для отопления необходимо выбирать модель, имеющую в конце букву «T».

к меню ↑

3.3 ЭВАН GSM CLIMATE

ЭВАН GSM CLIMATE

Также известен как ZONT H-1, отличается более современным и удобным приложением, с уже готовыми режимами «Эконом» и «Комфорт», а также возможностью программирования параметров работы котла. Достаточно единожды настроить шаблон работы котла и модуль будет автоматически отдавать команды котлу для изменения параметров в зависимости от времени или дня недели. Также доступно управление через web интерфейс. В стандартную комплектацию входит один выносной датчик температуры и выносная антенна.

Пожалуй, единственными недостатками являются отсутствие встроенного аккумулятора и всего один контакт для подключения внешнего термодатчика.

к меню ↑

3.4 ZONT H-1V

Модуль ZONT H-1V

Более совершенный аналог предыдущего GSM CLIMATE (ZONT H-1). Несмотря на менее привлекательный внешний вид, имеет дополнительный режим «Анти-заморозка» и встроенный аккумулятор для автономной работы при перебоях в электроснабжении. К-во подключаемых термодатчиков – до 10 шт.

В остальном, в виду одинаковой прошивки, все аналогично предыдущей модели: такое же управление через SMS, приложение или веб интерфейс, который, к слову, является одним из самых удобных и функциональных, с ведением статистки. В комплекте по прежнему один выносной термодатчик и выносная проводная антенна.

к меню ↑

3.5 Zont h 1v

Среди популярных бюджетный моделей можно выделить модуль GSM zont h1, произведенный компанией Vaillant. Это термостат небольшого размера для подключения к котлу отопления.

Оборудован собственным слотом для сим-карты, пультом управления. Воспринимает команды с любого смартфона, планшета или стационарного компьютера. Имеется система антизаморозки на тот случай, если жильцы дома уезжают на длительное время. Весь период их отсутствия система находится под надежной защитой, ее размораживание исключено даже при высоких морозах.

к меню ↑

3.6 Protherm

Еще одна востребованная модель для котла – Protherm. По стоимости модули данной марки даже ниже предыдущих. Совместим с одноименными котлами. Может работать с моделями других производителей. Имеет фиксированные режимы – эконом и комфорт. Самостоятельно следит за температурными показателями. Корректирует работу отопительной системы на основании заданных ранее параметров. Оповещает владельца в случае возникновения опасных или нестандартных ситуаций. Совместим с другими датчиками. Осуществляет контроль на движение, задымленность или утечку газа. О чем моментально оповещает владельца.

к меню ↑

3.7 Телеметрика т3

Модель позволяет осуществлять дистанционное управление котлом при помощи смартфона. Для его оптимальной работы достаточно одного датчика для помещения и одного наружного. В случае нарушений со стороны работы котла или сбоях/отключениях электросети, владелец мгновенно получает сообщение с предлагаемыми вариантами для устранения.

к меню ↑

4 Какими системами отопления можно управлять на расстоянии

Практически не существует каких-либо системных ограничений по типам теплового оборудования, для того чтобы внедрить GSM управление котлом. Единственные ограничения связаны с топливом, на котором работает агрегат. Для этой модели управления подходят газовые, жидкотопливные и электрические котлы, имеющие техническую возможность установления 100% уровня автоматизации. Агрегаты, работающие на твердом топливе, в силу инертности протекания тепловых процессов в топке, пока не имеют такого уровня регулировки.

Современные загородные дома чаще всего отапливаются с использованием закрытой двухтрубной схемой отопления с поэтажной и комнатной регулировкой теплового режима. Это достигается благодаря использованию циркуляционного насоса и гидравлической стрелки. Комплекс такого теплоснабжения оборудуется надежным модулем защиты, работающей с несколькими аварийными датчиками: по давлению газа, отрыву факела от горелки, недопустимой Т теплоносителя, предельного значения давления в отопительной и газовой магистрали.

Управление отоплением через GSM — системы регулирования обеспечивают:

  • Стандартный температурный режим работы, с поддержанием санитарной Т в доме;
  • зональный нагрев: детская, ванная, спальная, гостиная, кухня, подсобки;
  • дежурное отопление, для сохранения труб с водяной средой от переохлаждения в холодный период года;
  • предварительный прогрев объекта, перед прибытием жителей или их гостей;
  • режим с посуточной разбивкой качества отопления, какой является более предпочтительным: ночь-день.

к меню ↑

5 Газовый котел с GSM-модулем

Чтобы получить возможность дистанционного управления, газовый котел можно дополнить GSM-модулем. В состав этого прибора входит, в частности, контроллер. Его задача состоит в том, чтобы передавать на агрегат команды, отправляемые пользователем.

Датчики GSM-модуля находятся как внутри оборудования, так и снаружи. Это необходимо, чтобы пользователь мог получать измеренные ими параметры. И в результате мог управлять котлом, изменяя его текущую программу. Причем такое управление удобно тем, что доступно оно на основе практически любых операционных систем.

Газовый котел, управление

Благодаря модулю, газовый котел способен работать в нескольких режимах:

  1. Автоматизированном. То есть таком, когда агрегат работает автономно, следуя заданным программам.
  2. Оповещающем, когда система уведомляет пользователя о случившихся проблемных ситуациях (поломка, утечка газа и т.д.).
  3. Командном, позволяющем пользователю отдавать команды газовому котлу. Причем выполнение каждой команды сопровождается СМС-отчетом.
  4. Специальном, предполагающем дополнение котла специальными инструментами или датчиками. Которые могут, например, отслеживать состояние погоды. И это в результате расширяет круг возможностей пользователя в рамках управления системой отопления.

к меню ↑

5.1 Когда газовый котел лучше дополнить терморегуляторами

К этому варианту лучше прибегнуть владельцам газовых котлов старых моделей. То есть таких, в которых отсутствуют современные автоматизированные системы. Чтобы управлять таким котлом дистанционно, требуется наличие:

  • во-первых, роутера WiFi;
  • во-вторых, универсальных терморегуляторов.

С помощью последних создают общую цепь управления отопительными приборами. Для этого, одной стороны, их через WiFi подсоединяют к сети Интернет. С другой стороны, терморегуляторы связывают с узлом отключения. Это позволяет дистанционно отключать газовый котел. Причем возможно управление даже отдельными зонами, потому что контроллеры можно устанавливать даже не батареи.

Терморегулятор

Если имеется дистанционное управление, то экономится время на посещении отапливаемого объекта. Одновременно пользователь всегда в курсе состояния отопительной системы.

Однако описанные системы имеют две существенные уязвимости:

  • возможность отключения электроэнергии;
  • разрыв интернет-соединения.

Чтобы избежать возможных рисков, целесообразно заранее обдумать возможность подключения как резервного питания, так и дополнительного канала связи.


Предметы мебели, выполненные в минималистическом стиле, хороши тем, что подходят практически под любой современный интерьер.

к меню ↑

6 Как подключить?

Чтобы самостоятельно подключить и установить gsm-модуль, необходимо воспользоваться инструкцией, идущей в комплекте. Монтаж и запуск устройства происходит таким образом:

  1. Обесточить нагреватель.
  2. Снять защитный кожух с котла.
  3. Зафиксировать крепление для модуля на стене.
  4. Вставить в модуль сим-карту и батарейку, если это потребуется.
  5. В разъем, находящийся в котле, подключить контроллер на основе gsm.
  6. Подсоединить к модулю все датчики.
  7. Включить приспособление в сеть.
  8. Надеть защитный кожух котла.
  9. Подключить котел в электросеть.

Стоит помнить, что для работы на сим-карте необходимо выбрать одного из лучших мобильных операторов с хорошим качеством сигнала. Когда модуль будет впервые подключен, пользователю необходимо отправить смс на сим-карту контроллера с его номером.

При условии слабого сигнала необходимо поставить антенну, идущую в комплекте

Для лучшего понимания процесса подключения рекомендуется просмотреть подробное видео, чтобы избежать ошибок.

Gsm-модули отлично работают как с электрическими, так с газовыми котлами, они также могут функционировать с моделями на отработке. На самом котле должен присутствовать выход для подключения контроллера. Такое приспособление помогает сэкономить расход электроэнергии и значительно упрощает процесс управления отопительным прибором.

к меню ↑

6.1 Инструкция по установке и подключению GSM-модуля к котлу

Установка и подключение к котлу у всех GSM-модулей практически ничем не отличается, а подробный алгоритм всегда описан в инструкции прибора. Разберем процесс подключения на примере «Котел ОК».

Фото Описание действия
Инструкция по подключению GSM-модуля Нажмите на соответствующие зажимы по бокам корпуса и откройте заднюю крышку для доступа к слоту SIM-карты.
Инструкция по подключению GSM-модуля к котлу Установите SIM-карту в слот. На карте не должно быть ограничений и ПИН-кодов, должен быть подключен удобный тариф и положительный баланс.
Инструкция по подключению GSM-модуля к котлу отопления Прикрутите антенну. Вставьте в соответствующий разъем адаптер питания и подключите шнур в розетку, при нормальной работе должен непрерывно гореть светодиод питания (см. фото). Переведите переключатель аккумулятора в положение «включено», должен загореться соответствующий индикатор. Через некоторое время (около 10 сек) должен загореться индикатор GSM, свидетельствующий о том, что прибор зарегистрировался в сети. Для завершения регистрации позвоните на номер вставленной SIM-карты. Процесс регистрации отличается в зависимости от модели, но всегда описан в инструкции.
Подключение GSM-модуля к котлу Осталось подключить модуль к котлу. Для этого необходимо найти специальные контакты внутри котла, отвечающие за внешнее управление или внешний термодатчик (их расположение всегда можно найти в инструкции котла). Как правило, между этими контактами стоит перемычка, которую нужно вынуть. Осталось в соответствии с инструкцией соединить соответствующие контакты, делается это с помощью любого провода сечением от 0,5 мм2, просто вставьте кабель и закрутите клеммы отверткой. В комплекте такие кабели не прилагаются в виду требований к их длине, которые всегда индивидуальны.

к меню ↑

6.2 Дистанционное включение отопления на даче или в доме

Современная система отопления использует гораздо больше комплектующих, чем те, что были ранее. Тогда как нам представляется, что в составе такой системы была печка и, пожалуй, груба или металлические трубы, по которым тепло перемещалось к выходу из дома.

Теперь же данная система – это симбиоз привычных материалов для отопления и системы электронного управления. Практически все вопросы автоматизированы и не требуют непосредственного участия человека.

Отсюда и дистанционное включение отопления на даче или в загородном доме. Это необходимость, которая продиктована современными реалиями на рынке энергетических ресурсов.

По сути, требуется создание системы управления, которая поможет реализовать такие возможности.

Для таких целей потребуется небольшой набор комплектующих:

  • Прежде всего, необходим котел, установка которого должна выполняться только специалистами. Они помогут правильно настроить этот главный элемент системы отопления.
  • Далее надо провести монтаж отопительной системы, основываясь на индивидуальных особенностях загородного дома или дачи. Для этого понадобится, например, набор труб, фитингов и батарей.
  • Теперь, когда такие работы произведены, потребуется соединить их в единое целое и настроить работу системы.
  • Последним этапом становится настройка системы управления отоплением. Чтобы система работала в автоматическом режиме надо предусмотреть управление отоплением через Интернет. Тогда можно будет руководить её работой в дистанционном режиме.

к меню ↑

6.3 Варианты использования устройства

Дистанционное управление газовым котлом посредством телефона не только комфортно, но удобно и выгодно:

  • Например, отпадает необходимость поддерживать тепло в доме, когда там никого нет. Включить отопление можно по телефону из любого места и когда угодно. К вашему приезду дом уже будет прогрет.
  • В любой момент можно узнать, какая сейчас температура в доме. Отправили sms-запрос и сразу же получили ответ.
  • Предположим, ваш дом находится в посёлке, и вдруг там отключилась подача электричества. Вы мгновенно получаете от модуля сообщение о сложившейся ситуации. У вас есть возможность принять необходимые меры, чтобы избежать финансовых потерь и других неприятных последствий, которые могут быть вызваны остановкой котла.
  • Если зимой вам понадобилось на несколько недель оставить дом, устанавливаете нижний и верхний пределы температурного значения. Система будет постоянно следить за этим диапазоном, регулируя подачу тепла.

к меню ↑

7 Почему стоит оборудовать отопительный котел системой удаленного управления

Необходимость оборудования дома системой, которая может дистанционно управлять котлом отопления, становится очевидной не только в случае невозможности постоянного присутствия, но в плане прямой экономической выгоды и общего удобства от проведения такого мероприятия:

  1. Возможность ежемесячно экономить до 45-50% денежных затрат на прогрев жилища;
  2. Увеличение ресурса работы оборудования для обогрева за счет меньшего количества включений-выключений электроники;
  3. При любом продолжительном отсутствии можно снижать температуру помещения и нагнетать ее заблаговременно до своего прибытия;
  4. Во время оттепелей система GSM управления газовым котлом сама его отключит автоматически;
  5. Можно настраивать режимы отопления для ночи и дня;
  6. Возможность поддерживать разные уровни температуры по разным зонам (комнатам);
  7. Все информация о нестандартных ситуациях будет тут же передана блоком управления газовым котлом для оперативного принятия решений;
  8. Система обогрева может автоматически включаться до наступления холодов.

к меню ↑

7.1 Как решить вопрос с технической стороны

Вне зависимости от того, какая система подачи тепла отвечает за обогрев помещения (кроме, конечно, дровяных печей ручной загрузки и каминов), ее можно оборудовать электроникой удаленного управления котлом отопления.


Установка режима отопления при управлении котлом дистанционно

Связано это с тем, что большинство современных котельных установок имеют в своей структуре электронные платы согласования, через которые можно подсоединить дистанционные блоки. Если же оборудование для обогрева старых образцов не предусматривает такой модернизации (или оно самодельное), вопрос все же решаем.

На выбор потребителю есть три основных варианта как внедрить дистанционное управление котлом у себя в жилище:

  • Используя специальные GSM модули управления отопительными устройствами;
  • Подключая так называемый «умный термостат» через WI-FI;
  • Оборудуя радиаторы многофункциональными терморегуляторами.

к меню ↑

8 Советы по организации дистанционного управления отоплением

Схема подключения модулей к блоку управления отоплением

Схема подключения модулей к блоку управления отоплением

В большинстве случаев можно сделать систему управления отоплением коттеджа самостоятельно. Это осуществимо только при правильном выборе компонентов системы. Т.е. сначала нужно проанализировать состояние и возможности уже установленного оборудования.

У классической схемы узла управления отопительной системой есть один блок контроля, который соединен со всеми элементами теплоснабжения. Программатор должен соответствовать следующим требованиям:

  • Количество подключаемых клемм и их конфигурация должна совпадать с аналогичными узлами коммуникации котла и терморегуляторов. В противном случае управление теплоснабжением по СМС будет невозможно. В случае надобности приобретаются адаптеры;
  • Максимальная удаленность пользователя от блока контроля. Если это расстояние не превышает 300 м – можно приобрести модели с рудоуправлением. Для увеличения площади связи рекомендуется пользоваться управлением отоплением по мобильному телефону или интернет;
  • Возможность самостоятельно (или с помощью специалистов) устанавливать дополнительные параметры работы. Это осуществляется с котроллером на базе плат управления отоплением;
  • Подключение блока автономного электропитания. Для этого необходим достаточно большой ящик управления системой отопления. Данный параметр учитывается при выборе места установки блока контроля в доме.

Не нужно забывать о возможности управления отопительными радиаторами. Это может осуществляться с помощью локальных устройств – механических терморегуляторов. Они имеют невысокую стоимость, но не могут быть подключены к общей электронной системе контроля.

Если отопление также выполняет функцию горячего теплоснабжения – необходимо, чтобы в программаторе была функция управления этим участком.

к меню ↑

9 Эффективные рекомендации специалистов

В большинстве случае даже неопытный человек может самостоятельно обустроить систему управления эксплуатируемым котлом в коттедже. Но положительного результата можно добиться только в том случае, если правильно подобрать все связующие узлы и следовать основным рекомендациям экспертов.

Первым делом необходимо постараться проанализировать состояние и возможности ранее установленного оборудования. У традиционной схемы контрольного узла присутствует только один блок управления, который надежно соединен сразу со всеми элементами теплоснабжения. В этом случае задействованный программатор обязательно должен соответствовать следующим требованиям:

  • Допустимая отдаленность владельца дома от блока контроля. Если этот показатель не превышает 300 метров, тогда можно купить бюджетный модуль на радиоуправлении. Если нужно увеличить площадь связи, тогда без помощи мобильного телефона и интернета просто не обойтись.
  • Итоговое количество подсоединяемых клемм и их реальная конфигурация должны максимально совпадать с узлами коммутации терморегуляторов и котла. В противном случае дистанционный способ управления через SMS будет просто недоступным. Эксперты рекомендуют покупать специальные адаптеры, благодаря которым можно настроить работу системы.
  • Подключение блока автономного электропитания. В этом случае нужно подготовить довольно большой ящик многофункционального управления.

Больше познавательной информации по этой теме представлено в видеоролике:

Источники


  • https://GradusPlus.com/kotly/obustrojstvo-kotelnoj/gsm-modul-dlya-kotlov-otopleniya/
  • https://domsgazom.ru/gazovye-kotly/upravlenie-gazovym-kotlom-cherez-smartfon
  • https://stroyday.ru/stroitelstvo-doma/pechi-i-sistemy-otopleniya/gsm-modul-dlya-kotla.html
  • https://expo-sib.ru/upravlenie-gazovym-kotlom-cherez-smartfon-kak-pravilno-organizovat-distancionnyj-kontrol/
  • https://eco-kotly.ru/gsm-upravlenie-kotlom-otoplenia-vidy-sposoby-vozmoznosti/
  • https://future2day.ru/gsm-upravlenie-gazovym-kotlom-s-telefona/
  • https://sovet-ingenera.com/otoplenie/kotly/upravlenie-gazovym-kotlom-cherez-smartfon.html
  • https://emercom-karelia.ru/upravlenie-kotlom-cerez-internet/
  • https://gazifikaciya.com/udalennoe-upravlenie-kotlom-otopleniya/
  • https://sanast.ru/upravlenie-elektrokotlom-s-mobilnogo-telefona/
[свернуть]

Рассчитайте утепление своего дома

Перейти к расчёту
Adblock
detector
