1 Как обогревается комната радиатором центрального отопления

 Стройка

а) тепло выделяется радиатором и распространяется по всей комнате;

б) обогревание комнаты осуществляется только за счёт явления теплопроводности;

в) обогревание комнаты осуществляется только путём конвекции;

г) энергия от батареи теплопроводностью передаётся холодному воздуху и конвекцией распределяется по всей комнате.

В многоквартирных жилых домах поддержание нормативной температуры воздуха в помещениях обеспечивается системой центрального отопления. Основным видом отопительных приборов центральной сети являются радиаторы, выполненные из различных материалов. Ответу на вопрос – как обогревается комната радиатором центрального отопления – посвящена данная публикация.

По материалам изготовления радиаторы водяного отопления делят на 4 основных группы:

  1. Алюминиевые;
  2. Биметаллические;
  3. Чугунные;
  4. Стальные (панельные и трубчатые).

У каждого из материалов изготовления радиаторов имеются свои, особые теплофизические характеристики. Для систем отопления главными являются показатели теплопроводности и прочности. Величина теплопроводности оказывает прямое влияние на теплоотдачу прибор – чем она больше, тем качественней передается тепло от горячей воды воздуху отапливаемого помещения. Прочность изделия необходима для обеспечения работы батареи под высоким давлением и температурой теплоносителя.

Каждый из материалов батарей имеет свои требования к составу теплоносителя. Устройства из стали и со стальными каркасами (биметаллические) подвержены коррозии при большом содержании кислорода, алюминий чувствителен к величине водородного показателя. Только чугун отличается малым коррозионным износом и нейтрален к химическому составу воды.

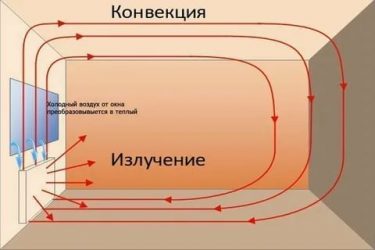

Принцип работы радиатора заключается в использовании конвективного движения воздуха. По законам физики теплый воздух всегда поднимается вверх из-за меньшей плотности (и соответственно веса). Теплоноситель с высокой температурой движется во внутреннем полом пространстве батареи и нагревает стенку устройства из металла. Металл передает тепло воздуху помещения.

Холодный воздух сосредоточен в нижней части помещения, он поступает в наружную конструкцию радиатора, нагревается и поднимается вверх. Его место занимает новая порция холодного воздуха. Такое движение реализуется на постоянной основе (при условии нагрева радиатора теплоносителем).

Для оптимизации движения воздуха через конструкцию батареи поверхности изделий оснащаются пластинами оребрения. Они увеличивают площадь теплообмена и корректируют направление движения воздуха. Кроме того, для реализации конвективного движения воздуха необходимо, чтобы между радиатором и ограждающими конструкциями имелись зазоры. Нормативная величина их имеет следующие значения:

  1. Расстояние от пола – от 60 до 100 мм;
  2. Расстояние от стены до задней плоскости устройства – не менее 20 мм;
  3. Зазор от верхнего среза батареи до подоконника – не менее 50 мм.

Кроме конвективной теплоотдачи радиаторы передают тепло с помощью лучистого теплообмена (теплового излучения). Тепло при этом передается непосредственно окружающим предметам.

Тепловая мощность радиаторов корректируется с помощью различных видов арматуры – шаровых кранов, ручных и терморегулирующих вентилей. Кроме того, теплоноситель поступает в сеть с определенной температурой, которая меняется теплоснабжающими организациями в зависимости от температуры окружающего воздуха.

Радиаторы являются основным видом отопительных приборов в центральных системах отопления многоэтажных домов. Они отличаются простотой устройства и эксплуатации, обладают высокой прочностью и эффективностью. Еще один важный фактор – батареи всегда дешевле вторых по популярности водяных приборов отопления – конвекторов.

к меню ↑

1.1 Что нужно зноть о теплоотдаче

Мощность радиатора, тепловой потолок, тепловая мощность — все эти понятия идентичны тепловой отдаче, единицей измерения которой является Ватт. Иногда тепловой потолок также меряется в калориях. Данную величину можно трансформировать в пересчет на Ватты: 1 Вт равен примерно 860 калориям в час.

Тепловая передача производится в результате нескольких процессов:

  • тепловой обмен;
  • конвекция;
  • излучение.

В батарее осуществляются все три способа передачи тепла, но их конкретные пропорции разнятся в зависимости от вида отопительного оборудования. К радиаторам могут относиться устройства, у которых не менее четверти тепла выделяется в виде прямого излучения. Однако нужно заменить, что на сегодняшний день границы этого требования несколько стерлись, поскольку радиаторами стали называть и конвекторные устройства.

к меню ↑

1.2 Расчет нужной тепловой отдачи

Выбор батарей должен базироваться на максимально корректных вычислениях необходимой мощности. С одной стороны — лишние секции ни к чему, но с другой — недостаток мощности приведет к невозможности добиться желанной температуры.

На эффективность отопления влияют особенности помещения. Среди них:

  • площадь комнаты;
  • высота потолка;
  • местонахождение помещения (на углу или нет);
  • этаж;
  • количество внешних стен и окон;
  • характеристики установленных окон;
  • наличие утеплителя на внешних стенах;
  • присутствие в помещении дополнительных источников тепла;
  • наличие чердачного помещения и качество его утепления.

Существует несколько методик подсчета нужно мощности системы отопления. Самый простой способ строится на учете количества окон и стен, граничащих с улицей. Подсчет делается таким образом:

Самый простой способ подсчета мощности системы отопления — подсчет количества окон и стен, граничащих с улицей

  • в стандартной ситуации (одно окно, одна внешняя стенка) понадобится 1 кВт тепловой мощности на каждые 10 квадратных метров помещения;
  • если в помещении два окна или две наружные стенки, применяется поправочный коэффициент — 1,3 (иными словами, на каждые 10 квадратных метров необходимо 1,3 кВт тепловой мощности).

Следующий способ чуть сложнее, но он позволяет получить более точные показатели необходимой мощности, так как одним из используемых параметров являются высота помещения.

Для вычисления используется формула:

Мощность = площадь помещения x высота комнаты x 41 (согласно нормативам — минимальная мощность на кубометр помещения).

Полученный результат — требуемая тепловая мощность. Чтобы определить количество нужных секций, делим этот результат на тепловую отдачу одной секции (указано в техпаспорте батареи).

Совет! В результате вычислений может получиться дробное число. В этом случае число нужно округлить в большую сторону.

к меню ↑

1.3 Преимущества счетчика тепла

Если отопительная система многоэтажки позволяет устанавливать тепловые счетчики, то сэкономить на отоплении можно при условии некоторых нюансов:

  • если в квартире есть холодные места и потери тепла достаточно обширны, то система учета – это нерациональные траты. Сначала нужно решить вопрос с утеплением окон, балкона, дверей, стен, а потом уже думать над экономией;
  • квартирные счетчики не всегда оправдывают себя, так как, кроме потребляемого тепла, приходится платить доставку его по теплотрассе и обогрев нежилых помещений, к примеру, лестничных клеток. Дешевле будет, если стоит общественная система учета и оплата осуществляется в соответствии с потреблением всего здания, поделенного на число квартир. Это выгодно, если дом оснащен хорошей теплоизоляцией. Такой вариант стоит дороже, но оправдывает себя, поэтому есть смысл всем жильцам объединиться и установить общественный счетчик;
  • если система учета стоит в квартире и поставлена на учет в управляющей организации, то экономить можно, уменьшая температуру в доме. Для этого нужно чуть снизить подачу потока теплоносителя в квартиру, а уменьшив температуру на 1 градус, можно сэкономить до 6% тепла.
  • экономное отопление квартиры при индивидуальной системе учета возможно при отсутствии в квартире теплопотерь.

к меню ↑

1.4 Зависимость тепловой отдачи от типа подключения

Характеристика батареи зависят не только от температурного режима теплоносителя и конструкционного материала, но и от типа подключения устройства к отопительной системе:

  • прямое одностороннее подключение — наиболее эффективный, эталонный тип подключения;
  • диагональное подключение — используется для снижения потерь тепла, если в батарее более 12 секций;
  • нижнее подключение, при котором теряется до 10% энергии — применяется для соединения с отопительной системой в стяжке пола;
  • однотрубное подключение — самое невыгодное, потери тепла колеблются в рамках 30-45%.

к меню ↑

1.5 Варианты повышения теплоотдачи

Существует несколько способов для повышения тепловой отдачи:

  1. Радиатор должен быть чистым, поэтому нуждается в систематической влажной уборке.
  2. Слишком толстый слой краски на чугунной батарее нарушает теплообмен. Поэтому при окрашивании нужно применять особые краски с пониженным сопротивлением теплопередаче.
  3. Прежде чем наносить краску на бывшую в употреблении батарею, нужно тщательно удалить старую краску. Для покраски лучше применять темную эмаль, наносимую в два слоя. Темные цвета позволяют увеличить мощность обогрева приблизительно на 10%. Светлые же поверхности обычно выглядят эффектнее, но не так эффективны для целей обогрева.
  1. Батарея должна быть корректно установлена: без наклона, на правильном расстоянии от стенки и пола.
  2. Радиатор не должен прикрываться декоративными решетками или шторами.
  3. Во внутренней части устройства не должно быть засоров, мешающих циркуляции теплоносителя.
  4. Повышают теплоотдачу экраны с фольгой, которые можно установить на стенку за батареей.
  5. Причиной снижения температуры могут быть слишком закрученные вентили. Причем попытки их провернуть могут не увенчаться успехом из-за возникших на резьбе образований. В этом случае нужно позвать сантехника.
  6. Если во время отопительного сезона выяснилось, что какой-то сегмент радиатора холодный, речь идет о нарушении движения теплоносителя из-за накопления посторонних образований внизу устройства. Избавиться от проблемы может аккуратное постукивание по прибору. Также можно включить рядом электрическую плиту или электрообогреватель. При нагревании воды в батарее, инициируется вихревое движение, которое может сдвинуть с места отложения ржавчины или мусора.
  7. Температура может понизиться также из-за ремонтных работ у соседей, если они сделали стояк более узким при монтаже «теплых полов» или стали отапливать дополнительные помещения, что снизило напор в системе.

Итак, факторы хорошей теплоотдачи радиаторов: модель и материал устройства, тип подключения, правильный расчет количества секций, учет особенностей помещения, соблюдения правил эксплуатации оборудования. Чтобы добиться максимальной теплоотдачи, необходимо учесть все указанные параметры. Наградой за это будет тепло и комфорт в помещении.

Вопрос выбора подходящего радиатора для отопления дома или квартиры играет немаловажную роль. Ведь от этого зависит безопасность, возможность экономии на энергоресурсах, соответствие дизайну интерьера, тепло, а значит, и ощущение комфорта в жилье. Для ответа на вопрос, для центрального отопления, сперва необходимо установить технические характеристики и особенности работы каждого вида современных батарей.

При приобретении радиатора немаловажное значение имеют следующие аспекты:

  • Эффективность функционирования, то есть, способность обогреть помещение.
  • Безопасность и длительность эксплуатации.
  • Доступность в ценовом плане.

Также выбор отопительных радиаторов во многом определяется тем, в какую систему они будут вмонтированы, — центральную или автономную.

Централизованная система, используемая в многоквартирных домах, обладает следующими особенностями:

  1. Обычно рабочее давление в данной системе при подаче в районе 4-5 кгс/см 2 и чуть меньше на выходе. В частных домах максимальное давление составляет всего 2 кгс/см 2.
  2. В центральных системах гораздо выше вероятность непредвиденных обстоятельств, связанных с гидроударами, применением теплоносителей с температурой больше допустимой и др.

Непосредственное влияние на выбор радиатора оказывают и технические характеристики системы отопления, которые определяются:

  • Величиной рабочего давления.
    Основное правило: давление у отопительных батарей больше, чем в помещении, в котором они устанавливаются. Иначе — в скором времени появится течь.Непосредственное влияние на выбор радиатора оказывают и технические характеристики системы отопления, которые определяются:
  • Типом системы отопления — одно- либо двухтрубная.
  • Мощностью радиатора. Важнейшая величина, которая обозначает эффективность отдачи тепла от источника к потребителю, то есть, насколько качественно радиатор обогревает дом. На показатель мощности оказывает влияние наличие окон и материал, из которого они изготовлены (древесина или пластик), тип дома (панельный или кирпичный), количество внешних стен, площадь помещения. Величина требуемой определяется умножением площади комнаты на 100 Вт и увеличивается на определенный процент в зависимости от различных факторов:
    • при наличии 2 наружных стен и 2 окон — на 30%;
    • при выходе окон на северную сторону — на 10%.
  • Размерами радиаторов. Устройство должно по габаритам соответствовать месту, предназначенному для монтажа. Оптимальное расстояние между окном и радиатором — от 10 см и больше, полом и радиатором — от 6 см. Ширина радиатора должна превышать 50% ширины окна, под которое он устанавливается.

Исключить источники холода

Выявить теплопотери просто:

  • сначала проверьте окна. Если они деревянные, то со временем древесина усыхает и начинает сыпаться, создавая щели. Также дефект может наблюдаться в зонах соединения стекла с рамой. Если вы не можете поменять окна, значит, необходимо использовать старый метод и обклеить их бумагой. Можно использовать особые самоклейки или скотч. Если вы хотите поменять окна на металлопластиковые стеклопакеты, выбирайте двухкамерные модели со стеклами, покрытыми специальным веществом. На практике показано, что такие окна экономят до 30% тепла;
  • балкон без застекления – это самое слабое место квартиры. При возможности его нужно утеплить и остеклить, тогда он будет типа буфера между улицей и квартирой. Самым простым ответом на вопрос, как сэкономить на отоплении в многоэтажке, будет утепление внешней стороны дома. Многие современные дома отличаются специальными латками на своих стенах. Жильцы за свой счет утепляют фасад пенополистиролом. Данный материал имеет толщину 5 см и удерживает тепло лучше, чем кирпичная кладка. Такое утепление на 30% уменьшает потери тепла. Вместе с застекленным балконом и окнами это намного уменьшит затраты на отопление.

Естественно, застекление и утепление фасада нуждаются в больших вложениях, но с учетом того, что тарифы только увеличиваются, такое вложение окупит себя в короткие сроки.

Установка дополнительных обогревателей

Как оборудовать дом теплом? Сегодня на строительном рынке существует огромный выбор обогревательных систем, которые могут быть, если не альтернативой центральному отоплению, то его опорой. Дополнительная установка отопительных систем необходима тогда, когда не хватает оптимальной температуры для того, чтобы комфортно пережить зиму. Для таких ситуаций можно использовать разные типы отопительных устройств:

  • преимущество масляных радиаторов заключается в их невысокой стоимости и умении обогреть комнату площадью до 20 квадратных метров, благодаря высокой проводимости теплоносителя. Такие установки безопасны, обладают датчиками контроля температуры, их можно оставлять без присмотра, не переживая за сохранность квартиры. Среди минусов можно отметить их длительный разогрев и пересушивание воздуха;
  • если вы хотите установить вспомогательное отопление квартиры, то самым экономным вариантом является покупка конвекторного обогревателя. Он стоит недорого, мало потребляет энергии, быстро разогревается, весит немного, но пожароопасный. Такую установку нельзя оставлять без присмотра включенной;
  • тепловентиляторы можно не только транспортировать из одного места в другое, но и устанавливать на стену или потолок. Они мощные, умеют обогревать большие площади, равномерно распределяя по помещению нагретый воздух. Минусом считается пересушивание воздуха и шумная работа;
  • если вы ищите отопление нежилого помещения в многоквартирном доме, то идеальным решением будет инфракрасный обогреватель. Он не пересушивает воздух, моментально нагревает комнату, прогревая находящиеся в ней предметы, бесшумно работает, мало потребляет энергии и полностью безопасный. Единственным минусом является то, что бюджетные китайские модели часто подвергаются замене ламп;
  • если ваш бюджет позволяет, то идеальным дополнением и заменой главного отопления считается микатермический обогреватель. В нем применяются детали, которые испускают инфракрасные волны, запечатанные в корпус из слюды. Он быстро нагревает большое помещение, отдавая тепло близлежащим предметам, полностью безопасный, бесшумный, мощный и компактный, но стоит дорого.

к меню ↑

1.6 Основные виды радиаторов для центрального отопления, их недостатки и преимущества

Чугунные радиаторы. Лидирующий по распространенности вид радиаторов на протяжении нескольких десятилетий. Существенно изменился только внешний вид — есть модели, являющиеся настоящими дизайнерскими образцами (стоимость их соответствующая). Хороши в использовании в жилых и производственных многоэтажных зданиях.

Преимущества:

  • высокая теплопередача;
  • прочность и долговечность;
  • неприхотливость и выносливость;
  • большое проходное сечение, позволяющее сохранять пропускную способность даже при накоплении отложений.

Недостатки:

  • необходимость промыва 2-3 раза в год;
  • уязвимость к сильным механическим воздействиям (батарея может треснуть);
  • высокая цена.

Алюминиевые радиаторы. В настоящее время пользуется огромной популярностью у россиян. Состоят из секций, количество которых зависит от площади обогреваемого помещения. Именно данный вид характеризуется наибольшей степенью обогрева, достигаемой за счет высокой теплопроводности самого металла и увеличения площади теплопроводности, благодаря развитой системе оребрения. По конструкции выделяют модели секционные и цельные.

Для централизованных систем отопления радиаторы из алюминия не рекомендуются к эксплуатации. Поскольку при наличии кислорода в теплоносителе этот металл окисляется, и происходит «завоздушивание» секций из-за выделения водорода. Для избежания этого устройству требуется регулярный уход и откачка воздуха.

Преимущества:

  • легкость;
  • внешняя привлекательность;
  • прочность и надежность;
  • отличная теплоотдача.

Недостатки:

  • подверженность коррозии;
  • необходимость регулярного спускания воздуха из радиатора через воздухоотводный клапан;
  • деформация алюминия при гидроударе;
  • твердые частицы, присутствующие в теплоносителях, способствуют разрушению стенок устройства изнутри, что снижает срок эксплуатации устройства (эта проблема решается путем оснащения радиатора грязевиками и дополнительными фильтрами, требующими регулярной чистки);
  • при соединении алюминиевых труб с медными, быстрое разрушение алюминия.

Стальные радиаторы. Распространенный вид в условиях малоэтажного частного строительства. Для централизованного отопления не лучший вариант, поскольку:

  • обычно рабочее давление в отопительной системе превышает допустимое;
  • при гидравлическом ударе эксплуатационный срок значительно сокращается и составляет всего нескольких месяцев.

Преимущества:

  • привлекательный дизайн;
  • занятие небольшого места в помещении.

Недостатки:

  • подверженность коррозии;
  • средний срок службы при соблюдении эксплуатационных правил — не больше 7 лет.

Биметаллические радиаторы. Сочетают преимущества двух предыдущих видов радиаторов, за счет особой конструкции — алюминиевой оболочки и стального сердечника. Используются при любом виде отопления, но особенно с хорошей стороны зарекомендовали себя в высотных зданиях с центральным отоплением.

Преимущества:

  • способность выдерживать значительные нагрузки и гидравлические удары, прочность;
  • высокая теплоотдача;
  • небольшой вес и продуманная форма, способствующая эффективному обогреву помещения.

Недостатки:

  • высокая цена, обусловленная сложностью конструкции.

к меню ↑

2 Теплоотдача и материал батареи

С точки зрения конструкционных материалов существует четыре основных вида радиаторов: чугунные, стальные, алюминиевые и биметаллические. В каждом случае теплоотдача отличается.

к меню ↑

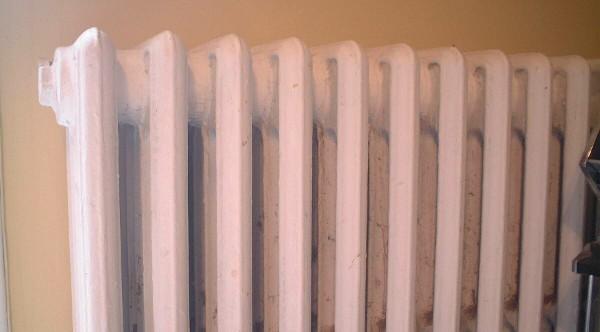

2.1 Чугунные батареи

Такие радиаторы характеризуются незначительной поверхностью тепловой отдачи, а также невысокой теплопроводностью. Теплоотдача чугунных радиаторов осуществляется, прежде всего, излучением и лишь пятая ее часть выпадает на конвекцию.

Каждая секция чугунной батареи имеет номинальную мощность в 180 Вт. Хотя такие показатели достигаются только в условиях лабораторных испытаний. Если же речь о системах центрального отопления, теплоноситель лишь изредка разогревается выше 80 градусов, причем часть тепловой энергии теряется еще на пути следования к радиатору. В результате, реальная теплоотдача фиксируется на уровне 50-60 Вт.

к меню ↑

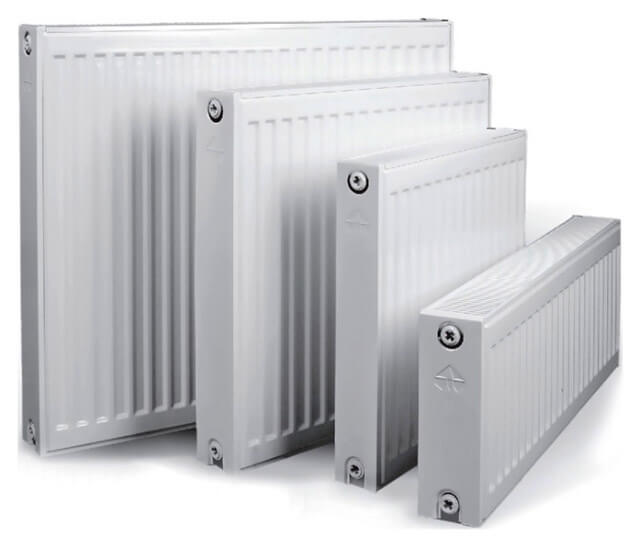

2.2 Стальные батареи

Радиаторы из стали состоят из одной или нескольких панелей, между которыми имеются так называемые ребра, выступающие в качестве конвектора. Тепловая отдача стальных устройств лишь немного выше, чему у чугунных. Поэтому их основным достоинством является невысокий вес и более эстетичный дизайн.

Если температура теплоносителя снижается, тепловая отдача стальной батареи резко падает. В связи с этим реальные характеристики радиатора могут сильно отличаться от указанных компанией-производителем.

к меню ↑

2.3 Биметаллические батареи

По эффективности тепловой отдачи этот тип радиаторов не хуже алюминиевых. В некоторых случаях она превышает 200 Вт. При этом биметаллические устройства не столь чувствительны к качеству теплоносителя. Недостаток этих приборов — высокая стоимость.

к меню ↑

3 Как работает система центрального отопления

В большинстве домов нашей необъятной Родины, которая к слову на 2/3 состоит из вечной мерзлоты, тепло в квартиры поступает от ТЭЦ, и называется это гордым словом «центральное отопление». Об этом мы сегодня и поговорим. ТЭЦ нагревает теплоноситель и по трубам, как по кровеносным сосудам, через весь город тепло поступает к вам в дом: сначала в тепловой узел, который как правило расположен в подвале, а затем и в батареи Вашей квартиры. Отдавая тепло, теплоноситель остывает и через так называемую обратку, уходит назад на ТЭЦ. Кстати, как правило теплоноситель — это обычная вода с добавлением присадок, которые предотвращают отложения в батареях отопления и трубах.
Тут кстати, есть очень важный нюанс, о котором как показала моя практика даже многие сантехники не подозревают. В тепловом узле есть элеваторный узел, изобретение 19 века, но увы до сих пор повсеместно применяемое.
В элеваторном узле, есть так называемое сопло, он же конус. Многие сантехники считают, что его задача просто заузить сечение, чтобы поменьше тепла поступало в дом. На самом деле нет. Его задача, создать разрежение, при котором горячая вода с подающего трубопровода на высокой скорости, но с меньшим давлением, начинает смешиваться с остывшей обраткой (с той водой, которая уже прошла через батареи отопления Вашего дома) и за счет этого происходит регулирование температуры отопления на вводе в дом. К сожалению, сопло — устройство примитивное, изобретенное в 19 веке, и поэтому смешивание происходит всегда одинаковое, независимо от того, какая температура сейчас на улице +5 или -40.
Многие сантехники, когда получают жалобы от жильцов, которым стало холодно растачивают сопло элеватора выше нормативного сечения или даже полностью его убирают. Делать это категорически не рекомендуется, так как согласно графику, ТЭЦ в сильные морозы подает теплоноситель под крайне высоким давлением температурой до 130 градусов! Если запустить такое тепло в квартиру, и не дай Бог прорвет батарею отопления — жертвы гарантированы. Кстати, ровно по этой причине производители полипропиленовых труб, так широко полюбившихся российским сантехникам, запрещают или не рекомендуют использовать их на центральном отоплении. Большинство полипропиленновых труб держат максимум 90 градусов и то, относительно не долгий срок. Посмотрите теперь на трубы в вашей квартире и задумайтесь.

к меню ↑

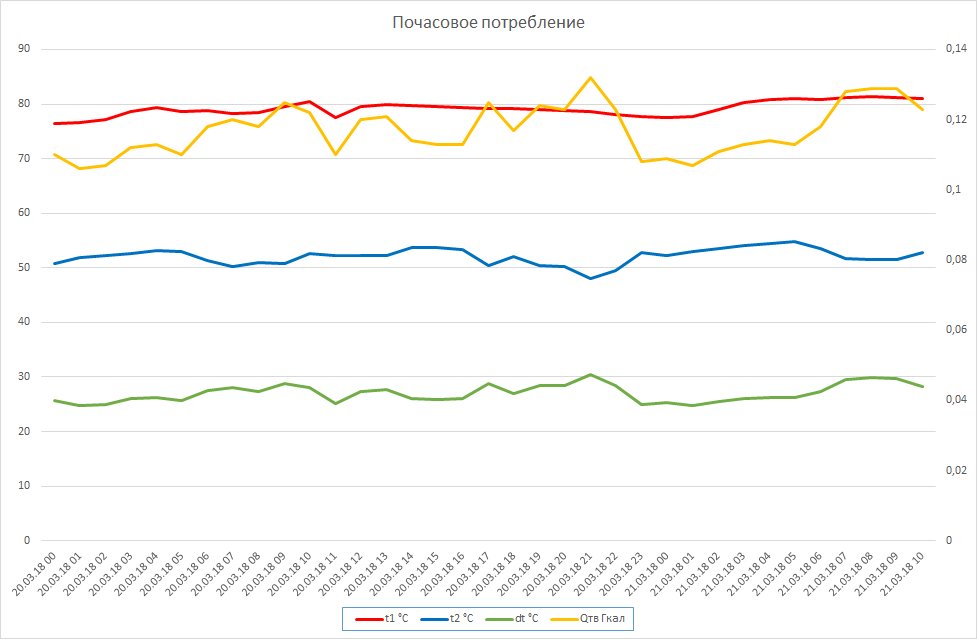

3.1 Тепловой вычислитель

Практически в каждом доме уже стоит специальный прибор, именуемый тепловым вычислителем. Его задача посчитать, сколько тепла забрал Ваш дом. К сожалению, в силу исторических причин, когда все у нас был общее, а стало быть ничье, мы не привыкли считать расходы на отопление. А тем временем, сегодня отопление — это самая дорогая графа расходов в платежках. Причем из-за того, что исторически отопление в нашей стране никто не считал — эта сфера теперь самая взяткоемкая и крайне неэффективная. И чтобы как-то ситуацию исправить, каждый, кого интересует, что за цифры им выставляют в коммунальных платежках обязан запомнить и понять главную формулу в ЖКХ:
Именно, по этой школьной формуле тепловой счетчик рассчитывает Вам стоимость отопления: m — это масса теплоносителя, которая прошла через Ваш дом за 1 час, dT — это разница температур между подачей и обраткой. Т.е. на входе например 80 градусов, теплоноситель пройдя через батареи отопления дома остывает до 50 градусов — dT равна 30 градусам. Перемножив массу теплоносителя на разницу температур, мы получаем ту самую Гигакалорию. В каждом регионе устанавливается своя цена на 1 Гигакалорию, например в моем Владимире она равна 1987 рублей 40 копеек. Полученная за месяц Q, умножается на тариф, дальше делится на общую жилую площадь дома, и мы получаем стоимость отопления в расчете на 1 квадратный метр. Ну а сколькими квадратными метрами Вы владеете, столько собственно говоря Вы и обязаны заплатить. Вот такая довольно простая схема, о которой многие в нашей стране даже не подозревают, включая к всеобщему удивлению даже тех, кот этим самым ЖКХ и занимается (как показала моя практика).
Только понимая, как работает тепловой счетчик и из чего формируется цена за отопление можно заниматься вопросами энергосбережения. А как показывает формула, экономить можно либо на разнице температур, либо на массе теплоносителя, пропускаемого через дом. Тут надо сделать оговорку, просто так, взять и пустить подачу в обратку нельзя, если дом совсем не забирает тепла, и разница температур подачи и обратки меньше 3 градусов, такой тепловой счетчик снимается с учета и дому назначается оплата по нормативу. Эта особенность тепловой сети города, которую мы касаться сейчас не будем.

к меню ↑

3.2 Спускаемся в подвал

Ну а теперь мы подошли к самому интересному. Большинство современных тепловых вычислителей — это весьма современные устройства, возможности которых совершенно не используются, в виду того, что домами заведуют сантехники Васи из далекого прошлого и бабушки из ТСЖ. Я призываю всех айтишников не полениться и спуститься в подвал Вашего дома, и посмотреть на этот весьма интересный вычислительный прибор. Например, в моем доме оказался тепловычислитель Термотроник ТВ7:
Данный прибор обладает достаточно большими возможностями, такими как подключение через Ethernet, USB, RS-232, но самое главное в нем есть картридер SD карт. Достаточно просто вставить в него SD карточку, и он автоматически запишет всю историю показаний — давление, температуру, объем теплоносителя и прочие характеристики, необходимые для расчета стоимости отопления. Кстати, в моем случае еще оказалось, что если бы использовались родные расходомеры (датчик, вычисляющий массу теплоносителя), то можно было бы в автоматическом режиме фиксировать протечки в доме и отсылать смс сантехнику — у тебя потоп, бегом в дом!
И вот мы скачали данные с тепловычислителя, и теперь при помощи программы Архиватор мы можем обработать данные со счетчика:

Сама программа достаточно примитивная, и не умеет даже строить графики, и даже не экспортирует в Excel. Но старый добрый ctrl-c ctrl-v позволяют легко справиться с проблемой!

к меню ↑

3.3 Рисуем графики

Теперь когда данные у нас в Excel, можно рисовать графики и делать какие-то выводы. О, как много можно увидеть на графиках! Например, на первом графике два проседания по объему теплоносителя (верхние темно-синяя и серая линии), проходящего через дом, это вероятнее всего аварии труб в районе. Как раз совпадает с ростом температуры подачи (морозы!)

Правая ось — это Q, показывающая тепло в гигакалориях посуточно. Как я уже сказал по тарифу 1 Гигакалория во Владимире стоит 1987,40 руб. На графике Гигакалории отмечены желтой линией. Вот сколько за месяц гигакалорий дом накопит, эта сумма умножается на 1987,40 руб, затем разбивается по квартирам и вы ее платите в своих квитанциях за коммуналку.
Красная и синяя линии — это температура подачи, и температура обратки. Значения на левой шкале. Зеленая линия — это дельта, т.е. та температура, сколько ваш дом забрал на обогрев. Как видите температура подачи в морозы выше 100 градусов. И если прорвет — это опасно для жизни!
Можно заметить, что несмотря на скачущую температуру подачи, температура обратки всегда примерно одинаковая. Это интересный феномен. Кто-нибудь знает почему? У меня есть версия, но пока оставлю ее при себе, гоу в комменты! 🙂 Обидно на самом деле, не получается экономить на очевидном, на разнице температур.
Темно-синяя и серая линии — это объем теплоносителя проходящий в час через вход и выход соответственно. У нас почему-то уходит немного больше, чем приходит. Либо погрешность измерения, либо что-то где-то течет… Буду разбираться в этом вопросе.

А второй рисунок — это почасовое потребление, за последние сутки. Здесь в основном все пики в гигакалориях (оранжевая линия) связаны с жизнью дома. В 7 утра встают, в 12 обед, в 17 ужин, и в районе 9-10 вечера все принимают душ и активно льют горячую воду. Дисциплинированные какие соседи у меня! 🙂
Ну вот теперь, когда есть возможность отслеживать потребление тепла многоквартирным домом, можно поднимать вопрос об энергоэффективности. Первым делом я планирую обернуть все трубы в доме в энергофлекс, а также установить погодозависимую автоматику, выкинуть из схемы доисторический узел элеватора, поставить современный трехходовой клапан, которым можно управлять автоматически или через Интернет. Все это дело я провожу с тепловизионным контролем. Про тепловизор я думаю также опубликую несколько постов, если аудитория примет данную тематику. Ну и в целом, планирую в плотную заняться вопросом энергосбережения, так как на текущий момент показания энергопотребления дома крайне высокие, что мы отчетливо и видим на графике.

к меню ↑

4 Как отопить квартиру без центрального отопления?

Как отопить квартиру без центрального отопления?

С наступлением осенних холодов жители многоквартирных домов задумываются об альтернативных источниках отопления, пока не подключено центральное. А в некоторых домах холод сохраняется и при включенном отоплении. Для решения проблемы обогрева жилища в межсезонье многие пользуются переносными обогревателями. Но возможны и другие, более дешевые варианты сделать квартиру теплой.

к меню ↑

4.1 Альтернативные варианты отопления

Чтобы обогреть квартиру зимой без центрального отопления или без газа, можно воспользоваться другим оборудованием. В магазинах предлагают много альтернативных источников тепла:

  • тепловые насосы, работающие на низкотемпературных источниках тепла;
  • солнечные коллекторы, использующие в качестве источника тепла солнечную энергию;
  • электрические отопительные приборы.

Тепловые насосы широко распространены в странах Европы. Там они уже давно перешли из альтернативных источников тепла в основные. Такие приборы подойдут для отопления частных домов. Преимуществом использования теплового насоса является высокий коэффициент полезного действия. С помощью теплового насоса можно обогревать жилье и одновременно обеспечить работу горячего водоснабжения. Недостаток такого способа отопления в высокой стоимости оборудования. К тому же в городской квартире тепловой насос сложно применять.

Другим вариантом оборудования для отопления являются солнечные коллекторы. Они преобразуют солнечные лучи в энергию теплоносителя и передают ее потребителю. Эти устройства различаются по принципу работы. Устройства прямого действия сразу нагревают воду и передают ее для использования в систему ГВС или отопления. В приборах косвенного нагрева используется незамерзающая жидкость. С ее помощью энергия поступает на теплообменный контур. Солнечные батареи монтируют на крышах зданий. Их можно использовать для обогрева городских квартир, если площадь крыши позволяет установить оборудование.

Основной недостаток такой системы отопления в высокой стоимости оборудования. Применять солнечные батареи выгодно только в европейских странах, поскольку цена на энергоносители там высока. Также неудобство доставляет сильная зависимости стабильности работы такого оборудования от погодных условий. Поэтому в нашей стране рассматривать отопление на солнечных коллекторах можно пока только в качестве альтернативного варианта.

к меню ↑

4.2 Уменьшение теплопотерь

Чтобы осенью не страдать от холода в квартире, нужно заранее позаботиться об уменьшении теплопотерь. Через неплотно прилегающие оконные створки и двери уходит до 30% тепловой энергии. Поэтому сначала утепляют двери и окна. Уже после этого в доме станет намного теплее.

Современные стеклопакеты, как правило, обеспечивают высокий уровень герметичности. Поэтому нет необходимости утеплять их дополнительно. Старые деревянные рамы со временем рассыхаются. В них появляются большие щели, через которые уходит тепло. Для герметичности таких оконных проемов используют замазку, вату, старые газеты, ветошь.

На заметку!

Чтобы сохранить тепло, можно использовать полиэтиленовую пленку. Этот материал пропускает солнечный свет, но не позволяет холодному воздуху проникнуть снаружи. Днем рекомендуется открывать шторы, пропуская в комнату солнечные лучи. Они нагреют помещение. На ночь шторы закрывают, чтобы не терять теплый воздух. Лучше при этом использовать плотные и тяжелые портьеры. Они дают меньше теплопотерь.

Утепляя окна, нельзя забывать о входной двери. Дверную коробку прокладывают теплоизоляционным материалом. Дополнительный утепляющий слой можно заложить в дверное полотно. Дополнительно рекомендуется установить вторую дверь. Она сохранит тепло в доме и уменьшит уровень шумности.

Еще один источник потерь тепла — балкон или лоджия. Если утеплить их, можно получить двойную защиту от холода и сквозняков. Все поверхности на балконе обшивают специальным теплоизоляционным материалом, а деревянные двери меняют на современный двойной стеклопакет. Для обшивки стен изнутри желательно использовать деревянные панели. Они хорошо сохраняют тепло, красиво выглядят и легко устанавливаются.

к меню ↑

4.3 Способы согреть квартиру при отсутствии центрального отопления

По действующим российским нормативам отопление осенью включают только в том случае, если средняя температура за пять суток подряд не превышает +8 градусов. По расчетам коммунальщиков за это время многоквартирный дом не успевает остыть до критической температуры. Но многие жильцы начинают замерзать намного раньше. Тогда возникает проблема, как отопить квартиру в это время.

к меню ↑

4.4 Кондиционер

Сейчас кондиционеры есть во многих городских квартирах. Обычно их используют в летнюю жару для создания комфортной прохлады в помещении. Но ведь этот прибор может работать в режиме отопления. Для большинства моделей достаточно провести несложную настройку и установить желаемую температуру немного выше, чем есть на данный момент в квартире. Тогда прибор будет нагревать воздух в квартире. Другие модели кондиционеров имеют специальную функцию обогрева.

к меню ↑

5 Общее описание автономной системы

Независимая греющая система – это оборудование для теплообеспечения жилого помещения, не подключенное к общим магистральным сетям.

При грамотной реализации комплекс обеспечивает владельцам недвижимости оптимально удобные условия проживания и дает возможность не зависеть от перебоев в централизованных поставках греющего ресурса.

Среди главных достоинств индивидуальных греющих систем фигурируют следующие позиции:

  • мгновенная корректировка уровня тепла в квартире и возможность выставить температуру прогрева лично под себя;
  • экономия финансовых средств на коммунальных платежах;
  • эксплуатационная простота и доступность;
  • высокий уровень КПД и качественная теплоотдача;
  • надежность, безопасность и долговечность оборудования.

Именно эти параметры привлекают потребителей и делают автономные комплексы востребованными.

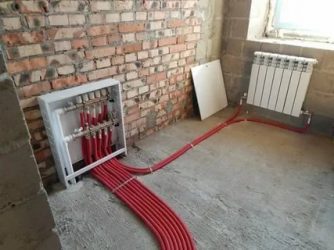

Автономное отопление в квартире
Отказ от централизованных поставок тепла и переход на независимую отопительную систему в квартире экономически выгоден. Затраты на обогрев жилья сокращаются в 2-3 раза, а на обеспечение горячей водой – в 3-5 раз. При этом уровень комфорта в помещении становится выше

к меню ↑

5.1 Виды независимых греющих агрегатов

К самым популярным автономным греющим агрегатам относятся отопительные котлы, системы «теплый пол», работающие на разных видах ресурса, солнечные батареи, коллекторы и тепловые насосы. В частном доме можно обустроить любой из этих вариантов отопления или даже скомбинировать комплексную систему из 2-3 видов оборудования.

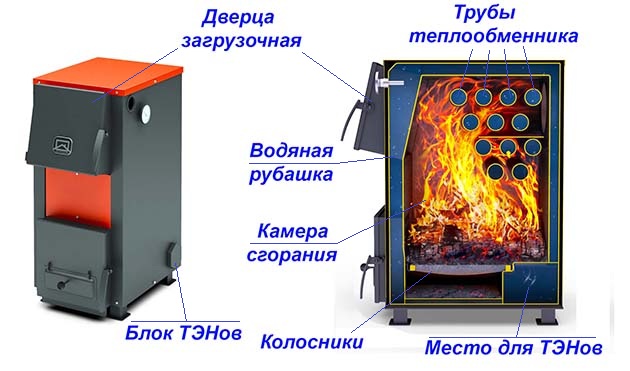

Установка твердотопливного котла
Твердотопливный котел – не самый удачный вариант отопления квартиры. Для корректной работы агрегата нужно всегда иметь под рукой большое количество греющего ресурса (дрова, уголь и пр.), а на это в стандартной городской недвижимости просто не хватит места

В многоквартирном доме дело обстоит сложнее и применение большинства вышеперечисленных отопительных агрегатов отпадает сразу по объективным причинам.

Одни виды оборудования не подлежат установке в квартире ни с технической, ни с практической точки зрения. Использование других ограничивают государственное и муниципальное законодательства, а третьи могут помешать интересам и комфортной жизнедеятельности соседей, проживающих рядом.

Автономное отопление в квартире: сравнение различных вариантов обустройства

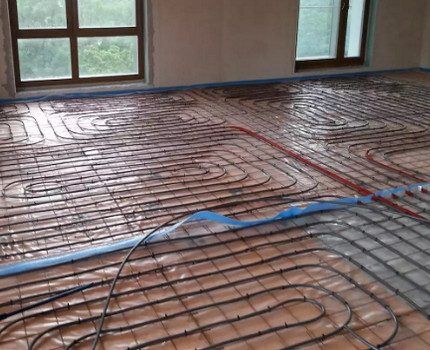

Водяной теплый пол – эффективный способ отопления, но для обогрева он отбирает воду из центральных коммуникаций. В результате соседские квартиры получают меньше греющего ресурса, а платят за его полный объем. Поэтому в регионах подключение водяных полов к центральным системам запрещено

Эти нюансы значительно сужают поиск подходящего оборудования, в итоге сводя его к 2-3 греющим системам. У каждой из них есть свои собственные специфические достоинства и небольшие, но значимые недостатки.

Выбор лучшего варианта происходит индивидуально для каждого случая с учетом температурных особенностей региона, площади и планировки подлежащего обогреву помещения, доступности греющих ресурсов, удельной мощности и КПД рабочих агрегатов, а также общей стоимости мероприятий по монтажу и установке.

к меню ↑

5.2 Достоинства и недостатки независимого отопления

Чтобы понять, если ли смысл отказаться от центрального теплоснабжения в пользу автономного, стоит взвесить все плюсы и минусы отдельного варианта.

Преимущества:

  • Существенная экономия. По отзывам владельцев, перешедших на автономное газовое отопление, расходы на обогрев квартиры снижаются в 6–7 раз.
  • Полная независимость от сроков начала и конца отопительного сезона.
  • Возможность регулировать температуру на свое усмотрение. Некоторые системы позволяют выставить нужный режим, при котором интенсивность обогрева меняется в заданные промежутки времени. Например, когда все члены семьи на работе или учебе, температура понижается на несколько градусов, а в вечеру снова повышается. Это позволяет еще больше увеличить экономию.
  • Бесперебойная подача горячей воды.
  • Свободный выбор радиаторов. Для индивидуальной системы подойдут любые батареи, поскольку здесь отсутствует вероятность гидроударов.

Недостатки:

  • Высокая стоимость оборудования.
  • Зависимость современных моделей котлов от электропитания.
  • Необходимость монтажа нового отопительного контура.
  • Во многих случаях – потребность в обустройстве подходящего вытяжного канала.

Подробнее о преимуществах и недостатках автономного отопления в квартире многоэтажного дома со слов владельцев можно узнать, посмотрев видео.



к меню ↑

5.3 Что представляет собой автономное отопление

Переход на индивидуальный обогрев квартиры предполагает отказ от использования общедомовой системы теплоснабжения и демонтаж относящихся к ней радиаторов и труб. Вместо них устанавливаются новые магистрали и батареи, которые подсоединяются к нагревателю. В квартирах традиционно используются два вида установок – газовые и электрические котлы. Принцип работы устройства прост: он повышает градус воды и заставляет ее циркулировать по системе, обогревая помещение в нужном режиме.

к меню ↑

5.4 Примерный перечень документов

Поскольку установка системы собственного отопления относится к переоборудованию жилого помещения, то список будет включать в себя:

  • заявление, оформленное по специальной форме;
  • документы, устанавливающие право на владение жильем: свидетельство о государственной регистрации, акт передачи в собственность, договор дарения, документ, подтверждающий право наследования (оригиналы или копии, заверенные у нотариуса);
  • заверенные копии на каждого владельца и заявление, подписанное всеми собственниками (в случае нахождения квартиры в долевой собственности);
  • копия техпаспорта помещения;
  • согласие членов семьи нанимателя и жильцов многоквартирного дома, оформленное в виде протокола собрания владельцев квартир (если площадь муниципальная);
  • заключение органа, ответственного за охрану памятников архитектуры, исторического или культурного наследия о возможности проведения перепланировки (если дом является архитектурной, культурной или исторической ценностью).

к меню ↑

5.5 Где получить необходимые документы

Сбор требуемых бумаг может отнять большое количество времени и сил, потому что придется обращаться во многие службы и организации.

  1. За разрешением на отключение квартиры от общедомового отопления отправляйтесь в городскую теплосеть. Отказ можно получить только в одном случае: если снятие радиаторов приведет к нарушению работы оборудования в соседних квартирах.
  2. ТУ на монтаж газовой установки дает служба газа. Для их получения нужно идти в районное ЖЭО, откуда в ведомство посылается письмо с запросом.
  3. Планом переоборудования занимается проектная организация. В этом документе должна содержаться вся информация о будущей системе, технические решения и расчеты.
  4. Готовый проект перепланировки требует согласования с инстанциями, у которых были получены ТУ, а также с пожарной службой и органами СЭС.

к меню ↑

5.6 Что делать, когда разрешение получено

Если все сделано правильно и удалось получить положительный ответ, следующим шагом станет закупка оборудования и заключение договора с организацией, которая займется установкой автономного отопления.

Процесс установки системы отопления
Когда, наконец, переоборудование закончено, и все работы по монтажу новой системы проведены, останется пройти еще несколько городских организаций и получить акт приемки. Это и будет окончанием официального оформления установки индивидуального отопления.

Если нет финансовых ограничений, можно избавить себя от хождения по кабинетам и за отдельное вознаграждение поручить оформление всех согласований и документов проектной службе.

В следующем видео рассмотрены особенности эксплуатации наиболее популярной модели нагревателя – газового котла.

Сценарий для первого случая

В условиях сурового климата ни один источник выработки тепла помимо магистрального газа не дает значительных преимуществ по сравнению с централизованным теплоснабжением.

Безусловно, отопление углем или дровами по экономичности может быть близким к газовому обогреву, но поскольку речь идет о квартире, а не о частном домовладении с надворными постройками, в ней негде хранить запасы твердого топлива, да и межэтажные перекрытия не рассчитаны на такие большие нагрузки.

Если пользоваться баллонным газом в качестве источника тепловой энергии, то пользоваться сменными баллонами крайне неудобно. Применение такого вида топлива увеличит финансовые расходы в несколько раз по сравнению с магистральными поставками.

индивидуальное отопление в квартире своими руками

Естественно, каждый хозяин не будет отказываться от центрального отопления, если без него ему придется платить больше денег. Установка газового отопления в квартире выгодна не только с экономической стороны. Дело в том, что современное отопительное оборудование, используемого для этого, может функционировать в автономном режиме без постоянного контроля владельца.

Лучшим выбором для небольшой по площади квартиры будет газовый двухконтурный агрегат в комплекте с электронным розжигом и программируемым термостатом выносного типа. Наличие этих устройств обеспечивает оптимальный температурный режим в комнатах в автоматическом режиме.

При наличии в квартире достаточной площади желательно отдать предпочтение нагревательному прибору с накопительным бойлером, который обеспечит стабильную температуру горячей воды.

автономное газовое отопление в квартире

Но газовое отопление в квартире не является абсолютно идеальным вариантом, поскольку:

  1. Несмотря на то, что оборудование, работающее на газе, считается относительно безопасным, все же время от времени происходят его утечки, приводящие к взрыву.
  2. При сгорании газообразного топлива образуется жирная копоть, которая постепенно забивает вентиляционные каналы, а ведь они служат для отведения продуктов сгорания. Если их сбрасывать посредством коаксиального дымохода на фасад здания, то при открытых окнах жильцам придется дышать загрязненным воздухом.
  3. В случае использования газового котла система вентиляции в помещении, где он установлен, должна соответствовать определенным требованиям. Исключение делается только для отвода продуктов сгорания в атмосферу через стену дома, но на выведение трубы через фасад требуется получить разрешение.
  4. Цена на газ имеет постоянную тенденцию к росту, что делает автономное газовое отопление в квартире неэкономичным.

Сценарий для второго случая

Благодаря теплому климату отопление может быть экономичным. Что касается  безопасности и удобства, то тут лидерство принадлежит электрическому отоплению в квартире — автономное отопление в этом случае получится дорогостоящим, так как затраты на электроэнергию очень большие.

Причина заключается не только в дороговизне электричества, а том, что прямой нагрев является неэффективным его использованием. Решение проблемы найдено давно – это тепловые насосы. Данные приборы расходуют электропитание не на нагрев воздуха, а на перекачку тепловой энергии из источника с низким потенциалом. В результате затраты по сравнению с прямым нагревом сокращаются в 3 — 5 раз.

как сделать автономное отопление в квартире

Но в квартире организовать использование тепловой энергии незамерзающего водоема или геотермального тепла не получится. Но зато можно получить тепло из окружающего воздушного пространства. Насосы воздух-воздух способны обеспечить эффективную работу отопительной системы.

Правда стоимость киловатт-часа тепла, полученного таким способом, проигрывает стоимость газа. Если учесть постоянный рост цен на газообразное топливо, вложение денежных средств в тепловой насос является выгодным. Сейчас развитие энергетики многих стран направлено на использование в недалеком будущем возобновимых источников.

к меню ↑

6 Особенности выбора источника тепла

Выбор подходящего теплового источника для автономного отопления в квартире – ответственный и серьезный вопрос. Невнимательное отношение к ситуации приведет к тому, что новая греющая система просто не справится с поставленными задачами и не сможет обеспечить должный уровень комфорта в жилом помещении.

к меню ↑

6.1 Обогреватели для холодных областей

Если недвижимость расположена в регионе, для которого характерны суровые зимы и агрессивно низкие температуры, максимальную эффективность и высокий уровень тепла по сравнению с центральными греющими системами обеспечит только автономное оборудование, работающее на магистральном газе.

Балон со сжиженным газом
Отапливать квартиру балонным газом экономически не выгодно. Баллонный комплекс потребляет в 6-8 раз больше газа, нежели агрегаты, использующие магистральные поставки, да и хранить в ограниченном пространстве запасы топлива неудобно и опасно

Все остальные источники тепловой энергии ощутимых выгод не дадут, и усилия, затраченные на покупку оборудования, перепланировку помещения и получение разрешительных документов, окажутся напрасными.

к меню ↑

6.2 Системы отопления в теплых регионах

В областях с более мягким, теплым климатом кроме магистрального газа актуально использовать для отопления электроэнергию. Системы, работающие на этом ресурсе, отличаются эксплуатационным удобством и высоким уровнем безопасности, но экономичными их не назовешь. При прямом нагреве оборудование «наматывает» приличную сумму, и оплата коммуналки влетает хозяевам в копеечку.

Чтобы расходовать энергию разумно и не тратить ежемесячно бешеных денег на счета, владельцам рекомендуют устанавливать тепловые насосы. Принцип работы этих прогрессивных устройств построен не на прямом прогреве воздуха, а на перекачке теплового ресурса из низкопотенциального источника.

Такой функционал позволяет сократить расходы на электричество в 3-5 раз, не понижая при этом уровень комфортности в жилых помещениях.

Тепловой насос типа «воздух-воздух»
Тепловой насос типа «воздух-воздух» отлично справится с обогревом городской квартиры. Разместить оборудование можно на несущей стене дома, предварительно выяснив, сможет ли конструкция здания выдержать дополнительную нагрузку

Однако, в силу специфического расположения и планировки, в многоквартирных домах объективно нет возможности ставить насосы, использующие геотемальное тепло или энергию незамерзающих открытых водоемов. Доступным для монтажа в квартирах остается оборудование, греющее помещение посредством отбора тепла из окружающего воздуха.

Еще один удачный вариант для отопления городской квартир – система «теплые полы», работающая на электричестве. Но ее обустройство требует значительных финансовых средств и увеличивает нагрузку на центральную электросеть.

Если предполагается использовать систему как основной источник обогрева, она должна занимать не менее 70% от общей площади помещения. В противном случае равномерного комфортного тепла во всей квартире добиться не удастся.

к меню ↑

6.3 Автономное электрическое отопление квартиры

Вариант с электрическим отоплением – более простое решение, поскольку не требует изменений в документации, однако подходит только состоятельным гражданам.

Есть четыре основных способа, как сделать отопление на электричестве в квартире:

  1. Конвекторы.
  2. Электрокотёл.
  3. Тэн в чугунных радиаторах.
  4. Тёплый пол.

Конвекторы

Настенные электрообогреватели внешне практически не будут отличаться от классических радиаторов. Их равномерно распределяют по всем комнатам. Нагрев воздуха происходит быстро, воздушные массы перемешиваются равномерно.

конвекторное отопление

Электрокотёл

Небольшое устройство с тэнами, индукционной катушкой или электродами, подключается к водяному контуру дома и греет воду в батареях по принципу большого чайника.

Тэны в радиаторах

ТЭН в радиаторе
Тэновые нагреватели вворачиваются в каждую чугунную батарею и греют воду непосредственно в ней.

Сам тэн делается в нижней части.

В верхнем выходе по диагонали от тэна – отверстие под автоматический воздухоотводчик.

Через него батарея заполняется чистой водой, пока не начнёт выливаться.

Воздушное пространство в верхней части будет исполнять роль расширительного бака (лишний воздух под давлением выходит через клапан).

Использовать лучше дистиллированную воду, а также установить жидкостный терморегулятор, который не даст теплоносителю вскипать. Обе меры позволят избежать зарастания тэнов накипью.

Тёплый пол

теплые полы в квартире
Лучше использовать этот метод, как дополнение к основному способу отопления.

Ведь разогревать поверхность пола невозможно до предела (обычно выставляется 25 – 36 °C).

Небольшой температуры может просто не хватить на прогрев кубатуры воздуха, особенно в сильные холода.

Тёплый пол повышает уровень комфорта, особенно в комнатах с холодным кафельным покрытием и на первых этажах.

Новация не требует переделки проводки, поскольку не существенно увеличивает мощность.

Организовывая любое электрическое отопление, нужно позаботится о том чтобы:

  1. Мощность обогревателей соответствовала габаритам помещения.
  2. Проводка была подходящего сечения, способного выдержать возросшую нагрузку в сети.
  3. Если суммарная мощность всего домашнего оборудования и обогревателей стала более 7 кВт, лучше сделать трёхфазную сеть и соответственно, трёхфазный электросчётчик.
  4. Все обогреватели должны быть оснащены терморегуляторами, которые выставляются на комфортную температуру и периодически отключают подачу электроэнергии, что даёт возможность немного снизить расход.
  5. Чтобы не остаться в разгар зимы без тепла, пригодится установка ИБП и аккумуляторов. В зависимости от ёмкости аккумуляторов, они смогут обеспечить квартиру теплом во время перебоев с подачей электричества от нескольких часов до нескольких дней.

к меню ↑

7 Юридические нюансы вопроса

Просто так сменить централизованное отопление на автономную систему нельзя. Сначала понадобится в письменном виде известить местные органы власти о своем желании и дождаться от них ответа. Будет ли он положительным, неизвестно. Администрация может сослаться на ст. 190 ФЗ и отказать жильцу в его просьбе.

В суде такой вердикт признают необоснованным, опираясь на правительственное постановление N 307 от 16.04.2012, подробно рассматривающее порядок подключения теплоснабжающих систем. В этом документе детально расписано, какие локальные источники тепловой энергии разрешены, а какие запрещены для монтажа в многоквартирных домах.

Если для монтажа выбран современный котел, соответствующий требованиям, предъявляемым к оборудованию для обустройства домашней греющей системы, для отказа жильцу в установке нет никаких причин.

к меню ↑

7.1 Документы для получения разрешения

Для корректного отказа от централизованного отопления и перехода на автономное, придется собрать пакет документов.

Он включает в себя:

  • заявление о желаемом переустройстве греющей системы;
  • правоустанавливающие документы на владение квартирой, где планируется монтировать новое оборудование;
  • технический паспорт, четко описывающий параметры и планировку помещения (оригинал, либо заверенная нотариусом копия);
  • проект переустройства квартиры под измененные греющие коммуникации;
  • письменное согласие всех прописанных в квартире жильцов;
  • экспертное заключение отдела по охране памятников о допустимости работ по переустройству помещения.

На основании этих бумаг органы управления выдают разрешение на отключение клиента от городских коммуникаций.

к меню ↑

7.2 Процесс оформления автономного отопления

Для заказа технических условий на обустройство индивидуального газового отопления письменное разрешение на отключение квартиры от центральных коммуникаций направляют в местное газораспределяющее предприятие.

В течение 10 дней специалисты изучают техническую возможность установки оборудования и дают добро (или отказ) на фактический монтаж системы.

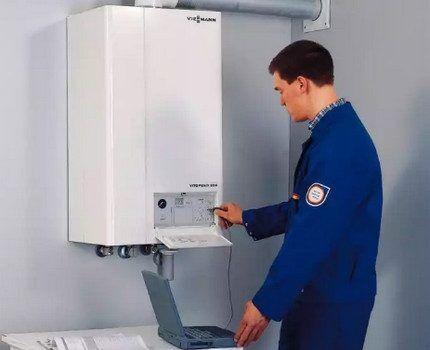

Мастер устанавливает котел
Отказ в установке газового котла по причине отсутствия «технической возможности» допускается только в тех областях, где нет газовых сетей и балонный газ для приобретения недоступен

Когда документы получены, хозяева приобретают сертифицированный греющий котел и обращаются в проектное бюро для подготовки схемы установки оборудования с учетом всех технических условий, правил безопасности и особенностей конкретного помещения.

Параллельно в теплоподающей организации делают проект корректного отключения жилья от централизованных коммуникаций. Основанием для процедуры выступает письмо от ТСЖ, подтверждающее разрешение властей на переход квартиры к автономной греющей системе.

Имея на руках всю необходимую документацию, владельцы недвижимости направляются в пожарное общество и там получают акт, подтверждающий пожарную безопасность разработанного проекта.

Пакет необходимых документов
Общая схема перевода квартиры с централизованного на автономное отопление везде одинакова. Однако в разных областях ввиду региональных особенностей могут понадобиться дополнительные справки и документы. Узнать их полный перечень можно, обратившись в местную администрацию

Затем бумаги передают на согласование, и местная администрация в течение 45 дней рассматривает заявку, а потом разрешает или запрещает переустройство помещения под автономное отопление. Поводом для отказа служит ст. 27 ЖК (не полный пакет предоставленных документов). Это решение можно обжаловать в суде или, добавив нужные справки, подать заявку на согласование повторно.

Еще один серьезные повод – невозможность установки дымохода или системы вентиляции, отвечающих определенным требованиям.

к меню ↑

8 Котлы для индивидуальной газовой системы

Котлы, использующие в работе магистральный газ, – наиболее практичный вариант обустройства автономной отопительной системы в городской квартире при условии правильного выбора мощности. Рекомендуем ознакомиться с примером расчета мощности газового котла.

Агрегаты отличаются высоким уровнем КПД, надежно работают в режиме интенсивной эксплуатации и долго служат своим владельцам.

Обогревательный котел
Если кубатура квартиры допускает, можно оснастить газовую автономную систему накопительным бойлером. Это даст возможность запасти приличное количество горячей воды и позволит, в случае надобности, одновременно принимать душ и мыть посуду

Современные модели снабжаются закрытой камерой сгорания, удобным электронным розжигом и программируемым термостатом. Обширный функционал помогает круглосуточно поддерживать в системе подходящую температуру теплоносителя, уменьшая или увеличивая ее по мере личной надобности.

к меню ↑

8.1 Особенности одноконтурных приборов

Одноконтурные газовые котлы работают только на отопление. Функция обеспечения жилья горячей водой в них отсутствует. Чтобы иметь возможность не только жить в теплом помещении, но и в необходимом объеме пользоваться горячей водой, клиенты докупают вместительные резервуары со встроенным теплообменником (бойлер косвенного подогрева) и присоединяют их к газовому котлу.

Одноконтурный котел в квартире
Одноконтурный изделия бывают напольными и настенными. Напольные агрегаты имеют внушительный объем и вес, и «съедают» большое количество полезной площади. Именно поэтому владельцы малогабаритных квартир отдают предпочтение настенным котлам, не занимающим много места

Одноконтурные котлы обычно подключают к дымоходу с естественной тягой. В квартирах без дымохода устанавливают прогрессивные турбированные котлы или парапетные модули, снабженные функцией принудительного вывода образующегося угарного газа за пределы жилого помещения.

к меню ↑

8.2 Нюансы двухконтурного оборудования

У потребителей двухконтурные газовые котлы пользуются огромной популярностью. Эти агрегаты имеют дополнительный встроенный теплообменник и бесперебойно обеспечивают квартиру не только полезным теплом, но и горячей водой.

Двухконтурный котел в квартире
Двухконтурный котел – небольшой аккуратный прибор, занимающий минимум места. Устанавливать его лучше как можно ближе к точке отбора горячей воды. Если расстояние между котлом и краном будет слишком большим, придется долго ждать, пока теплая вода «доберется» до смесителя

Базовая мощность оборудования варьируется от 17 до 35 кВт. На уровень фактической мощности влияет количество расположенных в обогреваемом помещении кранов с горячей водой.

Чтобы не прогадать с удельной мощностью и способностью системы отопить нужное помещение, котел всегда приобретают с запасом. Это дает возможность поддерживать в квартире должный уровень тепла и пользоваться горячей водой в максимально комфортном для себя режиме.

Газовый котел отечественного производства
Давление в отечественных газовых сетях не всегда совпадает с европейскими нормами. Из-за этого котел, сделанный в ЕС, может работать некорректно. Поэтому лучше обратить внимание на изделия, выпущенные на постсоветском пространстве. Они адаптированы под нужные параметры и функционируют даже при неравномерном уровне давления

Покупать оборудование рекомендуется только у официальных производителей, имеющих качественные удостоверения на товар и предоставляющих гарантию на свою продукцию. Заводской номер, отбитый на сертифицированном котле, должен совпадать с тем, который указан в сопроводительных документах. Если цифры на агрегате и в паспорте разнятся, от покупки стоит отказаться.

к меню ↑

8.3 Плюсы и минусы газовых установок

Современные модели газовых котлов почти полностью автоматизированы. После монтажа на выбранное место и настройки всех функций они работают совершенно автономно и не доставляют хозяевам никаких неудобств.

Встроенная система контроля безопасности сводит к нулю потенциально возможную утечку газа и все неприятные моменты, связанные с такой форс-мажорной ситуацией.

Широкий ассортимент оборудования, представленного на рынке, дает возможность потребителю выбрать лучший и максимально удобный для себя вариант и приобрести его за вполне разумную цену. Габариты изделий позволяют найти подходящий прибор как для малогабаритной квартиры со сложной планировкой, так и для просторных апартаментов.

Газовый котел в интерьере
Газовые котлы выглядят привлекательно, легко вписываются в различные интерьерные решения и не требуют серьезного ухода. Внутренние неполадки устранит мастер из газораспределительного предприятия, а внешние загрязнения хозяйка уберет сама, используя губку и моющее средство

Котел работает очень тихо и не мешает ни соседям, ни владельцам квартиры. Высокий уровень КПД модуля обеспечивает в жилом помещении комфортно-теплую атмосферу и позволяет всегда поддерживать выбранный уровень температуры.

Из недостатков оборудования в первую очередь отмечают такие позиции, как:

  1. Потенциальная возможность взрыва газа.
  2. Повышенные требования к обустройству вентиляционной системы.
  3. Обязательная периодическая чистка отводных вентиляционных каналов от гари, копоти, жира и прочих продуктов сгорания.
  4. Разрешение из специальных органов для установки на фасадной части многоквартирного дома коксиального дымохода, выводящего сгоревший ресурс из помещения.
  5. Постоянный рост цен на бытовой газ для населения.

Но, несмотря на эти минусы, многие потребители мечтают обустроить в квартире именно газовое автономное отопление. Особенно к этому стремятся жители холодных северных регионов, где полноценный обогрев помещений другими ресурсами просто невозможен.

к меню ↑

8.4 Классификация твердотопливных котлов

Для отопления загородных коттеджей применяется 3 разновидности агрегатов на твердом топливе:

  • прямого горения – атмосферные и турбированные;
  • пиролизные;
  • автоматические пеллетные и угольные.

Об эффективности ТТ-котлов рассказывается немало мифов. Производители пиролизных теплогенераторов заявляют КПД 85—86%, пеллетных – до 90%. В действительности показатели куда скромнее: традиционные дровяные агрегаты – 75%, пиролизные – 75%, котлы на пеллетах и угольной крошке – до 86%.

ТТ-котел прямого горения в разрезе
Устройство котла прямого горения с огнетрубным теплообменником

Справка. Помимо перечисленных видов отопителей, существуют ТТ-котлы длительного горения с увеличенным размером топливника. Как отличить такие установки от классических дровяных теплогенераторов, читайте в соответствующей публикации.

Рекомендации по выбору котла на твердом топливе:

  1. Для сжигания дров, угля и брикет прекрасно подойдет стальной аппарат прямого горения, оборудованный цепным регулятором тяги. Турбированные экземпляры автоматизированы и лучше сжигают древесину, но зависят от электричества.
  2. Обращайте внимание на объем топки традиционного котла – от данного показателя зависит продолжительность горения.
  3. Автоматизированные агрегаты на пеллетах – удачное решение для любителей комфортного отопления. Не придется рубить и таскать дрова, убирать угольную пыль, только еженедельно чистить топку и горелку.
  4. Не связывайтесь с пиролизными ТТ-котлами, они априори дороже обычных, требовательны к качеству топлива, вдобавок расходуют электроэнергию.
  5. Избегайте моделей с водонаполненными колосниками, если топить планируется углем. От перепада температур на поверхности решетки образуется твердый корж, который нелегко сбить.

Колосниковая решетка из труб
Колосниковая решетка ТТ-котла из труб, заполняемых теплоносителем

Подбирая теплогенератор, помните о старой поговорке «скупой платит дважды». Лучше взять качественный классический аппарат с чугунным теплообменником, нежели дешевый «пеллетник» с электроникой неизвестного происхождения.

к меню ↑

8.5 Дизельные и комбинированные модели

Данное тепловое оборудование применяется значительно реже газовых, дровяных и электрокотлов. Солярка стоит дороже остальных энергоносителей, а масляная отработка – горючее специфическое, рядовому домовладельцу явно неподходящее. Соответственно, подобные отопительные устройства эксплуатируются только в определенных условиях, когда доступ к другим ресурсам ограничен.

Многотопливные котлы разных производителей совмещают 2—3 энергоносителя, например, дрова + электричество, газ + уголь. Преимущество: покупаешь один теплогенератор, а получаешь два. Недостаток: агрегат не может похвастать высокой эффективностью и функциональностью. Самый «ходовой» вариант изображен на фото – ТТ-котел, оборудованный ТЭНовым блоком для электрического подогрева воды после затухания пламени в топке.

Вид сбоку и продольный разрез отопителя

к меню ↑

9 С чего начать?

Первым делом стоит изучить местное законодательство, либо получить консультацию грамотного юриста.
Дело в том, что в некоторых регионах действуют правила, по которым жителям многоэтажек нельзя отказываться от централизованного отопления.

Где-то можно найти проектировщика и выиграть дело через суд, а где-то наоборот, раньше давались разрешения, а потом были приняты законы, прекратившие практику.

Узнать нужно не просто «можно ли в нашем городе сделать автономное отопление», но и какое именно. Важно даже то, какой тип дымохода предполагается делать. Например, в Смоленске для газовых котлов можно добиться разрешения на приставной дымоход, а коаксиальный – не делают.

Кстати, разрешение на установку автономной системы отопления в квартире выдаёт межведомственная комиссия по жилищному фонду, в администрации. Отключение от общедомового стояка одобряет городская теплосеть.

к меню ↑

9.1 Пластиковые окна

Если перевести пластиковые окна в зимний режим, то они будут пропускать меньше холодного воздуха в квартиру, следовательно — в помещении будет немного теплее.

Для этого необходимо отрегулировать фурнитуру на оконной раме, как это указано в инструкции. Такой прием поможет уберечь комнату от резких порывов ветра и ощутимых сквозняков, но в зимнем режиме уплотнитель на раме окна быстро износится, поэтому не рекомендуется постоянно держать окно в зимнем режиме.

к меню ↑

9.2 Возможные проблемы, с которыми можно столкнуться

отопление радиаторами
Основные трудности с проведением автономного отопления – это юридические препоны.

Однако даже если закон позволяет отказываться от централизованного отопления, походить по инстанциям всё равно придётся немало.

Понадобится оформление проекта переустройства, внесение изменений в техпаспорт дома, «добро» от газовиков и многие другие бумаги (перечень их может различаться в разных регионах).

Понадобится много времени, терпения и средств (по самым примерным подсчётам, бумажная сторона вопроса обойдётся в 50 тыс. руб.)

Ещё одна тонкость – отказ одного жильца от отопления и его перекрытие неизбежно влияет на работу всей общедомовой системы. Если элементы системы – это владение дома, решение обо всех изменениях должно приниматься на общем собрании жильцов.

Дальше всё будет зависеть от проекта. Проще всего, если будет разрешено установить коаксиальный дымоход – для него понадобится специальный котёл с турбонаддувом. Принудительная система будет брать воздух с улицы, создавать искусственную тягу и по этой же трубе удалять продукты горения.

Если же одобрение получит только приставная труба, понадобится создавать отдельный вертикальный дымоход (относительно просто это сделать только владельцам последних этажей). Упрощает дело, если в квартире уже есть газовая колонка для ГВС и к ней готовый дымоход.

Второе обязательное условие – это вентиляция. Котёл с обычной горелкой забирает кислород из помещения, в котором находится. А создание качественной приточной вентиляции само по себе дело непростое и дорогое, да к тому же увеличатся энергозатраты на отопление свежего воздуха.

Коаксиальный дымоход иногда не одобряют из-за того, что газы, выходящие через стену или окно нижнего этажа, попадают через форточки к жильцам верхних этажей, портят фасад здания и коптят.

к меню ↑

9.3 Несколько советов

  • Если в вашей семье есть дети или животные, лучше использовать обогреватели, которые можно повесить на стену. Некоторые модели конвекторных и инфракрасных приборов выглядят, как красивое настенное панно.
  • Эксперты рекомендуют включать обогреватель непосредственно в розетку, а не через удлинитель.
  • Не забывайте о главном правиле экономной покупки – приобретать прибор для обогрева нужно не тогда, когда уже наступила осень или зима, а на распродажах в конце сезона или летом.

к меню ↑

10 Отопление в квартире своими руками: советы мастеров

В последнее время все чаще люди отказываются от централизованного теплоснабжения и переходят на автономное отопление в многоквартирном доме. поскольку это гораздо выгоднее и эффективнее. Вполне под силу сделать отопление в квартире своими руками. Обычно используют газовые конвекционные котлы, от которых отводятся радиаторы. Как выглядит такая отопительная система, можно увидеть на фото.

Система отопления в квартире схема

Собственное отопление в квартире может быть разным, но что касается водяной системы, то тут возможны три варианта: однотрубная и двухтрубная разводка, «теплый пол». Встречаются и комбинированные варианты, они тоже достаточно эффективны. Но наибольшей популярностью пользуются именно радиаторы, ведь они наиболее привычны.

к меню ↑

10.1 Отличия однотрубной и двухтрубной систем

Двухтрубная система отопления считается самой надежной, так как теплопотери минимальны. Именно таким является устройство системы отопления многоквартирного дома. Теплоноситель, в качестве которого выступает вода, поступает из подающей трубы в радиатор, а из него возвращается в «обратку». Трубы могут располагаться по-разному – проходить парно, у пола, под батареями. Также встречается вариант, когда подающая труба находится поверх радиатора.

Однотрубная система выглядит иначе. В этом случае вода, поступающая в радиатор, возвращается в ту же трубу, но она уже имеет меньшую температуру нагрева (прочитайте также: «Однотрубная система отопления ленинградка: особенности «). Таким образом, чем дальше от начала системы будет находиться батарея, тем менее она станет прогреваться, так как пока теплоноситель дойдет до нее, он успеет остыть в других приборах. Подобная система подойдет для двух или трех радиаторов среднего размера, в крайнем случае, это число можно увеличить до пяти, но эффективность обогрева от этого снизится. Однотрубное устройство отопления в многоквартирном доме практически не встречается, поскольку в данной ситуации оно абсолютно неэффективно.

Система отопления в квартире схема

Системы с одной трубой могут иметь байпас (перемычку), или же нет. Эта перемычка дает возможность осуществить демонтаж радиатора, не отключая циркуляцию теплоносителя – нужно только перекрыть краны перед батареей. Если же байпас отсутствует, то при снятии прибора цепь разрывается, а циркуляция воды прекращается. По данной схеме индивидуального отопления в квартире часто подается теплоноситель к полотенцесушителям в многоэтажных домах.

Если все помещения в квартире располагаются по одной линии, то установка системы отопления в квартире однотрубного типа не имеет смысла, так как трубу необходимо будет поворачивать назад, к котлу (прочитайте: «Установка труб отопления в квартире — основные виды материала «). В этом случае лучше использовать двухтрубную схему. Посмотреть, как выглядят схемы устройства отопления, можно на фото.

Чтобы выполнить монтаж системы отопления в квартире, потребуются:

  • газовый котел;
  • трубы из пропилена или металлопласта;
  • кран радиаторный прямоточный;
  • краны шаровые;
  • расширительный мембранный бак емкостью 18 литров;
  • циркуляционный насос;
  • обратный клапан;
  • термостатический клапан;
  • группа безопасности;
  • клапаны Маевского;
  • радиаторы;
  • футорки или заглушки;
  • шаровой кран для спуска воды;
  • термостатические головки.

Система отопления в квартире схема

Если трубы на подачу и возврат сделаны из полипропилена, то их диаметр должен составлять 32 миллиметра. Отводы на радиаторы могут иметь диаметр 20 миллиметров. Специалисты рекомендуются использовать не только трубы из полипропилена, но и краны, так как они более долговечны, чем металлические (прочитайте также: «Как сделать пиролизные котлы своими руками «).

Двухтрубная классическая разводка

Двухтрубная схема отопления

Классическая двухтрубная схема разводки система отопления.

В классической схеме направление движения теплоносителя в подающем трубопроводе противоположно движению в обратном трубопроводе. Эта схема наиболее распространена в современных системах отопления как в многоэтажном строительстве, так и в частном индивидуальном. Двухтрубная схема позволяет равномерно распределять теплоноситель между радиаторами без потерь температуры и эффективно регулировать теплоотдачу в каждом помещении, в том числе автоматически путем использования термостатических клапанов с установленными термоголовками.

Двухтрубное отопление в многоэтажном доме.

Такое устройство имеет двухтрубная система отопления в многоэтажном доме.

Попутная схема или «петля Тихельмана»

Попутная разводки отопления

Попутная схема разводки отопления.

Попутная схема является вариацией классической схемы с тем отличием, что направление движения теплоносителя в подаче и обратке совпадает. Такая схема применяется в системах отопления с длинными и удаленными ветками. Использование попутной схемы позволяет уменьшить гидравлическое сопротивление ветки и равномерно распределить теплоноситель по всем радиаторам.

Веерная (лучевая)

Веерная или лучевая схема используется в многоэтажном строительстве для поквартирного отопления с возможностью установки на каждую квартиру прибора учета тепла (теплосчетчика) и в частном домостроении в системах с поэтажной разводкой трубопроводов. При веерной схеме в многоэтажном доме на каждом этаже устанавливается коллектор с выходами на все квартиры отдельного трубопровода и установленным теплосчетчиком. Это позволяет каждому владельцу квартиры учитывать и оплачивать только им потребленное тепло.

Веерная разводка отопления

Веерная или лучевая система отопления.

В частном доме веерная схема используется для поэтажного распределения трубопроводов и для лучевого подключения каждого радиатора к общему коллектору, т. е. к каждому радиатору походит отдельная труба подачи и обратки от коллектора. Такой способ подключения позволяет максимально равномерно рассредоточить теплоноситель по радиаторам и уменьшить гидравлические потери всех элементов системы отопления.

Обратите внимание! При веерной разводке трубопроводов в пределах одного этажа монтаж осуществляется цельными (не имеющими разрывов и разветвлений) отрезками труб. При использовании полимерных многослойных или медных труб все трубопроводы могут быть залиты в бетонную стяжку, тем самым снижается вероятность разрыва или подтекания в местах состыковки элементов сети.

к меню ↑

10.2 Отопительные радиаторы и их расчет

Многим людям в общих чертах известно, как устроено отопление в многоквартирном доме. Очень часто приходится видеть в квартирах чугунные батареи, подключенные к централизованной системе. Для автономного отопления в квартире такие радиаторы не подходят. Они имеют слишком большую емкость, поэтому придется нагревать много воды. А кроме того, чугун еще и долго прогревается. Поэтому при использовании чугунных батарей будет перерасход газа, и как следствие, большие финансовые затраты.

Система отопления в квартире схема

Делая ремонт отопления в квартире, следует обратить внимание на радиаторы из других материалов. Специалисты рекомендуют устанавливать современные батареи из стали, алюминия или биметалла (прочитайте: «Как установить радиаторы отопления в квартире — краткое руководство «). Все они подходят для низкого давления в системе отопления (это характерно для небольших водяных контуров), а также выдерживают высокую температуру. При необходимости можно даже совместить в одной схеме радиаторы и систему «теплого пола».
Что касается того, как улучшить отопление в квартире, то рекомендуется устанавливать алюминиевые радиаторы. Но они достаточно сложны в эксплуатации (прочитайте: «Отопление в квартире: схемы и особенности проекта «). При повышенном содержании щелочей в воде в систему необходимо обязательно добавлять нейтрализаторы. Также недопустимо попадание в контур меди, поскольку взаимодействие этого металла с алюминием приводит к их окислению, а соответственно, и разрушению. Кроме того, алюминиевые радиаторы не всем по карману.

Перед покупкой радиаторов необходимо рассчитать нужную мощность и количество секций. Если возникает вопрос о том, как сделать тепло в квартире, то этому этапу нужно уделить особое внимание.

Для расчета количества секций в радиаторе можно воспользоваться формулой Sх100/P, если высота потолков составляет не более 3-х метров. Площадь помещения обозначается буквой S, а номинальная мощность одной секции – P. Обычно мощность секции составляет 180-200 Вт. Число 100 – это нужное количество Вт на квадратный метр площади. Результат обозначают, к примеру, буквой K.

Можно посмотреть, как рассчитать количество секций в радиаторе по данной формуле. Например, площадь комнаты составляет 20 «квадратов». Мощность батарей составляет 185 Вт. В результате получается: K=Sх100/P=20×100/185=10,81. Но количество секций дробным быть не может, поэтому полученное число округляется в большую сторону. В итоге получается, что радиатор должен состоять из 11 секций (прочитайте также: «Как рассчитать отопление в квартире — рекомендации «).

Система отопления в квартире схема

Если система отопления квартиры своими руками предполагает использование панельных радиаторов, которые не делятся на секции, то пользуются для расчетов другой формулой. В этом случае придется рассчитывать мощность и величину батарей. Формула выглядит таким образом: P=Vх41. Исходная мощность обозначается буквой P, объем помещения – V. Число 41 – это количество Вт, требуемых для обогрева одного «квадрата» площади.

Для примера расчетов можно взять комнату высотой 2,7 метра и площадью 15 «квадратов». Значит, V=2,7×15=40,5. Теперь стоит рассчитать мощность радиатора. Полученная формула выглядит следующим образом: P=Vх41=40,5×41=1660,5. Поскольку отопительных приборов такой мощности не бывает, то стоит выбрать радиатор с показателей 1,5 кВт.

После выполнения расчетов можно покупать радиаторы. Разводка отопления в квартире должна происходить по грамотно разработанной схеме.

к меню ↑

10.3 Сварка полипропилена

Специалисты советуют использовать полипропиленовые трубы. Для разводки используют армированную алюминиевой фольгой трубу диаметром 20 и 32 миллиметра.

Полипропилен разогревают при температуре 280-300 градусов, трубу и фитинг удерживают на горячей насадке в течение 5-6 секунд. Потом эти части снимают и соединяют друг с другом вкладыванием. После фиксации их удерживают еще 5 секунд.

В том, как провести отопление в квартире, нет ничего сложного. Нужно только внимательно изучить схему системы отопления и четко ей следовать.

Подготовка к монтажу

На подготовительном этапе нужно выполнить следующие работы:

  1. Составить проект отопления. Проектирование системы отопления является сложным делом, которое по силам далеко не каждому. На основании расчетов выбираются тип системы отопления, котел отопления, отопительные приборы, дополнительное оборудование и трубопроводная арматура. Составляющей частью проекта является спецификация материалов с указанием длины и диаметра труб, видов и количества фитингов
  2. Приобрести материалы и инструменты
  3. Установить самодельный котел отопления. радиаторы и дополнительное оборудование
  4. В инструкции к паяльнику или справочной литературе выяснить время сварки и остывания применяемых труб, произвести контрольную пайку
  5. Занести трубы и фитинги в помещение, чтобы они нагрелись до комнатной температуры

Способы прокладки труб


Трубы можно прокладывать открытым и скрытым способами.

В первом случае они крепятся к стенам на металлических или пластиковых кронштейнах.

Во втором — прокладываются в проделанных в стенах канавках (штробах) или за отделочными материалами (гипсокартоном, пластиком и т. д.).

Открытая прокладка отличается меньшей трудоемкостью, при этом обеспечивается доступ к трубам для ремонта. При скрытой прокладке трубы не портят интерьеры комнат, но при необходимости к ним трудно добраться.

к меню ↑

10.4 Алюминиевые и биметаллические батареи

Данные типы батарей отлично подходят для квартир, в которых проведено централизованное отопление. Дело в том, что теплоноситель в таких системах имеет массу загрязнений и негативных особенностей, вроде большой жесткости. Биметалл прекрасно выдерживает подобные воздействия и не ржавеет из-за воздействия с влагой и воздухом. Из достоинств также стоит отметить возможность варьирования количества секций, если только это не батареи монолитного типа.

монтаж отопления в квартире своими руками

Главный и самый очевидный недостаток – высокая стоимость изделий из алюминия или биметалла. Второй момент, который отчасти можно отнести к недостаткам – слабая способность к накапливанию тепла, т.е. радиаторы быстро остывают при остановке системы. Впрочем, если проблем с поставками тепла нет, то этот фактор можно смело сбрасывать со счетов.

к меню ↑

10.5 Стальные панельные батареи

Отопительные приборы из стали – это, пожалуй, оптимальное сочетание цены и качества. Эффективность стальных радиаторов довольно высока, срок службы весьма солиден, а цена – не столь велика, чтоб ее можно было считать неоправданной. Кроме того, стоит также отметить сравнительно небольшой вес таких устройств и, как следствие, простой монтаж.

как развести отопление в квартире

Характерным недостатком стандартных стальных приборов является подверженность коррозии, которая может заметно укоротить срок службы радиаторов в отопительной системе. Чтобы приборы могли нормально работать, им нужно качественное и регулярное обслуживание. Кроме того, для предотвращения коррозионного воздействия нужно стараться не сливать теплоноситель на период дольше недели – влага в сочетании с воздухом может серьезно повредить внутренние части радиаторов.

к меню ↑

10.6 Выбор труб для отопления

Для отопительных систем используется всего несколько видов труб, поэтому особых сложностей с их выбором не будет:

  1. Стальные трубы. Данный материал отличается очень высокой механической прочностью, поэтому различные повреждения извне ему не страшны. Другое дело, что сталь подвержена коррозии, поэтому она может повреждаться изнутри. Стальные трубы неплохо накапливают тепло и отчасти влиять на интенсивность конвекции в помещении. Монтаж отопления в квартире при использовании стальных труб требует сварки, поэтому для проведения этой работы нужен соответствующий опыт или хороший специалист.
  2. Металлопластиковые трубы. Один из самых недорогих и простых в монтаже вариантов труб для отопительной системы. Недостаток – большое количество соединений, из-за которого многократно повышается вероятность протеканий контура. Чтобы свести вероятность протеканий к минимуму, нужна грамотная разводка отопления в квартире и внимательное наблюдение за ней в процессе эксплуатации.
  3. Пластиковые трубы. Еще один сравнительно недорогой вариант, имеющий массу положительных качеств. Из достоинств можно выделить устойчивость к гниению и коррозии, а также высочайшую надежность соединений – они обрабатываются при помощи пайкой, и при условии правильного выполнения работы швы не будут протекать никогда. Особых недостатков у данного материала нет, но нужно обращать пристальное внимание на характеристики конкретных изделий при их покупке.

как правильно провести отопление в квартире

Пытаясь решить, какими трубами делать отопление в квартире, можно сделать вывод, что лучшим вариантом при прочих равных будут пластиковые трубы, которые отлично подходят для самостоятельного монтажа. Радиаторы можно выбирать индивидуально – подключаются они совершенно одинаковым образом, и вся разница заключается в индивидуальной совместимости отопительной системы и конкретного типа радиаторов.

к меню ↑

10.7 Инструменты и материалы для монтажа

Помимо труб и батарей, выбор которых был рассмотрен выше, монтаж системы отопления в квартире требует наличия инструментов, набор которых выглядит следующим образом:

  • Фитинги и краны;
  • Силиконовый герметик или пакля;
  • Крепежные элементы для элементов системы;
  • Набор саморезов и дюбелей;
  • Паяльник для труб;
  • Ножницы для нарезки труб;
  • Набор гаечных ключей;
  • Шуруповерт;
  • Перфоратор;
  • Строительный и водяной уровень;
  • Рулетка и карандаш.

как лучше сделать отопление в квартире

Данного набора инструментов достаточно для обустройства отопительной системы. Если планируется разовая работа, то специализированные инструменты (вроде паяльника для труб) целесообразно арендовать, а не покупать – стоимость таких приборов, особенно профессионального уровня, довольно велика.

к меню ↑

10.8 Монтаж системы отопления в квартире

Монтаж отопления в квартире своими руками включает в себя следующие этапы:

  1. Перед тем, как развести отопление в квартире, нужно провести разметку в тех местах, где будут располагаться элементы отопительной системы. Радиаторы чаще всего монтируются на одном уровне, для чего достаточно перенести первую отметку на все остальные точки установки отопительных приборов.
  2. Далее можно устанавливать радиаторы. Работа эта особой сложностью не отличается – всего-то и нужно, что подготовить отверстия в стенах, зафиксировать крепежные элементы дюбелями и подвесить на них радиаторы.
  3. Следующий шаг – подготовка труб. На этом этапе нужно определить расстояния между радиаторами, где будут располагаться трубы, а также спаять эти трубы подходящим способом. Если работа ведется не в одиночку, то помощника можно отправить вкручивать фитинги в радиаторы.
  4. Сборка системы обычно начинается с точки подачи разогретого теплоносителя в контур, а также с точки возвращения теплоносителя. Особенностью этих участков является отсутствие необходимости в спайке – на стальных трубах котла обычно нарезана резьба, присоединение к которой осуществляется посредством переходников. В дальнейшем эти переходники спаиваются с пластиковыми трубами.
  5. Дальнейшая работа заключается в прокладке всех остальных участков труб подающего и обратного контура. Последний этап – монтаж отводов к радиаторам, установка угловых кранов и соединение радиаторов с трубами.

к меню ↑

11 Однотрубные схемы

Проще всего выполнить расчеты и сборку системы отопления с однотрубной схемой прокладки трубопроводов для теплоносителя. Нагретая вода в ней последовательно проходит от котла через все батареи в доме, начиная с первой и заканчивая последней в цепочке. При этом тепла каждому последующему радиатору достается все меньше и меньше.

С монтированием трубопровода по этой схеме и подключением его к котлу своими руками при наличии даже минимальных навыков можно справиться за два–три дня. Плюс затраты на создание в доме системы водяного отопления под однотрубную разводку выходят самыми минимальными в сравнении с остальными вариантами.

Фитингов, арматуры и труб здесь потребуется немного. Экономия на материалах существенна

И неважно выбран для возведения коттеджа клееный брус или кирпич. Если жилье хорошо утеплено, то даже простой однотрубной системы для его обогрева хватит с лихвой

Чтобы нивелировать недостатки, в однотрубную систему приходится встраивать циркуляционный насос. Но это дополнительные расходы и потенциальные поломки оборудования. Плюс при любых проблемах на каком-либо участке трубы прекращается обогрев всего коттеджа.

к меню ↑

11.1 Однотрубная горизонтальная

Если частный дом небольшой и одноэтажный, то однотрубную систему отопления лучше всего делать в горизонтальном исполнении. Для этого в комнатах по периметру коттеджа прокладывается кольцо из одной трубу, которая подключается к входу и выходу котла. Радиаторы врезаются в трубопровод под окнами.

Однотрубная горизонтальная схема — идеальный вариант для небольших помещений

Батареи здесь подключаются нижним либо перекрестным соединением. В первом случае теплопотери будут на уровне 12–13%, а во втором они сокращаются до 1–2%. Именно перекрестному способу монтажа стоит отдавать предпочтение. Причем подвод теплоносителя к радиатору следует делать сверху, а отвод снизу. Так отдача тепла от него выйдет максимальной, а потери выйдут минимальными.

к меню ↑

11.2 Однотрубная вертикальная разводка

Для двухэтажного коттеджа больше подходит однотрубная система отопления вертикального подвида. В ней труба от оборудования нагрева воды идет вверх на чердак или второй этаж, а оттуда уже спускается назад в котельную. Батареи в этом случае подключаются также последовательно одна за другой, но боковым подсоединением. Трубопровод для теплоносителя обычно при такой разводке отопления по малоэтажному дому прокладывается в виде единого кольца сначала по второму, а потом по первому этажу.

Но возможен и пример с вертикальными отводами от общей горизонтальной трубы наверху. То есть сначала делается кольцевой контур от котла вверх, по второму этажу, вниз и по первому этажу обратно к нагревателю воды. А уже между горизонтальными участками прокладываются вертикальные стояки с подключением к ним радиаторов.

Самой холодной батареей в такой системе отопления частного дома будет опять последняя в цепочке – внизу у котла. При этом на верхнем этаже тепла будет переизбыток. Необходимо как-то ограничивать объемы теплоотдачи наверху и повышать их внизу. Для этого на радиаторах рекомендуется установить перемычки-байпасы с регулирующими кранами.

к меню ↑

11.3 Ленинградка

У обеих описанных выше схем есть один общий минус – температура воды в последнем радиаторе оказывается очень низкой, тепла она помещению отдает очень мало. Чтобы компенсировать это остывание, однотрубный горизонтальный вариант отопления частного дома рекомендуется усовершенствовать за счет установки байпасов снизу батареи.

Такая разводка получила название «ленинградка». В ней радиатор подключается сверху к проходящему вдоль пола трубопроводу. Плюс на отводы к батареям ставятся краны, которыми можно регулировать объем поступающего теплоносителя. Все это способствует более равномерному распределению энергии по отдельным комнатам в доме.

Рассчитайте утепление своего дома

Перейти к расчёту
Adblock
detector
