Простейшая классификация подземной воды
Прежде чем приступать к поискам воды под скважину следует зафиксировать наличие таковых подземных ресурсов и определить, какая глубина залегания на выбранном участке водоносного горизонта.
В зависимости от расположения и глубины залегания подземные воды делятся три типа:
- Верховодка – залегает в пределах 2-5 метров от поверхности. Она образуется в результате ифильтрации атмосферных осадков. В связи с неглубоким залеганием этот тип вод может колебаться: то повышаться после выпадения осадков, то понижаться в засушливый период.
- Грунтовые воды – водоносные горизонты в осадочных породах, залегающие примерно в районе 8-40 метров от поверхности. Сверху они защищены несколькими слоями пород, потому не зависят от смены сезонов года. Иногда они в понижениях рельефа они самостоятельно пробиваются родниками, поставляющими вкусную чистую воду.
- Артезианские воды – чаще всего залегают на глубине свыше 40 метров. Распространены они по трещинам в скальном известняке. Вода характеризуется наличием минеральных солей и отсутствием глинистой взвеси. Дебит артезианских скважин довольно стабилен.
Ключевое значение имеют качественные и количественные параметры водоносного слоя.
Толща земли формируется из пород, одни из которых препятствуют проникновению влаги – водоупоры, а другие, напротив, формируют водоносные горизонты
При поиске воды для разработки скважины можно пользоваться разными методами, как с применением подручных средств, так и с задействованием современной техники. Но чаще всего гидрогеологи применяют в поисках водоносного горизонта и определения его глубины метод предварительной разведки.
Чтобы добраться до источника, который будет обеспечивать качественной и чистой водой, потребуется проникнуть на приличную глубину
Находим воду по рельефу
Проще всего искать воду на участке своими руками, если ваш дом расположен на равнине, в низине или в русле бывшей реки. Сложнее отыскать подземные воды на склоне, пусть даже и не крутом. Ещё хуже искать воду там, где земля хранит память о тектонических процессах и вулканической деятельности – там геологические пласты разнообразны, и уловить закономерность в залегании воды будет сложно.
Искать, конечно, нужно любую воду, но обычно интересуют запасы питьевой воды, которые образуются на глубине 8-10 м и ниже. Вода, залегающая на глубине от 30 м и глубже – самая ценная.
Неровности рельефа можно определить по карте, где есть изогипсы (извилистые линии, соединяющие точки с одинаковой высотой над уровнем моря). Нужно определить на карте самые низкие места, а потом найти их на местности. Это будут ваши точки отсчёта. После этого проведите обследование с помощью других индикаторов.
к меню ↑Практические методы обнаружения воды
Помимо визуального наблюдения и анализа увиденного, найти воду помогут практические методы обнаружения воды на участке с помощью различных инструментов и приспособлений. Таковыми могут служить стеклянные банки и глиняные горшки, виноградная лоза и алюминиевая проволока, влагопоглощающие материалы (силикагель или красный кирпич и так далее).
Надо сказать, что в настоящее время эти методы применяются все реже. Хотя самостоятельные поиски водоносной жилы очень увлекательны, тут можно представить себя золотоискателем. Куда надежнее и результативнее произвести разведочное бурение в нужном месте. Правда, это требует финансовых затрат.
к меню ↑Самое простое — опросить соседей по участку
Самым простым, но в то же время и наиболее действенным методом поиска места, где лучше всего оборудовать колодец, является опрос соседей по участку. Те из них, кто уже обзавелся собственным автономным источником водоснабжения, наверняка, проводили изыскания пред тем, как его вырыть.
Они могут оказать действенную помощь, предоставив сведения о проведенных разведывательных работах. Эта информация поможет значительно сэкономить время на поиски водоносного слоя. Если же у соседей по участку колодцев нет, придется искать воду своими силами.
к меню ↑Биолокация с помощью рамки из лозы или алюминия
Расположение водоносного слоя можно определить биолокацией с применением рамки из алюминия или ивовой лозы. Порядок действий рамки из алюминия следующий:
- два сорокасантиметровых отрезка проволоки изгибаются под прямым углом, как на фото и помещаются в полую трубку таким образом, чтобы они могли в ней свободно вращаться;
- развернув концы проволок в разные стороны и взяв трубки в руки, начинаем движение по участку;
- в том месте, где концы проволоки сойдутся, располагается водоносный слой;
- контрольное прохождение участка совершается в перпендикулярном направлении.
Манипуляции при использовании рамки из ивовой лозы похожи. Этот метод называется лозоходство и заключается в следующем:
- с ивы срезается ветка с развилкой величиной приблизительно сто пятьдесят градусов;
- лоза тщательно высушивается;
- при прохождении участка лоза берется в руки таким образом, чтобы ствол был направлен вверх;
- в том месте, где он опустится вниз, находится вода.
Самое надежное — провести разведывательное бурение
Самый надежный метод обнаружения воды на участке – проведение на нем разведывательного бурения. Используя обычный бур, проходят несколько метров породы до столкновения с горизонтом залегания воды. Прежде, чем приступать к рытью колодца, нужно отправить ее пробу на анализ для определения наличия в ее составе вредных примесей.
к меню ↑Народный метод — расставляем горшки и банки
Народный метод поиска воды на участке осуществляется с помощью стеклянных банок и глиняных горшков. С вечера по всему участку кверху дном расставляются обычные стеклянные банки для консервирования или горшки. Утром они внимательно рассматриваются. Емкости, на дне которых собралось наибольшее количество сконденсированной влаги, обозначат место расположения водяной жилы.
к меню ↑Метод поиска воды измерением массы гигроскопичных материалов
В одинаковые глиняные горшки помещается влагопоглощающий материал, например, обычная поваренная соль. Горшки с солью взвешиваются и закапываются в землю равномерно по всему участку. Затем они выкапываются и вновь взвешиваются. Те из них, которые получили наибольшую прибавку в весе, покажут место нахождения воды.
к меню ↑Расположение водоносных слоев в земле
В почве земли, существуют так называемые водоносные слои, которые образовываются после фильтрации осадков из атмосферы. Жидкость зажимается водоупорными пластами, что состоят из глины и камня, при этом размеры таких пластов имеют различную величину. Также расположение таких пластов не обязательно будет проявляться в строгой горизонтальности.
Чаще всего, благодаря своим изгибам, участки наполненные водой напоминают форму линзы, при этом объем каждой из них самый разнообразный. В то время как один водный участок может располагаться на нескольких кубометрах, друг своими размерами достигает километровых объемов.
При поиске источника воды желательно иметь хоть малейшее представление об их залегании, чтоб облегчить поиск источника:
- Первым по близости к земной коре, всего в 2-х – 4-х метрах от поверхности, располагается слой «верховодка ». Водоем пополняется жидкостью благодаря талым водам и выпавшим осадкам. Источник для употребления воды в пищу не пригоден. Для полива – может возникнуть проблема в засушливую погоду, из-за которой «верховодка» опустеет.
- Второй слой, что может заинтересовать человека, чаще всего располагается на глубине 7 – 10 метров (и ниже). Вода в таких источниках вполне подходит для хозяйственного употребления. а вот для питья не всегда (потребуется анализ на качество).
- Самой лучшей, считается вода, добытая из скважины глубиной не менее 40 метров. На данной глубине она обогащается солями и минералами.
Как найти воду на участке для скважины научными способами
Стоит ли доверять народным способам поиска воды — это конкретное решение отдельно взятого человека, часто зависящее от уровня его интеллекта и образования. В любом случае эти проверенные предками методы более пригодны для поиска верховодок с дальнейшим рытьем колодцев, чем в нахождении глубинных водных бассейнов для скважинного бурения.
к меню ↑Электрическое зондирование
Электрозондирование — это геофизический метод определения месторасположения водного источника, носящий научное название ЕП — естественное поле. В основу его принципа действия положен физический закон разной электрической проводимости тел.
То есть сухой грунт обладает малой электропроводностью, но если он насыщен влагой или водный бассейн находится рядом, общая проводимость участка повышается. Разбив исследуемую территорию на сетку с определенным размером ячеек и измерив потенциал в каждой точке, можно с высокой точностью определить место для бурения скважины по более низкому сопротивлению.
Процедура зондирования
Анализ воды из скважины или колодца – как производится, требования к воде . После того, как вода найдена и вопрос, как найти воду на участке для скважины уже не актуален, встает другой, о поверке воды на пригодность для использования в доме, на нашем сайте есть отдельная статья посвященная требованиям к питьевой воде, нормам и необходимым нормативным документам, а также, как правильно и кто берет воду на анализ.
Для исследований берут портативный компьютеризированный электроразведочный прибор Электротест-2Рм. Его устанавливают по центру участка и заземляют в этой точке нулевой электрод.
В качестве электродов используют не электризующиеся сульфатные стержни из меди, которые помещены в раствор медного купороса. Это предохраняет их от накопления статического электричества и поверхностного потенциала грунта.
Второй стержневой электрод, припаянный к питающему кабелю на катушке, длина которого может достигать 500 м, служит для прохождения по сетке территории. Специалист втыкает в землю стержень с шагом 2 х 2 м по всей площади участка, а второй работник вносит в компьютер данные измеренного потенциала. После компьютерной обработки снятых показаний программа выводит на экран карту потенциалов естественного поля (ЕП). В ней участки с низкой электропроводимостью синего цвета (рис. 10) указывают на вероятное расположение водных бассейнов.

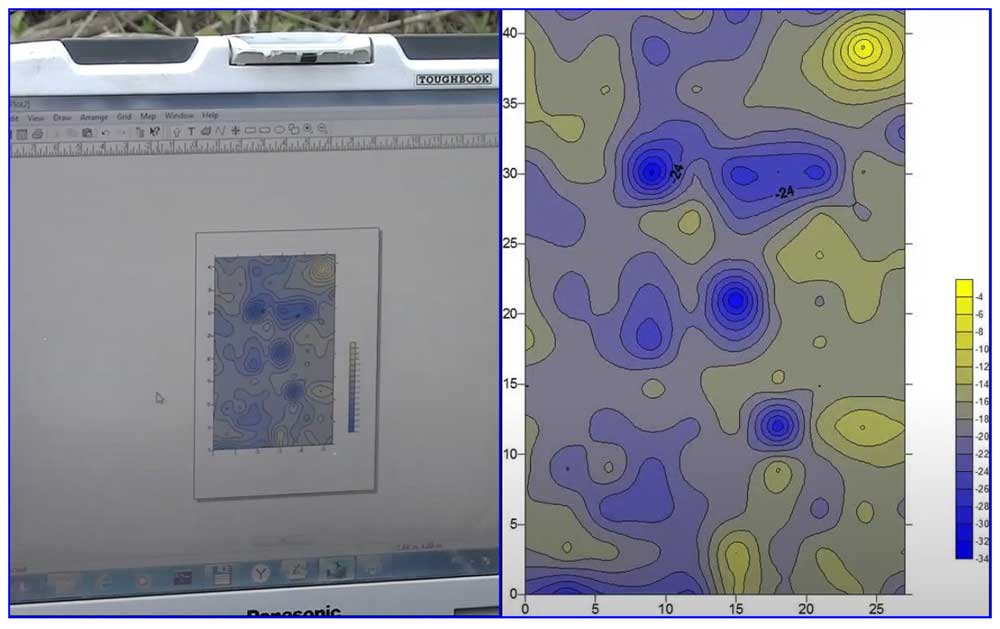

Отображение на экране дисплея снятых с зонда показаний (синие пятна – водяные линзы)
к меню ↑Резонансно-акустическое профилирование (РАП)
Тот же геологический электроразведочный прибор Электротест-2Рм позволяет определить глубину залегания водных бассейнов.
Для этого в землю в нескольких местах по всему участку вбивают короткий стержень с грузом (датчик), подключенный электрическим кабелем к прибору (сейсмоприемнику), и ударяют по почве рядом с ним молотком. На экране отображаются снятые акустические показания обратной ударной волны.
На участках, где отсутствует вода, эта синусоида затухающей формы. Там, где расположены водные бассейны, форма синусоиды изменена отдельными пиками (всплесками). Сам прибор из синусоиды выделяет резонансные частоты, которые у водных бассейнов отличаются от общей структуры почвы (имеют более высокую частоту).
Этапы проведения профилирования (РАП)
Замеры производят по двум перекрещенным профилям Пр1 и Пр2 (рис. 12 слева). Одна из линий находится вдоль предполагаемого размещения водного бассейна, а вторая перпендикулярно пересекает первую.
После проведения процедуры резонансно-акустического профилирования на экран компьютера выводится график. В нем по вертикали располагается шкала глубин, а голубые пятна на желтом фоне указывают наличие водных бассейнов в грунте (рис. 12 справа).
Для лучшей визуализации на компьютере программно можно задавать разный шаг шкалы глубин.
Стоит отметить, что точность определения нахождения и глубины залегания водоносных горизонтов для скважин при использовании описанных научных методик составляет 97 — 99%.
Справа отображение замеров РАП на экране дисплея (синие пятна – водные бассейны, шкала слева – глубина их залегания в метрах)
Пробное бурение
Прежде чем начать работы по созданию источника живительной влаги, необходимо понять, в каком именно месте имеется вода. Сегодня известно немало методов, позволяющих владельцу без помощи специалиста найти место, где присутствует значительный запас этого бесценного минерала.
Еще в древности наши предки, чтобы понять, есть ли в том или ином месте вода, применяли такое нехитрое приспособление, как глиняный горшок. Дав ему достаточно хорошо просохнуть на солнце, его переворачивали и клали на землю на участке, где может располагаться водоносный слой. По прошествии некоторого времени необходимо было посмотреть на внутреннюю часть посуды: если там обнаружился конденсат, то это служило подсказкой о наличии в выбранном месте воды. В наши дни этот метод претерпел некоторые изменения.
- Для этого нам потребуется несколько литров силикагеля, который прекрасно впитывает влагу. Это вещество необходимо поместить в духовку для просушивания, а затем напомнить им глиняный горшок.
- Далее нужно определить вес емкости с гелем. Желательно использовать для этого аптекарские весы.
- Берем ткань, заворачиваем в нее нашу посуду, после чего роем яму глубиной порядка 0,5 метра в месте, выбранном для будущей скважины, куда и помещаем горшок с силикагелем. Он должен находиться в земле течении суток, после чего его необходимо выкопать и провести повторное взвешивание.
По количеству впитавшейся воды можно определить, насколько далеко находится вода. Подобную операцию можно проделать сразу с несколькими горшками: подобным образом можно подобрать место, в котором имеется самый крупный запас воды. При отсутствии силикагеля можно использовать простой кирпич, все действия с ним полностью аналогичны.
Среди растений встречаются такие, которые могут дать подсказку о местонахождении подземного водоема.
- Это, к примеру, может быть береза, растущая над водостоком. Она должна иметь небольшую высоту, а ее ствол должен быть извилистым и искривленным. Свисающие с дерева ветви должны формировать нечто похожее на «ведьмины метелки».
- В поисках располагающейся на минимальном удалении от поверхности воды полезно ориентироваться на заросли мокрицы, представляющей собой травянистое растение средней высоты.
- Понять, есть ли в выбранном месте водоток, можно по наличию гравилата речного.
- Если на вашем пути встретится сосна, имеющая длинный стержневой корень, знайте, что в этом месте бурить скважину придется очень долго, поскольку водохранилище находится на значительной глубине.
Прибегать к подобному способу имеет смысл лишь при условии, что поблизости располагается какой-либо водоем или колодец. Поиски воды осуществляются при помощи простого барометра-анероида, необходимого для замеров давления. Подобный метод основывается на том, что через каждые 13 метров перепада высот будет наблюдаться уменьшение давления на один миллиметр ртутного столба. Благодаря этому можно выяснить, насколько глубоко проходят подземные воды.
Практически все действия сводятся к выполнению замеров давления в месте, выбранном для устройства скважины, а также на берегу водоема. Если перепад давления составит порядка 0,5 миллиметров ртутного столба, то это будет подсказкой о том, что водоносный слой располагается на глубине порядка 6-7 метров и здесь можно строить колодец.
Найти воду на участке можно самостоятельно
Этот пункт имеет смысл только в том случае, если участок не освоен, а «заселен» дикорастущими насаждениями. По тому, где и какие растения растут довольно точно можно определить глубину залегания воды.
Определяем глубину залегания подземных вод по растениям
Всего то и надо — пройтись по участку, посмотреть где то растет, возле найденных растений поставить вешки, на которых можно указать возможную глубину залегания воды. В таблице приведен список растений, по которым можно определять наличие воды на той или иной глубине.
Глубина залегания верховодки
Вычислить водоносный горизонт проще всего на основании геофизического исследования. Прояснить картину поможет геологический разрез, отображающий особенности строения и демонстрирующий последовательность напластовывания пород над месторождением.
На стадии проведения предварительной разведки решаются сразу две задачи:
- Изучаются гидрогеологические условия участка.
- Проводится качественная и количественная оценка используемого источника.
Услуги такого рода исследований оказывают организации, занимающиеся разведывательной геофизикой и фирмы, специализирующиеся на бурении скважин.
По полученным результатам предварительной разведки определяются размеры водоносного горизонта, условия эксплуатации источника и возможность покрытия заявленной потребности
На самых перспективных участках, выявленных в результате предварительной разведки, в последующем изучают инженерно-геологические особенности: просадочность земли, вероятность оползней, категории буримости вскрываемой горной породы, характер ее устойчивости в скважине…
Как метод работы может применяться крупномасштабная гидрогеологическая съемка. В ходе проведения детальной съемки картируются водоносные горизонты, а также выявляется состав и запас подземных вод.
Для хорошо изученных районов, где уже есть опыт эксплуатации подземных источников, оценка запаса воды может осуществляться на основании степени достоверности категории С2. Перспективные запасы этой категории рассчитываются на основании геологических и геофизических данных разведанных месторождений, условия залегания которых аналогичны.
Садовым буром, наращиваемым при заглублении отрезками стальной трубы – штангами, можно самостоятельно пробурить разведочную скважину на участке
Инструмент для ручного бурения
Однако максимально точные сведения можно получить без вложения усилий и средств в компаниях, проводивших инженерно-геологические исследования в районе
Сведения буровых организаций
Информацию о залегании грунтовых вод, физико-механических свойствах пород над кровлей и под подошвой водоносного пласта можно получить в строительных организациях, проводивших изыскания перед разработкой проекта под строительство
Целенаправленно проводить геологоразведку перед бурением скважины на воду нерационально. Обычно сразу бурят водозаборную скважину, чтобы не переплачивать дважды или более того за разработку одного источника воды
Малогабаритный буровой станок
Для выявления перспективных на воду участков чаще всего применяют метод электрического зондирования. Он осуществляется путем вертикального зондирования грунта. Удельное электрическое сопротивление пород и подземных водоносных горизонтов различаются. Так, насыщенные водой грунты имеют более низкое электрическое сопротивление, нежели минеральный скелет маловлажных пород.
С помощью регистраторов тока можно определить сопротивления на каждом горизонте, обозначив для себя те участки, где присутствует слой подземных вод
Единственным недостатком этого метода является то, что всегда есть вероятность погрешности расчетов при условии присутствия в грунте залежей железной руды или близкого расположения металлических ограждений и железнодорожных сетей.
Методика сейсморазведки базируется на измерении кинематики волн. С помощью приборов определяются места, где наблюдается повышенный сейсмический фон, пиковые значения которого достигают частот от 4 до 15 Гц.
Суть сейсморазведки заключается в том, что сначала измерения проводят на территории, расположенной в непосредственной близости от места поиска подземных вод, которая имеет сходный геологический разрез.
Направленные вниз генерируемые волны, достигнув породы, которая отличается от вышерасположенных пластов, подобно эху отражаются вверх. Затем в течение часа те же измерения проводят в районе поиска подземных вод.
Глубина отражающей границы рассчитывается исходя из полученных значений чувствительных приборов сейсмоприемников. О наличии артезианских вод судят по повышению в 5-10 раз уровня сейсмического фона в районе исследуемых участков.
Значения частот в пределах 4-15 Гц, которые превышают уровень естественного фона Земли, возникают вследствие того, что наполненные водой коллекторы являются более плотной средой для прохождения акустической среды
При прохождении акустических волн через жидкости, имеющих большую плотность, происходит изменение в сторону высоких частот.
Этот метод позволяет максимально точно определить формирующие участок геологические породы. Но поскольку он предполагает большие финансовые затраты, его применяют только в ситуациях, когда планируется обустраивать крупный водозабор, рассчитанный на несколько домов.
Для увеличения достоверности исследований на обозначенном месте поиска подземных вод проводят бурение двух или трех разведочных скважин
Специалисты выделяют три метода разведочного бурения:
- Колонковый – применяется при бурении на большие глубины. Принцип действия построен на том, что вращающаяся колонковая труба, конец которой оснащен буровой коронкой, прорезает породу. А затем разрушенная порода под давлением поступаемого через колонну труб промывочного раствора или сжатого воздуха выталкивается на поверхность.
- Роторный – основан на передаче вращательного движения на буровую колонну через поверхностный ротор. Этот тип бурения сопровождается промывкой забоя от породы специальным раствором или обычной водой.
- Ударно-канатный – работает за счет разрушения пород под действием падающего бурового снаряда, конец которого закреплен на канате. Инструмент просто откалывает породу и измельчает грунт, а затем с помощью желонки извлекает его на поверхность.
Выбор метода бурения зависит от типа породы, глубины залегания пласта или линзы и финансовых возможностей заказчика. Но по скорости бурения и производительности в этом плане выигрывают вращательные способы.
Цена разведочной скважины определяется путем умножения стоимости одного погонного метра на глубину ствола. Итоговая сумма рассчитывается исходя из сложности проходки, диаметра ствола и необходимости использования обсадных труб.
Гидрогеологические данные, полученные по пробуренным скважинам, учитывают при составлении прогнозной оценки перспективной площади. Они помогают изучить изменение свойств водовмещающих пород в вертикальном разрезе.
к меню ↑Предварительная разведка месторождения
Вычислить водоносный горизонт проще всего на основании инженерно-геологического исследования. Прояснить картину поможет геологический разрез, отображающий особенности строения и демонстрирующий последовательность напластовывания пород над месторождением.
На стадии проведения предварительной разведки решаются сразу две задачи:
- Изучаются гидрогеологические условия участка.
- Проводится качественная и количественная оценка используемого источника.
Услуги такого рода исследований оказывают организации, занимающиеся инженерной геологией и гидрогеологией, специализирующиеся на бурении скважин.
По полученным результатам предварительной разведки определяются размеры водоносного горизонта, условия эксплуатации источника и возможность покрытия заявленной потребности
На самых перспективных для устройства водозабора участках, выявленных в результате предварительной разведки, в последующем изучают инженерно-геологические особенности: просадочность земли, вероятность оползней, категории буримости вскрываемой горной породы, характер ее устойчивости в скважине…
Как метод работы может применяться крупномасштабная гидрогеологическая съемка. В ходе проведения детальной съемки картируются водоносные горизонты, а также выявляется состав и запас подземных вод. На основании данных можно определиться с целесообразностью бурения скважины на участке, заодно узнать, на какой глубине будет вода.
Для хорошо изученных районов, где уже есть опыт эксплуатации подземных источников, оценка запаса воды может осуществляться на основании степени достоверности категории С2. Перспективные запасы этой категории рассчитываются на основании геологических и геофизических данных разведанных месторождений, условия залегания которых аналогичны.
к меню ↑Метод электрического зондирования
Для выявления перспективных на воду участков чаще всего применяют метод электрического зондирования. Он осуществляется путем вертикального зондирования грунта. Удельное электрическое сопротивление пород и подземных водоносных горизонтов различаются.
Так, насыщенные водой грунты имеют более низкое электрическое сопротивление, нежели минеральный скелет маловлажных пород.
С помощью регистраторов тока можно определить сопротивления на каждом горизонте, обозначив для себя те участки, где присутствует слой подземных вод
Единственным недостатком этого метода является то, что всегда есть вероятность погрешности расчетов при условии присутствия в грунте залежей железной руды или близкого расположения металлических ограждений и железнодорожных сетей.
к меню ↑Технология сейсмической разведки
Методика сейсморазведки базируется на измерении кинематики волн. С помощью приборов определяются места, где наблюдается повышенный сейсмический фон, пиковые значения которого достигают частот от 4 до 15 Гц.
Суть сейсморазведки заключается в том, что сначала измерения проводят на территории, расположенной в непосредственной близости от места поиска подземных вод, которая имеет сходный геологический разрез.
Направленные вниз генерируемые волны, достигнув породы, которая отличается от вышерасположенных пластов, подобно эху отражаются вверх. Затем в течение часа те же измерения проводят в районе поиска подземных вод.
Глубина отражающей границы рассчитывается исходя из полученных значений чувствительных приборов сейсмоприемников. О наличии артезианских вод судят по повышению в 5-10 раз уровня сейсмического фона в районе исследуемых участков.
Значения частот в пределах 4-15 Гц, которые превышают уровень естественного фона Земли, возникают вследствие того, что наполненные водой коллекторы являются более плотной средой для прохождения акустической среды
При прохождении акустических волн через жидкости, имеющих большую плотность, происходит изменение в сторону высоких частот.
к меню ↑Бурение разведочных выработок
Этот метод позволяет максимально точно определить формирующие участок геологические породы. Но поскольку он предполагает большие финансовые затраты, его применяют только в ситуациях, когда планируется обустраивать крупный водозабор, рассчитанный на несколько домов.
Для увеличения достоверности исследований на обозначенном месте поиска подземных вод проводят бурение двух или трех разведочных скважин
Специалисты выделяют три метода разведочного бурения:
- Колонковый – применяется при бурении на большие глубины. Принцип действия построен на том, что вращающаяся колонковая труба, конец которой оснащен буровой коронкой, прорезает породу. А затем разрушенная порода под давлением поступаемого через колонну труб промывочного раствора или сжатого воздуха выталкивается на поверхность.
- Роторный – основан на передаче вращательного движения на буровую колонну через поверхностный ротор. Этот тип бурения сопровождается промывкой забоя от породы специальным раствором или обычной водой.
- Ударно-канатный – работает за счет разрушения пород под действием падающего бурового снаряда, конец которого закреплен на канате. Инструмент просто откалывает породу и измельчает грунт, а затем с помощью желонки извлекает его на поверхность.
Выбор метода бурения и бурового снаряда зависит от типа породы, глубины залегания пласта или линзы и финансовых возможностей заказчика. Но по скорости бурения и производительности в этом плане выигрывают вращательные способы.
Цена разведочной скважины определяется путем умножения стоимости одного погонного метра на глубину ствола. Итоговая сумма рассчитывается исходя из сложности проходки, диаметра ствола и необходимости использования обсадных труб.
Гидрогеологические данные, полученные по пробуренным скважинам, учитывают при составлении прогнозной оценки перспективной площади. Они помогают изучить изменение свойств водовмещающих пород в вертикальном разрезе.
к меню ↑Проходка скважины своими руками
Но бурение разведочных скважин – довольно дорогостоящий метод. Его могут позволить себе далеко не многие владельцы загородных участков. Как альтернатива, пробное бурение можно выполнить и самостоятельно, применив шнековый способ.
Этот метод аналогичен проделыванию отверстия в толще льда во время зимней рыбалки. Винтообразную конструкцию просто ввинчивают в землю. При извлечении на поверхность лопасти шнека забирают с собой измельченную породу.
Шнековый способ бурения предполагает разрыхление грунта и погружение в него долота, с помощью которого почва и извлекается наружу
Для проведения работ потребуется шнек с лопастями, снабженный буровой головкой. Приобрести такой винтовой инструмент можно в любом строительном магазине. В комплекте к нему идут наборные штанги, которые удобно использовать для наращивания конструкции по мере заглубления в почву.
Работу выполняют в такой последовательности:
- На выбранном участке выкапывают направляющую яму глубиной в 60-80 см.
- Шнек опускают в яму и начинают вращать, заглубляя буровую головку.
- После того как винтовым стержнем пройдено 1-2 метра вглубь грунта, извлекают бур, удаляя разрыхленную землю. По мере продвижения винтообразной конструкции важно следить за вертикальностью положения скважины.
- Когда шнек достигнет глубины, на которой работать инструментом уже неудобно, конструкцию наращивают буровой штангой. Одновременно с осуществлением бурения под действием центробежной силы происходит обсаживание стенок скважины.
- Бурение выполняют до тех пор, пока винтовой стержень не достигнет водоносного горизонта.
Выработанный грунт транспортируется с помощью того же шнека, представляющего собой единый винтовой транспортер, на поверхность. При этом поднимаемый наружу грунт за счет силы трения укрепляет стенки ствола. Это позволяет снизить расходы при бурении пластичных грунтов, поскольку нет необходимости использовать обсадные трубы.
Но стоит учитывать, что шнековый способ эффективен только при поиске подземных вод, уровень залегания которых не превышает 50 метров, а породы относятся к пластичной и рыхлой категории.
к меню ↑Влияние глубины залегания на качество воды
Если копать колодец в том месте, где точно находится вода, водоносный пласт можно обнаружить даже всего лишь в каких-то двух-двух с половиной метрах от земной поверхности. Знающие люди называют такой водный слой верховодкой и не используют для питья.
Близость к поверхности – это недобрый знак, потому что вода скопилась за счет таяния снегов, инфильтрации дождевых потоков и вод близлежащих водоемов. Качество воды в ней оставляет желать лучшего, потому что велика вероятность просачивания стоков канализации и прочей грязи.
Чем глубже расположен водоносный слой, тем меньше шансов, что всевозможная грязь, находящаяся на поверхности почвы, сможет испортить воду
Кроме того, зеркало такой воды, как правило, нестабильно. Колодец с верховодкой может полностью пересыхать в пору летнего зноя и наполняться в сезон таяния снегов или осенних затяжных дождей.
А это значит, что питающиеся верховодкой источники водоснабжения тоже будут пусты, и дачники останутся без воды в жаркую летнюю пору, когда она особенно нужна. При таких обстоятельствах о планах на урожай лучше забыть. Ведь до глубокой осени воды в колодце не предвидится.
Поэтому мы будем искать воду глубже. Специалисты считают, что качественная вода находится не так уж и глубоко, всего в 15 метрах от уровня почвы. В песках, вода в которых чистая и вкусная. Песчаный слой, в котором «хранится» вода, является природным фильтром. Пропуская влагу через себя, он очищает её от остатков грязи и вредных элементов.
Если вы заинтересованы в устройстве личного источника воды на дачном участке, стоит сравнить аргументы в пользу устройства колодца или скважины, а также узнать об их недостатках. Предлагаем ознакомиться со сравнительным обзором.
к меню ↑Метод сейсмической разведки

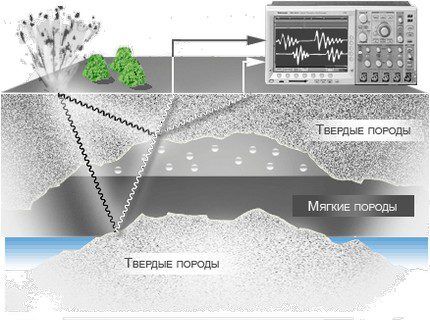

Метод поиска основан на «простукивании» энергетическим устройством земной коры посредством воздействия звуковых волн и улавливании ответных колебаний с помощью сейсмочувствительного прибора.
В зависимости от структуры и материала слоев земной коры волны по-разному проходят сквозь них, возвращаясь затухающими отраженными сигналами, по свойствам и силе которых судят о породах представляющих эти слои, о пустотах и наличии водоносных слоев, о скоплении вод между прочными водоупорными пластами. Учитывают не только силу возвращенного колебания, но и время, за которое волна приходит обратно.
Вода и порода отражают звуковые волны не одинаково, поэтому, зная разницу этих показателей можно судить о том, где и как глубоко расположены водоносные слои.
Тестирование осуществляется в нескольких точках участка, все показатели вносятся в компьютер и обрабатываются специальной программой для выяснения места присутствия водоноса.
Сравнивают полученные данные, собранные в местах со сходной геологией, непосредственно поблизости от водоемов, с данными, собранными на предполагаемом участке бурения. Либо выясняют стандарт сейсмосигнала, характерный для большинства точек конкретного места и по отклонению от этого стандарта выявляют предполагаемый участок залегания водоносного слоя. Артезианские воды дают высокий сейсмический фон, в разы превышающий стандартный.
к меню ↑Народные способы определения
Произвести своими силами разведку в поиске водоносного горизонта для бурения неглубокой выработки или скважины-иглы можно, даже если на прилегающих участках нет никаких ориентиров.
к меню ↑Ориентация по природным признакам
Признаками наличия в почве водоносной жилы могут стать:
- Наблюдение за поведением животных и насекомых. Столбы мошкары вьются в том месте, где есть источник воды, а рыжие муравьи, напротив, стараются поселиться от него подальше.
- Большое распространение в округе влаголюбивых растений.
Индикаторами близкого расположения подземных вод из травянистых растений выступают крапива, хвощ, осока, щавель, камыш. Древовидные растения со стержневым корнем такие, как черемуха, ива, береза, черный тополь, сарсазан укажут, что вода залегает на глубине до 7 метров.
В жаркий полдень животные роют землю в поисках прохлады в тех местах, где подземные воды близко располагаются к поверхности
Для почвы и подстилающих ее горных пород, под толщей которых проходит источник, характерна повышенная влажность. Она непременно будет испаряться, образуя поутру облака тумана; нужно лишь понаблюдать за местностью.
Обратите внимание также на рельеф. Замечено, что водоносы залегают практически горизонтально. Поэтому в районе впадин вероятность залегания воды всегда выше.
к меню ↑Как найти воду на участке при помощи народных методов
Существует достаточно много способов определить, если ли на участке вода. Вот несколько известных методов.
Обращаем внимание на растения
Есть несколько видов растений, которым необходима вода постоянно и в большом количестве. К примеру, мокрица, она же звездчатка. Это небольшого роста трава с большими круглыми листьями. Ее скопление – точный признак воды, расположенной близко к поверхности грунта.
То же самое можно сказать и о скоплении речного гравилата. Растение семейства розовых – отличный показатель. Если перед вами стоит задача, как найти воду на участке, то ищите скопление растений. Под ними обязательно находится водоносный слой.
Кстати, хвойные деревья говорят об обратном. То есть на участке вода есть, но она находится очень глубоко. Потому что корневая система сосны и ели – это стволы, направленные в глубину.
к меню ↑Использование рамок
Это старый дедовский метод. Для этого понадобиться алюминиевая проволока длиною 40 см, конец который загибают под прямым углом. Длина загиба – 10 см. Именно ее вставляют в деревянную трубочку, которую можно сделать из веточки бузины, выбрав из нее сердцевину. Основное требование – проволока из алюминия должна свободно вращаться внутри деревянной трубки. Таких приспособлений нужно сделать две штуки.
Как пользоваться алюминиевыми рамками:
- Определяют стороны света на участке, куда вбивают колышки.
- В каждую руку берут по рамке. Локти прижимают к телу, руки сгибают в локтях. Плечи надо держать ровно и параллельно земле.
- Теперь в таком положении надо перемещаться с севера на юг, а затем с востока на запад.
- Где рамки начнут вращаться и скрещиваться, вбивают колышек.
Таких мест может быть несколько, потому что водосток – это русло, как у реки. Поэтому можно найти точку, удобную, к примеру, для сооружения колодца или скважины.
[spoiler title="Источники"]
- https://sovet-ingenera.com/vodosnab/kolod-skvazh/kak-najti-vodu-dlya-skvazhiny.html
- https://otlad.ru/voda/kak-najti-vodu-dlya-skvazhinyi-na-uchastke/
- https://SamoDelino.ru/vodosnabzhenie/kak-najti-vodu-na-uchastke-dlya-kolodca-svoimi-rukami.html
- https://rusbyr.ru/kak-iskat-vodu-dlya-skvazhiny-na-uchastke.html
- https://montagtrub.ru/kak-najti-vodu-na-uchastke-dlya-skvazhiny-narodnye-i-nauchnye-sposoby/
- https://ManRem.ru/nayti-vodu-skvazhiny-metody-poiska-mesta-bureniya/
- https://remont-system.ru/skvazhina-i-kolodec/kak-nayti-vodu-dlya-skvazhiny-na-svoem-uchastke
- https://komfort.guru/vodosnabzhenie/skvazhina/poisk-vody-dlya-skvazhiny.html
- https://nikastroy.ru/kak-najti-vodu-dla-skvaziny-6-effektivnyh-metodov-poiska/
[/spoiler]
