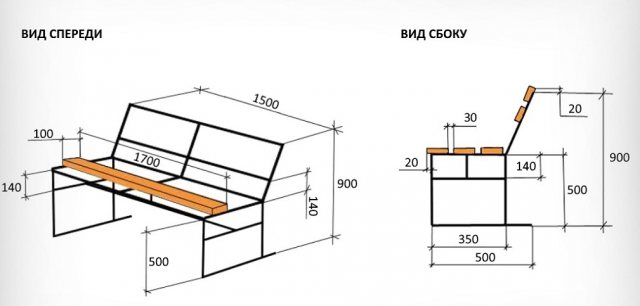

    1. Чертеж и схема лавочки со спинкой из профильной трубы
    2. Скамейка — универсал
    3. Базовый комплект инструментов
  6. Советы по монтажу профтрубы

1 Общие сведения о профильной трубе

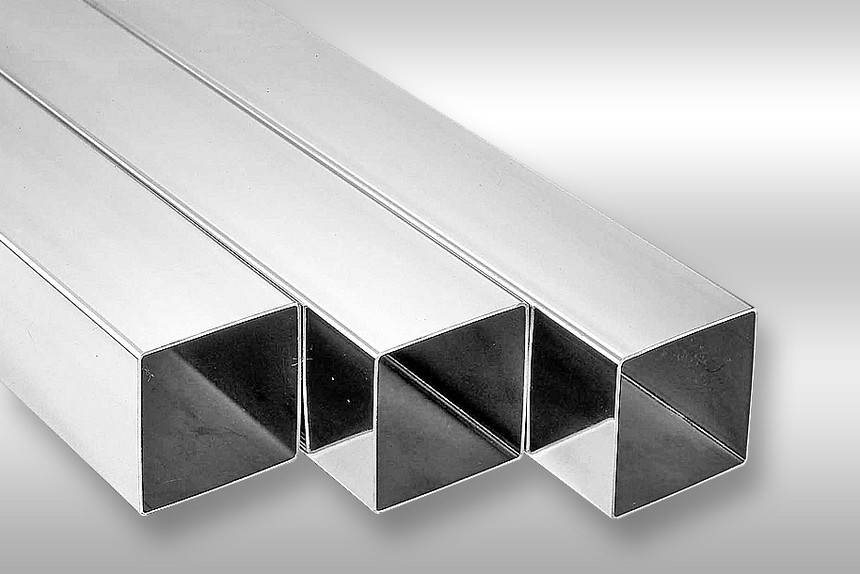

Профильная труба может быть выполнена с прямоугольным, овальным, или квадратным сечением. Как правило, материалом ее производства служит углеродистая или низколегированная сталь. Реже для этих целей используют нержавеющую сталь.

Поскольку у профильных труб имеются ребра жесткости, то они, как и созданные из них изделия, отличается повышенной прочностью. Устойчивость такого металлического каркаса к механическим нагрузкам значительно выше, чем каркаса, изготовленного из стандартных круглых труб.

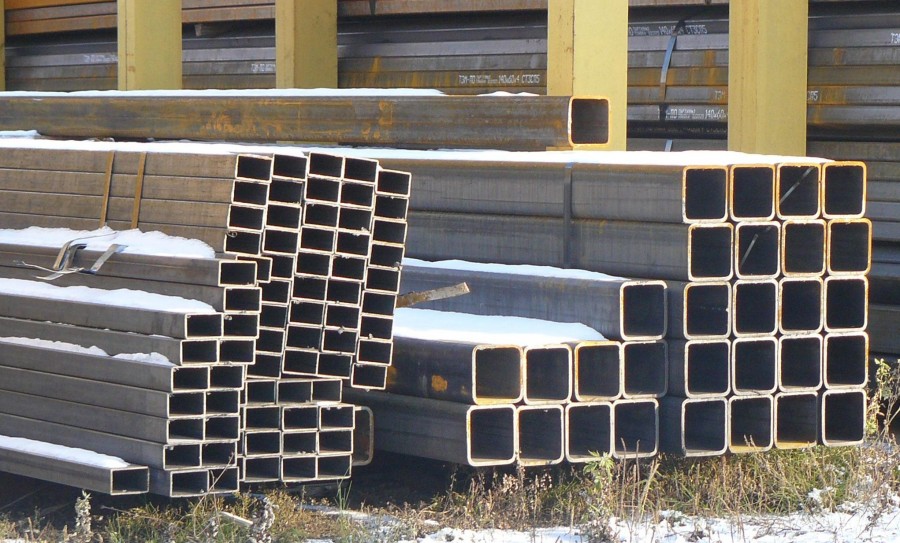

Профильные трубы удобно хранить и перевозить. Трубы с сечением параллелепипеда занимают меньше места при складировании и лежат надежнее, чем трубы в виде цилиндра.

к меню ↑

1.1 Виды

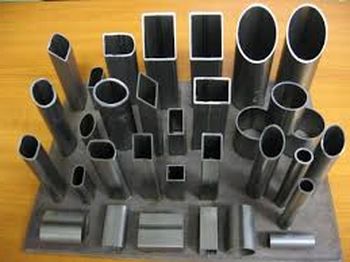

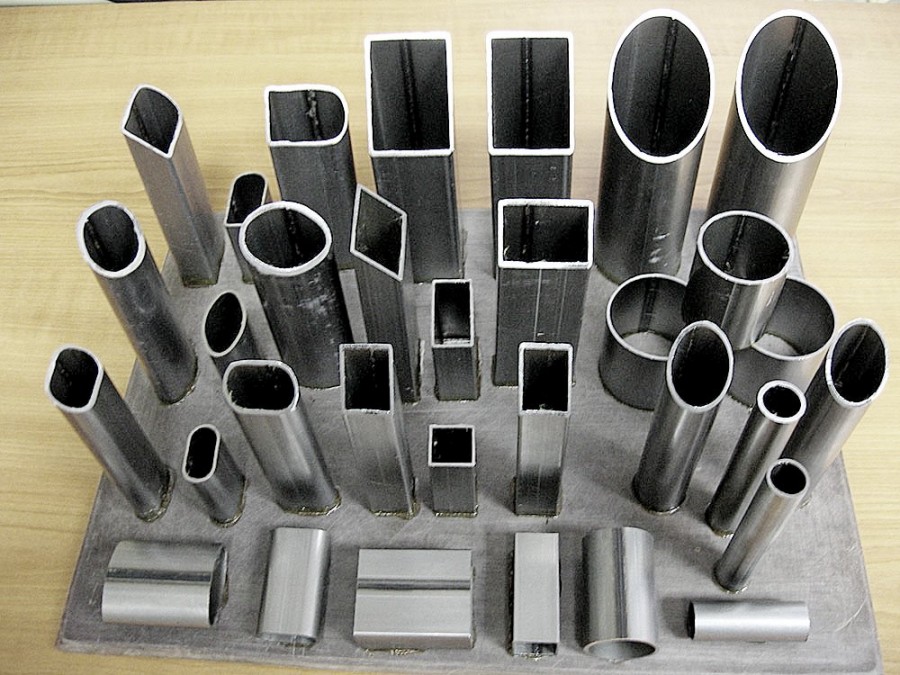

По профилю сечения трубы разделяются на: квадратные, прямоугольные, овальные и плоскоовальные. Последний вариант востребован в мебельной индустрии. Напоминающие по физическим показателям круглые, они чрезвычайно декоративны.

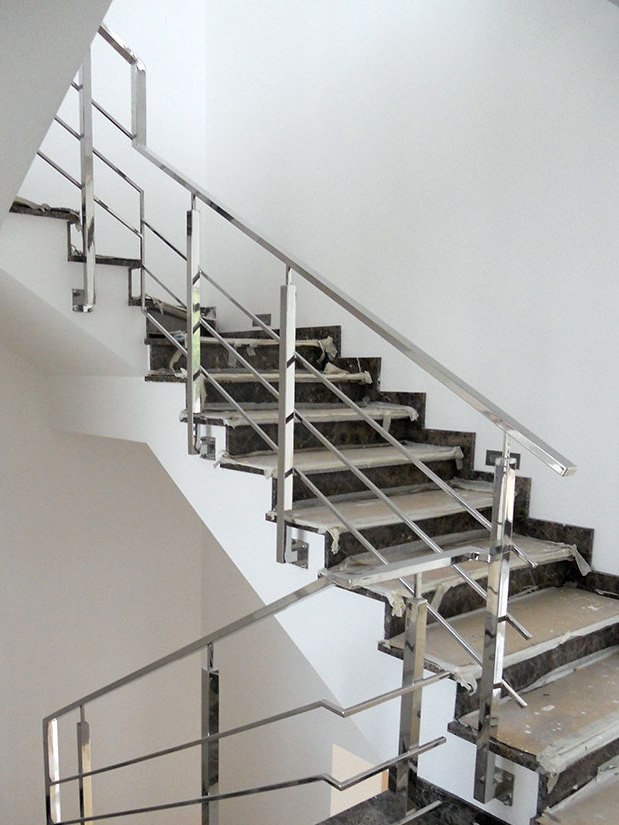

Из них создают предметы мебели, детали ограждений и изящные элементы зданий. Овальный профиль неизменно гибок поперек длинной стороны, относясь к арочному типу.

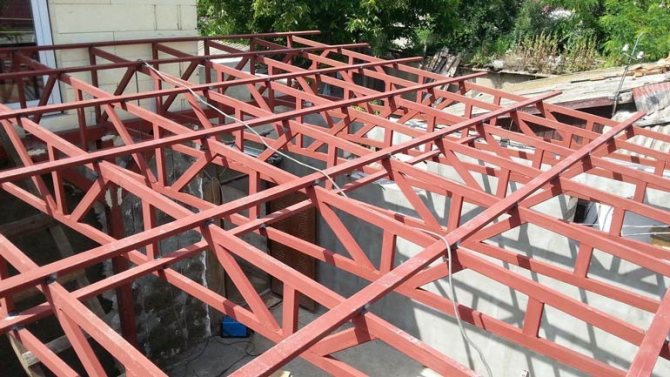

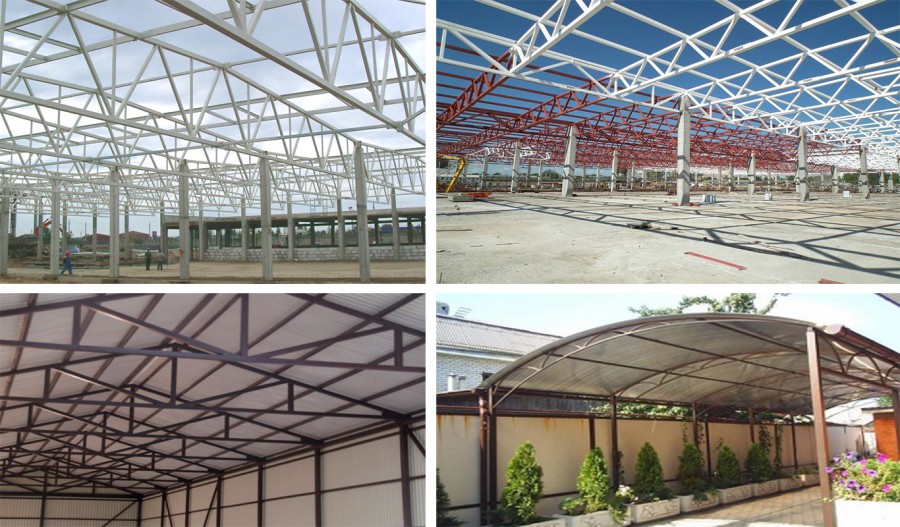

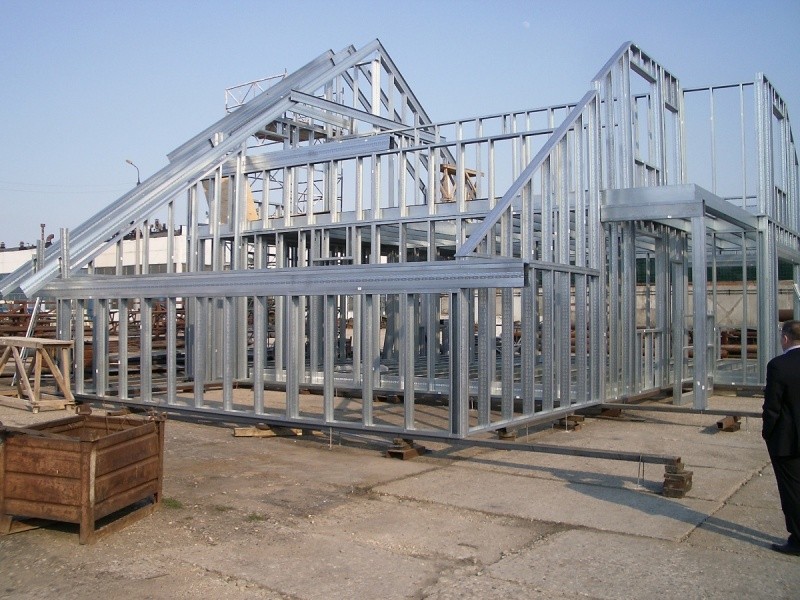

Другие конструкции известны как армирующие составляющие или независимые изделия. Исходя из особенностей получения, они разделяются на: сварные, без шва, горячекатаные и холоднокатаные. Цельнотянутая конструкция не имеет шва ввиду использования сплошной заготовки в форме цилиндра, называемой «штангой».














к меню ↑

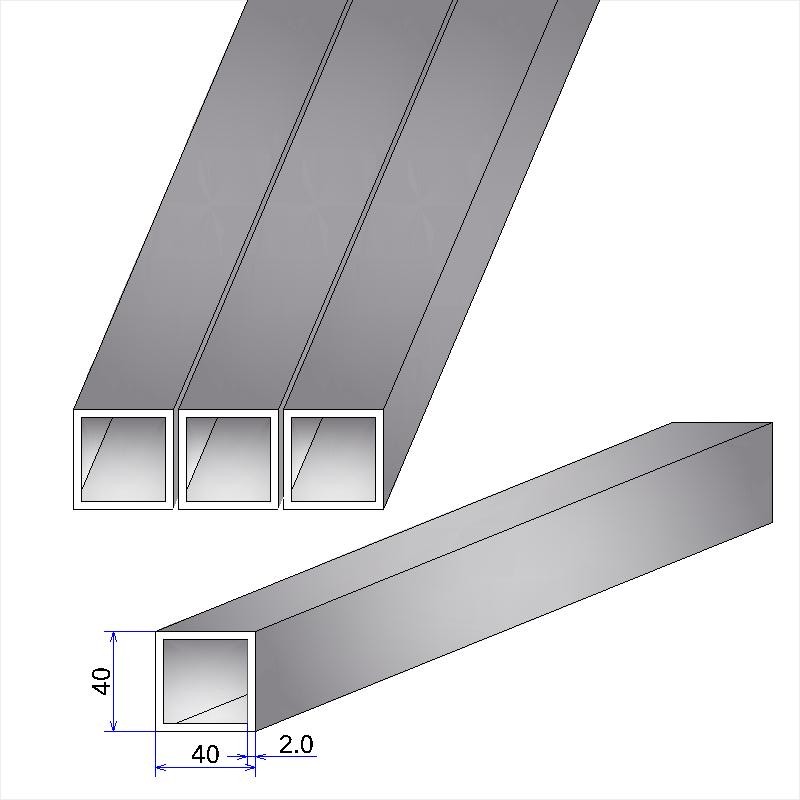

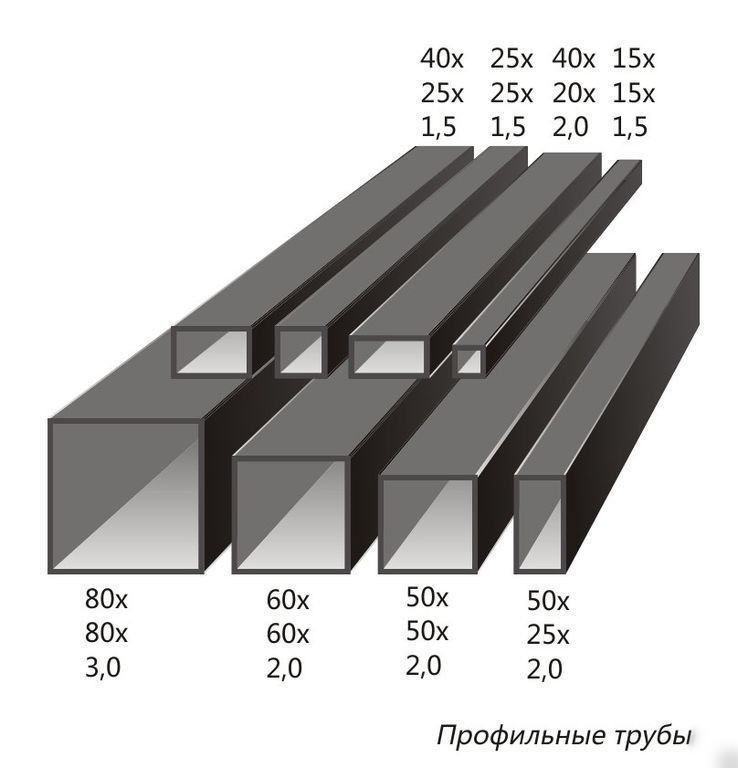

1.2 Габариты

Выпуск регламентирован ГОСТом с указанием к способности деформации. Стандартными размерами профильной трубы считаются:

  • При квадратном сечении: 10-180 (32-60) мм и толщине стенки в пределах 1-14 (4-6) мм.
  • С профилем в виде прямоугольника: 15*10 (28*25) мм с толщиной стенки в 1-12 мм.
  • Овальной формы от 6*3 мм до 90*50 мм с толщиной стенок 0,5-2,5 мм.

Изделия различаются по протяженности:

  • С мерной длиной.
  • Не подвергающейся измерению.
  • Кратной длиной.

Профильная труба по ГОСТу варьируется от 50×50 до 400×400 мм.

к меню ↑

1.3 Материалы

Нержавеющая профильная труба входит в состав конструкции и выполняется из не поддающихся коррозии марок: AISI 304 и AISI 316, реже AISI 439, 430, 409. В данном случае увеличивается срок ее службы. Возможно простое покрытие цинком. Из них идеально формируются элементы архитектурного назначения и создаются несущие каркасы.

Профилированные трубы данного типа не подвергаются истиранию и устойчивы к повышенным температурам. Их отличает многообразие завершающей обработки посредством полирования, шлифовки, пескоструйной текстуры и травления.

В качестве альтернативы используется алюминий, повышающий период эксплуатации трубы. Его гибкость способствует приданию сложных форм, широко востребованных в быту и промышленном производстве.









Алюминиевая профильная труба со значительной площадью внешней поверхности и сниженным объемом внутри повышает спрос в системах охлаждения с наибольшим отводом тепла от носителя в виде радиатора или змеевика. Из них производят технику, автомобили, морские и воздушные суда. Среди преимуществ продукции из алюминия: незначительный вес и диапазон выполняемых работ от -60°C до +180°C.

В действительности значение замкнутого профиля трудно переоценить с точки зрения технологических приемов и финансовой выгоды. Они удобны в работе, являясь незаменимым материалом при сооружении любого строительного объекта.

к меню ↑

1.4 Маркировка профильных труб

Чтобы распознать технические характеристики трубопрофильных изделий без сопроводительной документации, на стенках наносится маркировка, в которой могут отражаться:

  • наименование изделия – “профиль” или “профильная труба”
  • параметры сечения трубы – ширина и высота;
  • толщина стенки;
  • радиус внешнего скругления углов;
  • марка материала трубы;
  • стандарт, которому соответствует изделие – номер ГОСТ на трубах отечественного производства или евростандарта – на продукции зарубежных фирм;
  • длина профтрубы;
  • отметка о прохождении контроля качества – ОТК;
  • сведения об изготовителе.

Однако полную информацию на профилированные изделия наносят не всегда, чаще встречается упрощенная маркировка, содержащая только наименование, параметры сечения и толщину стенок. Информация наносится в формате ШхВхТ, где Ш – ширина, В – высота сечения, Т– толщина стенок.

размеры профиля

Способ нанесения маркировки выбирается изготовителем в зависимости от материала профтрубы, так как нанесенные данные должны оставаться на трубе от момента выхода с производственной линии до окончания монтажных работ.

Наносится маркировка следующими способами:

  • нанесение несмываемой краски через трафарет,
  • нанесение несмываемой краски электрокаплеструйным устройством,
  • “печать” текста электрографом,
  • оттиск заводского клейма.

к меню ↑

1.5 Особенности профтрубы

Профтруба — это материал, который имеет большой показатель твёрдости, но при этом легко обрабатывается даже в домашних условиях. У него множество преимуществ, позволяющих ему считаться одним из самых популярных и часто используемых. Но есть и некоторые недостатки, которые обязательно нужно учитывать при изготовлении изделий из профтрубы своими руками.

Производственный процесс

Перед тем как начать изготовление какой-либо конструкции, нужно изучить технологию производства профильных труб. Этот процесс выполняется в промышленных масштабах на специализированных предприятиях. Однако, если есть необходимое оборудование, небольшую партию можно сделать и самостоятельно.

В этом видео показано как сделать качели из профильной трубы:

Порядок действий по созданию исходного материала:

  1. Разматывается и выравнивается металлический лист.
  2. Из него формируется цилиндрическое изделие.
  3. После этого заготовка сваривается бесшовным методом.
  4. Как только готовая труба охлаждается до определённой температуры, ей придаётся нужный размер.
  5. На следующем этапе работы она выпрямляется.
  6. В самом конце труба нарезается на кусочки нужной длины и проходит термическую обработку.

Основные преимущества

Чтобы выбрать, что можно сделать из профильной трубы, нужно учитывать особенности работы с ней и основные преимущества. Благодаря этому можно подобрать максимально качественный материал, который подойдёт для конкретного вида изделия.

скамейка_из_профильной_трубы
От качества подобранных профильных труб зависит прочность будущей конструкции

К достоинствам профтрубы стоит отнести:

  1. Очень высокие показатели прочности. Благодаря им можно изготавливать конструкции, которые должны выдерживать огромные нагрузки и не деформироваться под их воздействием.
  2. Дешевизна. Несмотря на множество этапов изготовления, профтрубы имеют относительно низкую себестоимость и их могут позволить себе даже ограниченные в финансах строители.
  3. Лёгкость обработки и монтажа. Проще всего соединить две профильные трубы между собой с помощью сварки. При этом они не требуют особой предварительной обработки.
  4. Высокая надёжность. Этот вид изделий проходит много этапов термообработки, поэтому становится невероятно крепким. Благодаря этому сделанные из них конструкции отличаются своей надёжностью.
  5. Долговечность. При должном уходе и соответствующей защите от коррозии этот материал может прослужить не один десяток лет. При этом он останется таким же прочным и сохранит все свои характеристики.

каркас_кузова_из_профильной_трубы
Профильные трубы защищены от коррозии, что делает их весьма долговечным материалом

Отрицательные стороны

Кроме большого количества положительных сторон профтрубы, есть и отрицательные. Все они так или иначе связаны с финансовыми затратами и сложностями изготовления в домашних условиях. К недостаткам относят следующее:

  1. Необходимость использования дорогостоящего оборудования для самостоятельного создания труб.
  2. Весь процесс требует больших свободных площадей.
  3. Большой вес готовых изделий.

к меню ↑

1.6 Этапы производства металлопрофиля

Основные этапы полного цикла производства следующие:

  • обработка штрипса,
  • изготовление круглой заготовки,
  • профилирование трубы,
  • нарезка,
  • контроль качества,
  • термообработка.

Профиль из круглой трубы

Чтобы изготовить металлопрофиль из круглой трубы, достаточно одного лишь вальцовочного станка. Необходимое оборудование доступно по цене и компактно и используется как трубопрокатными компаниями, так и частными лицами. Технология, называемая холодной деформацией, не требует больших временных и энергетических затрат.

Производство состоит всего из двух этапов: закупки заготовки и ее доработки. Сварной или бесшовной трубе придают нужную форму, пропуская ее между вальцами станка.

Получаемая таким образом профилированная труба обладает достаточной прочностью для изготовления мебели и элементов декора, строительства беседки или теплицы. Для возведения серьезных объектов, требующих высокой прочности, такие трубы не подходят.

Обработка штрипса

Сырье для профилированных труб на линию производства поставляют с металлургических заводов в виде рулонов – штрипсов.

штрипс

Рулоны разматывают, нарезают на станке продольной резки на полосы нужной ширины. Затем из нарезанных сегментов сваривают непрерывную ленту, которую наматывают на барабан.

Это делается для обеспечения непрерывности производства – создается технологический резерв материала, чтобы предотвратить простои в работе вальцовочного станка.

Изготовление заготовки

Металлическая лента передается на формовочный стан, где из нее формируется заготовка с круглым сечением.

размотка

При прохождении клетей и вальцов формовочного станка из ленты получается непрерывная труба, имеющая незакрытый шов.

На этом этапе пропускают через формовочный стан холодную полосу стали или проводят сразу и термическую обработку.

Трубу передают в сварочную установку, где шов закрывается, и получается заготовка. Сварка производится печным способом, в защитном газе или высокочастотными токами. Шов может быть прямым или спиральным.

Во время сварки вальцы станка сжимают края шва для повышения прочности стыка, в результате образуется грат – излишки расплавленного металла, вдавленные внутрь трубы и на ее внешнюю поверхность. Грат снимается резцом, после чего заготовку охлаждают эмульсионным составом.

Важно! Процесс охлаждения заготовки эмульсионным составом продолжается и на этапе профилирования, и при нарезке.

Профилирование трубы

В зависимости от формы сечения, которое необходимо получить, профилирование трубы проходит в один или два этапа.

прокат

  1. Заготовку пропускают через калибровочные вальцы, выравнивающие заготовку. После калибровки она имеет одинаковое сечение по всей длине. Если необходима труба овального или плоскоовального сечения, то на этом ее профилирование заканчивается.
  2. Если необходима треугольного, квадратного, прямоугольного или многоугольного сечения, заготовку пропускают через профилирующий станок. Вальцы этого станка обжимают круглую трубу до нужной формы.

Нарезка

Готовую непрерывную трубу нарезают по заданным размерам, не прекращая процесс охлаждения.

нарезка

Для дополнительной защиты готовых профильных труб используют холодную или горячую оцинковку:

  1. Первый метод заключается в нанесении на металлопрофиль слоя порошковой или полимерной краски.
  2. Второй метод отличается тем, что готовую трубу предварительно очищают, окунают в ванну с расплавленным цинком, а затем охлаждают и сушат.

Контроль качества

К профильным трубам, изготовленным в условиях полного цикла, предъявляют жесткие требования. Обязательным этапом производства металлопрофиля является проверка качества.

Особенно тщательно контролируют герметичность шва, так как слабым местом сварных труб является именно шов.

Применяется два метода проверки:

  • визуальный осмотр,
  • вихретоковая дефектоскопия.

Специалист осматривает шов и выявляет нарушения шва, вызванные дефектом сварки, и повреждения, полученные из-за неправильной работы вальцов.

Второй метод проверки – аппаратный. Работа дефектоскопа основана на сравнении электромагнитных характеристик металла на всех участках шва.

На эти характеристики влияет химический состав материала и наличие физических дефектов. Дефектоскоп помогает выявить места непровара шва и раковины, не замеченные при визуальном осмотре.

Процесс производства считается завершенным, а изделие допускается к реализации только после проведения проверки качества.

к меню ↑

1.7 Необходимые инструменты для работы с профтрубой

Для распила заготовок следует использовать дисковую пилу – болгарку, также подойдет ручная ножовка. Детали соединяются при помощи сварочного аппарата, однако те, кто его не имеют или недостаточно умеют с ним обращаться, могут взять электродрель и комплект сверл по металлу и дереву. Также для работы с профильной трубой нужно подготовить молоток, рулетку, долото, отвертку – либо электрический шуруповерт и комплект насадок, наждачную шкурку.
Изделия из профильной трубы-инструменты

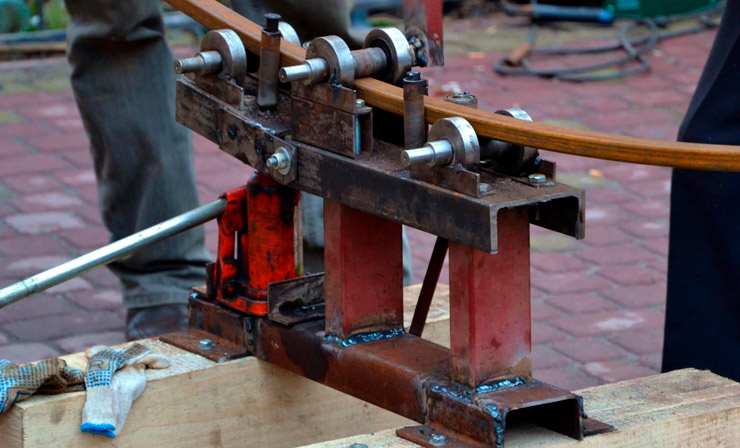

Тем, кто планирует создание конструкции с закругленными элементами, рекомендуется использовать такой инструмент как профильный трубогиб.
Изделия из профильной трубы-инструменты

к меню ↑

1.8 Что нужно знать о технологии изготовления профильных труб?

производство профильной трубы
Важное преимущество планируемого бизнеса – простая технология производства профильной трубы. Понять процесс будет под силу даже тому, кто до этого ни разу не сталкивался с промышленной отраслью.

В целом, этапы можно описать так:

  • Размотка листового металла.
  • Формование листа.
  • Сварка металла и его последующее охлаждение.
  • Придание «полуфабрикатам» нужной конфигурации.
  • Выпрямление и резка труб.

Основное сырье для изготовления профильной трубы – низколегированная и углеродистая стать (штрипс), которая поставляется в цеха в листах, смотанных в рулоны.

Несмотря на то, что производство металлической профильной трубы осуществляется посредством специального оборудования, рабочий персонал в цехе все равно нужен. И чтобы гарантировать своим клиентам получение только качественной продукции, за процессом должен следить опытный технолог. Также, даже на производстве малой мощности потребуется предусмотреть участок, где лаборантами проверяется качество выпущенных изделий в соответствие с нормативами.

технология производства профильной трубы

Технологическая схема производства профильной трубы

к меню ↑

1.9 Что нужно знать о техническом оснащении цеха?

Важный этап организации бизнеса – купить оборудование для производства профильной трубы. С этим проблем никаких возникнуть не должно, поскольку предложений на рынке масса. И основные критерии выбора технологической линии – планируемые объемы выпуска продукции и имеющийся в наличии стартовый капитал.

Оснащать молодое предприятие высокопроизводительным оборудованием не имеет никакого смысла. Лучший вариант – линия малой или средней мощности.

оборудование для производства профильной трубы

Линия для производства профильной трубы

Стандартная линия по производству профильной трубы содержит в своем составе следующие машины и аппараты:

  • Автомат для разматывания металлических листов.
  • Трубогиб.
  • Участок сварки.
  • Станок для нарезки труб.

Поставщики сегодня предлагают к продаже как полностью автоматические линии, так и с использованием ручного труда. При выборе тут стоит ориентироваться на размер стартового капитала, поскольку автоматизированные линии стоить будут гораздо дороже.

На возможность выпуска металлических изделий различного сечения важное значение играет то, какой прокатный стан для профильной трубы будет выбран предпринимателем. Если агрегат будет оснащен несколькими дополнительными валами (квадратными, треугольными, круглыми), это позволит расширить ассортимент, увеличив тем самым прибыль. А если запланировано производство оцинкованной профильной трубы, то придется дополнительно оснастить линию специальной ванной для оцинкования. Но на первых порах можно обойтись и без участка оцинкования.

Стоимость оснащения цеха будет зависеть от комплектации линии и степени ее оснащенности. Минимальная цена оборудования для производства профильной трубы – 600000 руб. Но ждать от такой линии высокой производительности не стоит, да и многие операции здесь будут осуществляться вручную. Но пока должным образом не отлажены каналы сбыта, это не так и плохо – высокопроизводительное оборудование бы в этом случае просто простаивало.

Если даже минимальной суммы в наличии не имеется, можно задуматься о том, чтобы оснастить цех поддержанной линией или завести оборудование из Китая.

к меню ↑

1.10 Кому реализовывать готовую продукцию?

Цена станка для изготовления профильной трубы окупится тем быстрее, чем скорее будут отлажены каналы сбыта. И основную ставку здесь стоит делать именно на оптового покупателя. Ведь это позволит предпринимателю сразу отгружать выпущенную продукцию, а не складировать ее в ожидании клиентов.

В любой сфере заключить выгодные контракты начинающим предпринимателям с оптовиками довольно сложно. Наверняка, сначала придется подстраиваться под клиента, снижая цены на продукцию.

И даже изготовление профильной трубы своими руками на базе пустующего гаража потребует от бизнесмена определенной рекламы. Какие варианты здесь возможны? Можно попробовать рекламные объявления в газетах, статейный материал в специализированных журналах, собственный сайт на просторах Интернета.

к меню ↑

1.11 Какой доход может принести бизнес?

Бизнес в этой сфере при грамотной организации может приносить своему владельцу стабильно высокий доход. А если найти потребителей не только из строительной сферы, то никакая сезонность не скажется функционировании предприятии.

Но перед тем как считать прибыль, не помешало бы определиться с теми инвестициями, которые потребуются для того, чтобы открыть свое производство профильной трубы в России. По самым скромным прикидкам в бизнес придется вложить от 800000 руб. Сюда входят следующие статьи затрат:

  • Закупка оборудования и его пуско-наладка.
  • Подготовка помещения к работе.
  • Обеспечение сырьевой базы.

Естественно, если купить станок для производства профильной трубы более производительный, стартовых инвестиций потребуется гораздо больше. Но ведь и прибыль в конечном итоге будет намного выше.

Назвать конкретную цифру возможных доходов будет весьма сложно – тут многое зависит от внешних условий:

  • вида выпускаемых изделий,
  • производственных мощностей,
  • насыщенности рынка в конкретном регионе,
  • ценовой политики в конкретном регионе.

Для того, чтобы показать, что бизнес по выпуску профильных труб может быть реально доходным, возьмем для примера среднюю мощность линии в 15 п. м труб/мин. Средняя стоимость продукции по России – 25-40 руб./п.м. И это при себестоимости изделий в 15-20 руб./п. м. Выходит, что чистый доход может достигать 10-20 руб./п. м. А ведь это неплохие показатели рентабельности.

Практика показывает, что уже раскрученные на рынке небольшие предприятия приносят своему владельцу до 100000 рублей чистой прибыли ежемесячно. Совсем несложно достичь таких же показателей.

к меню ↑

2 Что можно сделать из профильной трубы

Простая технология ковки позволит без проблем создать разные изделия из профильных труб своими руками:

  • предметы интерьера — столы, стулья, стеллажи, шкафы;
  • конструкции для детских площадок — домики, горки, песочницы;
  • конструкции для дачных участков —теплицы, летний душ, ангары, беседки, хозпостройки;
  • ограждения — заборы, калитки, штакетники;
  • инструменты — стремянку, уровень, отвес.

к меню ↑

2.1 Мебель из профильной трубы своими руками

Каркас мебели из профильной трубы изготавливается в такой последовательности:

  1. Создаётся чертёж конструкции.
  2. Составляется смета затрат с перечнем необходимых материалов, выполняется их закупка.
  3. Трубы подготавливаются к обработке — зачищаются торцы, удаляется ржавчина, проверяется их целостность.
  4. Сверлятся отверстия в местах будущих креплений.
  5. Выполняется изгибание элементов.
  6. Сборка каркаса: сваривание или болтовые соединения.
  7. Зачистка поверхности, сглаживание сварных швов.
  8. Подготовка фурнитуры, деревянных или пластиковых элементов.
  9. Полная сборка изделия.
  10. Отделочные работы.

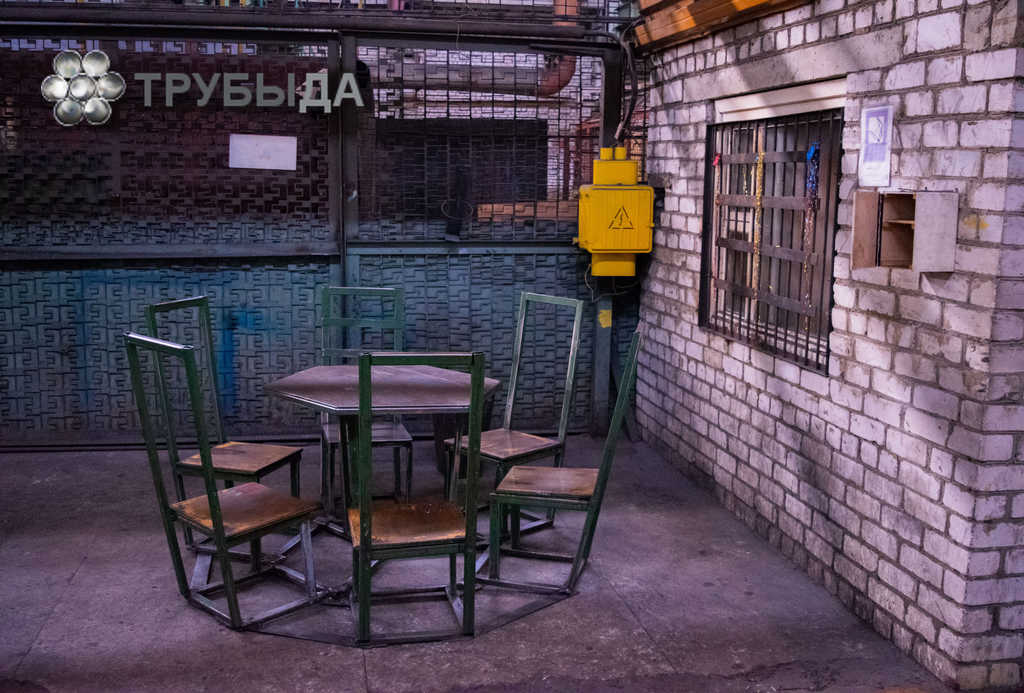

По такой технологии можно создавать столы, стулья, скамейки, шкафы, табуреты.

Фото 336

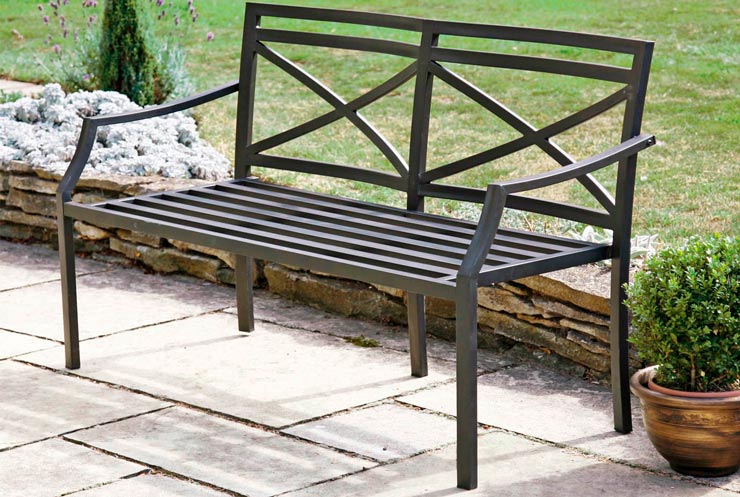

Скамейки из профильной трубы

к меню ↑

2.2 Для дачи

Профильные трубы для дачи незаменимы, поскольку при минимальных затратах позволяют изготавливать мебель, малые архитектурные объекты. Наиболее популярно создание следующих конструкций из профтрубы:

  • табуреты, столы, стулья, мангалы;
  • теплицы;
  • ангары;
  • навесы;
  • ворота;
  • стремянки;
  • летний душ.

Беседка из профтрубы
Беседка

к меню ↑

2.3 Для детской площадки

Из профтрубы также выгодно создавать различные конструкции для детских площадок:

  • домик;
  • навес;
  • скамейки;
  • горки;
  • лесенки.

к меню ↑

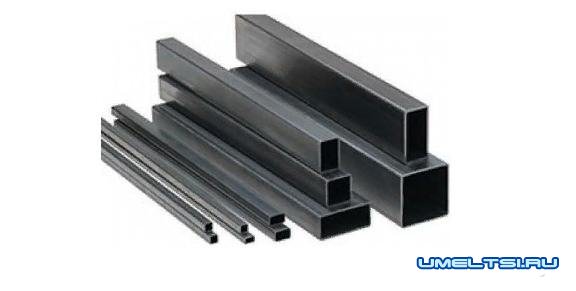

2.4 Область применения труб с квадратным сечением

Наша жизнь просто невозможна без применения металлоконструкций. Профтрубы по сравнению с другими видами профилей (круглыми, уголками, швеллерами, двутаврами) имеет гораздо большую прочность и устойчивость к смятию и скручиванию при том же весе погонного метра профиля. Поэтому их широко применяют во всех видах конструкций.

Сфера применения квадратных профильных труб:

  • На всех предприятиях промышленности, сельского хозяйства, горнодобывающего комплекса, энергетических предприятиях. Металлоконструкции применяют для устройства станков и станов, рольгангов, транспортеров, тележек, кранов, кран-балок, опор газотранспортной системы и линий электропередач, переходных мостиков и ограждений в цехах и под открытым небом.
  • Во всех видах строительства. Металлоконструкции применяют во всех многоквартирных домах, производственных зданиях, при строительстве мостов, аэропортов, офисных зданий, торговых и развлекательных учреждений, современных стадионов. Существуют уникальные здания, у которых длина пролета достигает более сотни метров.
  • В железнодорожном, автомобильном транспорте, авиа- и судостроении.
  • В нефтяном и газодобывающих комплексах, системах транспортировки газо- и нефтепродуктов.
  • В сфере строительства частных домов – всевозможные перекрытия, ограждения, навесы, беседки, гаражи, решетки, ворота и калитки.
  • В благоустройстве городов – малые архитектурные формы (остановки, навесы, павильоны, лотки), детские площадки, ограждения, даже декоративные скульптуры из металла.
  • В последние десятилетия очень широкое распространение получила мебель из квадратного полого профиля – в офисах, школах, кафе и ресторанах, общественных учреждениях, домах и квартирах.

к меню ↑

3 Рекомендации по выбору профильной трубы

Разновидностей профильных труб настолько много, что выбор подходящей модификации становится для рядового обывателя непосильной задачей. На самом деле все не так уж сложно, просто следует отталкиваться от возложенных на профиль функций.

к меню ↑

3.1 Критерии выбора

Определяющие факторы при выборе подходящего профиля: форма и размер сечения, толщина стенки и материал, из которого он изготовлен.

Для строительства несущих конструкций предпочтение нужно отдавать бесшовным квадратным или прямоугольным профильным трубам из нержавеющей легированной стали. Чем толще стенка и больше размер, тем выше прочностные показатели профиля.

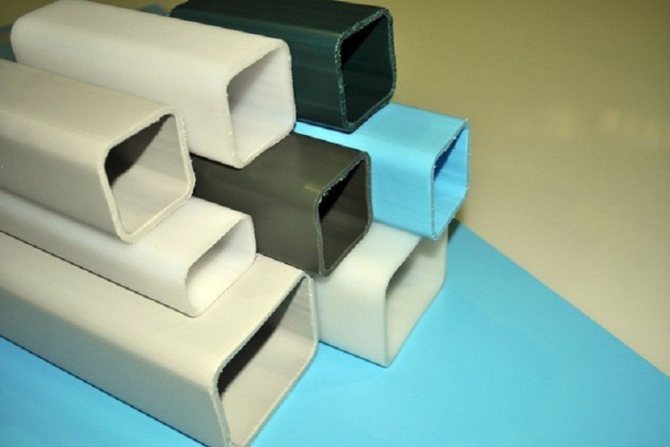

Пластиковые профтрубы недостаточно прочны, чтобы возлагать на них задачи несущих элементов конструкций, но они прекрасно выполняют функцию кабельных каналов. Также с их помощью организовывают системы полива в тепличных комплексах.

Для декоративных целей и производства мебели вполне подойдут хромированные профтрубы нестандартного, в том числе овального, сечения.

Тонкостенные профили вполне подойдут для оград, балконных и лестничных перил. Для экономии и облегчения постройки можно использовать два вида профилей:

  • С большим сечением – для несущей части.
  • С меньшим – для ненесущих поперечин и перекладин.

Нелишним будет сразу просчитать, сколько метров трубы потребуется. Заранее выяснив общую длину и величину каждого отдельного элемента, можно немало сэкономить и минимизировать число отходов, купив профильные трубы нужного метража.

к меню ↑

3.2 Примерная цена на профтрубы и лучшие производители

Профильные трубы широко представлены на рынке строительных материалов, в том числе отечественными производителями трубопроводов, среди которых крупнейшими признаются:

  • «Трубная металлургическая компания» ( (ОМК).
  • «СЕВЕРСТАЛЬ».
  • Челябинский трубопрокатный завод (ЧТПЗ).
  • Уральский трубный завод (Уралтрубпром).

В таблице представлена ориентировочная цена на металлопрофиль из низколегированной стали:

Форма сечения Размер Толщина стенки Стоимость 1 п/м
Квадрат 15×15 мм 1,2 мм 30 руб.
25×25 мм 2 мм 67 руб.
80×80 мм 4 мм 415 руб.
140×140 мм 5 мм 950 руб.
Прямоугольник 30×20 мм 1,5 мм 62 руб.
40×20 мм 2 мм 88 руб.
50×30 мм 2 мм 105 руб.
80×60 мм 3 мм 267 руб.
200×100 мм 5 мм 1024 руб.

к меню ↑

4 Способы изготовления конструкций

В хозяйстве найдётся не один предмет, который можно смастерить из профильной трубы. Все они делаются довольно просто, но требуют определённых навыков подобной работы и значительных финансовых затрат.

качеля_из_профильной_трубы
Профильная труба имеет высокую стоимость, что не всегда актуально для непостоянных конструкций

к меню ↑

4.1 Строительные леса

Этот нужный на любой стройке предмет легко можно смастерить из профильной трубы. Для работы лучше всего использовать обыкновенную сталь. Это упростит процесс разборки, так как по окончании строительства конструкция станет бесполезной. По той же причине не следует крепить отдельные детали конструкции при помощи сварки. Оптимальным вариантом будет болтовое соединение. Во время изготовления строительных лесов понадобятся такие заготовки:

  • для распорок — с сечением 15 мм;
  • для стойки — 30 мм;
  • соединительные вставки — 2,5 см.

Если нет возможности найти образцы с подобными сечениями, то можно мастерить изделие из профильной трубы 20×20. Это немного поменяет характеристики готового изделия, но сохранит его конструкцию.

Процесс изготовления строительных лесов состоит из нескольких простых этапов:

  1. Создают чертёж будущих лесов. Если нет таланта инженера, то всегда можно найти соответствующую картинку в интернете и распечатать её.
  2. На профтрубы согласно чертежу наносится необходимая разметка.
  3. Из исходного материала нарезаются заготовки нужного размера.
  4. Затем намечаются места будущего соединения и сверлятся отверстия.
  5. Поочерёдно все заготовки скрепляются между собой и надёжно фиксируются болтами.
  6. На верхнюю часть устанавливается деревянная доска.

сгибание_профильной_трубы
Профильная труба сгибается с помощью специального станка под нужную вам форму

к меню ↑

4.2 Простая стремянка

Одним из самых востребованных предметов у садоводов и дачников является стремянка. С её помощью выполняется большое количество работ, поэтому она должна отвечать всем требованиям безопасности, быть удобной и аккуратной. Чтобы воплотить свои идеи, необходимо подготовить следующие материалы:

  • 2 отрезка профтрубы по 2 м и столько же — по 1,5 м;
  • 1 трёхметровая заготовка;
  • 4 болта М12 (удлинённые);
  • металлическая пластина;
  • крюк из того же материала.

стремянка_из_профильной_трубы

Для выполнения этой работы нужно определиться с габаритами будущей стремянки и только после этого составить подробный чертёж. Делается лестница следующим образом:

  1. Размечаются предварительно подготовленные отрезки трубы.
  2. Трёхметровая деталь разрезается на распорки и ступени.
  3. Между двухметровыми трубами при помощи сварки фиксируются ступени.
  4. Два образца по 1,5 метра скрепляются друг с другом при помощи распорок.
  5. От верхнего края лестницы отступают несколько десятков сантиметров и просверливают отверстия под болты.
  6. Аналогичные действия выполняются и с противоположной стороны.
  7. На следующем этапе вкручивают болты. Туго затягивать их не нужно, чтобы готовое изделие могло складываться.
  8. К последней ступени приваривается металлическая пластина и крюк. Сделать это нужно в таком месте, чтобы можно было цеплять противоположную сторону и фиксировать изделие в разобранном состоянии.

к меню ↑

4.3 Прочные ворота

Такая конструкция изготавливается не на один месяц, поэтому лучше всего скреплять заготовки между собой при помощи сварочного аппарата. Не рекомендуется использовать другие виды крепления.

Пошаговая инструкция:

  1. Делаются все необходимые измерения, по которым рисуется чертёж.
  2. Профтрубы размечаются и разрезаются на отдельные заготовки. Для этих целей можно использовать болгарку.
  3. После этого устанавливаются опорные стойки. Для прочности они бетонируются.
  4. Все отрезанные детали аккуратно свариваются между собой и формируют каркас.
  5. Навешиваются и надёжно закрепляются петли .
  6. Конструкция надевается на забетонированные стойки.
  7. Металлические части обрабатываются противокоррозийными составами и красятся в выбранный цвет.
  8. На завершающем этапе ворота обшиваются отделочным материалом.

забор_из_профильной_трубы
Из профильных труб получаются достаточно легкие и прочные ворота

к меню ↑

4.4 Долговечный стол

В некоторых ситуациях приходится использовать максимально прочные столы, которые выдержат большие нагрузки и не потеряют свою форму при длительном их воздействии. Такое изделие можно дополнительно задекорировать и придать ему оригинальность.

Простейший способ создания крепкого стола состоит из таких этапов:

  1. По заранее подготовленному чертежу формируются заготовки из профтрубы. Среди них должны присутствовать 4 ножки и столько же перекладин.
  2. К двум соседним стойкам стола приваривается поперечная деталь. Она усилит конструкцию и предотвратит её разрушение.
  3. Такие же действия выполняются и для остальных ножек.
  4. Сверху кладётся предварительно вырезанная столешница, в которой делаются отверстия. К конструкции она крепится при помощи болтов.

Аналогично можно сделать стул. Единственным отличием будет добавление спинки. Её можно приварить отдельно или сделать из цельной трубы.

к меню ↑

4.5 Удобная лавочка

Из профтрубы можно сделать очень простую и удобную лавочку. Её можно поставить в любимом месте сада, на заднем дворе или просто около подъезда многоквартирного дома. Такая конструкция получится прочной и долговечной. Для того чтобы её смастерить, понадобятся следующие предметы:

  • профтруба;
  • деревянные планки толщиной примерно 3 см;
  • оцинкованные винты М6 или М8 длиной не менее 80 мм;
  • шайбы и гайки соответствующего диаметра;
  • метизы с полукруглой головкой.

Рекомендуется использовать максимально качественные материалы, которые не утратят своих свойств при частой и длительной эксплуатации лавочки.

лавочка_из_профильной_трубы
Перед постройкой лавочки из профильной трубы нужно составить тщательный чертеж и следовать ему в процессе

Мастер-класс по изготовлению:

  1. На начальном этапе купленный материал размечается и разрезается по нарисованным линиям, при этом нужно обеспечить требуемый угол в месте среза
  2. Сварочным аппаратом выполняют соединение двух прямоугольных опор.
  3. На этом этапе проводится контроль получившихся в местах крепления углов.
  4. К опорам приваривают 2 перемычки.
  5. Все места соединений тщательно зачищают при помощи шлифовальной машинки.
  6. После этого начинается установка деревянных брусков. Для этого их прикладывают к металлической конструкции, в местах будущего крепления просверливают отверстия. Появившиеся заусенцы счищают.
  7. Бруски крепятся к общей конструкции.
  8. Все деревянные заготовки пропитывают специальными защитными составами и покрывают несколькими слоями лака.
  9. Каркас обрабатывают грунтовкой и покрывают эмалью.
  10. После высыхания всех частей лавочка готова к использованию.

к меню ↑

4.6 Теплица

Сконструировать теплицу для приусадебного участка достаточно просто. Для этого достаточно придерживаться инструкции:

  1. Подбираем оптимальные размеры теплиц и создаём чертёж.
  2. Закупаем оцинкованные профильные трубы. Они должны иметь прямоугольную форму и сечение 40×20 мм или 20×20 мм, в зависимости от площади конструкции, нагрузок.
  3. Собираем на ровном прочном основании нижнюю часть каркаса. Для этого нарезаем болгаркой трубы, а затем свариваем их. Перекосы в плоскости конструкции не допустимы.
  4. Размечаем на каркасе места креплений для дуг.
  5. На гибочном станке изготавливаем дуги.
  6. Закрепляем к каркасу дуги болтовыми соединениями с фланцами или сварные швы. При этом обязательно центрируем их по вертикали.
  7. Вырезаем из профтрубы поперечные планки для повышения жёсткости конструкции.
  8. Изготавливаем дверь и устанавливаем её.
  9. Обшиваем теплицу поликарбонатом.

Теплица из профтрубы

к меню ↑

4.7 Летний душ

Соорудить летний душ достаточно просто, для этого сначала потребуется создать чертёж конструкции и закупить необходимые материалы:

  • профтрубы квадратные 40×40 или 50×50 мм или прямоугольные с размерами сторон не менее 40 мм;
  • пластиковый или стальной бак объёмом 200 л;
  • листовой металл, поликарбонат или оргстекло для обшивки стен;
  • рассеиватель для воды.

Изготовление:

  1. Болгаркой нарезаются детали каркаса.
  2. Зачищаются от грязи, выравниваются торцы, убираются заусенцы.
  3. Сваривается каркас согласно чертежу.
  4. Нарезаются листы по размерам стенок.
  5. Обшивается каркас.
  6. На верхнюю часть душа монтируется бак, к нему прикручивается рассеиватель для воды.
  7. Вся конструкция устанавливается на прочную ровную поверхность с организованным сливом в выгребную яму или канализацию.

к меню ↑

4.8 Барный стул

Делать барные стулья из профильных труб своими руками весьма выгодно, так как они имеют высокую прочность, неприхотливы в эксплуатации. Для этого потребуется последовательно выполнить следующие этапы:

  1. Измерить высоту барной стойки.
  2. На основе измеренных данных продумать дизайн и создать чертёж
  3. Купить все необходимые материалы. Поперечное сечение прямоугольных или квадратных профильных труб должно быть не меньше 30 мм.
  4. Нарезать все необходимые детали из профтруб: ножки, поперечины, основание под сидение. Для создания декоративных элементов определённой формы потребуется применение инструментов для ковки.
  5. Зачистить поверхности до чистого металла.
  6. Выполнить последовательную сварку конструкции по чертежу.
  7. Аккуратно зачистить швы для получения гладкой поверхности.
  8. Нанести декоративный слой.
  9. Закрепить сидение.

Стулья со столом

к меню ↑

4.9 Табурет

Сделать самодельный табурет можно даже без чертежа:

  1. Нарезаются болгаркой или ножовкой по металлу четыре ножки из профильной трубы, столько же поперечин и каркасных креплений для сидения одинаковой длины.
  2. На ровную поверхность выкладывают попарно по две ножки, одной поперечине и каркасной части, затем их соединяют между собой на болты.
  3. Полученные две половинки табуретки вертикально фиксируют, а затем крепят их на распорки и верхнюю часть под сидение. При этом контролируют их положение.
  4. Каркас табуретки зачищают до чистого металла, а затем окрашивают.
  5. Обшивают верх табуретки досками или крепят листовой металл.

к меню ↑

4.10 Беседка

Строительство беседки для дачи выполняется в такой последовательности:

  1. Согласно чертежу составляется список необходимых материалов и выполняется их закупка.
  2. Болгаркой нарезаются все необходимые конструктивные элементы.
  3. На ровной прочной поверхности выкладываются трубы для нижней обвязки. Затем они свариваются с обязательным контролем положения и выравниванием.
  4. Размечаются точки для вертикальных стоек. Вертикально устанавливаются стойки, привариваются.
  5. Выполняется верхняя обвязка стоек.
  6. Делается обрешётка для скатной крыши.
  7. Укладывается кровельный материал.
  8. При необходимости обшиваются боковые стенки.

Беседки для круглогодичной эксплуатации необходимо утеплить, установить панорамные окна.

Из профильной трубы можно изготавливать различные красивые изделия, которые пригодятся в быту. Прежде чем приступить к изготовлению нужно подготовить все расходные материалы и создать схему будущей конструкции.

к меню ↑

5 Схемы, чертежи и размеры садовых скамеек из профильной трубы

Разумеется, простую универсальную лавочку можно без особых проблем приобрести в строительном или садовом центре. Но те китайские скамейки из тонкого профиля и пластика недостаточно практичны, а фирменная садовая мебель обойдется на порядок дороже

Смысл в изготовлении лавки из профильной трубы своими руками формулируется двумя пунктами:

  • Получится на порядок дешевле, собранный своими руками каркас выдержит самые экстремальные нагрузки;
  • Всегда можно подобрать своими руками чертежи лавки из профильной трубы именно той формы сидения или конструкции спинки, которая наилучшим образом отвечает запросам семьи и своим собственным предпочтениям.

Совет! При выборе подходящей конструкции необходимо обращать внимание на способ сборки каркаса. Собрать полноценную садовую лавочку из профильной трубы без сварки достаточно сложно.

Можно, конечно, использовать болтовое соединение, но из опыта известно, что садовые лавочки и скамейки, каркас которых изготовлен из профильной трубы на болтах, живут не более двух-трех сезонов. Болтовое соединение отлично подойдет для крепления деревянной облицовки, но металл все равно придется сваривать инвертором или полуавтоматом. Альтернативы использованию сварки для профильной трубы практически нет. Скамейка из профильной трубы, изготовленная без сварки, в лучшем случае может использоваться для веранды или террасы.

к меню ↑

5.1 Чертеж и схема лавочки со спинкой из профильной трубы

Для отдыха в относительно спокойном месте дачного участка можно рекомендовать схему, приведенную на чертеже ниже.

Как сделать садовую лавочку из профильной трубы своими руками

Особенностью конструкции является устройство боковых стоек из профильной трубы, они собираются из криволинейных дуг и соединяются между собой в виде полуарки. Для обеспечения поперечной устойчивости между боковинами вваривается распорка. Это одна из наиболее удачных моделей из всех вариантов лавочки из квадратной трубы. Она по-своему красива и интересна, но устанавливать скамейку можно лишь на твердом покрытии либо на деревянном настиле. Если искать чертежи скамеек из профильной трубы для веранды, то, возможно, эта схема будет наилучшим решением.

Для ситуации, когда требуется наиболее простая и одновременно недорогая и надежная конструкция, можно отдать предпочтение двухстоечной модели, приведенной на схеме ниже.

Как сделать садовую лавочку из профильной трубы своими руками

Расход материалов минимальный, а главное — сделать самому лавочку из профильной трубы не составит от труда даже для человека, впервые столкнувшегося с подобной проблемой. Каждая боковая стойка собирается из 4 деталей, для усиления применяем дополнительную поперечину, а на обшивку сиденья и спинки можно использовать любую доску или брус.

Несмотря на относительно слабый на первый взгляд каркас, лавочка обладает достаточно большой жесткостью и легко выдержит вес 3-4 взрослых. При этом масса скамейки относительно невелика, и ее можно без труда самостоятельно переносить в пределах участка.

Далее приведен чертеж универсальной садовой лавочки для дачи на все случаи жизни.

Как сделать садовую лавочку из профильной трубы своими руками

к меню ↑

5.2 Скамейка — универсал

Как сделать садовую лавочку из профильной трубы своими руками

Это наиболее сложный вариант, изготавливать его придется в условиях слесарной мастерской с использованием верстака, струбцин и специального сварочного оборудования.

к меню ↑

5.3 Базовый комплект инструментов

Приобретение готовой лавочки подразумевает значительную трату средств. Да и зачем тревожить семейный бюджет, если вам под силу сделать красивую и легкую лавочку, которая станет настоящим сокровищем для вашего двора.

Перечень необходимых материалов и инструментов:

  • профилированная труба (диаметр и длина зависит от того, какой размер будет у будущей лавочки);
  • деревянные доски;
  • сварочный аппарат и электроды;
  • болгарка (для разрезания трубы на необходимые отрезки);
  • напильник или наждачная бумага;
  • строительный уровень;
  • рулетка;
  • краска для окрашивания металлических и деревянных деталей (по желанию);
  • дрель;
  • рубанок, чтобы подшлифовать доски;
  • крепежные элементы;
  • молоток;
  • пассатижи.

Новичкам лучше сделать скамью, которая не имеет спинки. Все что понадобится для ее изготовления – это три прямоугольника из металла, которые соединяются двумя трубами. В любом случае труба служит каркасом лавочки, поэтому должна быть прочной и надежной.

к меню ↑

6 Советы по монтажу профтрубы

Монтаж профильных труб несложен, с ним вполне справится даже новичок. Элементы конструкции могут соединяться посредством сварки либо фитингов:

  1. Для сварки все же потребуются хотя бы минимальные профессиональные навыки. К тому же данный метод подойдет далеко не для всех материалов. Оцинкованную трубу лучше не варить: при нагреве выделяются грозящие отравлением испарения, а кроме того, в месте шва нарушается целостность защитного цинкового слоя, что приводит к преждевременному износу профилированного изделия.
  2. Фитинговое соединение наиболее удобно и позволяет выполнить сборку максимально оперативно. Разнообразные крепежные элементы (пластинки, уголки, хомуты, зажимы, краб-крепления разнообразной формы) плотно охватывают и фиксируют стыкуемые отрезки как между собой, так и к опорной конструкции при необходимости. Такие фитинги позволяют выполнить монтаж профилей своими руками, не прибегая к сварке, и стыковать профильную арматуру даже из разных материалов.

Источники


  • https://www.umeltsi.ru/slesar/5214-izdeliya-iz-profilnoy-truby-svoimi-rukami-naglyadnye-idei-primeneniya.html
  • https://materialyinfo.ru/profilnaya-truba/
  • https://InfoTruby.ru/metallicheskie/profilnaya-truba
  • https://zaborprofi.com/rukodele/izdelija-iz-profilnoj-truby.html
  • https://sakhkor.ru/svarka/mebel-iz-proftruby.html
  • https://pressadv.ru/samodelkinu/konstrukcii-iz-profilnoj-truby.html
  • https://oroalbero.ru/izgotovlenie-profilnoj-truby-biznes-plan/
  • https://trubyda.ru/profilnye/izdeliya-svoimi-rukami
  • https://TechnoRama.ru/metally/vidy-profilnoj-truby.html
  • https://PromkomRostov.ru/svarka/izdeliya-iz-profilnoj-truby-svoimi-rukami.html
[свернуть]

Рассчитайте утепление своего дома

Перейти к расчёту
Adblock
detector
