Искрогаситель на дымоход для бани своими руками: как сделать

Содержание

  1. Значение искрогасителя
    1. Где применяется и для чего нужен?
    2. Как работает икскрогасительный элемент дымоходной трубы?
    3. Классификация искрогасителей и их применение
    4. Строение и принцип работы искрогасителя
    5. Основные модели
    6. Отличительные свойства
    7. Преимущества и недостатки
    8. Срок службы
    9. Причины появления искр в дымовом канале
    10. Дополнительные варианты, как защитить баню от искр
  2. Как сделать искрогаситель на трубу в бане
    1. Материалы и инструменты
    2. Процесс изготовления приспособления своими руками
    3. Выбор модели и материалов
    4. Изготовление прототипа искрогасителя
    5. Сборка изделия своими руками
    6. Установка и закрепление прибора
    7. Другие схемы искрогасителей
    8. Тонкости монтажа
    9. Пошаговые инструкции
  3. Особенности ухода за искрогасителем
  4. Альтернативные способы защиты от искр

1 Значение искрогасителя

Зачастую для растопки банных печей используют твердое топливо. Порой наблюдается различие в качестве материала, что приводит к искрообразованию. Искра представляет собой раскаленную частицу, несгоревшую при растопке. С потоком раскаленных газов она направляется вверх по дымоходной трубе и вылетает наружу.  Такое явление может привести к неприятным последствиям.

Искры очень часто приземляются на крышу или деревянные элементы строения. Ветром их может разнести на несколько метров вокруг, что приводит к появлению очагов возгорания. Сухая листва, хвоя, трава, сено, окружающие сооружения, деревья – все это может загореться от одной искры. Для погашения раскаленной частицы надо обеспечить ее контакт с элементами и поверхностями, обладающими большим уровнем теплопроводности. Так раскаленная искра потеряет тепловой потенциал еще во время своего движения по дымоходной трубе. Другими словами, она просто потухнет.

Для достижения преждевременного ослабления искрового теплового потенциала сверху трубы устанавливается искрогаситель. Этот элемент позволяет поймать искры при выходе их наружу. Правильно сделанный и установленный пламегаситель снижает риск возникновения пожара бани (сауны), окружающих построек.

Монтаж искрогасителей имеет ряд преимуществ:

  1. При расположении поблизости горючих материалов обеспечивает защиту от возгорания.
  2. Предотвращает попадание искры на кровлю, в особенности, если она сделана из легковозгараемых материалов, на ней скапливается большое количество листьев.
  3. Закрывает дымоходную трубу от попадания атмосферных осадков, листьев, птиц, которые часто любят в ней строить гнезда.
  4. Способствует снижению сопротивления, что исключает обратную тягу и увеличивает тяговую силу дымохода.

к меню ↑

1.1 Где применяется и для чего нужен?

Искроуловители могут быть полезны для трубного канала любой печи: для бани, дачного дома, коттеджа, гаража, мастерской и других построек.

Печки, используемые для обогрева и других целей (камин, буржуйка, пекарская печь и другое) — нуждаются в гасителе искр, чтобы избежать пожара.

к меню ↑

1.2 Как работает икскрогасительный элемент дымоходной трубы?


Искроуловитель имеет простую, но действенную конструкцию. Он представляет собой насадку для дымохода, у которого по боковым сторонам расположена сетка, сверху – конус, обеспечивающий надежную защиту от посторонних предметов.  Искрогаситель устанавливается на печную трубу любого типа. Принцип действия этого прибора достаточно простой:

  1. Во время топки печи твердотопливный материал сгорает. В результате появляется дым и газ. С уроков физики известно, что воздушные массы устремляются вверх по свободному пути. В случае бани образовавшиеся вещества проходят по дымоходному каналу, стремясь выйти наружу. При этом в клубнях дыма могут находиться несгоревшие продукты горения, которые также как и искры приводят к пожару.
  2. При наличии искрогасителя дым с раскаленными частицами «упирается» в первую и главную преграду в виде защитного конуса.
  3. Искрам прямой проход в воздух закрыт. Они направляются в боковые стороны, где их ожидает очередная преграда в виде сетки. Раскаленные частицы под давлением просачиваются сквозь ячейки, теряя накопленный тепловой потенциал.

Весь принцип действия обычного искрогасителя заключается в трех простых действиях, которые защищают владельцев от пожара. Изготовить такое устройство можно своими руками, не потратив больших денежных средств.

к меню ↑

1.3 Классификация искрогасителей и их применение

Перед тем, как сделать искрогаситель на баню, нужно изучить теорию, и только после этого переходить к практической части вопроса.

Есть несколько основных видов искроуловителей:

  • Кожух из металлической сетки;
  • Дефлектор;
  • Другие конструкции.

Подобные устройства устанавливаются в следующих случаях:

  • Если кровля бани выполнена из материалов, относящихся к категории легковоспламеняющихся, на дымоход нужно установить искрогаситель;
  • Искрогаситель устанавливается на трубу, выходящую из котла, поскольку из-за отсутствия колен искры могут выходить наружу прямо через дымоход (прочитайте: «Какие трубы для дымохода в баню выбрать – варианты на примерах «);
  • В обязательном порядке монтируется искрогаситель на трубу бани, если печь работает на твердом топливе.

Искрогаситель на трубу бани своими руками

Помимо увеличения пожарной безопасности, искрогасители еще и защищают дымоход от различных внешних факторов – например, залетающих в него птиц. Чтобы избежать возможных проблем, стоит устанавливать искрогасители даже в том случае, если необходимость в этом отсутствует.

Собирая искрогаситель на баню своими руками, нужно грамотно подобрать металл – подойдет далеко не любой материал. Например, ферритная сталь очень быстро износится, поскольку срок ее службы крайне низок. Оцинкованный материал вообще нельзя использовать для подобных целей.

Оптимальным вариантом для изготовления искрогасителя считается нержавейка толщиной 0,5 мм. Она может прослужить достаточно долго, хорошо сопротивляется коррозионному воздействию и легко варится. Неплохо подойдет алюмоцинк, также имеющий хорошие характеристики. Правда, в этом случае крепить материал придется при помощи заклепок.

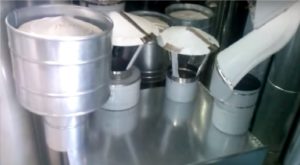

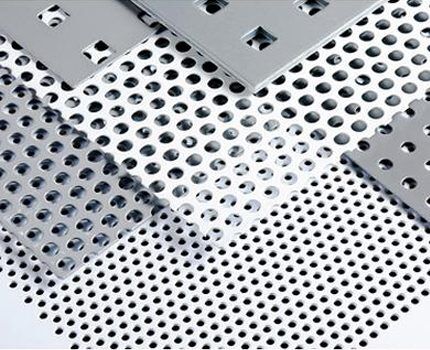

Подобрав материал, стоит подумать о размере ячеек. Если они будут большими, то искры из трубы бани легко через них пройдут, а маленькие ячейки очень быстро забьются, и их придется чистить. Как показывает практика, средний размер ячеек может варьироваться в пределах от 1 до 5 мм.

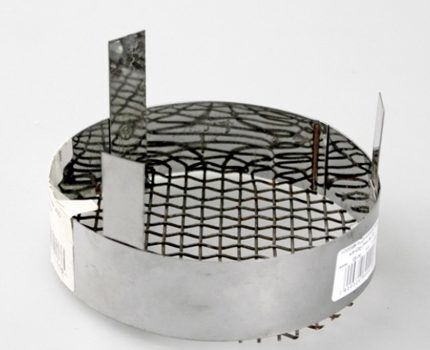

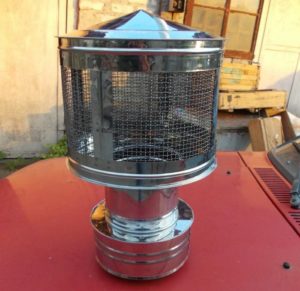

Кожухи

Эта разновидность описываемых устройств является самой простой, и поэтому такие искрогасители можно изготовить самостоятельно при минимальных финансовых и временных затратах. Понять конструктивные особенности можно, исходя из названия категории. В качестве материала при этом используют, как правило, нержавеющую сталь. Не составит труда сделать элементарную заглушку для дымоходной трубы с просверленными отверстиями.

Ключевой момент заключается в таком параметре, как оптимальный диаметр этих отверстий. Важно, чтобы несгоревшие частицы не проникали из дымохода наружу, но параллельно не ухудшалась тяга. При подборе кожуха и его монтаже следует учесть, что размеры приспособления должны быть немного больше габаритов трубы.

Необходимо, чтобы искрогаситель легко можно было снять при необходимости и вернуть на место. Альтернатива заглушке – это сетка, свернутая цилиндром, или же перфорированная труба, оснащенные сверху защитной крышкой, которая может выглядеть, в том числе как купол.

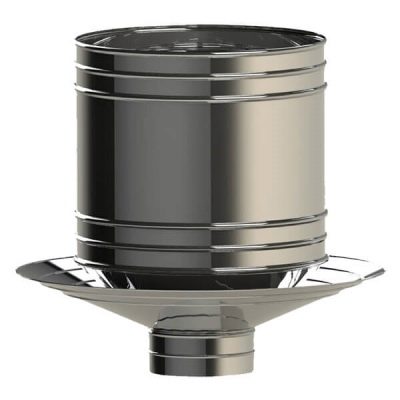

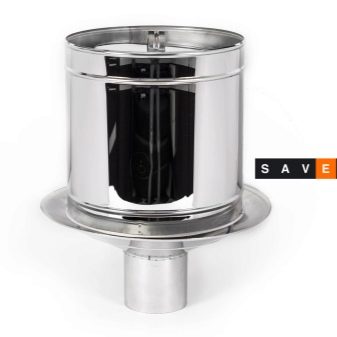

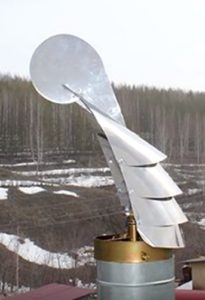

Дефлекторы

По сравнению с предыдущей разновидностью, этот вид искрогасителей более сложный конструктивно. Принцип работы дефлекторов базируется на действии силы воздушного потока, усиливающем тягу в дымоходе. Стоит отметить, что существуют различные типы подобных аэродинамических устройств, в которых применяются:

  • сужение сечения корпуса в определенных его сегментах;
  • кольцевые отверстия в корпусе искрогасителя;
  • мини-турбины;
  • комплекты вращающихся козырьков.


В результате получается сформировать направленный поток, увеличивающий тягу. Если же дефлектор оснастить сеткой или перфорированным элементом, то получится создать эффективный барьер для несгоревших частиц топлива.

Важно учитывать, что дефлекторы намного эстетичнее кожухов и, помимо выполнения своих основных функций, могут быть элементом декора кровли.

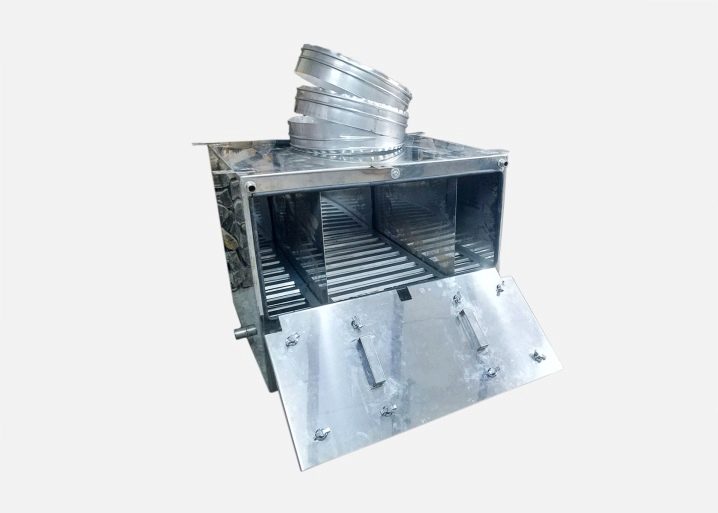

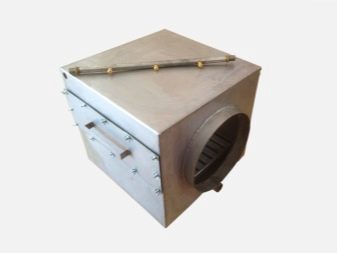

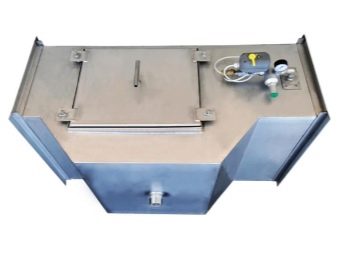

Гидрофильтры

В отличие от сухих вариантов, данная разновидность чаще всего используется для оборудования мангалов и обеспечивает защиту дымоходов от возгораний. Водяной искрогаситель имеет достаточно сложную конструкцию, включающую в себя следующие элементы:

  • колпак для дыма;
  • корпус;
  • вентиляционная система;
  • сетка, выполненная из металла;
  • фильтрующие элементы для жира;
  • распылитель для воды;
  • водяной клапан;
  • датчик давления;
  • разделитель для воды и дыма;
  • узел отвода грязной воды.


Такие системы устанавливают на круглые и квадратные дымоходы.

Обязательным условием является подключение устройства к электросети, а также водопроводу и канализации для слива использованной воды. Гидравлические модификации гарантированно избавляют от искр, а параллельно и от копоти.



к меню ↑

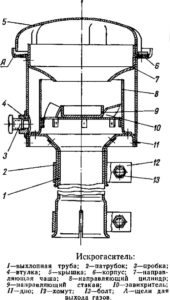

1.4 Строение и принцип работы искрогасителя

Как делать искрогаситель на баню своими руками
Как делать искрогаситель на баню своими руками

Устройство искрогасителя разной модели имеет отличительные элементы конструкции. Различается внешний вид. Общим является наличие корпуса, искрогасящего элемента из стальной сетки или листа, а также крышки, задерживающей вылет искр.

Работают все модели искрогасителей по одному принципу:

  1. После разжигания печи бани внутри топки образуются горячие продукты сгорания, состоящие из газа, дыма, воздуха, мелких частичек несгоревшего топлива. Тягой поток воздуха направляет их через дымоход бани на улицу.
  2. На верхушке трубы горячий воздух сталкивается с оголовком. Дым беспрепятственно уходит в атмосферу, а частицы горящего топлива ударяются о гасящий элемент из сетки или листового металла, корпус, крышку дефлектора.
  3. Ударившаяся об металлический элемент горящая искра теряет свою теплоемкость и быстро угасает.

Искрогаситель чаще всего улавливает крупные частицы топлива. Мелкие искорки иногда проскакивают. Если сильно летят искры из трубы бани, надо уменьшить тягу закрытием заслонок. Еще одной причиной может стать прогорание искрогасящей сетки.

к меню ↑

1.5 Основные модели

Элементы дымоходной трубы, обеспечивающие ликвидацию горячих раскаленных  частиц, бывают разные. В домашних условиях используют, как правило, два вида искрогасителей:

  1. Нержавеющий кожух, представляющий собой сеточную конструкцию. Сделать можно при помощи подручных средств.
  2. Дефлектор. Помимо гашения твердых раскаленных частиц улучшает тягу, обеспечивая перенаправление ветряного потока. Защищает печное устройство и баню от опасного явления – обратной тяги в результате сильных ветров.


Гаситель в виде кожуха наиболее популярен, так как его конструкция достаточно проста. В трубе проделываются отверстия или присоединяется к ней специальная насадка в виде сетки. Недостаток такой конструкции – частая ревизия искрогасительного прибора. Сетка с перфорацией быстро засоряются, так как продукты горения оседают на их поверхности. Чем выше степень загрязнения, тем меньше тяга в трубе. Искрогаситель, изготовленный в виде кожуха, подвергается частой очистке. В продаже встречаются собранные кожуха для гашения искр. Преимущество их – простое присоединение к дымоходной трубе.

Более современными устройствами являются искрогасительные приборы – дефлекторы. Внешне они выглядят более эстетично. При эксплуатации дефлекторов не снижается тяга в дымоходе. Подобные гасители оснащены сеткой и перфорацией. Их отличительная особенность – наличие мест сужения, которые позволяют увеличить тягу внутри искрогасительного элемента. В зависимости от расположения узкого сектора существуют разнообразные модели гасителей, многие из которых внешне очень схожи с кожухом, но более аэродинамичны. Недостаток – быстрая загрязняемость, необходимость частой чистки, особенно, при использовании в качестве топлива смолистых поленьев.

к меню ↑

1.6 Отличительные свойства

Устанавливая искровой гаситель на дымоход бани, необходимо знать какими главными особенностями обладает это приспособление:


  1. Монтаж искроуловителей целесообразен только в банях, отапливаемых твердотопливными печами. Вид не имеет значение.
  2. По боковым поверхностям приспособления устанавливается сетка. Размер ячеек не более пяти миллиметров. При больших площадях отверстий существует вероятность просачивания через улавливатель раскаленных частиц. Слишком маленькими их делать тоже нецелесообразно, так сетка будет быстро загрязняться. Происходит препятствование прохождению дыма, что может привести к скоплению едких паров внутри парилки.
  3. Установка искрогасителя обязательна при наличии кровли из легковоспламеняемых материалов.
  4. Монтаж приспособления обязателен при расположении дымохода в прямолинейном направлении. Условие касается бань, саун.
  5. Устанавливается для обеспечения защиты дымохода от гнездования птиц и постороннего мусора.
  6. Сетка улавливателя подвергается частой чистке, так как все несожженные при топке частицы оседают на ней. Особенно тщательного ухода требует искрогаситель при использовании в качестве топлива смолистых поленьев.

Все перечисленные отличительные свойства искрогасителей характеризуют это приспособление, как один из главных элементов, отвечающих за пожарную безопасность.

к меню ↑

1.7 Преимущества и недостатки

Говоря про общие для всех конструкций плюсы, стоит отметить беспрепятственный выход дыма из трубопровода и сохранение первоначальной тяги. В случае с искроуловителями-дефлекторами показатель тяги увеличивается.

Для варианта в виде кожуха или сеточной шапочки характерна максимально простая и дешевая схема сборки, а также простейший монтаж.

Присутствуют здесь свои недостатки. К примеру, эта разновидность лишена зонта дефлектора, предотвращающего попадания в дымоход атмосферных осадков. Вторая недоработка такого искроуловителя заключается в отсутствии перегородки, изменяющей движение газов по оси.

к меню ↑

1.8 Срок службы

Срок службы напрямую зависит от качества и типа используемого металла. Черный металл при условии использования в интенсивном режиме (индивидуальное отопление) позволит искроуловителю-дефлектору прослужить 5 -7 лет.

Легированная сталь имеет срок эксплуатации от 10 до 20 лет.

На этот показатель также существенно влияет интенсивность и частота использования отопительного котла.

к меню ↑

1.9 Причины появления искр в дымовом канале

Любое сгорание топлива сопряжено с выделением тепловой энергии и продуктов горения, в которых, помимо летучих веществ и газов, могут присутствовать мелкие частицы топлива, увлекаемых исходящей струей, и в которых продолжаются процессы горения, разной степени интенсивности. В принципе, активное искрообразование бывает вызвано несколькими причинами:

  1. Дымоход прямоточного типа с коротким вертикальным плечом. Естественно, что чем больше протяженность дымовых каналов, чем извилистей их путь, тем больше шансов, что все искры затухнут, еще где то, в первой трети дымового хода.
  2. Слишком большая тяга, что обуславливает интенсивное горение и высокую скорость исходящего потока, который будет провоцировать отрыв мелких частиц горящего топлива и их вынос в атмосферу.
  3. Применение топлива, склонного к повышенному искрообразованию. Традиционно таким считаются хорошо высушенные дрова хвойных пород, особенно ели. Провоцирование искрообразования обеспечивает высокая и массивная укладка дров в топке печи, при выгорании нижних поленьев, верхние обрушиваются с характерным выбросом целого снопа искр. Кто помнит большие пионерские костры, тот не даст соврать.

Важно! Следует помнить, что, помимо первичного искрообразования, описанного выше, существует вторичное, при котором загораются сажевые отложения в дымовом канале. Они несут не меньшую угрозу возгорания окружающим постройкам. Вот почему, собственно, своевременной очистки дымового канала от сажи следует уделять пристальное внимание.


В принципе, борьба с сажей, применение топлива, не склонного к искрообразованию, точная регулировка тяги печи способны подавлять искрообразование в зародыше. Однако, прямоточный короткий дымоход исправить невозможно, вот тогда то искрогаситель на трубу бани, становится обязательным аксессуаром.

к меню ↑

1.10 Дополнительные варианты, как защитить баню от искр

Помимо установки искрогасителя существует несколько других вариантов защиты бани:

  1. Самым простым и распространенным способом является заваривание наглухо дымоходной трубы. В верхней части для выхода дыма и газа просверливается большое количество отверстий. Этот способ также подходит для трубы, установленной на существующую.
  2. Второй вариант обезопасить здание и окружающие постройки от возгорания в результате падения искры – на конечной части дымоходной трубы приварить металлическую сетку. Недостаток подобной конструкции – быстрая загрязняемость, приводящая к ослаблению тяги. Потребуется частая замена на новую сетку.
  3. Для предотвращения возвратной тяги в результате ветров большой силы на трубу дымохода устанавливают дефлектор.
  4. При строительстве дымохода конструкцию зачастую делают с изгибами. Раскаленные частицы, вылетевшие из печи, гасятся на пути следования, не долетая до верхней части трубы. Помимо гашения, дымоход с коленами обеспечивает парилку дополнительным теплом.

Все перечисленные способы имеют простейшую конструкцию, поэтому создать их можно самостоятельно, при помощи подручных средств, не затрачивая больших средств. Все они действенны и в полной мере обеспечивают защиту банной кровли, окружающих построек от опасного возгорания в результате попадания раскаленной частицы. Установить искрогаситель любого вида можно за короткое время, эффект же от него будет значительный.

к меню ↑

2 Как сделать искрогаситель на трубу в бане

Как делать искрогаситель на баню своими руками

Проще из листового металла и сетки выгнуть искрогаситель для бани в виде кожуха. Конструкция не имеет подвижных элементов и просто надевается на трубу. Схема с размерами поможет правильно раскроить фрагменты.

к меню ↑

2.1 Материалы и инструменты

Все, что нужно для выполнения работ, как правило, есть в мастерской хорошего хозяина. В процессе выполнения работ вам понадобятся следующие инструменты и материалы.

  • Прутки из металла. Их диаметр не должен превышать 6 мм, но для свободного прохождения газов лучшим вариантом считается 1 мм. Если нет прутиков, их можно заменить куском металлической сетки.
  • Металлический лист толщиной не менее 1 мм.
  • Болгарка и ножницы по металлу.
  • Линейка и карандаш.
  • Стальные заклепки (алюминиевые не обеспечивают надежную фиксацию).
  • Струбцины для крепления материала.
  • Сварочный аппарат.

к меню ↑

2.2 Процесс изготовления приспособления своими руками

Сделать простой искрогаситель можно своими руками.  Перед началом создания приспособления для дымовой трубы надо подготовить все необходимые инструменты и материалы:

  1. Стальной лист нержавейки толщиной от 0,5 до 1 сантиметра.
  2. Жесткую сетку из прочного металла.
  3. Заклепки, предпочтительно, из стали.
  4. Ножницы для резки металла.
  5. Сварочное устройство.
  6. Угловую шлифовальную машину.

Последовательность операций следующая:

  1. Измерить отверстие дымохода.
  2. Сделать предварительный эскиз будущего искрогасителя, учитывая все компоненты.

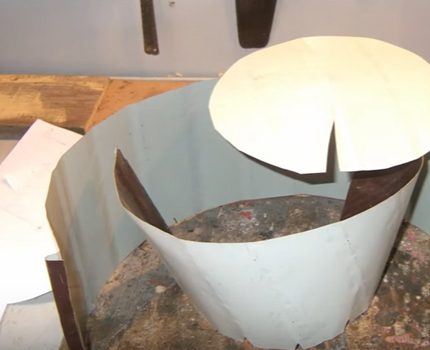

  3. Из картона вырезать макеты деталей, составляющих приспособление.
  4. Приложить картонные шаблоны к листу металла и аккуратно вырезать аналоги. При этом должна быть соблюдена точность размеров.
  5. Сетку можно сделать из металлических прутков толщиной от одного до шести миллиметров. Допустима возможность использования готового изделия.
  6. Соединить все имеющиеся стыки сварочным способом. Зачистить их болгаркой.
  7. Все детали зафиксировать прочными заклепками. Оптимальный вариант – из стали.
  8. Искрогаситель установить на дымоходную трубу. Тщательно закрепить, чтобы при сильном порыве ветра его не снесло.
  9. При желании к искрогасителю можно приделать дефлектор.
  10. Из металлического листа при помощи специальных ножниц вырезать козырек, который впоследствии согнуть под нужным углом. все сгибы закрепить клепками.
  11. Изготовленный конус и основание приспособления скрепить между собой. Для фиксации целесообразно использование стальных клепок.

Самые простые способы создания искрогасителей

Само название конструкции «искрогаситель на дымоход» свидетельствует о ее назначении — гасить вылетающие из дымохода искры. Чтобы предотвратить возможные неприятности, искрогасители в обязательном порядке монтируются на прямых дымоходах, обеспечивающих очень сильную тягу. Если появление «огненных светлячков» уж очень интенсивно, тяга немного уменьшается, но только минимально. Если переусердствовать и слишком ее понизить, находящийся в бане человек может попросту, незаметно для себя угореть.

Самый простой и достаточно примитивный способ сбивать вылетающие искры — вставить в дымоход трубу с заваренным или заклепанным торцом. Тяга обеспечивается несколькими отверстиями, вырезанными или пробитыми сбоку. Главное, чтобы размеры изделия в диаметре подходили к трубе, гарантируя устойчивую фиксацию. Подготовка подобной конструкции занимает минимум времени, но она достаточно несовершенна, так как может доставить некоторые неудобства:

  • слишком понизится тяга;
  • трубу нужно очень часто чистить;
  • из-за отложений искрогаситель для дымохода спровоцирует в бане неприятный запах.

Еще одна возможность «не заморачиваться», создавая искроуловитель, это прикрепить металлическую сетку в оголовок. Ее можно приварить или приклепать. Просто, доступно, но, опять же, достаточно непрактично. Сетка сильно забивается продуктами горения, и ее почти пред каждой растопкой бани обязательно нужно чистить или систематически менять на новый аналог.

Хороший дефлектор на банях никогда не может быть лишним, но оправдывает себя он только в регионах, известных сильными ветрами. Назначение дефлектора состоит не в гашении искр, а в препятствии образования обратной тяги из-за ветра, а также попадания мусора из деревьев в дымоход. В спокойной местности, не открытой всем ветрам, подобный метод не слишком подходит.

Создание дымооборота также относится к незамысловатым методам уменьшения тяги. Обеспечить его может колено на одном из отсеков трубы. Преимущества дымооборота с помощью клена: тяга уменьшается, искры гасятся, ударяясь при выходе о стенки, в бане становится теплее уже из-за того, что дым медленнее выходит.

Готовые системы поглощения искр доступны в специализированных торговых точках. К тому же их можно заказать у знакомого мастера-жестянщика. Однако при минимальных навыках слесарной работы изготовить аксессуар можно и своими руками.

Среди наиболее простых моделей — заглушенный отрезок трубы с отверстиями на боковых стенках. Они могут обладать круглой или щелевидной формой. К дымоходу подбирается труба с увеличенным диаметром, чтобы ее можно было надеть сверху, но без большого зазора. В верхней части к трубе приваривают заглушку, а на стенках проделывают небольшие отверстия.

Несмотря на свою простоту, схема не пользуется большой популярностью. Это объясняется массой минусов, включая:

  • сложности в расчете оптимального количества и диаметра отверстий для комфортной тяги;
  • необходимость частой очистки аксессуара из-за быстрого зарастания копотью.

Еще один нехитрый вариант искрогасителя для бани заключается в закрытии выходного отверстия трубы обычной металлической сеткой. Можно использовать готовую решетчатую конструкцию, которая закрепляется по обводу трубы надежным хомутом. Также можно попытаться создать обод с крепежными элементами — кронштейнами.

Следует отметить, что столь простые варианты широко распространены в специализированных магазинах. Однако при наличии времени и желания их лучше изготовить самостоятельно.

Минусы такой схемы заключаются в быстром загрязнении внутреннего пространства трубы дымохода. Из-за этого приходится отказываться от слишком частой сетки.

Техническое обслуживание систем искроулавливания

Как и любой, самый простейший механизм искрогаситель нуждается в проведении регламентных работ, которые заключаются в следующем:

  1. Осмотр на целостность всей конструкции. Не реже 1 раза в год.
  2. Очистка основных компонентов и узлов от сажевых и иных отложений. Два раза в год.
  3. Внеплановые осмотр и очистка. Например, в местностях с обилием тополя обыкновенного, пух этого дерева, в состоянии забить сетку искрогасителя до состояния плотного волокна. Помимо ухудшения тяги такая насадка еще и пожароопасна. Проводить такие работы необходимо по мере возникновения объективной необходимости и конкретными сроками не регламентируются.

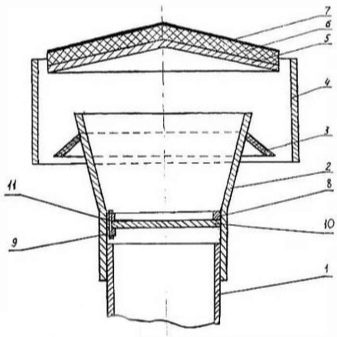

Создание искрогасителя дефлекторного вида

Дефлекторные конструкции по сравнению с сеточными моделями искрогасителей более эффективны. Большой популярностью пользуется дефлектор Цаги с фартуком, обеспечивающим улавливание горячих раскаленных частиц. Для его создания надо:


  1. Раскроить картонный шаблон предполагаемой конструкции. Он понадобится при раскройке металла.
  2. Измерить диаметральный размер дымоходной трубы.
  3. Внутренность искрогасителя представляет собой трубу с диаметром больше дымоходного. Если нужной заготовки нет, ее необходимо сделать ил листа нержавейки.
  4. Верхний край создаваемой гильзы раскатать, так как его диаметральный размер должен превосходить нижний.
  5. Из куска трубы сделать кожуховую оболочку. Используя пластины из металла прикрепить ее к гильзе.
  6. На шестисантиметровом расстоянии ниже кожуха прикрепить фартук, диаметр которого превосходит кожуховый. В противном случае искрогаситель окажется бездейственным. По внешнему виду деталь напоминает изогнутую тарелочку, которая и служит главным компонентом, отвечающим за поимку искр.
  7. В фартуке необходимо проделать специальные отверстия, по которым будет в дальнейшем сливаться накопившаяся вода.
  8. Над верхней кожуховой стороной прикрепить крышку, используя заклепки. Для них заранее в нужных местах просверлить необходимое количество отверстий.
  9. Закрепить созданное искрогасительное приспособление на трубе. Обязательно надо проверить прочность конструкции, чтобы она могла выдержать сильные порывы ветра.
  10. Обеспечить дополнительную прочность и стойкость можно, прикрепив несколько прокатанных ребер жесткости.

к меню ↑

2.3 Выбор модели и материалов

Как делать искрогаситель на баню своими руками

Выбирая модель оголовка на дымоходную трубу бани, стоит еще раз тщательно продумать о его эффективности. Обычный кожух прост, но он ловит только искры и не способен улучшать тягу. Трубу бани лучше оснастить дефлектором. Какой выбрать вариант – решать самому хозяину бани.

Перед началом изготовления покупают материал. Для любого искрогасителя понадобится листовая сталь. Подойдет оцинковка, но лучше нержавейка. Еще нужна сетка с небольшими ячейками.

Из инструмента для сборки стальной конструкции понадобится:

  • ножницы по металлу;
  • молоток;
  • электродрель;
  • зубило;
  • пассатижи;
  • заклепочный пистолет.

Чтобы не ошибиться с расчетами, из бумаги сначала изготавливают прототип – точную копию искрогасителя. Понадобятся следующие материалы и инструменты:

  • плотный эластичный картон;
  • канцелярский степлер;
  • ножницы по бумаге;
  • карандаш;
  • линейка;
  • циркуль.

Если выбор пал на оголовок с дефлектором, кроме наружной толщины дымохода бани, измеряют диаметр трубы изнутри. На листке с чертежом ставят свои размеры.

Заранее продумывают способ фиксации стальных элементов искрогасителя. Лучшим вариантом являются заклепки. При отсутствии заклепочника, соединяют фрагменты сваркой. Здесь важно умение варить тонкий металл. Если в корпусе прожечь дыру, искры будут прорываться наружу.
Как делать искрогаситель на баню своими руками

Эффективность и длительность срока эксплуатации искрогасителя зависит от качества материала. Листовую нержавейку и сетку используют толщиной около 1 мм. С толстым металлом работать сложно.

Совет! При доступе к прокатному станку оголовок можно сделать не хуже магазинного варианта, а нержавейка подойдет толщиной даже 5 мм.

Сеткой может служить перфорированная листовая сталь. В любом варианте пригоден материал с отверстиями 4-5 мм. Через крупные ячейки искры беспрепятственно вырвутся наружу. Мелкие ячейки быстрее забьются, вдобавок ухудшится тяга по трубе.

к меню ↑

2.4 Изготовление прототипа искрогасителя

Как делать искрогаситель на баню своими руками
После снятия внутреннего и внешнего диаметра трубы бани, приступают к изготовлению бумажного прототипа. Элементы чертежа переносят на картон. В местах стыковки оставляют припуск около 2 см. Ширины шва должно хватить для отверстия под заклепку.

Расчерченные фрагменты оголовка вырезают из картона. Он должен быть эластичным, иначе при перегибе появятся заломы. Временно детали соединяют канцелярским степлером. Готовый прототип искрогасителя должен получиться в натуральную величину и надеваться на трубу бани.

Если шаблон устраивает по всем параметрам, его разбирают. Скрепки аккуратно на стыках разгибают, удаляют, фрагменты оголовка расправляют, укладывают на нержавейку, обрисовывают маркером. Карандаш для разметки не подойдет, так как на стали его плохо видно.

к меню ↑

2.5 Сборка изделия своими руками

Как делать искрогаситель на баню своими руками
После переноса отдельных деталей картонного прототипа искрогасителя, фрагменты вырезают из металла. Обычно это зонтик, полоски разного размера, прямоугольник из сетки для цилиндра. Корпус искрогасителя, которым он будет насаживаться на дымоход, проще отрезать из готовой трубы. Однако подходящую заготовку из нержавейки с нужным диаметром сложно найти. Трубу выгибают самостоятельно из прямоугольного листа стали, стыки соединяют заклепками.

Дальнейшие работы основаны на сборке всех элементов в единую конструкцию. Если вместо заклепочника стыковка выполняется сваркой, ширину припуска делают меньше 2 см. Сварные швы окультуривают шлифованием болгаркой.

Очередность и специфика сборки самодельного искрогасителя для бани зависит от модели. Обычную модель кожух собирают без зазоров. Вылетающие из трубы бани искры должны на своем пути ударяться о препятствия. Во втором варианте сначала делают дефлектор. Из листа нержавейки формируют юбку. Деталь напоминает блюдце с загнутыми краями. На нижней части верхнего стакана искрогасителя сверлят отверстия и заклепками фиксируют юбку.

Если изготовление искрогасителя оказалось сложным делом, существует вариант усовершенствования трубы бани. Способ зависит от материала дымохода. Металлическую трубу бани сверху закрывают заглушкой. Верхнюю часть шириной около 20 см перфорируют сверлом диаметром 5 мм. Если труба бани кирпичная, ее просто накрывают сверху сеткой. Искрогаситель получается примитивный, но часть вылетающих искр задержит.

к меню ↑

2.6 Установка и закрепление прибора

Как делать искрогаситель на баню своими руками

Когда искрогаситель будет готов, останется взобраться на крышу бани и установить его. Оголовок надевают на трубу. Чтобы его не сдуло ветром, осуществляют фиксацию. К круглой трубе бани нижнюю часть оголовка прижимают хомутом. Способ надежный и удобный. Хомут всегда легко отпустить, чтобы снять искрогаситель для чистки.
Как делать искрогаситель на баню своими руками

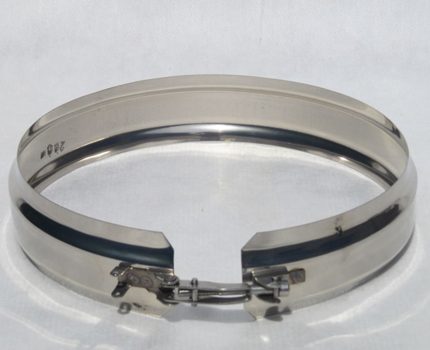

Для фиксации к прямоугольной трубе используют самодельный обод с кронштейнами. Еще один вариант фиксации предусматривает использование заклепок. Оголовок удерживается надежно на трубе. Однако при необходимости обслуживания заклепки придется срезать болгаркой, что крайне неудобно. Последний вариант – приварить искрогаситель к металлической трубе бани. Идея плохая. Для обслуживания придется каждый раз срезать оголовок с трубы болгаркой.

Больше информации об изготовлении дефлектора на трубу бани можно найти в видео:

к меню ↑

2.7 Другие схемы искрогасителей

Иногда вместо традиционных дефлектора и сетки владельцами бань используются другие устройства, предотвращающие разлет искр из дымохода.

Искрогаситель на трубу бани своими руками

Чаще всего используются такие способы защиты от искр:

  1. На верхний край дымохода надевается отрезок трубы, торец которой намертво заварен. В боку трубы вырезается несколько отверстий, через которые будет проходить дым.
  2. Есть достаточно простая конструкция, для обустройства которой сетка вваривается во внутреннюю часть дымохода. Проблема этой схемы заключается в том, что загрязненную сетку придется полностью вырезать.
  3. При постоянных ветрах на участке дымоход можно закрыть хорошим дефлектором, но если ветра не будет, то пользоваться баней не выйдет – тяги не будет.
  4. Для защиты можно также обустроить дымоход с несколькими коленами. Искры будут гаситься за счет изгибов. Кроме того, такая конструкция немного увеличит количество тепла, отдаваемое в баню.

В данной статье были рассмотрены наиболее распространенные искрогасители для бани. Собирать данные устройства можно даже своими руками – особой сложности в этом нет, а все существующие схемы достаточно просты.

к меню ↑

2.8 Тонкости монтажа

Однако оборудовать подобные узлы своими руками, экспериментируя с конфигурациями, не рекомендуется. Важно понимать, что качественная дымоотводная система должна обустраиваться с определенным учетом. Перенасыщение изогнутыми частями ни к чему хорошему не приведет, кроме изменения уровня тяги.

Для достижения идеального баланса на оголовок трубы помещают простую конструкцию — искрогаситель. Снижение теплового потенциала происходит:

  1. С помощью резкого изменения направления потока.
  2. С помощью обустройства искусственных преград в виде сетки, решетки и других частей, которые не нарушают свободный выход дыма, но гарантируют максимальный процент поглощения несгоревших частиц из-за их контакта с металлическими компонентами.

Некоторые искроуловители на дымоход поддерживают оба принципа работы, что делает их более продуктивными. При этом независимо от наличия или отсутствия искрогасителя на трубе она должна обладать правильным расположением на скате кровли.

искрогаситель_мини
Практичнее делать искрогаситель, который поддерживает оба принципа работы

к меню ↑

2.9 Пошаговые инструкции

После выбора модели искрогасителя можно начинать прорисовывать его на бумаге, учитывая заранее составленные параметры. Для работы используется бумага, циркуль, карандаш и линейка. Чертеж создается в реальную величину с соблюдением осторожности — его будут использовать в качестве прототипа готовой конструкции.



По по краям добавляют еще 1−2 сантиметра. Они нужны для соединительных элементов. Дальше остается вырезать прототип ножницами и собрать его, чтобы получить базовое представление о будущем изделии.

На следующем этапе можно приступать к вырезанию деталей искрогасителя. В их числе зонтик, полоски-держатели, сеточный цилиндр, а также кусок трубы с оптимальным диаметром. Далее составляющие собирают с помощью заклепочника. При отсутствии инструмента придется прибегнуть к сварочной установке.

При сборке искроуловителя необходимо учитывать особенности модели. Если речь идет об обычном аксессуаре без функций дефлектора, то важно избегать появления зазоров между составляющими.

При монтаже искроуловителя с дефлекторными функциями для начала нужно собрать дефлектор для дымохода, а на расстоянии 6 см от нижнего края пробурить соединительные отверстия с «юбкой». Некоторые мастера отказываются от изготовления искрогасителя и выходят из ситуации, изменяя конфигурацию дымохода. Для этого следует определить тип и форму трубы, а затем приступать к выполнению следующих манипуляций:

  1. Если труба изготовлена из металлического листа, то в ней нужно проделать отверстия в верхней части, а оголовок плотно закрыть крышкой.
  2. При обустройстве квадратных дымоходов их просто закрывают сеткой сверху.
  3. Для уменьшения тяги можно применить простой метод — прикрыть задвижку.



Первая методика считается наиболее сложной, она имеет массу недостатков. К ним относится быстрое забивание отверстий сажей и необходимость частой прочистки цилиндра, поэтому специалисты рекомендуют использовать другие варианты, в которых искрогаситель легко демонтируется.

Необходимые материалы и инструменты

Для самостоятельной сборки такого искроуловителя вам понадобятся следующие инструменты:

  • приборы для измерения (рулетка-сантиметр, уровень и т.п.);
  • отвертка, струбцины, пассатижи и молоток;
  • заклепки в наборе или сварочный аппарат;
  • ножницы по металлу, болгарка, дрель и сверла.

Подготовительные мероприятия

После выбора типа искрогасителя следует подготовить всё необходимое для его самостоятельного изготовления, включая следующий комплект инструментов и материалов:

  • обычный молоток, пассатижи, а также небольшие по размеру струбцины и набор отвёрток;
  • линейные измерительные приборы;
  • ножницы для нарезки металла, болгарка и дрель с набором свёрл;
  • бытовой сварочный агрегат и комплект заклепочных приспособлений.

В качестве материала для сборки системы удобнее всего выбрать нержавеющую сталь, обладающую всеми необходимыми защитными качествами. Диаметр прутков, из которых монтируются сетчатые конструкции, должен быть по возможности минимальным (не более 4 мм). Но и слишком тонкими их делать также не следует, поскольку в этом случае они могут быстро перегореть от жара.

Перед началом работ следует измерить габариты действующего дымохода, на основании которых затем составляются эскизы будущего защитного приспособления. Для этих целей удобнее всего воспользоваться картонными заготовками, используемыми в качестве своеобразного трафарета.

Чертеж и схемы

Приведем пример сборки простого искрогасителя на основе общего базового чертежа.

Обозначим основные составляющие и попутно расскажем, как их изготовить:

  1. Патрубок цилиндрический – стакан, который будет надеваться на трубу дымохода. Для изготовления понадобится металлический лист. Вырезаем из него прямоугольник с длиной, равной длине окружности, лежащей в основании (Рис. 2).

Рассчитать нужные габариты можно по формуле: «L = π × D», где L — длина, π≈ 3,14, а D – нужный диаметр цилиндра. Получившуюся полосу аккуратно изгибаем при помощи трубы, например, в конус, совмещаем края, сверлим на них несколько отверстий и скрепляем заклепками.

  1. Металлосетка – сеть с ячейками. Лучше всего приобрести готовую сетчатую основу из нержавейки. Цилиндр на ее основе изготавливается по той же схеме, что и стакан.
  2. Защитный колпак-зонт– здесь главное правильно выполнить выкройку конуса. Для этого вычисляем требуемый радиус заготовки, используя формулу: «С = √ (h² + (D/2)²)», где C — длина боковой составляющей конуса, h — требуемая высота, D — диаметр. Готовую вырезанную развертку аккуратно сворачиваем конусом (Рис. 3)
  3. Стойки для соединения деталей в единую конструкцию – изготавливаются из того же листового металла. (Рис. 4) Длина стоек определяется размерами конструкции, с учетом нужного запаса снизу (примерно 20 мм под 1-2 заклепки для крепления к стакану). Лучше размещать эти элементы под углом к вертикали — от трубы до краев зонта.

Теперь о сборке. К патрубку «стакану» крепим стойки на 1-2 заклепки. В пространство между стойками-держателями вставляем сетчатый цилиндр так, чтоб он немного вошел в нижний патрубок и уперся в конус. Теперь выставляем грибок — подгибаем монтажные площадки стоек, чтобы они плотно прилегли к внутренней части конуса. Сверлим сквозные отверстия через стойки и зонт, после чего окончательно фиксируем всю конструкцию.

Расчет размеров

Прежде чем приступить к работе нужно замерить габариты дымоотвода, в соответствии с которыми будут отображены эскизы приспособления.

Не менее важно определить правильный размера ячеек – они не должны быть больше 5 мм

к меню ↑

3 Особенности ухода за искрогасителем

Сложность ухода за прибором для гашения искр, установленным на дымоходе, зависит от модели, выбранной владельцем здания.

Первый вариант – шапочка из металлической сетки. В этом случае предстоит периодически проверять ее состояние – она может засориться продуктами сгорания, прочим мусором, приносимым ветром.

Такую сетку, особенно, когда для топки использовалось топливо с высоким содержанием смолы, нужно очищать от сажи и гари довольно часто. Также, если материал для изготовления был выбран подешевле, в скором времени потребуется заменить искрогаситель новым.
сетка установлена в качестве заслонки
При прочистке конструкции, в которой сетка установлена в качестве заслонки, предназначенной для столкновения с искрами, предстоит разбирать конструкцию. А это определенные неудобства

Частые прогулки на крышу для прочистки сетки также сложно назвать приятным занятием. Да еще когда время от времени нужно менять металлическую сетку на дымоходе. Поэтому лучше сразу подбирать более качественный материал для изготовления искрогасителя.

Второй вариант – дефлектор с сеткой внутри. Здесь также потребуется периодически прочищать металлические ячейки сетки, забивающиеся продуктами сгорания. Ведь чем больше мусора соберет на себе сетчатый элемент прибора, тем сложнее станет процесс удаления дыма. А это чревато крупными неприятностями.

Третий вариант – дефлектор с юбкой. Здесь предстоит периодически проверять, чтобы листья, бабочки и птицы не закрыли мелкие отверстия, предназначенные для удаления воды от дождя и растаявшего снега. Снимать же прибор с его рабочего места и прочищать не придется. Это самая простая модель в обслуживании.

Четвертый вариант – искрогасители, изготовленные из металлических сплавов, подверженных коррозии. Такие изделия очень быстро придут в негодность. Это нужно учитывать еще на этапе выбора материала.

Чтобы защитить себя от необходимости ежегодно сооружать искрогаситель, лучше сразу же выбрать качественную нержавеющую сталь толщиной 5 мм. Это же касается и металлической сетки – она должна быть износоустойчивой, лучше из нержавейки.
Сетка для изготовления гасителя искр
Сетка для изготовления гасителя искр должна быть жаропрочной, износоустойчивой с толщиной перегородок до 5 мм

Проверку искрогасителя проводят в обязательном порядке при чистке дымохода.

к меню ↑

4 Альтернативные способы защиты от искр

Кроме установки колпака, существуют и другие способы защиты от искр:

  • Первый способ самый простой. Конец дымохода заваривают наглухо, а затем с торцов сверху просверливают множество отверстий. Так можно сделать даже установив заготовленную трубу на существующую.
  • Следующий способ – на конец дымохода приваривается металлическая сетка. Такой вариант имеет существенный минус: сетка быстро забивается, и её нужно будет вскоре менять, чтобы сохранить хорошую тягу.
  • Если в вашей местности сильные ветра, то на оголовок трубы устанавливают хороший дефлектор, он не допустит образования обратной тяги.
  • Еще один способ – уменьшить тягу. Это не самый хороший вариант, но так вы можете увеличить температуру трубы и количество вылетающих искр. Для этого создаются дополнительные колена на дымоходе.

Чтобы искры не вылетали напрямую вверх из-за высокой тяги, на трубе дымохода делается перемычка, которая смещает часть трубы в сторону. То есть создается искусственный загиб трубы с колодцем для искр в середине (см. фото ниже). В колодце делается небольшой люк для чистки.

Источники


  • https://probani.guru/pechidimohod/iskrogasitel/
  • https://kupisantehniky.ru/iskrogasitel-na-dymohod-vidy-kak-sdelat-svoimi-rukami/
  • https://v-banyu.ru/iskrogasitel-na-trubu-bani-svoimi-rukami.html
  • https://stroy-podskazka.ru/iskrogasitel/vse/
  • https://2proraba.com/banya/kak-delat-iskrogasitel-na-banyu-svoimi-rukami.html
  • https://stroimdom44.ru/kak-sdelat-iskrogasitel-na-banyu-svoimi-rukami/
  • https://oboiman.ru/ingeneer/iskrogasitel-na-dymohod-vidy-kak-sdelat-svoimi-rukami.html
  • https://kaminguru.com/dymohod/iskrogasitel-na-trubu.html
  • https://oboiman.ru/teplo/iskrogasitel-na-dymohod-vidy-ustrojstvo-posagovaa-instrukcia-izgotovlenia-svoimi-rukami.html
  • https://sovet-ingenera.com/otoplenie/o-drugoe/iskrogasitel-na-dymoxod.html
  • https://stroitelstvoban.ru/oborudovanie/iskrogasitel-dlya-bani-svoimi-rukami
[свернуть]

Рассчитайте утепление своего дома

Перейти к расчёту
Adblock
detector
