1 Общее описание

До недавнего времени обогрев помещений осуществлялся посредством конвекторного отопления, при котором в первую очередь нагревается воздух, а уже от него тепло передается людям и находящимся в помещении объектам. Ультрафиолетовое отопление работает по иному принципу – его волны сначала воздействуют именно на предметы, преобразовывая их в теплоаккумуляторы, которые в дальнейшем отдают тепло воздуху.

Находящийся в прогретом ИК-лучами помещении человек чувствует тепло со всех сторон, включая пол и потолок. Из-за этого возникает ощущение более полноценного отопления, поэтому необходимую для комфортного пребывания в комнате температуру можно снизить на несколько градусов – а это уже существенная экономия затрат на отопление.

Правда, о заметной экономии речь может идти только в том случае, если дом хорошо утеплен. Конечно, при сведенных к минимуму тепловых потерях любая отопительная система будет более экономной – но отопление инфракрасными обогревателями в этом плане отличается максимальной эффективностью, поскольку оптимальную для проживания температуру можно снизить без потерь в комфорте.

Кроме того, все обогреватели инфракрасного излучения для обогрева помещений снабжаются терморегулятором, который позволяет поддерживать заданный температурный режим. Если температура в помещении превышает верхнее допустимое значение, отопление выключается, благодаря чему удается избежать лишних затрат на электроэнергию. Когда в комнате становится холоднее, снова начинается прогрев.

к меню ↑

2 Что такое инфракрасное отопление частного дома?

Подумайте о солнце и о том, как оно нагревает предметы в летний день. Это может быть что угодно: булыжник, автомобильные сиденья, входные ворота, все эти объекты нагреваются инфракрасным излучением.

Вместо того, чтобы нагревать воздух, как делает обычный конвектор, инфракрасный обогреватель излучает энергию, которая нагревает окружающие предметы, стены и даже вас. После этого, посредством теплых предметов нагревается воздух в помещении, постепенно обеспечивая распространение тепла по всей комнате.

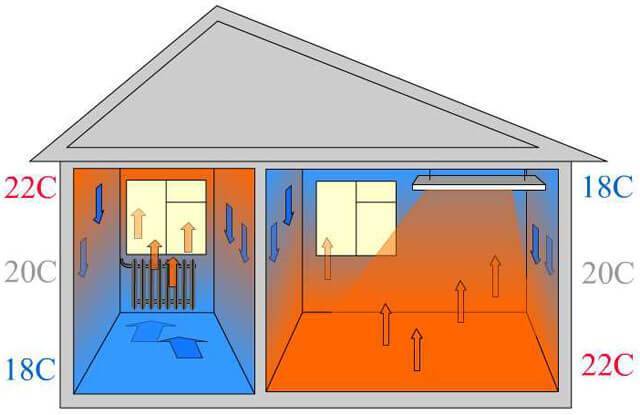

Обычные обогреватели – масляные или конвекционные нагревают воздух напрямую, не используя предметы в качестве посредников. Конечно, это достаточно просто, однако у этого способа есть несколько недостатков.

Учитывая, что горячий воздух поднимается, толкая холодный воздух вниз, в конечном итоге происходит ситуация, когда все тепло аккумулируется вверху. Человека на диване обволакивает холодный воздух, который необходимо постоянно нагревать. Это приводит к неэффективному отоплению. Зачем нам теплый воздух, если он всегда близко к потолку, в то время как мы всегда ближе к земле в объятиях с более холодным воздухом?

к меню ↑

2.1 Инфракрасное отопление частного дома плюсы и минусы

Инфракрасные нагревательные панели помогают улучшить кровообращение и укрепляют иммунитет (идеально подходит для защиты от зимнего насморка). Японские врачи используют инфракрасные нагревательные панели, чтобы помочь пациентам с сердечно-сосудистыми заболеваниями!

1. 100% естественное и здоровое тепло.

Инфракрасное отопление частного дома абсолютно естественно для нашего восприятия, ведь оно подобно солнечному свету. Организм человека предназначен для приема и излучения инфракрасных волн. Инфракрасный обогрев использует основу мягкого длинноволнового инфракрасного излучения, которое проникает в воздушные массы и нагревает твердые частицы. Если вы любите тепло солнца, то вам понравится ощущение, которое вы получите от новой инфракрасной отопительной системы.

2. Не нагревает понапрасну воздушные массы.

Инфракрасное отопление нагревает не воздух, а предметы, стены, потолок и другие элементы здания. Это основное отличие от более традиционных систем отопления, которые просто нагревают воздух. Каркас сооружения может дольше сохранять тепло, создавая лучший тепловой комфорт. В комнате не только теплее и уютнее, но также меньше пыли, так как нет восходящих и нисходящих потоков воздуха. Для страдающих астмой и аллергией – меньше загрязняющих веществ попадает в гортань при дыхании.

Инфракрасное отопление

3. Меньше сырости и плесени.

Меньше сырости и плесени, потому что инфракрасное отопление частного дома согревает стены и сохраняет их сухими. Это означает, что не будет влаги или плесени, чтобы испортить ваши стены. Вся комната прогревается равномерно и достигает одинаковой температуры.

4. Снижение потребления энергии.

Опыт показывает, что в достаточно изолированном здании, без неконтролируемых теплопотерь, и оборудованном инфракрасными системами и системами управления, можно ожидать значительного сокращения потребления энергии.

Почти 100% электроэнергии, используемой инфракрасными обогревателями, преобразуется в тепло. Инфракрасные системы отопления предлагают владельцам беспрецедентный уровень контроля над температурой и разумным использованием электроэнергии. Инфракрасное отопление частного дома обеспечивают более высокий уровень теплового комфорта.

По сравнению с газовыми или электрическими решениями инфракрасное отопление частного дома экономит от 30 до 60% годового потребления энергии. Кроме того, система отопления гораздо компактнее.

5. Нет регламентного обслуживания.

Инфракрасные обогреватели как правило, не требуют технического обслуживания или регламентных замен изнашиваемых деталей. Обогреватели используют твердотельные элементы в отличие от систем отопления на водной основе или систем с вентилятором, которые часто требуют затрат на обслуживание, проверку и ремонт.

Современные инфракрасные обогреватели и контрольные приборы учета сертифицированы в соответствии с принятыми стандартами безопасности.

6. Экологическая безопасность.

Инфракрасное отопление частного дома абсолютно не содержит выбросов углекислого газа. Если используется электричество, произведенное на гидроэлектростанции, ветряком или солнцем, можно смело утверждать, что это одна из единственных систем отопления, которая действительно может претендовать на 100% безуглеродный выброс.

Не забывайте, что предметы в комнате сохраняют тепло, оставаясь сухими. Плесень не может расти в сухих местах. Инфракрасное отопление частного дома очень эффективно в сохранении стен и потолков. Способствуют уменьшению аллергии, а поскольку ультракрасное излучение не гоняет воздух по квартире, значит отсутствует циркуляция пыли. Астматики могут вздохнуть с облегчением.

к меню ↑

2.2 Минусы инфракрасных обогревателей

К сожалению, инфракрасные обогреватели все еще всегда испускают это угрожающее оранжево-красное свечение! А главное, не всем подходит зональное отопление. Надо признать, подобная система отопления может быть далеко от идеала. Ограниченная зона тепла не подходит, если вы часто меняете местоположения.

Излучающее тепло наделено характеристиками прямолинейного распространения, поэтому группа людей не может пользоваться одним обогревателем одновременно. Существуют достаточно мощные модели, способные обогреть всю комнату, все таки их эксплуатация эффективнее, если человек находится в непосредственно на линии излучения.

Инфракрасное отопление частного дома начинает согревать моментально после включения. Обратная сторона медали – они прекращают генерировать тепло сразу же после отключения. Так как воздушное комнатное пространство фактически не задействовано в нагреве, помещение в считанные минуты охлаждается. В то же время, маслонаполненный радиатор будет продолжать отдавать тепло даже в выключенном состоянии, — нагретому маслу понадобиться время, чтобы полностью остыть.

Потребление электричества при эксплуатации инфракрасного отопления без сомнения меньше, чем масляные обогреватели, поэтому систему можно назвать экономичной. Энергоэффективность оборудования более выражена, если не стоит задачи обогревать весь дом в течение продолжительного периода.

к меню ↑

2.3 Достоинства и недостатки технологии

Приборам данной группы присущ целый ряд преимуществ:

  1. Направленная передача тепла. Основное достоинство ИК-отопления заключается, в первую очередь в обогреве самого объекта, между тем как традиционные конвекторы и радиаторы делают это через весьма неудобного посредника – воздух. Неудобство заключается в стремлении теплого воздуха улетучиться под потолок, в то время как люди, ради которых тепло и вырабатывается, по странной прихоти природы обитают в нижней части помещения. В случае с ИК-обогревателями таких курьезов не наблюдается: сначала тепловая энергия сообщается людям, животным и предметам, а уже потом от них нагревается воздух.
  2. Экономичность. Это преимущество вытекает из предыдущего: вследствие адресной передачи тепла значительно сокращаются теплопотери, поэтому ИК-отопление может сэкономить до 50% средств.
  3. Малая инерционность. Тепло от ИК-обогревателя ощущается уже через полминуты после его включения, в то время как конвектору сначала придется прогреть весь имеющийся в помещении воздух, который при естественной циркуляции (за счет конвекции) перемешивается не так уж быстро. Если человек пребывает в помещении периодически и в течение короткого времени, например, в гараже, выгода от применения ИК-отопления увеличивается в несколько раз.
  4. Эффективная работа в помещениях с большим объемом, усиленной вентиляцией и даже на улице. Создание комфортного микроклимата посредством инфракрасных конвекторов отопления или радиатора на большом складе, в крупном павильоне, в магазине с большой посещаемостью или на сварочном посту потребует огромных затрат. На открытой площадке эти приборы вообще окажутся бессильными. А вот ИК-отопление справится с задачей на ура.
  5. Экономия места. Поскольку принцип работы ИК-приборов не связан с конвекцией, они могут располагаться под самым потолком, оставляя пространство на полу совершенно свободным. Кроме того, некоторые разновидности таких устройств имеют столь малую толщину, что их присутствие можно выявить только по исходящему теплу.

А вот какие аргументы приводят противники данной технологии:

  1. Высокая эксплуатационная стоимость.Электрическое отопления, как известно, обходится гораздо дороже газового или централизованного.
  2. Ограниченное воздействие.Тепло от ИК-нагревателя получат только те объекты, которые находятся в поле его излучения. Но даже здесь комфортная зона не так уж обширна: при удалении от прибора становится заметно прохладнее, в случае приближения – наоборот, жарко. Следует, также, упомянуть тот факт, что такие излучатели воздействуют на объекты только с одной стороны, что иногда бывает неудобным.
  3. ИК-волны могут оказывать жесткое воздействие на кожу человека.

Экологичное, бесшумное и эффективное ИК-отопление все чаще применяется в частных домах. Но наверняка не все знают, что инфракрасные лучи могут негативно влиять на здоровье, особенно если система установлена неправильно. Вред инфракрасного обогревателя: так ли излучение опасно для человека?

к меню ↑

2.4 Особенности

Рабочий принцип, который использует инфракрасное отопление, совершенно отличается от традиционного отопления, где энергия тепла передается через прогретый воздух.

Здесь все наоборот – тепловая энергия преобразуется на поверхностях, попавших под волны инфракрасного излучения, что заметно снижает потери, исключив из обогрева воздух.

Это система прямого нагрева в отличие от конвекционных отопительных систем.

к меню ↑

2.5 Эффективность

Существует ряд причин, повышающих эффективность инфракрасных систем.

Первая причина – наличие лучистой энергии, выделяемой инфракрасным отоплением. Человек постоянно теряет тепло. Это выделения, дыхание, теплоизлучение. Больше всего потерь приходится на теплоизлучение через поверхность нашего тела, восполнить тепло можно обратным способом.

Интересный эксперимент провели ученые, когда создали специальные условия для испытуемых людей. Когда первоначально их поместили внутрь помещения с хорошо прогретым воздухом, но стены были специально охлаждены, то люди мерзли. При охлажденном воздухе, но прогретых до высоких температур стенах эффект был обратным – им было тепло, комфортно, некоторые отмечали появление испарины.

Причина такой реакции, ощущений испытуемых крылась в лучистой энергии, падающей на человека, далее преобразованной им в энергию тепла. Поэтому поддержание комфортных условий помещения возможно при меньших показателях температуры воздуха, чем при обычном отоплении конвекционного типа, но комфорт создается не меньший, следовательно, экономится электроэнергия.

Вторая причина — в коэффициенте обмена воздушных потоков, показателе того, сколько воздуха теряется через неплотные стыки и щели, двери, и насколько он пополняется свежим, прохладным. Отсутствие циркуляции, создаваемой конвекционными потоками, позволило получить коэффициент 0,2-0,6, а при ее наличии он превысил 4,5. Это максимальный показатель для помещений с часто открывающимися дверями, например, в магазинчике.

Кроме этого, строительные материалы способны напитываться влагой. При холоде присутствие влаги увеличивает теплопроводность стен, а если они промерзли, то еще больше. Инфракрасное отопление позволяет не допустить этого, начиная прогрев помещения со стен. Они высушиваются, влага из них удаляется, попавший вместо нее воздух улучшает теплоизоляцию. Как результат – расход энергии уменьшается.

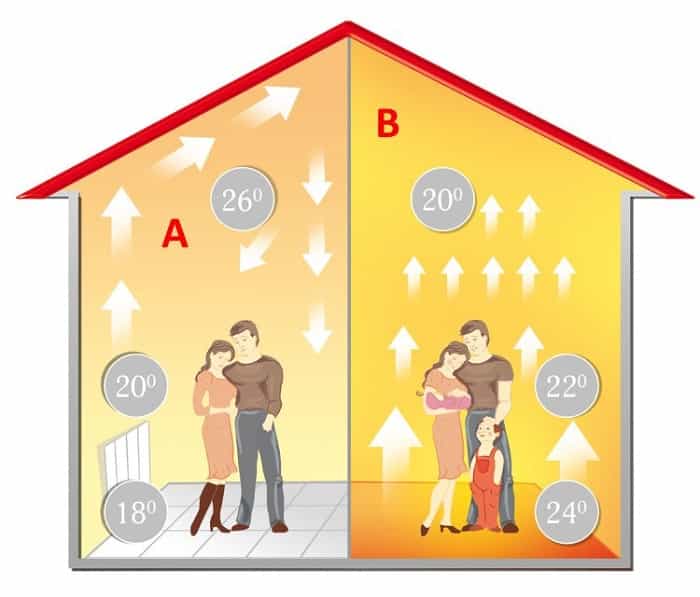

Третья причина — в меньших температурных перепадах внутри помещения по высоте. Если инфракрасное излучение позволяет снизить разницу температур до градуса, двух, например, у пола — 19°, под потолком — 20°, то при обычном отоплении это может составить 19° и 23° соответственно.

к меню ↑

2.6 Разновидности инфракрасных обогревателей

Современная промышленность для инфракрасной системы отопления производит два типа обогревателей: пленочного варианта и панельного исполнения.

Принцип работы ИК обогревателя
Принцип работы у обоих типов устройство идентичен: в основе лежит излучатель и отражатель, который фокусирует ИК лучи в требуемом направлении

Отличия между пленочными и панельными излучателями только в конструктивных особенностях. При обустройстве потолочного инфракрасного отопления применяют как пленочные излучатели, так и панели.

А вот для подогрева пола применяют только оборудование пленочного типа.

№1 — панельные обогреватели

Плоские обогревательные панели хороши тем, что позволяют сохранить площадь жилого пространства при неизменной высоте комнаты. Это очень удобно при обустройстве помещений с невысокими стенами и наклонными потолками.

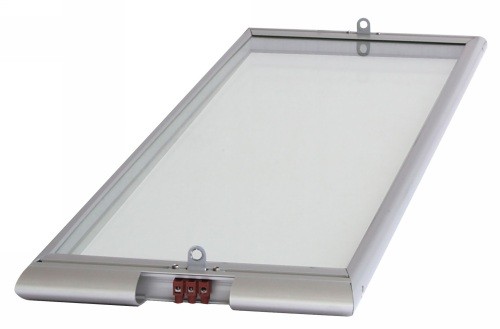

Устройство панельного инфракрасного прибора отопления
При работе ИК панелей только 10 % энергии уходит на обогрев воздуха, основная часть тепла 90% направлена на предметы

Конструктивно такие приборы включают в себя следующие основные элементы:

  • ТЭН – нагревательный элемент;
  • панель, принимающая тепло от ТЭНа и передающая энергию нагреваемым объектам;
  • изоляция, расположенная с тыльной стороны, препятствующая потере тепловой энергии;
  • пластина – отражающая электромагнитные волны от тыльной стороны прибора;
  • корпус с кабельным вводом, клеммной колодкой и т.д.

Материалом для изготовления ТЭНа может выступать керамика, кварц или вольфрам. Применяемый материал во многом определяет мощность и эффективность оборудования в целом. Сверху нагреватель прикрыт декоративным покрытием, которое и выполняет функцию излучателя инфракрасных волн.

В зависимости от способа монтажа панели бывают встроенные и навесные. Первые представляют собой гипсокартонные конструкции с нанесенной на них теплоизоляцией и встроенной графитовой нитью.

Корпус навесных панелей выполняют из термостойкого пластика или стекла, а нагревательный элемент прикрывают экраном из керамики или анодированного алюминия.

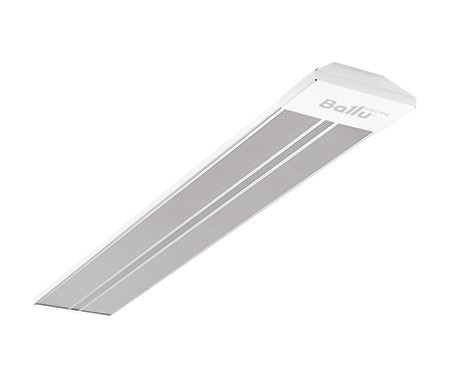

Потолочные ИК панели
Инфракрасные панели устанавливают под окном вместо привычной батареи, либо просто подвешивают на стену или потолок с помощью кронштейнов

Такие обогреватели в продаже представлены в виде традиционных панелей и более изысканных моделей, декорированных под камень или натуральное дерево. Изысканные дизайнерские изделия способны выступить достойным дополнением интерьера.

№2 — излучатели пленочного типа

Пленочные обогреватели чаще всего используют при необходимости организовать зональный обогрев. Например, при обустройстве лоджии, обустройстве рабочей зоны или создании уголка для отдыха на веранде.

Покрытия этого типа можно размещать как на полу, так и на потолке со стенами. Исключение составляют лишь натяжные потолки, выполненные из ткани или ПВХ-полотен. Для подвесных потолков производители предлагают инфракрасные излучатели кассетного типа.

Пленочные ИК маты
Такие системы обогрева представляют собой пленочные маты, в которые запаяны последовательно соединенные нагревательные элементы

Основной материал системы – нанесенный на тонкую пленку из термопласта тонкий слой графита или параллельно проложенные карбоновые нити, которые при нагревании продуцируют тепловой поток.

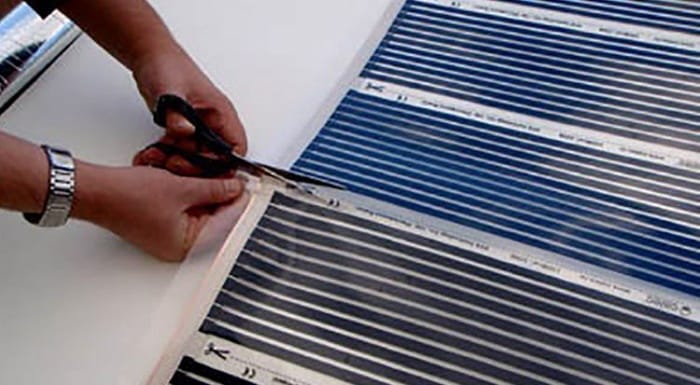

Пленочные покрытия состоят из взаимозаменяемых модулей, благодаря чему в случае выведения из строя отдельного участка его не составит труда заменить новым, не нарушая при этом целостность системы.

Для придания пленочным системам обогрева более презентабельного вида некоторые умельцы оснащают их декором. Для этого над покрытием сначала сооружают каркас из гипсокартона, сверху которого наносят декоративную отделку. Единственное условие – чтобы она не содержала металл.

Варианты дизайна пленочных обогревателей
Все больше поклонников среди ценителей качества и красоты находят пленочные обогреватели-картины, которые удачно сочетают в себе функциональность и эстетику

В усовершенствованных версиях пленочные системы ИК обогрева монтируются под слой декоративной отделки. Декоративно оформленные пленочные нагреватели относятся к числу маломощных приборов и потому применяются в основном для локального нагрева одного из участков комнаты.

к меню ↑

2.7 Виды и типы ИК обогревателей

В зависимости от объекта применения, нужных характеристик, мощности и температурного режима, могут применяться различные виды инфракрасного отопления. Мы рассмотрим самые популярные.

Точечный тип

Может использоваться как часть интерьера. По виду они напоминают лампы дневного света, могут монтироваться в разных местах на кронштейне. Греют небольшую часть помещения, используются локально. Единственный недостаток такого инфракрасного отопления — цена. Но в пересчете затрачиваемой на отопление энергии такой тип достаточно быстро окупается и все равно является выгодным как дополнение к основной системе.

Пленочный тип

Специальную ИК пленку монтируют под пол для его обогрева или же на потолок. Такая пленка не влияет на функциональность техники, а помещение нагревается равномерно. Также такую пленку можно использовать как локальный мобильный обогрев, в виде коврика. Очень удобно для создания рабочего места или в ванной комнате. ИК пленку можно монтировать под любое покрытие, даже цементную стяжку. Идеально подходит для использования в жилых помещениях.

Греющий гипсокартон

Так называются встраиваемые ИК панели в стену или потолок с отделкой из гипсокартона по каркасному методу. На тыльной стороне отделки находятся электропроводящие углеродные нити, которые дополнительно изолируются полимерным покрытием для теплоотражения. Эти панели незаменимые в интерьере. Их можно с легкостью использовать при ремонте, так же как и обычный гипсокартон. И кстати, такое инфракрасное отопление рекомендуют устанавливать в качестве резервного отопления к центральной системе.

Потолочные панели

Инфракрасное отопление такого типа считается лучшим из всех имеющихся видов на сегодняшний день. Крепление на потолке не создает никаких неудобств с ремонтом или интерьером, излучение идет сверху вниз. Можно устанавливать в отдельных зонах. К примеру, в цеху, когда нужно прогреть только рабочее пространство, без той площади, где находятся станки. При этом, пол и стены могут использоваться более функционально.

Панель представляет компактный прибор, окрашенный порошковым красителем, и помещен в металлический корпус. Такие приборы можно устанавливать под любым не натяжным потолочным покрытием. ИК панели почти неуязвимы к случайным повреждениям, опасными могут быть только протечки воды в многоквартирных домах. И еще один минус — такие приборы нагревают бытовую технику, что может вывести ее из строя. Поэтому использовать нужно рационально, внимательно подходить к вопросу выбора мощности.

Потолочные ИК обогреватели с водяным теплоносителем

В качестве теплоносителя здесь используется тёплая или горячая вода (температура от 40°С до 120°С), она передаёт тепло трубам и излучающему экрану. Такое инфракрасное отопление используется в промышленности. Можно применять как альтернативный источник энергии. Также можно использовать в режиме кондиционирования.

Настенные ИК панели

Они менее эффективны, чем напольный и потолочный тип, потому что нагретый воздух по физике всегда стремится вверх. Уменьшается эффективность и немного увеличиваются затраты на электроэнергию. Но все равно в сравнении с электрическим отоплением это в разы выгоднее. Настенные ИК панели можно использовать как дополнительный источник в особо холодных зонах.

Газовые ИК обогреватели

Такой тип работает за счет нагрева пластин из термостойкого состава, внутри которых сжигается воздушно-газовая смесь. Мощность у них самая высокая, поэтому противопоказано использование такого типа в жилых помещениях. К тому же, цена на такое инфракрасное отопление достаточно высокая, что делает их востребованными только на промышленных предприятиях или в крупных объектах типа торгового центра или спортивной площадки.

к меню ↑

2.8 Инфракрасное отопление частного дома в интерьере дома

Когда вы ищете инфракрасный обогреватель, не маловажное значение имеет то, как он выглядит в домашней обстановке. Если вы хотите, чтобы мебель и техника соответствовали друг другу, вам следует убедиться, что вы покупаете инфракрасный обогреватель, который будет соответствовать продуманному интерьеру.

Поскольку инфракрасные обогреватели не греются, их поверхность остается прохладной. Это позволяет производителю использовать широкие возможности в изготовлении модельного ряда. Многие инфракрасные обогреватели сделаны с деревянными кожухами и даже в виде картин.

Традиционный деревянный материал, скорее всего хорошо впишется во многие дома. Обычно можно выбрать различные цвета деревянного корпуса. Если дерево – не подходит к части декора дома, вы можете найти инфракрасные обогреватели сделанные из алюминия. Отделка изготавливается в различных цветах.

Для комнат, где уют остается решающим фактором декорирования, обратите внимание на проекты инфракрасных обогревателей, в виде картины. Они ежедневно будут радовать глаз, размещенные на стене, и занимая меньше места.

Если вы хотите видеть режим работы, и какая настройка нагревателя включена, следует выбрать инфракрасный обогреватель с цифровым дисплеем. Информативный дисплей показывает на какую температуру инфракрасный обогреватель. Также можно выставить время работы, если у нагревателя установлен встроенный таймер.

к меню ↑

2.9 Кварцевые элементы лучше, чем «коротковолновые» галогенные элементы?

Если вас беспокоит атмосфера, внешний вид вашего интерьера и создание более расслабляющей обстановки, инфракрасные кварцевые элементы – это всегда лучший выбор.

инфракрасное отопление

Кварцевые элементы обеспечивают комфортную температуру благодаря средневолновому излучению. Конкурентоспособные продукты с коротковолновыми галогенными элементами производят более интенсивное тепло. Но излучают при этом очень яркий и резкий свет. Напротив, средневолновые элементы эффективно нагревают пространство. Обеспечивая при этом мягкий теплый свет, который практически незаметен для глаз.

Инфракрасные обогреватели или излучающие инфракрасные обогреватели используют передачу энергии для обогрева окружающих предметов и людей. Большинство инфракрасных обогревателей используют 2 типа нагревательных элементов:

  • Кварцевые трубки. Кварцевые трубки обычно имеют нихромовый нагревательный провод. Стандартно – 80% никеля и 20% хрома, которые заключены в кварцевую трубку.
  • Трубчатый нагревательный элемент. Подобно тому, что вы наблюдаете в духовке или на плите. Цельнометаллические нагревательные элементы оснащены внутренним нагревательным проводом, который нагревает окружающую металлическую поверхность.

Портативные лучистые обогреватели обычно используют нагревательные элементы с электрической катушкой или кварцевой трубкой.  Это способствует быстрому обогреву небольших помещений – практически мгновенно.

Во время нагрева электрические излучатели излучают тепловые волны инфракрасного излучения. Точно так же, действует солнце, чтобы обогревать близлежащие объекты и людей.

Инфракрасное отопление частного дома является хорошим выбором для точечного обогрева. Обеспечивают быстрое и сфокусированное тепло в зонах их прямой видимости. Обогреватели можно использовать для обогрева целых помещений. Однако для создания равномерно отапливаемого пространства может потребоваться некоторое время.

Инфракрасные панели отопления бывают разных стилей: напольные, настольные, и настенные. Кроме того, лучистые обогреватели имеют такие функции, как:

  • ролики для облегчения передвижения;
  • программируемые таймеры для автоматического отключения;
  • средства безопасности, которые делают их безопаснее для детей и домашних животных;
  • экологичные настройки для лучшего использования энергии.

к меню ↑

2.10 Влияние на человека

Как любое другое излучение, инфракрасные волны могут быть вредны для здоровья. Степень влияния зависит от длины волны. Коротковолновые «светящиеся» обогреватели с длиной волны до 3 мкм обеспечивают быстрый прогрев открытых участков пола и поверхностей предметов, но могут привести к перегреву верхних слоев кожи, ее пересушиванию и даже ожогам. Такие излучатели используются в соляриях.

Наиболее комфортны для человека обогреватели с рабочей длиной волны более 7 мкм. Такие волны глубже проникают в организм, но не имеют обжигающего эффекта и не носят вред здоровью.

к меню ↑

2.11 Ежемесячные расходы инфракрасного отопления

При использовании любой системы отопления, каждый месяц приходится оплачивать ее эксплуатацию, не будь это газ, электричество, дрова или жидкое топливо.

Теплый потолок расходует от 10 до 20 Вт в час на 1 м² отапливаемой площади помещения. Для примера рассмотрим дом площадью 100 м².

100 м² * 15 Вт (возьмем среднюю величину) * 24 часа в сутки * 30 дней/1000 (1 кВт = 1000 Вт) =1080 кВт за месяц.

Переведем полученные расчеты в денежный эквивалент, за стоимость кВт берем тарифы на свет для населения, проживающего в Тюмени и городских населенных пунктах Тюменской области в домах, оборудованных в установленном порядке электрическими плитами и (или) электроотопительными приборами, одно-ставочный тариф на электроэнергию – 1,81 руб.

1080*1,81=1954 руб.

Расходы на отопление такого дома всего около 2000 руб. за месяц! Согласитесь, это совсем не много для отопления такого дома.

к меню ↑

3 Принцип работы и устройство ИК отопительной пленки

Основной элемент в данной конструкции это углеродное покрытия, для его нанесения применяются современные нанотехнологии, позволяющие производить печать на пленочном основании. В результате образовывается уникальная структура атомов в виде гексагональной решетки, которая настолько мала, что для описания ее размеров необходимо использовать шкалу нанометрового масштаба (этот порядок выражается в 10-9 м). Благодаря этому, материал обретает способность к излучению волн длиной 5,0-20,0 мкм, то есть находящихся в ИК диапазоне (не путать с ультрафиолетовым и ультракрасным излучением).

Напомним, что особенность данного излучения заключается в том, что при контакте с материей волновая энергия переходит в тепло. Именно поэтому такие конструкции еще называют обогревателями ПЛЭН. Данная аббревиатура расшифровывается следующим образом:

  • П – пленка.
  • Л – лучевая (лучистая).
  • Э – электрическая.
  • Н – нагревательная.

Пленка плен может производиться в рулонах или матах, их конструктивное исполнение представлено ниже.

Конструкция пленочных электронагревателей
Конструкция пленочных электронагревателей

Обозначения:

  • А – Углеродное (карбоновое) напыление, играет роль основного нагревательного элемента.
  • В – Плотное пленочное основание.
  • С – Серебряное напыление (используется в качестве проводника электротока).
  • D – Шина электропитания, изготавливается из гибкой медной ленты.
  • Е – Пленка, применяется в качестве защитного покрытия.

к меню ↑

3.1 Плюсы и минусы пленочного обогрева

Начнем с основных преимуществ:

  1. Относительно простой монтаж пленочных систем. Это безусловный плюс, ПЛЭНы обогреватели не заливаются стяжкой, что делает возможным установку этих элементов, не начиная капитальный ремонт.
  2. Пленка также легко монтируется на потолок, так и на пол или стены.
  3. Нет ограничений на отделочные покрытия, пленочный нагреватель может быть установлен под линолеум, ламинат, паркет, плитку и т.д.
  4. С учетом того, что толщина ИК покрытия не превышает 0,40 мм, теплый пол существенно не поднимется. Поэтому если организовать обогрев только одной комнаты значительного перепада не возникнет.
  5. Материал обладает низкой инерционностью, что позволяет оперативно влиять на тепловой режим в помещении.
  6. Равномерный обогрев помещения, чем у других систем теплого пола, не говоря уже о централизованном отоплении, где установлены батареи радиаторы. Перепады температуры в помещении
    Перепады температуры в помещении с централизованным отоплением (А) и системы ПЛЭН (В)
  7. Высокое КПД, соответственно, расход электроэнергии у ИК пленки значительно ниже, чем у других видов электрополов. Причем эта разница довольно ощутимая, речь идет о 20-25%.
  8. Легкая интеграция в систему «Умный дом».
  9. Практически отсутствует ЭМИ, в отличие от электрополов, особенно с одним нагревательным проводом.
  10. При повреждении одного из нагревательных элементов обогрев будет все равно производиться (за исключением поврежденного участка).
  11. Система обогрева может быть быстро и беспроблемно демонтирована без нанесения ущерба отделке помещения. Это позволяет при необходимости произвести переконфигурацию или полностью снять пленку, например при переезде.

Что касается недостатков, то к таковым можно отнести высокую стоимость оборудования по сравнению с другими видами электрополов. Помимо этого следует учитывать особенности ИК обогревательных панелей, а именно:

  • Монтаж ПЛЭН должен производиться на ровную (гладкую) поверхность, в противном случае велика вероятность повреждения нагревательного элемента.
  • Укладка должна вестись только на свободном пространстве, то есть, предметы мебели не должны находиться в месте установки ИК пленки. Это ограничение не позволяет использовать всю площадь пола. Как показывает практика, система ПЛЕН монтируется, в лучшем случае, на 70% от общей площади.
  • Не имея навыков подключить ПЛЭН с первого раза практически нереально, это связано с особенностями монтажа.
  • Установка электропола во влажных помещениях (ванной комнате или бане) нежелательна, поскольку ошибка монтажа может привести к опасным для человека последствиям.

Экономически обосновано

  • Достаточно не трудоемкий монтаж;
  • Среднемесячный расход электроэнергии на обогрев 10 кв.м составляет140 кВ в час;
  • Не требует дополнительного обслуживания.

Полностью безопасно

  • Производитель гарантирует 100% пожаробезопасность;
  • В отсутствии движения воздуха, как следствие чистота и свежесть;
  • Тепло распространяется в помещении равномерно.

Долговечно

  • Современный производитель предлагает продукцию с детализированным контролем качества;
  • Срок службы плёночного инфракрасного обогревателя – 50 лет.

Удобство обслуживания

  • Возможность использовать систему климат-контроля с помощью терморегулятор;
  • Дистанционное управление.

Эстетичный вид помещения

  • Инфракрасный обогреватель пленочный обогреватель заменит радиаторы отопления и освободит пространство;
  • после монтажа декорируется любым строительным материалом ,в том числе натяжными потолками.

Сводная таблица:

Газовый котел Твердотоплевный котел Злектрический котел Пленочный инфракрасный обогреватель
КПД = 85% 80% 80% КПД = 98%

Примерная стоимость на проектирование, монтаж из расчета 150 м2

415 тыс.руб. 230 тыс.руб. 160 тыс.руб 190 тыс.руб

Ежемесячные затраты на дом из расчета 150 м2

3,5-4,5 тыс.руб. 3,5-4,5 тыс.руб. 6,5-9,7 тыс.руб 1,3-2,5 тыс.руб.
Возможность установки экономичного режима, но высокая энерционность системы дает малую экономию Отсутствует возможность установки экономичного режима Возможность установки экономичного режима без ощутимой экономии Возможность установки экономичного режима. Малая инерционность в сочетании с автоматизацией позволяют снизить затраты до 30%
Средняя надежность Низкая надёжность Низкая надёжность Высокая надёжность (класс защиты IP67, не боится перепадов напряжения, пожаробезопасная)

к меню ↑

3.2 Сфера применения

Несмотря на то, что некоторые производители ПЛЭН позиционируют свою продукцию как альтернативу центральному отоплению самостоятельное использование той системы для обогрева зимой дачи, дома, магазина, склада или зданий другого типа экономически невыгодно. Для этого лучше использовать водяной котел и трубчатый обогреватель для теплого пола, несмотря на то, что монтаж такого оборудования значительно сложнее. Что касается промышленных и производственных помещений, для них больше подходят газовые излучатели.

Газолучистое отопление цеха
Газолучистое отопление цеха максимально эффективно при потолочном расположении

Идеальная сфера применения ИК пленок – вспомогательная система отопления, которая используется для подогрева детской, лоджии, французского балкона или полов частного дома.

Данная система также может использоваться для отопления небольших вспомогательных помещений, например гаража, птичника или курятника, подвала и т.д. Нередко ПЛЭН используется в качестве обогревателя грунта в теплице из поликарбоната.

Учитывая выше изложенные факты можно констатировать, что Эффективность ПЛЭН снижается при увеличении площади обогрева.

к меню ↑

3.3 Основные технические характеристики

Несмотря на большое число производителей ПЛЭН, основные параметры их продукции довольно схожи, приведем основные из них:

  • Характеристики питания: 220-240 В переменного тока, с частотой 50 Гц.
  • Максимально мощность ≈ 200 Вт/м2.
  • Среднесуточная мощность — 25-65 ВТ/м2.
  • Допустимая температура нагрева 150°С, точка плавления 250°С.
  • Температура нагревательных элементов — 45-50°С.
  • Ширина 0,50-1,0 м.
  • Длина рулона – до 50 м.
  • Максимальная длина укладки – 8 м.
  • Толщина – до 0,4 мм.
  • Инертность нагрева – не более 3 минут.
  • КПД до 90%.

к меню ↑

3.4 Выбор производителя

Характеристики ПЛЭН примерно одинаковые, поскольку используется одна и та же технология производства, поэтому утверждения о преимуществах того или иного бренда не всегда достоверны. Хорошо зарекомендовал себя ПЛЭН завода «Зебра», в частности ЭВО 300, купить эту пленку можно практически любом крупном городе, хоть Хабаровске или Иркутске. Также много хороших отзывов об обогревающих пластинах Фракарро и Ориент.

Правда следует учитывать, что энергосберегающие технологии и не стоят на месте, поэтому на рынке регулярно появляются новинки, позволяющие понизить теплопотери, а соответственно и потребление электроэнергии. Поэтому при проектировании систем альтернативного отопления следует внимательно изучить этот вопрос.

к меню ↑

3.5 Про пользу и вред

Завершая тему, следует упомянуть о мифах, в которых рассказывается, что ИК отопление дома наносит вред здоровью человека. Это абсолютно неверно, такие системы более безопасны, чем микроволновые плиты. Что касается пользы, то говоря правду, ее значение также сильно преувеличено в маркетинговых целях.

к меню ↑

3.6 Монтаж на пол, потолок, стены

Теперь, когда мы получили общее представление о ПЛЭН, можно перейти к описанию установки. Прежде, чем преступать к процессу, необходимо спланировать размещение пленки по поверхности пола. Как мы помним, пленка должна быть размещена только на свободных участках. Рекомендуем сделать план помещения, указать на нем расположение мебели и ИК покрытия.

Пример плана укладки ИК пленки
Пример плана укладки ИК пленки с учетом интерьера комнаты

Исходя из результата, несложно рассчитать площадь пленки, а зная ее ширину – длину ленты. После этого производим расчет мощности, это позволит не только подобрать автоматический выключатель, но и оценить рентабельность такого отопления.

Расчет мощности

Зная общую площадь нагревателя ПЛЭН, производим расчет максимальной мощности. Например если для отопления дома необходимо 100 м2, то максимальная нагрузка составит 20 кВт, а ток чуть больше 90 А (I=P/U), что довольно много для бытовой электросети. Среднесуточное потребление будет порядка 2.5-6.5 кВт. То есть, при 10 часах работы, такая система будет потреблять в сутки от 250 до 650 кВт/ч, а это очень дорогое удовольствие. Как видите, простейший расчет еще раз говорит о том, что использовать ИК пол в качестве основного отопления невыгодно.

В сети можно найти ресурсы с онлайн калькулятор, позволяющем существенно упростить процесс расчета.

Алгоритм действий при укладке теплого ИК пола

Сделав расчеты и убедившись, что их результаты устраивают, приступаем, непосредственно, к укладке. Ниже представлена типовая схема монтажа.

Схема укладки ПЛЭН
Схема укладки ПЛЭН

Будем исходить из того, что поверхность пола выровнена и очищена мусора и пыли, а все необходимые материалы уже приобретены. В этом случае алгоритм действий будет следующим:

  1. Устанавливаем терморегулятор на заранее выбранное место (собственно, этот пункт может быть выполнен позже, перед подключением уложенной пленки).
  2. Первичное основание укладываем теплоизолятор, желательно, чтобы он был с отражающим слоем. Если монтаж производится на бетонное покрытие, то рекомендуется в первую очередь постелить гидроизоляцию, в качестве которой может выступать пластиковая пленка. Чтобы зафиксировать термо- и гидроизоляцию используем монтажную ленту.
  3. Производим нарезку и раскладку ПЛЭН согласно составленному ранее плану. Близко к стене пленку не укладываем, оставляем отступ 10,0-15,0 см, чтобы было можно установить плинтус. Помним, что максимальный по длине отрезок не должен превышать 8-ми метров. Разрезы нужно выполнять только в указанных местах, они могут быть отмечены пунктиром или символом виде ножниц. Пленка режется только в отмеченных для этого местах
    Пленка режется только в отмеченных для этого местах
  4. Производим укладку нарезанных фрагментов таким образом, чтобы медные токопроводящие шины находились снизу. Следим, чтобы не было перехлестов. Укладка встык или с зазором между фрагментами допускается. Пример правильной укладки
    Пример правильной укладки

Как и теплоизоляцию, фрагменты можно фиксировать монтажной лентой.

  1. Производим подключение. Этот процесс требует более детального описания. Очередность действий следующая:
  • В первую очередь отмеряем длину монтажных проводов и производим зачистку их концов на длину 10-12 мм.
  • Берем идущий в комплекте к пленке контактный зажим и вставляем зачищенный конец провода в хвостовик. Контактные зажимы для подключения ИК пленки
    Контактные зажимы для подключения ИК пленки
  • Производим установку зажима на медную ленту и обжимаем его, после чего изолируем. Установка и изоляция зажима
    Установка и изоляция зажима
  • Соединяем между собой фрагменты таким образом, чтобы они подключались параллельно. Схематическое изображение подключения фрагментов
    Схематическое изображение подключения фрагментов
  • Устанавливаем термодатчик (входит в комплект). Он должен находиться на угольном покрытии. Желательно располагать его в таком месте, которое будет менее всего подвергаться нагрузке.
  • Подключаем датчик и ПЛЭН к терморегулятору. Схема подключения должна быть приведена в руководстве к прибору.
  • Тестируем собранную систему. Включаем обогрев и устанавливаем необходимую температуру. Если нет искрения, контакты не нагреваются, а система отключается при достижении заданной температуры, то можно констатировать, что подключение инновационного напольного отопителя выполнено правильно.
  1. После подключения, производится установка отделочного покрытия. После этого монтаж системы можно считать завершенным.

к меню ↑

4 ПЛЭН отопление технические характеристики, цена, достоинства и недостатки

Инфракрасный теплый потолок, цена на который различна, имеет свои технические характеристики, которые можно собрать в одну сводную таблицу, приведенную ниже.

Параметр Заявленные данные производителей
Материал изготовления Специальный сплав для нагревательного элемента, а изоляция выполнена из трехслойного ПЭТ. В роли отражателя выступает алюминий.
Масса 1 м² 550 г
Толщина 0,4 мм
Самая большая температура нагрева 45 ⁰С
Потребляемая мощность 150 или 175 Вт на м²
КПД Около 98%
Срок эксплуатации Не менее 50 лет

Помимо общих значений, могут быть различия по плотности мощности от 100 до 150 Вт/м². выбирать данный параметр следует исходя из высоты потолка.
16 лучших инфракрасных обогревателей
ПЛЭН применим и для обогрева парников в зимний период, только монтируется по-другому

Так, при высоте до 3 м применима мощность 125 Вт/м², а от 3 до 4,5 м необходимо покупать пленку с показателем в 150 Вт/м². На данный параметр при выборе влияют не только потолки, но и средний показатель отрицательной температуры. Чем он ниже, тем больше надо мощности обогрева.

к меню ↑

4.1 Стоимость

Рассмотрев технические характеристики ПЛЭН отопления, цену на некоторые варианты приведем в таблице ниже, чтобы было на что ориентироваться при планировании обогрева частного дома.



Наименование Изображение Характеристики пленки Цена за 1 м², руб.

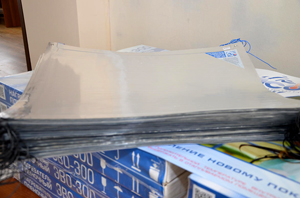

«Зебра» ЭВО-300PRO – 0,6×0,5 16 лучших инфракрасных обогревателей Размер нагревателя 600 на 500 мм 360
Толщина Не менее 1 мм
Частота тока 50 Гц
Мощность 66 Вт
«Зебра» ЭВО-300PRO – 4,2×0,5 16 лучших инфракрасных обогревателей Размер нагревателя 4,2 на 0,5 см 2500
Толщина Не менее 1 мм
Частота тока 50 Гц
Степень защиты IP 44
Греющая пленка ТМ 0,5 х 1,25 Размер нагревателя 0,5 на 1,25 м 440
Толщина 0,34 мм
Частота тока 50 Гц
Степень защиты IP 44
Гарантия 10 лет

к меню ↑

4.2 Что представляет собой проект отопительной системы

Для проектирования учитываются площадь отапливаемых помещений, мощность котла и вероятные теплопотери. Подсчитывается количество батарей в каждой комнате и протяжённость труб. Имеет значение также количество окон, дверей и характер стеновых материалов.

Подробные расчёты позволяют оптимально расходовать средства и в дальнейшем минимизировать затраты на обслуживание системы. В систему отопления можно включить нагрев воды.

Занимаясь проектированием системы, необходимо учитывать и климатические особенности региона. К примеру, в условиях крайнего севера жидкотопливный котёл будет неэффективным, так как его топливо теряет способность воспламеняться уже при минус тридцати градусах.

к меню ↑

4.3 Альтернативное и традиционное отопление загородного дома цены и варианты

Рассмотрим основные виды топлива, которые можно использовать для обогрева частного домовладения в наших широтах:

  • дрова и уголь;
  • мазут, дизель, бензин, отработка;
  • сетевой и баллонный газ;
  • электроэнергия (сетевая, солнечная или ветровая);
  • геотермальная энергия.

Подбирая тип отопления, важно учитывать финансовые возможности семьи на приобретение и эксплуатацию системы, доступность топлива и возможность совмещения разных видов топлива

к меню ↑

5 Критерии грамотного выбора оборудования

Главное, на что стоит ориентироваться при выборе нагревательных элементов – их конструктивное решение и эксплуатационные параметры. Чтобы рассчитать оптимальную мощность, воспользуйтесь классической формулой, взяв за основу, что на обогрев 10 метров площади требуется в среднем 1,2кВт.

Встречаются в продаже и мобильные установки, которые удобно использовать для временного обогрева, размещая в нужном месте помещения и при необходимости вынося на участок. Они работают как от электричества, так и на газу.

Переносная модель ИК обогревателя
Такой переносной ИК обогреватель способен эффективно обогреть зону радиусом в 2,5 метра, наполнив пространств комнаты комфортом и теплом

Если сравнивать модели напольного и потолочного типа, то разница между ними будет несущественна, поскольку в любом случае в первую очередь будет прогреваться пол и нижняя часть стен, а теплый воздух все равно станет подниматься вверх. По этой причине смотрите лишь на то, насколько удобно будет размещать оборудование на потолке или полу.

Удобны в работе модели со встроенным термодатчиком: при понижении температуры в комнате ниже установленной отметки оборудование автоматически включается, а при достижении выставленного значения – отключается.

Предпочтение также стоит отдавать устройствам, конструкция которых позволяет корректировать наклон направления излучения.

Оборудование с терморегулятором
При выборе изделия обратите внимание на наличие терморегулятора, с помощью которого удобно задавать определенный режим и экономить тем самым расход электроэнергии

В целом при выборе обогревательных элементов нужно руководствоваться параметрами изделия, материалами, из которых построен дом, наличием другого типа отопительной системы, и, конечно же, своими финансовыми возможностями.

Но не стоит соблазняться на изделия с неоправданно низкой стоимостью. В стремлении уменьшить себестоимость продукции некоторые производители делают это в ущерб качеству, экономя на контактах и используя низкокачественные провода.

к меню ↑

5.1 Важные параметры выбора

Итак, вы определились с видом обогревателя и местом его установки. Теперь можно детально ознакомиться с техническими характеристиками, которые вам предстоит сравнить при выборе конкретной модели.

Тип нагревательного элемента

  • Галогенный – внутри прибора установлена галогенная лампа с нитью накала из вольфрама или углеволокна. Характерной чертой обогревателя является излучение не только тепла, но и света. Однако у галогенных инфракрасных обогревателей есть значительный недостаток – короткие ИК-волны, которые вредны для человека. Поэтому не рекомендуется использовать их в жилых помещениях.
  • Карбоновый – обогреватель имеет кварцевую трубку с карбоновой нагревательной спиралью. Обеспечивается очень быстрый нагрев и КПД свыше 90%. Однако карбоновый нагревательный элемент не рекомендуется для длительного обогрева из-за высокого потребления энергии и небольшого ресурса – срок службы составляет в среднем 2 года. Кроме того, людям, страдающим аллергией и астмой, не следует приобретать такую модель домой.
  • Керамический – нагревательный элемент заключен в керамическую оболочку, поэтому в процессе нагрева свечения нет. Вдобавок это делает его довольно прочным. Устройство быстро нагревается и остывает, а главное – совершенно безвредно для человека. Часто керамические инфракрасные обогреватели применяют в медицинских учреждениях, косметологических кабинетах, саунах и оздоровительных комплексах. К достоинствам относят экономичное энергопотребление и долгий срок службы.
  • Микаметрический – нагревательный элемент состоит из металлических трубок и конструктивно похож на керамический. Очень надежен, способен обеспечить эффективный и безопасный обогрев. Отлично подходит для установки в жилых помещениях. Однако есть небольшой недостаток – в процессе нагрева возникают характерные потрескивания из-за разницы температур стальной спирали и корпуса.

1006454

Тип питания

Наиболее распространены электрические модели, которые можно использовать в квартирах, частных домах, на дачах – везде, где есть возможность подключения к электричеству. Производители предлагают модели для однофазной и трехфазной сети. Последние находят применение в производственных цехах, мастерских, автосервисах и т.д. Приборы инфракрасного нагрева встречаются также среди газовых обогревателей. Работают от баллона с сжиженным газом и удобны там, где нет возможности подключения к электросети. Часто ими отапливают рабочие площадки, теплицы, веранды и участки на открытом воздухе. Конструктивной особенностью уличных обогревателей является пластина в верхней части корпуса, которая препятствует устремлению теплового излучения вверх. К примеру, модель с тепловой мощностью в 13 кВт способна нагревать вокруг себя пространство в радиусе 6 м до температуры в 25 °С при температуре окружающей среды в 10 °С.

Мощность

При выборе инфракрасного обогревателя необходимо смотреть на его тепловую мощность и сопоставлять ее с площадью участка или помещения, которое предстоит отапливать. Принято считать, что на 10 кв. м приходится 1 кВт тепловой мощности при хорошей теплоизоляции здания и условии, что отопительный прибор является единственным источником тепла. Например, для площади в 20 кв. м нужен прибор мощностью в 2 кВт. Если же обогреватель будет дополнительным источником тепла, можно взять прибор с меньшей мощностью. Например, в комнату площадью 10 кв. м подойдет модель на 0,6 кВт. Этот вариант более экономичный.

Количество режимов нагрева

У разных моделей может быть от 1 до 4 режимов нагрева. Это дает возможность выбрать оптимальную мощность обогрева исходя из потребностей в тепле. Например, у прибора с 3 режимами можно устанавливать показатель на 0,3; 0,6 или 1,2 кВт. Частичная мощность не только обеспечивает комфортный обогрев, например, ночью, но и позволяет в 2 – 3 раза снизить энергопотребление.

Возможности управления

Как правило, большинство моделей инфракрасных обогревателей имеют очень простое управление – есть кнопка включения/выключения и регулятор мощности при наличии нескольких режимов. Однако у некоторых устройств может быть предусмотрен таймер, который будет полезен для автоматического включения в определенное время. Многие модели оснащаются термостатом, который поддерживает температуру на заданном уровне, по мере необходимости включая и отключая технику. Это удобно, к примеру, в оранжереях, теплицах и других местах, где пользователь не может присутствовать постоянно, а тепло поддерживать необходимо. Для потолочных и настенных моделей, которые устанавливаются выше человеческого роста, полезным дополнение будет пульт дистанционного управления. Учтите, что иногда пульт приходится покупать отдельно, поэтому заранее поинтересуйтесь, есть ли подходящий для выбранной вами модели обогревателя.

spit
900249

к меню ↑

6 Выбор оборудования и материалов

Подключение инфракрасного пола осуществляется по следующей схеме:

  • подготовка основания;
  • крепление изоляционного материала;
  • укладка пленки/матов;
  • установка защитного материала;
  • настил покрытия (со стяжкой или без).

Как укладывать инфракрасный теплый пол, зависит от вида отопительной системы. Различают пленочные и стержневые конструкции. Основой первых является нагревательный углеродный или биметаллический элемент, подающий в помещение ИК лучи и анионы. От внешних воздействий он с обеих сторон защищен дополнительными слоями. Выпускается материал в рулонах определенной ширины и длины. Теплый пол инфракрасный пленочный укладывается в кратчайшие сроки. Из всех систем обогрева он наиболее экономичный в плане размеров и нагрузки на перекрытие. Кстати, пленку можно использовать и для стен с потолками.

Основой стрежневых конструкций являются гибкие карбоновые стержни, соединенные проводом. Они поставляются в виде матов, внешне немного напоминающих веревочную лестницу. Монтаж инфракрасного пола такого типа может проводиться как с чистовой стяжкой, так и без нее. Преимуществами стержневых систем являются способность саморегуляции и возможность установки в помещениях высокой влажности. То есть, пленку нельзя класть на участках, где будут стоять тяжелые предметы, или в ванной, а маты – можно.

Укладка инфракрасного теплого пола в обоих случаях осуществляется по вышеприведенной схеме. Повреждения покрытия тоже устраняют одинаково: путем замены проблемного участка (полосы или мата). Стержневые системы стоят значительно дороже пленочных. Расход энергии у них примерно сопоставим, и напрямую зависит от качества работы термостата и датчика температуры.

к меню ↑

6.1 Терморегулятор

Схема подключения инфракрасного теплого пола через терморегулятор является классической. Есть вариант активировать нагревательные элементы напрямую через сеть, подсоединившись к щитку, но такое решение сложно назвать практичным. Во-первых, приходится каждый раз включать/отключать систему, что само по себе неудобно. Во-вторых, ручное управление приводит к неоправданным расходам энергии.

Подключение инфракрасного теплого пола к терморегулятору стоит не так дорого, поэтому подобное устройство ставят практически всегда. Используя температурные датчики, термостат автоматически вырубает или активирует систему. Регулятор может быть:

  • электромеханическим;
  • электронным;
  • программируемым.

Если вам нужно решить, как подключить инфракрасный теплый пол к программируемому регулятору, имеет смысл обратиться за помощью к специалистам. Это дорогостоящие и сложные приборы, которые весьма чувствительны к любой ошибке. Такое устройство способно управлять системой согласно заданной программе. Подобные модели помогают расходовать энергию наиболее рационально.

Если монтаж ИК теплого пола производится в техническом помещении, ванной или на балконе, вполне подойдет дешевый и надежный электромеханический регулятор. Электронные термостаты – «золотая середина» в плане стоимости и функциональных возможностей, поэтому всегда пользуются стабильным спросом. Устанавливают терморегуляторы обычно на стене, на высоте 1,0-1,5 м. Мощность устройства определяется параметрами отопительной системы. Для каждой комнаты рекомендуется задействовать отдельный термостат.

к меню ↑

6.2 Финишное покрытие

Монтаж и подключение инфракрасных теплых полов должны осуществляться с учетом финишного покрытия. Данное оборудование можно считать универсальным. Оно подойдет для обогрева плитки, паркета, керамогранита, ламината, а также мягких ковролина и линолеума. Для систем отопления, размещаемых в ванных, туалетах, на кухнях, как правило, выбирают плитку. Если вы планируете делать установку инфракрасного теплого пола самостоятельно, то в этом случае лучше укладывать маты. Генерируемые ими лучи легко проходят сквозь стяжку и плотный материал поверхности. Плитку можно настилать и на пленочные конструкции.

к меню ↑

7 Как рассчитать мощность ИК нагревателей

В этом разделе речь пойдет в основном о потолочных обогревателях, которые планируется использовать как основное отопление помещения.

Если площадь комнаты достаточно большая, а потолок не слишком высок, как это часто бывает в неотапливаемых загородных домах, имеет смысл вместо одного мощного обогревателя установить несколько менее мощных. Это позволит, во-первых, сделать обогрев более равномерным, а во-вторых, исключить вероятность перегрева отдельного участка пола.

Общая рекомендация по суммарной мощности нагревателей — 80-100 ватт на квадратный метр площади. Понятно, что это значение приблизительное, на него может повлиять множество факторов: высота потолка, теплоизоляция стен и многое другое. Но как точка отсчета такая величина вполне годится.

Что касается остальных видов обогревателей, для них расчет мощности смысла не имеет, потому что они используются только для дополнительного обогрева.

к меню ↑

7.1 Расчёт мощности Инфракрасного отопления

Самостоятельно выполнить расчёт требуемого оборудования несложно. На 10 м2 площади при потолках 2,5-3 м для дома с хорошей теплоизоляцией требуются инфракрасные потолочные нагреватели мощностью 1 кВт. Более строгие цифры можно получить, используя данные конкретного прибора. Разумеется, о постоянном потреблении электричества речь не идёт: при эксплуатации оборудование, поддерживая заданный режим, работает приблизительно 20 минут из каждого часа. Эффективное электропотребление для дома с площадью 55 м2 составляет около 2 кВт, а это совсем немного!

к меню ↑

8 Лучшие модели

Разные производители в Европе и России выпускают оборудование для обогрева дома. В данном рейтинге инфракрасных обогревателей отобраны лучшие модели, собравшие положительные отзывы покупателей.

к меню ↑

8.1 1 место — Ballu BIH-AP4-0.8-W

Инфракрасное отопление 8

Стоимость данной модели — в районе 3000 рублей. Этот обогреватель предназначен для отопления площади 16 квадратных метров, подключается к системе 220/230 В и устанавливается на рекомендуемой высоте в 2.4–3.5 метра, его мощность — 800 Вт.

По отзывам узнаем, что это эффективная и качественная модель, которая прогревает помещение достаточно быстро. В комплекте идут прочные кронштейны — с их помощью прибор можно поворачивать. В основном данная модель используется как дополнительный источник обогрева в каком-либо помещении, но также подойдет для гаража и для установки на улице — влагозащищенный корпус не даст дождю его испортить.

к меню ↑

8.2 2 место — Almac ИК5

Инфракрасное отопление 9

Эта инфракрасная батарея отопления обладает меньшей мощностью в 500 Вт. Она эффективно отапливает 10 квадратных метров, поэтому в единичном экземпляре используется как дополнительный источник тепла. Впрочем, три подобных модели легко справятся с отоплением большой гостиной или зала.

Судя по отзывам, устройство эффективно справляется со своей задачей, легко крепится к стене или подвешивается на потолок, просто регулируется — днем достаточно установить 23 градуса, ночью — 20. Единственный недостаток — сложность подключения. И хотя в инструкции указано, как установить инфракрасный обогреватель, в комплекте не идут провода и терморегулятор, поэтому без соответствующих знаний и опыта его не подключить — придется звать специалиста, но на это можно закрыть глаза, с учетом низкой цены в районе 2500 рублей.

к меню ↑

8.3 3 место — Пион Thermo Glass П-10 (7000 рублей)

Инфракрасное отопление 10

Модель — от российского производителя «Пион», ставшим популярным на российском рынке. Мощность – 1000 Вт, площадь обогрева — 20 м². Подключается устройство через обычную розетку 220/230 В, оснащен электронным управлением, термостатом, что позволит точно регулировать мощность — температуру нагрева. Также он получил защиту от перегрева, что обеспечивает минимальную безопасность и повышает срок его службы. Предусмотрена установка инфракрасного обогревателя на потолок — на высоту 2.3–3.5 метра.

По отзывам модель эффективна: быстро нагревает окружающие предметы, работает бесшумно и обеспечивает мягкое и приятное тепло. Это преимущество, так как некоторые модели греют агрессивно.

Недостаток — комплектация и высокая цена. Модель ощутимо дороже аналогичных обогревателей, а в комплекте не идет никаких кабелей. Также за устройством нужно ухаживать — если систематически не протирать с него пыль, то со временем появляется запах гари.

На рынке также представлено много некачественной продукции с обозначением «CE». В одном случае это обозначает «Conformite Europeenne», в другом — «China Export». Старайтесь выбирать надежное оборудование, так как отопительные приборы в доме всегда несут определенную опасность.

к меню ↑

9 Отопление своими руками

Простота устройства бытовых обогревателей и применение обычных электротехнических комплектующих позволяет смонтировать инфракрасное отопление своими руками. Некоторые виды панелей для потолочного отопления имеют стандартные размеры плит подвесного потолка типа «Армстронг» и их установка заключается только в подключении к электропроводке.

Установка настенных или потолочных панелей требует минимального навыка в работе с инструментом. Производители, как правило, комплектуют свои нагреватели всеми установочными изделиями и подробной инструкцией. При монтаже инфракрасного потолка следует только учитывать рекомендации по высоте установки от уровня пола и расстояние до потолочного покрытия.

к меню ↑

9.1 Установка отопителей под потолком

Чтобы выбрать в комнату подходящий для инфракрасного потолка источник тепла, необходимо определиться с его мощностью. От нее зависит напряжение питания и схема включения прибора. Для мощности более 1,5 кВт как правило требуется трехфазная проводка напряжением 380 вольт, а она есть не в каждом доме. Вместо одного излучателя часто имеет смысл установить два или три локальных обогревателя меньшей производительности.

Следует помнить, что изготовитель в документации обычно занижает величину потребления мощности и, напротив, завышает размер обогреваемого помещения. Выражается это в том, что и мощность, и площадь комнаты указывается для режима работы в межсезонье, то есть когда потолочное отопление включается только для поддержания комфортной температуры. Большой минус такой системы в том, что для работы в зимний период потребление электроэнергии будет в несколько раз больше, а обогреваемая площадь как минимум в два раза меньше, чем указано в документации.

Гораздо более равномерное и экономичное потребление электроэнергии имеет пленочное отопление, предназначенное для пола.

к меню ↑

9.2 Схема пленочного устройства ИК отопления

  • 1 этап. Монтаж теплоотражающего экрана
  • Первоначально устанавливается на всю потолочную поверхность помещения фольгированный теплоотражающий экран (фольгоизол, пенофол, и пр.).Этим достигается почти двукратное  увеличение теплового потока вниз. При недостаточной теплоизоляции лучше использовать утеплитель 10-миллиметровой толщины, иначе достаточно утеплителя толщиной 5 мм.
  • На деревянную поверхность крепление производится металлическими скобами, обычным мебельным степлером.
  • На бетонном перекрытии ставится крепеж с шагом 0,5 метра. Чаще всего это деревянная обрешётка. Полосы крепятся с нахлёстом 2-3 см с последующим проклеиванием стыков фольгированным скотчем.

Совет: работаете в одиночку, или с помощником, легче использовать рулонный теплоизоляционный и пленочный материал шириной 60 см: проще удерживать и меньше получается ошибок.

  • 2 этап. Установка плёночных нагревателей.
  • Заранее рассчитанное количество нагревательных элементов крепится аналогично теплоотражающему материалу. Надо только скобы или иной крепёжный элемент устанавливать в специально выделенные места, чтобы не повреждалась инфракрасная пленка для потолка в других точках.
  • 3 этап. Электромонтаж.

к меню ↑

9.3 Подключение отдельных элементов

  • Сечение проводов выбирается соответственно общей мощности подключаемых нагревателей.
  • Все провода скрываются в кабель-канал.
  • Терморегуляторы монтируются в каждом помещении на высоте 1,1 – 1,4 м. При небольшой, до 5 м2, отапливаемой площади, они подключаются «в разрыв» линии.
  • Большей площади требуется соответственно обогреватель высокой мощности, и терморегулятор подключается исключительно через магнитный контактор.
  • Магистрали, спрятанные в гофре, проходят до распределительного щита, в котором силовые и управляющие провода подключаются к автоматам и магнитным контакторам.
  • Первое тестирование системы производится после подключения общего «Ввода».

к меню ↑

10 Советы и рекомендации

Перед тем, как начать процесс монтажа системы ИФ-отопления, нужно изучить рекомендации:

  • Следует собрать необходимые данные о площади сооружения, теплоизоляции, мощности, которую будет потреблять прибор.
  • До установки рекомендуется провести проверку максимального напряжения в сети постройки.
  • Не рекомендовано монтировать ИФ-обогреватели в зоне постоянного нахождения жильцов.
  • В процессе установки требуется соблюдать минимальную дистанцию меж поверхностей и ИФ-обогревателем.

Невзирая на явную пользу такой системы отопления, нужно заранее тщательно изучить вопрос монтажа. Сведения об эффективности такой отопительной системы разнятся, потому необходимо проконсультироваться со специалистами.

Рассчитайте утепление своего дома

Перейти к расчёту
Adblock
detector
