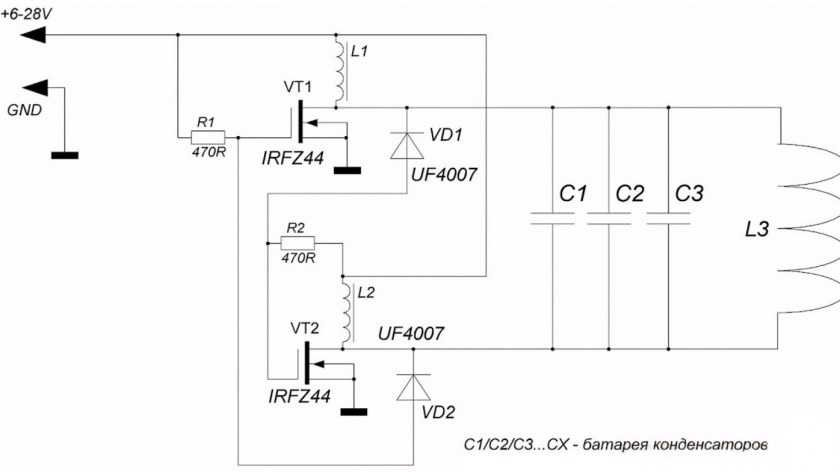

    2. Конструкция из транзисторов
    3. Индуктор
    4. Генератор
    5. С графитовыми щётками
    6. Прибор на лампах
    7. Правила использования
    8. Охлаждение схемы
    9. Процесс сборки
    10. Меры безопасности при работе
  7. Некоторые особенности систем индукционного отопления дома
    1. Схема универсального генератора
    2. Канальное плавильное устройство
    3. Достоинства плавления
    4. Реализация в бытовых условиях
  8. Нюансы
  9. Несколько слов о безопасности

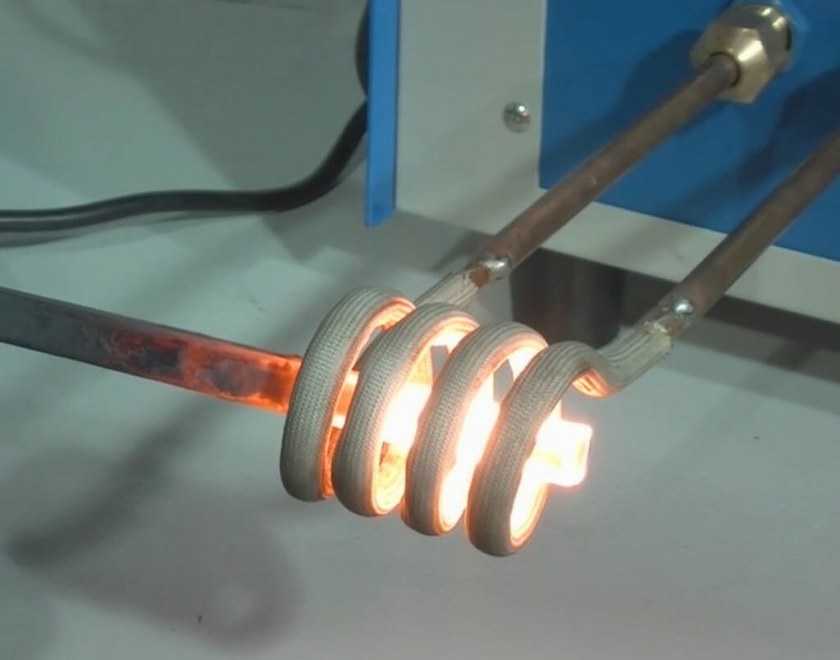

1 Принцип функционирования прибора

Индукционная плита не сможет функционировать без трех основных элементов, к которым относятся:

  • Индуктор.
  • Генератор.
  • Нагревательная часть.

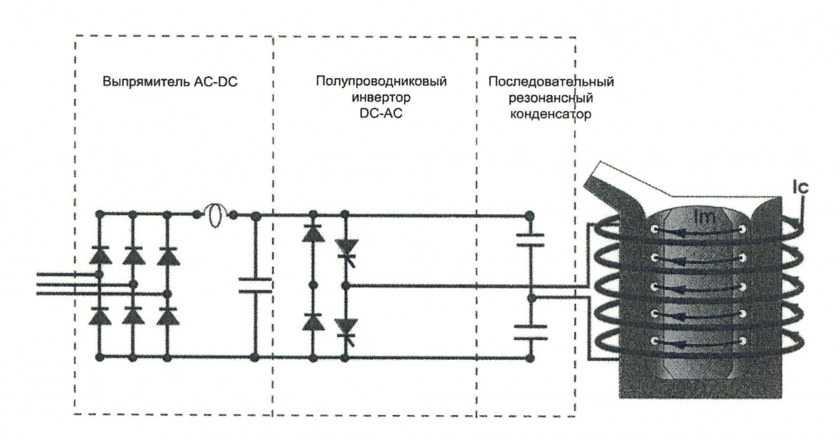

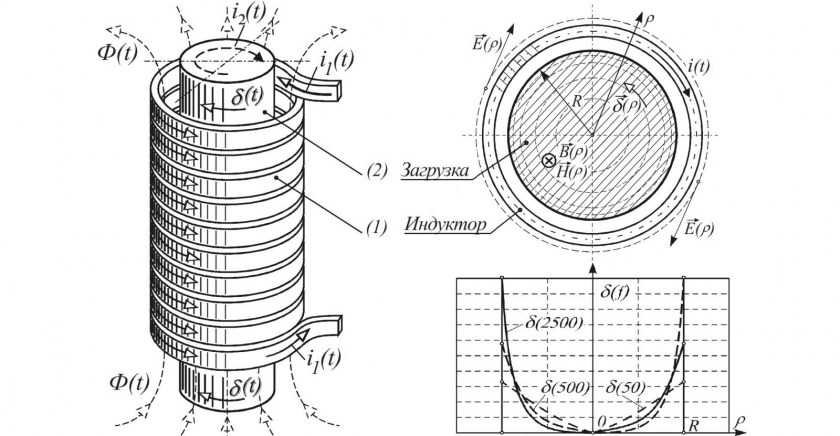

Из школьного курса физики мы знаем о том, что индуктор – это обычная катушка, произведенная из многих витков простой медной проволоки. С помощью индуктора происходит формирование магнитного поля.

Следующее необходимое для качественной работы прибора устройство – генератор переменного тока. Несложно догадаться о том, что с помощью генератора получают ток со стандартной характеристикой частоты в 50ГЦ.

Нагревательным элементом называется практически любая металлическая поверхность, способная поглощать тепловые излучения, полученные при формировании магнитного поля.

Имея все три вышеприведенных предмета несложно индукционную печь своими руками, способную без особых проблем справляться с задачами по подогреву жидкого теплоносителя. Таким образом, индукционные нагреватель может стать инструментом обогрева жилого здания или коттеджной постройки.

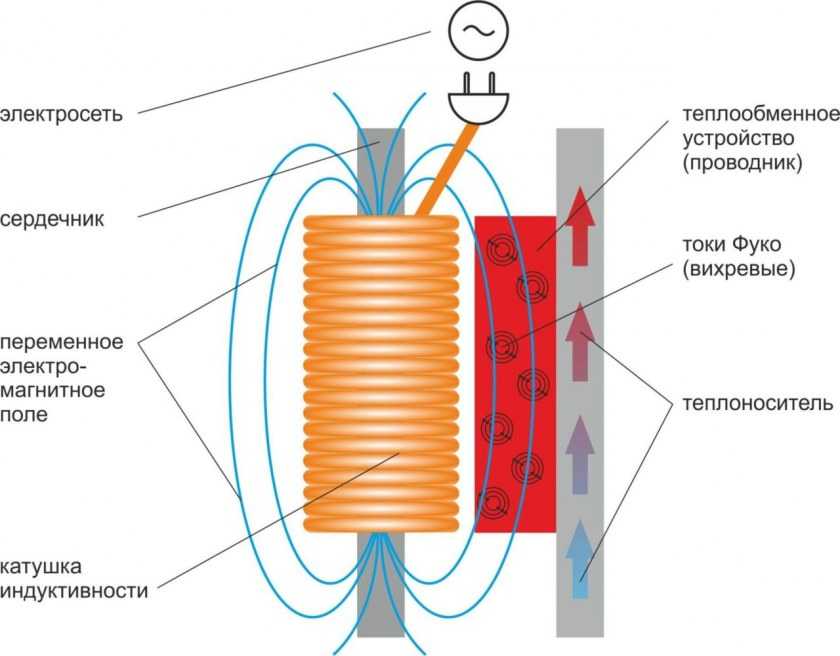

Схема функционирования прибора крайне проста: ток, полученный от генератора, подается на катушку, вследствие чего образуется магнитное излучение, нагревающее какой-либо металлический предмет.

к меню ↑

1.1 Виды нагревателей

Нагреватели широко распространены на территории нашей страны, а конкретный масштаб устройств варьируется от потребителя к потребителю. Понятно, что самостоятельно собрать высокотехнологичный индукционный нагреватель вряд ли получится, поэтому в статье предлагаются альтернативные варианты.

Своими руками изготавливаются такие приборы, как:

  • Печки для расплавления металла.
  • Электрические плитки, использующиеся для приготовления еды.
  • Устройства для подогрева теплоносителя отопительной системы.

Обратите внимание на то, что изготовление индукционных нагревателей должно производиться строго в соответствии со всеми нормами и правилами, установленными государственными регламентами, касающимися безопасности жизнедеятельности.

Перед началом работы над прибором следует ознакомиться с Гостами и прочими документами, а также пролистать ПУЭ. Помните, что устройство, за контейнер которого выходит напряжение, является не безопасным и запрещенным к эксплуатации.

к меню ↑

1.2 Основной материал

Одна из главнейших проблем при самостоятельном изготовлении индукционной плитки заключается в выборе подходящего материала. Вещество, использующееся в виде основы будущей плитки, должен удовлетворять некоторым критериям.

Индукционная плитка создается с использованием материалов, подходящих по следующим требованиям:

  • Предельные показатели проводимости электромагнитного излучения.
  • Полное отсутствие токопроводящих качеств.
  • Высокая устойчивость к большим температурам.

Как правило, варочные плиты, изготовленные популярными брендами-производителями, обладают поверхностью из дорогостоящей керамики. Самостоятельно найти подобный материал достаточно трудно, поэтому возникает вопрос о том, из чего можно изготовить индукционную плиту.

к меню ↑

1.3 Составляющие

Для прибора понадобится:

1. Труба пластиковая;
2. Сетка из нержавеющей стали;
3. Стальная проволока;
4. Медная проволока;
5. Инвертор сварочный.

Схема индукционного нагревателя созданного своими руками будет очень просто, отсюда малый вес и компактность устройства.

За основу берется катушка, которая будет играть роль индуктора. Она располагается в пластиковом корпусе. Внутри самой катушки нужно расположить отрезок стальной трубы, на которой нужно сделать 2 патрубка (входной и выходной). Они будут нужны для циркуляции воды в системе отопления. Катушка, в свою очередь, должна соединяться с электричеством, чтобы прибор функционировал.

к меню ↑

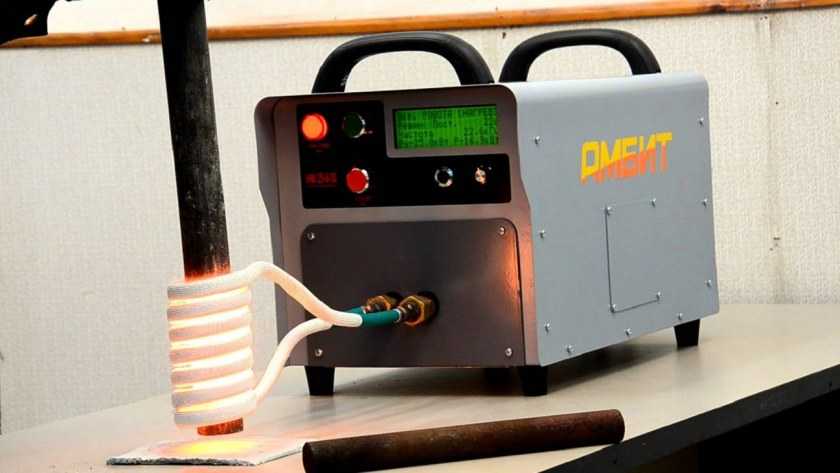

1.4 Промышленная сфера

Применяется для плавки металлов, получения некоторых видов сплавов, которые затем используется в широком перечне работ. За счет создания сплавов осуществляется производство металлической проволоки.

Различные модификации индукционного нагревателя используются для автосервиса, с целью термической обработки запасных автомобильных частей. Фактически с той же целью технология применяется в медицине, термической обработке подвергаются медицинские аппараты, мебель и оборудование.

к меню ↑

1.5 Частная

Реже, в сравнении с другими отраслями, этот тип нагревателей применяется в ювелирном деле для производства украшений. В большом количестве жилых домов присутствуют котлы отопления, работающие на основе индукционного нагревателя

к меню ↑

1.6 Плюсы технологии

Используется в широком перечне производств, за счет низкой себестоимости (в зависимости от вида и модификации), и при большом кпд. В основном применяется в сфере изготовления сплавов, где благодаря использованию индукционного нагревателя возможно получение сверхчистых сплавов.

Экологически чистая технология, которая никак не загрязняет окружающую среду, и при этом дешевая в производстве.

Возможен фактически в виде любой формы, что позволяет равномерно распределять тепло по всей площади, исключая локальный перегрев.

Фактически, если сравнивать эту технологию с аналогичными, она не имеет минусов. За исключением одного: он заключается в необходимости соединять индуктор и заготовку. Если этого не делать нагрев будет недостаточным в большинстве случаев.

к меню ↑

2 Описание самодельного индукционного нагревателя

Нагревательное оборудование, которое работает по принципу индукции, стремительно набирает популярность. Это обусловлено практически бесшумной работой, эффективным обогревом окружающего пространства и повышенной безопасностью в сравнении с топливными системами.
самодельный индукционный нагреватель

к меню ↑

2.1 Устройство самоделки

Самодельный прибор состоит из таких частей:

  1. Нагревательного элемента. В его качестве используется трубка из металла или полимерных материалов, которая спрятана в индукторном компоненте и содержит теплоноситель.
  2. Альтернатора (генератора переменного ТВЧ). Устройство требуется для повышения частот бытовой сети. Оно делает их выше стандарта в 50 Гц.
  3. Индуктора. Представляет собой цилиндрическую катушку из проволоки, которая генерирует электромагнитное поле.

к меню ↑

2.2 Сфера применения

Принцип индукции широко применяется в таких сферах человеческой деятельности:

  1. Металлургия. С помощью технологии производится плавка металлических заготовок.
  2. В бытовой сфере. С помощью нагревателей выполняется готовка пищи, нагрев воды или обогрев частных сооружений.
  3. В отдельных направлениях промышленности. Метод используется в работе индукционных печей быстрого разогрева.

к меню ↑

2.3 Преимущества самодельного устройства

Нагреватели имеют несколько важных достоинств. К ним относят следующие пункты:

  1. На поверхности агрегата не появляется накипь, поскольку при образовании вихревых токов происходит вибрация. Подобная особенность исключает дополнительные траты на очистку котлов.
  2. Теплогенератор отличается максимальной герметичностью, даже если он изготовлен своими руками. Вероятность протечек в котлах исключается, поскольку теплоноситель прогревается внутри трубы, а тепловая энергия передается посредством электромагнитного поля. В устройстве системы не предусмотрены разъемные соединения.
  3. Нагревательный прибор не нуждается в ремонте или обслуживании, поскольку он представляет собой трубку из меди. Для сравнения, спираль ТЭНа часто перегорает и требует замены.
  4. Во время работы инверторного оборудования отсутствует избыточный шум. При этом агрегат создает вибрации, но их частота настолько низкая, что они практически не ощущаются.
  5. Сборка и обслуживание системы не сопровождаются большими затратами. Это позволяет без особых сложностей и финансовых вложений соорудить обогревательный прибор в домашних условиях.

к меню ↑

2.4 Недостатки нагревателя

Помимо положительных качеств, нагреватели индукционного типа имеют и недостатки. При размещении на небольшом расстоянии от оборудования можно получить ожоги, поскольку оно нагревает не только теплоноситель, но и окружающее пространство. В сравнении с газовыми котлами индукционные системы дороже в эксплуатации.

к меню ↑

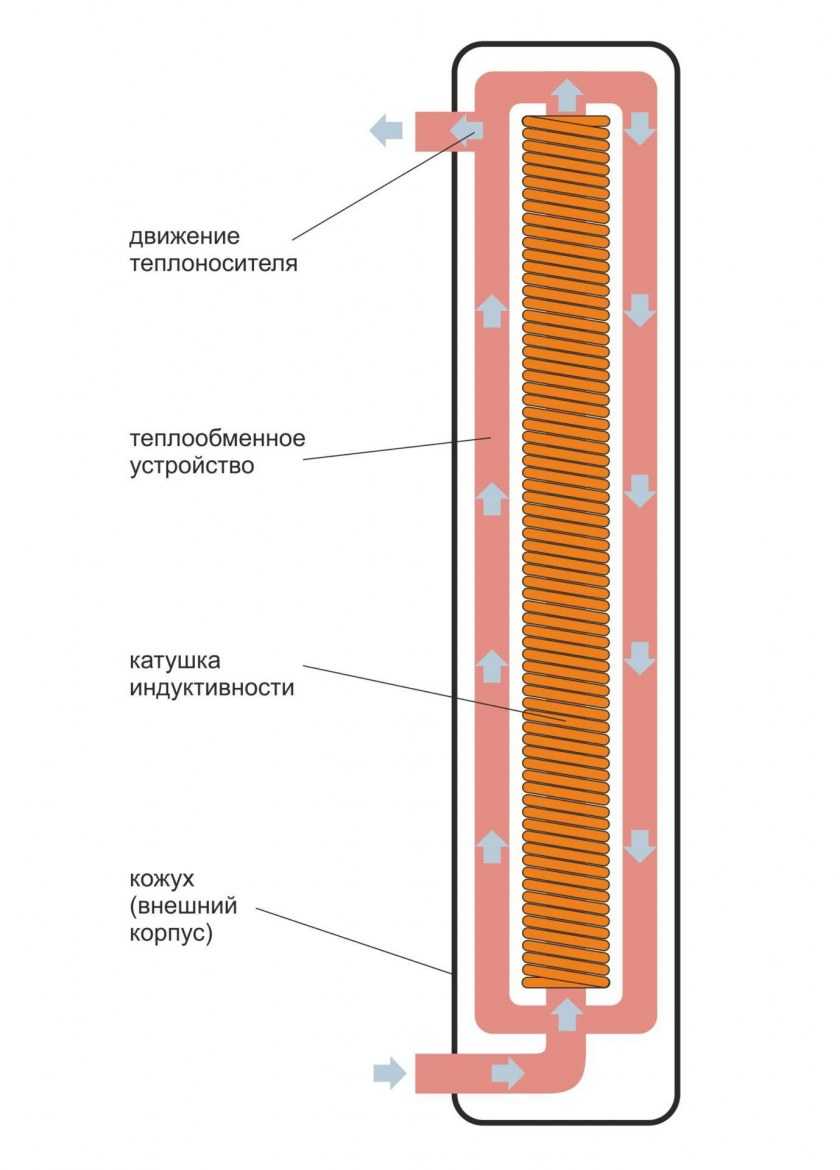

2.5 Изготавливаем нагревательный элемент из трубы

Если вы плотно занимались поиском информации по данной теме, то наверняка столкнулись с этой конструкцией, поскольку мастер выложил ее сборку на популярном видеоресурсе YouTube. После чего многие сайты разместили текстовые версии изготовления этого индуктора в виде пошаговых инструкций. Вкратце нагреватель делается так:

  1. Внутрь трубы из полипропилена диаметром 40 мм и длиной 50 см наталкиваются металлические ершики для мытья посуды (можно рубленую проволоку — катанку). Они должны притягиваться магнитом.
  2. К трубе припаиваются отводы с резьбами для подключения к отопительной сети.Обмотка самодельного нагревателя воды
  3. Снаружи вдоль корпуса приклеиваются 4—5 стержней из текстолита. На них наматывается провод сечением 1.7—2 мм² со стеклоизоляцией, применяющийся в сварочных трансформаторах.

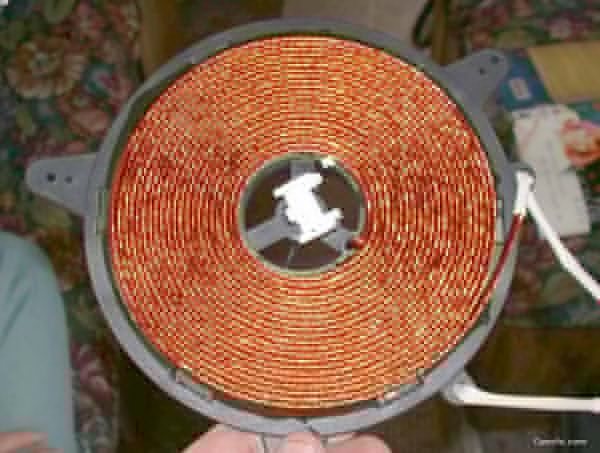

  4. Варочная панель разбирается и «родной» индуктор плоской формы демонтируется. Вместо него подключается самодельный нагреватель из трубы.

Важный нюанс. Длину и сечение провода для намотки катушки следует определять по штатному индуктору печки, чтобы она соответствовала мощности полевых транзисторов в электросхеме. Если взять больше провода, то упадет мощность нагрева, меньше – перегреются и выйдут из строя транзисторы. Как это выглядит визуально, смотрите на видео:

Как нетрудно догадаться, роль нагревательного элемента здесь играют металлические ершики, находящиеся в переменном магнитном поле катушки. Если запустить варочную панель на максимум, одновременно пропуская через импровизированный котел проточную воду, то ее удастся нагреть на 15—20 °С, что и показали испытания агрегата.

Поскольку мощность большинства индукционных плит лежит в пределах 2—2.5 кВт, то с помощью теплогенератора можно обогреть помещения общей площадью не более 25 м². Есть способ увеличить нагрев, подключив индуктор к сварочному аппарату, но здесь есть свои сложности:

  1. Инвертор выдает постоянный ток, а нужен переменный. Для подсоединения индукционного нагревателя аппарат придется разобрать и найти на схеме точки, где напряжение еще не выпрямлено.
  2. Нужно взять провод большего сечения и подобрать число витков путем расчета. Как вариант, медную проволоку Ø1.5 мм в эмалевой изоляции.
  3. Понадобится организовать охлаждение элемента.

Проверку работоспособности индуктивного водонагревателя автор демонстрирует в своем видео, представленном ниже. Испытания показали, что агрегат требует доработки, но конечный результат, к сожалению, неизвестен. Похоже, что умелец оставил проект незавершенным.

к меню ↑

2.6 Как собрать индукционный котел

В этом случае дешевую китайскую плиту разбирать не нужно. Суть в том, чтобы сварить по ее размерам котловой бак, руководствуясь пошаговой инструкцией:

  1. Возьмите стальную профильную трубу 20 х 40 мм с толщиной стенки 2 мм и нарежьте из нее заготовок по ширине панели.
  2. Сварите трубки между собой по длине, стыкуя меньшими сторонами.
  3. Сверху и снизу к торцам герметично приварите железные крышки. Сделайте в них отверстия и поставьте патрубки с резьбами.
  4. К одной из сторон прикрепите сваркой 2 уголка, чтобы они образовали полку для индукционной печки.
  5. Покрасьте агрегат термостойкой эмалью из баллончика. Подробнее процесс сборки показан в видеоролике.

Окончательная сборка и запуск заключается в монтаже котла на стену и его врезке в систему отопления. Варочная панель вставляется в гнездо из уголков на задней стенке бака и подключается к электросети. Остается заполнить систему теплоносителем, стравить воздух и включить нагрев индуктора.

Здесь вас подстерегает та же проблема, что встречалась с предыдущей моделью. Несомненно, индукционный нагрев будет работать, но его мощности 2.5 кВт хватит для обогрева парочки небольших комнат при морозе на улице. Осенью и весной, когда температура не опустилась ниже нуля, самодельный котел сможет отопить площадь 35—40 м². Как его правильно подключить к системе, смотрите в очередном видеосюжете:

к меню ↑

3 Схема индукционного простого нагревателя мощностью 1600 Вт

Представленную схему следует рассматривать, скорее, как экспериментальный вариант. Тем не менее, этот вариант является вполне работоспособным. Главные преимущества схемы:

  • относительная простота,
  • доступность деталей,
  • лёгкость сборки.

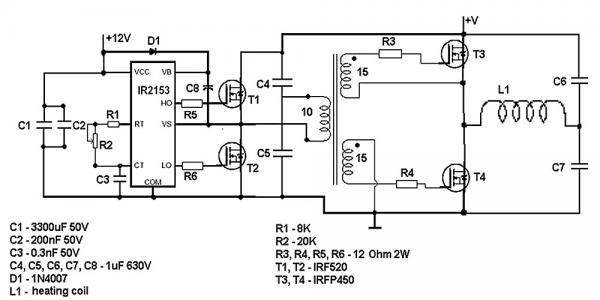

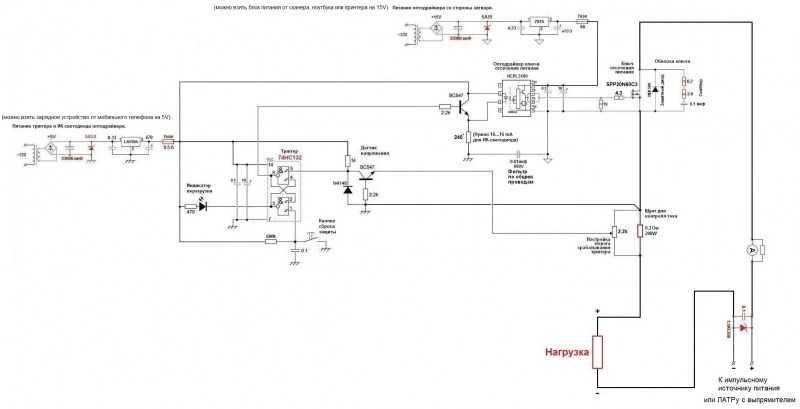

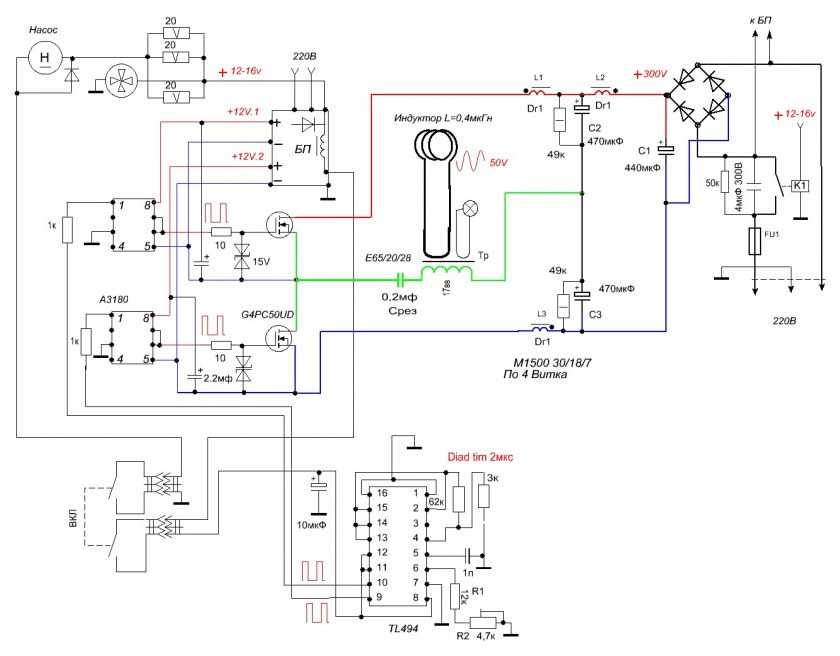

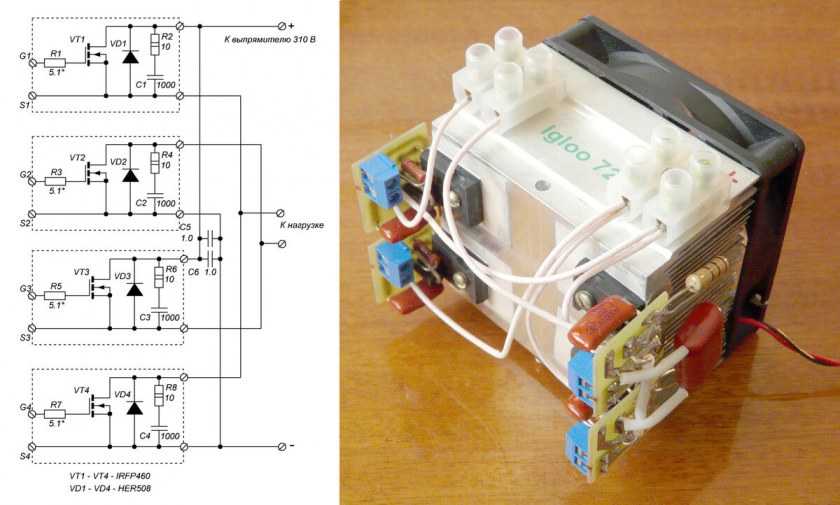

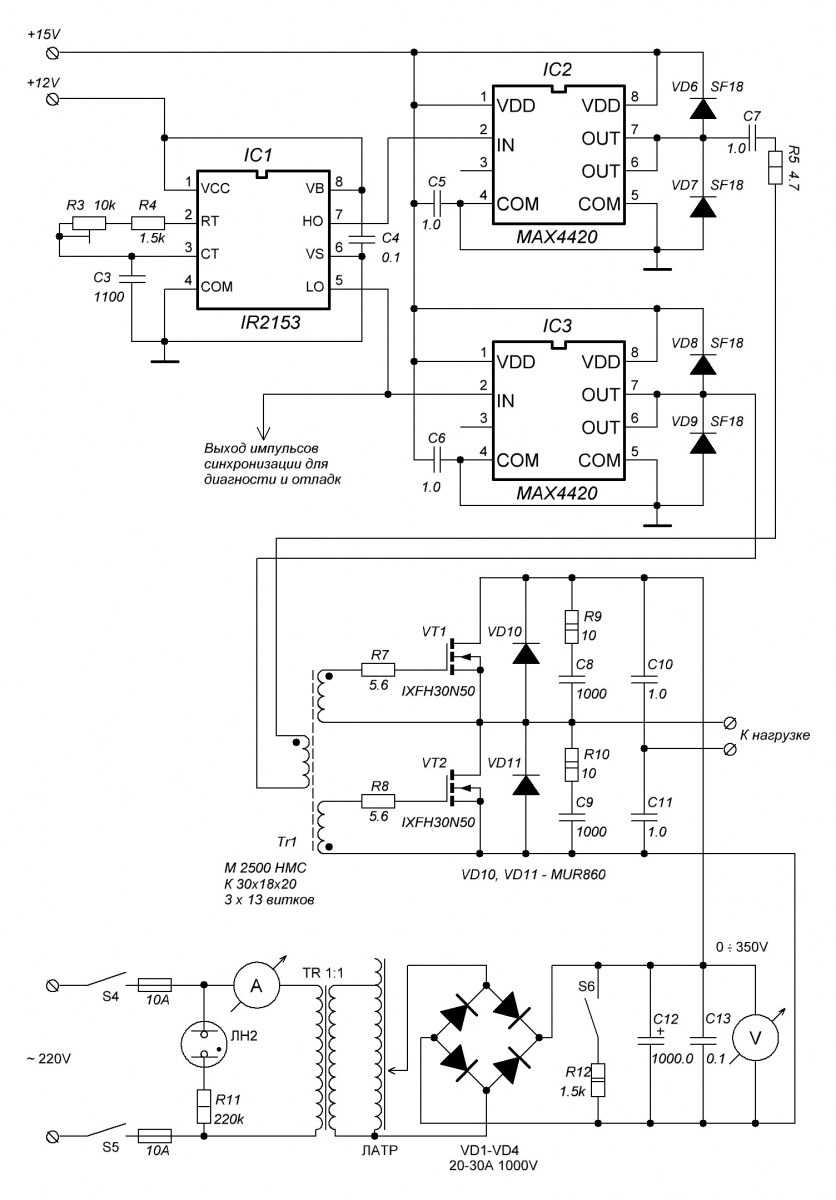

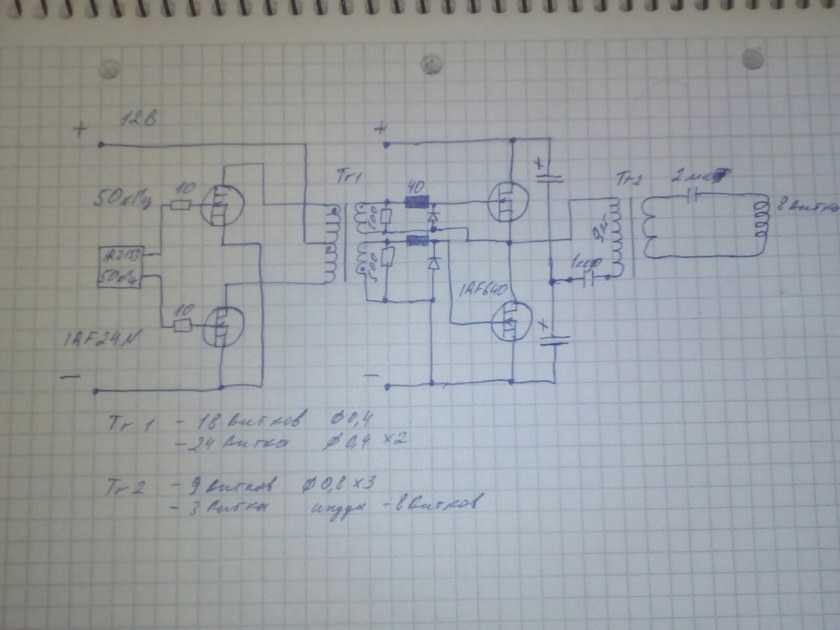

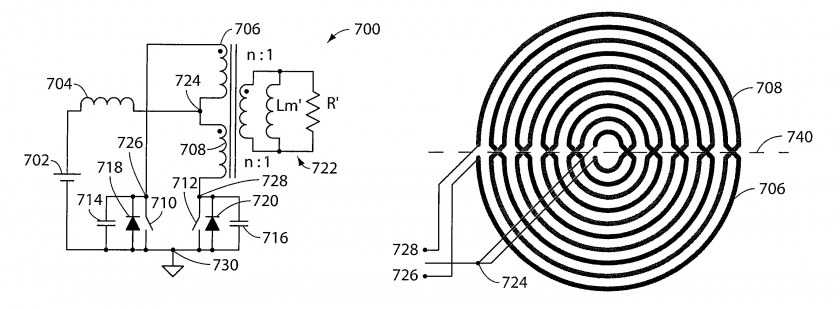

Схема индукционного нагревателя (картинка ниже) работает по принципу «двойного полумоста», дополненного четырьмя силовыми транзисторами с изолированным затвором из серии IGBT (STGW30NC60W). Транзисторы управляются посредством микросхемы IR2153 (самостоятельно тактируемый полумостовой драйвер).

Схематически представленный упрощённый индукционный нагреватель малой мощности, конструкция которого допускает применение в условиях частных хозяйств

Двойной полумост способен обеспечить ту же мощность, что и полный мост, но тактируемый полумостовой драйвер затвора проще в исполнении и, соответственно, в применении. Мощный двойной диод типа STTH200L06TV1 (2x 120A) работает как схема антипараллельных диодов.

Гораздо меньших по мощности диодов (30А) будет вполне достаточно. Если предполагается использовать транзисторы серии IGBT со встроенными диодами (например, STGW30NC60WD), от этого варианта вполне можно отказаться.

Рабочая частота резонанса настраивается с помощью потенциометра. Наличие резонанса определяется по наиболее высокой яркости светодиодов.

Электронные компоненты простого индукционного нагревателя, создаваемого своими руками: 1 — Мощный двойной диод типа STTH200L06TV1; 2 – транзистор со встроенными диодами тип STGW30NC60WD

Конечно, всегда остаётся возможность построения более сложного драйвера. Вообще, оптимальным видится решение использовать автоматическую настройку.

Таковая, как правило, используется в схемах профессиональных индукционных нагревателей, но текущая схема, в случае такой модернизации, явно утрачивает фактор простоты.

к меню ↑

3.1 Регулировка частоты, катушка индуктивности, мощность

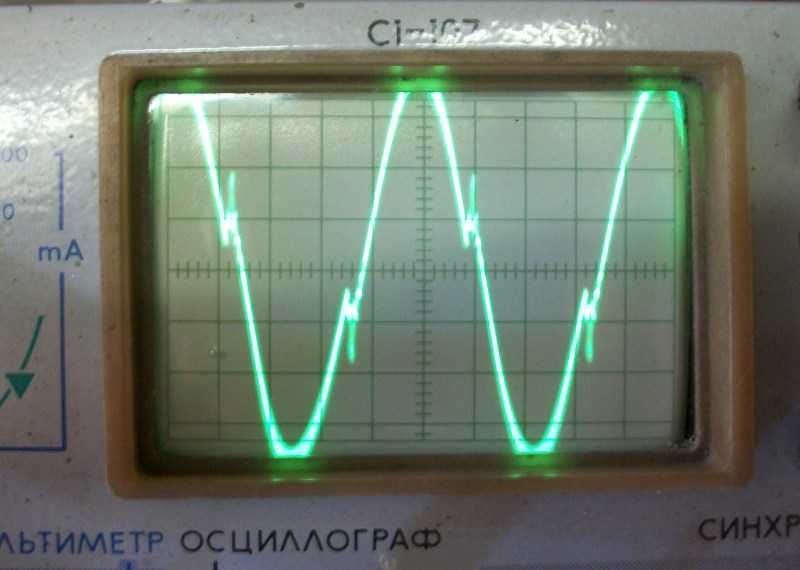

Схемой индукционного нагревателя предусматривается регулировка частоты в диапазоне, примерно, 110 — 210 кГц. Однако схема управления требует вспомогательного напряжения 14-15В, получаемого от небольшого адаптера (коммутатор допускает коммутируемое исполнение или обычное).

Выход схемы индукционного нагревателя подключается к рабочей цепи катушки через согласующий дроссель L1 и трансформатор изолирующего действия. Дроссель имеет 4 витка провода на сердечнике диаметром 23 см, изолирующий трансформатор состоит из 12 витков двухжильного кабеля, намотанного на сердечнике диаметром 14 см.

Выходная мощность индукционного нагревателя  с указанными параметрами составляет около 1600 Вт. Между тем не исключаются возможности наращивания мощности до более высоких значений.

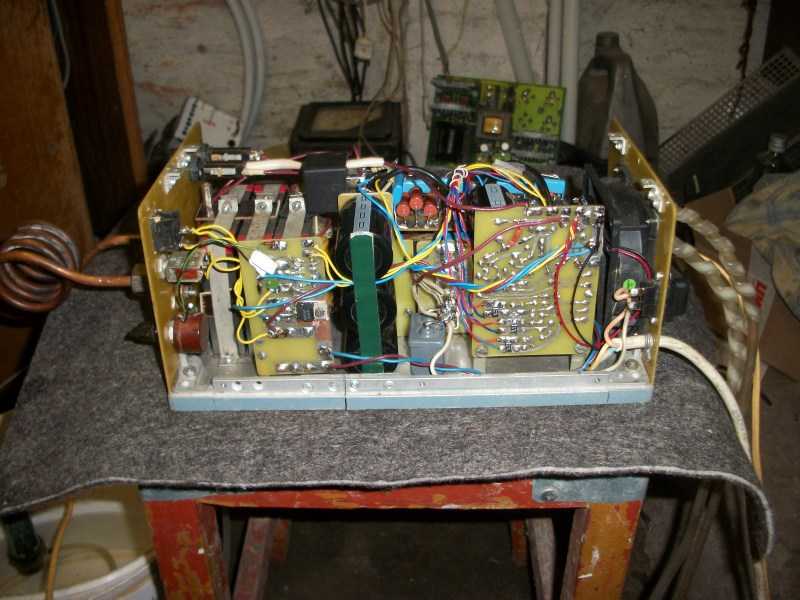

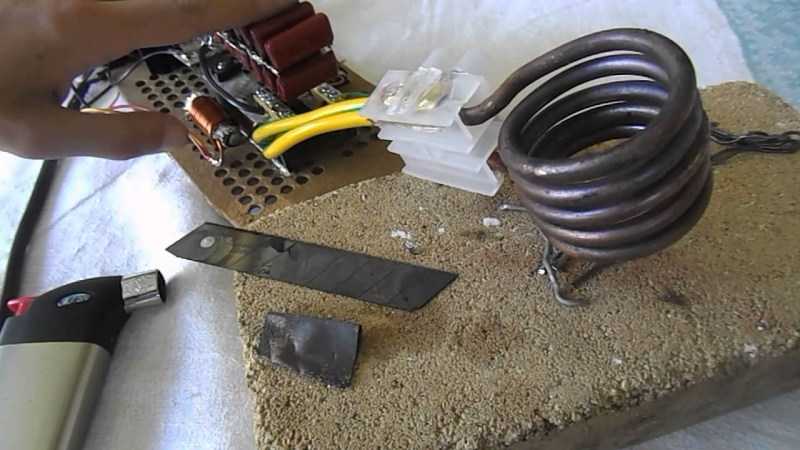

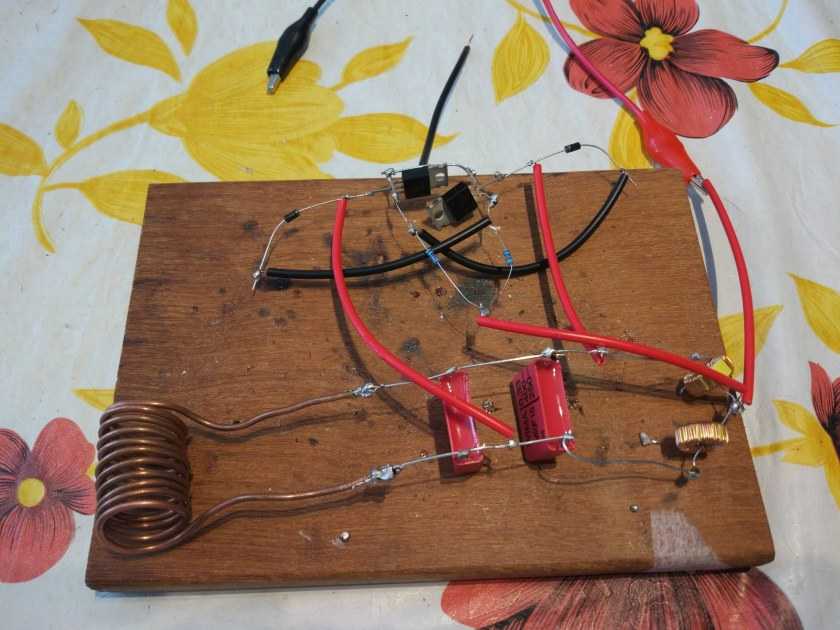

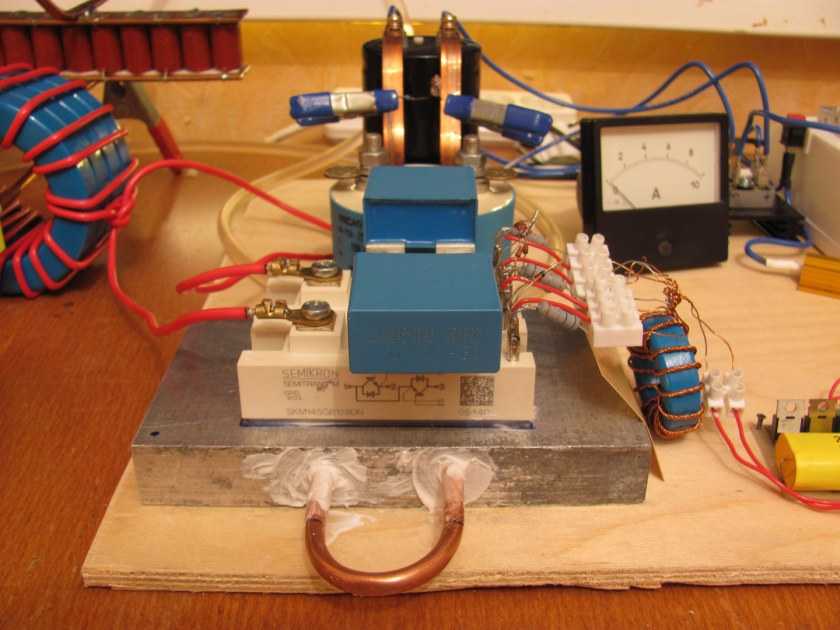

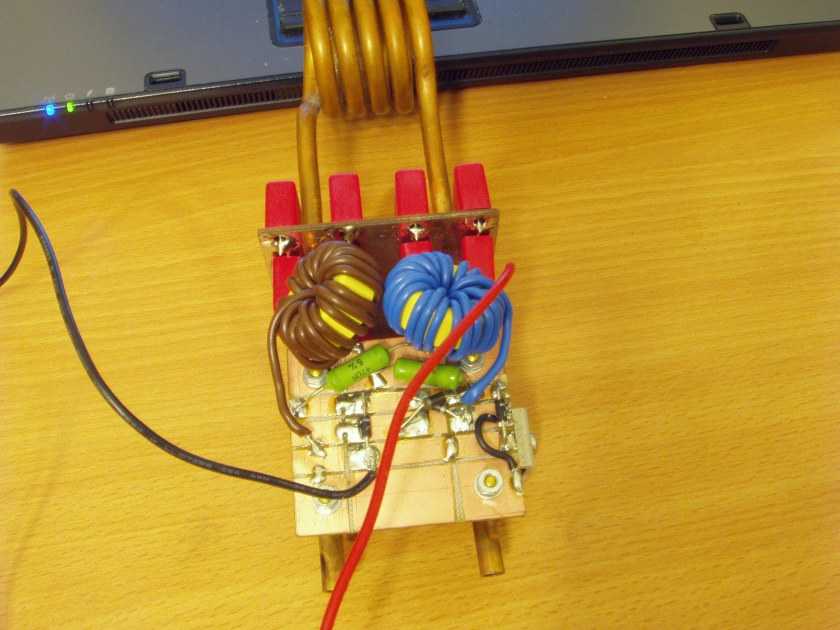

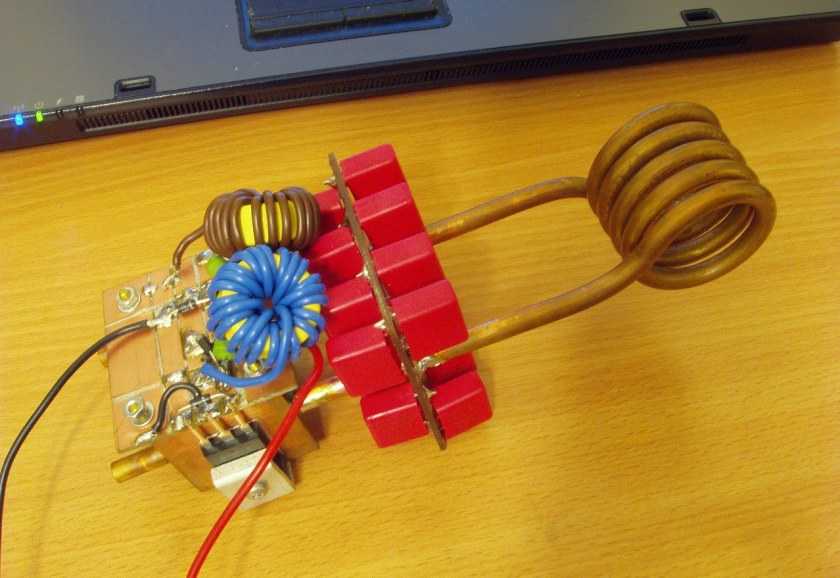

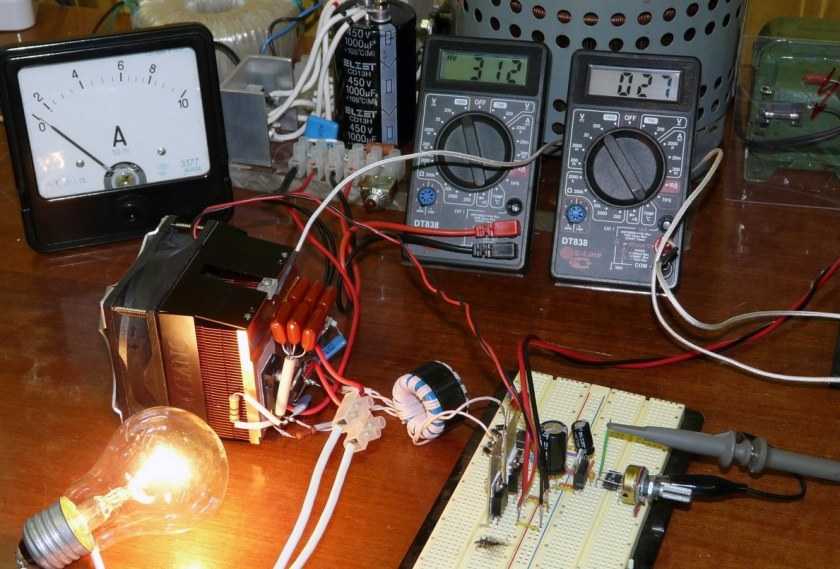

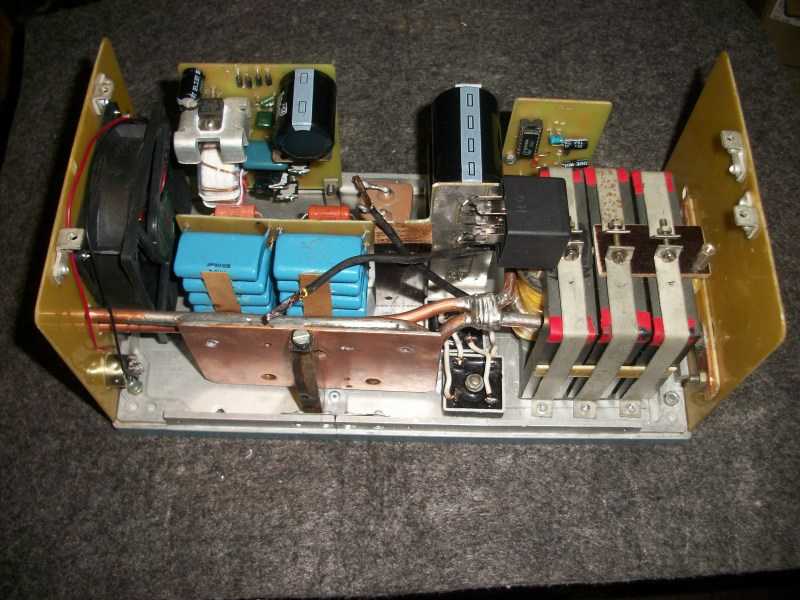

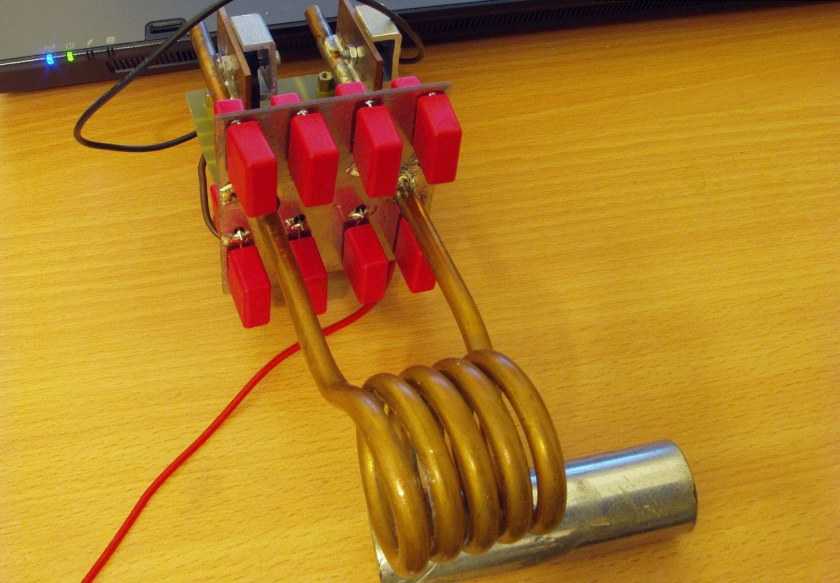

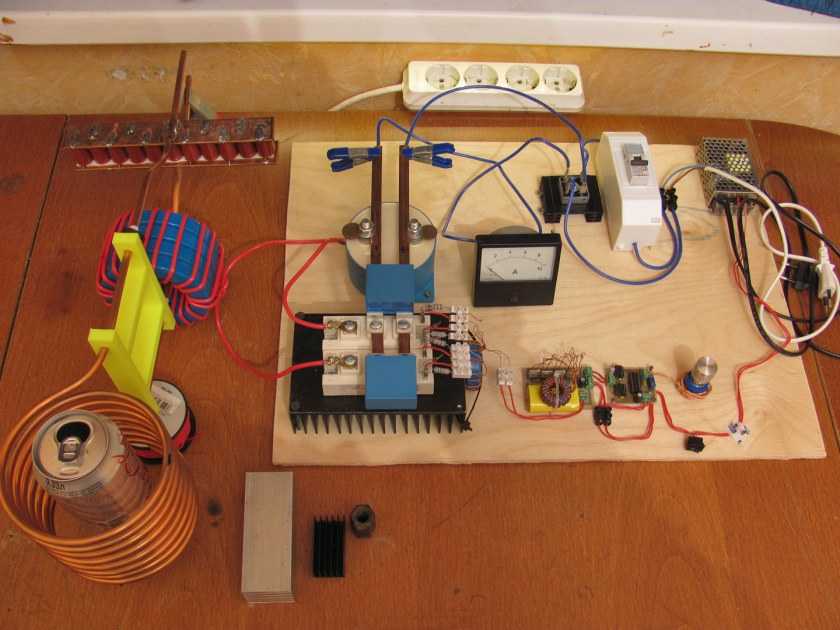

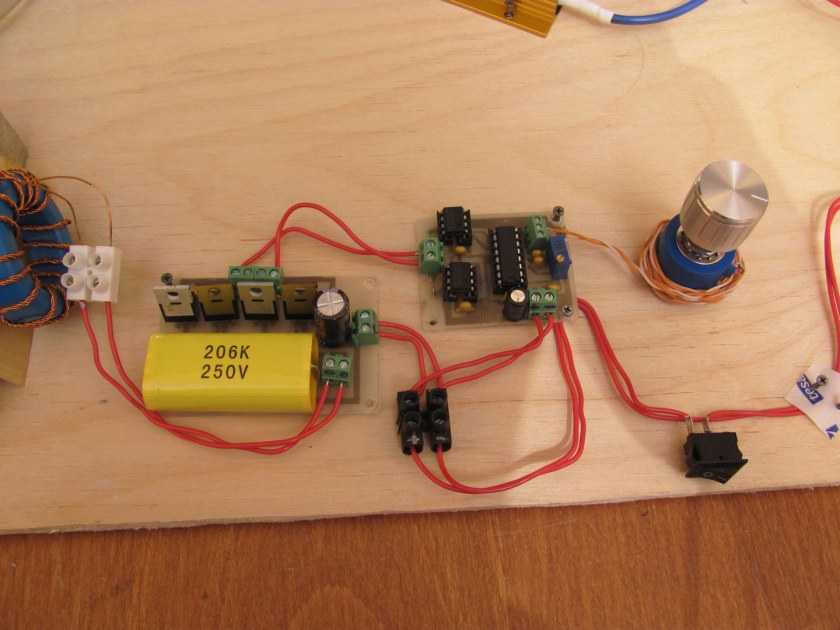

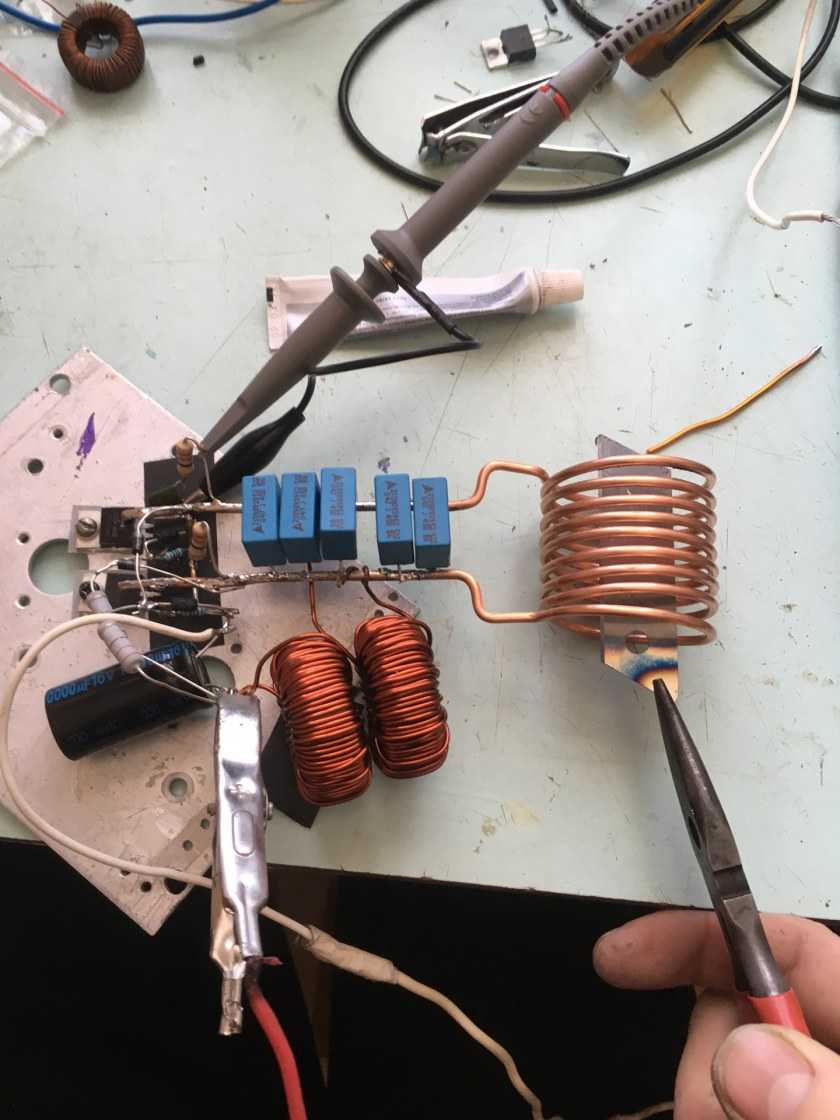

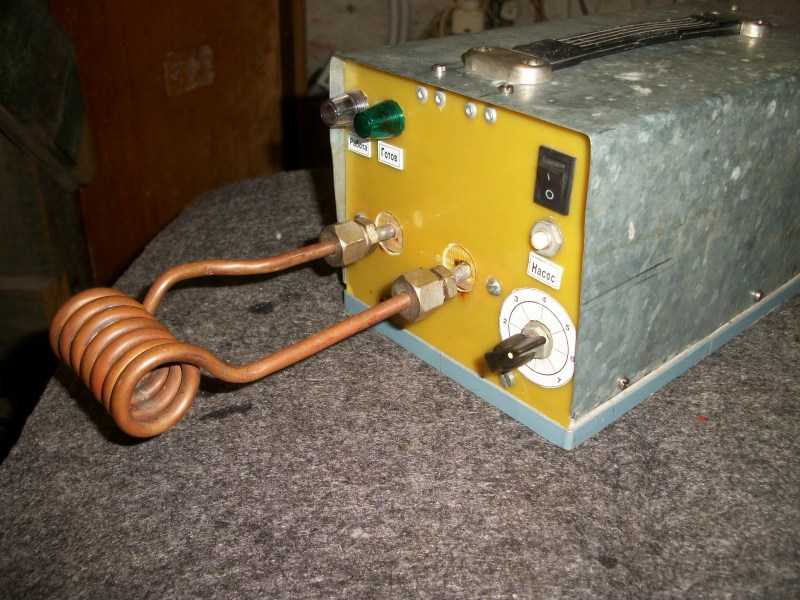

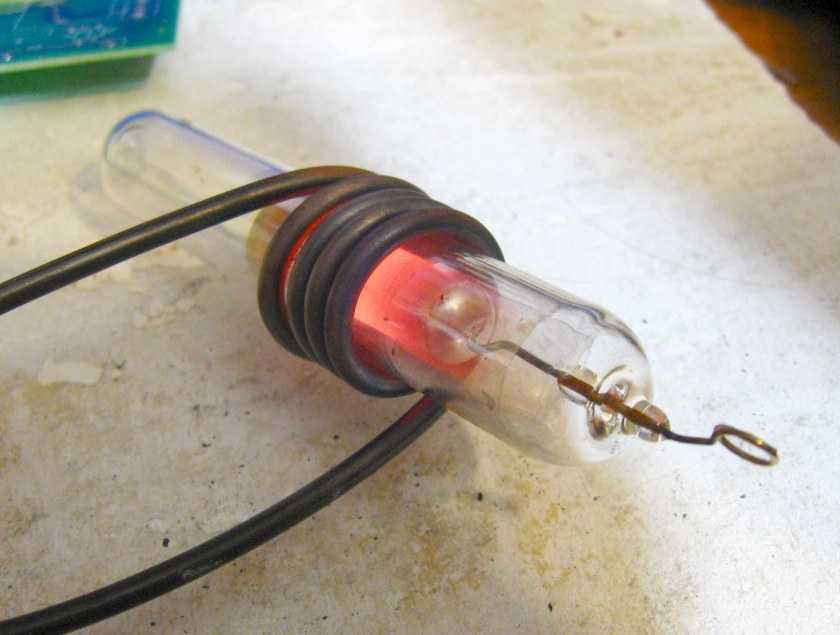

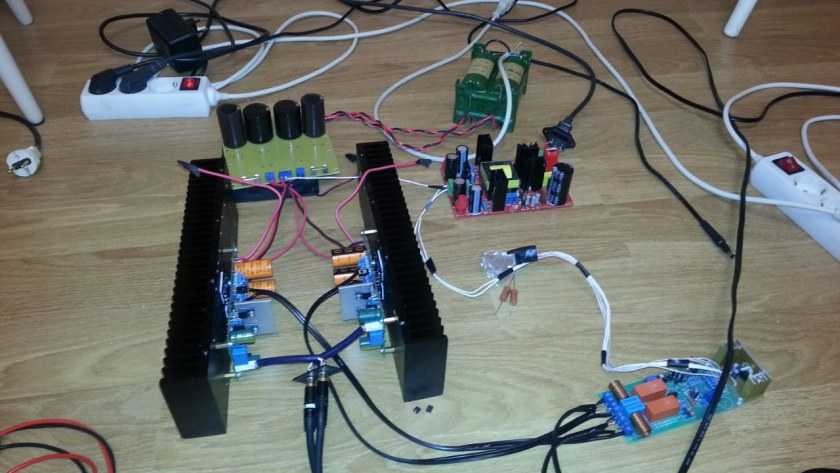

Экспериментальная конструкция индукционного нагревателя, изготовленная своими руками в домашних условиях. Эффективность устройства достаточно высокая, несмотря на малую мощность

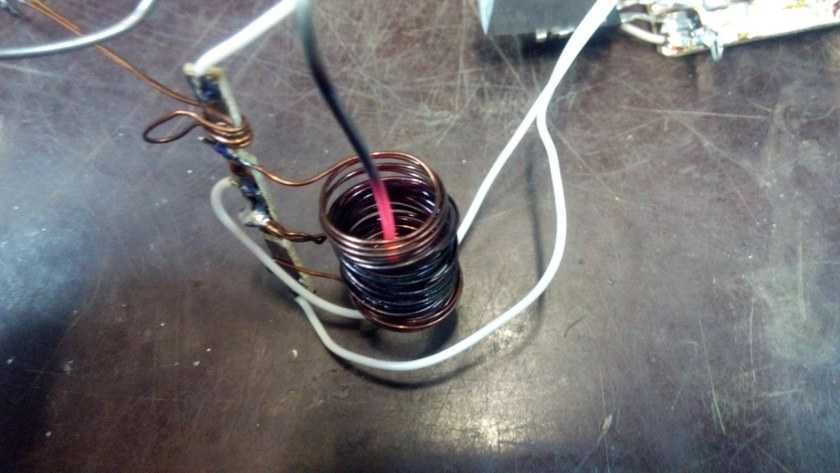

Рабочая катушка индукционного нагревателя изготовлена из проволоки диаметром 3,3 мм. Лучшим материалом исполнения катушки видится медная труба, для которой допускается применить простую систему водяного охлаждения. Катушка индуктивности имеет:

  • 6 витков намотки,
  • диаметр 24 мм,
  • высоту 23 мм.

Для этого элемента схемы характерным явлением видится существенный нагрев по мере работы установки в активном режиме. Этот момент следует учитывать, выбирая материал для изготовления.

к меню ↑

3.2 Модуль резонансного конденсатора

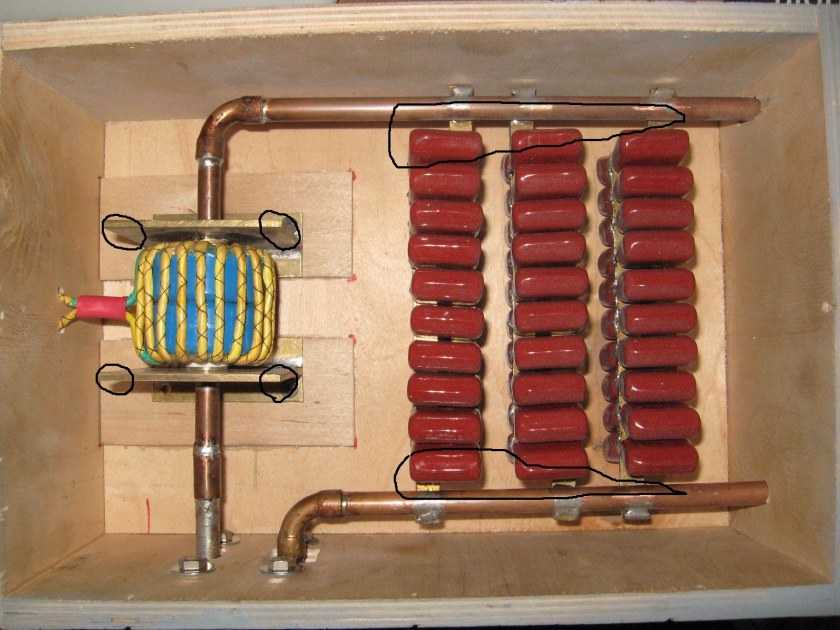

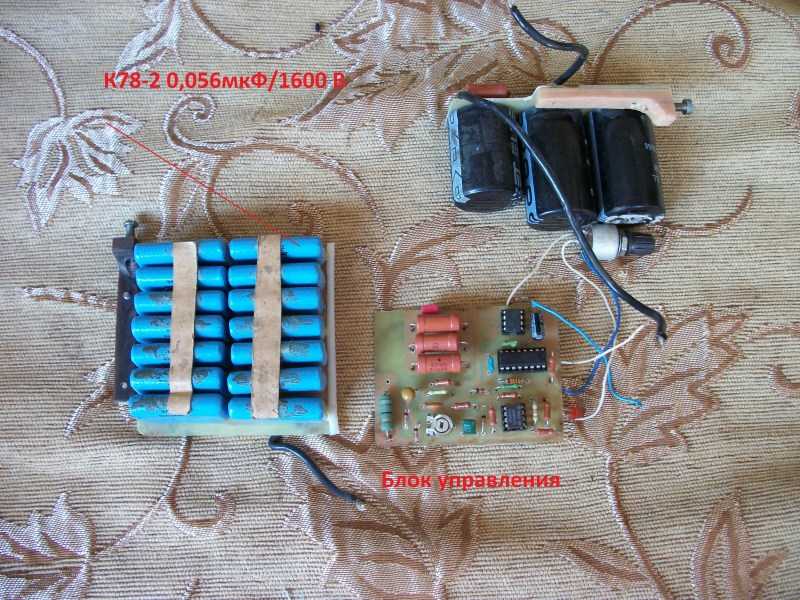

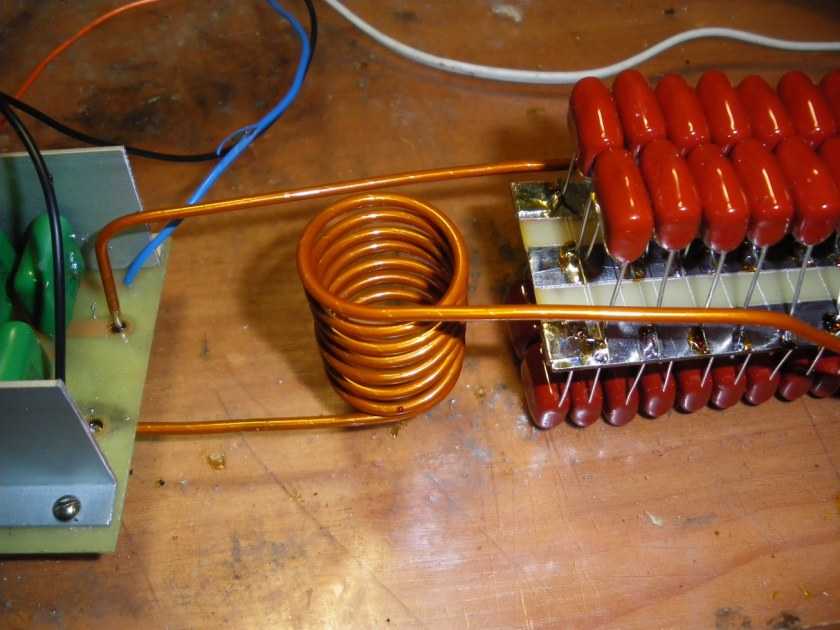

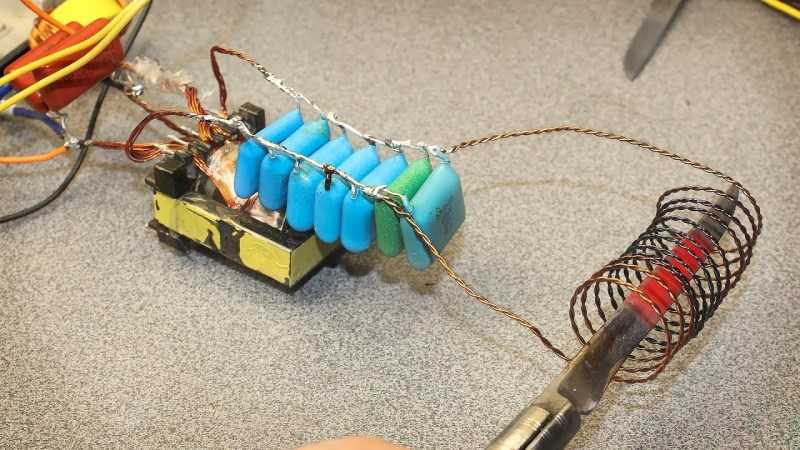

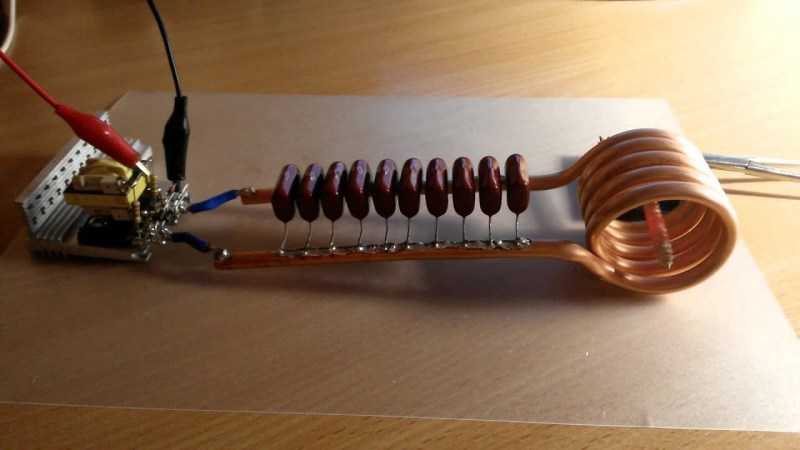

Резонансный конденсатор сделан в виде батареи небольших конденсаторов (модуль собран из 23 малых конденсаторов). Общая ёмкость батареи равна 2,3 мкФ. В конструкции допускается использование конденсаторов ёмкостью 100 нФ (~ 275В, полипропилен МКП, класс X2).

Этот тип конденсаторов не предназначен для таких целей, как применение в схеме индукционного нагревателя. Однако, как показала практика, отмеченный тип элементов ёмкости вполне удовлетворяет работой на резонансной частоте 160 кГц. Рекомендуется использовать ЭМИ фильтр.

Фильтр электромагнитного излучения. Примерно такой рекомендуется использовать в конструкции индукционного нагревателя с целью минимизации помех

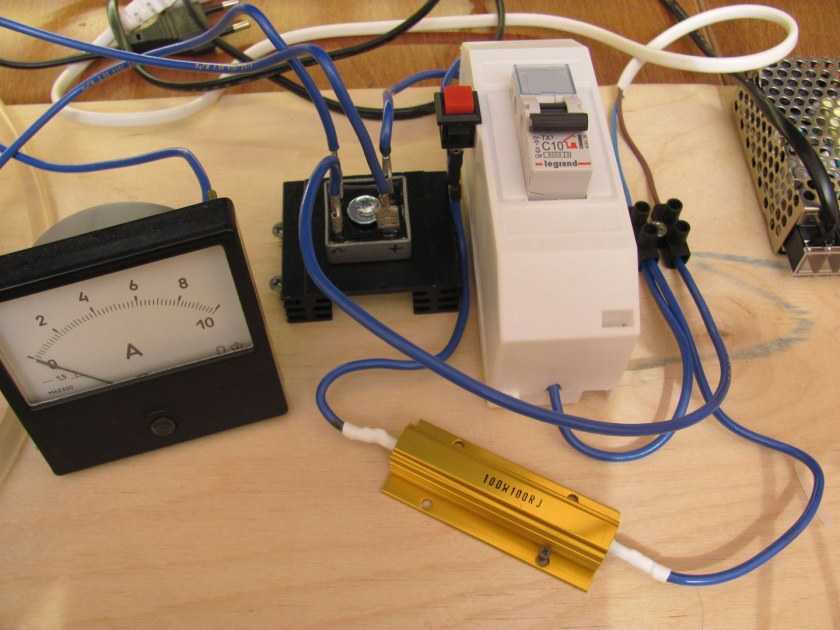

Регулируемый трансформатор допускается заменить схемой «мягкого» старта. Например, можно рекомендовать прибегнуть к использованию схемы простого ограничителя тока:

  • нагреватели,
  • галогенные лампы,
  • другие приборы,

мощностью около 1 кВт, подключаемые последовательно с индукционным нагревателем при первом включении.

к меню ↑

3.3 Предупреждение о мерах безопасности

Изготавливая индукционный нагреватель по представленной схеме, следует помнить: контур схемы индукционного нагрева подключается к электрической сети и находится под высоким напряжением. Настоятельно рекомендуется использовать в конструкции потенциометр с изолированным стержнем.

Высокочастотное электромагнитное поле несёт вредный потенциал, способный повредить электронные устройства и носители информации. Представленная схема, учитывая простоту реализации, несёт значительные электромагнитные помехи. Этот фактор может привести к различным аварийным последствиям:

  • поражению электрическим током,
  • ожогам,
  • возгораниям.

Поэтому, прежде чем принять решение по созданию и проведению экспериментов с индукционным нагревателем, следует обеспечить полную безопасность для конечного пользователя и окружающих.

к меню ↑

3.4 Видео: индукционный нагреватель сварочным инвертором

Представленный выше видеоролик – демонстрация работоспособности устройства по нагреву металла. Это устройство изготовлено посредством переделки сварочного инвертора, и как отмечает автор, действует вполне эффективно:

Заключительный штрих

Таким образом, сооружение индукционного нагревателя своими руками для расплавления металла в домашних условиях – это не фантастическая идея, но вполне реализуемое дело. При желании, наличии соответствующей информации, комплектующих деталей, собрать работоспособный нагреватель вполне допустимо.

к меню ↑

4 Пошаговое руководство по изготовлению нагревателя

Вся работа по изготовлению индукционного нагревателя подразделяется на несколько этапов, на протяжении каждого из которых выполняется обработка одной из основных деталей.

Далее мы подробно расскажем о том, как собрать индукционный нагреватель для автосервиса своими руками, используя все вышеприведенные наборы.

к меню ↑

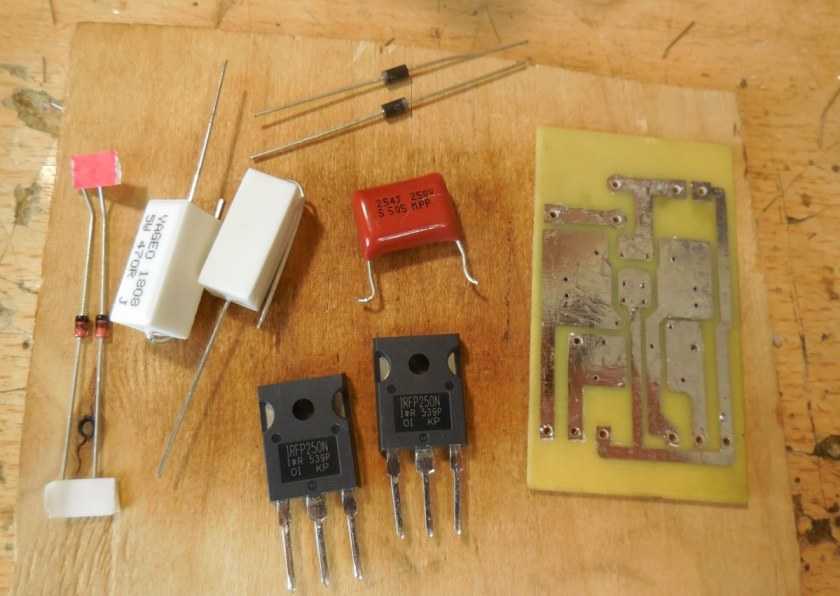

4.1 Что понадобится

В работе предстоит использовать достаточно большое количество инструментов, которые, впрочем, с легкостью найдутся у каждого мастера. Возможно, некоторые специфичные наименования придется докупать в специализированных строительных и электротехнических магазинах.

  • Паяльная станция.
  • Припой.
  • Текстолит.
  • Дрель небольшого размера.
  • Радиодетали.
  • Термопаста.
  • Химикаты для создания платы из текстолита.

Как уже говорилось ранее, все предметы из вышеприведенного списка без особых проблем приобретаются в специализированных супермаркетах.








к меню ↑

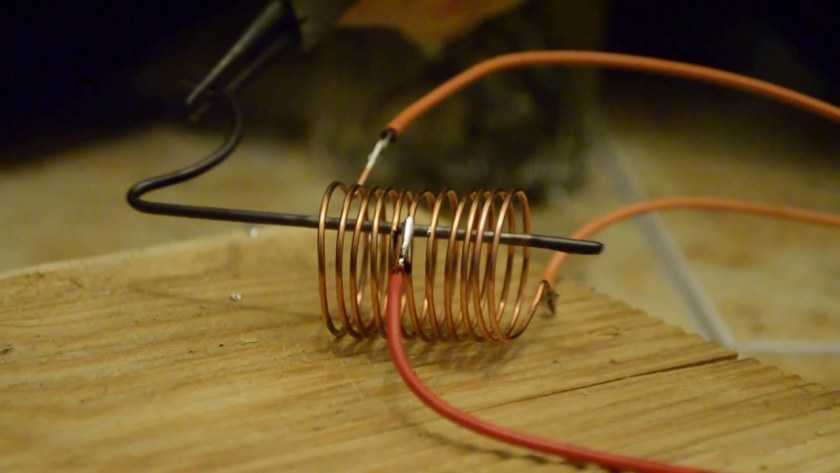

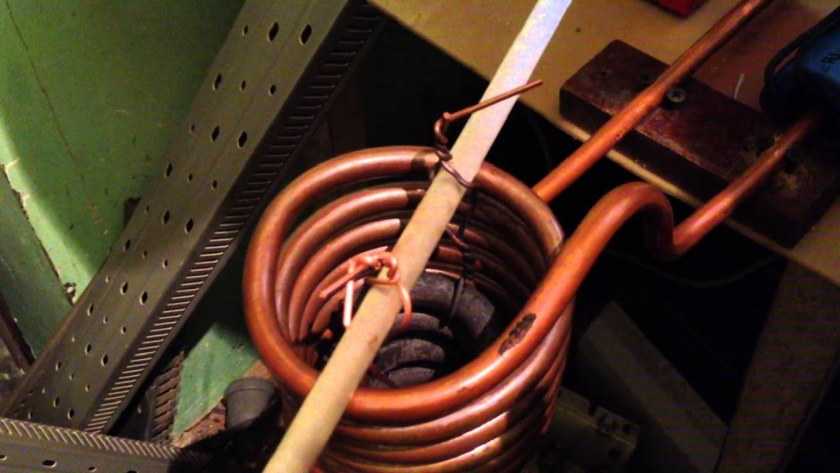

4.2 Изготовление катушки

Как уже говорилось ранее, катушка изготавливается из заранее заготовленной трубы с определенной длиной и диметром. Для создания катушки нужно навертеть трубку на какой-либо круглый предмет с пятисантиметровым диаметром.

Обратите внимание на то, что катушка имеет ровно семь кругов. С верхней и нижней части проволоки с помощью паяльной станции устанавливаются монтажные кольца, предназначенные для радиаторов. Такая катушка поможет собрать индуктивный нагреватель своими руками.

к меню ↑

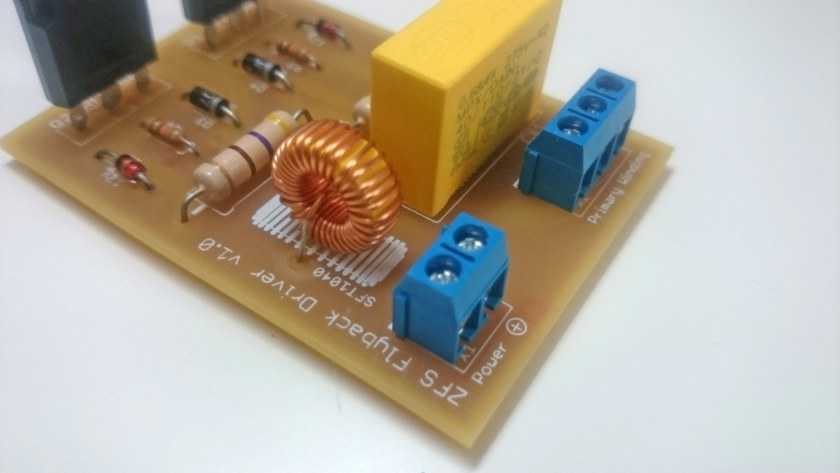

4.3 Формирование печатной платы

На данном этапе следует уточнить, что наилучшим выбором для изготовления печатной платы станут полипропиленовые конденсаторы, обладающие высокими показателями в плане отсутствия потерь и стабильности работы на больших мощностях.

Благодаря такому включению индукционная нагревательная плита будет функционировать намного стабильнее. Обратите внимание на то, что конденсаторы должны быть установлены параллельно – так создается колебательный контур.

к меню ↑

4.4 Нагревательный элемент

Как мы уже знаем, явление нагревания металлической поверхности появляется сразу же после присоединения собранной системы к источнику переменного тока.

Обратите внимание на то, что при нагреве проводника важно не допустить короткого замыкания, возникающего при соприкосновении витков катушки. В том случае, если обмотки соприкоснулись друг с другом, устройство ломается, а практически все транзисторы тут же ломаются.

Качественно изготовленная катушка обладает должной прочностью и жесткостью, вследствие чего, аварийные ситуации исключаются полностью.























к меню ↑

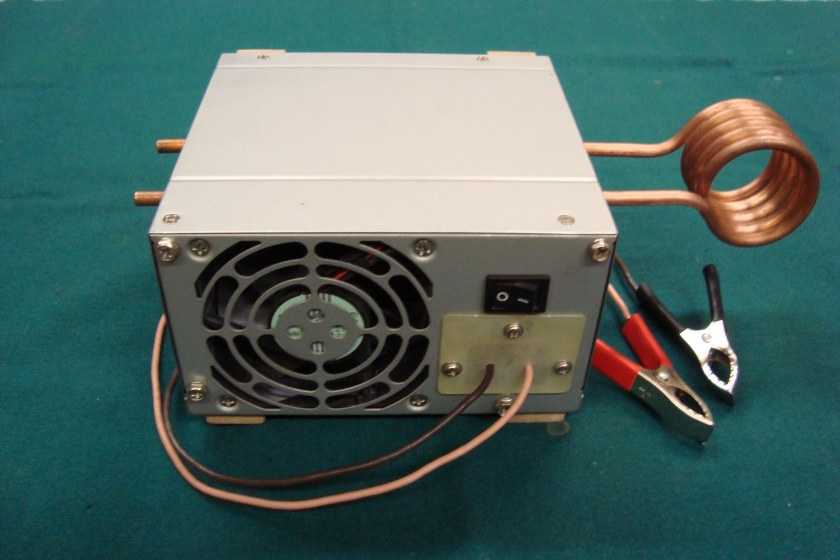

4.5 Простое изделие на основе сварочного инвертора

Для изготовления простого, но эффективного нагревателя, можно использовать сварочный инвертор. Процесс изготовления достаточно простой:

  1. Для начала нужно взять толстостенную полимерную трубку.
  2. С торцевой части трубы стоит установить разводку и 2 вентиля, а внутрь засыпать куски стальной проволоки небольшого диаметра и размера (5 мм).
  3. Закрепить верхний вентиль.
  4. Выполнить 90 витков медной проволокой для сборки индуктора.

В качестве генератора используется сварочный аппарат, а роль нагревателя играет трубка с проволокой. Аппарат устанавливается в режим переменного тока с повышенной частотой.

Чтобы система работала корректно, останется подключить медную проволоку к плюсовому значению сварки и оценить работоспособность конструкции.

В процессе нагрева происходит излучение магнитного поля и прогревание проволоки вихревыми потоками. Это вызывает закипание жидкости.

к меню ↑

4.6 Экспериментальная модель нагревателя мощностью 1600 Вт

Для сборки экспериментального оборудования мощностью 1,6 кВт потребуется подготовить металлическую трубу с толстыми стенками. Поскольку катушка без особых сложностей сможет прогреть любой материал, можно усовершенствовать нагреватель.

Корпус можно изготовить из пластиковой трубы, которая обладает большим диаметром, чем элемент системы отопления. Оптимальная длина изделия составляет 1 м, а внутреннее сечение – 50-80 мм.

Чтобы подключить нагреватель к оборудованию, потребуется закрепить переходники сверху и снизу корпуса. Нижняя секция закрывается решеткой, а затем внутрь корпуса помещают наполнитель из небольших металлических частиц.

Длина отрезков регулируется индивидуально без особых ограничений. При этом, чем выше показатель магнитного сопротивления стали, тем быстрее будет осуществляться нагрев.

Для обмотки подходит медный провод с изоляцией сечением 1-1,5 мм. Использование более толстой проволоки неоправданно, поскольку это усложнит плотное расположение витков.

к меню ↑

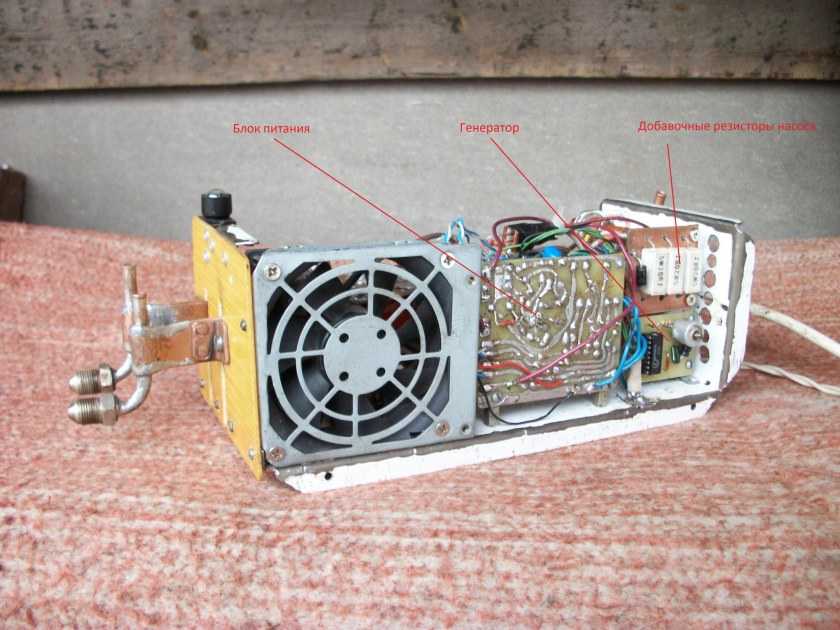

4.7 Узлы и детали теплогенератора

Устройство включает в себя:

  • генератор переменного тока, который увеличивает частоту тока;
  • индуктор, трансформирующий электроэнергию в магнитную энергию, представляет собой катушку из медной проволоки;
  • нагревательный элемент, чаще всего его роль играет металлическая труба.

Благодаря такой конструкции передача энергии осуществляется практически без потерь. КПД достигает 98%.

к меню ↑

4.8 Печь для нагрева металла

Из-за повышенной пожарной безопасности метод индукции применяется в металлургии. Собрать нагреватель для обработки металлических заготовок можно из подручных средств. Для предстоящих работ потребуется подготовить:

  1. 12-вольтный аккумулятор.
  2. Медную обмоточную проволоку.
  3. Пленочные конденсаторы.
  4. Транзисторы и диоды.
  5. Кольца блока питания от персонального компьютера.
    индукционная печь
    Индукционная печь из сварочного инвертора.

Последующая сборка производится по такой инструкции:

  1. На радиаторы охлаждения устанавливаются транзисторы. Во время использования прибор интенсивно нагревается, поэтому лучше подготовить крупные радиаторы.
  2. Изготавливаются дроссели. Для их сборки применяют медную проволоку и кольца блока питания ПК. Важно следить, чтобы межвитковое расстояние оставалось идентичным на каждом отрезке.
  3. Собирается конденсаторная батарея. Емкость элемента питания должна составлять 4,7 мкФ.
  4. Изготавливается обмотка. Диаметр медной проволоки должен составлять 2 мм. Потребуется выполнить 8 витков, чтобы во внутреннем пространстве поместились все обрабатываемые детали.

На последнем этапе подключается аккумулятор. Ток регулируется во время изготовления печи. Для этого достаточно поменять количество витков.

Если планируется частая и интенсивная эксплуатация оборудования, лучше подготовить блок питания повышенной мощности.

Кроме того, следует предусмотреть систему отвода тепла и вентиляции, т.к. во время работы печь сильно нагревается.

к меню ↑

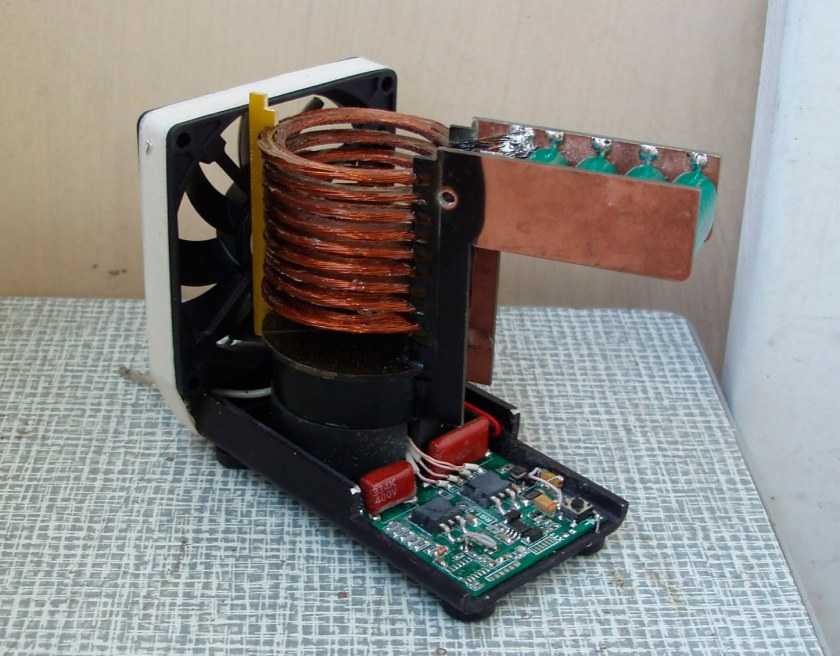

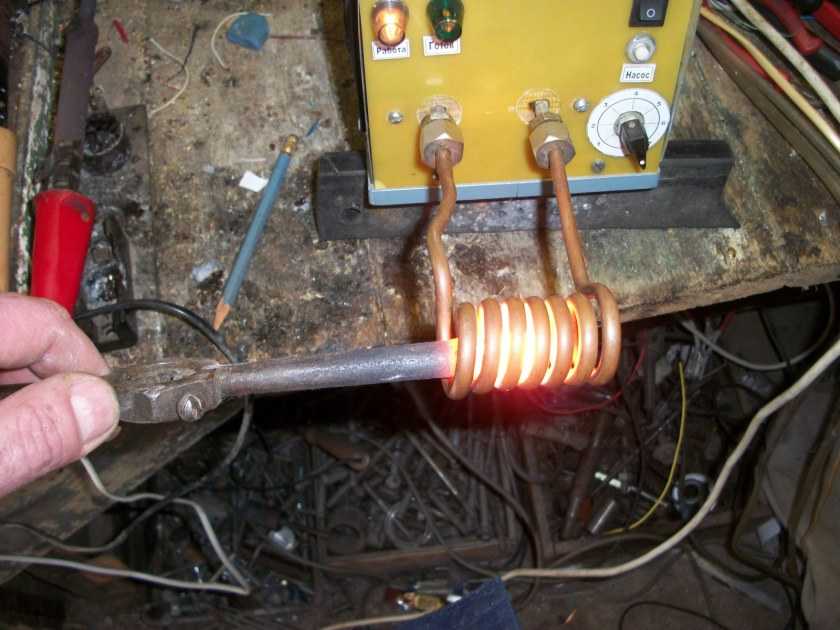

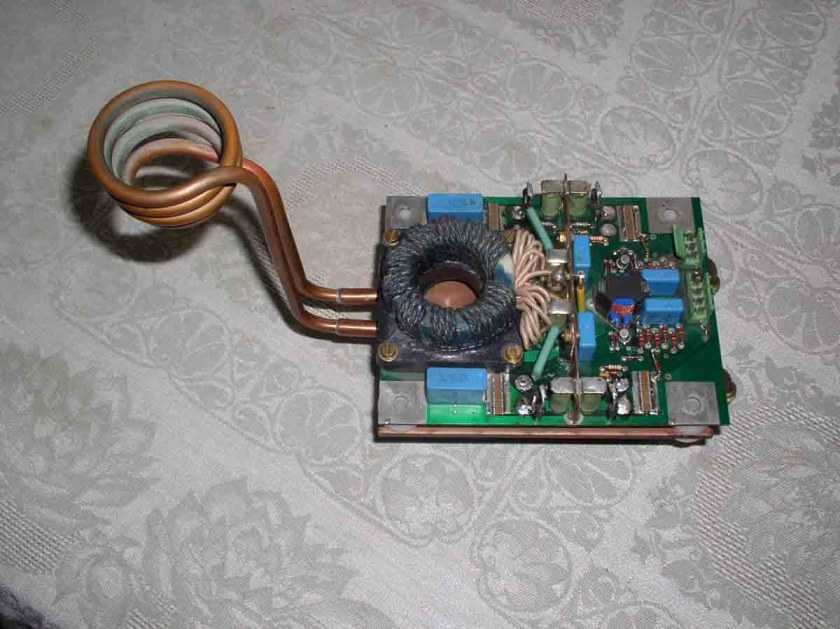

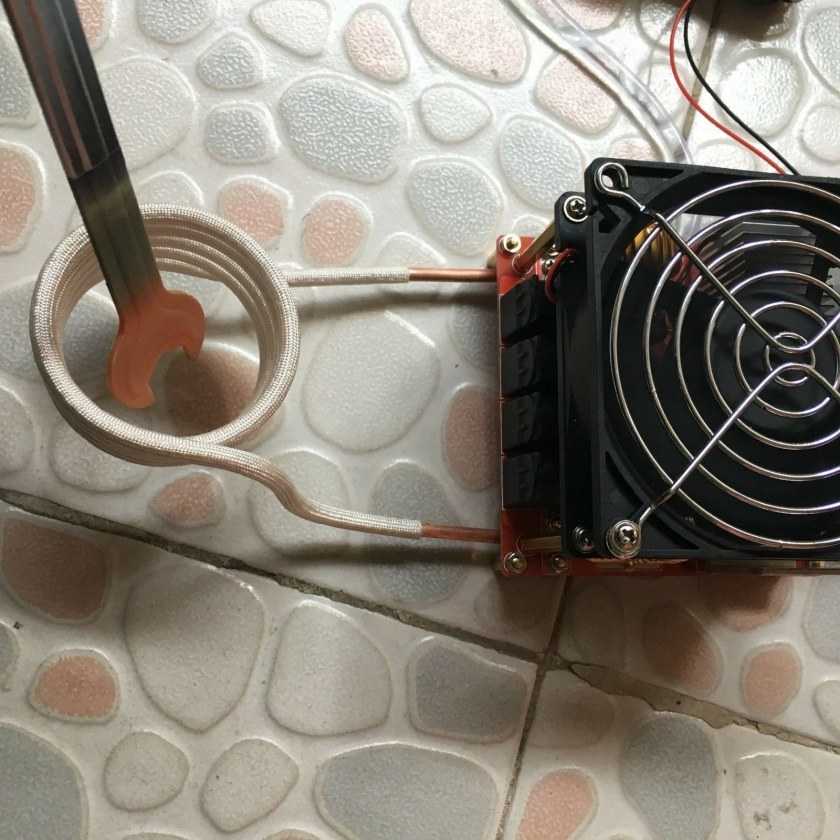

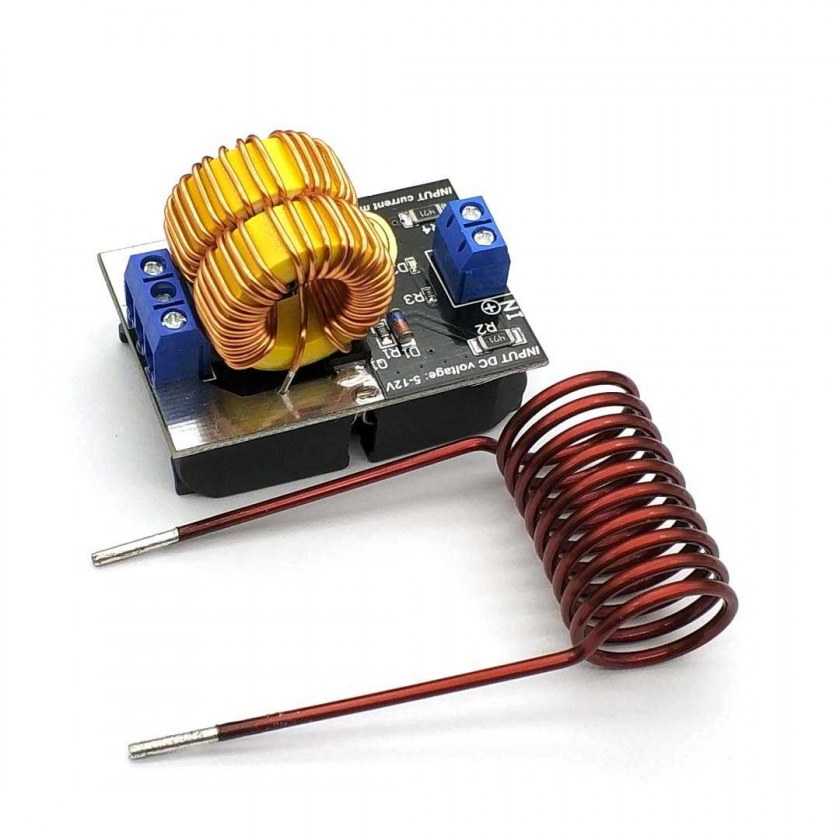

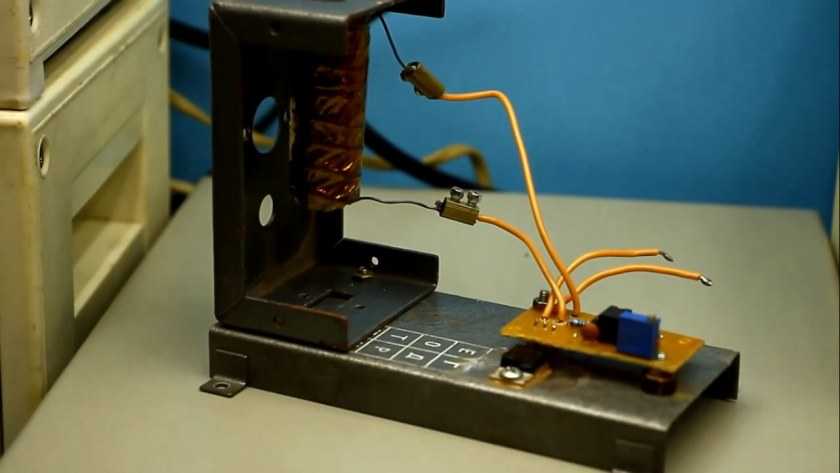

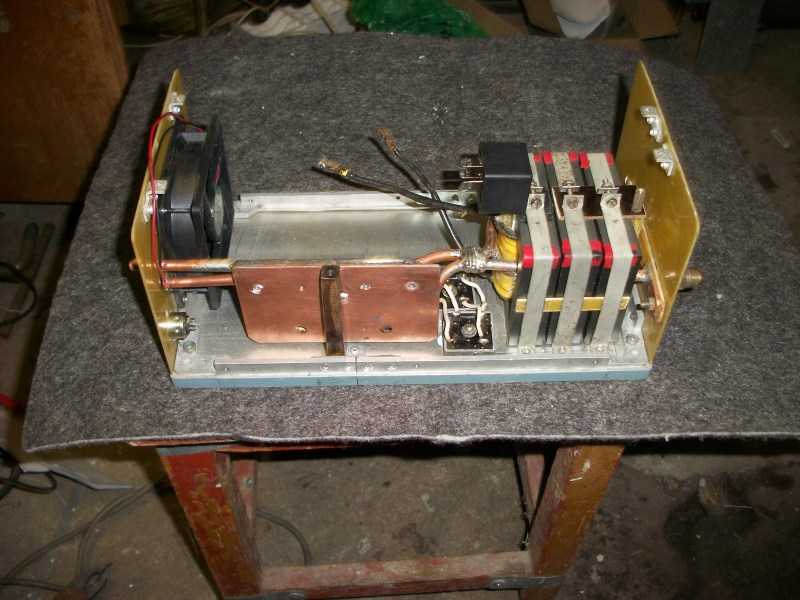

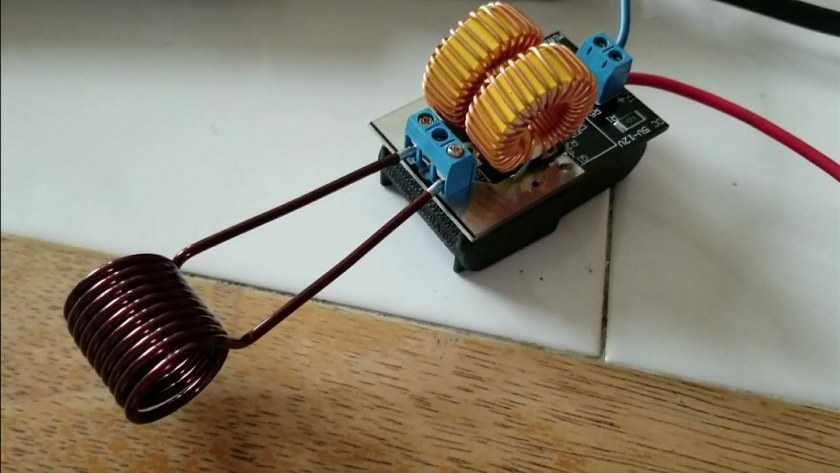

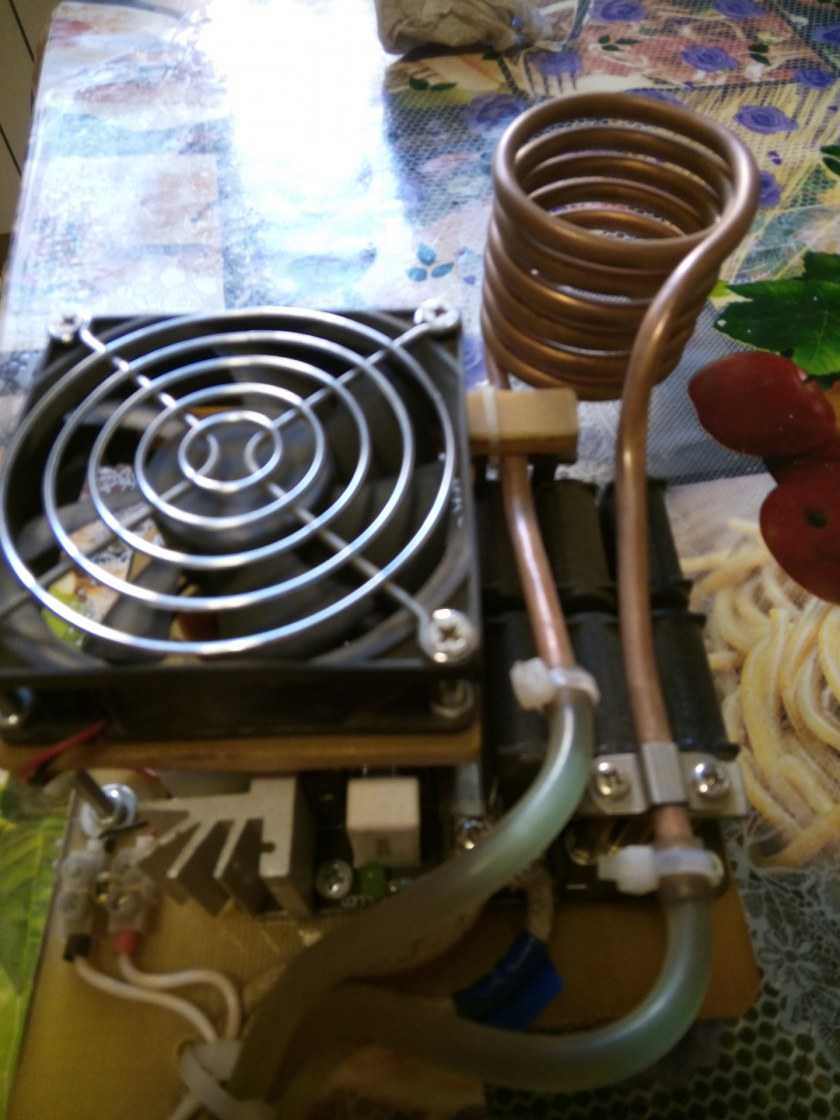

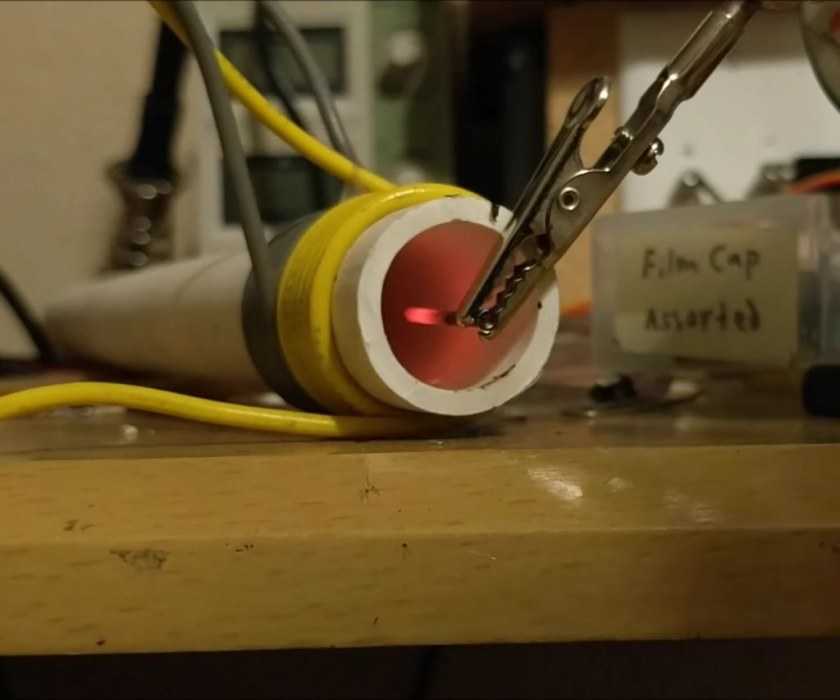

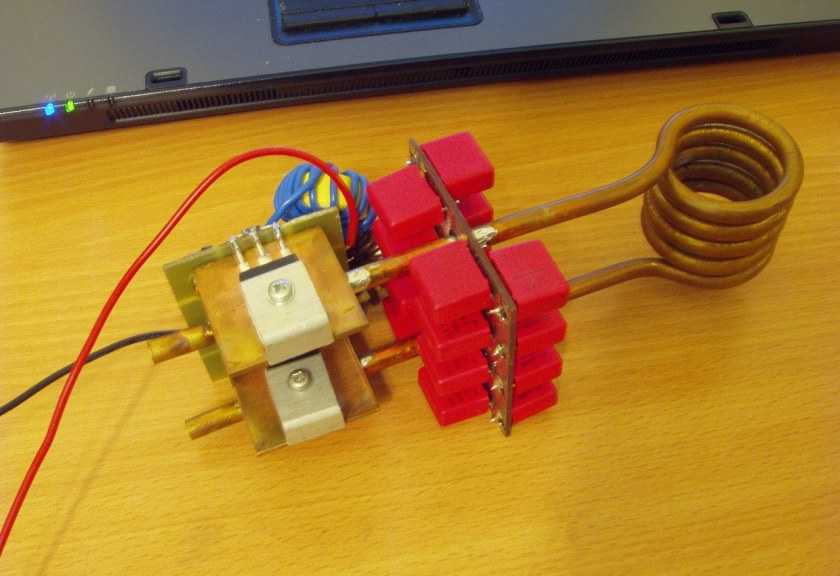

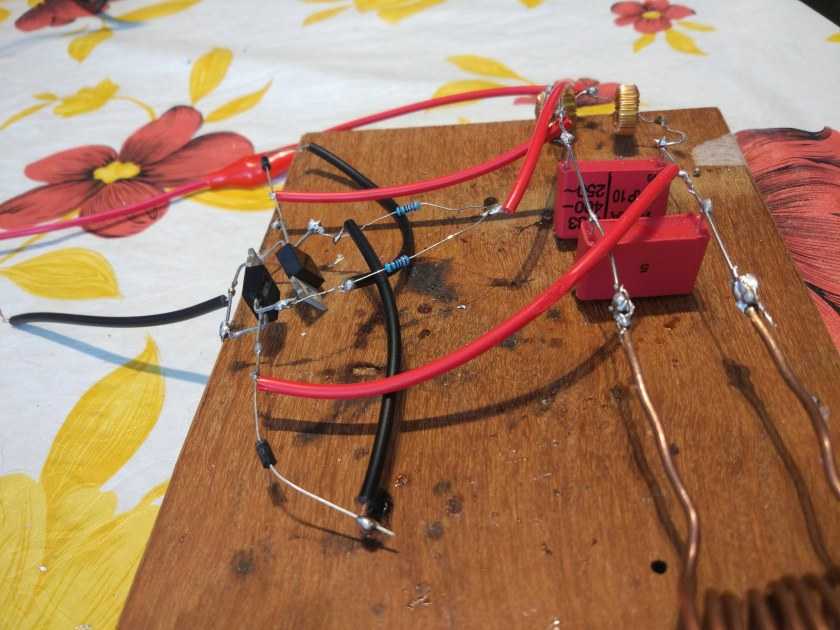

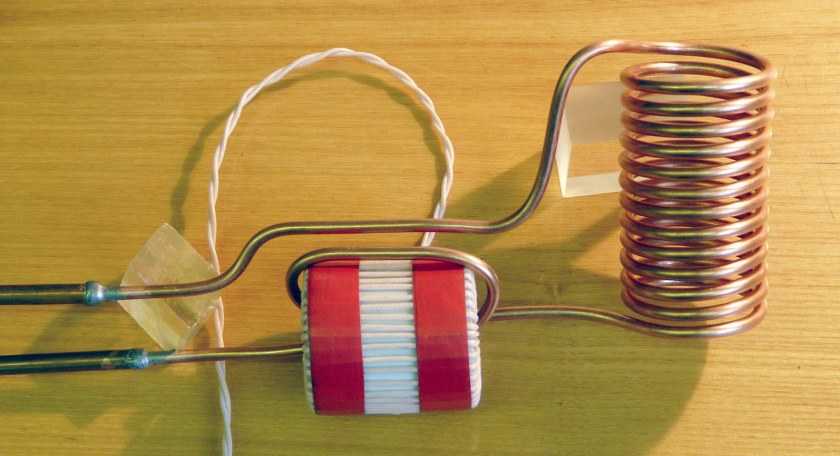

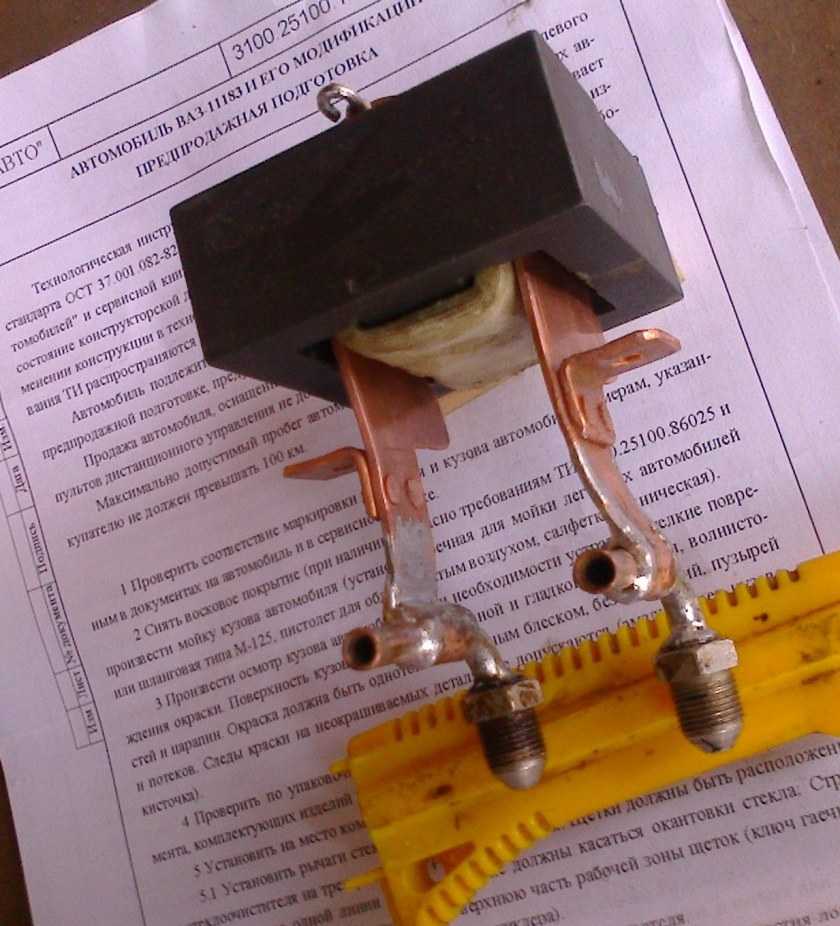

4.9 Фото индукционных нагревателей своими руками

к меню ↑

4.10 Установка индукционного нагревателя

Чтобы исключить перегрев индукционного нагревателя и деформацию трубы из пластика, нужно предусмотреть термостат и подключить его к системе аварийного отключения.

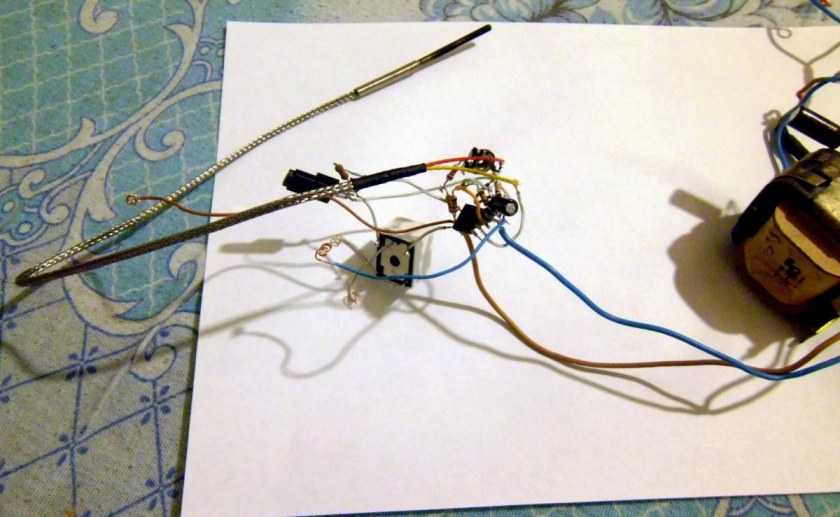

Специалисты применяют для таких целей терморегуляторы с реле и датчиками. Такие элементы умеют отключать цепь при нагреве теплоносителя до требуемой температуры.

к меню ↑

4.11 Способы подключения

Есть несколько способов сборки и подключения индукционного нагревателя, рассмотрим некоторые из них.

Первый

Проволоку необходимо нарезать на отрезки, длинной примерно 5 см. Данными отрезками заполнить сердечник, который после закупоривается проволочной сеткой. Установить переходник от трубы там, где нагреватель будет подключен к отоплению. Далее на нагреватель нужно намотать проволоку, длина которой должна составлять около 16 м.

После этого сердечник подключается к отоплению, сам нагреватель к инвертору. Обратите внимание, перед тестированием нужно убедиться, что внутри устройства есть вода. Если включить его без воды, оно очень быстро перегреется и расплавится.

Второй

Относительно первого варианта, этот намного проще, но требует дополнительных затрат. В качестве основы берется длинная труба. Примерно на метр с ее поверхности необходимо снять краску. Когда краска будет снята, очищенный участок нужно покрыть тканью электротехнической в 3-4 слоя. Следом, поверх ткани, наматывается проволока из меди, образуя катушку.

Собранный прибор изолируется, остается только подключить его к инвертору.

к меню ↑

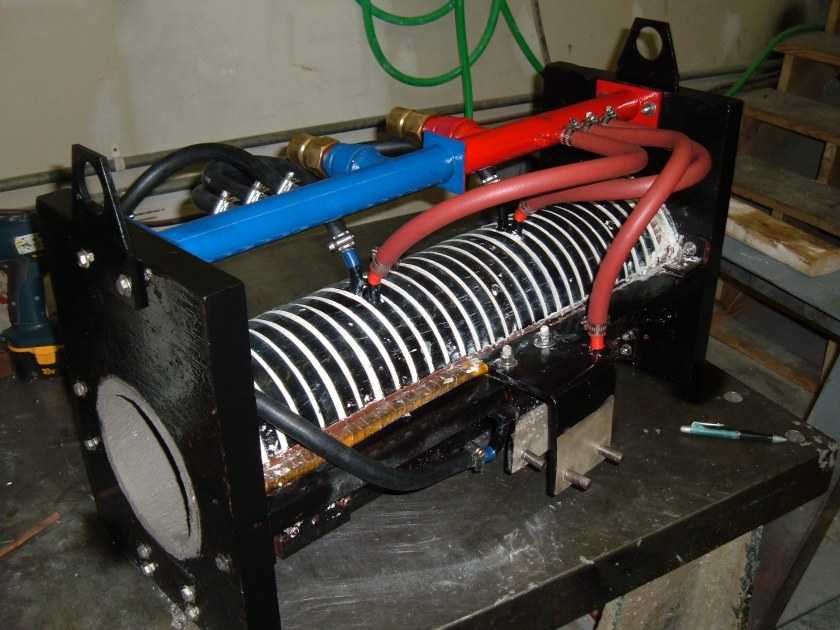

5 Проточный индукционный водонагреватель своими руками

Прежде чем приступать к монтажу, вам необходимо запастись необходимыми деталями. Так, лучшим вариантом будет сварочный высокочастотный инвертор, плавно изменяющийся диапазон силы тока. Такое устройство обойдется дешевле всего. Более дорогим вариантом станет трехфазный трансформатор, являющийся источником питания переменного тока для индуктора водонагревателя. В таком случае стоит использовать катушку на 50-90 витков, а в качестве материала взять медную проволоку с диаметром 3 или более миллиметров.

В качестве сердечника можно использовать как металлическую, так и полимерную трубу вместе с проволокой (используется как нагревательный элемент). В последнем случае толщина стен не должна быть менее 3 мм, чтобы спокойно выдерживать высокие температуры.

Для сборки водонагревателя вам понадобятся: кусачки, отвертки, паяльник и сварочный аппарат, если используется металлическая труба.

к меню ↑

5.1 Монтаж индукционного нагревателя воды

Индукционный нагреватель 4квт своими руками
Вариантов сборки устройства существует множество. Предлагаем попробовать собрать прибор по следующей схеме:

  1. Подготовьте рабочее место, материалы и инструменты.
  2. Зафиксируйте небольшой отрезок полимерной трубы (не забывайте, что минимальная толщина стенки должна составлять 3 мм).
  3. Обрежьте торцы сердечника, чтобы осталось 10 см в запасе провода для отводов.
  4. На нижнем отводе смонтируйте уголок. В дальнейшем сюда следует подключить обратку от отопления (если нагреватель используется в качестве котла).
  5. Плотно уложите рубленый провод вокруг трубы. Необходимо сделать не менее 90 витков.
  6. Установите на верхнем патрубке тройник, через который будет выходить горячая вода.
  7. Смонтируйте защитный контур устройства. Его можно изготовить как из полимера, так и из металла.
  8. Подключите к клеммам водонагревателя медную проволоку, затем заполните сердечник водой.
  9. Проверьте работоспособность индуктора.

Рекомендации. На всех выводах лучше устанавливать шаровые краны для удобства и простоты демонтажа водонагревателя в случае поломки. А вот заполнять металлическими кусочками трубу необязательно, так как должного эффекта это не дает. Не забудьте оставить окошко в корпусе для доступа к панели управления сварочного аппарата.

к меню ↑

5.2 Преимущества оборудования

Устройство для обогрева помещений индукционного типа имеет свои превосходства:

  • требует минимальных вложений;
  • имеет высокий коэффициент полезного действия;
  • такое оборудование можно собрать самому, в домашних условиях;
  • коэффициент полезного действия почти стопроцентный. Устройство почти не теряет тепла в процессе нагрева;
  • обычно при нагреве ТЭНы или бойлеры, образуют накипь в системе. В этом виде нагревателя, такая проблема отсутствует;
  • при нагревании никаких вредных веществ не выделяет, а значит, имеет экологически чистый процесс работы;
  • в систему можно наливать не только воду, но и антифриз и масло;
    Индукционный нагреватель 4квт своими руками

Индукционный нагреватель: принцип действия

  • не нуждается в постоянном обслуживании оборудования;
  • с установкой сможет справиться даже не профессионал и эксплуатация не нуждается в наличии особых знаний;
  • котел очень хорошо защищен с точки зрения пожарной безопасности. Электрическая составляющая достаточно надежная и не дает сбоев;
  • такой вид обогревателей можно использовать совместно с другими;
  • может работать как на постоянном, так и на переменном токе;
  • эксплуатация возможна в течение двадцати лет;
  • аппарат очень хорошо подходит для дач или частых строений.

Но даже при таком количестве достоинств, котел имеет минусы:

  1. цена такого устройства достаточно высокая. И вряд ли окупится в течение 1 – 2 отопительных сезонов;
  2. существует необходимость в постоянном электрическом энергоснабжении;
  3. устройство имеет большой вес;
  4. устанавливается только с закрытой системой отопления.

Но если есть решение поменять дровяную печь или котел на обогреватель такого типа, то можно сразу избавиться от нескольких проблем:

  • в жилище больше не будет запаха гари;
  • при растопке котла нет копоти;
  • не нужно будет выгребать сажу и пепел;
  • отпадет необходимость в приобретении дров или угля.

к меню ↑

5.3 Особенности безопасного использования

Помните, что нагреватель, на основе индукции — это конструкция, работающая от электричества и которая имеет свой класс опасности. Свод правил необходимых для изготовления данного устройства:

  1. установите на прибор термодатчик. Если вдруг система перегреется, сработает температурный датчик и устройство выключится;
  2. для самоделки необходима отдельная электропроводка с мощностью, рассчитанной на повышенную нагрузку;
  3. оголенные участки электропроводки должны быть обязательно заизолированы, чтобы обезопасить себя и своих близких от не желательных ударов тока;
  4. перед тем как включать прибор необходимо проверить наличие воды в трубе. Ее отсутствие может привести к поломке отопительного оборудования;
  5. ни в коем случае не устанавливайте оборудование в жилище. Необходимо помнить о плохом влиянии электромагнитных волн;
  6. устанавливая индукционный котел, соблюдайте границы установки — 80 см от пола и 30 см до потолка;
  7. проведите заземление;
  8. после установки прибора, необходимо подключить тумблер-автомат. В случае перегрузок в сети, он выключится;
  9. нужно установить предохраняющий клапан для понижения давления.
    Индукционный нагреватель 4квт своими руками

На основе этого не сложно сделать вывод:

  • КПД у нагревателя очень высок и составляет почти сто процентов;
  • прибор используется при нагреве воды и в качестве нагревателя системы для отопления дома;
  • такой аппарат не сложно собрать своими силами, так как сборка очень проста и понятна даже не профессионалу.

При рассмотрении всех плюсов не стоит забывать, что решение принимать об установке принимается строго самостоятельно и индивидуально. Поэтому нужно подойти к этому вопросу максимально серьезно:

  1. помните, что данное оборудование съедает много электрической энергии;
  2. индукционный обогреватель не является с точки зрения безопасности на 100% надежным.

Устройство излучает электромагнитные волны, которые плохо влияют на живых существ. По этой причине его нельзя устанавливать в жилище, а лучше завести для него отдельное помещение.

к меню ↑

5.4 Рекомендации по изготовлению

Изготовить индукционный нагреватель своими руками, рабочая схема которого приведена ниже, будет очень просто. Работы по его изготовлению не займут много времени, как и не потребуется больших финансовых вложений

Приступая к изготовлению прибора, стоит уделить внимание нескольким моментам:

По своей конструкции прибор является мультивибратором высокой мощности.
Сопротивление позволяет избежать перегрева полупроводниковых приборов и его подбору следует уделить повышенное внимание.
Индуктор представляет собой спираль, состоящую из медной проволоки с требуемым количеством витков.

Так как транзисторы быстро выходят из строя от перегрева, устанавливать их необходимо на радиаторы особой конструкции. Использование сварочного инвертора позволит снизить стоимость самодельного устройства, но также можно применять и трехфазный трансформатор. Ниже приведена простейшая схема индукционного нагревателя металла. Своими руками такой прибор собрать можно достаточно быстро.
Индукционный нагреватель 4квт своими руками
Он представляет собой трансформатор с двумя обмотками:

  • Первый контур необходим для преобразования электроэнергии в вихревые токи.
  • Вторая обмотка позволяет передавать преобразованную энергию теплоносителю.

В качестве корпуса можно использовать кусок пластиковой трубы, толщина стенок которой составляет не менее трех миллиметров. При этом его диаметр должен быть больше в сравнении с трубами отопления. Длина корпуса определяется в каждом конкретном случае индивидуально, но чаще всего достаточно около одного метра. Внутренний диаметр трубы находится в диапазоне от 50 до 80 мм. После этого трубу необходимо обмотать медной проволокой, а количество витков должно составлять около 90.

Для установки индукционного нагрева предстоит выполнить следующие действия:

  • Полимерная труба фиксируется.
  • Торцы сердечника необходимо обрезать, оставив при этом около 10 см в запасе для изготовления отводов.
  • К нижнему отводу крепится уголок для подключения обратки, если прибор будет монтироваться в отопительный котел.
  • Предварительно нарубленная на отрезки длиной в 50 мм медная проволока засыпается в трубу, которая затем с двух сторон закрывается сеткой.
  • Устанавливается защитный контур прибора.
  • Нагреватель подключается к источнику питания, после чего сердечник необходимо заполнить водой.

к меню ↑

6 Самостоятельная сборка печи

В интернете и журналах представлено множество технологий и схематичных описаний этого процесса, но при выборе стоит остановиться на какой-то одной модели, наиболее эффективной в работе, а также доступной и лёгкой в выполнении.

Самодельные плавильные печки имеют довольно простую конструкцию и обычно состоят лишь из трёх основных частей, помещённых в крепкий корпус. К ним относятся:

  • элемент, генерирующий переменный ток высокой частоты;
  • спиралевидная деталь, созданная из медной трубки или толстой проволоки, называемая индуктором;
  • тигель – ёмкость, в которой будет осуществляться прокаливание или плавка, изготовленная из огнеупорного материала.

Конечно, такое оборудование нечасто используют в быту, ведь не все мастера нуждаются в подобных агрегатах. Но технологии, встречающиеся в этих приспособлениях, присутствуют в бытовой технике, с которой многие люди имеют дело практически каждый день. Сюда можно отнести микроволновки, электрические духовки и индукционные плиты. Своими руками по схемам можно изготовить разное оборудование, если имеются необходимые знания и умения.

В этом видео вы узнаете из чего состоит данная печь

Нагрев в подобной технике осуществляется благодаря индукционным вихревым токам. Повышение температуры происходит мгновенно в отличие от других приспособлений аналогичного предназначения.

Например, индукционные плиты обладают КПД в 90%, а газовые и электрические не могут похвастаться этим значением, оно составляет лишь 30-40% и 55-65%, соответственно. Однако у ТВЧ плит есть недостаток: для их эксплуатации придётся подготовить специальную посуду.

к меню ↑

6.1 Необходимые знания

Электромагнитное поле действует на все живое. В качестве примера можно привести мясо в микроволновке. Поэтому стоит позаботиться о безопасности. И, неважно, вы собираете печь и тестируете ее или работаете на ней. Есть такой показатель, как плотность потока энергии. Так вот он зависит от именно от электромагнитного поля. И чем выше частота излучения, тем хуже человеческому организму.

Во многих странах приняты меры безопасности, в которых учитывается плотность потока энергии. Есть разработанные допустимые пределы. Это 1-30 мВт на 1 м² тела человека. Эти показатели действуют, если облучение происходит не больше одного часа в сутки. Кстати, установленный оцинкованный экран снижает плотность потолка в 50 раз.





к меню ↑

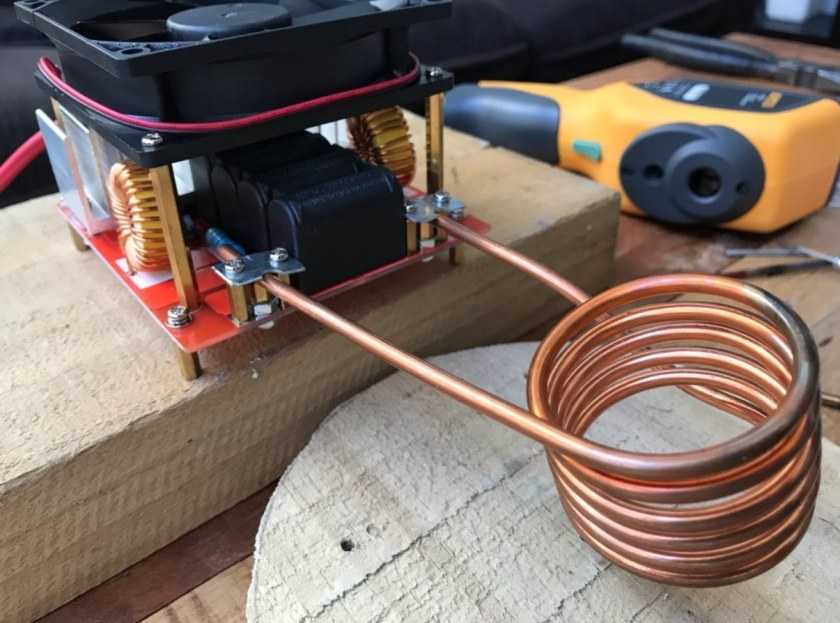

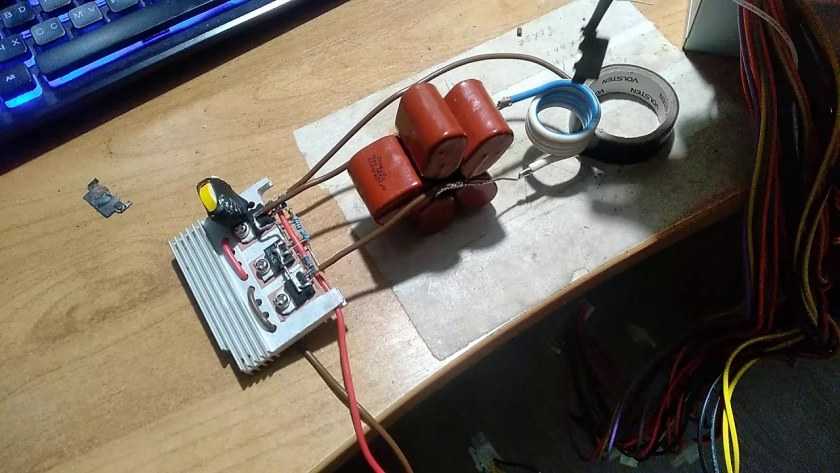

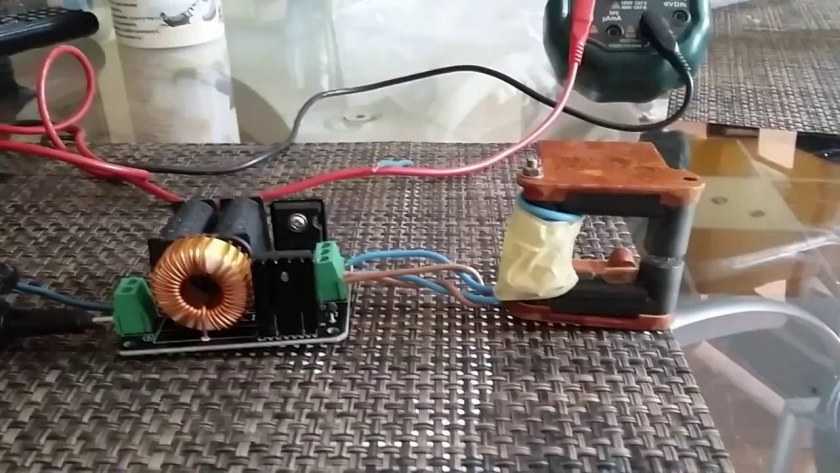

6.2 Конструкция из транзисторов

Существует множество различных схем по сборке индукционных плавилен в домашних условиях. Простая и проверенная печь из полевых транзисторов собирается довольно легко, многие мастера, знакомые с основами радиотехники, справятся с её изготовлением по схеме, представленной на рисунке. Для создания установки нужно подготовить следующие материалы и детали:

  • два транзистора IRFZ44V;
  • медные провода (для обмотки) в изоляции из эмали, толщиной 1,2 и 2 мм (по одной штуке);
  • два колечка от дросселей, их можно снять с блока питания старого компьютера;
  • один резистор 470 Ом на 1 Вт (можно последовательно соединить два по 0,5 Вт);
  • два диода UF4007 (спокойно заменяются на модель UF4001);
  • плёночные конденсаторы по 250 Вт — одна штука ёмкостью 330 нФ, четыре — 220 нФ, три — 1 мкФ, 1 штука — 470 нФ.

печь_внутри
Перед сборкой подобной печи не забываем про инструмент

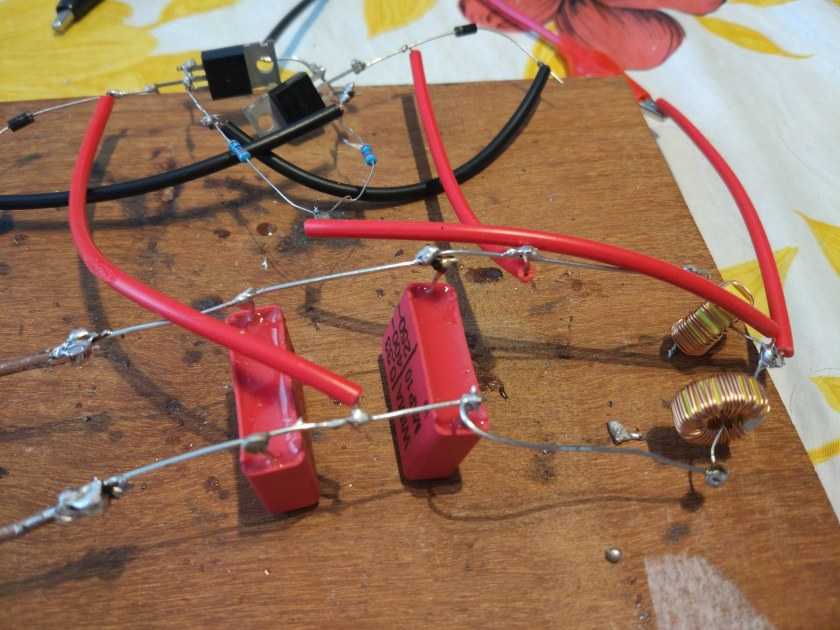

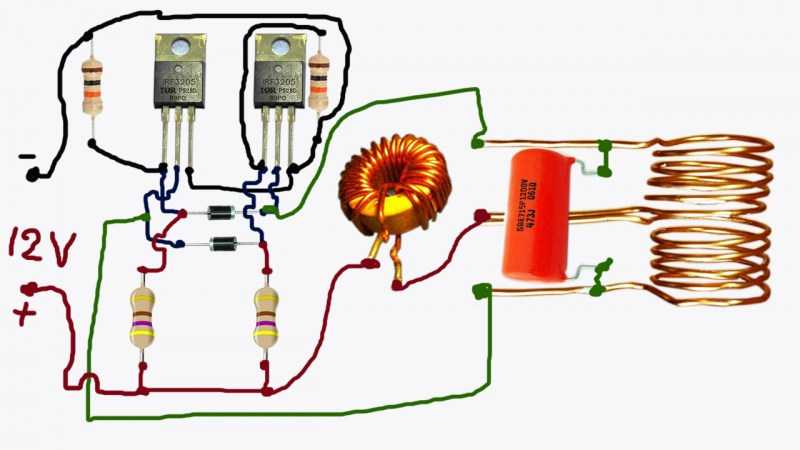

Сборка происходит по схематическому рисунку, также рекомендуется сверяться с пошаговой инструкцией, это убережёт от ошибок и порчи элементов. Создание индукционной плавильной печи своими руками производится по следующему алгоритму:

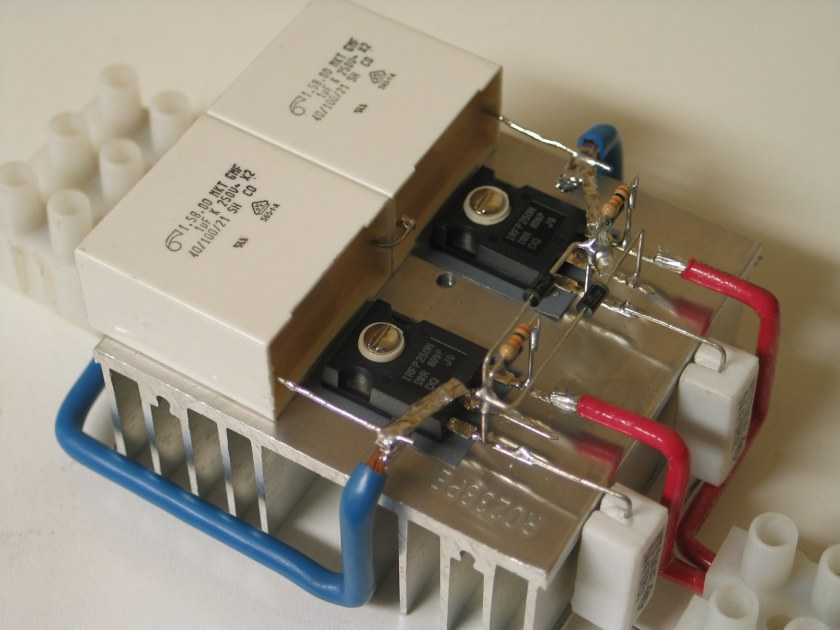

  1. Транзисторы помещают на довольно большие радиаторы. Дело в том, что схемы могут сильно греться во время работы, поэтому так важно подобрать детали подходящего размера. Все транзисторы можно разместить и на одном радиаторе, но в таком случае придётся изолировать их, избавив от соприкосновения с металлом. В этом помогут шайбы и прокладки из пластика и резины. Правильная распиновка транзисторов показана на картинке.
  2. Затем приступают к изготовлению дросселей, их понадобится две штуки. Для этого берут медную проволоку 1,2 миллиметра в диаметре и обматывают ею кольца, взятые с блока питания. В состав этих элементов входит ферромагнитное железо в виде порошка, поэтому необходимо сделать не меньше 7-15 витков, оставляя между ними небольшое расстояние.
  3. Полученные модули собирают в одну батарею с ёмкостью 4,6 мкФ, конденсаторы соединяют параллельно.
  4. Медную проволоку толщиной 2 мм используют для обмотки индуктора. Её оборачивают 7-8 раз вокруг любого предмета цилиндрической формы, его диаметр должен соответствовать размеру тигля. Лишнюю проволоку обрезают, но оставляют довольно длинные концы: они понадобятся для подключения к другим деталям.
  5. Все элементы соединяют на плате, как показано на рисунке.

В качестве источника питания рекомендуется использовать аккумулятор на 12 В, 7,2 A/h. Количество потребляемого тока во время работы будет равняться 10 А, подобного источника хватит примерно на 30-50 минут.

При необходимости можно соорудить корпус для агрегата, в этих целях используют только термостойкие материалы, например текстолит. Мощность аппарата можно регулировать, для чего достаточно поменять количество витков проволоки на индукторе и их диаметр.

печь_две
Есть несколько вариации индукционной печи, которую можно собрать

Канальная

канальный нагреватель
Одним из вариантов изготовления индукционной печи своими руками является канальная.

Для ее изготовления можно использовать обычный сварочный трансформатор, работающий на частоте 50 Гц.

В этом случае вторичную обмотку трансформатора надо заменить кольцевым тигелем.

В такой печи можно плавить до 300-400 г цветных металлов, а потреблять она будет 2-3 кВт мощности. Такая печь будет иметь большой кпд и позволит выплавлять металл высокого качества.

Основной трудностью изготовления канальной индукционной печи своими руками является приобретение подходящего тигеля.

Для изготовления тигеля должен использоваться материал с высокими диэлектрическими свойствами и высокой прочности. Такой как электрофарфор. Но такой материал не просто найти, а еще трудней обработать в домашних условиях.

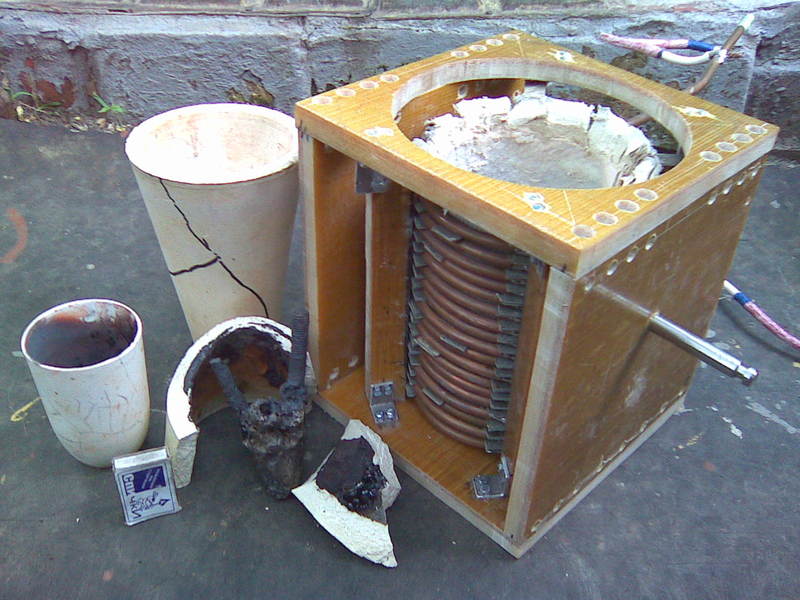

Тигельная

Важнейшими элементами тигельной печи индукционного типа являются:

  • индуктор;
  • генератор напряжения питания.

В качестве индуктора для тигельных печей мощностью до 3 кВт можно использовать медную трубку или провод диаметром 10 мм или медную шину сечением 10 мм². Диаметр индуктора может составлять около 100 мм. Число витков от 8 до 10.

При этом существует много модификаций индуктора. Например, его можно выполнить в виде восьмерки, трилистника или иной формы.

тигельный нагреватель
В процессе работы индуктор обычно сильно нагревается. В промышленных образцах для индуктора используется водяное охлаждение витков.

В домашних условиях использование такого метода затруднительно, однако индуктор может нормально работать в течение 20-30 минут, что вполне достаточно для домашних работ.

Однако такой режим работы индуктора вызывает появление на его поверхности окалины, что резко уменьшает кпд печи. Поэтому время от времени индуктор приходится заменять на новый. Некоторые специалисты для защиты от перегрева предлагают покрывать индуктор жаропрочным материалом.

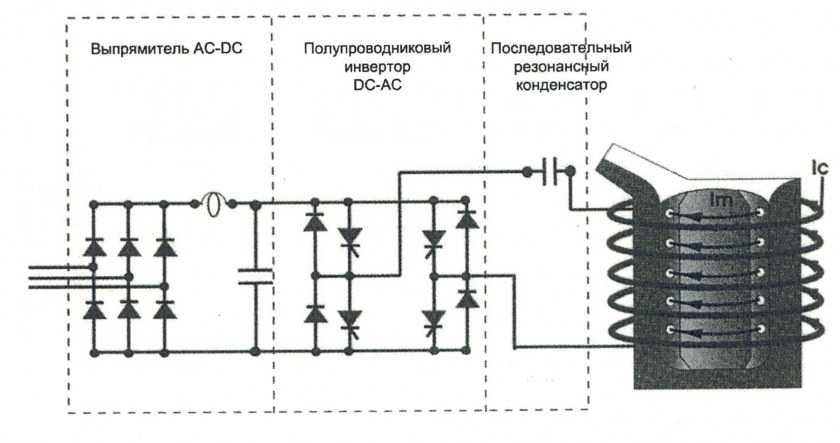

Генератор переменного тока высокой частоты – другой важнейший элемент тигельной печи индукционного типа. Можно рассмотреть несколько типов таких генераторов:

  • генератор на транзисторе;
  • генератор на тиристоре;
  • генератор на МОП- транзисторах.

Простейшим генератором переменного тока для питания индуктора является генератор с самовозбуждением, схема которого имеет один транзистор типа КТ825, два резистора и катушку обратной связи. Такой генератор может вырабатывать мощность до 300 Вт, а регулировка мощности генератора осуществляется путем изменения постоянного напряжения источника питания. Источник питания должен обеспечивать ток до 25 А.

Предлагаемый для тигельной печи генератор на тиристоре включает в схему тиристор типа Т122-10-12, динистор КН102Е, ряд диодов и импульсный трансформатор. Тиристор работает в импульсном режиме.

Проведенный анализ схемы показал, что в такой схеме имеются достаточно мощные паразитные колебания на частотах, близких к 120 МГц.

Самодельная индукционная печь

Такие сверхвысокочастотные излучения могут негативно повлиять на здоровье человека. В соответствии с российскими нормами безопасности с высокочастотными колебаниями разрешается работать при плотности потока электромагнитной энергии не более 1-30 мВт/м². Для данного генератора, как показали расчеты, это излучение на расстоянии в 2,5 м от источника достигает 1,5 Вт/м². Такая величина является неприемлемой.

Схема генератора на МОП-транзисторах включает четыре МОП-транзистора типа IRF520 и IRFP450 и представляет собой двухтактный генератор с независимым возбуждением и индуктором, включенным в мостовую схему. В качестве задающего генератора используется микросхема типа IR2153. Для охлаждения транзисторов требуется радиатор не менее 400 см² и воздушный обдув.
Этот генератор может обеспечивать мощность питания до 1 кВт и менять частоту колебаний в пределах от 10 кГц до 10 МГц. Благодаря этому печь, использующая генератор такого типа, может работать как в режиме плавления, так и поверхностного нагрева.

Печь длительного горения может работать на одной закладке от 10 до 20 часов. При изготовлении печи длительного горения своими руками нужно учитывать особенности конструкции, чтобы она выдавала максимум тепла при минимальных затратах энергии. О том, как правильно собрать печь, читайте на нашем сайте.

Возможно, вам будет интересно узнать о газовых обогревателях для гаража. Каким он должен быть, чтобы обеспечивалось тепло и безопасность, читайте в этом материале.

к меню ↑

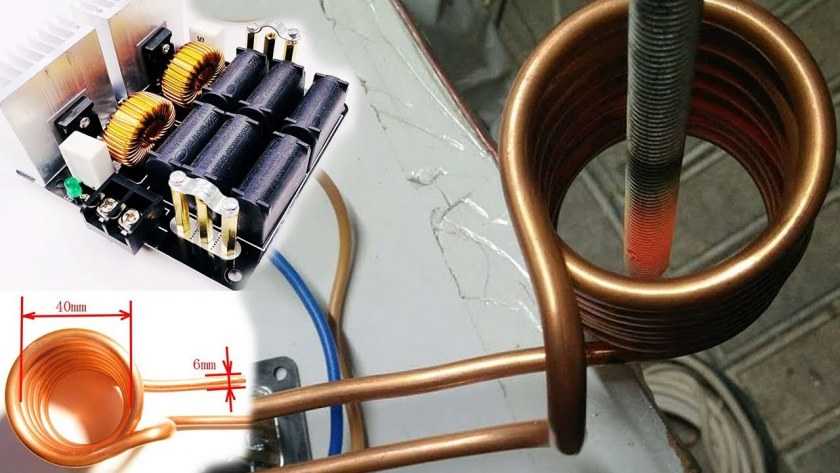

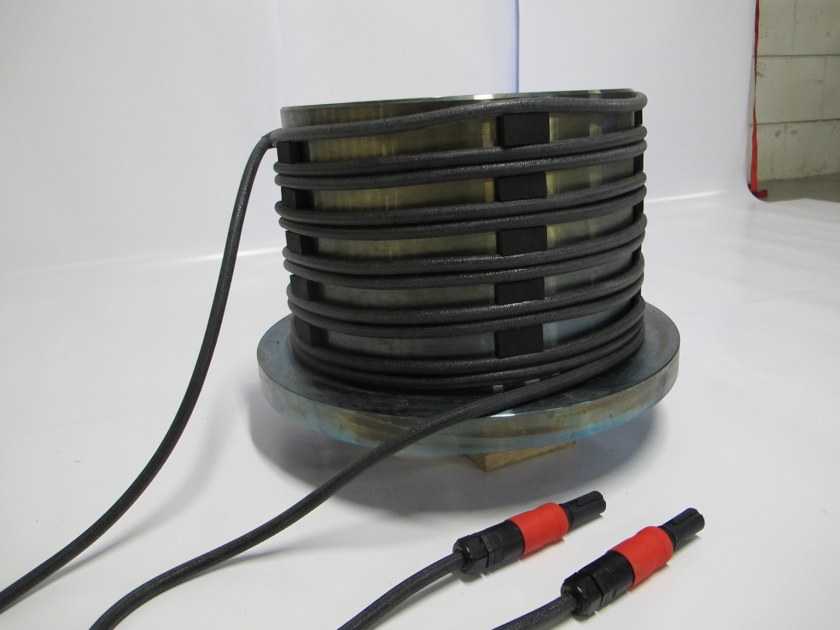

6.3 Индуктор

Важнейшая часть индукционной печи – ее нагревательная катушка, индуктор. Для самодельных печей на мощность до 3 кВт пойдет индуктор из голой медной трубки диаметром 10 мм или медной же голой шины сечением не менее 10 кв. мм. Внутренний диаметр индуктора – 80-150 мм, количество витков – 8-10. Витки не должны соприкасаться, расстояние между ними – 5-7 мм. Также никакая часть индуктора не должна касаться его экрана; минимальный зазор – 50 мм. Поэтому для прохождения выводов катушки к генератору нужно предусмотреть окно в экране, не мешающее его снимать/ставить.

Индукторы промышленных печей охлаждают водой или антифризом, но на мощности до 3 кВт описанный выше индуктор при работе его в продолжении до 20-30 мин принудительного охлаждения не требует. Однако он сам при этом сильно нагревается, а окалина на меди резко снижает КПД печи вплоть до потери ею работоспособности. Сделать самому индуктор с жидкостным охлаждением невозможно, поэтому его придется время от времени менять. Применять принудительное воздушное охлаждение нельзя: пластиковый или металлический корпус вентилятора вблизи катушки «притянут» к себе ЭМП, перегреются, а КПД печи упадет.

Примечание: для сравнения – индуктор для плавильной печи на 150 кг стали согнут из медной трубы 40 мм наружным диаметром и 30 внутренним. Число витков – 7, диаметр катушки по внутри 400 мм, высота тоже 400 мм. Для его раскачки на нулевой моде нужно 15-20 кВт при наличии замкнутого контура охлаждения дистиллированной водой.

к меню ↑

6.4 Генератор

Вторая главная часть печи – генератор переменного тока. Сделать индукционную печь, не владея основами радиоэлектроники хотя бы на уровне радиолюбителя средней квалификации, не стоит и пытаться. Эксплуатировать – тоже, ведь, если печка не под компьютерным управлением, настроить ее в режим можно, только чувствуя схему.

Схема генератора для индукционной печи, дающая паразитное СВЧ

Схема генератора для индукционной печи, дающая паразитное СВЧ

При выборе схемы генератора следует всячески избегать решений, дающих жесткий спектр тока. В качестве антипримера приводим довольно распространенную схему на тиристорном ключе, см. рис. выше. Доступный специалисту расчет по прилагаемой к ней автором осциллограмме показывает, что ППЭ на частотах свыше 120 МГц от индуктора, запитанного таким образом, превышает 1 Вт/кв. м. на расстоянии 2,5 м от установки. Убийственная простота, ничего не скажешь.

Схема лампового генератора для индукционной печи

Схема лампового генератора для индукционной печи

В качестве ностальгического курьеза приводим еще схему древнего лампового генератора, см. рис. справа. Такие делали советские радиолюбители еще в 50-х годах, рис. справа. Настройка в режим – воздушным конденсатором переменной емкости С, с зазором между пластинами не менее 3 мм. Работает только на нулевой моде. Индикатор настройки – неоновая лампочка Л. Особенность схемы – очень мягкий, «ламповый» спектр излучения, так что пользоваться этим генератором можно без особых мер предосторожности. Но – увы! – ламп для него сейчас не найдешь, а при мощности в индукторе около 500 Вт энергопотребление от сети – более 2 кВт.

Примечание:указанная на схеме частота 27,12 МГц не оптимальна, она выбрана из соображений электромагнитной совместимости. В СССР она была свободной («мусорной») частотой, для работы на которой разрешения не требовалось, лишь бы устройство помех никому не давало. А вообще-то С можно перестраивать генератор в довольно широком диапазоне.

Самодельная тигельная индукционная печь 50-х годов.

Самодельная тигельная индукционная печь 50-х годов.

На следующем рис. слева – простейший генератор с самовозбуждением. L2 – индуктор; L1 – катушка обратной связи, 2 витка эмалированного провода диаметром 1,2-1,5 мм; L3 – болванка или шихта. В качестве контурной емкости используется собственная емкость индуктора, поэтому эта схема не требует настройки, она автоматически входит в режим нулевой моды. Спектр мягкий, но при неправильной фазировке L1 мгновенно сгорает транзистор, т.к. он оказывается в активном режиме с КЗ по постоянному току в цепи коллектора.

Схема простейшего генератора для индукционной печи

Схема простейшего генератора для индукционной печи

Также транзистор может сгореть просто от изменения наружной температуры или саморазогрева кристалла – каких-либо мер по стабилизации его режима не предусмотрено. В общем, если у вас завалялись где-то старые КТ825 или им подобные, то начинать эксперименты по индукционному нагреву можно с этой схемки. Транзистор должен быть установлен на радиатор площадью не менее 400 кв. см. с обдувом от компьютерного или ему подобного вентилятора. Регулировка можности в индукторе, до 0,3 кВт – изменением напряжения питания в пределах 6-24 В. Его источник должен обеспечивать ток не менее 25 А. Мощность рассеивания резисторов базового делителя напряжения не менее 5 Вт.

Генератор-мультивибратор для индукционной печи

Генератор-мультивибратор для индукционной печи

Схема на след. рис. справа – мультивибратор с индуктивной нагрузкой на мощных полевых тразисторах (450 B Uk, не менее 25 A Ik). Благодаря применению емкости в цепи колебательного контура дает довольно мягкий спектр, но внемодовый, поэтому пригоден для разогрева деталей до 1 кг для закалки/отпуска. Главный недостаток схемы – дороговизна компонент, мощных полевиков и быстродействующих (граничная частота не менее 200 кГц) высоковольтных диодов в их базовых цепях. Биполярные мощные транзисторы в этой схеме не работают, перегреваются и сгорают. Радиатор здесь такой же, как и в предыдущем случае, но обдува уже не нужно.

Следующая схема уже претендует на звание универсальной, мощностью до 1 кВт. Это – двухтактный генератор с независимым возбуждением и мостовым включением индуктора. Позволяет работать на 2-3 моде или в режиме поверхностного нагрева; частота регулируется переменным резистором R2, а диапазоны частот переключаются конденсаторами С1 и С2, от 10 кГц до 10 МГц. Для первого диапазона (10-30 кГц) емкость конденсаторов С4-С7 должна быть увеличена до 6,8 мкФ.

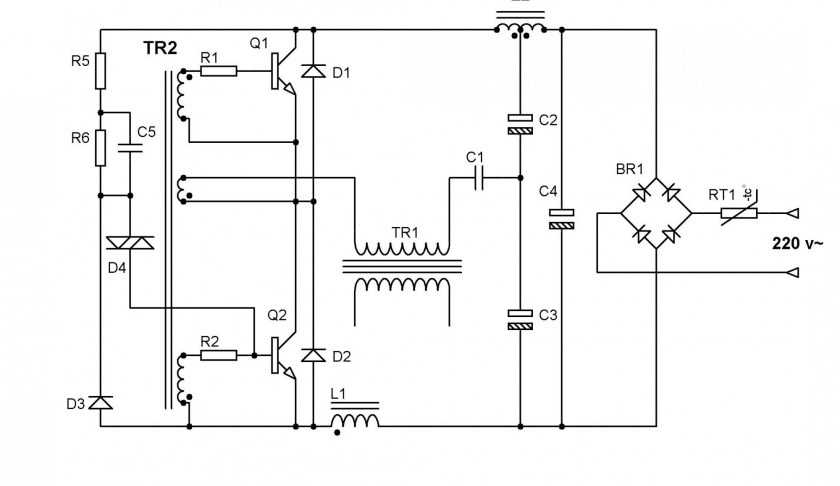

Схема универсального генератора для индукционной печи

Схема универсального генератора для индукционной печи

Трансформатор между каскадами – на ферритовом кольце с площадью сечения магнитопровода от 2 кв. см. Обмотки – из эмалированного провода 0,8-1,2 мм. Радиатор транзисторов – 400 кв. см. на четверых с обдувом. Ток в индукторе практически синусоидальный, поэтому спектр излучения мягкий и на всех рабочих частотах дополнительных мер защиты не требуется, при условии работы до 30 мин в день через 2 дня на 3-й.

к меню ↑

6.5 С графитовыми щётками

Главный элемент этой конструкции собирают из графитовых щёток, пространство между которыми заполняют гранитом, измельчённым до порошкового состояния. Затем готовый модуль соединяют с понижающим трансформатором. При работе с подобным оборудованием можно не опасаться удара током, так как оно не испытывает необходимости в использовании 220 вольт.

Технология изготовления индуктивной печи из графитовых щёток:

  1. Сначала собирают корпус, для этого огнеупорный (шамотный) кирпич размером 10×10×18 см укладывают на плитку, способную переносить высокую температуру. Готовый бокс оборачивают асбестокартоном. Чтобы придать этому материалу необходимую форму, его достаточно смочить небольшим количеством воды. Размер основы напрямую зависит от мощности трансформатора, используемого в конструкции. При желании бокс можно покрыть проволокой из стали.
  2. Отличным вариантом для графитных печей станет трансформатор мощностью 0,063 кВт, взятый от сварочного аппарата. Если он рассчитан на 380 В, то в целях обеспечения безопасности можно подвергнуть его обмотке, хотя многие опытные радиотехники считают, что от этой процедуры можно отказаться без какого-либо риска. Однако рекомендуется обвить трансформатор тонким алюминием, чтобы готовый аппарат не нагревался во время работы.
  3. На дно короба устанавливают глиняную подложку, чтобы жидкий металл не растекался, после чего в бокс помещают графитовые щётки и гранитный песок.


Главным преимуществом подобных приборов считается высокая температура плавления, которая способна изменить агрегатное состояние даже палладия и платины. К недостаткам можно отнести слишком быстрый нагрев трансформатора, а также небольшую площадь печи, которая не позволит выплавить больше 10 г металла за один раз. Поэтому каждый мастер должен понимать, что если прибор собирается для обработки больших объёмов, то лучше изготовить печь иной конструкции.

В подобных печах не рекомендуется плавить латунь. Этот материал отличается высоким содержанием цинка, который начинает выгорать при высокой температуре и образует едкий, очень вредный для организма дым.

к меню ↑

6.6 Прибор на лампах

Мощную печку для плавки можно собрать из электронных лампочек. Как видно на схеме, для получения высокочастотного тока нужно параллельно соединить лучевые лампы. Вместо индуктора в этом приборе используют трубку из меди диаметром 10 мм. Также конструкцию оснащают подстроечным конденсатором, чтобы иметь возможность регулировать мощность печи. Для сборки нужно подготовить:

  • четыре лампы (тетроды) L6, 6П3 или Г807;
  • подстроечный конденсатор;
  • 4 дросселя на 100-1000 мкГн;
  • неоновую лампочку-индикатор;
  • четыре конденсатора на 0,01 мкФ.


Для начала медной трубке придают форму спирали — это будет индуктор прибора. При этом между витками оставляют расстояние не менее 5 мм, а их диаметр должен составлять 8-15 см. Концы спирали обрабатывают для прикрепления к схеме. Толщина получившегося индуктора должна быть больше, чем у тигля (его помещают внутрь), на 10 мм.

Готовую деталь размещают в корпусе. На его изготовление следует использовать материал, который обеспечит электро- и термоизоляцию начинки прибора. Затем из ламп, дросселей и конденсаторов собирают каскад, как показано на рисунке, последние соединяют в прямую линию.

Пришло время подключать неоновый индикатор: он нужен, чтобы мастер мог узнавать о готовности прибора к работе. Эту лампочку выводят на корпус печи вместе с ручкой конденсатора переменной ёмкости.

к меню ↑

6.7 Правила использования

Опытным радиотехникам сборка индукционной печи по схемам своими руками может показаться лёгким занятием, поэтому прибор будет готов довольно быстро, а мастер захочет испробовать своё творение в деле. Стоит помнить, что при работе с самодельной установкой важно соблюдать технику безопасности и не забывать об основных угрозах, которые могут возникнуть во время эксплуатации инерционной печи:

  1. Жидкий металл и нагревательные элементы приспособления могут стать причиной сильных ожогов.
  2. Ламповые схемы состоят из деталей с высоким напряжением, поэтому во время сборки агрегата их необходимо поместить в закрытый бокс, исключив таким образом вероятность случайного прикосновения к этим элементам.
  3. Электромагнитное поле способно оказывать влияние даже на те вещи, что находятся вне короба установки. Поэтому перед включением прибора нужно убрать подальше все сложнотехнические устройства, такие как мобильные телефоны, цифровые фотоаппараты, MP3 плееры, а также снять все металлические украшения. Опасности подвергаются также люди с кардиостимуляторами: им ни в коем случаем нельзя пользоваться таким оборудованием.

Эти печи можно использовать не только для плавки, но и для быстрого нагрева металлических предметов при формовке и лужении. Меняя выходной сигнал установки и параметры индуктора, можно настроить прибор для конкретной задачи.

Для плавки небольших объёмов железа пойдут самодельные печки, эти эффективные устройства способны работать от обычных розеток. Прибор не занимает много места, его можно расположить на рабочем столе в мастерской или гараже. Если человек умеет читать простенькие электрические схемы, то ему не нужно приобретать подобное оборудование в магазине, ведь он сможет собрать небольшую печку своими руками всего за несколько часов.

Радиолюбители давно выяснили, что можно изготовить индукционные печи для плавки металла своими руками. Эти простые схемы помогут сделать твч установку для домашнего использования. Однако все описанные конструкции правильней будет назвать лабораторными инверторами Кухтецкого, так как самостоятельно собрать полноценную печку этого типа просто невозможно

к меню ↑

6.8 Охлаждение схемы

Промышленные плавильные установки оснащены системой принудительного охлаждения на воде или антифризе. Выполнение водяного охлаждения в домашних условиях потребует дополнительных затрат, сопоставимых по цене со стоимостью самой установки для плавки металла.

Выполнить воздушное охлаждение с помощью вентилятора можно при условии достаточно удаленного расположения вентилятора. В противном случае металлическая обмотка и другие элементы вентилятора будут служить дополнительным контуром для замыкания вихревых токов, что снизит эффективность работы установки.

Элементы электронной и ламповой схемы также способны активно нагреваться. Для их охлаждения предусматривают теплоотводящие радиаторы.

к меню ↑

6.9 Процесс сборки

Тигельная печь индукционная своими руками состоит из индуктора, который представляет собой соленоид, произведенный из водоохлаждаемой медной трубки и тигля, который может быть изготовлен из керамических материалов, а иногда из стали, графита и прочих. В таком устройстве можно выплавлять чугун, сталь, драгоценные металлы, алюминий, медь, магний. Индукционные печи своими руками изготавливаются с емкостью тигля от пары килограмм до нескольких тонн. Они могут быть вакуумными, газонаполненными, открытыми и компрессорными. Питаются печи токами высокой, средней и низкой частоты.

Итак, если вас интересует индукционная печь своими руками, схема предполагает использование таких основных узлов: плавильной ванны и индукционной единицы, в которую включаются подовый камень, индуктор и магнитный сердечник. Канальная печь отличается от тигельной тем, что электромагнитная энергия преобразуется в тепловую в канале тепловыделения, в котором постоянно должно быть электропроводящее тело. Чтобы произвести первичный пуск канальной печи, в нее заливают расплавленный металл либо вставляют шаблон из материала, способного расправиться в печи. Когда плавка завершается, металл сливается не полностью, а остается «болото», предназначенное для заполнения канала тепловыделения для пуска в будущем. Если собирается печь индукционная своими руками, то для облегчения замены подового камня для оборудования он делается отъемным.

Индукционная мини печь своими руками





к меню ↑

6.10 Меры безопасности при работе

  • Основная опасность при работе с самодельной установкой — опасность получения ожогов от нагреваемых элементов установки и расплавленного металла.
  • Ламповая схема включает элементы с высоким напряжением, поэтому её нужно разместить в закрытом корпусе, исключив случайное прикосновение к элементам.
  • Электромагнитное поле способно воздействовать на предметы, находящиеся вне корпуса прибора. Поэтому перед работой лучше надеть одежду без металлических элементов, убрать из зоны действия сложные устройства: телефоны, цифровые камеры.

Печь для плавки металлов в домашних условиях может использоваться также для быстрого нагрева металлических элементов, например, при их лужении или формовке. Характеристики работы представленных установок можно подогнать под конкретную задачу, меняя параметры индуктора и выходной сигнал генераторных установок — так можно добиться их максимальной эффективности.

к меню ↑

7 Некоторые особенности систем индукционного отопления дома

Коэффициент полезного действия индукционного оборудования, впрочем, как и любого отопительного электрооборудования, в немалой степени зависит от того, сколько тепла расходуется на нагрев теплоносителя, а сколько рассеивается вокруг прибора. Очевидно, что чем меньше рассеивание, тем выше КПД. Поэтому цена тепла, получаемого с помощью индукционного отопления, напрямую зависит от качества оборудования.

Скорость нагрева теплоносителя, а значит и скорость распространения тепла по дому, зависит от мощности нагревательного элемента. Чем мощнее катушка, генерирующая электромагнитное поле, тем скорее нагревается стальной сердечник, и затем и теплоноситель. Этот принцип также справедлив не только для индукционного водонагревательного отопления, но и для всех электронагревательных приборов. Потери тепла, например, на нагрев самой катушки, не критичны, так как все равно все тепло остается внутри помещения, в котором установлено оборудование, а не выветриваются через дымоход как при отоплении печами. Однако, как уже говорилось выше, нужно обеспечить постоянное наличие теплоносителя в системе. В противном случае возможен значительный перегрев, вплоть до расплавления, самого нагревательного оборудования. Особенно актуальна эта проблема при монтаже самодельного индукционного отопления.

Несомненным плюсом такой системы является ее долговечность. Собственно износу подвержен сердечник, который разрушается тем быстрее, чем более агрессивная среда на него воздействует, и чем чаще возникают перепады температур. Медная обмотка имеет достаточно большой запас прочности, а движущихся частей, которые могли бы быть подвержены механическому износу, в системе нет. Собственно срок гарантии определяется сроком работы транзисторов, которые обеспечивают управление током в цепи. Обычно гарантийный срок составляет 10 лет, но практически индукционное оборудование может работать без проблем в 2-3 раза дольше.

к меню ↑

7.1 Схема универсального генератора


Современные индукционные печи работают на более совершенных элементах – микросхемах и транзисторах. Большим успехом пользуется универсальная схема двухтактного генератора, развивающая мощность до 1 кВт. Принцип работы основан на генераторе независимого возбуждения, при этом индуктор включен в режиме моста

Достоинства двухтактного генератора, собранного по такой схеме:

  1. Возможность работать на 2-й и 3-й моде помимо основной.
  2. Присутствует режим поверхностного нагрева.
  3. Диапазон регулирования 10-10000 кГц.
  4. Мягкий спектр излучения во всем диапазоне.
  5. Не нуждается в дополнительной защите.

Перестройка частоты осуществляется с помощью переменного резистора R2. Рабочий диапазон частот задается конденсаторами C1 и C2. Межкаскадный согласующий трансформатор должен быть с кольцевым ферритовым сердечником сечением не менее 2 кв.см. Намотка трансформатора делается из эмалированного провода сечением 0,8-1,2 мм. Транзисторы нужно усадить на общий радиатор площадью от 400 кв.см.

к меню ↑

7.2 Канальное плавильное устройство

Канальный тип индукционной сталеплавильной печи имеет в конструкции электромагнитный сердечник. Принцип действия прибора заключается в движении переменного магнитного потока через магнитопровод. В кольце с жидким металлом происходит возбуждение электрического тока, разогревает шихту до заданной температуры. Технология применяется в литейном производстве, миксерах, пищевых раздаточных столах. Для увеличения магнитного потока используется магнитный проводник замкнутого вида из трансформаторной стали.

Свое название канальные печи получили за наличие в пространстве агрегата двух отверстий с каналом, образующим замкнутый контур. По конструкционным особенностям прибор не может работать без контура, благодаря которому жидкий алюминий находится в непрерывном движении. При несоблюдении рекомендаций завода изготовителя оборудование самопроизвольно отключается, прерывая процесс плавки.

Жидкая бронза заливается через сифон, расположенный на торцевой стенке, присадки и шлаки загружаются и удаляются через специальные отверстия. Выдача готовой продукции осуществляется через V -образный сливной канал, сделанный в футеровке по шаблону, который расплавляется в рабочем процессе. Охлаждение обмотки и сердечника осуществляется воздушной массой, температура корпуса регулируется при помощи воды.

к меню ↑

7.3 Достоинства плавления

Индукционный нагрев является прямым, бесконтактным и его принцип позволяет использовать выработанное тепло с максимальной эффективностью. Коэффициент полезного действия (КПД) при использовании этого способа стремится к 90%. Во время процесса плавления происходит тепловое и электродинамическое движение жидкого металла, что способствует равномерной температуры по всему объёму однородного материала.

Технологический потенциал таких устройств создаёт преимущества:

  • быстродействие – сразу после включения можно использовать;
  • высокая скорость процесса плавления;
  • возможность регулировки температуры расплава;
  • зонная и фокусированная направленность энергии;
  • однородность расплавленного металла;
  • отсутствие угара от легирующих элементов;
  • экологическая чистота и безопасность.

к меню ↑

7.4 Реализация в бытовых условиях

Индукционное отопление ещё не завоевало в достаточной степени рынок из-за высокой стоимости самой системы обогрева. Так, например, для промышленных предприятий подобная система обойдётся в 100 000 рублей, для бытового использования – от 25 000 руб. и выше. Поэтому вполне понятен интерес к схемам, которые позволяют создать самодельный индукционный нагреватель своими руками

На базе трансформатора

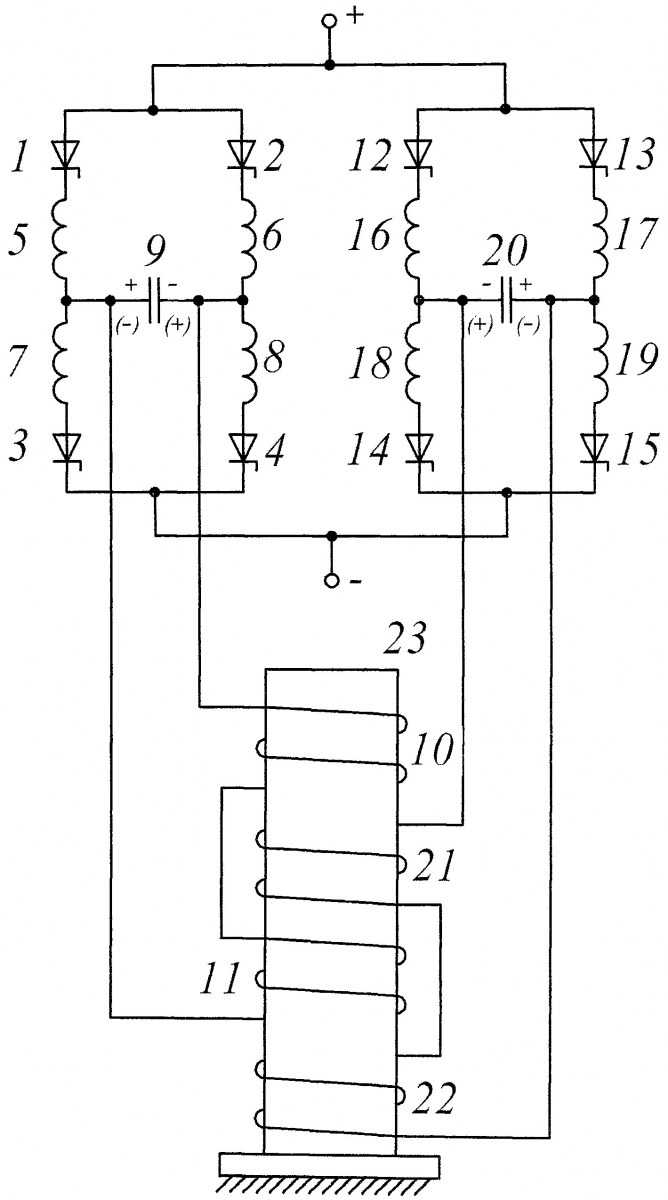

Основным элементом системы индукционного отопления с трансформатором станет само устройство, у которого есть первичная и вторичная обмотки. Вихревые потоки будут формироваться в первичной обмотке и создадут электромагнитное индукционное поле. Это поле будет воздействовать на вторичную, которая и есть, по сути, индукционный нагреватель, реализованный физически в виде корпуса котла отопления. Именно вторичная короткозамкнутая обмотка передает энергию теплоносителю.


Главными элементами установки индукционного нагрева являются:

  • сердечник;
  • обмотка;
  • два вида изоляции – тепло- и электроизоляция.

Сердечник – это две ферримагнитные трубки разного диаметра с толщиной стенок не менее 10 мм, вваренные друг в друга. Тороидальная обмотка из медного провода производится по внешней трубке. Необходимо наложить от 85 до 100 витков с равным расстоянием между витками. Переменный ток, изменяясь во времени, создаёт вихревые потоки в замкнутом контуре, которые и нагревают сердечник, следовательно, и теплоноситель, осуществляя индукционный нагрев.

к меню ↑

8 Нюансы

самодельный индукционный нагреватель

  1. При проведении опытов по нагреву и закалке металлов, внутри индукционной спирали температура может быть значительна и составляет 100 градусов Цельсия. Этот теплонагревательный эффект можно использовать для нагрева воды для бытовых нужд или для отопления дома.
  2. Схема нагревателя рассмотренного выше (рисунок 3), при максимальной нагрузке способна обеспечить излучение магнитной энергии внутри катушки равное 500 Вт. Такой мощности недостаточно для нагрева большого объёма воды, а сооружение индукционной катушки высокой мощности потребует изготовление схемы, в которой необходимо будет использовать очень дорогие радиоэлементы.
  3. Бюджетным решением организации индукционного нагрева жидкости, является использование нескольких устройств описанных выше, расположенных последовательно. При этом, спирали должны находиться на одной линии и не иметь общего металлического проводника.
  4. В качестве теплообменника  используется труба из нержавеющей стали диаметром 20 мм. На трубу «нанизываются» несколько индукционных спиралей, таким образом, чтобы теплообменник оказался в середине спирали и не соприкасался с её витками. При одновременном включении 4 таких устройств, мощность нагрева будет составлять порядка 2 Квт, что уже достаточно для проточного нагрева жидкости при небольшой циркуляции воды, до значений позволяющих использовать данную конструкцию в снабжении тёплой водой небольшого дома.
  5. Если соединить такой нагревательный элемент с хорошо изолированным баком, который будет расположен выше нагревателя, то в результате получится бойлерная система, в которой нагрев жидкости будет осуществляться внутри нержавеющей трубы, нагретая вода будет подниматься вверх, а её место будет занимать более холодная жидкость.
  6. Если площадь дома значительна, то количество индукционных спиралей может быть увеличено до 10 штук.
  7. Мощность такого котла можно легко регулировать путём отключения или включения спиралей. Чем больше одновременно включённых секций, тем больше будет мощность работающего таким образом отопительного устройства.

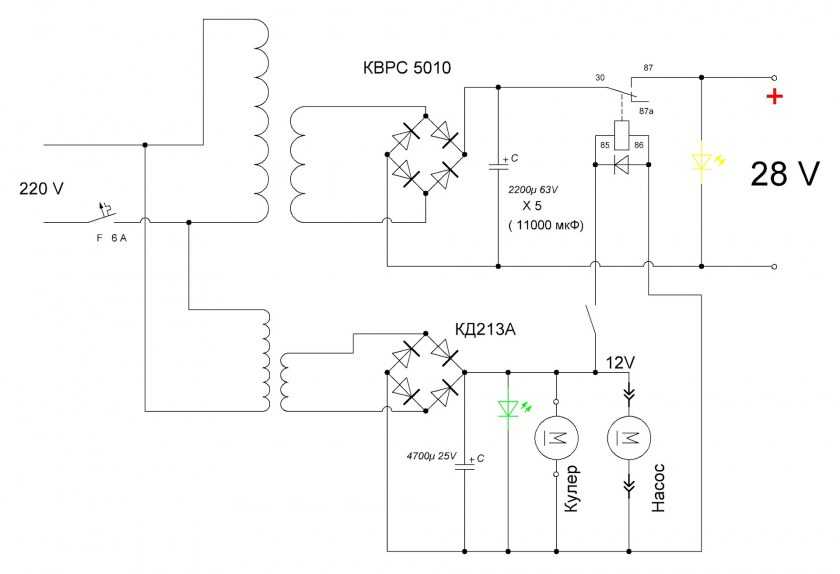

  8. Для питания такого модуля понадобится мощный блок питания. Если есть в наличии инверторный сварочный аппарат постоянного тока, то из него можно изготовить преобразователь напряжения необходимой мощности.
  9. Благодаря тому, что система работает на постоянном электрическом токе, который не превышает 40 В, эксплуатация такого устройства относительно безопасна, главное обеспечить в схеме питания генератора блок предохранителей, которые в случае короткого замыкания обесточат систему, там самым исключив возможность возникновения пожара.
  10. Можно таким образом организовать “бесплатное” отопление дома, при условии установки для питания индукционных устройств аккумуляторных батарей, зарядка которых будет осуществляться за счёт энергии солнца и ветра.
  11. Аккумуляторы следует объединить в секции по 2 шт., подключённые последовательно. В результате, напряжение питания при таком подключении будет не менее 24 В., что обеспечит работу котла на высокой мощности. Кроме этого, последовательное подключение позволит снизить силу тока в цепи и увеличить срок эксплуатации аккумуляторов.

к меню ↑

9 Несколько слов о безопасности

Самодельные индукционные котлы обычно не снабжены системами контроля и защиты, что делает их небезопасными. Поэтому перед включением агрегата необходимо убедиться, что полость корпуса заполнена жидким теплоносителем.

Если полимерный корпус нагревателя будет подвергаться постоянному нагреву без омывания теплоносителем, он просто расплавится, иногда это приводит не только к деформации нагревателя, но и к его полному повреждению.

Работа индукционного нагревателя
Агрегаты этого типа часто используют для раскаливания и плавки металлов. Высокие температуры, получаемые от индукционного нагревателя, требуют внимательного отношения к вопросам безопасности

Опасным может быть и выпадение раскаленного металлического наполнителя из расплавившегося корпуса. В этом случае придется почти полностью демонтировать устройство и сделать для него новый нагревательный элемент.

Подключение к электропитанию следует выполнять по отдельному кабелю, проведенному от щитка. Разумеется, необходимо тщательно закрыть изоляцией все контакты. Инвертор сварочного аппарата также необходимо заземлить, это важный момент для обеспечения безопасности.

При этом понадобится кабель сечением не менее четырех миллиметров. Некоторые специалисты рекомендуют отдать предпочтение шестимиллиметровому кабелю. Чтобы предотвратить перегрев самодельного индукционного нагревателя из-за отсутствия в системе воды, рекомендуется установить на входе в нагреватель клапан избыточного давления.

Индукционный нагреватель
Индукционный нагревательный прибор занимает относительно немного места, но его нужно разместить на определенном расстоянии от потолка, стен, мебели и т.п.

Самодельное устройство этого типа, не снабженное специальными средствами защиты, это потенциально опасный объект, который требует постоянного контроля. Поэтому стоит потратить немного больше денег, но приобрести необходимые устройства.

При этом не помешает оценить затраты, возможно, покупка готового индукционного котла обойдется не намного дороже. Промышленные устройства обычно снабжены всей необходимой защитой.

Особенности и пошаговая технология изготовления еще одного варианта самодельного индукционного котла для системы отопления приведены здесь.

Рассчитайте утепление своего дома

Перейти к расчёту
Adblock
detector
