1 Что такое индукционный котел

Рассматривая приборы для обогрева, работающие от электрической энергии, прежде всего стоит обратить внимание на нагреватель . Например, в инфракрасных обогревающих установках в качестве излучателя тепла могут выступать галогеновые, карбоновые или кварцевые лампы, непосредственно обогревающие помещение.

Если система или отопительный контур — закрытого типа, то в качестве электрического нагревательного элемента чаще всего устанавливается ТЭН (трубчатый электронагреватель). Индукционные приборы отличаются от остальных тем, что составная часть устройства, непосредственно генерирующая тепло, не включается в электрическую цепь.

к меню ↑

1.1 Устройство

Схематично индукционный источник тепла можно представить как кусок трубы из диэлектрика со стальным сердечником внутри, поверх которого располагается многовитковая цилиндрическая катушка (индуктор). Для того чтобы устройство работало и генерировало тепло, индуктор подключается к сети переменного тока.

Индукционные теплогенераторы для частного дома имеют более сложное устройство и состоят из следующих основных частей:

  • корпуса с входным и выходным патрубком;
  • индуктора;
  • теплообменника;
  • шкафа с управляющей аппаратурой.

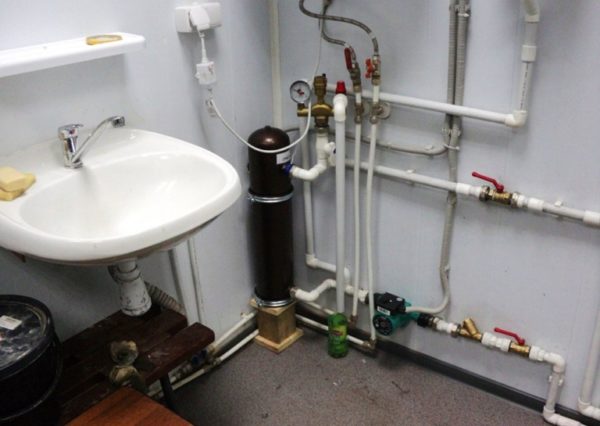

В систему или отопительный контур индукционные приборы устанавливаются так же, как и остальные электрокотлы.

В монтажный комплект также входит:

  • блок управления;
  • насос;
  • группа безопасности;
  • запорная арматура и датчик протока.

к меню ↑

1.2 Принцип работы

Принцип индукционного нагрева довольно прост и известен каждому из школьного курса физики. При прохождении переменного электрического тока через индуктор, вокруг катушки образуется электрическое поле.

Под его воздействием на поверхности ферромагнитного сердечника возникают вихревые токи Фуко. Они разогревают металлический сердечник, который отдает тепло окружающему его теплоносителю за счет теплопроводности материалов. Когда теплогенератор интегрирован в отопительный комплекс, его включение и отключение производится блоком управления при достижении необходимой температуры теплоносящей жидкости.

цены

к меню ↑

1.3 Преимущества

Зачастую маркетологи представляют свои индукционные приборы как устройства, работающие на новых принципах и с применением инновационных технологий. Это утверждение — довольно спорное, если учесть, что в индукционных печах сталь и другие металлы промышленным способом успешно плавят со второй половины 20-го века.

Однако для бытового использования это действительно новые аппараты, имеющие ряд преимуществ, среди которых:

  • экономичность;
  • долговечность;
  • неизменность рабочих характеристик;
  • бесшумность;
  • компактность;
  • высокая степень электробезопасности;
  • отсутствие необходимости проведения межсезонного обслуживания.

В качестве основного довода для использования индукционных установок фирмы-производители указывают их способность экономить до 20-30% электрической энергии по сравнению с ТЭНовыми агрегатами. Это утверждение у специалистов вызывает некоторый скепсис. Известно, что любой электронагреватель при условии, что он не выполняет механическую работу, преобразует 100% электроэнергии в тепло. По незыблемому закону сохранения энергии, чтобы получить 1 кВт тепла, необходимо потратить 1 кВт электричества.

В данном случае потери могут быть лишь на нагреве медного провода индуктора и на рассеивании тепла вокруг прибора. Если весь комплекс смонтирован в помещении, то тепло естественным образом идет на его обогрев, а не вылетает в дымоход. В сравнении с твердотопливными установками индукционное техническое оснащение явно выигрывает по эффективности использования источника энергии.

Ферромагнитный сердечник даже если и разрушается от коррозии и нагрева, то очень медленно.

Пробой медного провода катушки случается редко, и то скорее по причине выхода из строя автоматики. Главным фактором, определяющим срок службы индукционного агрегата, является качество транзисторов, используемых в блоке управления. Если детали электрической и электронной части высококачественные, то вся система способна безаварийно отслужить 10 и более лет.

Практически полное отсутствие шума и компактные размеры такого вида систем в полной мере отвечают требованиям в частном строительстве. Если работа котла основывается только на естественной циркуляции конвекционных потоков, то при отсутствии акустических колебаний его можно комфортно эксплуатировать даже рядом со спальней. Если требуется принудительная циркуляция теплоносителя, проблема легко устраняется установкой бесшумного циркуляционного насоса.

к меню ↑

1.4 Недостатки

Главным недостатком индукционных агрегатов по сравнению с ТЭНовыми аналогами остается практически вдвое большая цена .

Кроме того, специалистами отмечаются такие негативные моменты как:

  • необходимость установки только в вертикальном положении;
  • автоматическое управление работой изначально по температуре потока;
  • включение агрегата на максимальной мощности вне зависимости от выбранной ступени, что приводит к резким скачкам сетевого напряжения;
  • довольно большой вес, требующий специальных креплений на несущих поверхностях;
  • невозможность ремонта без полной разборки с повреждением корпуса, например — при перегорании обмотки.

При выборе электронагревательного оснащения домовладельцы в первую очередь обращают внимание на его стоимость. По этому критерию индукционные системы пока серьезно проигрывают другим видам теплогенераторов. От покупки, невзирая на рекламу, удерживают и большие затраты на предполагаемый ремонт, который произвести своими руками довольно сложно.

индукционный котел отопления купить

к меню ↑

1.5 В чем эффективность

До сих специалисты спорят об увеличенной эффективности индукционных контуров отопления. Учитывая, что для выработки тепла они используют электроэнергию, их обычно сравнивают с ТЭНовыми аналогами. В закрытом контуре, в отличие от системы горячего водоснабжения, большого количества накипи на ТЭНе и на стальном сердечнике нет.

Теплообмен в обоих случаях идет, и тепловая энергия отдается теплоносителю. В противном случае произошел бы взрыв. Если сравнивать две модели одинаковой мощности, сборка которых произведена на высоком уровне, то эффективность котлов обоих типов в закрытом контуре одинакова.

По мнению мастеров-установщиков, более высокая эффективность индукционных систем является лишь маркетинговым ходом производителей и ничего общего с реальностью не имеет.

цены

к меню ↑

1.6 Существующие типы

Всего существует два типа индукционных электрокотлов: стандартные индукционные (SAV) и вихревые (ВИН). Принцип действия первых описан выше, все они идут с маркировкой SAV.

Вихревые индукционные котлы (ВИН) более современные, в них используется инвертор, преобразовывающий стандартную частоту переменного тока 50 Гц в сверхчастоты от 25 кГц и выше. Помимо сердечника теплоноситель омывает и ферромагнитный корпус (который также нагревается), что существенно увеличивает скорость нагрева и позволяет уменьшить размеры котлоагрегата с сохранением прежней мощности. За счет более сложной конструкции и более дорогого металла корпуса, вихревые котлоагрегаты в 1,5-2 раза дороже.

к меню ↑

1.7 Что собой представляет

Индукционные вихревые обогреватели подходят для отопления дома, гаража, квартиры, бани, в общем, любых квадратных метров, где тепла недостаточно или оно отсутствует вовсе. Индукционные обогреватели работают за счёт вихревых токов (токи Фуко), создаваемых магнитным полем.

и нагревают окружающее пространство. Для генерации такого поля необходим индуктор, представляющий собой многовитковую катушку в виде цилиндра. Переменный электрический ток, проходя через эту самую катушку, создаёт магнитное поле. Далее вихревые токи преобразуются в тепловую энергию.

Нагрев до высоких температур (70 градусов) с помощью такого устройства происходит довольно быстро, примерно за 5 минут.

к меню ↑

1.8 Применение

Отопление, основанное на вихревых токах, созданных электромагнитными полями может найти своё применение при:

  • обогреве жилого хозяйства, дома,  бани, гаража, промышленного или административного здания;
  • в системе горячего водоснабжения;
  • обогреве сооружений и конструкций, имеющих определённые требования к источникам тепла (по безопасности).

к меню ↑

1.9 Специфика использования в контурах отопления

Индукционные котлы предназначены для работы в системе с принудительной циркуляцией. Поэтому в схеме подключения обязательно должен присутствовать циркуляционный насос, стимулирующий перемещение рабочей жидкости по отопительному контуру.

Такая необходимость обусловлена относительно малыми объемами теплообменников – за счет быстрого нагрева вода в них закипает быстрее, чем возникает гравитационная циркуляция.

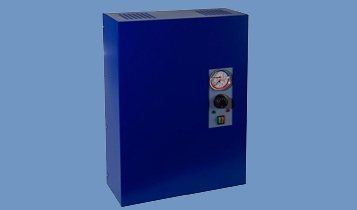

Блок управления в комлекте с индукционным котлом
Индукционные котлы поставляются в комплекте с выносным блоком управления, предназначенным для автоматизации работы отопительного оборудования

В многоконтурных системах циркуляционные насосы устанавливаются на каждый контур. Если в доме работает система теплого пола, то в комплектации должны быть коллектор распределения и дополнительный насос.

Система управления котлом включает помимо терморегулятора и датчиков температуры и так называемую группу безопасности, которая призвана предотвратить перегрев, превышение давления и предел прочности деталей.

В группу безопасности обычно входит манометр, воздухоотводчики и предохранительные клапаны. Защита от скачков напряжения реализуется с помощью автоматических компонентов. Обработка отдельных деталей компаундом повышает их защищенность. Благодаря компонентам защиты обеспечивается безопасная и бесперебойная эксплуатация котла.

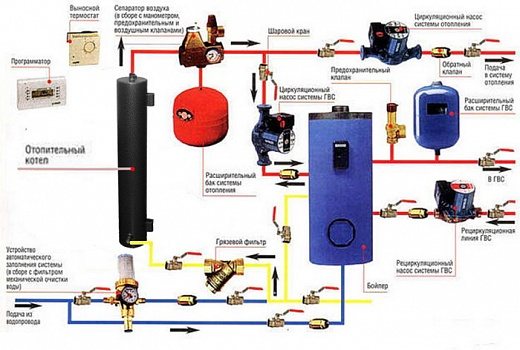

Схема отопления с индукционным котлом
В схему сборки отопительной системы с индукционным котлом обязательно включают расширительный бачок и группу безопасности, предотвращающую превышение давления в замкнутом контуре

Бытовые индукционные котлы, в зависимости от номинальной мощности, работают от напряжения 220 В или 380 В при частоте тока 50 Гц. Чтобы электрокотел подключить к сети, потребуется уведомить местную энергетическую компанию (поставщика электроэнергии) и получить ее одобрение.

Подключение может быть одно- и трехфазным. Используемые для подключения электропитания провода должны имеет соответствующее сечение.

В индукционном приборе нагрев регулируется путем его циклического включения и выключения. Этому процессу помогают датчики температуры (термопара), входящие в систему управления.

Движение теплоносителя в индукционном котле
Индукционный котел в разрезе с указанием направления движения теплоносителя. В холодном состоянии теплоноситель поступает через нижний патрубок и после нагрева подается через верхний патрубок в систему отопления

Пользователь устанавливает оптимальный температурный режим и котел после нагрева теплоносителя до определенной температуры автоматически выключается, а после остывания вновь включается.

Благодаря непрерывному циклу подогрева теплоносителя в отапливаемых помещениях поддерживается комфортный микроклимат. Во многих моделях данные о температуре и других рабочих параметрах выводятся на дисплей, что облегчает контроль над работой оборудования.

GSM модули для управления индукционным котлом
Опционно индукционные котлы отопления снабжаются GSM-модулями для контроля температуры в помещении и управления через смартфон из любой точки мира, где имеется интернет. Возвращаясь из отпуска или командировки, можно заранее включить систему отопления и подготовить дом к приезду

к меню ↑

1.10 Как работает индукционный нагреватель

Очень просто. Подаем рабочее напряжение на катушку. В катушке создается электромагнитное поле. Дальше читаем внимательно- тут суть егоработы:

Электромагнитное поле наводит в трубе отопления токи Фуко или вихревые токи и металлическая труба начинает нагреваться.

Если кто не знает- у трансформатора магнитопровод набран специально из множества тонких пластин из электротехнической стали, изолированных друг от друга.

Это сделано именно для того, что бы избежать потерь энергии от нагрева вихревыми токами.

Дело в том, что чем массивнее проводник, тем сильнее он будет нагреваться от токов Фуко, в свою очередь увеличить силу воздействия вихревых токов можно скоростью изменения магнитного потока.

Знаете ли вы что у силового трансформатора напряжением 110 кВ на холостом ходу, даже без нагрузки выделяется тепловая мощность около 11 киловатт?

Это в основном именно за счет воздействия вихревых токов, которые нагревают магнитопровод, на который одеты первичная и вторичная обмотка.

При этом магнитопровод- шихтованный, а если бы он был цельный, то тепловые потери возросли бы многократно!

И тансформатор просто напросто сгорел бы от перегрева.

Индукционный электрокотел работает по этому же принципу и стальная труба с водой, проходящая внутри катушки очень сильно греется, НО!- за счет циркуляции воды тепло успевает отводиться от трубы в систему отопления и перегрева не происходит.

Отсутствие нагревательного элемента

Первое – в эл.котле индукционном, якобы нагревательных элементов нет. А вот в тэновом, их иногда более десятка, а значит высока вероятность их поломки, может и нескольких сразу. количество тэнов в электрокотле

Но если бы не было нагревательного элемента, то чем бы тогда котел нагревал воду? Та же самая катушка по сути и выполняет эту роль, только без соприкосновения с жидкостью. Поэтому данный элемент присутствует в любом таком агрегате. устройство индукционного котла

А вот что касается высокой вероятности выхода ТЭНов из строя, то это напрямую зависит от той продукции и производителя, что вы покупаете. качественный электрический тэновый котел немецкого производителя

Есть специалисты установившие за годы своей работы более 500 тэновых котлов, и не поменявшие по гарантии за все это время ни одного элемента.

Соединения и фланцы

Второй недостаток при сравнении – большое количество уплотнительных соединений (тэны, фланцы) и полное их отсутствие в котле индукционном. Здесь данные преимущества и недостатки можно даже поменять местами. внешний вид корпуса индукционного котла

Ведь если ТЭН все-таки выйдет из строя, вы сможете его легко заменить. Либо просто кратковременно исключить его из схемы, поставить перемычки по другому и продолжить работу. схема подключения тэнов в тэновом электрокотле

А вот если сгорит катушка (из-за межвиткового замыкания), то во сколько обойдется вам ремонт? И сможете ли вы обогреваться с такой поломкой и дальше? самодельный индукционный котел отопления

Умягчение воды и накипь

Третий момент – при плохой подготовке воды и большой нагрузке, на поверхности нагревательных элементов образуется накипь. В индукционных, накипь исключена. система очистки и умягчения воды для отопления электрическими котлами

Во-первых, той самой накипи, как многие ее себе представляют, исходя из примера с чайником, в системах отопления нет. Так как жидкость там не закипает.

А вот отложения, безусловно есть всегда и везде. Причем в любых системах – газовых, тэновых, дровяных, индукционных и т.д.

накипь в газовом котле
«накипь» в газовом котле

Это именно те примеси, которые по любому присутствуют в воде. Налейте в чистый стакан воды, дайте ей испариться и на стенках вы увидите тонкую пленку.

Поэтому наличие примеси или ее отсутствие – это не недостаток или преимущество, а данность любой системы отопления.

Ослабление контактов

состав электрического котла на тэнах
Клеммные контакты в тэновых моделях, причем их большая часть, могут находиться в режиме перепада температур. Нагрев при максимальной нагрузке, и остывание при отключении.

А это накладывает обязательства по их ревизии и подтяжке.

А в индукционных, якобы нет электрических контактов. На самом деле они есть всегда и везде, в том числе и в индукционных. электрические контакты в индукционных котлах под крышкой

Но что касается первых, то в последние годы стали выпускаться экземпляры с качественными винтовыми зажимами.

некачественные клеммные контакты для электрокотла
качественные клеммные зажимы для электрокотла

Либо вообще могут присутствовать винтовые соединения с гроверной шайбой, которые не требуют обслуживания, или пружинные зажимы, также годами обходящиеся без контроля и ревизии. какие контакты не требуют ревизии для тэновых котлов

Фактически это высосанные из пальца преимущества.

Замена ТЭНа

Срок службы тэнов зависит от качества теплоносителя. Как уверяют ”сравнители” – это всего 1000 часов работы, если не принять меры и не умягчить жесткую воду. Ну а если умягчили, то около 5000.

При использовании этих данных, перепутаны системы отопления и водоснабжения. накипь и осадки в центральной системе отопления

В замкнутых отопительных системах нет столько примесей, как в водоснабжении. Смягчение воды в большинстве случаев здесь попросту не требуется.

Это может относиться только к ГВС или центральному отоплению. Там оператор котельной не способен отследить утечки воды. утечка воды в системе ГВС

Если речь идет чисто о вашем доме, где все собрано и закольцовано без протечек и дыр, то никакой постоянной подготовки воды не требуется. Какие-то элементы в воде, конечно же будут содержаться, но однажды будучи налиты в систему отопления, они один раз прореагируют и более, им неоткуда будет взяться.

У индукционных, якобы низкая стоимость эксплуатации из-за очень редкой замены узлов. На самом деле, это в качественных тэновых образцах, элементы меняются крайне редко, о чем уже говорилось выше.

А вот если вам понадобится что-то поменять в индукционном, то вы крепко задумаетесь, прежде чем это сделать. Там все запечатано в герметичной колбе и без ее физического разрезания внутрь не подобраться.

Снижение КПД электрокотла

Еще один аргумент при сравнении – индукционный котел в период эксплуатации не теряет своей первоначальной мощности. А вот у тэна из-за образования накипи, это происходит в порядке вещей. отопление дома индукционным котлом выгодно или нет

Даже иногда приводятся расчеты, согласно которым, в течение всего одного года, мощность тэнового уменьшается на 15-20%. А значит, снижается и его КПД.

Практически у любого электрического котла КПД превышает 98%. И даже котлы, работающие на токах сверхвысоких частот от 25кГц и выше, что могут для вас изменить? Добавить лишних полтора процента, но при этом подскочить в цене на 100%?!

Что касается отложений на элементе ТЭНа, то они действительно присутствуют.

В системах водоснабжения в бойлерах прямого нагрева, на рабочий элемент осаждается некая ”накипь”. Она на самом деле постепенно препятствует быстрому прогреву воды. целый тэн с накипью

А что происходит там, где нет постоянной подпитки примесей? На ТЭНе может осесть небольшой слой отложений, однако:

  • этот слой не достаточно толстый
  • он никоим образом не препятствует передаче тепла

Для примера, пусть на чистой поверхности греющего элемента, теплообмен условно происходит при t=60 градусов. Как только эта поверхность загрязнится отложениями, теплообмен никуда не исчезнет, а начнет происходить при больших градусах, допустим 75-80С.

А соответственно, свое изначальное КПД, котел никоим образом не теряет.

Сравнение тэнового и индукционного котла одинаковой мощности

электрокотлы настенные
Но самый главный пункт для сравнения, это конечно же итоговая стоимость изделий и во сколько обойдется содержание, той или иной системы отопления.

Давайте реально сравним две модели примерно одинаковой мощности:

  • индукционный 25кВт (цена ~ 85тыс. руб. на конец 2017г) индукционные котлы на 25квт
  • тэновый 24кВт (цена ~ 46тыс. руб. на конец 2017г) тэновый котел на 24квт

Для первой модели в комплектации поставляются:

  • насос
  • датчик протока датчики протока
  • группа безопасности группа безопасности для индукционного котла
  • шкаф управления шкаф управления индукционным котлом
  • датчик температуры
  • запорная регулирующая арматура

схема подключения котла индукционного в систему отопления
Вес экземпляра на 25квт – порядка 80кг.

В чем отличие качественного тэнового котла? Во-первых, он весит почти на 40кг меньше.

Кроме того, вся электронная начинка спрятана у него внутри. А значит никакого объемного шкафа управления, занимающего дополнительное место не нужно. что внутри у тэнового электрического котла

Кроме вышеперечисленной комплектации для индукционного котла, которая в тэновом изначально также присутствует, в него входят дополнительные функциональные узлы:

  • автоматический выбор мощности в несколько ступеней по 2кВт

Это хорошо тем, что котел сам может выбирать мощность, на которой ему в данный момент нужно работать. Температура на улице меняется плавно, и при большом количестве ступеней, можно гибко подобрать необходимую мощность, чтобы избежать частых включений-отключений.

В индукционном, вы в ручную выбираете одну, две или три ступени, и при каком то значении у вас сразу происходит включение максимальной нагрузки в 25квт.

Вы своими глазами будете наблюдать постоянные моргания света при таких переключениях. А еще, мощные электрические контакторы своими хлопками и перещелкиваниями, реально могут заставить вас подпрыгивать каждый раз от неожиданности. мощный пускатель для электрического котла

В тэновых, установлены тихие реле, либо контактор компактных размеров, их работу вы можете услышать, только находясь непосредственно возле агрегата. электрокотел в разрезе из чего состоит

  • погодозависимая автоматика плата автоматики управления электрокотлом

Именно она занимается переключением ступеней. Как только котел ”видит”, что скорость нагрева идет через чур быстро, он откидывает одну ступень, затем еще одну и т.д. Если температура меньше заданной, он эту ступеньку добавляет.

При этом происходит включение не сразу всех 24квт, а постепенное, плавное повышение мощности от минимального значения. Глазами вы этого, по морганию лампочек никак не увидите.

  • термозащита по перегреву и замерзанию
  • датчик низкого давления воды дополнительные датчики для защиты электрокотла

Если система у вас прохудилась и где-то есть утечка, то котел просто не включится. В индукционном же, будет продолжаться нагрев сердечника.

  • индикация ошибок

Вы всегда можете подойти к котлу и очень быстро определить по коду ошибки неисправность, из-за которой он ”встал”.

  • расширительный бак
  • манометры механические, либо электронные
  • возможность подключения бойлера схема подключения бойлера в систему отопления от электрического котла

Причем эта возможность уже автоматизирована. Вам останется только выставить температуру воды, а все остальное, котел сделает сам. подключение врезка бойлера в систему отопления

Работая на 40 градусах и переключившись на бойлер, он самостоятельно разгонится до 80С, нагреет титан и затем вернутся в прежний режим.

Если такую же автоматику включить в индукционные котлы, то при P=25квт они бы стоили не 85тыс, а на сотню тысяч дороже. Ведь в изначальном варианте все управление в них осуществляется по температуре протока.

Вопрос покупать или не покупать индукционный котел, или сделать выбор в пользу тэнового, конечно каждый решает сам за себя. Но многие все больше убеждаются, что индукционный котел это не тот агрегат отопления, который стоит монтировать в индивидуальных частных домах и коттеджах. где лучше ставить индукционные электрические котлы

Конечно, без индукционного нагрева в некоторых конструкциях, производственных и рабочих помещениях обойтись невозможно. Например, нагрев среды в хим.производстве, которая должна оставаться стерильной. применение индукционных котлов в производстве

Поэтому лучше оставьте такой вид обогрева там, а не тащите его к себе домой. Незачем мучиться со сложным, тяжелым, габаритным агрегатом, если можно обойтись другими весьма изящными решениями.

к меню ↑

2 Виды индукционных агрегатов

При проектировании и производстве оборудования, в котором используется мощное электромагнитное поле, производители обязательно учитывают минимизацию его негативного воздействия на людей и окружающую среду. С целью обеспечения технологической и эксплуатационной безопасности при изготовлении устройств такого класса используются высококачественные марки стали, надежные электроцепи и автоматика.

к меню ↑

2.1 SAV

SAV — это отечественное оборудование от научно-производственной компании «ИНЭРА». В настоящее время компанией предлагается несколько линеек оборудования. В серию индукционных котлов «Готовые решения» входят аппараты мощностью от 2,5 до 7 кВт. Они лучше всего подходят под установку в частных домах или коттеджах, так как для питания требуется однофазная бытовая сеть 220В-50Гц.

Самая маломощная модель серии PROF SAV 2,5 предназначена для обогрева помещений площадью от 80 до 100 м2. Котел PROF SAV 7 рассчитан на обогрев дома площадью от 200 до 300 м2. При рекомендуемой производителем цене в 35500 руб на модель мощностью 2,5 кВт оборудование является отличной альтернативой агрегатов на ТЭНах и других видах топлива.

Отличительной особенностью теплогенераторов SAV PROF является богатая комплектация, в которую входят надежный циркуляционный насос Wilo Star — RS 254, пусковое реле, терморегулятор, датчик протока и другие детали, необходимые для корректной работы приборы.

цены

к меню ↑

2.2 ВИН

Держателем бренда ВИН (Вихревой индукционный нагреватель) является компания «Альтернативная энергия». В модельный ряд продукции предприятия входят агрегаты мощностью от 3-х до 80-ти киловатт. Модели с потребляемой мощностью более 7 кВт выпускаются только в трехфазном исполнении.

Цена агрегата ВИН-3 в базовой комплектации составляет 35000 руб. Стоимость ВИН-3 VIP с улучшенными характеристиками и расширенной комплектацией начинается от 50000 руб. В комплекте с котлом ВИН-3 VIP поставляется циркуляционный насос UPS-2560, терморегулятор с недельным программатором, датчик потока и группа безопасности.

Аппараты ВИН устанавливаются в частных домах как в качестве основного, так и резервного источника тепла. Например, мощности ВИН-15 в трехфазном исполнении вполне достаточно для обогрева дома 250 м2 при включении на 10-15 часов в сутки.

частного дома

к меню ↑

3 Стоит ли их использовать для отопления частного дома: разбираем известные заблуждения

Как мы уже говорили ранее, использование индукционных электрокотлов оправдано лишь в промышленности. Однако стоит подтвердить слова разобрав детальнее все известные мифы.

к меню ↑

3.1 КПД и экономичность

Индукционный электрокотел в частном доме
Пример компактной обвязки электроиндукционного котла в системе отопления частного дома.

Несмотря на уверения продавцов о высоком КПД, у всех современных электрокотлов он около 99%. Это значит, что, например, при максимальной нагрузке котел, производящий 9 кВт тепловой энергии будет потреблять 9,091 кВт электроэнергии. Тем не менее, со временем, за счет образования накипи, КПД ТЭНовых моделей снижается до 90 или даже 80%, поскольку для обеспечения сквозь слой накипи прежней теплоотдачи необходимо больше времени и мощности. В индукционных котлах накипь не образовывается и КПД сохраняется неизменным.

Но даже в ТЭНовых моделях можно практически полностью решить проблему:

  • фильтруя заливаемый теплоноситель;
  • установив умягчающие фильтры ;
  • используя один и тот же теплоноситель, не сливая его каждый сезон. Минералы единожды осядут на ТЭНах и превратятся в несущественный слой накипи, практически не влияющий на эффективность нагрева, после чего им будет просто неоткуда браться.

Кроме того, в любом случае всегда можно заменить ТЭНы, стоят они недорого, а замену не сложно провести самостоятельно. Экономия может быть обеспечена и эффективной автоматикой, управляющей мощностью электрокотла в соответствии с потребностями, которая имеется у индукционных котлов, но часто уступает ТЭНовым или даже электродным моделям.

к меню ↑

3.2 Надежность

Устройство электроиндукционного котла

Еще одним частым аргументом в пользу электроиндукционников является их надежность: максимально простая конструкция, а значит в ней попросту нечему ломаться.

Это действительно так, но относится абсолютно ко всем качественным электрическим котлам, поскольку, в отличие от тех же газовых, единственным элементом, который при должных условиях эксплуатации может выйти из строя, является ТЭН. Но даже они при очищенном и мягком теплоносителе служат не менее 5-7 лет.

Другие элементы в моделях известных производителей такие, как циркуляционный насос, автоматика, набор датчиков или воздухоотводчик согласно практике крайне редко выходят из строя за первые 10 лет эксплуатации.

к меню ↑

3.3 Безопасность

С безопасностью даже у современных моделей все непросто, поскольку мощные индуктивные электрокотлы создают серьезную нагрузку на электрическую сеть, искажают синусоиду. Подключать котлоагрегат необходимо только при условии отличного состояния проводки, желательно через стабилизатор напряжения. Кроме того, магнитное поле никак не изолировано, что может негативно влиять на работу находящейся рядом электроники.

к меню ↑

3.4 Автоматика и регулировка температуры

Пульт управления индукционным котлом
Типичный шкаф управления индукционным котлом.

Управление индукционным электрическим котлом производится с помощью отдельного пульта управления, который имеет довольно точные настройки, но не подразумевает программирование работы котла на ближайшие сутки или неделю.

В известных ТЭНовых моделях температура регулируется более точно: поградусно, благодаря датчику температуры. Кроме того, во многих моделях возможна установка комнатного термостата, что позволяет более эффективно и правильно регулировать работу котла по температуре воздуха в помещении, а не теплоносителя на выходе.

к меню ↑

3.5 Вес и габариты

Схема из нескольких индукционных электрокотлов
Пример использования нескольких электрокотлов малой мощности в одной системе.

Размеры индукционных котлов действительно небольшие, что позволяет установить их практически в любом месте дома. Тем не менее, это не столь существенное преимущество перед и так компактными ТЭНовыми моделями или крайне небольшими электродными котлами размером чуть более магистральной трубы.

Вес индукционников в большинстве случаев в 2 раза больше ТЭНовых моделей, в пределах 50-80 кг.

к меню ↑

4 Как изготовить своими руками

Изготовление отопительного контура с использованием явления электромагнитной индукции стоит рассматривать лишь в качестве эксперимента. При всей кажущейся простоте конструкция промышленных образцов имеет сложную структуру, а сами модели перед запуском в серийное производство проходят десятки тестов на безопасность.

к меню ↑

4.1 Что нужно знать о монтаже?

В комплект поставки электротехнических приборов входит технический паспорт с подробным описанием характеристик и инструкция, где указаны правила монтажа и эксплуатации. Установку котлов необходимо выполнять согласно прилагаемому руководству.

При недочетах, например, если в системе нет насоса для принудительной циркуляции, котел может быть снят с гарантийного обслуживания. Поэтому производители рекомендуют привлекать к монтажу опытных сантехников или прошедших обучение сотрудников организации, продавшей электрооборудование.

Индукционный котел может быть встроен в уже имеющуюся систему отопления в качестве либо основного, либо резервного при параллельном подключении. Что касается места монтажа, то обязательно следует придерживаться правил, стандартных для всех электрических отопительных приборов.

Нагреватель должен находиться на расстоянии не менее 80 см от потолка и пола. Зазор со стеной должен составлять не меньше 30 см. Как любое мощное энергооборудование , индукционный котёл должен быть заземлен в соответствии с ГОСТом 12.2.007.0.

Подключение индукционного котла
Сечение кабеля, применяемого для подключения индукционного котла, рассчитывают, исходя из мощности оборудования. Электропроводку прокладывают в кабель-каналах или в гофре

к меню ↑

4.2 Необходимые материалы и инструменты

Следуя инструкции, можно собрать систему своими руками.

Чтобы самостоятельно изготовить индукционную конструкцию и применить ее для обогрева, понадобится:

  • индукционная плита;
  • гофрированная труба из нержавеющей стали длиной 1,5 м;
  • батарея или радиатор отопления;
  • 20-25 см медной трубки;
  • приспособления для пайки;
  • набор фитингов для подключения.

к меню ↑

4.3 Изготовление простого котла

Изготовление примитивного обогревателя, функционирование которого базируется на электромагнитных токах, требует не более получаса времени.

Для этого:

  1. Гофра сматывается в спираль, насчитывающую 4 витка.
  2. Начало и конец спирали соединяются медной трубкой, концы которой в месте соединения припаиваются.
  3. Свободные концы гофрированной трубки соединяются с помощью фитингов с радиатором.
  4. Через верхнее отверстие радиатора заливается вода, уровень которой должен быть на несколько сантиметров ниже верхней кромки отверстия.
  5. Пробка с краном Маевского устанавливается на место.
  6. Под спираль помещается индукционная плита и включается в сеть.

После включения плиты нагрев стандартного радиатора на 4 секции до 70-80 град. Цельсия происходит всего за несколько минут.

частного дома

к меню ↑

4.4 Сборка вихревого индукционного агрегата

Сборка вихревых агрегатов, произведенных промышленным способом, производится в соответствии с прилагаемой инструкцией.

Для этого необходимо:

  1. Произвести монтаж крепления.
  2. Собрать корпус котла.
  3. Подготовить места подсоединения к системе при помощи фитингов и установить агрегат на место.
  4. Подключить силовые и управляющие электросети. Эван электрокотел узнавайте по ссылке.

индукционный котел отопления

к меню ↑

4.5 Правила подбора оборудования

При выборе модели индукционного котла главными критериями является его мощность и характеристики отапливаемого помещения. Исходят из того, что для отопления 10 кв. м. при высоте потолков до 3 метров требуется 1 кВт.

Таким образом, площадь отапливаемого помещения достаточно разделить на 10 и в результате будет получена необходимая номинальная мощность электрокотла. К примеру, для дома в 100 кв. м. потребуется индукционный нагреватель в 10 кВт.

Система отопления с индукционным котлом
Если нет желания с высокой точностью рассчитывать необходимую мощность котла, можно воспользоваться упрощенным вариантом. Согласно нему индукционные котлы мощностью всего в 3-4 кВт способны обогреть помещение площадью 30-40 м²

Чтобы не переплачивать за ненужную мощность и не мёрзнуть в случае её недостатка, необходимо оценить конкретные характеристики дома или другого объекта, включая материалы стен, площадь окон, наличие теплоизоляции и прочее и уже на основании этих данных выбирать отопительное оборудование.

Не мешает поинтересоваться у продавца и коэффициентом мощности, то есть соотношением активной и полной мощности выбранной модели. Этот показатель называют косинусом фи (Сos φ) и измеряют в вольт-амперах. Он помогает определить, какая доля потреблённой электроэнергии расходуется непосредственно на нагрев теплоносителя, а какая – на генерирование магнитного поля.

Значения коэффициента мощности находятся в пределах от 0 до 1. У индукционных котлов с хорошо продуманной конструкцией Сos φ составляет 0,97-0,98 кВА, что считается отличным показателем, так как почти всё потреблённое электричество расходуется на нагрев рабочей жидкости.

Разнообразие моделей позволяет подобрать вариант для использования в качестве основного или резервного источника тепла. Мощные котлы, работающие от напряжения 380 В, способны самостоятельно обогревать дома, коммерческие и промышленные объекты большой квадратуры.

Для эксплуатации на даче или в гараже эффективный индукционный котел можно смастерить собственными руками. С подробным руководством по сборке полезной самоделки ознакомит следующая статья.

к меню ↑

4.6 Первый вариант – с использованием индукционной варочной панели

Этот вариант отопительного прибора можно назвать экспериментальным. Он подходит для отопления небольшого помещения в 20÷25 м². В отопительный контур, отапливаемый от такого прибора, лучше всего установить алюминиевые или биметаллические радиаторы, которые быстро прогреваются и отдают тепло в помещение. К тому же объем таких радиаторов невелик, поэтому потребуется небольшое количество теплоносителя, который будет быстро нагреваться в индукционном мини-котле.

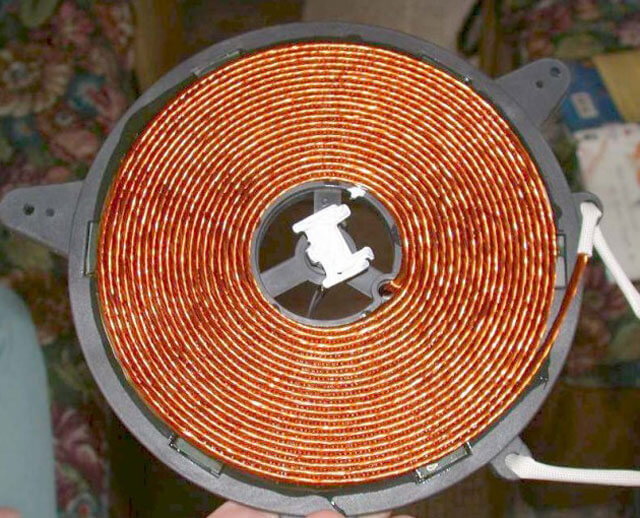

Источником переменного электромагнитного поля в данном проекте является индукционная варочная панель, которая, возможно, была заменена на более современную модель, и пока без дела валяется в кладовой.

Для изготовления этой модели отопительного прибора, работающего по индукционному принципу, потребуются следующие материалы:

  • Стальная профильная труба 50×25 мм, десять отрезков длиной в 500 мм и два в 300 мм – для изготовления теплообменника котла.
  • Стальная профильная труба 50×30 мм, две штуки длиной в 500 мм и один в 700 мм – для изготовления кронштейна.
  • Стальная труба диаметром в 20÷25 мм — два отрезка длиной в 120÷150 мм.
  • Стальной лист толщиной в 3÷4 мм для изготовления расширительного бачка размером 270×270×100 мм.
  • Полипропиленовые трубы. Их количество будет зависеть от конкретной схемы, которая делается для определенного места размещения котла и его обвязки. Для соединения труб потребуются сопутствующие элементы – муфты, уголки, резьбовые фитинги и т.п. – здесь можно проявить собственное видение обвязки и разводки труб.
  • Шаровые краны, которые будут перекрывать движение теплоносителя при необходимости проведения профилактических или ремонтных работ на отопительном оборудовании.

Кроме этих материалов, необходимо подготовить некоторые другие приборы и принадлежности, необходимые для выполнения монтажа и для установки в обвязку котла.

Цены на полипропеленовые трубы

полипропеленовые трубы

  • Циркуляционный насос.
  • Индукционная электрическая двухкомфорочная плита – по-другому ее часто называют панелью.

Для выполнения работ потребуется некоторые инструменты и приборы, а также, безусловно, умение с ними работать:

  • Сварочный аппарат.
  • Прибор для пайки полипропиленовых труб.
  • Газовый ключ.
  • Электрическая дрель.
  • «Болгарка» (шлифмашинка).

к меню ↑

4.7 Второй вариант – с самодельной индукционной катушкой и сварочным инвертором

Второй вариант индукторного нагревателя котла изготавливается на базе высокочастотного сварочного инвертора. Желательно, чтобы аппарат был оснащен плавной регулировкой сварочного тока. Мощность инвертора должна быть прямо пропорциональна мощности, которую должен иметь котел отопления. Самым подходящим вариантом для самодельной конструкции является показатель инвертора в 15 ампер, однако при необходимости можно сделать его и более мощным.

Следует правильно понимать, что подключение водонагревателя производится ни в коем случае не к клеммам сварочных проводов – ничего, кроме короткого замыкания в этом случае не получится. Инвертор придется несколько видоизменить – первичная обмотка создаваемого нагревателя должна подключаться после высокочастотного преобразователя, вместо индукционной катушки самого инвертора. Если самому разобраться с этим сложно, то проконсультируйтесь со специалистом в этой области.

Принцип работы индукторного нагревателя хорошо виден на данном фото. Металлическая труба, попадающая под воздействие электромагнитного поля, создаваемого катушкой, подключенной к сварочному инвертору, нагревается докрасна в течение нескольких секунд.

Этот принцип нагрева и используется для нагрева теплоносителя, который проходит через ту самую трубу, помещаемую в электромагнитное поле. Вариант, показанный ниже, можно назвать весьма спорным, но мастер, который опробовал его на практике, убеждает в его работоспособности и эффективности.

Как будет видно, затраты на изготовление – минимальные, так что при желании вполне можно провести эксперимент. Пусть даже мощности не хватит для полноценного отопления – возможно, это будет приемлемое решение для нагрева воды в бытовых целях.

к меню ↑

4.8 Нормы оборудования отопления с индукционным котлом

Особенности строения электрических индукционных котлов отопления определяют и требования к их эксплуатации:

  1. Подключение котла к электросети необходимо осуществлять отдельным кабелем, который подводится прямо к щитку. Запрещено нагружать эту линию какими-либо иными приборами.
  2. Если в систему подключен индукционный отопительный котел, необходимо использовать кабель, имеющий запас прочности, на 20 % превышающий совокупную мощность всех бытовых приборов. Это позволит обеспечить безопасность электропроводки и снизить риск ее возгорания.
  3. Котлы с индукцией всегда устанавливают только в замкнутых отопительных системах. Для ускорения циркуляции теплоносителя монтируют специальный насос.
  4. Чтобы компенсировать избыточное давление в результате перегрева теплоносителя, необходим монтаж расширительного бака. Это необходимо, поскольку индукционный котел может разогреваться до 110 ℃.
  5. Безопасная эксплуатация индукционного электрического котла для отопления обеспечивается за счет установки датчиков температуры и давления. Они посылают данные на блок управления, который при превышении допустимых значений отключает систему.
  6. Трубы отопительного контура рассчитаны на определенный уровень температур. Граничные показатели на термодатчиках нужно выставлять так, чтобы они не превышали пороговых значений для труб. В противном случае, трубы могут потерять форму и провиснуть.
  7. Чтобы индукционные электрокотлы для отопления частного дома не отключились при сбоях в электропитании, стоит установить источник резервного питания.

к меню ↑

4.9 Определяем мощность отопительного электрокотла

Чтобы после установки индукционного электрокотла для отопления частного дома во всех его комнатах была комфортная температура, придется предварительно рассчитать мощность оборудования. То же относится и к промышленным помещениям.

Можно установить оборудование с мощностью в пределах 2-1500 кВт. При этом на каждые 10 м 2 площади потребуется мощность в 1 кВт. В случае с жилыми или административными зданиями для расчета берут площадь, а для производственных цехов – объем помещения.


Значение имеет также уровень теплопотерь. Помните, что электрический отопительный индукционный котел должен иметь запас прочности и работать беспрерывно на пороге мощности. Поэтому позаботьтесь об утеплении или установите более мощное оборудование.

к меню ↑

5 Вихревой индукционный котел ВИН – 5

Котел используется для обогрева частных домов. Потребляет 5 000 Вт. Корпус металлический, толщина стенок сердечника равна 10 мм, катушка выполнена из меди. Работает от напряжения в 220 вольт.

Котел легко обогревает помещение площадью 60 метров. Патрубки имеют диаметр в 25 миллиметров. Вес составляет 27 килограмм. Габариты 675 х 133. Первая цифра высота, вторая диаметр.

Вихревые индукционые котлы

к меню ↑

5.1 Конструкция котлов ВИН

В городе Ижевске на выпускают вихревые индукционные нагреватели (ВИН). Эти аппараты стали известны и популярны в странах СНГ. Видимо, из-за своей простоты конструкции и надежной работы.

Котел состоит из:

• Металлический корпус.

• Индукционная катушка, она располагается во внутренней камере полого цилиндра. В отверстие цилиндра вставлена металлическая труба, исполняющая роль сердечника.

• Два патрубка для входа холодной и выхода горячей воды.

• Кварцевый песок.

• Шкаф управления.

• Датчик температуры.

• Система безопасности.

Вихревые индукционые котлы

к меню ↑

5.2 Варианты комплектации

Практически все производители предлагают индукционные котлы в диапазоне мощностей от 3 до 80 кВт в двух типах комплектаций:

  1. стандартная. Включает в себя оборудование для управления котлом (шкаф размерами 20×40 см и выносной пульт, обеспечивающий возможность бесконтактного контроля) и температурный датчик.
  2. улучшенная (VIP). Помимо стандартного набора, содержит датчик потока теплоносителя, циркуляционный насос и запорно-регулирующую арматуру. В комплект входит группа безопасности котла – конструкционные элементы, предохраняющие от превышения давления в системе. Чаще всего это система из манометра, клапана для выпуска избытка теплоносителя и отводчика воздуха.

к меню ↑

5.3 Достоинства готового устройства ВИН

Автоматика нового поколения SAV предлагается .

синий ящик

Основными преимуществами устройства, применяемого для отопления, являются: безопасность, экономия, удобство, экологичность и безвредность для здоровья.

Экономия

Электромагнитная структура отопительной системы позволяет быстро нагревать воду, и нет необходимости предварительного нагрева и сохранения тепла. Через 10 секунд после запуска подогревателя аппарат может быть введен в эксплуатацию. Его электрическая энергия может быть полностью использована с тепловым КПД более 99%, что превышает почти на 20% от торгового стандарта.

Сравнивая с обычным подогревателем воды, тепло сохраняется лучше на 20—30%.

Удобство

Предусмотрено открытие/закрытие подачи воды за счет автоматического включения/отключения электропитания. Небольшой каркас ВИН легко и просто установить в помещении для длительного применения. Можно приспособить управление через микрокомпьютер, цифровой дисплей с 8-ступенчатой регулировкой мощности.

На цифровом дисплее котла, как правило, имеются небольшие сенсорные кнопки выключателя питания, регулировки температуры воды. Когда температура понижается, циркуляционный насос автоматически включается, и вода нагревается.

Схема сборки системы отопления

Индукционное отопление обеспечивает стабильную температуру и может использоваться непрерывно без ограничения объема воды и времени.

Экологичность

Этот обогреватель не образует никаких вредных отработанных газов во время работы, не потребляет внутренний кислород, не создаёт никакого шума и не оказывает влияния на окружающую среду.

Безвредность для здоровья

Индукционный нагреватель, используя индукцию магнитного поля при нагревании воды, проводит намагничивание и умягчение воды. При этом улучшается активность воды, свойственная магнитной воде.

к меню ↑

6 Критика неправильных котлов отопления

электрический котел

 Указывают, что в качественном индукционном котле отопления никаких нагревательных элементов нет. Конечно же это не так, потому что без нагревательного элемента нам не чем было бы нагревать воду, то есть он всегда есть в любом котле!

В подавляющем большинстве устанавливаемых электрических котлов тэн не выходит из строя практически весь срок службы котла.

Если тэн всё-таки выйдет из строя, то мы сможем его легко поменять, так как он под фланцем или на резьбе. Если вдруг ни с того ни с сего поломается агрегат при индукционном отопления , то заменить его практически невозможно.

Теперь о накипи. Она существует в чайнике, а в системах домашнего отопления она не существует, потому что там вода совсем не кипит, отложения же присутствуют всегда и везде, в любых системах: на котлах газовых, дизельных, дровяных, электрических, тэновых, электронных, индукционных. Никакого значения не имеет какой котёл. Отложения всегда будут присутствовать, так как это отложения, которые всегда присутствуют в воде. Это не недостаток и не преимущество, а данность.

Про электрические контакты. Производители пишут, что в индукционном котле отопления нет электрических контактов. Но на самом деле электрические контакты есть всегда и везде. И если говорить о тэновых котлах, то электрические контакты, кам клемные. там много лет отсутствуют. Есть электрические контакты, находящиеся под винтовыми соединениями, которые не требуют подтяжки, и есть пружинные зажимы обслуживать которые тоже не стоит.

По поводу срока службы тэна и цифр, аргументирующих этот срок. Не понятно откуда взяты эти цифры и чем они подтверждаются. Кроме того, здесь авторы путают системы водоснабжения и отопления. В системе отопления нет столько примесей, сколько есть в системе водоснабжения. Умягчения воды носителя системы тепло отопления не требуется.

Надо заметить, что в индукционном котле отопления замена узлов практически вообще не возможна, потому что всё находится в герметичной колбе и её нужно разрезать для того, чтобы что-то оттуда вытащить.

к меню ↑

6.1 Раскрываем главный миф индукционного отопления

Последнее время уже перестали говорить, что КПД при индукционном отоплении выше, чем КПД тэнового котла 2-3 раза. Но сторонники индукционного котла утверждают, что тэновый котёл быстро теряет свои свойства и выходит из эксплуатации, потому что на нём вырастает накипь!

Утверждают, что в течение года мощность тэнового котла уменьшается на 15-20%. Так ли это на самом деле?

Да, отложения не тэне действительно присутствуют, но никогда нельзя путать систему отопления и систему водоснабжения. Например, в системе водоснабжения действительно образуется накипь, точно также, как она образуется в чайнике, который мы видим на кухне каждое утро. Никогда нам это не мешает в трудовой деятельности, мы знаем, и это не подлежит сомнению, что в чайнике вода закипает в любом случае.

Напротив, в известной для нас системе отопления примеси нечасто поступают в воду. Слой отложения очень тонкий и не является сколько-нибудь значимым препятствием для передачи тепла.

Если энергия куда-то ушла из сети, никуда она полностью не исчезает. Она превращается в абсолютное тепло и нагревается теплоноситель, который, в свою очередь, нагревается точно с одним и тем же КПД, как он нагревался раньше и как он будет нагреваться всегда. Если бы было не так, то тэн разорвало бы излишками энергии.

Как только появляется накипь, теплообмен совершается при более высокой температуре. Ни о каком снижении КПД речи быть не может, какая бы температура ни была в тэне.

к меню ↑

6.2 Стоимость и содержание индукционных котлов отопления

Стоят индукционные котлы отопления в 2 раза дороже тэновых котлов. Несмотря на то, что они качественно ниже, как мы увидели из критического разбора их так называемых «преимуществ».

Весят тоже в 2 раза больше тэновых котлов, имеют большие громоздкие габариты, и вся электронная начинка находится снаружи. В то время, как в тэновых котлах она спрятана в самом котле. А здесь есть дополнительная коробка, которую иногда негде разместить, особенно, когда речь идёт об очень небольшом помещении для котельной.

В индукционных котлах нет автоматического выбора мощности, то есть только тэновый котёл может сам выбирать на какой мощности ему надо в данный момент работать.

При индукционном отоплении дома постоянно будут скачки напряжения и перенагрузка, а в тэновых котлах очень тихо работает реле. И Вы его сможете заметить лишь, как тихие щелчки, находясь рядом с работающим котлом.

Ещё в индукционных котлах полностью отсутствует термозащита по перегреву и по замерзанию, имеющаяся в тэновых котлах.

В индукционных котлах отопления нет датчиков низкого давления воды. Там нет индикации ошибок, которые позволяют точно установить неисправность, из-за которой он встал (на дисплее тэнового котла будет моргать соответствующий показатель).

Но самое главное, чего нет в индукционных котлах, это возможность подключения бойлера!

к меню ↑

6.3 Покупать или не покупать индукционный котёл отопления?

Вы, конечно, сами должны принять для себя решение, какой именно котёл вам следует купить: качественный тэновый или же всё-таки более громоздкий, менее эффективный и дорогой индукционный котёл.

Но вы должны учитывать следующее: индукционный котёл – это агрегат не для систем отопления, тем более, если они индивидуальны и не требуют больших мощностей. Разумеется, без индукционного отопления в некоторых индустриальных областях технического производства обойтись невозможно, но это касается производственных задач.

Всё-таки тащить в свой дом сложный тяжёлый и дорогостоящий агрегат не за чем. Можно обойтись более изящным решением – тэновым котлом.

Производители индукционных котлов отопления дают заведомо не полную информацию о своей продукции, что вводит в заблуждение тех, кто делает выбор в сторону того или другого котла. Здесь важно говорить правду и показывать свой продукт со всех сторон, чтобы люди знали, что они покупают.

к меню ↑

7 Обзор производителей и цен

На рынках России и стран СНГ практически не встречаются бытовые индукционные устройства от западных производителей.

Лидерами по изготовлению и продаже являются:

  • компания «Miraton»;
  • ООО «Альтернативная энергия»;
  • ЗАО НПК «Инера»;
  • НПК «Экспо» (г.Донецк).

Стоимость индукционного оборудования во многом определяется его комплектацией. Учитывая конкуренцию, фирмы-изготовители стараются удерживать расценки на приемлемом уровне. На базовые модели мощностью 2,5-3 кВт цена начинается с 35000 руб. Стоимость котла мощностью 7 кВт в среднем составляет 50000 руб.

Если продавец предлагает индукционные агрегаты с такими же показателями мощности, но по гораздо меньшим расценкам, то велик риск приобретения некачественного товара. Только приобретая брендовое оборудование, можно быть уверенным в том, что оно безаварийно прослужит многие годы.

к меню ↑

7.1 Индукционный котел «Миратрон» (Miratron)

Электрические котлы индукционного типа «Миратрон» выпускаются мощностью от 9 до 30кВт. Имеется возможность ступенчатой регулировки мощности, цена от 45т.р. (9кВт котел). Отзывов об индукционных котлах Миратрон немного. Владелец дома на 150м2 отапливает дом котлом этой фирмы на 15кВт. Отмечает достаточно тихую работу оборудования, также говорит об экономичности системы: 15кВт включается только для разгона системы, для поддержания используются периодически 9 или 6Вт.  Для эффективной работы системы в его доме, мощности встроенного насоса оказалось недостаточно, пришлось ставить еще один.

Как положительный момент отмечается модульная система построения оборудования: имеется несколько нагревателей небольшой мощности, которые включаются/выключаются по мере необходимости. Так что даже при выходе из строя одного без тепла дом не останется без тепла. С другой стороны такая конструкция влечет за собой достаточно большие габариты: 400×1600х300мм – это самый маленький из котлов.

к меню ↑

7.2 Индукционные котлы «Гейзер» (Geyzer)

Котлы «Гейзер» использоваться могут для автономного отопления дамов, дач, цехов и производственных помещений. Класс электробезопасности – 2-й (не требуют защитного зануления). Мощность – от 4,5кВт до 250кВт. Особенность этих котлов  — от 220В работает только самый маломощный «Гейзер -5», все остальные – то сети 380В. Выпускаются в двух модификациях – «Гейзер Е» – для систем с накопительной емкостью, «Гейзер Б» — с теплообменником. Имеют классический для этого вида оборудования дизайн – отрезок трубы, запаянный на концах.

Индукционные котлы «Гейзер» (Geyzer)

к меню ↑

7.3 Индукционный котел «Эдисон»

Котлы «Эдисон» производятся на Заводе Сибирского технологического машиностроения. Могут использоваться только в отопительных системах закрытого типа. Заявленный КПД — 98%, коэффициент мощности 0,99. Выпускаются мощностью от 4,5кВт до 500кВт.

Имеющиеся отзывы можно суммировать так: оборудование надежно и экономично, редко требует ремонта. Случается, выходят из строя датчики температуры. Отзывы в основном от руководителей предприятий из разных регионов и разного направления хозяйственной деятельности. Но все они сходятся в одном: использование этого типа котлов (применялось как для обогрева так и в технологических процессах) экономически оправдано и надежно.

Индукционный котел «Эдисон»

к меню ↑

7.4 Индукционные котлы ПИН

Индукционные котлы ПИН

Проточные индукционные нагреватели ПИН – изделия украинского производства.  Срок гарантии – 36 месяцев. Выпускаются индукционные котлы ПИН мощностью от 3кВт до 50кВт, заявленный КПД -97-98%. В комплект поставки входит управляющий шкаф, в котором находится автоматика, терморегулятор, цифровой индикатор на котором отображается текущая и заданная температура теплоносителя. Опционально комплектуется бесконтактным пультом управления, термостатом. Аппаратура управления может быть поставлена импортная (по заявке).

На самом деле пока трудно сказать, насколько хороши или плохи эти котлы. Все дело в том, что процессы, связанные с индукцией исследованы недостаточно, и просчитать их на данный момент невозможно. Потому и нет однозначных выводов об эффективности индукционных котлов. Оборудование работает, греет, но за счет чего достигается экономия (а она, судя по отзывам, все-таки есть) неясно.  Использовать его или нет – каждый решает для себя сам. Единственная просьба – при наличии опыта эксплуатации оставить свои впечатления: вашим «последователям» будет проще ориентироваться и принимать решения.

к меню ↑

8 Оценка маркетинговых характеристик-утверждений

Отопление индукционными аппаратами имеет право на существование. Не лишен отрицательных особенностей. Рекламщики иногда умалчивают о недостатках, преувеличивают достоинства, вводя в заблуждение покупателей.

к меню ↑

8.1 Долговечность

Другое утверждение связано с большим сроком службы, надежностью. Объясняют тем, что в простой конструкции ломаться нечему. В электродных котлах тоже ломаться нечему. Если ТЭН выйдет из строя, можно поменять, чего нельзя сказать про индуктивную катушку.

к меню ↑

8.2 Неизменность характеристик за срок эксплуатации

Утверждение связано с образованием накипи на нагревательном элементе. На катушке накипь не появится, она не соприкасается с водой. Труба, нагреваемая индуктором, покрывается налетом в тэновом, электродном котлах. Зависит от качества воды, температуры.

Даже в термосе образуется накипь, хотя кипяток там только хранится.

к меню ↑

8.3 Бесшумность

Еще одно утверждение, не поддающееся логике, что только индукционный аппарат бесшумный. Какой шум издают другие электрические нагревательные приборы? Есть кипятильники. Когда вода закипает, появляется шум. Однако, в котлах это нештатная ситуация. Вода может шуметь в радиаторе, это не связано с обогревателем. Относится к работе насоса, регулировке системы отопления.

Утверждение

Работа индукционных обогревательных котлов бесшумна, что отличает их от других электрических отопителей.

Факт

Утверждение справедливо, но — все бойлеры на электроэнергии не шумят при работе, так как в диапазон их колебаний акустические волны не входят. Шуметь может только циркуляционный насос, но при желании можно подобрать модель бесшумного действия.

к меню ↑

8.4 Компактность

Утверждение, что индукторная схема самая компактная неверно. Новые модели электродных котлов, обладая хорошей мощностью, имеют меньшие размеры, выглядят симпатичнее. Для координирования индуктора нужен шкаф, где будут располагаться управляющие органы. Электродные, тэновые устройства монтируются в одном корпусе.

к меню ↑

9 Безопасное использование

Учитывайте, что индукционный обогреватель – это электрическое устройство повышенной опасности. Правила, которые стоит учесть, при изготовлении такого оборудования:

  1. Оснастите устройство датчиком температуры. В случае перегрева оборудования система должна иметь возможность автоматического отключения.
  2. Для самодельного оборудования организуйте отдельную линию электропроводки с увеличенным сечением провода.
  3. Не пренебрегайте изоляцией оголённых участков, обезопасьте своих близких от удара током.
  4. Перед включением индуктора убедитесь, что труба заполнена водой. При её отсутствии прибор может сгореть, а труба расплавиться.
  5. Не размещайте оборудование в жилой зоне. Электромагнитные волны оказывают негативное влияние на здоровье людей и животных.
  6. Прибор следует установить на высоте более чем 80 см от пола, а расстояние от устройства до потолка должно составлять не менее 30 см.
  7. Заземлите оборудование.
  8. Установку прибора следует производить через автомат, чтобы в случае аварии, устройство было отключено от питания.
  9. Для снижения давления в системе не лишним будет установить предохранительный клапан в системе трубопровода.

Если обобщить информацию, то можно сделать вывод:

  1. Индукционный нагреватель имеет высокий коэффициент полезного действия, у некоторых моделей он достигает 99%.
  2. Устройство может использоваться как в виде водонагревателя, так и в виде котла в системе отопления.
  3. Конструкция нагревателя достаточно проста, поэтому её сборка и установка возможна своими силами.
  4. Использование индукционного водонагревателя на территории РФ не регламентировано.

Несмотря на все плюсы, решение об установки подобного оборудования стоит принимать взвешенно:

  1. Во-первых, оно потребляет достаточно большое количество электроэнергии.
  2. Во-вторых, прибор, особенно собранный самостоятельно, нельзя назвать полностью безопасным.
  3. В-третьих, он оказывает негативное влияние на здоровье людей и животных. Поэтому устанавливать его всё же следует на дачах или в собственных домах.

к меню ↑

10 Мифы об индукционных котлах

Один из самых популярных мифов создают торговые представители, продающие индукционные электрические котлы. Суть в том, что эти котлы якобы на 20—30% эффективнее прочих нагревательных электроустановок, особенно ТЭНовых. Данная информация не соответствует действительности, поскольку все теплогенераторы, преобразующие электроэнергию в тепло, работают с эффективностью не ниже 96% в соответствии с физическим законом сохранения энергии. Неоспоримым является лишь факт, что ТЭНы разогревают теплоноситель несколько дольше по причине своей многослойной структуры. Вольфрамовая спираль прогревает сначала кварцевый песок, потом материал трубки, а потом уже воду. При этом энергия никуда не теряется, а КПД ТЭНового агрегата составляет 98%, как и вихревого.
Оправданы ли индукционные электрические котлы в системе отопления частного дома
Другой миф гласит о том, что индукционный электрический котел совсем не требует обслуживания, поскольку переменное магнитное поле не дает отложениям оседать на греющих элементах. Этот вопрос зависит от качества воды и накипь на сердечнике катушки появляется точно так же, как и в ТЭНовых нагревателях, если теплоноситель не обессолен. Поэтому хотя бы 1 раз в 2 года сам теплогенератор и система отопления должны проходить процедуру промывки.

Вопреки заверениям продавцов, водонагреватель нельзя ставить в любом помещении. Причины две: опасность поражения током и наличие электромагнитного поля вокруг аппарата. Его лучше поместить в техническом помещении с ограниченным доступом (котельной).

Отопительные установки, использующие для нагрева вихревые токи, действительно обладают многими достоинствами, особенно среди них привлекают скорость нагрева, компактность и долговечность. Насколько эти преимущества оправдывают высокую стоимость изделия – решать придется каждому домовладельцу в индивидуальном порядке.

к меню ↑

11 Отзывы пользователей

Мнения пользователей о работе индукционных котлов нового поколения имеются различные. Нужно отметить, что данные котлы пользуются популярностью и завоёвывают доверие покупателей. Ведь многообразие моделей и их производителей позволяет выбрать агрегат, подходящий дому или помещению с конкретной площадью и другими определёнными параметрами.

Индукционные котлы отопления имеют высокий КПД, а значит, позволяют экономить во много раз больше за счёт уменьшения потребления электричества. И это основной их плюс. Все пользователи отмечают достоинства и недостатки определённых моделей. О плюсах и минусах индукционных котлов мы писали выше.

Ещё пункты, на которых покупатели останавливают свой выбор при выборе котлов отопления индукционных:

  1. Во-первых, выбросы загрязняющих продуктов в атмосферу при их работе отсутствуют.
  2. Во-вторых, нет необходимости в отведении отдельного помещения для хранения запасов твёрдого топлива.
  3. В-третьих, высокая пожаробезопасность и электробезопасность позволяет не беспокоиться за возникновение несчастных случаев.

Индукционный котёл может работать совместно с отопительными устройствами на других видах топлива, также можно подключать к нему и тёплые полы.

Если вы собрались приобретать индукционный электрокотёл отопления, то прочитайте следующие рекомендации.

  • Для начала проведите теплотехнический расчёт теплопотерь в помещении.
  • Определите количество фаз, ведь однофазные котлы можно подключить к розетке, а вот трёхфазные требуют отдельной силовой линии.
  • Затем подумайте, как будет работать котёл, а именно какой мощности лучше выбрать прибор. Если, допустим, он нужен только для поддержания стабильной пониженной температуры, то вполне хватит мощности до 6 кВт.
  • Если вы готовы «вложить» в новое приобретение чуть больше денег, то продавцы вам могут предложить приобрести блок дистанционного управления, программатор режимов или другое.

к меню ↑

12 Отзыв эксперта об индукционном котле отопления

Один из ведущих российских экспертов в сфере установки и обслуживания котлов в России Владимир Сухоруков в одной из своих передач на YouTube «Индукционный котел — большое недоразумение», вышедшей 12 декабря 2017 г., обстоятельно и подробно доказал, что индукционные котлы отопления проигрывают традиционным тэновым котлам.

Владимир Сухоруков не нашел ни одной причины для использования индукционного котла в котельной. Более того, он настоятельно советует ни при каких обстоятельствах не покупать индукционные котлы, когда есть качественные тэновые котлы, работающие стабильно и слаженно.

к меню ↑

13 Советы по выбору

Электрический индукционный котел для отопления может стать основой соответствующей системы вашего дома. Однако для эффективной его работы важно правильно подойти к выбору устройства. Например, если ваш дом имеет площадь в 150 м 2 , а высота потолков равна 3 м, то вы должны будете рассчитать отапливаемую площадь. Для этого площадь здания следует умножить на высоту потолков, что в данном случае позволит получить 450 м 2 . Один киловатт рассчитан на 13 м 2 . Значит, на просчитанную площадь будет достаточно котла с мощностью в 16 кВт. Этот подсчет корректен лишь в том случае, если дом хорошо теплоизолирован.

Рассчитайте утепление своего дома

Перейти к расчёту
Adblock
detector
