Гофра для дымохода: плюсы и минусы, порядок монтажа - устройство и монтаж гофры для дымохода

Чем хороша гофрированная труба для дымохода из нержавеющей стали и алюминия, где применяется

Дымоход сложной конструкции обходится дорого, за счет большого количества используемых фитингов: углов, переходников, крепежей и т.д. В результате, стоимость системы дымоотведения, если необходимо обойти балки, плиты перекрытия или сместить трубу в сторону по другой причине, может увеличиться в несколько раз.

Назначение

Для устранения необходима дымоотводящая труба, которая выведет монооксид углерода на улицу и не причинит вреда домашним обитателям. Для газовой колонки можно установить дымоход самостоятельно.

Гофрированные дымоотводы для котлов на газе

Использовать гибкую металлическую дымоходную гофру для газового котла, а также любого другого отопительного оборудования можно, благодаря высоким техническим характеристикам материала. При этом стоит учитывать, несколько важных аспектов:

Алюминиевые трубы способны прогореть спустя несколько лет эксплуатации. Поэтому, если есть необходимость в подключении дымохода из гофры, лучше выбирать рукав, изготовленный из нержавейки.

Материал имеет плохие теплосберегающие характеристики. Чтобы снизить продуцирование конденсата, потребуется сделать тепло и шумоизоляцию на гофра трубу. Для этого можно использовать негорючий минеральный утеплитель толщиной 5 см.
Теплоизоляцию наматывают на трубу, сверху закрывают любым фольгированным отражателем. Фиксируют с помощью вязальной проволоки.

Гофра дымоходы для газовых колонок

Установка гофрированного дымохода на кухне, там, где обычно монтируют газовую колонку, является вполне оправданным решением. Несмотря на то, что внутри котла температура повышается до 1000-1200°С, на выходе она резко падает до 200-300°С. Даже алюминиевая труба сохранит свою прочность и герметичность при таких температурах.

О чем стоит подумать, прежде чем использовать гофру для подсоединения колонки к дымоходу

Диаметр – в технических документах к колонке должны быть прописаны размеры и сечение трубы, подключаемой к выходному патрубку. Категорически запрещается использовать алюминиевую трубу с меньшим сечением. Это приводит к усиленному нагреву конструкции и, как правило, деформации стенок, прогоранию, потере герметичности.

Ремонт дымоходов гофра трубой

Гофрированный рукав можно использовать для санации уже существующего кирпичного дымохода. Происходит процедура ремонта следующим образом. В старый дымоходный канал вставляется гофрированная труба с меньшим диаметром, подключается к отопительному прибору.

Гильзование печного дымохода служит следующей цели:

Снижение объема выпадающего конденсата. Металл нагревается выше «точки росы» гораздо быстрее, следовательно, появление влаги на внутренних стенках уменьшается.

Отсутствие сажи – гладкие внутренние стенки трубы не дают скапливаться сажи внутри дымохода. Уменьшается вероятность возгорания. Сажа, сгорая, нагревает трубу до 1000°С.

Устранение разгерметизации – спустя 10-15 лет использования кирпичного дымохода, он теряет свою герметичность. При отсутствии тяги, дым идет в помещение буквально «со всех щелей». Проведение гильзования приводит к восстановлению герметичности системы дымоотведения.

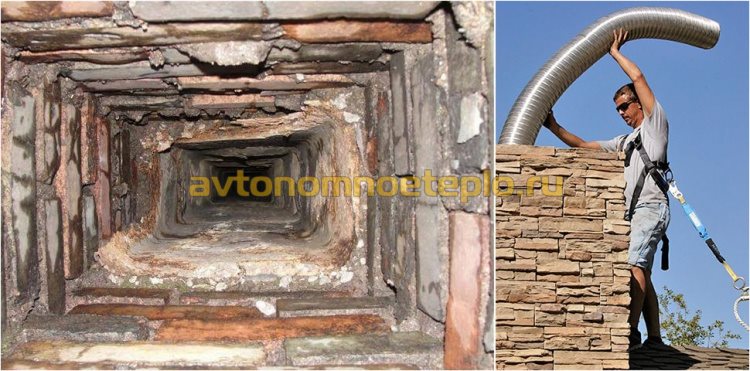

Гильзование старых кирпичных дымоходных каналов гофрированной трубой полностью оправданно. Но, так как температура отводящих газов нередко достигает 600°С и более, рекомендуется использовать, для этой цели, трубу из нержавейки. Монтаж гофрированного дымохода в кирпичную трубу, это оптимальное решение для систем дымоотведения имеющих кривизну оси.

Использование гофры для подключения к основному дымоходу

В СП сказано, что подключение газового котла гибким гофрированным дымоходом разрешается: «Присоединение газового оборудования к дымоходам следует предусматривать соединительными трубами, изготовленными из кровельной стали…, гибкими металлическими гофрированными патрубками…поставляемыми в комплекте с оборудованием»

Ограничением на присоединение газового оборудования к дымоходам гофрированными патрубками является использование с этой целью алюминиевого рукава. Как показала практика, алюминий легко деформируется под воздействием высоких температур.

Использование алюминиевой гофры в качестве дымоходного патрубка запрещается в некоторых регионах РФ. Причем запрет не подтвержден законодательными актами и в основном связан с участившимися случаями прогорания рукава, и отравления хозяев вследствие этого, угарным газом.

Можно ли устанавливать гофрированную дымоходную трубу

Дымоход из гофра трубы может использоваться для колонок, печей и котлов. Гибки трубы используются для комплектации отопительного оборудования, работающего на разных видах топлива: солярке, дровах, газе и пеллетах.

На данный момент существуют два основных вида продукции, имеющую одинаковую конструкцию, но отличающихся материалом, из которого они изготовлены. Потребителю предлагают изделия из нержавейки и алюминия.

Какую трубу лучше использовать – гибкую или жесткую?

Гофрированные дымоходы из нержавеющей стали устанавливать на газовые котлы намного проще и быстрее. Монтаж и комплектующие обходятся дешевле. Но на этом основные достоинства материала заканчиваются.

Жесткая труба больше подходит для эксплуатации в качестве дымохода. Полностью соответствует всем требованиям безопасности и не вызывает замечаний сотрудников газовой службы.

Если выбирать, то лучше приобрести нержавеющую стальную жесткую трубу, по типу сэндвич конструкции. Такое решение позволит обеспечить максимальную безопасность в процессе эксплуатации бытовой отопительной техники на твердом топливе и газе.

Может ли прогореть гофра дымоход?

Как уже отмечалось, главная причина того, что представители газового хозяйства запрещают применение алюминиевого гофрированного дымохода, заключается в том, что при нагревании стенки деформируются и действительно могут прогореть. Пожар от прогорания алюминиевой гофра трубы, хотя редко, но все же случается.

В отличие от алюминиевого аналога, гибкая гофрированная труба из нержавеющей стали для дымохода, обеспечивает полную безопасность эксплуатации, но и стоит практически в 3 раза дороже. Приобретать следует исключительно сертифицированную продукцию.

Производители дымоходов из гофрированной нержавейки, представленные на отечественном рынке – компании Lex, Rosinox, Алта и др. При выборе следует ориентироваться на технические параметры и сроки эксплуатации. Срок службы высокотемпературной дымоотводящей гофра трубы из нержавеющей стали Lex Flex не менее 40 лет.

Какую гофру используют для дымоходов

Монтаж гофрированного дымохода рекомендуется выполнять при подключении к отопительному оборудованию, работающему на любом виде топлива, при условии выделения низко и высокотемпературных дымовых газов.

• Корпус изготавливается в виде цилиндрической трубы, закрученной в спираль. Полосы соединяются между собой специальным замковым швом.

Потребителю предлагается два вида труб, изготовленных из нержавеющей стали и алюминия.

Гибкие дымоходы из нержавейки

Гофра-нержавейка для дымохода – наиболее приемлемый вариант при подключении к оборудованию с высокой температурой отходящих газов: дровяным печам, каминам, пеллетным котлам. Без потери герметизации, гофра из нержавейки способна выдержать нагрев до 900°С.

• Толщина стали от 0,12 до 1 мм.

Алюминиевые гофрированные трубы для отвода дыма

Алюминиевая гофра для дымохода имеет конструкцию, идентичную, используемой в аналоге, изготовленном из нержавейки. При этом алюминий существенно уступает последнему в прочности и жароустойчивости.

Как подобрать гофру для дымохода

Можно ли использовать гофру для изготовления дымохода и что стоит учитывать при выборе?

Возможность ее применения и основные критерии выбора определяются:

• НПБ 252–98. Документом регламентируются требования к теплогенерирующим аппаратам, методы их испытаний и правила пожарной безопасности;
• СП 42-101-2003, определяющий правила строительства и проектирования дымоотводящих систем;
• СП 60.13330.2012, устанавливающий правила изготовления и использования воздухоотводов, систем отопления и кондиционирования воздуха.

Итак, в соответствии с указанными документами, чтобы выбрать нержавеющий гофрированный дымоход, необходимо учитывать:

1. диаметр. Для максимального отведения продуктов горения необходимо, чтобы диаметр вытяжки был не менее соответствующего параметра выходного патрубка установленного оборудования;
2. мощность оборудования. Параметр влияет на определение длины и диаметра дымохода;

Зависимость параметров вытяжки от мощности котла

1. класс герметичности.

Как правильно подобрать трубы для дымохода, смотрите на видео.

Область применения гофры для дымоходов

900°С – это температура, которую выдерживает гофрированная труба из нержавеющей стали, без потери целостности стенки. Данная характеристика позволяет использовать гофру для изготовления систем дымоотведения, а также выполнения ремонтных работ.

• Подключение газовых котлов и колонок.

В каждом случае существуют особенности и нюансы, которые необходимо учитывать во время проведения монтажных работ.

Использовать гибкую металлическую дымоходную гофру для газового котла, а также любого другого отопительного оборудования можно, благодаря высоким техническим характеристикам материала. При этом стоит учитывать, несколько важных аспектов:

•
  Алюминиевые трубы способны прогореть спустя несколько лет эксплуатации. Поэтому, если есть необходимость в подключении дымохода из гофры, лучше выбирать рукав, изготовленный из нержавейки.

Теплоизоляцию наматывают на трубу, сверху закрывают любым фольгированным отражателем. Фиксируют с помощью вязальной проволоки.

Установка гофрированного дымохода на кухне, там, где обычно монтируют газовую колонку, является вполне оправданным решением. Несмотря на то, что внутри котла температура повышается до 1000-1200°С, на выходе она резко падает до 200-300°С. Даже алюминиевая труба сохранит свою прочность и герметичность при таких температурах.

•
  Диаметр – в технических документах к колонке должны быть прописаны размеры и сечение трубы, подключаемой к выходному патрубку. Категорически запрещается использовать алюминиевую трубу с меньшим сечением. Это приводит к усиленному нагреву конструкции и, как правило, деформации стенок, прогоранию, потере герметичности.

Гофрированный рукав можно использовать для санации уже существующего кирпичного дымохода. Происходит процедура ремонта следующим образом. В старый дымоходный канал вставляется гофрированная труба с меньшим диаметром, подключается к отопительному прибору.

• Снижение объема выпадающего конденсата. Металл нагревается выше «точки росы» гораздо быстрее, следовательно, появление влаги на внутренних стенках уменьшается.

Использование гофры для подключения к основному дымоходу

Подключить гибкий дымоход гофра от газового котла к трубе разрешается ДБН В 2.5-20-2001, в частности там указывается: «Присоединение газового оборудования к дымоходам следует предусматривать соединительными трубами, изготовленными из кровельной стали. гибкими металлическими гофрированными патрубками…поставляемыми в комплекте с оборудованием»

Правила установки гофрированных дымоходов

Правильно смонтировать гофру для вывода дымовых газов намного проще, чем самостоятельно установить и подключить дымоход из сэндвич-труб. Но во время монтажа необходимо учитывать несколько важных моментов:

• Диаметры гофрированных труб – подбирается в зависимости от мощности котлов и колонок. Оборудование до 19 кВт подключается к рукаву 110 мм, свыше – 130 мм.

Монтаж осуществляется просто – на выходной патрубок надевается гофра и фиксируется стягивающим хомутом. Труба растягивается до необходимого размера. Для фиксации по всей длине укладки, используются кронштейны для крепления гофры.

Стоимость комплекта гофры для дымохода

Чтобы рассчитать стоимость гофры, потребуется учесть несколько важных моментов:

• Общую протяженность дымохода. В стандартную комплектацию входит алюминиевая труба, способная растянутся от 0,65-3 п. м. Гофра из нержавейки растягивается незначительно, поэтому при расчетах необходимо принимать ту длину, которая указана на упаковке. Купить один алюминиевый рукав можно за 350-380 руб. Нержавеющая труба обойдется в 650-700 руб. за 1 п. м.

Если подбирается материал для санации дымохода из гофрированного алюминия, который будет использоваться в дровяных печах то диаметр трубы должен быть меньше, чем внутренний канал кирпичной кладки.

Использование огнеупорных металлических гофрированных дымоходов для колонок и котлов, как и применение любой другой системы дымоотведения, имеет свои преимущества и недостатки. Главное, на что стоит ориентироваться – это безопасность эксплуатации, а также технические характеристики материала.

Как уже отмечалось, главная причина того, что представители газового хозяйства запрещают применение алюминиевого гофрированного дымохода, заключается в том, что при нагревании стенки деформируются и действительно могут прогореть. Пожар от прогорания алюминиевой гофра трубы, хотя редко, но все же случается.

Гофрированные дымоходы из нержавеющей стали устанавливать на газовые котлы намного проще и быстрее. Монтаж и комплектующие обходятся дешевле. Но на этом основные достоинства материала заканчиваются.

Материал изготовления гофрированных труб

В зависимости от сферы использования труб необходимо правильно подобрать тип. Гофрированные трубы могут изготавливаться из следующих материалов.

Нержавеющая сталь

Особенностью таких изделий является длительный срок эксплуатации. При выборе необходимо учитывать следующие преимущества:

• Длительный период службы. Изделие не подвергается коррозии и прослужит длительный период без снижения своих характеристик.
• Гибкость. Позволяет с легкостью прокладывать трубы в необходимом направлении.
• Надежность. Может использоваться не только для внутренних работ, но и внешних. Имеет высокую степень устойчивости перед перепадами температуры.
• Удобная транспортировка.

Материал редко повреждается вредителями и имеет привлекательный внешний вид, такие критерии позволяют использовать трубы без вреда для интерьера помещения. Могут изготавливаться из легкого и тяжёлого сплава. Тяжёлые металлические изделия используются для подземных работ. Могут покрываться коррозией при длительном использовании.

Алюминиевые изделия

Данный тип позволяет использовать трубы в различных сферах. Подходит для промышленных и домашних работ. Преимущества строительных материалов:

• гибкость,материал может гнуться в нужную сторону без образования переломов;
• не появляется коррозия и плесень;
• легко монтируется;
• небольшой вес нет необходимости устанавливать дополнительно опоры.

Однако необходимо отметить, что при механическом воздействии изделие легко деформируется. Чаще всего используется для систем вентиляции и воздуховодов.

Трубы из ПВХ

Изделие используется для различных коммуникаций и обладает следующими преимуществами:

• наличие устойчивости перед высокой температурой;
• не выделяют вредных компонентов, поэтому могут использоваться для внутреннего обустройства помещения;
• длительный срок эксплуатации без появления плесени и коррозии.

Среди большого перечня положительных качеств, необходимо отметить такой недостаток как непереносимость низких температур.

Полиэтиленовые трубы

Данный тип материала набирает большую популярность среди строительных компаний. Преимущество труб в следующем:

• не появляется коррозия, поэтому часто используются такие изделия для канализации;
• невысокая стоимость;
• выдерживает большие механические нагрузки;
• изделие компактно и может транспортироваться на дальнее расстояние.

Однако при выборе такого виды, необходимо знать, что отсутствует устойчивость перед УФ-лучами.

Гофрированная труба из нержавеющей стали для дымохода

Если дымоход имеет несколько видоизмененную траекторию, то есть идет не прямо, а плавно или резко изгибается, это является очень важным моментом при строительстве. В таком случае придется использовать соединительные элементы, что является не совсем удобным, да плюс ко всему и затратно. Поэтому, чтобы избежать таких неудобств и сберечь семейный бюджет, можно использовать гофрированную трубу. Именно гофрированная труба из нержавеющей стали может считаться подходящим вариантом для дымохода и водопровода.

Этапы производства гофрированной трубы из нержавейки

Особенная конструкция в виде гофры обеспечивает данному виду труб высокую степень гибкости

Многофункциональность и высокие качественные показатели гофры из нержавеющей стали обусловлены строгим соблюдением технологии ее изготовления, которая, как ни удивительно, довольно простая. Сам производственный процесс включает в себя такие этапы:

1. Формируют трубу, используя специальную ленту из стали.
2. Варят заготовки с применением вольфрамовых электродов. На этом этапе производства применяют специальное автоматическое оборудование TIG. Процесс происходит при высокой температуре, которая может достигать 1150 °С.
3. Надежность швов проверяют на специальной лазерной установке.
4. Формируют гофру с применением специальных валов разнообразного диаметра.
5. Выполняют термообработку деталей. Разные виды труб поддаются определенной степени температурного воздействия, так как отожженная труба обладает более высокой степенью гибкости.
6. Расфасовывают продукцию. Трубы делят на отрезки определенной длины. Изделия с малым диаметром сворачивают в бухты, а толстые детали упаковывают группами.
7. Проверяют качество и отсеивают брак в виде изделий с микротрещинами. С этой целью металлическую гофротрубу помещают в жидкость под высоким давлением. При этом к каждой бухте крепят специальный прибор и постепенно увеличивают давление до 10 атмосфер, затем его постепенно снижают.

Конструктивные особенности и применение

Гибкий гофрированный дымоход из нержавеющей стали как уже было сказано ранее, может использоваться для любых котлов, бойлеров и систем отопления, которые работают на поленьях, пеллетах, брикетах или газе.

Если рассматривать возможность применения более подробно, следует отметить что труба дымоходная гофрированная может использоваться для:

• Обустройства дымоходных систем расположенных внутри дома;
• Монтажа вытяжных конструкций расположенных со стороны улицы;
• Отдельные детали и элементы могут служить дополнением к другим системам вентиляции или отопления и применяются как переходники (служат соединителем между входными патрубками и основной частью дымоходной системы);
• Применяются в ремонтных работах, также ими могут частично заменяться некоторые участки кирпичных конструкций дымоходов, особенно в местах изгибов и поворотов.

Труба имеет небольшой вес, однако при этом легко деформируется

Конструктивные особенности:

1. Дымоход гибкий гофрированный из нержавеющей стали имеет цилиндрическую форму и состоит из множества спиралей, которые имеют толщину, составляющую от 0,11 до 1,5 миллиметра;
2. Для создания максимальной герметичности всех соединений конструкции, стягивание производится посредством замкового шва. Также данный элемент отвечает за такие параметры как гибкость, сжатие и возможность установки и размещения под любым углом и наклоном;
3. При необходимости вы можете индивидуально подобрать диаметр труб, исходя из особенностей своего отопительного котла;
4. Закрепление каждого элемента и соединение его с предыдущим производится посредством специальных хомутов, которые обеспечивают высокую степень герметичности, изоляции и увеличивают прочность такой конструкции.

Внутри располагается стальная проволока, которая задаёт трубам определенную форму, позволяет стягиваться и растягиваться

Просмотрев фото в этой статье, вы сможете подробней ознакомиться с особенностями и областью применения таких дымоходов.

Особенности гибких дымоходов

Гибкий дымоход представляет собой круглый полый профиль. Для изготовления такой трубы свёрнутый в спираль листовой металл соединяют при помощи замкового шва.

По структуре изделие отличается тем, что между металлическими слоями вставлена проволока из стали, благодаря которой трубы приобретают такие свойства, как гибкость и прочность. Они имеют разные размеры сечения, но самыми распространёнными считаются трубы диаметром 110 — 300 мм.

Каждая часть трубы имеет длину 65 сантиметров, но она без труда вытягивается до 3 метров. Гибкость позволяет устанавливать дымоход с различными изгибами и множеством поворотов. Толщина стенок варьируется от 0,25 до 1 мм.

Гофрированная труба может применяться для обустройства части дымохода (прохода через стену или перекрытия, а также при реконструкции дымохода из кирпича непрямой конструкции) или для монтажа всего дымоходного канала.

Обратите внимание! Гофрированный дымоход рекомендуется устанавливать к отопительной системе, функционирующей на разном топливе при дымовых газах высокой или низкой температуры.

Надёжность обеспечивается за счёт следующих свойств:

• цилиндрической спиральной формы с замковым соединительным швом;
• армирующей прослойки в виде проволоки, делающей корпус более устойчивым к механическим поломкам, но сохраняющий гибкость и эластичность изделия.

Конструкция гофрированных изделий

Гофрированную трубу из нержавейки для дымохода производят из многослойной фольги. Ее полосы (толщиной 0,12-1 мм) соединяются специальным замковым методом и закрепляются на пружину, выполненную из нержавеющей стали. Такая конструкция позволяет проводить изгиб трубы на 120-180° и растягивать ее на длину, превышающую первоначальную, больше чем в 3 раза. Процедуру растяжения/сжимания можно повторять несколько раз без нарушения целостности трубы.

В зависимости от мощности котла или печи подбирается гофротруба большего или меньшего диаметра

Для дымоходов гофру из нержавейки выпускают различных диаметров, что позволяет подобрать требуемый размер, соответствующий выходному патрубку отопительного прибора.

С целью увеличения эксплуатационного срока дымохода он претерпевает обработку специальным раствором как с внутренней, так и внешней стороны. Такая манипуляция предохраняет от химически активных веществ и агрессивных сред материал канала. Минимальный срок службы металлической гофрированной трубы для дымохода составляет 20 лет.

Установка дымоотводных гофрированных каналов требует утепления. В качестве утеплителя для таких труб выступает базальтовая вата, выпускающаяся в рулонах. Она подходит и для внутреннего, и для внешнего монтажа. Утепленная гофрированная нержавеющая труба снаружи не нагревается.

Основные характеристики гофротруб

Гофра-нержавейка для дымоходов имеет круглое сечение. Стандартная ее длина во многих случаях позволяет получить дымоотводный канал без лишних стыков.

Обратите внимание! Герметичность трубы дымохода напрямую зависит от количества соединений, которые использованы для ее сборки: чем стыков меньше, тем лучше.

Нержавеющая сталь – основной материал для изготовления гофрированных дымоотводов. Она прочна, обладает антикоррозионными свойствами и жаропрочна, что увеличивает срок службы изделий. Во время растопки котла либо печи внутри канала происходит образование конденсата, содержащего некоторое количество H2SO4 (серная кислота), выводящая из строя многие дымоходы из иных материалов. Поэтому данный вид труб применяют чаще прочих.

Конструкция трубы из нержавейки увеличивает механическую прочность всего канала за счет компенсации (до 50%) линейного расширения начального размера трубы при воздействии температур и вибраций.

Немаловажной при выборе вида труб для дымохода является возможность принятия ими разной формы и конфигурации. Гофра позволяет проводить ремонт и устанавливать ее в канал, имеющий большое количество изгибов. При покупке гофрированной трубы необходимо проверить ее на наличие механических повреждений или перегибов, чтобы при монтаже не возникло проблем.

Технические показатели гофротрубы из нержавейки

Среди важных технических показателей гофрированных труб из нержавеющей стали можно выделить:

• рабочую температуру: -50 °С – +110°С;
• давление при рабочем значении температуры в +110°С: 15 бар;
• возможный радиус изгиба изделия в зависимости от диаметра трубы: 25-150 мм;
• коэффициент теплопроводности: 17 Вт/(м*К);
• линейное расширение: 17;
• коэффициент шероховатости: 0,008.

Гофрированная труба устойчива к перепадам давления (предельное значение 50 атм). Максимальное давление на разрушение составляет 210 атм. Другие показатели труб приведены в таблице.

Виды гибких труб для дымоотводных каналов

Современный рынок гофрированных труб предлагает различные виды этих изделий. Но не все они отвечают требованиям безопасности и могут быть использованы для дымохода. Различают конструкции из алюминия и нержавейки.

Безопасный дымоход для камина или печи можно соорудить только из нержавеющей трубы и комплектующих

Некоторое время назад для дымоходов колонок и газовых приборов отопления применялись алюминиевые трубы. Эта многослойная гофра представляет собой трубу из ламинированной фольги, имеющую диаметр 10-15 см. Она отличается прочностью и дешевизной. С целью придания необходимой формы внутрь вставлена проволока из стали.

В сжатом состоянии алюминиевая труба имеет длину 650 мм, при растяжении – до 3 метров. Металлическим скотчем можно нарастить воздуховод.

Обратите внимание! На котлы и камины, которые работают на твердом топливе, не ставится труба из алюминия, поскольку она не способна выдержать высокие температуры.

В настоящее время такую гофру и вовсе не рекомендуется использовать.

Гофротрубы из нержавейки конструктивно схожи с алюминиевыми, но их характеристики намного лучше. Материал может выдерживать температуру до 900 °С без ущерба для конструкции канала и при этом эффективно выводить продукты сгорания приборов на жидком, твердом и других видах топлива (котлов, каминов, печей).

Одностенные трубы

Однослойные системы изготавливаются из нержавеющего стального листа толщиной от 0,6 до 2 мм. Вариант характеризуется невысокой ценой, но сфера применения такой трубы ограничена.

Устанавливать ее допускается только внутри теплого помещения, а наружную часть дымохода следует утеплить. Это связано с тем, что контакт разогретого металла с холодным воздухом приводит к повышенному образованию конденсата. Это снижает КПД отопительного агрегата, влечет за собой перерасход топлива, снижает срок службы печи или котла.

Стальные одностенные трубы чаще всего применяют для обустройства гильзы при модернизации кирпичных дымовых каналов.

Гильзование продлевает срок службы кирпичного дымохода благодаря защите от разрушительного конденсата, снижает потребность в обслуживании, так как на стенках не нарастает сажа.

Производители предлагают однослойные трубы из нержавейки разных размеров, круглого и овального сечения, что позволяет подобрать оптимальный вариант для конкретного кирпичного дымохода.

Однослойная труба также может быть использована в комплексе с водяной системой отопления небольшого помещения – гаража, мастерской, моечного отделения бани.

В этом случае на дымоходную трубу монтируют водяную рубашку, к которой подсоединяются трубы подачи и обратки.

Также тепловую энергию отходящих дымовых газов можно использовать для отопления компактного помещения, если провести однослойную трубу под наклоном вдоль длинной стены.

Установка дымохода из однослойной трубы из нержавейки требует строгого соблюдения правил пожарной безопасности при обустройстве узлов прохода через перекрытия и крышу. Возгорание сажи в трубе (особенно при использовании твердотопливной печи) способно раскалить металл до критических температур и привести к возгоранию деревянных конструкций.

Сэндвич-системы

Двухслойная труба, представляющая собой сэндвич с негорючим теплоизолятором между металлическими оболочками из нержавеющей стали, выпускается в виде прямых и фасонных элементов для сборки дымохода любой конфигурации. За счет термоизоляционного слоя это наиболее практичный вариант дымоотводного канала, поскольку:

• обеспечивается повышенная безопасность (внешние стенки системы не нагреваются до опасных температур, сам теплоизолятор устойчив к воспламенению);
• позволяет устанавливать дымоход снаружи здания;
• образуется минимум конденсата (внутренняя труба, по которой движутся продукты сгорания, не контактирует с холодным воздухом);
• нет лишних теплопотерь, что позволяет отопительному агрегату работать в оптимальном режиме, без перерасхода топлива;
• система монтируется быстро и без хлопот по утеплению трубы.

Ассортимент модулей

Монтаж дымохода из нержавейки осуществляется с использованием готовых модулей различного типа, поэтому его несложно выполнить самостоятельно. Производители предлагают следующие элементы:

• Прямые трубы. Деталь может иметь дину от 33 до 100 см. Прочное соединение элементов между собой выполняется за счет раструбного сопряжения, монтаж не требует применения дополнительного крепежа.
• Отводы 45°. Применяются при необходимости выполнить отклонение от вертикали.
• Отводы 90°. Используются для перехода между вертикальными и горизонтальными участками конструкции.
• Тройник 45° или 87°. Предназначен для монтажа узла сборки конденсата, также может применяться для подключения двух отопительных агрегатов к общему дымоходу.
• Сборник конденсата. Монтируется в нижней точке основного вертикального канала, в него стекает влага, сконденсировавшаяся при остывании дымовых газов.
• Ревизионный элемент. Устанавливается в местах, где выше риск скопления сажи, для проверки и очистки дымоходной системы.
• Проходки. Специальные элементы для обустройства узлов прохождения трубы через перекрытия и кровлю, помогают обеспечить противопожарную изоляцию конструкций, герметичность кровли, привлекательный внешний вид.
• Колпак, искрогаситель и другие элементы для монтажа на верхней части дымохода. Защищают систему от проникновения осадков, возникновения эффекта обратной тяги, от попадания искр на кровельное покрытие.

Выбор материала

Для изготовления труб из нержавейки для дымохода используются различные марки стали. От выбора зависит срок службы изделия, его устойчивость к прогоранию при возгорании сажи в трубе.Обязательно учитывайте периодичность эксплуатации дымохода – к дымоходам котельных агрегатов, работающих в отопительный сезон круглосуточно, требования выше, чем к трубам банных печей, которые топят время от времени.

Проектирование дымохода

Устройство системы для отвода продуктов сгорания начинается с подбора модульной системы и подготовки проекта. Так как требования к дымоходам для газовых котлов повышенные, их проект необходимо предоставить службам технического надзора и получить разрешение на монтажные работы.

1. Минимально допустимая общая высота дымохода – 5 метров, иначе тяга будет недостаточной.
2. Максимальная длина горизонтального участка канала – 1 метр;
3. Вне здания и в неотапливаемых помещениях дымовая труба должна быть термоизолирована, если это не сэндвич-система.
4. Высота среза дымоходной трубы над кровлей:
   • не менее 50 см, если крыша плоская или от конька скатной кровли до трубы расстояние меньше 150 см;
   • вровень с коньком или выше, если от трубы до конька от 150 до 300 см;
   • ниже линии с наклоном в 10° от горизонта конька, если между коньком и трубой расстояние свыше 300 см;
   • выше уровня пристроенных к зданию строений.
5. Если кровельный материал неустойчив к возгоранию, правила требуют монтажа искрогасителя.
6. Между одностенной трубой из нержавейки и конструкциями перекрытий и кровли минимальное расстояние составляет 1 метр, (для сэндвича – 20 см) трубу требуется изолировать негорючим материалом (базальтовой ватой).
7. Между трубой и кровлей (в том числе из негорючих материалов) необходим зазор от 13 см.
8. Места соединения труб не должны находиться внутри конструкций (перекрытий, стен). Минимальное расстояние от стыка до конструкции – 70 см.
9. Горизонтальные и наклонные участки дымоходного канала требуется собирать «по дыму» – последующий элемент надевается на предыдущий, чтобы продукты сгорания удалялись максимально эффективно. Вертикальный канал монтируют «по конденсату» – чтобы влага свободно стекала, последующий элемент вставляют в расположенный ниже.
10. На протяжении всей длины дымоходного канала его внутренний диаметр должен быть не менее диаметра выходного патрубка отопительного агрегата.
11. Допускается не более трех поворотов по всей длине дымохода.

Положительные и отрицательные моменты

Инструкция представленная далее. Поможет вам подробней ознакомиться как с положительными, так и отрицательными качествами таких установок:

1. Изделия отличаются высокой степенью гибкости и эластичности. Монтаж может быть выполнен в любых условиях, а сама конструкция устанавливается под любым наклоном и углом. Таким образом, можно с лёгкостью обойти все перекрытия, балки и другие элементы конструкции дома;
2. Простой и непродолжительный монтаж. Для того чтобы выполнить монтаж такого устройства, нет необходимости применять и покупать различную дополнительную фурнитуру и соединительные элементы (уголки, переходники и отводы);
3. Монтаж может быть произведен с обеих сторон постройки;
4. При необходимости несколько труб можно с лёгкость преобразовать в одну. Это возможно даже для элементов имеющих разное сечение (дополнительно докупается адаптер);
5. Монтаж производится своими руками, так как в качестве соединительных элементов используются простые фитинги;
6. Используются для ремонта старых и неисправных дымоходных систем из кирпича (демонтаж старой конструкции при этом не осуществляется);
7. Цена оправдана за счёт таких параметров как долговечность и прочность.

Выбор любого диаметра на ваше усмотрение

Возможно легко отремонтировать дымоход из кирпича

Гофрированная система может располагаться практически под любым углом

Гофрированная система может располагаться практически под любым углом

Алюминиевые трубы можно использовать для подключения вытяжки

Плюсы и минусы гофры

Гофрированная труба применима для любых дымоотводных систем, даже при очень высоких температурах отходящих газов.

Еще одним преимуществом гофротрубы является легкость соединения двух отрезков между собой

Она проявляет стойкость к:

• влажности;
• высоким температурам;
• химически агрессивным средам.

Такая труба используется не только для дымохода, но и в системах кондиционирования и вентиляции. Ее гибкость позволяет без труда установить дымоход при наличии сложных архитектурных конструкциях: потолков с уклоном, балок перекрытия, встроенных колон и т. д. Подобная особенность нержавеющей гофры для дымохода снижает стоимость и трудоемкость монтажных работ.

Для монтажа не требуются дорогостоящие комплектующие (переходники, уголки, отводы); это важно, если бюджет ограничен. Среди прочих достоинств можно отметить возможность соединения в одну конструкцию труб разных диаметров. Для этого применяются специальные адаптеры.

Недостатков у гофрированных труб немного: малый срок эксплуатации и необходимость утепления для борьбы с образованием конденсата. Кроме того, тяга в гофре намного ниже, чем в гладкой трубе, поэтому не рекомендуется выполнять по всей длине вертикальный канал из такого изделия.

Диаметр патрубка котла должен совпадать с размером монтируемой трубы

Преимущества гофрированных труб

Гофрированная труба из нержавеющей стали для отопления имеет много преимуществ:

• удобство при установке за счет гибкости и эластичности;

• ее можно использовать под любым углом, особенно это важно для отопления, так как именно в таких случаях наблюдается наибольше труднодоступных мест;

• простота монтажа, так как не требуется использование дополнительных строительных материалов, например, уголков и всевозможных переходников;

• труба гофрированная из нержавеющей стали подходит для монтажа внутри и снаружи помещения;

Недостатки труб из нержавейки

Наравне с достоинствами, любой материал будет иметь и свои недостатки. Гофрированная труба из нержавеющей стали не является исключением.

• Очень важно дополнительно утеплить дымоходы с тонкими стенами из гофрированных труб. Это делается для того, чтобы не возникал конденсат внутри и не было лишней влажности.

• Отдельно стоит сказать и о сроке эксплуатации: он будет не очень долгим, поэтому со временем вам все же придется менять трубы.

Технология производства

Для производства таких труб используются в основном два основных материала: пружина из нержавейки и стальная фольга из того же материала. Фольга, которая выполнена из нержавеющей стали, наматывается на пружину полосками, которые соединяются между собой при помощи специальных сцеплений. Это и помогает гофрированной трубе быть гибкой. Труба выворачивается на 180º, также длина трубы может значительно увеличиться – аж в три раза, и достичь трех метров.

На сегодняшнем строительном рынке вы сможете приобрести трубу любого размера, что очень удобно для соединения ее с котлом. Все швы проверяются лазером. Чтобы гофрированная труба из нержавеющей стали прослужила как можно дольше, она обрабатывается специальным раствором, который защищает ее от негативного воздействия среды, а также от химических веществ, которые содержаться в продуктах сгорания. Срок службы такого дымохода может быть до двадцати лет, после чего трубу требуется заменить.

Как выбрать размеры гофры для вытяжки

При проектировании вытяжки в доме, прежде всего, подбирают мощность вентилятора, чтобы обеспечить замену воздуха во всех помещениях жилого дома. В паспорте на это устройство указывается рекомендуемый размер сечения воздуховода.

Основным принципом устройства вентиляционного канала является равенство секундных объемов проходящего по нему воздуха. Поэтому в одноканальных системах не допускается сужение воздуховода. Это приводит к перегрузу электродвигателя вентилятора и увеличению расхода электроэнергии.

Вариантов выбора труб по материалу немного, это может быть пластиковая гофра для вытяжки на 120 мм, или такая же, но из алюминия. Первый вариант позволяет легче обслуживать воздуховод, удаляя осадок на стенках. Второй более технологичен в установке. Труба гофрированная на 150 миллиметров для вытяжки применяется обычно в разветвленных системах в качестве магистрального канала.

Как соединить гофру с вытяжкой

В жилых многоквартирных домах система вытяжной вентиляции предусмотрена проектом, и задача сводится к подключению внутреннего воздуховода в помещении к этому устройству. Как установить гофру на вытяжку на кухне?

В идеальном варианте, когда кухонный гарнитур укомплектован вытяжкой в одном из шкафов, задача сводится к следующим действиям:

1. Проверить наличие тяги в вытяжке. Для этого нужно поднести к решетке воздухозабора листок тонкой (газетной или туалетной) бумаги. Если он притягивается к ней, тяга нормальная и можно продолжать работу.
2. Перед тем, как крепить гофру к вытяжке, нужно на решетку системы вентиляции установить настенный патрубок с горловиной нужного размера. Для этого на ободке, прилегающем к стене, имеется 4-6 отверстий для винтов. Нужно произвести разметку и просверлить в стене нужное количество отверстий. В них установить пластиковые вставки (дюбеля) и прикрепить горловину.
3. Как одеть гофру на вытяжку? Один конец трубы нужно надеть на горловину и закрепить его, используя хомут. При этом нужно промять стенку изделия и надежно завернуть винт. Следует помнить, что в процессе работы труба вытяжки вибрирует, поэтому соединение должно быть достаточно прочным.

1. Аккуратно, не сжимая стенок трубы нужно растянуть трубу на нужную длину.
2. Выполнить изгибы в соответствии с траекторией прокладки трубы, завести ее в отверстие шкафа и закрепить второй конец трубы к горловине вентилятора с использованием такого же хомута. Гибкий материал можно уложить по любой траектории, обходя препятствия на пути трубопровода.

Растягивание трубы лучше производить в несколько приемов, не допуская ее провисания на отдельных участках. Если туба не растянута на максимальную длину, по ходу монтажа можно сжимать ее по длине, подгоняя по месту.

При наличии натяжного или навесного потолка, горизонтальный участок можно спрятать внутри этих устройств. Визуально воздуховод из такого материала выглядит достаточно презентабельно, если выполнен без значительных повреждений трубы в виде вмятин.

Учитывая невысокую механическую прочность изделия, это не всегда удается. Поэтому многие пользователи вытяжных устройств закрывают вытяжку внутрь специально устроенных коробов. Особенно это актуально¸ если используется не встроенная вытяжка а прибор имеет вид навесного зонта.

Перед тем, как спрятать гофру от вытяжки на кухне, нужно выбрать способ исполнения. Это может быть короб, крепящийся непосредственно на стену. Задаваясь вопросом, чем скрыть гофру от вытяжки на кухне, можно предложить разные варианты коробов. В этой статье подробно описан способ как сделать короб своими руками.

Короб изготавливают из доступных листовых материалов, таких, как гипсокартон, фанера, ДСП, пластик и другие подобные изделия. При этом лицевая стенка делается открывающейся для обслуживания и ремонта в процессе эксплуатации.

Второй вариант как скрыть гофру от вытяжки на кухне состоит в том, что короб изготавливается отдельно и навешивается на стену.

Установка гофры на вытяжку на кухне самостоятельно

Как видно из приведенного выше способа установки вытяжной трубы, операция вполне доступна для выполнения своими руками. Для работы понадобится инструмент:

1. Маркер для разметки положения отверстий при установке настенной горловины.
2. Электродрель со сверлами, соответствующими материалу стены (кирпич, бетон или другие строительные камни) если работа ведется в деревянном доме, сверла и дрель вообще не нужны.
3. Шуруповерт для установке крепежа. Поскольку его немного, может быть достаточно отвертки соответствующего профиля.

Правила монтажа гофрированных труб

Как уже стало понятно, такая труба – это прекрасный вариант для того, чтобы решить многие проблемы. Стоит отметить, что крепление дымохода к конструкциям дома производится за счет специальных кронштейнов, чаще всего они идут в комплекте вместе с трубой.

Иногда требуется воспроизвести соединение двух труб между собой, тогда правильнее будет использовать металлический скотч. Он очень герметичен и абсолютно не пропускает продукты сгорания. Изделие весит не слишком много, поэтому его можно устанавливать на любую конструкцию. Нагрузка при этом будет минимальной, а вам не придется усиленно ее фиксировать.

Проведение ремонтных работ

Такие трубы могут применяться не только для возведения системы вентиляции и отвода с нуля, но и в качестве материала для ремонта. В первую очередь это относится именно к дымоходам, выложенным из кирпича. Так как этот материал больше всего склонен к быстрому разрушению и нарушению герметичности. Разобрать такую трубу достаточно сложно. Гораздо проще отремонтировать её с помощью гофрированных элементов. Для этого стальные соединительные элементы вставляются в данный кирпичный короб, после чего подключаются к установленному в доме отопительному агрегату.

Применение гофрированных труб, позволяет выполнить монтаж конструкции любого уровня сложности

Преимущества данного способа:

• Быстрый нагорев конструкции, существенно снижает количество образующегося конденсата, который может привести к разрушению поверхности (кирпичной);
• За счёт гладкости внутренних стенок стальных труб, на них не скапливается большое количество копоти и сажи;
• Кирпичные конструкции быстро разрушаются, за счёт чего начинают появляться негерметичные участки и щели. Стальные дымоходы не имеют данной проблемы, так как их герметичность не нарушается.

Для тонкостенных деталей необходимо произвести утепление

Для тонкостенных деталей необходимо произвести утепление

Инструкция к монтажу

Установка дымоотвода мало чем не отличается от монтажа аналогичного устройства из нержавеющих труб. Но есть отдельные моменты, которые нужно учитывать:

1. Нет необходимости задумываться о подборе диаметра дымохода – гофрированный патрубок должен соответствовать размеру выходного патрубка котла.
2. Обладая тонкой стенкой, гофра теряет большое количество тепла дымовых газов. Поэтому дымоотвод нужно утеплять по всей его протяженности (кроме выходного патрубка).

1. Не допускается сужение дымового канала, его размер должен быть стабильным по всей протяженности.
2. В процессе монтажа следует использовать адаптеры только специального предназначения. Применение других изделий для стыковки чревато потерей герметичности, а это основное требование к дымоходу.
3. Использование гофры предусматривает обязательную установку конденсатосборника, в противном случае неминуемо быстрое его засаживание.
4. При соединении отдельных деталей дымохода, кроме хомутов нужно устанавливать дополнительные уплотнения. Хорошие результаты дает использование высокотемпературного герметика.

Воспользовавшись этими правилами можно качественно установить эффективную, и – главное – безопасную во всех отношениях, дымовую трубу.

Выполнение монтажа гофротрубы из нержавейки

Гофрированная труба применима для устройства переходников, которые сопрягают выходной патрубок прибора с основным каналом дымохода, ремонта (гильзования) имеющих изгибы кирпичных дымоотводов. Для них возможен как внешний, так и внутренний монтаж.

Крепление нержавеющей гофры для дымохода производится специальными кронштейнами из металла. Они либо входят в комплект к трубе, либо реализуются как отдельный удерживающий элемент. Фиксация обеспечивается обычными хомутами, которые затягиваются рожковым ключом.

Обратите внимание! При монтаже горизонтальных участков гофрированных труб необходимо исключать их провисание.

При монтаже допускается не более трех поворотов гофрированного дымохода. Для стыковки двух труб используется металлический скотч, который обеспечивает высокую герметичность стыковочного узла и предотвращает утечку продуктов сгорания. При установке не требуется использование герметика для уплотнения соединений элементов дымохода.

Гофрированная труба из нержавеющей стали может быть хорошей альтернативой использованию жестких дымоотводных каналов, несмотря на меньший срок эксплуатации.

Советы и рекомендации

1. Нежелательно для дымоходов твердотопливных котлов использовать алюминиевую гофротрубу. Да и для газовых приборов, включая колонку, лучше избежать риска и применить огнестойкую нержавейку. Газовая гофра пожароопасная.
2. Если гофра выпускается наружу через дымоход из кирпича, сборка производится сверху. При этом на нижнем конце привязывается прочная веревка. Таким способом, работая вдвоем, можно быстро и легко загильзовать дымоход гофрой. Гибкий дымоход из нержавейки подается через устье трубы, а второй участник процесса подтягивает гофру снизу.
3. При монтаже наружного (пристенного) дымоотвода не допускается более двух его изгибов. При необходимости лучше выполнять их под углом 45 градусов.
4. При установке стальной гофры для котла в старый дымоход нужно тщательно укрыть печь мокрым полотном и закрыть все технологические отверстия в нем. Это необходимо, чтобы исключить попадание сажи в жилое помещение дома.
5. Перед установкой трубы в старый дымоотвод необходимо тщательно очистить его от налета сажи на стенках.

Прочие нюансы

В своем первоначальном виде объект имеет длину от 60 до 70 см. Однако его можно растянуть вплоть до 3 м. Необходимо учитывать этот момент во время покупки. Чтобы правильно измерить протяжённость изделия, используется обычная рулетка. Принимают во внимание точки от входа в патрубок вытяжки вплоть до поверхности стены. Путь при этом должен полностью соответствовать тому, который повторяет само изделие. Надо помнить о том, что гофра обладает гибкостью в соответствии с техническими показателями, указанными фирмой-производителем. К примеру, она может изгибаться на 180 градусов.

Гибкость обеспечивает способность трубы подстраиваться под любые особенности интерьера. Можно подобрать самый оптимальный путь проведения канала. Изделие устанавливается в растянутом виде. Ещё один параметр, который важно рассматривать при покупке, это материал изготовления. Иногда люди выбирают пластиковые модели, так как они подходят им по цветовому решению. Но нельзя забывать о шуме, которые издает воздуховод. Он иногда может быть довольно внушительным. Если потребителю не важен этот вопрос, он сможет расширить перечень доступных моделей.

Для вентиляции не принято использовать гофру из полиэтилена. Их выбирают, в зависимости от диаметра, для того, чтобы перекачивать вещества в сыпучем и жидком состоянии, транспортировать их с места на место. Чтобы не разочароваться в собственной покупке, следует проверять документы, которые являются подтверждением качества товара. Не стоит стесняться спрашивать у продавцов, имеется ли какая-либо гарантия от завода-изготовителя.

Помимо документов, важен и визуальный осмотр гофры. На ней не должно быть царапин и вмятин. Если они имеются, это должно навести на подозрение. Не стоит бояться и растягивать трубу на всю длину. Она для этого обладает необходимой гибкостью. Растянув ее, можно увидеть в структуре отверстия, просветы, которых в случае нормы не должно быть. Материалы сомнительного качества приобретать не стоит. Наличие дефектов является недопустимым, так как гофра используется для системы вентиляции.

Стоимость также имеет значение. Чтобы не переплатить, имеет смысл ознакомиться с предложениями от различных производителей. Также зная подходящую длину воздуховода, можно сэкономить определённую сумму. Покупателю также не помешает знать, где он собирается устанавливать этот объект. Если его планируется размещать снаружи или в системах приточной вентиляции с режимами охлаждения и подогрева, то целесообразнее купить модели с теплоизоляцией. Приобрести готовые трубы удобнее, нежели самостоятельно утеплять их потом.

Гофру чаще всего используют в бытовых условиях для укладки вентиляционных каналов, которые отвечают за выведение различных испарений, копоти и жира из кухни. Они незаменимы для полноценной работы вытяжных устройств.
