Что такое гильзование дымохода?

Для начала — объясним этот термин простыми словами.

Гильзовка — установка трубы в уже существующий кирпичный дымоход. После такой процедуры дым будет выходить через вставленную трубу, а не через «основной» дымовой канал.

Трубу, которая вставляется внутрь, называют гильзой. Такой же способ используется не только для дымовых каналов, но и для вентиляции (воздуховодов).

к меню ↑

Когда нужно делать?

Гильзовать дымовой канал не обязательно в ситуации, когда с ним возникли проблемы. Сделать это можно и для «здорового» дымохода: в идеале — еще на этапе строительства дома, до чистовой отделки. В этом случае гильзовка делается на этапе кладки стен и шахты.

Рано или поздно необходимость в загильзовке все равно может возникнуть. Если дом будет уже обжитым, придется ломать и заново собирать кладку и переделывать отделку — что и неудобно, и дороже.

Гильзованный кирпичный дымоход в разрезе

Гильзованный кирпичный дымоход в разрезе

Острая необходимость таких работ может возникнуть в следующих случаях:

  1. Когда монтаж (или проектирование) системы производился с ошибками.
  2. Если печь/камин будут гореть постоянно, на протяжении всего отопительного сезона (или очень часто и подолгу).
  3. Если протяженность дымового канала большая.
  4. Если уже в проекте запланирован гильзованный дымоход.
  5. Если большой отрезок дымового канала проходит через холодный чердак или над крышей.
  6. Если дымовой канал прокладывается в наружной стене.
  7. Если заметны потеки конденсата по стенам.
  8. Если дымоход нуждается в ремонте (разрушаются стенки, возникла разгерметизация).
  9. Если дымовой канал быстро загрязняется и часто нуждается в чистке.
  10. Если дымовую шахту выкладывали не печники, а каменщики.
к меню ↑

Чем это полезно?

Нужно ли делать такую процедуру? Чтобы определиться, перечислим преимущества загильзовки:

  1. Для установки не нужно полностью разбирать дымоход и потом монтировать его заново.
  2. В случае повреждения вкладки (гильзы) ее намного легче заменить (чем ремонтировать «основной» дымовой канал).
  3. Гильзовка выполняется намного быстрее, чем ремонт или полная замена (демонтаж и монтаж новой) печной трубы.
  4. Кирпичная шахта защищается от воздействия конденсата.
  5. Возможность быстро и сравнительно недорого (если сравнивать с ремонтом или полной заменой) исправить ошибки, которые были допущены при монтаже дымового канала (или проблемы, которые возникли при его эксплуатации).
  6. Повышается безопасность при разгерметизации: даже если гильза повредится, то дым все равно будет уходить как надо, только уже через «основную» трубу.
  7. Поверхность вставки гладкая, что упрощает ее очистку и не дает быстро обрастать сажей (актуально для кирпичного дымохода, который загрязняется быстрее всего).
  8. Чистку дымохода можно проводить реже, поскольку он медленнее загрязняется.
  9. Продлевается срок службы системы.
к меню ↑

Особенности и конструкция дымоотвода

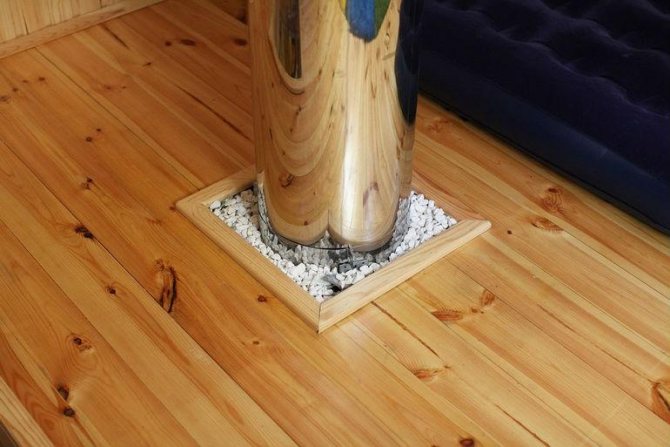

Конструкция кирпичного дымохода, идущего от камина, печи, твердотопливного и газового котла, представляет собой шахту, образующую прямой или с поворотами канал. Верхняя часть конструкции выводится над кровлей, а сверху надевают защитный оголовок.

Гильзование дымохода: назначение, способы и инструкция по монтажу работ своими руками

Принцип работы

Когда горит котел, температура в нижней части канала выше, чем на выходе. За счет перепада образуется разность давления. Чем этот показатель выше, тем лучше тяга. Продукты сгорания свободно отводятся на улицу, а внутрь топки поступает кислород, поддерживающий горение.

к меню ↑

Основные преимущества

Загильзовка кирпичного дымохода обеспечит:

  • Уменьшение выделения конденсата и его отвод в специальную емкость или канализационную систему.
  • Оптимальный уровень тяги, защиту от задымления помещения.
  • Свободный доступ для чистки от остатков продуктов сгорания.
  • Герметичность вытяжного канала.
  • Защиту от теплопотерь.
  • Долгий срок эксплуатации, т. к. защищает внутреннюю поверхность от попадания влаги, скопления копоти, сажи, разъедающих кирпич.

Способы гильзовки: плюсы и минусы каждого

Гильзование дымохода из кирпича возможно одним из перечисленных способов:

Для таких работ можно использовать трубу из нержавеющей стали.

Нередко работа выполняется с помощью полимерных изделий Furan Flex.

  • Установка гильз из нержавеющей стали внутрь дымохода. Этот метод можно назвать универсальным, подходящим для любых отопительных систем. Минус в том, что труба из нержавейки имеет тонкие стенки, которые под влиянием высоких температур быстро прогорают.
  • FuranFlex — система из полимерных материалов. Рекомендован этот способ при использовании газовых отопительных котлов, характеризующихся невысокой температурой на выходе продуктов сгорания. Полимеры рассчитаны на температуру не выше 250°. Недостатки метода: невозможность выполнить монтаж своими руками, для этого требуются определенные знания и умения, стоимость стройматериала высокая.
к меню ↑

Требования к вытяжному каналу

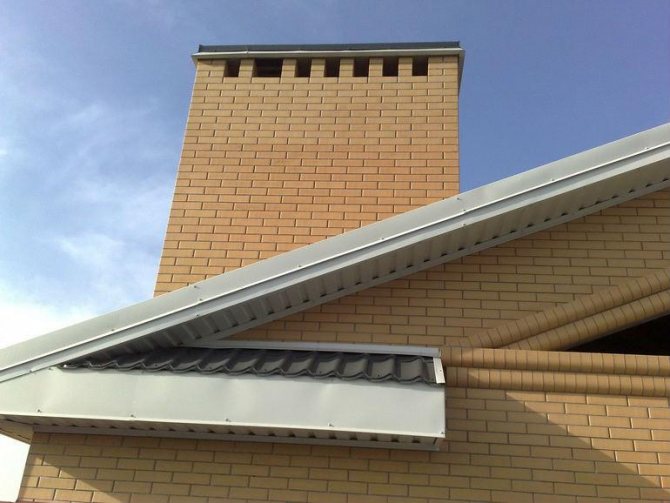

Хорошая тяга поддерживается за счет герметичности конструкции, а также при условии малого накопления сажи и образования конденсата. Эти параметры являются основным требованием ко всем дымоходам. Важно правильно рассчитать сечение, чтобы внутри помещения отсутствовала задымленность.

Гильзование дымохода: назначение, способы и инструкция по монтажу работ своими руками

к меню ↑

Положительные моменты гильзования

Гильзовка дымоходов имеет немало преимуществ:

  • осуществляется правильное отведение конденсата из устья конструкции дымоотведения в канализационную систему или специально для этого установленную емкость;
  • имеется свободный доступ к чистке дымохода от сажи;
  • увеличивается герметичность дымохода;
  • уменьшаются теплопотери;
  • наличие металлического оголовка трубы и горизонтально расположенной защитной плиты уменьшает попадание влаги на внутреннюю поверхность кладки из кирпича или камня.

к меню ↑

Разновидности гильзирования

Принцип поведения футерованных вкладышей и размещения их в канале одинаков, но гильзы различаются по материалу, поэтому есть определенные нюансы для каждого вида.

Специализированные магазины предлагают вкладыши:

  • из полимеров;
  • из стали;
  • из гофрированной трубы;
  • полимерный рукав;
  • из нержавейки.

Гильзы из полимеров

Внутри эксплуатируемого дымоотвода устанавливается пластиковая труба. ПВХ изделия армируются стекловолокнистой тканью и в случае нагревания приобретают пластичность. В результате этого свойства заполняются неровности и пространства на поверхности из клинкера. После застывания внутренняя площадь становится гладкой, а стена имеет толщину 2 см.

Минусом применения служит температурное ограничение. Гильзовка дымохода из кирпича пластиком делается при отводящихся потоках до +250°С, поэтому их ставят для работы с маломощными агрегатами.

Применение стальных элементов

В прямой участок дымохода ставится конструкция из прокатной трубы или собственноручно выполняются прямоугольные, квадратные, овальные и круглые формы. Листы берутся толщиной от 0,5 до 1,5 мм. В каналах из стальных материалов можно предусмотреть требуемые модули очистки, осмотра, емкости для накопления конденсата в соответствии с нормами.

Стальные изделия применяются для очагов на различных видах топлива. Материал сопротивляется действию кислот, не подвержен откладыванию налета. Недостатком является то, что таким методом можно гильзовать только прямые участки, извилистые трубопроводы оборудовать нельзя.

Использование гофрированной трубы

Изготовление производится с применением различных видов нержавеющей стали, оболочки труб делаются двухслойными. Положительным моментом является то, что гибкие вкладыши применяются для сложных каналов с поворотами. Изделия не требуют соединительных элементов. Двухслойные вставки существенно уменьшают диаметр воздуховода, об этом нужно помнить при выборе.

Нержавейка

Гильзы характеризуются длительным сроком эксплуатации, устойчивостью к высоким температурам и воздействию конденсата. Нержавеющие трубы подходят для шахт любой длины и формы.

Нержавеющие вкладыши различаются исполнением:

  • Круглые трубы выпускаются сечением от 6 до 100 см. Толщина стенок зависит от используемого металла и составляет 0,5–1,5 мм.
  • Прямоугольные трубы используются реже. При востребовании используют вкладыши с размером стенок 14×27 см.

Гильзование дымохода: назначение, способы и инструкция по монтажу работ своими руками

  • Овальные трубы изготавливают из нержавейки толщиной 0,5–0,6 мм. Ходовые размеры – 20×10 и 24×12 см. Сечение примерно соответствует круглой трубе диаметром 15 и 20 см.

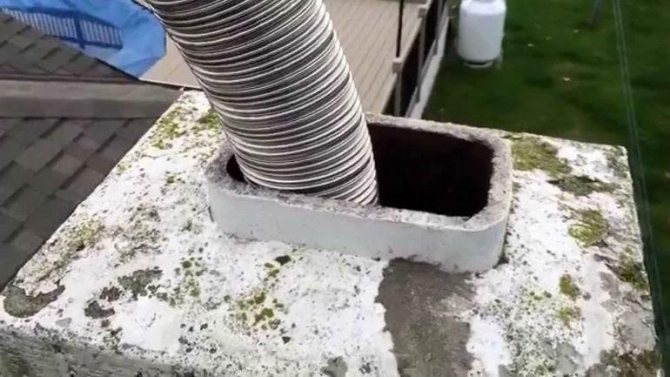

  • Гофрированные рукава изготавливаются двухслойные из разных марок нержавейки. Сечение варьируется от 8 до 35 см. Во время монтажа гибкого дымохода из нержавеющей стали нельзя изгибать гофру радиусом меньше двух диаметров трубы.

Гильзование дымохода: назначение, способы и инструкция по монтажу работ своими руками

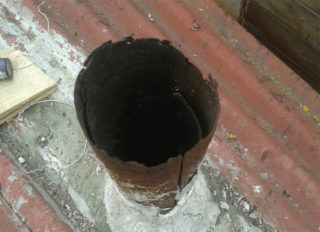

Из всех вариантов самым ненадежным считается гофрированный рукав. Двухслойная нержавейка за четыре года прогорает от воздействия высокой температуры, а на ребристых стенках задерживается сажа.

Полимерный рукав

Рукав выполняется из сополимерной смолы, армируется стекловолокном. Вставка используется для борьбы с каплями конденсата, ею обрабатываются низкотемпературные дымоходы и те, что идут от мощных котлов.

Разновидности полимерных изделий:

  • Fitfire — это вкладыш, содержащий два слоя, максимальный элемент имеет длину 60 м. После установки канал дымоотвода имеет диаметр 80 – 500 мм. Производитель определяет срок службы в 50 лет, рукав используется для выведения малонагретых газов.
  • Fitfire HT 1000 используется в трубопроводах банных и каминных очагов с высоким нагревом дыма. Рукав состоит из трех слоев, средним является армирующая сетка.

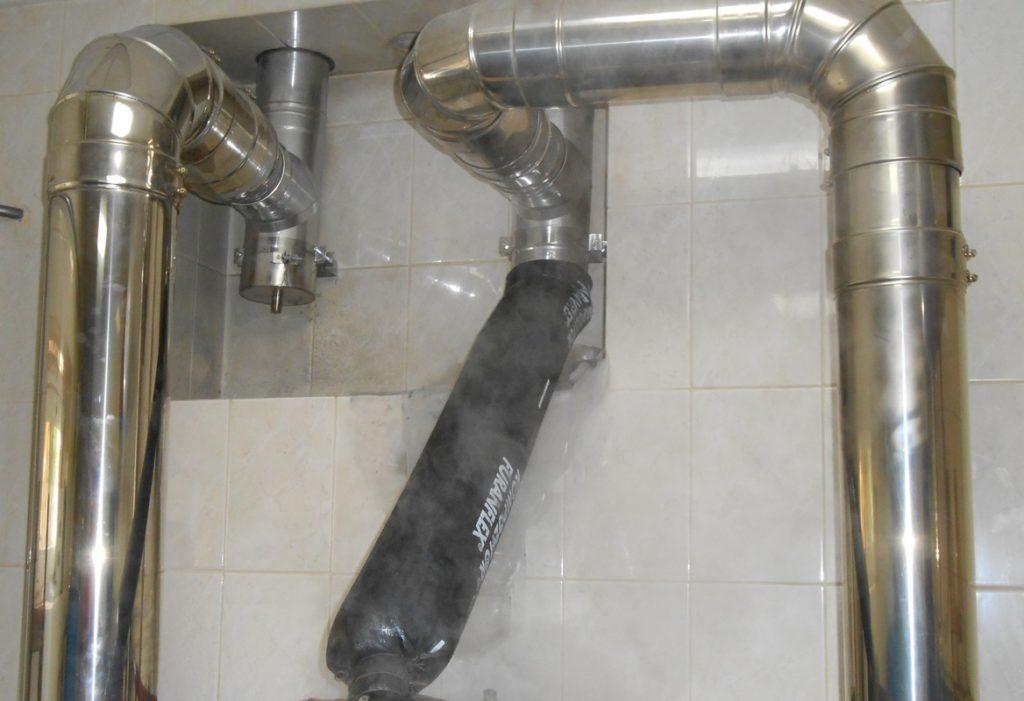

При гильзовании дымохода полимерным рукавом внутренняя защита получается без швов, с гладкой поверхностью.

Керамика

Керамические вкладыши зарекомендовали себя как надежные и долговечные. Для гильзования они чаще всего используются для реконструкции разрушенных шахт.

Бывают круглые и прямоугольные. Соединение осуществляется в раструб или замком «шип-паз». Гильзы имеют диаметр от 12 до 45 см. Толщина стенок — от 4 до 20 мм.

Большим плюсом является то, что керамике не страшно возгорание сажи. В качестве недостатка можно отметить высокую цену и большой вес. Монтаж предполагает разборку дымоходной шахты.

Другие способы защиты труб

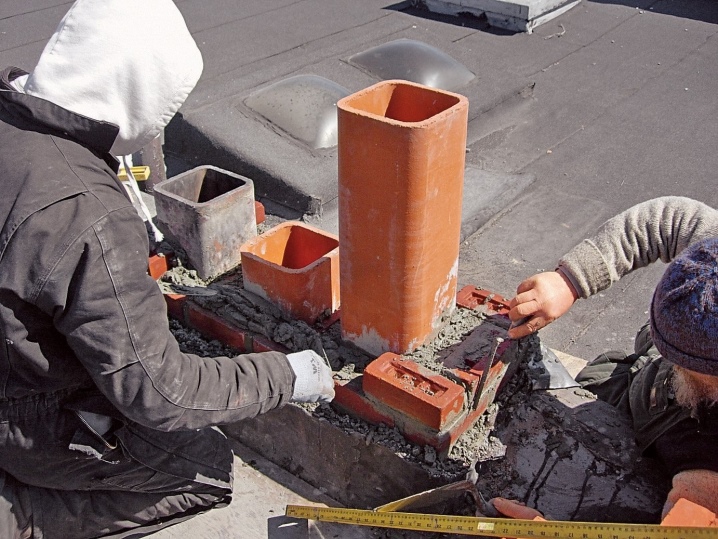

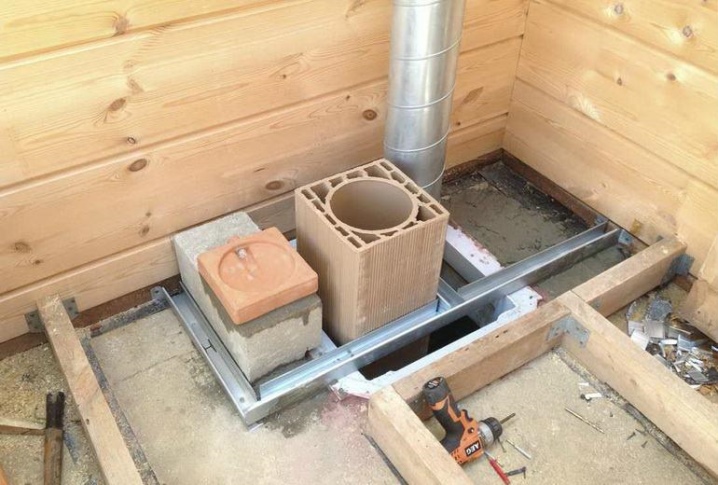

Для реконструкции дымоходов можно применять и керамические вкладыши: они выдерживают высокие температуры, имеют гладкую поверхность, но при этом для реконструкции требуется частичное разрушение дымохода для закрепления керамики, что во-первых, увеличивает трудозатраты и влечёт финансовые потери, поэтому гильзование с помощью керамики не пользуется популярностью среди мастеров.

гильзация керамикой

Обратите внимание! Самым старым способом считается швабровка — обмазывание внутренней поверхности трубы шамотной глиной. Способ позволяет выравнивать поверхность трубы и заделать трещины, это самый бюджетный способ гильзования, который, правда, не обеспечивает полную герметичность дымоходной шахты.

к меню ↑

Характеристика вставок из различных материалов

Наиболее часто загильзовка кирпичного дымоотвода выполняется при помощи металлических модулей. Для их изготовления используется нержавеющая сталь с добавками из титана и молибдена (сталь марок AISI 304 — для газовых теплогенераторов, AISI 321 и AISI 409 — для других видов котлов). Титан предотвращает выгорание углерода при повышенной температуре, а молибден обеспечивает снижение температурного коэффициента расширения, повышая при этом устойчивость и термостойкость металла.

Гильзование дымохода: назначение, способы и инструкция по монтажу работ своими руками
Гильзование дымохода: назначение, способы и инструкция по монтажу работ своими руками
Металлическая вставка в дымоход не позволяет саже оседать на стенках.

  • стальная нержавеющая конструкция имеет гладкие стенки, что препятствует осаждению сажи, большая ее часть просто вылетает наружу;
  • благодаря быстрому прогреву стенок на них не оседает и не скапливается конденсат;
  • высокая коррозионная стойкость нержавеющей стали обеспечивает долгий срок службы гильзы.

Сечение модуля может быть круглым, овальным и прямоугольным. Его выбирают по форме и размерам кирпичного канала, но предпочтительнее применять круглую или овальную гильзу, так как в углах прямоугольной вставки возможно откладывание сажи.

От вида топлива, на котором работает теплогенератор, выбирают толщину стенки конструкции:

  • от 0,5 до 0,6 мм — для газовых котлов и проточных газовых водонагревателей (колонок);
  • от 0,6 до 0,8 мм — для теплогенераторов на жидком топливе или пеллетах;
  • от 0,8 до 1,0 мм — для котлов, работающих на брикетах, пеллетах и дровах;
  • от 1,0 мм и более — для угольных котлов.

Стальные нержавеющие модули обеспечивают очень достойный результат, но, чтобы загильзовать извилистый дымопровод, необходима его частичная разборка.

Вкладыши из других материалов

Отличной альтернативой стальным модулям служат трубы из полимерного материала (синтетических смол) со стекловолоконным армированием. Такую конструкцию вводят в дымопровод и надувают горячим воздухом. От воздействия высокой температуры полимер отлично ложится даже в извилистом дымоходе. Но такая гильза выдерживает температуру до +250°С, поэтому ее можно использовать лишь для котлов, работающих на газе или на жидком топливе.

В качестве вкладыша для дымоходов, имеющих извилистую форму, можно использовать гофрированную трубу, изготовленную из нержавеющей стали. Однако гофрированность стенок способствует сбору сажи и конденсата, что сказывается на продолжительности службы. Малая толщина стенок гофры также не способствует ее долголетней работе. Поэтому зона применения таких труб весьма ограничена.

Отечественные умельцы используют для гильзования даже керамические трубы. Они имеют гладкую внутреннюю стенку, выдерживают очень высокие температуры, но главнейший недостаток, ограничивающий применение таких вкладышей, в том, что для их установки требуется идеально прямой дымоотвод. Поэтому их можно применять лишь для загильзовки дымохода при первоначальном строительстве или капитальном ремонте дома с почти полной перекладкой дымохода.

к меню ↑

Что может произойти с кирпичным дымоходом без гильзовки (видео)

к меню ↑

Материалы и инструменты

Гильзовка дымохода представляет собой монтаж трубы нержавейки внутрь вытяжного канала. Ее гладкая поверхность обеспечит быстрое нагревание, что уменьшает образование конденсата, и выход наружу сажи вместе с дымом. Гильза должна быть круглого или овального сечения из нержавеющей стали: при использовании твердого топлива — AISI 321 или 409, толщина гильзы — 0,8—1 мм, в случае отопления газом — AISI 304, толщина — не менее 0,5 мм. Использование гибкой трубы из нержавейки не рекомендуется, так как сажа и конденсат будут накапливаться на гофрированной внутренней поверхности.

к меню ↑

Как установить?

Гильза для дымохода обычно устанавливается на этапе строительства вытяжного канала. Если монтаж делается позже, в процессе эксплуатации дымохода, предварительно проводится осмотр и чистка дымоотвода. А также проверяется герметичность, работоспособность конструкции, прочность кирпича. Рассчитываются размеры гильзы: толщина сечения, длина патрубка и выходного отверстия. Определяется сила тяги, вид топлива, который будет использоваться, температура на выходе продуктов сгорания. При правильно просчитанном диаметре вытяжного канала тяга улучшается с увеличением его высоты.

Согласно правилам производства трубо-печных работ от 2005 г., дымоходные конструкции устанавливаются возле внутренних стен, перегородок из огнестойких материалов.

к меню ↑

Способы гильзовки

Сам принцип работы одинаковый — внутрь «основного» канала вставляется вкладка. Различаться может только материал, из которого она выполняется. Это может быть:

  1. Нержавейка.
  2. Сэндвич-труба.
  3. Асбест.
  4. Полимер.
  5. Керамика.

Также отличаться может форма сечения гильзы — это может быть круг, овал или прямоугольник.

Ниже рассмотрим вкратце плюсы-минусы каждого материала.

к меню ↑

Нержавеющей трубой

Самый удобный, быстрый, доступный (по стоимости) и распространенный способ. Может использоваться в каналах любого типа (из любого материала), любой протяженности и любой формы сечения.

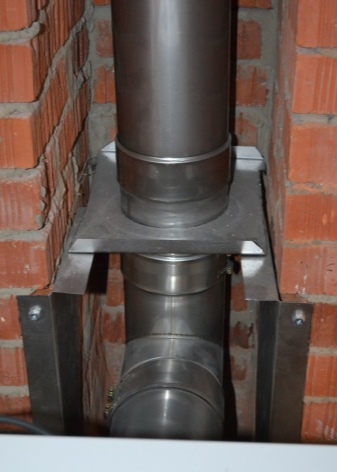

Верхний конец нержавеющей гильзы, стоящей в кирпичной шахте

Верхний конец нержавеющей гильзы, стоящей в кирпичной шахте

Условно такую продукцию можно разделить на такие категории:

  1. «Обычные» круглые гильзы. Могут иметь диаметр в диапазоне от 60 до 1000 мм и толщину от 0.5 до 1.5 мм.
  2. Гофрированные круглые. Делаются двухслойными, марки стали слоев могут различаться. Диапазон диаметров — 80-350 мм. Применяются, если нужно гильзовать изогнутый дымовой канал. Допустимый радиус сгиба — около х2-х3 от диаметра гильзы.
  3. Овальные. Основной типоразмер — 200х100 и 240х120 мм (что примерно соответствует круглым изделиям с диаметром 150 и 200 мм). Толщина стенки может быть 0.5 или 0.6 мм. Могут ставиться в прямоугольные дымовые трубы с размером 140х270 мм.

Отдельно стоит сказать о минусах гофрированных гильз. Стоят они дешево, монтируются быстро и сравнительно легко, но «боятся» высокой температуры, из-за чего быстро прогорают и нуждаются в замене.

В среднем заменять гофрированные гильзы придется примерно каждые 3-4 года (при постоянной топке — возможно чаще). Также из-за ребристых стенок на них очень быстро скапливается сажа, а чистить их — сложнее и неудобнее, чем дымоходы с гладкими стенками.

к меню ↑

Сэндвич-трубой

По сути — чуть более сложная и трудоемкая гильзовка нержавеющей трубой. Плюс в том, что сэндвич-труба уже утеплена. Такая конструкция будет более долговечной и надежной.

к меню ↑

Асбестоцементной трубой

Сравнительно неудобный, однако дешевый (по сравнению со всеми остальными) вариант.

Имеется ряд ограничений, при которых изделия из асбестоцемента НЕ могут применяться:

  1. Температура дыма свыше +300°.
  2. Котлы на угле.
  3. Конденсационные и низкотемпературные котлы.
  4. Обязательная теплоизоляция.

Из дополнительных недостатков:

  • канал придется часто и своевременно чистить — забивается он сравнительно быстро (быстрее, чем из нержавейки);
  • материал «боится» возгорания сажи (из-за чего и вытекает пункт выше);
  • процесс монтажа более сложный (из-за хрупкости материала) сам по себе, и вдобавок фасонных деталей для таких изделий нет;
  • материал боится заморозки.

Если подытожить: этот вариант стоит выбирать, если вы сильно ограничены в бюджете, дымовой канал небольшой длины, и если вы готовы следить за его состоянием. Используется он очень редко, скорее в порядке исключения, поэтому рассматривать поэтапно его монтаж не будем.

к меню ↑

Полимерным чулком

Материал являет собой полимерный смоляной состав, который крепится на сетку из стекловолокна. По сути — жесткий и плотный полимерный шланг, который цельным изделием погружается в дымоход (а не собирается из нескольких сегментов, как нержавейка, к примеру). При нормальных условиях эксплуатации срок службы такого вкладыша может составить до 30 лет.

Полимерный вкладыш

По характеристикам: диапазон диаметров — 80-500 мм, максимальная длина — 60 метров. Фасонные детали существуют, производятся из нержавейки.

Обратите внимание: не все полимерные вкладыши подходят для высокотемпературных котлов. Часть такой продукции может использоваться только для газовых и низкотемпературных котлов. Для высокотемпературных моделей — есть специальные изделия.

Из достоинств:

  • самый быстрый монтаж (по сравнению с остальными способами);
  • нет необходимости разбирать стену для прохождения поворотов канала;
  • может применяться в каналах с поворотами до 30°;
  • устойчив к влаге, кислоте;
  • в результате получается цельный канал от верха до низа, без швов и стыков — это существенно снижает риск разгерметизации и разрушения.

Есть и минусы:

  • монтаж своими руками выполнить не удастся: для этого нужно специальное оборудование и опыт работы;
  • по сравнению с остальными способами этот вариант наиболее дорогой;
  • в процессе установки полимерный рукав может повредиться, что не получится определить сразу.
к меню ↑

Керамической трубой

По надежности и долговечности — самый лучший вариант. Актуально применять, если дымовой канал уже начал разрушаться, и нуждается в серьезном ремонте.

Установленная в кирпичный дымоход керамическая гильза

Установленная в кирпичный дымоход керамическая гильза

Из параметров (приведем только основные):

  1. Форма сечения: может быть круглым либо прямоугольным.
  2. Способ соединения отдельных частей (кусков трубы) между собой: раструб либо по системе «шип-паз».
  3. Устойчивость к возгоранию сажи: есть изделия, которые выдерживают возгорание (маркировка G), а есть изделия, которые не выдерживают (маркировка O).
  4. Диапазон диаметров: 120-450 мм.
  5. Толщина стенок: 4-20 мм.
  6. Длина прямых участков: 330 / 660 / 1330 мм.

Из существенных минусов — высокая стоимость и большой вес. Также в процессе монтажа может потребоваться частичное разрушение «основного» дымохода.

Такой вариант применяется сравнительно нечасто, поэтому рассматривать его поэтапный монтаж не будем.

к меню ↑

Гильзирование кирпичного дымохода нержавеющей трубой

Иногда установка вкладки не требует профессиональной подготовки и может выполняться собственноручно. Для этого нужно замерить сечение дымоотвода и определиться с длиной изделия.

Замеры высоты:

  • если котел стоит в подвале, определяется размер от середины подвального яруса до оголовка дымохода;
  • при расположении на первом этаже меряется расстояние вниз на метр от потолка и определяется высота дымоотвода.

К полученному значению добавляется еще 500 мм. Кирпичные дымоходы есть двух видов: сечением 14 х 27 см (в 1 кирпич) и 14 х 14 см (в полкирпича). Для первого случая берется овальная труба, для второго используется круглая.

к меню ↑

Назначение

Проходя через перекрытия любого сооружения, трубопровод подвергается воздействию больших механических нагрузок и химических веществ. Снизить влияние агрессивной среды помогают дополнительные конструктивные элементы – гильзы.

Гильзы для труб канализации проход через перекрытие – это важный конструктивный элемент, на который возлагается защитная функция от следующих факторов:

  • Механическое воздействие со стороны строения.
  • Разрушительное влияние воды и открытого огня.
  • Препятствие образованию вредных микроорганизмов.

Установленное трубное изделие предназначено для выполнения следующих задач:

  • Обеспечивать защиту от размыва при непредвиденной аварии в виде протечек трубы канализации. Благодаря патрону здание не пострадает в аварийной ситуации.
  • Защитный элемент должен защитить поверхность трубопровода в зоне прохода через перекрытие от механического воздействия, деформации и влияния агрессивной среды.
  • Гильза для канализации предохраняет от температурных изменений, которые оказывают разрушительное воздействие на магистраль и сооружение.
  • Установленное трубное изделие позволяет быстро выполнить демонтаж канализационной трубы, не причиняя вреда основной конструкции.
к меню ↑

Подготовка

Если гильзовать дымоотвод на этапе строительства здания, рекомендуется максимально вертикальная конструкция, в этом случае дым лучше выводится наружу. Длина участков, устанавливаемых горизонтально, не должна превышать 1-го метра. При гильзовке дымоотвода, установленного ранее, порядок работ следующий:

  1. Проводится разбор стенки в кирпичном канале в месте нахождения печи, котла, теплогенератора, камина.
  2. Используя канаты, гильзу помещают внутрь дымоходного канала, наращивают до необходимой высоты.
  3. Зазор между кирпичной кладкой и трубой теплоизолируют негорючим материалом.
  4. На крыше, в верхней части канала, устанавливают плиту и зонт, для защиты от попадания внутрь влаги.
  5. Разобранная часть дымохода закладывается.
  6. Проводится контрольная топка.
к меню ↑

Обязательна ли установка гильз

Необходимость монтажа гильзы для прохода труб, проходящих через стены, диктуется требованиями СНИП. Они обусловленными следующими причинами.

  1. Полимерный трубопровод меняет свои размеры из-за влияния температуры. Кроме расширения, он может перемещаться. Чтобы предупредить деформацию и создать нужное свободное пространство, СНИП рекомендуют применять гильзы. Данные приспособления для прохода труб через стены и перекрытия дают возможность сохранить целостное состояние конструкции при установочных мероприятиях и при существенных изменениях температуры.
  2. Также СНИП гласит, что устройство для прохода труб сквозь стены и перекрытия позволяют выполнить демонтаж без разрушения строения.
  3. Установка защиты для прохода труб через стены, перекрытие или фундамент становиться барьером для проникновения запаха и насекомых из рядом расположенных помещений.

В соответствии со СНИПом гильзы рекомендуют устанавливать только в определенных случаях. Не всегда их установку называют целесообразной. Так же водонепроницаемый материал для прокладки между трубными изделиями рекомендуют в тех ситуациях, когда патрон проложен через проходной узел сквозь перекрытие.

к меню ↑

Рассмотрим, какие бывают виды гильз

Гильзы для прохода труб в соответствии с требованиями СНИП отличаются по материалу изготовления. Помимо этого отличается и размер устройства для прохода трубопровода сквозь стену или перегородку.

Все указанные показатели зависимы от параметров возводимого строения. Так, например, размер внутреннего диаметра гильзы обязан быть больше от размера толщины магистрали на 20 мм.

Размер гильзы для прохода трубы через перекрытие также зависим от варианта установки строения. Выступ, который обязательно должен проходить в комнатах, где показатель уровня воды может оказаться над горизонтальной поверхностью, при скрытой технологии монтажа, выполнять не обязательно. Но, в соответствии к требованиям СНИП, если монтаж производится отрытым методом, то размеры приспособления обязаны отвечать особенностям помещений.

Те же правила СНИПа гласят, что размер межтрубного пространства обязан устанавливаться подходящим для монтажа огнеупорного или водоустойчивого материала. Помимо этого, важно отметить, что правила СНИП подчеркивают, что размеры приспособлений для обустройства прохода сквозь стены или пол не должны создавать препятствий для свободного прохода основного сооружения. Это обязательное условие для проведения ремонтных мероприятий.

Внутренний диаметр гильзы для проведения труб в перекрытиях не должен быть больше внешнего диаметра отопительного трубопровода на пять или десять миллиметров.

к меню ↑

Этапы работ

Гильзование дымохода: назначение, способы и инструкция по монтажу работ своими руками
Старую гильзу дымохода необходимо демонтировать

После замеров и подготовки приступают к установке, которая предполагает определенную последовательность действий.

  • Демонтируется стена трубы из клинкера на участке присоединения котла на такую высоту, чтобы установить модуль для накопления конденсата, очистительный лючок и патрубок для выведения дыма.
  • Производится монтаж и фиксация элементов в жерле канала.
  • Вставляется гильза в теле трубы на уровне, чтобы не было препятствия для монтажа следующей вставки, трубы спускаются на канате, и подбирается требуемое число вкладышей.
  • Состыковка продольных элементов делается с применением жаростойкого герметика.
  • Пространство между кирпичом и нержавейкой заполняется теплоизоляцией.

Загильзовка делается по всей высоте, каналы большой протяженности обрабатываются сверху вниз. По окончании работ снизу закладывается монтажный проем.

к меню ↑

Оборудование

Перед выбором материала для строительства тщательно выверите «за» и «против», учитывая окружающую гильзу поверхность, размер самой трубы, безопасность и системы интегрированные до этого. Важнейший плюс — ускорение сроков ремонтных работ. Кроме этого, благодаря обустройству защиты вы повышаете износоустойчивость магистрали и упрощаете их возможную дальнейшую замену.

идея применения гильзы для прохода труб в ремонте комнаты
Схема трубопровода с гильзой

Наиболее уязвимыми частями являются их зазоры. При сборке стыки рекомендуется размещать так, чтобы они не становились в одну плоскость, а продольные швы смещались относительно друг друга на 1-1,5 сантиметра. В местах прохода труб через строительные конструкции в них необходимо вставлять гильзы из труб большего диаметра с мягкой прокладкой. Патроны засовывают до постановки материала и замазывают бетонным раствором. К тому же специфика прохода труб через стену напрямую связана с типом прокладываемых коммуникаций. Каждый способ обусловлен отдельными нюансами, поэтому для обеспечения внутреннему быту индивидуальной защиты, рассмотрим конструкции «в разрезе».

вариант применения гильзы для прохода труб в ремонте квартиры
При установке гильз учитываются много нюансов

  1. Водопровод
    В том случае, когда установка выполняется из стальных деталей, на них в местах стыковки с элементами здания наносят защитное покрытие, предотвращающее попадание мусора. Если трубопровод предусмотрен для холодного водоснабжения, потребуется наличие чехла. Он поможет избежать конденсации влаги на поверхности, тем самым канал прослужит на десятки лет дольше. Если же для прокладки используются пластиковые профили, то прежде стоит заглянуть в инструкции нему. Если в частях входа трубопровода в помещение есть уплотнения с возможностью появления грунтовых стоков, то в них применяют гидроизолирующие муфты и замазывают бетонным раствором чтобы жидкость не просачивалась в нижние ярусы строения.идея использования гильзы для прохода труб в отделке стен
    Если устанавливаются стальные детали, в конце их обрабатывают защитным слоем
  2. Сливные трубы
    Специфика конструкции чугунных колпаков заключается в их отличности от других материалов, которые при пересечении трубопроводов требуют армирования и шумоизоляции. Для этого нужен стальной патрон, зазор которого на 20-25мм. должна превышать трубу.пример использования гильзы для прохода труб в ремонте комнаты
    Специфика конструкции чугунных колпаков заключается в их отличности от других материалов
  3. Паровое отопление
    В системе парового обогрева внутренних комнат гильзы играют первостепенную роль. Если их не поставить, то температурные перепады приведут к деформации магистрали и образованию трещин в перекрытиях. Также как и для устройства водопровода для горячей воды, следует рассчитывать на полипропиленовые колпаки. Отличительным является механизм крепежа, при производстве отличается высокой теплостойкостью и поддерживает изнутри высокую и постоянную температуру. Исходя из этого — не торопитесь с приобретением, а как положено изучите предложения производителей, которые не только удовлетворяют вашим критериям, но и соответствуют критериям СНиП. Это сохранит ваши силы и средства.пример применения гильзы для прохода труб в ремонте комнаты
    Установка гильз для парового отопления является обязательной процедурой
  4. Размер внутреннего диаметра гильзы
    Этот момент становится решающим при постановке оборудования в перегородках, потому к нему нужно подойти с максимальной тщательностью и придирчивостью. В случае несоответствия наружного и внутреннего диаметра гильзы под трубопровод горячего обогревания, могут выявиться самые неожиданные сюрпризы. Структуру полагается выбирать так, чтобы проход через перекрытия был свободен. Части имеют схожие технические особенности прокладки, но при этом обладают разной выносливостью. Когда труба проложена через перекрытия, необходимо соединить гильзы, наружный диаметр которых должен быть шире трубы на 10-15 мм, с зазором 2-3 см. При этом сам футляр должен быть плотно закреплен в проходном отверстии. Просветы между ними заделываются стекловатой. Для металлопластиковых труб при проходе через строительные конструкции постарайтесь устанавливать застежки из пластмассовых труб немного большего наружного диаметра. В итоге, чтобы не прогадать со стоимостью и надежностью проделанной работы, рекомендуем вам обратиться к профессионалам — они сберегут и нервы и время.идея использования гильзы для прохода труб в ремонте стен
    К вопросу размера гильзы нужно подойти с максимальной тщательностью и придирчивостью
  5. Герметизация

Чтобы защитить помпу при пересечении трубопроводов и перегородок, советуют их плотно загерметизировать, чтобы не оставались даже мелкие зазоры. Внутренний диаметр гильзы должен быть шире, чем толщина трубы на 30мм. На соединения вставляем шайбы с угловой резьбой, продольным сечением 3-4 мм.

пример применения гильзы для прохода труб в отделке квартиры
Герметизация труб должна быть максимальной

к меню ↑

Проход газохода через стену здания

Наиболее удачный способ выхода газохода в перегородке — со стороны фронтона. Но если это сделать не получается и дымоход выйдет со стороны ската, то варим стойку и крепим к ней конструкцию на скользящие застежки. В результате выходит толковая и долгоживущая система.

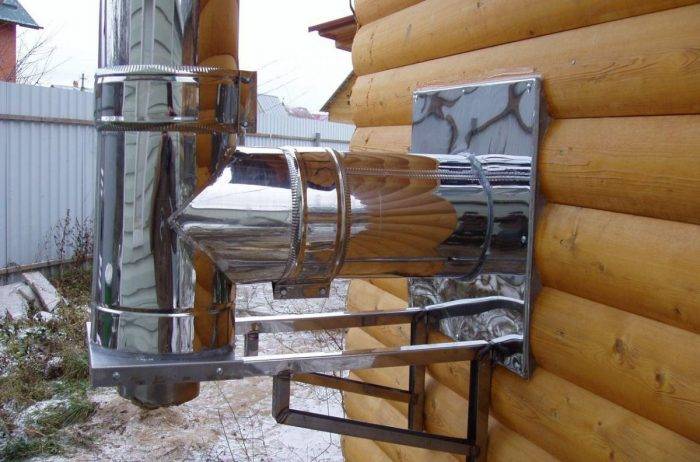

вариант использования гильзы для прохода труб в ремонте комнаты
Схема выхода дымохода через стену и один из вариантов реализации

к меню ↑

Важные мелочи

Гильза для трубопровода – важный элемент. И это относится к коммуникациям разных сооружений – жилых, офисных или промышленных. Деталь выполняет ряд функций: механическую, защитную, гидроизолирующую, противопожарную, санитарную, а также повышают срок эксплуатации трубопроводов и облегчают их замену. Устройство гильз для трубопровода зависит от его вида.

Распространенные типы трубопроводов капитальных сооружений таковы:

  • водопровод холодного и горячего снабжения;
  • система водоотведения (внутренняя канализация);
  • теплопровод парового отопления;
  • дымоход печи.

Элементы, проходящие через строительные конструкции здания, могут быть металлическими (обычно сталь, реже медь), пластиковыми (поливинилхлорид или полипропилен), либо комбинированными (пластик, заключенный в алюминиевый сплав). Для установки гильз важным является материал изделий, проходящих через межкомнатные стены и межэтажные перекрытия, а также материал строительных конструкций. Обычно трубопровод стальной, стены кирпичные, а перекрытия железобетонные.

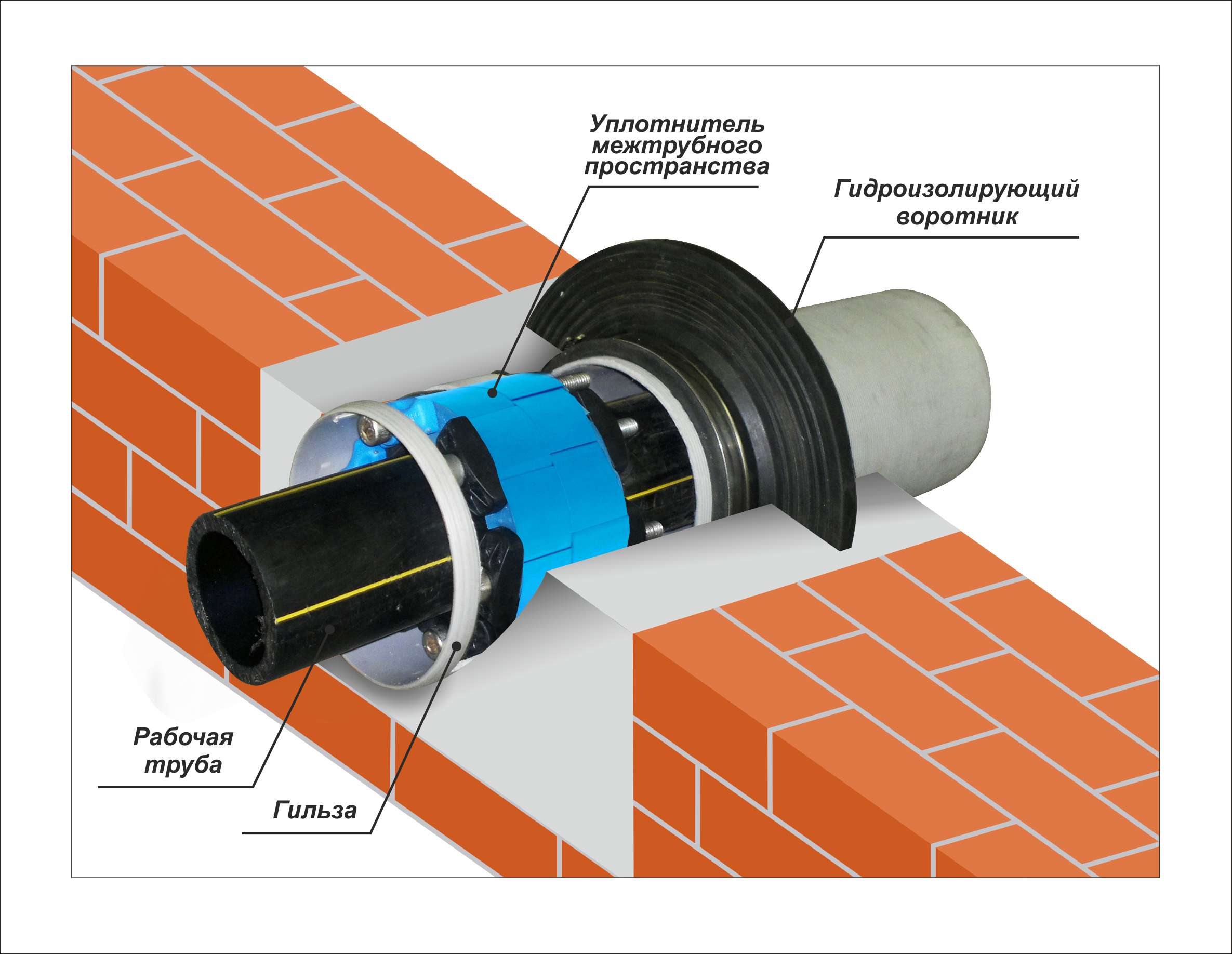

труба в гильзе
Так выглядит труба в гильзе

к меню ↑

Устройство изделия

Трубопровод может пересекать строительные конструкции в двух плоскостях. Межэтажные перекрытия пересекаются вертикальными трубопроводами (стояками), стены – горизонтальными (разводка). На рисунке проводится пример устройства изделия в стенах (а) и перекрытиях (б). Собственно, гильза состоит из чехла (1), для него чаще всего используется стальная конструкция, набивки (2), в качестве которой может выступать мягкий негорючий материал, но часто используется портландцемент (что, по мнению экспертов, нежелательно). Чехол жестко закрепляется. Труба (3) свободно проходит через чехол (диаметр которого на 5-10 мм должен быть больше трубы) и закрепляется в стене (4) либо перекрытии (6). Установка и зачеканка гильз трубопроводов в перекрытиях проводится с учетом высоты стяжки (5) или другого напольного покрытия, а длина изделия должна минимум на 10, а то и на 20 мм превосходить толщину перекрытия. Это важно для предотвращения проникновения аварийных водных масс на нижние этажи.

схематичная подсказка
Схематичная подсказка для понимания особенностей устройства области прохода

Это важно знать! Участок трубы в месте прохождения через стену не должен иметь швы.

к меню ↑

Монтаж гильзы

Возведение конструкций, чтобы загильзовать дымоотводящие пути, начинается снизу, от отопительного прибора. Каждый следующий участок конструкции вставляется в предыдущий. Хомутами фиксируются места стыков элементов. Исключается контакт дымооотвода с электропроводкой, водопроводными, газовыми коммуникациями. В процессе монтажа предусматривается оборудование дверцы для чистки дымоотвода в дальнейшем. При прохождении патрубка дымоотвода через кровлю проводится теплоизоляция отверстия.

к меню ↑

Правильный порядок выполнения работ

Такой вид работ как гильзование кирпичного дымохода не относится к категории сложных мероприятий. Его применяют для восстановления качественного дымоотведения, когда у хозяина дома нет возможности полной переделки дымоходного канала.  загильзовка дымохода
Выполняется гильзование одним из двух способов:

  • устанавливается стальная гильза для дымохода;
  • используется система FuranFlex, но ее можно применять исключительно для газовых отопительных приборов с невысокой температурой вывода продуктов сгорания.

Прежде, чем делается загильзовка кирпичного дымохода, следует выполнить ряд подготовительных мероприятий:

  • необходимо определить имеющиеся повреждения, в том числе на кирпичной кладке, и проверить всю конструкцию на прочность;
  • далее нужно обследовать герметичность и целостность дымоотводной системы, а также выяснить степень ее засорения;
  • кроме этого надо проверить сечение трубы и убедиться в отсутствии препятствий на протяжении всего канала;
  • после этого требуется определить, какое сечение имеет патрубок, и совместимость его с предполагаемой гильзой, чтобы не допустить сужение дымохода;
  • до проведения монтажных работ нужно разобраться с конструкцией будущей загильзовки;
  • в завершении подготовительного этапа обеспечивается свободный доступ в места проведения работ.

В правилах выполнения трубно-печных работ, датированных 2006 годом, говорится, что дымоходные трубы желательно монтировать возле конструкций перегородок и около внутренних стен, которые возведены из несгораемых материалов. Когда стен или перегородок нет, в работе применяют насадные трубы.
Прокладка труб осуществляется в следующем порядке:

  • производится разборка стенки канала из кирпичей в том месте, где планируется монтаж теплогенератора (размер разобранной поверхности равен длине элементов, обеспечивающих сбор конденсата), устанавливается люк для чистки дымоотводящего патрубка;
  • выполняется крепление указанных элементов в канале;
  • к прямому отрезку трубы с зацепами монтируются канаты необходимой длины и достаточной прочности;
    гильзование кирпичного дымохода
  • вставленная труба помещается в кирпичном дымоотводящем канале на высоте, дающей возможность вставлять следующую насадку (прочитайте: "Дымоход из кирпича своими руками");
  • постепенно опуская канат, крепятся остальные трубы вплоть до полного прохождения канала;
  • пустоты, имеющиеся между трубами и стенами кирпичного канала, заполняются негорючим материалом, обеспечивающим теплоизоляцию;
  • на оголовок канала монтируется труба, на которую с целью защиты от осадков крепится зонт на трубу дымохода;
  • разобранный проем дымохода закладывается кирпичом.
к меню ↑

Типовые ошибки

При загильзовке могуют быть допущены ошибки, ведущие к ухудшению работы дымоотводящей системы. Элементы стыкуются так, чтобы щель стыка была повернута по направлению прохождения дыма. Во время монтажа трубы могут деформироваться, сминаться, царапаться.

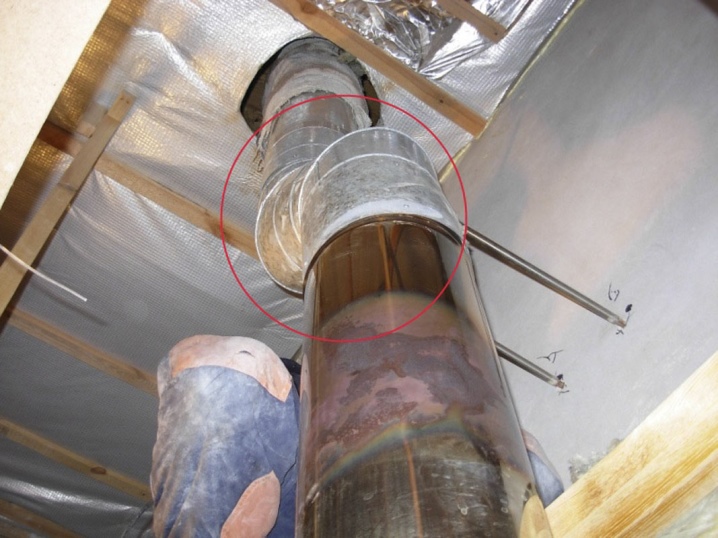

Частыми ошибками бывают неплотности при соединении вставок или нестыковка элементов. Частичное гильзование определенного участка дымохода также является ошибкой, т.к. трубопровод продолжает разрушаться. При стыковке на повороте нельзя использовать колено из трубы вместо специального опорного элемента. Теплоизоляцию нельзя делать насыпной, рекомендуется применение рулонных материалов.

к меню ↑

Монтаж наружной конструкции

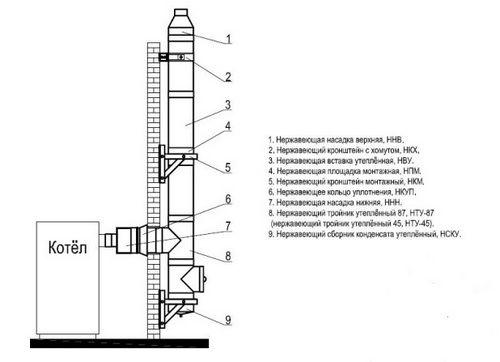

Гильзование дымохода: назначение, способы и инструкция по монтажу работ своими руками

В этом случае первый этап не отличается:

  1. Сначала точно так же на патрубок нагревательного прибора надевают переходник, обеспечивают его герметичность, потом крепят хомут. Затем монтируют горизонтальный участок, который выводят на улицу через проходной узел.
  2. Ниже выхода горизонтального участка дымоотводной конструкции фиксируют на стене кронштейн, имеющий пластину для установки ревизии и конденсатоотвода, затем устанавливают эти элементы.
  3. Собирают вертикальный канал, который крепят кронштейнами к стене через каждые 1500-2000 мм. Если дымоход отличается большим весом, то дополнительно делают крепления в местах сочленения отводов, тройников.

Гильзование дымохода: назначение, способы и инструкция по монтажу работ своими руками

Наверху устанавливают конус, колпак-оголовник.

к меню ↑

Общее описание: что такое Фуранфлекс?

Чтобы разобраться с тем, что такое Фуранфлекс, начнем с самого начала. Дымоход является каналом (трубой), идущей от печи, камина или котла через все эти наверх и выходящим через крышу. Очень часто дымоходный канал выкладывается из кирпича.

Гильзовка (гильзование) – это вставка внутрь кирпичного дымохода трубы из другого материала. На выходе имеем трубу в трубе, и в этом случае дым будет контактировать не с кирпичной кладкой, а с подставленной дополнительной трубой (гильзой, которую делают обычно из керамики, стали и полимерного рукава).

Гильзование дымохода: назначение, способы и инструкция по монтажу работ своими руками
Правильно установленная гильза защищает дымоходный канал от обрастания сажей, защищает также от конденсата и воздействия высоких температур. В итоге существенно продлевается срок службы канала, уменьшается вероятность его поломок и засоров.

При монтаже его разматывают, опускают в дымоходный канал, распрямляя по всей длине и закрепляя сверху (на выходе трубы) и снизу (на месте крепления к печке). Далее снизу на рукав ставится заглушка (его перекрывают), а сверху подключается специальная установка, через которую в рукав подается горячий пар.

Под давлением пара рукав расправляется по всей длине, прижимаясь к стенкам воздуховода. Под воздействием температур рукав становится эластичным и затем приклеивается к кирпичной кладке, на чем процесс монтажа кончается. При этом гильзовать таким образом можно и каминные, и печные дымоходы.

к меню ↑

Где и для чего применяется?

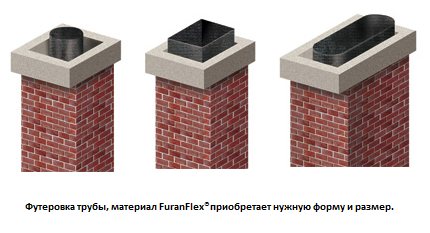

Используется Фуранфлекс для футеровки, то есть для защиты основного дымоходного канала. При этом даже если защитный вкладыш выйдет из строя, его замена и дешевле, и проще, чем замена основного дымоходного канала.

Применять Фуранфлекс оправдано в следующих случаях:

  1. Для защиты дымового канала еще на этапе его строительства.
  2. Для защиты уже имеющегося дымового канала.
  3. Для восстановления пришедшего в негодность дымового канала (причем обычно не имеет значения какая именно причина привела к выходу из строя дымоотводного канала).

Обычно футеровка таким способом используется для гильзования дымоходов, стоящих в малоэтажных частных зданиях. Несколько реже – для каналов, располагающихся в банях или саунах. Но при этом нет запрета на применения данной методики для дымоходов в промышленных системах.

к меню ↑

Когда может использоваться?

Гильзование полимерным рукавом обычно применяется в случаях, когда требуется восстановление дымохода. Эффективна технология при наличии таких проблем:

  • трещины в дымоходе;

  • наличие конденсата;

  • разрушения другого характера;

  • нарушение герметичности системы и др.

Хотя применяться она может и для новых, недавно возведенных конструкций. В таком случае полимерный рукав ФуранФлекс позволяет существенной увеличить срок службы дымохода, предотвратить разрушение и улучшить эксплуатационные характеристики. Поскольку стенки рукава гладкие, продукты горения легко выходят наружу.

Полимерные трубы ФуранФлекс можно назвать универсальным решением, поскольку

он может использоваться для кирпичных конструкций и дымоходов из нержавеющих, керамических или асбестовых труб, сэндвич-дымоходов.

К тому же сочетаются они с газовыми, дизельными и твердотопливными котлами, дровнями печами и каминами. Так как полимерные чулки выпускаются различных диаметров и длины, практически не имеют ограничений по применению.

Гильзование дымохода: назначение, способы и инструкция по монтажу работ своими руками

к меню ↑

Достоинства и недостатки

Применение такой методики имеет как ряд несомненных преимуществ, так и ряд недостатков. Однако преимущества Фуранфлекса с лихвой покрывают возможные недостатки, коих, к слову, сравнительно небольшое количество.

Достоинства методики:

  • возможен монтаж системы без разбора всей шахты;
  • после монтажа диаметр дымового канала хотя и уменьшается, но несущественно, а значит никаких проблем с тягой возникнуть не может (а вот гильзовка из нержавейки, к примеру, существенно уменьшает сечение);
  • устройство можно поставить как непосредственно в уже работающий дымоход, так и в недавно сделанную шахту;
  • достаточно быстрый и сравнительно простой монтаж (всего на монтаж обычно уходит около четырех часов, причем нередко большую часть времени занимает не сама установка, а полимеризация);
  • высокая устойчивость материала к коррозийным явлениям (даже выше, чем у гильзовки из нержавеющей стали);
  • гладкая и ровная поверхность материала изнутри, что способствует снижению вероятности засоров и упрощению чистки устройства;
  • нет швов и стыков, что приводит к существенному снижению рисков разгерметизации системы.

Недостатки методики:

  • установка своими руками хотя и возможна, но требует применения специального дорогостоящего оборудования и хороших знаний процесса монтажа;
  • найти специалистов по монтажу в провинции нередко очень тяжело, так как они могут попросту отсутствовать;
  • стоимость профессионального монтажа достаточно высока, равно как и стоимость самого материала.
к меню ↑

Вкратце о производителе

Компания Фуранфлекс базируется в Российской Федерации, и ее продукция ориентирована как раз на рынок СНГ. Представительство компании имеется в Украине.

Учитывая то, что на строительном рынке стран СНГ описываемые изделия редки и выбор из них невелик, то компанию Фуранфлекс можно назвать достаточно крупной компанией-производителем подобных устройств. Это крупнейший производитель дымоходных рукавов и самый популярный в Украине, России и Беларуси.

к меню ↑

Сроки выполнения монтажа

Длительность работ зависит от длины и сложности дымохода. Обычно это процесс занимает не более 4 часов, а порой даже меньше. Во время гильзования не разбирают стенки дымохода, поэтому нет необходимости проводить отделочные работы. Для сравнения традиционный ремонт дымохода может длиться от нескольких дней до нескольких недель в зависимости от объема работ.

Использовать дымоход можно после по окончанию работ, то есть после завершения полимеризации. Не нужно ждать пока высохнет раствор, и в этом еще один плюс технологии. Минимум потраченного времени и максимальный результат.

к меню ↑

Как проводится гильзовка при помощи Фуранфлекса: пошаговый процесс

Теоретически самостоятельный монтаж таких систем возможен, но для этого требуется дорогостоящее оборудование, строгое следование инструкциям и техническая подкованность в таких работах. Поэтому лучше доверить такие работы профессионалам, хотя и обойдется это недешево.

Поэтапно процесс гильзовки выглядит так (обычно все работы проводятся в сухую и не морозную погоду):

  1. Первым делом проводится расчет нужной длины рукава. Расчет делают так: полная высота дымоходного канала + 2 метра.
  2. Далее проводится обследование дымохода на выявление участков неровностей, выступающих участков или различных повреждений.
  3. При обнаружении проблем – проводится их ликвидация, без этого проводить гильзование ни в коем случае нельзя.
  4. После всех подготовительных работ на участок завозится свернутый рукав и приборы для его последующего монтажа (включая компрессор и парогенератор). Арендуется автовышка.
  5. Начинается процесс монтажа с разбора кладки в нижнем сегменте дымового канала.
  6. Рабочий на автовышке поднимается к дымоходному сегменту на крыше и проводит демонтаж дымника/дефлектора (при его наличии).
  7. На верхнем сегменте дымового канала закрепляется стальной монтажный элемент.
  8. Производится раскрутка рулона и рукав постепенно спускают вниз по дымовому каналу.
  9. В нижнем сегменте с помощью стального монтажного элемента подключается компрессор и парогенератор.
  10. С помощью оборудования внутрь вкладыша начинают закачку горячего пара, который впоследствии расправляет чулок, после чего происходит его «разбухание» аккурат по форме шахты.
  11. Производится полимеризация разогретой трубы, обычно она занимает от двух до шести часов времени.
  12. Лишние части чулка по нижней и верхней части попросту срезаются, а внизу ставится тройник и конденсатоотводчик.
  13. Завершается весь процесс работ герметизацией различных «неплотностей» в верхнем сегменте дымового канала.
к меню ↑

Рекомендации

Важно при выполнении работ не повредить рукав, поскольку дальнейший монтаж будет невозможен. Недостатком технологии можно назвать невозможность выполнить работы самостоятельно. Но вы можете доверить этот процесс нашим специалистам и ни о чем не беспокоиться. Они обладают опытом и навыками, поэтому проведут монтаж быстро и качественно

к меню ↑

Технология проведения работ

Начинается все со стандартных подготовительных мероприятий. Сначала нужно запастись мощным фонарем, который поможет в исследовании шахты. Нужно точно определить размер разрушений, меру загрязнения сажей, куски осыпавшегося раствора и кирпичей. Бывают даже гнезда птиц (они часто «заселяются» в дымоходах). Потом в дело идут железные скребки, ершики и прочие инструменты, которые обстоятельно прочистят систему. Кирпичи, которые выступают из кладки, не дадут ввести тот же вкладыш, потому все выступающие части сбивают. Обычно с этим неплохо справляется монтировка либо же молоток. Далее надо измерить длину и, конечно, диаметр дымохода, перенести измеренное на схему с обозначением поворотов и угловых градусов.

Гильзование дымохода: назначение, способы и инструкция по монтажу работ своими руками
Гильзование дымохода: назначение, способы и инструкция по монтажу работ своими руками
Гильзование дымохода: назначение, способы и инструкция по монтажу работ своими руками

Останется очистить дно шахты от строительного и прочего мусора, а если нужно, и выровнять. Потом уже можно покупать материалы для гильзования, и приступать к основной части работ.

Вот как монтировать вкладыш в маленькую шахту.

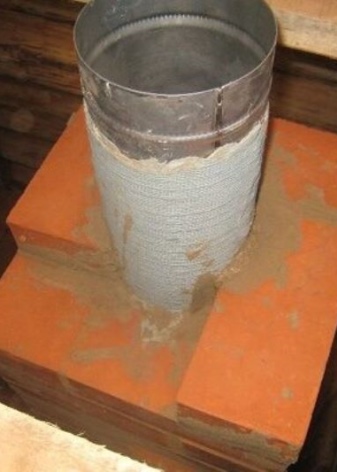

  1. Все части гильзы собираются в одну систему. Стыки надо обработать жаростойким герметиком, поверху обмотать клейкой алюминиевой лентой.

  2. К низу трубы хомутом крепятся два ремня, троса или просто мощные веревки.

  3. Гильзу по шахте осторожно пускают, пока не упрется в донную зону. При малой дымоходной длине легковесная труба из нержавейки опускается вручную, и даже тросы не потребуются.

  4. Снизу вкладыш надо прикрепить к котловому входу, после чего ставится сборник конденсата. А с уличной части гильзу выводят выше кладки кирпича, поверху надевается защитный оголовок.

Гильзование дымохода: назначение, способы и инструкция по монтажу работ своими руками
Гильзование дымохода: назначение, способы и инструкция по монтажу работ своими руками

Если дымоход длинный и с заворотами, монтаж системы будет немного другим. Сначала дымовой канал демонтируют у ввода в котел, то же и со всеми участками, где фиксируются фасонные сочленители. Потом из ровненьких фрагментов трубы собирается низ гильзы, упираясь в первый фасонный соединитель. Затем вкладыш опускается на донную часть шахты, там он соединяется с котловым входом либо печкой, и снизу ставится сборник конденсата. На второй – пока бездейственный – кончик гильзы устанавливается фасонный соединитель. И вот он и присоединяется к ровному фрагменту нержавейки, и такой сценарий продолжается до нового шахтенного поворота. Операцию надо будет повторить до вывода гильзы из самой шахты.

Тот участок, где трубы стыкуются, надо усилить герметиком с жаропрочными характеристиками, а потом правильно обмотать алюминиевым скотчем. Ну и поверху остается вставить оголовок.

Гильзование дымохода: назначение, способы и инструкция по монтажу работ своими руками

Как загильзовать дымоход керамическим вкладышем.

  1. К отверстиям конденсационной емкости крепится роликовая система. Керамика очень тяжелая, а спустить ее надо на 30 см вниз, потому безопаснее на этом этапе использовать лебедку.

  2. Верхний же торец конденсационного вместителя следует обработать герметик-средством. Ровный фрагмент трубы фиксируется на шипово-пазовую систему (либо раструб).

  3. Чтобы подключить котел, например, универсальным штуцером, в керамической гильзе придется проделать дыру. Лебедкой фрагмент вкладыша и уходит в саму шахту. К торцевой части первой трубы также крепится и новый элемент. В процессе спуска надо контролировать тот момент, когда гильза не повернулась отверстием для штуцера в иную сторону.

Когда конденсационный сборник упрется в шахтенное дно, нужно состыковать его с котловым входом. А сверху керамическую систему выводят выше кирпичей. Выступ делается равным по высоте плиты покрова.

Гильзование дымохода: назначение, способы и инструкция по монтажу работ своими руками

А чтобы при строительстве, например, гильзовать дымоход полимер-рукавом, без спецоборудования уже не обойтись. Вкладыш чем-то схож со шлангом, что свернут в бухту. И вот рукав поднимается на крышу строения, по каналу выводится к шахтному дну, подводится к компрессору, поступает воздух. Давление приведет к тому, что мягкие стеночки рукава станут гладкими. Когда же рукав примет канальную форму, пар появится вместо сжатого воздуха. И тогда полимер же изначально размягчится, потом он затвердеет. А внизу соберется емкость для конденсата. По пути из шахтного выхода излишки рукава надо убрать, а сверху встанет оголовок.

Гильзование дымохода: назначение, способы и инструкция по монтажу работ своими руками

Чем бы не гильзовали дымоход, надо следить за тем, чтобы внутри системы не заужались участки. Фасонный поворот всегда ставится до упора.

И не забывать по необходимости сыпучий утеплитель отправлять в зазорчики между шахтенными стенками и вкладышем.

Гильзование дымохода: назначение, способы и инструкция по монтажу работ своими руками

На момент строительства установка овальной, круглой либо иной формы гильзы зачастую имеет смысл: для домовладельцев это хорошо, проблем с дымовыведением не будет. Монтаж гильзы для коаксиального дымохода – процедура, которая часто предусмотрена нормативами, и ее отсутствие может быть чревато штрафом. При необходимости следует обращаться в компании, которые занимаются гильзованием, предоставляют разные варианты санации дымоходов и дают все необходимые гарантии.

к меню ↑

Ключевые ошибки при гильзовании

Из основных ошибок можно выделить:

  1. Частичное гильзование (не по полной длине шахты).
  2. Использование колена вместо специального опорного элемента.
  3. Смятие краев труб (если речь идет про нержавейку) в процессе транспортировки, соединения (сегментов между собой) или опускания в шахту.
  4. Рывки троса при опускании гильзы.
  5. Заужение диаметра.
  6. Слишком резкие повороты (если речь идет про полимерный вкладыш).
  7. Использование насыпной теплоизоляции (между гильзой и кирпичной шахтой).
  8. Отсутствие U-образного гидрозатвора — если конденсат отводится напрямую через шланг в канализацию.

Учтите: каждая ошибка достаточно серьезна. Если их допустить, то можно усложнить себе же задачу в будущем (если понадобится замена гильзы), или ухудшить работу котла.

    [spoiler title="Источники"]

    • https://ventihome.ru/elementy/dymohody/gilzovanie-kak-delaetsya-gilzovka.html
    • https://banya10.ru/kotly/gilzovka-dymohoda.html
    • https://EtoKirpichi.ru/vozvedenie/dymootvod/gilza-dlya-kirpichnogo-dymohoda.html
    • https://kryshadoma.com/dymokhod/gilzovanie-kirpichnogo-dymokhoda.html
    • https://aniko-gas.ru/kotly/kak-zagilzovat-kirpichnyj-dymohod.html
    • https://santehmen.ru/kirpich/kak-zagilzovat-kirpichnyj-dymohod.html
    • https://GorGaznn.ru/dymohod/kak-zagilzovat-kirpichnyj.html
    • https://StrojDvor.ru/ventilyaciya/osobennosti-rabot-po-gilzovke-kirpichnyx-dymoxodov/
    • https://srtmx.ru/dlya-vody/gilza-dlya-truboprovoda.html
    • https://expo-sib.ru/vidy-xarakteristiki-i-primenenie-gilz-dlya-trub-foto-produkcii/
    • https://odstroy.ru/gilzovanie-dymohoda-varianty-nerzaveusej-truboj-i-polimernym-rukavom/
    • https://furanflex.ru/gilzovanie-dymohoda-polimernym-rukavom-2/
    • https://climatdoma.net/elementy/dymohody/furanflex-dlya-dymohoda.html
    • https://stroy-podskazka.ru/dymohod/gilzovanie/

    [/spoiler]


    Вверх
    Вверх
