1 Что такое гидрострелка

Гидрострелка представляет собой простой гидравлический буфер в виде трубки с несколькими патрубками. Изготавливается преимущество из термоустойчивой стали. Гидроразделитель включает в себя следующие обязательные конструктивные компоненты:

  • боковые патрубки для подачи;
  • боковые патрубки для обратки;
  • воздухоотводчик – в верхнем торце;
  • слив – в нижнем торце.

Через патрубки подачи гидрострелка соединяется с подающими трубами системы, а через патрубки обратки – к обратному трубопроводу. С помощью воздухоотводчика устраняется лишний воздух, который регулярно накапливается в верхней зоне гидроразделителя в процессе работы отопительной системы. Воздухоотводчик может быть как автоматическим, так и механическим – в виде крана Маевского. А слив необходим, чтобы систематически выводить грязевые отложения, накапливающиеся на дне устройства. Внутри устройства нет каких-либо тэнов или змеевиков – труба полая.



к меню ↑

1.1 Назначение и принцип работы

Гидрострелка нужна для разветвленных систем, в которых установлено несколько насосов. Она обеспечивает требуемый расход теплоносителя для всех насосов, независимо от их производительности. То есть, другими словами, служит для гидравлической развязки насосов системы отопления. Потому еще называют это устройство — гидравлический разделитель или гидроразделитель.

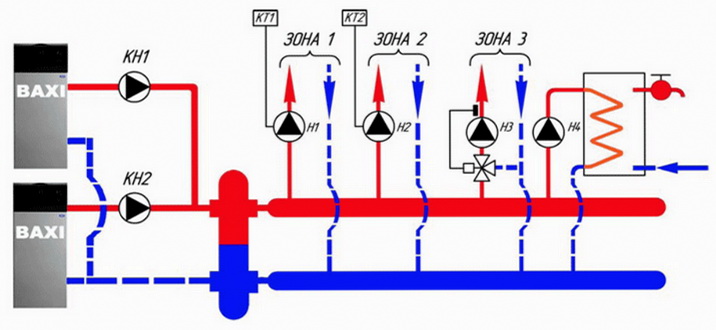

Схематическое изображение гидрострелки и ее места в системе отопления
Схематическое изображение гидрострелки и ее места в системе отопления

Гидрострелку ставят в том случае, если в системе предусмотрено несколько насосов: один на контуре котла, остальные на контурах отопления (радиаторах, водяном теплом полу, бойлере косвенного нагрева). Для корректной работы их производительность подбирается так, чтобы котловой насос мог перекачивать немного больше теплоносителя (на 10-20%), чем требуется для остальной системы.

Зачем нужна гидрострелка для отопления? Давайте рассмотрим на примере. В системе отопления с несколькими насосами они зачастую имеют разную производительность. Часто получается так, что один насос в разы более мощный. Ставить все насосы приходится рядом — в коллекторном узле, где они гидравлически связаны. Когда мощный насос включается на полную мощность, все остальные контура остаются без теплоносителя. Такое случается сплошь и рядом. Чтобы избежать подобных ситуаций и ставят в системе отопления гидрострелку. Второй путь — разнести насосы на большое расстояние.

Равномерное распределение тепла

Идеально сбалансированное отопление – это равномерная температура во всём доме, равное давление во вторичных контурах и сбалансированная нагрузка на котёл. В этом случае задача гидрострелки проста – она «раздаёт» теплоноситель на несколько контуров, в каждом из которых установлен циркуляционный насос. Регулируя его производительность и подачу теплоносителя, можно добиться равномерной температуры во всём доме.

Самое важное – благодаря такому распределению в доме не останется холодных контуров, так как теплоноситель будет поступать в каждую трубу, а не только туда, куда проще.

Балансировка по давлению

Дисбаланс в системе отопления может сказаться на стабильности её работы. Длинному контуру необходимо одно давление, более короткому – другое. То же самое относится к тёплым полам и бойлерам. Если бы в системе стоял один большой насос сразу на все контуры, в отдельных местах были бы перегрузки – может порвать трубы или теплообменник в накопительном водонагревателе. Гидрострелка распределит давление и позволит правильно сбалансировать все контуры

Работа с несколькими котлами

Существуют системы отопления с двумя или даже тремя котлами (бывает и больше). Такие решения позволяют отапливать довольно большую площадь или использовать один из котлов в качестве резерва. Если используется не последовательное, а параллельное подключение оборудование, то это делается через гидрострелку. Заодно это способствует нейтрализации взаимного влияния вторичных контуров друг на друга.

Гидрострелка позволяет достичь баланса в системах отопления любой сложности. Два или три котла, пяти или семь контуров – степень может быть различной. Также раскрывается потенциал по расширению системы. Например, в будущем сюда можно подключить ещё один бойлер, полотенцесушитель, летнюю кухню с отдельным контуром отопления. Все эти работы могут выполняться даже на ходу, без остановки котельного оборудования с сохранением обогрева здания.

к меню ↑

1.2 Устройство гидрострелки отопления

Гидроразделитель — вертикальный полый сосуд из труб большого диаметра (квадратного профиля) с эллиптическими заглушками по торцам. Размеры разделителя обусловлены мощностью (кВт) котла, зависят от количества и объема контуров.

Тяжелый металлический корпус устанавливают на опорные стойки, чтобы не создавать линейное напряжение на трубопровод. Компактные устройства крепят к стене, располагают на кронштейнах.

gidrostrelka-dlya-otopleniya-foto-princzip-raboty-raschety-i-naznachenie-4

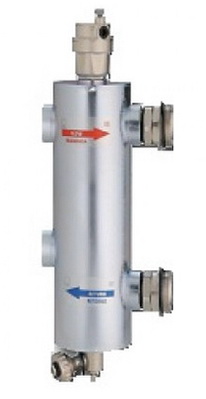

Гидрострелка из нержавеющей стали.

Патрубок гидрострелки и отопительный трубопровод соединяют с помощью фланцев или резьбы.

Автоматический клапан воздухоотводчика располагают в верхней точке корпуса. Осадок удаляют через вентиль или специальный клапан, который врезан снизу.

Материал для изготовления гидрострелки — низкоуглеродистая или нержавеющая сталь, медь, полипропилен. Корпус обрабатывают антикоррозийным составом, покрывают теплоизоляцией.

Обратите внимание! Модели из полимера применяют в системе, которую отапливает котел мощностью от 13 до 35 кВт. Гидравлические разделители из полипропилена не используют для теплогенераторов, которые работают на твердом топливе. Изготовление гидрострелки своими руками из пропилена требует опыта и навыков работы с профессиональным слесарным и ручным электроинструментом.gidrostrelka-dlya-otopleniya-foto-princzip-raboty-raschety-i-naznachenie-6

к меню ↑

1.3 Дополнительные функции гидрострелок

Усовершенствованные модели совмещают функции разделителя, регулятора температуры и сепаратора. Клапан-терморегулятор обеспечивает температурный градиент вторичных контуров. Выделение растворенного кислорода из теплоносителя снижает риск эрозии внутренних поверхностей оборудования. Удаление из потока взвешенных частиц продлевает срок службы рабочего колеса и подшипников циркуляционных насосов.

На фото изображена модель гидрострелки для отопления в разрезе:

gidrostrelka-dlya-otopleniya-foto-princzip-raboty-raschety-i-naznachenie-7
Устройство гидрострелки — вид в разрезе.

Горизонтальные перфорированные перегородки разделяют внутренний объем пополам. Потоки подачи-обратки соприкасаются в зоне «нулевой точки» и скользят в разные стороны, не создавая дополнительное сопротивление.

Сверху, в высокотемпературной зоне, расположены пористые вертикальные пластины деаэрации. Сборник шлама и магнитный уловитель (магниевый анод) расположены в нижней части корпуса.

Конструктивные опции гидрострелки: манометр, датчик температуры, клапан терморегулятор и линия для запитки системы при запуске. Сложному оборудованию необходима наладка, регулярные осмотры и техническое обслуживание.

 gidrostrelka-dlya-otopleniya-foto-princzip-raboty-raschety-i-naznachenie-8
Принцип работы коллектора с гидрострелкой на 3 контура отопления.

к меню ↑

1.4 Режимы работы

Теоретически, возможны три режима работы системы отопления с гидрострелкой. Они отображены на рисунке ниже. Первый — когда насос котла прокачивает ровно столько же теплоносителя, сколько требует вся система отопления. Это идеальная ситуация, в реальной жизни встречающаяся очень редко. Объясним почему. Современное отопление подстраивает работу по температуре теплоносителя или по температуре в помещении. Представим, что все идеально рассчитали, подкрутили вентили и после настройки достигнуто равенство. Но через некоторое время параметры работы котла или одного из контуров отопления изменятся. Оборудование подстроится под ситуацию, а равенство производительности будет нарушено. Так что этот режим может просуществовать считанные минуты (или даже еще меньше).

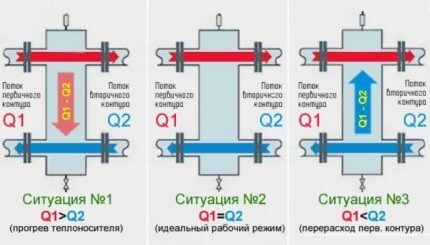

Возможные режимы работы системы отопления с гидроразделителем
Возможные режимы работы системы отопления с гидроразделителем

Второй режим работы гидрострелки — когда расход отопительных контуров больше мощности котлового насоса (средний рисунок). Эта ситуация опасна для системы и допускать ее нельзя. Она возможна, если насосы подобраны неправильно. Вернее, насос котла имеет слишком малую производительность. В этом случае для обеспечения требуемого расхода, в контуры вместе с нагретым теплоносителем от котла будет подаваться теплоноситель из обратки. То есть, на выходе котла, например, 80°C, в контура после подмеса холодной воды идет, например, 65°C (реальная температура зависит от дефицита расхода). Пройдя по отопительным приборам, температура теплоносителя опускается на 20-25°С. То есть, температура теплоносителя, подаваемого в котел, будет в лучшем случае 45°C. Если сравнить с выходной — 80°C, то дельта температур слишком велика для обычного котла (не конденсационного). Такой режим работы не является нормальным и котел быстро выйдет из строя.

Третий режим работы — когда насос котла подает больше нагретого теплоносителя, чем требуют отопительные контура (правый рисунок). В этом случае часть нагретого теплоносителя возвращается обратно в котел. В результате температура поступающего теплоносителя поднимается, работает он в щадящем режиме. Это и есть нормальный режим работы системы отопления с гидрострелкой.

к меню ↑

1.5 Как работает гидрострелка

Основная суть работы гидрострелки сводится к тому, чтобы разделять потоки теплоносителя по разным контурам отопительной системы. Устройство может функционировать по трем схемам.

  • Схема №1: Теплоноситель напрямую перемещается из нагревательного котла в отопительную систему, затем насосы разгоняют его по контурам, и он через гидрострелку попадает назад в котел. В таком случае наблюдаются одинаковые расходы теплоносителя через котел и через отопительную систему.
  • Схема № 2: Теплоноситель через гидрострелку перемещается из обратной линии в линию подачи. Данная схема имеет место в том случае, если используется котел невысокой мощности с протоками маленького диаметра. Она предполагает, что расход через отопительную систему будет больше, нежели через нагревательный котел.

Важно! При второй схеме котел работает на пределе возможностей, что негативно влияет и на его срок службы, и на качество циркуляции теплоносителя, поэтому данный вариант работы системы абсолютно не допускается.

  • Схема №3: Теплоноситель в небольшом объеме перемещается через гидрострелку из линии подачи в обратную линию. Обратка поступает в котел нагретой, что повышает его КПД. Эта схема предполагает, что расход тепла через котел выше, чем через отопительную систему.

к меню ↑

1.6 Зачем нужна гидрострелка

Основная задача этого устройства – стабилизировать работу отопительной системы сразу с несколькими контурами. Если в доме больше одного этажа и на каждом есть батареи и теплые полы, а вода нагревается от бойлера, можно с полной уверенностью говорить о повышенном расходе теплоносителя. В такой мощной системе не избежать высокого динамического давления и проблем с прокачкой теплоносителя, а это чревато разбалансировкой оборудования. Дабы избежать проблем, важно разделить непосредственно отопительную систему и нагревательный котел, а также нейтрализовать динамическое влияние контуров друг на друга – здесь вам и придет на подмогу специальная гидрострелка.

гидрострелка виды

Итак, без гидроразделителя не обойтись в следующих ситуациях:

  1. Один котел настенного типа обслуживает разветвленную систему с повышенными показателями расхода теплоносителя.
  2. Два котла настенного типа обслуживают такую же разветвленную комбинированную систему.
  3. Мощную систему обслуживают сразу два котла: настенного и напольного типа.

Кроме прочего, нельзя не упомянуть преимущества гидрострелки:

  • исключение взаимовлияния разнофункциональных контуров системы отопления;
  • выравнивание гидродинамического баланса системы;
  • возможность без негативных последствий подключать к системе дополнительные отопительные компоненты;

к меню ↑

1.7 Как выбрать гидрострелку

Чтобы грамотно подобрать гидрострелку, следует разобраться в ее видах и основных функциональных параметрах отопительной системы, для которой она покупается.

Гидроразделители классифицируют по нескольким показателям:

  • по типу сечения – круглые и квадратные;
  • по количеству патрубков подачи и обратки – устройства с четырьмя, шестью или восемью входами/выходами;
  • по объему;
  • по способам подачи и отвода теплоносителя;
  • по расположению патрубков – с размещением по одной оси или с чередованием.

Совет. Специалисты рекомендуют покупать гидрострелки с манометрами – благодаря им вы сможете следить за давлением в отопительной системе.

Прежде чем отправляться в магазин, следует рассчитать два важнейших параметра работа вашей системы отопления:

  • мощность – сумма тепловой мощности абсолютно всех контуров;
  • объем теплоносителя, прокачиваемого через систему.

Имея на руках эти данные, сравнивайте их с рабочими параметрами оцениваемых гидрострелок – всю техническую информацию о разделительных устройствах можно найти в прилагающихся паспортах.

как сделать гидрострелку

к меню ↑

1.8 Как сделать гидрострелку

Если вы не хотите тратиться на гидрострелку, можете попытаться сделать ее своими руками. Здесь главное – правильно выполнить ряд расчетов и иметь навыки газовой или электросварки.

Сначала определите оптимальные размеры трубы-гидроразделителя:

  • внутренний диаметр: разделите сумму всех мощностей нагревательных котлов в кВт на температурную разницу подачи и обратки, извлеките из полученного параметра квадратный корень, а затем умножьте последнее значение на 49;
  • высота: умножьте внутренний диаметр на шесть.
  • промежутки между патрубками: умножьте внутренний диаметр на два.

На основе вычисленных параметров составьте чертеж будущей гидрострелки. Затем подготовьте стальную трубку круглого или квадратного сечения, отвечающую рассчитанным значениям, и вварите в нее необходимое количество патрубков с резьбовыми соединениями.

Совет. Не рекомендуется делать гидрострелку из полипропилена – полимеры могут не выдержать повышенных температур подачи от нагревательного котла, что повлечет их быстрый выход из строя.

Как видим, если в доме сложная система отопления, обслуживающая большие площади, без гидрострелки не обойтись. Благо, даже несмотря на сложный принцип работы и массу задач, это устройство довольно простое в конструктивном плане, поэтому его реально сделать своими руками. Так что у вас всегда есть выбор: или покупать гидрострелку или довериться собственным навыкам.

к меню ↑

1.9 Когда необходимо применять гидрострелку: видео

к меню ↑

1.10 Гидрострелка: фото

ГидрострелкаГидрострелка
Гидрострелка

Гидрострелка

к меню ↑

1.11 Специфика конструкции гидравлического разделителя

Как видно из изложенного, конструкция гидравлического разделителя – достаточно незамысловата. Тем не менее, она должна подчиняться определенным правилам.

В продаже в специализированных магазинах можно встретить немало предложений, разных размеров и конфигураций, то есть имеется возможность подобрать модель, максимально по своим параметрам подходящую под имеющуюся или планируемую систему отопления. Нередко встречаются оригинальные модели, которые конструктивно совмещают и сам гидравлический разделитель, и коллектор для подключения контуров. Иногда можно увидеть гидрострелки и вообще необычной звездчатой конфигурации.

Однако, если посмотреть на стоимость этих изделий, то наверняка возникнет мысль о возможности самостоятельного изготовления. И вправду, для хозяина дома, знакомого со слесарными и сварочными работами смонтировать гидравлический разделитель – не должно составить особого труда. Главное, соблюсти рекомендуемые размерные параметры, которые обеспечат оптимальную функциональность прибора.

Классическая схема гидравлического разделителя основывается на правиле «трех диаметров». Как это выглядит – показано на схеме.

Считается, что «ступенька вниз» для подачи будет способствовать лучшей сепарации газов, а «ступенька вверх» на обратке эффективнее отделяет твёрдые взвеси.

Как рассчитать диаметр гидрострелки D – будет рассказано в следующем разделе публикации. А пока что стоить заметить, что подобное соотношение диаметров выбрано неслучайно. Одна из главных целей – обеспечить скорость вертикальных потоков в пределах 0,1 ÷ 0,2 м/с, не более. Для чего это нужно:

  • Минимальная скорость обеспечивает максимальную очистку теплоносителя от шлама, способствует лучшей сепарации воздуха.
  • При небольшой скорости обеспечивается наиболее качественная естественная конвекция горячего, из подачи, и остывшего, из «обратки» теплоносителя. Это создает определенную температурную градацию по высоте – подобным свойством нередко пользуются применяя гидрострелка в качестве коллектора с разным температурным напором — отдельно для высокотемпературных (радиаторы или бойлер) и низкотемпературных («теплые полы») контуров. Такой подход позволяет снизить нагрузки на терморегулирующее оборудование, повысить общую эффективность каждого из контуров и всей системы в целом.

Следует сказать, что вертикальное расположение гидрострелки, хотя и считается «классическим», но отнюдь не является догмой. Если не брать в расчет функции отделения из теплоносителя воздуха и сбора твердых взвесей, то, в зависимости от конкретных условий расположения труб в системе отопления, можно принять и горизонтальный вариант. Причем, даже расположение патрубков подачи и обратки котлового и отопительного контуров тоже может меняться. Несколько примеров представлено на схеме ниже.

При таком расположении гидравлического разделителя требование к минимизации скорости потока в нем уходит на «второй план» — отделения осадков не требуется, а смешивание происходит за счет встречного направления потоков из первичного котлового контура и контура отопления. Это позволяет задействовать при изготовлении трубы меньшего диаметра. Но при этом необходимо создать условия, чтобы обеспечивалось качественное перемешивание. Для этого подающий и обратный патрубки каждого их контуров должны быть разнесены на расстояние, не менее чем четыре диаметра d, и при этом при любом диаметре патрубка эта дистанция не может быть менее 200 мм.

Гидрострелка не обязательно всегда является сварной стальной конструкцией. Можно встретить немало примеров, когда мастера их изготавливают из медных труб или даже из полипропилена – такое устройство вообще будет стоить совсем недорого. Правда, при использовании пластика температурный режим в системе отделения не должен превышать максимальных 70 °С.

Можно встретить и совсем неожиданные решения. Так, например, гидравлический разделитель выполняют из труб небольшого диаметра, придавая ему вид решетки. При таком подходе вполне можно ограничиться полипропиленовыми или даже металлопластиковыми трубами Ø 32 мм.

к меню ↑

1.12 Методы расчета гидрострелки в системе отопления частного дома

Как рассчитать гидрострелку системы отопления частного дома самостоятельно? Можно вычислить необходимые размеры по формулам или подобрать диаметр по правилу «3D».

  • Формула определяет диаметр (D) по максимальной пропускной способности гидравлического разделителя (расчеты по паспортным данным на котел):
  • Формула определяет диаметр гидрострелки по мощности теплогенератора. ΔT разница температур подачи/обратки — 10°C:
  • Диаметр патрубка, входящего в гидрострелку или распределительный коллектор:
Обозначение Расшифровка символа Единица измерения
D Диаметр корпуса гидрострелки мм
d Диаметр патрубка мм
P Максимальная мощность, которой обладает котел (паспортные данные котла) кВт
G Максимальный проток (пропускная способность, расход) через гидроразделитель за час м3/час
π Постоянное значение (3,14)
ω Максимальная вертикальная скорость теплоносителя через разделитель (0,2) м/сек
ΔT Разница температур подачи — обратки (паспортные данные котла) °C
C Теплоемкость воды (относительная единица) Вт/(кг°C)
V Скорость теплоносителя через вторичные контуры м/с
Q Максимальный расход в контуре потребителя м3/ч

Обратите внимание! Формулы, по которым производят расчет гидрострелки для отопления, получены эмпирическим путем. Диаметр входного патрубка в гидроразделитель соответствует диаметру выпуска котла.

  • Определение параметров гидрострелки практическим методом:

Ориентировочный размер для небольших разделителей выбирают по диаметру входных (выпускных) патрубков. Расстояние между врезками составляет не менее 10 диаметров штуцера. Высота корпуса значительно превышает диаметр.

Коленчатую схему гидрострелки для отопления используют в подборе установки больших размеров. По «правилу 3d» диаметр корпуса составляет три диаметра патрубка. Расстояние 3d определяет пропорции конструкции.

gidrostrelka-dlya-otopleniya-foto-princzip-raboty-raschety-i-naznachenie-15
Определение параметров гидрострелки по «правилу 3d».

  • Распределение врезок по высоте колонны разделителя:

Если в системе не предусмотрен распределительный коллектор, то количество врезок в разделитель увеличивают. Трубопровод, соединяющий первый (котловой) контур с гидрострелкой, распределяют по высоте. Способ позволяет регулировать температурный градиент в динамике. Выполнение условия необходимо для качественного отбора теплоносителя вторичными контурами.

gidrostrelka-dlya-otopleniya-foto-princzip-raboty-raschety-i-naznachenie-16
Схема врезки контуров системы отопления в обвязку котла.

к меню ↑

1.13 Расчет стандартного гидравлического разделителя

Предлагаемые в продаже готовые гидравлические разделители рассчитаны на определенную мощность системы отопления. Но если принято решение самостоятельно изготовить эту, в принципе, несложную конструкцию, то важно рассчитать базовые параметры – минимальный диаметр самой гидрострелки и диаметры подводящих патрубков. После этого, руководствуясь схемами, представленными выше, несложно будет составить собственный чертеж.

Ниже будут представлены два варианта расчета гидравлического разделителя «классического» вертикального типа.

Расчет от мощности системы отопления

Существует универсальная формула описывающая зависимость расхода теплоносителя от общей потребности в тепловой мощности, теплоемкости теплоносителя и разницы температур в трубах подачи и «обратки»

Q = W / (с × Δt)

Q – расход, л/час;

W – мощность системы отопления, кВт

с – теплоемкость теплоносителя (для воды – 4,19 кДж/кг×°С или 1,164 Вт×ч/кг×°С или 1,16 кВт/м³×°С)

Δt – разница температур на подаче и «обратке», °С.

Вместе с тем, расход при движении жидкости по трубе равен:

Q = S × V

S – площадь поперечного сечения трубы, м²;

V — скорость потока, м/с.

S = Q / V= W / (с × Δt × V)

Опытным путем доказано, что для оптимального смешивания в гидравлическом разделителе, для качественного отделения воздуха и выпадения в осадок шлама, скорость в нем должна быть не выше 0,1 – 0,2 м/с. Раз уж выбрана единица измерения час, то умножаем на 3600 секунд. Получается 360 – 720 м/час. Можно взять усредненное значение – 540 м/час

Если расчет производится для воды, то можно сразу ввести несколько исходных значений, чтобы упростить формулу

S = W / (1,16 × Δt × 540) = W / (626 × Δt)

Определив сечение, по формуле площади круга несложно определить и требуемый диаметр.

D = √ (4×S/π) = 2 × √ (S/π)

Подставляем значения:

D = 2 × √ (W / (626 × Δt × π)) = 2 × √ (W / (1966 × Δt)) = 2 × 0,02255 × √(W/Δt)

= 0,0451 × √(W/Δt)

Так как значение будет получено в метрах, что не совсем удобно, можно перевести его сразу в миллиметры, умножив на 1000.

В итоге формула примет такой вид:

  • D = 45,1 √(W/Δt) – для скорости потока в трубе гидрострелки в 0,15 м/с.

Несложно просчитать и значения для верхнего и нижнего предела допустимой скорости потока:

  • D = 55,2 √(W/Δt) – для скорости в 0,1 м/с;
  • D = 39,1 √(W/Δt) – для скорости в 0,2 м/с.

Определив диаметр гидрострелки, несложно вычислить и диаметры входных и выходных патрубков.

Быстро провести расчеты поможет встроенный калькулятор, размещенный ниже:

Расчет параметров гидрострелки на основании производительности насосов

Есть и другой способ определить требуемые минимальные размерные параметры гидравлического разделителя. В этом случае за исходные величины будут браться величины производительности насосов в контуре котла и всех контуров отопления и, при наличии, горячего водоснабжения.

Как уже было понятно из описания принципа работы гидрострелки, ее основное предназначение – не перегружать насосное оборудование котельной установки, обеспечивая при этом должный расход теплоносителя во всех контурах отопления. Так на практике и получается, что суммарная производительность всех насосных установок всегда выше аналогичного показателя насоса, обеспечивающего циркуляцию непосредственно через котел.

В самом «пиковом» варианте, когда одновременно задействованы все насосы во всех контурах, суммарная производительность через гидрострелку стане равна разнице:

Q = ∑Qот. – Qкот.

∑Qот. – суммарная производительность всех насосов на контурах отопления и, если есть, на бойлере косвенного нагрева, м³/час

Qкот. – производительность циркуляционного насоса в малом контуре котла отопления. м³/час.

Вернемся вновь в формулам, которые рассматривались выше.

S = W / (с × Δt × V)

Мощность, как уже было показано выше, равна:

W = Q × с × Δt

Значит,

S = (Q × с × Δt) / (с × Δt × V) = Q / V

Отсюда осталось совсем немного для определения диаметра:

D = √ (4×S/π) = 2 × √ (Q /(π × V)) = 2 × √ ((∑Qот. – Qкот.) / (π × V))

Уточнить паспортные характеристики установленного или планируемого к установке насосного оборудования – несложно. Единственное, при расчетах не забывайте приводить значение производительности к единым величинам — м³/час, а скорость потока через гидрострелку – к м/час. Полученный результат останется привести к миллиметрам, умножив на 1000.

Можно сразу упростить формулу, введя константы и рекомендуемую скорость потока, как и в первом расчете. В итоге получаются следующие выражения:

При скорости вертикального потока равной:

  • 0,1 м/с: D = 59,5 × √ (∑Qот. – Qкот.)
  • 0,15 м/с: D = 48,6 × √ (∑Qот. – Qкот.)
  • 0,2 м/с: D = 42,1 × √ (∑Qот. – Qкот.)

к меню ↑

1.14 Совмещение коллектора отопления с гидрострелкой

Небольшие дома обогревает котел, в который встроен насос. Вторичные контуры присоединяют к котлу через гидрострелку. Независимые контуры жилых домов с большой площадью (от 150 м2) подключают через гребенку, гидроразделитель будет громоздким.

Распределительный коллектор монтируют после гидрострелки. Устройство состоит из двух независимых частей, которые объединяют перемычки. По количеству вторичных контуров врезают попарно расположенные патрубки.

Распределительная гребенка облегчает эксплуатацию и ремонт оборудования. Запорная и регулирующая арматура системы теплоснабжения дома находится в одном месте. Увеличенный диаметр коллектора обеспечивает равномерный расход между отдельными контурами.

gidrostrelka-dlya-otopleniya-foto-princzip-raboty-raschety-i-naznachenie-17
Применение гидрострелки убережет котел от теплового удара.

Разделитель и компланарная распределительная гребенка образуют гидравлический модуль. Компактный узел удобен для стесненных условий небольших котельных.

Монтажные выпуски предусмотрены для обвязки звездочкой:

  • низконапорный контур теплых полов подключают снизу;
  • высоконапорный контур радиаторов — сверху;
  • теплообменник — сбоку, на противоположной стороне от гидрострелки.

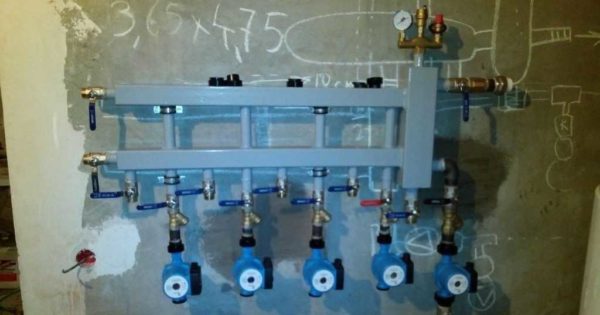

На рисунке представлена гидрострелка с коллектором. Схема изготовления предусматривает установку балансировочных клапанов между коллекторами подачи/обратки:

gidrostrelka-dlya-otopleniya-foto-princzip-raboty-raschety-i-naznachenie-18
Схема гидрострелки с коллектором.

Регулирующая арматура обеспечивает максимальный проток и напор на дальних от гидрострелки контурах. Балансировка снижает процессы неправильного дросселирование потока, позволяет добиться расчетной подачи теплоносителя.

Обратите внимание! Автономная система отопления относится к системам, работающим с высокой температурой среды под давлением (гидрострелка отопления частного дома в том числе).

Сделать гидрострелку отопления своими руками может специалист, обладающий достаточным запасом знаний в теплотехнике, опытом и навыками работы (электрогазосварка, слесарное дело, работа с ручным электроинструментом). Многочисленные интернет-сайты предлагают пошаговые инструкции по изготовлению гидрострелки для отопления, видео ролики также смогут помочь в этом процессе.

gidrostrelka-dlya-otopleniya-foto-princzip-raboty-raschety-i-naznachenie-19
Размеры коллектора отопления с гидрострелкой.

Теоретические знания помогут составить схемы и чертежи гидрострелки отопления, сделать индивидуальный заказ оборудования в специализированной организации, проконтролировать работу подрядчика. Доверять изготовление ответственных узлов системы отопления непрофессионалам опасно для жизни и здоровья. Следует помнить о том, что испорченное по вине владельца оборудование гарантийному ремонту и возврату не подлежит.

к меню ↑

2 Гидрострелка – когда нужно устанавливать гидроразделитель, и как его подключить

Гидравлический разделитель чаще называют — гидрострелка. Он настолько прост, что с его применением не должно возникнуть никаких вопросов. Ответить, — зачем нужно такое устройство, — можно просто взглянув на него.

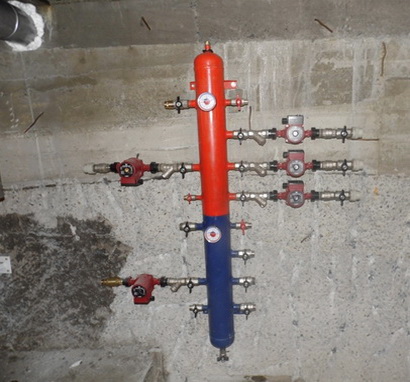

Гидрострелка представляет из себя не длинную трубу относительно большого диаметра, с отводами меньшего диаметра, она похожа на вытянутый бочонок.

Очевидно, гидроразделитель нужен для выравнивания давления во всех подключенных к нему трубопроводах. Действительно, если подключить к этому куску толстой трубы трубопроводы подачи и обратки, то давление в них сразу выровняется, ведь само гидравлическое сопротивление устройства не значительное, специалисты называют его «нулевым».



Но какая в этом практическая польза? В каких случаях нам понадобится выравнивать давление между подачей и обраткой?

Рассмотрим подробней, как применяется гидрострелка, и что нужно учесть в системе отопления, чтобы решить вопрос о необходимости применении. Но прежде нужно понять и другое – откуда вокруг такого простого устройства столько толкований и рекомендаций по его установке? А ноги растут из у.е., т.е. из $.

к меню ↑

2.1 Когда и при каких условиях нужно ставить гидрострелку?

Граница необходимости включения в систему отопления, в котельную такого устройства, как гидрострелка, рассматривается индивидуально и зависит от ряда условий – мощности насосов, их взаимодействия, общая мощность системы, наличие дополнительных котлов, использующихся в связке в основным.ф

Профессиональные инженеры рекомендуют включать гидрострелку в систему отопления тогда, когда количество котлов больше одного и количество насосов больше трех. В противном случае необходимости в ней нет. Повредить она не повредит, но и пользы от усложнения всей конструкции не будет.

Таким образом данное устройство подходит только для большой разветвленной системы, например, в многоквартирных домах или крупных дачах с большим количеством пристроек, в противном случае. Особенно когда насоса всего один или два, это является просто пустой тратой денег и нерациональным использованием средств.

к меню ↑

2.2 Для чего нужен гидравлический разделитель в системе отопления

Чтобы разобраться в предназначении гидрострелки, давайте вспомним, как вообще работает автономная система отопления.

  • В простейшем варианте систему с принудительной циркуляцией можно представить так.

Схема приведена с большим упрощением. Так, на ней не показаны расширительный бак и элементы группы безопасности, просто из соображений «облегчения» рисунка.

К – котел, обеспечивает нагрев теплоносителя.

N1 – циркуляционный насос, благодаря работе которого теплоноситель перемещается по трубам подачи (красные линии) и «обратки» (синие линии). Насос может быть установлен на трубе или же быть входить в конструкцию котла – особенно это характерно для настенных моделей.

На замкнутом контуре труб врезаны радиаторы отопления (РО), обеспечивающие теплообмен – тепловая энергия теплоносителя передаётся в помещения дома.

При правильном подборе циркуляционного насоса по производительности и создаваемому напору в простейшей одноконтурной системе отопления, его может быть вполне достаточно в единственном экземпляре, и особой нужды в установке дополнительных устройств вроде бы и нет. Будет по этому поводу замечание – несколько позднее.

Циркуляционные насос – важнейший элемент системы отопления

Хотя и существуют схемы с естественной циркуляцией теплоносителя, следует все же установить циркуляционный насос – это резко поднимет эффективность работы системы отопления. Как выбрать циркуляционный насос для отопления , как просчитать оптимальные параметры прибора – в специальной публикации нашего портала.

  • Для небольшого дома такой простой схемы может быть вполне достаточно. Но в здании побольше часто приходится использовать несколько контуров отопления. Усложним схему.

На данном рисунке показано, что насос обеспечивает движение теплоносителя через коллектор (Кл), откуда он разбирается на несколько разных контуров. Это могут быть:

— Один или несколько высокотемпературных контуров с обычными радиаторами или конвекторами (РО).

— Водяные теплые полы (ВТП), для которых уже температура теплоносителя должна быть значительно ниже, значит будут задействованы специальные термостатические устройства. Сенсорная длина контуров теплых полов также обычно превышает в несколько раз обычную радиаторную разводку.

— Система обеспечения дома горячей водой с установкой бойлера косвенного нагрева (БКН). Здесь – совершенно особые требования к циркуляции теплоносителя, так как обычно изменением расхода протекающего через бойлер теплоносителя регулируется и температура нагрева горячей воды.

Справится ли наш единственный насос с такой нагрузкой, с таким расходом теплоносителя? Наверное, нет. Конечно, существуют модели высокой производительности и мощности, с большими показателями создаваемого напора, но не беспредельны возможности и самого котла. Его теплообменник и внутренние патрубки рассчитаны на определенную производительность и создаваемое давление, и завышать эти значения – не следует, так как это вполне может привести к выходу из строя дорогостоящей котельной установки.

Да и сам насос, если будет работать постоянно на пике своих возможностей, обеспечивая теплоносителем все контуры разветвлённой системы, вряд ли прослужит долго. Это не говоря даже о повышенной шумности мощного оборудования и немалом расходе электроэнергии.

  • Какой выход – устанавливать на каждый контур собственный циркуляционный насос, рассчитанный по параметрам своей «подсистемы», которую он обслуживает.

Работа нескольких насосов требует обязательного согласования, иначе система будет разбалансированной

Итак, на каждый из контуров установлен собственный насос. Проблема решена? Увы, это далеко не так – она просто перешла в «другую плоскость» и даже усугубилась!

Чтобы такая системы работала стабильно, необходим очень точный расчет насосного оборудования. Но даже это, скорее всего, не сделает столь сложную схему равновесной. Насосы, как правило, увязаны с системами термостатического регулирования каждого из контуров, то есть их текущие, на данный момент, эксплуатационные характеристики – величины изменяющиеся. Один контур временно приостанавливает свою работу, другой, наоборот, включается. Не исключены варианты одновременного функционирования или, наоборот, временного простоя всех насосов. Циркуляция в одном контуре может создать инерционное, «паразитное» перемещение теплоносителя в другом, там, где это в настоящий момент не требуется – и так далее, разнообразных вариантов может быть немало.

В итоге это нередко приводит к недопустимому перегреву теплых полов, к неравномерности отопления различных помещений, к «запиранию» контуров и к другим негативным явлениям, которые сводят на нет старания хозяев создать высокоэффективную систему.

А хуже всего в этом случае насосу, установленному около котла – вся нестабильность параметров системы в первую очередь отражается на его работе, и в конечном итоге – на «раздерганном», не поддающимся точным регулировкам функционировании котла. А ведь нередко в крупных домах устанавливаются каскадно два и более котлов – управление такой системой становится вообще чрезвычайно сложной, почти невыполнимой задачей. Все это вызывает быстрый износ дорогостоящего оборудования.

  • А выход, оказывается, совсем прост – необходимо разделить всю гидравлическую систему не только на контуры конечного потребления, через коллектор, но и выделить отдельный контур котла.

Проблема балансировки решается установкой гидравлического разделителя (гидрострелки)

Именно эту функцию и выполняет гидравлическая стрелка (ГС). Это нехитрое устройство устанавливается между котлом и коллектором.

Правильное полное название гидрострелки – гидравлический разделитель. Стрелкой ее назвали, по всей видимости, потому, что она способна перенаправлять гидравлические потоки теплоносителя, обеспечивая сбалансированность всей системы в целом.

Конструктивно этот элемент представляет собой полую трубу круглого или прямоугольного сечения, заглушенную с обоих торцов, с двумя парами патрубков – выходных, для подачи, и входных – для трубы «обратки».

По сути, образуются два взаимосвязанных, но, по сути – независимых друг от контура: малый конур котла и большой, включающий коллектор со всеми разветвлениями на остальные контуры. В каждом из этих двух контуров свой расход и скорость движения теплоносителя, которые не оказывают сколь-нибудь значимого влияния друг на друга. Обычно показатель Q1 – величина стабильная, так как насос котла работает постоянно на одних оборотах, Q2 – изменяющаяся по ходу текущей работы системы отопления.

По сути, система разделяется на малый контур котла и большой — с приборами теплообмена.

Диаметр трубы подбирается таким образом, чтобы создавался участок пониженного гидравлического сопротивления, что позволяет выровнять давление в малом контуре, поставить его вне зависимости от работы или простоя рабочих контуров. В целом это приводит к сбалансированной работе каждого из участков системы отопления, к плавному, не подверженному скачкам давления и температуры функционированию котельного оборудования и всей системы в целом.

к меню ↑

2.3 Как работает гидравлический разделитель

В принципе, возможны три режима функционирования гидравлического разделителя.

Описание режима работы гидрострелки
Это – практически идеальное, равновесное состояние системы.
Напор, созданный насосом малого контура котла равен суммарному напору всех контуров отопления (Q1 = Q2).
Температура на входе и выходе подачи равны (t1 = t3).
Аналогичная ситуация и на патрубках «обратки» (t2 = t4).
Вертикальное перемещение теплоносителя минимально или даже вовсе отсутствует.
На практике такая ситуация если и встречается, то крайне редко, эпизодически, так как параметры работы контуров отопления имеют тенденцию к периодическому изменению.
Ситуация вторая.
Суммарный расход теплоносителя в контурах отопления превышает аналогичный показатель насоса котла (Q1 < Q2).
По сути, можно охарактеризовать так, что «спрос» на воду превышает то, что может «предложить» котел.
Ситуация достаточно часто встречающаяся, когда одновременно задействовано большинство контуров.
В этом случае образуется вертикальный восходящий поток от патрубка обратки большого контура к патрубку подачи. Перемещаясь вверх, вертикальный поток перемешивается с горячим теплоносителем, поступающим от котла.
Температурный режим: t1 > t3, t2 = t4.
Ситуация диаметрально противоположная – расход в малом контуре (не изменяясь номинально) стал выше, чем суммарно в контурах отопления (Q1 > Q2).
«Предложение» превысило «спрос» на теплоноситель.
Типичные причины такой ситуации:
– срабатывание термостатической аппаратуры на контурах отопления или на бойлере косвенного нагрева, временно выключающей подачу теплоносителя.
– временное полное отключение одного или нескольких контуров из-за невостребованности в отоплении тех или иных помещений.
– временный вывод из эксплуатации контуров для проведения ремонтных или профилактических работ.
– запуск котельного оборудования для прогрева, с постепенным ступенчатым подключением рабочих контуров.
Ничего критичного не происходит – контур котла работает в большей части «на себя», перекачивая основной объем теплоносителя по малому кругу.
В самой гидрострелке образуется вертикальный нисходящий поток, от подачи к «обратке».
Температурный режим: t1 = t3, t2 > t4.
При таком режиме работы температура в «обратке» достаточно быстро доходит до порога срабатывания автоматического отключения котельного оборудования, чем достигается рациональное использование топлива.

Гидравлический разделитель может выполнить еще ряд полезных функций.

  • Прежде всего – обещанное замечание про систему отопления не самого разветвленного типа. Гидрострелка может стать полезным, а иногда даже – и обязательным элементом в том случае, если теплообменник котла изготовлен из чугуна.

к меню ↑

2.4 Откуда берутся сложности

Сама гидрострелка хоть и проста на вид, но не столь дешева. Не в гаражном, а в фирменном исполнении — 250$. А ее применение еще влечет и ее обвязку (фитинги, сливы, краны), что под 100$. А с установкой все это вместе уже целых 400 $. Действительно не дешевый получается кусок трубы в фирменном исполнении.

Но этого мало. Если простую систему, под соусом «установка полезнейшей гидрострелки», преобразовать в сложную, и напичкать автоматикой (примерно как на схеме ниже), т.е. вынести из под насоса котла 3 контура (бойлер, радиаторы, теплые полы) и обеспечить каждый своей насосной группой и подключить это все к фирменному коллектору с этим устройством, и установить контроллер автоматики, то все это вместе может потянуть на целых 2500$. Вот мы и добрались до золотого дна «установщиков радиаторов».

И за что же нужно выкинуть такую сумму? Оказывается, что не за что, так как в подавляющем большинстве случаев гидрострелка в системе отопления не нужна, и никакой особой роли не играет. Необходима она лишь в действительно сложных системах отопления, с множеством контуров отходящих от основной магистрали, обеспеченных собственными насосами.

Чтобы каждый контур не сильно влиял на соседний, параллельный ему, необходимо подровнять давление между магистралями подачи и обратки. Вот тогда и применяют гидростерлку и все необходимые для ее работы аксессуары.

Подробней, зачем нужен гидравлический разделитель и какая его роль рассмотрим на схемах.

к меню ↑

2.5 Особенности применения гидрострелки

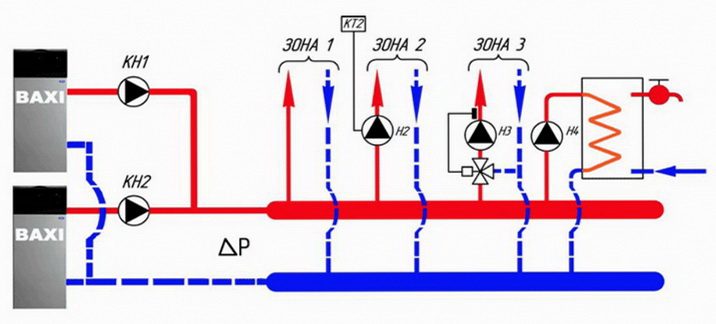

Рассмотрим схему отопления с несколькими насосами и с двумя котлами.


От подачи (красным) ответвляются контур радиаторов, контур теплых полов, контур водяного бойлера (теплоноситель отопления греет воду для бытовых нужд), может быть еще контур для отопления других удаленных помещений – этажей, оранжереи, гаража, сауны, другого дома…

Теперь видно, что насосы на этих контурах нужны разные. Длины этих контуров и их сопротивление разное…. Если включается мощный насос в одном контуре, то он изменит давление на границах параллельного контура, хотим мы этого или не хотим. Он может уменьшить количество проходящего теплоносителя по соседнему контуру, остановить там движение или вообще опрокинуть струю. Из этого положение нужно как то выходить, что и указано на следующей схеме.


Теперь подача и обратка соединены возле котла гидрострелкой. А это значит, что давление в них выровнялось, и влияние насосов в контурах на соседние контуры сошло на нет. Мы получили стабильную систему.

Понятно, что через гидрострелку между подачей и обраткой начнет циркулировать жидкость. Движется она от подачи на обратку, т.е. котел частично замыкается сам на себя. Не вредно ли это? А не может ли теплоноситель поменять направление движения в другую сторону?

к меню ↑

2.6 «Особенные свойства»

Гидрострелке приписывают «чудесные» свойства в виде:
— «повышение КПД котла»;
— «оптимизация работы насосов с повышением их долговечности»;
— «очистка системы от мусора»;
— «увеличение моторесурса всей системы»;
— «нормализация работы гидравлического оборудования»;
— «температурная оптимизация коллекторов, при интегральном подключении забора с улучшением всех связующих составляющих системы и встроенных контуров, для оптимального прогрева органики инфракрасным облучением»;
— «снятие порчи с жильцов», — и пр.
Все это являются или рекламной выдумкой, не имеющей ничего общего с реальностью, или тиражированием в свободной интерпретации ранее выдуманной нелепости. Следование некоторым утверждениям может нанести вред системе. Гидравлический разделитель нужен лишь для выравнивания давлений между подачей и обраткой в сложных системах.

к меню ↑

2.7 Нужна ли гидрострелка для конденсационного котла?

Поскольку конденсационные котлы предназначены для работы в низкотемпературном режиме, а их теплообменники устойчивы к коррозии, то для простой системы с одним бытовым котлом малой мощности — нет. Впрочем, это не отменяет того факта, что если ваша система попадает под перечень систем где

к меню ↑

2.8 Нужна ли гидрострелка для напольного котла?

Если речь идёт о твердотопливном котле, особенно о котле с чугунным теплообменником — обязательно. Это сохранит в целостности теплообменник, исключив риск его повреждения от попадания холодной воды. В противном случае от теплового удара теплообменник пойдёт трещинами. На вопрос «нужна-ли гидрострелка для твердотопливного котла» — ответ «Да».

Если речь идёт о газовом котле, то тоже нужна. Поскольку напольные газовые котлы, как правило, относятся к котлам высокой мощности (более 50 кВт).

к меню ↑

2.9 Нужна ли гидрострелка для настенного котла?

Если это одно или двухконтурный котёл, единственный в системе с радиаторным отоплением — нет. В системе отопления с одним насосом просто нечего балансировать. Риск разрушения теплообменника от теплового удара исключён из-за малой мощности, её модуляции, системы встроенной автоматики и полного прекращения нагрева даже в случае отключения насоса.

Касательно электрических котлов — у них просто нет теплообменника в привычном смысле, там используются блоки ТЭНов. Электрические котлы наиболее часто устанавливаются в современных многоквартирных домах, где система отопления в силу своих размеров не может быть достаточно усложнена.

Данный материал не является исчерпывающим и не может учитывать все ньюансы для каждого отдельного случая. Если у вас возник вопрос по монтажу гидрострелки применительно к планируемой вами системе отопления обращайтесь по телефону 067 246 7407. Специалисты компании Винтерм помогут с грамотным инженерным решением, подбором оборудования, проектом и монтажом систем отопления и водоснабжения.

к меню ↑

3 Как подобрать параметры

Подбирается гидравлический разделитель с учетом максимально возможной скорости потока теплоносителя. Дело в том, что при высокой скорости движения жидкости по трубам она начинает шуметь. Чтобы не было этого эффекта, максимальная скорость принимается равной 0,2 м/с.

Какие параметры нужны для гидроразделителя
Параметры, нужные для гидроразделителя

к меню ↑

3.1 По максимальному потоку теплоносителя

Чтобы рассчитать диаметр гидрострелки по этому методу, единственное, что нужно знать — это максимальный поток теплоносителя, который возможен в системе и диаметр патрубков. С патрубками все просто — вы же знаете, какой трубой будете делать разводку. Максимальный поток, который может обеспечить котел, мы знаем (есть в технических характеристиках), а расход по контурам зависит от их размера/объема и определяется при подборе контурных насосов. Расход на все контуры складывается, сравнивается с мощностью котлового насоса. Большая величина подставляется в формулу для расчета объема гидрострелки.

Формула расчета диаметра гидравлического разделителя для системы отопления в зависимости от максимального потока теплоносителя
Формула расчета диаметра гидравлического разделителя для системы отопления в зависимости от максимального потока теплоносителя

Приведем пример. Пусть максимальный расход в системе 7,6 куб/час. Допустимая максимальная скорость берется стандартная — 0,2 м/с, диаметр патрубков 6,3 см (трубы на 2,5 дюйма). В этом случае получаем: 18,9 * √ 7,6/0,2 = 18,9 * √38 = 18,9 * 6,16 = 116,424 мм. Если округлить, получаем, что диаметр гидрострелки должен быть 116 мм.

к меню ↑

3.2 По максимальной мощности котла

Второй способ — подбор гидравлической стрелки по мощности котла. Оценка будет приблизительной, но ей можно доверять. Нужна будет мощность котла и разница температур теплоносителя в подающем и обратном трубопроводе.

Расчет гидрострелки по мощности котла
Расчет гидрострелки по мощности котла

Расчет также несложный. Пусть максимальная мощность котла — 50 кВт, дельта температур — 10°C, диаметры патрубков такие же — 6,3 см. Подставив цифры, получаем — 18,9 * √ 50 / 0,2 * 10 = 18,9 * √ 25 = 18,9* 5 = 94,5 мм. Округлив, получаем диаметр гидрострелки 95 мм.

к меню ↑

3.3 Как найти длину гидрострелки

С диаметром гидроразделителя для отопления определились, но надо знать еще и длину. Ее подбирают в зависимости от диаметра подключаемых патрубков. Есть два вида гидрострелок для отопления — с отводами, расположенными один напротив другого и с чередующимися патрубками (располагаются со сдвигом один относительно другого).

Как определить длину гидрострелки из круглой трубы
Определяем длину гидрострелки из круглой трубы

Рассчитать длину в этом случае легко — в первом случае это 12d, во втором — 13d. Для средних систем можно и диаметр подобрать в зависимости от патрубков — 3*d. Как видите, ничего сложного. Рассчитать можно самостоятельно.

к меню ↑

3.4 Разделение гидравлических потоков

Гидрострелку для отопления чаще называют гидравлическим разделителем. Отсюда становится понятным, что эта система предназначена для внедрения в схемы отопления.

В отоплении предполагается использование нескольких контуров, например, таких как:

  • линии с группами радиаторов;
  • система тёплого пола;
  • горячее водоснабжение через бойлер.

При отсутствии гидрострелки для такой системы отопления придётся либо делать тщательно просчитанный проект каждого контура, либо оснащать каждый контур индивидуальным циркуляционным насосом.

Но даже в этих случаях нет полной уверенности достижения оптимального баланса.

Схема гидравлического разделителя
Примерно такой можно рассматривать классическую конструкцию гидравлических разделителей, сделанных на базе круглых или прямоугольных труб. Простое, но эффективное решение, кардинально меняющее состояние отопительной системы с участием котла

Между тем решается задача просто. Необходимо всего лишь применить гидравлический разделитель в схеме – гидрострелку. Таким образом, все входящие в систему контуры будут оптимально разделены без риска гидравлических потерь в каждом из них.

Гидрострелка – название «обиходное». Правильному наименованию соответствует определение – «гидравлический разделитель». С конструктивной точки зрения устройство выглядит куском обычной полой трубы (круглого, прямоугольного сечений).

Оба торцевых среза трубы заглушены металлическими блинами, а по разным сторонам корпуса имеются входные/выходные патрубки (по паре на каждой стороне).

Конструкция классической гидрострелки
Натуральный вид изделий – гидравлических стрелок, выполненных из трубы прямоугольного сечения и круглой. Оба варианта показывают высокую эффективность. Однако гидрострелки на базе круглых труб всё-таки рассматриваются более предпочтительным вариантом

Традиционно завершение монтажных работ по устройству системы отопления является началом следующего процесса – тестирования. Созданная конструкция сантехники заполняется водой (Т = 5 – 15°С), после чего запускается отопительный котёл.

До того момента, пока теплоноситель не прогрет до требуемой температуры (заданной программой котла), водяной поток «крутится» циркуляционным насосом первичного контура. Циркуляционные насосы второстепенных контуров не подключены. Теплоноситель направлен по гидрострелке от горячей стороны к холодной (Q1 > Q2).

При условии достижения теплоносителем заданной температуры, активируются второстепенные контуры системы отопления. Потоки теплоносителя основного и второстепенных контуров выравниваются. Гидрострелка в таких условиях функционирует только как фильтр и отводчик воздуха (Q1 = Q2).

Схема работы гидрострелки
Функциональная схема действия классической гидравлической стрелки для трёх разных режимов работы котла. Схема наглядно указывает распределение тепловых потоков для каждого отдельно взятого режима работы котельного оборудования

Если какая-то часть (например, контур теплых полов) отопительной системы достигает заданной точки прогрева, отбор теплоносителя второстепенным контуром временно прекращается. Циркуляционный насос отключается автоматикой, а поток воды направляется через гидрострелку от холодной стороны на горячую (Q1 < Q2).

к меню ↑

3.5 Расчётные параметры гидрострелки

Главным опорным параметром для расчёта является скорость теплоносителя на участке вертикального движения внутри гидрострелки. Обычно рекомендуемое значение не более 0,1 м/сек, при любом из двух условий (Q1 = Q2 или Q1 < Q2).

Малая величина скорости обусловлена вполне разумными выводами. При такой скорости находящийся в составе водяного потока мусор (шлам, песок, известняк и т.п.) успевает оседать на дно трубы гидрострелки. К тому же за счёт низкой скорости успевает формироваться необходимый температурный напор.

Методы расчёта системы гидрострелки
Два конструктивных вида гидрострелок, на которые обычно проводятся расчёты: 1 – по трём диаметрам; 2 – по чередованию патрубков. Независимо от принятия той или иной методики, базовые параметры расчётов всегда типичные – расход теплоносителя по контурам и параметр скорости

Малая скорость передачи теплоносителя способствует лучшему отделению воздуха от воды для последующего вывода через воздухоотводчик гидравлической системы разделения. В общем, стандартный параметр выбран с учётом всех значимых факторов.

Для расчётов часто используется так называемая методика трёх диаметров и чередующихся патрубков. Здесь конечный расчётный параметр – значение диаметра разделителя.

Исходя из полученного значения, вычисляются все иные требуемые значения. Однако чтобы узнать размер диаметра гидроразделителя, нужны данные:

  • по расходу на первом контуре (Q1);
  • по расходу на второстепенном контуре (Q2);
  • скорость вертикального тока воды по гидрострелке (V).

По сути, эти данные для расчёта всегда имеются.

К примеру, расход на первом контуре составляет 50 л/мин. (из технической характеристики насоса 1). Расход на втором контуре равен 100 л/мин. (из технической характеристики насоса 2). Значение диаметра гидрострелки вычисляется формулой:

Формула расчёта гидрострелки
Формула для расчёта диаметра трубы гидрострелки в зависимости от параметров расхода теплоносителя (расход по характеристикам насоса) и скорости вертикального протока

где: Q – разница расходов Q1 и Q2; V – скорость вертикального протока внутри стрелки (0,1 м/сек.), π – постоянная величина 3,14.

Между тем диаметр гидравлического разделителя (условный) допустимо выбирать, пользуясь таблицей примерных стандартных величин.

Величина мощности котла, кВт Входной патрубок, мм Диаметр гидрострелки, мм
70 32 100
40 25 80
25 20 65
15 15 50

Параметр высоты для устройства разделения тепловых потоков не критичен. Фактически высоту трубы можно брать любую, но с учётом уровней подвода входящих/исходящих трубопроводов.

к меню ↑

3.6 Схемное решение по сдвигу патрубков

Классический вариант гидравлического разделителя предполагает создание патрубков симметрично расположенных относительно один другого. Однако практикуется также схемный вариант несколько иной конфигурации, где патрубки располагаются несимметрично. Что это даёт?

Смещение патрубков
Схема изготовления гидравлического разделителя, в котором патрубки вторичного контура несколько смещены относительно патрубков первичного контура. По мнению изобретателей (и доказано практикой), этот вариант видится более продуктивным по фильтрации частиц и отделению воздуха

Как показывает практическое применение несимметричных схем, в этом случае происходит более эффективное отделение воздуха, а также достигается лучшая фильтрация (отстой) взвешенных частиц, присутствующих в теплоносителе.

к меню ↑

3.7 Количество соединений на гидрострелке

Классическая схемотехника определяет подвод четырёх трубопроводов на конструкцию гидравлического разделителя. Отсюда неизбежно появляется вопрос о возможности увеличения числа входов/выходов. В принципе, такой конструктивный подход не исключается. Однако эффективность схемы снижается с увеличением числа подводов/отводов.

Рассмотрим возможный вариант с большим количеством патрубков в отличие от классики и сделаем анализ работы гидравлической разделительной системы для таких условий монтажа.

Схема многотрубной гидрострелки
Схема разделителя многоканального распределения тепловых потоков. Этот вариант позволяет обслуживать более объёмные системы, но при условии возрастания количества патрубков более четырёх, эффективность системы в целом резко снижается

В данном случае тепловой поток Q1 полностью поглощается тепловым потоком Q2 для состояния системы, когда величина расхода для этих потоков фактически равноценна:

Q1=Q2.

В том же состоянии системы тепловой поток Q3 по значению температуры приблизительно равен средним значениям Тср., протекающим по линиям обратки (Q6, Q7, Q8). В то же время отмечается незначительная разница температур в линиях с Q3 и Q4.

Если тепловой поток Q1 становится равным по тепловой составляющей Q2+Q3, отмечается распределение температурного напора в следующей зависимости:

Т1=Т2, Т4=Т5,

тогда как

Т3= Т1+Т5/2.

Если же тепловой поток Q1 становится равным сумме тепла всех остальных потоков Q2, Q3, Q4, в таком состоянии уравниваются все четыре температурных напора (Т1=Т2=Т3=Т4).

Вариант многотрубной гидрострелки
Многоканальная разделительная система на четыре входа/четыре выхода, довольно часто применяемая на практике. Для обслуживания отопительных систем частного хозяйства такое решение вполне удовлетворяет по технологическим параметрам и стабилизации работы котла

При таком положении дел на многоканальных системах (более четырёх) отмечаются следующие факторы, оказывающие негативное влияние на работу устройства в целом:

  • сокращается естественная конвекция внутри гидравлического разделителя;
  • снижается эффект естественного смешивания подачи с обраткой;
  • общая эффективность системы стремится к нулю.

Получается, что отход от классической схемы с увеличением числа отводных патрубков практически полностью нивелирует рабочее свойство, каким должна обладать гирострелка.

к меню ↑

3.8 О сепарационных коллекторах

Напоследок кратко коснёмся темы многовыводных гидрострелок, также известных как сепколлы. По сути своей это коллекторная группа, в которой подающий и возвратный разветвитель объединены разделителем. Такого рода устройства крайне полезны при согласовании работы нескольких контуров отопления с разной нормой расхода и температурой теплоносителя.

Сепарационный коллектор вертикального монтажа позволяет обеспечить градиент температур в выходных патрубках за счёт смешивания порций теплоносителя. Это делает возможным прямое подключение, к примеру, бойлера косвенного нагрева, радиаторной группы и петель тёплого пола без смесительной группы: разница температур между соседними выводами сепколла будет естественным образом поддерживаться в пределах 10–15 °С в зависимости от режима циркуляции. Однако стоит помнить, что такой эффект возможен только если возвратный патрубок генераторной части расположен выше возвратных отводов потребителей.

В качестве итога дадим важную рекомендацию. Для большинства бытовых систем отопления мощностью до 100 кВт установка гидравлического разделителя не требуется.

Гораздо более правильным решением будет подобрать производительность циркуляционных насосов и согласовать их работу, а для защиты котла от температурного шока связать магистрали трубкой-байпасом.

Если же проектная либо монтажная организация настаивают на установке гидрострелки, это решение обязательно должно обосновываться технологически. опубликовано econet.ru  Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

к меню ↑

3.9 Схема обвязки с котлом

Чтобы понять, как работает гидрострелка в системе отопления с несколькими контурами, мы предлагаем изучить схему ее обвязки с котлом, представленную ниже:

Теперь оба коллектора связаны между собой перемычкой, уравнивающей давление в подающей и обратной магистрали. Благодаря этому в каждый контур поступит столько теплоносителя, сколько нужно

При этом важно обеспечить такой же расход теплоносителя со стороны теплогенератора, иначе его температура на стороне потребителей может стать недопустимо низкой

Гидрострелка для отопления: разбираемся, зачем она нужна и принцип работы

В интернете очень популярна схема гидрострелки (показана выше), изображающая 3 рабочих режима:

  • суммарный расход теплоносителя в контурах потребителей и со стороны котла одинаков;
  • отопительные ветви отбирают большее количество воды, чем ее обращается в котловом контуре;
  • расход в кольце со стороны теплогенератора больше.

В действительности у гидрострелки режим работы один-единственный, он изображен на схеме под номером 3. Добиться идеального режима (№1) невозможно, так как гидравлическое сопротивление ветвей потребителей все время меняется из-за работы термостатов, да и подобрать так точно насосы нереально. По схеме №2 действовать нельзя, потому что тогда большая часть теплоносителя станет обращаться по кругу со стороны потребителей.

Это приведет к понижению температуры в системе отопления, ведь со стороны котла в гидрострелке будет подмешиваться мало горячей воды. Чтобы поднять эту температуру, придется выводить теплогенератор на максимальный режим, что не способствует стабильной работе системы в целом. Остается вариант №3, при котором в коллекторы идет достаточное количество воды требуемой температуры. А уж понизить ее в контурах – задача трехходовых клапанов.

Функция гидрострелки в системе отопления лишь одна – создание зоны с нулевым давлением, откуда смогут отбирать теплоноситель любое число потребителей. Главное, — обеспечить необходимый расход со стороны источника тепла. Для этого реальная производительность котлового насоса должна быть немного больше суммы расходов на всех ветвях потребителей. Подробнее обо всех нюансах рассказано и показано на видео:



к меню ↑

3.10 Альтернативные режимы работы гидрострелки

Несмотря на то, что правильным принципом работы гидрострелки является только способ, описанный выше, нужно учитывать, что существует техническая возможность использовать и альтернативу.

Одна из них – это когда котел работает уравновешенно, отдает тепла столько же, сколько идет на обратку. Но это условие подобно сферическому коню в вакууме, так как полная тождественность значений Q1 (контур котла) и Q2 (контур потребителя) достигается крайне редко и на очень небольшие сроки. Так что всерьез строить работу на этом режиме нельзя.

Второй режим работы гидрострелки несет в себе угрозу и его следует всячески избегать.

Он строится на том, что котел отдает тепла меньше, чем требуется потребителю, и в этом случае часть тепла из обратки по гидроразделителю уходит обратно в контур потребления, что не идет на пользу ни системе, ни потребителям.

Минусы очевидны – обратка в котел идет с пониженными температурными значениями, то есть котел фактически остужается при получении обратного теплоносителя, что запрещено по всем стандартам, ГОСТам и даже здравому смыслу, так как итоговая мощность, отдаваемая в контур потребления, становится меньше и желаемый результат не достигается.

к меню ↑

4 Роль гидрострелки в современных отопительных системах

Дабы выяснить, что собой представляет гидрострелка и какие функции она выполняет, вначале ознакомимся с особенностями работы индивидуальных отопительных систем.

Гидрострелка для отопления: разбираемся, зачем она нужна и принцип работы

к меню ↑

4.1 Простой вариант

Самый простой вариант отопительной системы, оборудованной циркуляционным насосом, будет выглядеть примерно следующим образом.

Безусловно, данная схема существенно упрощена, поскольку многие элементы сети в ней (к примеру, группа безопасности) попросту не показаны, чтобы «облегчить» картинку для восприятия. Итак, на схеме вы можете увидеть, прежде всего, отопительный котел, благодаря которому и нагревается рабочая жидкость. Также виден циркуляционный насос, посредством которого жидкость движется по подающему (красному) трубопроводу и так называемой «обратке». Что характерно, такой насос может устанавливаться как в трубопровод, так и непосредственно в котел (последний вариант присущ больше приборам настенного типа).

Гидрострелка для отопления: разбираемся, зачем она нужна и принцип работы

Если насос грамотно подобран в плане давления и производительности, то его одного будет вполне достаточно для одноконтурной системы, следовательно, нет никакой необходимости в использовании иных вспомогательных устройств.

к меню ↑

4.2 Более сложный вариант

Если площадь дома достаточно большая, то представленной выше схемы для него будет явно недостаточно. В таких случаях применяется сразу несколько отопительных контуров, поэтому схема будет выглядеть несколько по-другому.

Гидрострелка для отопления: разбираемся, зачем она нужна и принцип работы

Здесь мы видим, что посредством насоса рабочая жидкость поступает в коллектор, а оттуда уже передается на несколько отопительных контуров. К последним можно отнести следующие элементы.

  1. Контур высокой температуры (или несколько), в котором имеются коллекторы или же обычные батареи.
  2. Системы ГВС, оснащенные бойлером косвенного нагрева. Требования к перемещению рабочей жидкости здесь особенные, поскольку температура подогрева воды в большинстве случаев регулируется изменением расхода жидкости, проходящей через бойлер.
  3. Теплые полы. Да, температура рабочей жидкости для них должна быть на порядок ниже, поэтому и используются особые термостатические устройства. Тем более что контуры теплого пола имеют длину, существенно превышающую стандартную разводку.

Вполне очевидно, что один циркуляционный насос с такого рода нагрузками не справится. Безусловно, сегодня продаются высокопроизводительные модели повышенной мощности, способные создавать достаточно высокое давление, однако стоит подумать и о самом отопительном приборе – его возможности, увы, не безграничны. Дело в том, что элементы котла изначально предназначаются на определенные показатели напора и производительности. И данные показатели превышать не стоит, поскольку это чревато поломкой дорогостоящей отопительной установки.

Гидрострелка для отопления: разбираемся, зачем она нужна и принцип работы

к меню ↑

5 Купить или сделать своими руками?

Как говорили, готовая гидрострелка для отопления стоит немало — 200-300$ в зависимости от производителя. Чтобы снизить затраты, возникает закономерное желание сделать ее самостоятельно. Если варить умеете, никаких проблем — купили материалы и сделали. Но при этом надо учесть следующие моменты:

  • Резьба на сгонах должна быть хорошо прорезанной и симметричной.
  • Стенки отводов одинаковой толщины.

Качество самодельного изделия может быть
Качество самодельного изделия может быть «не очень»

Вроде, очевидные вещи. Но вы удивитесь, как сложно найти четыре нормальных сгона с нормально сделанной резьбой. Далее, все сварные швы должны быть качественными — система будет работать под давлением. Сгоны приварены строго перпендикулярно к поверхности, на нужном расстоянии. В общем, не такая простая это задача.

Если сами пользоваться сварочным аппаратом не умеете, придется искать исполнителя. Найти его совсем непросто: либо дорого просят за услуги, либо качество работы, мягко говоря, «не очень». В общем, многие решают купить гидрострелку, несмотря на немалую стоимость. Тем более, в последнее время, отечественные производители делают не хуже, но намного дешевле.

к меню ↑

6 Как правильно подключить гидроразделитель

Простейшая схема подключения гидрострелки в системе отопления следующая:

  • Котел имеет два отвода на подачу и обратку теплоносителя.
  • На подающий трубопровод, устанавливается циркуляционный насос. Сразу после насоса, устанавливается разделитель, образующий малый контур отопления. Насос обеспечивает бесперебойное движение жидкости в гидравлическом разделителе.
  • Участок трубопровода между стрелкой и котлом на обратке, делят установкой обратного клапана в системе отопления, что предотвращает рециркуляцию.
  • Обвязка котла с гидрострелкой, для сложных систем отопления, предусматривает необходимость подключения коллекторов.

обвязка котлов отопления с радиаторами и теплыми полами через гидравлическую стрелку
схема монтажа отопления с настенным котлом и солнечными коллекторами через гидроразделитель
схема обвязки с твердотопливным и газовым котлами, тепловым насосом и солнечными коллекторами с использованием гидрострелки
Движение воды в гидрострелке, происходит принудительным способом. Давление нагнетает установленный циркуляционный насос. В открытой системе отопления, разделитель не будет работать.вертикальная гидрострелка заводского изготовления

к меню ↑

6.1 Схема подключения и монтаж

Гидравлическая стрелка имеет схему подключения, столь же простую, как и собственное устройство. Большая часть правил относится не столько к подключению, сколько к расчёту пропускной способности и расположению выводов. Тем не менее, знание полной информации позволит провести монтаж корректно, а также убедиться в пригодности выбранной гидрострелки для её установки в конкретную систему отопления.

Первое, что нужно чётко усвоить — гидрострелка будет работать только в системах отопления с принудительной циркуляцией. При этом насосов в системе должно быть как минимум два: один в контуре генерационной части, и хотя бы один в потребительской. При прочих условиях гидравлический разделитель будет играть роль шунта с нулевым сопротивлением и, соответственно, закоротит собой всю систему.

Гидрострелка для отопления: принцип работы и назначение

Пример схемы подключения гидрострелки: 1 — котёл отопления; 2 — группа безопасности котла; 3 — расширительный бак; 4 — циркуляционный насос; 5 — гидравлический разделитель; 6 — автоматический воздухоотводчик; 7 — запорные вентили; 8 — кран слива; 9 — контур № 1 бойлер косвенного нагрева; 10 — контур № 2 радиаторы отопления; 11 — трёхходовой кран с электроприводом; 12 — контур № 3 тёплый пол

Следующий аспект — размеры гидрострелки, диаметр и расположение выводов. В общем случае диаметр колбы определяется исходя из наибольшего расчётного протока в магистрали. За максимум может приниматься расход теплоносителя либо в генерационной, либо в потребительской части системы отопления согласно данным гидравлического расчёта.

Зависимость диаметра колбы разделителя от протока описывается соотношением расхода к скорости протока теплоносителя через колбу. Последний параметр фиксированный и, в зависимости от мощности котельной установки, может варьироваться от 0,1 до 0,25 м/с. Частное, полученное при вычислении указанного соотношения, нужно умножить на поправочный коэффициент 18,8.

Гидрострелка для отопления: принцип работы и назначение

Диаметр патрубков подключения должен составлять 1/3 от диаметра колбы. При этом вводные патрубки располагаются от верха и низа колбы, а также друг от друга на расстоянии, равном диаметру колбы. В свою очередь выходные патрубки располагаются так, чтобы их оси были смещены относительно осей вводов на два собственных диаметра. Описанными закономерностями определяется общая высота корпуса гидрострелки.

Гидрострелка подключается к прямому и возвратному магистральному трубопроводам котла или нескольких котлов. Разумеется, при подключении гидрострелки не должно быть и намёка на сужение условного прохода. Это правило вынуждает использовать в обвязке котла и при подключении коллектора трубы с очень значительным условным проходом, что несколько осложняет вопрос оптимизации компоновки оборудования котельной и повышает материалоёмкость обвязки.

к меню ↑

6.2 Схема изготовления гидрострелки с коллектором

Прежде чем купить гидрострелку или приступить к ее изготовлению своими руками, не помешает изучить устройство данного элемента. Оно очень простое: полая труба круглого или прямоугольного сечения снабжена несколькими патрубками с разных сторон для присоединения к отопительной сети. Причем патрубки для подключения подачи расположены, как правило, в верхней части трубы, а обратки – в нижней.

конструкция гидрострелки

Примечание. Указанный способ подключения актуален при вертикальном монтаже гидрострелки. В то же время ее можно устанавливать и в горизонтальном положении.

гидравлический разделитель с коллектором в системе отопления
Чаще всего для отопления применяется гидравлический разделитель, чье устройство предусматривает установку коллектора. Они даже продаются одним комплектом, а изготавливаются из таких материалов:

  • низкоуглеродистая сталь;
  • нержавеющая сталь;
  • из полипропилена.

Существуют и более сложные модели, оборудованные не только воздухоотводчиком и сливным штуцером, но и гильзами для присоединения контрольных приборов и датчиков, а также различными сеточками и пластинами. Они служат для очистки теплоносителя и разделения потоков. Подобная гидрострелка, чье устройство изображено на чертеже, имеет приличную стоимость и требует периодического обслуживания:

схема гидрострелки
Среди домашних мастеров принято делать гидрострелку из металлической трубы, но в силу немалой популярности и дешевизны полипропилена эта тенденция меняется. Ведь даже изготовленный из ППР элемент вместе с коллектором стоит немалых денег. Поэтому все чаще люди предпочитают сделать разделитель из полипропилена в домашних условиях, чем покупать его в магазине. Для этого нужна ППР труба соответствующего диаметра, тройники по числу будущих патрубков и 2 заглушки.

сварочный аппарат для изготовления разделителя
Поскольку диаметр трубы для изготовления гидрострелки довольно велик, то потребуется приобрести к сварочному аппарату соответствующую насадку, а при пайке выдержать достаточный промежуток времени. В принципе, сложного ничего нет, тройники соединяются между собой отрезками труб, а с торцов ставятся заглушки. Другое дело, что подобный разделитель может выглядеть не очень эстетично, да и не во всякой системе его можно эксплуатировать.

коллектор из полипропилена
Дело в том, что теплогенераторы на твердом топливе часто могут выходить на максимальный режим работы, при котором температура воды близка к 90—95 °С. Конечно, полипропилен ее выдержит, но в нештатной ситуации (например, когда отключат электричество) температура на подаче может резко подскочить и до 130 °С. Это случается из-за инертности твердотопливных котлов, поэтому вся обвязка к ним, включая гидрострелку, должны быть металлическими. Иначе вас ждут плачевные последствия, как на фото:

ошибки при монтаже гидростелки из полипропилена

к меню ↑

6.3 В чём плюсы и минусы использования гидроразделителя

Несмотря на встречающееся мнение, гидроразделитель, это неотъемлемое условие для длительной и бесперебойной работы системы отопления с несколькими контурами. Одна из главных особенностей и функций устройства, нивелирование давления между контурами.

Работа гидравлического разделителя в системе с естественной циркуляцией, теоретически возможна, но теряет свой смысл. Основное применение приходится на разводку закрытого типа с принудительным движением теплоносителя.

Преимущества гидрострелки в отопительной системе

Установка гидроразделителя решает несколько проблем системы отопления:

  • Нивелирование давления в контурах отопления. В системах с несколькими подающими трубопроводами, тяжело достичь одинаковых параметров скорости циркуляции теплоносителя. Циркуляционные насосы имеют разную производительность и скорость движения. При одновременном включении всех контуров отопления, некоторые из них могут полностью прекратить работать из-за недостаточного давления.
    После попадания вовнутрь гидравлического разделителя, происходит потеря давления, нивелирование параметров, что приводит к равномерному распределению тепловых потоков. Регулировка гидрострелки осуществляется автоматически, по мере включения и выключения циркуляционного оборудования датчиками.
  • Снижение разницы температур – гидроразделитель выполняет функцию первичного контура обогрева. По нему циркулирует теплоноситель до тех пор, пока не достигнет необходимой температуры нагрева.
  • Дополнительные функции – ёмкость выполняет задачи отстойника, фильтра грубой очистки и воздухоотводчика.

Недостатки гидравлической стрелки

  1. Первый и самый главный недостаток гидроразделителя в том, что большинство из его функций, выполняют другие узлы, уже установленные в систему. После подключения группы безопасности, задачей стрелки остается только нивелирование давления и температуры на подающем и обратном трубопроводе.
  2. смонтированная гидрострелка
    Второй недостаток – увеличение сопротивления при циркуляции теплоносителя, после установки гидравлического разделителя. Последствие монтажа модуля – снижение равномерности прогрева трубопровода, необходимость в постоянном использовании циркуляционного насоса. Без нагнетания давления в системе отопления, котел перестает работать. Соответственно, система обогрева становится энергозависимой и требует подключения источника бесперебойного питания.
  3. Высокая стоимость устройства – самые простые модули, обойдутся, начиная от 11 тыс. руб. Для двухэтажного здания площадью около 200 м², потребуется приобрести стрелку за 60-80 тыс. руб. Гидравлический разделитель для промышленного применения, обойдется уже в 125-250 тыс. руб.

При этом, существующая типичная схема изготовления разделителя показывает, что, в сущности – это простое устройство, не имеющее сложного функционала с минимальным значением в системе отопления. Не удивительно, что достаточно многие отечественные потребители, отказываются от покупки фирменных устройство в пользу изготовления кустарных аналогов.

В пользу покупки гидроразделителя, есть несколько доводов: это требование гарантийного обслуживания некоторых моделей котлов, многоконтурная система отопления сложного типа, не будет работать без разделителя.

к меню ↑

7 Видео: наглядная демонстрация работы гидрострелки в системе отопления

к меню ↑

8 Дополнительные возможности и мифы

Есть мнение, что конструкция гидрострелки позволяет также выполнять такие задачи:

  • Защита котла от теплового удара
  • Увеличение долговечности системы отопления
  • Повышает коэффициент полезного действия (КПД) котла

Однако независимые специалисты утверждают, что это только сказки для увеличения продаж.

При этом дополнительные опции все-таки есть, это дополнительная защита от грязи, воздухоотведение, защита котла от обратки с пониженной температурой.

Рассчитайте утепление своего дома

Перейти к расчёту
Adblock
detector
