Газовая котельная в частном доме своими руками: требования 2021 и необходимое оборудование

Назначение котельной

Котельную в частном доме иногда называют «топочной» либо «бойлерной». В помещении устанавливают теплогенератор для отопления и снабжения жильцов горячей водой. Агрегаты имеют один или два нагревательных контура. Первый вид оборудования предназначен для обогрева, второй — совмещает сразу обе функции. полезную статью про газовое отопление частного дома подготовленную нашими авторами.

При мощности оборудования до 60 кВт выделять отдельное помещение под котельную не требуется. Это разрешено нормативом. Котел можно разместить на кухне, если соблюдены условия по вентиляции, остеклению и размерам комнаты.

Более мощные тепловые агрегаты устанавливают в специальных, оборудованных по требованиям СНиП, помещениях. Их проектирование желательно доверить профессионалам, которые учитывают все регламенты.

к меню ↑

Преимущества собственной котельной

Индивидуальная котельная обладает рядом преимуществ по сравнению с централизованной системой отопления:

  • отсутствие тепловых потерь при передаче тепла по магистралям;

  • возможность регулировки температуры;

  • самостоятельный выбор используемого топлива;

  • независимость от систем коммуникаций.

Собственная котельная позволяет не беспокоиться за температуру в доме в случае отключения подачи горячей воды, а также не зависеть от проведения плановых или аварийных работ соответствующими службами.

к меню ↑

Правила и нормы установки газового котла в частном доме

Выбор места установки газового котла зависит от его мощности:

  • при мощности до 60 кВт установка возможна на кухне (при соблюдении определенных требований);
  • от 60 кВт до 150 кВт — в отдельном помещении независимо от этажа (при условии использования природного газа их можно устанавливать в подвале и цокольном этаже в том числе);
  • от 150 кВт до 350 кВт — в отдельном помещении первого или цокольного этажа, в пристройке и отдельно стоящем здании.

Это не значит, что котел на 20 кВт нельзя установить в отдельной бойлерной. Можно, если хотите все системы жизнеобеспечения собрать в одном месте. Вот только к объему помещений есть требования. Минимальный размер котельной в частном доме должен быть:

  • для котлов мощностью до 30 кВт минимальный объем помещения (не площадь, а объем) должен быть 7,5 м3;
  • от 30 до 60 кВт — 13,5 м3;
  • от 60 до 200 кВт — 15 м3.

Только в случае установки газового котла в помещении кухни действуют другие нормативы — минимальный объем — 15 кубов, а высота потолков — не менее 2,5 м.

Вариант установки настенного газового котла - до стены не менее 10 см

Вариант установки настенного газового котла — до стены не менее 10 см

К каждому варианту помещений под газовую котельную предъявляются определенные требования. Часть из них — общие:

  • Любое помещение котельной в частном доме должно иметь естественное освещение. Причем площадь окон нормируется — на 1 м3 объема должно приходится не менее 0,03 м2 остекления. Обратите внимание — это размеры стекла. К тому же окно должно быть распашное, открываться наружу.
  • В окне должна быть форточка или фрамуга — для аварийного проветривания при утечке газа.
  • Обязательна вентиляция и удаление продуктов сгорание через дымоход. Выхлоп маломощного котла (до 30 кВт) можно вывести через стену.
  • К котельной любого типа должна быть подведена вода (подпитывать систему при необходимости) и канализация (сток теплоносителя).

Еще одно общее требование, которое появилось в последней версии СНиПа. При установке газового оборудования для ГВС и отопления мощностью свыше 60 кВт необходима система контроля загазованности, которая в случае сработки автоматически будет прекращать подачу газа.

При наличии бойлера и отопительного котла мощность их суммируется

При наличии бойлера и отопительного котла,при определении размеров котельной их мощность суммируется

Далее требования различаются в зависимости от типа бойлерной.

к меню ↑

Объем помещения котельной должен быть более 15 м3, но этого мало.

При переводе 15 м3 в площадь, это всего 5 м2, что недопустимо мало для размещения оборудования. Минимально требуется 8 м2 (24 м3).

к меню ↑

Котельную можно размещать в цоколе, подвале или на первом этаже.

На 2 этаже разместить котельную можно только в теории. На практике решение сложное, т.к. такая котельная обязательно должна находиться полностью над техническим помещением, например над гаражом. Но гвоздь в крышку этой замечательной идеи забивает пункт ниже.

к меню ↑

Нужно ли окно в котельной частного дома по нормам РБ?

Необходимость и размер окна в котельной частного дома регламентированы пунктом 21.12 изменения №7 к указанным выше санитарным нормам и правилам (СНиП) РБ.

В помещении с установленными газовыми котлами для проветривания обязательно нужно предусмотреть открывающееся окно, выходящее наружу (на улицу)минимальной площадью 0,25 м2.

Важно! Для котлов отопления с коаксиальным дымоходом и закрытой камерой сгорания наличие окна в топочном помещении не обязательно.

Коаксиальная дымоходная труба для газового котла выполнена по принципу «труба в трубе». Двухконтурная конструкция позволяет принудительно удалять продукты горения и засасывать нужное количество атмосферного воздуха в закрытую камеру сгорания отопительного аппарата с улицы.

к меню ↑

Запрещено располагать котельную рядом со спальнями.

Вы можете рискнуть и расположить помещение котельной через стенку от спальни, но это запрещено нормами.

к меню ↑

Эвакуационный путь из котельной на улице должен быть не более 12 м.

Эвакуационный путь может проходить через лестницу или коридор.

к меню ↑

Высота помещения не менее 2,2 м.

При этом высота от верха оборудования до потолка должна быть не менее 1 метра.

к меню ↑

Какие должны быть двери в котельной

Если это отдельное помещение в жилом доме, то двери ведущие из топочной должны быть огнеупорными. Это значит, что они должны сдерживать огонь на протяжении 15 минут. Под эти требования подходят только сделанные из металла. Фабричные или самодельные — не столь важно, лишь бы по параметрам подходили.

Если же в топочной сделан выход на улицу, тут должны стоять неукрепленные двери. Причем в СНиПе написано «слабо укрепленные». Это необходимо для того чтобы при взрыве коробку просто выдавило взрывной волной. Тогда энергия взрыва будет направлена на улицу, а не на стены дома. Второй плюс легко «выносимых» дверей — газ сможет свободно выходить.

Двери в котельную продаются сразу с решеткой в нижней части

Двери в котельную продаются сразу с решеткой в нижней части

Часто в проекте ставят дополнительное требование — наличие в нижней части двери забранного решеткой отверстия. Оно необходимо для обеспечения притока воздуха в помещение.

к меню ↑

Необходимые документы на котел

Сначала следует проверить, присутствуют ли у вас бумаги на газ:

  1. Контракт на поставку газа (в случае с отопительным котлом). Субпотребители могут выполнять монтаж только водогрейных котлов.
  2. Абсолютно все документы на газовый счетчик. Котел любого типа нельзя устанавливать без счетчика. Если последнего нет, то следует заняться его установкой и оформлением.

Теперь можно приобрести котел. Однако выполнять установку оборудования сразу после покупки ни в коем случае не стоит. Прежде всего следует:

Схема однотрубной системы отопления.

  • внести определенные изменения в техпаспорт дома; новый план должен включать каморку под котел (при этом должна быть обозначена котельная или топочная);
  • выполнить монтаж оборудования котла (помимо газовой системы); это можно осуществить, пока газовики готовят проект;
  • подать заявку на ввод в использование;
  • подать заявку в службу газа на проект и ТУ;
  • вызвать профессионала для выполнения газовой обвязки;
  • дождаться прихода инженера газовой службы, чтобы он все проверил и дал разрешение на открытие запорного газового котельного вентиля
к меню ↑

Вентиляция для котельной в частном доме

Как уже говорилось, расчет производительности вентиляции считается от объема помещения. Его надо умножить на 3, добавить около 30% на запас. Получим объем, который необходимо «прокачать» за час.

Например, помещение 3*3 м с высотой потолков 2,5 м. Объем 3*3*2,5=22,5 м3. Требуется трехкратный обмен: 22,5 м3 * 3 = 67,5 м3. Добавляем запас в 30% получаем 87,75 м3.

Для обеспечения естественной вентиляции в нижней части стены должно быть приточное отверстие, забранное решеткой. Вытяжная труб должна выходить через кровлю, возможен выход через стену в верхней ее части. Выводить вентиляционную трубу необходимо на одну высоту с дымовой.

Создание естественной вентиляции

Если дом отапливается котлом мощностью до 30 кВт, в домашних котельных достаточно обеспечить приток воздуха, создав канал в нижней части стены или двери. Им служит отверстие в стене диаметром 10-15 см.

Как создать канал в нижней части стены или двери:

  • в отверстие вставляется обрезок трубы из пластика или асбоцемента;
  • на него снаружи крепится защитная сетка, оберегающая от проникновения насекомых и пыли;
  • изнутри на канал желательно установить клапан обратной тяги;
  • приток воздуха обеспечивается через перекрытую решеткой нижнюю часть уличной двери;
  • вытяжной канал выводится через кровлю. Он представляет собой трубу того же диаметра, которая в верхней части оснащена защитной сеткой и зонтиком, предотвращающим попадание осадков;
  • приточное отверстие рекомендуется расположить неподалеку от топливника, в нижней части стены. В этом случае воздух будет попадать в камеру сгорания напрямую, не поднимая пыли в помещении;
  • расположение вытяжки также «привязывается» к отопительному агрегату. Так как продукты сгорания поднимаются, вытяжной канал монтируют неподалеку от дымохода.

вентиляция в котельной

Создание принудительной вентиляции

Естественная вентиляция в котельной с мощным отопительным агрегатом может оказаться недостаточной. Ее функционирование нестабильно, поскольку зависит от погодных факторов, и контроль поступления воздуха в топочную становится невозможным.

Монтаж вентилятора на вытяжную трубу позволит обеспечить необходимую интенсивность воздушного потока и обезопасить котельную от накопления летучих продуктов сгорания. Мощность вентилятора подбирается в соответствии с максимальными потребностями котла — к указанному в паспорте параметру прибавляют 30%.

к меню ↑

Основные нормативные документы

Требования к газовым котельным приведены в следующих нормативных документах действующих в 2020 году:

  • СП 62.13330.2011 Газораспределительные системы.(Актуализированная редакция СНиП 42-01-2002) (обязательный к применению по пост.985)
  • СП 402.1325800.2018 Здания жилые. Правила проектирования систем газопотребления (действующий на добровольной основе по приказу 687)
  • СП 42-101-2003 Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб (носит рекомендательный характер)
  • Инструкция по размещению тепловых агрегатов, предназначенных для отопления и горячего водоснабжения одноквартирных или блокированных жилых домов (МДС 41-2.2000) (носит рекомендательный характер)

Выделим наиболее важные требования (по пунктам), которые необходимо соблюсти при проектировании и строительстве газовой котельной в доме, а также при проектировании пути прокладки газопровода:

к меню ↑

Согласно СП62.13330.2011:

пп. 5.1.6* Вводы газопроводов в здания следует предусматривать непосредственно в помещение, в котором установлено газоиспользующее оборудование, или в смежное с ним помещение, соединенное открытым проемом.

Допускается предусматривать вводы газопроводов в кухни квартир через лоджии и балконы при условии отсутствия на газопроводах разъемных соединений и обеспечения доступа для их осмотра.

Не допускаются вводы газопроводов в помещения подвальных и цокольных этажей зданий, кроме вводов газопроводов природного газа в одноквартирные и блокированные дома и производственные здания, в которых ввод обусловлен технологией производства.

пп. 5.2.1 Прокладку газопроводов следует осуществлять на глубине не менее 0,8 м до верха газопровода, футляра или балластирующего устройства, за исключением оговоренных случаев. В тех местах, где не предусматривается движение транспорта и сельскохозяйственных машин, глубина прокладки стальных газопроводов должна быть не менее 0,6 м.

пп. 5.2.2 Расстояние по вертикали (в свету) между газопроводом (футляром) и подземными сетями инженерно-технического обеспечения и сооружениями в местах их пересечений рекомендуется принимать согласно приложению В* СП62.13330.2011.

Согласно приложению В* при подземной прокладке газопровода (давлении газа до 0,005 МПа) и наиболее распространенных коммуникациях на земельном участке частного дома:

  •  По вертикали  (при пересечении) с водопроводом и канализацией- минимум 0,2 м в свету (между стенками труб)
  • По горизонтали (параллельно) с водопроводом и канализацией — минимум 1 м
  • По горизонтали (параллельно) с силовыми кабелями до 35кВ — минимум 1 м (при устройстве защитной стенки возможно уменьшение до 0,5 м)
к меню ↑

Согласно СП 402.1325800.2018:

 Для отопления помещений следует предусматривать отопительные газовые котлы с закрытой или открытой камерой сгорания, в том числе одноконтурные и двухконтурные, или отопительные аппараты, предназначенные для работы на газовом топливе, котлы с коаксиальным дымоходом, газовые конвекторы и другое газоиспользующее оборудование, имеющие разрешения на применение, выданные в порядке, установленном действующим законодательством Российской Федерации. Для горячего водоснабжения следует применять проточные, емкостные газовые нагреватели или двухконтурные котлы. Газоиспользующее оборудование должно быть заводского изготовления и оснащено автоматикой регулирования и безопасности. Газовые котлы должны соответствовать ГОСТ Р 51733, ГОСТ Р 54826, ГОСТ Р 54438, ГОСТ Р 54439, водонагреватели газовые емкостные — ГОСТ Р 54821, газовые конвекторы — ГОСТ Р 51377.

Установку газовых конвекторов следует выполнять в соответствии с приложением Е.

 При установке в кухне газовой плиты и проточного водонагревателя или отопительного котла с закрытой камерой сгорания объем кухни следует принимать согласно 5.1.

При установке в кухне газовой плиты и емкостного водонагревателя, газовой плиты и отопительного котла с открытой камерой сгорания (одноконтурного или двухконтурного) объем кухни должен быть на 6 м3  больше объема, предусмотренного в 5.1.

При установке газового оборудования, предназначенного для отопления и горячего водоснабжения, в отдельном помещении (теплогенераторной) площадь этого помещения (теплогенераторной) должна определяться из условий удобства монтажа и обслуживания оборудования, но быть не менее 15 м3 при высоте не менее 2,5 м (для отопительного котла с открытой камерой сгорания).

При этом внутренний объем помещений кухонь должен быть, м3, не менее:

  • 8 — для газовой плиты с двумя горелками;
  • 12 — для газовой плиты с тремя горелками;
  • 15 — для газовой плиты с четырьмя горелками.)

 Газоиспользующее оборудование, работающее на природном газе, допускается размещать в цокольных и подвальных этажах одноквартирных и блокированных жилых домов. Не разрешается устанавливать технические устройства и газоиспользующее оборудование в ванных комнатах и санитарных узлах.

Требования к эвакуационным выходам из помещений, где установлено газоиспользующее оборудование, должны соответствовать действующим противопожарным нормам.

 Не допускается предусматривать установку более двух отопительных котлов или двух емкостных водонагревателей в одном помещении.

Газовые генераторы следует устанавливать в соответствии с требованиями инструкций изготовителей: в отапливаемом вентилируемом помещении, в неотапливаемом вентилируемом помещении, а также на улице под навесом.

На существующих объектах газовые генераторы следует устанавливать после выполнения гидравлического расчета существующих газовых сетей и проверки пропускной способности узла учета.

Вентиляция помещений, предназначенных для установки газоиспользующего оборудования, должна быть естественной. Вытяжка предусматривается из расчета трехкратного воздухообмена в час, а приток — в объеме вытяжки и дополнительного количества воздуха на горение газа. Размеры вытяжных и приточных устройств определяются расчетом.

Требования к вентиляционным и дымовым каналам должны предусматриваться в соответствии с приложением Г СП 402.1325800.2018.

В кухнях-столовых вытяжка предусматривается из расчета однократного воздухообмена в час и дополнительного объема воздуха 100 м3/ч на работу газовой плиты (СП 60.13330).

 В качестве легкосбрасываемых ограждающих конструкций необходимо использовать остекление оконных проемов с площадью стекла из расчета 0,03 м2 на 1 м3  объема помещения или использовать оконные конструкции со стеклопакетами по ГОСТ Р 56288. Армированное стекло, иные стеклопакеты, триплекс, сталинит и поликарбонат к легкосбрасываемым конструкциям не относятся.

 Дверь из помещения, где установлено газоиспользующее оборудование, должна открываться наружу.

 Расстояние от строительных конструкций помещения до отопительного газоиспользующего оборудования следует принимать в соответствии с требованиями инструкций предприятия-изготовителя. При отсутствии требований в инструкциях газоиспользующее оборудование следует устанавливать исходя из условия удобства монтажа, эксплуатации и ремонта. При этом должны быть выполнены следующие требования:

  • настенное газоиспользующее оборудование для отопления и горячего водоснабжения должно быть установлено на стенах из несгораемых материалов на расстоянии не менее 2 см от стены, в том числе боковой;
  • стены из трудносгораемых и сгораемых материалов должны быть изолированы несгораемыми материалами или экранами заводского изготовления из закаленного многослойного стекла по ГОСТ 30698, не поддерживающими горения и распространения пламени по изолированной поверхности, на расстоянии не менее 3 см от стены, в том числе боковой. Изоляция должна выступать за габариты корпуса оборудования на 10 см и на 70 см сверху;
  • высота установки настенного оборудования должна быть удобной для эксплуатации и ремонта;
  • расстояние по горизонтали в свету от выступающих частей отопительного оборудования до бытовой газовой плиты должно быть не менее 10 см;
  • при установке оборудования на пол с деревянным покрытием последний необходимо изолировать несгораемыми материалами, предел огнестойкости которых не менее 45 мин. Изоляция пола должна выступать за габариты корпуса оборудования не менее чем на 10 см.

 В существующих одноквартирных жилых домах установка газовых плит допускается в помещениях, соответствующих требованиям 5.1, но имеющих минимальную высоту до 2,0 м включительно, если эти помещения имеют объем не менее чем в 1,25 раза более нормативного, указанного в 5.1. При этом в домах, не имеющих выделенной кухни, объем помещения, в котором устанавливается газовая плита, должен в два раза превышать указанный в 5.1.

В кухнях и помещениях с наклонными потолками, имеющих высоту в средней части не менее 2,0 м, установку газоиспользующего оборудования следует предусматривать в той части кухни, где высота не менее 2,2 м.

Перевод на газовое топливо существующих отопительных котлов заводского изготовления, предназначенных для твердого или жидкого топлива, возможен при оборудовании котлов газогорелочными устройствами с автоматикой безопасности в соответствии с ГОСТ 17356.

Каждый объект, на котором устанавливается газоиспользующее оборудование, должен быть оснащен узлом учета газа в соответствии с действующим законодательством Российской Федерации. Установку узлов учета газа следует выполнять в соответствии с приложением В.

 При давлении газа во внутренних газопроводах свыше 0,0025 МПа перед газоиспользующим оборудованием должны быть установлены регуляторы-стабилизаторы по ГОСТ Р 54824, обеспечивающие оптимальный режим сгорания газа.

к меню ↑

Согласно СП 42-101-2003 рекомендуется:

пп. 6.17 ….В помещении, где устанавливается отопительное газоиспользующее оборудование, в качестве легкосбрасываемых ограждающих конструкций допускается использование оконных проемов, остекление которых должно выполняться из условия: площадь отдельного стекла должна быть не менее 0,8 м2 при толщине стекла 3 мм, 1,0 м2 — при 4 мм и 1,5 м2 — при 5 мм.

пп. 6.18 Рекомендуется для помещений, предназначенных для установки отопительного газоиспользующего оборудования, соблюдать следующие условия:

— высота не менее 2,5 м (2 м — при мощности оборудования менее 60 кВт);

— естественная вентиляция из расчета: вытяжка — в объеме 3-кратного воздухообмена в час; приток — в объеме вытяжки и дополнительного количества воздуха на горение газа. Для оборудования мощностью св. 60 кВт размеры вытяжных и приточных устройств определяются расчетом;

— оконные проемы с площадью остекления из расчета 0,03 м2 на 1 м3 объема помещения и ограждающие от смежных помещений конструкции с пределом огнестойкости не менее REI 45 — при установке оборудования мощностью св. 60 кВт или размещении оборудования в подвальном этаже здания независимо от его мощности;

 — выход непосредственно наружу — для помещений цокольных и подвальных этажей одноквартирных и блокированных жилых зданий при установке оборудования мощностью св. 150 кВт в соответствии с требованиями МДС 41-2

пп. 6.19 В жилых зданиях рекомендуется установка бытовых газовых плит в помещениях кухонь, отвечающих требованиям инструкций заводов-изготовителей по монтажу газовых плит, в том числе и в кухнях с наклонными потолками, имеющих высоту помещения в средней части не менее 2 м, при этом установку плит следует предусматривать в той части кухни, где высота не менее 2,2 м.

пп. 6.23 При отсутствии требований в паспортах или инструкциях заводов-изготовителей газоиспользующее оборудование устанавливают исходя из условия удобства монтажа, эксплуатации и ремонта, при этом рекомендуется предусматривать установку:

газовой плиты:

— у стены из несгораемых материалов на расстоянии не менее 6 см от стены (в том числе боковой стены). Допускается установка плиты у стен из трудносгораемых и сгораемых материалов, изолированных несгораемыми материалами (кровельной сталью по листу асбеста толщиной не менее 3 мм, штукатуркой и т.п.), на расстоянии не менее 7 см от стен. Изоляция стен предусматривается от пола и должна выступать за габариты плиты на 10 см с каждой стороны и не менее 80 см сверху;

настенного газоиспользующего оборудования для отопления и горячего водоснабжения:

— на стенах из несгораемых материалов на расстоянии не менее 2 см от стены (в том числе от боковой стены);

— на стенах из трудносгораемых и сгораемых материалов, изолированных несгораемыми материалами (кровельной сталью по листу асбеста толщиной не менее 3 мм, штукатуркой и т.д.), на расстоянии не менее 3 см от стены (в том числе от боковой стены).

Изоляция должна выступать за габариты корпуса оборудования на 10 см и 70 см сверху. Расстояние по горизонтали в свету от выступающих частей данного оборудования до бытовой плиты следует принимать не менее 10 см.

При установке вышеуказанного оборудования на пол с деревянным покрытием последний должен быть изолирован несгораемыми материалами, обеспечивая предел огнестойкости конструкции не менее 0,75 ч. Изоляция пола должна выступать за габариты корпуса оборудования на 10 см.

6.24 Расстояние от выступающих частей газоиспользующего оборудования в местах прохода должно быть в свету не менее 1,0 м.

к меню ↑

Согласно МДС 41-2.2000 рекомендуется:

пп.5.1 При размещении в кухне газовой плиты, проточного водонагревателя для горячего водоснабжения и теплового агрегата для отопления мощностью до 60 кВт помещение кухни должно отвечать следующим требованиям:

— объем помещения не менее 15 м3 плюс 0,2 м3 на 1 кВт мощности теплового агрегата для отопления;

пп. 5.2 При размещении тепловых агрегатов суммарной мощностью до 150 кВт в отдельном помещении, расположенном на любом этаже жилого здания, помещение должно отвечать следующим требованиям:

— объем и площадь помещения проектируются из условий удобного обслуживания тепловых агрегатов и вспомогательного оборудования, но не менее 15 м3;

Кратко об основных требованиях к помещению газовой котельной на коротком видеоролике:

к меню ↑

Требования к организации помещения котельной

Если мощность котла не превышает 200 кВт – в качестве котельной можно использовать любые встроенные комнаты дома. К ним относятся цокольные и подвальные комнаты. Для котлов мощностью до 30 кВт минимальный объем комнаты должен быть не менее 7,5 м³. Соответственно для оборудования от 30 до 60 кВт – 13,5 м³, более 60 кВт – от 15 м³. Также нужно учитывать другие характеристики котельной.

Газовая котельная в частном доме своими руками: требования 2021 и необходимое оборудование

К ним относятся следующие требования:

  • площадь вентиляционного отверстия для газовых котлов до 30 кВт – 0,02 м², от 30 до 200 кВт – 0,025 м² (о вентиляции котельной читайте здесь);
  • расстояние от выступающих частей оборудования до стен регламентируется производителем;
  • наличие фрамуги или форточки для уменьшения концентрации газа при его утечке, обеспечивающее трёхкратную замену воздуха за 1 час;
  • естественное и искусственное освещение помещения, отношение площади окна к объему – 0,03 м² на 1 м³;
  • если котельная располагается на первом или цокольном этаже – обязательно обустраивают отдельный ход, дверь должна открываться наружу;
  • высота потолков – не менее 2,5 м;
  • на стены, в зоне монтажа котла, устанавливается огнеупорный материал, предел огнестойкости которого не менее 0,75 ч.

к меню ↑

Основные требования

Котельный агрегат (в зависимости от габаритов и типа) можно установить в отдельном помещении на первом этаже, в подвале дома или на чердаке (но это должна предусматривать планировка дома, определяемая на этапе проектирования).

Также допускается использование автономного модуля (контейнера с мини-котельной), возведение специальной пристройки или отдельного здания. В качестве отдельного сооружения может применяться готовая мобильная котельная, смонтированная из сэндвич-панелей и отделанная негорючими материалами.

Отопительный агрегат может быть твердотопливным, жидкотопливным или газовым. В зависимости от разновидности отопительного агрегата требования к котельной в частном доме имеют некоторые различия.

Нормы проектирования котельной в частном доме предусматривают:

  • соблюдение требований относительно размеров помещения;
  • установку не более двух котельных агрегатов в одном помещении;
  • отсутствие горючих материалов в отделке поверхностей и кровельного настила;
  • наличие дверей на улицу и в дом (для пристройки);
  • грамотный выбор и установку дверей: они должны входить в категорию противопожарных и открываться наружу, как и дверь смежного помещения в доме;
  • беспрепятственный доступ ко всему отопительному оборудованию;
  • установку окна с форточкой для естественного освещения и аварийного проветривания, створки окна должны распахиваться наружу, а площадь стекла соответствовать объему помещения (0,03 м2 на 1 кубометр);
  • наличие естественной или принудительной вентиляции, которая рассчитывается следующим образом: (ширина помещения x высота потолков x длина помещения) x 3. В итоге получаем объем воздуха, который необходимо заменить за один час;
  • наличие дымохода, если этого требует тип котла (для агрегатов мощностью менее 30 кВт допускается вывод дымоходной трубы через стену);
  • подключение водопровода (для заполнения и подпитки отопительного контура) и канализации (для слива воды из системы);
  • монтаж отдельного фундамента для котлов массой более 200 кг (допускается установка моделей меньшего веса на пол из железобетона).

Для деревянных стен встроенных и пристроенных котельных (которые являются общими с остальными помещениями дома) нужна негорючая отделка, способная повышать предел огнестойкости конструкций до 0,75 часа. Для возведения пристройки рекомендуется использовать кирпич, блоки и другие негорючие материалы.

схема котельной

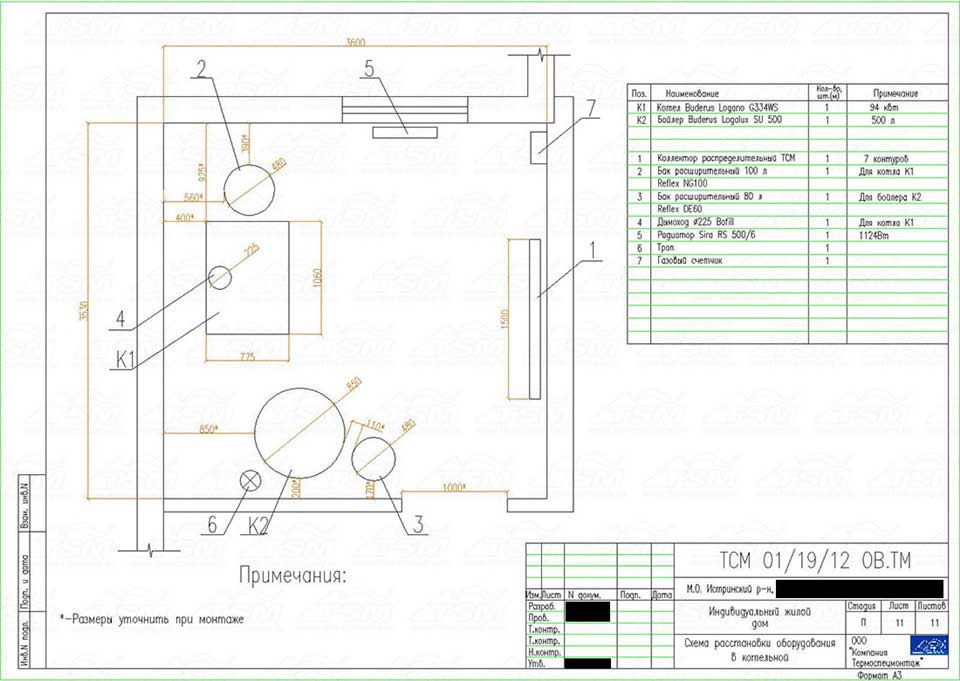

План котельной в частном доме

Основные нормативы относительно габаритов помещения:

  • высота потолка: должна быть от 2,5 м при мощности отопительного агрегата свыше 30 кВт, для менее мощных котлов показатель составляет не менее 2,2 м;
  • объем котельной: от 15 м3 (если отопительный агрегат планируется установить в подвале, то при расчете объема помещения требуется прибавить 0,2 м2 на каждый кВт мощности котла);
  • площадь котельной должна составлять минимум 6 м2.

Минимальная площадь позволяет обеспечить безопасность работы оборудования, но для удобства монтажа и обслуживания отопительной системы все же рекомендуется обустраивать более просторные котельные.

В котельной частного дома, схема которой разрабатывается с учетом особенностей выбранного агрегата, необходимо предусмотреть свободный доступ к элементам обвязки котла, регулирующей арматуре, электрооборудованию.

Размеры и площадь

Требования к минимальному размеру помещения тоже имеются:

  • объем – не менее 15 куб. м;
  • высота потолков – не менее 2,5 м.

Размеры и другие параметры помещения

Топочную нельзя обустраивать в жилых комнатах частного дома. Исключение – местные нагреватели воздуха: газовые и электрические конвекторы, камины, печи на дровах. Где можно размещать котельное оборудование:

  • в нежилых помещениях – коридоре, кухне, подвале, цокольном этаже при условии выполнения требований к размерам комнаты и вентиляции;
  • во внутреннем помещении на любом этаже дома, специально предназначенном для установки котлов и водонагревателей;
  • в пристройке либо отдельно стоящем здании, например, летней кухне или гараже;
  • на улице под навесом (если не запрещает инструкция по эксплуатации конкретного аппарата).

Важное уточнение. Автономную котельную, работающую на сжиженном газе (СУГ), недопустимо устраивать в цокольном либо подвальном помещении. Смесь пропана с бутаном тяжелее воздуха, в случае утечки газ стелется над полом и не удаляется естественной вытяжкой.

В санузлах и ванных комнатах ставить газоиспользующие нагреватели нельзя. Теплогенераторная должна иметь окна, расчет площади остекления делается так: на каждый кубометр объема помещения приходится 0.03 м² светопрозрачной конструкции. Функциональное назначение окон в котельной:

  1. Организация естественного освещения днем.
  2. Отвод ударной волны на улицу в случае взрыва.

Схема размещения газового котла на кухне
При монтаже турбированного газового котла на кухне надо выдержать технологические отступы, обеспечить вентиляцию и проветривание через открывающееся окно

Остекление относится к легкосбрасываемым конструкциям. При взрыве газа или перегретого ТТ-котла стекло вылетает в первую очередь, нагрузка от ударной волны на стены существенно снижается. Это особенно актуально для легких каркасных зданий. По той же причине дверь из топочной должна распахиваться наружу.

Требования к объему и размерам котельной теплопроизводительностью до 60 кВт:

  • минимальная высота потолков – 2 м;
  • кубатура – минимум 8 м³;
  • при установке 2 теплогенераторов указанные габариты увеличиваются до 2.5 м и 13.5 м³ соответственно.

Примечание. Мы привели нормы из документа СП 62.13330.2011. Свод Правил 402.1325800.2018 (более новый) уже требует выделить под топочную комнату высотой 2.5 м, минимальный объем – 15 м³. Отсюда разночтения и неприятные нюансы при сдаче котельных в эксплуатацию газовым службам.

Размер пеллетной котельной в доме

Частая ситуация: газа нет, а газовые службы кормят завтраками. Учитывая, что из 12-15 котельных в год примерно 5 мы проектируем именно пеллетных, проблема с газом остается актуальной.

Что такое пеллеты? Пеллеты – брусочки 0,8х3 см из спрессованных опилок хвойных и лиственных пород деревьев. Пеллетная котельная пример
Помещение пеллетной котельной — бункер и котел

Пеллетная котельная обычно состоит из 2 помещений: бункера и котельной.

В случае если нет газа, пеллетная котельная – самый адекватный вариант, но без полноценного помещения для оборудования уже не обойтись. Главное отличие пеллет от обычных дров: пеллеты могут подаваться в котел автоматически из большого ящика – бункера. Это очень удобно т.к. позволяет отапливать дом в Ваше отсутствие.

Пеллеты засыпают в бункер из кузова грузовика – Камаза или большими пакетами «биг-бегами». Края бункера скошенные и заполнить его до верха проблематично, поэтому объем бункера в 2 раза меньше, чем объем самого помещения, где он расположен.

Размер бункера для пеллет выбираем исходя из времени, насколько хватит пеллет в самую холодную зиму. Стандартный размер бункера для разгрузки 1 машины – 6 м3 .

Такого бункера будет хватит для отопления дома 400 м2 (50 кВт) на протяжении 6 месяцев. Размер помещения для бункера 4,5х6 м, высотой 2,5 м).

Отдельное помещение для бункера в котельной
Отдельные помещения для бункера и котельной

Стандартный размер бункера для дома 200-300 м2 – 1 м3 хватит в среднем на 1 месяц. Размер пространства для такого бункера 2×2 м. Требуемый размер помещений котельной без учета бункера 2,5х3 м.

Меня часто спрашивают:

Можно ли бункер расположить в одном помещении с котлом?

Юридически нельзя. Бункер объемом более 0,8 м3 должен располагаться в отдельном помещении. Для личной безопасности я бы рекомендовал бункер объемом более 1 м3 располагать в отдельном помещении. Бункер 1 м3 и менее рядом с котлом.

Можно ли сначала предусмотреть пеллетный котел, а потом заменить его на газовый? Что изменится?

Вариант 1. Мы можем предусмотреть в проекте пеллетной котельной отводы для подключения газового котла. Когда дадут газ – вы сможете установить газовый котел, подключить его в контур и использовать пеллетный только как резервный.

Тепловая схема для первого варианта выглядит так:

Газовый и пеллетный котел в частном доме- тепловая схема
Тепловая схема котельной с учетом подключения газового котла

Вариант 2. Покупать пеллетный котел с возможностью замены горелки. В таком случае Вам не придется покупать полноценый газовый котел, а можно будет только заменить горелку. Но на практике объем топки в пеллетных и газовых котлах значительно отличается, поэтому газовая горелка с пеллетным котлом работает неэффективно. Вы теряете 10-20% КПД.

Вентиляция теплогенераторной

Во внутренних, пристроенных и отдельных помещениях следует предусматривать естественную вытяжку и приток свежего воздуха. Конкретные требования:

  • в котельной с газовыми теплогенераторами количество приточного и вытяжного воздуха равно 3 объемам комнаты в течение 1 часа (трехкратный воздухообмен) плюс подача воздуха на горение;
  • для турбированных котлов, оборудованных закрытой камерой, предусматривается наружный забор воздушной смеси на горение;
  • для агрегатов на твердом и жидком топливе делается однократный воздухообмен + дополнительный приток на горение (количество указывается в паспорте отопителя);

    Схема воздухообмена в котельной
    Организация вентилирования теплогенераторной с любыми типами котлов. Исключение – агрегаты, потребляющие сжиженный газ, для них воздухообмен делается иначе.

  • вытяжка организовывается через вертикальный канал сечением 140 х 140 мм (или Ø150 мм), решетка располагается в верхней зоне котельной;
  • приточный воздух подается через входную дверь 2 способами: снизу в полотно врезается вентиляционная решетка либо оставляется щель между полом и створкой (площадь сечения – 0.02 м²).

Дополнение. Если один из котлов потребляет сжиженную пропан-бутановую смесь, в помещении необходимо монтировать 2 вытяжных решетки – одна над полом, вторая – под потолком. Причину мы поясняли выше – СУГ значительно тяжелее воздуха.

Естественная вентиляция – типовое решение для бытовых котельных. Принцип работы следующий: в вертикальном вытяжном канале возникает природная тяга, удаляющая воздух из верхней зоны топочной. Создается разрежение, затягивающее свежие воздушные массы сквозь приточную решетку или зазор под дверью.

Вентиляция котельной на сжиженном пропане
Вентилирование топочной на сжиженном газе – вытяжная решетка над полом должна забирать 2/3 от общего количества воздуха

Правила устройства дымоходов

Труба для отведения продуктов горения используется в большинстве котельных. Дымоход нужно правильно построить – выбрать удачное место и одновременно соблюсти все требования. Правила прокладки дымовой трубы:

  • диаметр (сечение) – не меньше выхода продуктов горения из котла;
  • максимально разрешенное количество поворотов трубы на 90° – три;
  • вертикальный ствол дымохода прокладывается прямо сквозь перекрытия либо вдоль наружной стены, максимальная длина горизонтального присоединительного участка – 3 м;
  • для обхода пристенной трубой кровельного свеса разрешается использовать 2 колена 30°;

    Схема определения высоты дымовой трубы
    Высота оголовка дымохода над кровлей зависит от расстояния до конька

  • верхний срез газохода не должен попасть в зону ветрового подпора, высота трубы определяется по чертежу;
  • оголовки дымоходов, подключенных к газовым теплогенераторам, нельзя накрывать зонтами и различными колпаками;
  • при проектировании котельной строящегося дома для каждого водогрейного аппарата предусматривается обособленный дымоотвод;
  • в топочной существующего дома к отводящему каналу допускается подключать 2 котла.

Подключение 2 теплогенераторов к 1 дымоходу

Уточнение. Присоединение 2 источников тепла к одному вертикальному дымоходу производится на разных высотах с отступом 75 см, как это сделано на фото.

В деревянных и других домах, построенных из горючих материалов, труба прокладывается с противопожарным отступом от стены 50 см. Если конструкция обшита негорючей отделкой (лист металла, асбеста, минерита), указанное расстояние сокращается до 250 мм.

Нормативные требования к дымоудалению

Узел прохода трубы сквозь деревянную стену котельной устраивается по аналогичному принципу. Нужно вырезать проем такого размера, чтобы отступ от стенки дымохода до древесины составлял 50 см. Если применяется изолированная труба типа сэндвич, интервал можно уменьшить до 38 см.

ТОП требований к размещению оборудования

По части интеграции отопительных и водогрейных аппаратов в помещение котельной нормы довольно демократичны:

  1. Котлы, бойлеры, колонки, буферные емкости располагаются согласно инструкции производителя, с учетом удобства эксплуатации и ремонта. То есть, нужно обеспечить свободный проход к оборудованию.
  2. Высота монтажа настенных теплогенераторов определяется из тех же соображений и лежит в пределах 1.5…1.8 м.
  3. Ширина свободного пространства перед лицевой панелью отопителя – 1 м, расстояние от боковой стенки корпуса до строительной конструкции – минимум 3 см.
  4. Если отопитель ставится вплотную к деревянной стене котельной либо подвешивается на нее, поверхность следует защитить несгораемым материалом. Лист металла или асбеста должен выступать за габариты корпуса на 10 см, сверху – на 700 мм.
  5. Аналогичным образом защищаются деревянные полы топочной при инсталляции напольных котлов.
  6. Минимальный технологический отступ от одного теплогенератора до другого принимается согласно инструкции по монтажу конкретного агрегата, но не меньше 100 мм.

К размещению деталей обвязки котельной – насосов, расширительных емкостей, арматуры – строгих требований нет. Обычно перечисленные элементы крепятся вместе с трубами к стенам.

Расположение отопителя на малой площади
Для обслуживания напольного котла (чистки дымоотвода) хватит прохода шириной 600 мм

Справка. Сейчас в продаже имеются блочные (модульные) мини-котельные, собранные по всем правилам. Вы покупаете готовое изделие либо заказываете свой комплект оборудования – производитель изготавливает топочную по индивидуальному проекту. Модуль устанавливается во дворе около дома.

к меню ↑

Согласно СП рекомендуется:

пп. 6.17 ….В помещении, где устанавливается отопительное газоиспользующее оборудование, в качестве легкосбрасываемых ограждающих конструкций допускается использование оконных проемов, остекление которых должно выполняться из условия: площадь отдельного стекла должна быть не менее 0,8 м2 при толщине стекла 3 мм, 1,0 м2 — при 4 мм и 1,5 м2 — при 5 мм.

пп. 6.18 Рекомендуется для помещений, предназначенных для установки отопительного газоиспользующего оборудования, соблюдать следующие условия:

— высота не менее 2,5 м (2 м — при мощности оборудования менее 60 кВт);

— естественная вентиляция из расчета: вытяжка — в объеме 3-кратного воздухообмена в час; приток — в объеме вытяжки и дополнительного количества воздуха на горение газа. Для оборудования мощностью св. 60 кВт размеры вытяжных и приточных устройств определяются расчетом;

— оконные проемы с площадью остекления из расчета 0,03 м2 на 1 м3 объема помещения и ограждающие от смежных помещений конструкции с пределом огнестойкости не менее REI 45 — при установке оборудования мощностью св. 60 кВт или размещении оборудования в подвальном этаже здания независимо от его мощности;

 — выход непосредственно наружу — для помещений цокольных и подвальных этажей одноквартирных и блокированных жилых зданий при установке оборудования мощностью св. 150 кВт в соответствии с требованиями МДС 41-2

пп. 6.19 В жилых зданиях рекомендуется установка бытовых газовых плит в помещениях кухонь, отвечающих требованиям инструкций заводов-изготовителей по монтажу газовых плит, в том числе и в кухнях с наклонными потолками, имеющих высоту помещения в средней части не менее 2 м, при этом установку плит следует предусматривать в той части кухни, где высота не менее 2,2 м.

пп. 6.23 При отсутствии требований в паспортах или инструкциях заводов-изготовителей газоиспользующее оборудование устанавливают исходя из условия удобства монтажа, эксплуатации и ремонта, при этом рекомендуется предусматривать установку:

газовой плиты:

— у стены из несгораемых материалов на расстоянии не менее 6 см от стены (в том числе боковой стены). Допускается установка плиты у стен из трудносгораемых и сгораемых материалов, изолированных несгораемыми материалами (кровельной сталью по листу асбеста толщиной не менее 3 мм, штукатуркой и т.п.), на расстоянии не менее 7 см от стен. Изоляция стен предусматривается от пола и должна выступать за габариты плиты на 10 см с каждой стороны и не менее 80 см сверху;

настенного газоиспользующего оборудования для отопления и горячего водоснабжения:

— на стенах из несгораемых материалов на расстоянии не менее 2 см от стены (в том числе от боковой стены);

— на стенах из трудносгораемых и сгораемых материалов, изолированных несгораемыми материалами (кровельной сталью по листу асбеста толщиной не менее 3 мм, штукатуркой и т.д.), на расстоянии не менее 3 см от стены (в том числе от боковой стены).

Изоляция должна выступать за габариты корпуса оборудования на 10 см и 70 см сверху. Расстояние по горизонтали в свету от выступающих частей данного оборудования до бытовой плиты следует принимать не менее 10 см.

При установке вышеуказанного оборудования на пол с деревянным покрытием последний должен быть изолирован несгораемыми материалами, обеспечивая предел огнестойкости конструкции не менее 0,75 ч. Изоляция пола должна выступать за габариты корпуса оборудования на 10 см.

6.24 Расстояние от выступающих частей газоиспользующего оборудования в местах прохода должно быть в свету не менее 1,0 м.

к меню ↑

Помещение для котельной

Газовое оборудование подключают непосредственно в помещении котельной. Относительно дома топочные могут располагаться:

  • внутри — встроенные;
  • рядом на отдельном фундаменте — пристроенные;
  • на некотором расстоянии — отдельностоящие.

В соответствии с местом расположения к помещениям предъявляют определенные требования, направленные на обеспечение безопасности при эксплуатации.

Встроенные

Внутри дома согласно СНиП разрешено устанавливать газовое оборудование мощностью до 350 кВт. Котлы до 60 кВт можно размещать в любой комнате. Как правило, это кухня или помещение бытового назначения. Более мощные теплогенераторы располагают на первых или цокольных этажах, в подвале.

Потолок в помещении не должен располагаться ниже 2,5 метров. Вентиляцию рассчитывают на трехкратную замену воздуха в течение часа, то есть сечение вентканалов должно обеспечивать скорость естественной циркуляции количества воздуха, равного тройному объему комнаты.

Котельная в частном доме – требования, нормы, Снип

Размер оконного проема за вычетом переплетов должен соответствовать требованию по безопасности при взрыве. В соответствии с ним площадь легкосбрасываемых конструкций, в данном случае это остекление, рассчитывают из условия 0,03 м² на 1 кубометр помещения.

Важно. Ограждающие перегородки выполняют из материалов с пределом огнестойкости не ниже 0,75 ч. Не допускается распространение пламени по конструкциям.

При мощности теплового агрегата свыше 150 кВт помещение оборудуют отдельным выходом. Независимо от характеристик котла оставляют проход по фронту не менее 1 м.

Пристроенные помещения

Пристроенную котельную с тепловыми агрегатами мощностью до 350 кВт размещают вдоль глухой стены дома. От ближайшей дверного или оконного проема отступают не менее 1 метра. Конструкции топочной не должна жестко примыкать к фундаменту, стенам и крыше жилого дома.

Материал для стен котельной выбирают с учетом минимального предела огнестойкости — 0,75 ч. Конструкции не должны гореть или поддерживать горение.

Высота котельной внутри — не менее 2,5 м. Оборудование размещают так, чтобы было удобно его обслуживать. Размер свободной площадки перед котлом — 1х1 метр.

Пристроенные помещения оборудуются отдельным выходом наружу. Дверь должна открываться на улицу.

Котельная в частном доме – требования, нормы, Снип

Обязательно естественное освещение. Площадь остекления — не менее 0,03 м³ на 1 м³. Вытяжка должна поддерживать часовой трехкратный воздухообмен.

Дверь, ведущую в жилой дом, выполняют из несгораемых материалов. Она должна соответствовать третьему типу пожарной безопасности.

Установка газового котла в кухне

При установке на кухне газовой плиты, водонагревателя и котла мощностью до 60 кВт, к помещению предъявляются требования:

Котельная в частном доме – требования, нормы, Снип

При установке газоиспользующего оборудования руководствуются паспортом предприятия-изготовителя. Стены должны быть из несгораемых материалов, а расстояние до агрегата — не менее 20 мм.

Котельная в частном доме – требования, нормы, Снип

Допускается устанавливать котлы возле стен из сгораемых материалов при условии, что поверхность защищена асбестовым листом толщиной 3 мм и кровельной сталью или штукатуркой. В этом случает от ограждающих конструкций отступают не менее 30 мм. Изоляцию выводят за габариты оборудования по высоте и ширине на 10 и 70 см.

Полы под котлом также защищают от возгорания. На них укладывают листы асбеста и металла таким образом, чтобы их границы превышали габариты корпуса и выступали на 10 см со всех сторон.

к меню ↑

Нормативы для котельных разных типов

С 2003 года параметры котельных в частных домах регламентируются СНиП 42-01-2002. Именно этот документ требуется использовать, когда топочная проектируется самостоятельно.

проект котельной
Правильный проект котельной

Обратите внимание! Разработку проекта газовой котельной рекомендуется доверить специализированной организации, так как контролирующие органы не согласуют проект при наличии в нем погрешностей.

Требования:

  • Пол в котельной должен быть бетонным или облицованным негорючей плиткой.
  • Если стены выполнены из горючего материала (в случае с деревянными или каркасными домами), их оштукатуривают либо облицовывают плиткой, панелями из металла и т.д.
  • Под облицовку пола, стен и потолка предусматривается монтаж негорючего теплоизолятора (обычно это базальтовый картон).
  • Для расположенной в подвале или цокольном этаже котельной требования намного строже: отделка должна быть паро- и газонепроницаемой.
к меню ↑

Обустройство газовой котельной

Нормы СНиП разрешают установить газовый котел небольшой мощности (не более 30 кВт) непосредственно в доме: на кухне или другом помещении, которое соответствует всем требованиям безопасности (в том числе требованиям относительно габаритов, вентиляции и остекления).

газовая котельная
Газовая котельная в доме

Такой вариант подходит в первую очередь для агрегатов с закрытой камерой сгорания, которые оснащены коаксиальным дымоходом, выведенным наружу сквозь стену. Это дает возможность смонтировать отопитель в любом удобном месте.

При этом нужно учесть:

  • минимальные габариты помещения: площадь — 6 м2, объем — 15 м3, высота потолков — 2,5 м;
  • минимальную площадь стекла окна — 0,5 м2;
  • ширину двери — от 0,8 м;
  • для вентиляции в нижней части двери или стеновых конструкций должны быть предусмотрены отверстия, позволяющие обеспечить свободное движение воздушных потоков.

Если в частных домах устанавливаются газовые котельные агрегаты мощностью более 30 кВт, для такого оборудования обязательно выделяется отдельное помещение внутри дома или предусматривается обустройство котельной снаружи (в пристройке либо отдельном здании).

Проект газовой котельной требуется согласовать в надзорных органах.

Размеры котельной для газового котла в частном доме регулируются СНиП. Для мощного отопительного агрегата рекомендуется возвести отдельное строение из огнестойких материалов.

газовый котел
Газовый двухконтурный котел

Требования к газовой котельной в частном доме, включают:

  • фундамент пристройки или отдельного сооружения не должен быть общим с фундаментным основанием дома;
  • под котельный агрегат в напольном исполнении требуется смонтировать фундамент, отдельный от фундамента котельной (железобетонную подушку);
  • подиум, на который планируется установить агрегат, может возвышаться над уровнем пола (с учетом монтажа покрытия) на 10-15 см.

Важно! В последнем варианте СНиПа введено новое правило: если выполняется установка газового отопительного агрегата мощностью более 60 кВт, котельные обязательно должны быть оборудованы системой, контролирующей загазованность. При срабатывании системы подача газа автоматически прекращается.

к меню ↑

Обустройство помещения для твердотопливного котла

К котельным, которые предназначены для работающего на твёрдом топливе оборудования, выдвигаются менее жесткие требования, так как агрегат в данном случае не относится к взрывоопасным. Поэтому проектирование и строительные работы можно выполнить самостоятельно.

твердотопливный котел
Отопление загородного дома твердотопливным котлом

Обустроить котельную можно в цокольном этаже или в подвале.

При обустройстве нужно учесть следующие требования:

  • Размер котельной зависит от мощности агрегата и регламентируется общими требованиями СНиП — минимальная площадь составляет 8 м2.
  • На полу перед твердотопливным котлом поверх негорючей теплоизоляционной подложки укладывают стальной лист. Остальная поверхность пола также должна быть негорючей, поэтому используется бетон или огнестойкое покрытие.
  • Монтаж домовой котельной для твердотопливного котла обязательно предусматривает стационарный вертикальный дымоход, диаметр которого должен соответствовать размерам котельного выходного патрубка. В дымоходе требуется предусмотреть ревизионное отверстие для контроля и очистки канала отведения продуктов сгорания.

Важно! В целях соблюдения правил пожарной безопасности кирпичный дымоход оштукатуривают или используют металлическую сэндвич-трубу, в двойных стенках которой проложен теплоизолятор. Данные меры позволяют избежать опасности возгорания строительных конструкций при вспыхивании скопившейся сажи, когда температура дымовых газов достигает 800-1000 градусов.

  • Особое внимание уделяется вытяжной системе, поскольку для сжигания твердого топлива требуется поступление воздуха в камеру сгорания открытого типа. При этом в воздух помещения может проникать угарный газ. Планом должно предусматриваться обустройство вытяжного канала. Его сечение рассчитывается следующим образом: 8 см2 на 1 кВт мощности котла для топочной на уровне первого этажа и 24 см2 на 1 кВт для расположенного в подвале помещения.
  • Требования к топочной также включают наличие противопожарных средств — помещение оборудуют щитом с огнетушителем и т.д. Перечень обязательных средств пожаротушения указан в СНиП.
к меню ↑

Обустройство электрокотельной

Если в качестве отопительного агрегата используется электрический котел, то устройство котельной в частном доме не требуется.

При работе электрооборудования не выделяются продукты сгорания, именно поэтому помещение не нуждается в дополнительной вентиляции и в монтаже дымохода. Смонтировать электрокотел можно в любом удобном месте домика.

электрокотел
Электрическое отопление

Установка требует проведения электромонтажных работ, при которых важно соблюдать рекомендации производителя оборудования относительно кабельной продукции для подключения котла к электросети.

Важно! В электрощите нужно установить отдельный автомат, а если напряжение в электросети подвержено перепадам, то дополнительно устанавливается стабилизатор. Эти меры приведут к бесперебойной работе отопительного агрегата и продлят срок его службы.

к меню ↑

Отдельно стоящая топочная

Отдельно стоящая котельная предназначается для агрегатов большой мощности — свыше 200 кВт. Но если нужно сохранить архитектурный облик дома, то построить такое сооружение имеет смысл и для котла меньшей мощности.

Современные полимерные материалы и технологии позволяют проложить под землей коммуникации для подачи нагретого теплоносителя и горячей воды из бойлерной — высокая степень теплозащиты сведет к минимуму потери тепловой энергии при транспортировке нагретой жидкости.

Отдельная котельная возводится из:

  • устойчивых к возгоранию материалов (строительные блоки разных типов, кирпич);
  • допускается применение металлических сэндвич-панелей с негорючим термоизолятором внутри;
  • используется несгораемый материал для кровли;
  • для пола используется железобетонное покрытие.

Требования к помещению:

  • высота потолков в отдельном здании должна составлять от 2,5 м;
  • при расчете объема помещения к минимальному значению (15 м3) прибавляют 0,2 м2 на каждый киловатт мощности теплогенератора;
  • под котел массой более 200 кг монтируется фундамент отдельный от основания постройки, высота подиума над уровнем пола составляет до 15 см.

К дверям, вентиляции и обустройству дымохода выдвигаются стандартные требования.

отдельностоящая котельная
Отдельностоящая котельная в загородном доме

к меню ↑

Выбор котельного оборудования

Котлы различаются по ряду параметров – используемое топливо, мощность, способ установки, принцип работы (одноконтурные и двухконтурные).

к меню ↑

Как определить мощность котла?

Чем обширнее отапливаемое пространство, тем мощнее должен быть котел. Добавляем расход мощности на подогрев воды для душа, ванной, кухни и естественные потери тепла.

Приблизительный расчет (пример):

Чтобы отопить 10 кв. м дома, требуется 1 кВт мощности. Если общая площадь дома составляет 150 кв. м, то требуемая мощность котла равна 15 кВт + 10% на горячее водоснабжение, теплопотери + 20% на резервный запас, иначе оборудование будет физически изнашиваться, работая на пике технических возможностей. Получаем мощность отопительного котла не менее 19,5 кВт.

к меню ↑

Сравнение способов установки

По способу установки отопительные котлы подразделяются на две группы:

  • напольные – для них требуется отдельное помещение (котельная) и соблюдение в нем некоторых обязательных требований;
  • настенные – в компактном по размеру корпусе собраны теплообменник, циркуляционный насос, расширительный бак, система отвода продуктов сгорания, автоматика управления и обеспечения безопасности, температурные датчики и т.д.

Максимальная мощность настенной мини-котельной – 60 кВт. Если мощность не превышает 35 кВт, ее можно устанавливать в кухне, прихожей. Малые габариты настенных моделей дают возможность обойтись без отдельного помещения – все это актуально для частных домов малого и среднего размера.

Настенный отопительный котел
Газовый настенный котел чувствителен к химическому составу воды. Чтобы оборудование не вышло рано из строя на жесткой воде, рекомендуется ставить на водопровод фильтр или по окончанию отопительного сезона каждый раз делать ревизию котла и труб

Напольные котлы незаменимы при отоплении обширных площадей. В напольном исполнении отопительные агрегаты занимают гораздо больше места, их приходится доукомплектовывать самостоятельно, но есть один очень весомый плюс – у них долгий срок службы.

к меню ↑

Различия в принципе работы

Одноконтурныйкотел предназначен только для отопления здания. Чтобы подавать воду в систему горячего водоснабжения, такой агрегат надо дополнить 100-150-литровым накопителем для воды, нагреваемой от котла (бойлером).

Одноконтурный котел с бойлером целесообразен, если в доме выливают из кранов много горячей воды. Иначе имеем перерасход энергии, так как котлу придется постоянно греть воду, которой почти не пользуются. Кроме того, для бойлера придется выделить свободное место в помещении.

В двухконтурныйкотел изначально заложены две функции – он и отапливает здание, и подогревает воду. Внутрь него установлен проточный змеевик. Котел поддерживает систему отопления, но когда в доме кто-то открывает горячую воду, нагрев теплоносителя в ней прекращается и происходит переключение на систему горячего водоснабжения.

Одноконтурный и двухконтурный котел
Разница в работе одноконтурного и двухконтурного котла:
а) 1 – одноконтурный котел, 2 – система отопления, 3 –
горячее водоснабжение, 4 – бойлер, 5- холодная вода
б) 1 – двухконтурный котел, 2 – система отопления, 3 –
горячее водоснабжение, 4 – холодная вода

Двухконтурные котлы рационально спроектированы, вода для горячего водоснабжения нагревается только при надобности в ней. В зависимости от мощности агрегата в минуту производится 10-15 литров горячей воды.

Этого мало, если горячей водой в доме пользуется одновременно несколько человек, но проблема легко решается, так как можно купить двухконтурный котел с вмонтированным в корпус небольшим бойлером на 25-50 литров для того, чтобы был ее запас.

к меню ↑

Объем котельной в доме в зависимости от котла

  • При мощности до 30 кВт объем помещения 7,5 м.куб. В данном случае котельная может быть встроенная в дом или совмещенная с кухней.
  • 30 — 60 кВт  —  соответственно 13,5 м.куб (котельная может быть представлена пристройкой или отдельно выделенным помещением на любом этаже дома);
  • 60 — 200 кВт — не менее 15 м.куб (отдельно расположенная постройка, пристройка, первый, цокольный или подвальный этаж дома).

Обязательно наличие окна не менее 0,5 м.кв, двери шириной 0,8 м, вывод канализации для предотвращения потопа.

к меню ↑

Габариты для газовой котельной

Газовая котельная оборудуется дымоходом по уровню выше крыши и обязательно должен быть канал для чистки дымохода.

Газовая котельная по требованиям должна быть оборудована системой аварийного отключения газа. Если используется газ, но сжиженный, то исключено расположение котельной в подвале или цоколе. Высота до потолка должна быть 2,5 м и выше. Допустимый объем котельной 14 кубических метров.

к меню ↑

Габариты для котельной на жидком топливе

Жидкотопливные котельные работают на отработанном масле, мазуте или дизельном топливе.

Требования по размеру котельной для частного дома, выделяемые под такие котлы, такие же, как и для газовых котлов. По площади учитывается 4 кв.м на котел и площадь под емкость для топлива. Бак под топливо можно устанавливать и за пределами котельной.

Поскольку дизельные котельные шумные, целесообразно выделять под них отдельное помещение. Для газовых и жидкотопливных котлов помещение должно хорошо вентилироваться. Для притока воздуха внизу в стене на одной из стен котельной должно быть окно. На каждый куб помещения должно быть окно 0,03 м.кв (но не меньше о,5 м.кв в целом). При этом окно должно быть с форточкой. Ширина двери 0,8 м и более.

Жидкотопливные котлы используются редко, поскольку для их использования необходимо соблюдение строжайших требований пожарной безопасности.

Отдельно стоящая котельная всегда имеет преимущество перед встроенной или пристройкой в связи с безопасностью, меньшей шумностью, экономией жилой площади дома.

к меню ↑

Габариты котельной на твердом топливе

Твердотопливные котлы являются наиболее экономически выгодными, поскольку этот вид топлива самый дешевый и не являются взрывоопасными. Требования к котельной не такие жесткие.

Весомым аргументом против твёрдотопливного котла является его низкое КПД — не более 75%. Котельные, оборудованные твердотопливным котлом, должны обязательно иметь средства пожаротушения. Требования к размерам котельной  — не менее 8 м.кв. Твердотопливная котельная должна быть отдельно стоящим помещением, отделка внутри помещения должна быть из негорючих материалов. Проводка в котельной, где котел работает на угле, должна быть скрыта. Лучший вариант — в стальные трубы, поскольку пыль угля может быть взрывоопасна.

к меню ↑

Определяем оптимальное место для котельной

Допустим, вы затеяли масштабный ремонт старого частного дома. Котельная в нем должна быть непременно, однако устаревшая планировка ограничивает возможность размещения ее в доме. Нельзя втиснуть котельное оборудование в крохотное помещение без вентиляции, нельзя тянуть дымовую трубу снизу доверху через спальню или гостиную.

Можно, конечно, соорудить для котельной пристройку к загородному дому, однако вряд ли это архитектурное излишество удачно впишется в общий вид. Остается еще строительство отдельно стоящей котельной – хорошая, но дорогостоящая идея.

Отдельно стоящая котельная
Отдельно стоящая котельная не должна располагаться слишком близко к дому. Но если расположить ее далеко, будут потери тепла из-за неоправданно длинной тепломагистрали

А при новом строительстве процедура проектирования котельной внутри дома никаких проблем не вызывает, если заранее изучить требования к установке котлового оборудования:

  • объем помещения для отопительных котлов мощностью до 30 кВт должен составлять не менее 7,5 м3, от 30 до 60 кВт – 13,5 м3, свыше 60 кВт – 15 м3;
  • высота потолков – не менее 2,2-2,5 м, ширина входных дверей – 80 см;
  • норма естественного освещения – 300 кв. см остекления на 1 м3 помещения, окно должно быть с фрамугой для проветривания;
  • трубы для подвода газа к газовым котлам брать только металлические, гибкие шланги использовать запрещено;
  • в схеме электропитания котла необходимо предусмотреть реле тепловой защиты, а в помещениях с котлом, работающим на газе, надо устанавливать газовый анализатор – прибор, улавливающий утечку газа и подающий сигнал на аварийное перекрытие газовой трубы;
  • от соседних помещений котельная должна отделяться стенами из материала с нулевым индексом распространения пламени – бетон, кирпич, дерево с огнезащитной пропиткой;
  • по вопросам взрыво- и пожаробезопасности проект согласуется с пожарной инспекцией.

Подробно обо всех нормах и правилах написано в СНиП по котельным установкам с шифром II -35-76, Своде правил СП-41-104-2000 по проектированию автономных теплоснабжающих систем, документе МДС 41-2.2000, в котором изложены предписания по размещению агрегатов для отопления и подогрева воды в малоэтажной жилой застройке.

Помещение для котельной на 1-ом этаже
Место под котельную выбирается в каждом конкретном случае индивидуально с учетом технических особенностей и финансовых возможностей владельца – первый этаж дома, цоколь, подвал, пристройка, чердак или отдельно стоящее строение

Соблюдение многочисленных требований диктуется не бюрократией, а техникой безопасности. Отдельно стоящая котельная – это хлопоты с возведением фундамента, капитальных стен, подводкой труб и их теплоизоляцией.

Зато в доме вы получаете отсутствие на 100% вредных химических примесей, неизбежно сопровождающих любой процесс горения, и полную уверенность не пострадать во время несчастного случая, вероятность которого мизерна, но теоретически не исключается.

к меню ↑

Проект котельной

Самостоятельно проектировать котельную незачем и браться – это дело специалистов. Учитывая все необходимые параметры, ими составляется проект установки оборудования в том или ином помещении. Если планирующая документация составляется квалифицированными специалистами, то такой проект будет проще согласовать в специализированных организациях.

При составлении проекта котельной учитывается немало критериев

Для проектирования необходимо собрать данные, которые предусмотрены общими правилами СНиП 2.04.08—87*. Конкретно к таких исходным параметрам относятся:

— мощность отопительного агрегата;

— вид топлива, который будет использован для отопления;

— размер и план помещения, отведенного для установки оборудования;

— общая площадь дома и местонахождение в нем жилых и других помещений;

— общий план первого этажа, на котором будет размещена котельная (при таком ееразмещении)

Общий план цокольной части дома с выделенным для котельной помещением

— материал, из которого построен дом и котельная, если она расположена в пристройке – (этот вариант – наиболее желателен для установки котла в частном доме).

к меню ↑

Отопительный котел

Все, что касается котельных установок, оговорено в правилах СНиП II-35—76, так как для отопления может использоваться, как газовый, так и твердотопливный котел

Газовый котел

Газовые котлы распространены больше прежде всего – потому, что «голубое топливо» если к дому проложена магистраль, обходится значительно дешевле всех других видов теплоносителей. Да и удобств в повседневной эксплуатации – намного больше.

Газовые котлы используются чаще — по причине более дешевого топлива и по удобству в работе

  • Если отопительный агрегат обладает мощностью до 150 кВт, то для него обязательно предусматривается отдельное помещение.  При выборе газового котла, имеющего мощность, которая превышает  150 кВт, согласно правилам, нужно обязательно возвести отдельное строение или пристройку к дому. Эта пристройка может иметь общую стену только с нежилыми помещениями, такими, к примеру, как гараж, кладовая, мастерская или санузел.
  • Для установки агрегата необходимо устроить надежный отдельный фундамент или иметь в котельной надежный и прочный бетонированный пол.
  • В помещение необходимо провести воду для подпитки системы, в которой она периодически нуждается.
  • Кроме поступления воды в помещение, нужно обязательно иметь подведенную трубу канализации, куда, при необходимости, будет сливаться вода из отопительной системы.
  • Учитывая наличие в помещении воды, оно должно быть достаточно хорошо утеплено, чтобы в критической ситуации, при пиковых зимних морозах, не начался процесс замерзания труб.
  • Высота потолков комнаты — котельной должна быть предусмотрена не менее, чем 2,5 ÷ 2,6 метров.
  • Объем помещения, предназначенного для котельной, не должен составлять менее 15 м³.
  • В пристройке необходимо организовать не только электрическое освещение, но и естественное. Расчет последнего производится в зависимости от объема комнаты. Так, для одного кубического метра помещения необходимо остекление размером в 0,03 м²., а значит, для минимальных. 15 м³ площадь окна будет составлять 0,45 м².
  • Стены пристройки должны быть возведены их материала, имеющего по результатам испытаний предел огнестойкости не менее 0,75 часа.  Нулевому значению должен равняться коэффициент распространения пламени по поверхностям от возможного возгорания.
  • Вентиляция и кондиционирование устраивается согласно правилам СНиП 2.04.05—91. Главное условие – вентиляция должна составлять не менее трехкратнойзамены воздуха в помещении за один час.
  • Для этого в установленном окне должна быть устроена форточка, а под входной с улицы дверью оставляется зазор размером в 0,025 м². или же делаетс оядом с ней вентиляционной окошко, забранное сеткой, такой же площади.
  • Котельная, устраиваемая в пристройке, имеющей общую стену с домом, может иметь две двери — на улицу, открывающаяся наружу и в помещение дома. Дверь, ведущая в дом, должна быть изготовлена из жаростойкого материала, и иметь высокий класс безопасности от пожара.
  • Если установлен котел, работающий на сжиженном газе, категорически запрещается хранение баллонов с топливом в котельной. Для баллонов устраивают отдельное помещение, откуда проводится магистраль, по которой топливо поступает в отопительный агрегат.
к меню ↑

Отделка котельной изнутри

Кирпичные и бетонные стены котельной штукатурят и красят водоэмульсионной краской. Дополнительная декоративная отделка – керамическая плитка, металлические облицовочные панели. Оставлять поверхность стены в исходном виде не стоит. Она пылит, и это вредит работе котельного оборудования.

В деревянном доме стены пропитывают огнезащитным составом. Сверху их рекомендуется обшить листами негорючего гипсокартона и тоже оштукатурить, а за котлом для перестраховки прикрепить к стеновой поверхности листы алюминия.

Оштукатуривание – это еще одна защита от влажных испарений, огня, иных воздействий. Повысить уровень огнестойкости можно с помощью специальной термостойкой штукатурки. Она выдерживает высокотемпературный нагрев и даже открытое пламя от 30 мин. до 2,5 часов.

Пол выравнивают цементно-песчаной стяжкой. Прочности обычной керамической плитки не хватает, чтобы устилать ею пол, так как котельное оборудование довольно тяжелое, и есть риск уронить какой-нибудь увесистый предмет. Более надежным будет керамогранит. Плитка из этого материала сверхпрочная, не боится нагревания до высокой температуры и огня.

От случайной протечки убережет сливной желоб. Если это сделать не получается, то по периметру на высоту 5-10 см от пола надо проложить гидроизоляцию, а котел поднять на постамент, избавив тем самым от возможного контакта с водой. Его легко соорудить из кирпичей и облицевать керамогранитом, предназначенным для пола.

Отделка помещения котельной
Плитка на стенах и на полу котельной поможет содержать помещение в надлежащей чистоте. Ее укладка ничем не отличается от подобной операции в других помещениях, но важно до начала работы точно выполнить разметку всех точек входа коммуникаций

Керамический гранит на пол лучше выбирать светлый с матовой текстурой. На нем не так заметны следы от обуви и пыль.

Под потолком в котельной находятся трубы, провода. Чтобы их замаскировать, делают короб из того же гипсокартона, что был использован на стенах. Короб снаружи штукатурят и окрашивают. В нем имеет смысл оставить ревизионные окошки и закрыть их металлическими съемными решетками.

Нет разницы, какие окна устанавливать в котельной – пластиковые или деревянные. При пожаре гореть будут и те, и другие. Пластик к тому же начнет плавиться и выделять токсические вещества.

к меню ↑

Сооружение модульных котельных

А как быть, если место для установки котельного оборудования в доме отсутствует, возводить отдельную постройку тоже нет возможности, а котельная для загородного дома очень нужна? В этом случае выручит модульная котельная. Она имеет заводскую комплектацию и монтируется быстро.

Максимальный объем помещений для обогрева таким способом составляет 1300 м3. Сам модуль представляет собой небольшой мобильный домик (контейнер), длина которого не превышает 2,5 м. Изготовлен он из двойного прочного металлического каркаса с утеплителем из специального волокна.

Модульная котельная в комплектации имеет 3-слойную трубу с теплоизоляцией для подвода к дому длиной 6 м, которую при необходимости можно удлинить. Оборудование доставляется в готовом виде и требует только подключения.

Блочно-модульная котельная
Модульная котельная мощностью 10 кВт вполне справляется с задачей отопления частного дома и снабжения его горячей водой. Ее можно демонтировать и перевезти в другое место

Для эксплуатации модульно-блочной котельной нужно:

  • установить контейнер рядом с домом;
  • подвести электричество (220В);
  • заготовить топливо (твердое или дизельное в зависимости от типа котла);
  • заполнить систему отопления водой.

В устройстве модульной котельной предусмотрено резервное электропитание, которого хватает на поддержку нормального режима эксплуатации в случае отключения электричества в течение суток. Температура теплоносителя регулируется автоматически.

Модульную котельную можно приобрести в стандартном исполнении или спроектировать на заказ, исходя из собственных потребностей. Установку рекомендуется поручить специалистам.

к меню ↑

Технологическая схема котельной

После расстановки тепловых генераторов наступает черед подключения аппаратов к инженерным сетям загородного дома – отоплению, водопроводу, электричеству. Все возможные схемы рассмотреть не получится, но мы приведем основные варианты обвязки котлов и водонагревателей в котельной:

  1. Простейший вариант – подключение одного двухконтурного котла настенного монтажа. Поскольку агрегат изначально укомплектован собственным насосом, расширительным баком и автоматикой, его можно ставить на кухне либо в коридоре, а коммуникации упрятать в стены. Отделять или пристраивать помещение не нужно.Как правильно обвязать газовый отопитель
  2. Схема котельной с твердотопливным котлом предусматривает защиту от холодной «обратки» и выпадения конденсата внутри топливника. Ключевую роль играет трехходовой клапан, не пускающий в рубашку теплоноситель из радиаторов, пока контур с байпасом не прогреется до 50–55 °C.Каноническая схема подключения
  3. Обвязка с теплоаккумулятором повышает эффективность ТТ-котла, который работает в максимальном режиме, отдавая большую часть энергии буферной емкости. Второй трехходовой клапан ограничивает температуру воды на входе в радиаторную сеть, балансировочный вентиль служит для настройки послойной загрузки бака.Схема подключения буферной емкости к СО
  4. Типовая схема соединения настенного отопителя с бойлером косвенного нагрева. Температуру в резервуаре отслеживает термостат, подающий сигнал контроллеру котла. Электроника переключает трехходовой электроклапан и поочередно направляет теплоноситель в змеевик водонагревателя или батареи отопления.Подключение термостата для загрузки бойлера
  5. При необходимости косвенный бойлер включается в малый контур циркуляции ТТ-котла, как изображено на следующей картинке.Соединение бойлера с дровяным котлом
  6. Схема с двумя котлами – электрическим и дровяным – часто применяется, когда в доме нет газа. Дровяной теплогенератор служит основным источником тепла, электрокотел – вспомогательным (автоматически включается после прогорания твердого топлива).Обвязка теплогенератора с другим котлом
  7. Когда требуется объединить несколько энергоустановок и потребителей в котельной, практикуется схема первичного и вторичных колец. В жилых зданиях малой и средней площади данный вариант успешно заменяет более дорогую гидрострелку с коллектором.Схема подключения котлов по методу первичных и вторичных колец

Более подробное описание каждой технологической схемы приведено в соответствующих статьях – способы обвязки теплогенераторов и установка электрокотла своими руками.


Вверх
Вверх
