Футорка – что это такое: разновидности и применение

Содержание

Футорка – что это такое: разновидности и применение

Что такое футорка?

Футорка — это одна из разновидностей резьбовых фитингов, использующихся для соединения деталей, трубопроводов или иных элементов. Внешне она похожа отрезок трубы или на болт, по продольной оси которого просверлено отверстие с резьбой.

Футорка

Футорка работает как переходник от одной резьбы к другой

Основное назначение — обеспечить переход от одного диаметра резьбы к другому.

Иногда отверстие с сорванной резьбой рассверливается на больший диаметр, нарезается новая и устанавливается футорка с внутренним диаметром, соответствующим вышедшему из строя элементу.

Мебельные выполняют функции присоединительных элементов для стяжек или фурнитуры. В этом случае элемент используется не как переходник, а как утопленная в материал гайка.

Футорки обычные и без внутреннего отверстия

Иногда к футоркам относят фитинги без внутреннего отверстия

к меню ↑

Переходная футорка в сантехнике

Один из самых оригинальных крепежных элементов, служащих для соединения труб и в качестве заглушек радиаторов, — это футорка. Данный элемент имеет отличия от других фитингов и переходных. Что такое футорка и в чем ее ключевые особенности?

к меню ↑

Назначение

Соединительное изделие, благодаря своей конструктивной особенности, является важным элементом при сборке и ремонте мебели. Футорка мебельная представляет собой фитинг с метрической внутренней резьбой и шурупной наружной. Широко используется при установке полочек в корпусной, кухонной мебели, в качестве основания для крючков.

Деталь хорошо подходит при соединении сложных плоскостей в особенности при торцевой прямоугольной стяжке, при сборке и разборке мебели из ДСП, МДФ и мягких сортов древесины. Деталь, обеспечивая надежное крепление, достаточно технологична, имеет правильный шаг резьбы, размер диаметра, малую степень шероховатости поверхности, герметичность.

Основное служебное назначение детали, это вкручивание или вбивание в приготовленное отверстие на поверхности. Метиз, совпадая с проходом по диаметру, резьбе, обеспечивает точное, прочное соединение, не допускает зазоров и перекосов между элементами крепежа. Изделие, даже при увеличении контактной площади, хорошо выносит нагрузку.

Изделие по своим конструктивным особенностям является технологичным: эффективно снижает временные затраты, способствует качеству изготовления и ремонта мебели. Для улучшения антикоррозийной стойкости детали покрываются хромом или цинком.

От качества изделия зависит срок службы всей мебели. Несоответствие резьбы или диаметра даже на миллиметр может стать причиной нарушения функционирования раздвижных, выдвижных, трансформирующихся деталей.

Особенности эксцентриковой мебельной стяжки, правила установки

к меню ↑

Где применяются

Их используют во многих областях:

  • Сантехника. Обеспечивают переход с одного диаметра резьбы на другой, соединение труб разного типоразмера.
  • Производство мебели. Используются как крепёжные элементы для деталей или фурнитуры. Мебельные футорки не имеют шестигранной головки под рожковый или накидной ключ, представляя собой втулку с наружной и внутренней резьбой. Устанавливаются с помощью плоской отвёртки или шестигранного ключа, для которых изготавливаются соответствующие гнёзда.
  • Техника. Являются одним из вариантов ремонта при износившейся резьбе. В частности, широко применяются в авторемонтных мастерских для восстановления свечной.

Простота и надёжность этого фитинга по достоинству оценены потребителями, единственным ограничивающим их использование обстоятельством является отсутствие в непосредственной близости некоторых видов или типоразмеров.

Иногда возникают ситуации, когда необходимого фитинга не оказывается ни под рукой, ни в магазинах. Чаще всего это специфические образцы, используемые при ремонтно-восстановительных работах. В таких случаях можно изготовить футорку самостоятельно, используя готовый болт или изготовив резьбу на прутке из подходящего металла, просверлив по продольной оси отверстие и нарезав в нём внутреннюю резьбу нужного размера.

Сферы применения

Футорка — что это: внешне фитинг напоминает отрезок трубы или на болт, по продольной оси которого имеется отверстие с резьбой. Наружная резьба – больше и предназначена для деталей большего диаметра, а внутренняя резьба – меньше, предназначена для соединения элемента меньшего диаметра. По сути, это переходник с одной резьбы на другую.

Главная функция такого соединителя — обеспечить сочленение двух деталей с разным сечением резьбы. Часто элемент с сорванной резьбой рассверливается на больший диаметр, чтобы его соединить используется футорка сантехническая или ремонтная с внутренним сечением, соответствующим испорченной детали.

Применение футорки резьбовой пользуется спросом в следующих сферах:

  1. Сантехника. Используется для соединения труб, сантехнических приборов, радиаторов с разными типоразмерами и материалами изготовления деталей (чугунные, биметаллические, алюминиевые элементы). Самая используемая область.
  2. Производство мебели. Применяется в качестве гайки для стяжки различных деталей, для утопления фурнитуры в материал. Мебельные фитинги из металла или пластика без шестигранной головки под рожковый или накидной ключ, монтируются при помощи плоской отвертки в соответствующие гнезда, к примеру, в глухие отверстия меньшего диаметра. Некоторые футорки снабжены шариком, который распирает ДСП или МДФ при закручивании присоединительной детали и плотно закрепляет фитинг в гнезде.
  3. Ремонт техники. Часто используются для соединения деталей с сорванной резьбой. К примеру, для восстановления свечной в автомобиле. Могут выполняться в виде спиральной ремонтной вставки. Для каждого вида технических приборов предназначаются соответствующие ремонтные комплекты с восстановительными приспособлениями для самых проблемных резьбовых соединений.
    Футорка – что это такое: разновидности и применение

Высокую надежность и простую конструкция этого переходника потребители оценили по достоинству. Их применение ограничено лишь сложность найти некоторые виды и типоразмеры фитинга в ближайшем магазине. Но если нет подходящей футорки для радиатора в одном магазине, то в другом вы точно сможете найти необходимый фитинг.

к меню ↑

Виды

Они могут различаться по назначению:

  • Сантехнические. Делятся на соответствующие типоразмерам чугунных элементов, биметаллическим или алюминиевым деталям.
  • Мебельные. Существуют металлические и пластиковые элементы. Они устанавливаются в заранее подготовленные гнёзда — например, глухие отверстия несколько меньшего диаметра. Резьба нарезается самой футоркой при установке, так как мебельные материалы (ДСП или МДФ) имеют относительно мягкую структуру. Некоторые снабжены дополнительным элементом — шариком, распирающим деталь при завинчивании присоединительного элемента и плотно закрепляющим фитинг в гнезде.
  • Ремонтные. Используются в мастерских по ремонту и восстановлению различной техники, в том числе автотранспорта. Существует много видов подобных деталей — от спиральных ремонтных вставок до полноценных футорок обычного вида. Для каждого типа технических устройств изготавливаются соответствующие ремонтные комплекты, включающие в свой состав восстановительные элементы для наиболее проблемных резьбовых соединений.

Футорки для мебели

Виды футорок могут различаться по своему назначению и материалу, из которого они изготовлены

Материал, из которого они изготавливаются, может быть самый разный. Это зависит от области применения элемента и величины нагрузок, которые он будет испытывать.

Из чего могут быть сделаны:

  • чугун;
  • латунь;
  • оцинкованная сталь;
  • алюминий;
  • пластик (капрон, полипропилен) и т. д.

Составить исчерпывающий список изделий невозможно, так как они зачастую изготавливаются отдельными производителями для определённых узлов или деталей. Тем не менее сантехнические фитинги изготавливаются в соответствии с техническими нормами и требованиями ГОСТ, поэтому они могут использоваться с достаточной уверенностью в эффективности и качестве.

Сантехнические

В сантехнике чаще всего применяются переходные футорки – для соединения труб, различных приборов, радиаторов. Для этих целей наряду с прямыми часто применяются обратные футорки. Также очень востребованы заглушки, которые используются для герметизации магистралей, ставятся на батарею. Для подключения радиатора к трубопроводам применяются специальные радиаторные футорки. Они часто продаются в монтажном наборе из 4 штук (две с левой резьбой, и две с правой).

Футорка – что это такое: разновидности и применение

Сантехнические футорки имеют обычно трубную или дюймовую резьбу, она может быть левой или правой.

Правая резьба встречается чаще, она используется на большинстве труб и соединительных патрубков различного оборудования (водонагревателей, насосов, фильтров). Левая резьба применяется на трубах, которые подключаются к радиатору с левой стороны. Метрическая резьба для самих труб обычно не используется, но может применяться для подсоединения различных приборов – например, манометров или редукторов.

Футорка – что это такое: разновидности и применение

Самые популярные размеры – те, которые соответствуют наиболее ходовым типодиаметрам труб: это универсальные изделия, соответствующие ГОСТ. Типовая сантехническая футорка имеет диаметр резьбы в интервале от ½ до 2 дюймов (8-50 мм). Для труб большего сечения резьбовые фитинги применяются редко. Длина резьбы – от 13 до 28,5 мм, общая длина изделия – от 17,5 до 39,5 мм.

Футорка – что это такое: разновидности и применение

Ремонтные

Основной вид ремонтных футорок – это резьбовые спиральные (пружинные) вставки. Внешне такая деталь представляет собой пружинящую спираль из стальной проволоки ромбовидного сечения, с одной стороны снабженную выступом или язычком. Язычок необходим для облегчения монтажа, после установки футорки его откусывают.

Характеристики:

  • изготавливаются из коррозионно-устойчивой стали, могут применяться в агрессивных средах;
  • восстановленная резьба более устойчива к механическим повреждениям, у вставки нет эффекта «закусывания» поврежденных метизов;
  • нагрузки равномерно распределяются и амортизируются по всей длине соединения, а не только за счет 2-3 верхних витков;
  • соединение становится прочнее в 2-4 раза и служит дольше.

Футорка – что это такое: разновидности и применение
Футорка – что это такое: разновидности и применение
Футорка – что это такое: разновидности и применение

Благодаря своим уникальным качествам такой вкладыш используется не только для ремонта поврежденной резьбы, но и для усиления жесткой резьбы в местах важных высоконагруженных соединений в авиационной и космической технике, атомных реакторах, медицинском оборудовании.

В быту используются для ремонта сорванной резьбы на трубах и на различных механизмах – например, для восстановления свечной резьбы автомобильного двигателя.

    Параметры спиральных вставок общепромышленного применения и наиболее ходовых в быту обычно соответствуют стандарту DIN 8140. Длина такой вставки делается кратной ее диаметру в смонтированном состоянии. Стандартно это 1D, 1,5D, 2D, 2,5D, 3D, где D- диаметр.

    Футорка – что это такое: разновидности и применение

    Мебельные

    Мебельная футорка используется не как фитинг, а как крепеж, с помощью которого можно сделать гнездо для присоединения ответного метиза в поверхности из дерева, древесной плиты, пластмассы. То есть она работает как гайка, погруженная в материал.

    Отличие мебельной футорки от других видов (сантехнических, ремонтных) в том, что используется только метрическая резьба.

    Наряду с деталями стандартного вида (с внешней и внутренней резьбой) для мебельного крепежа применяется специальный вид футорок, у которых резьба нанесена только на внутренней стороне отверстия, а снаружи для сцепления с материалом вместо резьбы используется насечка-фиксатор и шипы.

    Футорка – что это такое: разновидности и применение

    Внешней частью футорка ввинчивается или забивается в материал, где предварительно просверлено отверстие необходимого диаметра. При установке детали с внешней резьбой она сама нарезает резьбу в материале, так как ДСП, дерево и сходные материалы имеют относительно мягкую структуру. Забивная футорка (без внешней резьбы) просто забивается молотком. Некоторые снабжены распорным механизмом.

    Внутренняя резьба служит для установки метиза, которым присоединяют вторую деталь. За счет этого можно создавать различные виды мебельных креплений – как простых винтовых, состоящих только из самой футорки и ответного винта, так и более сложных, где футорка используется в составе сложного механизма – например, эксцентриковых стяжек, креплений дверец, откидных и выдвижных конструкций.

    Футорка – что это такое: разновидности и применение

    Футорка монтируется скрытно, не портит дизайн мебели.

    При этом соединение очень надежно, позволяет амортизировать воздействие на материал, поэтому применимо не только для твердых пород дерева, но и мягких, крошащихся материалов (ДСП, фанера), пластиков, для которых не каждый вид крепежа подходит. Кроме собственно мебели, этот вид крепежа применяется для самых разных деревянных и пластиковых конструкций. С его помощью создаются, например, крепления балясин, перил, собираются сами поручни перил необходимой длины. Может использоваться и при облицовочных работах – для закрепления деревянных панелей.

    Футорка – что это такое: разновидности и применение

    Мебельные футорки бывают металлическими и пластиковыми, делаются под различные ответные метизы (винты, шурупы, саморезы, шпильки) и пластиковый крепеж. Изготовление мебельного крепежа строго не регламентировано ГОСТ, он часто бывает нестандартным. Тем не менее самыми востребованными являются универсальные футорки, которые могут применяться и для сборки мебели, и для большого круга бытовых задач – под стандартный винт ГОСТ/DIN от М4 до М20.

    Их типовые размеры:

    • внутренний диаметр от 4 до 20 мм (М4 до М20);
    • внешний – от 6 до 29 мм;
    • шаг резьбы – от 0,5 до 1,5 мм;
    • высота – от 8 до 20 мм.

    Футорка – что это такое: разновидности и применение

    к меню ↑

    Как использовать?

    Чтобы поменять старую поломанную резьбу или закрепить соединение, нужно правильно установить вставку в виде спирали из металла. Начинать все нужно с рассверливания углубления с использованием кондуктора накладного вида. Затем следует произвести небольшое смещение осей отверстия (отклонение должно составлять не более 0,15 мм).

    После этого нужно сделать нарезание резьбы в сформированном углублении детали. Новую вставку накладывают на инструмент.
    Футорка – что это такое: разновидности и применение

    Стержень нужно вставлять в элемент таким образом, чтобы технологический поводок детали вошел в паз нижнего конца этого стержня.

    Позже надо завернуть проволочную вставку в углубление наконечника инструмента. При помощи последнего вставка ввинчивается в старую резьбу. Когда элемент плотно закрепится в отверстии, инструмент аккуратно вынимают, а технологический поводок удаляют.

    После установки рекомендуется провести проверку. Сделать это можно при помощи специального калибра (проходного или непроходного). Если его нет, можно воспользоваться болтом. Их медленно вводят в углубление с новой вставкой. Резьбовая деталь не должна удаляться из отверстия вместе с этими деталями.
    Футорка – что это такое: разновидности и применение
    Если вы воспользовались проходным калибром, то тогда его отклонение при проверке не должно превышать 0,5 мм. Непроходной элемент не должен вворачиваться в новый элемент.

    Вставка должна входить в сделанное углубление не менее, чем на ¼ от шага резьбы. Она не должна выступать. После такой контрольной проверки новое соединение станет еще более прочным и надежным.

    Проверку обязательно проводят в тех случаях, когда резьба выполняется в слишком мягких материалах, в том числе и в алюминиевых конструкциях.
    Футорка – что это такое: разновидности и применение
    О том, как восстановить резьбу своими руками, смотрите далее.

    к меню ↑

    Материалы

    Футорки бывают пластмассовыми и металлическими. Пластмассовые футорки небольших размеров применяют для мебельных креплений. Они легче по весу, более упруги, чем металлические, и не подвержены коррозии. Там, где критичен вес самого крепления или нельзя применять жесткие металлические метизы из-за специфики материала (тонкий лист ДСП, фанеры), такие детали оказываются незаменимыми. Из пластика делаются и некоторые сантехнические фитинги, которые применяются при монтаже бытовых сантехнических систем.

    В частности, фитинги для алюминиевых радиаторов отопления изготавливаются из полипропилена – такой переходник предотвращает образование гальванической пары между радиатором и стальной трубой.

    Футорка – что это такое: разновидности и применение
    Футорка – что это такое: разновидности и применение

    Для ответственных соединений, которые должны выдерживать высокие механические нагрузки, подвергаться воздействию высоких температур, давления, агрессивных сред применят только металлические футорки. Они бывают чугунными, стальными, медными, латунными, иногда – бронзовыми.

    • Чугунные футорки применяются для чугунных радиаторов и труб, выдерживают давление до 25 Бар и температуру до 175 градусов.
    • Латунная футорка – хороший соединитель для бытовых и большинства промышленных инженерных систем. Этот материал прочен, химически инертен, безопасен. Но в прочности латунь уступает чугуну и применяется для систем с рабочим давлением не более 16 Бар.
    • Стальные – изготавливаются из высокопрочной, устойчивой к коррозии углеродистой стали, дополнительно покрываются защитным цинковым или никелевым покрытием. Они подходят для агрессивных сред, могут выдержать высокие механические нагрузки, давление до 16 Бар и температуру до 110 градусов. Такие фитинги используют для ответственных соединений в промышленных и инженерных трубопроводах. Футорки небольших размеров для создания надежных соединений (мебельные, пружинные вставки) также выполняются из нержавеющей стали.

    Футорка – что это такое: разновидности и применение
    Футорка – что это такое: разновидности и применение
    Футорка – что это такое: разновидности и применение

    к меню ↑

    Размеры

    Футорки представлены разными размерами, для различных задач. Они могут ориентироваться на стандарты ГОСТ/DIN, а могут быть нетиповыми, в зависимости от конструкторских решений производителя мебели. Нетиповые обычно не продаются по отдельности, а идут в комплекте при заказе готовой мебели. Но в основном производители ориентируются на стандарт DIN 7965 для врезной мебельной муфты-футорки.

    Футорка – что это такое: разновидности и применение

    То есть, внутренний диаметр футорки подбирается также, как и обычной гайки: к ней присоединяется ответный винт того же диаметра (для футорки М4 – винт М4 и так далее). Наиболее ходовые размеры: М4, М5, М6, М8, М10. А также есть муфты под шурупы, шпильки, саморезы.

    Чтобы правильно подобрать футорку, кроме диаметра внутренней резьбы, нужно учитывать также ее внешний диаметр и длину. Внешний диаметр обычно – от 6 до 29 мм. Шаг резьбы – от 0,5 до 1,5 мм. Внешний диаметр определяет размер отверстия, которое высверливается в материале. Вместе с этим параметром нужно учитывать способ крепления – резьбовая футорка, с насечкой, с распорным механизмом и так далее.

    Наиболее распространённые варианты резьбы и их размеры

    Сантехнические делятся на две обширные группы. Первая из них предназначена для установки в чугунные сантехнические изделия или трубопроводы, радиаторы отопления и т. д. Их преимущества:

    • относительно низкая стоимость;
    • способность выдерживать давление до 25 Бар и температуру до 300 °C;
    • возможность использования в сложных условиях, при контакте с горячей водой, паром, маслом и т. д.;
    • наличие фитингов с правой и левой резьбой.

    Вторая группа используется на алюминиевых или биметаллических изделиях. Как правило, материалом служит оцинкованная сталь, устойчивая к коррозии и прочим нагрузкам. Состав футорок второй группы имеет следующие характеристики:

    • максимальное давление — 16 Бар;
    • максимальная температура — 110 °C;
    • произведение монтаж специальным инструментом, не разрушающим трубопроводы или радиаторы;
    • использование специального покрытия из порошковой эмали.

    Изделия для чугунных элементов системы имеют большую прочность и способны испытывать высокие нагрузки. Элементы второй группы предназначены для более мягких условий, что необходимо учитывать при выборе подходящего фитинга.

    При покупке следует внимательно осматривать изделия, стараясь не пропустить механические повреждения, трещины или иные изъяны поверхности. Оптимальным вариантом станет тестирование — пробное присоединение их к элементам с подходящей резьбой. Оно должно производиться легко, без напряжения и на всю длину резьбы. В противном случае следует использовать другой образец или вид фитинга.

    Использование это крепежа позволяет решить множество проблем без применения сварки или сложных технических приспособлений. Приобретение и установка вполне доступны даже неподготовленному человеку, главным условием является правильный подбор элемента по резьбе и размеру. Если никаких ошибок не допущено, установленный фитинг способен служить многие годы, не доставляя владельцу никаких хлопот.

    к меню ↑

    Что входит в монтажкомплект

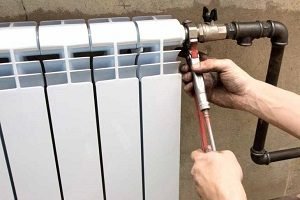

    Обычно стандартный комплект для подключения радиатора предусматривает следующий перечень элементов:

    • футорка (переходник) левая с уплотнительным кольцом – 2 шт;
    • футорка правая с уплотнительным кольцом – 2 шт;
    • заглушка для переходника самоуплотняющейся конструкции;
    • кран Маевского с силиконовой прокладкой;
    • специальный ключ спускника воздуха.

    Более универсальный комплект для монтажа радиатора может включать в себя кронштейны для фиксации посадочных мест корпуса на стену. Эти крепежи бывают разными в соответствии с типом конвектора, используемого в отоплении.

    Воздухоотводчик Маевского

    Кран оригинальной конструкции, устанавливаемый сбоку в верхней точке жидкостного теплового конвектора с целью выведения из него воздуха. Устройство имеет латунное основание с нарезкой для монтажа и тонким отверстием посередине. Снаружи имеется регулируемый игольчатый клапан со шлицем и головкой шестигранной формы под ключ, а также изготовленный из капрона или полипропилена элемент с боковым каналом для отвода воздуха. На резьбе воздухоотводчика стоит уплотнительное кольцо.

    Заглушка

    Эта деталь имеет наружную резьбу на ½ или ¾ и чаще изготовлена из латуни. Лицевая часть заглушки из комплектующих для радиаторов отопления может быть покрыта эмалью белого цвета. Она имеет форму шестигранника для удобного ввинчивания в отверстие футорки. На резьбе возле выступающей юбочки установлено силиконовое кольцо, предотвращающее просачивание воды из отопителя наружу через щель между стенками запчасти и корпуса.

    Кронштейны для крепежа

    В монтажном наборе можно встретить кронштейны для чугунных агрегатов. Это стальные штыри с елочкой, рабочая часть которых имеет небольшой изгиб для удержания отопителя. В дополнение к ним идут пластиковые дюбели, куда и вкручивается хвостовик штыря. Алюминиевые и биметаллические конвекторы тоже допустимо фиксировать таким крепежом.

    В случае железобетонной стены, трудно поддающейся сверлению на большую глубину, целесообразнее приобретать тип кронштейнов в виде крючков, которые фиксируют к стене в четырех точках

    к меню ↑

    Как правильно подобрать

    Основная задача при подборе заключается в точном определении размеров наружной и внутренней резьбы (штуцера и гайки, если выражаться языком специалистов). Кроме того, надо определить, какой вид резьбы нужен — метрическая, дюймовая или трубная.

    Проблема может возникнуть из-за того, что внешне все резьбы практически не отличаются друг от друга, а измерения с помощью линейки или штангенциркуля для неподготовленного человека полезной информации не несут.

    к меню ↑

    Особенности выбора

    При подборе футорки необходимо определиться с тем, какая именно ее разновидность нужна, какими габаритами и характеристиками она должна обладать, какие нагрузки выдерживать и из какого материала изготавливаться. Особенно важно правильно подобрать размеры наружной и внутренней резьбы и ее вид (метрическая, дюймовая, трубная; правая или левая). Для этого нужно внимательно изучить характеристики ответной резьбы, на которую будет монтироваться футорка.

    С помощью штангенциркуля или линейки определяют шаг этой резьбы (число витков на дюйм или миллиметр) и по таблице стандартов резьбы определяют, какому виду она соответствует.

    Непрофессионалу таким способом определить тип резьбы бывает сложно, поэтому стоит прибегнуть к сопроводительной документации на оборудование, для которого подбирается футорка, или воспользоваться консультацией опытного мастера.

    Футорка – что это такое: разновидности и применение

    Предлагаем несколько советов, которые будут полезны при выборе различных видов футорок.

    • Если речь идет о монтаже систем водо- или теплоснабжения, то все элементы монтируемой системы, включая фитинги, лучше покупать в комплекте, из одной линейки определенного производителя. Это гарантирует максимальную совместимость оборудования.
    • Для труб из некоторых металлов подходят не все переходники (даже если они подходят по резьбе), а только из соответствующих материалов. Так, для медных труб подходят только медные футорки с латунными элементами, для чугунных радиаторов и труб – только чугунные. Для пластиковых труб стальные и чугунные фитинги будут слишком тяжелыми, здесь используют пластиковые, латунные или комбинированные переходники. Зато со стальными трубами сочетаются фитинги из любых материалов.
    • В каталогах производителей для металлической трубы с резьбой указывается диаметр, измеренный по внутренней стороне трубы (без учета толщины самой трубы), а для пластмассовых – по наружной (с учетом толщины трубы). Это нужно иметь в виду, чтобы правильно подобрать проходной диаметр и состыковать трубы из разных материалов.
    • Ремонтная пружинная футорка должна утопать в отверстии на ¼ шага резьбы. Подбирать ее нужно исходя из того, что в свободном состоянии длина несколько меньше, чем после установки. При обозначении таких футорок по стандарту DIN эта особенность учитывается, и указывается итоговый размер (например, вставка М8 2D в установленном состоянии и с обломленным хвостовиком будет длиной равной двум диаметрам, то есть 16 мм). Но если речь идет о нестандартных моделях, производители могут применять свои обозначения, и нужно быть особенно внимательным при выборе.
    • При монтаже мебельной футорки край отверстия и верхний край футорки должны точно совпадать, а длина подбирается таким образом, чтобы от нижнего края футорки до поверхности оставалось не менее ½ шага резьбы (отверстие обычно не сквозное).

    Футорка – что это такое: разновидности и применение

    В любом случае лучше выбирать универсальные детали, выполненные по стандартам ГОСТ/DIN. Для их установки не нужны особые инструменты, они совместимы с другим типовым оборудованием. То, какие механические нагрузки способна выдерживать деталь, в каких условиях среды она может использоваться и другие важные характеристики также можно узнать из соответствующего стандарта.

    Футорка – что это такое: разновидности и применение

          При покупке нужно убедиться, что резьба гладкая, а на корпусе детали нет трещин и повреждений. Чтобы удостовериться в качестве резьбы, можно провести «тест-драйв» фитинга, подсоединив его к подходящей ответной резьбе.

          Футорка – что это такое: разновидности и применение
          Футорка – что это такое: разновидности и применение

          к меню ↑

          Критерии выбора

          Футорки подбираются в зависимости от сечения и материала соединяемых изделий. Определить подходящие параметры по диаметру поможет специальная таблица. Диаметр резьбы зависит от ее шага и числа ниток на дюйм.
          Футорка – что это такое: разновидности и применение

          Фитинги для чугунных элементов системы обладают высокой прочностью и способны выдержать высокие нагрузки. Изделия второй группы используются в более мягких условиях, что следует учитывать при выборе подходящего соединителя.

          При покупке внимательно осмотрите переходники, стараясь не пропустить механические повреждения, трещины или другие изъяны поверхности. Отлично, если получится попробовать присоединить футорку к детали с подходящей резьбой. Соединение должно производиться легко, без напряжения и на всю длину резьбы. Иначе лучше выбрать другой образец или вид фитинга.

          Иногда возникают ситуации, когда необходимого переходника не получилось найти в магазине.  Обычно это специфические образцы для ремонтно-восстановительных работ. В этом случае можно сделать футорку своими руками из болта прутике из подходящего металла, просверлив по продольной оси отверстие и нарезав в нем внутреннюю резьбу нужного размера.

          Таким образом, футорка позволяет решить проблему соединения деталей с разным сечением без применения сварки или сложных технических приспособлений. Купить и установить такой фитинг может даже неподготовленный потребитель. Главное – правильно подобрать изделие по резьбе и размеру. Если никаких ошибок не допущено, установленный фитинг способен прослужить долгие годы без хлопот.

          Как выбирается футорка по ГОСТУ

          Абсолютно любая покупка будет основываться на каких-то правилах и критериях. Они есть при приобретении футорки. Специалисты выделяют следующие требования при покупке:

          1. Габариты. Если вы не знаете параметры оборудования, то покупка не приведет к положительному результату.
          2. Не смотря на то, что производители на данный момент выпускают комплекты с разными диаметрами, знать диаметр резьбы очень важно. Это исключит возможные не состыковки. Помочь в выборе сможет инструкция к оборудованию.
          3. Определите, качественно ли изделие. Если футорка хорошая, то резьба будет исключать видимые повреждения. Кроме того все должно быть обработано. Поверхность должна быть гладкой.

          Самое главное, это проверка качества. Приобретая деталь ее нужно проверить на деле, для этого достаточно прикрутить предмет на двойную резьбу. Если вы не почувствуете сопротивления то это свидетельствует о качестве продукции.

          Радиаторная резьбовая футорка для чугунной батареи

          Эти критерии относятся не только к футоркам, но и к другим необходимым элементам. Вот некоторые из критериев:

          1. Соответствует ли размер. Как уже было сказано, если вы не знаете параметры вашего оборудования, то купить верные комплектующие не получится, лучше взять с собой документы на радиаторы, чтобы консультант смог подобрать необходимую деталь.
          2. Составьте план отопительной системы. Эта деталь намного важнее, чем покажется на первый взгляд. Самое главное, это четко определить, где расположены узлы системы. Такой расчет даст возможность покупки точного количества комплектующих.
          3. Качество материала. Для алюминиевого или биметаллического радиатора можно подобрать изделие белого цвета, так как установки чаще всего окрашены именно в этот цвет. Но обратите внимание, насколько ровны и качественно обработаны поверхности.
          4. Материал, из которого изготовлена футорка. Для чугунных радиаторов, футорки должны быть сделаны из того же материала, что и главная деталь. Так же оптимальным решением будет приобретение футорки из стали оцинкованного типа. Они отличаются долговечностью и надежностью. Цена при всех этих качествах приемлема.
          5. Уделите немного времени проверке. Как уже было сказано выше, можно проверить путем накручивания элемента на резьбу. В том случае если приобретаете большое количество материала, постарайтесь проверить, хотя бы несколько футорок. Накручивание должно быть легким и вы не должны прилагать большого усилия. Если же вы заметили помехи, это значит, что резьба была повреждена.

          Специалисты рекомендуют приобретать комплектацию одной и той же фирмы. Лучше всего покупать все в одном магазине, в таком случае консультанты посоветуют приобрести вам весь комплект, что поможет сэкономить вам время, кроме того вам все смогут объяснить все на месте и разбираться самостоятельно вам не придется.

          к меню ↑

          Основные принципы выбора комплектующих элементов

          Футорка – что это такое: разновидности и применение
          Любая покупка основывается на определенных критериях. Это не обходит стороной и комплектующих для сборки систем отопления.

          Выделяют следующий ряд требований, которые предъявляются к таким элементам, в том числе и футоркам:

          1. Размер – отсутствие информации о параметрах оборудования, к которому нужно приобрести комплектующие, не даст положительного результата. Например, если деталь отличается хоть на один дюйм, то такое соединение не будет надежным. При этом возможна утечка. Если принято монтировать систему собственными силами, а опыт в таком деле отсутствует, то рекомендуется захватить с собой в магазин документацию, например, на радиаторы или другое приобретенное ранее оборудование. Это не только облегчит задачу продавцу-консультанту в нахождении нужных деталей, но и поможет разобраться в этом деле самому покупателю.
          2. План отопительной системы – наличие эскиза позволит определить место расположения всех важных узлов, а также их количество. Особое значение при подборе комплектующих имеет также расположение их относительно друг друга. Такой чертеж позволит определить важные моменты, а также сделать акценты на отдельных проблемных участках.
            Футорка – что это такое: разновидности и применение
        • Резьба – подбирать футорку к другим деталям нужно соответствующих параметров. Ошибка в дюйме станет причиной не способности соединить такие детали. Несмотря на то, что производители выпускают комплектующие определенных стандартов, чтобы исключить возможную не состыковку, специалисты рекомендуют заранее ознакомиться с особенностями деталей. Поможет в этом прилагаемая к оборудованию инструкция.
        • Качество изделий – оценить комплектующие по такому параметру можно и визуально. Если деталь хорошего качества, то резьба, независимо от того снаружи она или внутри, должна быть ровной без каких-либо повреждений. Это касается и других поверхностей. Они в свою очередь также должны быть качественно обработанными.
        • Материал – покупать детали нужно, исходя из информации об самом оборудовании, к которому подбираются комплектующие. Так, для чугунного радиатора нужно брать и чугунную резьбовую футорку. А вот для биметаллических и алюминиевых изделий оптимальным вариантом будет предмет из оцинкованной стали.
        • Проверка элементов – совершая покупку, в обязательном порядке следует проверить деталь на практике. Достаточно лишь накрутить комплектующую на двойную резьбу. Если это делается легко и без лишнего сопротивления, то деталь хорошая. В противном случае резьба имеет повреждение и покупка этого товара не целесообразна.
          Футорка – что это такое: разновидности и применение
          Таким образом, незаменимым предметом при монтировании отопительной или другой системы выступает футорка.
        • Futorka представляет собой гайку или втулку, которая используется для трубного соединения различных диаметров.

          Благодаря этому устройству отопительную систему удается смонтировать легко и без проблем, невзирая на большие перепады в размерах труб. Прежде чем приступать к монтажным работам, рекомендуется ознакомиться со всеми возможными вариантами соединения основных элементов системы. Это важно потому, что диаметр отдельных элементов трубопровода и всех соединений может отличаться.

          к меню ↑

          Как правильно выбрать переходник для создания эффективной отопительной системы?

          При покупке футорки для радиатора следует обращать внимание на множество параметров, которые влияют на эффективность ее работы.

          План отопительной системы

          Это позволит подобрать лучшие переходники. Такой подход обеспечит эффективность созданной отопительной системы.

          Резьба

          Чугунная футорка должна оснащаться резьбой соответствующего размера. Если она хоть на один миллиметр не будет подходить, соединение не будет надежным и повышается риск протечек.

          Качество изделий

          Качество изделий можно оценить визуально. Они не должны иметь никаких дефектов. При осмотре резьбы не видно каких-либо повреждений или неровностей. Все поверхности должны быть качественно обработанными.

          Тестирование элементов

          Футорка для коллектора является тем элементом, который обеспечит простой монтаж всей отопительной системы любой конфигурации. Единственно условие для успешной работы изделий, выбор моделей, которые подходят по своим характеристикам к основным рабочим узлам.

          [spoiler title="Источники"]

          • https://aqua-rmnt.com/santehnika/chto-takoe-futorka-v-santehnike.html
          • https://pts-system.ru/utepliteli/futorka-chto-eto-takoe-vidy-osobennosti-i-primenenie
          • https://delta-instrument.ru/radiatory/futorka-eto.html
          • https://SantehnikPortal.ru/trubi/futorka.html
          • https://stroy-podskazka.ru/metizy/futorki/
          • https://osandroids.ru/futorka-chto-eto-takoe-v-avtomobile/
          • https://diacarta.ru/futorka-chto-eto-takoe-v-avtomobile/
          • https://KotelSibir.ru/obogrevatel/chto-takoe-futorka-v-santehnike.html
          • https://pipe-s.ru/fitingi-futorka-chto-eto/

          [/spoiler]


          Вверх
          Вверх
