1 Принцип действия эжектора

Чем глубже находится вода, тем сложнее ее поднять на поверхность. На практике, если глубина скважины более семи метров, поверхностный насос справляется со своими задачами с трудом.

Разумеется, для очень глубоких скважин уместнее приобрести высокопроизводительный погружной насос. Но с помощью эжектора можно улучшить характеристики поверхностного насоса до приемлемого уровня и со значительно меньшими затратами.

Эжектор – устройство небольшое, но очень эффективное. Этот узел имеет относительно простую конструкцию, его можно даже изготовить самостоятельно из подручных материалов. Принцип работы основан на том, чтобы придать потоку воды дополнительное ускорение, что позволит увеличить количество воды, поступающей из источника за единицу времени.

Галерея изображенийФото из Эжектор — устройство, требующееся для подъема воды поверхностным насосом с глубины более 7 м. Их используют для формирования напора в всасывающей магистралиЭжекторы подразделяются на встроенные и выносные разновидности. Для подъема воды с глубин в среднем от 10 до 25 м применяются выносные устройстваК эжекторному устройству подключаются две разные по диаметру трубы, за счет разницы давления в смежных трубах создается напорЭжекторы в заводском исполнении поставляются к насосным станциям и насосам-автоматамУстройства применяются в схемах ландшафтного оформления, требующих подачи воды под давлением для систем дождевания, фонтанов и подобных конструкцийДля установки эжектора у насосного агрегата должно быть два входящих отверстияВоспользовавшись схемами и размерами эжекторов заводского изготовления, можно собственноручно сделать полезное в откачке устройствоНа всасывающее отверстие самодельного эжектора устанавливается обратный клапан с сетчатым фильтром, обеспечивающим нормальную циркуляцию в процессе откачкиИспользование эжектора в откачке с глубины свыше 7 мНасос-автомат с конструктивно встроенным эжекторомКонструкция устройства для повышения напораМодель насоса-автомата с выносным эжекторомПрименение в системе автоматического поливаВариант подключения эжектора к поверхностному насосуСамодельные модели эжекторов для оснащения насосаОбратный клапан на всасывающем отверстие

Особенно удобно это решение тем, кто собирается установить или уже установил насосную станцию с поверхностным насосом. Эжектор позволит увеличить глубину забора воды до 20-40 метров.

Следует также отметить, что приобретение более мощного насосного оборудования приведет к заметному увеличению расхода электроэнергии. В этом смысле эжектор принесет заметную выгоду.

Эжектор для поверхностного насоса состоит из следующих элементов:

  • всасывающая камера;
  • смесительный узел;
  • диффузор;
  • зауженное сопло.

Работа устройства основана на принципе Бернулли. Он гласит, что если скорость движения потока увеличивается, вокруг него создается область с низким давлением. Таким образом достигается эффект разрежения. Вода поступает через сопло, диаметр которого меньше, чем размеры остальной конструкции.


Эта схема позволяет составить представление об устройстве и принципе работы эжектора для насосной станции. Ускоренный обратный поток создает область низкого давления и передает кинетическую энергию основному потоку воды

Небольшое сужение придает потоку воды заметное ускорение. Вода поступает в камеру смесителя, создавая внутри него область с пониженным давлением. Под влиянием этого процесса через всасывающую камеру в смеситель попадает поток воды, находящийся под более высоким давлением.

Вода в эжектор поступает не из скважины, а от насоса. Т.е. эжектор должен быть установлен таким образом, чтобы часть воды, поднятой с помощью насоса, возвращалась в эжектор через сопло. Кинетическая энергия этого ускоренного потока будет постоянно передаваться массе воды, которая всасывается из источника.

Штуцер для эжектора
Чтобы создать область разреженного давления внутри эжектора используют специальный штуцер, диаметр которого меньше, чем параметры всасывающей трубы

Таким образом будет обеспечено постоянное ускорение движения потока. Насосному оборудованию понадобится меньше энергии для транспортировки воды на поверхность. В результате его эффективность возрастет, как и глубина, с которой можно забирать воду.

Часть воды, добытой таким образом, по рециркуляционной трубе снова направляется в эжектор, а остальная – поступает в водопроводную систему дома. Наличие эжектора имеет еще один “плюс”. Он всасывает воду самостоятельно, что дополнительно страхует насос от работы вхолостую, т.е. от опасной для всех поверхностных насосов ситуации “сухого хода”.

Схема устройства эжектора
На схеме изображено устройство внешнего эжектора: 1- тройник; 2 — штуцер; 3 — переходник для водопроводной трубы; 4, 5, 6 — уголки

Чтобы регулировать работу эжектора, используют обычный кран. Его устанавливают на трубе рециркуляции, по которой вода из насоса направляется на сопло эжектора. С помощью крана количество воды, поступающей на эжектор, можно уменьшить или увеличить, тем самым снизив или повысив скорость обратного потока.

к меню ↑

2 Выбор: встроенный или внешний?

В зависимости от места установки различают выносные и встроенные эжекторы. Большой разницы в конструктивных особенностях этих устройств нет, но расположение эжектора все же влияет некоторым образом и на монтаж насосной станции, и на ее работу.

Итак, встроенные эжекторы обычно помещают внутри корпуса насоса или в непосредственной близости от него. В результате эжектор занимает минимум места, и его не придется отдельно устанавливать, достаточно выполнить обычный монтаж насосной станции или собственно насоса.

Кроме того, расположенный в корпусе эжектор надежно защищен от загрязнений. Разрежение и обратный забор воды производится прямо в корпусе насоса. Нет необходимости устанавливать дополнительные фильтры, чтобы защитить эжектор от засорения частицами ила или песком.

Выносной эжектор
Выносной эжектор для насосной станции установить сложнее, чем внутреннюю модель, но этот вариант создает гораздо меньший шумовой эффект

Однако следует помнить, что максимальную эффективность такая модель демонстрирует на небольших глубинах, до 10 метров. Насосы со встроенным эжектором рассчитаны на такие относительно неглубокие источники, их преимущество в том, что они обеспечивают отличный напор поступающей воды.

В результате этих характеристик хватает, чтобы использовать воду не только для бытовых нужд, но и для полива или выполнения других хозяйственных операций. Еще одна проблема – повышенный уровень шума, поскольку к вибрации работающего насоса добавляется звуковой эффект от воды, проходящей сквозь эжектор.

Если принято решение об установке насоса со встроенным эжектором, то придется позаботиться о шумоизоляции особенно тщательно. Насосы или насосные станции со встроенным эжектором рекомендуется устанавливать вне дома, например, в отдельном здании или в кессоне скважины.

Электродвигатель для насоса с эжектором должен быть более мощным, чем для аналогичной безэжекторной модели.

Выносной или внешний эжектор устанавливают на некотором расстоянии от насоса, и это расстояние может быть довольно значительным: 20-40 метров, некоторые специалисты даже считают приемлемым показатель в 50 метров. Таким образом, выносной эжектор можно поместить прямо в источнике воды, например, в скважине.

Цель использования эжектора в водоснабжении с насосной станцией
Внешний эжектор не столько повышает производительность насоса, сколько призван увеличить глубину забора воды из источника, которая может достигать 20-45 м

Разумеется, шум от работы эжектора, установленного глубоко под землей, уже не побеспокоит жильцов дома. Однако этот тип устройства следует подключать к системе с помощью рециркуляционной трубы, по которой вода будет возвращаться к эжектору.

Чем больше глубина установки прибора, тем более длинную трубу придется опустить в скважину или колодец.

Наличие еще одной трубы в скважине лучше предусмотреть на стадии проектирования устройства. Подключение выносного эжектора также предусматривает установку отдельного накопительного бака, из которого будет производиться забор воды для рециркуляции.

Такой бак позволяет уменьшить нагрузку на поверхностный насос, сэкономив некоторое количество энергии. Стоит отметить, что эффективность работы внешнего эжектора несколько ниже, чем у встроенных в насос моделей, однако возможность значительно увеличить глубину забора заставляет смириться с этим недостатком.

При использовании внешнего эжектора нет необходимости помещать насосную станцию непосредственно возле источника воды. Ее вполне можно установить в подвале жилого дома. Расстояние до источника может варьироваться в пределах 20-40 метров, на производительности насосного оборудования это не отразится.

к меню ↑

3 В каких случаях нужен эжектор

Прежде чем разбираться с вопросом о том, что такое эжектор, следует выяснить, для чего нужна насосная станция, оснащенная им. По сути, эжектор (или эжекторный насос) представляет собой устройство, в котором энергия движения одной среды, перемещающейся с высокой скоростью, передается другой среде. Таким образом, у эжекторной насосной станции принцип работы основан на законе Бернулли: если в сужающемся сечении трубопровода создается пониженное давление одной среды, это вызовет подсос в формируемый поток другой среды и ее перенос от места всасывания.

Всем хорошо известно: чем больше глубина источника, тем тяжелее поднять воду из него на поверхность. Как правило, если глубина источника составляет более семи метров, то обычный поверхностный насос уже с трудом выполняет свои функции. Конечно, для решения такой проблемы можно применить более производительный погружной насос, но лучше пойти другим путем и приобрести эжектор для насосной станции поверхностного типа, значительно улучшив характеристики используемого оборудования.

Внешний эжектор, подготовленный для погружения в скважину

Внешний эжектор, подготовленный для погружения в скважину

За счет применения насосной станции с эжектором увеличивается напор жидкости в основном трубопроводе, при этом используется энергия быстрого потока жидкой среды, протекающей по его отдельному ответвлению. Эжекторы, как правило, работают в комплекте с насосами струйного типа – водоструйными, жидкостно-ртутными, парортутными и паромасляными.

Особенно актуальным эжектор для насосной станции является в том случае, если надо увеличить мощность уже установленной или планируемой к установке станции с поверхностным насосом. В таких случаях эжекторная установка позволяет увеличить глубину забора воды из резервуара до 20–40 метров.

к меню ↑

4 Эжектор для отсоса воды

Если говорить о добыче воды, то тут чаще всего используется эжектор для насоса водяного. Все дело в том, что если после бурения скважины вода оказывается ниже, чем семь метров, то обычный водяной насос будет справляться с большим трудом. Конечно, можно покупать сразу погружной насос, производительность которого значительно выше, однако это дорого. А вот при помощи эжектора можно повысить мощность уже имеющегося агрегата.

Стоит отметить, что конструкция данного устройства довольно проста. Производство самодельного приспособления также остается вполне реальной задачей. Но для этого придется потрудиться над чертежами для эжектора. Основной принцип работы этого простого аппарата заключается в том, что он придает потоку воды дополнительное ускорение, что приводит к увеличению поставок жидкости в единицу времени. Другими словами, задача агрегата — это усиление напора воды.

к меню ↑

5 Подключение

В случае с внутренним эжектором, если он включен в конструкцию самого насоса, монтаж системы мало чем отличается от установки безэжекторного насоса. Достаточно просто присоединить трубопровод от скважины к всасывающему входу насоса и обустроить напорную линию с сопутствующим оборудованием в виде гидроаккумулятора и автоматики, которая будет управлять работой системы.

Для насосов с внутренним эжектором, в которых он закрепляется отдельно, а также для систем с внешним эжектором добавляется два дополнительных этапа:

  • Прокладывается дополнительная труба для рециркуляции от напорной линии насосной станции к входу эжектора. Подключается основная труба от него к всасу насоса.
  • К всасу эжектора подключается патрубок с обратным клапаном и грубым фильтром для забора воды из скважины.

При необходимости в линию рециркуляции устанавливается вентиль для настройки. Это особенно выгодно, если уровень воды в скважине находится много выше, чем рассчитана насосная станция. Можно уменьшать напор в эжектор и тем самым поднимать напор в системе водоснабжения. У некоторых моделей имеется уже встроенный вентиль для подобной настройки. О его размещении и способе регулировки указано в инструкции к оборудованию.

к меню ↑

5.1 Стартовый запуск и дальнейшая эксплуатация

Первичный запуск насосной станции рекомендуется выполнять по следующей схеме:

  1. Залить воду в насос через специальное отверстие.
  2. Перекрыть кран, по которому вода поступает из насосной станции в водопроводную систему.
  3. Включить насос примерно на 10-20 секунд и сразу отключить.
  4. Открыть кран и стравить часть воздуха из системы.
  5. Повторять цикл кратковременных включений/отключений насоса в сочетании со стравливанием воздуха до тех пор, пока трубы не заполнятся водой.
  6. Снова включить насос.
  7. Дождаться заполнения гидроаккумулятора и автоматического отключения насоса.
  8. Открыть любой водопроводный кран.
  9. Подождать, пока вода вытечет из гидроаккумулятора, и насос включится в автоматическом режиме.

Если при пуске системы с эжектором вода не пошла, возможно, в трубы каким-то образом просачивается воздух, или же первоначальная заливка водой не была выполнена правильно. Имеет смысл проверить наличие и состояние обратного клапана. Если его нет, вода просто будет выливаться в скважину, а трубы останутся пустыми.

Эти моменты следует учесть и при использовании насосной станции с эжектором, которая запускается после длительного хранения. Обратный клапан, целостность труб и герметичность соединений лучше всего проверить сразу же.

Если все в порядке, а вода не поступает, нужно проверить напряжение, поступающее к насосной станции. Если оно слишком низкое, насос просто не может работать в полную мощность. Следует наладить нормальное электропитание оборудования, и проблема исчезнет.

Если эжектор нужен для улучшения напора воды в системе, а не для увеличения глубины забора воды, можно использовать описанную выше модель самодельного эжектора.

Но его не нужно погружать в воду, можно разместить в удобном месте возле поверхностного насоса. В этом случае эжектор будет работать примерно так же, как и встроенная модель промышленного производства.

к меню ↑

6 Виды эжекторов по месту установки

Приобретая эжектор для оснащения насосной станции, имейте в виду, что такое устройство может быть встроенным и внешним. Устройство и принцип работы эжекторов двух этих типов практически ничем не отличаются, различия состоят лишь в месте их установки. Эжекторы встроенного типа могут помещаться во внутреннюю часть корпуса насоса, либо монтироваться в непосредственной близости от него. Эжекционный насос встроенного типа отличает ряд достоинств, к которым следует отнести:

  • минимум места, необходимого для установки;
  • хорошая защищенность эжектора от загрязнений;
  • отсутствие необходимости в установке дополнительных фильтров, защищающих эжектор от нерастворимых включений, содержащихся в перекачиваемой жидкости.

Центробежный насос с встроенным эжектором

Центробежный насос с встроенным эжектором

Между тем следует иметь в виду, что высокую эффективность эжекторы встроенного типа демонстрируют в том случае, если их используют для откачивания воды из источников небольшой глубины – до 10 метров. Еще одним значимым недостатком насосных станций с эжекторами встроенного типа является то, что они издают достаточно сильный шум при своей работе, поэтому располагать их рекомендуется в отдельном помещении или в кессоне водоносной скважины. Следует также иметь в виду, что устройство эжектора данного типа предполагает использование более мощного электродвигателя, приводящего в действие и саму насосную установку.

Выносной (или внешний) эжектор, как следует из его названия, устанавливается на определенном расстоянии от насоса, причем оно может быть довольно большим и доходить до пятидесяти метров. Эжекторы выносного типа, как правило, размещают непосредственно в скважине и подключают к системе посредством рециркуляционной трубы. Насосная станция с выносным эжектором также требует использования отдельного накопительного бака. Этот бак необходим для того, чтобы обеспечивать постоянное наличие воды для рециркуляции. Наличие такого бака, кроме того, позволяет снизить нагрузку, приходящуюся на насос с выносным эжектором, и уменьшить количество энергии, необходимой для его функционирования.

Насос с внешним эжектором

Насос с внешним эжектором

Использование эжекторов выносного типа, эффективность которых несколько ниже, чем у встраиваемых устройств, позволяет осуществлять откачивание жидкой среды из скважин значительной глубины. Кроме того, если сделать насосную станцию с внешним эжектором, то ее можно не размещать в непосредственной близости от скважины, а смонтировать на расстоянии от источника водозабора, которое может составлять от 20 до 40 метров. При этом важно, что расположение насосного оборудования на таком значительном расстоянии от скважины не отразится на эффективности его работы.

к меню ↑

7 Изготовление эжектора и его подключение к насосному оборудованию

Разобравшись в том, что же такое эжектор и изучив принцип его действия, вы поймете, что изготовить это несложное устройство можно и своими руками. Зачем изготавливать эжектор своими руками, если его без особых проблем можно приобрести? Все дело в экономии. Найти чертежи, по которым можно самостоятельно сделать такое устройство, не представляет особых проблем, а для его изготовления вам не потребуются дорогостоящие расходные материалы и сложное оборудование.

Как сделать эжектор и подключить его к насосу? Для этой цели вам необходимо подготовить следующие комплектующие:

  • тройник с внутренней резьбой;
  • штуцер;
  • муфты, колена и другие фитинговые элементы.

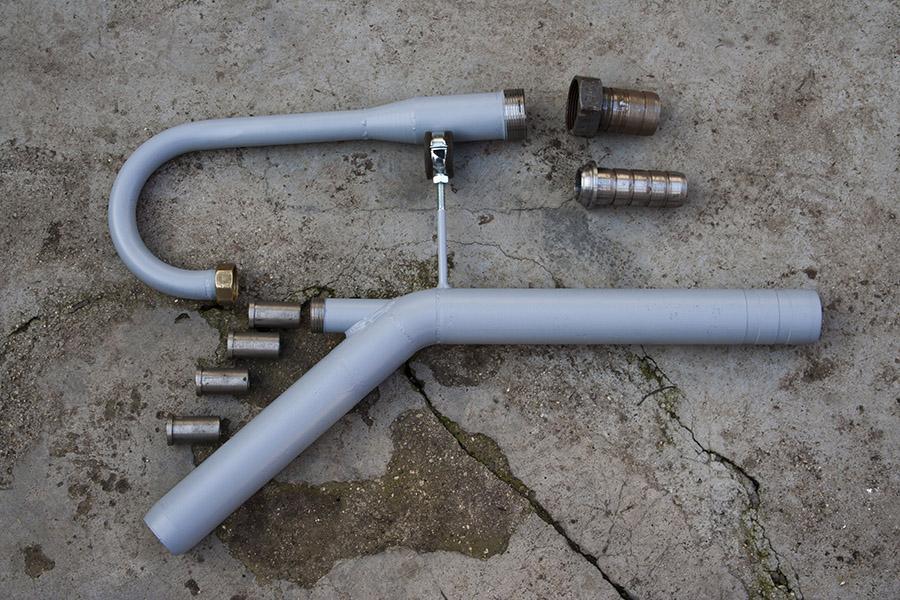

Комплектующие для самодельного эжектора

Изготовление эжектора осуществляется по следующему алгоритму.

  1. В нижнюю часть тройника вкручивают штуцер, причем делают это так, чтобы узкий патрубок последнего оказался внутри тройника, но при этом не выступал с его обратной стороны. Расстояние от торца узкого патрубка штуцера до верхнего торца тройника должно составлять порядка двух-трех миллиметров. Если штуцер чересчур длинный, то торец его узкого патрубка стачивают, если короткий, то наращивают при помощи полимерной трубки.
  2. В верхнюю часть тройника, которая будет соединяться с всасывающей магистралью насоса, вкручивают переходник с наружной резьбой.
  3. В нижнюю часть тройника с уже установленным штуцером вкручивают отвод в виде уголка, который будет соединяться с рециркуляционной трубой эжектора.
  4. В боковой патрубок тройника также вкручивают отвод в виде уголка, к которому посредством цангового зажима присоединяют трубу, подающую воду из скважины.
  5. Самодельный эжектор в сборе

Все резьбовые соединения, выполняемые при изготовлении самодельного эжектора, должны быть герметичными, что обеспечивается применением ФУМ-ленты. На трубе, по которой будет осуществляться забор воды из источника, следует разместить обратный затвор и сетчатый фильтр, который защитит эжектор от засорения. В качестве труб, при помощи которых эжектор будет подключаться к насосу и накопительному баку, обеспечивающему рециркуляцию воды в системе, можно выбрать изделия как из металлопластика, так и из полиэтилена. Во втором варианте для монтажа нужны не цанговые зажимы, а специальные обжимные элементы.

После того как все требуемые соединения выполнены, самодельный эжектор помещают в скважину, а всю трубопроводную систему заполняют водой. Только после этого можно осуществить первый пуск насосной станции.

к меню ↑

7.1 Собственноручная сборка эжектора

Для изготовления простейшего эжекторного устройства понадобятся всегда имеющиеся под рукой или в продаже сантехнические фитинги — тройник с внутренней резьбой, муфты и отводы.

Основным элементом служит неравнопроходной тройник, в нижнюю часть которого вставляется штуцер с наружной резьбой. При установке штуцера необходимо обеспечить, чтобы он не доходил до верхнего края тройника на 2-3 мм. Для этого при необходимости он дорабатывается подпиливанием или наращиванием полиэтиленовой трубкой. Штуцер будет играть роль сопла, поэтому от точности его установки зависят разрежение в корпусе тройника и напор воды на выходе.

К верхней части тройника через переходник подсоединяется полиэтиленовая труба для подачи воды в систему. На резьбе нижней части, кроме штуцера, устанавливается отвод для подачи рециркуляционной воды от насоса. Для забора воды из скважины или колодца используется боковой патрубок тройника с присоединенной через отвод полиэтиленовой трубкой. Его диаметр должен быть меньше, чем по основному проходу фитинга.

Что касается размеров, то для изготовления эжектора, обеспечивающего водоснабжение небольшого дома или дачи, достаточным будет использование тройника на ¾» с боковым штуцером на ¾» и внутреннего штуцера с диаметром 12 мм.

к меню ↑

7.2 Порядок подключения труб

Для подключения к смежным элементам системы можно использовать полиэтиленовые или металлопластиковые трубы. Подсоединенная к боковому патрубку труба с установленными обратным клапаном и фильтром должна иметь достаточную для погружения в скважину длину, ее крепят в первую очередь.

К нижнему концу устройства с зауженным штуцером присоединяют трубопровод рециркуляции, соединенный с емкостью для воды и необходимый для создания обратного потока.

Верхняя часть эжектора подключается через трубопровод к поверхностному насосу, на этом сборка самодельной эжекторной установки завершена.

к меню ↑

7.3 Что нужно учесть при подключении?

Вакуумный электронасос эжекторный (не важно, это насос с выносным эжектором или вмонтированным) обязательно должен монтироваться с соблюдением всех рекомендаций (они есть в инструкции к конкретной модели устройства).

К примеру, после выходной трубы обязательно нужно ставить обратный вентиль. Он предотвратит работу агрегата на «холостом ходу». Труба, втягивающая воду, должна располагаться на глубине минимум 1 м. Диаметр колодца, при этом, не должен быть меньше 12 см. в диаметре.

Если вы приобрели дорогой эжектор для насоса, то можно его еще и доработать – установить автоматику. Она позволит автоматизировать работу системы, а также сможет значительно продлить эксплуатационный срок вашего агрегата.

Поверхностный насос с внешним эжектором, а также насос с эжектором внутреннего типа, монтируются с помощью двух дополнительных манипуляций:

  1. Для рециркуляции на трубе нужно смонтировать специальную прокладку. Она протягивается от эжектора до напорного трубопровода. Затем эжектор для насоса подсоединяется к всасываемому отверстию оборудования.
  2. Патрубок – фильтр воды, а также обратный кран должны аналогичным образом монтироваться к всасываемой трубе эжектора.

    Подключение эжекторного насоса

Если нужно, то вышеописанная система рециркуляции дополнительно оснащается краном настойки. Он необходим, если вода в колодце находится на уровне, значительно превышающем уровень, на которое рассчитано оборудование.

Водный напор на эжекторе можно отрегулировать путем увеличения давления в системе подачи воды. Есть даже устройства, обладающими «тонкими» деталями настройки этого параметра. Обычно эта деталь подробно прописана в документации к агрегату.

к меню ↑

7.4 Стартовый запуск и дальнейшая эксплуатация

Первичный запуск насосной станции рекомендуется выполнять по следующей схеме:

  1. Залить воду в насос через специальное отверстие.
  2. Перекрыть кран, по которому вода поступает из насосной станции в водопроводную систему.
  3. Включить насос примерно на 10-20 секунд и сразу отключить.
  4. Открыть кран и стравить часть воздуха из системы.
  5. Повторять цикл кратковременных включений/отключений насоса в сочетании со стравливанием воздуха до тех пор, пока трубы не заполнятся водой.
  6. Снова включить насос.
  7. Дождаться заполнения гидроаккумулятора и автоматического отключения насоса.
  8. Открыть любой водопроводный кран.
  9. Подождать, пока вода вытечет из гидроаккумулятора, и насос включится в автоматическом режиме.

Если при пуске системы с эжектором вода не пошла, возможно, в трубы каким-то образом просачивается воздух, или же первоначальная заливка водой не была выполнена правильно. Имеет смысл проверить наличие и состояние обратного клапана. Если его нет, вода просто будет выливаться в скважину, а трубы останутся пустыми.

Эти моменты следует учесть и при использовании насосной станции с эжектором, которая запускается после длительного хранения. Обратный клапан, целостность труб и герметичность соединений лучше всего проверить сразу же.

Нижний патрубок эжектора, через который осуществляется забор воды, следует защитить от загрязнений с помощью сетчатого фильтра грубой очистки (+)

Если все в порядке, а вода не поступает, нужно проверить напряжение, поступающее к насосной станции. Если оно слишком низкое, насос просто не может работать в полную мощность. Следует наладить нормальное электропитание оборудования, и проблема исчезнет.

Если эжектор нужен для улучшения напора воды в системе, а не для увеличения глубины забора воды, можно использовать описанную выше модель самодельного эжектора.

Но его не нужно погружать в воду, можно разместить в удобном месте возле поверхностного насоса. В этом случае эжектор будет работать примерно так же, как и встроенная модель промышленного производства.

к меню ↑

8 Особенности монтажа устройства

Как уже упоминалось, установка эжектора, встроенного в насос особых проблем не доставляет, поскольку устройство уже находится в корпусе прибора. Поверхностный насос просто подключают к водоподающему шлангу с одной стороны, а также к системе водопровода – с другой стороны.

Если же он используется в составе насосной станции, то насос соединяют с гидроаккумулятором посредством специального штуцера на пять выходов. Кроме того, насос необходимо будет подключить к контактам реле давления, чтобы обеспечить его автоматическое включение и отключение.

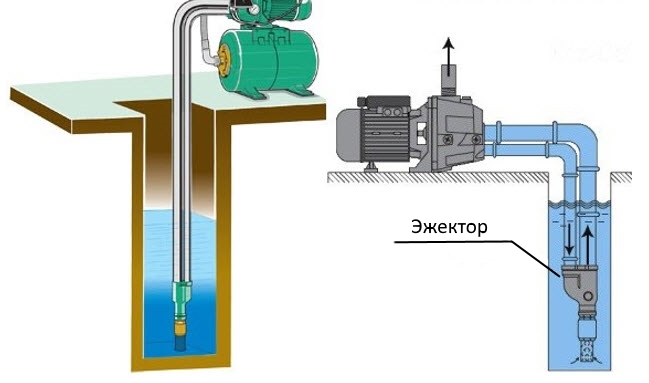

Схема подключения эжектора
На этой схеме наглядно изображен порядок подключения выносного эжектора к насосной станции с указанием мест монтажа всех необходимых узловl

Перед включением поверхностного насоса его обязательно следует залить водой через предусмотренное для этого заливочное отверстие. Нельзя включать такое оборудование без воды, оно может сгореть. Если монтаж насоса выполнен правильно, эжектор будет работать без перебоев.

Но установка выносного эжектора производится по более сложной схеме. Для начала необходимо будет установить трубу, которая обеспечит обратный поток воды от накопителя к эжектору. На всасывающий отдел эжектора устанавливают обратный клапан. За ним следует поставить сетчатый фильтр, который защитит устройство от засорения.

Сверху на трубе рециркуляции необходимо установить регулировочный кран, чтобы регулировать количество воды, которая направляется к эжектору. Этот узел не является обязательным, но может существенно улучшить ситуацию с напором воды в доме.

Чем меньше воды будет возвращаться к эжектору, тем больше ее останется для водопроводной системы дома.

Принцип сборки эжектора перед эксплуатацией
Сборка эжектора перед эксплуатацией производится по стандартной схеме. Снизу к корпусу эжектора подсоединяется сетчатый фильтр, сверху – через сопло трубка Вентури, выполненная в виде пластикового раструба (+)

Таким образом можно влиять на напор воды в водопроводе. При его недостатке следует немного закрутить регулировочный кран на обратной магистрали.

Если же напор слишком большой и создает ненужную нагрузку на водопроводную систему, имеет смысл направить к эжектору большее количество воды, чтобы повысить эффективность работы насосного оборудования.

Некоторые промышленные модели эжекторов уже снабжены системой такой регулировки. В инструкции, которая прилагается к прибору, обычно подробно описан порядок настройки работы эжектора.

к меню ↑

9 Использование самодельного внешнего варианта

Встроенный эжектор обычно приобретают одновременно с насосом, а вот внешнюю модель очень часто изготавливают своими руками.

Полезно будет рассмотреть процесс создания и порядок подключения такого устройства. Для того, чтобы сделать эжектор, понадобятся такие детали, как тройник с внутренними резьбовыми соединениями, штуцер, фитинги, отводы, муфты и т.п.

к меню ↑

9.1 Собственноручная сборка эжектора

Собирают устройство следующим образом:

  1. Соединяют нижнюю часть тройника со штуцером так, чтобы патрубок выхода находился вверху, а штуцер с меньшим диаметром оказался внутри эжектора.
  2. Затем нужно доработать конструкцию, спилив узкую часть штуцера, если она выступает из тройника.
  3. Если штуцер оказался слишком коротким, его наращивают, используя полимерную трубку.
  4. На верхнюю сторону тройника навинчивают переходник с наружной резьбой.
  5. К другому концу переходника с помощью фитинга присоединяют водопроводную трубу ПВХ.
  6. Теперь к нижней стороне тройника, в которую уже вставлен узкий штуцер, следует присоединить отвод в виде уголка.
  7. К этому отводу присоединяют трубу, по которой будет поступать обратный поток воды к эжектору.
  8. К боковому патрубку тройника присоединяют еще один уголок.
  9. К этому уголку с помощью цангового зажима присоединяют трубу, по ней будет всасываться вода из скважины, колодца и т.п.

Расстояние между краем тройника и штуцера должно составлять примерно 2-3 мм. Это обеспечит создание области разрежения с необходимыми характеристиками. Для закрепления рециркуляционной трубы используют обжимную гайку.

Получается, что к внутренней резьбе нижнего патрубка тройника присоединяют одновременно два элемента. Один из них (штуцер) находится внутри тройника, а второй (уголок) – снаружи. Чтобы оба они поместились на одном резьбовом соединении, следует срезать часть резьбы штуцера.

Разумеется, все резьбовые соединения должны быть уплотнены и загерметизированы. Чаще всего для этого используют ФУМ ленту. Иногда для подключения эжектора к насосной станции применяют не металлопластиковые трубы, а конструкции из полиэтилена.

Для их монтажа следует использовать особые обжимные элементы, а цанговые зажимы, которые хороши для металлопластика, в этой ситуации не подойдут.

ФУМ лента для эжектора
Все резьбовые соединения эжектора следует тщательно уплотнить и загерметизировать, например, с помощью ФУМ-ленты или другого подходящего материала

к меню ↑

9.2 Порядок подключения труб

О том, с помощью каких именно труб будет подключен выносной эжектор, следует подумать заранее. Полиэтиленовые конструкции хорошо гнутся при нагреве, что позволяет обойтись без уголков при подключении эжектора. Трубу просто сгибают в подходящем месте и под нужным углом, а затем присоединяют к эжектору.

Подключение эжектора
Для подключения эжектора можно использовать трубы из полиэтилена, которые проще в монтаже, чем аналогичные конструкции из металлопластика

Итак, устройство имеет три выхода, к каждому из которых следует подключить соответствующую трубу. Сначала обычно устанавливают трубу, через которую будет выполняться забор воды из источника. Она присоединяется к боковому выходу из эжектора.

На конце этой трубы в обязательном порядке устанавливается обратный клапан, а также сетчатый фильтр. Эта труба должна быть достаточно длинной, чтобы опуститься глубоко под воду. Но не стоит производить забор воды у самого дна источника, поскольку это может привести к засорению эжектора, даже несмотря на наличие фильтра.

Затем можно присоединить трубу к нижнему концу эжектора, в котором установлен зауженный штуцер. Это магистраль, по которой производится рециркуляция воды. Второй конец этой трубы следует подключить к емкости, из которой будет отбираться вода для создания обратного потока.

Третья труба – это обычная водопроводная магистраль. Одним концом она монтируется на верхний патрубок эжектора, а второй присоединяют к поверхностному насосу. Следует помнить, что диаметр трубы, по которой выполняется забор воды из источника, должен превышать размеры трубы, по которой вода подается в эжектор.

Подключение внешнего эжектора
К выносному эжектору подключают три трубы: патрубок для всасывания воды из источника, трубу, соединяющую устройство с насосом и магистраль для рециркуляции воды

Если на подаче использована дюймовая труба, то для всасывания рекомендуется брать трубу на четверть дюйма больше. После того, как все соединения выполнены, эжектор опускают в воду.

Перед первым пуском системы ее необходимо заполнить водой. Насос заливают через специальное отверстие. Трубы, ведущие к эжектору, также необходимо залить водой.

Заливка насоса с эжектором
Перед запуском насосной станции с эжектором необходимо заполнить водой поверхностный насос, а также все трубы, соединенные с эжектором

к меню ↑

10 Какой принцип действия эжектора для насоса?

Эжекторные насосы обладают предельно простой конструкцией. Состоят они из следующих элементов:

  1. Сопло.
  2. Диффузор.
  3. Смеситель.
  4. Всасывающая камера.

Сопло эжекторного насосного устройства представляет собой патрубок, имеющий узкий конец. Принцип действия эжектора для водяного насоса заключается в мгновенном ускорении водного потока, вытекающего из сопла. В соответствии с законами физики водяной поток, который обладает высокой скоростью, оказывает наименьшее воздействие на атмосферу. Вода из сопла поступает во внутренний смеситель, где происходит ее разделение по границам. В результате такого разделения в смеситель начинает подаваться вода из камеры.

После этого центробежный поток воды подаётся через диффузор далее по трубам. То есть в эжекторе водозаборной установки осуществляется процесс передачи энергии из среды, обладающей наибольшей скоростью, к среде, обладающей наименьшей скоростью.

Эжектор является частью трубопровода, который проходит от скважины к насосу. Та часть воды, которая была поднята на поверхность скважины, через определенное время начинает поступать обратно в скважину, а именно к эжектору, в результате чего происходит образование линии циркуляции.

Вырвавшись из сопла на большой скорости, вода уводит вместе с собой часть воды из скважины, таким образом, в водопроводной системе обеспечивается дополнительная разрядка. Вследствие этого насосы затрачивают гораздо меньшее количество энергии для поднятия воды с глубины.

Схема монтажа двух типов эжекторных насосов

Схема монтажа двух типов эжекторных насосов

Благодаря специальному вентилю, устанавливаемому на так называемой циркуляционной линии, может осуществляться процесс регулировки объема воды, который подается обратно в водозаборную систему, и тем самым придает дополнительную эффективность водозаборной системе.

Излишки воды, не принимавшие участие в процессе циркуляции, эжекторные насосы передают потребителям, устанавливая таким образом уровень продуктивности всей эжекторнойнасосной станции. Это помогает обходиться двигателями с наименьшим уровнем мощности, а также менее массивной водозаборной частью.

Кроме того, эжекторы помогают существенным образом облегчить процесс запуска насосной системы, благодаря им даже малый объем воды может создавать в водопроводной системе достаточное разряжение, тем самым инициируя процесс первоначального водозабора, чтобы система не работала, что называется, вхолостую.

к меню ↑

10.1 Принцип работы эжектора (видео)



к меню ↑

11 Изготовление своими руками

Эжекторы вполне возможно делать своими руками. Конечно, такая работа требует определенной ответственности и внимательности, но она все же вполне выполнима.

Особой популярностью пользуется вакуумный насос. Чертежи и схема такого устройства предельно понятны.

Эжектор, конечно, можно легко купить в готовом виде. Однако если вы хотите значительно сэкономить, то лучше сделать его самостоятельно.

Изготовление эжектора своими руками:

  1. Необходимо взять тройник и закрепить на нем штуцер таким образом, чтобы патрубок штуцера поместился во внутрь тройника и не выступал из него. Если патрубок слишком длинный или короткий, то это можно исправить. В первом случае его можно сточить, а во втором — нарастить полимерную трубку.
  2. Теперь необходимо поработать с частью, которая будет подсоединяться к насосу. Для этого вверху тройника прикручивается переходник.
  3. Внизу тройника в той части, где стоит штуцер, прикручивается отвод в форме уголка. Он будет соединяться с рециркуляционной частью эжектора.
  4. В боковой части тройника также вкручивают переходник уголкового типа. Его присоединяют в трубу с помощью цангового зажима.

Все соединения необходимо загерметизировать специальной лентой.

Источники
  • https://sovet-ingenera.com/vodosnab/nasosy/ezhektor-dlya-nasosnoj-stancii.html
  • https://CrystalSoap.ru/novosti/ezhekcionnyj-nasos-princip-raboty.html
  • https://otoplenie.site/nasos/ezhektsionnyj-nasos-printsip-raboty.html
  • https://remont-system.ru/nasosnoe-oborudovanie/ustroystvo-i-princip-raboty-ezhektora-dlya-nasosnoy-stancii
  • http://met-all.org/nasosy/ezhektor-chto-eto-takoe-printsip-raboty-ustrojstvo-ezhektornyj-nasos.html
  • https://VodorodGenerator.ru/ezhektornyj-nasos-s-ezhektorom-dlya-vody-printsip-dejstviya
  • https://ByreniePro.ru/nasosy/ezhektornye.html
  • https://kanaliza.ru/raznoe/princip-raboty-jezhektora-i-izgotovlenie-svoimi-rukami
[свернуть]

Рассчитайте утепление своего дома

Перейти к расчёту
Adblock
detector
