1 Домашняя электрическая коптильня

Этими установками удобно пользоваться в условиях городской квартиры. У них есть преимущества перед обычными аппаратами:

  • возможна установка на балконе;
  • не нужна газовая плита;
  • нагрев аппарата при помощи электричества позволяет автоматизировать процесс путём установки датчиков температуры и реле времени.

В домашних коптильнях заводского производства нагрев производится при помощи трубчатых электронагревателей. В устройствах, сделанных своими руками, кроме ТЭНов, используются электроплитки.

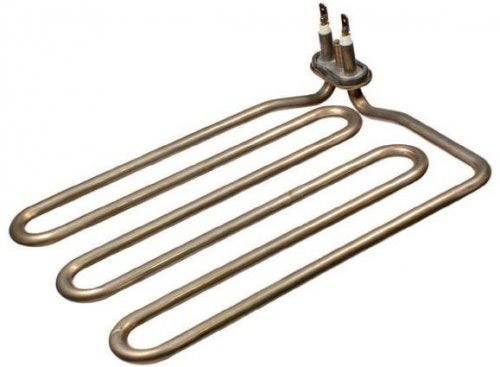

Справка! ТЭН — это нагревательный прибор, имеющий форму прямой или изогнутой трубки, заполненной изоляционным материалом. По оси трубки находится спираль из нихрома. Она подключается к сети и нагревается при прохождении по ней электрического тока.

Есть разные варианты расположения ТЭНов:

  • под дном коптильни, при этом щепа насыпается на дно коптильной камеры;
  • на дне камеры, и опилки сыпятся прямо на ТЭН;
  • на дне камеры, но на ТЭН ставится поддон с опилками.

В последнем случае в качестве нагревателя, если позволяют габариты устройства, допускается использовать обычную электроплитку.

Электрическая коптильня для колбасы по своему устройству и принципу работы не отличается от электрической коптильни для рыбы. В электрокоптильне, независимо от её конструкции, можно коптить любые продукты, меняются температура и время обработки.

продуктвремя (час)температура (°С)
рыба 2-4 80-120
мясо 1,5-3 до 150
колбаса 2-2,5 до 120
сало 0,5 до 120

Перед началом копчения продукты необходимо посолить или выдержать в маринаде, иногда проварить. После обработки копчёности нужно выдержать для созревания от 30 минут до нескольких часов.

к меню ↑

1.1 Плюсы и минусы самодельного устройства

Электрокоптильня, собранная своими силами, обладает рядом достоинств, главный из которых – возможность соорудить оборудование из подручных материалов и ненужных вещей без лишних затрат. Данный агрегат сможет работать автономно, а термостат обеспечит регулировку температуры. Копчение продуктов в этом устройстве, не нуждается в специальных кулинарных навыках, что делает процесс доступным для каждого желающего побаловать себя такими деликатесами.

Однако у такого рода прибора, есть и свои недостатки, основной из которых – это мощность. Она может быть меньше, нежели у профессиональной электрокоптильни, что делает время приготовление блюд дольше. Также устройства в магазинах смотрятся гораздо эстетичнее, чем сделанные своими руками.

Магазинные модели позволяют проводить копчение дома или на улице в независимости от погодных условий, их можно разместить на кухне или балконе. Еще существует возможность приобрести коптильню, которая не нуждается в опилках: они заменяются специальными топливными брикетами. Сделать такое устройство самому гораздо труднее.

к меню ↑

1.2 Необходимые материалы и особенности работы оборудования

Чтобы понять, какие материалы и оборудование необходимо для сборки, стоит разобраться в конструкции электрической коптильни. Она включает корпус и нагревательный элемент, который питается от сети и повышает температуру в емкости с опилками, в результате чего те начинают тлеть. Важно определиться с количеством продуктов, которые будут коптиться, от этого зависит размер устройства.

Рыбка в процессе готовки

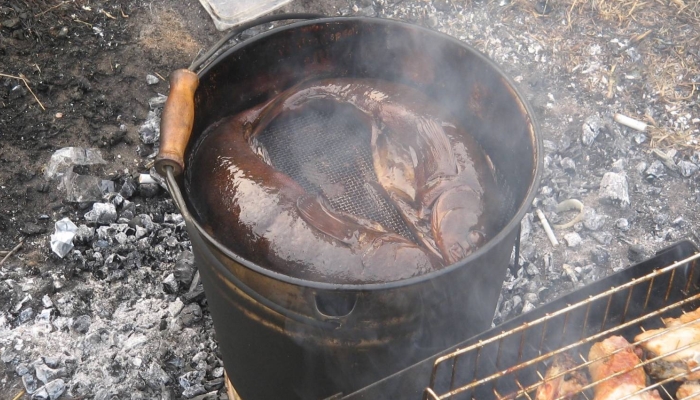

Корпус должен быть герметичен, с хорошо прилегающей крышкой. Для этой цели подойдет ведро или бочка из металла, 20-литровая кастрюля, бак и другие предметы подобной формы Крышка от корпуса должна без усилий сниматься быстро, чтобы не выпустить дым, и также легко одеваться обратно.

Преимущество отдавайте тем емкостям, которые изготовлены из нержавеющей стали, в идеале использовать пищевую нержавейку.

При сборке конструкции важно предусмотреть наличие нескольких камер в основной емкости: одна – для продуктов, другая – для опилок. В качестве нагревательного элемента подойдет ТЭН или «буржуйка».

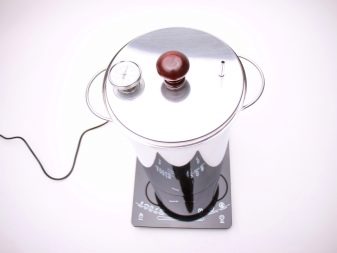

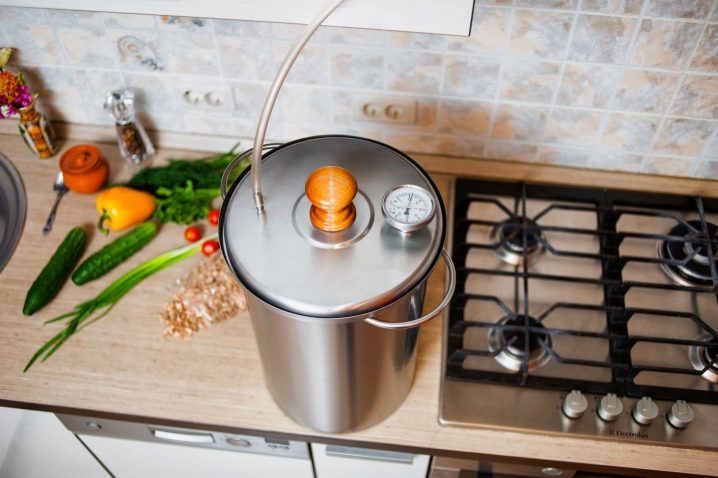

Коптильня с термометром

Еще понадобятся следующие материалы и инструменты:

  • небольшие колесики – 4 шт. для перемещения коптильни в нужное место;
  • терморегулятор – будет обеспечивать регулирование температуры внутри устройства (лучше выбирать приборы с диапазоном температур от 20°C до 90°C градусов);

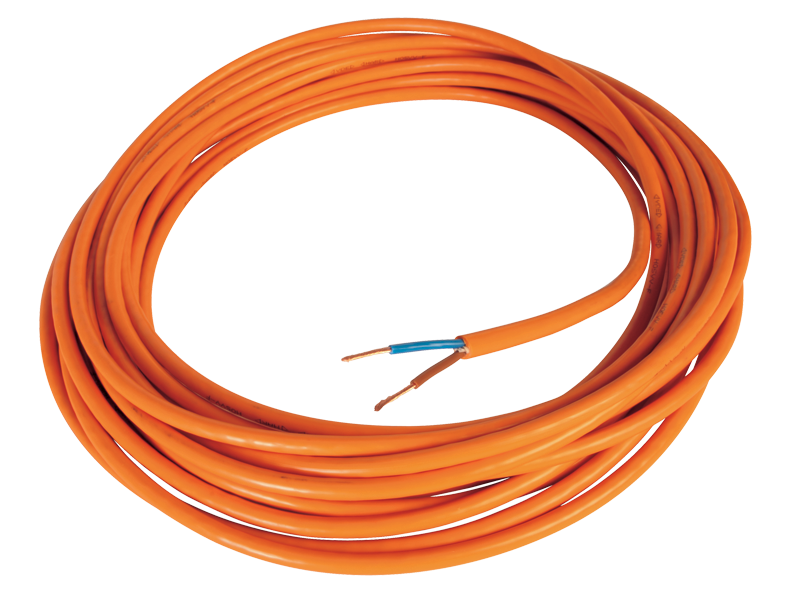

  • электрический кабель;
  • емкость, в которую будет стекать жир (миска, поддон);
  • термометр;
  • поддон, в который помещаются деревянные щепки;
  • сверло по металлу диаметром 10 мм;
  • дрель;
  • шуруповерт;
  • ножницы по металлу;
  • отвертка;
  • решетка или планка с крючками, на которых будут размещены продукты.

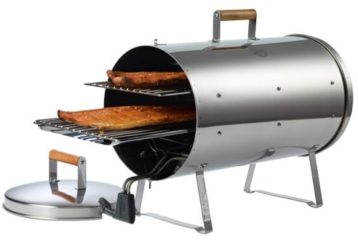

Железный агрегат

к меню ↑

1.3 Наличие дополнительных опций

Дополнительные опции особо не сказываются на финальном результате, но кардинально упрощают сам коптильный процесс

Это очень важно, когда аппарат применяется на кухне, а не в другом помещении, где есть хорошая вентиляция

Такие модели отличатся по следующим факторам:

  • Генератор дыма интегрирован или съёмный.
  • Наличие водяного затвора.
  • Наличие площадки для удобного и безопасного размещения на бытовой плите.
  • Наличие устройства для применения в квартире. Оно позволяет существенно минимизировать дым и запахи.
  • Возможность выбора режимов.
  • Наличие цифрового термометра и таймера. Хотя в последнее время ими оснащаются почти все модели.

В автоматических электрических АХК минимальная вместительность – 40 кг, максимальная – 500 кг. Поэтому их логично применять в профессиональной среде.

Ассортимент домашних аппаратов, как правило, наполнен версиями зарубежных изготовителей. Их цены — серьёзные. Их главное достоинство – это лёгкость эксплуатации. Здесь есть блок питания. Благодаря ему:

  • всё копчение проводится при стабильных температурных показателях,
  • дым оседает равномерно, так сокращается период приготовления.


Бытовые модификации экономят ресурсы. Им для работы хватает 220 В. Для профессиональных моделей нужно 380 В

Домашние агрегаты могут иметь закрытый или открытый ТЭН. В первом случае у нагревательной зоны большая поверхность. Аппарату не требуется много топлива. Во втором случае зона нагрева скромная по размерам. Здесь следует применять опилки или мелкую щепу.

Промышленные модификации имеют множество функций. В них коптятся продукты по разным методикам. Ещё они задействуются как коптильные (жарочные) шкафы. Встречают в этой категории стационарные модели. Это камеры внушительных размеров. Они могут трудиться без пауз несколько суток. При этом здесь одновременно осуществляется несколько операций.

к меню ↑

1.4 Разновидности коптилен

Самодельные коптильни собирают из всего, что есть в хозяйстве. Конструкции бывают простые, а иногда придумывают настоящие шедевры. В индивидуальность не стоит вдаваться, нужно рассмотреть три основных вида:

  1. Шахтную конструкцию еще называют вертикальной коптильней. Она похожа на шалаш, где под потолком коптятся подвешенные продукты. Минусом считается невозможность использования холодного копчения. Из-за простоты устройства сложно точно отрегулировать подачу в камеру нужной порции дыма.

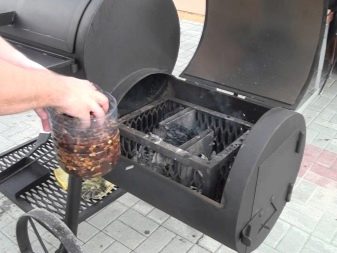

  2. Туннельную коптильню из-за особенностей расположения называют горизонтальной. Для ее изготовления понадобится много места. Участок желательно подбирать на склоне. Дымоход в виде туннеля обустраивают под землей. Он соединяет коптильную камеру с удаленным дымогенератором или очагом. В зависимости от его удаленности производят горячее и холодное копчение.
  3. Камерный тип коптильни отличается простотой конструкции, но она габаритная. Обычно высота достигает 1,5 м, а диаметр превышает 1 м. При строительстве требуется выдерживать наклон 10-30о.

Лучшим материалом для коптилен считается красный кирпич и металл. Для простых коптилен используют старые бочки, баки, другие емкости. Металл подойдет обычный, нержавейка, цветные сплавы, с эмалированным покрытием. Оцинковку для коптильни использовать нельзя. Температура плавления цинка 419,5⁰С, но вредные вещества начинают выделяться при нагреве от 180⁰С.

Горячее копчение

Стоит рассмотреть преимущества копчения мяса или рыбы горячим способом. При данном способе блюда получаются более сочными, так как в процессе копчения влага сохраняется в продуктах. Но приготовив блюдо таким образом, хранить его долго не следует. Без применения консервантов или стабилизаторов блюда горячего копчения не хранятся продолжительное время, стоит съесть эти продукты в течение нескольких дней. Коптят продукты при температуре от +35 до +150 градусов, чаще выбирают оптимальную для готовки температуру +90 градусов. В агрегат для домашнего копчения помещают за один раз до 5 кг при мощности 500–600 Вт. Если продуктов загрузили немного, время приготовления сокращается и может составлять несколько минут, а при максимальной загрузке стоит подождать дольше – примерно до получаса.


Холодное копчение

При данном способе приготовления блюд срок их хранения может быть намного дольше. Блюда, приготовленные методом холодного копчения, могут храниться до нескольких месяцев. В процессе готовки мясо окуривают при низких температурах до +25 градусов несколько часов, для рыбы необходимо увеличить температуру обработки до +40 градусов. Перед окуриванием продуктов их необходимо хорошо просолить. Модели холодного копчения являются обычно более сложными. Их следует подключить к вытяжке. Агрегаты для холодного копчения чаще всего немобильные, зато могут оснащаться дополнительными функциями типа генератора жидкого дыма.


Удачной можно назвать комбинированную конструкцию. Такая модель позволяет готовить продукты и горячим, и холодным способом. Можно найти модели, которые имеют съемный энергоблок. Его можно возить с собой на пикники и готовить продукты на костре. Двухуровневая модель разделена внутри решетками, на которые выкладывают продукты, что позволяет одновременно приготовить, например, мясо и овощи или использовать иные рецепты.




к меню ↑

2 Несколько электрических коптилен представленных на рынке

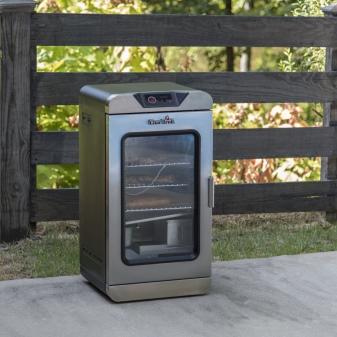

В продаже можно найти самые разные виды электрических коптилен.

В продаже можно найти самые разные виды электрических коптилен. Каждая модель имеет свои преимущества и недостатки. Они отличаются характеристиками и ценой. Дальше рассмотрим наиболее распространенные электрокоптильни, которые в последнее время пользуются особой популярностью.

к меню ↑

2.1 Терммикс

Электрическая коптильня Терммикс оборудована очень мощным ТЭНом. Дополнительно установлена регулировка температуры. Присутствует два разных уровня расположения заранее подготовленных продуктов.

Огромным преимуществом есть то, что можно выбрать наиболее подходящую температуру, учитывая объем, вес и тип продуктов для копчения. Коптить в такой электрической коптильне можно в любую погоду.

Конструкция дополнительно обустроена специальным поддоном для сбора жира. Он изготовлен из материала, который легко моется и со временем не портится.

к меню ↑

2.2 Электромаш

Двухуровневое устройство Электромаш рассчитано на кратковременное включение. Конструкция имеет эмалированное покрытие, что значительно увеличивает ее срок эксплуатации. В камеру устройства можно положить примерно 5 кг продуктов. Преимуществом есть то, что одновременно можно готовить разные продукты, так как присутствуют два разных уровня решеток. ТЭН дополнительно защищен от того, чтобы на него не попадали капли жира.

Стоит отметить, что конструкцию нельзя использовать для копчения мяса. Приготовить в такой электрической коптильне можно только сыр, рыбу и овощи.

к меню ↑

2.3 Электрокоптильня helia

Электрическая коптильня относится к высокой ценовой категории. Устройство достаточно функциональное и имеет более высокую стоимость, чем другие модели. Преимуществом конструкции есть то, что камера имеет двойные стенки. За счет этого потери тепла минимальные, соответственно, потребление электрической энергии в несколько раз меньше.

Приготовить с помощью такого устройства самые разные блюда из рыбы и мяса. Интересным есть то, что готовить можно даже замороженные продукты. В комплекте с электрической коптильней идут два противня – один глубокой, другой поменьше, две плоские решетки и две решетки, которые можно использовать для копчения рыбы. Все эти внутренние элементы изготовлены из высококачественной нержавеющей стали.

Температура выставляется в автоматическом режиме. Устройство выключается самостоятельно с помощью таймера. Одновременно можно приготовить достаточно много продуктов. При этом готовить можно разные блюда.

к меню ↑

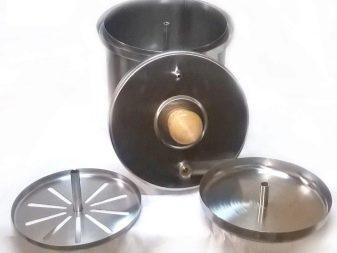

2.4 Электрокоптильня Аромат

Электрические коптильни Аромат выпускает компания ТЕМП. Их нельзя назвать небольшими, но преимуществом устройства есть то, что использовать их можно как для холодного типа копчения, так и для горячего.

При этом не нужно дополнительно покупать никакие приспособления. Впервые электрокоптильню Аромат выпустили еще двадцать лет назад. С того времени в ее дизайне ничего не изменилось.

Конструкция относится к числу бюджетных, универсальных коптилен, которые рассчитаны на полупромышленную загрузку. Использовать можно как на даче, так и в частном доме.

Из-за своей высоты и цилиндрической формы коптильня Аромат будет занимать слишком много места в квартире.

к меню ↑

3 Обзор готовых изделий

При выборе коптильни стоит посмотреть, какие модели существуют, ознакомиться с отзывами потребителей и выбрать более удобный и подходящий вариант конкретно для каждого покупателя. Судя по тому, что говорят покупатели, для домашнего пользования больше подходят универсальные модели из нержавейки, с их помощью можно приготовить разнообразные блюда при разной температуре. При выборе модели стоит обратить непосредственно внимание на ее объем, насколько плотно прилегает крышка к корпусу, на вентиляцию.


Неплохие отзывы получила коптильня Hanhi. Финская коптильня Hanhi выпускается на 10, 20 и 30 литров. Модель на 20 литров оснащена электрическим ТЭНом. Материалом для данной модели служит нержавеющая сталь с толщиной 2 мм, у всех изделий есть специальный поддон, куда будет собираться жир. На крышке конструкции есть термометр, который позволяет регулировать температуру в процессе работы агрегата. Используя специальный дымоотвод можно не бояться запаха копченостей в комнате во время работы агрегата. Хотя судя по отзывам, запах дымка в помещении все же немного присутствует. Коптятся продукты в финской коптильне Hanhi в течение часа.


Для холодного и горячего копчения можно выбрать электрическую коптильню «Идиллия». Изделие выглядит как шкаф, на котором установлена панель управления. Агрегат стоит вертикально, что позволяет ему занимать немного места, не меньше, чем будет занимать холодильник среднего размера. Работает агрегат от сети, для этого стоит лишь подключить его. Коптильня имеет размеры 500×600х1300 мм, вес прибора составляет 9 кг. Одновременно загрузить в агрегат можно продукты весом 25 кг, за один день можно сделать до десяти загрузок. Для приготовления блюд горячего копчения понадобится до 3 часов. Используя метод холодного копчения, для приготовления мясных изделий потребуется 2­–3 часа и для рыбных продуктов – до 90 минут.



к меню ↑

4 Какая лучше?

Пользоваться электрической коптильней в домашнем пользовании несложно. Такая простая конструкция позволяет приготовить копченые блюда в домашних условиях. Приготовить продукты можно как в готовой коптильне, так и в устройстве, сделанном своими руками.

Чтобы устройство служило намного дольше, стоит выполнять следующие правила:

  • регулярно очищать коптильню от остатков жира, гари и загрязнений. Таким способом можно избавиться от посторонних запахов и устранить их самовозгорание;
  • стоит устанавливать устройство далеко от возможных источников возгорания, в защищенном от ветра месте;
  • для опилок больше подойдут фруктовые и лиственные деревья, такие как вишня или ольха. Не стоит использовать опилки хвойных пород, так как запах смолы может испортить вкус блюда.




к меню ↑

5 Как сделать электрическую коптильню своими руками

Все мы знаем, что копченые изделия не являются диетическими продуктами, тем более те, которые продаются в магазинах, ведь в них много вредных консервантов и добавок. Вот тут то и возникает вполне резонный вопрос, а как же снизить потенциальный вред любимых продуктов, сохраняя при этом их вкусовые качества и аромат? Выход есть – домашнее копчение. Вкусную и, самое главное, абсолютно безопасную для здоровья продукцию можно получить даже в домашних условиях. И в этом поможет электрокоптильня, своими руками собранная.

к меню ↑

5.1 Как смастерить самому?

Смастерить коптильню самостоятельно не так сложно, как может показаться. На электрокоптильне можно приготовить вкусные блюда довольно быстро. Для жирных продуктов больше подойдет метод холодного копчения, при этом в процессе готовки продукты окуриваются дымом, а лишний дым стекает вниз. Рыбу, куриные крылышки и овощи лучше приготовить методом горячего копчения. При высоких температурах на продуктах будет образовываться корочка, а внутри они останутся более сочными.

Хотя электрокоптилки стоят не очень дорого, всеобщий интерес к ним послужил тому, что цена на них начала расти. Поэтому стоит попробовать соорудить коптильню своими руками. Нередко для основы берут холодильник или электроплитку. Если дома есть нерабочие приборы, можно сделать устройство самостоятельно. Для того чтобы сделать коптильню из плиты или холодильника, стоит нарисовать чертеж.


Чтобы смастерить устройство своими руками необходимо следующее:

  • удалить устройство охладительной системы, снять обшивку;
  • сверху корпуса следует просверлить отверстие для того, чтобы установить дымоотводную трубку. Можно подсоединить к трубе дымоход, затем вывести его поближе к вытяжке. Если сделать все правильно, можно коптить продукты в помещении без запаха дыма;
  • внизу корпуса размещают электроплитку, на нее ставят поддон, где будут медленно тлеть опилки;
  • над поддоном с опилками устанавливают лист, куда будет стекать жир с продуктов;
  • для того чтобы положить или повесить продукты для готовки, следует установить решетку или повесить крючки.


Самодельная конструкция состоит из двух функциональных частей: из нагревательного элемента и корпуса. Нагревательный элемент получает электричество непосредственно от сети и разогревает емкость, где насыпаны деревянные опилки, именно от них и будет исходить жар и дым. Снаружи конструкции стоит прикрепить термометр, что позволит следить за температурой в процессе копчения.

к меню ↑

5.2 Общие рекомендации

Сегодня существует масса препаратов, способных заменить натуральный древесный дым синтетическими жидкостями. При этом электрическая коптильня, сделанная своими руками, позволяет получить вкусный, ароматный копченый продукт, приготовленный на основе натурального дымка. Какой породе древесины для копчения отдать предпочтение, это уже вопрос личного характера.

Опытные специалисты уверяют, что наиболее удачным мясо получается, если использовать для его копчения дуб, осину, тогда как рыбу лучше коптить на ветках плодовых деревьев: вишня, яблоко, груша, персик и т.п. В свою же очередь хвойные не годятся для копчения, поскольку в них присутствуют смолы, которые портят вкусовые качества готового продукта.

Делая электрическую коптильню своими руками, лучше отдавать предпочтение методу холодного копчения, и вот почему. Горячий способ характеризуется температурной обработкой в пределах 60-120°С, при этом сам процесс занимает не так уж и много времени (2-3 часа). Безусловно, это очень удобно, да и вкусовые качества изделия отличные. В электрической коптильне холодного копчения можно получить продукт с более длительным сроком хранения, ведь благодаря поддерживаемой температуре 20-25°С изделие лучше консервируется.

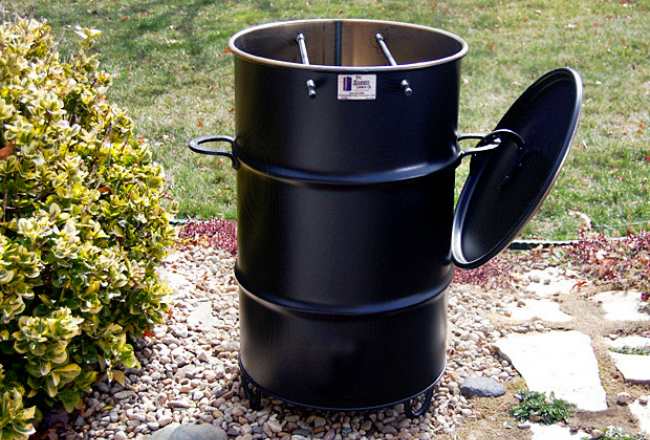

Коптилка из 200-литровой бочки

Чтобы сделать домашнюю коптильню холодного копчения своими руками, нам понадобится металлическая бочка, хорошо, если она будет изготовлена из жаропрочной стали. Как правило, в таких бочках хранятся химически вредные веществами и жидкости. Если в вашем домашнем хозяйстве нет такого предмета, то ее с легкостью можно приобрести с рук, пролистав объявления либо в местной газете, либо на интернет-площадках. Главное условие – бочка должна быть вместе с крышкой, о функционале которой вы узнаете немного позже.

Помимо самой бочки потребуются следующие предметы:

  • электрическая плита, посредством которой будет прогреваться воздух внутри коптилки – сгодится даже самая примитивная «буржуйка» или ТЭН
  • 4 небольших колеса, с помощью которых можно будет перемещать электрическую коптильню холодного копчения с места на место – их можно приобрести как на барахолке, так и в любом строительном магазине;
  • терморегулятор, с помощью которого можно будет регулировать температуру внутри устройства – лучше отдавать предпочтение приборам с полем регулировки 20-90°С;
  • электрический кабель
  • термометр;
  • емкость для сбора жира, который будет выделяться из продуктов во время копчения – это может быть любая посудина круглой или прямоугольной формы;
  • сверло по металлу – Ø10 мм;
  • поддон для горючих материалов;
  • сетчатое полотно, решетка или система крючков, на которую будет укладываться продукт.

Процесс сборки агрегата

Собрать своими руками коптилку холодного копчения для рыбы или мяса не трудно, важно лишь следовать подробной инструкции:

  1. Если бочка ранее использовалась для хранения горюче-смазочных материалов и прочих химикатов, ее необходимо тщательно промыть. В большинстве случаев для этих целей используют соду с жесткой щеткой, после чего вымывают с моющим средством и обильно ополаскивают. Благодаря таким манипуляциям можно избежать возможного попадания вредных веществ на продукты копчения.
  2. На дно бочки ставим электроплиту так, чтобы она не заваливалась ни на одну сторону. Для этого можно зафиксировать ее с помощью с помощью металлических пластин.

Так выглядит коптильня на «срезе»

  1. Дальше нужно сделать вентиляцию, для чего необходимо просверлить в днище аппарата 5-8 отверстий Ø10 мм. Теперь нужно закрепить зону, на которой будет размещаться продукты – это может быть как решетка, так и система крючков.
  2. После того, как все вышеуказанные процессы будут выполнены, берем охапку хвороста или дров, кладем их внутрь бочки и поджигаем. Это позволит устранить остатки масла и поспособствует дополнительной прокалке стен аппарата.
  3. Как только пробная попытка копчения была проведена, удаляем нагар со стенок бочки. Для этого можно использовать металлическую щетку. А затем тщательно выполаскиваем коптильню холодного копчения, сделанную своими руками, используя при этом моющее средство. И не забываем избавиться от самого моющего.
  4. Устанавливаем аппарат на колеса, прикручивая их к днищу почти готовой коптильни.

ВИДЕО: Как сделать коптильню из половины бочки

  1. Переходим к электрической плите, от которой, по большому счету, нам потребуется только ТЭН. И даже если вы ни разу не сталкивались с подобными устройствами, то сможете с легкостью справиться с этой задачей. Так, вынимая ТЭН из электропечи, нужно всего лишь снять нагревательный диск и отсоединить провода теплонагревательного элемента. А можно сделать еще проще, не «потрошить» электропечь, а купить нагревательный элемент на рынке или в специализированном магазине.
  2. При помощи винтов крепим теплонагревательный элемент по центру коптильной установки и рядом располагаем терморегулятор с последовательным соединением. Желательно использовать медный провод, сечением не менее 2,5 . Теперь помещаем его датчик в том месте, где вам удобно будет на него поглядывать.
  3. Следующим этапом сборки электрокоптильни будет обустройство верхней части. Вверху, в стенке сверлится небольшое отверстие, через которое необходимо закрепить термометр так, чтобы он находится внутри аппарата. А в крышке следует сделать отверстие Ø5 см, которое будет выступать в качестве дымохода.
  4. Посередине коптилки устанавливаем поддон для сбора жира. Это может быть старый противень или любая другая емкость, максимально подходящая по размеру к этой конструкции. А чуть выше размещаем решетку, на которую будут укладываться продукты.

Если вы планируете вместо решетки использовать систему крючков, то ее также можно сделать своими руками. Взяв прутки Ø3-5 мм, скрутите их крючком и прицепите на металлическую планку, в которой до этого были выполнены соответствующего диаметра отверстия. Такая конструкция прикручивается к стенкам бочки с помощью шурупов.

Отверстие в крышке устройства закрываться заслонкой и в начале процесса копчения должно быть закрыто. В противном случае эффективность работы агрегата будет крайне низкой.

В качестве поддона для горючих материалов можно использовать сетку или обычную кастрюлю. Как правило, пятилитровой кастрюли топлива достаточно, чтобы установка работала 8-10 часов при температуре 20°С или три часа в ускоренном режиме.

Пробный подогрев желательно проводить на протяжении трети часа для того, чтобы «разогреть» установку, после чего можно смело закладывать в устройство продукты для копчения.

Вот, собственно, и все тонкости сборки коптильного устройства. Конечно, вы можете купить коптилку холодного копчения и в магазине, но при этом за нее придется отдать немало денег. Да и сам факт того, что такой аппарат вы сделаете собственноручно, будет делать готовый продукт еще вкуснее.

к меню ↑

6 Пошаговая инструкция изготовления

Электрическую коптильню можно соорудить из металлической бочки, газового баллона и холодильника.

к меню ↑

6.1 Из бочки

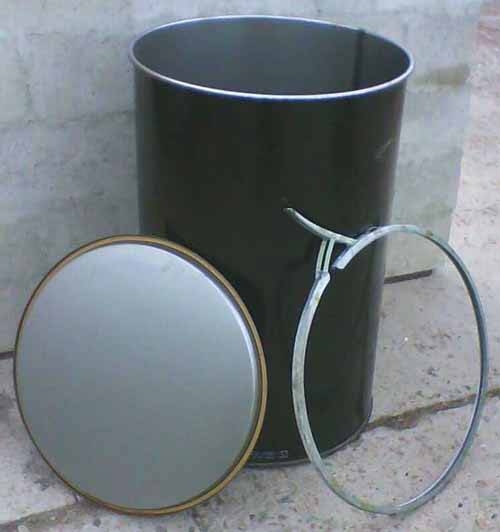

Чаще всего именно из бочки собирается электрокоптильня, так как это самый доступный материал. Изготовление происходит в несколько этапов:

  • Нужно подготовить корпус устройства. Емкость очищают от остатков содержимого и тщательно вымывают содой либо моющими средствами для посуды. Это убережет продукты от попадания и пропитки их вредными веществами, которые хранились в бочке. После этого ее проверяют на герметичность.
  • Крепление колесиков. С помощью инструмента просверлите в основании бочки отверстия и закрепите колеса ко дну емкости.

Колесики на приборе

  • Подготовка и установка нагревательного элемента. Снимите крышку с электрической плиты и извлеките ТЭН (в том случае, если вы не приобрели его отдельно), отсоединив провода. С помощью винтов прикрепите его к основанию бочки по центру.
  • Крепление термостата и термометра. Термостат нужно установить выше места, где находиться ТЭН, и соединить их последовательно. Сам датчик лучше разместить в верхней зоне бочки в месте, где будут находиться продукты. При соединении остановите свой выбор на проводах с сечением от 2,5 до 3 мм. Для крепления термометра к емкости, просверливают несколько отверстий в стенке и прикручивают его внутри устройства. Термометр поможет узнать температуру в коптильне, а термостат – отрегулировать ее.

Электрическая часть

  • Размещение поддона в устройстве. В процессе копчения с продуктов выделяется жир, который должен стекать в специальный резервуар. Им может служить форма для выпечки с диаметром 50 см. Этот поддон устанавливают в середине бочки, сделав несколько отверстий в ее стенках.
  • Организация выхода дыма и поступления воздуха. Просверлите несколько отверстий в крышке от бочки (диаметр − примерно 5 мм) , либо одно (диаметр − около 5 см), и установите дымоход. Для этой цели лучше подойдет металлическая трубка, что позволить дыму потихоньку выветриваться из емкости. Важно проследить за тем, чтобы внутрь конструкции поступал воздух. Несколько просверленных дырок в основании бочки обеспечат этот процесс. В момент, когда дым только появляется, необходимо закрыть отверстие на крышке, иначе копчение будет некачественным.
  • Крепления емкости под опилки. Здесь сойдет как сетка, так и кастрюля емкостью около 5 литров.
  • Установка решетки или крючков. Нужно определиться, как вы будете размещать продукты для копчения в устройстве, и вмонтировать в верхней части решетку либо планку, которая имеет отверстия для крепления на ней крючков. Последние так же можно сделать своими руками из небольших прутиков с сечением от 3 до 5 мм, скрутив их.

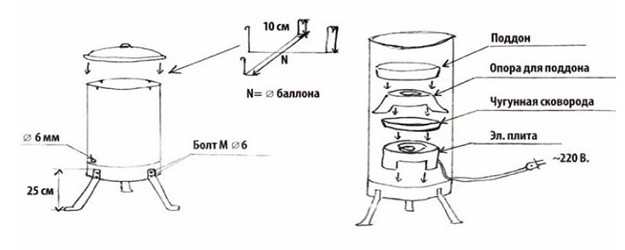

Подробная схема

  • Проверка устройства. Лучше сразу проверить ваше детище, чтобы выявить какие-либо недочеты или поломки, придерживаясь при этом правил безопасности.

к меню ↑

6.2 Из холодильника

Если бочки под рукой не нашлось, а в гараже пылиться старый холодильник, то и он сгодиться для сборки электрической коптильни. Лучше, если он имеет небольшие габариты.

Что для этого нужно:

  • Избавьтесь от системы охлаждения и изолирующих компонентов, отсоединив их от устройства.
  • Установите электроплиту либо ТЭН на дно холодильника.
  • Выведите клеммник наружу через отверстие, в котором раньше находился компрессор, и соедините с переключателем.
  • Жаропрочную посуду (противень, поддон) размещают прямо над электроплитой.
  • На ТЭН ставят емкость для опилок. Идеально, чтобы это была кастрюля на 5 литров, что обеспечит работу электрокоптильни на десять-двенадцать часов.
  • В верхней части холодильника нужно сделать отверстие сечением около 5 см и вставить в него трубку для выхода дыма.
  • Разместите одну либо несколько сеток, прикрепив его изнутри к стенкам оборудования. Если вы не планируете размещать продукты на сетке, а хотите их развешивать, тогда нужно закрепить планку с крюками.

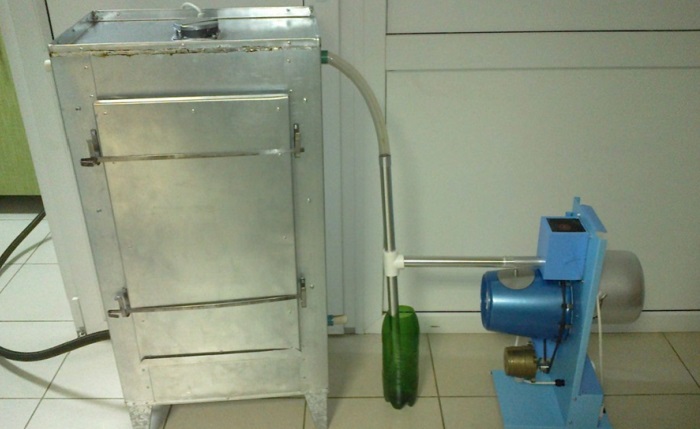

Агрегат из холодильника

  • Закройте плотно дверцу устройства, и включите его.

В этом методе есть маленький подвох: продукты могут поддаваться только горячему копчению.

Для удобства регулировки температуры можно переключатель от плиты вывести наружу и прикрепить сбоку. Устанавливать такой прибор лучше в местах, защищенных от сильного ветра. Если вы собираетесь коптить продукты зимой, следует позаботиться о дополнительном утеплении устройства. Для этого воспользуйтесь прессованной минеральной ватой.

к меню ↑

6.3 Из газового баллона

С газовым баллоном придется повозиться. Сперва нужно проверить его на наличие остатков газа. Для этого нанесите мыльный раствор на отверстие баллона. Отсутствие реакции свидетельствует о том, что емкость пуста. Если же образовались пузыри, значит, в баллоне остался газ.

Чтобы очистить от содержимого баллон, нужно провернуть кран на нем газовым ключом №5 и №3. Лучше такую процедуру выполнять на расстоянии от жилых помещений. Когда весь пропан выветриться, в отверстие прикрепить небольшую трубочку и влить в емкость воду – это позволит безопасно отпилить крышку ножовкой по металлу. Далее баллон промывают смесью воды, аммиака и нашатырного спирта.

Аппарат из газового баллона

Очень важно хорошо и несколько раз вымыть емкость и только после этого приступать к дальнейшим манипуляциям во избежание взрыва.

Снимите отпиленную крышку с баллона. Сделайте отверстие в ней и присоедините трубу из металла. Можно приобрести специальный модуль, который сделан из неподатливой коррозии стали. Приварите к крышке ручку для удобства использования.

Далее приварите небольшие ножки к основанию. Теперь нужно найти посуду для опилок и жира, который стекает с продуктов. Их можно сделать самим, используя металлические круги. Чтобы их закрепить, сделайте пару выемок в емкости. В верхней располагается емкость для жира, а в нижней – для опилок.

После нужно закрепить сетку либо планку с крючками, проделав несколько отверстий для их крепежа вверху емкости. На самое дно устанавливают нагревательный элемент. Его можно извлечь из старой плиты либо утюга или приобрести отдельно в магазине. Сделайте отверстие в баллоне для выхода кабеля, чтобы была возможность подключить устройство к сети.

Небольшое описание

Когда все закреплено, необходимо проверить, как работает коптильня. Поместите опилки в специальную посудину, закройте крышку и включите прибор в сеть.

к меню ↑

6.4 Другие варианты

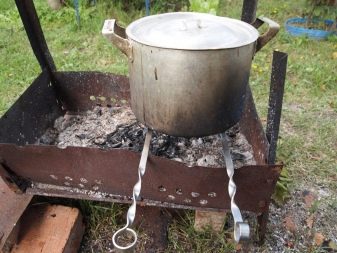

Существуют и другие предметы обихода, из которых можно соорудить электрическую коптильню. Например, это старый утюг, нагревательный бак, стиральная машина старого образца (не автомат).

Другой вариант агрегата

к меню ↑

7 Пошаговое описание процесса изготовления

Изготовить самостоятельно электрическую коптильню не так сложно, как может показаться на первый взгляд. Устройства такого типа позволяют в несколько раз быстрее готовить копчености. При этом весь процесс копчения полностью автоматизирован.

Стоимость на заводские модели начала в последнее время увеличиваться, поэтому проще будет самостоятельно изготовить конструкцию. Достаточно часто в качестве основы используют электрическую плитку или холодильник.

к меню ↑

7.1 Необходимые инструменты

Для того, чтобы собрать достаточно мощную электрическую коптильню, могут понадобиться следующие инструменты и материалы.

  • Бочка с толстого металла с крышкой и объемом 200 литров.
  • Кабель и электрическая плитка.
  • Четыре колеса.
  • Емкость, в которую будет загружаться щепа.
  • Решетка из качественного металла.
  • Поддон, куда будет капать жир.
  • Термометр, термостат.

к меню ↑

7.2 Корпус с крышкой

В первую очередь нужно подготовить корпус. Для этого нужно очистить подготовленную емкость от остатков того, что в ней находилось. Использовать для этого нужно моющие средства или соду. За счет этого, на продукты не будут попадать вредные вещества, которые могли храниться в бочке. Затем бочку обязательно нужно проверить на герметичность.

Дальше ко дну емкости нужно закрепить колеса, предварительно просверлив подходящие по размеру отверстия.

к меню ↑

7.3 Установка ТЭНа

Нужно снять с электрической плитки крышку и извлечь с нее ТЭН, предварительно отсоединив провода. Приобрести можно новый ТЭН, если на нашлось старой электроплитки. С помощью специальных винтов нагревательный элемент крепится к основанию в центральной части бочки.

Обязательно нужно прикрепить термостат. Он устанавливается немного выше того места, где расположен ТЭН. Затем элементы последовательно соединяются. Датчик лучше всего прикрепить в верхней части емкости, там, где будут находиться продукты для копчения.

Для того, чтобы прикрепить к будущей электрической коптильне термометр, нужно просверлить в стенке емкости несколько отверстий и прикрутить его внутри устройства. С помощью термометра можно будет узнать, какая именно температура внутри коптильни, а термостат поможет ее отрегулировать до нужного показателя.

к меню ↑

7.4 Устройство дымогенератора

Дымогенератор используется для холодного способа копчения. Его основными элементами являются эжектор, помпа, которая нагнетает воздух и камера сгорания. Как правило, для электрической коптильни генератор дыма делается съемным. Приобрести конструкцию можно в специализированном магазине или сделать своими руками. С помощью прибора коптильня превращается из камеры для горячего метода копчения в конструкцию для холодного копчения.

В продаже можно найти варианты дымогенераторов с нижним расположением эжектора или верхним. Второй вариант считается более функциональным. Модели с нижним расположением эжектора, как правило, используются для камер небольшого размера, но они не имеют своей естественной тяги. Вместе с устройством с нижним эжектором все время должен работать специальный насос. Стоит отметить, что в таких конструкциях очень часто затухает щепа, поэтому ее нужно постоянно проверять.

Для того, чтобы электрическая коптильня работала исправно, нужно позаботиться об организации выхода дыма и о поступлении достаточного количества воздуха. Для этого в крышке емкости просверливается несколько отверстий. Можно сделать одно отверстие побольше и в него установить дымоход.

Идеальным вариантом станет небольшая металлическая трубка, сквозь которую дым будет медленно выветриваться наружу.

Стоит проследить за тем, чтобы внутрь устройства поступало достаточное количество воздуха. Для этого в основании емкости просверливается еще несколько дополнительных отверстий. Когда дым только начнет образовываться, нужно закрыть дырки, сделанные в крышке. В противном случае процесс копчения будет недостаточно качественным.

к меню ↑

7.5 Гидрозатвор для коптильни

Для того, чтобы электрическая коптильня собственного изготовления полноценно и при этом безопасно работала в домашних условиях, нужно обязательно установить гидрозатвор или иными словами водяной замок. Элемент используется для того, чтобы улавливать дым или другие запахи. Благодаря этому они не будут проникать в жилое помещение.

Вывод дыма будет осуществляться с помощью штуцера, который крепится к крышке емкости. К нему необходимо подсоединить специальную трубку-дымоход. Конец трубки выводится в вытяжку или же вентиляционное отверстие. На крайний случай, можно воспользоваться открытым окном.

Конструкции с установленными водяными замками также можно использовать на открытом воздухе.

к меню ↑

7.6 Решетка и поддон

Во время копчения продуктов, с них будет стекать жир, который должен попадать в предусмотренный для этого резервуар. В качестве поддона можно использовать небольшую форму для выпечки или железную емкость. Устанавливать поддон нужно посередине бочки, предварительно сделав по бокам несколько отверстий.

Перед тем, как устанавливать решетки или крючки, стоит определиться, каким образом будущие копчености будут размещаться внутри емкости. В верхней части изначально монтируется решетка. Затем, при необходимости, к ней можно будет прикреплять крючки, которые изготавливаются в домашних условиях из прутиков небольшого размера.

к меню ↑

7.7 Емкость для опилок

В качестве емкости для щепы можно использовать сетку с небольшими ячейками или же, например, кастрюлю, объемом пять литров.

к меню ↑

8 Электрокоптильня горячего копчения

Большая часть электрокоптилен предназначены для горячего копчения. Они имеют меньшие габариты и состоят из одного блока — дымогенератора и коптильной камеры. Обычно они совмещены в одном корпусе:

  • на дне коптильной камеры находится ТЭН;
  • на него насыпаются опилки, которые при нагреве выделяют дым;
  • на расстоянии 5 см от опилок расположен поддон для сбора жира;
  • на высоте 10 см от поддона находятся решётки с продуктами;
  • вся установка закрывается передней дверцей или верхней крышкой.

Такие установки выше обычных. К размеру аппарата, устанавливаемого на газовую плиту, прибавляется высота ТЭНа — 2-3 см. При самостоятельном проектировании коптильни горячего копчения это необходимо учесть на чертеже.

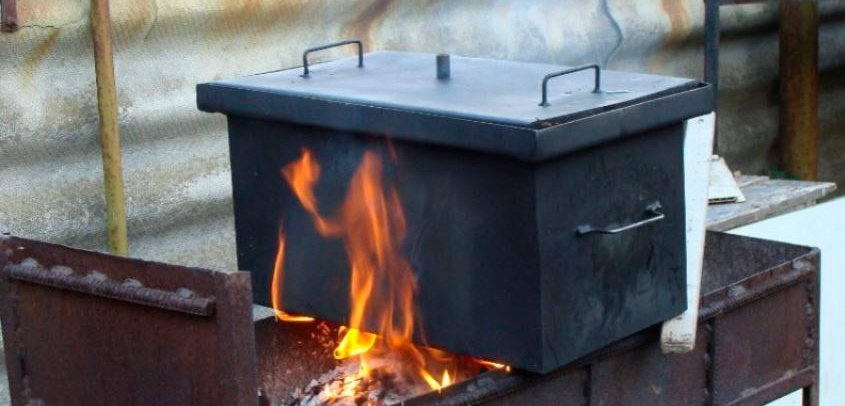

Справка! Чтобы превратить обычную коптильню горячего копчения в электрическую, её достаточно поставить на электроплиту.

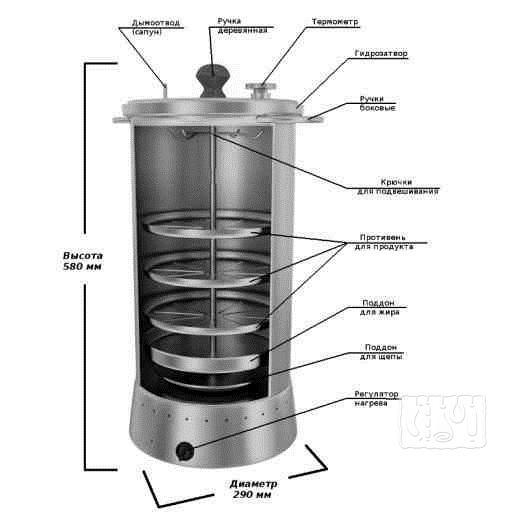

На следующей схеме видны основные размеры и внутреннее устройство электрокоптильни.

Компоненты электрокоптильни горячего копчения
Электрокоптильня горячего копчения

к меню ↑

8.1 Достоинства и недостатки


К достоинствам следует отнести:

  • высокая скорость обработки. Процедуру можно производить на даче, в полевых условиях, получая большие количества готовых продуктов;
  • тепловая обработка позволяет уничтожить возбудителей различных болезней, вредные микроорганизмы и т.п.;
  • продукты приобретают нежную и мягкую фактуру, что высоко ценится гурманами;
  • конструкция коптильни достаточно проста и может быть изготовлена своими руками.

К недостаткам горячего копчения принято относить:

  • в процессе приготовления разрушаются сложные органические соединения. Распадаются витамины, многие микроэлементы переходят в
    другое состояние, снижая полезные свойства продуктов;
  • считается, что во время копчения в продуктах образуется большое количество канцерогенов;
  • копчености противопоказаны гипертоникам и людям с заболеваниями печени.

Примечательно, что недостатки копченых продуктов хорошо известны всем любителям этого вида приготовления пищи. Однако, количество приверженцев горячего копчения нисколько не уменьшается.

Некоторые экологи утверждают о вредном воздействии на окружающую среду, происходящем во время копчения продуктов. Сложно спорить с этим мнением, но вряд ли отдельная небольшая коптильня способна нанести существенный вред природе.

к меню ↑

8.2 Переделка вертикальной коптильни в электрокоптилку

В вертикальных электрических коптильнях достаточно места для установки внутри электроплитки с ёмкостью для опилок. Проще всего переделать в электрическую устройство, изготовленное из бочки ёмкостью 200 л или сделать такую коптильню из холодильника.

Пошаговая инструкция сборки состоит из следующих пунктов:

  1. на высоте 20 мм от дна сверлится отверстие Ø 10 мм для провода;
  2. от электроплитки отсоединяется вилка;
  3. плитка ставится на дно бочки, а провод пропускается в отверстие;
  4. вилка подключается к проводу;
  5. на электроплиту ставится сковородка без ручки, на которую будут насыпаться опилки.

Составляющие вертикальной коптилки

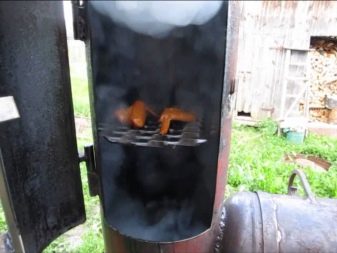

Вертикальная коптилка

к меню ↑

8.3 Производители и лучшие модели

Рассмотрим несколько моделей коптилен горячего копчения от известных производителей:

Модель Тип нагрева Особенности Стоимость

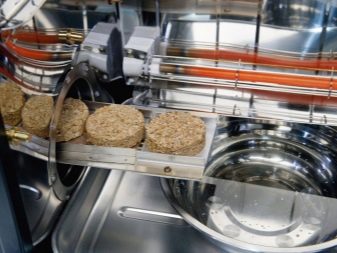

Bradley Smoker Original

Электрический Наличие точной регулировки температуры, большой объем камеры 60 000 руб
Muurikka

Электрический Горизонтально расположенная емкость, возможность более эффективного использования пространства камеры 14 000 руб
Harvia WS100

Твердотопливный Разборная коптильня, изготовленная из полированной нержавеющей стали 35 500 руб
Weber Smokey Mountain Cooker 47 см

Твердотопливный Компактная и элегантная установка, которую можно использовать на участке загородного дома 40 000 руб
Ольховый дым Профи

Твердотопливный Компактная установка отечественного производства. Крышка закрывается с гидрозатвором 6 405 руб
Kukmara

Твердотопливный Четырехъярусное размещение решеток позволяет максимально экономно использовать внутреннее пространство камеры 6 800 руб

Перечислены только самые популярные модели, хотя в продаже есть огромное количество установок разной производительности и величины.

к меню ↑

9 Как построить коптильню холодного копчения

Сделать такой аппарат своими руками можно в гараже или домашней мастерской. Изготавливается домашняя коптильня своими руками из подручных материалов, а устанавливаться может на даче или во дворе частного дома.

к меню ↑

9.1 Ящик для коптильни холодного копчения

Коптильная камера может изготавливаться из любой ёмкости подходящего размера. Один из вариантов такого аппарата — старый металлический сейф:

  1. удалить внутренние полки;
  2. газовой горелкой и стальной щёткой очистить стенки от краски;
  3. в верхней части коптильной камеры вырезать отверстие Ø100мм;
  4. закрепить в нём дымоход из оцинкованной или пластиковой канализационной трубы;
  5. в нижней части боковой стенки просверлить отверстие Ø20мм;
  6. приварить к нему кусок водопроводной трубы с резьбой ½″;
  7. на боковых стенках через каждые 10см приварить уголки 20×20мм;
  8. изготовить необходимое количество решёток и разместить их на уголках.


Металлический сейф для коптильной камеры

Другим вариантом ящика для коптильни является коптилка из газового баллона. Желательно выбирать баллон большого объёма и диаметра, чтобы внутри было достаточно места для продуктов.

к меню ↑

9.2 Длина трубы для холодного копчения

У трубы в этих установках две функции — подвод дыма и его охлаждение. Чем больше диаметр дымоподводящей трубки, тем медленнее проходит по ней дым и сильнее охлаждается.

В таких коптильнях длина и диаметр трубы зависят от способа получения дыма:

  • В установках с дымогенератором дым вырабатывается не горением, а тлнием опилок и смешивается с холодным воздухом. Поэтому трубка изготавливается из ПВХ и имеет длину до 1 метра и диаметр 16-20мм.
  • В коптильнях с дымоходом в земле его длина зависит от сечения канавы. При её размерах 30×30см достаточно длины 3-4 метра, при сечении 15×15см длину необходимо увеличить до 5-7 метров.
  • В аппаратах с дымоподводящим каналом из стальной трубы её диаметр может быть 100-150мм, а длина 5-10 метров. Первые 2-3 метра изделия, по которым проходит дым, нагретый до температуры выше 100°С, изготавливаются из обычной стальной трубки. Остальная труба может быть оцинкованная или пластиковая.


Дымоход для коптильни холодного копчения

к меню ↑

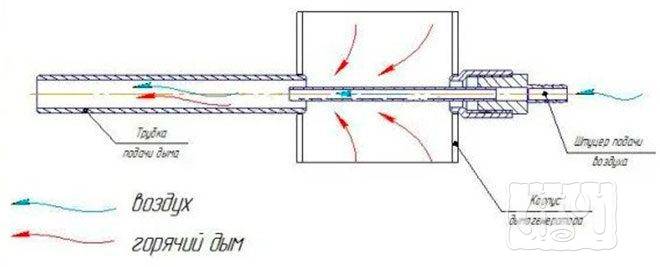

9.3 Изготовление эжектора

Принцип работы эжектора заключается в прохождении через него потока воздуха, подаваемого компрессором. Этот поток подаёт дым в камеру, а образующееся при этом разрежение в генераторе усиливает тягу и тление опилок и щепы.

Сделать его можно из водопроводного тройника ½″:

  1. в выходное отверстие закрутить кусок трубы длиной 10см;
  2. с обратной стороны вставить деревянную пробку;
  3. в центре пробки просверлить отверстие Ø10мм и вставить соответствующую трубку такой длины, чтобы она вошла в трубу ½″;
  4. к тонкой трубке шлангом подключить компрессор, а толстая через трубу ПВХ присоединяется к коптильне.

На следующем рисунке изображена схема работы эжектора.

к меню ↑

10 Разберем – что такое электростатическая коптильня

В электростатической коптильне продукты готовятся быстрее за счет воздействия электростатического поля.

Молекулы дыма могут проникать более глубоко в продукты, что положительно сказывается на скорости приготовления копченостей.

В последние годы такой вид копчения становится все более популярным, особенно если говорить о промышленном производстве.

к меню ↑

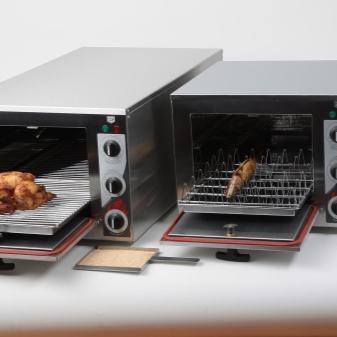

10.1 Внешний вид и принцип действия устройства

Электростатическая коптильня имеет достаточно простое устройство. Точно так, как и в других вариантах коптилен, продукты нужно поместить с предназначенный для этого отдел.

Принцип действия несложный. Под воздействием электрического нагревателя в дыморегуляторе начинают тлеть опилки. Дальше дым проходит сквозь специальную заряженную решетку, которая имеет полюс высокого напряжения. Ионы очень быстро попадают внутрь продуктов, которые находятся на отрицательно заряженном полюсе. Процесс копчения таким образом сокращается в несколько раз. Во время работы электростатической коптильни, лишний дым будет выходить сквозь дымоход.

к меню ↑

10.2 Основные преимущества

Многие уверены в том, что с помощью электростатической коптильни не получится приготовить действительно вкусные копчености. Но разница между конструкциями заключается только в том, что в электростатическом устройстве есть специальный блок, благодаря которому дым может проникнуть более глубоко в продукты.

Процесс приготовления напоминает готовку на пару, но вместо горячего пара используется влажный дым.

Конструкции такого типа обладают достаточно большим количеством преимуществ. К основным из них можно отнести следующее:

  • Электростатической коптильней очень легко пользоваться и можно быстро приготовить в домашних условиях вкусные и ароматные копчености.
  • Конструкция имеет небольшие размеры, поэтому легко может поместиться даже в квартире или на балконе.
  • В продаже имеются модели, вес которых не превышает десяти килограмм.
  • Электростатические коптильни изготавливаются из высококачественной нержавеющей стали. Материал считается не только безопасным, но и долговечным. Кроме того, благодаря использованию нержавейки, коптильня имеет привлекательный внешний вид.
  • Во время процесса копчения не нужно постоянно находиться рядом с конструкцией.
  • Все копчености готовятся без использования жира.

Электростатические коптильни также имеют несколько минусов. Они достаточно дорогие, поэтому дешевле будет самостоятельно сделать устройство. Кроме того, в продаже имеется небольшой выбор компактных моделей.

к меню ↑

10.3 Из каких составляющих изготавливается

Собрать электростатическую коптильню своими руками очень просто. Достаточно подготовить все необходимые материалы и инструменты, а также ознакомиться со схемами и чертежами. Готовая конструкция будет состоять из таких частей, как:

  • Корпус, для которого используется диэлектрический материал. Это может быть пластик, дерево или металл.

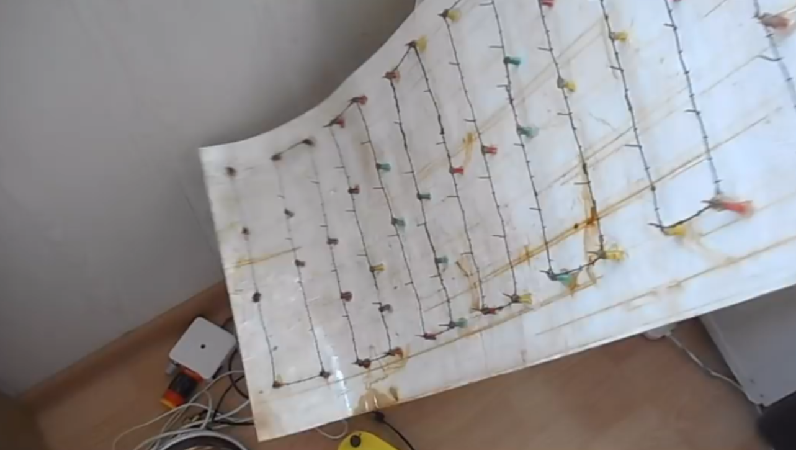

  • Электростатическая «излучающая» сетка-подвеска, для которой используется стальная, латунная или же медная проволока.
  • Дымогенератор или блок коптильни, в котором будет вырабатываться дым.
  • Системы для охлаждения дымового потока.

Одной из самых важных частей считается генератор электростатического поля. Есть достаточно много разных вариантов конструкций, но не все они могут предоставить должный результат копчения.

Излучающая сетка должна аккуратно устанавливаться на стенки конструкции. Дымогенератор располагается в нижней части агрегата.

В более мощных моделях электростатической коптильни, дымогенерирующий блок достаточно часто делают отдельной конструкцией вместе с охладителем дыма. Оба элемента в таком случае располагаются за пределами корпуса.

к меню ↑

11 Электростатическая коптильня для себя, наиболее простой вариант

Коптить сало и мясо можно достаточно просто и в условиях городской квартиры, где нет возможности установить и запустить генератор дыма, и тем более нет способа избавляться от продуктов горения стружек. Поэтому домашние модели электростатической коптильни изготавливаются компактными и маломощными.

Основные преимущества приведенного ниже варианта электрической коптильной камеры заключаются в следующем:

  • Очень простая конструкция;
  • Минимальное количество материалов и деталей, требующихся для изготовления коптильни;
  • Легкое обслуживание.

К сведению! Для получения высокого качества обработки продуктов дымом в коптильне необходимо использовать регулируемое электростатическое поле

Основные положения и принцип работы коптильни с управляемым электростатическим полем изложены на видео

к меню ↑

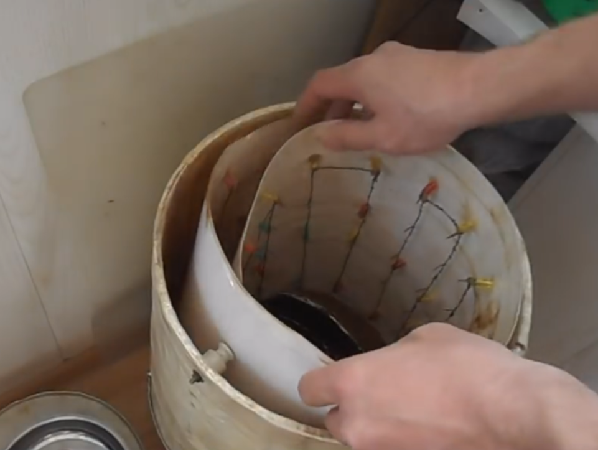

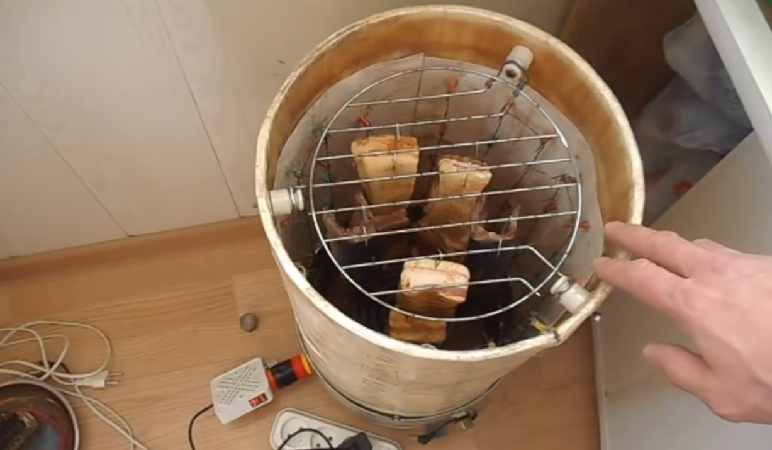

11.1 Конструкция камеры

Коптильня представляет собой корпус диаметром 300-350 мм и высотой 600-700 мм, можно использовать пластиковую или картонную трубу соответствующего диаметра. В нижней части корпуса изготавливается металлическое основание — гильза, лучше всего из алюминиевой или стальной емкости.

В данной конструкции нет отдельного выносного дымогенератора, вместо него используется встроенная модель. По сути, это лоток со всторенным электронагревателем. Так как объем электростатической камеры небольшой, то для одной сессии закладывается не более 70 мл мелкой опилки из бука или ольхи. В качестве нагревателя можно использовать китайский паяльник со снятой ручкой, вместо жала уложена согнутая спиралью медная проволока.

Основное количество дыма в коптильне образуется за счет возгонки сухой стружки при контакте с разогретой до 350-400оС спиралью нагревателя. В результате дым для электростатического копчения получается более холодный, влажный и насыщенный, чем при термическом разложении древесины. Большая часть дыма охлаждается на конусной тарелке в нижней части коптильни.

Для того чтобы избежать утечки дыма, в верхней части крышки устанавливается патрубок тройник, на который одевается емкость для сбора конденсата и миниатюрный вентилятор. Часть воздуха и дыма из электростатической камеры откачивается через полихлорвиниловую трубку для того, чтобы создать разрежение и предотвратить утечку запахов и дыма.

к меню ↑

11.2 Устройство электростатического блока

Электрическая часть коптильни состоит из трех частей:

  • Генератора электростатического высокого напряжения;

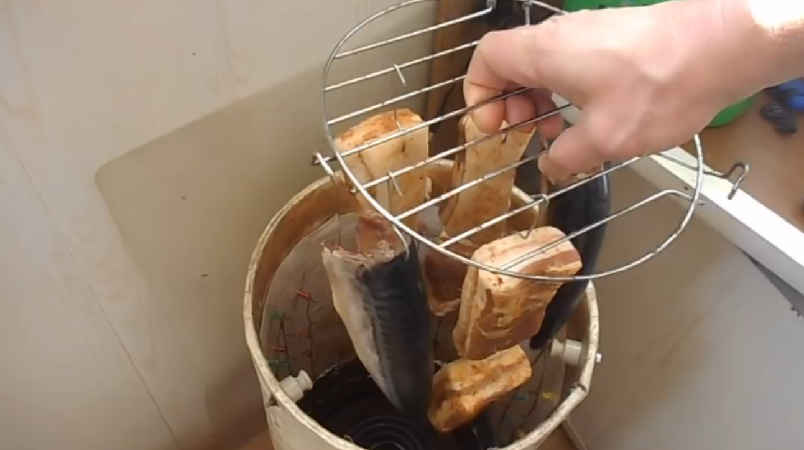

  • Подвески для мяса и рыбы;
  • Направляющей сетки.

В верхней части коптильни на керамических изоляторах установлена решетка, на которую одевается подвеска с продуктами. К решетке подключается отрицательный электрод электростатического генератора. Вдоль стенок коптильни укладывается ватман с наклеенной проволокой, это положительный электрод. На проволоке припаяны заостренные отрезки из той же проволоки, они направляют поток заряженных молекул в сторону продуктов.

к меню ↑

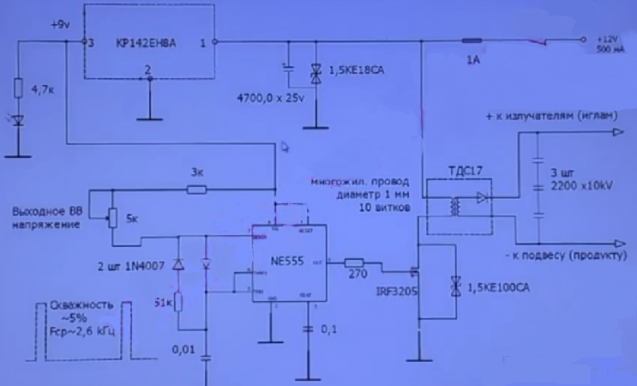

11.3 Схема генератора

Наиболее сложная часть электростатической коптильни — это электронная схема генератора постоянного высоковольтного напряжения. Схема генератора электростатики представлена ниже.

В основе схемы используется высоковольтный трансформатор ТДС17. Для формирования прямоугольных импульсов используется схема, собранная на NE555 из мощного полевого транзистора IRF3205, рабочая частота задающих цепей около 10кГц, но ее можно регулировать с помощью переменного резистора R5. В результате потенциал электростатического поля на сетке коптильни может изменяться в пределах 10%. Для питания схемы используют сборку ЕН 8 142 серии.

В качестве первичной обмотки используют многожильный медный провод диаметром 1 мм, десять витков наматываются непосредственно на магнитопровод. При настройке генератора высоковольтного поля, возможно, придется поменять местами подключение, чтобы на выходе получилась нужная для коптильни полярность.

к меню ↑

12 Как правильно пользоваться

Прежде, чем поместить определенные продукты в коптильню, их нужно тщательно подготовить. Например, рыба чистится и замачивается в рассоле. На 4 кг рыбы нужно взять примерно стакан соли. Некоторые сорта рыбы нужно щедро натереть солью, завернуть в пищевую пленку и, прижав крышкой, оставить на двое суток. Дальше рыба на протяжении пары часов провяливается, полностью охлаждается. Только после этого можно приступать к процессу копчения.

к меню ↑

12.1 Что можно приготовить в электрокоптильне

С помощью электрической коптильни можно приготовить самые разные копчености.

Чаще всего готовится мясо и рыба, сыр, домашние колбасы, овощи и даже некоторые фрукты.

Готовый продукт получается не только очень вкусным и ароматным. В нем не содержится никаких вредных компонентов и добавок, которые могут отрицательно сказаться на состоянии здоровья человека.

к меню ↑

12.2 Полезные советы

Для того, чтобы использование электрокоптильни было полностью безопасным, а приготовленные продукты действительно вкусными, стоит придерживаться некоторых простых правил.

  • Нужно следить, чтобы продукты во время копчения не касались стенок или нагревательного элемента.
  • Совершенно все элементы, которые могут электризоваться, нужно аккуратно изолировать от корпуса устройства.
  • Во время готовки нельзя прикасаться к продуктам руками.
  • Влажность в помещении или на улице не должна быть более 80%.

Готовить в электрической коптильне очень просто, вне зависимости от того, модель заводского производства эксплуатируется или самостоятельной сборки.

к меню ↑

13 Возможные проблемы копчения и пути их решения

  1. Возможность электрического пробоя. Подвешивать продукты нужно на расстоянии от дна и стенок коптильной камеры, чтобы избежать пробоя. Также пробой возможен, если имеются проблемы с изоляцией.
  2. Большинство проблем, при которых коптильня не набирает нужную температуру или не выделяется дым, связано с неисправностью нагревательных элементов. В этом случае их следует заменить.
  3. Неправильный выбор щепок. Нужно уметь правильно подбирать дерево, иначе вкус продукта может сильно испортиться. В коптильне нельзя использовать деревья со смолой (ель, сосна и др.), так как она будет выделяться вместе с дымом, отравляя продукт. Лучшим выбором будет груша, яблоня, бук и другие фруктовые деревья. Щепки нужно брать сухие.
  4. Горечь. Горьким продукт становится из-за щепы – либо при холодном копчении положили слишком большое количество топлива и она выделяет высококонцентрированный дым, либо она слишком влажная. При горячем копчении снимать продукты нужно, когда опилки прогорят (не более часа). Когда копчение начинается на углях, приготовленная продукция может почернеть и начать горчить.
  5. Чтобы часть продуктов разложения не осаживалась на стенках коптильни, нужно отрегулировать уровень потенциала электрического поля.
  6. Перед помещением в коптильню продукты нужно подсушить и промокнуть салфеткой для удаления избыточной влаги. Если этого не сделать, может произойти пробой электрического поля.
  7. Продукт нужно проветривать после приготовления, иначе может сохраниться резкий запах. На свежем воздухе мясо или рыба должны провести не менее 6 часов (лучше 12 часов).
  8. Нельзя изготавливать установку из синтетики. Под воздействием высоких температур выделяются отравляющие вещества и проникают в пищу, оказывая негативное влияние на здоровье.

к меню ↑

14 Техника безопасности

Электрокоптильня может быть опасным устройством, поэтому в обязательном порядке перед эксплуатацией нужно ее проверить.

Обратить внимание нужно на:

  • концентрацию дыма;
  • не занялся ли огонь в опилках;
  • работает ли ТЭН исправно;
  • правильно ли расположены решетки для продуктов;
  • изолированы ли провода.

Соблюдение техники безопасности

Также важно учитывать следующие моменты:

  • в месте, где происходит сборка, влажность не должна превышать восьмидесяти процентов;
  • не допускается прикасание продуктов к стенкам коптильни и электродной сетке;
  • электрические элементы устройства нужно изолировать от его стенок;
  • нельзя прикасаться к корпусу оборудования во время работы;
  • продукты вынимаются, только когда оборудование отключено от сети.

Электрическая коптильня, собранная своими руками, привнесет в ваш рацион праздничные, с изысканным ароматом, а самое главное − безопасные для здоровья блюда. Это устройство станет предметом гордости и радости для вас и вашей семьи.

Источники


  • https://moekopchenie.ru/koptilni/svoimi-rukami/elektrokoptilnya
  • https://kopchen.ru/koptilni/sborka-elektrokoptilni.html
  • https://odstroy.ru/elektrostaticeskaa-koptilna-svoimi-rukami-holodnogo-kopcenia-podrobnaa-instrukcia/
  • https://stroy-podskazka.ru/koptilnya/elektricheskaya/
  • https://1pokopcheniyu.ru/koptilnya/sdelat-elektrokoptilnyu
  • https://fininstroy.ru/koptilnya-svoimi-rukami-s-elektrodvigatelem/
  • https://tehno-gid.net/dacha/koptilnya-goryachego-kopcheniya-ustrojstvo-raznovidnosti-samostoyatelnoe-izgotovlenie.html
  • https://2proraba.com/malye-postrojki/mangal-barbekyu-koptilni/elektrostaticheskaya-koptilnya-svoimi-rukami.html
  • https://www.tproekt.com/elektriceskie-koptilni-dla-holodnogo-i-goracego-kopcenia/
[свернуть]

Рассчитайте утепление своего дома

Перейти к расчёту
Adblock
detector
