Электрическая дополнительная помпа на печку ваз и других автомобилей: выбор и установка

Содержание

  1. Помпа дополнительная: что нужно знать
    1. В каких случаях необходимо задуматься об установке дополнительной помпы
    2. Чем поможет водителю новая помпа в системе охлаждения
    3. Насосы: описания и технические характеристики
    4. Виды насосов
  2. Роль и функции насоса отопителя в Газели
    1. Основные преимущества такой модернизации
  3. На каких машинах могут возникнуть проблемы?
    1. Как узнать, что именно помпа на 2109 вышла из строя
    2. Примерный порядок действий по установке дополнительной помпы
    3. Как правильно организовать электрическую часть подключения
  4. Какой насос на печку лучше выбрать
  5. Как установить дополнительную помпу
    1. Подготовка к снятию отопителя
    2. Электричество
    3. Процесс установки помпы
    4. Инструкция по монтажу
    5. Непосредственно установка
    6. Неисправности и способы устранения.
    7. Лето — лучшее время подумать о зиме
  6. Подведем итоги
  7. Рекомендации по эксплуатации

1 Помпа дополнительная: что нужно знать

Итак, если  изначально печка плохо работает, хотя полностью исправна, а также если автомобиль часто эксплуатируется в условиях сильных морозов, штатного обогрева может оказаться недостаточно даже применительно к авто среднего класса.

В случае с ВАЗ  или старыми иномарками проблему решают путем проклеивания приборной панели, модернизации системы отопления, установки плотных заслонок, замены радиатора печки, самого моторчика печки на более производительный и т.д.

Однако если всех этих действий недостаточно,  тогда выходом может оказаться доп помпа на печку. В двух словах, насос отопителя дополнительный является  электронасосом, который прогоняет  рабочую жидкость системы охлаждения по малому кругу даже тогда, когда двигатель не работает.

Это позволяет активнее прогревать салон при работающем ДВС или когда прогретый двигатель  заглушен, но водитель и/или пассажиры находятся в авто (экономия топлива и повышение комфорта).

Также дополнительный насос отопителя  выручает и тогда, когда мотор работает на холостых оборотах без нагрузки (например, при простоях в пробке) и быстро остывает. В таких условиях штатная печка обычно дует не горячим, а только теплым воздухом.

Кстати, то же самое происходит и при езде по трассе с высокой скоростью в холодное время года, когда встречные потоки воздуха интенсивно охлаждают подкапотное пространство, а также ОЖ в радиаторе охлаждения и т.д. В свою очередь, дополнительная помпа на отопитель заставляет ОЖ циркулировать более активно и отдавать больше тепла.

Еще в списке преимуществ можно выделить простоту монтажа, что означает минимальное вмешательство и внесение изменений в заводскую конструкцию. Если просто, дополнительную помпу врезают так, чтобы ОЖ циркулировала по малому кругу.

Также реализуется простое подключение насоса к электрической сети автомобиля. Обычно в комплекте с насосом идут все необходимые крепежи, переходники, соединители и т.д.

к меню ↑

1.1 В каких случаях необходимо задуматься об установке дополнительной помпы

Дополнительный насос в систему охлаждения рекомендуется устанавливать, если:

  • При температуре воздуха выше 28-30°С двигатель достигает критически высокой температуры (при условии исправной системы охлаждения);
  • В мороз на холостом ходу печка дует прохладным воздухом при нормальной рабочей температуре двигателя.

Наиболее часто вышеописанные проблемы возникают на ВАЗ-2109, ВАЗ-2114, ВАЗ-2110, заднеприводной «классике», всех моделях ГАЗ «Волга», кроме ГАЗ-31105. В последнем случае неисправность может проявляться и в нормальных температурных условиях. Это обусловлено большим объемом охлаждающей жидкости в системе и недостаточно мощной помпой.

Стоит заметить, что в установке дополнительного насоса нет необходимости, если перегрев силового агрегата или отказ печки происходит при нормальных для средней полосы России температурах (-25 — 25°С). Исправленная штатная система успешно функционирует в этом терморежиме. Поэтому при сбоях в ее работе следует искать неисправность.

к меню ↑

1.2 Чем поможет водителю новая помпа в системе охлаждения

Именно насос для печки Газель пользуется высоким спросом в среде автолюбителей благодаря своей практичности и невысокой стоимости. Он может устанавливаться даже на другие марки и модели транспортных средств. Опытные водители, эксплуатирующие годами Газель, не ленятся разобрать новый насос и промазать его герметиком

Особое внимание стоит уделить участку, где расположена крыльчатка и резиновое кольцо-уплотнитель. В этих местах нередко появляются течи антифриза

Куда ставить новую помпу отопителя? Обычно такой монтаж выполняют в разрыв, созданный при помощи патрубка, идущего к радиатору отопителя салона. Для этого можно снять и разрезать штатный патрубок. Используя соединительные шланги в разрыв встраивается новый насос для отопителя.

Основная причина, по которой водители задумываются о вспомогательном насосе, — на холостых оборотах в салон поступает слабый обогрев. Воздух становится по-настоящему горячим только после увеличения оборотов мотора. Дополнительное оборудование будет помогать антифризу интенсивно циркулировать через радиатор.

к меню ↑

1.3 Насосы: описания и технические характеристики

Среди отечественных производителей можно выделить продукцию компании «Элара». Эта компания уже давно производит насосы отопителя. Среди продукции – устройства для «Газелей» и модификаций.

Для «Газелей» компания предлагает серию устройств на базе насоса НО 47,3780. Это отечественный дополнительный насос на печку «Газель». Технические характеристики позволяют ему эффективно работать в системе отопления. Устройство запитывается от 12 В. Рабочий ток, который необходимо этому насосу, составляет 4,2 А. Помпа работает с тосолом либо антифризом. Подключается устройство к сети при помощи однопроводной колодки. Размер патрубка составляет здесь 20 мм.

Можно посмотреть еще одну помпу этого же производителя. Она отличается меньшим диаметром патрубка. Здесь этот размер составляет 18 мм.

Дополнительный насос на печку «Газель Бизнес» отличается от обычного наличием двух проводов вместо одного.

к меню ↑

1.4 Виды насосов

Существуют два вида дополнительного насоса на печку — сухой и мокрый. То, какой вариант выберет автовладелец, зависит от характеристик его Газели и требований к оборудованию.

Сухие

Сухой насос в печку Газель нужен водителю, который больше всего заинтересован в производительности. Основная отличительная особенность таких насосов — герметичная изоляция от мотора. То есть ротор никак не контактирует с ОЖ, отсюда и название.

Доказана необходимость насосов сухого типа в Газелях, которые активно используются водителем в условиях низкой температуры. КПД такого отопителя печки почти стопроцентный — 80%. Так что рекомендуется использовать его при больших объёмах работы.

Из недостатков сухой дополнительной помпы большое количество шума. Но ради эффективной работы многие водители немного жертвуют комфортом.

Водяной

Водители, предпочитающие водяной отопитель — экономные любители комфорта. Характеристики мокрого отопителя печки сильно уступают предыдущему сухому типу (КПД в среднем не превышает 30-50%). Зато такие насосы отопителя можно ставить в печку Газель, не боясь шума и частых поломок.

Свою невысокую эффективность мокрая помпа перекрывает длительностью эксплуатации. Установив такой насос дополнительный отопителя печки, водитель может ещё очень долго не возвращаться к нему — устройство спокойно прослужит несколько лет без ухода, по сути находясь на самообслуживании. Когда необходимость заменить мокрый насос печки всё же возникнет, с этим не будет никаких проблем, так как устройство легко снимается и меняется.

Главное отличие мокрой помпы от сухой — охлаждение с помощью воды. Насосы такого типа устанавливаются непосредственно в среду теплоносителя, способствуя его циркуляции. Для подачи электричества служит статор.

Зарубежные насосы

Несмотря на то, что Газель отечественный автомобиль, дополнительные насосы для него можно выбрать импортные. Большой популярностью пользуется насос печки Газель от Bosch, в качестве продукции которой сомневаться не приходится. Устройство от немецкого производителя прослужит вам дольше и качественнее, а вопросов с тем, как установить и настроить будет гораздо меньше.

Многие водители опасаются, что импортный насос на печку Газель обойдётся им слишком дорого, но это не так. Немецкая дополнительная помпа для Газелей будет лишь ненамного превышать по цене ту, что собрал оригинальный производитель.

За небольшую прибавку к стоимости водитель получит:

  • Долгий срок эксплуатации без замены и мелкого ремонта;
  • Возможность самостоятельного монтажа и ухода;
  • Протечки исключены. Механизм для печки Газель от Bosch безсальниковый. А значит, защищён от возникновения избыточного давления внутри.

Выбирая дополнительный насос на печку Газель, большинство остановится на безопасном, чистом и надёжном немецком варианте. Нет причин пытаться экономить и рисковать печкой, каждый год покупая новый, отечественный насос.

к меню ↑

2 Роль и функции насоса отопителя в Газели

Насос — критически важная часть конструкции, так как именно он обеспечивает циркуляцию ОЖ — без него (или в случае плохого качества насоса) печка работать не будет. Если система обогрева салона работает плохо, то причина скорее всего именно в неисправной или устаревшей помпе. В случае исправной работы, но всё ещё недостаточной для достижения желаемой температуры, устанавливается дополнительная.

Установка дополнительной помпы на печку не вызовет проблем даже у автомобилиста с минимальными навыками. Этот электроприбор устанавливается напрямую в шланг, который соединяется с радиатором отопителя. Позади помпы должен быть установлен термостат. Такой нехитрой конструкции достаточно, чтобы антифриз проходил через систему в разы быстрее.

к меню ↑

2.1 Основные преимущества такой модернизации

  1. Повышение производительности. Печка будет требовать меньше обслуживания и энергии, а давать тепла — больше.
  2. Эффективное распределение охладительной жидкости. Благодаря повышенному давлению внутри системы жидкость поднимается выше и быстро проходит свой цикл. Из-за этого даже большие модели будут обогреваться быстро и не затратно по ресурсам автомобиля.
  3. Экономия энергии. Повышение КПД печки приводит к тому, что ресурс расходуется меньше при том же и даже лучшем результате для водителя.
  4. Тихая работа. Никакого раздражающего гудения — дополнительный насос печки Газели работает тихо. Если правильно установить прибор, то работу обогревателя можно будет распознать только по температуре и потокам воздуха.
  5. Долгая и надёжная служба. Если вы выберете надёжного производителя и будете использовать дополнительный насос правильно, то устройство прослужит вам долгие годы.

Покупка дополнительной помпы на печку не помешает. Даже если раньше водитель не сталкивался с необходимостью прогреть салон лучше, всё бывает в первый раз.

к меню ↑

3 На каких машинах могут возникнуть проблемы?

Очень часто такие проблемы можно встретить в автомобилях 9-го семейства, а также 14-го, «десятках», а также «Газелях» и «Волгах». Исключением является только модель ГАЗ-31105. На этом автомобиле перечисленные неисправности могут проявить себя даже в режиме нормальных температур. Проблема в том, что жидкости в системе очень много, а мощности помпы просто не хватает.

Обратите внимание на то, что устанавливать дополнительную помпу на печку «Газель» не нужно, если происходит чрезмерный нагрев двигателя либо же отказ работы печки в нормальном режиме температур. Если температура колеблется от -25 до 25 градусов, то штатная исправная система охлаждения в этом случае будет нормально функционировать.

к меню ↑

3.1 Как узнать, что именно помпа на 2109 вышла из строя

Основная проблема, не позволяющая и в дальнейшем использовать водяной насос – эта утрата им герметичности, что приводит к вытеканию рабочей жидкости. Чуть реже неполадки вызываются износом подшипника.

В первом случае помпа сохраняет пригодность, потому самый простой способ защитить от перегрева силовой агрегат – это регулярно восстанавливать объем жидкости в системе охлаждения. Данная мера, впрочем, дает лишь временный эффект, поскольку течь будет усиливаться день ото дня.

Порча подшипника – это гораздо серьезнее. На первых порах данный элемент сигнализирует о своей изношенности достаточно громким шумом. Если ничего не делать, то деструктивный процесс ускорится, и, вероятнее всего, дело закончится полным разрушением детали. Образовавшийся в ней люфт проявляется такими признаками:

  • громкий скрежет;
  • заклинивание насоса.

В конечном итоге повышается вероятность обрыва ремня привода или даже повреждения клапанов двигателя.

Устанавливаемую на 2109 помпу невозможно отремонтировать, и потому узел при выявлении его ненадлежащей работы демонтируется, а на его место ставится новый.

Процедура, по счастью, не особо сложная, а значит, замена на ВАЗ может производится и без обращения в авторемонтную мастерскую. Помпа находится в легкодоступном месте и никакие габаритные элементы двигателя (например, карбюратор) трогать не придется.

Ожидаемые результаты

После того, как все необходимые элементы будут установлены и подключены, следует провести дорожные испытания, при которых помпа должна непрерывно работать не менее часа. Во время этого необходимо тщательно осмотреть все места ее соединений с охлаждающей системой, исключить протечки.

После осмотра следует проверить машину на ходу. Может случиться так, что исправно функционирующий на холостых оборотах агрегат откажет при увеличении давления в патрубках.

Если все было сделано правильно, отопитель начинает подавать более теплый воздух, а двигатель эффективно охлаждается даже при больших нагрузках.

Если штатного обогрева недостаточно, проблему надо как-то решать. Можно попробовать установить второй радиатор, но более очевидным решением будет установка электрической помпы. Она является дополнительной и качает жидкость по малому контуру. Дополнительную помпу на печку ВАЗ-2114 можно установить за 5 минут. Проблема в том, что надо сливать охлаждающую жидкость. А в остальном сложностей не будет: все детали являются штатными и выпускаются самим АвтоВАЗом.

В результате наших стараний получится то, что показано на видео. Смотрим.

Система охлаждения и её особенности

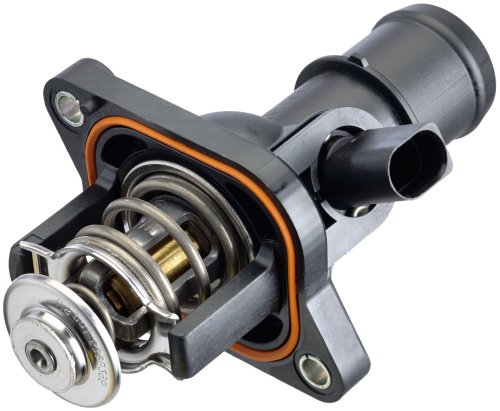

От термостата 29 к крану 21 идёт «подводящий шланг». Он нас не интересует! Врезка помпы выполняется в шланг 19. Он соединён с подводящей трубой насоса (деталь 20).

Здесь всё устроено тривиально

Если смотреть из-под днища, возле перегородки мы увидим два шланга. Нам нужен тот, что закреплён ближе к правому колесу. И вот вместо шланга 19 устанавливают сборку: такой же шланг «21083-8101010-01», электрический насос, шланг «2101-8101204» (к трубе 20). Вот, собственно, и всё.

Каждый шланг крепится к патрубкам двумя хомутами. Артикул одного хомута – «2108-1300080-10».

Заранее приобретают детали:

  • Помпу BOSCH 0 392 020 034 либо насос 32.3780-01 для «Газели» с патрубками 18 мм (важно);
  • Детали электрооборудования;
  • Все шланги и хомуты;
  • К помпе BOSCH нужны вазовские детали крепежа: хомут приёмной трубы, а также кронштейн для этого хомута (всё от LADA-2101).

При сборке вместо штатных саморезов используйте винты с гайками

Установив дополнительную помпу на ВАЗ-2114, её можно даже не подключать. Всё будет работать как раньше. Главное, чтобы помпа не подтекала, и решение мы уже указали.

к меню ↑

3.2 Примерный порядок действий по установке дополнительной помпы

Если все нужные детали куплены, выполняют следующее:

    1. Собирают «узел», состоящий из трёх деталей.

Короткий шланг – это «отвод».

    Ниже показан пример с помпой BOSCH.

Узел для отведения тосола

Внешний отводящий шланг

Метод крепления помпы BOSCH

Пример с помпой ГАЗ

Уточнения для отечественной помпы:

  1. Делают «сборку», как на шаге 1 (см. выше);
  2. «Сборку» монтируют;
  3. Место крепления помпы – верхний угол картера МКП (см. фото). Без деталей железного конструктора здесь обойтись сложно.

к меню ↑

3.3 Как правильно организовать электрическую часть подключения

Включение насоса можно решить следующим образом: минусовую клемму бросить напрямую на аккумуляторную батарею. Плюсовая проводится в салон вместе с тросиком педали газа, например. Кнопку размещают под рулевым колесом в любом удобном месте и так, чтобы она не мешала. В итоге абсолютно все водители Газелей с таким вот решением отмечали, что в зимнюю погоду в машине становится ощутимо теплее. Удобно и то, что даже при холодном двигателе можно включить насос, и через пару каких-то минут в салон начнёт поступать нагретый воздух.

Это достаточно простой способ, однако у него есть слабые места. Если забыть отключить кнопку заранее, то при будущем запуске машины для прогрева работающее устройство станет забирать тепло у холодного мотора. Время для его прогрева до рабочей температуры увеличится. Можно сделать двойную систему управления, чтобы насос не функционировал в теплое время года и не включался вместе с запуском автоматически. Для этого в схему придётся добавить двухпозиционное реле.

к меню ↑

4 Какой насос на печку лучше выбрать

Дополнительный насос на печку

Прежде всего, сама помпа является важнейшим  элементом. На рынке самым большим спросом пользуется насос печки ГАЗель, так как он дешевый и доступный. Однако решение имеет несколько серьезных недостатков (шум при работе, высокое энергопотребление, средний ресурс).

Получается, даже с учетом того, что насос отопителя Газель стоит недорого, для легкового  авто специалисты рекомендуют рассмотреть дополнительную помпу BOSCH.

В зависимости от того, какая помпа была выбрана и на какую машину она ставится, может потребоваться докупить 4 контактное реле, 3 контактный тумблер, а также провода, клеммы, гофру, шланги и хомуты, болты, крепежи и даже герметики.

Например, герметик необходим в том случае, если на ВАЗ 2114 ставится помпа печки Газель. Еще добавим, что помпу от ГАЗели требуется дополнительно модернизировать, тогда как доп помпу БОШ установить быстрее и проще.

к меню ↑

5 Как установить дополнительную помпу

Монтаж дополнительной помпы на печку ВАЗ может производиться в подкапотном пространстве или под салонной панелью. Первый вариант является предпочтительным, так как при этом в салон не попадает звук работы насоса, а также отсутствует риск залить салон антифризом при его протечке. В зависимости от места установки, агрегат может крепиться на место крепления штатной подкапотной шумоизоляции или на дополнительные кронштейны.

Установка дополнительной водяной помпы на ВАЗ-2110 и другие модели отечественного автопрома производится на подающий патрубок отопителя. Таким образом удается достигнуть более активного нагнетания ОЖ в «печной» радиатор и увеличения теплоотдачи.

На заметку: повышенное давление в системе охлаждения может привести к срыву некачественно закрепленных патрубков или пробою радиатора. Поэтому перед монтажом дополнительного оборудования рекомендуется провести полную диагностику СО.

Перед тем, как поставить дополнительную помпу, антифриз сливают. После этого патрубок на месте предполагаемого монтажа с помощью острого лезвия разрезают пополам, а получившиеся концы надевают на выходы насоса. Важно следить, чтобы стрелка, нарисованная на одном из выходов и обозначающая направление циркуляции жидкости, была направлена в сторону радиатора. Патрубки, надетые на выходы, фиксируют с помощью хомутов. Лучше применять винтовые хомуты марки «Norma», так как продукция менее известных брендов часто имеет острые края и режет патрубок.

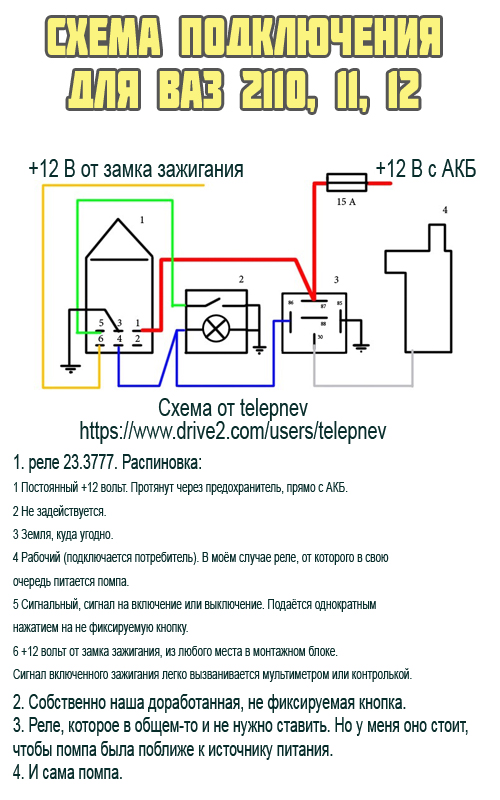

Схема подключения к бортовой электросети может различаться в зависимости от того, какие цели ставит перед собой автовладелец. Если помпа устанавливается для более эффективного охлаждения, имеет смысл подключать ее таким образом, чтобы она работала постоянно при включенном зажигании. Подключить агрегат можно непосредственно от АКБ, однако замыкаться цепь должна с помощью реле, которое активируется после поворота пускового ключа.

Если дополнительный насос в системе отопления планируется устанавливать для улучшения работы печки на ХХ, подключать его лучше через кнопку. При этом в цепь питания будет входить реле, предохранитель, кнопка включения помпы и АКБ. Электричество подводят по однопроводной схеме. «Минусом» в этом случае является кузов машины. Использовав такую схему, автовладелец получает возможность включать помпу только тогда, когда в этом есть необходимость.

На заметку: лучше установить дополнительный насос, использовав вторую схему подключения электропитания, так как в сильные холода его длительная работа может привести к недогреву мотора и связанным с этим неисправностям.

к меню ↑

5.1 Подготовка к снятию отопителя

Начинается процесс с визита в магазин автозапчастей, причём выбирать нужно точку, специализирующуюся на работе с техникой ГАЗ — потребуется купить электропомпу для автомобиля ГАЗель. Если опыта работы с элементами системы отопления недостаточно, можно купить также комплект шлангов отопителя салона.

На сами работы не уйдёт много времени, если соблюдать простой алгоритм:

  • Снимается экран модуля впуска (после снятия необходимо завернуть крышку маслозаливной горловины)
  • Отсоединяется клемма ДМРВ.
  • Откручиваются болты крепления корпуса.
  • Отсоединяется шланг расширителя, закреплённый пластиковым фиксатором.
  • Ослабляются хомуты патрубка инжектора и отводится в сторону сам патрубок.
  • Откручиваются четыре болта, удерживающие крышку корпуса.
  • С посадочного места тянущим движением вверх снимается адсорбер.
  • Перед снятием остаётся лишь открутить находящуюся ближе к аккумулятору резиновую подушку.

Если после демонтажа корпуса воздушного фильтра обнаруживаются потёки охлаждающей жидкости, патрубки в дальнейшем необходимо посадить на герметик. Это обеспечит сохранность антифриза в системе, а также отсутствие воздушных пробок.

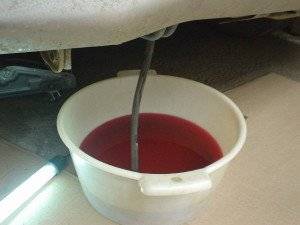

Следующее, что придётся сделать — слить охлаждающую жидкость и снять шланги на печку. Необходимо проявить аккуратность, чтобы уменьшить количество потёков мимо подготовленной ёмкости.

к меню ↑

5.2 Электричество

Прежде чем подключать дополнительный насос на печку “Газель”, схема подключения для ознакомления должна быть рассмотрена. Существует несколько вариантов. Один из простейших способов — это вывести кнопку на два положения в салон авто. Здесь просто: вкл/выкл. К примеру, холодно – можно включить, тепло – выключили.

Это простой способ, и он обладает минусом. Если забыть выключить дополнительный насос, то при следующем запуске машины на прогрев с брелока сигнализации помпа запустится и заберет тепло у холодного мотора. Это увеличит время разогрева двигателя.

Профессионалы рекомендуют воспользоваться сложным, но более эффективным способом. Здесь будет двойная система управления. Такая кнопка предназначена лишь для включения зимой и выключения с приходом весны. Это делается, чтобы насос не работал лишнее время.

Когда кнопка включена, насос дополнительный отопителя печки «Газель» будет включаться/выключаться полностью автоматически, когда двигатель заводится, а автомобиль едет. Для этой схемы понадобится двухпозиционное реле. Насос имеет определенную мощность, поэтому реле нужно под ток 3 A.

к меню ↑

5.3 Процесс установки помпы

Перед началом работы охлаждаем двигатель естественным способом. После чего сливаем охлаждающую жидкость в чистую емкость. Нам она еще пригодится, поэтому приходится беспокоиться о ее чистоте.

После этой процедуры берем новую помпу и с той стороны, где стоит крыльчатка, откручиваем четыре самореза. Прокладку из резинового материала, которая обнаруживается в этом месте, подвергаем смазке обычным герметиком. Далее, производим обратную сборку помпы, но вместо снятых саморезов устанавливаем удлиненные тонкие болты под гайки. Только такой подход обеспечивает наилучшую герметизацию соединения.

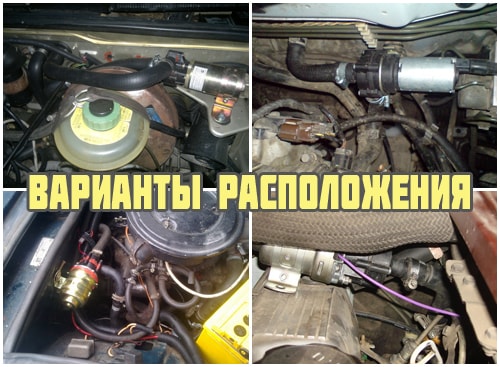

Следующий шаг заключается в определении места установки дополнительного электронасоса. Есть для этого несколько возможностей:

— на шпильке крепления бачка омывателя;

— на шпильке возле аккумуляторной батареи;

— на креплениях штатной шумки, расположенной на щитке мотора.

Обычно отдают предпочтение стандартному подходу, который описан в инструкции, прилагаемой к электропомпе, то есть второму варианту. Поэтому помпу нужно расположить таким образом, чтобы горизонтальный ее патрубок смотрел в сторону блока, для чего следует железный крепительный хомут разжать.

Следующий этап, после установки помпы в выбранной позиции, является установка шлангов. Для этого их снимаем с печки и с трубки, выходящей из-под коллектора. Далее берем достаточной длины армированный шланг, примеряем его по месту. Главное, чтобы он от коллекторной латунной трубки до трубки насоса доходил без изломов и напряжений.

Для закрепления на трубке из-под коллектора, на нее прежде нужно установить уголок переходник (чтобы не произошло загиба шланга) с небольшим куском шланга (не менее 10 см), крепление конструкции производим хомутами (потребуется 4 штуки).

Процесс соединения помпы со шлангом от печки проходит куда легче, так как не требует установки переходников, достаточно просто протянуть нужный размер и провести соединение. Закрепить также хомутами (2 шт.). Для того чтобы окончательно все закрепить, на установленные шланги рекомендуется надеть алюминиевую гофрированную трубу в районе выпускного коллектора, чтобы шланги от горячего воздуха не оплавились. Окончательно все закрепляем и переходим к подключению электрики.

При установке помпы массовый провод обмотки нужно заделать на массу, силовой провод реле соединяем с проводком насоса, плюсовой от реле пропускаем через предохранитель, который соединяется с аккумуляторным плюсом. Управляющий от реле плюс тянем к кнопке запуска в салон вместе с плюсом АКБ. Кнопка в салоне размещается в любом удобном месте.

Завершающий этап – это проверка помпы в действии. Для этого нужно вернуть тосол на родину, и при необходимости еще долить, запустить двигатель и немного подождать, когда двигатель прогреется. После чего посредством кнопки запустить дополнительную помпу.

к меню ↑

5.4 Инструкция по монтажу

Непосредственно монтажные работы можно начинать тогда, когда приобретена вспомогательная помпа, крепежные и дополнительные элементы, которые необходимы согласно схемы. Порядок действий, чтобы ставить к заводской системе ещё один насос, будет примерно следующим:

Сначала собирается единая конструкция, в которую входит пара шлангов и новая помпа
Особое внимание стоит уделить надежному креплению шлангов и штуцеров.
Следующие работы будут производиться уже с автомобилем

Его ставят на ручной тормоз и снимают клеммы с аккумуляторной батареи.
Теперь нужно отыскать шланги, ведущие от существующей печки и осторожно отсоединить их
В это место будет подключаться собранная конструкция.
Для крепления самого насоса следует отыскать определенное место.
Выход с термостата должен подключаться к верхнему патрубку, и это будет вход. К печке присоединяем боковой патрубок, который будет играть роль выхода.
Как только вся система собрана, в неё можно заливать охлаждающую жидкость и понаблюдать за герметичностью (отсутствие подтеканий, пятен и т п.)
Теперь подаём питание к насосу и проверяем работоспособность системы в сборе. Не забываем, что для этого следует подключить клеммы к АКБ. Это основные этапы процесса, как установить дополнительную помпу к отопителю на Газели.

Чтобы не потерять охлаждающую жидкость из системы, её следует сливать через нижний шланг расширительного бачка. Для этого нужно снять шланг, а под бачок подставить подходящую ёмкость (например, любую пластиковую канистру). Сюда же будет выливаться Тосол или другая ОЖ из шланга. После того, как это было сделано, можно снимать подводящий патрубок — найти его можно со стороны силового агрегата.

Во время демонтажа нельзя забывать о том, что охлаждающая жидкость находится в системе под давлением и может быть горячей определенное время после остановки двигателя. Ёмкость для слива лучше подготовить заранее и убедиться в том, что мотор достаточно успел остыть. Многие последовательно промывают систему охлаждения и отопления перед тем, как подключить новое оборудование в неё.

Для промывки можно воспользоваться обычной смесью теплой воды и лимонной кислоты, которая эффективно убирает отложения. Раствор заливается сверху, прямо из ёмкости, а насос нужно подключить к источнику питания в 12 Вольт. Далее по шлангам она будет проходить через радиатор системы. После радиатора остатки грязного антифриза вместе с отложениями через другой шланг будут сливаться в ведро. Цикл нужно совершить несколько раз.

к меню ↑

5.5 Непосредственно установка

Прежде чем начать монтаж, нужно позволить мотору остыть. Лучше, чтобы он остывал естественно. Затем необходимо слить ОЖ в заранее подготовленную и чистую емкость. Она еще будет полезна, поэтому лучше побеспокоится о том, чтобы она осталась максимально чистой.

Далее возьмите новый дополнительный насос на печку «Газель» и со стороны крыльчатки скрутите саморезы. Резиновую прокладку, которую вы обязательно там обнаружите, для профилактики протекания нужно промазать герметиком на силиконовой основе. Затем соберите эту конструкцию обратно, однако саморезы выбросьте, а вместо них установите тонкие длинные болты под обыкновенные гайки. Так можно сделать соединение максимально герметичным.

Теперь переходим к следующему шагу. Он заключается в том, чтобы найти место установки устройства. Существует несколько вариантов. Это может быть место на шпильке, на которой закреплен бачок омывателя, на шпильке возле аккумулятора.

Большинство автолюбителей, когда они устанавливали себе дополнительный насос на печку «Газель», использовали второй способ. Он описан в инструкции к насосу. Именно поэтому следует расположить устройства так, чтобы патрубок насоса был направлен в сторону блока. Для этого нужно разжать железный хомут.

Готово? Тогда закрепите насос и переходите к монтажу шлангов. Для этого понадобится снять их с печки и трубки, которая выходит из-под коллектора. Теперь возьмите кусок заранее подготовленного армированного шланга. Он должен быть такой длины, чтобы от латунной трубы коллектора мог дотянуться до насоса без лишних изломов.

Для того чтобы закрепить шланг, пригодится переходник. В этой роли успешно работает уголок. Закрепить деталь на уголке можно при помощи хомутов.

Соединение насоса и шланга от штатной печки проводится значительно легче. Здесь не понадобится монтировать переходники. Необходимо просто протянуть нужные размеры, а затем соединить это все. Крепится это также при помощи хомутов. Чтобы выполнить все крепления окончательно, на смонтированные шланги можно надеть гофрированную трубу из алюминия. Это делается для того, чтобы шланги не плавились. Теперь можно все надежно закрепить. Дальше займемся электрической частью.

к меню ↑

5.6 Неисправности и способы устранения.

Длительный простой практически всегда пагубно влияет на работоспособность механизмов. В летний период насосы в отопительных системах не работают, что может привести к проблемам при их запуске ближе к сезону холодов. Если двигатель помпы работает (гудит), но циркуляции теплоносителя нет, возможно, между корпусом и крыльчаткой скопились соли или грязь. Для устранения обычно достаточно прокрутить вал насоса, сдвинув с места крыльчатку. Если же это не помогает, возможно, следует купить новый циркуляционный насос, тем более, что цена такого прибора обычно не высока.

От работы циркулярной помпы зависит срок эксплуатации, эффективность и качество функционирования системы отопления автомобиля в целом, что чрезвычайно важно в условиях длительного периода низких температур и высоких цен на энергоносители. Выбирая циркуляционный насос для систем отопителя, следует обратить внимание на материалы, из которых произведено устройство, а также наличие сертификатов и гарантии производителя.

производит качественные циркулярные насосы для различных марок отечественных транспортных средств (КрАЗ, МАЗ, КамАЗ, ГАЗ, УАЗ и других). Они имеют разные присоединительные размеры патрубков (16 или 18 мм) и питание от источников с напряжением 12 или 24 В. Вся продукция компании прошла сертификацию в Российской Федерации, что гарантирует её высокое качество.

к меню ↑

5.7 Лето — лучшее время подумать о зиме

Жизнь идет своим чередом. И если сейчас за окном еще тепло, то зима все равно рано или поздно придет. Много страниц исписано о том, как же все таки сделать «Газель» теплой, но, похоже, лучше выхода, чем монтаж дополнительной помпы, просто не существует.

Итак, эта дополнительная помпа необходима для того, чтобы улучшить процессы циркуляции ОЖ в отопительной системе и системе охлаждения. Что касается принципов работы с этой системой, то здесь дополнительный насос на печку «Газель» монтируется на разрезе шланга к радиатору после термостата. Так можно значительно ускорить скорость, с которой проходит горячая охлаждающая смесь через отопитель.

к меню ↑

6 Подведем итоги

С учетом приведенной выше информации становится понятно, что электрический насос на печку является достаточно простым и удобным решением, которое позволяет повысить комфорт и безопасность при эксплуатации автомобиля.

На практике, после установки такой помпы удается быстрее прогреть салон, что важно при совершении коротких поездок на небольшие расстояния или во время  быстрой езды по трассе зимой. Стекла быстрее отогреваются и меньше потеют во время поездки, с них проще и быстрее удается убрать снег и лед и т.д.

Что касается выбора самого насос а и его установки, помпа дополнительная ГАЗель пользуется спросом, в первую очередь, благодаря своей дешевизне.  При этом о качестве речь не идет.

В свою очередь, более дорогой аналог от немецкой компании BOSCH по качеству заметно лучше отечественного решения. Автолюбители среди основных плюсов выделяют как простоту монтажа, так и отсутствие шумов при работе, лучшую  герметичность и т.д.

Напоследок отметим, что дополнительная помпа ВАЗ 2109, 2114 или на бюджетной иномарке позволяет заметно повысить уровень комфорта, сэкономить на прогреве автомобиля и т.д. Если установка выполнена правильно и помпа нормально работает, салон будет нагреваться быстрее по сравнению со штатной системой отопления.

Единственное, периодически следует проверять герметичность системы охлаждения, так как даже штатные элементы могут давать течь. Если же речь идет о дополнительных нештатных элементах, в этом случае места соединений требуют отдельного контроля.

к меню ↑

7 Рекомендации по эксплуатации

Обратите внимание: помпа, которая выпускается для Газели, является сальниковой. Даже инструкция по эксплуатации не рекомендует пользоваться ею при скорости свыше 60 км/час

Дело в том, что на больших оборотах мотора возникает избыточное давление — из-за этого рано или поздно сальник пробивает, и возникает течь

Что ещё важно: после остановки двигателя насос выполняет ещё и функцию рециркуляции охлаждающей жидкости до момента полного остывания её

Конечно, главным преимуществом насоса отопителя от Газели является его доступная стоимость. Как уже говорилось, со временем неизбежно начинает возникать течь. Если вложить в 2-3 раза больше средств, то можно заказать более качественный аналог от немецкого Bosch, который вышеуказанными недостатками не обладает. Если кто-то думает, что дополнительная помпа — это современная инновация для утепления салона зимой, то это далеко не так. Этим решением с успехом пользуются владельцы Ланос и других автомобилей. Более того – многие немецкие производители оснащают свою технику доп насосом отопителя ещё с конвейера.

Если подытожить всю изложенную в обзоре информацию, то можно сделать вывод — вспомогательный насос отопителя является простым и эффективным решением для того, чтобы обогреть салон Газели в условиях сурового климата. Установленный правильным образом насос будет оперативно прогревать его даже при коротких поездках, когда двигателю не удается выйти на рабочую температуру. Это не только комфорт, но и безопасность, поскольку стекла отогреваются тоже за короткий промежуток времени, улучшается обзорность.

Дополнительная помпа от Газели отлично справляется со своими обязанностями, но работает она шумно. Можно воспользоваться более дорогими аналогами, но в любом случае периодически необходимо проверять герметичность работы системы. Течь могут давать не только штатные элементы, но и установленное самостоятельно оборудование.

Источники


  • http://KrutiMotor.ru/dopolnitelnaya-pompa-na-pechku/
  • https://avto-idea.ru/sovety/elektricheskaya-dopolnitelnaya-pompa-na-pechku-vaz-i-drugih-avtomobiley-vybor-i-ustanovka/
  • https://pokrishkino.ru/dopolnitelnyj-nasos-na-pecku
  • https://1-teplodom.ru/dopolnitelnyj-nasos-na-pecku-gazel-dopolnitelnyj-nasos-pecki-gazel-opisanie-cena-otzyvy/
  • https://dongfeng-auto.ru/ts/dopolnitelnaya-pompa-na-pechku-gazel.html
[свернуть]

Рассчитайте утепление своего дома

Перейти к расчёту
Adblock
detector
