1 Что такое дюбель и с чем его едят

Дюбеля для теплоизоляции — это крепежные элементы, состоящие из нескольких деталей. А именно:

  • Шляпка — ее задача распределять нагрузку по поверхности закрепляемого материала;
  • Распорный элемент — он несет на себе нагрузку и создает силу трения, обеспечивающую удержание утеплителя на стене;
  • Гвоздь — забивается в распорный элемент для плотной фиксации;
  • Некоторые виды грибков для утеплителя имеют анкерную гильзу для дополнительного крепления.

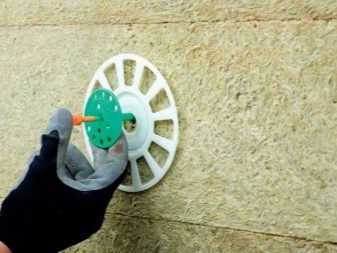

  • Также, существуют расширительные шайбы — их задача увеличить площадь контакта с теплоизоляцией и распределить нагрузку по поверхности. На практике такие шайбы применяются для мягких материалов с целью избежать их деформации.

Итак, тарельчатый дюбель для крепления — это механический элемент, с помощью которого проводят крепление утеплителя к стене.

к меню ↑

1.1 Особенности

Тарельчатый дюбель можно визуально разделить на три условные части – шляпку, рядовой зонд стрежня и распорную зону. Отличительной чертой шляпки тарельчатого дюбеля является ширина диаметром от 45 до 100 мм. Это конструктивное решение позволяет надежно фиксировать утеплитель к фасаду здания. Шляпка имеет шероховатую поверхность и снабжена конусообразными технологическими отверстиями для повышения сцепления с утеплителем. Под шляпкой идет рядовая зона стрежня, заканчивающейся распорной зоной, которая отвечает за крепление всей теплоизоляционной системы к фасаду и состоит из нескольких секций. Длина секции зависит от размеров самого тарельчатого дюбеля и составляет в среднем 60 мм. В состав тарельчатого дюбеля также входит распорный гвоздь или шуруп, который фиксирует дюбель за счет расширения распорной зоны.

к меню ↑

1.2 Назначение и достоинства тарельчатого крепления

Дюбеля особой формы, которые применяются для установки теплоизоляции, в строительстве называют грибками, зонтиками. Они обеспечивают надежное прилегание даже к хрупкому материалу.

С их помощью теплоизолятор можно закрепить к различным материалам:

  • бетону;
  • камню;
  • кирпичу.

Достоинства тарельчатого крепления:

  1. Благодаря широкой шляпке грибка обеспечивается надежное прилегание к любому строительному утеплителю.
  2. Зонтик благодаря ножке большой длины способен выдерживать значимые нагрузки. В центре находится специальное отверстие в шляпке,  в которое вставляется дюбель.
  3. С внутренней стороны поверхность шляпки шероховатая для большего сцепления с утеплителем.
  4. Дюбеля обладают антикоррозийными свойствами.
  5. Пластик, из которого изготавливается дюбель недорогой и надежный.
  6. Зонтик грибка представляет собой гнущийся элемент. Он не может повредить уплотнительное изделие.
  7. Для надежности дюбель внутри конструкции распирается во всех направлениях, что приводит к усилению конструкции крепежа.

к меню ↑

1.3 Классификация грибков для утепления

Потребности строительной сферы требуют разнообразия в выборе элементов такого вида, их можно разделить на три категории:

  • Крепёж с полимерным гвоздем. При изготовлении полимерного дюбеля для утеплителя используется полипропилен, полиамид или нейлон. Из числа главных достоинств можно отметить невысокую стоимость, но по этой же причине такой дюбель-грибок обладает слабыми прочностными характеристиками. Его можно использовать для крепления изоляционных материалов к плотным бетонным и кирпичным поверхностям, но актуально это только для лёгких утеплителей. Такой грибок для утеплителя стоит около трёх рублей за одну штуку.
  • С металлическим гвоздём. Этот грибок для утеплителя будет гораздо крепче предыдущего варианта. Из числа недостатков отмечается склонность к появлению коррозии, и впоследствии при установке на покрашенные или отбеленные фасады оставлять пятна и подтеки на поверхности.
  • С термоголовкой и металлическим гвоздем. Такой крепёжный элемент, обладающий термоголовкой, главная альтернатива предыдущему варианту. Основывается эта конструкция на расположении внутри стального гвоздя, но шляпка гвоздя покрывается материалом, который имеет низкие характеристики теплопроводности. В большинстве случаев для этого применяется ударопрочный полиамид, который имеет параметр теплопроводности на уровне 0,027 ВТ/мК, что не уступает характеристикам большинства применяемых материалов для теплоизоляции. Стоимость определяется в пределах шести рублей за одну штуку, в зависимости от производителя и заводских конструкционных особенностей.



к меню ↑

1.4 Конструкция

Высокая сложность утеплителя, а, вернее говоря, комбинации тепло- и гидроизоляционного слоя породила 2 основных вида крепления, которые так и разделяются на группы по назначению.

  1. дюбель для фасадной теплоизоляции и утепления стен;
  2. крепеж для кровельной теплоизоляции.

Первый имеет всем известный вид: из-за широкого прижимного диска его называют тарельчатым или грибом. Конструкция это может быть цельной – собственно дюбель с головкой, а может быть разборной. Последняя состоит из нескольких элементов:

  • гильза с распорной частью. При креплении гладкая нераспорная часть оказывается в толще утеплителя, а распорная – в прочном материале стены или потолка;
  • головка в виде прижимного диска – составляет единое целое с дюбелем;
  • стержень – при забивании распирает гильзу.

По сути, кроме как большим объемом головки дюбель для утеплителя ничем не отличается от обычного.

Диаметр диска колеблется от 45 до 90 мм. В некоторых случаях на дюбель надевают дополнительный диск – рондоль, диаметром до 140 мм.

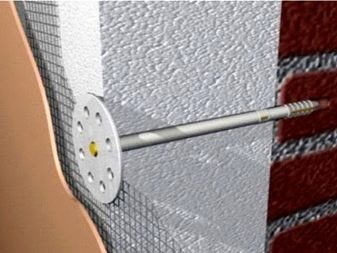

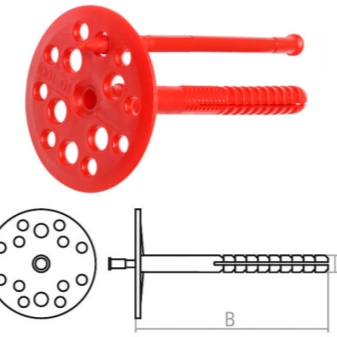

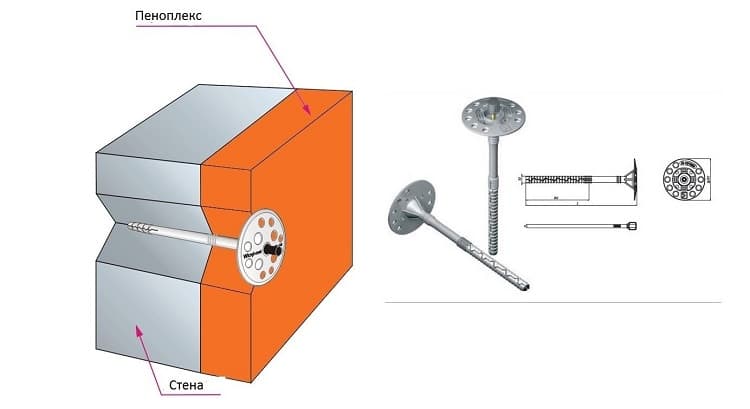

Устройство дюбеля для крепления утеплителя

к меню ↑

1.5 Факторы подбора

При выборе изделия необходимо обращать внимание на ряд факторов.

  • Главный из них – достаточная длина. Она складывается из толщины теплоизоляция и других слоев, толщины клеевого состава, величины отклонения стены от вертикали и минимально возможного углубления.
  • Нагрузка на вырыв – каким бы легким ни был теплоизолятор, вес у него все же есть, а каждое крепление рассчитано на определенную нагрузку. Учитывать при этом нужно рабочую нагрузку, а не максимальную. Так, максимальная нагрузка для полипропиленового дюбеля составляет 60–150 кг. Однако рабочая может достигать лишь 25%, что приравнивается к 15–37 кг.

к меню ↑

1.6 Виды

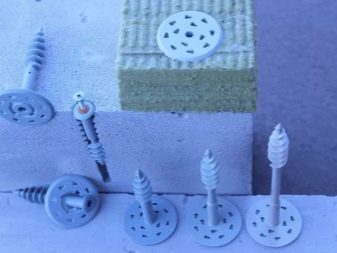

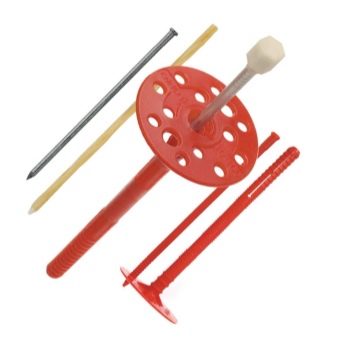

Тарельчатые дюбели по материалам изготовления, характеристикам и области применения можно разделить на следующие виды:

  • с пластиковым гвоздем – используется для крепления легких конструкций, целиком произведен из нейлона, полиэтилена низкого давления или полипропилена;
  • с металлическим стержнем – имеет в своем составе металлический расширительный гвоздь, что существенно повышает его надежность;
  • с металлическим стержнем и термокрышкой – в дополнении к металлическому расширительному гвоздю идет термокрышка для уменьшения теплообмена;

Исходя из типа крепления, можно дополнительно выделить следующие виды:

  • дюбели с прочным стержнем – можно забивать молотком, что существенно ускоряет процесс монтажа;
  • дюбели с рельефными шляпками – предназначены для монтажа только с помощью отвертки или шуруповерта.


Из оцинкованной стали

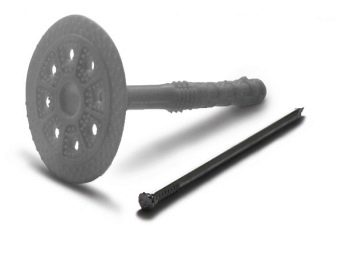

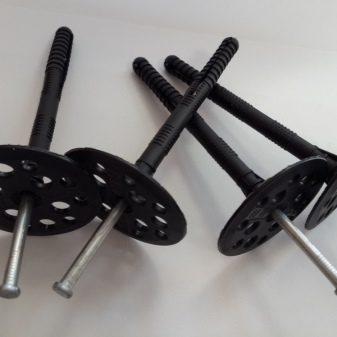

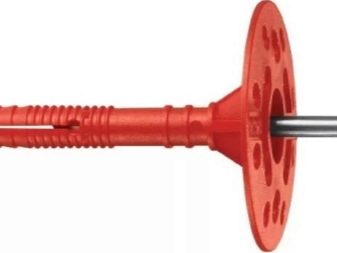

грибок с металлическим гвоздем
Гвоздь таких зонтов в большинстве случаев, изготавливается из оцинкованной стали (иногда полиамида). И хотя этот материал больше других металлических сопротивляется коррозии, все же от нее он не защищен плностью. Есть и второй недостаток. Металл хорошо проводит тепло, а значит, в месте крепления могут образовываться мостики холода и скапливаться конденсат. Со временем в местах крепления могут пойти трещины.  Данный вид крепежных элементов имеет более высокую стоимость.

Основные характеристики:

  • Материал дюбеля: ударопрочный полипропилен.
  • Материал анкера:  низкоуглеродистая, оцинкованная сталь;
  • Температурный режим: -55 – +60 градусов;
  • Нагрузка: до 750 кг на квадратный метр.

Как вывод: такие грибки используют в случае крепления тяжелых утеплителей, когда использование пластиковых невозможно.

Из пластика

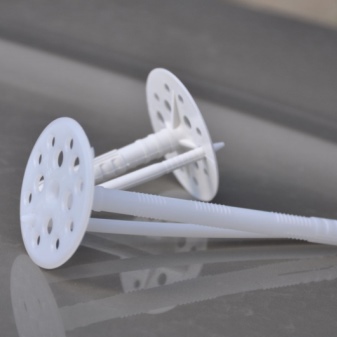

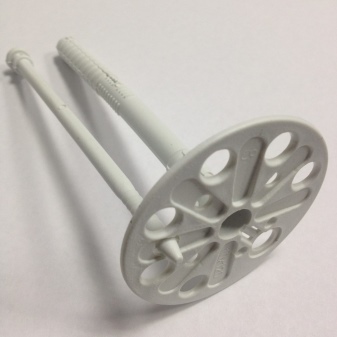

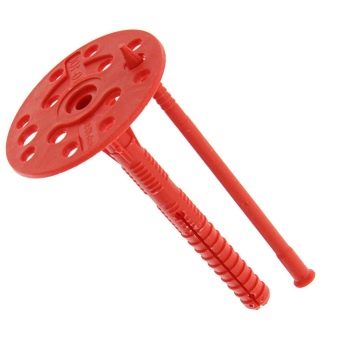

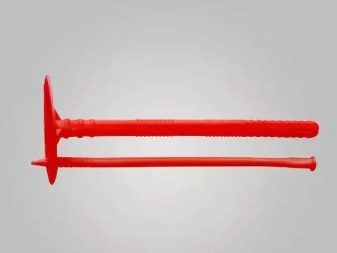

грибок с пластиковым гвоздем

Дюбель для теплоизоляции с пластиковым гвоздем. Используется чаще металлических, но имеют меньшую стоимость и меньшую прочность. Хотя даже их показатели весьма впечатляют. Температурный режим составляет от -40 до + 80 градусов. Такие зонтики также способны выдержать нагрузку от 20 до 380 кг на квадратный метр.  К пластиковым относят также нейлоновые гвозди.

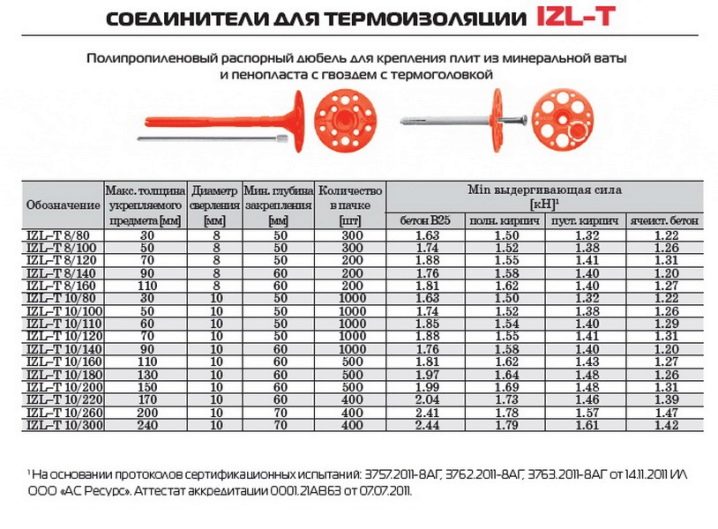

Крепежные изделии с термоголовкой

Грибки с термоголовкой представляют собой металлический сердечник, который покрыт прочным полиамидом. Верхняя часть металлического гвоздя оснащена пластиковой деталью, которая исключает образование мостиков холода в точках прохождения крепежа. Подобные изделия чаще всего используются при проведении утепления деревянных конструкций. Все достоинства, присущие металлическим и пластиковым грибкам, распространяются и на крепеж с термоголовкой, за исключением цены, которая значительно превышает стоимость всего остального крепежа подобного вида.

Крепеж из металла – преимущества и недостатки

Сердечник такого изделия, выполненный из оцинкованной стали или в редких случаях из полиамида, вставляется в полипропиленовую гильзу, имеющую в нижней части распорки. Его размеры превосходят остальные модели грибков. Но способность выдерживать нагрузки также высокая – до 750/м 2, что позволяет производить финишную отделку любыми материалами, как легкими, так и тяжелыми. Из недостатков отмечается следующее:

  • высокая стоимость;
  • образование в местах входа металлического стержня в базовую поверхность мостиков холода, конденсата;
  • слабая устойчивость к воздействию влаги, вследствие чего могут проявляться ржавые пятна на поверхности штукатурки.

к меню ↑

1.7 Характеристики

Каждая единица продукции, из представленного выше списка, обладает собственными уникальными свойствами и у каждой есть свои положительные и отрицательные качества. Перед приобретением достаточного количества крепежного материала необходимо ознакомиться с характеристиками каждого вида тарельчатых дюбелей:

  • Тарельчатый дюбель с пластиковым гвоздем. Он производится из нейлона, полиэтилена низкого давления или полипропилена. По своим свойствам эти материалы фактически идентичны, поэтому не должны повлиять на принятие положительного решения при выборе крепежа. Так как этот крепежный материал целиком изготовлены из пластика, то он очень легок, что позволяет использовать его в любой конструкции, не переживая о нагрузке на несущую стену. Но в этом есть и обратная сторона – с их помощью не стоит крепить тяжелый утеплитель, они его элементарно не выдержат.


Отсутствие металла в составе распорного гвоздя дает ему дополнительные преимущества – невосприимчивость к влаге и слабая теплопроводность. Первое преимущество делает его невосприимчивым к коррозии и увеличивает срок службы до 50 лет, а второе – позволяет минимизировать теплопотерю. В то же время при монтаже нужно соблюдать предельную осторожность при работе с пластиковым распорным гвоздем. Обладая низкой жесткостью, он имеет неприятную особенность гнуться и ломаться в самый неподходящий момент.


  • Тарельчатый дюбель с металлическим гвоздем. Он отличается от предыдущей модели тем, что использует в качестве крепежного элемента металлический гвоздь из оцинкованной стали толщиной 6 мм. Это существенно повышает прочность и позволяет выдержать вес любых конструкций и использовать при работе с любым видом утеплителя. И в отличие от пластикового металлический распорный гвоздь не сломается и не согнется. Но у этого вида тарельчатых дюбелей есть и недостатки. Металлический распорный гвоздь лучше пластикового проводит тепло и может создать участки, на которых стена может промерзать, что не произойдет при дюбеле, целиком выполненном из пластика. Второй недостаток — это коррозия. Если стена большую часть года остается мокрой, то через незащищенную шляпку ржа проест весь распорный гвоздь, что приведет к выходу из строя всей системы теплоизоляции.


  • Тарельчатый дюбель с металлическим стержнем и термокрышкой. Это усовершенствованная версия предыдущего крепежа, предназначенная для работы в условиях повышенной влажности. Основное отличие заключается в пластиковой заглушке, которая крепится на шляпку дюбеля. Она препятствует проникновению влаги и снижает отток тепла, поэтому такой крепеж может считаться более герметичным. Существует два варианта исполнения – со съемной заглушкой, которую нужно установить самостоятельно, и заглушка, установленная на заводе изготовителе. Второй вариант более удобен в работе, потому что заглушки довольно мелкие и хранятся отдельно. При проведении работ их достаточно легко потерять.

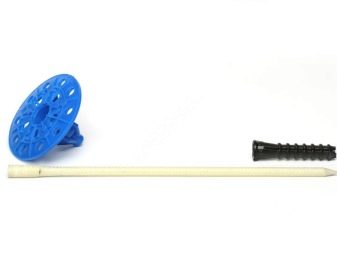

  • Фасадный дюбель со стеклопластиковым стержнем. Этот вид появился на рынке относительно недавно. Он собирается из следующих элементов – прижимная часть, стеклопластиковый стержень, анкерный элемент с распорной зоной и расширительная шайба, которая одевается на прижимную часть для создания дополнительной площади фиксации утеплителя. Благодаря стержню из стеклопластика дюбель обладает высокой прочностью и низкой теплопроводностью. Все эти элементы можно подбирать отдельно, руководствуясь только необходимыми размерами.


Обязательно должен присутствовать сертификат качества теплоизоляционных панелей. Сегодня часто применяются такие виды, как грибки и зонтик. Гриб может быть винтовой, IZL-T и IZM.

к меню ↑

1.8 Габариты

Размеры элементов тарельчатых дюбелей варьируются в зависимости от вида, назначения и производителя. В ГОСТах определение дюбель-гвоздь и тарельчатый дюбель отсутствует, поэтому привязываться к государственным стандартам невозможно. Поэтому ниже приведены усредненные размеры с разбивкой по видам крепежа.


Тарельчатый дюбель с пластиковым гвоздем имеет следующие размеры:

  • длина пластикового крепежа составляет от 70 до 395 мм;
  • диаметр расширительного гвоздя – от 8 до 10 мм;
  • диаметр тарельчатого элемента – 60 мм;
  • толщина утеплителя для монтажа должна варьироваться от 30 до 170 мм;

Тарельчатый дюбель с металлическим гвоздем обладает следующими размерами:

  • длина пластикового крепежа составляет от 90 до 300 мм, что является стандартными параметрами;
  • диаметр тарельчатого элемента – 60 мм;
  • диаметр металлического расширительно стержня (гвоздя) – от 8 до 10 мм;
  • толщина утеплителя может быть от 30 до 210 мм.

Размеры грибка

Параметры тарельчатых элементов разных производителей могут отличаться, поскольку единого ГОСТа, который регламентировал бы размер таких изделий, не существует.

Можно указать лишь общие значения:

  • диаметр шляпки грибка для крепления утеплителя варьируется от 45 до 90 мм;
  • диаметр стержня может быть 8 или 10 мм;
  • диапазон длины составляет 40- 400 мм.

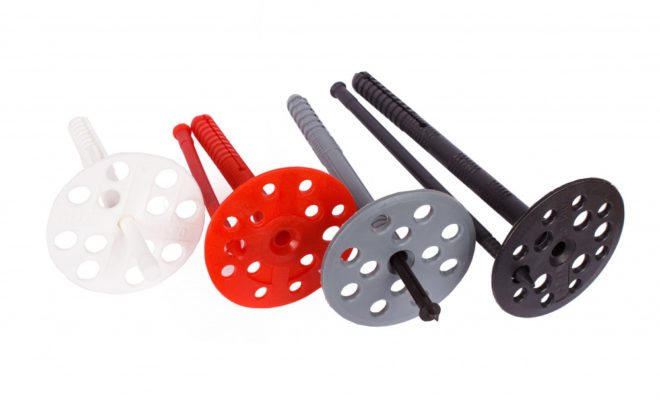

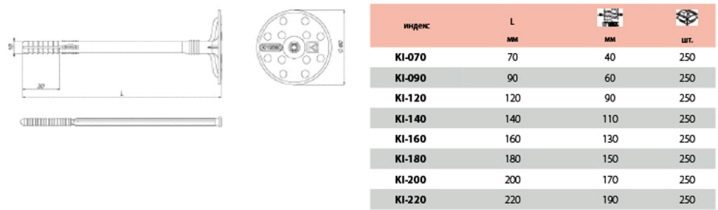

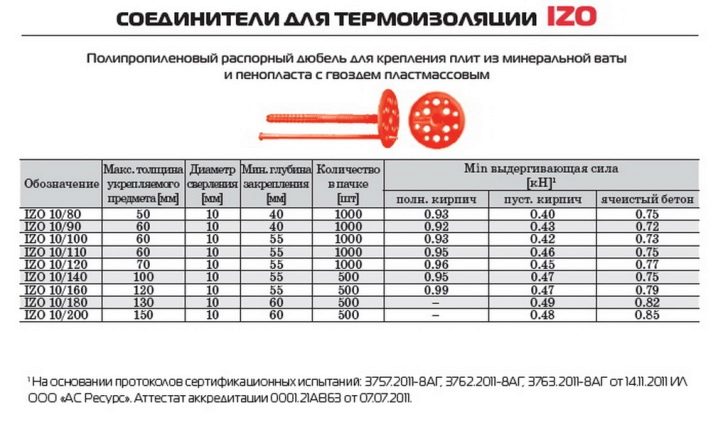

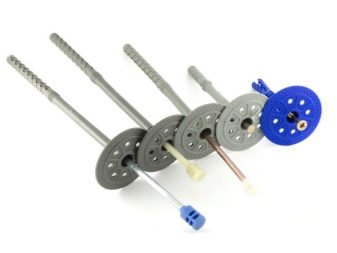

размеры дюбелей
Дюбеля выпускаются в разных размерах

В зависимости от размеров, материала клина и материала стены нагрузка на грибок может составлять от 0,3 до 23 кН.

к меню ↑

1.9 Как рассчитать?

Для надежного крепления утеплителя в первую очередь необходимо верно рассчитать размер стержня дюбеля. Для расчетов необходимо использовать следующую формулу:

L (длина стержня) = E + H + R +V, где:

  • Е – длина распорного отрезка стержня дюбеля;
  • Н – толщина утеплителя;
  • R – толщина клеевого раствора (при необходимости приклеивания);
  • V – отклонение фасада от вертикальной плоскости.

Количество используемых дюбелей для монтажа утеплителя непосредственно зависит от его массы. Например, пеноплекс можно укрепить 4 дюбелями на 1 м², а на базальтовую вату необходимо от 6 штук. Точное количество рассчитывается в процессе вычисления площади поверхности подлежащей теплоизоляции.

Формула расчета общего расхода крепежа является следующей:

W = S * Q, где:

  • S – общая площадь поверхности;
  • Q – число дюбелей на 1 м² утеплителя.

К итоговому расчету нужно прибавить дополнительно 6–8 штук на случай непредвиденных расходов (потери или поломки). При расчете расхода следует дополнительно принимать во внимание, что в отличие от стен на углы уходит больше крепежных элементов. Поэтому дополнительно необходимо добавить еще 10–15 штук. Основные расходы крепежа на один квадратный метр могут быть разные. Можно потратить как 90 дюбелей, так и 140, 160, 180 и даже 200.

Расчет длины

Если крепежный элемент выбран неправильно, он не будет держать теплоизоляцию. А срывать его придется вместе с прикрепленными листами. Как не ошибиться и рассчитать нужную длину сразу?

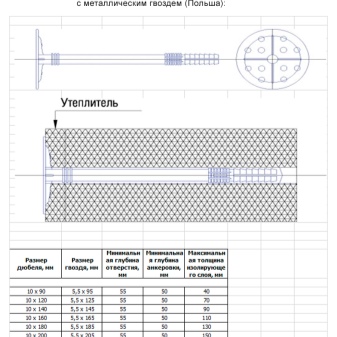

СХЕМА СТРОЕНИЯ ДЮБЕЛЯ 2

Задача дюбеля закрепить утеплитель к основной стене. Вот до нее нужно и добраться. На пути к твердой поверхности лежат:

  • Сам утеплитель;
  • Толщина клеевого состава (если такой имеется).

К тому же стоит учесть, что дюбель должен входить в стену на глубину от 50 мм.

Таким образом, рассчитываем нужную длины по формуле:

 L = H + I + K +W.

Здесь:

L – необходимая итоговая длина дюбеля;

H – толщина теплоизоляционного слоя;

K – толщина старой штукатурки или клеевого состава, на который крепится утеплитель;

I – крепление дюбеля в бетонное/кирпичное/деревянное основание стены (не менее ) 50 мм.

W – запас на кривизну стены.

Для примера, если вы используете пенопласт толщиной 50 мм и используете тонкий слой клея – 5-10 мм, вам хватит дюбеля длинной 110 мм. Если стена ровная. Но, если перекос стены достигает 50 мм, стоит прибавить и это показатель и тогда понадобится дюбель 160 мм или больше. Если же мы увеличим слой теплоизоляции до 100 мм, в последнем случаем нам понадобится 210 мм длины стержня.

В выборе крепежа: не всегда длиннее значит лучше. Если утепление происходит, например, в квартире, толщина стен может быть особенно небольшой и нужно правильно высчитать длину.

к меню ↑

1.10 Схемы крепления

Существуют несколько рекомендуемых схем крепления дюбелей.

В первом подходе на 1 квадрат материала (как правило, он примерно равен 1 квадратному метру) необходимо 5-6 дюбелей. 4 крепят в углах (в 5-10 см от края) 1-2 в центре.

По второй схеме дюбеля загоняются на стыке двух плит. Таким образом одна шляпка держит три плиты на стыке. При таком подходе один дюбель нужно забить в центре.

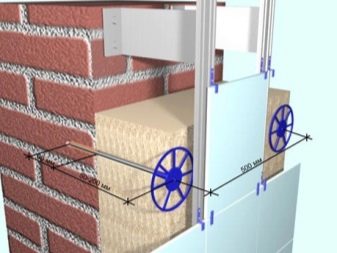

СХЕМА КРЕПЛЕНИЯ ДЮБЕЛЯМИ

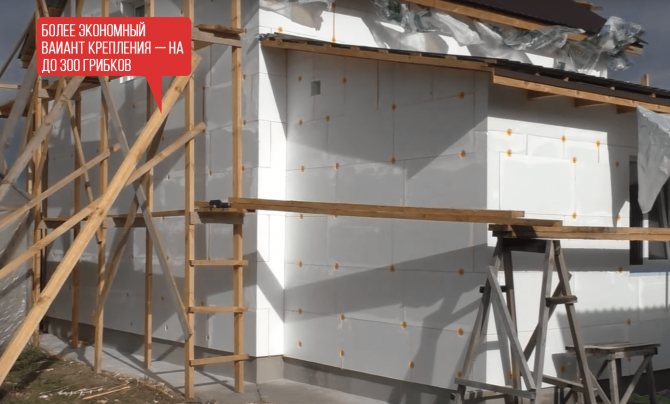

Народные же умельцы ради пресловутой экономии умудряются обойтись и одним дюбелем на плиту в центре.

Крепление на один дюбель

Определяя количество крепежных элементов нужно также учесть этажность здания и место крепления изоляции. На углах рекомендуют большее количество креплений.  На зданиях выше 8 метров по 7 креплений на квадрат. На зданиях выше 20 метров по 9. Это связано с повышенной ветровой нагрузкой и нагрузкой на нижние ряды теплоизоляции с верхних.

к меню ↑

1.11 Требования к крепежу

Дюбеля для крепления теплоизоляции подвергаются высокой нагрузке, выполняют функции в щелочной среде и помещены в условия  экстремальных температур. А значит, они должны соответствовать нескольких критериям.

  • Быть устойчивыми к разрушению. Как сам зонтик, так и гвоздь должны быть очень высокой прочности. Гвоздь должен быть выполнен из оцинкованной стали, чтобы его материал не вступил в реакцию и не начал разрушаться. Это особенно важно, когда грибком крепится материал под «мокрый фасад». При таком подходе грибок накрывается слоем штукатурки и оказывается «замурованным» в щелочь.
  • Проходя через теплоизоляцию, грибок может стать «мостиком холода». Этого не произойдет, если материал из которого изготовлен крепежный элемент обладает низкой теплопроводностью . Не приемлемым считается показатель теплопроводности выше 0,004 Вт/К.
  • Обеспечивать высокую адгезию. В случае вентилируемых фасадов, грибок часто служит единственным удерживающим фактором для теплоизоляции. В «мокрых» есть еще клей-пена, но и нагрузка куда выше. Грибок должен обеспечить достаточное сцепление с поверхностью утеплителя и основного материала стены. Кроме этого, в случае армирования пенопласта или утеплителя из стекловолокна сверху клеевым слоем, шляпка должна стать единым целым с этим мокрым составом, обеспечивая слой утепления.

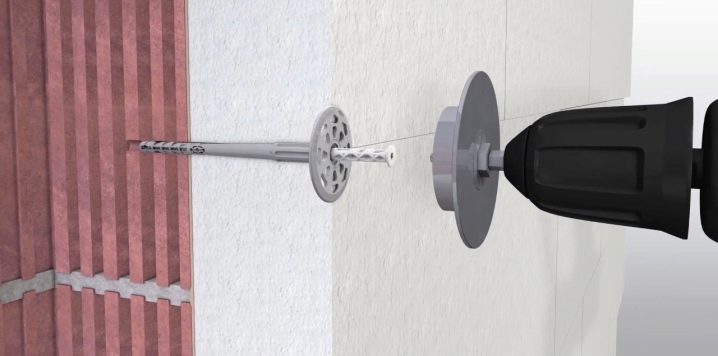

ДЮБЕЛЬ В ШТУКАТУРКЕ

Базовые требования к крепежу для утеплителя мы выставили, теперь важно посмотреть, как современный рынок эти требования удовлетворяет.

к меню ↑

2 Обзор производителей

На сегодняшний день ведущими производителями тарельчатых дюбелей являются предприятия России, Польши и Германии. Принимая во внимание распоряжение президента Российской Федерации Владимира Владимировича Путина «О выполнении программы импортозамещения», стоит обратить внимание на три отечественные ведущие фирмы, которые производят тарельчатые дюбели:

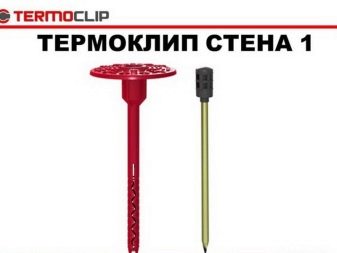

  • Termoklip – это торгово-производственная компания, которая представляет на рынках России и стран СНГ несколько серий тарельчатых дюбелей, выполненных из блок-полимера на основе высокомолекулярного полиэтилена. Металлические элементы изготовлены из углеродистой стали со стойким антикоррозийным покрытием. Некоторые модели защищены теплоизоляционной крышкой.
  • Isomax – эта компания производит тарельчатые дюбели диаметром 10 мм с оцинкованным гвоздем и возможностью установки термоголовки. Металлический гвоздь изготавливается из углеродистой стали с электроцинкованным покрытием.


  • Tech-Krep – это российская компания, которая занимается производством пластиковых тарельчатых дюбелей с несколькими вариантами исполнения: с пластиковым и металлическим гвоздем, с теплоизоляционной крышкой и без. Дюбели изготавливаются из первичного сырья с использованием сложного химического состава. Металлические гвозди выполнены из стали с горячеоцинкованным покрытием.




к меню ↑

3 Как прикрепить намертво утеплитель к любой стене

крепление утеплителя к стене
Для крепления к стенам здания выделяют 3 основных способа.

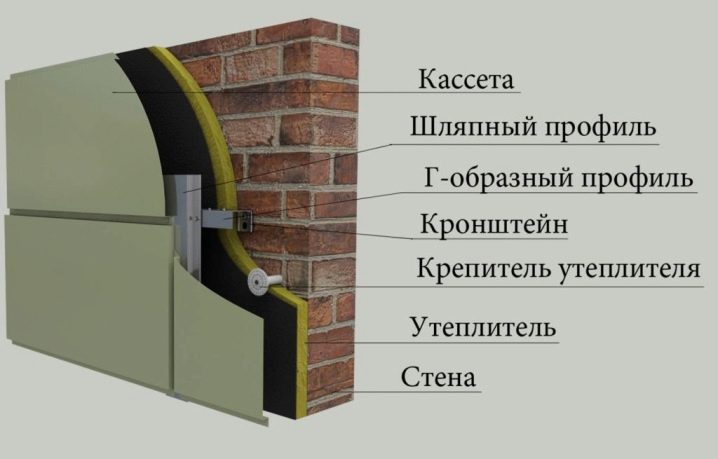

I – обрешетка. Создают каркасную основу под вентилируемую облицовку. Для этого выбирают металлические оцинкованные профили, не поддающиеся коррозии и перепадам температуры.

II – клей. Приклеивание теплоизоляционного материала имеет тонкости. Первое — надо подобрать подходящий состав, отвечающий всем требованиям. Второе — устойчивость к влаге. Далее, просто на клей «садят» утеплитель редко. Дополнительно применяют дюбель-зонтики.

Есть 2 типа клея:

  • сухая смесь;
  • клей-пена.

Первый вид выпускают в мешках. Его разводят по инструкции на упаковке. Клей-пену выпускают в баллонах. Её не нужно разводить с водой и мешать. Нанесение производят при помощи строительного пистолета.

Для фиксации теплоизоляции необходимо провести подготовительную работу. Поверхность необходимо почистить от пыли и выровнять нанесением штукатурного слоя.

III – применение дюбелей. Это основной метод для прочной фиксации теплоизоляции. Дюбеля применяют как дополнительную фиксацию, так и основную.

Для каждого метода есть свои нюансы и особенности. Прежде чем выбрать способ фиксации, нужно сделать оценку поверхности стены, а также сопоставить факторы, влияющие на материалы (температурный режим, влажность, морозостойкость).

к меню ↑

3.1 Минеральная или каменная вата

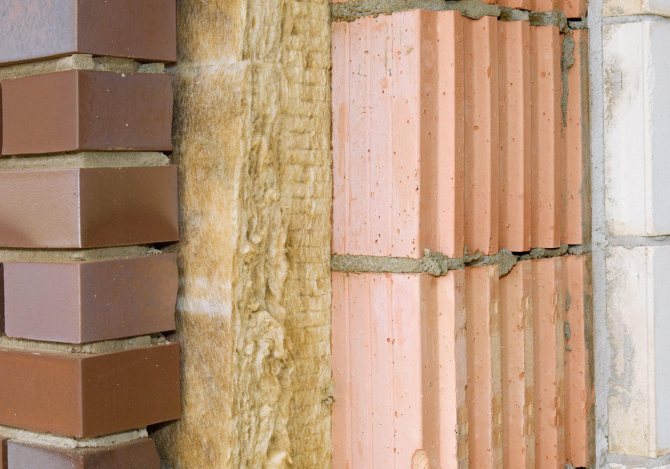

крепление утеплителя к стене
Для укладки минеральной ваты создают обрешетку из деревянных брусьев.

Расстояние между рейками должно быть меньше размеров ваты. В этом случае вата будет прилегать к основанию и держаться.

Если теплоизоляция приобретена в плитах (она жёстче), тогда рейки набивают ячеисто.

Вату в плитах можно приклеивать или же использовать дюбели. Но, обрешетка обязательная.
При использовании рулонного утеплителя, рейки набивают горизонтально или вертикально.

Для обрешетки используют рейки по высоте больше, чем толщина ваты. Так создают воздушный зазор между утеплителем и финишным покрытием. Это повысит теплоизоляцию стены.

к меню ↑

3.2 Пеноплекс

Пеноплекс часто применяют для утепления частных домов и квартир на высоте. Для его фиксации применяют клей и дюбели.

Для приклеивания пенополистирола необходима ровная поверхность, покрытая грунтовкой. Внизу набивают опорную планку, а на листы пеноплекса накладывают клей. После прикладывания листа надо немного материал подержать, чтобы схватился клеевой состав.

После схватывания клея в листе делают отверстия под дюбели. Они создадут прочность.

к меню ↑

3.3 Пенополиуретан

Пенополиуретан
Это пористый газонаполненный полимер на основе полиуретановых составляющих. Он имеет ряд отличительных свойств, низкую теплопроводность. По этому его стали часто использовать в холодных регионах.

Вода и резкие перепады температуры на него не действуют. Выпускают пенополиуретан как пену. Наносят на поверхность 2-мя способами:

  • распыление с помощью оборудования;
  • заливка – для этого применяют специальное оборудование и должны быть оборудованы пустоты.

Срок гарантии утеплителя до 50 лет.

к меню ↑

4 Способы крепления

Выбор способа фиксации зависит от нескольких факторов. Один из них – основа поверхности: бетон, кирпич, дерево или газоблок.

  • Клей применяют сухого состава, требующий предварительной подготовки: емкость для размешивания, строительный миксер, шпатели. Для использования снаружи используют определенные марки, отвечающие всем требованиям: морозостойкость, влага, перепады температуры, максимальное нагревание.
  • Жидкий клей в баллонах наносят с помощью строительного пистолета. Он также должен обладать особенностями: процент адгезии, отношение к влаге, продолжительность службы.
  • Дюбель-зонтики. Есть 3 вида: пластиковые, с металлическим штырем, с металлическим гвоздем и термоголовкой. В основном применяют полимерные изделия или же с термоголовкой.
  • Обрешетка. Создают крайне редко из-за свойств дерева. Отношение к влаге, перепадам температуры. Иногда обрешетку делают из металлических профилей. Они оцинкованные – это преимущество, поскольку вода на них не виляет, как и температурный режим.
  • А также применяют утепляющие штукатурки. Их наносят в 3 слоя на армированную сетку (фасадную).

к меню ↑

4.1 Дюбелями к бетонной стене

Пенополиуретан
Для приклеивания теплоизоляции к бетону применяют дюбеля. Есть 2 параметра, по которому надо выбирать дюбели:

  1. Основание – пустотелое, пористое. Исходя из бетонного основания рассчитывают несущую способность крепежа.
  2. Тип крепежа. Пластиковые крепежи не рассчитаны на большую нагрузку.

Дюбель к бетону крепится прочно благодаря усикам, расположенным по стержню. Они расправляются в полости бетона после вкручивания гвоздя (сердцевины). Есть также дюбели, сердцевину которых не вкручивают, а вбивают.

Для фиксации утеплителя на бетонном основании необходимо провести подготовительную работу:

  1. Очистить поверхность от старого покрытия – известковое, меловое, краска. Если есть штукатурка – её надо обследовать.
  2. Если на поверхности есть выступы, их снимают электроинструментом. Щели, трещины расшивают, армируют, штукатурят.
    Пенополиуретан
    Если не заделать трещины, стена может сыпаться. Смысла в утеплении нет.
  3. Поверхность, имеющую плесень, высушивают, очищают и обрабатывают специальными средствами.
  4. После проделанной работы поверхность покрывают грунтовкой.

Подготовительный процесс окончен.

Теперь, внизу нужно зафиксировать деревянную вспомогательную планку или же оцинкованный профиль. Он будет держать утеплитель и не даст ему «сползти» вниз.

к меню ↑

4.2 Грибками к кирпичной стене

Пенополиуретан
Монтаж плиточного утеплителя на кирпичную поверхность схож с работами на бетонном основании. Алгоритм действий таков:

  1. Подготовка поверхности. Проверка её на ровность.
  2. Обработка поверхности грунтовкой.
  3. Плиты утеплителя – пенопласта, пеноплекса, пенополистирола намазывают клеевым раствором. Либо применяют зубчатый шпатель и равномерно наносят клей по всей поверхности, либо точечное нанесение – по углам и в центре ставят ляпки раствора.
  4. Внизу стены фиксируют планку-держатель. Крепят плиты утеплителя.
  5. После схватывания клея каждую плиту по углам и в центре крепят дополнительно дюбелями.
  6. Все стыки плит замазывают этим же раствором.

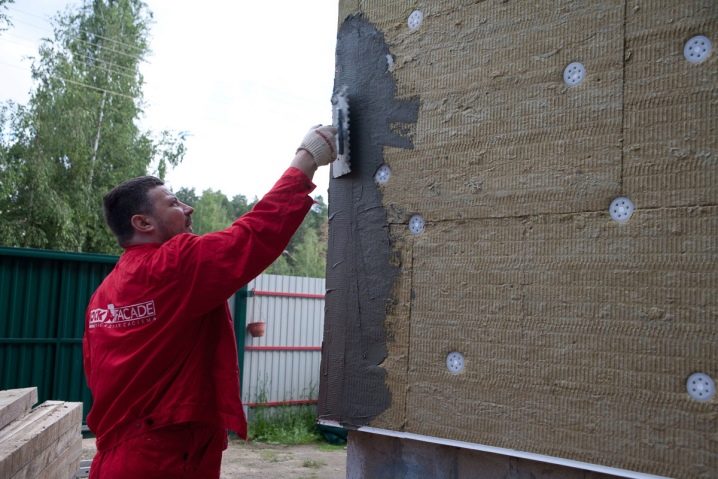

  7. Последний шаг – обшивка поверхности. Декоративная штукатурка или отделочные материалы.

к меню ↑

4.3 Другие способы крепления

крепление утеплителя к стене
Рулонный утеплитель – минеральная вата, часто применимый материал в утеплении зданий из дерева. Для её крепления необходим каркас. Утепление проводят так:

  1. Зафиксировать пароизоляционную пленку.
  2. Внизу стены установить контрольную планку.
  3. По ширине (немного меньше) утеплителя набить горизонтальные или вертикальные деревянные рейки, которые будут выше, чем толщина утеплителя.
  4. В полученные ниши укладывают вату.
  5. Сверху создают ветрозащитный слой из мембраны.

Еще одним вариантом фиксации утеплителя является наклеивание материала без применения клеевых составов – это самоклейки. Допустим, пенофол. Рулонный материал, имеющий внутреннюю сторону липкой для приклеивания к поверхности. Для этого поверхность должна быть обработанной.

к меню ↑

5 Технология фиксации утеплителя при помощи дюбелей

Пеноплекс активно используют для утепления фундамента, так как этот материал не разрушается под воздействием влажности, а также не изменяется при изменении температуры. Участок фундамента, расположенный над землей, покрывают утеплителем, и фиксируют при помощи дюбелей. Чтобы обеспечить зданию качественную защиту от низкой температуры, пеноплекс можно укладывать под бетонную стяжку отмостки.

Дюбеля для фиксации листов пеноплекса должны иметь длину на 50 сантиметров больше толщины самого материала, рассчитать количество элементов можно, учитывая, что на один метр квадратный потребуется 6 штук. Лучше всего использовать дюбеля с термоголовкой, и стержнем из металла. Для закрепления пеноплекса дюбелями, выполняют отверстия одно в центре листа, и четыре – в каждом углу. Таким образом, лист утеплителя будут удерживать сразу несколько крепежных элементов.

В отверстия помещаются дюбеля, затем в них забивают распорные элементы в виде гвоздя. Если работа выполняется с кирпичной поверхностью, то глубина погружения должна быть минимум 50 миллиметров.

к меню ↑

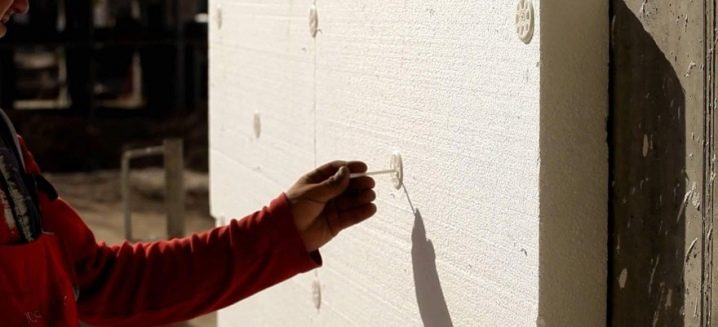

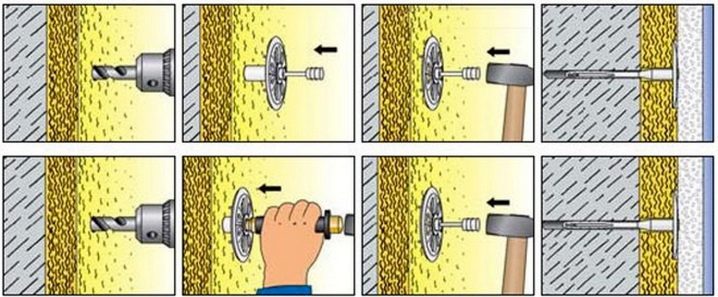

5.1 Монтаж

Использование дюбеля для крепления утеплителя происходит в 3 этапа:п

  • Просверливается отверстие соответствующее диаметру стержня и превышающее его длину на 10 мм;
  • Вручную вставляется дюбель (его шляпка должна быть вровень с утеплителем);
  • Вставляется и забивается фиксирующий анкер.

Если вы используете расширительную манжету ее нужно надеть перед вставкой грибка!

При наличии, накрываем шляпку крышкой.

Монтаж можно считать завершенным.

Утепление наружных стен.

При данном варианте внутренняя полезная площадь здания сохраняется, а также отсутствует необходимость устройства пароизоляционного слоя. Для наружных стен каркасный вариант используют редко, только в тех случаях, когда планируется вентилируемый фасад.

Для выполнения последующих штукатурных работ необходимо выбирать метизы.

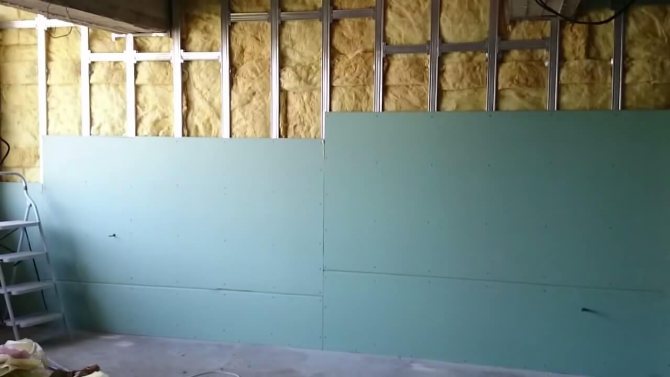

Утепление внутренних стен.

Монтаж утеплителя на внутренние стены производится, в основном, с использованием обрешетки. Если в качестве утеплителя выбираются плиты минеральной или базальтовой ваты, то, в таком случае, правильный монтаж состоит из укладки самого теплоизолятора, а затем он зашивается горизонтальными полосами пароизоляции. Для того, чтобы зафиксировать пароизоляцию, можно использовать строительный степлер. Для крепления утеплителя выбирают алюминиевый скотч.

Монтаж изоляции за радиаторами может вызвать некоторые трудности.

Важно! Чтобы минимизировать теплопотери нужно установить отражающий экран, который будет рассеивать тепло по помещению.

к меню ↑

5.2 Подготовка

Прежде всего необходимо выполнять подготовительные работы. Из стены не должно ничего выпирать, все острые выступы нужно зашлифовать или срезать болгаркой, трещины и повреждения заделать цементным раствором, все неровности устранить. Это необходимо для того, чтобы обеспечить целостность теплоизоляционного материала, тогда он ровно ляжет на поверхность. Если какой-то выступ не удается устранить, нужно вырезать часть утеплителя, чтобы компенсировать неровность.

Затем на поверхность пенопласта или минеральной ваты наносят клей и прикладывают к стене. Клеем может выступать монтажная пена. Чтобы первый ряд не опускался под тяжестью последующих, в нижней части крепится так называемая стартовая планка, куда листы и будут опираться. Такую планку можно изготовить из металлопрофиля. Применение клея создаст дополнительные замкнутые воздушные пространства.

Используют 2 варианта крепления плит пенопласта к стенам:

  • по рядам;
  • пирамидально.

Первый способ предусматривает последовательную фиксацию теплоизоляционного материала ряд за рядом. Второй вариант сложнее, но позволяет реже передвигать строительные леса или лестницу. Сначала закрепляют первый ряд, а затем фиксируют утеплитель по углам здания в форме пирамиды. Ее вершина должна располагаться в самом верху.

Листы пенопласта обязательно кладут в шахматном порядке. Это позволяет избежать мостиков холода и создать более ровную лицевую поверхность. Чтобы исключить зазоры, листы плотно прижимают друг к другу.

Все стыки нужно заполнить герметиком или пеной. Иногда из-за перекоса стен листы теплоизоляции ложатся не вровень. В этом случае следует с помощью специальной терки выровнять поверхность. Если в каких-то местах выступает пена, ее срезают.

к меню ↑

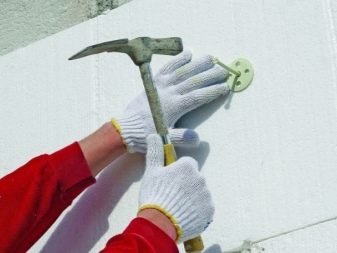

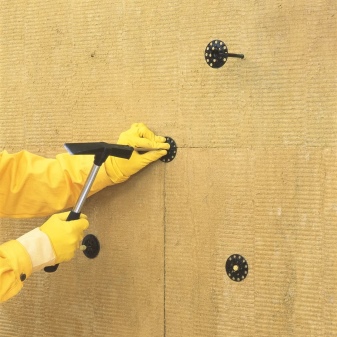

5.3 Установка

Само устройство теплоизоляции при помощи тарельчатых дюбелей – процесс очень простой. Он складывается из перечня следующих работ:

  1. Разметка участка для установки.
  2. Просверливание под прямым углом отверстий для крепежа вместе с теплоизоляцией.
  3. Установка до полного прилегания к утеплителю тарельчатого грибка.
  4. Забивка гвоздя для распора и окончательного закрепления.
  5. Прикрепление защищающего гвоздь крышки-колпачка.

Перед фиксацией теплоизоляции нужно либо убрать ветхий слой штукатурки, либо увеличить глубину засверливания. Для удобства в работе, теплоизоляционный материал сначала приклеивают специальным клеящим составом к стенам, дают просохнуть и только затем производят установку дюбелей.

Отверстие для крепежа делают шириной 8 – 10 мм. Глубина должна быть – 60 мм для анкерной составляющей в 50мм, и 110 мм – для этого компонента размером 100 мм.

После крепления теплоизоляционного материала остаются достаточно глубокие отверстия, которые необходимо заделать при помощи малярного шпателя. Для этого можно использовать тот же раствор, что и для приклеивания утеплителя.

Совет. Если вы решили уменьшить длину распорного отрезка, обязательно произведите заточку усечённого конца.

На сегодняшний день дюбель для теплоизоляции является основной крепёжной системой предлагаемой на рынке стройматериалов. Ведущими производителями в этой области являются российские, польские и германские предприятия. Для качественного утепления своего дома лучше приобретать продукцию именно этих стран.





к меню ↑

5.4 Стоимость

Цена на грибок для крепления утеплителя зависит от вида и длины. Средняя стоимость:

Металлический Пластмассовый С термоголовой
4-9 рублей за штуку 2-5 рублей 9-30 рублей

На разницу стоимости влияет в основном длина.

Часто можно встретить зонтики в упаковке по 800-3000 штук. Оптом вообще пластиковые продаются на килограммы. Но, для частотного строительства такие варианты мало подходят. На утепление одного небольшого дома может потребоваться до 300 крепежных элементов.

к меню ↑

6 Тонкости и нюансы монтажа теплоизоляции

Виды крепления
Основные методы монтажа теплоизоляции для различных материалов, таких как пенопласт, пеноплекс или пенополистирол — идентичные. Все работы сводятся к общему алгоритму, который имеет несколько этапов:

  • Подготовка поверхности, на которую будет производиться монтаж материала.
  • Установка листовой теплоизоляции на клеевой раствор.
  • Закрепление панелей крепёжными элементами.
  • Доработка стыков панелей.
  • Установка гидроизоляционной пленки.
  • Обшивка утеплённой поверхности декоративными материалами.
    Крепежные элементы
    Все работы нужно начинать с подготовки рабочей поверхности, с удаления старой краски, обоев или штукатурки, а также с устранения недостатков стены. Далее, выбранный материал для утепления помещения сажается на специализированный раствор, который не должен содержать в своем составе толуола и ацетона. Смесь для приклеивания нужно распределять равномерно по всей площади устанавливаемого элемента.
    Характеристика креплений
    Для дополнительной фиксации и предотвращения смещения листов первый уровень от потолка закрепляют на металлический профиль. По истечении указанного срока для схватывания клеевого раствора можно приступать к установке крепёжных грибков. При сверлении отверстий для них используется диаметр сверла, который соответствует диаметру ножки грибка. Отверстие в глубину должно превышать его длину на десять миллиметров, чтобы остатки мусора по окончании сверления не помешали установке крепежа.



к меню ↑

6.1 Строительные стандарты, нормы и правила

Методы мантажа
Если обратить внимание на действующее законодательство в строительной сфере, то в нем установлены нормативы и требования к установке теплоизоляции:

  • При монтаже теплоизоляции внутри помещения или на фасадах жилых одноэтажных зданий снаружи на один квадратный метр поверхности утеплителя требуется располагать 4 элемента для крепления по углам и один по центру.
  • На углах стен потребуется дополнительно закрепить на 6 крепежных элементов.
  • При условии, что высота фасада составляет от 8 до 20 метр, потребуется уже 7 крепежей по краям и один в центре.
  • При монтажных работах на высоте свыше 20 метров правила требуют крепить на 9 элементов один квадратный метр утепленной поверхности.
    Способы монтажа
    Оптимальным вариантом считается укрепление грибков на стыках панелей пенопласта либо аналогичного материала, поскольку такой метод оптимизирует количество отверстий в утеплителе, которые вследствие не скажутся на общей эффективности таких мер.

Если крепёжный элемент нужно закрепить на металлической поверхности, например, на профнастиле, то к ножке дюбеля крепится саморез и вместе с утеплителем придавливается к стенке, после чего саморез закручивается в металл. Глубина закручивания самореза должна быть не менее 15 миллиметров. Далее стыки утепляющих панелей дополнительно проклеиваются алюминиевым армирующим скотчем, а угловые стыки между стенами, потолком или полом заделываются монтажной пеной.



к меню ↑

6.2 Расчет нужного количества крепежных элементов

Для качественной и долговечной установки утеплителя нужно использовать крепёж, изготовленный по ГОСТу, но не забывая также про расчет требуемого количества таких деталей. Для этого поможет следующая формула:

D = T + K + I + Z, где:

  • Т — Толщина устанавливаемого утеплителя.
  • К — Толщина слоя клеевого раствора, применяемого при фиксации панелей
  • I — Глубина закручивания самореза в стену, не менее 45 миллиметров.
  • Z — Возможный наклон стены относительно вертикали, этот параметр опционален.
    Дюпеля для крепления
    Длина анкер-дюбеля для применения на кирпичных или бетонных стенах должна быть не менее 60 миллиметров. А если кирпич или пенобетонный блок полый, то в этом случае не менее 100 миллиметров.



к меню ↑

7 Советы по применению

При выборе тарельчатых дюбелей следует обратить внимание на некоторые нюансы:

  • если будет происходить монтаж пеноплекса, то выбор следует остановить на разновидностях с шершавой шляпкой;
  • стоит обратить повышенное внимание на качество антикоррозийной обработки, если существует риск попадания осадков внутрь теплоизоляционной конструкции;
  • при утеплении высотных зданий следует приобретать самые дорогие модели тарельчатых дюбелей с металлическим распорным гвоздем и пластиковой термоголовкой, которая предохраняет конструкцию от попадания внутрь влаги;


  • к предпочтительным эксплуатационным характеристикам, помимо выдерживания общей массы конструкции, собственного веса и размеров, а также следует добавить температурный диапазон эксплуатации;
  • в северных широтах при экстремальных погодных условиях нежелательно использовать в монтаже наружного утеплителя тарельчатый дюбель из пластика с пластиковым распорным стержнем. Дело в том, что при экстремально низкой температуре и перепадов влажности существует серьезный риск их растрескивания и в дальнейшем разрушения всей системы термоизоляции. В такой ситуации предпочтение стоит отдать тарельчатому дюбелю с металлическим стержнем и термокрышкой или фасадному тарельчатому дюбелю со стержнем из стеклопластика.


Тарельчатые дюбели применяются для монтажа утеплителя на фасадах промышленных, коммерческих и жилых помещений. Сам процесс монтажа можно разбить на следующие этапы:

  • разметка зоны монтажа утеплителя;
  • сверление отверстий сквозь утеплитель;
  • установка дюбеля в посадочное отверстие до полного утопления шляпки в утеплитель;
  • установка гвоздя для распора и забитее его до необходимого уровня.

Стоит более детально остановиться на технических моментах процедуры утепления.

  • Перед началом работы необходимо подготовить исходную поверхность. Для этого устраняются все впадины и выпуклости до получения ровной поверхности. Затем, утеплитель крепится к рабочей поверхности при помощи специальной клеящей смеси. Если поверхность довольно ровная, то для формовки можно использовать зубчатый шпатель.
  • Чтобы первый ряд утеплителя не опускался под массой последующих, в нижней части крепится стартовая планка. На нее будут опираться листы. Затем, после полного высыхания клеящей смеси (примерно 2–3 дня) листы окончательно крепятся тарельчатыми дюбелями. Вначале в ранее намеченных местах при помощи перфоратора проделываются отверстия.

  • Крайне необходимо, чтобы опорные точки, в которых будет производиться крепеж, находились на стыках листов – так можно будет не допустить появления дополнительных отверстий для нежелательного теплообмена, в то же время по окончании установки не будут загибаться края у плит.
  • Затем, теплоизоляционный материал прошивают тарельчатым дюбелем до основания шляпки. Расширительный гвоздь забивается таким образом, чтобы шапочка максимально плотно прилегала к термоизоляционному материалу. Важно, чтобы дюбель углубился в основание хотя бы на 1,5 сантиметра.

  • Затем, все стыки аккуратно нужно законсервировать при помощи термоотражающего металлизированного скотча. Если остаются щели более 0,5 сантиметра, то их можно задуть посредством строительной пены. Но эту процедуру следует выполнять с предельной осторожностью, поскольку некоторые виды пены могут растворить полимерный теплоизолятор.
  • Тарельчатые дюбели крепятся только один раз. Если допустить ошибку в расчетах и вытащить дюбель из стены, то он разрушится. Чтобы избежать этого, необходимо очень серьезно относится к подготовке посадочного места. Внутри не должно быть трещин, сколов, песка, пыли и прочего мусора. Отверстие сверлится под диаметр выбранного крепежа. Глубина должна быть на 0,5–1 см более чем длинна выбранного элемента.
  • После крепления теплоизоляционного материала в нем остаются довольно глубокие отверстия, которые необходимо заделать при помощи малярного шпателя.

Если придерживаться всех этих советов и порядка работ, то утепление фасада займет минимальное количество времени, а сам производственный процесс будет максимально продуктивным.

Источники


  • https://uteplix.com/materialy/dyubelya-dlya-krepleniya-uteplitelya.html
  • https://stroy-podskazka.ru/dom/uteplenie/dyubeli-dlya-teploizolyacii/
  • https://ProUteplenie.com/materialy/gribki-dlya-krepleniya-uteplitelya-vidy-i-obzor-dyubeli-dlya-uteplitelya
  • https://KotelSibir.ru/utepliteli/gribki-dlya-krepleniya-uteplitelya.html
  • https://kupi-krasku.ru/uteplenie/gribok-stroitelnyj.html
  • https://dzgo.ru/raboty/gribok-dlya-krepleniya-uteplitelya.html
[свернуть]

Рассчитайте утепление своего дома

Перейти к расчёту
Adblock
detector
