1 Типы печных дымоотводов

Дымоходы для бань отличаются:

  • по материалу изготовления;
  • по конструкционным особенностям и по месту установки.

На протяжении многих лет дымоходы для банной печи традиционно делали из обожженных кирпичей. Сейчас все большую популярность стали приобретать металлические изделия.

По месту расположения и конструкционному решению они бывают двух видов:

  • дымоходами, установленными внутри помещения и проходящими через потолочное перекрытие и кровлю;
  • конструкциями, выведенными через стену и поднимающимися по ней снаружи строения (прочитайте: «Как сделать дымоход в бане через стену – варианты устройства»).

Выбирают оптимальный вариант с учетом преимуществ и недостатков каждого типа труб для дымоотведения.

к меню ↑

2 Возможные ошибки

Случается и так, что несмотря на всю правильность расчетов, в конструкцию дымохода закрадывается ошибка. Причин для паники нет, но важно знать, как устранить неприятный недостаток.

Тлеющие дрова, покрытая копотью топочная дверца и струйки дыма «говорят» о малой тяге. Это происходит при сильном загрязнении или коротком дымоходе. В первом случае дымоход чистят, во втором – увеличивают при помощи утепленных труб. Если тяга остается такой же, меняют диаметр дымохода.

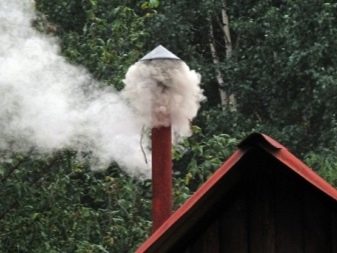

Вырывающиеся из воздушных отверстий клубы дыма свидетельствуют об опрокидывании тяги. Так происходит, когда дымоходная труба неправильно выведена или ее верхняя часть недостаточно утеплена. Зачастую решение проблемы кроется в утеплении дымохода.

Труба для бани: виды, какая лучше, как сделать своими руками хороший дымоход

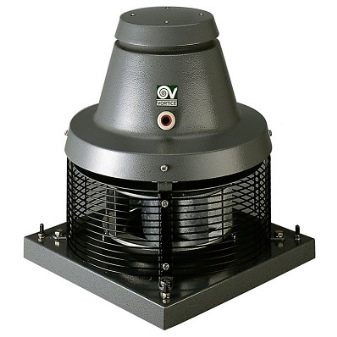

Если печь почти не греет, займитесь регулировкой тяги.

Для этого устанавливают шибер, теплосъемные модули с металлическими ребрами, действующими по принципу радиатора, или двухстенные теплоаккумулирующие модули с каменной крошкой или перлитным песком вместо утеплителя.

Сильный нагрев отдельных частей дымохода говорит об усадке некачественной теплоизоляции. Конструкцию следует заменить, а в качестве временного решения собрать теплоизолирующий кожух из ГВЛ и заполнить его каменной ватой.

Подкорректировать ошибки в конструкции дымохода помогают специальные насадки-дефлекторы. Флюгерная насадка снижает риск опрокидывания тяги и усиливает ее. Вращающаяся практически непригодна для дымовых труб, так как в штиль она ухудшает тягу, а заиневание зимой перекрывает путь дыму. Электродымонасос позволяет обеспечить быструю растопку и уменьшить тягу.

Труба для бани: виды, какая лучше, как сделать своими руками хороший дымоход
Труба для бани: виды, какая лучше, как сделать своими руками хороший дымоход

к меню ↑

3 Кирпичные дымоходные конструкции

Прежде дымоходы выкладывали из кирпичей, поскольку при возведении данного элемента печей этому строительному материалу не было альтернативы. Создание кирпичной кладки является трудоемким процессом. Без использования схемы укладки и обязательного соблюдения всех параметров конструкции в этом случае не обойтись.

Кирпичные дымоходы отличаются прочностью и долговечностью, что доказано временем. Такой материал как кирпич обладает структурой, способной аккумулировать тепловую энергию и равномерно отдавать ее. Кирпичная конструкция гораздо пожаробезопасней, чем сборный дымоход из металла, произведенный согласно новейшим технологиям.

трубы для банных печей из нержавейки

Существенным недостатком дымохода, выложенного из кирпичей, является шероховатая и имеющая углы их внутренняя поверхность. На ней собирается сажа, которая со временем начинает мешать прохождению дыма и снижает тягу, что отрицательным образом отражается на степени прогрева отопительного агрегата.

Кирпичная труба для банной печи, сильно покрытая сажными отложениями изнутри, способна вызвать задымление бани или даже загореться в процессе растопки от искр, попавших на нее (прочитайте: «Почему дымит печь в бане и как это исправить»). В итоге подобная ситуация может привести к печальным последствиям.

к меню ↑

4 Чистка

Банный дымоход чистят как минимум два раза в год – весной и осенью. На это есть ряд причин: образовавшийся конденсат, попадание в трубу посторонних предметов, но зачастую дымоход чистят от сажи и копоти. Последнее зависит от вида используемого топлива: специальные брикеты или евродрова замедляют накопление сажи, а вот древесное топливо способствует увеличению частоты чисток.

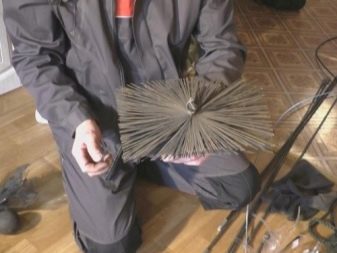

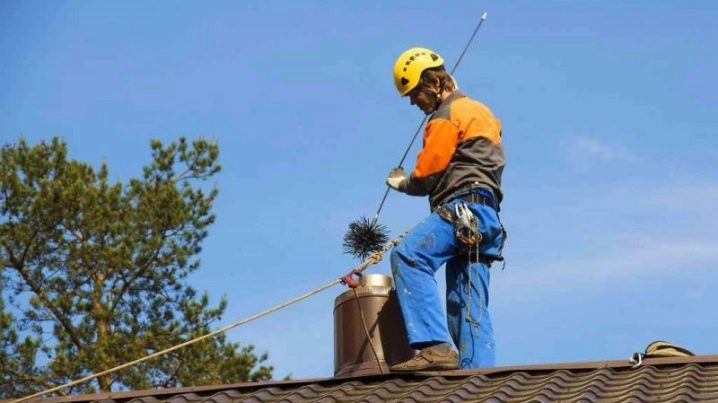

На сегодняшний день существует три популярных способа чистки дымохода. Традиционным средством очищения дымовой трубы считается ерш, который можно купить в любом хозяйственном магазине или сделать из подручных материалов.

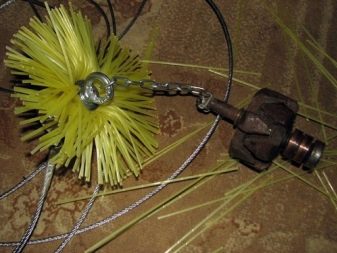

Чтобы смастерить это нехитрое приспособление, вам понадобится метла с прутьями из пластика, шайба, саморез и трос длиной полутора или двух метров с грузом в два-три килограмма. Процесс изготовления ерша выглядит так:

  • Прутья метлы помещают в кипяток, чтобы размягчить, затем разгибают их в разные стороны и равномерно распределяют.

  • Фиксируют разогнутые прутья при помощи шайбы и самореза.

  • В основании ерша скобами крепят трос с грузом.

  • Завершающий этап – подгон размера, ведь ерш должен быть немного больше дымохода. Правильно определить размер поможет шаблон, вырезанный из картона.


Чистка дымохода ершом очень проста. В дымоход опускают груз, затем ерш, и далее чистят трубу поступательными движениями. Еще одним «домашним» средством очистки является шланг.

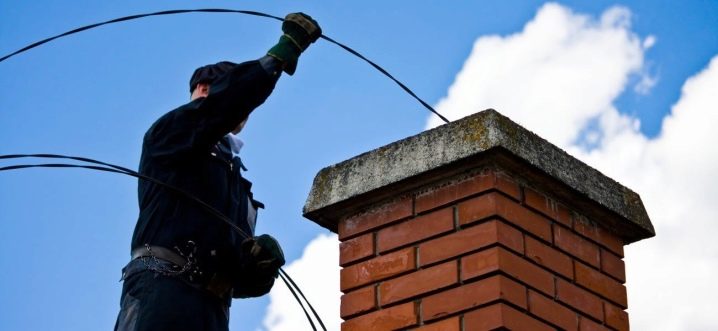

Прежде чем прочистить им дымоход, сначала подготавливают место у печи, протягивают шланг через трубу и прочищают ее, перетягивая в разные стороны. При этом шланг хорош для чистки от копоти и сажи, а ерш устраняет еще и посторонние предметы.

Народные средства вроде картофельных очисток или горючего топлива также отличаются простотой и эффективностью. В первом случае в раскаленную печь забрасывают ведро картофельных очисток (можно и меньше – все зависит от внутренних размеров печи). Выделившийся из очисток крахмал вступает в реакцию с сажей и она самоустраняется в течение двух-трех дней. Правда, специалисты советуют еще раз почистить дымоход ершом или шлангом.

Топливо высокой горючести представляет собой сухие осиновые дрова. Открываете поддувало, задвижку дымоходной трубы, дверцу камеры сгорания и в течение двух-трех часов поддерживаете огонь. За это время сажа и копоть выгорают полностью. Для такой очистки дымоход должен выдерживать температуру больше тысячи градусов.

Набирают популярность современные жидкие и твердые химические средства, которые помещают в топку вместе с дровами или углем. Они быстро прочищают дымоход, доступны, недороги и безопасны.

Для профилактики засоров достаточно раз в десять топок сжигать вместе с топливом алюминиевую фольгу. Важно, чтобы она прогорела, а не просто сплющилась от жары.




к меню ↑

5 Изготовление и установка дымохода своими руками

к меню ↑

5.1 Из каких материалов лучше сделать

Самые простые в монтаже – стальные конструкции. Однослойные стальные изделия требуют утепления и изготовления комплектующих – в общем, работа для патологических трудоголиков, и здесь мы не будем рассматривать их монтаж.

Установка дымохода из сэндвич-трубы достаточно проста, наличие большого количества всевозможных элементов и комплектующих в магазинах позволяют собрать устройство любой конфигурации.

к меню ↑

5.2 Чертеж и схемы

До начала работ определиться с размерами и начертить схему или чертеж – это поможет правильно рассчитать необходимое количество материалов и правильно организовать работы.

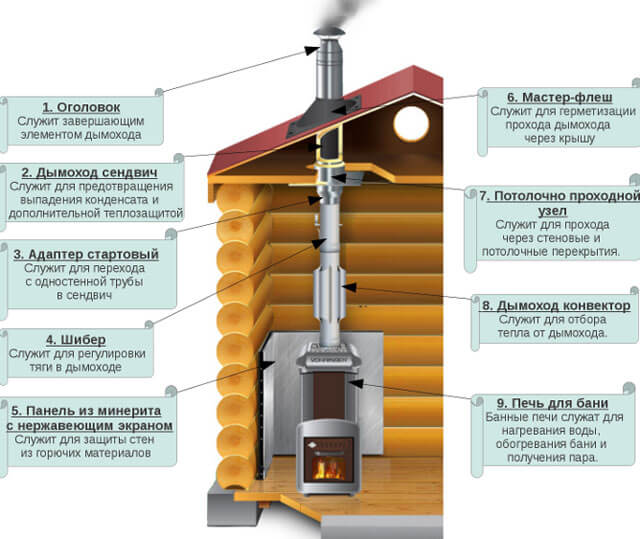

Труба для бани: виды, какая лучше, как сделать своими руками хороший дымоход

к меню ↑

5.3 Расчет размеров

Высота трубы определяется в соответствии с требованиями СНиП 41-01-2003, но не должна быть ниже 5 м от колосниковой решетки. Диаметр принимается равным диаметру выходного отверстия отопительного прибора.

к меню ↑

6 Асбестовая труба – дешево и сердито?

Изготавливаемые промышленностью асбестоцементные трубопроводы используются для транспортировки различных жидкостей. Но применять их в качестве дымоходов стало давней традицией, причина – доступная цена.

Примечание. Асбест – отличный огнеупор, из которого делают шнуры, волокнистые плиты и другие термостойкие элементы. Асбоцементная труба – тоже изделие негорючее, от прямого воздействия пламени не вспыхнет, но может треснуть из-за собственной хрупкости.

Асбестовые дымоходы выигрывают у других материалов по цене и сопоставимы с ними по долговечности. Остальное – сплошь недостатки:

  • труба довольно тяжелая, потребуется фундамент;
  • без фасонных деталей вертикальную шахту непросто подключить к котлу и организовать отвод конденсата;
  • цементная поверхность шероховата, способствует оседанию сажи;
  • материал лопается от ударов или сильного нагрева.

Устройство асбоцементного дымового канала
Восстановление дымохода с помощью асбоцементной трубы (слева) и трудности стыковки с нержавейкой (справа)

Изделия нередко применяются для вентиляции гаражей и погребов, а также с целью реставрации кирпичных дымоходов, разрушенных конденсатом. Асбестовая труба вставляется внутрь шахты, что продлевает «жизнь» старой постройке.

к меню ↑

7 Как установить?

Для обустройства дымохода своими руками идеальным вариантом материала являются трубы из металла. Они снижают себестоимость конструкции, а также трудовые затраты. Монтаж дымохода начинается к уже установленной в бане печи. До первого колена устанавливают обычную железную трубу. Правильное крепление обеспечат специальные конструкции с огнеупорными характеристиками.

Начальную часть присоединяют к печному патрубку. Сразу устанавливают шибер – задвижку, которая позволит прибавлять или убавлять тяговую силу. Затем в крыше выполняют отверстие, которое может быть квадратным. Далее собирают металлический короб со сквозным отверстием, соответствующим размеру конструкции. Через него дымоход будет выведен на чердак. Высота короба должна быть больше материалов отделки потолка.

Короб надежно фиксируют в потолке. Свободное пространство короба заполняют минеральной ватой, либо керамзитом. На чердаке конструкцию закрывают крышкой с отверстием для трубы. В точке пропуска дымохода фиксируют лист жаропрочного материала. Верхнюю трубу защищают листами минеральной ваты или асбестом. В качестве теплоизоляции используют специальную гидрозащитную манжету. Зазоры можно обработать герметиком.

Еще меньших трудовых затрат потребует монтаж внешнего металлического дымохода. Устройство предполагает наличие подходящего отверстия в стенке (не в кровле). Для разворота трубы от печи приобретают специальное колено. Отводы бывают разными, подберите нужный для себя вариант.

Отвод устанавливают на патрубок печки. Затем с внешней стороны ставят тройник. От него выполняют отводку дымохода вверх вдоль стены, при необходимости вниз. В качестве изоляции стены правильно использовать аналогичный металлический короб, заполненный негорючим сыпучим материалом.

При обустройстве наружной конструкции важно, чтобы она возвышалась над коньком на 50-60 см: такая установка будет гарантией хорошей тяги. Для предохранения дымохода от мелкого мусора и дождя поверх надевают специальный зонтик

Кирпичные дымоходы могут быть коренными или насадными. Лучшим вариантом для банных печей является коренной. Если печь выполнена из кирпича, то пристраивают конструкцию из этого же материала. Если печь выполнена из металла, кирпичный дымоход соединяют с патрубком специальной трубой.

Дымоход из кирпича устраивают в виде квадратного столба, который снабжен колодцеобразным сечением. Размер сечения связан с мощностью банной печки, он может составлять половину кирпича, кирпич или два кирпича. Основой для кирпичной конструкции является фундамент одинаковой толщины с банной печкой, составляющий с ней единое целое. Трубу поднимают до нужной высоты, где устанавливают задвижку.

Сразу разметьте место для конструкции на потолке и в кровле. Для соблюдения строгих вертикалей воспользуйтесь нивелиром. Работу начинайте с кладки надсадной части, для которой уже существует точка на печке. Выполняйте проходы кирпичных рядов ровно: любые неровности ухудшат качество тяговой силы. Контролируйте расположение каждого ряда. Для контроля подойдет натянутая нить между углом начального ряда и углом отверстия в кровле.

Для предохранения потолка от возгорания укладывают распушку. Распушка – это расширение внешних стенок трубы, которая обеспечивает еще и устойчивость конструкции. Самое широкое место распушки должно располагаться на уровне потолочного материала. После завершения укладки распушки дымоход закрепляют обрезными досками. Далее распушка сужается, труба выравнивается к начальному значению.

Внешний периметр дымохода выкладывают до появления материала кровли. Наверху сооружают конструкцию, которая будет служить для отвода дождевых вод. Она имеет увеличенные размеры примерно на четверть кирпича. Выкладывают конструкцию по аналогичному принципу с распушкой. Ее высота взаимосвязана с углом наклона кровли.

Далее выкладывают шейку дымохода. Поверх конструкции допускается установка металлического колпака

Стыки кирпичного дымохода и кровельной конструкции важно тщательно герметизировать. Выбирайте способы проведения работ и дополнительные элементы в зависимости с типом кровельного материала

Методы этой работы различны, решения по применению того или иного способа принимаются на месте проведения монтажа трубы.

Правильно установить кирпичный дымоход своими руками сложно. Помимо этого конструкция отличается дороговизной. Поэтому не стоит приступать к кирпичной кладке, если вы видели кирпич и мастерок только на видео. Современные материалы позволяют сооружать более простые и эффективные конструкции труб для бани.

к меню ↑

8 Металлические дымоходы

Смонтировать металлическую дымоотводящую трубу гораздо проще, чем кирпичное строение и обойдется ее установка намного дешевле. Используемые сейчас сэндвич-конструкции изготавливают с утеплителем. Они отличаются практичностью по сравнению с одностенными металлическими изделиями, но у них отсутствует способность продолжительное время сохранять тепло внутри агрегата.

Основное преимущество металлических конструкций заключается в наличии гладкой внутренней поверхности, на которой отсутствуют грани. Благодаря такой особенности, дым беспрепятственно будет выходить наружу под воздействием турбулентного потока.

дымоход для банной печи из нержавейки

У металлических дымоходов имеется и недостаток. Когда происходит резкий перепад температуры, на внутренней поверхности может образоваться конденсат. Если такую конструкцию для отопительного прибора планируют установить в регионе с продолжительными суровыми зимами, то необходимо отдать предпочтение трубам, имеющим максимально толстый слой теплоизолятора.

к меню ↑

9 Внешняя и внутренняя дымоотводящая система

При выборе дымохода следует учесть, какой будет применен вид монтажа – внутренний или внешний. У каждого способа установки имеются свои преимущества и недостатки и о них также нужно знать перед тем, как решать, какую трубу использовать для банной печи.

В свое время американские архитекторы придумали способ, позволяющий выносить дымовыводящую конструкцию на наружную поверхность стены здания. Такой вариант установки дымохода стал использоваться в отечественных банях по причине простоты устройства. Труба, подключенная к печи, не поднимается к потолочному перекрытию помещения, а выводится сквозь стену постройки наружу.

К преимуществам смонтированного таким образом дымохода относится повышенная безопасность и то, что не требуется в кровле и чердачном помещении делать изолированные переходы. Прокладка трубы наружу через стенку избавляет постройку от возможного протекания атмосферных осадков через щели и зазоры, образующиеся между покрытием крыши и трубой.

Но у внешнего дымохода есть существенный недостаток – он быстро выхолаживается, а это означает, что внутри него образуется конденсат. Чтобы устранить данную проблему, трубу следует тщательно утеплить.

Еще один отрицательный момент, присущий вынесенным наружу дымоходным конструкциям — это невозможность отдавать дополнительное тепло притом, что расход топлива возрастает.

температура в дымоходе банной печи

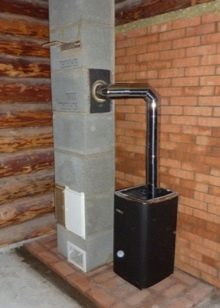

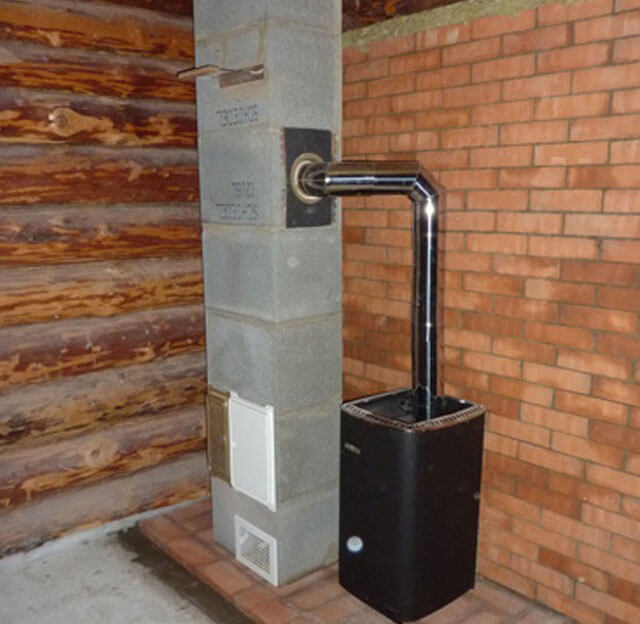

Встречаются также комбинированные дымоходы. В них от прибора отводят металлическую трубу, после чего выводят ее наружу на улицу. Далее она попадает в выложенный из кирпича дымоход, встроенный в стену и поднимающийся на требуемую высоту.

Находящуюся внутри бани металлическую дымоотводящую конструкцию размещают сверху каменки и поднимают ее до потолочного перекрытия, прокладывают через чердачное помещение и кровлю до уровня конька, расположенного на крыше.

Такие дымоходы имеют большое преимущество, поскольку вся тепловая энергия, получаемая в печной топке, при продвижении через трубы из нержавейки или стали будет одновременно обогревать чердак и комнаты банной постройки. Это означает, что воздух в помещениях остывает дольше, что приводит к значительной экономии расхода топлива.

При условии правильного выполнения монтажа конструкции внутреннего дымоотведения и постоянного контроля над целостностью мест соединения элементов система способна прослужить без ремонта на протяжении многих лет.

У подобных вариантов имеется недостаток, который заключается в необходимости прокладывать трубу через перекрытия и кровлю.

к меню ↑

10 Материалы для постройки дымоходов

Все необходимые материалы нужно покупать после выбора варианта конструкции дымоотведения.

Для устройства кирпичного дымохода следует приобрести жаростойкий кирпич и особый состав, предназначенный для выполнения кладки, который представляет собой сухую смесь. Некоторые опытные печники предпочитают работать с раствором на основе глины. Также потребуется материал для создания грибка над трубой.

Чтобы смонтировать дымоход для банной печи из нержавейки или стали, сначала составляют подробный чертеж конструкции с нанесением на него всех изгибов трубы и только потом приобретают требуемые детали.

труба на печку в баню

На бумаге должны быть отражены места прохождения системы дымоотведения через ограждающие элементы постройки. В точках поворота трубы указывают примерную величину угла изгиба. Исходя из подготовленной схемы, продавцы-консультанты специализированного магазина всегда подберут все необходимые материалы для проведения монтажных работ.

Кроме этого, нужны будут два металлических листа, имеющих отверстия, которые аналогичны диаметру трубы. Они потребуются для крепления на потолочном перекрытии бани и на полу чердачного помещения. Также необходим жароустойчивый материал для укладки вокруг трубы на чердаке. Он будет служить защитой для легковоспламеняющихся элементов, находящихся вокруг дымоотводящей конструкции.

Чтобы обустроить гидроизоляцию около трубы на крыше здания потребуется клей-герметик и особый резиновый уплотнитель, который помещают на дымоход.

к меню ↑

11 Рейтинг производителей

Большинство покупателей отдают предпочтение легким и простым в монтаже конструкциям из нержавеющей стали. Судя по отзывам, лидирует продукция трех отечественных производителей: Ferrum, «Ферингер» и Craft.

«Ферингер» специализируется на изготовлении изделий из термостойкой черной стали. 3-миллиметровая толщина и способность выдерживать высокие температуры (до 600 градусов) позволяет устанавливать трубы внутри парильного отделения. Эти дымоходы долговечны, не темнеют от жара, их безопасно проводить через перекрытия.

Единственным их недостатком считается стандартный диаметр 110 мм.



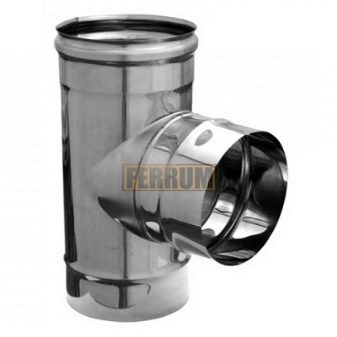

Заводы Ferrum и Craft специализируются на производстве дымоходов из нержавеющей стали. Разница в том, что Ferrum выпускает и нержавейку, и оцинкованную сталь. При этом первая предназначена для одноконтурных и внутренних стенок двухконтурных дымоходов, а вторая – только для внешней трубы сэндвич-дымохода.

Стальные изделия Craft устойчивы к агрессивному воздействию окружающей среды. Содержащиеся в них молибден, титан и никель делают дымоход устойчивым к коррозии и окислению, высоким и низким температурам, а также повышают его прочность.




к меню ↑

12 Модульные печные трубы

Современная промышленность предлагает уже готовые комплекты-конструкторы для самостоятельной установки печных труб дымоходов. Все составные части производятся на промышленных предприятиях, а затем легко собираются по месту установки.

к меню ↑

13 Принцип работы

Принцип работы дымоходов основан на явлении расширения горячих газов, уменьшения их плотности и соответственно подъеме более легких газов вверх.

Труба для бани: виды, какая лучше, как сделать своими руками хороший дымоход

Дымовые газы поднимаются вверх, в топке образуется разрежение и подсасывается более холодный воздух – возникает явление тяги.

к меню ↑

14 Критерии подбора труб

При покупке этих элементов для системы дымоотвода непременно учитывают следующее:

  1. Величину их внутреннего сечения. Трубы для банных печей из нержавейки или стали рассчитывают с учетом проектируемой мощности агрегата. Для банных построек внутренний диаметр обычно составляет 15 –20 сантиметров. В том случае, если сечение будет слишком большим, тепло не сможет задерживаться в печи, а трубы чересчур малого параметра не создадут тягу, требуемую для отвода дыма. При этом ни на одном из участков конструкции диаметр не должен быть менее, чем у выводного патрубка нагревательного агрегата.
  2. Протяженность трубы для дымохода не может составлять меньше 5 метров, а более точная величина этого параметра зависит от места монтажа на крыше. Если ее  планируют выводить в середине ската, то трубу нужно приподнимать над уровнем конька на50 сантиметров. Наилучшим вариантом места расположения дымохода на кровле принято считать 1,5 метра от конька, но эта величина не является обязательной и во многом зависит от месторасположения печи в помещении. На качество тяги влияет высота трубы.
  3. Чтобы конструкция прослужила долгое время, толщина металла для изготовления труб должна быть не меньше 1 миллиметра.
  4. При условии, что в системе дымоотвода запланирована установка бака для подогрева воды, эта емкость будет функционировать по «самоварной» системе – ее приваривают к трубе дымохода. Читайте также: «Какие бывают баки для бани из нержавейки и способы их монтажа».

температура в дымоходе банной печи

Компании, занимающиеся выпуском такого вида труб, изготавливают их с предварительно установленным водогрейным баком. В нем имеется 2 — 3 отверстия, предназначенных для подключения элементов водопровода, чтобы наполнить емкость и развести нагретую воду по точкам ее забора.

к меню ↑

15 Устройство внутренних металлических дымоходов

После завершения установки каменки приступают к обустройству дымоходной конструкции, выполняя работу от патрубка банной печи. Это может быть как началом металлического дымохода, так и участком конструкции дымоотведения, соединяющим отопительный агрегат с кирпичной трубой.

Поскольку дымоходы бывают двух типов, то их монтаж отличается. Когда трубу размещают внутри банной постройки, то практически вся конструкция располагается вертикально. Установку из отдельных элементов выполняют таким образом, чтобы каждая выше расположенная деталь была помещена на находящуюся ниже. Этот способ называется монтажом «по дыму».

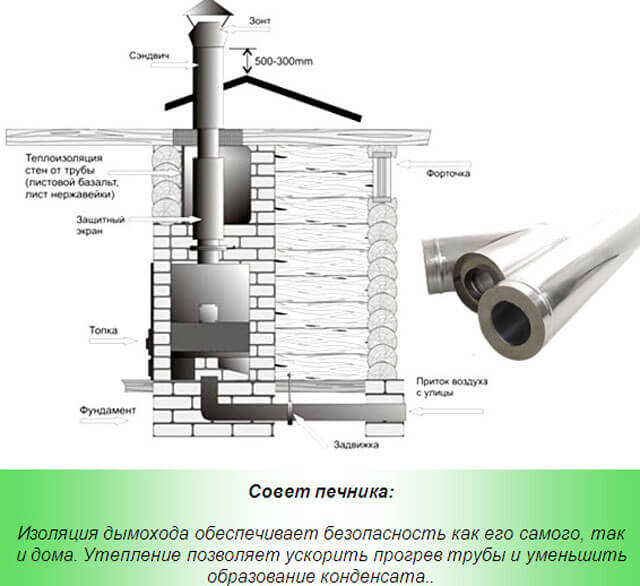

При использовании сэндвич-труб, изображенных на фото, их устанавливают иначе, применяя метод «по конденсату». Его суть в том, что для обустройства внутренней части системы верхнюю трубу помещают в раструб нижнего элемента. Для наружной части конструкции задействуют способ «по дыму».

Благодаря такому устройству дымохода скопившаяся в трубе влага сможет беспрепятственно стекать вниз и попадать в конденсатосборник, не касаясь теплоизоляционного материала, который в случае переизбытка в нем влаги теряет присущие ему свойства.

Места стыка элементов следует располагать так, чтобы соединение не находилось на уровне кровли, а также не попадало на чердачное и межэтажное перекрытие. Если отопительный агрегат планируется монтировать в непосредственной близости от деревянных стен, их необходимо обезопасить от возгорания или перегрева. Для этого используют жаростойкие материалы, такие как асбестовые плиты, которые крепят в два слоя.

При монтаже водогрейных баков самоварного типа, их нужно располагать недалеко от топочного отделения, непосредственно над ним или на чердаке, если горячую воду нужно будет распределять не на одно помещение, а на два – моечную комнату и душевую.

дымоход для банной печи из нержавейки

Перед тем, как приступить к установке труб, места их соединения следует промазать жаростойким герметиком и после завершения работы дополнительно зафиксировать при помощи особых широких хомутов.

Когда при соединении отдельных деталей дымохода между ними остаются значительные зазоры, то часть, которую нужно вставить, уплотняют. Для этого задействуют асбестовый шнур – им обматывается труба.

Первый из участков конструкции, прикрепляемый к патрубку агрегата, нельзя делать многослойным, он должен быть выполнен из одностенной металлической трубы со специальными соединениями, в которой имеется задвижка. Этот элемент регулировки дымохода (шибер) используют для создания и поддержания требуемого уровня тяги на время, пока баня прогревается. После завершения топки задвижка позволяет отопительному агрегату долго сохранять тепловую энергию.

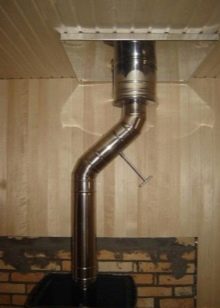

Чтобы легче было прокладывать трубу через перекрытие, желательно задействовать короб. Высота его стенок должна превышать толщину преграды на 30 –40 сантиметров. Между стенками короба и трубой оставляют расстояние, равное минимум 18 –20 сантиметров.

трубы для банных печей из нержавейки

Порядок монтажа этого элемента следующий:

  1. В потолке вырезают отверстие квадратной формы так, чтобы в него вошел короб, нижнюю часть которого закрепляют на потолочном перекрытии.
  2. Через сделанное в дне отверстие дымоотводящую трубу выводят на чердак.
  3. Потом короб полностью до самого верха наполняют жаростойким материалом, имеющим небольшой вес, например, минватой или керамзитом средней фракции. Утеплитель нужно уложить максимально плотно.
  4. На чердаке короб накрывают металлической крышкой, оборудованной круглым отверстием. Его помещают на выступающую часть трубы.

Как правило, элементы дымохода располагают в чердачном помещении вертикально, но иногда они могут попасть на бруски обрешетки. В этом случае в конструкции делают небольшой изгиб, используя отводы.

Когда трубу прокладывают через кровлю строения, со стороны чердака крепят лист металла или асбеста. Он должен иметь отверстие круглой или овальной формы – это зависит от угла наклона крыши. Вокруг трубы, чтобы обезопасить элементы стропильной системы от возможного возгорания, следует уложить жаростойкую изоляцию, применив асбестовые плиты или минеральную вату (прочитайте также: «Как изолировать трубу в бане – проверенные способы изоляции»).

какую трубу использовать для банной печи

После того, как уложен кровельный материал, выполняют гидроизоляционные мероприятия, поскольку в зазоры между покрытием постройки и трубой иногда может попадать влага. На трубу надевают эластичный элемент. Его фиксируют на поверхности крыши с помощью влагостойкого герметика, а затем надежно закрепляют, используя крепежи для кровли. Поверх трубы устанавливают защитный зонт — он не допустит попадания внутрь конструкции различного мусора, сухих листьев, веток, пыли и осадков.

к меню ↑

16 Нормативные требования по устройству дымоходов

Основное и единственное предназначение дымоходной трубы – это выведение отработанных газов от отопительного котла в атмосферу за пределами здания, где установлена печь, котел или камин. При этом от ее правильной установки напрямую зависит эффективность работы генерирующего тепло оборудования.

Можно поставить в доме котел с превосходным КПД, но допустить просчеты при монтаже дымоходной трубы. В результате – перерасход топлива и отсутствие комфортных температур воздуха в комнатах. У дымоотвода должно быть правильно подобрано сечение, расположение, конфигурация и высота.

Если в доме два котла или печь и камин в разных комнатах, то лучше сделать для каждого из них отдельные трубы отведения дыма. Вариант с одним дымоходом разрешен СНиПами, но грамотно его рассчитать сможет только профессиональный печник.

Диаметр печной трубы подбирается в зависимости от используемого отопительного оборудования. При установке котла он уже задан производителем отводным патрубком. Подключать к нему трубы меньшего сечения запрещено, а большего – попросту не нужно. Во втором случае для повышения тяги придется монтировать редуктор, который стоит немалых денег.

В случае с камином или русской печью из кирпича все несколько сложнее. Здесь придется делать инженерные расчеты с учетом используемого топлива и размеров топки. Гораздо проще взять готовый проект кирпичной печи, испытанный временем. Благо есть немало вариантов с уже четко выверенной порядовкой кирпичной кладки.

Расположение трубы
Высота возвышения трубы дымохода над кровлей определяется ее удаленностью от конька крыши

Чем выше и длиннее дымоотвод, тем сильнее тяга. Однако это может привести к перегреву и разрушению его стенок. Плюс, сильное повышение тяги – это предпосылки к возникновению турбулентности в дымоходе, которая сопровождается гулом и низкочастотным шумом.

При слишком низкой трубе конек может превратиться в непреодолимое препятствие для выходящего из нее дыма. В результате возникнет эффект обратной тяги с опрокидыванием дымовых газов обратно в топку. О том, как ее нормализовать пойдет речь в этом материале.

При нормальном функционировании дымохода горизонтальный поток ветра, обтекая участок трубы над кровлей, поворачивает вверх. Вследствие чего над нею образуется разряженный воздух, который буквально “высасывает” из отвода дымы. Однако этому процессы может помешать конек скатной крыши и даже высокое дерево в непосредственной близости с домом.

к меню ↑

17 Установка внешних металлических конструкций дымоотвода

Если схемой монтажа дымохода предусматривается внешнее его размещение, трубу, идущую от отопительного агрегата, прокладывают через стену постройки. Чтобы обеспечить безопасность процесса эксплуатации, специалисты советуют выложить кирпичную кладку, которая позволит изолировать стену, когда через нее будет выведен дымоход.

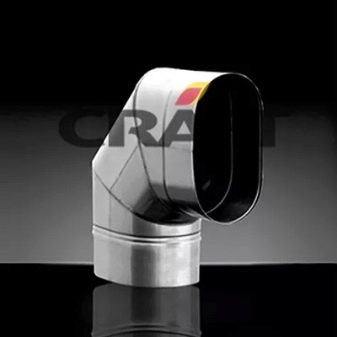

Для разворота трубы в направлении стены потребуется такое изделие как отвод или колено. Эти элементы конструкции имеют изгибы под углом 45 или 90 градусов. Их подбирают с учетом схемы установки системы дымоотведения.

труба для банной печи

Труба на печку в баню может быть выведена через стену, как посредством короба, так и через чердачное перекрытие. Короб при этом наполняют каменной ватой. Поскольку вокруг трубы могут быть небольшие зазоры, их обрабатывают термостойким герметиком.

С внешней стороны постройки устанавливают тройник. От него дальше будет осуществляться монтаж элементов конструкции: наверх, вдоль стены и к месту сбора конденсата, расположенного внизу.

Для вертикальной фиксации дымохода задействуют крепления-держатели. Труба для обеспечения хорошей тяги должна возвышаться над высотой конька примерно на 50 сантиметров. Поверх оголовка помещают защитный грибок.

к меню ↑

18 Дымоходы из кирпичей

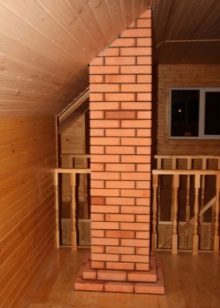

Выложенный из кирпича дымоход может быть коренным или насадным. Для печей, устанавливаемых в банных постройках, в большей степени подходит первый вариант, который размещают рядом с отопительным агрегатом.

Если печь возведена из кирпичей, тогда дымоход к ней пристраивают. Когда агрегат изготовлен из металла, то его соединяют с кирпичной дымоотводящей системой посредством металлической трубы.

дымоходы для банной печи

Примерно схема дымохода из кирпичей состоит из следующих элементов:

  1. Дымовая задвижка, которая регулирует внутреннюю тягу каменки. Ее устраивают в непосредственной близости к потолочному перекрытию. От задвижки зависит интенсивность сгорания топлива и время нахождения печи в горячем состоянии.
  2. Распушка (разделка). Предназначается для прокладки трубы через чердачное перекрытие. Так принято называть утолщение стенок дымохода при условии сохранения величины его внутреннего сечения. Данный элемент конструкции нужен, чтобы обезопасить материалы изготовления перекрытия от перегрева и последующего возгорания.
  3. Стояк — прямой отрезок трубы. Он находится над распушкой и пролегает через чердачное помещение.
  4. Выдра. Ее выкладывают в месте вывода дымохода через кровлю. Ее назначение – предохранение стропильной системы от возможного перегрева. Кроме этого за счет кирпичей, выступающих из конструкции наружу, выдра прикрывает зазоры между материалом кровли и кладкой дымохода.
  5. Шейка – это место, где труба сужается до начальных внешних параметров.
  6. Оголовок. Он располагается над шейкой. При его обустройстве кирпичи выкладывают так, чтобы они выступали наружу за стены дымохода. В результате оголовок обеспечивает дополнительную защиту от атмосферных осадков.
  7. Колпак металлический. Устанавливается на самом верху дымохода. Не дает пыли, грязи, воде проникать внутрь системы.

к меню ↑

19 Особенности конструкции из нержавейки

к меню ↑

19.1 Понятие

Дымоход – устройство, которое изготавливается из разных материалов, предназначается для обеспечения тяги для поддержания горения и вывода из жилища дыма, образовывающегося в результате сжигания топлива.

Стальные трубы изготавливаются с круглым или овальным сечением без углов, чтобы предотвратить завихрения продуктов горения. Они отличаются чрезвычайно гладкими стенками, что не позволяет накапливаться саже. Но не одними трубами богат дымоход из нержавейки! Так, например, конструкция состоит из следующих элементов:

  • искрогасителей;
  • тройников;
  • дефлекторов;
  • колен;
  • ревизий;
  • заглушек;
  • конусов;
  • переходников;
  • конденсатов-сборников;
  • устьев;
  • стеновых хомутов;
  • опорных консолей.

Таким образом, дымоход – это Вам не хухры-мухры, а довольно сложная конструкция, требующая серьёзного отношения и повышенного внимания не только к сооружению, но и к обслуживанию.

Сегодня на рынке гордо красуются дымоходы, выполненные из разного сырья. У каждого вида «печного гаджета» есть и сторонники, и противники. Но наибольше приверженцев и наименьше ненавистников – у дымоходов из нержавейки. Почему? Сейчас выясним.

к меню ↑

19.2 Преимущества

Изделие, выполненное из нержавеющей стали, обзавелось огромнейшей армией поклонников не случайно. Приверженцы ценят его за колоссальное количество признанных достоинств.

  1. Долгий срок эксплуатации. Устройство способно прослужить 8-10 лет при правильной установке и бережном уходе (конечно, с кирпичной кладкой не сравнить).
  2. Стойкость к губительному воздействию термических факторов. «Печной гаджет» отличается жаропрочностью.
  3. Противостояние негативному влиянию климатических факторов. Изделие из нержавейки не боится дождя, снега, града, мороси, крупы, инея и росы. Помимо того, ему нипочём ни мороз, ни зной.
  4. Стойкость к пагубному воздействию биологических факторов. Устройство не привлекает «незваных гостей».
  5. Устойчивость к отрицательному влиянию химических факторов. «Гаджет» не боится составов, которые содержат агрессивные вещества.
  6. Противостояние негативному действию механических факторов (в разумных пределах). Металлическое устройство не трескается, не царапается, не деформируется.
  7. Проходимость. Изделие из нержавеющей стали известно высокой степенью проходимости продуктов горения, поскольку имеет чрезвычайно гладкие стенки.
  8. Универсальность. Металлический дымоход прекрасно сочетается с любыми отопительными системами.
  9. Практичность. Устройство из нержавейки идеально подходит для сооружений, построенных из любого сырья.
  10. Лёгкость монтажа. Установка изделия проста из-за лаконичной конструкции. Помимо того, его можно монтировать в любое время года.
  11. Приемлемая цена. Дымоход имеет сравнительно низкую цену (правда, о сэндвич варианте, такого не скажешь).
  12. Простота обслуживания. Приспособление требует минимального ухода. Его можно прочищать один раз в год, так как оно не накапливает сажу.
  13. Ремонтопригодность. При выходе из строя того или иного элемента дымохода, нет необходимости в демонтаже всего сооружения, так как все детали запросто меняются.
  14. Небольшой вес. Благодаря лёгкости приспособления не надо строить основательный фундамент под печь, как, например, в случае с кирпичными дымоходами.
  15. Разнообразие моделей. Существует несколько видов дымоходов из нержавейки (их мы рассмотрим чуть позже).
  16. Безопасность. Металлическое приспособление не вредит людям и окружающей среде.
  17. Доступность. Изделие можно купить в интернет-магазине, в специализированных торговых точках или на рынке.
  18. Эстетичность. Дымоход имеет привлекательный внешний вид.

Преимущества впечатляют. Давайте-ка рассмотрим недостатки.

к меню ↑

19.3 Недостатки

Так-так-так, чего же противники металлических дымоходов морщат нос при одном упоминании о приспособлениях из нержавеющей стали?

  • Необходимость в наличии несущей конструкции при установке высокого дымохода.
  • Несоответствие внешнего вида изделия архитектуре строения.
  • Необходимость в утеплении конструкции.

Я бы сказал, что отрицательных моментов у дымоходов из нержавейки и нет. Не хотите тратить деньги на теплоизоляционное сырье? Приобретите ту модель, которая уже является утеплённой — сэндвич трубы. Желаете, чтобы внешний облик конструкции соответствовал общей архитектуре дома? Обшейте дымоход сырьём, соответствующим материалу кровли.

к меню ↑

20 Выбор размера

Диаметр труб дымохода проектируют с учетом мощности печи, а его протяженность зависит от расположения печной конструкции в бане. Независимо от особенностей постройки дымоход нужно ставить в соответствии с нормами СНиП и правилами трубо-печных работ.

Продукты горения твердого топлива должны удаляться через дымоход, который устанавливают вертикально без сокращения сечения.

Толщина стальных устойчивых к коррозии дымоходных труб должна быть как минимум 1 мм, кирпичных – 120 мм и бетонных – 60 мм.



Негорючая изоляция защитит примыкающие дымоходу конструкции и перекрытия из горючих материалов. При этом бетонные или кирпичные стенки дымохода должны быть на расстоянии 130 мм от деревянных покрытий, а керамические – на 250 мм.

Глубина карманов в основании труб составляет до 250 мм. В них располагают отверстия для чистки, закрываемые специальными задвижками. Если в бане установлено несколько печей, у каждой должна быть отдельная дымовая труба.

Чем выше дымоход, тем лучше тяга, любые объекты вблизи от устья дымохода ее ухудшают, поэтому высота труб должна быть не меньше 5 метров. Что касается высоты дымохода на крыше, он должен возвышаться более чем на 20 см над плоской кровлей. Если труба расположена в полутора или трех метрах от конька, ее ставят не ниже уровня конька, а ее высота превышает 50 см.

Если расстояние между коньком крыши и дымоходной трубой превышает три метра, мысленно проведите линию от конька к трубе вниз от горизонта под углом 10 градусов: установленная труба должна быть выше этой линии. В целом, дымоход должен быть на 50 см выше верхней точки здания. Если крыша строения выполнена из горючих материалов, высота дымоходных труб должна достигать одного или полутора метров.

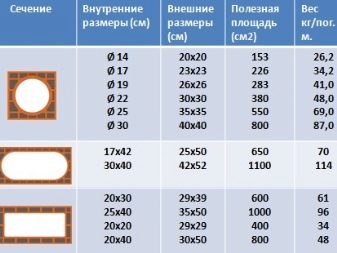

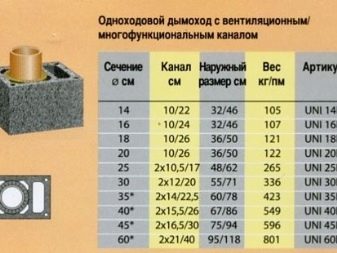

Параметры дымоходных труб строго прописаны стандартами СНиП. Так, для полного удаления топочного газа внутренний диаметр бетонных и кирпичных дымоходов должен быть не менее 140×140 мм при мощности печи до 3,5 Вт, 140×120 при 3,5-5,2 Вт и 140×270 при 5,2-7 Вт.

Круглое сечение стальных и керамических дымоходов составляет не менее 16 см при печи мощностью до 3,5 Вт, 19 см – от 3,5-5,2 Вт и 22 см при мощности 5,2-7 Вт. На дымоходы твердотопливных печей ставят задвижки размером 15×15 мм.



Источники

  • https://banyaspec.com/dymokhod-i-krysha/kakie-byvayut-dymokhody-dlya-bannoy-pechi-vidy-i-sposoby-montazha.html
  • https://positroika-doma.ru/otoplenie/truba-dlya-bani-vidy-kakaya-luchshe-kak-sdelat-svoimi-rukami-horoshij-dymohod
  • https://dekoriko.ru/banya/pechi/dymohod/
  • https://par-torg.com/truby-dla-bani-dymohody-dla-pecej/

[свернуть]

Рассчитайте утепление своего дома

Перейти к расчёту
Adblock
detector
