1 Общие сведения

Буржуйка представляет собой небольшую металлическую печь, чаще всего – цилиндрической формы. Из металла изготавливается не только сама печь, но и дымоход.

Сегодня буржуйки кустарного производства активно используются для обогрева нежилых и подсобных помещений, а также – для обогрева тех зданий, где установка постоянной стационарной печи является нерентабельной.

Достоинства и недостатки буржуек неразрывно связаны: с одной стороны, буржуйка быстро прогревается, но с другой стороны – так же быстро остывает, к тому же об горячую буржуйку легко обжечься...

Вот почему от буржуек отказываются там, где есть возможность установить более современную печь, которая требует меньшее количество топлива.

к меню ↑

2 Как устроен дымоход

Дымоход имеет стандартное устройство для большинства видов буржуек, которые являются переносной системой отопления. Труба с выводом на дымоход закрепляется в задней части печки. На этот вывод закрепляется секция трубного типа. Устройство имеет разборные секции, которые удобно заменять. Количество секций зависит только от точки вывода продуктов горения из помещения.

Для вывода через стену или через потолок потребуется всего две-три секции. Если вывод делается через крышу или трубу необходимо протянуть через весь гараж, то количество секций значительно увеличивается. Вывод, включаемый в конструкцию печки, осуществляет теплообмен и отсекается от остальной части трубы с помощью заслонки или заслонок

к меню ↑

2.1 Принцип работы

При горении твердого топлива, ряд продуктов выхода, в том числе и дым, удаляются. В печку поступает свежий воздух с кислородом. Для сохранения тепла устройство перекрывается в нижней части заслонкой. Такой принцип работы регламентирован для всех отопительных систем малого типа. С помощью дымоудаления горение не прекращается, а помещение очищается от остаточных продуктов.

к меню ↑

2.2 Строительные нормативы

Строительных нормативов имеется несколько. Они регламентируют правильную монтажную работу и конструкционные особенности.

Нормы:

  • любые соединительные элементы труб расположены в 30 сантиметрах от потолка или стены;
  • регламент сечения по объему равен установленной пропорции в 1 на 2.7;
  • дина тубы при сегментном (разборном) варианте составляет не менее метра при прямом соединении;
  • толщина металлических или жестяных труб не должна быть меньше 0,5 миллиметров, в противном случае стенка может быстро перегореть;
  • нижний прямой участок дымохода должен быть не меньше 0.6 метра в длину.

Главным требованием является удаление состыковок от стен и перегородок, так как этого требует регламент пожаробезопасности.

к меню ↑

2.3 Достоинства и недостатки

Технологические особенности производства позволили сделать плиты ОСП очень востребованными и популярными в строительстве. К основным достоинствам, которыми обладает этот материал, относятся следующие качественные характеристики:

  • высокая степень надёжности и практичности;
  • низкий уровень паро- и водопроницаемости;
  • внешняя эстетичность и вид «под дерево»;
  • незначительный вес;
  • демократичная цена.

к меню ↑

3 Особенности эксплуатации буржуек

Чтобы собрать работоспособный и пожаробезопасный дымоходный канал для металлической печи, необходимо учитывать следующие нюансы:

  1. КПД печки чрезвычайно низкий – не более 50%. Соответственно, половина образующегося при сжигании дров тепла теряется через дымовую трубу.
  2. Стенки газохода прилично нагреваются – максимум до 400 °С, средняя температура – около 200 °С.
  3. От соприкосновения с холодным уличным воздухом внутри выпадает конденсат. Его количество зависит от разницы температур отходящих газов и окружающей среды.
  4. На стенках канала оседает сажа. Чем больше выделяется конденсата, тем быстрее нарастает сажевый слой.
  5. При периодической топке в районе оголовка постепенно намерзает ледяная пробка, перекрывающая проход и снижающая силу естественной тяги. С каждым последующим розжигом печь работает хуже и начинает дымить в помещение.

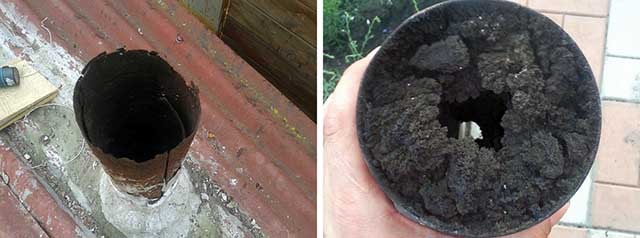

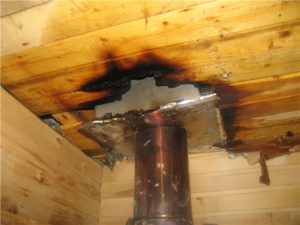

Примеры неправильных дымоходов печки — выгоревшая оцинковка и забитая сажей труба

Примечание. При использовании обычных одностенных труб конденсат образуется не только внутри, но и на внешних стенках дымоотвода.

Обильной конденсации влаги способствует эксплуатация твердотопливного отопителя в режиме тления. Ближе к оголовку труба прогревается слабо, отчего выделяющаяся из воздуха вода не успевает испаряться. Проблема усугубляется влажностью и низким качеством топлива, сжигаемого в гаражных и дачных печах, которые дают много сажи.

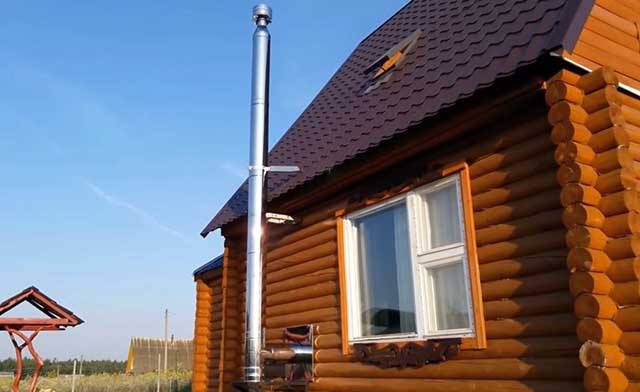

Правильная дымоходная труба для буржуйки сводит к минимуму перечисленные проблемы:

  • уменьшение количества конденсата и сажи достигается за счет внешнего утепления участка, проходящего по улице и неотапливаемым комнатам;
  • теплоизоляция также избавляет верхнюю часть газохода от обмерзания;
  • установка дымохода в деревянном доме предполагает защиту конструкций от возгорания;
  • КПД печки можно увеличить, а температуру трубы понизить, организовав теплосъем различными способами.

Указанные меры принимаются в комплексе. Отбор тепла у железного дымоотвода повышает эффективность печи и уменьшает нагрев отводного канала, а утепление противостоит конденсации влаги и оседанию сажи.

к меню ↑

3.1 Теплообменная часть

Наиболее усовершенствованной и пожаробезопасной считается коленная конструкция теплообменника. Правда, расположение теплообменных элементов в корпусе и их форма зависят от вида буржуйки и конструкции дымохода. Все существующие виды буржуек можно условно поделить на два типа:

Вытянутые по горизонтали Отработанные газы попадают в отдел теплообменника (дымовую камеру) через боковое отверстие в стенке печи, и только после этого по трубе выводятся за пределы помещения. Такая схема позволяет увеличить КПД печи.
Вытянутые по вертикали Обладают более сложной конструкцией теплообменника. У них наряду с коленными, имеются еще и спиральные каналы. Это позволяет задержать дым внутри конструкции и тем самым продлить время обогрева.

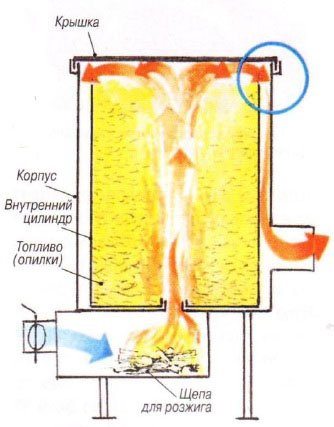

Схема движения дыма в вертикальной буржуйке

к меню ↑

3.2 Газоотводящая часть

Что касается газоотводящей трубы, которую чаще всего и понимают под словом «дымоход», то она может подключаться либо после заслонки, способной перекрывать выход газов, либо напрямую к дымоотводящему каналу.

В результате всего вышесказанного можно сделать вывод, что выходящие газы попадают в трубу, уже потеряв часть своего тепла. Однако, это не значит, что дымоход остается холодным, что необходимо учитывать при выборе материала для него.

к меню ↑

4 Конструктивные особенности дымохода печи-буржуйки

Важнейший конструктивный элемент любой отопительной системы — отводящая труба. Дымоход буржуйки, конструкция которой на протяжении столетий практически не изменялась, за длительное время подвергся определённым изменениям.

к меню ↑

4.1 Устройство и принцип действия дымохода для буржуйки

Традиционно металлический дымоход печи присоединялся непосредственно к топке печи и напрямую выводил отработанные газы за пределы помещения.

В настоящее время конструкция дымохода модернизировалась и состоит из двух функциональных частей:

  1. Теплообменной, связанной с корпусом отопительного устройства.
  2. Газоотводящей, которая обеспечивает непосредственный отвод за пределы помещения продуктов сгорания.

Технические особенности теплообменной части определяются конструкцией топки и исполнением буржуйки:

  1. В горизонтально расположенных печках продукты сжигания топлива до попадания в газоотводящую часть поступают через выходное отверстие в специальную камеру дымохода. В теплообменном участке трубы снижается скорость выхода газов, а следовательно, повышается теплоотдача.
  2. В вертикальных печках теплообменный участок дымохода имеет более сложное устройство. Достижению оптимального эффекта способствует форма каналов, расположенных по спирали или имеющих множество изгибов. Коленная конструкция теплообменной части — наиболее распространённый способ устройства дымоходов в буржуйках с вертикальной компоновкой.

Главной задачей устройства теплообменного участка дымохода является увеличение времени прохождения дыма по изогнутым каналам. Это повышает количество тепловой энергии, которую печка отдаёт помещению.

Газоотводящий участок трубы выводит за пределы помещения газы, отдавшие максимальную часть тепловой энергии в теплообменной зоне дымохода. На выходе буржуйки перед выводящей трубой может устанавливаться заслонка, уменьшающая сечение дымоотвода для регулирования интенсивности горения топлива.

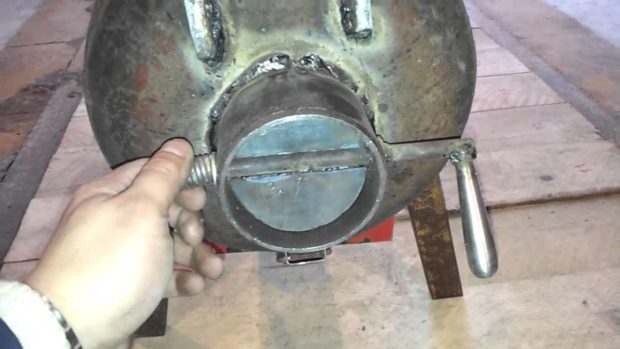

Заслонка печи

Поворотная заслонка позволяет изменять сечение трубы на выходе из печки

Многие владельцы буржуек отдают предпочтение конструкции дымохода, включающей группу колен.

Коленный дымоход

Сложная форма дымохода уменьшает скорость выхода дыма и увеличивает площадь обогревающей помещение поверхности

Это проверенное решение, позволяющее не только вывести дым из камеры сгорания, но и дополнительно обогреть помещение.

Важная конструктивная особенность дымохода — разборная конструкция. Она позволяет в случае прогорания труб быстро осуществить замену проблемного участка.

к меню ↑

4.2 Схемы устройства дымоходов

Имеются три типовые схемы прокладки дымоходов.

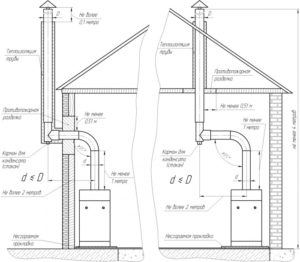

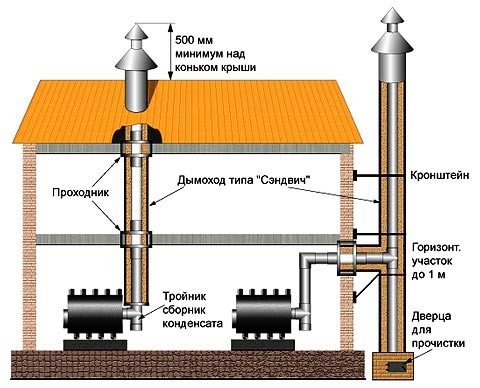

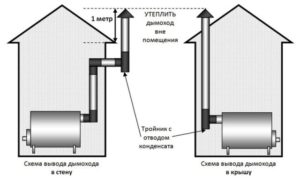

Схемы подключения дымохода к буржуйке

Дымоход можно выводить через потолок или через стену непосредственно за печкой или немного выше её выходного патрубка

Производя самостоятельную установку дымовой трубы для печи-буржуйки, можно осуществить вывод газов согласно одному из предложенных вариантов:

  1. Выполнить выход дымохода из помещения в верхней части стены на расстоянии 20–25 см от потолка. Конструкция позволяет осуществить дополнительный обогрев помещения за счёт теплового излучения металлической поверхности дымохода, сэкономить при этом топливо и избежать нежелательных соприкосновений трубы с горючими поверхностями.

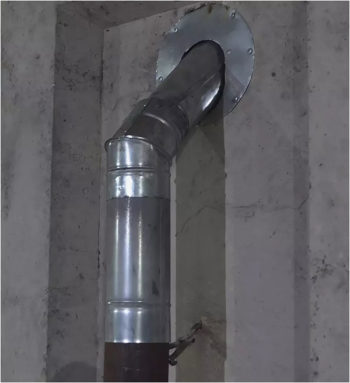

    Вывод дымохода через стену под потолком

    Труба дымохода поднимается вертикально вверх, а на расстоянии 20–25 см от потолка поворачивается на 90 градусов и уходит в стену

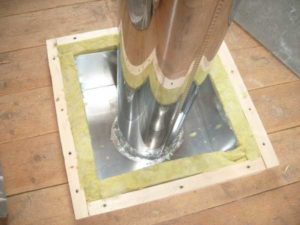

  2. Произвести вывод дымовой магистрали через потолок. Сложность этого варианта заключается в необходимости прокладки дымохода через расположенные выше потолка жилые помещения, чердак и крышу. Конструкция позволяет выполнить эффективный обогрев расположенных выше помещений, однако требует специальных мер по обеспечению пожарной безопасности.

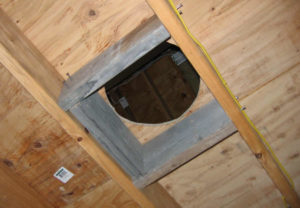

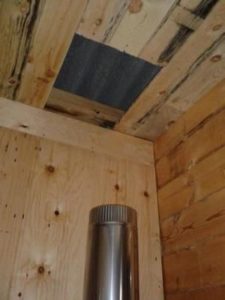

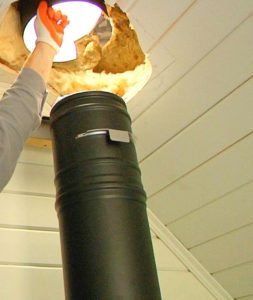

    Выход дымохода через потолок

    Прокладка трубы через потолок выполняется сложнее, требует специальных мер безопасности, но обеспечивает лучшую тягу

  3. Осуществить прокладку дымохода рядом с печью через стену. При этом с внешней стороны помещения дымовая труба будет расположена вертикально. Этот метод устройства дымохода обеспечивает максимальную пожаробезопасность, но обладает серьёзным недостатком. Находящиеся за пределами помещения вертикальная труба быстро остывает, создавая увеличенную тягу в буржуйке. Необходимо своевременно перекрывать выходную магистраль, чтобы быстро не охладить помещение после сгорания топлива.
    Выход дымохода через стену за печкой

    Дымоход уходит в стену сразу за корпусом печки, поэтому с лицевой стороны его не видно

Принимая решение об устройстве дымохода в гаражном помещении или бытовке, чаще отдают предпочтение первому способу. Для капитальных строений больше подходит второй и третий метод, хотя второй вариант более эффективен.

Однако имеется ещё одно промежуточное решение.

При временной установке печки-буржуйки можно осуществить прокладку дымовой трубы через окно или форточку.

Вывод трубы через форточку

Чтобы не нарушать целостности стены или потолка при необходимости установки печки на небольшое время, дымоход можно вывести через форточку

Ведь далеко не всегда целесообразно нарушать целостность стен и потолка капитальной постройки для вывода дымохода. Это позволяет избежать необходимости выполнения отверстий в стене или потолке, а также быстро вывести дымоход за пределы помещения. Для прокладки магистрали в деревянную раму окна вместо стекла вставляется вкладыш с переходником, позволяющий вывести трубу наружу.

Выбор оптимальной схемы дымохода производится индивидуально для каждой конкретной ситуации.

к меню ↑

5 Из чего можно сделать дымоход?

Чтобы пользоваться буржуйкой, понадобится позаботиться об отведении дыма. Для этого предстоит соорудить дымоход, подобрав оптимальный материал.

Для проведения работ можно пригласить специалистов, а можно все сделать своими силами – тем более, что объем работ невелик.

к меню ↑

5.1 Виды труб для дымохода

Для изготовления трубопровода для отведения дыма используют различные материалы.

Изначально, в зависимости от материала изготовления, существует 2 варианта:

  1. Взять готовые трубы, изготовленные на заводе;
  2. Изготовить трубы из листов нержавейки или другого листового металла.

Самый дешевый способ – самостоятельно изготовить трубы. Здесь несомненное преимущество заключается в том, что труба будет нужного диаметра, что особенно важно для самодельных печек-буржуек.

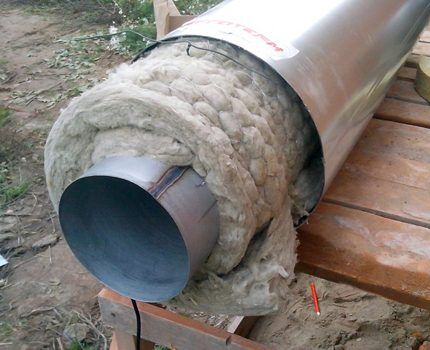

Двойные – сэндвич-трубы
Для дымохода буржуйки можно самостоятельно изготовить не только обычные трубы, но и двойные – сэндвич-трубы. Для этого понадобится 2 трубы разного диаметра и жаропрочный утеплитель

Второе преимущество самодельных труб – стоимость. Для их изготовления можно использовать подручный материал, или приобрести металлические листы толщиной от 0,6 мм. А лучше в 1 мм.

Причем можно сделать и утепленную трубу для дымохода, изготовив для этого из листов 2 трубы различного диаметра. Или же взять готовые металлические разного диаметра. Помимо самостоятельного изготовления труб для дымохода, можно остановиться на более простом и быстром варианте – купить готовые трубы из нужного материала.

Элементарный вариант сборки дымохода для буржуйки предполагает использование готовых стальных труб и углового элемента. Из них собирают дымовой канал и приваривают к самодельной печке:

Среди материалов наиболее распространены следующие:

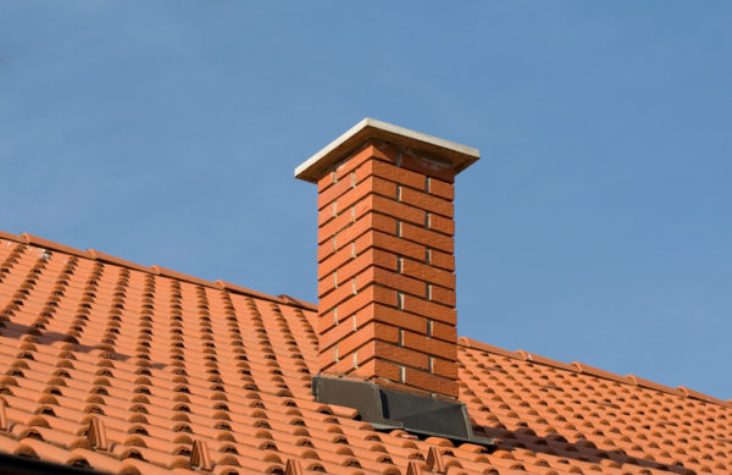

  • Кирпич. Это самый дешевый материал. Из него выкладывают дымоход на месте, но это потребует сноровки;
  • Сталь. Нержавеющая, оцинкованная, легированная (углеродистая) труба может использоваться в качестве дымоотвода;
  • Керамика. Керамические изделия отличаются высокой стоимостью, что исключает монтаж керамического дымохода в гараже или подсобке;
  • Асбестоцемент. Асбестоцементные изделия доступны по цене, но не пригодны в качестве материала для сооружения дымохода. Хотя часто их можно увидеть в этой роли;
  • Вермикулит. Эти трубы выполнены из нержавейки с 5-сантиметровым слоем вермикулита, нанесенного на внутреннюю поверхность трубы.

Помимо таких вариантов рынок предлагает много других изделий. Так, можно встретить трубы из жаропрочного стекла, из которых вполне можно соорудить экзотический дымоход. Но это делают крайне редко – нужна сноровка для установки и соединения отдельных элементов конструкции между собой.

Металлические жаропрочные трубы и переходники
Для буржуйки нецелесообразно покупать дорогостоящие трубы. Чтобы изготовить дымоход достаточно купить металлические жаропрочные трубы и переходники для монтажа всей конструкции

к меню ↑

5.2 Рекомендации по выбору трубы для буржуйки

Чтобы сделать дымоход для буржуйки, не обязательно своими руками сооружать трубы из металлических листов. Для этого понадобится определенная сноровка и время.

Ведь листы сначала нужно будет свернуть в трубку нужного диаметра, а затем плотно закрепить шов, используя заклепки и жаропрочный герметик. Гораздо проще и быстрее купить нужные изделия, произведенные на заводе.

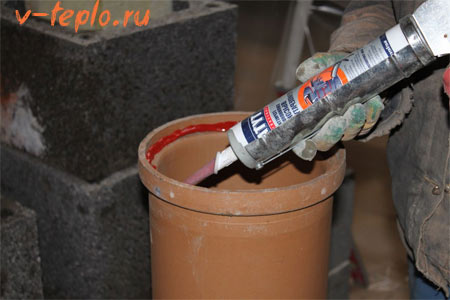

Жаропрочный герметик
Для сборки всей конструкции дымохода и плотного крепления ее отдельных составляющих нужно использовать жаропрочный герметик, который способен выдержать температуру от 1000 градусов по Цельсию

Что касается материала, то брать дешевые асбестоцементные трубы для этих целей не стоит – этот материал не выдержит, если температура в процессе топки поднимется выше 300 градусов Цельсия. Да и сама труба довольно тяжелая.

Также она будет поглощать конденсат. А проделать отверстие для прочистки от сажи или удаления конденсата будет проблематично.

Из кирпича делать дымоход для буржуйки – неоправданно большие расходы. Во-первых, редко кто из домашних мастеров умеет делать правильную кладку. А во-вторых, это громоздкая конструкция, требующая дополнительно усилить фундамент. Буржуйка же – это временное отопительное оборудование.

Оптимально взять металлические трубы из нержавейки, а лучше, из легированной стали. Конструкция из такого материала способна прослужить в качестве дымохода 7-10 лет. Это при условии, что трубы достаточной толщины – 6-10 мм и более. Да и качество сборки всех элементов системы, выводящей дым, играет важную роль.

к меню ↑

5.3 Варианты дымоходов

Устройство дымохода предполагает использование одной из трех возможных схем, отличающихся местом выхода трубы:

  1. Дымоход выходит из стены примерно в четверти метра от уровня потолка.Эта конструкция удобна прежде всего тем, что часть трубы, проходящая внутри помещения, играет роль дополнительного отопительного прибора, что повышает эффективность буржуйки и экономит топливо.
  2. Дымоход выводится через потолок и кровлю.Конструкция также достаточно энергоэффективная, так как дымоход тянется по всей комнате, но трудоемкая при монтаже. К тому же в ходе обустройства такого дымохода приходится учитывать, как правильно обеспечить надлежащий уровень пожаробезопасности.
  3. Труба выводится сквозь стену поблизости от буржуйки.Дымоход крепится вертикально к внешней стороне стены, что в плане пожарной безопасности значительно лучше, но для нагрева помещения приходится использовать большее количество топлива.

Чертеж дымохода и изготовление необходимых деталей

Наметив место установки печи-буржуйки и определившись с принципиальной схемой дымохода по его расположению, необходимо составить план-чертеж , который визуально покажет, какие же детали понадобятся для монтажа системы.

Чертеж может быть простым наброском — специалисты помогут разобраться в конструкции

Чертеж можно сделать от руки, но главное – тщательно промерить и проставить на нем точные расстояния и размеры.

Читайте также:  Размер пластиковых труб для внутренней канализации

С этим рисунком можно будет смело отправляться в специализированный магазин, в котором опытный продавец-консультант без труда, опираясь на проставленные параметры, подберет все необходимые составляющие дымохода.

Если же дымоход будет изготавливаться самостоятельно, то лучше делать прямую трубу, так как элементы, которые помогут расположить дымоход под сложным углом, изготовить самостоятельно — достаточно трудно.

Очень важно помнить, что, если дымоход будет проходить через какие бы то ни было перекрытия, то соединение отдельных элементов дымоходной системы ни в коем случае не должны находиться внутри стен или перекрытий – стыки должны отстоять как минимум на 300 мм от них. Это условие является обязательным! — при разгерметизации соединений, которые под влиянием высоких температур полностью исключить невозможно, может создаться пожароопасная ситуация.

Кроме этого, такое расположение делает дымоход ремонтопригодным — в случае прогорания металла трубы, будет легко отсоединить поврежденную огнем часть, не демонтируя всей конструкции.

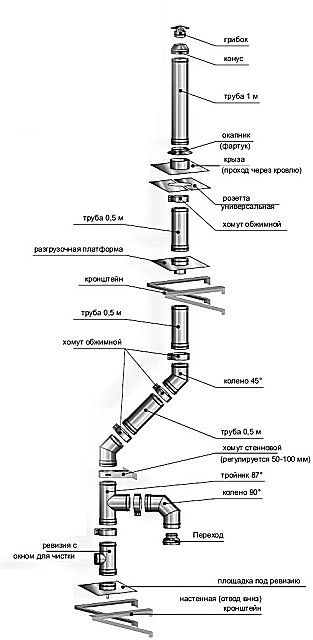

Составляющие системы дымохода

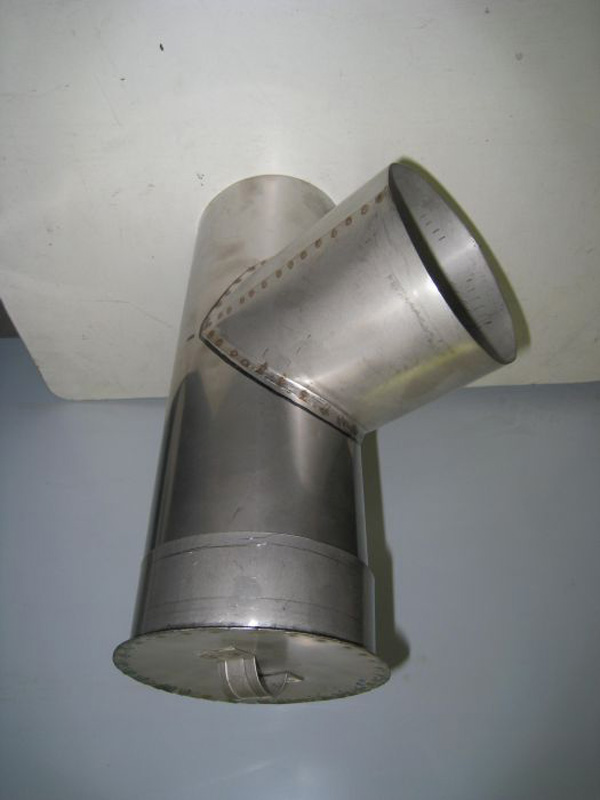

Изготовленные профессионально системы дымохода включают в себя все необходимые элементы, из которых можно выбрать детали для любой конструкции разной степени сложности. Причем , в магазинах представлены как обычные системы – однослойные металлические трубы без утепления, так и сэндвич-детали, а также все необходимые для их сопряжения элементы. Поэтому рекомендовано при устройстве дымоотводной трубы, в целях обеспечения безопасности и для долговременной эффективной службы дымохода, воспользоваться именно такой, продуманной до мелочей системой, а не «самопальной».

В настоящее время есть возможность приобретения любых комплектующих для дымохода

Покупая дымоход, необходимо учесть диаме тр тр убы. Если его приобретают на готовую буржуйку, то отталкиваются от диаметра патрубка, уже имеющегося на отопительном приборе. Если же буржуйка самодельная, то диаме тр тр убы должен варьироваться между 80 и 150 мм, в зависимости от объема топки. Рассчитывается диаме тр пр осто — он должен быть больше объема топки в 2,7 раза, если считать диаметр в миллиметрах, а объем топки — в литрах. Так, например, для знакомой всем самой простой буржуйки «Гном» диаме тр тр убы составляет 110 мм при объеме ее топки в 40 литров.

Подготови в в се необходимые элементы для выбранной модели дымохода, нельзя забывать и об уплотнительных материалах, которые необходимы для герметизации стыков отдельных деталей труб. Для этих целей используют жаростойкий герметик и асбестовый шнур.

к меню ↑

5.4 Преимущества и недостатки гофрированных труб для дымоотвода

К положительным сторонам применения гофры для таких целей можно отнести следующие моменты:

  1. Сечение дымоотвода в виде окружности является наиболее благоприятным для прохождения газов. Поток поднимается по ней по спирали из-за чего в углах квадратного или прямоугольного канала создаются застойные зоны, в которых активно конденсируется влага, присутствующая в дыме. Она становится «ловушкой» для не сгоревших мелкодисперсных частиц топлива. Эта смесь и становится сажей, которая может перекрыть дымовой канал полностью, что делает невозможной дальнейшую эксплуатацию теплового агрегата в доме.
  2. Простая стыковка отдельных элементов дымоотводной трубы. Для этого достаточно простого адаптера и пары хомутов.
  3. Простой и доступный ремонт, связанный с простым демонтажем и легкой сборкой нового дымового канала.
  4. Потребность в различных комплектующих изделиях минимальна, поскольку не используются уголки, повороты и прочие подобные элементы.
  5. Удобство прокладки дымохода с изменениями направления, если нужно обойти препятствия в виде стропил и других конструктивных элементов.

Вместе с тем, имеется и несколько отрицательных сторон их использования:

  1. Малая толщина стенок (0,1 миллиметра), что приводит к активному охлаждению дымоотвода и сопровождается образованием большого количества конденсата, а следовательно, и сажи. Дымовой канал из жаропрочной гофры нуждается в тщательном и качественном утеплении.
  2. Неровность внутренней поверхности стенок гофры, способствующая усиленному образованию конденсата и сажи.

Чаще всего гофрированные трубы используются для устройства вкладыша в кирпичные или другие каналы в  форме прямоугольника,а также в местах подсоединения котла к отводящему дым каналу.

Гофрированные трубы для дымоходов производятся способом холодной формовки на специальной оправке. Для этой цели применяются два вида материалов: сплавы на основе алюминия и нержавеющая сталь.

Заготовка представляет собой ленту шириной порядка 50 миллиметров при толщине 0,1 – 0,5 миллиметров.

Дымоход из гофра трубы может использоваться для колонок, печей и котлов. Гибки трубы используются для комплектации отопительного оборудования, работающего на разных видах топлива: солярке, дровах, газе и пеллетах.

Трубы из гофры предназначены для следующих условий эксплуатации:

  1. Внутренние дымоходы.
  2. Наружные системы дымоотведения.
  3. В качестве переходников и адаптеров для подключения котлов и печей к основной системе дымоотведения.
  4. Для проведения ремонтных работ – гильзования дымохода.

На данный момент существуют два основных вида продукции, имеющую одинаковую конструкцию, но отличающихся материалом, из которого они изготовлены. Потребителю предлагают изделия из нержавейки и алюминия.

Правильно смонтировать гофру для вывода дымовых газов намного проще, чем самостоятельно установить и подключить дымоход из сэндвич-труб. Но во время монтажа необходимо учитывать несколько важных моментов:

  • Диаметры гофрированных труб – подбирается в зависимости от мощности котлов и колонок. Оборудование до 19 кВт подключается к рукаву 110 мм, свыше – 130 мм.
  • Теплоотдача гофрированной трубы – при нагреве все тепло уходит сквозь стенки. После установки системы дымоотведения, все наружные поверхности потребуется утеплить.
  • Для установки жаростойкого гофрированного канала для отвода продуктов сгорания в центральный дымоход используются специальные адаптеры. Соединение рукавов между собой выполняется с помощью переходников. Использовать металлический скотч для таких целей запрещено.
  • Установка высокотемпературного гофрированного дымохода от газовой колонки делается с учетом будущего продуцирования конденсата. По этой причине запрещено выводить трубу от колонки прямо вверх. Гофру монтируют с изгибом. Как вариант, можно установить конденсатосборник перед колонкой.
  • Условия эксплуатации разрешают установку алюминиевой гофрированной трубы дымохода от конденсационного газового котла.
  • Для уплотнения и герметизации стыков используют специальные хомуты.
  • Использовать гофра трубу для дымохода разрешено в СП 42-101-2003.

Монтаж осуществляется просто – на выходной патрубок надевается гофра и фиксируется стягивающим хомутом. Труба растягивается до необходимого размера. Для фиксации по всей длине укладки, используются кронштейны для крепления гофры.

к меню ↑

6 Как сделать дымоход для буржуйки

Определиться с диаметром трубы дымохода для буржуйки можно исходя из объема ее камеры: так, стоит выбирать диаметр (в мм) в 2,5-2,7 раза больше объема (в л).

Помимо основы для дымохода также понадобятся:

  • Тройник с заглушкой.
  • Стыковые колена.

Совет: Если основной целью установки буржуйки и дымохода является прогрев помещений, стоит сделать трубу с несколькими коленами. Однако каждое из них должно иметь протяженность не более метра и наклон менее 90 градусов. Для других целей подойдет прямоточный дымоход.

  • Грибок для завершающей верхней части дымохода.
  • Проходной стакан.
  • Теплоизоляционный материал.
  • Жаростойкий герметик (Советуем подробнее прочитать о применении жаростойких герметиков на нашем сайте).

Коленчатый и обычный дымоход должны иметь общую вертикальную часть не менее высоты самой постройки с добавлением возвышения над перекрытием 0,5-1,5 м в зависимости от того, плоская это крыша или имеющая конек

к меню ↑

6.1 Приступаем к изготовлению дымоотвода

Так как буржуйка – печь переносная, от кирпичного дымоотвода стоит отказаться в самом начале планирования. Но, к счастью, варианта для выбора остается два: металлическая или асбестоцементная труба. Но какую же выбрать? Металл считается более удобным в работе, эксплуатации, кроме того, он гораздо легче.

Асбестоцементная труба может устанавливаться только в верхней части дымоотвода – максимальная температура, которую она выдерживает, составляет 300 градусов по шкале Цельсия, а дым имеет свойство несколько остывать при выходе наружу.

фотография дымохода

Важно учитывать и тот факт, что конструкция дымохода для печи-буржуйки должна быть небольшой и разборной. Иными словами, труба для вывода дыма должна выходить из помещения по наиболее короткому пути и включать в себя, как минимум, два элемента, которые будут соединены между собой в чердачном помещении или в межкровельном пространстве. Почему так? Да потому, что металлические дымоходы со временем прогорают и требуют замены, а отремонтировать один элемент гораздо проще, чем менять всю конструкцию.

Расчёт основных параметров дымохода

До выполнения работ по изготовлению дымохода важно точно определить диаметр выходной трубы для печи-буржуйки. От правильности выполнения расчётов зависит коэффициент полезного действия отопительного устройства, а также расход топлива.

Методика выполнения расчёта довольно проста. Следует перемножить величину объёма топочного пространства на коэффициент, равный 2,6–2,7. Полученное значение соответствует внутреннему диаметру дымохода.

Например, для буржуйки с объёмом топки, составляющим 50 литров, потребуется для вывода дыма труба с внутренним диаметром 135 мм. Объём топки можно вычислить путём выполнения замеров её размеров или узнать из технического паспорта, в котором это значение указывается производителем продукции.

Если дымоход печи-буржуйки предназначен не только для отвода продуктов горения, но и для повышения температуры в помещении, при выполнении расчётов целесообразно предусмотреть установку нескольких колен. Каждый участок должен располагаться под наклоном и иметь длину не более одного метра.

На расчётном этапе целесообразно разработать эскиз дымохода.

Если дымоход выводится через крышу, важно предусмотреть возвышение верхней части дымовой магистрали над её уровнем крыши на 0,5–1 м.

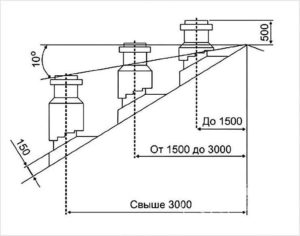

Схема расположения трубы

Если дымоход выводится на расстоянии до 50 см от конька, его делают выше кровли на 50 см, в противном случае он может располагаться на уровне конька или даже ниже

Выполняя расчёт конфигурации дымохода, учтите, что расстояние от печи до первого поворота трубы должно превышать 1 метр. Это позволит дыму беспрепятственно покидать топку, а не скапливаться внутри помещения.

Расстояние до первого поворота дымохода

Соблюдение расстояния не менее 1 м от буржуйки до изгиба трубы обеспечит нормальный отвод дыма

По результатам выполненных расчётов легко составить схему подключения или эскиз с указанием размеров труб.

Эскиз дымохода

Составленная схема поможет рассчитать потребность в материалах и самостоятельно собрать дымоход

Точный метод

Для отопления чаще устанавливают готовые отопительные или отопительно-варочные агрегаты промышленного производства с определенным диаметром дымохода. С каменками для бани или масляными печками для гаража обычно также монтируют готовые сэндвич-дымоходы небольшого диаметра (100 мм).

Для более точных расчетов необходимо знать характеристики топлива и отопительного котла, скорость подъема дымовых газов, количество сжигаемого топлива, форму дымохода (форму сечения, количество изгибов). Расчеты достаточно сложны и требуют применение некоторых специальных данных, поэтому рассмотрим расчет для отопительного агрегата (камина) на дровах – их чаще делают оригинальными, полагаясь только на опыт печника, поэтому расчет сечения необходим.

Дымоход пусть будет круглого сечения, без поворотов. Данные для расчета:

  • среднюю скорость движения дымовых газов по борову v принимаем равной 2 м/с;
  • масса дров, сгорающих в течение часа в топке – В=5 кг/ч (влажность 25 %);
  • температура исходящих газов – t = 160°С.

Формула для определения объема исходящих газов

где V – объем воздуха, необходимый для полного сгорания 1 кг топлива. Для дров с влажностью 25% для сгорания 1 кг необходимо 10 м3 воздуха.

Значение, полученное в результате расчетов, округляется в сторону увеличения до ближайшего типоразмера круглых труб (например, 125 мм). Квадратный или прямоугольный дымоход из кирпича не делают меньше, чем 140×140 мм. Сечение трубы для традиционной печки должно быть больше размера поддувала в полтора раза.

Объем продуктов горения при нормальных условиях и температура исходящего дыма – нормативные данные. См. таблицу:

Вид топлива Объем продуктов горения  при давлении 760 мм рт. столба и 0° С Температура исходящих газов, ° С
Дрова (влажность 25%) 10 160
Торф кусковой 10 150
Торфяные брикеты 11 160
Уголь бурый 12 140
Уголь каменный; антрацит 17 120

Шведский метод расчета

Существует  так называемый шведский метод расчета, основанный на выборе высоты дымопровода в зависимости от соотношения площади пода печи и сечения трубы. Обычно метод  применяют для дровяных каминов.

затем переводят отношение  в проценты и по графику в зависимости от получившейся величины и формы борова выбирают высоту дымопровода.

При использовании шведского метода расчета можно вычислить площадь сечения борового канала исходя из площади пода топки и высоты трубы, определенной в соответствии с СП 7.13130.2013 в зависимости от высоты конька кровли и расположения дымопровода относительно конька (см. ниже).

Схемы вывода канала

На выбор одного из вариантов устройства дымохода для буржуйки влияет предпочтение места вывода трубы.

С этой целью предлагаются следующие три возможные схемы:

  1. Если канал для буржуйки выходит через потолок и кровлю, то используется энергосберегающая конструкция, за счет обустройства которой предполагается отдача тепла, в том числе и от дымохода, пересекающего комнату по вертикали. Трудоемкость монтажа и необходимость обеспечения надлежащего уровня пожарной безопасности относятся к недостаткам использования подобной схемы.
  2. Если подразумевается выход трубы для буржуйки через стену за четверть метра до уровня потолка, в этом случае также образуется дополнительный источник тепла. Такую функцию берет на себя та часть трубы, расположенная в самом помещении. За счет этого повышается эффективность работы печи, а заодно и используется меньше топлива.
  3. В случае вывода дымохода на улицу через стену прямо от печи, канал для буржуйки располагается вертикально снаружи здания. Такая схема удобна тем, что соблюдаются меры пожарной безопасности, однако помещение получает меньше тепла, соответственно, следует больший расход топлива.

Устройство трубы в зависимости от расположения буржуйки

Печь-буржуйку можно устанавливать как на улице, так и в здании. При первом варианте размещения устройства монтаж дымохода не представляет никакой сложности. Главное – подобрать трубу соответствующего диаметра и установить ее в специально оборудованное в буржуйке отверстие.

Правильный дымоход для печи-времянки должен иметь такую длину, чтобы вместе с печкой составлять конструкцию выше человеческого роста. Ведь дым не должен создавать помеху при обслуживании устройства.

При установке буржуйки внутри помещения нужно приложить некоторые усилия. В то же время не требуется обладать специальными знаниями. Используя металлические трубы, даже домашний мастер сможет соорудить довольно простое устройство.

Монтаж дымохода с помощью металлических труб

Создать надежную и безопасную конструкцию канала для вывода продуктов горения для печи-буржуйки можно только при условии соблюдения определенных правил. Уделив этому процессу некоторое время, удастся соорудить наиболее простое устройство, состоящее из внутренней и наружной частей. На уровне перехода потолка в кровлю производится их соединение. Чтобы соорудить простейший канал для буржуйки, используются готовые трубы или сгибается лист железа. Собственноручное создание изделия предполагает выбор любого нужного диаметра.

Чтобы соорудить стандартный дымоход для буржуйки, следует запастись металлической продукцией: трубами или листом определенного размера, тремя стыковыми коленами (одно с параметрами 100×1200 мм, два – 160×1200 мм), тройником с заглушкой на 160 мм, проходным стаканом, специальным грибком на 200 мм, козырьком от дождя. К этому перечню стоит добавить герметик особой прочности и теплоизоляционный материал.

При отсутствии возможности обзавестись металлопрокатными изделиями, соорудить основную трубу дымохода для буржуйки получится за счет использования стального листа. Его можно согнуть с помощью таких инструментов, как киянка, молоток и клещи. Специальное устройство для гибки металла, сварочный аппарат и рулетка дополнят комплект необходимых инструментов. В зависимости от толщины листа можно использовать либо специальные ножницы, либо болгарку.

Стоит ли заниматься процессом самостоятельного изготовления трубы для дымохода при наличии в продаже разных видов и размеров подобной продукции, каждый решает сам. Все же эксперты не рекомендуют людям без навыков профессии жестянщика браться за эту работу. Ведь в таком варианте дымохода для буржуйки важно соблюдать герметичность стыков, чтобы через возможные прорехи продукты горения не просачивались наружу.

Поэтапное выполнение монтажа канала

  1. Та часть трубы, которой отведена роль нижнего элемента конструкции, крепится к соответствующему отверстию в буржуйке.
  2. На нижнюю трубу устанавливаются следующие части дымохода с использованием стыковых колен. Такая конструкция наращивается до потолка.
  3. В потолочном перекрытии в соответствии с диаметром трубы делается отверстие. При этом следует расчистить место вокруг него от уложенного при строительстве кровли теплоизоляционного материала. Подобные меры требуются для предупреждения возникновения пожароопасной ситуации.
  4. После оборудования отверстия в него вставляется проходной стакан, через который протягивается труба из помещения и соединяется с уже подготовленной конструкцией, предназначенной для внешней установки. Таким образом, дымоход для буржуйки составлен. По высоте это устройство должно превышать уровень кровли примерно на 10 см.
  5. Теплоизоляция дымохода обеспечивается за счет обработки битумной смолой и предназначенным для этой цели материалом, например, минеральной ватой. Так называемое блюдце послужит защитой для теплоизоляционного слоя в случае возможного вылета горячих частиц пепла из дымохода.
  6. Специальный металлический грибок, которым следует оснастить конец трубы, предотвратит попадание в канал для буржуйки дождевой воды и посторонних предметов, способствующих его засорению.
  7. После окончательной сборки конструкции все швы и места соединения отдельных элементов нужно обильно смазать огнестойким герметиком. Таким образом, дым из трубы не будет проникать в помещение.
  8. Когда состав полностью высохнет, можно приступать к растопке печки, чтобы проверить места стыков на плотность.

к меню ↑

6.2 Дымоход для буржуйки своими руками

Наиболее простой для самостоятельного возведения вариант предполагает:

  • Последовательное вертикальное прикрепление труб друг к другу, начиная от отверстия для дымохода в печи.

Для соединения частей трубы понадобятся сварочный аппарат и защитная одежда

  • Заполнение швов герметиком.
  • Создание отверстия в перекрытии или крыше, удаление из него утеплителя.

Расстояние от буржуйки до первого колена дымохода должно быть не менее метра. Только так дым будет хорошо выходить, а не скапливаться в помещении

  • Установка проходного стакана в проделанное отверстие.

Потолочно-проходной узел можно приобрести в магазине, либо изготовить самостоятельно по приведенному чертежу, где d — диаметр трубы дымохода.

  • Установка труб наружной части дымохода с утеплением. Для этой цели подходит слой битума с утеплителем.

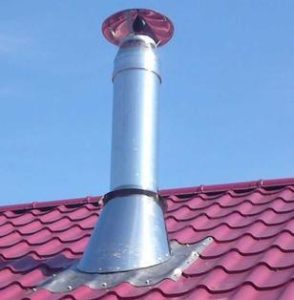

  • Монтаж оголовка на верхней части дымохода.

Если все работы произведены правильно и внимательно, можно использовать построенную конструкцию по назначению.

Подготовительные работы перед сборкой дымохода

Мероприятия по подготовке к сборке дымовой трубы предусматривают изготовление комплекта металлических изделий. Необходимо подготовить следующие элементы трубы:

  • прямые отрезки труб требуемого размера и диаметра. Параметры магистралей должны соответствовать диаметру отверстия в буржуйке и предварительно выполненным расчётам;Комплект труб

    Количество прямях отрезков трубы определяется обзей длиной дымоходного канала

  • тройник, оснащённый заглушкой. Удаление заглушки на дымовой трубе позволит обеспечить доступ для ревизии дымохода;Тройник

    Тройник ставится в месте перехода горизонтального участка в вертикальный, при этом, сняв заглушку, можно производить осмотр и чистку трубы

  • стыковые переходники, необходимые для соединения частей трубы. Увеличение количества изгибов замедлит выход горячих газов;Колено

    Угловые элементы позволяют создать различную конфигурацию дымохода

  • колпак, который устанавливается на конце трубы. Оголовок выполняет функцию искрогасителя и позволяет защитить выходную магистраль от осадков.Колпак

    Колпак на оголовке защищает дымоход от попадания мусора и посторонних предметов

Перед выполнением работ необходимо:

  • проверить наличие жаропрочного герметика, огнеупорных смесей и асбестового шнура, необходимых для уплотнения стыков между элементами;
  • запастись асбестовыми листами и теплоизоляционными материалами, используемыми для тепловой защиты трубы в местах прохода через деревянное перекрытие;
  • заготовить короб с песком, базальтовой ватой или керамзитом, через который будет проходить труба. Для кирпичных стен потребуются проходные стаканы.

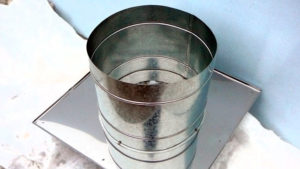

Проходной стакан

Для вывода дымохода через капитальные стены потребуется специальный соединительный стакан

Задумываясь о самостоятельном изготовлении частей дымохода, оцените, позволяют ли ваши навыки слесаря и жестянщика качественно изготовить необходимый комплект деталей. Ведь важно обеспечить герметичность соединений, чтобы газы не просачивались в помещение. Принятие конкретного решения осуществляется индивидуально в зависимости от уровня подготовки и финансовых возможностей.

Выбор места размещения

В доме есть центральные и боковые стены. Вторая расположена со стороны скатов и под свесами кровли. На эту часть попадает жидкость во время дождя (если не закреплена водосточная система). Над центральными стенами располагается небольшой кровельный выступ, поэтому риск попадания жидкости с крыши минимален.

Лучше монтировать дымовыводящую конструкцию по фронтальной стене. Тут учитывается, что на ней по линии прохождения дымохода не должно быть окон или балконов. Если приходится монтировать трубу сквозь свес, то обустраивается качественная огнезащита.

Расчет дымохода для буржуйки

После того как буржуйка установлена и готова к эксплуатации, необходима установка дымохода, который сможет правильно функционировать, сохранять тепло в помещении и одновременно не позволять отходам горения попадать в воздух комнаты где установлена печка. Для этого нужно правильно рассчитать диаметра трубы, её длину и продумать как она будет выводить дым на свежий воздух.

Для того чтобы отопительная система имела наиболее высокий коэффициент полезного действия, необходимо чтобы труба для печки буржуйки обеспечивала достаточную тягу.

После того как определен диаметр трубы для дымохода, следует рассчитать длину всего трубопровода. В этих расчетах важно учитывать не только местоположение буржуйки, но и то на каком расстоянии от конька располагается дымоход на крыше.

Располагать выход трубы над крышей следует согласно определенным правилам:

  1. Дымоход находится от конька кровли на расстоянии до 1500 миллиметров, значит выход трубы должен располагаться на высоте 50 сантиметров над верхней частью конька;
  2. При расстоянии до козырька в 150-300 сантиметров, выход трубопровода можно расположить на одном уровне с ним;
  3. В случае если дымоход расположен около края крыши, то его выход должен быть ненамного ниже конька, либо на одном уровне с ним;

Второй вариант выхода трубы – это через стену, а не через крышу. В этом случае конец дымохода должен располагаться чуть ниже верхней части конька кровли.

Но основной длинной трубы станет общее расстояние от выхода трубы до самой буржуйки – расчеты в каждом индивидуальном случае получатся различные, всё зависит от того на каком этаже, в каком месте комнаты и на какой высоте, будет располагаться буржуйка.

Расчёт высоты дымохода

Так как правильно вывести дымоход через стену на улицу в деревянном доме можно только при соблюдении технических требований, первым параметром, который учитывается, является высота сооружения. Он зависит от этажности дома. Если высота здания не превышает 5 м, то минимальный параметр высоты конструкции составляет 5 м. Если пренебречь этим значением, в доме конструкция будет дымить в доме, тяга ухудшится, производительность отопительного прибора уменьшится.

Если труба будет слишком длинной, увеличится расход топлива. При высоте здания, превышающей 10 м, основным ориентиром считается его конёк: он должен быть ниже дымохода на 0,5 м. На указанную характеристику влияет сечение труб и мощность отопительного оборудования.

Расчёт диаметра трубы

Внутренний диаметр конструкции должен соответствовать габаритам патрубка. Любое сужение внутреннего объёма трубы влияет на формирование тяги. На представленное значение влияет мощность оборудования: чем она выше, тем больше внутренний диаметр. Руководствоваться нужно стандартными строительными правилами:

Мощность, кВт Внутреннее сечение, см Минимальный диаметр, см
до 3,5 14×14 15,8
3,5-5,2 14×20 18,9
5,2-7 14×27 21,9

Если учитывать все технологические особенности монтажа, конструкция простоит не один десяток лет без существенных проблем.

Материалы и их количество

Список материалов, требующихся для сооружения дымохода различается в зависимости от того, какую конструкцию трубы решено установить. Если выход будет осуществляться напрямую через крышу, то потребуется меньше угловых колен.

Дымоход стандартного размера потребует следующее количество труб:

  • 1 колено длиной 120 см, диаметром 10 см;
  • 2 колена длиной 120 см, диаметром 16 см;
  • 3 стыковых колена 16*10 см;
  • Тройник диаметром 16 см и заглушка к нему;
  • Грибок – 20 см;
  • Герметик.

Фиксация трубы

Труба вывода дыма наружу пропускается сквозь отверстие в кровле и фиксируется листом жести или другого металла. В качестве альтернативы жести можно использовать и другой негорючий фиксатор – кирпичи, которые устанавливаются в промежутке между дымоходом и кровлей. Однако чтобы кирпичи крепко держали трубу, изнутри для них нужно соорудить подставку. Все щели в этом месте замазываются обыкновенной глиной.

правильное крепление дымохода для буржуйки

Вся наружная часть трубы тщательно смазывается битумной смолой, а затем оборачивается теплоизоляционным материалом. Можно использовать минеральную вату, но в промежутке трубы между нею и концом дымохода должно находиться «блюдце», которое защитит материал от возможного попадания горячих частиц пепла. На конце дымоотводной трубы монтируется «гриб» — это крышка, защищающая трубу от любых предметов, которые могут засорить дымоход, спровоцировать возгорание в трубе или дать дождевой воде возможность попадать в буржуйку.

дымоотвод крепление к стене

Если труба дымоотвода оказывается на выходе в горизонтальном положении, находится под самим скатом кровли и в нее может попадать вода (или стучать по «шапке гриба»), конструкцию можно несколько изменить, добавив одно колено и нарастив трубу, делая наружный ее конец вертикальным. Есть и другой выход – установить козырек, который защитит трубу от больших объемов воды при ливне.

Заделка швов

После того, как вся конструкция будет собрана, нужно взять герметик и не жалея его, смазать все места соединений и швов, чтобы воспрепятствовать попаданию дыма из трубы в жилое помещение. Герметик для этих целей нужно подбирать с особым вниманием – подходит только тот, которому не страшны высокие температуры.

смазка трубы герметиком

К сожалению, некоторые герметики могут просто «растаять» на горячей трубе, другие же легко высохнут. Так или иначе, но свои свойства неустойчивый к высокой температуре герметик потеряет и не сможет защитить помещение от дыма.

После высыхания герметика дымоход для домашней буржуйки можно считать готовым к использованию. Однако прежде его нужно проверить, затопив печь – если дым не выходит из щелей или стыков, это значит, что конструкция собрана правильно и ею можно смело пользоваться!

к меню ↑

6.3 Инструменты

Понадобятся только режущие инструменты: болгарка, лобзик, нож. Все работы проводятся вручную и особых приспособлений не требуют.

Схема монтажа

Существует несколько типов дымоходов, в индивидуальном порядке подбирается наиболее подходящий тип конструкции.

В системе важно учесть сбор конденсата, поэтому обязательно наличие заглушки, конденсатоотводчика и емкости для сбора конденсата.

Если буржуйка будет установлена через стену от трубопровода, находящегося на улице, то целесообразным будет вывести дымоход через окно, чтобы не пришлось подготавливать отверстие для трубопровода в потолочном перекрытии.

Наружная часть дымохода утепляется при помощи теплоизоляции, покрывается защитным материалом. На конец трубы устанавливается грибок, который защитит дымоход от мусора, дождя, различных мелких животных и инородных предметов.

Подготовка перекрытия

Дымоходная труба для буржуйки чаще всего устанавливается таким образом, что она проходит через потолочное перекрытие, поэтому перед началом установки и фиксации конструкции трубопровода необходимо сделать отверстие для него в потолке: при помощи лобзика или другого режущего инструмента,  имеющее диаметр подходящий для прохода в него стакана для колена внутреннего дымохода.

Пример отверстия для трубы дымохода

Проходной стакан

Проходной стакан устанавливается в отверстие до того, как будет собираться дымоход для печи буржуйки. Диаметр стакана следует выбирать соответственно диаметру внутренней трубы, хотя иногда стык производят до прохода дымохода через потолочное перекрытие. Следует понимать, что важно крепко закреплять стакан – он служит фиксатором. Но кроме него трубопроводу нужно прикрепить и к поверхности стены.

При неправильном монтаже могут быть такие последствия

Если в перекрытии есть легко возгораемые материалы, утеплитель или деревянные детали, то необходимо их убрать, чтобы они не соприкасались с проходным стаканом.

После того как труба была вставлена, всё это нужно загерметизировать огнеупорным материалом, например жаростойким герметиком или специальной огнеупорной ватой.

Следующие этапы работ на фото:

Герметизация

Вывод трубы на крышу

Работы на крыше

Советы при работе

  • Трубы, используемые в конструкции располагаются исключительно в вертикальном положении, для их фиксации лучше всего использовать специальные кронштейны, с размерами, соответствующими коленям системы. В целях экономии изготовить кронштейны можно самостоятельно, используя металлический уголок.
  • Все соединения нужно обрабатывать герметиком, чтобы не оставалось отверстий через которые может выходить дым в воздух помещения. На рынке существует большой выбор герметиков которые подойдут для заделки швов трубопровода для выхода дыма:
  1. Высокотемпературные герметики;
  2. Термостойкие герметики;
  3. Жаростойкие герметики;
  4. Жаропрочные герметики;

Высокотемпературные и термостойкие герметики используются для герметизации мест, которые достигают температуры в 350 градусов Цельсия. Так как дымоход для печки буржуйки нагревается до более высоких температур, эти виды герметиков подойдут только для деталей вне системы трубопровода.

Жаропрочные и жаростойкие полимеры выдерживают огромные температуры, вплоть до 1500 градусов по Цельсию – они наиболее подходящий выбор для дымохода буржуйки

Подключение дымохода к буржуйке

Дымоход, выходящий из буржуйки, именуемый внутренним, стыкуется с уличным, внешним трубопроводом, на чердаке или в подкровельной части крыши. Началом внутреннего дымохода является отрезок выходящий из печного патрубка, который стыкуется коленом до потолочного перекрытия.

При установке внутреннего дымохода, важно правильно подключить трубу к патрубку буржуйки – так как если неправильно это сделать, возможен выход дыма в воздух помещения, что сделает невозможным правильное функционирование отопительной системы.

к меню ↑

6.4 Особые моменты монтажа и использования дымохода буржуйки в гараже

Выделенные правила касаются пожарной и личной безопасности:

  • В помещении гаража должна быть установлена либо обеспечена естественным образом хорошая система вентиляции.
  • Для интенсивного бесперебойного горения в комнату должен поступать воздух, поэтому при работе буржуйки стоит держать дверцу приоткрытой.

Совет: Прежде чем в полную мощь использовать буржуйку, стоит проверить ее и дымоход, добавив небольшое количество топлива.

Если эксплуатация переносной буржуйки предполагает применение на улице, для создания дымохода стоит использовать сталь с антикоррозийными свойствами.

  • Рядом с работающей буржуйкой, как и в обычных условиях, не должно быть легко деформирующихся под действием тепла предметов.
  • Топливо и другие легковоспламеняющиеся вещества и предметы стоит хранить в отдалении в специально отведенных для этого местах.

к меню ↑

7 Требования к гаражным дымоходам

Особые требования к выполнению монтажных работ и эксплуатации дымоходов в гаражных помещениях связаны с необходимостью обеспечения пожарной безопасности.

Буржуйка в гараже

Рядом с печкой не должны располагаться легковоспламеняющиеся жидкости

Осуществляя подключение и испытание дымохода гаражной буржуйки, обратите внимание на следующие моменты:

  1. Эффективное функционирование естественной вентиляции или наличие в гаражном помещении системы принудительной подачи воздуха. Это необходимо для бесперебойного сжигания топлива в буржуйке, для горения которого воздух должен поступать в топку через приоткрытое поддувало.
  2. Отсутствие рядом с дымоходом и корпусом отопительного устройства предметов, склонных воспламенению. Следует исключить возможность возгорания в результате повышения температуры при испытаниях и дальнейшей эксплуатации печи.
  3. Расположение мест хранения легковоспламеняющихся жидкостей, топлива и масел. Они должны находиться на достаточном расстоянии от печки-буржуйки.

Соблюдение этих несложных рекомендаций позволит избежать пожароопасных ситуаций, обеспечить личную безопасность и, находясь в гараже, получить удовольствие от работы в тёплом помещении.

к меню ↑

7.1 Видео: дымоход и вентиляция в гараже

к меню ↑

8 Уход и чистка

Общее качество работы и эффективность работы отопительной системы, напрямую зависит от состояния дымохода, поэтому периодически следует уделять внимание систематическому уходу за ним.

Ежегодно необходимо проводить полный осмотр трубопровода на предмет обнаружения трещин, прогаров, ржавчины и других дефектов, которые могут привести к неприятным последствиям. Во время осмотра следует одновременно очищать всю конструкцию дымохода от сажи – делать это можно посредством сжигания в печке осиновых дров.

к меню ↑

8.1 Рекомендации по ремонту

Выполнение ремонта трубы позволит избежать серьёзных проблем. Даже правильно спроектированный и своевременно обслуженный дымоход может выйти из строя.

Металлические дымоходы обладают повышенной надёжностью. Однако при длительной эксплуатации образуются прогары и трещины на отдельных элементах.

Прогевшая труба

Прогоревший дымоход представляет серьёзную опасность, поэтому вышедший из строя участок трубы необходио срочно заменить

Суть ремонта состоит в своевременной замене повреждённых элементов. Выполнять полный демонтаж всей трубы не требуется, достаточно извлечь повреждённую секцию и заменить её новой. Помните, что в процессе ремонта следует соблюдать аккуратность, важно сохранить целостность трубы, состоящей из отдельных модулей. После замены повреждённой части герметизируйте стыки.

к меню ↑

8.2 Видео: как почистить дымоход в гараже

Своевременный ремонт позволит улучшить тягу, избежать накопления внутри помещения вредных газов и продлить срок службы дымохода. Для выполнения ремонта необязательно привлекать специалистов. С задачей легко справиться самостоятельно.

Ответственное отношение к установке дымовой трубы для буржуйки позволит повысить эффективность функционирования, снизить расход топлива и обеспечить безопасные условия эксплуатации отопительного устройства. Изготовленный своими руками дымоход не доставит проблем в процессе эксплуатации. В этом несложно убедиться, если соблюдать рекомендации, придерживаться технологии и акцентировать главное внимание при выполнении работ на вопросах безопасности.

к меню ↑

9 Дымоход в гараже: технология сооружения

Автовладельцы не с чужих слов знают, что такое необогреваемый автогараж русской зимою, когда в холодильнике теплее. Ледяной мотор не стремится включаться с первого раза, застывает масло, тяжело открываются дверки и окна, а ремонтные работы по автомашине становятся каторгой. Если пользователь использует свой гараж в роли мастерской, то устройство системы обогрева просто необходимо. Выполнить дымоход в гараже профессионально и безопасно для окружающих не так уж и сложно и не потребует много времени и средств, если прислушаться к советам специалистов.

к меню ↑

9.1 Как обезопасить обеспечить герметичность?

Особенно важно гарантировать соблюдение всех условий для герметичности, если дымоходная труба выводится вертикально вверх. В потолочном покрытии для этого монтируют стакан, а все швы тщательно обрабатывают эффективным герметиком.

Можно использовать битум. Он наносится тонким слоем непосредственно на внешнюю часть дымоходной трубы. Особый защитный зонтик, так называемый «гриб», помогает оградить трубу от влаги, осадков.

к меню ↑

9.2 Пошаговая инструкция изготовления своими руками

Традиционная печь состоит из железной емкости с дверцей и трубой для выхода дыма, которая выводится наружу помещения. Все разновидности могут выполняться из подручного материала, но основные элементы будут одинаковыми.

Кирпичная буржуйка в гараже устанавливается обязательно на фундамент:

  1. Для фундамента нужно вырыть яму, засыпать ее слоем песка и щебенки. Затем заливают слои цементным раствором. Застывший цемент покрывают гидроизоляционным материалом.
  2. Первые два кирпичных ряда укладывают горизонтально.
  3. Начиная с третьего ряда формируют отверстие для топки и устанавливают колосник.
  4. На уровне с 3 по 6 ряд формируют пространство для закладки дров.
  5. Затем несколько рядов выполняют в горизонтальной кладке.
  6. Девятый, последний ряд, выкладывают ребром.
  7. На последнем этапе устанавливают дымоход и дверцы.

Из молочного бидона

Если следовать рекомендациям инструкции, то изготовить печь из молочного бидона не составит труда:

  • подготавливают и очищают емкость (она служит основой для топки);
  • проделывают отверстие для топки;
  • когда будут приварены петли, устанавливают дверцу;
  • ближе ко дну емкости проделывают отверстие (диаметром 11 см) для дымохода;
  • внутрь бидона устанавливают колосник, который делают из проволоки;
  • на последнем этапе приваривают дымоход.

Готовую печку устанавливают в подготовленном месте и обкладывают огнеупорным кирпичом, который защитит от пожара и повысит теплоотдачу.

Из газового баллона

На предварительном этапе делают приблизительный чертеж изделия с определением размеров деталей:

  1. С помощью яркого маркера на поверхность баллона наносят разметку в том месте, где предполагается вырезание отверстия для дверцы, топки и поддувала. Топка находится приблизительно посередине конструкции. Поддувало размещают в нижней части под дверцей топки.
  2. Чертят линию, которая будет проходить между двумя дверцами. Болгаркой разрезают баллон по намеченному пунктиру.
  3. Для дальнейшей работы нужны железные прутья диаметром 15 мм. Из них делают решетку и приваривают к нижней, разрезанной части баллона. После этого снова части баллона приваривают между собой.
  4. По обозначенным линиям с помощью болгарки делают отверстия для дверок. Приделывают петли и устанавливают дверцы.
  5. На последнем этапе делают дымоход. Болгаркой срезают верхнюю часть баллона и к месту приваривают трубу диаметром 11 см. После чего трубу выводят на улицу, проделывая отверстие в стене или крыше.

Для повышения стойкости на поверхность баллона можно нанести слой термостойкого состава.

Такую печь делают горизонтальной или вертикальной конструкции. Диаметр трубы или бочки выбирают в зависимости от размера свободного места в гараже. Вертикальный вариант собирают в следующей последовательности:

  1. На боковой поверхности в местах размещения топки и поддувала вырезают 2 прямоугольных отверстия.
  2. Из вырезанных кусков делают дверки, приварив обрамление из металлических полосок. Устанавливают защелки и ручки.
  3. Внутри, отступив 10 см от нижнего края дверцы топки, приваривают кронштейны из уголков под колосник, сделанный из арматуры.
  4. У конструкции из трубы заваривают торцы.
  5. Снизу приваривают ножки
  6. В верхней части вырезают отверстие для дымохода.
  7. Приваривают петли, навешивают дверцы.
  8. Присоединяют дымоотводную трубу.

Сборка горизонтального варианта немного отличается:

  1. Дверку для топки из вырезанного куска устанавливают на торце.
  2. Поддувала нет, вместо него ниже дверки сверлят отверстие диаметром 20 мм.
  3. Для установки печки из уголков или труб делают подставку.
  4. Съемный колосник делают из листа металла такой ширины, чтобы центр был на расстоянии 7 см от самой удаленной точки боковой поверхности корпуса. Для прохождения воздуха по всей площади листа просверливают отверстия.
  5. Если буржуйка из трубы, сзади вверху приваривают патрубок для дымохода. На бочке сначала чертят круг нужного диаметра, затем под углом 15⁰ делают радиальные разрезы. Получившиеся сектора отгибают вверх. К ним заклепками крепят патрубок.

к меню ↑

9.3 Монтаж дымохода через стену

Умельцы редко соглашаются нанимать мастеров для сооружения дымохода к буржуйке в гараже. Большинство хозяев полагают, что они сами в состоянии справиться с поставленной задачей. Но по итогу многие не учитывают герметичность конструкции, допуская ошибки именно в этом отношении. Также нельзя пренебрегать правилами пожарной безопасности, формировать хорошую тягу, чтобы не отравиться или тем более не задохнуться под действием угарного газа. Почти никто не уделяет достаточно внимания правилам организации эффективного и безопасного дымохода. Это не сложно, достаточно соблюдать такие важные правила:

Обработка стыков
Обработка стыков

  • Следование установкам пожарной безопасности. Все области стыковки дымохода и других поверхностей обрабатываются огнеупорными составами, на них формируется противопожарная изоляция.
  • Соорудить трубу нужно из 2 или 3 частей, она не должна быть цельнометаллической. Это важно в случае прогорания, так как заменить потребуется всего одну часть, которая испортилась в процессе эксплуатации.

Поворотные секции
Должно быть несколько секций трубы

  • При осуществлении вывода сквозь стену заранее проводятся замеры, заказывают элементы для организации поворотов канала. Их не получится сделать своими руками правильно.

Поворотные элементы
Поворотные элементы

  • Крепить дымоход только хомутами, не использовать сварку, потому что внутри труб постоянно изменяется температурный режим, металл расширяется и сужается, поэтому места сварки могут полопаться, особенно в период сильных морозов.

Хомут

Когда все детали конструкции собраны, прочно прикреплены друг к другу, приступают к следующему этапу – это монтаж колпака. Обязательно проверяется работоспособность и правильность работы системы. Из буржуйки при сжигании не должно вылетать искр.

В качестве гасителя искр допустимо применять сетку с маленькими ячейками – не больше 5 мм. Это актуальное решение, когда крыша или другие расположенные поблизости предметы сделаны из легковоспламеняющегося материала. Когда опасность пожара отсутствует, обходятся простым колпаком. Его надевают на конце дымохода, фиксируют хомутом, надежно закрепляют заклепками.

Колпак

Отличия вывод через стену

Чтобы вывести дымоход через стену не потребуется ППУ или мастер-флеш. Достаточно только трубы, отвода и дефлектора. Через стену организовать выведение легче, так как легче качественно заделывать щели в вертикальной поверхности.

Но не всегда есть возможность отвода через стену. Зачастую гараж устанавливаются рядами без промежутков или имеющегося расстояния не хватает для установки полноценной системы. Сзади постройки также может располагаться другой гараж. В сложившейся ситуации исход один – организация отвода через крышу.

Щели в стене для отвода, который остаются между трубой и стеной, с обеих сторон обрабатываются герметиком с жаропрочными характеристиками.

Этапы установки дымохода

После изучения нюансов и основ следует обратиться к подробной инструкции монтажа. Она поможет соорудить всё собственными руками, обеспечив высокое качество работы.

Последовательность, как правильно сделать, такая:

  1. Закрепление самой первой части дымохода – к дымоходному отверстию в буржуйке.
  2. Наращивание колена до стены – через нее будет осуществляться выведение.
  3. Теперь формируется отверстие диаметром не меньше 16 см. Важно соблюдать установки пожарной безопасности.
  4. В отверстие монтируется проходной стакан – только так можно пропускать дымоходную трубу.
  5. Состыковка трубы с наружным коленом.
  6. На наружную часть наносится слой битумной смолы. Она теплоизолируется специальным материалом, типа минеральной ваты.
  7. Грибок монтируется над верхним сегментом с наружной части здания. Он помогает предупредить попадание мусора, пыли, других посторонних предметов, осадков в дымоход.

После окончательного завершения работ можно приступать к использованию буржуйки.

к меню ↑

10 Стоит ли обкладывать трубу кирпичом?

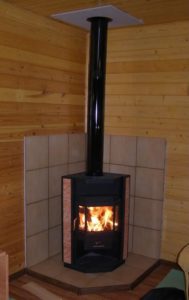

Металлическая дымоходная труба для буржуйки не требует специальной защиты от внешнего воздействия, но из-за визуального эффекта и возможных соприкосновений с горячей трубой, предприимчивые хозяева часто обкладывают трубопровод кирпичом.

А вот сооружение дымохода посредством кирпичной кладки запрещена – для этой отопительной системы подобные конструкции не подходят, в этой роли подходит исключительно оцинкованная труба для буржуйки, она обеспечит хорошую тягу, её легко чистить и проверять на наличие дефектов. Простота в установке и легкий уход – главные достоинства данной вытяжки.

к меню ↑

11 Обкладываем металлическую печь

Решая, как обложить железную печь кирпичом своими руками, вам следует сначала определиться с материалами, которые будут необходимы для работы.

к меню ↑

11.1 Выбор раствора для кладки и кирпича

Раствор для кладки может быть трех видов:

  1. Песочно-глиняный. который считается классикой печных растворов.
  2. Цементный раствор. в который добавляется шамотная глина (огнеупорная).
  3. Цементный раствор смешивается с клеем. предназначенным для керамогранита.

Теперь переходим к вопросу, каким кирпичом обложить железную печь. Для этого следует использовать не обыкновенный строительный кирпич, а специальный печной или шамотный. По технологии производства данный материал является обычным керамическим кирпичом, изготовленным из шамота – огнеупорной глины.

к меню ↑

11.2 Укладываем кирпичные ряды

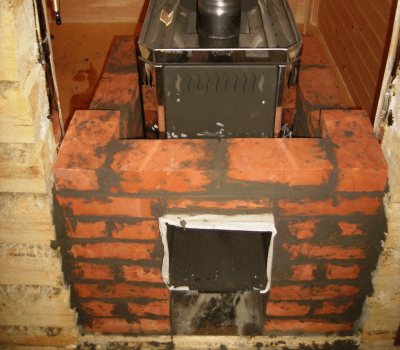

Стандартная металлическая печь обкладывается очень просто — в полкирпича в шахматном порядке (то есть со смещением в полкирпича относительно предыдущего ряда).

Совет! При дефиците огнеупорного кирпича (например, шамотного) можете укладывать блоки на ребро, так вам удастся сэкономить, однако защитный экран будет тоньше, а соответственно, все свойства такой кладки будут несколько уменьшены.

Первый ряд кладки считается самым важным, ведь именно он определяет расстояние между металлическим экраном печи и кирпичной стенкой. Разные информационные источники дают различные рекомендации по этому поводу, предлагая зазор от 1 до 10 см.

Рассчитывая зазор, следует исходить из таких соображений: чересчур маленькое расстояние приведет к чрезмерному накаливанию металлических экранов, что уменьшит срок службы самой печи. Если же вы предусмотрите слишком большой отступ, то кирпичные стены будут слишком долго греться. Поэтому идеальным будет зазор в 5 см.

Совет! Укладывая кирпичи, каждый из них желательно замачивать в воде. Это позволяет усилить сцепление раствора с поверхностью кирпичного блока.

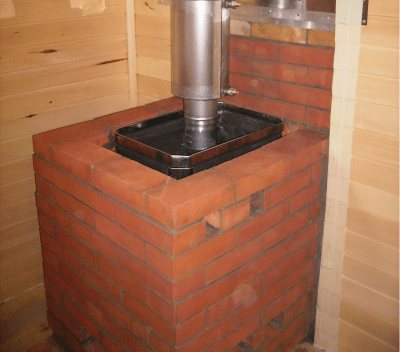

  • В кладке следует допускать вентиляционные отверстия. Так воздух будет лучше циркулировать между кладкой и металлом. В местах таких «окошек» кирпич укладывается торцом вперед (тычковым способом). Так в каждом «окошке» получается по два отверстия.

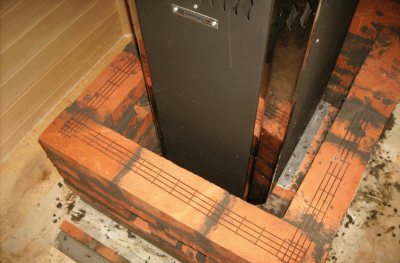

  • Желательно через ряд прокладывать кирпичи нарезанной вдоль арматурной сеткой, что придаст прочности конструкции.

к меню ↑

11.3 Очищение кладки от раствора

После того, как работы закончены, необходимо дать кладке постоять в течение нескольких суток. Где-то через день вы можете приступить к очищению печки от раствора, пятна которого наверняка присутствуют на её стенках. И эта процедура в действительности оказывается гораздо более простой, чем это может показаться на первый взгляд.

Использовать для этого вы можете дрель со специально насадкой в виде металлической щетки. Таким образом, в течение получаса ваша печка будет полностью очищена от пятен. Такая щетка оставляет на кирпиче темные пятна, и чтобы их убрать, вам нужно произвести мытье печки хозяйственной щеткой, которая смачивается в мыльном растворе.

к меню ↑

12 Полезные советы при обустройстве дымохода

Печка буржуйка, это самый оптимальный отопительный прибор для небольших, редко отапливаемых помещений. И ознакомившись, как правильно сделать дымоход для буржуйки, желательно придерживаться определенных советов:

  • изготавливая сборную трубу внутреннюю часть ее пропустить под наклоном вдоль стены, чтобы теплоотдача шла не только от печи, но и от дымового канала;
  • прямоточный дымоход устанавливать в помещениях, рассчитанных на кратковременное пребывание. Так как при такой конструкции тепло в помещении держится, пока горит печь и это правильный дымоход для буржуйки в гараже, после ухода помещение быстро остывает и не создается испарина на замках и петлях ворот;
  • в местах изгиба необходимо предусмотреть дверцы для ревизии. При помощи троса, ершика и отвеса производить периодическую чистку дымохода от сажи;
  • на стадии составления чертежа дымоотвода печи, постараться избежать прямых углов, чтобы не создавать помех дымовому потоку;
  • ознакомиться, как рассчитать диаметр дымохода для буржуйки, в случае, если она выполнена своими руками. Для этого необходимо определить объем топки умножить на 2,7 и получится внутренний размер в мм;
  • для уменьшения образования сажи наружную часть трубы желательно утеплить;
  • предусмотреть возможность установки заслонки, чтобы уменьшить отток тепла в трубу.

При правильном монтаже и соблюдении правил безопасности и эксплуатации печка буржуйка будет незаменимым источником тепла в любые морозы. А правильный дымоход для буржуйки не предоставит хлопот во время топки.

Рассчитайте утепление своего дома

Перейти к расчёту
Adblock
detector
