Делаем дефлектор на дымоход: увеличиваем тягу, спасаемся от ветра

Содержание

  1. Принцип действия дефлекторов
  2. Предназначение дефлектора
  3. Виды дефлекторов
  4. Принцип работы флюгарки
  5. Дымовой вентилятор
  6. Изготовление дефлектора своими руками
    1. Эксплуатация и ремонт дефлектора
  7. Принцип работы и устройство дефлектора на дымоход
  8. Установка дефлектора на печную трубу
  9. Как изготовить флюгер на дымоходную трубу?
  10. Особенности монтажа
  11. Причины плохой тяги
  12. Изготовление дефлекторов
    1. Дефлектор Григоровича
    2. Дефлектор-флюгер
    3. Н-образный дефлектор
    4. Дефлектор ЦАГИ
    5. Искрогаситель на дымоход
  13. Расчеты размеров дефлектора
    1. Таблица размеров
  14. Монтаж дымника на кровле
    1. Нормы по ГОСТу
    2. Необходимые инструменты

На первый взгляд, дефлектор воспринимают как специальный колпак над дымовой трубой. А при обстоятельном рассмотрении его видят как короткую трубу, монтируемую на оголовок с зонтом. Дефлектор защищает верхнюю часть дымохода от сильных дуновений ветра и выполняет задачу архитектурного элемента. Альтернативные названия этого незаменимого устройства — флюгарка и дымник.

1 Принцип действия дефлекторов

Принцип действия дефлекторов

Стандартное устройство включает три основных элемента – цилиндр, диффузор, защитный колпак (зонтик). Дополнительно конструкция оснащается кольцевыми отбоями, которые располагаются в нижней части и вокруг диффузора. Существует несколько разновидностей дефлекторов, которые отличаются формой, размерами и количеством элементов, но все они, независимо от вида, работают по одному принципу.

Дефлекторы

Дефлекторы

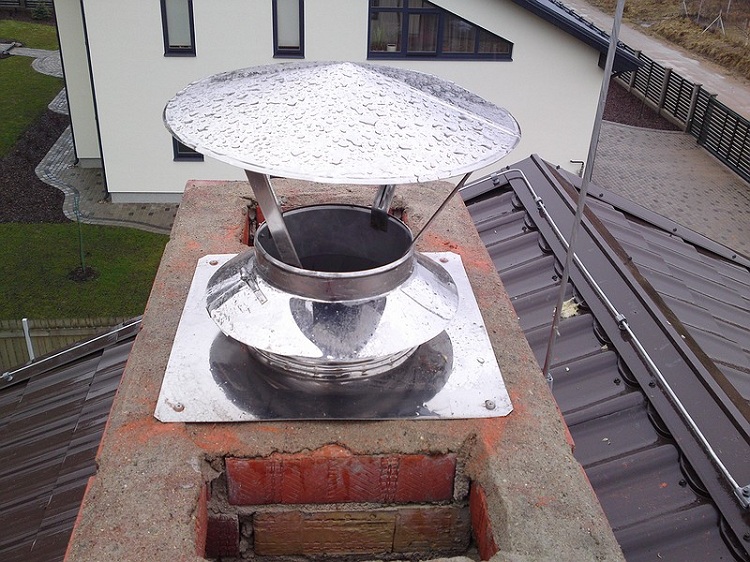

Конструкция устанавливается на самом верху дымовой трубы и создает препятствие воздушным потокам. Когда ветер ударяется о стенки цилиндра, он теряет свою силу и разбивается на множество мелких воздушных потоков слабой интенсивности. Часть из них поднимается по корпусу и захватывает дым, выходящий из трубы. Именно это и увеличивает тягу в дымоходном канале.

Благодаря отсутствию завихрений, дым и угарный газ не попадают обратно в трубу, а полностью выводятся наружу. Кроме того, дефлектор препятствует засорению трубы через верх и выполняет декоративные функции.

Декоративные дефлекторы

Декоративные дефлекторы

Доказано, что после монтажа дефлектора КПД отопительного прибора возрастает на 15-20%. Разумеется, сам дефлектор ничего не даст, если дымоход установлен недостаточно высоко или неверно подобрано сечение соединительного патрубка. Имеет значение и расположение трубы на крыше.

к меню ↑

2 Предназначение дефлектора

Установка дефлектора позволяет решать следующие задачи.

  1. Предохранять трубу дымохода от засорения и попадания влаги. В межсезонный период на ней могут делать гнезда птицы, дымоход забивается снегом, в него попадает большое количество воды во время дождя. Дефлектор полностью исключает появление таких проблем.Без дефлектора дымоход быстро засоряется и нуждается в чистке

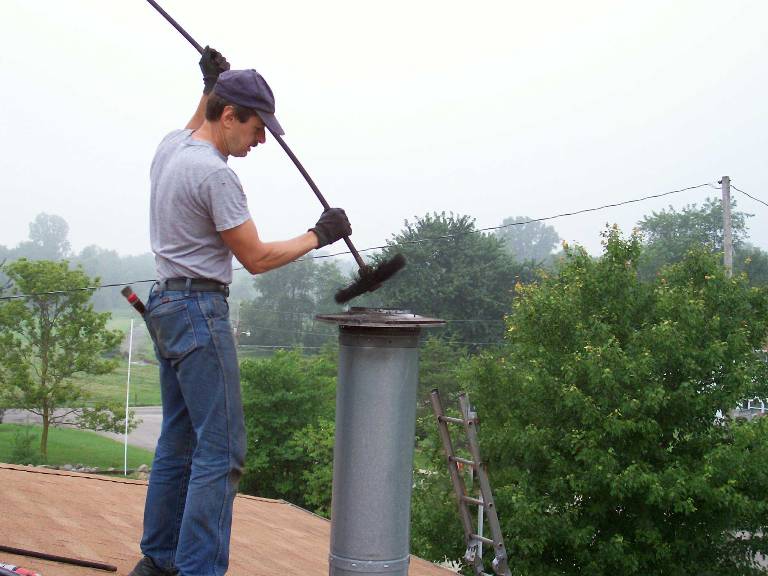

    Без дефлектора дымоход быстро засоряется и нуждается в чистке

  2. Уменьшать негативное воздействие климатических факторов на показатели тяги дымохода. Как уже упоминалось, погодные условия могут быть настолько неблагоприятными, что становятся причиной появления обратной тяги – очень опасного явления.При наличии обратной тяги дым и угарный газ идут в помещение, а не в дымоход

    При наличии обратной тяги дым и угарный газ идут в помещение, а не в дымоход

  3. Увеличивать КПД дымоходов в пределах 15–20%. За счет этого появляется возможность регулировать их минимальную длину, улучшать внешний вид фасада строения, уменьшать затраты на монтаж элементов.Дефлектор позволяет минимизировать затраты на монтаж дымохода

    Дефлектор позволяет минимизировать затраты на монтаж дымохода

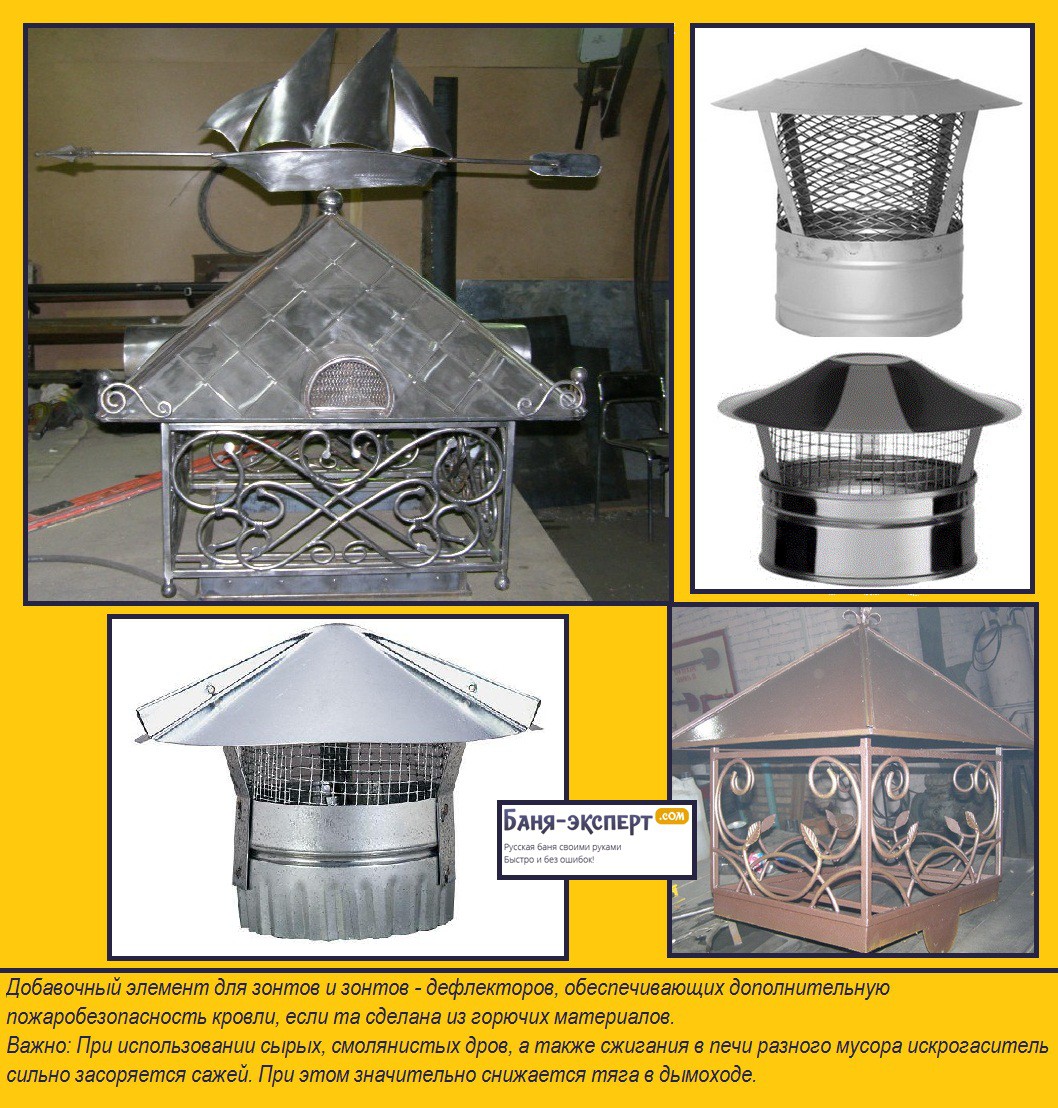

  4. Гасить искры. Это дополнительная функция дефлектора, она имеет важное значение во время определения категории пожарной безопасности крыши.Дефлектор гасит искры, препятствуя случайному возгоранию

    Дефлектор гасит искры, препятствуя случайному возгоранию

Дефлектор состоит из трех главных элементов: диффузора, зонта и корпуса. Диффузор изменяет скорость движения продуктов горения в трубе дымохода, зонт защищает ее от попадания воды и мусора, а корпус рассекает воздушные потоки и создает разрежение для увеличения тяги. Есть модификации с установленной защитной сеткой, но такое дополнение немного ухудшает эксплуатационные характеристики дефлектора.

Стандартная конструкция дефлектора

Стандартная конструкция дефлектора

Действие дефлектора объясняется эффектом Бернулли: скорость движения воздушных потоков имеет прямую связь с давлением в канале. Воздух увеличивает скорость движения в суженом диффузоре, за счет этого уменьшается давление в корпусе и увеличивается тяга в дымоходе.

Механизм действия дефлектора основан на эффекте Бернулли

Механизм действия дефлектора основан на эффекте Бернулли

к меню ↑

3 Виды дефлекторов

Вид устройстваХарактеристики

Дефлектор ЦАГИ

Дефлектор ЦАГИ

Самый распространенный вариант. Имеет цилиндрическую форму, изготавливается из нержавейки или оцинкованной стали. Тип соединения – ниппельный, фланцевый
Круглый Волпер

Круглый Волпер

Конструкция похожа на дефлектор ЦАГИ, но имеет небольшие отличия в верхней части. Изготавливается из оцинковки, нержавеющей стали и меди, чаще всего используется для дымоходов в банях
Дефлектор Григоровича

Дефлектор Григоровича

Усовершенствованный вариант ЦАГИ, предназначен для участков с преобладающим низким ветром. Обеспечивает хорошую тягу даже в безветренную погоду
Тарельчатый Astato

Тарельчатый Astato

Очень эффективная и простая конструкция открытого типа. Обеспечивает качественную тягу независимо от направления ветра. Изготавливается из оцинковки и нержавеющей стали

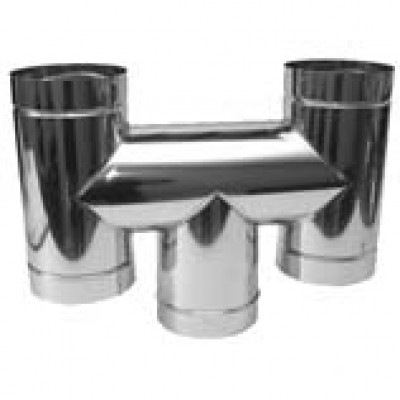

Н-образный

Н-образный

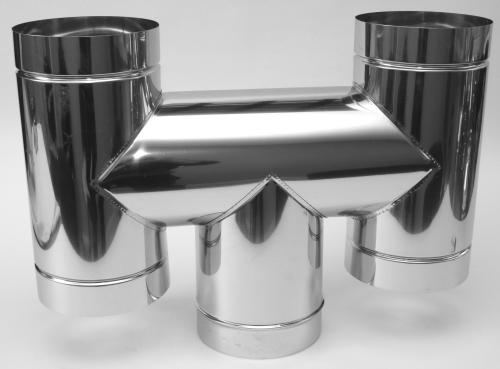

Надежная конструкция, эффективная при любом направлении ветра. Изготавливается из нержавейки, соединение выполняется при помощи врезки на патрубке устройства
Дефлектор-флюгер

Дефлектор-флюгер

Устройство с вращающимся корпусом и закрепленным в верхней части флюгером. Изготавливается из нержавейки или окрашенной углеродистой стали
Вращающийся дефлектор

Вращающийся дефлектор

Устройство вращается только в одном направлении, эффективно защищает дымоход от засорения и осадков, отлично подходит для газовых котлов. Не работает в штиль и при обледенении

Основные отличия заключаются в форме конструкции и количестве составляющих. Материалом для изготовления таких устройств является нержавеющая и оцинкованная сталь, реже – медь. По форме они бывают цилиндрическими, квадратными, круглыми, открытого и закрытого типа. Устройства одного вида могут отличаться в верхней части: одни изделия выполняются с конусообразным зонтиком, другие имеют двускатную или вальмовую крышу, третьи делают плоскими или с декоративными фигурными элементами.

Дефлекторы

Дефлекторы

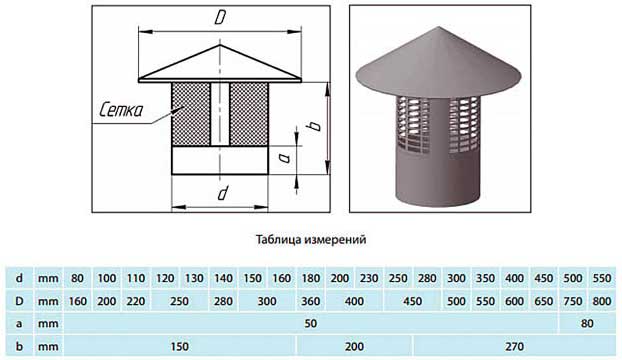

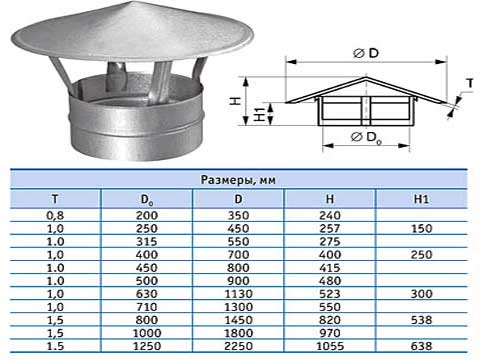

Диаметр дефлектора варьируется в пределах 100-500 мм, ширина диффузора от 240 до 1000 мм, высота конструкции – от 14 до 60 см.

Размеры дефлекторов

Размеры дефлекторов

Крепится устройство к дымоходу при помощи кронштейнов, хомутов, болтов, с применением уплотнительной ленты. Для изготовления используется сталь толщиной от 0,5 до 1 мм, в зависимости от диаметра самого дефлектора. Дополнительно устройство может оснащаться искрогасителем, если существует риск возгорания кровли.

Дефлекторы с искрогасителями

Дефлекторы с искрогасителями

к меню ↑

4 Принцип работы флюгарки

Функционирование дефлектора или флюгарки представляет собой следующий процесс:

  • когда ветер дует в трубу сверху вниз, продукты сгорания топлива вытягивает нижнее кольцевое отверстие устройства;
  • если потоки воздуха воздействуют снизу вверх, то газы выцеживает верхняя кольцевая прорезь;
  • при дуновении ветра в горизонтальном направлении угарный газ и другие ненужные вещества высасывают сразу два отверстия.

Хуже всего флюгарка работает в ситуации устремления ветра снизу вверх. Это связано с тем, что зонтик отталкивает потоки воздуха и направляет их в сторону, обратную движению продуктов сгорания.

Принцип работы дефлектора

Устройство заставляет ветер путешествовать в определенном направлении, что улучшает тягу

Чтобы дефлектор работал без сбоев, вне зависимости от направления ветра, зонтику устройства придают форму двух конусов, соединяемых основаниями. Нижнему конусу отведена определённая роль — отталкивать потоки воздуха и продуктов сгорания топлива, раздвигая их и устремляя к выходному отверстию трубы.

к меню ↑

5 Дымовой вентилятор

Дымовой вентилятор представлен в виде электромотора и модулятора тяги. Он автоматически способен создавать требуемую тягу в трубе. Такое устройство лучше всего устанавливать в дымоходе каминов, где присутствует небольшое внутреннее сечение. Стоит принимать во внимание, что дымососам нужно электропитание 10-220 В. Этот параметр зависит от модели вентилятора.

Нежелательно над дымоходом устанавливать зонты, грибки и колпаки, так как в результате этого снижается тяга.

Оценить статью и поделиться ссылкой:

к меню ↑

6 Изготовление дефлектора своими руками

Комплекс работ по изготовлению защитного устройства для дымохода включает в себя простые этапы. При этом стоит следовать чертежу, учитывать схему сборки и тщательно соединять все детали. Основные этапы сборки заключаются в следующем:

  1. Нужно свернуть корпус, представляющий собой основу диффузора. Края засверливают и скрепляют заклёпками. Далее также нужно склепать нижний и верхний цилиндры, но диаметр верхнего больше, чем параметр нижнего. Внешний служит для крепления элементов между собой. В кромке верхнего элемента нужно вырезать и загнуть 6 полосок-лапок; Конус с фиксаторами

    Крепления нужны и для конуса

  2. В нижнем цилиндре устанавливают «лапки» для крепления верхнего элемента. Зафиксировать полоски можно с помощью заклёпок. Все элементы собирают начиная от нижнего цилиндра и заканчивая конусом; Сборка конструкции

    Заклепки позволяют надежно скрепить элементы

  3. Установка конструкции предполагает монтаж на трубу дымохода. Для этого можно снять верхнюю часть трубы и смонтировать все детали в более удобном месте, а затем установить на кровле. Готовое изделие

    Сборка проводится последовательно

Сборка дефлектора предполагает последовательное крепление элементов с учётом расположения жёстких полос. Для фиксации оптимальны заклёпки или саморезы с пресс-шайбой, но важно тщательно соединить детали.

к меню ↑

6.1 Эксплуатация и ремонт дефлектора

Изделие устанавливают на самом верху дымохода, тщательно закрепляя конструкцию. В процессе эксплуатации устройство не требует особых действий, ведь правильно собранная конструкция эффективна и способствует усилению тяги. При этом необходима регулярная чистка устройства, предполагающая снятие конструкции с трубы. После этого нужно удалить все загрязнения щёткой, а также покрыть металл антикоррозийным составом или специальной краской.

Приспособление для дымохода

Дефлектор стоит поддерживать в аккуратном состоянии

Если конструкция повреждена и имеет вмятины или трещины, то следует запаять все щели, выпрямить поверхность. Очень длительная эксплуатация может потребовать замены изделия, так как климатические осадки и высокая температура воздуха из дымохода существенно влияют на дефлектор.

к меню ↑

7 Принцип работы и устройство дефлектора на дымоход

Перед тем, как приступить к изготовлению дефлектора на дымовую трубу своими руками, нужно, в первую очередь, узнать его устройство, чертежи и понять принцип его работы. Итак, такие устройства, несмотря на их множественные разновидности, состоят из основных трех частей: диффузор, цилиндр и, непосредственно, колпак. Не стоит забывать и о, казалось бы, незначительной, но на самом деле, важной составляющей дефлектора – отбои кольцевого типа.

Несмотря на разнообразие видов дефлекторов на дымоход, принцип их работы идентичен:

  • Движению воздушных потоков, которые попадают в дымоход, мешают стенки цилиндра, который расположен в верхней части дефлектора. Получается так, что воздушные потоки ударяются об него и доля воздушной массы из струи движется вверх по самому цилиндру, прихватывая с собой дым, который выходит из дымохода.
  • По итогу, получается, что скорость движения выхода дыма из трубы становится больше, при этом, тяга увеличивается в разы, что в свою очередь, увеличивает эффективность работы самого дымохода.
  • При наличии дефлектора, совсем неважно, какова скорость движения потока воздуха извне, и с какой стороны дует ветер, потому как в цилиндре имеются специальные зазоры, которые и подсасывают дым воздухом.

к меню ↑

8 Установка дефлектора на печную трубу

Перед тем как монтировать дефлектор, внимательно осмотрите печную трубу и прилегающую к ней территорию. Если к верхнему срезу дымохода есть доступ, то усилитель тяги можно закрепить несколькими способами:

  • стянуть нижнюю часть отражателя хомутом;
  • использовать резьбовые соединения.

В первом случае на входном патрубке прорезают продольные пазы — они позволят ему сжиматься, максимально плотно охватывая печную трубу. Если же для крепления применяются болты и гайки, то конструкцию насаживают на дымоход и с трёх сторон выполняют сквозные сверления. Установив крепёж и затянув гайки, на открытую резьбовую часть наносят любой защитный состав — соединение надо будет периодически разбирать.Крепление отражателя при помощи кронштейнов
Для надёжного крепления дефлектора можно использовать дополнительные кронштейны — главное, чтобы конструкцию не могло сорвать при сильных порывах ветра

При монтаже дефлектора на дымоход не рекомендуется использовать заклёпочные соединения. Когда придёт время чистить печную трубу от сажи, снять усилитель тяги будет проблематично.

Для высоких дымоходов, а также в том случае, если подобраться к печной трубе сложно или небезопасно, отражатель присоединяют к переходнику, который позволяет плотно насадить устройство без дополнительных креплений. В этом случае порядок работ выглядит так:

  1. От подходящей трубы отрезают кусок длиной 20–25 см. Если найти заготовку, в которую бы плотно вошёл дымоход, не удалось, то цилиндр нужного размера получают сворачиванием полосы листового металла с последующей сваркой встык.
  2. При помощи резьбовых соединений дефлектор крепят на край переходной муфты.
  3. Воспользовавшись длинным шестом, конструкцию поднимают наверх и насаживают на печную трубу.

Поскольку в последнем случае появляется возможность подсоса воздуха в зазор между муфтой и дымоходом, то следует законопатить щель любым огнеупорным материалом.

Разнообразие конструкций дефлекторов позволяет без труда подобрать нужный вариант. Потратив несколько часов на его изготовление и монтаж, вы сможете существенно увеличить тягу и тем самым повысить производительность и безопасность отопительного прибора. Важно только правильно рассчитать параметры отражателя и изготовить его в полном соответствии с чертежами — только в этом случае законы аэродинамики будут играть вам на руку.

к меню ↑

9 Как изготовить флюгер на дымоходную трубу?

Сегодня флюгер на трубу изготавливается из самых разных материалов: жести, алюминия, нержавеющей стали и меди. Используют компании-производители для изготовления частей флюгера, как правило, высококачественные сталь или медь, особенно для изготовления держателей снегозадержателей. Поймите, что любой другой материал просто не выдержит постоянных температурных колебаний и солнечного света.

Так, колпаки и оголовки печных и дымоходных труб обычно из тонколистовой стали, которая еще называется кровельным железом. Толщина ее колеблется от 0,8 миллиметров до 0,35 миллиметров. В кровельном металле содержится мало углерода, а поэтому он обладает приятной пластичностью, легко гнется и режется ножницами. Его несложно вытянуть в нужную форму молотком или чеканкой, стальными или обычными стамесками. А крышка корпуса флюгера делается из стальной заготовки, у которой уже есть внутренняя резьба.

Вот замечательный пример изготовления такого флюгера:

Как сделать флюгер для трубы своими руками?

Также для изготовления флюгера на трубу применяется высокая антикоррозийная сталь, с оцинкованным покрытием и, наконец, на крайний случай в качестве листового материала можно также применять также остатки от бидона и старых ведер.

Главное – придумать удачный дизайн. Например, в Европе было модно ставить в качестве флюгера фигурки и видимые котов, которые якобы отгоняли несчастье, а петух на крыше дома всегда предупредит хозяев о грядущей беде. Что интересно, по-английски флюгер буквально называется «погодным петухом». Вы можете сделать такой флюгер, или его более модный аналог:

Флюгер на трубу, сделанный своими руками

Вот какие инструменты вам понадобятся: кровельные клещи, молоток, ножницы по металлу, плоскогубцы и киянка. Понятно, что у вас вряд ли есть возможность раздобыть профессиональные инструменты для этого дела, но при определенной смекалке вы вполне обойдетесь и специальным кровельным молотком, и даже обычным четырехгранными слесарным. А киянку можно сделать из твердого дерева – бука или березы, а вместо кровельных клещей на время изготовления флюгера можете обойтись и даже простыми плоскогубцами. А чтобы нанести на будущий флюгер необходимые разметки, используйте риски и чертилки, которые изготовлены из стальных спиц. В ход также могут пойти линейка и циркуль.

Итак, сначала для дымоходной трубы изготавливают так называемый воротник. Именно он будет предотвращать падение дождевой воды в трубу и на чердак. Состоит такой из двух частей нижнего и верхнего. И каждый из фартуков может также, в свою очередь, состоять из трех частей, которые соединены друг с другом.

Сам флюгер вы можете сделать из нержавейки в форме человека, фигурки, предмета или целого сюжета, что особенно модно. Для работы на высоте вам понадобится металлический кронштейн, дрель со сверлом по металлу, шайбы с гайкой, гаечный ключ, заклепочник и прогонка.

Примерный алгоритм изготовления флюгера-петуха (как на картинках выше):

  • Шаг 1. Колпак трубы закрепите по диагонали на металлическую полосу 1-2 миллиметра толщиной. Крышку флюгера нужно делать из стальной заготовки, с внутренней резьбой.
  • Шаг 2. Теперь закрепите кронштейн при помощи заклепочника, с комбинированными заклепками.
  • Шаг 3. Дрелью просверлите отверстие диаметром, который будет равен диаметру стержня флюгера. А на конце стержня на резьбу нарежьте резьбу.
  • Шаг 4. Полоса загибается с каждого конца на несколько сантиметров. После чего крепится кронштейн, и при помощи заклепочника сверлится отверстие.
  • Шаг 5. Далее в отверстие колпака вставляем ось флюгера и сверху надеваем шайбу. На нее накручиваем гайку. Закрутите, после чего можно будет приступать к ориентировке розы ветров относительно сторон света.
  • Шаг 6. Для того чтобы на правильно направить флюгер, воспользуйтесь компасом. А, чтобы фигурка свободно вращались по ветру по ветру, в основании вставьте подшипник. А еще лучше металлографический подшипник скольжения, который отличаются более высокой чувствительностью к ветру.
  • Шаг 7. Затем получившуюся фигурку закрепите болтами или приварите к самому верху стойки.
  • Шаг 8. Еще одна шайба и накручивает уже на другой конец флюгера, чтобы обеспечить плотное его закрепление. Только после этого флюгер будет полностью установлен.

К слову, флюгер для дымоходной трубы вовсе не обязательно должен быть плоским:

Необычный флюгер на дымоходную трубу

к меню ↑

10 Особенности монтажа

Расположение дефлектора прямо влияет на эффективность его работы. При установке конструкции на дымоход следует соблюдать определенные условия:

  • на плоской крыше устье дымохода должно располагаться выше ограждающих элементов;
  • на скатной крыше оголовок трубы поднимают выше конька, если расстояние между ними меньше 1,5 м, и монтируют на одном уровне, если расстояние от 1,5 до 3 м;Возвышение дымоходов над строениями

    Возвышение дымоходов над строениями

  • нельзя устанавливать дефлектор в зоне аэродинамической тени от соседних зданий;
  • корпус дефлектора должен обдуваться при любом направлении ветра;
  • в регионах, отличающихся холодными зимами нежелательно использовать вращающиеся дефлекторы;
  • на участках, где преобладают порывистые ветра, рекомендуется установка Н-образных конструкций;
  • при монтаже дефлектора круглого сечения на кирпичный дымоход используются специальные переходные патрубки.Дефлектор с переходником на трубу

    Дефлектор с переходником на трубу

к меню ↑

11 Причины плохой тяги

Сложная ситуация возникает, если дымоход спроектирован и проложен неправильно. Неопытный человек неверно подбирает диаметр трубы или ошибается с длиной. Система дымоудаления должна быть перестроена, чтобы появилась тяговая сила.Тяга отсутствует при нарушении герметичности соединений трубы, колен, изгибов. Увеличить вытягивание дыма можно, заделав все отверстия, через которые просачивается горячий воздух. Засорение отводящего канала сажей также вызывает снижение тяги или обратное движение продуктов горения. Иногда в канал удаления дыма ставятся теплообменники различной конструкции для сбора тепла и повторного использования. Но встраиваемые установки влияют на силу тяги и ухудшают горение топлива.Тяговая сила ослабевает в условиях:

  • дождя, тумана;
  • повышенной влажности воздуха;
  • высокой температуры снаружи;
  • большой скорости ветра.

Обратная тяга или опрокидывание наступает, когда нет разреженности в дымовой трубе. Продукты горения не удаляются из помещения в атмосферу и затягиваются внутрь котельной, что опасно для человека угарным отравлением.

При создании дефлектора своими руками нужно определить размеры и сделать чертёж. Параметры изделия подбирают исходя из внутреннего диаметра готовой трубы дымохода. Согласно имеющимся данным нужно подобрать высоту (Н) изделия и ширину диффузора (D).





к меню ↑

12 Изготовление дефлекторов

Дефлектор для дымовой трубы — это устройство, состоящее из трёх главных частей: нижнего цилиндра, верхнего стакана (диффузора) и конусообразного колпака (зонтика).

Нижний цилиндр производится из трубы, материалом для создания которой может служить асбест, металл или керамика. К этому элементу присоединяют верхний стакан, фиксируемый на трёх или четырёх стойках и увеличивающийся книзу. Над ним устанавливают колпак в форме конуса, иногда называемый зонтиком.

На верхнем участке и нижнего, и верхнего стакана создают кольцевые отбои. Они не дают ветру принимать вертикальное направление.

Основные части дефлектора

Дефлектор состоит из: 1 — зонт-колпак, 2 — лапки, 3 — конусный щиток, 4 —диффузор, 5 — патрубок, 6 — корпус

Флюгарку устанавливают особым образом, чтобы ветер, дующий в любую сторону, не создавал преград для выведения газов. Воздушные потоки должны способствовать высвобождению продуктов сгорания, притягиваемых верхним и нижним кольцами.

Диффузор и зонтик — это изделия, чаще всего сделанные из стали, покрытой цинком. Лучшим сырьём для создания этих деталей дефлектора служит качественная котельная сталь, ведь они функционируют в условиях переменной влажности, неожиданных перепадов температуры и высокого риска образования ржавчины.

По конструкции флюгарки разделяют на виды:

  • дефлектор Григоровича;
  • дефлектор-флюгер;
  • Н-образный дефлектор;
  • дефлектор ЦАГИ;
  • искрогаситель.

к меню ↑

12.1 Дефлектор Григоровича

Наиболее популярный тип дымника — это дефлектор Григоровича. Он отличается упрощённой конструкцией и поэтому без особого труда создаётся своими руками.

Нижний цилиндр дефлектора Григоровича включает в себя несколько патрубков. Кроме него, основными деталями флюгарки данного типа считаются верхний цилиндр, конусный элемент и два кронштейна для крепления изделия к дымовой трубе.

Дефлектор Григоровича разумнее создавать из жести и стали, покрытой цинком или созданной специально для изготовления котлов. Рекомендуемая толщина материала — 0,5 мм.

Схема дефлектора Григоровича

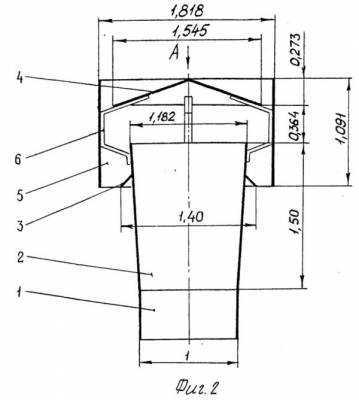

Самыми главными частями дефлектора Григоровича считают диффузор, колпак и обратный конус

Несмотря на прекрасную способность дефлектора Григоровича усиливать тягу и защищать дымоход от проникновения посторонних предметов, у него обнаруживают один существенный недостаток — плохую работу в условиях низового ветра.

Дефлектор Григоровича изготавливают поэтапно:

  1. Подготавливают инструменты (рулетка, линейка, фломастер, картон, ножницы по металлу, дрель, свёрла и саморезы) и материалы (металлические листы и полосы).
  2. Определяют размеры устройства. Желая упростить расчёты, пользуются формулами соотношения параметров дефлектора. Согласно им, высота дефлектора — это 1,6 диаметра дымохода, ширина диффузора — в 1,2 раза больше диаметра дымового канала, а ширина колпака равняется двум диаметрам дымоотвода.

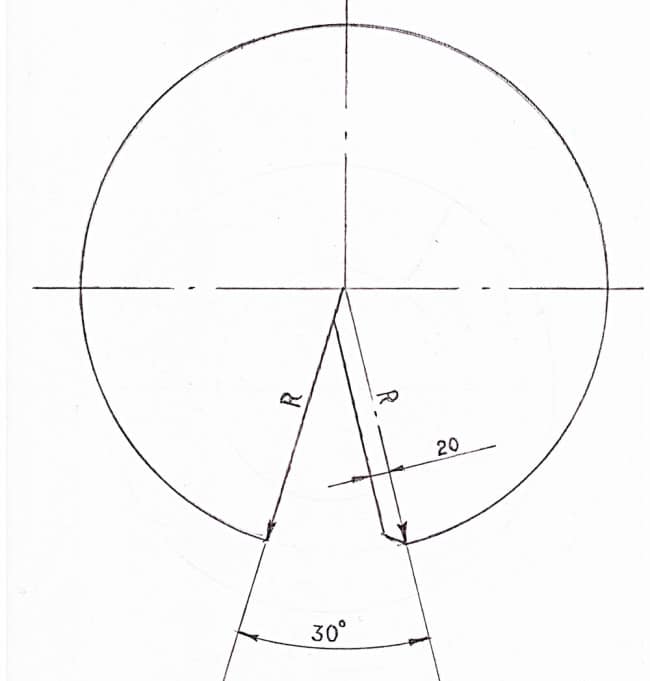

  3. На картонном листе составляют чертёж каждой детали. Получившиеся шаблоны вырезают и соединяют друг с другом, проверяя, соответствуют ли их размеры правильным параметрам.
  4. Удостоверившись в отсутствии ошибок, контуры всех картонных деталей обводят на металлических листах. Заготовки вырезают ножницами по металлу.
  5. Свернув одну из деталей, формируют цилиндр — корпус диффузора. По краям изделия просверливают два отверстия, куда вставляют саморезы.Процесс изготовления диффузора дефлектора

    Первым делом создают такую деталь, как корпус дефлектора

  6. По аналогии с изготовлением корпуса диффузора создают внешний цилиндр. Следом за ним делают колпак устройства, то есть сворачивают две металлические заготовки в конусы, а их края стыкуют.
  7. В верхнем конусе, который чуть больше нижнего, вырезают и загибают 6 лапок. К этому изделию кромками прикрепляют нижний конус, заранее оснащаемый лапками для соединения с диффузором.Процесс изготовления колпака дефлектора

    Колпак дефлектора оснащают ножками, которые помугут ему соединиться с цилиндром устройства

  8. Изготовленный зонтик ножками сцепляют с внутренним цилиндром (диффузором). После этого его помещают во внешний цилиндр.Дефлектор Григоровича

    Дефлектор Григоровича имеет простую конструкцию

к меню ↑

12.2 Дефлектор-флюгер

Дефлектор-флюгер собирают из таких деталей, как:

  • полуцилиндр, служащий барьером для сильного ветра;
  • крышка, преграждающая путь внутрь дымовой трубы различному сору;
  • полотно, совершающее вращения, согласованные с направлением ветра;
  • центральная ось, сообщающаяся с каждым элементом приспособления;
  • подпятник, выполняющий задачу дополнительного фиксатора устройства на дымовом канале.

По сравнению с другими устройствами по выравниванию тяги, дефлектор-флюгер — это усовершенствованное приспособление. Оно функционирует по принципу паруса корабля. Дефлектор-флюгер отличается вращающимся корпусом, который приходит в движение под воздействием ветра.

Дефлектор-флюгер

Дефлектор-флюгер постоянно находится в движении, поэтому легко улучшает тягу

Изготовление дефлектора-флюгера представляет собой следующий процесс:

  1. Из металлических листов вырезают и формируют нижний и верхний цилиндры. К тому, что будет находиться внизу, на гайки и болты приделывают стойки. После этого к конструкции присоединяют верхний цилиндр, для закрепления которого берут хомут. На краях стоек, используя заклёпки, фиксируют обратный конус, тем самым получая основание под флюгер.
  2. От трубы диаметром 1,3 см отрезают фрагмент длиной 12,5 см — опору для флюгера. Один край трубы дополняют резьбой, необходимой для крепления. Внутрь изделия вставляют подшипник, а по бокам приваривают две полосы из стали, наклоняемые так же, как купол. Важно, чтобы пластины не стали препонами для движения конструкции по кругу.Труба с вставленным в неё подшипником

    Чтобы установить подшипник, на трубе необходимо выполнить резьбу

  3. Используя компас, устанавливают розу ветров — прутики из стали, на которых крепятся буквы. Вращающуюся конструкцию прикрывают колпачком, дабы преградить влаге путь в корпус.
  4. На резьбу трубы надевают крышку, изготовленную из стали и по виду напоминающую стрелу. К ней прикрепляют флажок с противовесом.Схема дефлектора-флюгера

    По сути, дефлектор-флюгер — это улучшенный вариант обычного устройства

Видео: флюгер на дымоход своими руками



к меню ↑

12.3 Н-образный дефлектор

По форме Н-образный дефлектор повторяет очертания буквы. Устройство устанавливают особым образом: устье дымового канала стыкуют с патрубком такого же сечения, после чего к нему с правой и левой сторон присоединяют ещё две детали.

Н-образный дефлектор

Н-образный дефлектор — устройство нестандартное, поэтому используется редко

Преимуществами Н-образного дефлектора считают:

  • функционирование устройства без защитного козырька, ведь устье дымовой трубы и так застраховано от попадания посторонних предметов включением в систему горизонтальных деталей;
  • положительное влияние на тягу вне зависимости от того, куда дует ветер.

Н-образный дефлектор монтируют только на дымоходы предприятий или котельных, для работы которых необходимы значительные энергетические ресурсы. Поэтому в домашних условиях изготавливать его нецелесообразно.

к меню ↑

12.4 Дефлектор ЦАГИ

Дымник или дефлектор ЦАГИ состоит из входного патрубка, диффузора, корпуса, зонтиков и крепёжных элементов. Цилиндр устройства может быть как круглым, так и прямоугольным. С целью застраховать дефлектор от сбоев в функционировании, он прикрепляется на расстоянии от 1 до 1,6 метра от кровельного покрытия.

Схема дефлектора ЦАГИ

Дефлектор ЦАГИ оснащается кольцом, которого нет в конструкции дефлектора Григоровича

К достоинствам дефлектора ЦАГИ относятся:

  • страховка оголовка патрубка, выводящего дым, от порчи природными явлениями;
  • оснащение цилиндрическим экраном, предотвращающим появление неправильной тяги даже в канале значительного сечения;
  • возможность при изготовлении устройства воспользоваться более экономным вариантом материала (нержавеющую сталь можно поменять на пластик в месте выхода холодного газа).

Недостатками дефлектора ЦАГИ считаются:

  • незащищённость дымового канала от дождевых капель и снега, что требует оснащения устройства специальным колпаком;
  • сложный монтаж в зимний период, ведь в это время внутренние стенки устройства покрываются слоем льда, способным запечатать проходное сечение;
  • сильная восприимчивость к направлению ветра (из-за абсолютно безветренной погоды или едва ощутимых дуновений дефлектор формирует сопротивление тяге).

Дефлектор ЦАГИ функционирует без проблем, когда дует сильный ветер. Устройство желательно монтировать как можно выше над крышей, потому что это положительно скажется на процессе улучшения тяги.

Дефлектор ЦАГИ

Дефлектор ЦАГИ устроен так, чтобы усиливать тягу при сильном ветре

Дефлектор ЦАГИ создают, выполняя следующие действия:

  1. Проводя расчёты параметров устройства, составляют чертёж. В этом деле опираются на диаметр дымохода (d). Во время проектирования дефлектора пользуются соотношениями размеров: параметр широкого участка диффузора — 1,25 d, диаметр кольцевой части — 2 d, высота кольца — 1,2 d, промежуток от нижней кромки кольца до суженого участка диффузора — d/2, высота диффузора — d/2 + 1,2 d, а ширина зонтика — 1,4 d.Размеры дефлектора ЦАГИ

    Размеры всех частей дефлектора ЦАГИ определяют, опираясь на диаметр дымового канала

  2. Для диффузора, входного патрубка, кольца и зонтика изготавливают картонные лекала. Созданные детали обязательно измеряют, ведь в случае искажения размеров устройство не удастся легко собрать, и оно будет работать неэффективно. Во избежание ошибок параметры шаблонов определяют, основываясь на диаметре дымохода, высоте диффузора и диаметре широкой области диффузора. Лекало для зонтика делают просто — рисуют круг диаметром 1,7 d и две черты радиуса, создавая между ними угол в 30 градусов.
  3. Нарисованные на картоне детали вырезают. На шаблоне зонтика делают дополнительный разрез — убирают лишнюю часть, которая заключена между двумя радиусными линиями.Подготовка шаблона зонта

    Чтобы придать зонту конусообразную форму, из круга полагается вырезать лишнее

  4. Контуры каждого шаблона мелком или грифелем обводят на листе металла, не забывая оставлять 2 лишние сантиметра для образования нахлёста. Элементы дефлектора в развёрнутом состоянии вырезают ножницами по металлу. В дополнение к ним при помощи ножовки создают металлические пластины, которые послужат крепежами для деталей изделия.
  5. Подготовленные детали сгибают, придавая им определённую форму. В зонах соприкосновения кромок проделывают дырочки, необходимые для фиксации изделий заклёпками. Сделанные металлические элементы собирают в единую конструкцию.

Видео: изготовление дефлектора ЦАГИ с подробностями



к меню ↑

12.5 Искрогаситель на дымоход

Устройство, называемое искрогасителем, состоит из следующих деталей:

  • корпус (цилиндрическая труба);
  • колпак (защитная крышка);
  • сетка, гасящая искры.

Самое простое приспособление представляет собой запечатанную вверху трубу с дырочками в стенках.

В установке искрогасителя обычно нуждается печь, камин или котёл, куда загружают твёрдое топливо. Речь идёт о дровах или продуктах переработки древесины.

Искрогаситель на дымоход

Главное отличие искрогасителя — стенки из сетки

Искрогаситель характеризуется следующими достоинствами:

  • оберегает кровлю от возгорания;
  • создаёт барьер для мусора;
  • предохраняет дымоход от проникновения птиц и плетения гнёзд.

К недостаткам устройства относят:

  • гашение искр не на 100%, что особенно выражено при нормальной тяге;
  • закупоривание дырочек сажей, из-за чего выход дыма из трубы затрудняется.

При изготовлении искрогасителя следует руководствоваться важным правилом: размеры ячейки не должны превышать 5 мм. Но делать дырочки устройства крошечными — это тоже неправильно, ведь газ из трубы не сможет вылетать легко.

Искрогаситель создают следующим образом:

  1. Определяют, каков диаметр дымового канала. Ориентируясь на полученный параметр, на картоне прорисовывают контуры каждого элемента приспособления. Шаблоны вырезают, прикладывают к металлическому листу и обводят мелком. Чтобы получить детали искрогасителя, действуют ножницами по металлу.
  2. Из металлических прутков толщиной от 1 до 6 мм делают сетку. Вместо них можно воспользоваться и куском уже изготовленной сетки.Кусок металлической сетки

    Для изготовления искрогасителя можно взять уже готовую металлическую сетку

  3. Взяв сварочный аппарат, на деталях искрогасителя создают швы. Неровности убирают диском болгарки. Каждый элемент фиксируют заклёпками из стали и соединяют в необходимую конструкцию.

Металлическую сетку получится согнуть без усердий, если постучать по ней молотком. Такое необычное действие избавит металл от чрезмерного напряжения и сделает его послушным в плане изменения формы.

Искрогаситель можно совместить с дефлектором. С этой целью к его основанию полагается прикрепить козырёк, вырезанный из металла, определённым образом согнутый и зафиксированный заклёпками. Полученное изделие будет выглядеть как конус, диаметр которого чуть больше размера главной трубы.

Видео: сборка дефлектора-искрогасителя



к меню ↑

13 Расчеты размеров дефлектора

Прежде чем приступить к изготовлению дефлектора на дымоход, необходимо создать рабочий чертеж, в котором будут указаны все размеры устройства. А для этого необходимо выполнить правильный расчёт высоты дефлектора, диаметра входящего патрубка и колпака.

В специальных таблицах содержится информация о размерах приспособлений для стандартных дымоходов.

к меню ↑

13.1 Таблица размеров

Диаметр канала (внутренний), мм dВысота дефлектора, мм НШирина диффузора, мм D
120 145 241
140 167 280
200 241 400
400 481 800
500 600 1000

Если требуется рассчитать размер приспособления для нестандартной дымоходной конструкции, тогда можно воспользоваться общепринятой формулой:

  • Высота дефлектора = 1,6 (1,7)×d.
  • Ширина колпака = 1,7 (1,8)×d;
  • Ширина диффузора = 1,2 (1,3)×d.

d – внутренний диаметр дымоотводного канала.

Важно! Для получения требуемых значений потребуются предварительные замеры внутреннего диаметра дымоотводной трубы.

к меню ↑

14 Монтаж дымника на кровле

Существует два варианта установки дефлектора: присоединение непосредственно к дымовому каналу и монтаж на отрезок трубы, который позже надевается на дымоход. Второй метод считается наилучшим с точки зрения удобства и безопасности, ведь самый хлопотный этап работы выполняется на земле, а не на крыше.

к меню ↑

14.1 Нормы по ГОСТу

Выдержки из действующих нормативных документов, касающихся установки дефлектора на трубу, информируют о следующем:

  • любые насадки на дымовом канале требуется монтировать таким образом, чтобы они не блокировали путь продуктам сгорания топлива;
  • на пологой кровле устье трубы полагается размещать выше ограждений;Монтаж дефлектора на плоской кровле

    Вокруг устья трубы должно быть свободное пространство

  • на кровле со скатами оголовок дымоотвода необходимо располагать над коньком, если пространство между ними составляет менее полутора метров, или на уровне конька, когда промежуток от трубы до самой высокой точки крыши колеблется в пределах трёх метров;
  • дефлектор запрещается монтировать на участке, где из-за соседних построек создаётся аэродинамическая тень;
  • корпус устройства должен хорошо обдуваться независимо от направления ветра;
  • вращающиеся дефлекторы не годятся для дымоходов печей, стоящих в домах, которые построены в местности с холодными зимами;
  • монтаж круглого дефлектора на кирпичный дымоотвод подразумевает использование специальных переходных патрубков.

к меню ↑

14.2 Необходимые инструменты

Чтобы установить дефлектор на дымовом канале, требуется найти некоторые инструменты и крепежи:

  • электрическая дрель;
  • рожковые ключи;
  • резьбовые шпильки;
  • гайки;
  • хомуты;
  • две лестницы (одна — для подъёма на крышу, а другая — для перемещения по кровле).

Кроме этого, для установки устройства на дымоотвод понадобится отрезок трубы. Его диаметр должен немного превышать размер дымового канала.

Источники
  • https://kachestvolife.club/otoplenie/delaem-deflektor-na-dymohod-uvelichivaem-tyagu-spasaemsya-ot-vetra
  • https://banya10.ru/kotly/flyuger-usilitel-tyagi-dymohoda-chertezh.html
  • https://legkovmeste.ru/stroitelstvo-i-remont/otoplenie/deflektor-na-dyimohod-svoimi-rukami.html
  • https://masterok-remonta.ru/sovety-po-stroitelstvu/deflektor-na-dymokhod-svoimi-rukami-chertezhi.html
  • https://uteplitel-minol.ru/remont-i-stroitelstvo/usilitel-tyagi-dymohoda-svoimi-rukami-flyuger-chertezhi.html
  • https://grand-haus.ru/strojka-i-remont/flyuger-deflektor-chertezhi.html
  • https://SdelatBanyu.ru/pechi-i-dymokhody/deflektor.html
[свернуть]

Рассчитайте утепление своего дома

Перейти к расчёту
Adblock
detector
