Что нужно для проектирования вентиляции: порядок составления проекта системы воздухообмена

Содержание

Что нужно для проектирования вентиляции: порядок составления проекта системы воздухообмена

Зачем составлять проект вентиляции?

Проекты вентиляции помогают правильно установить соответствующее оборудование с учетом других коммуникаций и интерьера. При этом расчеты, чертежи, планы и схемы должны составляться с учетом норм, установленных действующим законом РФ.

Только специалист может правильно выполнить проектирование систем вентиляции. Самостоятельное составление документа приводит к непредсказуемым последствиям.

к меню ↑

Общие сведения

Графические условные значки широко используются на всех этапах создания проекта систем вентиляции, отопления и кондиционирования. С их помощью легко передать требуемый объём информации. Они помогают лучше разобраться с проектом, быстрее проанализировать наиболее сложные участки вентиляционной трассы, не загромождают чертёж, делая его более читабельным.

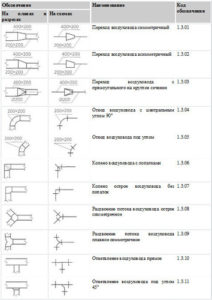

Основные значки, используемые при составлении графической части, подробно описаны в ГОСТ 21.206-93 и ГОСТ 21.205-93. Эти документы не переиздавались несколько десятилетий. За это время появилось много новых элементов, условные обозначения которых не отражены данной нормативной документацией.

Из-за устарелости нормативных данных постоянно возникает неразбериха. Фирмы-производители оборудования придумывают свои буквенные и графические сокращения, чтобы обозначить неизвестные элементы. Это негативно сказывается на скорости проектирования, а также снижает коммуникацию с зарубежными организациями,

Во избежание недоразумений некоммерческое партнёрство инженеров по вентиляции и отоплению создало универсальный документ – СТО НП АВОК 1.05-2006. Он включает условную номенклатуру, используемую для составления современных проектов, не противоречит и не повторяет государственные стандарты, а только их дополняет. Документ предназначен для ручного и компьютерного проектирования. Кроме вышеперечисленных документов используется ГОСТ 21.602-2003.

к меню ↑

Назначение

Если этого не делать, то в замкнутом помещении накапливаются:

    • углекислый газ, являющийся продуктов дыхания человека;
    • угарный газ, исходящий от приборов отопления и печки и представляющий наибольшую угрозу здоровью жильцов; (См. также статью Гофра для вентиляции: особенности.)

Последствия отравления угарным газом

    • неприятные запахи, которые чаще всего исходят из туалета и сопровождают процесс готовки;
    • пыль, болезнетворные микроорганизмы и возможные выделения предметов интерьера.

Воздух с таким составом неприятен и даже опасен для употребления человеческим организмом, что может привести к возникновению множества заболеваний.

Ликвидация сырости. Своевременная и эффективная просушка стен, пола, потолка и предметов мебели позволяет предотвратить появление грибков, плесени и развитие процессов гниения.

Можно выделить два основных варианта реализации вентиляции в частном доме или квартире:

Название Описание
Естественная Осуществляется за счёт перепадов температур и давления снаружи и внутри здания. В этом случае имеет очень большое значение проектировка оптимальных размеров и расположения вентиляционных каналов.
Принудительная Это естественная, которая усиливается за счёт использования вентиляторов, фильтров и обогревающих устройств. Здесь очень важна электрическая схема приточно-вытяжной вентиляции.

Для небольших квартир обычно вполне достаточно естественной системы, вытяжки которой располагаются в туалете ванной и, конечно же, на кухне. А вот для просторного частного дома, имеющего более одного этажа нужна более сложная организация вентиляции с предварительным проектированием. (СМ. также статью Вентиляция крыши: особенности.)

к меню ↑

Особенности

Проектировщики вентиляции имеют дело пусть с «невесомой» будто бы, но с очень капризной субстанцией – воздухом. Если для проработки проекта электрической проводки, водопровода и других коммуникаций увеличение объема здания только повышает количественную сложность работы, то с вентиляцией не так. На площади от 1000 кв. м возникают качественно новые проблемы. Кроме того, необходимо с самого начала проанализировать, где возможно применение естественного хода воздуха, а где нужно помогать ему. В ряде случаев без вентиляторов не обойтись.

Что нужно для проектирования вентиляции: порядок составления проекта системы воздухообмена

Еще один нюанс: требуется учитывать расположение вентиляции. Если здание имеет один этаж – это одна ситуация, а в многоярусных постройках обстановка отличается. Свою специфику имеет подготовка проектов для таких зданий, как:

  • жилые дома;
  • производственные помещения (с разбивкой еще по отраслям);
  • медицинские учреждения;
  • образовательные организации;
  • гостиницы и так далее.

Что нужно для проектирования вентиляции: порядок составления проекта системы воздухообмена

к меню ↑

Определение и характеристики

Проектирование вентиляции — процесс разработки схемы установки оборудования для поддержки необходимого микроклимата. Корректная циркуляция воздушных масс зависит от базовой схемы, выбранной техники и факторов воздействия. Разработка плана вентиляции для сложных объектов затрудняется большим количеством помещений, наличием нескольких этажей и повышенными требованиями.

Важно не допускать ошибок и обеспечить должную производительность установки. Воздухообмен должен создать благоприятные условия для пребывания человека 16-25 градусов. Это залог производительности работы и хорошего здоровья. Основные части вентиляции, которые учитываются при проектировании это:

  • Воздушные трассы;
  • Вентиляторы;
  • Специальное оборудование.

Эффективный воздухообмен необходим для частных домов, жилых зданий, офисов, учреждений и производственных объектов. Точные расчеты помогают реализовать задачу с минимальными вложениями. Это возможность сделать все в срок и соблюдать расчеты объема приточного и вытяжного воздуха. В процессе проектирования систем вентиляции соблюдаются строгие требования:

  • Противопожарные — технические блоки устанавливаются отдельно, дополнительно применяются обратные и огнезащитные клапаны. Требования иные для разных категорий опасности.
  • Санитарные — необходимость поддерживать температуру и уровень влажности. Включает удаление и закачку масс воздуха.
  • Строительные — возможность установки отводов труб по зданию.
  • Эксплуатационные — опция управления с пульта, автономность, раздельный режим работы по помещениям.
  • Архитектурные — разработка плана на начале строительства здания.

Планирование систем обмена массами воздуха начинается с расчета параметра производительность. Имеет значение показатель число смен полного объема среды за 1 час. Расчеты выполняются отдельно по комнатам и после суммируются в единую цифру. В качестве ориентировочного нормативного документа применяется СНиП 41-01-2003. Он указывает в качестве уровня потребления воздуха параметр 60 м3/час для 1 человека в дневное время и 30 м3/час ночью. При проектировании любых систем и для эффективной вентиляции, показатель берется с запасом.

Расчет также зависит от множества других факторов. Проектирование систем вентиляции воздуха учитывает следующие показатели:

  • Назначение и объем (площадь, высота потолков) помещения;
  • Количество человек, пребывающих в нем;
  • Точки притока и вытяжки;
  • Санитарные нормы;
  • Тип производственных процессов;
  • Мощность и давление;
  • Показатели очистки;
  • Способы управления;
  • Характер загрязнения;
  • Требования ТЗ.

Обычно проектирование выполняется на этапе строительства. Так можно рассчитать все детали и создать систему вентиляции с эффективным обменом воздуха. Организованный и управляемый воздухообмен по притоку и забора воздуха делается в согласии с пожеланиями и нуждами заказчика.

Портфолио работ
Портфолио работ
Смотреть
в деталях
выполненные
проекты
заказать
проект
Торговый центрРаботы по проекту

  • Технический заказчик
  • Генеральный подрядчик
  • Проектирование
  • Земляные работы
  • Монолитные работы
  • Монтаж металлоконструкций
  • Устройство кровли и стен
  • Устройство фасадов
  • Монтаж инженерных сетей
  • Отделочные работы

Портфолио работ
Портфолио работ
Смотреть
в деталях
выполненные
проекты
заказать
проект
Торговый центрРаботы по проекту

  • Технический заказчик
  • Генеральный подрядчик
  • Проектирование
  • Земляные работы
  • Монолитные работы
  • Монтаж металлоконструкций
  • Устройство кровли и стен
  • Устройство фасадов
  • Монтаж инженерных сетей
  • Отделочные работы

Портфолио работ
Портфолио работ
Смотреть
в деталях
выполненные
проекты
заказать
проект
ДетскийсадРаботы по проекту

  • Технический заказчик
  • Генеральный подрядчик
  • Проектирование
  • Земляные работы
  • Монолитные работы
  • Монтаж металлоконструкций
  • Устройство кровли и стен
  • Устройство фасадов
  • Монтаж инженерных сетей
  • Отделочные работы



к меню ↑

Преимущества проектирования

Комплексный индивидуальный подход, учитывающий все нюансы помещения (здания). В итоге достигается полное согласование между собой всех разделов инженерных систем, учитываются особенности каждого помещения, которые объединяются в единое целое: дизайн проекта, системы вентиляции, кондиционирования, автоматика, водоснабжение, отопление и канализация, пожарная сигнализация, пожаротушение, теплоснабжение, электроосвещение и прочее...

Проектирование систем вентиляции дает возможность выбрать самое оптимальное место для расположения вентиляционной коммуникации.

Благодаря предварительному проектированию можно заранее продумать грамотное сечение воздуховодов, чтобы организовать правильный воздухообмен.

Проектирование позволяет создать эффективное распределение воздуха в любом помещении.

Заказывая проект, вы можете рассчитывать на то, что мастера в точности рассчитают, сколько материалов понадобится для всей системы, и подберут необходимое оборудование, а вам заблаговременно будет известна стоимость всей работы.

Разработанный проект будет использоваться как основной документ во время монтажа устройств.

Предварительное проектирование позволяет согласовывать с клиентом все этапы будущего процесса работы .

  • Экономическая выгода, предполагающая сокращение финансовых вложений
  • Снижение рисков
  • Экономия времени на реализацию проекта
к меню ↑

Нормы проектирования

Рассмотреть, как именно готовятся проекты вентиляционных систем во всех возможных случаях, не получится. Поэтому важно акцентировать внимание на общие характерные моменты. Принципы закреплены в следующих трех нормативных актах:

  • СНиП;
  • санитарно-эпидемиологические нормативы;
  • СанПиН.

Что нужно для проектирования вентиляции: порядок составления проекта системы воздухообмена
Что нужно для проектирования вентиляции: порядок составления проекта системы воздухообмена
Что нужно для проектирования вентиляции: порядок составления проекта системы воздухообмена

Важно: вентилирующие системы складских комплексов и заводских цехов подчиняются не тем строительным и санитарным правилам, которые нужны для проектирования жилых помещений. Путать эти нормативные акты категорически нельзя. Любой проект должен соответствовать следующим требованиям:

  • чистота воздуха и микроклимата;
  • продолжительная эксплуатация вентиляционного и кондиционирующего оборудования;
  • упрощения ремонта этих систем;
  • ограниченный уровень шума и вибрационной активности (даже для аварийной вентиляции);
  • безопасность в пожарном, санитарном и взрывном отношении.

Что нужно для проектирования вентиляции: порядок составления проекта системы воздухообмена

Запрещается предусматривать в проектах все те материалы и конструкции, а равно их сочетания, которые не допускаются для данного вида построек или для определенной местности. Все материалы и детали, которые должны проходить сертификацию, упоминаются в проектах только вместе с указанием сведений о сертификатах. Минимальное поступление воздуха в расчете на одного человека в комнатах и помещениях с естественным поступлением воздуха должно составлять от 30 куб. м. Для участков, которые по любой причине не проветриваются через окна, этот показатель должен быть минимум вдвое выше.

Кратких обзор отечественной нормативки

Принудительная вентиляция предполагает использование мощного вентиляционного оборудования, поэтому проектирование определяется с учетом зарезервированных мощностей в плане электроснабжения.

Регламентируется вентиляция в комплексе с системами отопления СНиП 41-01-2003. Это становится возможным благодаря предельно значимому влиянию на тепловой баланс объекта капитального строительства, как возводимого, так и на этапе реконструкции.
Проверка работоспособности вентиляции
Дорогое и эффективное оборудование может окупиться всего за три года, но все зависит от расхода воздуха и качества вентиляционной системы

Для возводимых объектов проектирование вентиляционных систем предполагает большое количество технических решений.

Но, это возможно лишь при условии составления планов всех систем, включая отопление, строительство и электроснабжение. В таком случае есть возможность внесения коррективов в параллельно разрабатываемые документы.
Пример вентиляции в погребе
Владельцы частных домов, установившие вентиляцию в погребах без составления проекта, часто жалуются на недостаточную эффективность системы и ее неправильную работу

Проектирование вентиляционной системы должно выполняться с учетом нормативно-правовых актов.

В список обязательных строительных норм и правил входят следующие документы:

  • «Отопление, вентиляция и кондиционирование» – СНиП 41-01-2003;
  • «Строительная климатология» – СНиП 23-01-99;
  • «Защита от шума» – СНиП 23-03-2003;
  •  «Общественные сооружения и здания» – СНиП 2.08.02-89;
  • «Пожарная безопасность» – СНиП 21-01-97;
  • «Дома жилые одноквартирные» – СНиП 31-02-2001;
  • «Производственные здания» – СНиП 31-03-2001;
  • «Здания жилые многоквартирные» – СНиП 31-01-2003;
  • «Общественные здания» – СНиП 31-05-2003;
  • «Складские здания» – СНиП 31-04-2001;
  • «Санитарно-эпидемиологические требования» – СанПиН 2.1.2.1002-00.

А также следует учитывать некоторые государственные стандарты.

В числе которых:

  • «Шум» – ГОСТ 12.1.003-83;
  • «Общие санитарно-гигиенические требования к воздуху рабочей зоны» – ГОСТ 12.1.005-88;
  • «Воздухотехническое оборудование» – ГОСТ 24751-81;
  • «Жилые и общественные здания» – ГОСТ 30494-96.

При разработке проекта также могут учитываться и территориальные акты, к примеру, для столицы это будет Постановление Правительства и Градостроительный кодекс Москвы, Московские городские строительные нормы.
Схема вентиляции в частном доме
Проект вентиляции частного дома с газовым отоплением включает обязательные требования к размещению окна, вытяжного вентиляционного канала, высоты комнаты, отверстия под межкомнатной дверью

Разработка проекта системы вентиляции может производиться не только по российским нормативным документам. В качестве альтернативы подходят и зарубежные стандарты, регулирующие качество воздуха в здании.

Проектирование по зарубежным стандартам

В январе 2003 года вступила в силу Европейская Директива по энергоэффективности помещений 2002/91/ЕС. Законодательный акт распространяется на страны Европейского союза. План действий, принятый в 2006 году, предусматривает повышение энергетической эффективности в строительной сфере.

Для реализации требований на практике разработаны следующие стандарты:

  1. Расчет потребления энергии на отопление, а также охлаждение помещений и другие энергетические характеристики предусмотрены EN ISO 13790.
  2. Исходные значения микроклиматических условий зданий для проектирования и оценки энергоэффективности, включая тепловой комфорт, качество воздуха, акустику и освещение.
  3. Технические требования к вентиляционной системе, прописаные в стандарте EN 13779.
  4. Описание методов расчета энергетических потерь в вентиляционных системах и инфильтрации – EN 15241.
  5. Расчет скорости воздушного потока в помещениях рассмотрен в EN 15242.

Потребление энергии для вентиляционной системы определяется по стандарту EN 13790, рассмотрены основные характеристики помещений с учетом внутренней среды – уровня инфильтрации и кратности вентиляции.

Расчет воздушных потоков для гибридной, механической и пассивной вентиляции описан в стандарте EN 15242.

Стандарт, принятый для расчета потерь в вентиляционной системе и инфильтрации (EN 15241) учитывает характеристики внешней среды, расчет здания, глобальное энергопотребление, тесно связан с EN ISO 13790, в котором описана схема расчета потребления энергии на охлаждение или отопление зданий

Конкретные требования и правила проектирования вентиляционных систем указаны в стандарте EN 13799, документ также включает руководство к проектированию. Его приложения распространяются на системы вытяжной и приточной вентиляции механического типа, но документ не предназначен для жилых помещений.

Для частных домов и квартир предусмотрен стандарт CEN/TR 14788, в котором приведены типовые диапазоны значений, которые носят рекомендательный характер и используются только в том случае, если иные параметры отсутствуют.
Шум вентиляционного устройства
С помощью расчетов системы вентиляции можно минимизировать шум от вентиляционного оборудования, а также избавиться от сквозняков, путем обеспечения допустимой скорости движения воздуха внутри здания

Использование зарубежного опыта при проектировании закономерно, так как в этом случае учитывают более строгие требования к качеству жизни.

к меню ↑

Нормативная документация

Лично убедиться в соответствии проектных материалов установленным требованиям, без сомнения, важно. Но полагается еще пройти согласование в надзорных органах, хотя потребность в такой процедуре есть не всегда. От нее можно отказаться, если производится только реконструкция уже существующей вентиляции без принципиального изменения ее параметров. Обычно практикуется согласование всей проектной документации по строительству или ремонту в виде единого пакета. Отдельно подавать рабочие материалы по проектированию вентиляции на утверждение требуется только при отходе от общих проектных решений.

Что нужно для проектирования вентиляции: порядок составления проекта системы воздухообмена
Что нужно для проектирования вентиляции: порядок составления проекта системы воздухообмена
Что нужно для проектирования вентиляции: порядок составления проекта системы воздухообмена

Если проект представляется на утверждение, он должен иметь строго определенную структуру и набор блоков. Их стандартный перечень является следующим:

  • титульный лист, где приведено название, упомянут инициатор и исполнитель;
  • техническое задание, в котором заказчик излагает все, что считает нужным реализовать, и здесь же описывается, как этого достичь;
  • комплект чертежей в соответствии с требованиями к проектным схемам;
  • поясняющий материал, в котором расписывают, какие вентиляторы поставят, какая будет мощность потока и какой кратности добиваются, как будет организовано управление;
  • набор спецификаций на устанавливаемую аппаратуру;
  • подтверждение согласования указанных материалов с дизайнерами и архитекторами.

Что нужно для проектирования вентиляции: порядок составления проекта системы воздухообмена

Кроме этих материалов, пояснительный блок дополняется расчетами особого рода. В их число входят вычисления масштабов тепловых потерь, приходящихся на ограждающие элементы, и расчет аэродинамических параметров вентиляционного комплекса. Составлять все проектные материалы имеют право только структуры, числящиеся в зарегистрированных СРО. Так, по закону поддерживается постоянный взаимный контроль эффективности работы. Сейчас проектировщики обязаны использовать СП 60.13330.2012, а также выполнять все те нормы, отсылки на которые приведены в этом документе.

Что нужно для проектирования вентиляции: порядок составления проекта системы воздухообмена

Нормативы предусматривают отбор мощности и основных характеристик всех компонентов с учетом кратности обмена воздуха, его потерь. Дополнительно обращают внимание на естественную подкачку за счет негерметичных стен. При анализе показателей обращают внимание только на те сведения, которые сообщаются самими предприятиями, изготавливающими оборудование. Нет смысла переплачивать за взрывозащищенные вентиляционные системы. Все равно они не нужны в жилых помещениях.

Что нужно для проектирования вентиляции: порядок составления проекта системы воздухообмена

к меню ↑

Объекты, требующие грамотного проектирования:

  • Общественно-культурные здания (театры, клубы, музеи, кинозалы...)
  • Административные здания (бизнес-центры, офисы, учреждения образования)
  • Промышленные, производственные и складские здания (заводы, логистические центры, цеха, склады)
  • Серверные, радиостанции, телецентры и другие объекты специального назначения
  • "Чистые помещения"
  • Торговые центры, гипермаркеты и магазины
  • Предприятия индустрии питания (рестораны, кафе, бары, кондитерские...)
  • Жилые здания, элитное жилье, квартиры, коттеджи, загородные дома, пентхаусы, таунхаусы
  • Спортивные учреждения, SPA- и фитнес-центры, плавательные бассейны, бани
  • Санатории, больницы, пансионаты, дома отдыха
  • Автостоянки, автосервисы, АЗС.
к меню ↑

Выбор типа системы вентиляции

Кроме тщательного расчета параметров вентилирующего комплекса, необходимо уделить внимание и отбору его вида. Для этого обращают внимание на следующие особенности:

  • напор воздуха извне;
  • потребность в подогреве притока зимой;
  • необходимая мощность этого прогрева;
  • общая потребность в поступлении и удалении воздуха.

Что нужно для проектирования вентиляции: порядок составления проекта системы воздухообмена

В свою очередь, эти параметры подбираются сообразно величине, целевому назначению, размещению, загруженности обслуживаемых помещений. Естественный тип вентиляции отличается простотой, что привлекает людей в большинстве случаев. Создать его можно без использования специального оборудования, поэтому исключается изначально его поломка. Если даже отключат электричество, система будет освежать воздух в комнатах или рабочих помещениях исправно. Но при этом ее производительность ограничена, а зависимость от внешних условий слишком велика.

Кажущиеся недостатки механической вентиляционной системы для проектировщиков не слишком существенны, если только подходить к делу серьезно. Профессиональный выбор основных компонентов позволяет свести к минимуму риск поломки. А количество опций и гибкая настройка только положительно отражаются на микроклимате помещения. Разобравшись с естественной или искусственной методикой работы, нужно далее сделать выбор, какой будет вентиляция:

  • только обеспечивать поступление воздуха извне;
  • только выбрасывать наружу загрязненный воздух;
  • комбинировать выполнение этих двух задач.

Что нужно для проектирования вентиляции: порядок составления проекта системы воздухообмена

Спешить при принятии такого решения не нужно. Требуется проанализировать целый ряд факторов: как распланировано помещение, сколько людей им пользуются, какая опасность вредных веществ, насколько велико их поступление и так далее. Как приточные, так и комбинированные системы вентиляции в России могут нормально работать только при наличии комплекса подготовки воздуха. Дело в том, что его температура, влажность, химический состав и другие параметры при непосредственном сборе воздуха на улице не всегда идеальны. Когда определены все указанные параметры, требуется принять еще одно решение – как именно будет управляться вентиляционная система.

Что нужно для проектирования вентиляции: порядок составления проекта системы воздухообмена

Если нет особых пожеланий, и просто нужно «сделать хороший микроклимат», необходимо останавливаться на проверенном варианте – приточно-вытяжной конфигурации. Она точно справится со всеми поставленными задачами. Дополнительное преимущество состоит в том, что полностью исключается возникновение перепадов давления между улицей и домом, между отдельными частями здания. А вот сложные очистные системы устанавливать требуется только на производственных и энергетических объектах. В жилых постройках, если только экологическая ситуация не близка к катастрофической, можно обойтись без них.

Что нужно для проектирования вентиляции: порядок составления проекта системы воздухообмена

Приточные системы вентиляции

Главной отличительной особенностью приточной вентиляции является подача в помещения свежего воздуха, который постепенно вытесняет отработанный. Проектирование приточной вентиляции – довольно сложный процесс, которые стоит доверять только специалистам. Современные установки могут быть как наборными, так и моноблочными.
приточная вентиляция

Эта система построена на принципе подачи воздуха извне. В холодное время он согревается, а в тёплое наоборот охлаждается. Часто такую вентиляцию используют для помещений плохо вентилируемых, например, не имеющих окон.

Ещё достоинством является то, что система равномерно распределяет воздух по помещению и у человека не происходит дискомфорта (сравнение с помещениями без вентиляции). Проектирование приточной вентиляции ещё хорошо тем, что управление происходит в автоматическом режиме и почти не шумит. Подходит этот тип для производственных, жилых, торговых, офисных помещений. Недостатком является невозможность вытеснения воздуха.
проект приточной вентиляции

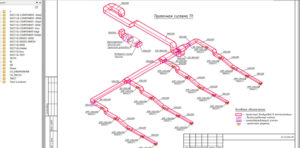

Проект приточной вентиляции

Моноблочные системы выгодно отличаются простотой. Для их монтажа не обязательно обладать специализированными знаниями. Достаточно просто закрепить оборудование на стене, после чего подвести к нему кабель электропитания и соединить с сетью воздуховодов. Но их стоимость значительно выше, чем у наборных, из-за чего их популярность немного снижается.

Основные узлы приточной установки:

  • вентиляторы;
  • калорифер;
  • электроавтоматику, позволяющую контролировать и управлять системой;
  • фильтры.

В некоторых случаях, когда очень важно придать воздуху особенные качества, система может быть дополнительно снабжена оборудованием для охлаждения, нагрева, осушения и увлажнения воздуха, а также дополнительной системой фильтров.

Приточными установками пользуются как на крупных, промышленных объектах, так и в жилых квартирах.

Подробное видео о том, как правильно сделать вентиляцию в частном доме.

Вытяжные системы вентиляции

Принцип их работы полностью отличаются от принципа работы приточных. Вместо того чтобы нагнетать свежий воздух, тем самым вытесняя отработанный, они удаляют отработанный воздух из производственных, жилых и складских помещений, благодаря чему обеспечивается мощный приток свежего воздуха.

Такой услугой, как проектирование вытяжной вентиляции, пользуются руководители крупных промышленных объектов. Если вам нужно удалить из помещения воздух высокой температуры и/или содержащий вредные примеси, то вытяжная вентиляция станет оптимальным решением. Возможен забор воздуха из всего помещения или какого-то конкретного участка.

Эта система призвана обеспечить наиболее эффективный воздухообмен в помещении. Она удаляет вредные вещества и углекислый газ и обеспечивает поступление воздуха извне. Местная вентиляция предназначена для конкретного участка помещения, особенно актуально для промышленных помещений, где очистка воздуха очень важна.
проект вытяжной вентиляции дома
Проект вытяжной вентиляции жилого дома

Существует и общеобменная система – её применение можно часто встретить на производственных предприятиях. Среди достоинств можно выделить, что, несмотря на температуру в помещении, такая система находит и удаляет загрязнённый воздух.

Но в тоже время нет поступления воздуха извне. Только совмещение двух систем даёт положительный результат, гарантирующий своим владельцам чистый воздух в любое время года. Проектирование вытяжной вентиляции применяется также и для жилых помещений.

Впрочем, в квартирах также нередко используют вытяжные системы, хотя и куда меньшей мощности. Обычно их устанавливают в туалетах, ванных комнатах и кухнях, и в быту называют просто вытяжками.
Хотя работа вытяжных установок основываются на принципе естественной циркуляции воздуха, эффект существенно усиливается, благодаря вентиляторам.
вытяжная установка

Для отдельного рабочего места применение такой системы достаточно эффективно и целесообразно. Также её можно встретить в общественных зданиях и на различных заводах. Но как было уже сказано ранее – симбиоз двух систем вентиляции является лучшим вариантом для производственных, промышленных помещений.

Воздухообмен будет в норме и подача воздуха, необходимого для хорошей работоспособности именно в это время года также будет соблюдаться.

Приточно-вытяжные системы

Выше описаны два отдельных типа вентиляции – приточные и вытяжные. Если же объединить их, то получится приточно-вытяжная вентиляция. Да, она наиболее громоздка и сложна в установке. Но при этом именно она является наиболее эффективной, из-за чего проектирование приточно-вытяжной вентиляции пользуется большой популярностью.

С помощью этой системы вы легко можете, как нагнетать в помещение свежий воздух, так и удалять отработанный. За считанные минуты такие системы могут полностью обновить воздух даже в больших производственных помещениях.
большие производственные помещения

Конечно, мощность установки должна быть тщательно сбалансирована – за одну минуту из помещения удаляется такой же объём воздуха, какой поступает – не больше и не меньше. Тогда в помещении не появится ни сквозняк, ни явление, называемое эффектом «хлопающих дверей», при котором двери, оставленные незакрытыми, самостоятельно захлопываются с сильным грохотом.

Если в помещении установлена приточно-вытяжная вентиляция, не обязательно запускать её на полную мощность. Можно включать ни выбор вытяжку или приток. Например, если вы хотите удалить из помещения загрязнённый, тёплый и бедный кислородом воздух, можно включить вытяжную вентиляцию. При этом свежий воздух будет поступать естественным путём.

При включении приточной вентиляции в помещении создается избыточное давление, и отработанный воздух покидает помещение через окна, фрамуги, форточки.

Вентиляция помещения через воздуховоды.

#1062;ена приточной вентиляции от 500 до 100 евро (приблизительные суммы), а вытяжная система имеет приблизительно такие же цены. Приточно-вытяжные системы вентиляции будут стоить от 1000 евро и выше.

к меню ↑

​Техническое задание

Проектирование приточно-вытяжной вентиляции начинается с составления технического задания, в котором необходимо учесть:

  • количество всех комнат;
  • площадь каждого помещения;
  • архитектуру всего здания;
  • функции, выполняемые каждой комнатой;
  • количество и местонахождение всех дополнительных объектов, которые оказывают существенное влияние на движение воздушных масс: санузлы, кондиционеры, печи, камины и другие подобные инженерные конструкции.
к меню ↑

Методы организации воздухообмена в доме

Существуют разные способы обеспечения воздухообмена в жилом здании — от периодического кратковременного открывания дверей и окон до установки многофункциональных систем подготовки и доставки чистого воздуха в каждую комнату.

С точки зрения вентиляции, здоровая и комфортная атмосфера в доме складывается не только благодаря составу воздуха. Важную роль играет его температура, равномерность распределения и подвижность.

Поступление прохладного воздуха может создавать мощный конвекционный поток, который человеком будет восприниматься как неприятный сквозняк. В результате даже при нормальных температурных показателях в комнате будет неуютно.
Вентиляция и проветривание
В старых кирпичных зданиях вентиляцию и проветривание обеспечивали специальные отдушины, оставленные при строительстве жилого объекта

Максимально простой казалась и вентиляционная система на кухне коттеджа из деревянного бруса. Негерметичные дверные проемы и оконные блоки способствовали непрерывной циркуляции воздушных потоков в доме.

Все эти методы и сегодня задействованы в маленьких одноэтажных зданиях. Естественной вентиляции воздуха там вполне достаточно. Но если говорить о больших и просторных частных домах, то без дополнительно установленных центральных кондиционеров и вентиляторов никак не обойтись.

к меню ↑

Основные этапы проектирования

Застройщикам очень важно знать и этот момент, чтобы лучше проконтролировать исполнение своего замысла. На каждом из этапов подготовки проекта требуется почти неизбежно содействие опытных специалистов. Чтобы отобрать их, нужно смотреть на уровень квалификации, проверять присутствие государственных сертификатов и других подтверждений грамотности исполнителя. Начать исполнитель должен с выполнения расчетов, которые покажут требуемые параметры воздухообмена во всех частях объекта. Раньше этого момента подбирать основные компоненты, продумывать схемы не имеет никакого смысла.

Что нужно для проектирования вентиляции: порядок составления проекта системы воздухообмена

Определив ключевые характеристики будущей вентиляции, проектировщики делят ее условно на части. Такой ход помогает обеспечить наивысшую функциональность и добиться безопасности в работе системы. В отдельных секторах могут монтироваться обособленные противопожарные аппараты. Дополнительно при создании схем учитывается, какие опасные ситуации могут возникнуть. На этой стадии проектировщики обязаны продумать, как избежать проникновения загрязненного воздуха из одной части дома или производственного здания в другую.

Что нужно для проектирования вентиляции: порядок составления проекта системы воздухообмена

Только затем приступают к отбору технических средств. Их характеристики анализируют, принимая во внимание техническое задание и выявленную ранее специфику объекта, условий его использования. Далее, наступает очередь формирования трехмерных моделей с использованием современного ПО. Убедившись, что все сделано правильно, модель преобразуют в плоскую схему. В таком виде она становится частью пакета документации, отдаваемого на проверку и регистрацию в государственных органах.

Что нужно для проектирования вентиляции: порядок составления проекта системы воздухообмена

к меню ↑

Распределение воздуха

Вентиляция должна непросто подавать внутрь определенное количество воздуха. Ее цель – это доставка этого воздуха непосредственно туда, где в нем есть необходимость. Во внимание при планировании распределения воздушных масс принимаются такие показатели:

  • суточный режим их применения;
  • годичный цикл использования;
  • поступление тепла;
  • скопления влаги и ненужных компонентов.

Что нужно для проектирования вентиляции: порядок составления проекта системы воздухообмена

Любое помещение, где люди находятся постоянно, заслуживает поступления приточного воздуха. А вот если здание используется для общественных нужд или решения административных задач, примерно половину его можно направлять в соседние помещения и в коридоры. Там, где отмечается повышенная концентрация влаги или выделяется много тепла, требуется вентилировать области конденсации воды на ограждающих элементах. Недопустимо перемещение воздушных масс из участков с повышенным загрязнением в места с менее засоренной атмосферой. Температура, скорость и направление движения воздуха не должны способствовать появлению туманного эффекта, конденсации воды.

Что нужно для проектирования вентиляции: порядок составления проекта системы воздухообмена

к меню ↑

Расчеты

Грамотный расчет приточно-вытяжной вентиляции подразумевает определение таких ее параметров:

  • общий расход воздуха;
  • нормальное давление в системе;
  • мощность подогрева;
  • площадь сечения;
  • величина входного и выходного отверстий;
  • потребление электрической энергии (для механических систем).

Что нужно для проектирования вентиляции: порядок составления проекта системы воздухообмена

Производительность рассчитывается на основе данных о высоте и площади помещений, об использовании каждого участка и о его загруженности. При выборе кратности прохода воздуха через вентиляцию нельзя отклоняться от значений, предписанных СНиП. При необходимости вводятся только поправки на характеристики отопления и на количество присутствующих людей. Для большинства жилых квартир требуется обеспечить поступление 100–500 куб. м воздуха за 60 минут. А если площадь квартиры велика (или нужно проветрить частный дом), этот показатель составит уже 1–2 тыс. куб. м.

к меню ↑

Стоимость разработки

Цена работы зависит от группы факторов. В первую очередь имеет значение сложность задачи, площадь помещения, количество комнат, тип автоматизации. Профессиональное проектирование вентиляции и кондиционирования воздуха помогает грамотно распорядиться временем и деньгами при установке. Это также гарантия эффективной эксплуатации длительное время. Самые частые изъяны неграмотных расчетов:

  • Неподходящий параметр воздуховодов;
  • Низкий или высокий объем подачи (сквозняки);
  • Некорректная установка вентузлов;
  • Плохое качество монтажа.

Строительная компания «Инновационные Конструкции» выполняет процесс проектирования установок кондиционирования воздуха, а также вытяжной и приточной вентиляции. Стоимость зависит от уровня сложности работ, ТЗ и сроков реализации. Все цены указаны в рублях за 1 квадратный метр.

Тип проекта Площадь, м2
100-300 300-800 1000-1500 Более 2000
Естественная от 130 130 120 120
С механическим
побуждением
150 150 130 130
С дополнительными
функциями
180 180 160 160
Местное
кондиционирование
90 88 85 83
Промышленное
кондиционирование
190 190 175 175
Комплексная
установка
500 500 380 320

Точная стоимость устанавливается путем составления сметы. Наличие дополнительных функций в виде удаления дыма, увлажнения или осушения воздуха, регулирование температуры, также могут повысить итоговую цену.

к меню ↑

Классификация условных обозначений

Рабочий чертёж вентиляции включает буквенные/графические сокращения для основных элементов. Неважно, проектируется система проветривания для небольшой квартиры или огромного производственного помещения, везде используется одинаковая система знаков

к меню ↑

Буквенные

Буквенные сокращения названий элементов прописаны в ГОСТ 21.602-2003:

  • П – приточная вентсистема с искусственным побуждением.
  • В – вытяжная с механической тягой.
  • У – завеса воздушная.
  • А – устройства отопления
  • ПЕ – приточка с естественным побуждением.
  • ВЕ – вытяжная вентсистема с естественной тягой.
  • ЛП – люки для замера основных характеристик воздушной массы.
  • ЛВ – технологические отверстия для чистки внутренней поверхности воздуховода.
  • Буквенное и числовое обозначение воздуховодов представлено в ГОСТ 21.205.
  • Отметки высот на аксонометрических схемах систем воздухообмена обозначаются цифрами, вписанными в прямоугольник.
  • Размер сечения воздуховода указывается в миллиметрах.
  • Уклон вентиляционных шахт, если такой предусмотрен проектом, обозначается знаком «Ð». Угол указывает направление уклона, а цифра после знака - его числовое значение.
к меню ↑

Графические

Основной объём информации подаётся в графическом виде, это позволяет быстро, общедоступно и безошибочно описать вентсистему.

Основные элементы системы: воздуховоды, решётки, воздухораспределители, местная система забора отработанного воздуха обозначаются согласно таблице 3 ГОСТ 21.205:

  • Вентиляторы, расположенные на крыше, обозначаются с помощью упрощённой штрихпунктирной линии. Если на кровле установлены сложные вентиляционные или охладительные установки, то рисуется отдельный план.
  • Если воздуховоды проложены многоярусно, то в пределах одного плана разрешается их условное обозначение один под другим.
  • Вся дополнительная информация: расчётная температура, кратность воздухообмена, наружные микроклиматические параметры указываются в таблице. Она может располагаться на общем чертеже или отдельной вкладке.

Что нужно для проектирования вентиляции: порядок составления проекта системы воздухообмена
Таб. 1 Воздуховоды

Таблица содержит условные обозначения на планах, разрезах и схемах прямоугольных и круглых воздуховодов.

Что нужно для проектирования вентиляции: порядок составления проекта системы воздухообмена
Таб. 2 Шахтовые воздуховоды

Таблица показывает обозначения воздуховодов, проходящих через шахты.

Что нужно для проектирования вентиляции: порядок составления проекта системы воздухообмена
Таб. 3 Фитинги прямоугольного сечения

Элементы соединения различных системы вентилирования. Согласно требованиям, прописанным в нормативной документации, рекомендуется использовать для монтажных проектов.

Что нужно для проектирования вентиляции: порядок составления проекта системы воздухообмена
Таб. 4 Фитинги круглого сечения

То же самое, что и в таблице 3, но с элементами круглого сечения.

Что нужно для проектирования вентиляции: порядок составления проекта системы воздухообмена
Таб. 5 Вытяжные и приточные устройства

Решётки и воздухораспределительные устройства для общеобменной/локальной вентсистемы.

Что нужно для проектирования вентиляции: порядок составления проекта системы воздухообмена
Таб. 6 Элементы систем вентиляции

Указаны прямой и обратный клапан, дроссель клапана, дверки для обслуживания калорифера, замены фильтров, клапан аварийный огнезадерживающий и ряд других элементов.

У каждого графического элемента есть свой код, он написан в крайнем левом столбце. Первые две цифры - номер таблицы, вторые две - порядковый номер по списку.

к меню ↑

Составление проекта

Графически оформленный проект приточно-вытяжной вентиляции

Проектирование можно выполнить своими руками или позволить это сделать специалистам. В любом случае стоит ознакомиться с основными принципами выполнения такой задачи.

Совет: рекомендуется осуществить проект системы вентиляции ещё до начала строительства дома.
Это позволит вам добиться большей эффективности и вписать вентиляционные каналы в дизайн помещений, что будет выглядеть более эстетично, чем их маскировка в уже возведённом здании.

к меню ↑

Техническое задание

Проектирование приточно-вытяжной вентиляции начинается с составления технического задания, в котором необходимо учесть:

  • количество всех комнат;
  • площадь каждого помещения;
  • архитектуру всего здания;
  • функции, выполняемые каждой комнатой;
  • количество и местонахождение всех дополнительных объектов, которые оказывают существенное влияние на движение воздушных масс: санузлы, кондиционеры, печи, камины и другие подобные инженерные конструкции.
к меню ↑

Проведение расчётов

Теперь давайте рассмотрим, как рассчитать приточно-вытяжную вентиляцию. Для этого нам понадобиться найти приемлемую мощность системы, измеряемую пропускаемым через неё количеством кубометров воздуха в час, для каждого помещения в отдельности и всего здания в целом.

Зависит же данный показатель от двух следующих параметров:

Кратность воздухообмена отдельно взятой комнаты. Эта величина не имеет размерности и определяет интенсивность замены воздушных масс в зависимости от функционального назначения помещения. Так, например, для жилых зон она равна 1, но не менее 30 м3/ч на одного человека, а для более загрязняемых санузлов и кухонь – 1,5, но не менее 60 м3/ч. Таким образом, расчет приточно-вытяжной вентиляции выполняется по формуле:

L – требуемый мощностной показатель, n – нормированная кратность воздухообмена, V – объём комнаты.

Для примера возьмём гостиную площадью 6 на 4 м и высотой потолков 2,5 м: 1×60=60 м3/ч.

Гостиная комната площадью 24 м2

Максимальное количество одновременно находящихся человек. От того, сколько людей может собраться в помещении, также зависит проектирование вентиляции, и инструкция нахождения такой зависимость выглядит следующим образом:

L – требуемый мощностной показатель, N – наибольшее количество людей, которые могут одновременно располагаться в помещении, LN – нормированное потреблении воздуха одним человеком в зависимости от функциональности комнаты. Согласно СНиПу последний параметр может принимать такие значения:

Вид помещения Нормативное потребление воздуха в проветриваемой зоне Нормативное потребление воздуха в непроветриваемой зоне
Производственное 30 60
Муниципальное 40 60
Жилое 30 60

То есть, если взять проветриваемую гостиную в доме, где проживает 3 человека, то получим: 3×30=90 м3/ч. Так как это значение превышает, то которое мы вывели в предыдущем примере, используя кратность воздухообмена, то его и берём за основное для дальнейших расчётов.

Проведя все необходимые вычисления, обычно выходит, что:

Для квартир многоэтажных домов необходима вентиляция мощностью от 100 до 500 м3/ч.

Вытяжное отверстие в квартире

Для частных домов – от 1000 до 2500 м3/ч.

Приточно-вытяжная вентиляция загородного коттеджа

Для производственных зданий – от 1000 до 15000 м3/ч. Расчет вытяжной вентиляции производственных помещений является наиболее сложным и ёмким.

к меню ↑

Актуальность эффективной системы вентиляции

Система вентиляции решает сразу несколько задач.

  1. Очистка воздуха от пыли, дыма, пара и иных загрязнений.
  2. Обеспечение притока свежего, насыщенного кислородом воздуха. Удаление излишков углекислого газа, вырабатываемого в ходе жизнедеятельности человека.
  3. Устранение опасных положительно заряженных ионов, которые концентрируются в помещениях в процессе работы бытовой техники, радиаторов отопления, электронных приборов, оборудования.
  4. Постоянная воздушная циркуляция, стабильный и оптимальный воздухообмен.

Со всеми задачами справляется только такая вентиляция, проектирование которой было доверено опытным специалистам. Именно поэтому мы настоятельно рекомендуем доверять профессионалам, а не пытаться самостоятельно разрабатывать и монтировать сложную инженерную систему.

к меню ↑

Обозначение элементов систем вентиляции и кондиционирования

Каждый начинающий проектировщик задавался вопросом: как на чертеже обозначаются гибкие вставки или обратный клапан, или еще что-то. Так вот, как же обозначаются элементы систем вентиляции и кондиционирования на чертежах? Тут нам на помощь приходит ГОСТ 21.205-93, ГОСТ 21.602-2003.

к меню ↑

Фитинги

К фитингам относятся все колена, тройники, муфты, крестовины и другие соединительные элементы. Как и воздуховоды они бывают круглой формы и прямоугольной.

Что нужно для проектирования вентиляции: порядок составления проекта системы воздухообмена

Что нужно для проектирования вентиляции: порядок составления проекта системы воздухообмена

Трубопроводы

К трубопроводам систем вентиляции относятся теплопроводы и холодопроводы, подводящиеся к приточным установкам, прецизионным кондиционерам или другим элементам системы вентиляции. Мы выбрали условные обозначения трубопроводов на чертежах для систем вентиляции и кондиционирования. Если вам нужно обозначить трубопроводы отопительные, ищите их все в том же ГОСТе.

Что нужно для проектирования вентиляции: порядок составления проекта системы воздухообмена

Что нужно для проектирования вентиляции: порядок составления проекта системы воздухообмена

Теплопроводы на чертежах

Что нужно для проектирования вентиляции: порядок составления проекта системы воздухообмена

Элементы систем вентиляции

К этой категории можно отнести  любой клапан, лючек или что-то еще.

Что нужно для проектирования вентиляции: порядок составления проекта системы воздухообмена

Что нужно для проектирования вентиляции: порядок составления проекта системы воздухообмена

Что нужно для проектирования вентиляции: порядок составления проекта системы воздухообмена

Вентиляторы

Вентиляторы входят в группу элементов, но мы их выделили отдельно, чтобы было проще искать.

Что нужно для проектирования вентиляции: порядок составления проекта системы воздухообмена

Хладильная техника, кондиционеры и приточные установки

Здесь представлены графические обозначения сплит-систем, фанкойлов, чиллеров, конденсаторов, испарителей и других частей системы.

Что нужно для проектирования вентиляции: порядок составления проекта системы воздухообмена

к меню ↑

Монтаж вентиляции

Для монтажа стоит найти фирму, имеющую огромный опыт в этой области. От правильной работы зависит срок службы всей установленной системы. Чем качественнее произведена установка и монтаж, тем меньше проблем у вас будет в будущем. Проектирование и монтаж вентиляции, а точнее именно монтаж можно условно разделить на несколько этапов.

Перечислим их:

  • подготовительный этап. Здесь производится пробивка отверстий, подготовка вентиляционной камеры и основания для самого оборудования;
  • разводка сетей, установка клапанов огнеупорных, прокладка воздуховодов;
  • непосредственно сам монтаж системы;
  • размещение вентиляционных решёток и устройств для воздухораспределения;
  • размещение автоматики;
  • запуск системы и проверка работы.
    монтаж вентиляции
к меню ↑

Подведем итоги

Грамотное оформление чертежа, согласно действующим нормам, требует специфических знаний, так как неточности приводят к ошибкам при монтаже и, как следствие, выходе из строя всей системы.

Что нужно для проектирования вентиляции: порядок составления проекта системы воздухообмена

[spoiler title="Источники"]

  • https://r507.ru/services/proektirovanie-ventilyatsii/
  • https://m-e-g-a.ru/ventilyatsiya/graficheskie-uslovnye-oboznacheniya-ventilyatsii-na-chertezhah
  • https://dvor-decor.ru/ventilyacziya/proektirovanie-vytyazhnoj-ventilyaczii
  • https://stroy-podskazka.ru/ventilyaciya/proektirovanie/
  • https://iconstr.ru/uslugi/proektirovanie-zdaniy-i-soorujeniy/proektirovanie-inzhenernyix-setej/proektirovanie-ventilyaczii.html
  • https://www.AirClimat.ru/Proektirovanie-ventilyatsii.htm
  • https://sovet-ingenera.com/vent/raschety/chto-nuzhno-dlya-proektirovaniya-ventilyatsii.html
  • https://Proekt-sam.ru/proektsistem/proektirovanie-pritochnoi-vytyazhoi-ventilyacii.html
  • https://sovet-ingenera.com/vent/raschety/sxema-ventilyacii-v-chastnom-dome.html
  • https://siltura.ru/uslugi/proektnye-raboty/proektirovanie-ventilyatsii/
  • https://sargorstroy.ru/chertezh-2/kak-oboznachaetsya-ventilyaciya-na-chertezhe-uslovnye-oboznacheniya-ventilyacii-na-chertezhax.html
  • https://Proekt-sam.ru/proektsistem/proektirovanie-i-montazh-ventilyacii-doma.html

[/spoiler]


Вверх
Вверх
