Центраторы для сварки труб: разновидности, цены и принцип работы

Содержание

  1. Из чего состоит и как работает устройство
  2. Модели и цены
  3. Виды
  4. Наружные и внутренние
    1. Наружный центратор
    2. Внутренний центратор
    3. Чертежи устройства
  5. Особенности внешних центраторов
  6. Механизмы с магнитами
  7. Итог
  8. Центратор для труб: обзор, характеристики, применение :
    1. Центраторы. Особенности и применение
    2. Устройство, конструкция приспособления
    3. Основные разновидности центраторов
    4. Наружные
    5. Звенный
    6. Гидрофицированный центратор
    7. Цепные центраторы
    8. Эксцентриковый центратор
    9. Особенности внутренних центраторов
    10. Прочие виды
  9. Советы и рекомендации
  10. Центраторы по способу крепления на трубе
    1. Видео инструкция по использованию центратора-струбцины
  11. Место размещения
    1. Наружные
    2. Внутренние
  12. Характеристики отдельных модификаций
  13. Порядок монтажа на трубу
    1. Установка внутреннего центратора
    2. Установка наружного центратора
  14. Технические характеристики
    1. Видео пример сборки центратора своими руками
  15. Другие устройства для крепления труб при их сварке
  16. Последствия неправильной сварки
  17. Тиски в домашних условиях: делаем сами
  18. Достоинства и недостатки
  19. Назначение
    1. Преимущества использования
  20. Эффективный способ сделать сварной шов ровным и герметичным
    1. Особенности функционирования
    2. Основные разновидности

1 Из чего состоит и как работает устройство

Устройство представляют собой механизм, который состоит из упорных элементов и устройств, поддерживающих трубы в неподвижном состоянии во время сварки. Примерная схема устройства представлена на рисунке.

Преимущества использования состоят в следующем:

  • позволяют точно сварить трубы, что снижает риск их разрыва и обеспечивает длительный срок службы трубопровода;
  • это мобильные механизмы, которые можно легко переносить для сварки труб в разных местах;
  • в основном они доступны по цене;
  • они многофукнциональны, поскольку позволяют работать с разными типами труб (стальные, ППУ и др.);
  • они осуществляют соединение труб практически любых диаметров. В особенности они нужны для работ по монтажу магистральных трубопроводов для транспортировки воды, нефти или газа. Даже небольшие отклонения в этих системах чреваты серьезными последствиями.

к меню ↑

2 Модели и цены

Обзор цен на некоторые модели представлен в таблице ниже.

Название Цена в рублях
центратор звенный наружный ЦЗН-41
1500
центратор звенный наружный гидравлический ЦЗНГ-421
5000
центратор внутренний ЦВ 32
310 000
центратор внутренний гидравлический ЦВ 42
355 000
наружный унифицированный ЦНУ 114
2 200

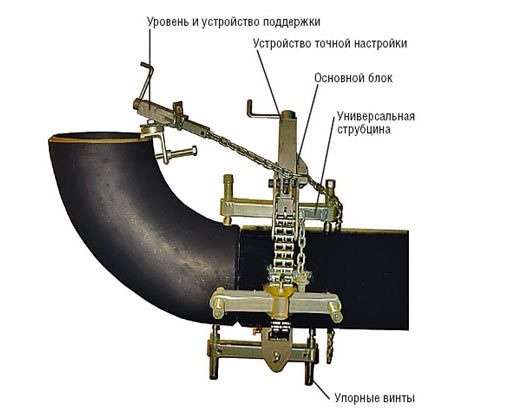

центратор цепной с двумя упорными винтами «Double Jackscrew Chain Clamp»
150 000

Разбег цен объясняется несколькими причинами:

  • Назначение устройства – профессиональное стоит на порядок дороже бытового.
  • Конструктивные особенности (наличие или отсутствие гидропривода).
  • Бренд производителя.

ЭТО ИНТЕРЕСНО. Для бытовых целей вполне можно сделать центратор труб и своими руками. Для него понадобятся подручные средства и инструменты, которые нетрудно достать. К тому же этот вариант обойдется гораздо дешевле покупного.

к меню ↑

3 Виды

Разделение по видам основывается на разных признаках:

  1. по особенностям расположения центраторов относительно свариваемых труб – внутренние и наружные;
  2. по способу крепления на трубе во время ее сварки – цепные, эксцентриковые, арочного типа, струбционные и звеньевые (многозвенные);
  3. наконец, по сферам применения центраторы можно условно разделить на бытовые и профессиональные. В первом случае они зачастую работают в ручном режиме, небольшие по размерам и применяются в прокладке домашнего водопровода (например, на даче). Во втором – речь идет о сложных, дорогих механизмах, обеспечивающих прокладку магистральных трубопроводов любых диаметров и практически в любых климатических условиях.

к меню ↑

4 Наружные и внутренние

Устройства могут применяться при сварке труб практически любых диаметров. Если габариты небольшие (обычно от 20 до 2000 мм), то устройство крепится вокруг трубы, и тогда речь идет о наружном центраторе.

к меню ↑

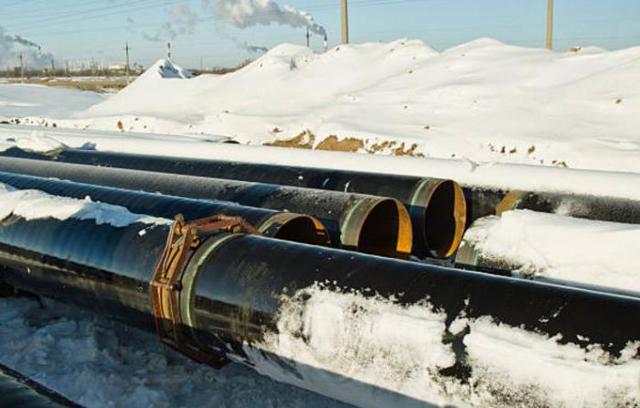

4.1 Наружный центратор

По сути это зажим для труб, который обхватывает их поверхности и обеспечивает неподвижное положение во время проведения монтажных и сварных работ.

Пример использования этого оборудования в работе можно посмотреть здесь.

Наружные центраторы для сварки труб по сравнению с внутренними имеют свои неоспоримые преимущества:

  1. они легкие и обладают небольшими габаритами, поэтому их можно легко перемещать в любые места;
  2. позволяют работать при любых погодных условиях (от -60 до +60 градусов по Цельсию);
  3. обеспечивают качественную сварку не только 2 труб, но и целых водопроводов;
  4. монтируется на трубы и демонтируется с них легко и быстро.

Единственным существенным недостатком такого устройства является то, что сварочные работы приходится вести с небольшими перерывами – сначала шов делается на свободной поверхности, затем устройство передвигается и делается новый шок и так далее.

к меню ↑

4.2 Внутренний центратор

Если же требуется сделать сварку труб больших диаметров (как правило, более 2000 мм), то в работе используются внутренние трубные центраторы, которые крепятся не поверх них, а ставятся прямо внутрь, плотно упираясь в поверхность.

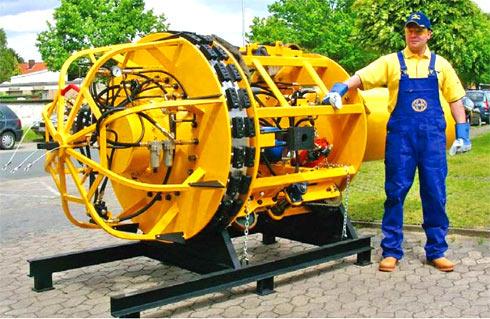

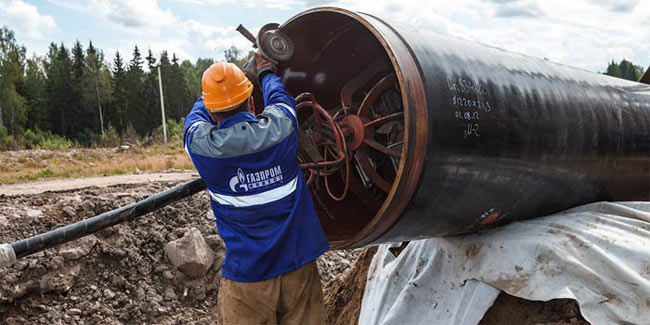

Расположение внутреннего трубного центратора выглядит следующим образом.

Поскольку такое оборудование предназначено для монтажа широких трубопроводов, то и его габариты весьма большие. Соответственно, транспортировать внутренние устройство можно только на транспорте.

Однако у них есть и свое неоспоримое преимущество в сравнении с наружными – поскольку они устанавливаются внутрь трубы, то сварочные работы могут вестись беспрерывно.

Монтажные работы всегда осуществляются с использованием дополнительного подъемного оборудования, как показано на видео.

Стандартная комплектация оборудования представлена следующими элементами:

  • штангу;
  • жимы для труб;
  • кабель;
  • манометр для контроля давления;
  • электроприводный насос;
  • фары.

ОБРАТИТЕ ВНИМАНИЕ. Для сварки обязательно нужен приток свежего воздуха, который охлаждает внутренние поверхности, тем самым предотвращая их сильный перегрев. Обеспечить этот процесс помогают специальные вентиляторы. Обычно они не включается в вариант базовой поставки заказываются дополнительно по желанию покупателя.

ЭТО ИНТЕРЕСНО. Внутренние центраторы для произведения сварочных работ не всегда используются в работе труб больших диаметров. Они эффективны и при монтаже небольших (до 500 мм в диаметре) труб, поскольку обеспечивают их точный монтаж друг с другом. Упор в этом случае достигается не за счет гидравлики, а благодаря обычным пружинам, как показано на рисунке ниже. Привод в этом случае работает вручную за счет поворота рукоятки.

Принцип работы механизма основан на гидравлическом домкрате (показан на рисунке мелким и крупным планом), который приводится в движение за счет электричества, поэтому его часто называют электрогидравлический центратор труб.

Это устройство выполняет две важные функции:

  • Обеспечивает максимальный упор для предотвращения колебаний трубы по время сварочных работ.
  • Устраняет прогиб монтируемой трубы, который может произойти в результате опускания грунта или из-за тяжести самой трубы.

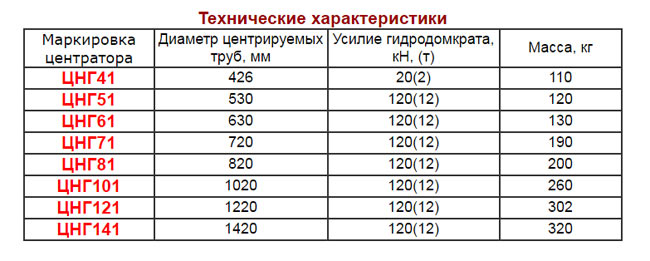

Важнейшая техническая характеристика устройства – диаметр центрируемых труб, от которого зависит и масса самого центратора. Эти данные приведены в таблице ниже.

к меню ↑

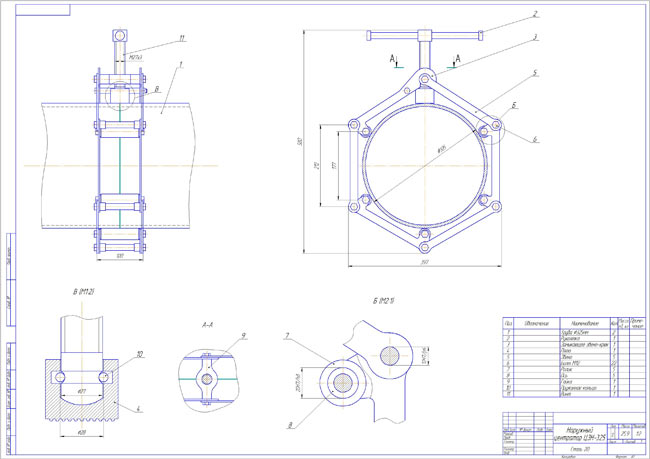

4.3 Чертежи устройства

к меню ↑

5 Особенности внешних центраторов

Внешний центратор визуально напоминает крупный зажим, который особым образом захватывает обрабатываемые трубы и держит их в заданном положении. Такое устройство отличается удобством установки и простотой эксплуатации от аналогов, которые запускаются во внутреннюю полость трубы.

Кроме того, центраторы, устанавливаемые снаружи, могут не только фиксировать два конца трубы. В круг задач данных приспособлений входит также выпрямление края трубы, если тот из идеально круглого по какой-то причине приобрел форму эллипса. Это очень важная задача – если ее не решить, о хорошем качестве сварного шва можно будет даже не думать.

центратор для труб малого диаметра

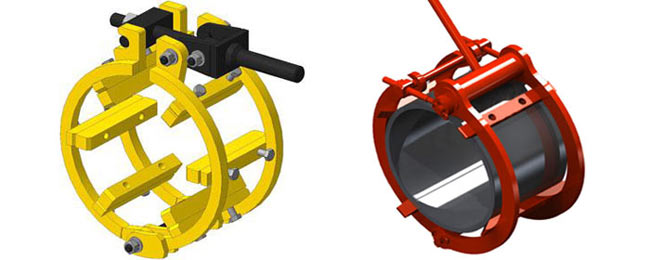

Наружные центраторы для сварки труб имеют несколько видов, в зависимости от толщины стенок свариваемых элементов и их диаметров:

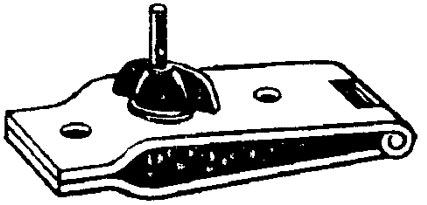

  1. Звенные. Это один из простейших видов центраторов. При внешнем осмотре данные устройства выглядят как многогранник, внутри которого находятся кольца-звенья. Длина звеньев варьируется в зависимости от размера обрабатываемых объектов, а количество определяется диаметром трубы. Такие устройства используются для соединения труб диаметром от 50 до 1500 мм – отличный центратор для труб малого диаметра.

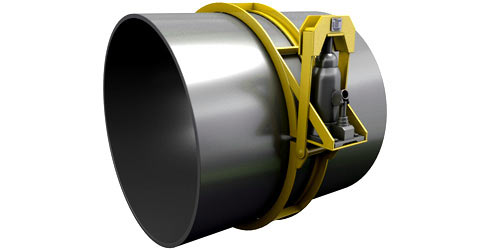

  2. Гидрофицированные звенные. Такие приспособления являются улучшенной версией предыдущих. Основное отличие заключается в способе фиксации, которая осуществляется не вручную, а при помощи домкрата. В результате сила стяжки получается выше, что напрямую улучшает качество работы. Данные центраторы подходят для обработки труб диаметром от 720 мм до 1620 мм.
  3. Модифицированные звенные гидрофицированные. Еще более доработанная версия центратора. Основным применением данных устройств является выравнивание краев труб, имеющих форму неправильного эллипса. Наружный центратор для труб может управляться пневматическим или электрическим домкратом. Допустимый диаметр свариваемых при помощи такого приспособления труб может варьироваться в пределах от 90 до 1000 мм.
  4. Эксцентриковые. Данная категория устройств рассчитана на соединение труб, имеющих большое сечение. Основным рабочим элементом эксцентриковых центраторов являются две металлических дуги. Если в звенных устройствах для фиксации используются крюки, то дуги в эксцентриковых приспособлениях стягиваются при помощи специальной регулировочной перемычки, что делает их более универсальными (правда, и более дорогостоящими).

к меню ↑

6 Механизмы с магнитами

Выпускают для сварочных работ устройства с магнитами. Примером можно назвать различные угольники. Основное предназначение – правильное расположение листового материала при их соединении.

Механизмы с постоянным или электрическим магнитом выпускают в виде угольник и некоторых других распространенных форм. За счет воздействия магнита обеспечивается надежная фиксация заготовок относительно друг друга. При этом после завершения работы можно быстро снять конструкцию.

Сегодня при создании фиксаторов могут использовать различные магниты, как постоянные, так и электрические. Последние менее практичны, но обеспечивают оказание большего усилия на заготовки.

к меню ↑

7 Итог

Исходя из всего вышесказанного, можно подвести итог, что использование внутренних центраторов для сваривания труб делает процесс организованным и качественным, что немаловажно такой сфере деятельности как строительство.

Благодаря правильному выбору данного изделия и применения всех рекомендаций, результат получится прочным и надежным, что увеличит во времени эффективную эксплуатацию трубопровода.

к меню ↑

8 Центратор для труб: обзор, характеристики, применение :

При работах по укладке труб главная задача – получить сварной шов идеального качества. Чтобы облегчить этот процесс и повысить качество выполнения, разработаны и используются центраторы для труб.

На глаз очень трудно соединить два элемента. Это устройство применяется специалистами, которые работают на прокладке магистральных и местных трубопроводов.

Но центратор также будет полезен и домашним мастерам, которые сталкиваются с необходимостью сварочных работ.

Кроме своей непосредственной задачи, данные приспособления могут решать и еще одну не менее важную проблему. Так, центратор для труб способен обеспечить максимально точное соединение кромок двух элементов, не только перед сварочными работами, но и во время самого процесса. Это значительно ускоряет и упрощает работу.

к меню ↑

8.1 Центраторы. Особенности и применение

Работу над укладкой надежного трубопровода, начинают не с качественных и профессиональных сварочных работ, как многие думают. Каким бы квалифицированным не был сварщик, без подготовительных мероприятий получить хорошие результаты невозможно. Необходимо перед сваркой отрегулировать соосность двух труб.

Центраторы для труб виды
Особенно важно в процессе сварки обеспечить точность проведения стыковки двух цилиндрических магистральных изделий, используемых в газовых транспортных системах, при перекачке нефтепродуктов, а также для транспортировки химических и прочих опасных для человека веществ. В данном случае, приспособления, позволяющие получить безупречное качество соединения, – это не приятное дополнение, а необходимость.

Диапазон размеров данных инструментов весьма обширный. Центраторы для сварки труб, в зависимости от типа и габаритных размеров, предназначены для работы с изделиями диаметром от 25 до 1600 миллиметров. Отдельные инструменты могут соединять и более внушительные конструкции. Диаметр таких изделий может достигать 2 м.

Любое приспособление для сварки труб позволяет избежать еще одной важной проблемы. За счет жесткого обхвата корпуса, устройство способно предотвратить ненужные, в процессе сварочных работ, движения элемента. Если этим пренебречь, то в будущем, даже при приложении минимальных нагрузок, шов рискует лопнуть.

к меню ↑

8.2 Устройство, конструкция приспособления

Центратор для труб представляет собой механизм, состоящий из упорных элементов, а также компонентов, поддерживающих соединяемые детали в неподвижном состоянии. Последние зажимаются универсальной струбциной. А при помощи точной настройки и контроля уровня, настраивается их соединение.

к меню ↑

8.3 Основные разновидности центраторов

Все механизмы, которые сегодня представлены в продаже, можно разделить на две категории. Это внутренние центраторы и наружные.

Центраторы для труб виды
Оборудование наружного типа имеет обозначение «ЦН». Эти системы предназначены для монтажа на внешней стороне сочленяемых элементов. Вне зависимости от габаритных размеров, они просты в эксплуатации, легко монтируются на трубу и позволяют осуществить центровку максимально быстро и эффективно. Наружные устройства – это широкий печень центраторов. Выделяют эксцентриковые, звенные, гидравлические и другие конфигурации.

Внутренний центратор для труб, имеет обозначение «ЦВ». Представляет собой гидравлическую установку. Оборудование такого типа распирает края соединяемых труб изнутри, сдвигая среды друг к другу. Преимуществом является возможность использования инструмента для изделий разных диаметров.

к меню ↑

8.4 Наружные

Центратор наружный для труб представляет собой зажим большого размера. Последний, посредством охвата цилиндра, прочно держит соединяемые детали в зафиксированном, соосном положении. Если сравнить наружные приспособления с внутренними, то первые более простые в установке и эксплуатации.

Центраторы для труб виды
Еще одна важная особенность механизмов данного вида – это возможность выправления кромок, которые имеют неправильную округлую форму (подобие эллипса). Если не устранить этот дефект перед сваркой, то качество будущего шва будет под большим вопросом. В данном случае значительно ухудшается прочность изделия. В зависимости от характеристик трубы (толщины ее стенки и наружного диаметра), центраторы делятся еще на несколько видов. Каждый из них мы рассмотрим ниже.

к меню ↑

8.5 Звенный

Наиболее простым по устройству считается именно такой центратор. Приспособление представляет собой многогранную конструкцию с несколькими звеньями. В зависимости от размера соединяемых труб, звенья могут иметь одинаковую или разную длину. Число звеньев зависит от наружного диаметра детали.

Центраторы для труб виды
Это оборудование широко используются для труб от 50 до 1500 миллиметров в диаметре. Приспособление закрепляют на поверхности при помощи специальных прижимов.

к меню ↑

8.6 Гидрофицированный центратор

Это модификация стандартного звенного оборудования. Отличия в том, что они затягиваются после установки на деталь не вручную, а с применением домкрата. За счет этого улучшается стыковка труб. Механизм с большим усилием обжимает цилиндр, что самым лучшим образом сказывается на качестве сварного шва. Устройство предназначено для работы с диаметрами от 720 до 1620 миллиметров.

к меню ↑

8.7 Цепные центраторы

Эта модификация применяется для устранения эллипсности труб. Здесь предполагается применение домкрата электрического либо пневматического механизма.

Эта группа цепных устройств объединяет в себе несколько видов приспособлений, которые работают за счет затягивания цепи вокруг соединяемых труб. Среди преимуществ можно выделить универсальность.

Рабочие диаметры – от 90 до 1000 миллиметров.

к меню ↑

8.8 Эксцентриковый центратор

Такие центраторы для сварки труб, используются с изделиями больших диаметров. В основе устройства лежат две дуги из стали. В отличие от звенного механизма, где элементы фиксируются при помощи специальных крюков, здесь в процессе настройки под конкретную трубу они стягиваются. Делается это при помощи регулировочной перемычки.

Центраторы для труб виды
Нужно отметить, что центраторы с эксцентриком могут применяться для работы с трубами разного диаметра. Можно соединять изделия разной длины. Это очень удобно. Но эти механизмы более дорогостоящие.

к меню ↑

8.9 Особенности внутренних центраторов

Данный тип приспособлений устроен сложнее, чем наружные системы. В этом случае на стенки труб внутренний центратор воздействует изнутри.

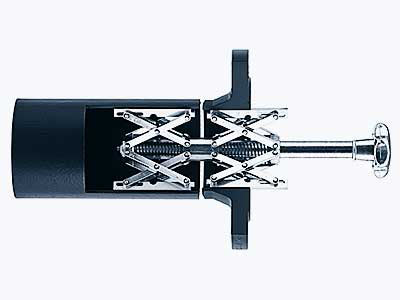

Функционируют данные системы следующим образом: к специальным жимкам (а это рабочие органы центратора), которые располагаются в два ряда по внешнему диаметру, при помощи гидравлики передается усилие. С этой силой труба жимками распирается изнутри.

За счет этого достигается более надежная и идеально соосная фиксация изделия. Такое положение удерживается до конца сварки труб. За счет мощного гидравлического усилия, которое подается на жимки, данное оборудование отлично справляется с задачами коррекции эллипсности в сторону правильной формы.

При монтаже в трубопровод данный центратор крепится на краю одной детали. Затем вторая секция надвигается на механизм. В момент фиксаций двух труб между их торцов остается зазор, нужный для проведения процесса сварки.

Приспособление двигается внутри магистрали за счет специальной механической штанги. Чтобы вытащить механизм, который отличается большой массой, применяются специнструменты. Центратор перемещают по всему трубопроводу. Поэтому эта вспомогательная система используется для укладки больших магистралей. Сварочные работы выполняются без перерывов.

к меню ↑

8.10 Прочие виды

Наряду с самым популярным и широко применяемым оборудованием существуют менее распространенные и специфичные устройства:

  • арочные;
  • центратор-струбцина для труб;
  • пружинные, которые служат для использования с обсадными трубами в скважинах;
  • механизмы для полипропиленовых изделий.

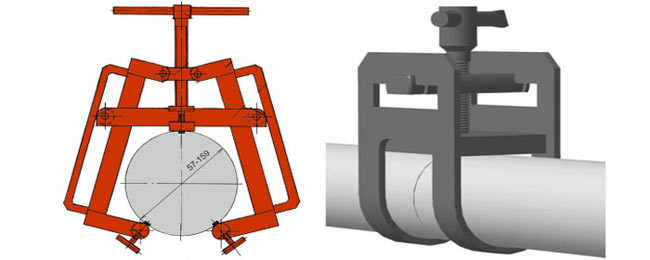

Струбционный центратор применяется для работы с небольшими трубами. Это самая популярная разновидность, подходящая для бытовых целей. Данные приспособления доступные по стоимости, имеют компактные размеры. Клещевой центратор для труб проще использовать. Струбцина может быть прямоугольной (в форме трапеции) или круглой. Нижний элемент чаще всего плоский.

Центраторы для труб виды
Центратор арочного типа наиболее простой. Он состоит из двух клемм. Их стягивают вручную, либо гидравлическими насосами. Сфера их использования – небольшие трубы размером до 900 миллиметров.

к меню ↑

9 Советы и рекомендации

  • Если объем предполагаемых работ небольшой, то наружный центратор выгоднее сделать своими силами. Это не потребует редких материалов и особых навыков. Нужна лишь обычная слесарная мастерская.
  •  Какой бы тип центратора не применялся — наружный или внутренний, но всегда нужно осуществлять воздушное охлаждение свариваемых труб изнутри. Это делается особыми вентиляторными установками. В комплект поставки центраторов они не входят.

к меню ↑

10 Центраторы по способу крепления на трубе

Наружные центраторы для сварки труб могут по-разному крепиться на трубе. Соответственно выделяют следующие их типы:

  • Арочного типа самые простые, поскольку состоят из 2 клемм. Они стягиваются вместе вручную, а в случае больших нагрузок – обычным гидравлическим насосом. Сфера их применения – сварка небольших труб диаметров в пределах 900 мм.
  • Многозвенные центраторы труб состоят из нескольких одинаковых звеньев, которые монтируются вручную с помощью пальцевых шарниров. Также они могут соединяться друг с другом винтом или гидроприводом, если требуется достаточно крепкое стягивание. Их сфера применения – монтаж труб диаметром до 2000 мм.

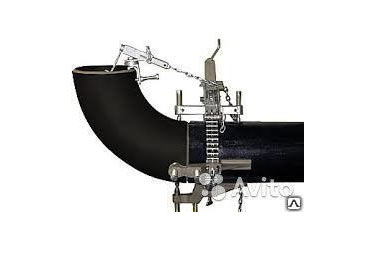

  • Цепные получили свое название благодаря тому, что фиксирующий механизм в них представлен обычной цепью, с помощью которой осуществляется стягивание труб. Обычно работа производится вручную и является достаточно трудоемкой – это и есть основной недостаток этих устройств. С другой стороны, они довольно доступны по цене и долговечны.

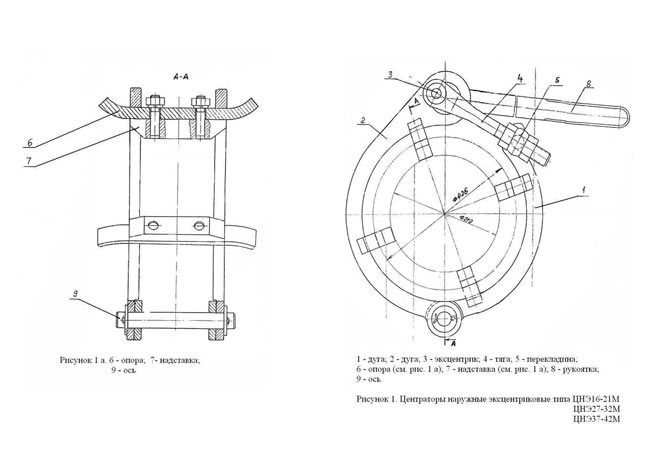

  • Эксцентриковые — крепятся с помощью эксцентрикового зажима. По виду он напоминает арочный, поскольку также состоит из 2 одинаковых частей. Однако устроен проще, потому что благодаря эксцентриковому механизму удается быстрее центрировать трубу. С другой стороны, работа с ним требует достаточно высокого уровня мастера – даже в случае небольшой недоработки механизм может отойти во время сварки, и шов ляжет неточно.

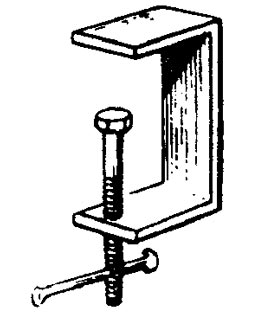

  • Струбционные используются для монтажа труб небольших габаритов. Это наиболее популярная разновидность, которая широко используется в бытовых целях. Дело в том, что они доступны по цене, компактны и мобильны, несложны в работе и служат достаточно долго. Струбцины могут быть исполнены в прямоугольном. трапециевидном и круглом вариантах (определяется строением трубы). Обычно нижний элемент плоский, поскольку это создает дополнительный упор во время процесса сваривания.

к меню ↑

10.1 Видео инструкция по использованию центратора-струбцины

к меню ↑

11 Место размещения

Устанавливаться центратор может снаружи свариваемых труб или внутри их. Первый вариант используют в том случае, если диаметр трубопровода небольшой – до 2000 мм. Если проводится сварка крупных магистралей, применяются модели, устанавливаемые внутри.

к меню ↑

11.1 Наружные

Наружный центратор для сварки труб внешне напоминает зажим, который обхватывает трубы снаружи и фиксирует их в нужном положении на время проведения сварочных работ. Преимущества этого варианта оборудования:

  • оборудование имеет небольшие габариты и незначительный вес, поэтому при транспортировке не возникает проблем;
  • устройства позволяют проводить работы в любых климатических условиях;
  • легко и быстро устанавливается, а после завершения работ – демонтируются.

к меню ↑

11.2 Внутренние

Вторая разновидность прибора – внутренний центратор. Это устройство используется для трубопроводов диаметром больше 2000 мм. Эти центраторы устанавливают внутри, то есть они внешне похожи на распорки. Поскольку это оборудование предназначено для сварки трубопроводов большого диаметра, то вполне естественно, что оно и само является габаритным.

Совет! Внутренние центраторы часто имеют гидравлическое устройство, благодаря которому осуществляется точная центровка и исключает прогиб трубопровода под весом самого оборудования.

к меню ↑

12 Характеристики отдельных модификаций

После того как мы рассмотрели особенности общей классификации, рассмотрим характеристики отдельных модификаций центрующих устройств.

  • ЦЗН – центратор звенный наружный предназначен для совмещения торцов труб с диаметром стыка от 50 мм до 2 метров.

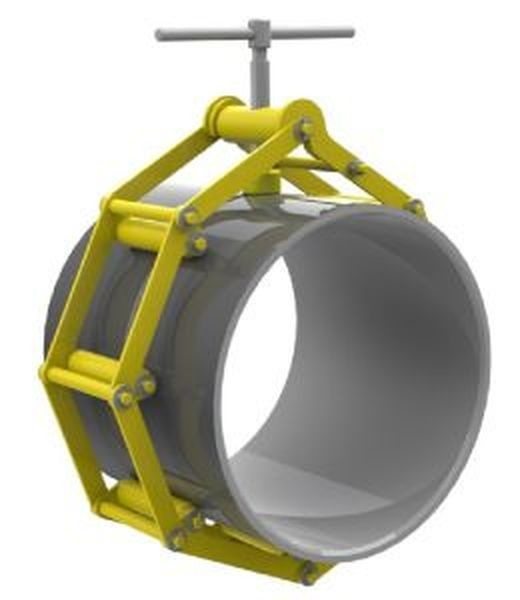

Наружный центратор с шарнирно сочлененными звеньями

Наружный центратор с шарнирно сочлененными звеньями

Важно: Эксплуатация устройств допускается в широком диапазоне температур окружающей среды от – 40 ºС до + 40 ºС.
Прибор конструктивно представляет собой многогранник с пластинчатыми звеньями на шарнирных сочленениях.

Стяжка совмещаемых элементов осуществляется посредством винтового механизма.

  • ЦЗН-Г – центратор звенный наружный гидрофицированный представляет собой видоизмененную разновидность предыдущего устройства.
    Существенным отличием данной модификации от предыдущей является простота эксплуатации и отсутствие необходимости в приложении существенных физических усилий. В итоге, процесс совмещения свариваемых элементов существенно ускоряется без ущерба для качества готового результата.
    Устройство состоит из пластинчатых звеньев на шарнирном сочленении, но для приведения звеньев в движение применяется не винтовой механизм, а гидравлика. Допустимый диаметр труб колеблется в диапазоне 720-2020 мм
  • ЦАН-Г – центратор арочный наружный гидрофицированный предназначен для работы с диаметром поперечного среза 325-820 мм.

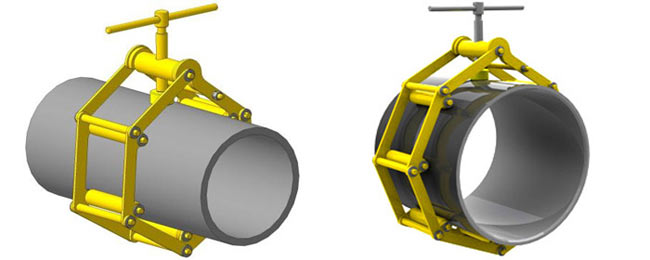

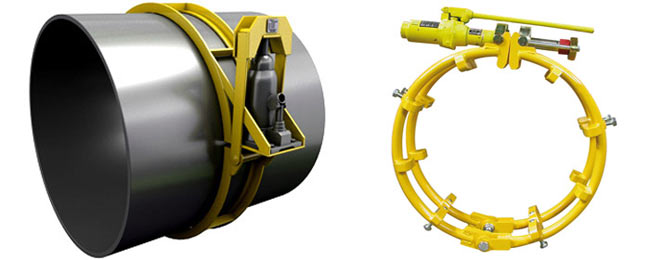

Установка арочного типа для совмещения стыков с большими диаметрами

Установка арочного типа для совмещения стыков с большими диаметрами

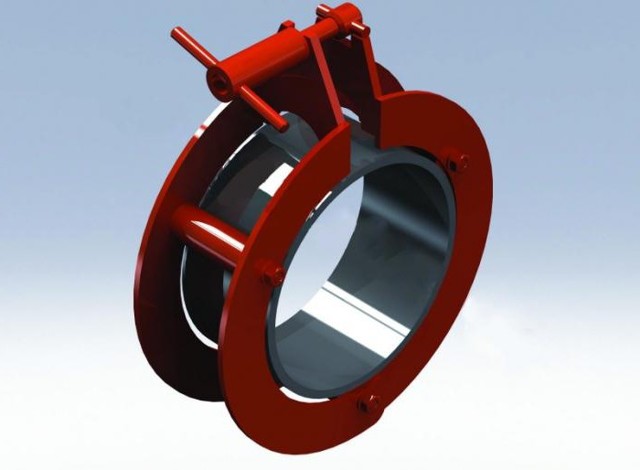

Устройство представляет собой разъемную конструкцию, состоящую из соединенных шарнирами секций. Применение устройства с такой конструкцией гарантирует дополнительное удобство при установке на стык.

В устройстве применены дугообразные секции, которые сжимаются, подгоняя срезы стыка. Количество дугообразных секций определяется диаметром труб.

Каждая из используемых секций оборудована специальными упорами, которые надёжно фиксируют совмещаемые элементы, обеспечивая при этом оптимальное качество и герметичность стыка. Непосредственно на секциях закреплены гидроприводы, рассчитанные на максимально развиваемое усилие до 5 т.с.

  • ЦНЦ – центратор наружный цепной нажимного типа представляет собой устройство с ручным приводом, предназначенное для работы с диаметром поперечного среза от 426 до 1420 мм.

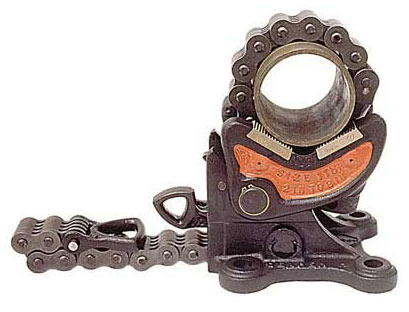

Цепные тиски

Цепные тиски

В отличие от звенных аналогов, цепные установки способны обеспечить большее усилие при проведении центровки. Приборы данного типа могут применяться как при строительстве, так и при ремонте трубопроводов.

Важно: Цепная конструкция построена с применением быстросъёмных механизмов, что положительно сказывается на производительности эксплуатации.

  • ЦНЭ – центратор наружный эксцентриковый применяется для работы со стыками диаметром от 89 до 426 мм.

Зажим с эксцентриковым механизмом

Зажим с эксцентриковым механизмом

Устройство состоит из нескольких захватных дуг, приводимых в движение эксцентриковым зажимом. Устройство может, применяется для работы с трубами различного диаметра посредством перестановки оси эксцентрика или за счет применения специальных проставок.

  • ЦВ – центратор внутреннего типа гидравлический предназначен для совмещения торцов поворотных и неповоротных труб.

Установка для внутреннего совмещения стыков

Установка для внутреннего совмещения стыков

Устройство при необходимости не только совмещает стыки, но и придает их срезу наиболее правильную круглую форму. Использование таких устройств позволяет строить трубопроводы с применением непрерывной автоматической сварки.

  • ЦС – центратор-струбцина применяется для работ с трубами малого диаметра.

На фото центратор-струбцина

На фото центратор-струбцина

Это свойство и доступная цена делают устройство наиболее популярным среди непрофессиональных и начинающих сборщиков трубопроводов. (См. также статью Сварка труб встык: особенности.)

к меню ↑

13 Порядок монтажа на трубу

Принцип монтажа центратора принципиально не зависит от конкретного вида и модели устройства. Однако есть некоторые особенности у внутреннего и наружного. Они связаны с подготовкой трубы к сварке.

к меню ↑

13.1 Установка внутреннего центратора

Чтобы осуществить правильно крепление устройства внутреннего типа к трубам, которые нужно сварить, следует совершить следующие действия:

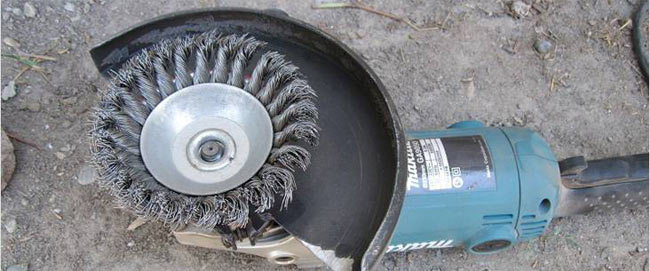

  • Прежде всего, нужно осуществить подготовительную работу – стыки свариваемых труб должны быть хорошо зачищены от краски, засорений, ржавчины и прочих посторонних включений. Делается это с помощью инструментов или специальных химических средств. В 1 случае наиболее популярна болгарка, на которую насаждается металлическая щетка.

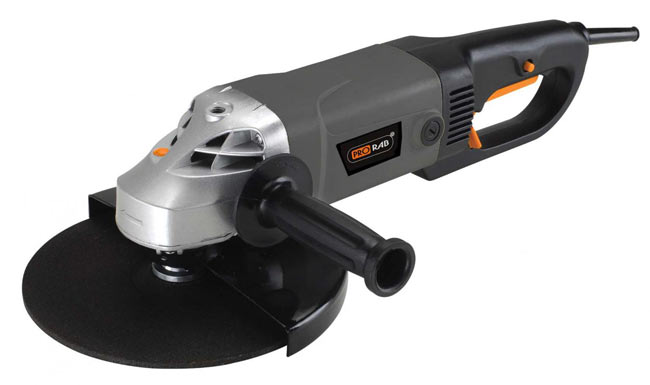

Также можно воспользоваться обычной шлифовальной машинкой

Видео пример зачистки трубы перед сваркой.

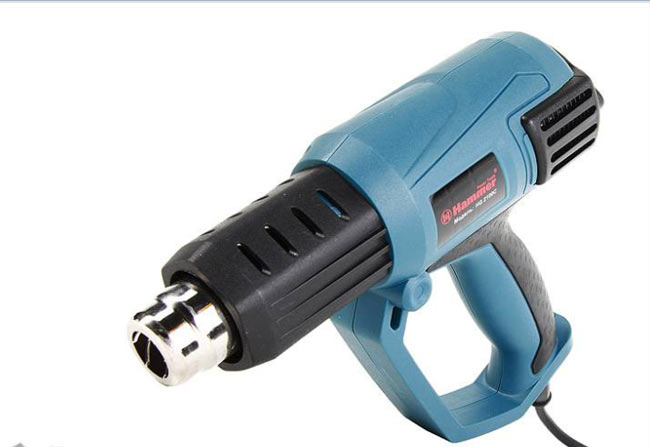

В случае застарелых, сложно выводимых пятен краски можно также задействовать строительный фен – под действием горячих потоков воздуха краска начинает размягчаться, после чего ее легко можно удалить обычным наждаком.

В домашних условиях для зачистки можно использовать наждачную бумагу либо прибегнуть к помощи бытовой химии – например, краску можно растворить ацетоном, а затем протереть трубу досуха чистой тряпкой.

ВАЖНО. Работу с ацетоном нужно производить только на открытом воздухе в умеренно теплую погоду и вдали от источников открытого огня, поскольку вещество токсично и легко воспламеняется (достаточно +40 С).

  • После проведения полной зачистки стыков нужно зафиксировать внутренний центратор на краю одной из них.
  • Другая труба плотно пододвигается к первой, после чего создается предельный упор с помощью пружинного механизма (ручная подача) или гидравлических приводов.
  • Удостовериться, что соединение сделано правильно и приступить к сварке.

к меню ↑

13.2 Установка наружного центратора

Монтаж этого устройства принципиально отличается тем, что он фиксируется на внешней поверхности трубы. Соответственно, последовательно действий будет несколько другой:

  • В начале также осуществляется зачистка стыков, как описано выше.
  • Затем 2 отрезка подводятся друг к другу, и центратор одевается поверх них в месте соединения.
  • Соединительные болты вставляются в специальные отверстия и крепко затягиваются.
  • Наконец, проверяется надежность монтажа. и начинаются сварочные работы.

Видео инструкция по установке

к меню ↑

14 Технические характеристики

При выборе определенной модели центратора для сварки труб нужно исходить из нескольких параметров:

  • Диаметр трубы – внутренние чаще для больших, наружные – для малых (до 900 мм).
  • Материал трубы – например, если они покрыта пенополиуретаном (так называемые трубы ППУ), то сваривать их можно только с помощью внутреннего устройства.
  • Объемы работ – если речь идет о прокладке небольшого частного водопровода (например, в загородном доме), то достаточно цепной модели, которая является самой доступной по цене. Если же речь идет о профессиональных работах, то лучше выбирать среди звеньевых и эксцентриковых моделей. Последние являются самыми дорогими, но вместе с тем они надежнее и служат лольше.
  • Давление содержимого труб на внутренние поверхности – если оно будет свыше 5 атмосфер, то для монтажа таких трубопроводов потребуется устройство с гидрозажимом.

ОБРАТИТЕ ВНИМАНИЕ. Главный фактор, влияющий на выбор – это параметры трубы (материал, диаметр, прочность). Именно из этого следует исходить при покупке центратора

к меню ↑

14.1 Видео пример сборки центратора своими руками

к меню ↑

15 Другие устройства для крепления труб при их сварке

Наряду с центраторами, которые зачастую используются в профессиональной среде, существует и несколько других устройств, позволяющих надежно фиксировать стыки при сварочных работах. Основное назначение этих устройств – поддержание трубы в нужном положении за счета создания упора в твердую поверхность. Они делятся на несколько разновидностей:

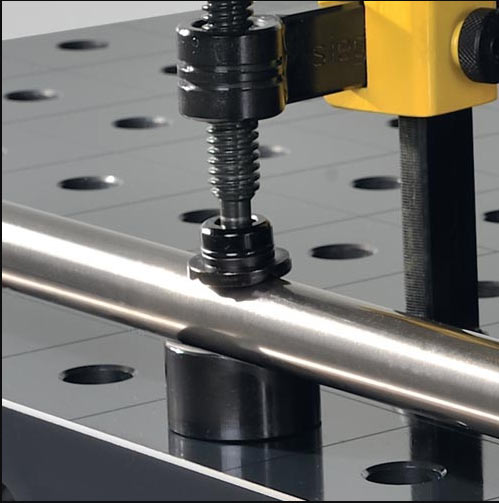

  • упоры – работают по принципу обычного верстака: труба крепится к ровной поверхности (столу за счет поворота рукоятки ручного пресса)
  • призмы, которые фиксируют трубы за счет механического пресса с помощью его завинчивания. Позволяют работать с бытовыми трубами практически любых диаметров.

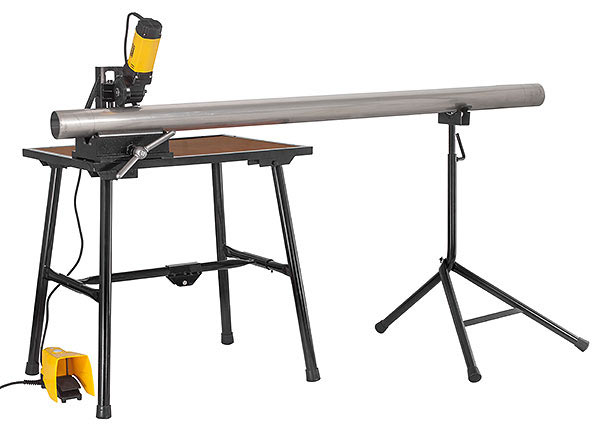

  • верстаки и подставки для труб, позволяющие регулировать высоту при сварочных работах.

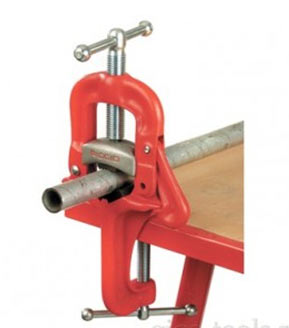

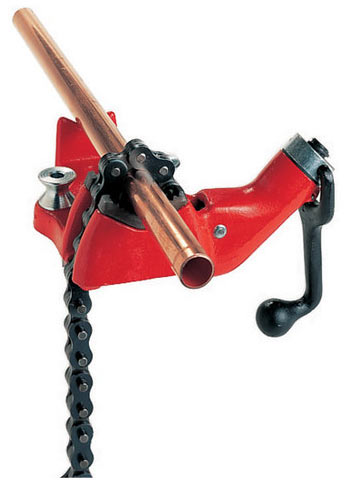

Отдельным классом устройств фиксации трубы являются цепные тиски. Основой механизма является цепь, которая изготавливается из особо прочных разновидностей легированной стали. Характерная особенность устройства – возможность работать трубами любых диаметров за счет простого механизма настройки – удлинение или укорочение цепи.

Их классифицируют на несколько групп в зависимости от выполняемой работы:

  • для сварки прямых участков
  • для приварки врезок в трубу
  • для сварки отводов труб
  • для приварки фланцев (деталей для герметичного стыка труб)

Наконец, выделяют целый класс многорядных тисков, которые используются в особых случаях, например, при бурении скважин. Они могут заменить несколько обычных тисков. Конструкция цепи устроена таким образом, что тиски не застревают даже при предельной нагрузке. Чтобы поверхность трубы не получала сильных повреждений от давления цепи, ее снабжают стальными вкладышами, которые можно сменить по мере износа.

Цепные тиски – довольно популярный вариант центратора труб, поскольку обладает очевидными плюсами:

  • Они просты и удобны в использовании даже в среде любителей.
  • Служат долго и практически не нуждаются в обслуживании, кроме периодической смазки рабочей поверхности цепей.
  • Достаточно доступны по цене (ниже приводится сравнительная таблица с обзором некоторых моделей).
модель диаметр трубы, мм вес, кг цена, руб
BC 210 10 – 77 3,4 10 500
BC 410 10 – 115 6,7 17 000
ВС 510 10 – 140 6,9 23 000
ВС 610 8 – 155 10,9 32 000
ВС 810 20 – 220 17,4 42 000

Краткий видеообзор различных видов тисков одного из известных производителей RIDGID можно увидеть здесь.

к меню ↑

16 Последствия неправильной сварки

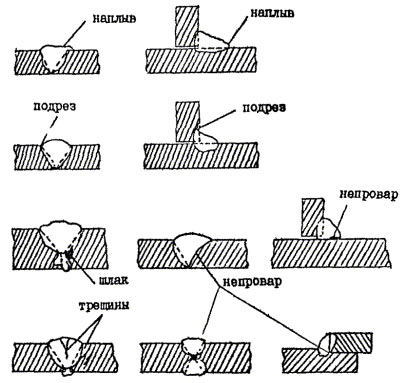

В случае неправильного выбора центратора или несоблюдения правил работы с ним может возникнуть целый комплекс последствий, которые называются дефектами сварки. К ним относятся:

  • трещины;
  • поры, небольшие полости;
  • непровары в результате неполного охвата поверхности металла сварочным аппаратам;
  • различные отклонения структуры шва – излишняя выпуклость, смещения, подрезы и другие.

Все эти дефекты неизбежно приведут к тому, что труба не прослужит долго. Последствия усугубляются характером эксплуатации и внешними факторами:

  • перепад давлений внутреннего содержимого (воды, нефти, газа и др.);
  • перепад температур (внутренних и внешних);
  • влияние коррозии.

Проникая в микротрещины, вода и воздух значительно ускоряют процессы разложения металла (коррозии). Это приведет к тому, что труба вскоре даст течь, давление в системе упадет, соответственно, может случиться и прорыв. Поэтому грамотный выбор центратора труб и правильная его эксплуатация на всех этапах сварочных работ – неотъемлемое условие при монтаже трубопроводов всех типов.

к меню ↑

17 Тиски в домашних условиях: делаем сами

Разумеется, в крайних случаях можно обойтись самодельными приспособлениями для фиксирования труб. Вот некоторые их них:

  • Струбцина – ее можно изготовить из болта, прочного толстого гвоздя и отрезка швеллера

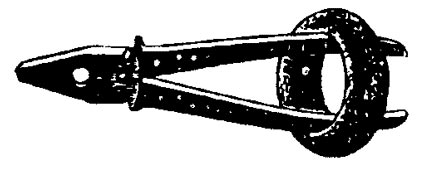

  • Тиски из шарнирной петли – нужно взять обычную петлю, загнуть ее края и зафиксировать изделие с помощью болта со специальной гайкой.
  • Простейшее приспособление можно сделать из эспандера и пассатижей. Однако в этом случае нужно позаботиться о том, чтобы оно было надежно прикреплено к прочной основе, поскольку без этого условия не получится обеспечить неподвижность трубы во время сварки.

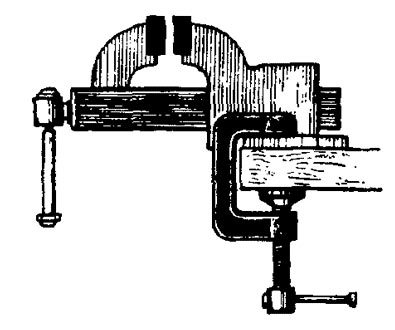

  • Наконец, можно использовать обычные слесарные тиски, которые можно фиксировать к любой твердой, ровной поверхности.

Однако используя кустарные методы производства, нужно учитывать технику безопасности:

  • Прежде всего, нужно понимать, что сварка – это источник повышенной температуры, а значит, все элементы конструкций не должны быть сделаны из легко воспламеняющихся материалов – например, дерева.
  • Главное требование к центратору трубы – это жесткость крепления и надежность конструкции. Стоит помнить, что во время осуществления сварочных работ труба будет неизбежно раскачиваться, следовательно, самодельная система изначально должна быть очень прочной.
  • Все кустарные инструменты подходят только для небольших труб, в основном для проведения прямых стыков между ними. Если предстоит работать с большими, тяжелыми по весу трубами или выполнять сложные стыки, то такие инструменты однозначно не подойдут.

к меню ↑

18 Достоинства и недостатки

К основным достоинствам центраторов относят:

  • повышение качества сварки за счет точного расположения и фиксации, что обеспечивает длительный эксплуатационный срок;
  • снижение трудозатрат;
  • мобильность;
  • невысокую стоимость;
  • многофункциональность, состоящую в применимости для труб разных видов и размеров.

Основным недостатком центраторов считают некоторое повышение стоимости работ. К тому же многие промышленные модели характеризуются большой массой (до сотен кг). Поэтому для их применения требуются грузоподъемные устройства. Это также усложняет и удорожает работы.

Также можно сопоставить наружный и внутренний виды.

Инструменты первого типа характеризуются следующими достоинствами:

  • небольшими габаритами и массой для большинства моделей;
  • простотой использования;
  • возможностью применения при любых условиях.

Основной недостаток состоит в отрывочном ведении работ, обусловленном необходимостью постоянного передвижения инструмента.

Основное достоинство внутренних центраторов состоит в обеспечении непрерывной сварки. Однако это большие и тяжелые инструменты сложной конструкции, требующие применения подъемного оборудования.

к меню ↑

19 Назначение

Основное назначение центратора – это надежная фиксация свариваемых элементов в правильном положении. Если две трубы будут смещены друг относительно друга или в процессе сварки они будут вибрировать или смещаться, то получить качественный шов будет невозможно. При серьезной нагрузке трубопровод может лопнуть в месте некачественно выполненного сварного соединения.

Совет! Чаще всего, центраторы применяют при выполнении сварных соединений труб большого диаметра.

Центровка при выполнении сварочных работ проводится с использованием специального прибора. Существует несколько разновидностей центраторов, но принцип работы у них один. Оба конца свариваемых деталей обтягивают обсадными кольцами и фиксируют их в нужном положении при помощи специального зажима.

Совет! Диаметр обсадных колец можно менять в зависимости от размера изделий, которые предполагается сваривать.

к меню ↑

19.1 Преимущества использования

Применение центраторов для сварки труб имеет следующие преимущества:

  • возможность выполнить шов максимально точно, высокое качество работы снижает риск аварий на трубопроводе;
  • центраторы – это мобильные устройства, поэтому их несложно транспортировать;
  • большинство моделей функциональны, с их помощью можно проводить работу с трубами из металла и полимерных материалов разных диаметров.

к меню ↑

20 Эффективный способ сделать сварной шов ровным и герметичным

Не секрет, что есть специальные приборы, приспособленные для выполнения идеально ровного реза поперечного сечения труб. Но, даже если рез сделан максимально ровно, совместить обе трубы срезами для качественного сваривания будет практически невозможно.

В результате сварной шов получится неровным и, как следствие, соединение будет недостаточно герметичным. Решением этой проблемы может послужить внутренний или наружный центратор для труб.

к меню ↑

20.1 Особенности функционирования

Как металлические трубы, так и их ППУ аналоги, перед свариванием необходимо прислонить друг к другу максимально ровно, чтобы на стыке не было зазора.

Сделать такое совмещение срезов своими руками практически невозможно. Более того, совмещение срезов на порядок усложняется с увеличением диаметра труб. Поэтому, в ходе сборки канализационных систем и прочих трубопроводов без применения фитингов для канализации, используются специальные центраторы.

Прибор обхватывает две совмещаемые трубы и позволяет максимально точно присоединить их друг к другу, фиксируя в таком положении. После выполняется сварка с гарантированно высоким качеством шва. Затем устройство демонтируется, и трубопровод может использоваться по назначению.

к меню ↑

20.2 Основные разновидности

После того как мы определились с тем, для чего используется центрующее оборудование рассмотрим то, какие разновидности устройств, представлены в продаже.

Все центраторы, которые сегодня можно приобрести в соответствующих магазинах подразделяются на две основные категории – внутренние и наружные.

  • Устройства наружного типа обозначаются аббревиатурой ЦН и предназначены для установки и использования на внешней стороне труб. Устройства такого типа, независимо от габаритов, просты в использовании, легко устанавливаются и производят быструю и эффективную центровку.

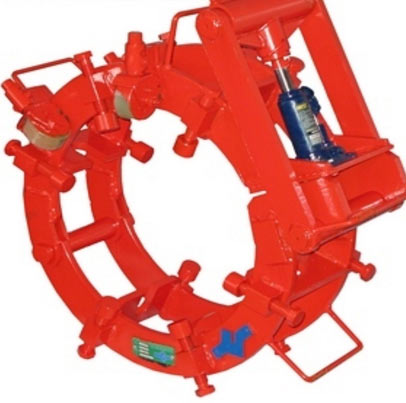

    Приборы наружного типа представлены широким перечнем оборудования (эксцентриковые, звенные, гидравлические и прочие конфигурации).
  • Внутренние центраторы обозначаются аббревиатурой ЦВ и представляют собой гидравлические установки. Приборы данного типа изнутри распирают края труб, сдвигая их срезы друг к другу. Достоинством оборудования является возможность применения на трубах различного диаметра.
Источники
  • https://v-teplo.ru/centrator-dlya-svarki-trub.html
  • https://trubaspec.com/soedinenie-trub/kakie-byvayut-tsentratory-dlya-svarki-trub-i-kak-ikh-luchshe-ispolzovat.html
  • https://armatool.ru/centratory-dla-svarki-trub-ustrojstvo-primenenie-vidy/
  • https://intehstroy-spb.ru/osnastka/primenenie-centratorov-dlya-svarki-trub.html
  • https://fgpip.ru/drugoe/tsentratory-dlya-trub-vidy.html
  • https://expo-sib.ru/centratory-dlya-svarki-trub-naznachenie-vidy-osobennosti-vybora/
[свернуть]

Рассчитайте утепление своего дома

Перейти к расчёту
Adblock
detector
