1 Что нужно знать о дисках

Печь на отработке. изготовленная с использованием автомобильных дисков. Не делайте такие!

Для изготовления печи из дисков своими руками необходимо знать не только достоинства, но и недостатки исходного материала и некоторые, существенные в данном случае, особенности конструирования печей. Недостаток спецстали – она не нормируется на сварочные свойства. Технологий производства дисков для колес существует несколько, но сварка для этого если используется, то весьма ограниченно, с последующим термоотпуском (отжигом) и дефектоскопией шва. И, разумеется, никакой конструктор автотранспорта не закладывается на то, что к колесам в процессе эксплуатации будет что-то подвариваться.

Отсюда следует очень важный с точки зрения безопасности вывод: печь на отработке из дисков (см. рис.), равно как печи длительного горения и пиролизные из них, делать нельзя ни в коем случае! Разве только вы очень хотите, чтобы в один совсем не прекрасный момент через трещину в шве потекло кипящее, вероятнее всего, и горящее, масло или начали выделяться химически агрессивные высокотоксичные газы. А погасить указанные печи нельзя, они должны догореть полностью. Из дисков можно делать только печь пламенного горения на твердом топливе.

Примечание: сварочные швы для особых условий эксплуатации, не проконтролированные на качество должным образом, считаются ненадежными. Сварные сосуды, работающие под давлением, жаровые и для химически агрессивного содержимого, не прошедшие дефектоскопию и после нее испытаний в рабочем режиме использования, априори признаются негодными. Любая печь удовлетворяет как минимум двум из указанных условий.

Тем не менее, сделать вполне безопасную твердотопливную печь из автомобильных дисков на сварке для нежилых помещений (дачный дом тоже к ним относится) вполне возможно, если соблюдать след. правила:

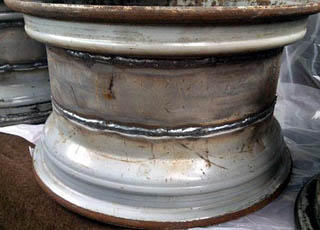

Каечственно выполненный сварочный шов

Каечственно выполненный сварочный шов

  1. Сварной шов должен быть зрительно высококачественным, без видимых дефектов – трещин, брызг, раковин, пузырей, см. рис. справа;
  2. За один раз сваривать можно только по две сопряженные детали, варить сразу всю конструкцию ни в коем случае нельзя!
  3. После проводки каждого шва сваренным деталям нужно дать отдых для рассасывания остаточных внутренних напряжений, прим. от 3 мин на каждый килограмм массы соединенных деталей. Практически – варить дальше не ранее, чем когда в 3-4 см от конца шва к металлу можно будет прикоснуться голой рукой;
  4. Готовая печь после суточной выдержки на рассасывание тех же напряжений подвергается испытательному прогону, от 3-х часов стационарная и от часа переносная уличная, на полной мощности, т.е. с полностью открытым воздушным дросселем (если он есть) или топочной/поддувальной дверцей, и максимальной загрузкой топлива.

В течение испытательного прогона одновременно происходит и отжиг печи. Обнаруженные мелкие дефекты сварки, не более 2-х на шов, устраняются спустя сутки, после чего прогон печи с отжигом повторяется.

Примечание: модуль коэффициента термического расширения ТКР стали для автодисков существенно меньше, чем у конструкционных сталей. Почему – понятно, но это обстоятельство тоже нужно иметь в виду, делая печь, см. далее.

к меню ↑

2 Что нужно знать о печах

Делая печь из дисков автомобиля, нужно знать еще об одном обстоятельстве. По правилам строения пламенных печей на твердом топливе от пода топки или колосниковой решетки, т.е. оттуда, куда кладут топливо, до первого по вертикали препятствия току дымовых газов (напр. свода топки) должно быть не менее 40-50 см, если в печь загружается кондиционное топливо. Если сырое или бросовое, указанное расстояние нужно увеличить до 60-80 см; время прогрева печи тогда вырастет. Последнее для печей из дисков несущественно, т.к. прогреваются они быстро.

Причина – из твердого топлива выделяются горячие пиролизные газы, вносящие существенную, или даже определяющую, долю в тепловыделение. Если пиролизные газы соприкоснутся с менее нагретой поверхностью, они не смогут догореть и выпадет сажа. При дальнейшем пользовании такой печью произойдет ее закоксовывание – на своде топки и в дымоходе образуется плотный нагар. Он не только уменьшает тепловую эффективность печи (аналог КПД в печном деле), но и пожароопасен.

Примечание: высокую топку под сырое топливо делают, чтобы пиролизные газы и пары воды успели разделиться, а первые еще и догореть, прежде чем достигнут свода. В таком случае топлива загружают не более чем на половину высоты топки.

Печи из дисков очень часто эксплуатируются именно на бросовом топливе (гнилой сушняк, сыроватые обрезки и т.п.), но в то же время негодных дисков на высокую печь может просто не хватить, или же оптимальная в данном случае схема печи (см. далее) не позволит сделать высокую топку. Тогда сделать печь из дисков можно, применив нестандартную колосниковую решетку из стального листа от 6 мм и арматурных прутьев от 10 мм. Опасаться, что воздуха на горение не хватит, не нужно: через отверстие диаметром 10 см, при дымоходе высотой 1,5 м, его пройдет достаточно для мощности 18 кВт на дровах и 30 кВт на угле. Печь из дисков такую никогда не разовьет.

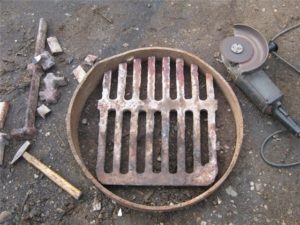

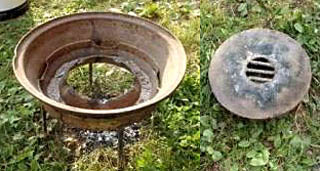

Нестандартный колосник для печи из автодисков

Нестандартный колосник для печи из автодисков

Нестандартный колосник просто вкладывается в печь с зазором ок. 6-10 мм, из-за разности ТКР материалов, см. выше. Такое исполнение имеет еще одно преимущество – решается проблема зольника, для печей из дисков достаточно серьезная. В данном случае под золу просто подставляют жестяную банку диаметром от 15 см.

Примечание: горизонтальные печи из дисков (см. далее) с той же целью делают бесколосниковыми, т.е. топливо горит на поду печи, а приток воздуха регулируется дросселем в поддувале. Стойкость стали для дисков вполне позволяет применить такое решение.

к меню ↑

2.1 Особенности конструкции

Качественным конструктивным отличием этой модели печи является использование готовых секций из автомобильных дисков. Применение полуфабрикатов позволяет прибегать к простой технологии, значительно снижая трудоемкость работы.

Обладая начальными навыками электродуговой сварки, умением обращаться с угловой шлифовальной машинкой, можно без труда соорудить очаг из дисков своими руками.

По своим характеристикам такое изделие мало чем отличается от дорогостоящих печей, приобретенных в магазине.

Здесь также имеются топка, откидная дверца и выемка, в которую можно свободно установить походный котелок, кастрюлю, решетку для гриля или несколько шампуров. Конструкция подходит для приготовления плова в казане, в состоянии заменить барбекю и мангал, быстро поднимает температуру в гараже или бане.

Еще одна отличительная особенность подобной печи – возможность изменения объема топки. В зависимости от размеров казана, свод можно поднять, оснастив его дополнительной секцией, что позволит при необходимости отопить более габаритное помещение.

Печка из автомобильных колесных дисков своими руками в домашних условиях: для барбекю и для казана

Печка из автомобильных колесных дисков своими руками в домашних условиях: для барбекю и для казана

Преимущества и недостатки

Самодельная печь под казан из дисков с оригинальной конструкцией обладает рядом преимуществ:

  1. Она отличается высокой теплоотдачей и мобильностью. Эти свойства превращают ее в универсальный нагревательный элемент, обеспечивающий равномерный прогрев. Компактные размеры позволяют транспортировать изделие в багажнике автомобиля, делают комфортными пикник, рыбалку, отдых на даче или дальнюю поездку.
  2. Из эксплуатационных свойств особо выделяется долговечность. Гарантией, что печь прослужит долго, будет низкоуглеродистый металл толщиной 3-4 мм из стали 10 или 15, идущий на изготовление дисков колес к машине. Конструкция не прогорит во время приготовления плова, не деформируется при нагреве, не покроется ржавчиной после первого дождя.
  3. Печка для казана из дисков устойчива к нагрузкам, отличается высокой прочностью. Дополнительные опоры в виде подставки или ножек только усилят эти преимущества.
  4. Это печь пламенного горения. Топливом для нее служат уголь, древесина, которые характеризуются экологичностью, широкой доступностью.
  5. Изготовление печи не требует высокой квалификации. Трудоемкость минимальная. Материальные затраты низкие.

Среди недостатков печи из автомобильных дисков:

  1. Листовая сталь быстро остывает. Придется постоянно контролировать процесс горения, следить за его интенсивностью, запасом топлива.
  2. Печь слишком низкая. Для комфортного использования необходимо соорудить подставку. Это дополнительные трудозатраты и материалы.

Чтобы изготовить качественную по своим техническим и эксплуатационным характеристикам печь, лучше применять диски без видимых следов деформации.

Печка из автомобильных колесных дисков своими руками в домашних условиях: для барбекю и для казана

Необходимые материалы и инструменты

Перед тем, как приступить к работе по изготовлению мобильной печки, необходимо просчитать ее размеры и определить расход материала. С этой задачей поможет справиться сводная таблица.

Наименование материала Типоразмер Количество Деталь Примечание
Диск колеса 13” 3 штуки Кожух печи Допускается замена на диски большего диаметра
Пруток  D8x200  1 штука Ручка на заслонку* Допускается замена на D10
 Пруток D8x250 2 штуки Ручка для транспортировки Допускается замена на D10
Труба D50х1,5×1500 2 штуки Дымоход

* Материал для задвижки, шарнирных петель подбирается по месту из наличия.

Возможны небольшие отклонения, связанные с особенностями конкретной конструкции.

Базовый набор инструментов включает:

  • сварочный аппарат;
  • угловую шлифмашинку;
  • набор насадок по металлу;
  • набор слесарных инструментов;
  • слесарные тиски.

Расходные материалы:

  • сварочные электроды;
  • отрезные диски;
  • зачистные диски;
  • средства индивидуальной защиты.

Важно соблюдать правила ТБ и работать только исправным инструментом.

Печка из автомобильных колесных дисков своими руками в домашних условиях: для барбекю и для казана

Способы изготовления

Несмотря на простоту конструкции, для изготовления печи из дисков необходимо обладать навыками работы со сварочным аппаратом, болгаркой и некоторыми знаниями в области создания изделий из металла.

Сварочный метод

Наиболее распространенным способом создания металлической печки для пикника является именно сварка. Для того чтобы изготовить качественное изделие, необходимо следовать инструкции:

  1. Болгаркой на одном из дисков нужно сделать симметричный вырез со стороны крепежных болтов. Его размеры соответствуют диаметру казана на расстоянии 2/3 высоты. Отсчет ведется от вершины выпуклой части дна. Посадка в печь на эту глубину обеспечит равномерный нагрев всего объема емкости и снятие с огня без лишних усилий.
  2. Далее следует подготовить диски к сварке. Для этого: удаляют остатки краски, ржавчину, зачищают свариваемые поверхности, снимают фаски.
  3. После этого печная конструкция собирается на ровной поверхности в такой последовательности:
  • нижний диск устанавливается выпуклой стороной вниз;
  • сверху на него крепится второй, но уже выпуклой стороной вверх;
  • оба элемента необходимо прихватить сваркой;
  • третий диск устанавливается на второй вырезом вверх. Его также следует приварить в нескольких местах;
  • производится окончательная сварка всех стыков;
  • отбивается шлак, проводится осмотр швов, устраняются дефекты. Выполняется зачистка швов. Особенно тщательно зачищается посадочное место под казан;

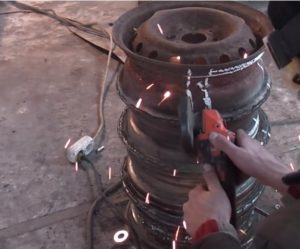

  • на высоте 200 мм от дна печи мелом размечаются контуры заслонки. Ее размеры 180 х 200 мм;
  • из вырезанной заготовки изготавливается заслонка. На короткую сторону привариваются трубки. В них вставляются шарниры, которые затем монтируются к кожуху печи. Чтобы скрыть неровности реза, устранить неизбежные зазоры, добавить жесткости, сохранить эстетику внешнего вида, можно приварить по периметру пруток;
  • ручка и шпингалет привариваются по месту;
  • на противоположной от заслонки стороне в верхнем диске размечается и вырезается отверстие под дымоход. Устанавливается дымоходная труба, фиксируется сварными точками, затем обваривается вкруговую.

Во избежание коробления сварку стоит выполнять короткими симметричными швами, выдерживать время до полного остывания шва.

Печка из автомобильных колесных дисков своими руками в домашних условиях: для барбекю и для казана
Печка из автомобильных колесных дисков своими руками в домашних условиях: для барбекю и для казана

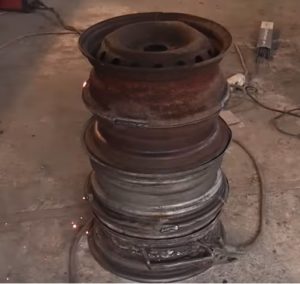

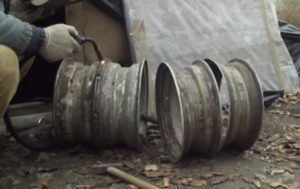

Проводим сварочные работы
Печка из автомобильных колесных дисков своими руками в домашних условиях: для барбекю и для казана
Сваривать диски нужно со всех сторон
Печка из автомобильных колесных дисков своими руками в домашних условиях: для барбекю и для казана
Должен получиться такой шов
Печка из автомобильных колесных дисков своими руками в домашних условиях: для барбекю и для казана
Подготавливаем арматуру для ножек
Печка из автомобильных колесных дисков своими руками в домашних условиях: для барбекю и для казана

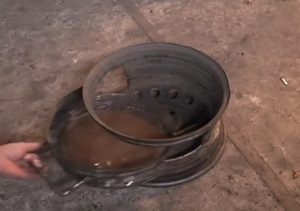

Подгонка дисков по размеру

При этом способе вся конструкция становится разъемной, жесткие соединения отсутствуют. Добиться этого можно раздачей наружного обода одного колеса и осадкой другого – результатом станет плотное стыковое соединение. Операция осуществляется с помощью молотка.

В нижнем диске вырезается технологическое отверстие для загрузки топлива. При таком варианте изготовления показатели печи ухудшаются: она станет «прожорливой», теплоотдача снизится. Чтобы в полной мере сохранить эксплуатационные характеристики, боковое отверстие можно не вырезать.

Дрова будут загружаться через верхний вырез, но для этого придется каждый раз снимать казан.

Такая конструкция печи более технологична. Она разборная и менее трудоемкая в реализации. Однако существенными недостатками становятся низкий КПД, повышенный расход твердого топлива, ухудшенная тяга.

Разновидностью методики является использование комбинированного способа. Это компромиссный вариант создания печи, сочетающий главные плюсы сварки и метода подгонки дисков.

Сваривать их между собой не надо, они вставляются один в другой. Стыковое соединение позаимствовано из метода подгонки. При помощи сварки изготавливаются только заслонка, ручки.

Дополнительные рекомендации

Для того чтобы подставка под казан из автомобильных дисков стала более удобной и практичной в использовании, необходимо позаботиться о специальных возможностях:

  1. Дополнительную устойчивость сборке можно придать с помощью ножек. На их изготовление идет профилированный прокат, который режется в размер. Заготовки привариваются к боковинам печи или днищу и фланцам. Тренога – лучший вариант с точки зрения устойчивости и экономичности.
  2. Хорошим решением будет изготовление отдельной подставки под печку из дисков автомобиля для казана. Ее преимущество в том, что она не связана жестко с основной конструкцией и сможет служить опорой для чего угодно. При наличии подставки профилированное днище нижней секции будет работать как колосник. Это заметно увеличит тягу и повысит температуру свода.
  3. Упростить проект, снизить трудоемкость, сэкономить на материалах можно, если изготовить печь из двух сегментов. В этом случае свод конструкции станет ниже, что негативно отразится на теплоотдаче. Это обусловлено тем, что при горении выделяются пиролизные газы, их вклад в общее тепловыделение решающий. При недостаточно высоком своде они не успевают полностью сгореть. Соприкосновение с холодными стенками кожуха вызывает осаждение сажи. Со временем внутренняя поверхность свода закоксовывается. Теплоотдача печи заметно снижается. Не исключено возгорание сажи.
  4. Универсальность конструкции позволяет преобразовать печь для казана в мангал и барбекю с минимальными изменениями. Без лишних вырезаний можно обойтись готовыми отверстиями, имеющимися на поверхности изделия, – они создадут несколько температурных зон. Если сверху установить решетку, она совместит функции рассекателя пламени и рашпера – это позволит одновременно готовить ростбифы разной степени прожарки. Важно понимать, что для большой компании потребуется более солидная печь, для ее изготовления подойдут диски от «Газели». Их не нужно сваривать между собой, что несомненный плюс. С функциями сварного шва успешно справится жаростойкий клей по металлу.
  5. Хорошие печи-буржуйки получаются при горизонтальном расположении колесных дисков. Их выпуклые части лучше срезать болгаркой. Сваренные между собой секции образуют вместительную толстостенную полость со сложной поверхностью. Такая буржуйка будет быстрее нагревать помещение и дольше остывать. Для изготовления подобной печи лучше использовать колесные диски от грузовых автомобилей, они обеспечат достаточный объем топки и увеличат теплоотдачу. КПД таких устройств выше.

к меню ↑

2.2 Печь для обогрева помещения из колесных дисков

Первый вариант самодельной печи предназначен для периодического обогрева помещения в холодное время года — преимущественно зимой. Это может быть гараж или дачный домик.

Печь буржуйка из колесных дисков своими руками

Для изготовления печки из колесных дисков потребуется три обода от легковой машины.

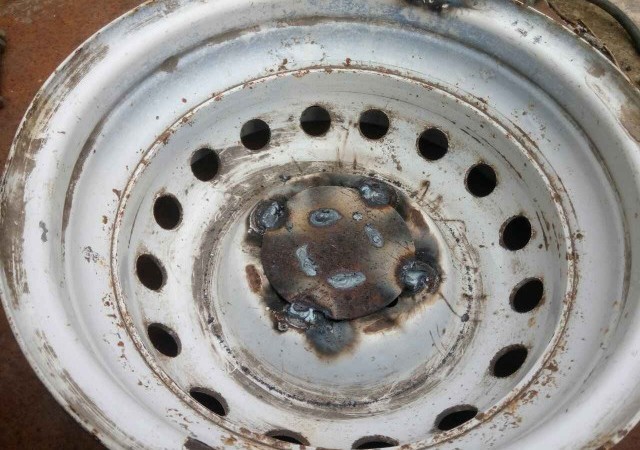

Вырезаем из дисков все лишнее при помощи болгарки. Отверстия в одном из дисков надо наглухо заварить металлическими пластинами.

Печь буржуйка из колесных дисков своими руками

Печь буржуйка из колесных дисков своими руками

Печь буржуйка из колесных дисков своими руками

На следующем этапе из отрезков металла изготавливается поддувало с регулируемой заслонкой. Его надо будет приварить к одному из автомобильных дисков (с заваренными отверстиями) — лицевой части гаражной буржуйки.

Печь буржуйка из колесных дисков своими руками

Печь буржуйка из колесных дисков своими руками

Далее надо будет изготовить дверцу. Крепится она к передней части печки.

Печь буржуйка из колесных дисков своими руками

Свариваем два обода вместе. Сваренную часть печки зачищаем болгаркой с лепестковым диском. После этого надо будет приварить воздухозаборные каналы (автор использует для этого профильные трубы).

Печь буржуйка из колесных дисков своими руками

Печь буржуйка из колесных дисков своими руками

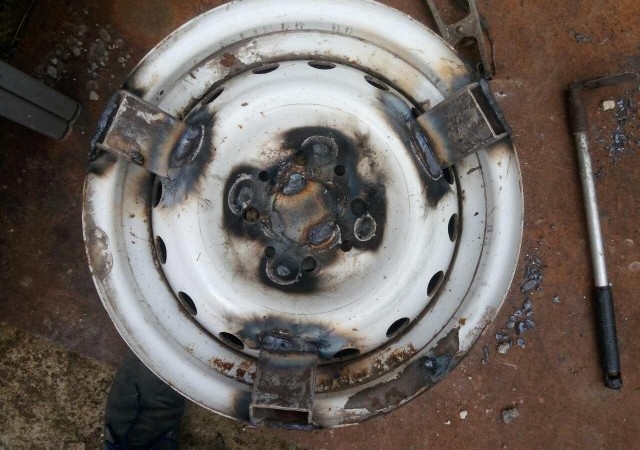

Из той же профтрубы автор делает каналы для отвода нагретого воздуха. Они привариваются сверху.

После этого автор приваривает такие же каналы к третьему ободу. К нему также приваривается отвод для установки дымохода.

Печь буржуйка из колесных дисков своими руками

Третий колесный диск надо приварить к основной части буржуйки. Сваривать диски желательно электродом диаметром 3-4 мм.

Cоветуем:  Переносной складной столик для работы в домашней мастерской или гараже

Печь буржуйка из колесных дисков своими руками

В завершении останется только приварить снизу печи ножки (для этого автор использует гладкую арматуру, но можно изготовить ножки из круглой трубы).

Центральную часть дверцы закрываем огнестойким стеклом. После этого приступаем к покраске всей конструкции.

Печь буржуйка из колесных дисков своими руками

Пошаговый процесс изготовления самодельной печи из автомобильных дисков можно увидеть в авторском видеоролике.

В целом, эта буржуйка получилась компактная (несмотря на то, что имеет горизонтальное, а не вертикальное исполнение) и бюджетная — оптимальный вариант для дачи или гаража.

Считаем, что данная конструкция заслуживает внимания, учитывая, что она очень надежная и проста в эксплуатации.

к меню ↑

3 Какой тип выбрать для себя

Учитывая вышеупомянутые особенности, необходимо правильно подойти к выбору подходящего типа печи из дисков. Необходимость самостоятельного обустройства печи из автомобильных дисков бывает в следующих случаях:

  1. Если требуется обогревать небольшие нежилые помещения, например, дачный домик или мастерскую. Использование качественных колесных дисков позволит достичь максимального качества печи, а также существенно упростит изготовление.
  2. Если требуется обустроить основную «жаровую» часть печного строения, не используя дорогую жаропрочную сталь.
  3. Если вы собираетесь использовать печку для приготовления еды. В таком случае придётся изготовить печь для казана из дисков автомобиля.

Чаще всего автомобильные диски эксплуатируются при создании мобильных (переносных) уличных и садовых варочных печей, а также для обустройства огнища под костер. Простейший вариант печи-очага из дисков подразумевает использование большой массы и высоты борта, что существенно улучшает показатели теплоотдачи и обеспечивает надёжную защиту от воздействий ветра.

к меню ↑

3.1 Печка для казана

Печь для казана
Не секрет, что лучший вариант использования автомобильных колес — для печей под казан. В таком случае принято ставить конструкцию на специальную подставку. За счёт круглой формы ёмкость прогревается равномерно, чего нельзя добиться в обычных кирпичных печах. К тому же в последнем случае присутствует риск оседания сажи. Дисковые конструкции равномерно распределяют нагрев и предотвращают лишний расход дров, что очень важно при использовании бросовой разновидности топлива.

Собранные на участке щепки не способны обеспечить должное количество тепла для приготовления плова или бешбармака, а сыроватые и подгнившие решения в массивном топке попросту не справляются с задачей подогрева варочной посуды до определенной температурной отметки. Печь под казан из автомобильных дисков исключает такое явление лишь в том случае, если она выполнена в точности с установленными правилами.

Дымовые газы передвигаются по пути наименьшего сопротивления. Если требуется сварить два отдельных диска и прорезать в боковой части топочное отверстие, то горячие газы пойдут и через технологические отверстия в ступице диска, т. к. их общая площадь гораздо больше, чем крепежных и осевого.

Печь барбекю или мангал
Если добиться максимальной температуры разогрева, то, возможно, в осевом отверстии образуется язычок пламени, но размещенный на конфорке казан заставит жар уйти вбок.

Подобный вариант печки из дисков по-особому востребован для приготовления разных видов пищи путём томления над углями, правда, мало кто применяет этот метод в наши дни.

Для правильного изготовления печки под казан необходимо снабдить её плотно закрывающейся дверцей на загрузочном проеме. Также казан должен плотно прилегать к вырезу конфорки, периодически закрывая технологические отверстия.

Чтобы успешно добиться таких результатов достаточно вырезать с помощью отвертки середину ступицы. Оставшиеся элементы не будут выброшены, т. к. их можно будет задействовать в качестве хорошего колосника.

к меню ↑

3.2 Печка для барбекю

Если вы намерены сделать печку под барбекю из дисков, то сердцевину не нужно вырезать. В этом случае на конфорке размещается решетка — рассекатель пламени, который будет выполнять роль кулинарной решетки-радиатора. Основное достоинство конструкции заключается в том, что на рашпере появляются разные температурные зоны, открывающие широкие возможности для одновременного приготовления разных блюд.

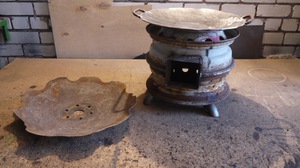

Сковорода из диска
Это очень удобно при выезде на пикник, где каждый сможет получить пищу по своему вкусу. Печку такого типа принято изготовлять из дисков с небольшим количеством технологических отверстий. В качестве деталей для рабочей решетки используются велосипедные спицы. Варить их необязательно, т. к. они отлично фиксируются друг с другом и с помощью жаростойкого клея по металлу (метод холодной сварки).

Если вам необходимо создать печь буржуйку, то можно использовать диски целиком. Из-за толстого металла теплоёмкость и время теплоотдачи существенно улучшаются, но они гораздо хуже, чем в случае применения литых чугунных печей. Из недостатков конструкции — высокая трудоёмкость обустройства усовершенствованной печи с повышенной продуктивностью работы за счёт сложной конструктивной конфигурации.

Если вы располагаете большим количеством бросового топлива, то при создании печки-буржуйки для нежилого помещения можно и отказаться от использования перегородок-рассекателей. Подобный вариант несложно изготовить и из дисков грузового автомобиля. Это позволит достичь более высоких показателей КПД и более продуктивной теплоотдачи.

В итоге, учитывая большие размеры горизонтальных буржуек, чаще всего люди отдают предпочтение вертикальным решениям. Если же задача заключается в изготовлении печи из дисков, то первым делом нужно найти подходящий колосник и зольник. Важно не допустить, чтобы угли и горячая зола сыпались на противопожарную отмостку.

Если говорить о теплотехнических свойствах, то они существенно улучшаются с помощью обеих хитростей:

  1. Первая заключается в окружении верхней жаровой части специальным кольцевым кожухом из тонкой стали, но не оцинкованной, так как цинк способен расплавляться под воздействием температуры 440 градусов. Решение незаменимо в тех случаях, где требуется быстрый прогрев комнаты.
  2. Второй вариант подразумевает облицовку печи любым доступным материалом, который характеризуется высокой теплоёмкостью и теплопроводностью.

к меню ↑

4 Буржуйка для гаража — чем она интересна

Небольшая печь-буржуйка, которая была очень популярна в начале ХХ века, и сейчас не теряет актуальности. В свое время она заменила камины, но как только появились централизованное отопление и печи на газу, стала потихоньку сдавать позиции и пропала из жилищ. Тем не менее, до сих пор такие печурки можно встретить на дачах и гаражах.

Интересно, что большинство буржуек, которые использовались в военные годы, делалось своими руками. Их использовали солдаты в землянках и блиндажах, жители домов, когда отключали центральное отопление, строители — в жилых бытовках. После войны буржуйки были менее распространены. Но во второй половине ХХ века в СССР людям начали активно выделять дачные участки, и буржуйки стали часто появляться в дачных домиках.

Буржуйка полностью изготавливается из металла, имеющего отличные показатели теплопроводности, а значит она очень и очень быстро способна прогреть небольшое помещение. Нагрев воздуха в комнате начинается сразу же, как только печь зажигается. Правда, остывает она тоже быстро, и для поддержания тепла ее приходится постоянно топить. Труба у такой печурки также изготавливалась из металла.

На заметку! Буржуйки активно использовались не только для обогрева комнат, но и для приготовления пищи. У некоторых вариантов труба дымохода крепилась сбоку, а сверху появлялась площадка, на которой вполне можно было размещать кастрюли и сковороды и готовить еду.

Главный минус такой печки — высокая пожароопасность. С ней нужно обращаться внимательно и осторожно, не оставлять без присмотра во время горения, рядом не должно быть легковоспламеняющихся предметов и жидкостей. Но зато она крайне проста в использовании, многофункциональна, ее очень просто сделать своими руками, куда-то перевезти или установить в новом месте.

На заметку! Название «буржуйка» в России и «толстобрюшка» в США не зря приклеились к этой печке. Она по своей форме стойко ассоциируется с образом полного человечка — буржуя.

Почему же буржуйку часто применяют в гаражах? Ответ выше: эта печка очень быстро прогревает помещение и при этом быстро остывает. Идеальный вариант, который позволит быстро прогреть тот же гараж, но при этом на короткое время, только пока человек работает в нем. А ведь находиться в гараже все равно долгое время вряд ли кто-то будет. И оставлять затопленную печь без присмотра рядом со своим железным конем опасно. Значит, перед уходом нужно дождаться, когда печь потухнет. Словом, учитывая все эти факторы, буржуйка — отличный недорогой вариант для обогрева гаража. Та же кирпичная печь будет прогреваться намного дольше!

Да и топить буржуйку можно чем угодно — она абсолютно не требовательна к качеству топлива. Подойдут не только дрова или пеллеты, но и древесные отходы, гнилые сухие доски и так далее.

Сделать такую печку можно самостоятельно и разными способами. Мы же предлагаем вам создать буржуйку из автомобильных дисков — старые точно есть в гараже у каждого автомобилиста, и изготовление буржуйки из них — отличный способ подарить дискам вторую жизнь и сделать надежное и долговечное устройство для обогрева помещения.

к меню ↑

4.1 Особенности, плюсы и минусы самодельной буржуйки из колесных дисков

Сейчас покупать буржуйку кустарного производства или делать самостоятельно совсем не обязательно. Можно купить готовую в магазине. Причем некоторые варианты выглядят достаточно симпатично, а в области дверцы имеют закаленное стекло, которое позволяет превратить такую печь в импровизированный камин и наблюдать за пламенем. Да даже обычные буржуйки из магазина, без стекла, выглядят достаточно хорошо. А вот вопрос качества остается открытым. Можно купить самую дешевую печь, но она быстро прогорит — пустая трата денег. А качественные буржуйки точно не будут отдавать за бесценок.

Кроме того, хорошая современная буржуйка делается максимально безопасной, что тоже повышает ее стоимость. Раньше интенсивность горения регулировали открыванием дверцы, сейчас — специальными задвижками, что повысило уровень безопасности во время использования устройства. Кроме того, хорошие магазинные буржуйки гораздо экономичнее в плане расхода топлива, чем кустарные. Дымоход тоже конструируется по-другому: теперь буржуйки имеют специальные дымовые камеры или особые системы, благодаря чему трубы прогорают достаточно редко. В дымовых камерах дым успевает немного остыть, прежде чем отправиться в окружающую среду.

Мы все же предлагаем сделать буржуйку своими руками, но такую, которая будет надежной и долговечной. Это не долго, но уверенности в такой печурке будет гораздо больше, чем в дешевом магазинном варианте. Так что вы не только сэкономите деньги, но и сможете работать в теплом гараже далеко не один сезон.

Например, из колесных дисков можно создать качественную и долговечную буржуйку. Ее достоинства:

  • низкая стоимость — для создания такого изделия не потребуется приобретать какие-то особенные материалы;
  • долговечность — автомобильные диски очень толстые и прочные;
  • термостойкость — сплав, который используется для создания дисков, выдерживает без труда очень высокие температуры;
  • высокая скорость нагрева — такая буржуйка быстро прогревается до нужного уровня и быстро прогревает и помещение (КПД достигает 85%);
  • неограниченность в размерах — для создания печурки можно использовать 2-4 и более дисков в зависимости от ваших требований.

Минусы у этой конструкции, конечно, тоже есть. Для изготовления такой буржуйки нужны навыки сварщика и сварочный аппарат. Кроме того, у изделия сохраняются и остальные недостатки любой печки подобного плана: пожароопасность, быстрое остывание.

Также важно учитывать некоторые особенности. Так, расстояние между нижней частью топки и колосником до первой преграды для дыма (верхней частью топки) не должно быть менее 45-50 см. Если же топить печь придется сырыми дровами, то оно должно быть еще больше — 65-80 см. Необходимость выдерживать такое расстояние обусловлена тем, что дым, выходя через дымоход слишком быстро, уносит с собой львиную долю тепла. В результате — снижение КПД. Также из-за этого внутри печи образуется много нагара, сажи, которые тоже снижают КПД и повышают пожароопасность печи.

к меню ↑

5 Как сделать буржуйку из колесных дисков

Теперь предлагаем вам познакомиться с пошаговой инструкцией по созданию такой печки.

Шаг 1. Первым делом подготовьте колесные диски. В этом примере использованы три штуки одного диаметра и один диаметром поменьше. Вырежьте у каждого из них середину, используя болгарку и режущий диск.

Шаг 2. Далее подготовьте решетку-колосник. Ее можно сделать из прутьев арматуры, сварив их между собой, а можно, как в этом случае, использовать готовую металлическую решетку. Возьмите вырезанную серединку от диска соответствующего размера, приложите к решетке и обведите маркером (сделайте разметку).

Сделайте разметку решетки-колосника

Шаг 3. Вырежьте по нанесенной разметке круг из решетки.

Вырежьте круг из решетки

Шаг 4. Примерьте получившийся круг к одному из дисков и, если все в порядке с размерами, приварите к нему.

Приварите решетку к колесному диску

Шаг 5. Точно так же сделайте второй решетчатый круг и приварите к этому же диску с другой стороны. И еще нужно укрепление самой нижней решетки, которая будет находиться между маленьким и большим диском. Укрепление сделайте под ней, внутри малого диска. Можете приварить толстые металлические прутья вплотную к решетке.

Сделайте вторую решетку и приварите ееУкрепите самую нижнюю решетку

Шаг 6. Составьте колесные диски друг на друга. Внизу — самый маленький, остальные три — просто один поверх другого. Диск с приваренной сеткой должен быть над маленьким диском.

Составьте колесные диски друг на друга

Шаг 7. Приварите диски друг к другу при помощи сварочного аппарата.

Соедините диски сваркой между собой

Шаг 8. Займитесь изготовлением верхней крышки. Для этого нарисуйте на листе металла круг диаметром почти как у крайней стороны границы верхнего диска.

Сделайте разметку верхней крышки

Шаг 9. Вырежьте круг из металла болгаркой.

Вырежьте круг из металла болгаркой

Шаг 10. Приварите круг в качестве верхней крышки на самый верхний колесный диск. Такую же заглушку сделайте снизу будущей печи.

Приварите крышку

Шаг 11. Сделайте разметку будущих дверок в печи. У нас их будет три — в верхнем диске, самом нижнем (для удаления золы) и во втором снизу — это будет топка.

Сделайте разметку будущих дверок в печи

Шаг 12. Вырежьте дверные «проемы». Отделить «дверцы» от дисков окончательно поможет молоток.

Вырежьте дверные «проемы»

Шаг 13. Приварите по краям нижнего проема (слева и справа, сверху) небольшие прямоугольнички из металла — дверные «косяки».

Приварите дверные «косяки»Приварите дверные «косяки»

Шаг 14. Из толстого металла вырежьте подходящие по размеру дверцы.

Изготовьте дверцы

Шаг 15. С помощью сварки и навесов закрепите нижнюю дверцу на дверном «проеме» внизу.

Используйте стальные навесыПетли должны быть снаружи

Шаг 16. Из стальной планки сделайте ручку. Можно взять готовый уголок или же согнуть планку под углом 90 градусов, отрезать лишнее.

Сделайте заготовку для ручкиВот так должно получиться

Шаг 17. Для удобства и красоты к ручке приварите стальной шарик, подшипник, который нужно закрепить на том месте, где в дальнейшем вы будете браться рукой, чтобы открыть печь.

Закрепите на конце ручки подшипник

Шаг 18. В ручке сделайте отверстия для болтов и прикрутите ее к дверце. Такая ручка будет двигаться за счет того, что она не плотно приварена к дверце, сможет выступать защелкой и позволит плотно закрывать ее.

Прикрутите ручку к дверце за счет болта, гайки и шайбыПрикрутите ручку к дверце за счет болта, гайки и шайбы

Шаг 19. К дверце под ручкой и над ней приварите по кусочку металла толщиной как и сама ручка. А сверху на них — планку побольше, шириной с дверцу. Внутри этого паза будет ходить ручка.

Сделайте паз для ручки

Шаг 20. Сделайте «гребенку» из той же самой металлической планки, из которой делали ручку. Вырезать такие пазы можно болгаркой. Их ширина равна толщине ручки.

Пазы для ручки можно вырезать болгаркой

Шаг 21. Приварите эту деталь к печи как показано на рисунке. Таким образом сформируется паз, в который и будет заходить ручка при закрывании дверцы. Можно будет регулировать уровень открытия и закрытия топки.

Приварите деталь к печи

Шаг 22. От обычной стальной трубки небольшого диаметра отрежьте четыре одинаковых куска — будущие ножки печи.

Сделайте заготовки для ножек

Шаг 23. Приварите ножки ко дну печи.

Приварите ножки

Шаг 24. Почти также, как делали выше, изготовьте дверцы и для других дверных «проемов». Отличие только в том, что здесь мы делаем дверцы вместе с «косяками» отдельно, сразу не приваривая их к печи.

Сделайте остальные дверцы

Шаг 25. Установите и приварите оставшиеся дверцы.

Установите остальные дверцы на местаПриварите дверцы к печи

Шаг 26. Займитесь дымоходом. На верхней части печи сделайте разметку — круг, равный по диаметру нижней трубе дымохода.

Сделайте разметку отверстия для трубы

Шаг 27. Вырежьте отверстие для дымохода.

Вырежьте отверстие для дымохода

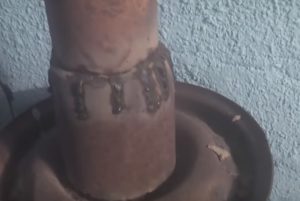

Шаг 28. Приварите к печи нижнюю часть дымохода.

Приварите к печи нижнюю часть дымохода

Шаг 29. Хорошенько отшлифуйте печь, особенно — места сварки.

Отшлифуйте места сварки

Шаг 30. Покрасьте печь термостойкой краской.

Покрасьте печь

Шаг 31. Просушите краску, и печь готова. Теперь ей можно пользоваться после предварительной подготовки и тестирования, о которых говорим ниже.

к меню ↑

5.1 Подготовительные работы

Чтобы не отвлекаться при работе, нужно сразу подготовить все необходимое. Для буржуйки следует запастись:

  • четырьмя автомобильными дисками;
  • металлическим листом, трубой для дымохода;
  • кирпичами и цементом для основания печи;
  • дверными навесами для дверцы;
  • сварочным аппаратом;
  • болгаркой;
  • ножовкой по металлу, для мелкой работы, где болгаркой распилить диск будет сложно;
  • слесарным инструментом: напильником, кувалдой, молотком, плоскогубцами, мерительным инструментом;
  • малярной кистью и красками, которые выдержат высокую температуру.

Стоит отметить, что работа будет грязной и шумной, поэтому правильно выбирайте место для изготовления печи из автомобильных дисков. Например, удобно работать будет на улице, в гараже или мастерской.



к меню ↑

5.2 Этапы работы

После подготовительной части можно смело приступать к изготовлению конструкции.

Первый этап

Берем три диска и вырезаем серединку с помощью болгарки. Процесс может занять длительное время, поскольку диски имеют неровную форму, из-за чего к середине добраться сложно.

Вырезать сердцевину диска достаточно затруднительно, но необходимо
Вырезать сердцевину диска достаточно затруднительно, но необходимо

Второй этап

Следующим этапом будет сварка. К нижнему колесному диску привариваем металлический квадратный лист. Он должен выходить за стенки диска, чтобы горящий уголь или искра из печи выпали именно на него. Это гарантия пожарной безопасности.

Свариваем диски между собой по кругу. Нужно быть внимательным, чтобы не оставить не сваренных дырок, через которые дым из буржуйки будет выходить наружу. А также завариваем все отверстия под клапан для камеры.

Печь под казан инструкция
Свариваем швы

Третий этап

Делаем дверцу
Далее, вырезаем дверцы для топливника и зольника. Рекомендуем вырезать отверстие под зольник в самом нижнем диске, а под топливник во втором снизу. Металлические куски, которые остаются, можно использовать как дверцы. Отверстие для поддувала не делается, чтобы тяга шла хорошо, можно приоткрывать дверцы зольника или топки.

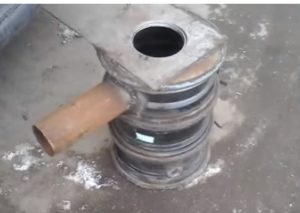

Монтаж трубы дымохода. Привариваем трубу в центр самого верхнего диска или же на лист железа, который можно приварить к верхнему диску. Во втором случае ваша буржуйка будет более пожаробезопасной и надежной.

Четвертый этап

Покрытие печи специальной краской
Покрытие печи специальной краской

Последний шаг – это установка буржуйки на основание. Его высота может равняться высотой одного кирпича, поскольку вся печь весит не очень много. Сначала нужно сделать квадратную опалубку из кирпичей и залить ее цементным раствором. После того как раствор высохнет, можно смело устанавливать буржуйку.

Чтобы печь прослужила дольше, а металл не поддавался коррозии, рекомендуем покрыть буржуйку специальной краской, что сможет выдерживать постоянные высокие температуры. Особенно хорошо нужно прокрасить верхнюю часть конструкции: именно там постоянно испаряется влага, поэтому металл становится более уязвим к потере своих свойств.

В итоге из поддержанных материалов у вас получится отличная надежная буржуйка, которая будет обогревать помещение не хуже, чем новая.

к меню ↑

5.3 Пошаговая инструкция

Схемы устройства разных моделей печей-буржуек из дисков автомобильных колес

Чертёж вертикальной модели буржуйки из 4-х колёсных дисков

При самостоятельном изготовлении печи из дисков нужно соблюдать следующую последовательность действий:

  • вырезать у всех четырёх дисков центральную часть болгаркой вместе со ступицами;

    Этап 1

  • изготовить из листовой стали две круглые пластины, диаметр которых должен соответствовать размеру дисков;
  • прорезать небольшой квадратный проём для поддувала на боковой поверхности, а из отделённой части металла изготовить дверку. Она надевается на приваренные к корпусу болты и закрепляется гайками. Для удобства пользования дверцу снабжают металлической ручкой и щеколдой;

    Этап 2

  • стенки двух дисков сварить между собой. Дно нижнего диска закрыть металлической пластиной и приварить к ней ножки из металлического уголка или арматуры;

    Этап 3

  • сварить между собой два оставшихся диска и закрыть верхнюю часть кругом из листовой стали;

    Этап 4

  • вырезать проём для топки нижнем диске этой части печи и установить дверцу, аналогично поддувальной дверки;

    Этап 5

    Этап 7

  • соединить все части корпуса в единую конструкцию;
  • установить колосник. Для этих целей внутри топочной камеры приварить направляющие из уголка и положить на неё заранее сваренную конструкцию из листовой стали по краям и арматуры посередине. Прутья арматуры нужно располагать так, чтобы расстояние между ними не превышало 2-х см, иначе мелкие дрова будут проваливаться;

    Этап 8

    Этап 9

  • вырезать на верхней поверхности прибора круглое отверстие под дымоотвод;

    Этап 10

  • при желании, вы можете организовать дымоход сбоку, чтобы можно было использовать верхнюю часть буржуйки как варочную поверхность, выглядеть это будет так:

Этап 10 (2)

  • опустить дымоотводную трубу в верхнее отверстие и заварить;

    Этап 11

  • зачистить все неровности и дефекты на поверхности устройства;
  • покрасить готовый прибор термостойкой краской.
  • буржуйка из колесных дисков – готова!

При изготовлении такой буржуйки нужно учитывать, что специальный состав сплава стали колёсных дисков не нормируется для сварочных работ. Поэтому при соединении дисков нужно выполнять следующие правила:

  • за один раз допускается сварка только двух сопряжённых деталей, собирать сразу весь прибор запрещено;
  • после того как образовался шов, детали со сваренными краями нужно оставить в покое примерно на 3 — 5 минут, чтобы произошло рассасывание остаточного внутреннего напряжения;
  • на поверхности сварного шва должна отсутствовать какие-либо видимые дефекты: трещинки, брызги, раковинки или пузыри.

к меню ↑

5.4 Как пользоваться такой печкой?

Прежде чем использовать такую печь в первый раз, дайте ей отстояться примерно 3 дня. Далее можно провести первую испытательную топку. Желательно первый раз прогреть буржуйку не менее 3 часов подряд при полной загрузке топливом. Дверцы и поддувало в это время должны быть открыты. В этот период произойдет обжиг всех поверхностей печи. Сразу же можно обнаружить мелкие дефекты сварных швов и поправить ситуацию, чтобы в дальнейшем печь не дымила во время использования. Правда, устранять их можно не ранее, чем через сутки после топки-тестирования, чтобы устройство хорошо остыло.

Оформить печь можно по своему усмотрению. В инструкции выше мы рассказали, как сделать капитальную печь. Но на деле можно несколько упростить себе задачу. Пример — в видео выше.

Использовать такую буржуйку можно точно так же, как и обычную, из магазина. Обязательно соблюдайте правила эксплуатации и обеспечьте максимум пожарной безопасности.

Также не забывайте регулярно чистить дымоход. Рекомендуемая периодичность — не реже раза в течение каждых 1,5-2 месяцев. Если диаметр трубы совсем маленький, то лучше чистить ее не реже раза каждые пару недель.

к меню ↑

6 Мангал из колесных дисков своими руками

Автомобильные колеса могут послужить отличным материалом для еще одного приспособления – мангала. Он получится легким, за счет чего его будет просто перенести. А также в такую печь из колесных дисков будет свободный доступ воздуха, поэтому вы быстро добьетесь нужной температуры.

Есть несколько способов сделать мангал самостоятельно. Самый простой – это положить диск на стальной лист. Вот вам обыкновенный мангал. Но такая конструкция имеет свои минусы:

  • плоскость слишком низко поставлена;
  • если мангал будет стоять на земле, то будет слабая тяга, из-за чего огонь может погаснуть;
  • топочная камера небольших размеров.

Для нечастого использования такой самодельный мангал подойдет. Он легкий, поэтому его можно брать с собой на природу. Однако, своими руками можно сделать более надежный и удобный мангал.

Переносной мангал из диска

к меню ↑

6.1 Рабочий процесс

Для мангала понадобятся:

  • два автомобильных диска;
  • сварочный аппарат;
  • болгарка;
  • профильная труба 1 метр;
  • болты и гайки;
  • проволока.

Теперь можно начать изготовление.

Из первого диска с помощью болгарки или газового резака нужно вырезать крепежную площадку.

Далее, свариваем два диска по кругу, чтобы в самом низу мангала оказалась оставшаяся перегородка от первого диска.

к меню ↑

6.2 Дверца

Дверца для печи

Следующий этап – дверца. Она нужна, чтобы было удобно подкладывать новое топливо, не убирая еду с мангала. А также с ее помощью будет легче поддерживать огонь.

Для начала нужно примерно определиться, где будет располагаться дверца. Обычно, отверстие для топлива делают на 2–3 см выше дна. Сделайте набросок на боковую поверхность конструкции, после чего вырежьте отверстие и зашлифуйте края выреза. С помощью болтов делаем петли на одной из сторон прямоугольного отверстия, чтобы дверца легко открывалась и закрывалась. К самой же дверце нужно приварить гайки, чтобы потом повесить ее на болты. Последний штрих – это ручка, которую вы можете приварить для удобства пользования дверцей.

к меню ↑

6.3 Ножки

Какой же мангал без ножек. Обычно длина ножек около 60–80 см. Это и удобный вариант при приготовлении пищи и пожаробезопасный. Но можно выбрать другую, более подходящую вам длину. Для изготовления ножек понадобится профильная труба. Разрежьте ее на три равные части и приварите к корпусу мангала. Чтобы самодельная печь стояла устойчиво, ножки нужно разместить на одинаковом друг от друга расстоянии с упором в бортик и перегородку.

Ножки для мангала из дисков колес

к меню ↑

6.4 Ручки

Ручки для удобства перемещения конструкции, сделать которые можно с помощью толстой проволоки около 8 мм. Определите примерное их расположение, желательно по бокам от дверцы, далее приварите гайки, через которые проденьте ручки.

Удобные ручки
Удобные ручки

В отличие от других печей из колесных дисков, к днищу мангала не нужно приваривать металлический лист, он может помешать хорошей тяге. Лучше застелить дно сеткой из металла или же сделать решетку из проволок, чтобы получилось что-то наподобие нестандартного колосника.

Как видите, колесные диски, которые просто валялись без дела, могут очень пригодиться в хозяйстве. Порадуйте себя и своих близких блюдами на открытом огне, которые получатся изысканными и правильно приготовленными в печах из автомобильных дисков.

к меню ↑

7 Банная печь из колесных дисков своими руками

Для создания печки из дисков для бани рекомендуется сначала подготовить материал: тщательно очистить машинные диски от ржавчины, пыли, грязи, остатков краски. Для этого применяется шлифовальная шкурка.  После приведения дисков в надлежащее состояние можно начинать сооружать конструкцию.

к меню ↑

7.1 Емкость для воды

Для создания последней, верхней части печи  нужна пара автомобильных дисков. Этот отсек предназначен для нагрева воды.

Важно! Бак должен быть герметичен. Болгаркой вырезаются центральные пластины для закрепления

Оставляются исключительно ободы. После вырезки центральной части, оставшиеся ободы  прочно свариваются

Болгаркой вырезаются центральные пластины для закрепления. Оставляются исключительно ободы. После вырезки центральной части, оставшиеся ободы  прочно свариваются.

Поверхность второго бака  накрыть крышкой. Можно использовать заслонку.  Для большей безопасности рекомендуется приварить крышку, оставив небольшое отверстие для залива воды. На дне бака размещается металлическая пластина.

Когда все сварочные мероприятия  закончены, вверху и в основании емкости нужно вырезать отверстия для дымохода, который будет тянуться через весь бак.  С боков, на уровне дна, монтируется тонкая трубка, обязательно под наклоном. Ее закрывают краном, предназначенным для слива горячей воды.

Бак следует тщательно проверить на отсутствие щелей, отверстий, через которые может утекать вода. При обнаружении дефектов, их легко устранить с помощью сварки.

к меню ↑

7.2 Обустройство каменки и верхней части топки

Третий и четвертый диски предназначены для создания каменки, крыши топки. У одного диска требуется убрать середину, у другого — оставить как есть.

Диски поставить друг на друга и сварить. Ступица нетронутого диска располагается по центру. Она будет выступать в качестве решетки. Наверх открытой емкости помещают камни. Закрывать емкость не нужно.

Чтобы сделать каменку прекрасно подойдут натуральные камни с ровной округлой формой. К ним относят базальт, перидотит и другие. Их цена довольно высока. Для бюджетного варианта хорошо подойдут обычные речные камушки. Эти камни уже успели закалиться под воздействием солнца и воды. Выбирать рекомендуется породы камней с темным цветом и однородной структурой.

Важно! Камни подвергаются разрушению под влиянием высоких температур. Это создает препятствия для полноценного выхода дыма. Содержимое каменки нужно периодически менять

к меню ↑

7.3 Фундамент и кирпичная кладка

После сбора основных элементов корпуса печки из дисков для бани, приступают к созданию крепкого, устойчивого к воздействию высоких температур, основания. В качестве материала подойдет стяжка из бетона. Для облицовки внешней поверхности фундамента отлично подойдет кирпич. Основание должно высохнуть. Только после этого можно заниматься нижней частью конструкции.

Для примера, на печку с размером кладки  62*62 см потребуется 60 красных термоустойчивых кирпичей. Их скрепляют с помощью глины или цемента, укладывают в форме в виде квадрата. Обязательно оставить место для поддувала отверстие для дверцы. Вверху – крепится решетка колосника.

к меню ↑

7.4 Сборка печки

Собирать части печки из колесных дисков для бани нужно последовательно.

Часть из металла соединить с нижней частью из кирпича. Из листа металла вырезать дверцы для отверстия топки и поддувала. Закрыть их полученными дверцами.  Чтобы было удобно и безопасно пользоваться печкой, рекомендуется заранее сделать ручки для каждой дверцы. Можно использовать болты крупного размера.

Для топки требуется дополнительно металлическая щеколда и петля из того же металла, чтобы топливо не могло выпасть из печи и дрова могли спокойно гореть, отдавая тепло помещению.

Между каменкой и топкой есть центральное отверстие ступицы. К нему приваривают вторую трубу и закрепляют сваркой с верхом дымохода.

Камни размещаются в каменке следующим образом: нижний ряд – камни крупного и среднего размера, а сверху – камни поменьше. Для создания прочной конструкции к ободу каменки и бака для воды привариваются швеллеры из металла. Их крепят на верхнюю часть печи под небольшим наклоном.

Труба должна быть выведена в дымоход, оборудованный жаростойким кирпичом.  Обязательно присутствие заслонки. Для нагрева воды в такой печи потребуется не более часа.

к меню ↑

8 Правила пожарной безопасности при обустройстве самодельных печей

При создании печи из автомобильных дисков правила пожарной безопасности являются достаточно острой темой. В технологии производства дисков для колес первоначально не закладывалось использование оных для других нужд, особенно в качестве самодельной печи.

Печки из дисков нельзя делать на отработанном масле, так как ненормированный для сварки металл может лопнуть, а через трещину потечет кипящее масло с высокотоксичными газами. Так как погасить печи на отработке невозможно, стоит дождаться пока выгорит масло.

Во избежание плачевных последствий печь из автомобильных дисков рекомендуется варить только на твердом топливе.

Создать вполне безопасную горизонтальную буржуйку из дисков можно, придерживаясь следующих правил:

  1. Сварной шов должен быть ровным и без дефектов.
    В противном случае дым будет выходить через щели и заполнять помещение. Кроме того, во время эксплуатации есть риск поломки неправильно сваренной печи.
  2. Для повышения качества настоятельно рекомендуется сваривать по 2 детали за один раз.
  3. После проводки каждого шва сваренным деталям нужно дать время для рассасывания остаточных внутренних напряжений.
    Потребуется от 3 минут на килограмм массы свариваемых элементов. Дальнейшую сварку рекомендуется начинать не ранее, чем когда в 3-4 см от конца шва к металлу можно будет прикоснуться голой рукой.
  4. Через сутки после монтажа деталей печка подвергается испытательному прогону для рассасывания остаточных напряжений.
    Для этого необходимо от 3 часов горения на полной мощности с открытым воздушным дросселем.

Для обеспечения пожарной безопасности необходимо плотно закрывать дверцу печи, а также поставить подальше быстро воспламеняющиеся предметы. Покидая помещение важно полностью потушить печку и вовремя проводить чистку дымохода.

Источники


  • https://clubpechnikov.ru/pech-iz-diskov/
  • https://regionvtormet.ru/stanki-i-oborudovanie/pechka-iz-avtomobilnyh-kolesnyh-diskov-svoimi-rukami-v-domashnih-usloviyah-dlya-barbekyu-i-dlya-kazana.html
  • https://sdelairukami.ru/pech-burzhujka-iz-kolesnyh-diskov-svoimi-rukami/
  • https://tokar.guru/metallicheskie-izdeliya/pechi-i-mangaly/pech-iz-diskov-avtomobilya-svoimi-rukami-dlya-barbekyu-i-kazana.html
  • https://stroyday.ru/stroitelstvo-doma/pechi-i-sistemy-otopleniya/burzhujka-dlya-garazha-iz-staryx-diskov-delaem-pech-burzhujku-svoimi-rukami.html
  • https://teplyhouse.ru/otoplenie/furnace/pechki-iz-avtomobilnyh-diskov.html
  • https://pechnoy.guru/pechi/otopitelnye/burzhujka/bj-svoimi-rukami/burzhujka-iz-kolesnyh-diskov.html
  • https://dymohod-msk.ru/pec-iz-diskov/
  • https://VseProGarazh.ru/kommunikatsii/otoplenie/pechka-v-garazh-svoimi-rukami-iz-diskov/
[свернуть]

Рассчитайте утепление своего дома

Перейти к расчёту
Adblock
detector
