Бойлер косвенного нагрева - принцип работы, устройство, обвязка

Содержание
  1. Горячее водоснабжение: котел с бойлером косвенного нагрева
  2. Косвенный нагрев — что это, принцип нагрева
  3. Зачем нужен накопительный нагреватель?
  4. Что такое бойлер косвенного нагрева
  5. Виды бойлеров
    1. Бак и внешнее устройство БКН
    2. Как нагревается вода в БКН
    3. Как регулируется температура в бойлере
    4. Системы защиты БКН
  6. Разновидности
  7. Конструкция водонагревателей
    1. Электрический накопительный
    2. Электрический проточный
    3. Газовые водонагреватели
  8. Принцип действия бойлера косвенного нагрев
    1. Устройство бойлера
    2. Устройство водонагревателя
  9. Зачем нужен бойлер косвенного нагрева
  10. Нюансы эксплуатации бойлера косвенного нагрева в летний период
  11. Достоинства и преимущества
  12. Подключение бойлеров к отоплению
  13. Выбор бойлера косвенного нагрева
    1. Важные характеристики при выборе
    2. На что обратить внимание при выборе БКН
  14. Бойлер косвенного нагрева – какой лучше
  15. Видео: Интересный вариант самодельного бойлера косвенного нагрева по проекту ЭНКдом
  16. Ход действий при монтаже

Бойлер косвенного нагрева - принцип работы, устройство, обвязка

Горячее водоснабжение: котел с бойлером косвенного нагрева

   Многие ошибочно полагают, что для получения горячей воды необходим 2-х контурный газовый котел или отдельное устройство с собственным источником тепла. Но проблему горячего водоснабжения можно решить, если дополнить стандартный отопительный котел бойлером косвенного нагрева, что во многих случаях оказывается оптимальным.

к меню ↑

Косвенный нагрев — что это, принцип нагрева

Существует всего два способа передачи тепла:

  • Первый, отличающийся высоким КПД и отдачей прямой принцип нагрева. Этот способ используется в отопительных котлах для нагрева теплоносителя. Змеевик с циркулирующей жидкостью находится непосредственно над горелкой или топочной камерой. Подобным образом нагревают воду электрические бойлеры, твердотопливные и газовые котлы, проточные газовые водонагреватели.
  • Косвенный способ нагрева заключается в использовании энергии от уже разогретого теплоносителя системы отопления, для нужд ГВС. Происходит вторичная теплоотдача.
    Принципиальная схема работы подразумевает следующую цепочку передачи энергии: источник тепла > теплоноситель > горячее водоснабжение. Именно такой принцип работы отличает бойлер косвенного нагрева (БКН). Водонагреватель подключается к системе отопления и обеспечивает нужды ГВС используя энергию теплоносителя.
к меню ↑

Зачем нужен накопительный нагреватель?

Бойлер КН — не единственный способ организации ГВС. Можно установить двухконтурный газовый котел, проточный электрический водонагреватель, электрический накопительный нагреватель, но…

Читайте также:  Руководство по сливу воды из бойлера: особенности нагревателей разных производителей

Каждый из перечисленных способов вносит свои функциональные ограничения в работу системы ГВС (горячего водоснабжения):

  • Проточные устройства нагрева не могут обеспечить достаточную производительность для снабжения нескольких точек забора горячей воды.
  • Они же не обеспечивают постоянство температурного режима воды. Электрический накопительный нагреватель может «возразить», но при своих достаточных возможностях он «кушает» довольно много электроэнергии за Ваши деньги.

Эти два фактора накладывают ограничения на режим использования горячей воды в доме при наличии нескольких точек водозабора, например, в одном доме решили вымыть посуду и принять ванну или душ. Горячей воды может не хватить...

к меню ↑

Что такое бойлер косвенного нагрева

   С технической точки зрения бойлер косвенного нагрева – это теплообменник, способный аккумулировать некоторое количество горячей воды заданной температуры и выдавать ее по требованию.

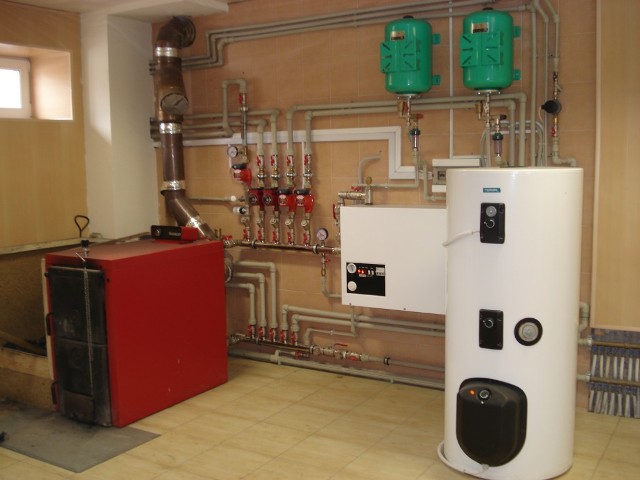

Бойлер косвенного нагрева - Фото 01
Бойлер косвенного нагрева — Фото

   В простейшем исполнении прибор представляет собой утепленную емкость с расположенным внутри ее змеевиком (витой трубкой) и четырьмя входами-выходами:

  • подача горячего теплоносителя из системы отопления на вход змеевика;
  • возврат теплоносителя с выхода змеевика в систему отопления;
  • подача холодной воды непосредственно в емкость;
  • выдача подогретой воды из емкости к потребителям.

   Для автоматизации работы, предупреждения аварийных ситуаций и увеличения долговечности устройство снабжают дополнительными элементами:

  • датчиком температуры воды;
  • циркуляционным насосом;
  • предохранительным клапаном;
  • обратным клапаном;
  • запорной арматурой;
  • катодной защитой от коррозии.

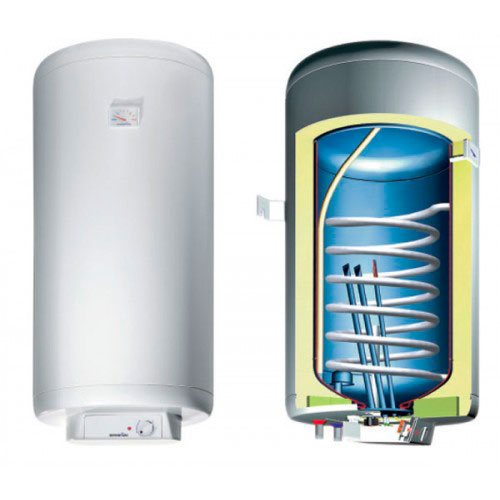

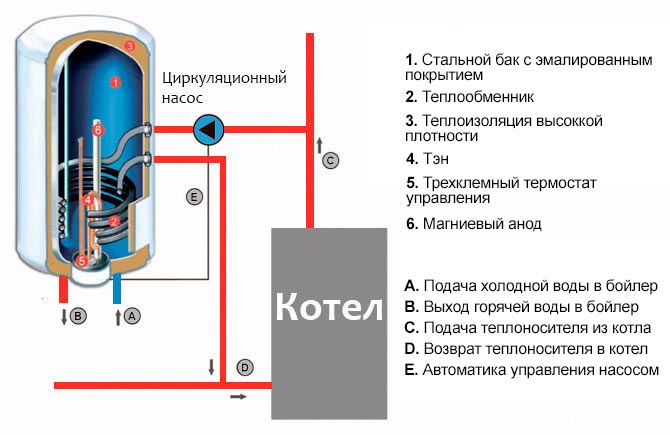

Устройство бойлера косвенного нагрева - Фото 02
Устройство бойлера косвенного нагрева — Фото

   Существует вариант устройств, где горячая вода из котла циркулирует между стенками наружной и внутренней емкостей. Это удорожает конструкцию, но увеличивает площадь теплообмена и скорость нагрева воды в устройстве.

к меню ↑

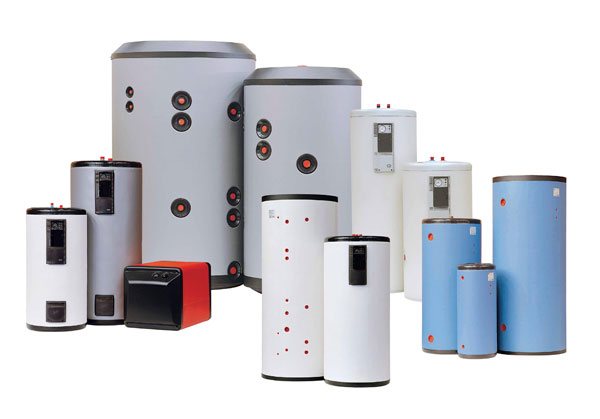

Виды бойлеров

Перед выбором БКН следует оценить технические условия помещения: наличие свободного места для установки, необходимый объем воды, достаточный для потребления. Полученные данные будут влиять на выбор конструкции накопительного водонагревателя косвенного нагрева. Можно условно разделить БКН на две группы:

  • По типу установки — существуют напольные и навесные бойлеры:
    1. Напольные не ограничены объемом нагреваемой воды, но занимают полезную площадь. Напольные водонагреватели косвенного нагрева выпускаются с вместительностью до 1000 л., чего достаточно для промышленного применения.
    2. БКН навесного типа монтируются на стену. Обычно ограничены вместимостью 160 л. Устанавливаются исключительно на стены из плотных строительных материалов. Не подходят для монтажа на пенобетон и газобетон. Настенные вертикальные емкости удобны в эксплуатации, не занимают большого количества полезной площади. Навесной бойлер подойдет для нужд семьи из 4-5 человек.
  • По особенностям конструкции — присутствуют вертикальные и горизонтальные бойлеры косвенного нагрева. Первые предназначены для напольной и настенной установки. Внешним видом такие водонагреватели напоминают классический бойлер.
    Модели с горизонтальным расположением в основном устанавливаются на пол и отличаются большой вместительностью. Под установку бака требуется отдельное помещение.

конструкция вертикальных бойлеров косвенного нагрева
конструкция горизонтальных водонагревателей косвенного нагрева

При выборе подходящего БКН учитывают особенности и технические условия помещения, используемого под нужды котельной. Большое значение придается объему воды, необходимой для удовлетворения потребностей В ГВС. Практика показывает, что для небольшой семьи удобно использовать навесной бойлер на 100-160 л. Чтобы удовлетворить промышленные запросы ставят напольный горизонтальный бак, с емкостью до 1000 л.

к меню ↑

Бак и внешнее устройство БКН

Водонагреватель в разрезе имеет несколько слоев:

  • Корпус — изготавливается из металла с нанесением порошковой краски. В БКН премиум класса оформление может быть выполнено под отшлифованный металл или изготовлен из нержавеющей стали.
  • Теплоизоляция — от этого слоя зависит сохранение температуры нагретой воды. Оптимальным считается применение пенополиуретана с толщиной не менее 100 мм. Параметры сведут к минимуму теплопотери и обеспечат высокий КПД водонагревателя.
  • Внутренний бак — основу всегда составляет металл. Черная конструкционная сталь под воздействием постоянно меняющейся температуры быстро ржавеет. Чтобы не допустить коррозии поверхность бака покрывают эмалью или стеклокерамикой, полностью из нержавеющей стали. У каждого решения свои преимущества:
    1. Эмалированное покрытие — наиболее популярный вид бака. Изначально в устройстве баков использовалось такое же напыление, как и у ванн. Эмаль от постоянного перепада температур растрескивалась и быстро выходила из строя.
      Со временем в эмаль стали добавлять порошок титана, что существенно улучшило эксплуатационные характеристики. В современных БКН, часто используется производное эмалированному покрытию: стеклокерамика.
    2. Конструкция с баком из нержавейки — несмотря на длительную эксплуатацию и срок службы БКН не пользуется популярностью. Баки из нержавейки выпускает всего несколько европейских производителей. Стоимость на бойлеры из нержавейки высокая.
      Если сравнивать БКН с баком из стеклокерамики, то срок службы последних ненамного меньше, чем у емкостей из стали. Кроме бака, из нержавейки делается змеевик и корпус. Слабые места конструкции: сварочные швы, лопающиеся от постоянного перепада температур.

внутреннее устройство БКН

Не каждый тип нержавеющей стали подходит для бытовых потребностей. Технический металл — сильный токсин, вызывающий аллергию и отравления. Перед покупкой бойлера из нержавейки следует убедиться в качестве материалов и соответствию БКН санитарным стандартам.

к меню ↑

Как нагревается вода в БКН

Бойлеры косвенного нагрева отличаются по внутреннему устройству. Хотя принцип подогрева остается прежним, несколько отличается конструкция и тип нагревательного элемента. Присутствуют три принципиальных способа приготовления горячей воды:

  • С одним теплообменником — классический вид бойлера косвенного нагрева. Змеевик расположен внизу бака, рядом с впускными патрубками для ХВС. Вода поступает в емкость и постепенно нагреваясь поднимается вверх.
    Главный критерий выбора: площадь теплообменника (или длина змеевика, умноженная на диаметр). Параметр влияет на скорость нагрева воды и мощность накопителя. БКН с одним теплообменником работают только в зимнее время года (если система отопления отключается в тёплое время года), оптимально подходят для подключения к одноконтурным котлам, независимо от типа топлива.

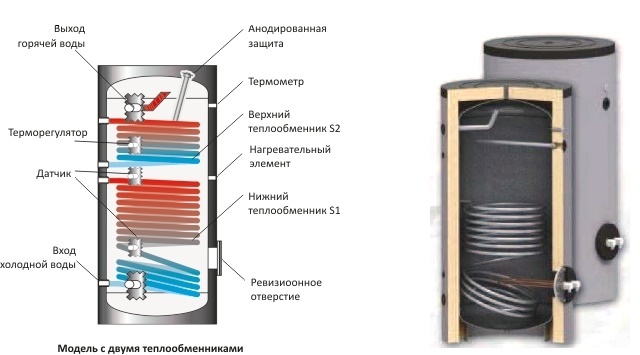

  • С двумя теплообменниками — серия БКН предназначенная для одновременного подключения к двум источникам тепла. Основной объем энергии все также получают от котла. Вода поступает в емкость, где происходит первичный нагрев. Вверху бака установлен дополнительный змеевик, подключенный к солнечным коллекторам или любому другому источнику тепла. Устройство отличается более высокой производительностью и экономичностью.

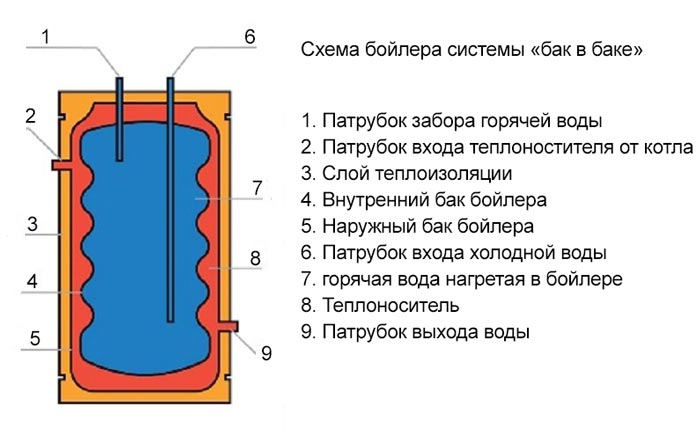

  • Бак в баке — в этом случае вместо змеевика вода из системы отопления поступает в емкость, расположенную внутри бойлера. Конструкция оптимально подходит для быстрого и равномерного смешивания воды. БКН бак в баке имеют хорошую производительность и теплоотдачу, а также длительный срок службы.
  • Комбинированный БКН — в устройстве присутствует 1 или 2 теплообменника и дополнительный ТЭН. Трубчатый нагревательный элемент используется в летнее время года, после отключения системы отопления.
    Если бойлер подключен к солнечным коллекторам принцип работы в летнее время несколько отличается. Солнечная энергия все также остается основным источником тепла. ТЭН включается только при необходимости, в автоматическом режиме, если тепла недостаточно, чтобы нагреть ГВС до нужной температуры.

Выбор бойлера косвенного нагрева во многом зависит от того какая система обогрева используется, а также планируется ли подогревать воду в летнее время года. В ряде решений в летнее время для ГВС используют электрический котёл или водонагреватель.

к меню ↑

Как регулируется температура в бойлере

Управление БКН осуществляется как установленными регуляторами, предусмотренными в самом водонагревателе, так и дополнительным оборудованием, присутствующим в обвязке. Поддержание комфортной температуры выполняется:

  • С помощью погружного термостата или датчика температуры — устанавливается в БКН с объемом свыше 200 л. Ставится на разрыв с насосом, отвечающим за циркуляцию жидкости в БКН. С помощью изменения скорости движения контролируется температура нагрева горячей воды. Погружной термостат присутствует только в бойлерах с производительностью от 200 л и выше.
  • Регулирование температуры при помощи обвязки — в бытовых моделях управлять нагревом ГВС можно с помощью трёхходового крана. Принцип работы модуля связан с реагированием на изменение температуры через открытие или закрытие подпитки теплоносителя. После достижения верхних установленных границ нагрева, трёхходовой кран ограничивает подачу, что приводит к падению температуры ГВС.
    Практика показывает, что при подключении БКН лучше установить трехходовой клапан с сервоприводом. Термостатический смеситель выполняет автоматическую подкачку воды в бойлер и обеспечивает точный и равномерный контроль нагрева.

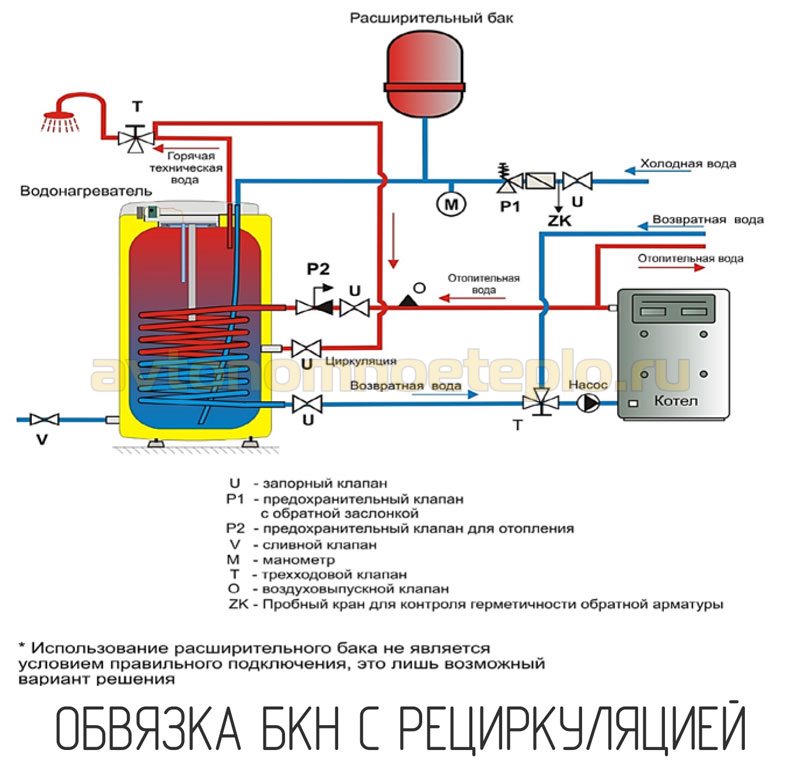

  • Система рециркуляции — после закрытия крана водоснабжения нагретая вода остается в трубах и постепенно остывает. При вторичном открытии крана приходится долго ждать пока не сойдет остывшая вода. По самым скромным подсчетам при условии активного использования, расход всего по одной точке водоразбора удаленной от БКН, составит не менее 70 л.
    Суть системы рециркуляции в том, что после закрытия крана через патрубок забора горячей воды жидкость поступает обратно в бойлер где подогревается до необходимой температуры. При этом сравнительно небольшие затраты на обвязку полностью оправдываются комфортом эксплуатации. Из крана сразу идёт горячая вода.обвязка БКН с рециркуляцией

Оптимальная температура воды в бойлере должна быть на уровне 65-70°. Параметры достаточные, чтобы предотвратить ожоги и термический удар при открытии крана водоснабжения.

к меню ↑

Системы защиты БКН

Горячая вода по своему химическому составу намного агрессивней, чем теплоноситель системы отопления. Чтобы продлить срок эксплуатации оборудования производители используют встроенные системы, предотвращающие образование накипи и преждевременную коррозию ёмкости. При обвязке бойлера косвенного нагрева устанавливают группу безопасности, предотвращающую перегрев воды.
{banner_downtext}
Обязательные системы защиты БКН:

  • Устройство группы безопасности — в систему врезают расширительный мембранный бак. Одновременно устанавливается манометр, сбросовый и воздушный клапан. Группа безопасности обязательна при подключении к твердотопливному отопительному котлу.
  • Автоматическое защитное устройство и заземление — необходимы при установке комбинированного БКН, подключаемого к электросети. Бойлер подсоединяют напрямую через автомат к счетчику.
  • Защита от накипи — входит в базовую комплектацию БКН, предлагаемых европейскими производителями. Магниевый анод в бойлере косвенного нагрева устанавливается в основном в бюджетные версии водонагревателей. Рекомендуется проверять анод каждый год, при выполнении обслуживания.
    Стержни с титановым анодом практически вечные. Главное преимущество — автоматическое изменение интенсивности защиты с учетом повреждений эмали. Магниевый и титановый аноды нужны для предотвращения и остановки коррозии металла бака.
  • Ревизионный люк — необходим для планового ежегодного осмотра, технического обслуживания водонагревателя и чистки.

Производители в инструкции по эксплуатации подробно описывают необходимые условия для нормальной работы БКН. Использование группы безопасности и расширительного бака значительно продлевает срок службы бойлера.

к меню ↑

Разновидности

Чаще всего в продаже встречается бойлер косвенного нагрева со змеевиком. Однако существуют модели, собранные по системе «бак в баке». Принцип работы остался неизменный, только вместо змеевика теплообменником выступает дополнительная емкость. Достоинство системы «бак в баке» заключается в большей площади нагрева. Для подключения трубы системы отопления на емкости аналогично предусмотрен входящий и выходящий патрубок.

Бойлер косвенного нагрева - принцип работы, устройство, обвязка

По типу установки косвенные водонагреватели бывают:

  • Настенные модели ограничены объемом накопительного бака до 200 л. Водогрейный прибор подвешивают на стальные кронштейны. Основное требование – прочная стена. Пустотелая гипсокартонная перегородка не выдержит бак с водой.
  • Напольный водонагреватель рассчитан на большую вместительность. Бытовые модели обычно выпускаются с накопительной емкостью 250–300 л. Бойлер напольный промышленного назначения способен вместить более 1000 л воды. Из-за больших габаритов под водонагреватель отводят отдельную комнату.

По типу расположения бака косвенный бойлер бывает:

  • Горизонтальные модели вместительные. Уровень воды поддерживать удобнее, но места водонагреватель занимает много.
  • Вертикальные модели отличаются меньшей вместительностью. Достоинство водонагревателя в компактности и экономии полезного пространства комнаты.

По материалу изготовления накопительного бака бойлеры бывают трех типов:

  • Все дешевые модели оснащены стальным баком с эмалированным покрытием. Через пару лет защитный слой нарушается и появляется течь.
  • На ступень выше по качеству стоят стеклокерамические баки. Срок эксплуатации увеличен, но и дороже стоят.
  • Бак из нержавейки дорогой. Однако срок эксплуатации неограничен. Водонагреватель прослужит долгие годы, если не попалась низкокачественная подделка.

Разнообразие косвенных водонагревателей позволяет потребителю выбрать оптимальную по форме, стоимости, а также вместимости модель.

к меню ↑

Конструкция водонагревателей

На рынке представлены изделия различной формы, объема и технических характеристик. Независимо от этого водонагреватели каждого отдельного типа схожи по своей конструкции.

к меню ↑

Электрический накопительный

По своей конструкции изделие этого типа представляет собой емкость круглой или овальной формы. Бак используется для накапливания и прогрева воды.

Он находится в корпусе, изготовленном из металла или пластика. Во избежание быстрого охлаждения жидкости производители оснащают емкость теплоизоляционным слоем.
Бак изготавливают из материалов, наименее подверженных коррозии. На рынке представлены изделия, емкость которых изготовлена из эмалированной или нержавеющей стали. Для защиты внутренних деталей от образования накипи водонагреватели оснащают магниевым анодом.

Работа электрического накопительного нагревателя

В нижней части располагается электрический электронагреватель. Он оснащен термостатом, позволяющим поддерживать определенную температуру жидкости. В некоторых моделях установлены два ТЭНа.

После прогрева жидкости один из них отключается, и определенный показатель температуры поддерживается другим. Это позволяет экономить электроэнергию.
Устройство бойлера включает в себя два патрубка. Они используются для подачи воды и ее отведения из емкости. Патрубок холодной воды установлен в нижней части бака, а трубка отбора горячей жидкости – в верхней.

к меню ↑

Электрический проточный

Устройство проточного бойлера для нагрева воды не включает в себя накопительную емкость. Жидкость прогревается при прохождении через устройство. Нагрев осуществляется электрическим нагревателем высокой мощности.

Конструктивные особенности изделия проточного типа позволяют быстро прогревать небольшое количество воды. В конструкцию изделия проточного типа входит:

  • Электрический водонагреватель высокой мощности.
  • Индикатор работы.
  • Рубашка для прохождения воды.
  • Датчики и реле.

Благодаря отсутствию накопительной емкости, проточные бойлеры имеют небольшие размеры. Это дает возможность устанавливать устройство в помещениях с ограниченным свободным пространством.

к меню ↑

Газовые водонагреватели

Устройства, использующие в качестве источника тепла газ, могут быть как проточного, так и накопительного типа. Проточные водонагреватели – газовые колонки могут быстро прогревать небольшое количество жидкости, проходящей через них.

С помощью накопительных можно получить большое количество горячей воды, но после этого потребуется время для прогрева новой порции.
Накопительные устройства состоят из металлического бака, сквозь который проходит газоход. Он необходим для отвода продуктов горения газа. Вместо ТЭНа в водонагревателе используется газовая горелка. Управление степенью нагрева осуществляется специализированным блоком.

к меню ↑

Принцип действия бойлера косвенного нагрев

Для начала будет полезно узнать, как работает бойлер косвенного нагрева. Но перед этим мы разберемся, как устроен классический бойлерный водонагреватель. А устроен он из двух основных частей – это объемный бак и нагревательный элемент. При включении в электросеть он начинает подогревать находящуюся внутри воду. Как только ее температура достигнет заданного значения, подача электроэнергии прекращается.

Далее бойлер переходит в режим ожидания, непрерывно контролируя температуру. Если потребитель откроет кран, поступающая из водопровода вода начнет выталкивать накопленную горячую воду. Холодная вода поступает снизу, в то время как горячая вытекает сверху. Как только температура смеси упадет ниже определенного значения, включится ТЭН и доведет ее до установленной пользователем нормы.

Соответственно, если давление в водопроводе упадет до нуля, бойлер (причем любой) не сможет подавать воду потребителям.

Такой бойлер создан для работы в круглосуточном режиме, в любое время года. Он не нуждается в дополнительных источниках энергии – достаточно подключить его к электросети. Это идеальный источник горячей воды, который необходим в зданиях, где нет других источников ГВС. Косвенный бойлер устроен несколько по-другому – нагрев в нем ведется за счет тепла, получаемого от отопительной системы. Работает он следующим образом:

Бойлер косвенного нагрева - принцип работы, устройство, обвязка
Бойлер косвенного нагрева, в отличие от водонагревателя, использует тепловую энергию горячей воды в системе отопления дома для нагрева воды для бытовых нужд, а не дорогостоящую электроэнергию, а значит, он более экономичен в использовании.

  • Встроенный бак полностью наполняется водой по аналогии с традиционным электрическим бойлером;
  • Включается подача теплоносителя от отопительной системы;
  • Косвенный бойлер приступает к нагреву воды до заданного термостатом значения.

Таким образом, принцип работы бойлера косвенного нагрева чрезвычайно прост – работает он примерно так же, как и оборудование прямого нагрева. Разница заключается лишь в том, что вместо ТЭНа здесь используется змеевик – вот и почти все различия. Температурный контроль осуществляется термостатом, включающим или отключающим подачу теплоносителя.

Котел косвенного нагрева – это в корне неправильная терминология. Правильное название оборудования – бойлер косвенного нагрева.

Косвенный нагрев – это нагрев за счет тепла, поступающего из отопительной системы. Благодаря ему снижаются расходы на электроэнергию. В летнее время годы горячая вода подготавливается другими способами – например, с помощью проточного водоподогревателя. Но есть и другой выход, заключающийся в установке ТЭНа в бойлер косвенного нагрева через предназначенный для этого фланец.

Обратите внимание, что далеко не каждый водонагреватель косвенного нагрева оснащается фланцем для установки ТЭНа – эта возможность предусмотрена лишь в нескольких моделях.

Бойлер косвенного нагрева - принцип работы, устройство, обвязка

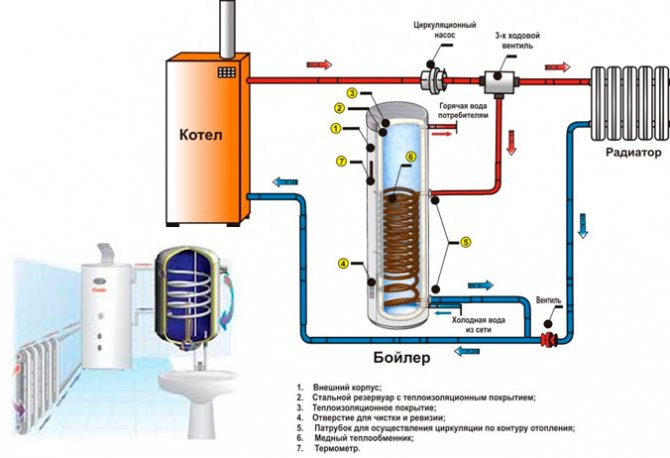

Принцип работы бойлера косвенного нагрева
Бойлер косвенного нагрева - принцип работы, устройство, обвязка
Бойлер косвенного нагрева - принцип работы, устройство, обвязка
Бойлер косвенного нагрева - принцип работы, устройство, обвязка
Принцип работы бойлера косвенного нагрева

к меню ↑

Устройство бойлера

Косвенный нагрев в данных бойлерах осуществляется за счет тепла, частично отбираемого от отопительной системы. Для этого в их устройстве предусмотрены спиральные теплообменники, изготовленные из меди или латуни. Они обладают достаточно большой площадью, чтобы обеспечить более быстрый прогрев внутреннего содержимого. Все это хозяйство заключено в баки того или иного объема. Виды применяемых баков:

Бойлер косвенного нагрева - принцип работы, устройство, обвязка
По соотношению цена/качество стеклокерамические бойлеры являются наилучшим решением.

  • Эмалированные – отличаются предельной дешевизной и не самым продолжительным сроком службы;
  • Стеклокерамические – более продвинутые баки, характеризующиеся повышенной выносливостью. Но стоят они дороже баков, покрытых эмалью;
  • Из нержавеющей стали – практически вечные, очень выносливые и стойкие к коррозии. Это действительно лучший выбор, но отличающийся высокой ценой.

В дополнение ко всему на борту присутствуют термостаты – они управляют поступлением теплоносителя, регулируя температуру воды в баках в установленных пределах. Для обслуживания бойлеров косвенного нагрева в их конструкции предусмотрены ревизионные отверстия (фланцы).

Для работы в летнее время косвенные водонагреватели могут оснащаться ТЭНами. Они приобретаются отдельно или поставляются уже встроенными. Также на борту присутствует автоматика, которая управляет отключением и включением электрических нагревательных элементов. Для защиты баков и сварных швов предусмотрены сменные магниевые аноды. Внешние кожухи изготавливаются из пластика или стали.

Любой накопительный бак косвенного нагрева содержит в себе еще одну важную деталь – это теплоизоляция, защищающая воду от слишком быстрого остывания.

к меню ↑

Устройство водонагревателя

Более распространенными типами бойлеров являются накопительные и проточные. Но у них есть свои ограничения:

  • Накопительные модели потребляют большое количество энергии для постоянного поддержания температуры.
  • Проточный нагреватель быстро нагревает воду, но не может обеспечить постоянство температуры, а сила напора зависит от давления в водопроводной магистрали.

С косвенным прибором для нагрева воды можно обеспечивать не только все заборные точки в доме, но и систему отопления. К тому же его работа не зависит от наличия электричества или газа. Все, что нужно — подкидывать дрова в топку и получать результат.

Разводка линий воды

Как устроен прибор? В основе конструкции лежит большой бак с котлом для топки. Снаружи корпусзащищен от теплопотери монтажной пеной, минеральной ватой или другим утеплителем. Внутри находятся:

  • Теплообменник — медная или латунная трубка наполненная веществом.
  • Термометр — измеряет температуру.
  • Магниевый анод — защищает элементы от коррозии.

Принципиальная схема разводки

Последние косвенные модели дополнительно оснащаются ТЭНом. Это позволяет использовать прибор в летнее время как электрический бойлер. Некоторые изделия могут работать от солнечной энергии.

Возможен нагрев солнечной энергией

Различают два типа изделий косвенного нагрева:

  • Напорный или закрытый. Устанавливается при наличии водопровода. Бак чаще всего изготавливается из нержавеющей стали, меди или имеет эмалированное покрытие. Если вы правильно рассчитаете необходимую производительность, тогда прибор будет регулярно снабжать несколько точек забора. В том числе передавать тепло от бака к отопительному котлу.
  • Безнапорный или открытый. Способен обеспечивать одну точку забора. Он хорош при отсутствии постоянного водоснабжения, поскольку может работать без давления в системе.
к меню ↑

Зачем нужен бойлер косвенного нагрева

   Бойлер косвенного нагрева может показаться сомнительным устройством. Двухконтурный котел, способный одновременно производить горячую воду и греть дом, обойдется дешевле, чем одноконтурный, дополненный бойлером косвенного нагрева. Но широкое применение последнего обусловлено рядом преимуществ:

  1. Способность одновременно обеспечить несколько точек разбора большим потоком воды почти стабильной температуры.
  2. Комфорт использования (регулировка протока в соседнем смесителе не сказывается на температуре воды, вытекающей из вашего).
  3. Низкие затраты на нагрев воды.
  4. Возможность применения альтернативных источников тепла (солнечная энергия, электрическая).
  5. При питании от системы отопления не нагружает электросеть.
  6. Отсутствие проблем с зарастанием трубки теплообменника за счет циркуляции по ней подготовленной воды из котла.
  7. Легкость построения сети горячего водоснабжения с рециркуляцией (не нужно ждать пока из системы сойдет холодная вода);
  8. Не требует подключения к дымоходу.

   Из недостатков схемы можно отметить следующие:

  1. Повышенные начальные вложения.
  2. Долгий нагрев при холодном запуске и после большого разбора.
  3. Габариты устройства.
  4. Снижение эффективности затрат, если бойлер косвенного отопления продолжает получать тепло от ненужного летом отопительного котла.
к меню ↑

Нюансы эксплуатации бойлера косвенного нагрева в летний период

   Подключение нагревателя в отдельном контуре позволяет вывести из эксплуатации все остальные и использовать котел в режиме минимальных нагрузок. Это снижает общий КПД системы, но остается достаточно экономичным. Есть и другие решения проблемы.

   Во многих бойлерах косвенного нагрева встроены тэны, которые позволяют использовать их в качестве накопительного электрического водонагревателя. Такая модификация не слишком удорожает устройство, ведь конструкции приборов очень схожи.

Тэны в бойлере косвенного нагрева - Фото 04

Тэны в бойлере косвенного нагрева — Фото 04

   Реже бойлер косвенного нагрева может быть оборудован дополнительными теплообменниками для подключения к альтернативным источникам тепла. В качестве таковых используют гелиосистемы, теплообменники систем кондиционирования и другие варианты.

Уточнение: Переключение на альтернативный теплоноситель может быть реализовано и со стандартным прибором с помощью дополнительной разводки и запорной арматуры.

к меню ↑

Достоинства и преимущества

Давайте посмотрим, чем хороши бойлеры косвенного нагрева. Они обладают целым рядом преимуществ перед агрегатами прямого нагрева. Перечислим положительные черты:

  • Высокая производительность – благодаря большой площади теплообменников, представленные водонагреватели обеспечивают быстрый нагрев воды в баке;
  • Экономичность – достигается за счет отсутствия потребления электроэнергии в зимнее время года, когда в доме работает отопление;
  • Большая вместительность – в магазинах можно купить модели на 300 литров и даже больше. Даже при учете столь внушительного объема нагрев осуществляется довольно быстро.

К сожалению, не обошлось без недостатков:

Бойлер косвенного нагрева - принцип работы, устройство, обвязка
Накопительный бойлер — вещь довольно крупногабаритная. Не в каждом доме найдется достаточно места для его установки.

  • Для управления бойлерами необходимо дополнительное оборудование, без которого невозможна регулировка температуры – это лишние расходы;
  • Зависимость от отопительной системы – если она не работает, то не работает и сам бойлер (проблема решается ТЭНом, но из этого вытекает следующий недостаток);
  • Большое энергопотребление в летний период, когда техника работает от электросети.

Но даже недостатки неспособны пересилить вышеуказанные достоинства, поэтому бойлеры косвенного нагрева остаются востребованным оборудованием.

к меню ↑

Подключение бойлеров к отоплению

Бойлер косвенного нагрева нужен для подготовки большого количества горячей воды. Поэтому чаще всего они делаются довольно объемными, вмещая 200 литров воды и даже больше. Как говорилось выше, источником тепла для нагрева воды выступает отопительная система, работающая от того или иного котла. Для подключения бойлерного водонагревателя необходимо сделать отвод от отопления и выполнить подключение через отдельный кран.

В зависимости от типа котла и типа самого бойлера, используются следующие схемы подключения:

  • Через циркуляционный насос и клапан обратного хода – здесь термостат управляет работой насоса;
  • Через трехходовой клапан — не самая распространенная, но эффективная схема с низким энергопотреблением;
  • Напрямую, без терморегуляции – в этом случае температура воды в баке будет примерно такой же, как и в отопительной системе.

Также предусмотрены схемы, использующие автоматику самого отопительного котла. Какую из схем подключения выбрать – зависит от конкретных условий и возможностей оборудования.

В любом случае бойлер косвенного должен располагаться в непосредственной близости от отопительного котла, в зоне максимальной температуры теплоносителя.

к меню ↑

Выбор бойлера косвенного нагрева

   Основным нагревателя является объем емкости. Самым простым вариантом определения необходимого объема является умножение количества членов семьи на 80 л. Этого достаточно для принятия душа всеми ими в короткий промежуток времени. Для любителей принять ванну указанную цифру стоит увеличить вдвое. Лишний запас по объему создает проблемы с размещением и увеличивает время нагрева.

Внутренний бак бойлера - Фото 05
Внутренний бак бойлера — Фото

   На долговечность изделия основное влияние оказывает материал внутреннего бака. Емкости недорогих бойлеров косвенного нагрева выполняют из тонкостенного стального листа. Для предупреждения коррозии внутренняя поверхность покрывается защитным слоем на основе стекла, керамики, фарфора. Такая защита быстро теряет эффективность из-за разности изменения размеров при перепадах температур относительно стальных стенок емкости и хрупкости самого материала покрытия.

   Более продвинутые варианты выполняются из нержавеющей стали. Дополнительной защитой служит сменный магниевый анод. Обладая более низким электрохимическим потенциалом, он окисляется быстрее стали. Встречаются модели с баком из полимерных материалов.

Бойлер с баком из нержавеющей стали - Фото 06

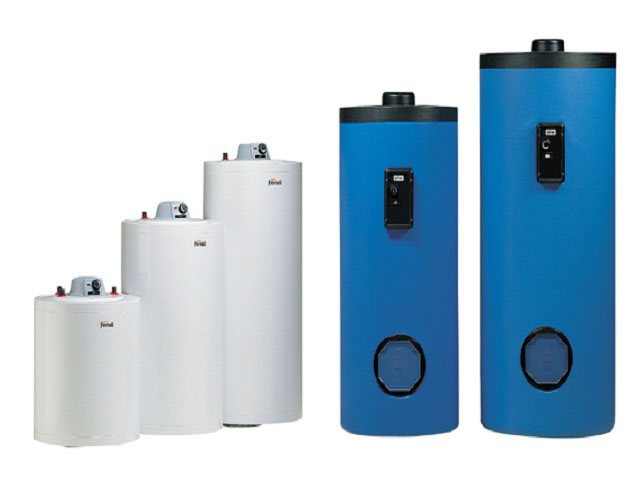

Бойлер с баком из нержавеющей стали — Фото

   Бойлер косвенного нагрева может снабжаться разными типами термоизоляции: от самой дешевой поролоновой до наиболее эффективной из пенополиуретана. Качественно изолированная емкость не должна терять более 4°С в сутки при отсутствии разбора воды и отключенной циркуляции теплоносителя.

   Значение имеет материал и способ установки змеевика. В дорогих моделях его делают съемным и выполняют из хорошо проводящей тепло, а также неподверженной коррозии латуни. Съемный змеевик легче очистить от накипи. В самом простом случае стальной змеевик просто приваривается к стенкам емкости.

   Нагреватели могут отличаться по способу установки. Выделяют напольные и настенные устройства. Перед тем как установить бойлер косвенного нагрева настенного типа, нужно убедиться в достаточной прочности самой стены. Если есть сомнения, лучше отдать предпочтение напольному варианту.

Настенная установка бойлера - Фото 07

Настенная установка бойлера — Фото Напольная установка бойлера - Фото 08

Напольная установка бойлера — Фото Совет: Для гипсовых перегородок не подходит крепление на анкерные болты. Здесь лучше использовать сквозные шпильки и шайбы с развитой опорной поверхностью на обратной стороне стены.

   Существуют котлы со встроенными бойлерами косвенного нагрева небольшого объема. Они занимают меньше места, не стребуют дополнительного подключения и установки. Такие устройства оптимальны для небольшой семьи.

к меню ↑

Важные характеристики при выборе

Что нужно учесть при выборе
Пожалуй, главной характеристикой является объем бака. Бойлеры косвенного нагрева могут иметь объем 100 литров, 200 литров, 300 литров. Исходите из своих потребностей в воде. К примеру, для принятия ванны нужно от 160 литров, для душа – до 85 литров. Если одновременно будут работать две точки водоразбора, необходим большой запас горячей воды. Но при этом учитывайте, что большой бойлер займет много места и вода в нем будет нагреваться дольше. Если вы собираетесь купить бойлеры в интернет-магазине, обратите внимание на следующие параметры: потребляемая мощность, рабочая температура, давление в системе, объем накопительного бака. От их значений зачастую также существенно зависит стоимость бойлера.

к меню ↑

На что обратить внимание при выборе БКН

Один из основных параметров, который должен стать решающим аргументом при покупке бойлера – его вместительность. Чтобы узнать необходимую емкость бака, советуем ориентироваться на количество человек в вашей семье.

Рекомендации по литражу:

  • 2 потребителя – 80-100 литров.
  • 3 человека – 100-120 литров.
  • 4 – 120-150 литров.
  • 5 – 150-200 литров.

Важно разделять понятия «общая емкость бака» и «рабочая емкость», ведь спиральная труба, расположенная внутри бойлера, занимает значительную площадь. Поэтому обязательно уточните при покупке, сколько реально воды помещается в прибор (в технических характеристиках этот нюанс должен быть указан).

Также помимо «поголовного» пересчета потенциальных потребителей, необходимо учитывать и частоту, и объемы использования воды. Например, если в вашей семье любят понежиться в теплой ванне, а не наскоро принять душ, рабочая емкость бака должна быть соответственной — не менее 120 литров.

БКН выгодно использовать в комплекте с твердотопливным или одноконтурным газовым котлом, но если расход воды меньше 1 л/мин, дешевле обойдется двухконтурный котел, который и места займет гораздо меньше, чем система с косвенным нагревом

Другие важные параметры:

  1. Мощность – чем больше водопотребление, тем выше должен быть ресурс прибора. Но при этом важно, чтобы мощность «косвенника» не превышала возможности отопительной системы (или другого внешнего источника энергии). К примеру, если объем накопительного бака варьирует в пределах 120-150 литров, мощность котла должна быть не менее 23 кВт, а для 160-200 литров уже понадобится 31-39 кВт.
  2. Время нагрева – параметр, зависящий от объема бака и количества витков на змеевике (большие или комбинированные емкости могут быть снабжены несколькими спиралями).
  3. Материал бака – для долговременного использования лучше всего подойдут бойлеры из нержавейки или медицинской стали.
  4. Теплоизоляция – в дешевых моделях применяется поролон, который быстро изнашивается и пропускает тепло, поэтому лучше приобрести более дорогой прибор, где использовался полиуретан.
  5. Управление – устройство сможет работать в автоматическом режиме, по необходимости отключая и запуская ток воды, контролировать нагрев с помощью температурного датчика.

При выборе формы и размере бака также необходимо учесть, что хотя теоретически бойлер можно установить в любой комнате, где есть доступ к теплотрассе, его оптимальное месторасположение – рядом с котлом. Так передача тепла наиболее эффективна.

к меню ↑

Бойлер косвенного нагрева – какой лучше

Выбрать оборудование для подготовки горячей воды вовсе не так сложно, как это кажется на первый взгляд. Для начала нужно определиться с местом его установки. Для напольного монтажа подойдет любая вертикальная модель. Если планируется настенная установка, рекомендуем выбрать нагреватель в горизонтальном исполнении – он может быть прямоугольным или круглым (бочкообразным).

Бойлер косвенного нагрева - принцип работы, устройство, обвязка
В настоящее время на рынке представлено множество моделей разной эмкости и обширного ценового диапазона. Подобрать нужную модель именно под Ваши нужды не составит особого труда.

Далее определяемся с объемом. Для семьи из трех человек необходим бойлер косвенного нагрева объемом не менее 100 литров. Этого хватит для приема душа всем членам семьи. Если кто-то любит поплескаться под тугими струями душа побольше, следует выбрать больший объем – например, на 150 литров. При экономном расходовании воды этих же 150 литров хватит на 5 человек.

Все эти данные приведены с учетом экономного и равномерного потребления горячей воды на протяжении всего дня. Если семья расходует воду в немыслимых количествах (например, все любят поваляться в ванне), смело берем более емкий водонагреватель. Но помните, что он будет нагружать отопительный котел. Для того чтобы подсчитать мощность котла по самой простой формуле, нам потребуются следующие данные:

  • Необходимая тепловая мощность для обогрева домовладения;
  • Мощность бойлера косвенного нагрева.

Предположим, что на ваш дом нужно 10 кВт электроэнергии, а бойлерный водонагреватель потребляет еще 5 кВт. Итого потребуется котел мощностью не менее 15 кВт. А если учесть запас в 10-15%, потребуется котел с тепловой мощностью не менее 17-18 кВт. Но так как оборудование будет работать не постоянно, а с перерывами, то 15 кВт будет вполне достаточно.

Если вы чувствуете неуверенность в правильности подбора мощности, обратитесь в газовую службу или к специалистам по монтажу систем отопления – они сделают более точные расчеты и смогут подобрать к котлу наиболее подходящее водонагревательное оборудование.

Также необходимо уделить внимание материалам изготовления бака бойлера косвенного нагрева. Эмалевые баки выходят из строя довольно быстро, поэтому мы рекомендуем приобретать оборудование со стеклокерамическими баками или с баками из нержавейки. По поводу брендов отдаем предпочтение «итальянцам» и «европейцам». Остерегайтесь покупки продукции китайских производителей, так как она не отличается своим качеством.

к меню ↑

Видео: Интересный вариант самодельного бойлера косвенного нагрева по проекту ЭНКдом

Готовый бойлер можно приобрести в магазине и тогда останется только установить его на заранее подготовленное место. Однако стоимость его достаточно велика и если у вас есть навыки работы с необходимыми для его изготовления инструментами , то, приобретя нужный материал, можно сделать все своими руками, сэкономив при этом приличную сумму денег и повысив свою самооценку !))

В большинстве частных домов, особенно расположенных за чертой города, технически отсутствует возможность подключения к центральным коммуникационным сетям: водоснабжающим, канализационным, тепловым и т.д., но при этом проблем с электричеством, как правило, не существует. Поэтому разумно для системы отопления установить электрокотел, объединив его с бойлером косвенного нагрева для решения другой задачи – обеспечения дома горячей водой.

Бойлер косвенного нагрева от центрального отопления

к меню ↑

Ход действий при монтаже

После того как выбрана схема, можно уже предполагать какое оборудование для нее понадобится. Кроме основного комплекта деталей, может возникнуть необходимости в вентилях, шаровых кранах, клапанах (обратном и трехходовом) и распределительных гребенках.

Порядок действий:

  • подготовить место для монтажа (на стене или полу);
  • сделать разводку, пометив синим и красным цветом выходы холодной и горячей воды;
  • встроить тройник и клапан сброса давления, обработав соединения герметиком;
  • подключить краны выхода горячей и входа холодной воды;
  • присоединить к источнику электропитания, смонтировать автоматику и термостат;
  • выбрать режим нагревания;
  • проверить подключение.

Вот все рекомендации, которые позволяют представить полный объем работ. Во время подключения конкретной модели необходимо строго следовать инструкции, поставляемой в комплекте с оборудованием.

[spoiler title="Источники"]

  • http://rmnt-aqua.ru/bojler-kosvennogo-nagreva-kak-rabotaet-i-zachem-on-nuzhen-sovety-po-vyboru/
  • https://AvtonomnoeTeplo.ru/vodonagrevateli/185-napolnye-boylery-kosvennogo-nagreva.html
  • https://melt-spb.ru/dlya-otopleniya/bak-kosvennogo-nagreva-princip-raboty.html
  • https://fugar-kamin.ru/kotly/boyler-kosvennogo-nagreva-ustroystvo-princip-raboty-i-shemy-podklyucheniya.html
  • https://delta-instrument.ru/kotly/vodonagrevatel-kosvennogo-nagreva.html
  • https://NiceSpb.ru/otopitelnye/bojler-kosvennogo-nagreva-rabota-letom.html
  • https://www.vseinstrumenti.ru/santehnika/vodonagrevateli/bojlery-kosvennogo-nagreva/
  • https://masterfibre03.ru/kotel/bojler-kosvennogo-nagreva-princip-raboty.html

[/spoiler]


Вверх
Вверх
