Блуждающие токи: причины возникновения и способы защиты от них

Содержание
  1. Что такое блуждающий ток?
    1. Определение понятия
    2. Описание явления
    3. Процесс формирования
    4. О каких утечках электроэнергии идёт речь
    5. Какое действие оказывает ток?
    6. Влияние на систему водоснабжения
    7. Причины и источники возникновения
    8. Побочный эффект, усугубляющий потери
    9. Механизм образования блуждающих токов
    10. Связь блуждающего тока и коррозии на металле
    11. Первые признаки коррозии
    12. Немного о природе блуждающих токов и их опасности
    13. Нужно ли заземлять полотенцесушитель
    14. Полимерная обработка – решение проблемы без заземления
    15. Почему раньше не возникало подобных сложностей?
  2. Какие объекты подвергаются максимальной опасности
  3. Способы защиты от блуждающих токов
    1. Защита водопроводных труб
    2. Пассивная защита
    3. Активная защита
    4. Защита полотенцесушителей
    5. Защита газопроводов
  4. Создание заземлительной системы
  5. Недостатки систем катодной защиты
    1. Дополнительные способы защиты от блуждающих токов
  6. Правила выполнения замеров
    1. Методы измерения
  7. Для чего заземляют ванну
    1. Обустройство контура заземления
    2. Особенности подключения старых ванн к заземлению
    3. Требования к электропроводке
  8. Инструкция по заземлению своими руками
    1. Шаг 1 – выбор материалов перед началом работы
    2. Шаг 2 – подготовка инструмента для электротехнических работ
    3. Шаг 3 – прокладка шины заземления для квартиры
    4. Шаг 4 – заземление всех приборов в ванной комнате

Блуждающие токи: причины возникновения и способы защиты от них

Что такое блуждающий ток?

Как известно, земля является проводником электрического тока, что позволяет применять это свойство для создания заземляющих устройств. Но в тоже время, когда почва выступает в качестве токопроводящей среды, в ней образуются утечки. Поскольку нельзя спрогнозировать в какое время начнется процесс, и где он будет протекать, то такие проявления получили термин «блуждающие».

к меню ↑

Определение понятия

Блуждающие токи – это заряженные электрочастицы с определенной траекторией движения, возникающие в земле, являющейся проводником. Термин блуждающие возник из-за того, что невозможно предугадать локализацию частиц и начало возникновения процесса. Влияние блуждающих электрочастиц крайне негативно сказывается на металлических изделиях, находящихся над землей и под ней.

Подобные процессы возникают из-за растущего количества электрифицированных объектов, являющихся основой современных стран. А так как почва проводник для электричества, происходит взаимодействие между элементами.

Возникают блуждающие частицы подобно электрическим, для взаимодействия которых требуется сопоставление разности потенциалов в 2-х произвольных точках, только для блуждающего варианта проводник – это земля. В результате находящийся металлический материал вблизи процесса разрушается быстрее из-за коррозии.

к меню ↑

Описание явления

Блуждающими токами называются те, которые появляются в земле, когда ее используют как токопроводящую среду. Создают коррозию металла, который целиком или частично находится под поверхностью земли, а иногда только соприкасается с земельными наделами. Наблюдаются на трамвайном и железнодорожном пути, электрифицированной дороге. Иногда становятся причиной короткого замыкания и аварийной ситуацией.

Блуждающие токи: причины возникновения и способы защиты от них
Разрушительное явление

Отличаются от обычных стационарных электротоков тем, что они появляются внезапно и в самом непредсказуемом участке. От того, какое они имеют направление, зависит происходящий процесс на объекте, через который начинает протекать электроток. Если объект обладает положительным потенциалом относительно иного объекта, при контакте с ним появляется электроток с коррозией и окислением проводов. Если объект обладает отрицательным потенциалом, то на нем восстанавливаются параметры того вещества, которое находится в жидкости состава среды, где течет электроток.

Обратите внимание! Поскольку химактивность элементов, которые контактируют с жидкой средой или электролитом, не понятна, то сложно предугадать время с местом появления блуждающего типа электротока. В настоящее время его наличие приводит к коррозии объекта с положительным потенциалом.

Блуждающие токи: причины возникновения и способы защиты от них

к меню ↑

Процесс формирования

Причиной для возникновения блуждающих токов служит большое количество оборудования, работающего от электрического заряда, в результате потенциальными источниками являются следующие элементы:

  • наличие ЗУ в таких объектах как подстанции, ВЛ с нулевым проводником, распределители;
  • возникновение активности, как результат разрушения изоляционного слоя проводов, несущих ток в кабелях и ВЛ сетях, где нейтраль изолирована;
  • присутствие связующего технологического звена между проводником и почвой в конструкциях с заземленной нейтралью и рельсовых транспортах, движимых током.

Механизм возникновения спонтанных разрядов можно рассмотреть на примере одного из приведенных пунктов.

Один конец нулевого провода соединен с ЗУ электростанции, а другой присоединен к шине PEN потребляющего энергию, обладающей присоединением к ЗУ. Отсюда следует, что разница потенциалов электрического значения между выводами формирует блуждающие токи, так как энергия станет передаваться на ЗУ, что в свою очередь сформирует цепь.

В данном случае объем потерь не имеет большого процента, так как пройдет по пути самого малого сопротивления, однако определенная часть попадет в землю.

Аналогично происходит утечка энергии и в случае с повреждением изоляции проводки.

При этом постоянная бесперебойная утечка не имеет места, так как о ее возникновении сигнализирует система и происходит автоматическая локализация участка, а также согласно нормативам, существует определенный период времени, отведенный на устранение неполадок.

Важно! Cогласно статистике, основные места формирования утечки электроэнергии и образования блуждающих токов приходятся на городские и пригородные зоны, где существует наземный транспорт, зависящий от энергосети.

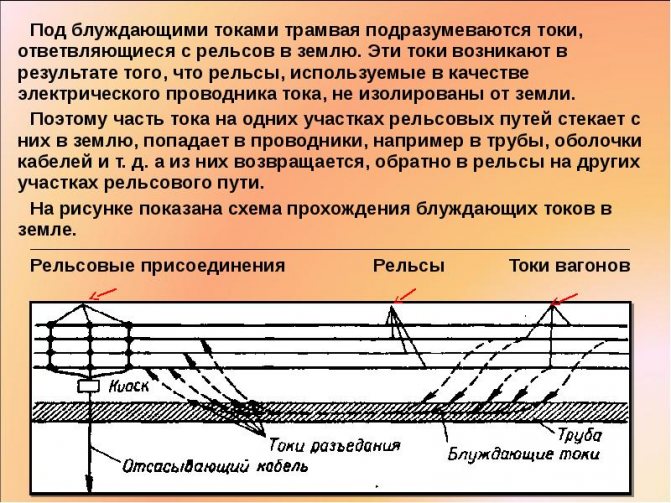

При использовании городского электрифицированного транспорта, подается напряжение из подстанции в тяговую систему, переходящее на рельсы и совершающее обратный цикл. Если рельсы как железная основа относительно проводника недостаточно устойчивы, это ведет к образованию в почве локаций блуждающих токов, тогда любая металлоконструкция, появившаяся на их пути, например, сантехнические изделия, выступают в качестве проводника.

Важно! Происходит такое взаимодействие из-за того, что ток перемещаясь, выбирает путь наименьшего сопротивления, которое у металла ниже, чем у земли.

к меню ↑

О каких утечках электроэнергии идёт речь

В сетях электропитания используются фазный и нулевой провод. Последний многими рассматривается как заземление, но на самом деле он устроен более сложно. Этот провод соединён не с грунтом, а с питающей подстанцией. На ней он в конечном счёте подключается к заземлению. К нему подсоединены нулевые провода всех потребителей подстанции.

Такое заземление имеет ненулевой потенциал и непосредственно соединено с грунтом. Оно может стать одним из источников блуждающих токов.

Другой широко распространённый вариант — это электротранспорт. При его движении вверху расположен фазный провод. Разность потенциалов создаётся между ним и рельсами, непосредственно контактирующими с землёй. Этот грунт является ещё одним источником электроэнергии для блуждающих токов.

Если потенциал нулевого проводника одинаковый на всём протяжении пути, то разность потенциалов не возникнет. Когда это не так, возникает блуждающий ток. На рельсах образуются анодные и катодные участки. В первых из них активно разрушаются рельсы вследствие электролитических реакций. Если не контролировать такие ситуации, они могут приводить к катастрофам.

В земле проходят кабели электропитания. Они имеют мощную изоляцию. Однако с течением времени она может начать разрушаться. В результате через оголённые участки энергия станет уходить в почву. Иногда в таких кабелях имеется очень высокое напряжение, которое может достигать нескольких тысяч вольт.

к меню ↑

Какое действие оказывает ток?

Проблема актуальна на тех участках трубопровода, которые проложены под железнодорожными путями, автомагистралями и городскими дорогами. Создаваемые на поверхности грунта блуждающие токи идут по пути наименьшего сопротивления. Так как металл – прекрасный проводник, заряженные частицы проходят через него и возвращаются к исходной точке.

Это разрушает трубы, так как частицы забирают с собой молекулы металла. Постоянно подвергаясь действию электричества, стенки трубы истончаются. Чтобы исключить проблему, важно правильно выбрать способы защиты изделий от тока.

к меню ↑

Влияние на систему водоснабжения

При построении системы отопления и водоснабжения в массовом масштабе используются стальные трубы. За счёт заметно более высокой проводимости стали по сравнению с грунтом такие трубы начинают “притягивать” электрические заряды, а в местах входа и выхода тока (катодная и анодная зоны, соответственно) происходит интенсивная коррозия.

Физика возникновения явления сразу же определяет способы защиты от него. Подавить блуждающие токи в водопроводных трубах можно:

  • совершенствованием и поддержанием в исправном состоянии изоляции;
  • применением пластиковых вставок при условии обязательного дополнительного выравнивания потенциалов;
  • установкой катодной защиты.
к меню ↑

Причины и источники возникновения

Как мы помним из школьного курса физики, для образования электрического тока необходимо, чтобы возникла разность потенциалов между двумя участками цепи. Принцип возникновения блуждающих токов – аналогичный. Только роль проводника в данном случае исполняет земля.

На территории современных городов и населенных пунктов находится множество электрифицированных объектов, начиная от ЛЭП и заканчивая рельсовым транспортом, включая оборудование тяговых подстанций. Их объединяет один фактор – расположение на земле. Это приводит к довольно специфичному взаимодействию с последней, проявляющемуся в виде появления блуждающих токов. Ниже представлена таблица, которой приводятся их потенциальные источники и условия образования электросвязи связи с почвой.

Таблица 1. Потенциальные источники.

Название объекта Взаимосвязь с землей
Различные виды распределительных устройств, оборудование подстанций, ВЛ с нулевым проводником (глухозаземленная нейтраль), подключенным к повторным заземлителям. При наличии на объекте ЗУ.
ВЛ сетей с изолированной нейтралью, кабельные магистрали. Возникает при повреждении изоляционного покрытия токонесущих элементов кабелей.
Рельсовый электротранспорт, системы с заземленной нейтралью. Наличие технологической связи между одним из проводников и землей.
к меню ↑

Побочный эффект, усугубляющий потери

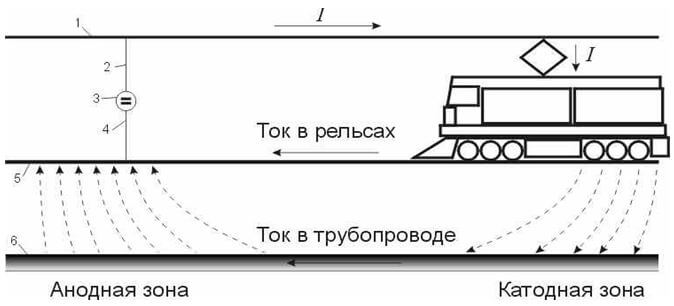

Напротив катодной зоны «жертвы», то есть трубопровода, возникает анодная зона рельсового пути. Это логично: если электроток куда-то входит, он должен откуда-то выходить, точнее вытекать. Это ближайшее с точки зрения электропроводности грунта место, где рельс имеет электрический контакт с физической землей (грунтом). В этой точке происходят аналогичные электрохимические разрушения металла железнодорожного полотна. А вот это уже проблема, связанная с безопасностью людей.

Блуждающие токи 5

Кстати, эта ситуация характерна не только для магистральных железных дорог и трубопроводов. Да и прокладываются они не всегда параллельно друг другу. А вот в городе, где рядом с многочисленными подземными коммуникациями проходят трамвайные пути, возникает такое количество разнонаправленных блуждающих токов, что впору задуматься о комплексных мерах защиты.

Блуждающие токи 6

На примере железной дороги, мы разобрали принцип негативного влияния паразитных токов. Эти процессы запрограммированы (если можно так сказать) самой конструкцией,

Пробой изоляции

Ситуация с нарушением изолирующей оболочки кабеля может возникнуть где угодно. Вопрос в том, какие будут последствия.

Предположим утечку фазы в грунт на значительном расстоянии от рабочего контура заземления. Если сила тока достаточно большая (точка пробоя большой площади), созданы «благоприятные» условия: влажный грунт, и прочее — достаточно быстро сработает защитная автоматика, и линия будет отключена. А если сила тока меньше, чем ток «отсечки» автомата? Тогда между «пятном» утечки и «землей» возникают долгоиграющие блуждающие токи. А дальше вы знаете: попутный трубопровод, кабель в металлической оболочке, анодная зона, электрохимическая коррозия…

Собственно, группа риска определена:

  • Трубопроводы с металлическими стенками. Это может быть вода, канализация, нефте- или газопроводы.
  • Кабельные линии (силовые, сигнальные, информационные) с металлической оболочкой.
  • Металлическая арматура в конструкциях дорог или зданий.
  • Габаритные цельнометаллические сооружения. Например, емкость (танк) для хранения нефтепродуктов.
к меню ↑

Механизм образования блуждающих токов

В таблице мы привели в качестве примера несколько источников, теперь рассмотрим подробно, как в них образуется интересующий нас процесс. Как уже упоминалось выше, чтобы он появился, между двумя точками на земле должно произойти возникновение разности потенциалов. Такие условия создаются контурами ЗУ систем с глухоизолированной нейтралью.

Нулевой провод (PEN) одним концом соединен с ЗУ электроподстанции, а вторым подключен к шине PEN потребителя, которая соединена с заземляющим устройством объекта. Соответственно, разница электрических потенциалов между выводами нулевого проводника будет передаваться ЗУ, что создаст условия для образования цепи. Величина утечки будет незначительной, поскольку основная нагрузка пойдет по пути наименьшего сопротивления (нулевому проводнику), но, тем не менее, часть ее пойдет по земле.

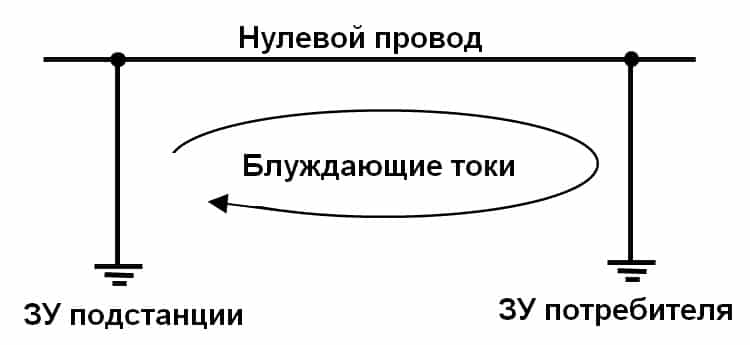

Образование блуждающих токов между ЗУ нулевого провода
Образование блуждающих токов между ЗУ нулевого провода

Практически аналогичные условия образуются, когда возникают проблемы с изоляцией проводов (разрушение оболочек) кабельных магистралей или ВЛ. При возникновении КЗ на землю, в этой точке потенциал равный или близкий к фазе. Это вызывает образование тока утечки к ближайшему ЗУ с потенциалом PEN-провода.

В приведенном примере о постоянной утечке переменных токов речь не идет, поскольку согласно действующим нормам на поиск и устранение повреждения отводится два часа. При этом, в большинстве случаев, отключение поврежденной линии или локализация участка с КЗ производится автоматически. Процесс может существенно затянуться, если сила тока КЗ ниже аварийного порога.

Как показывает практика, наибольшая доля источников токов постоянной утечки приходится на городской и пригородный рельсовый электротранспорт. Механизм их образования продемонстрирован ниже.

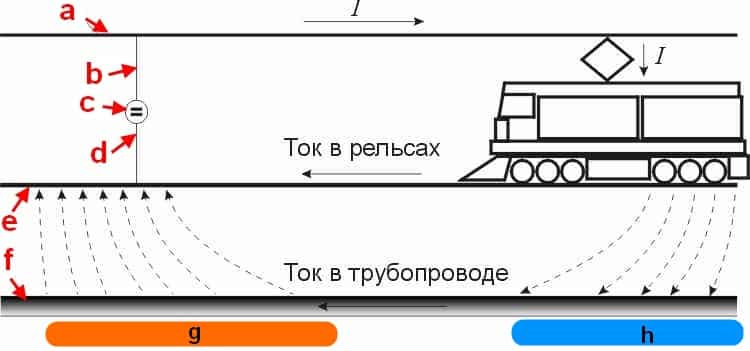

Рельсовый электротранспорт в качестве источника блуждающих токов
Рельсовый электротранспорт в качестве источника блуждающих токов

Обозначения:

  1. Контактный провод, от которого получает питание силовая установка электротранспорта.
  2. Питающий фидер (подключен к контактному проводу).
  3. Одна из тяговых подстанций, питающая сети трамваев.
  4. Дренажный фидер (подключен к рельсам).
  5. Рельсы.
  6. Трубопровод на пути прохождения блуждающих токов.
  7. Анодная зона (положительные потенциалы).
  8. Катодная зона (отрицательные потенциалы).

Как видно из рисунка, постоянное напряжение в тяговую сеть поступает с подстанции и по рельсам возвращается обратно. При недостаточном сопротивлении рельсовых путей относительно земли, в грунте возникают электрические блуждающие токи. Если на пути распространения утечки блуждающих токов находится трубопровод или другая металлическая конструкция, то она становится проводником электричества.

Это связано с тем, что ток распространяется по пути наименьшего сопротивления. Соответственно, как только появляется проводник, ток будет распространяться по металлу, поскольку его электрическое сопротивление меньше, чем у земли. В результате участок трубопровода, через который проходит электроток, будет в большей степени подвержен коррозии металла. О причинах этого рассказано ниже.

к меню ↑

Связь блуждающего тока и коррозии на металле

Ввиду наличия в земле воды и растворенных в ней солей любая металлическая конструкция в почве подвержена коррозии. Но если металл помимо этого подвергается воздействию блуждающих токов, то процесс приобретает электролитическую природу. Согласно закону Фарадея скорость электрохимической реакции напрямую зависит от тока, протекающего между анодом и катодом. Следовательно, на скорость коррозии металлической трубы (уложенной в грунте) будет влиять электрическое сопротивление почвы, а также сложная природа процессов, протекающих в катодной и анодной зоне.

В результате металлическая конструкция помимо обычной коррозии подвергается воздействию токов утечки. Это может стать причиной образования гальванической пары, что существенно ускорит процесс коррозии. На практике отмечались случаи, когда участок трубопровода системы водоснабжения, подвергавшийся гальванической коррозии выходил из строя через два года, при расчетном сроке эксплуатации 20 лет. Пример такого воздействия представлен ниже.

Труба после воздействия блуждающих токов
Труба после воздействия блуждающих токов

к меню ↑

Первые признаки коррозии

Определить, что ваш полотенцесушитель стал «жертвой» коррозионных процессов, можно по внешнему виду оборудования. Первыми признаками разрушения металла являются:

  • вздутие декоративного слоя (краски) – сначала это происходит в местах соединений и на острых гранях конструкции;
  • появление на пострадавшей поверхности заметного белесого налета, напоминающего мелкий порошок;
  • образование на поврежденных участках небольших вмятин и углублений – создается впечатление, что металл поеден жучком.

Незначительные повреждения, как правило, являются результатом гальванической коррозии, вызванной разностью электрических потенциалов разнородных металлов, один из которых выступает в качестве катода, а другой – анода. А если добавить к этому еще и блуждающие токи, разрушения будут намного серьезней.

Блуждающие токи: причины возникновения и способы защиты от них
Блуждающие токи: причины возникновения и способы защиты от них
Блуждающие токи: причины возникновения и способы защиты от них

к меню ↑

Немного о природе блуждающих токов и их опасности

Причина появления блуждающих токов, действующие на ваш полотенцесушитель, в разности потенциалов заземленных конструкций. А чтобы уравнять потенциалы, необходимо создать систему, в которой все металлические элементы будут контактировать с нулевым проводником в имеющемся вводно-распределительном устройстве.

Такая система позволит максимально обезопасить пользователя (если вы возьметесь рукой за трубу и заземленное оборудование, то не получите смертельный разряд). И это очень важно, ведь чем больше разность потенциалов, тем более серьезная опасность угрожает человеку. Так, например:

  1. Если эта величина составляет 4 или 6B, вы можете получить удар тока силой 5 мА. Это будет чувствительно, но не смертельно.
  2. Если же его сила будет 50 мА, может развиться фибрилляция сердца.
  3. А при воздействии на тело человека тока 100 мА наступает смерть.

Но известны случаи, когда причиной летального исхода становилась даже небольшая разность потенциалов в 4B.

к меню ↑

Нужно ли заземлять полотенцесушитель

Для начала необходимо знать, что заземление (сооружение контуров заземления собственноручно) не требуется, если:

  1. 1. Вы используете электрический полотенцесушитель (такие полотенцесушители обычно снабжены специальными вилками, в которых присутствует заземляющий провод , все это подключается в розетку, а сами розетки уже должны быть присоединены к контуру заземления).
  2. 2. Вы живете в частном доме или квартире, и у Вас отдельная система отопления.

Заземление полотенцесушителя обязательно производить в следующих случаях:

  1. 1. Если ваша сушилка соединена с системой отопления металлопластиковой трубой. Внутри металлопластиковой трубы находится алюминий, который проводит электрический ток: в местах соединения, где расположены фитинги, электрическая цепь разрывается. Соответственно, такой полотенцесушитель необходимо подключить к контуру заземления, либо к стояку горячего водоснабжения.
  2. 2. Если ваша система горячего водоснабжения сделана из металлопластиковых труб.

Все электрические полотенцесушители, как было указано выше, подключаются к розетке с заземлением, при этом в таких сушилках предусмотрен заземляющий провод с отдельным контактом на вилке. Так как полотенцесушители обычно устанавливаются в ванной комнате, следует осмотреть розетку, к которой он будет подключен. Такая розетка должна быть в специальном защитном корпусе, предотвращающем попадание влаги внутрь самой розетки.

Существует 2 основных способа заземления полотенцесушителя:

  1. 1. Использование системы уравнивания потенциалов, которую необходимо смонтировать собственноручно, затем осуществить заземление этой системы на общее заземление электрического щитка. Так следует поступать, если в доме или квартире вместо металлических коммуникаций используются коммуникации, сделанные из полимеров (металлопластиковые трубы).
  2. 2. Заземление непосредственно трубы корпуса полотенцесушителя обычным проводом к стальному стояку.

Чтобы реализовать заземление полотенцесушителя вторым способом, нужно для начала обзавестись хомутом, предварительно сняв с него все изолирующие материалы. Этот хомут должен иметь клемму для присоединения провода. Затем хомут крепится на трубу корпуса полотенцесушителя.

Полотенцесушители и образующаяся на них электрокоррозия

Берется обычный медный провод, который должен иметь сечение 4 мм2. Этот провод с одной стороны подключается к клемме хомута, другой его конец необходимо подключить либо к заземлению электрического щитка, либо к стальному стояку. Помимо этого, не забудьте подключить к контуру заземления и другие устройства, находящиеся в вашей ванной комнате.

Такие методы не требуют много времени на их осуществление, но взамен достается долгая и бесперебойная работа полотенцесушителя, и в дальнейшем вопрос “как заземлить полотенцесушитель” не вызовет затруднений.

После того, как пластиковые трубы начали вытеснять обычные металлические, на их заземление стали не обращать внимания, ошибочно полагая, что металлическая труба и труба из металлопластика имеют одинаковую токопроводимость. Это не так. Между металлопластиковой трубой и алюминием отсутствует контакт: они не соединены.

Практика показывает, что 90 процентов полотенцесушителей начинают протекать именно в случае замены металлических систем горячего водоснабжения на их пластиковые аналоги (например, полипропилен). Старые металлические трубы меняются на современные пластиковые с целью уменьшения вихревых токов. Однако коррозия продолжает себя проявлять.

Первые симптомы электрической коррозии – возникновение пятен ржавчины на полотенцесушителе, причем ржавчина проявляется даже на устройствах, сделанных из нержавейки. Вообще, все металлические электро-изделия, контактирующие с водой, подвержены как электрохимической так и гальванической коррозии. Электрокоррозия возникает при наличии блуждающих токов.

При контакте двух разных металлов, один из которых более химически активен, чем другой, оба металла вступают в химическую реакцию. Чистая вода является очень плохим проводником электрического тока (диэлектриком), но, благодаря большой концентрации различных примесей, вода превращается в своеобразный электролит.

Не стоит забывать о том, что температура оказывает большое влияние на электропроводимость: чем выше температура воды, тем лучше она проводит электрический ток. Данное явление известно под именем “гальваническая коррозия”, именно она методично приводит полотенцесушитель в негодность.

к меню ↑

Полимерная обработка – решение проблемы без заземления

Но можно решить проблему и по-другому, обработав внутреннюю поверхность водяного полотенцесушителя из нержавеющей стали специальным полимерным составом. Он создаст изолирующее покрытие, которое будет эффективно «работать», препятствуя образованию разности потенциалов и возникновению коррозии.

Полимерная обработка водяных полотенцесушителей – дополнительная услуга, которая выполняется нашей компанией по запросу покупателя. А заказать ее можно онлайн на сайте ZIGZAG.

к меню ↑

Почему раньше не возникало подобных сложностей?

Как ни странно это прозвучит, но причиной появления такой проблемы, как разность потенциалов в инженерных системах, стал прогресс. А именно, повсеместная замена металлических труб на пластиковые. Пока трубопроводы ГВС, ХВС и отопления были полностью металлическими, сложностей не возникало. Да и необходимости отдельно заземлять каждый радиатор, смеситель или полотенцесушитель тоже не было – все трубы заземлялись централизованно в подвале дома, в двух местах. И все металлические приборы в ванных комнатах и санузлах автоматически становились безопасными и защищенными от блуждающих токов.

Переход же на пластик все изменил: с одной стороны, трубопроводы стали служить дольше, а с другой стороны, возникла необходимость в дополнительной защите сантехнического оборудования. И тут дело не только в самих трубах, ведь по проводимости металлопластик близок к традиционному металлу, а еще и в фитингах – соединительных элементах. Точнее, в материалах, из которых их производят и которые не могут обеспечить электрический контакт с алюминиевым «сердечником» металлопластиковой трубы.

к меню ↑

Какие объекты подвергаются максимальной опасности

Полностью контролировать образование блуждающих токов невозможно. Для защиты от их воздействия необходимо в первую очередь обращать внимание на наиболее уязвимые для них объекты:

  • Кабельные линии, имеющие металлическую оболочку.
  • Трубопроводы, стенки которых сделаны из металла. Если трубы сделаны из других материалов, то блуждающие токи на них действовать не будут. Причём речь идёт о различных типах таких конструкций: водопроводных, канализационных, газовых.
  • Металлические детали арматуры в зданиях и других конструкциях.
  • Пути электротранспорта. Он может быть городским или железнодорожным электрифицированным.
  • Подземный электротранспорт может использоваться, например, при строительстве метро.
  • Разного рода цельнометаллические конструкции. Одним из примеров может быть бак, предназначенный для хранения нефтепродуктов.

Фактически рассматриваемая опасность может угрожать любым металлическим элементам, непосредственно контактирующим с землёй. Понимание того, что же такое «блуждающие токи», поможет понять, как избежать их появления.

к меню ↑

Способы защиты от блуждающих токов

Для предотвращения пагубного воздействия электрохимического потенциала применяются методы защиты, которые могут отличаться в зависимости от особенностей металлических конструкций. Рассмотрим в качестве примера способы защиты водопроводных труб, полотенцесушителей и газопроводов, начнем в порядке данной очередности.

Видео про различные защиты от блуждающих токов

к меню ↑

Защита водопроводных труб

Для проложенных в земле металлоконструкций, в частности водопроводных труб, применяются две методики защиты: пассивная и активная. Подробно опишем каждую из них.

к меню ↑

Пассивная защита

Данная методика предусматривает нанесение на поверхность металлоконструкций специального изолирующего слоя, образующего защитный барьер между землей и металлической оболочкой. В качестве изоляционного материала используются полимеры, различные виды эпоксидных смол, битумное покрытие и т.д.

Пример защитного покрытия трубы для подземной укладки
Пример защитного покрытия трубы для подземной укладки

К сожалению, современная технология не позволяет создать защитный барьер, обеспечивающий полную изоляцию. Любое покрытие обладает определенной диффузионной проницаемостью, поэтому при данном способе возможна только частичная изоляция от грунта. Помимо этого следует учитывать, что в процессе транспортировки и монтажа может быть нанесено повреждение защитному слою. В результате на нем образуются различные дефекты изоляции в виде микротрещин, царапин, вмятин и сквозных повреждений.

Поскольку рассмотренный метод не обладает достаточной эффективностью, он применяется в качестве дополнения активной защиты, о которой пойдет речь далее.

к меню ↑

Активная защита

Под данным термином подразумевается управление механизмами электрохимических процессов, которые протекают в местах контакта металлических конструкций с образующимся в грунте электролитом. Для этой цели применяется катодная поляризация, при которой отрицательный потенциал смещает естественный.

Реализовать такую защиту можно гальваническим методом или используя источник постоянного тока. В первом случае применяется эффект гальванической пары, в которой анод, подвергается разрушению (жертвенный анод), защищая при этом металлоконструкцию, у которой потенциал несколько ниже (см. 1 на рис.5). Описанный способ эффективен для грунтов с низким сопротивлением (не более 50,0 Ом*м), при более низком уровне проводимости данный метод не применяется.

Применение источника постоянного тока в катодной защите позволяет не зависеть от сопротивления грунта. Как правило, источник изготовлен на базе преобразователя, запитанного от электрической цепи переменного тока. Конструктивное исполнение источника позволяет задать уровень защитных токов в соответствии со сложившимися условиями.

Варианты реализации катодной защиты

Обозначения:

  1. Применение жертвенного анода.
  2. Метод поляризации.
  3. Проложенная в земле металлоконструкция.
  4. Закладка в грунте жертвенного анода.
  5. Источник постоянного тока.
  6. Подключение к источнику малорастворимого анода.
к меню ↑

Защита полотенцесушителей

Полотенцесушителям и другим оконечным металлическим устройствам на водопроводных трубах (смесителям) коррозия, вызванная блуждающими токами, не угрожала до тех пор, пока в быту не стали широко применяться пластиковые трубы. Даже, если в Вашем стояке установлены металлические трубы, не факт, что у соседа снизу они не пластиковые, да и для отводов в ванную и кухню наверняка используется пластик.

Чтобы обеспечить защиту от аварийных утечек тока и не допустить электрокоррозии, необходимо выровнять потенциалы, заземлив полотенцесушитель, водопроводные трубы в стояке, а также батарею отопления.

к меню ↑

Защита газопроводов

Защита подземных газопроводов от блуждающих токов, которые вызывают коррозию, осуществляется точно так же, как и для водопроводных труб. То есть применяется один из двух вариантов активной катодной защиты, принцип работы которой рассматривался выше.

к меню ↑

Создание заземлительной системы

Необходимо создать прочную металлосвязь между трубами стояка и полотенцесушителем. Заземлить его сможет даже начинающий мастер. Простота работы объясняется устройством сушилок для полотенец, изначально приспособленных для подключения к заземленной розетке. Если розетка установлена в ванной, понадобится специальный водоустойчивый корпус.

Работа выполняется в следующем порядке:

  1. Определить надежность соединения сушилки с водопроводом.
  2. Проверить, из какого материала изготовлены трубы горячего водоснабжения. Если это сталь, в заземлении обычно нет необходимости. В случае с пластиковыми трубами понадобится заземление.
  3. С помощью стального проводника соединить все металлические предметы в помещении.
  4. Сделать перемычку для заземления. Присоединить провод из распредщита с перемычкой.
  5. Зафиксировать заземленный проводник к змеевику. Для этого использовать хомут.

На этом создание заземлительной системы закончено. После проверки уровня сопротивления она готова к эксплуатации

к меню ↑

Недостатки систем катодной защиты

Методика отнюдь не универсальна, необходимо строить каждый объект под конкретные условия эксплуатации. При неправильных расчетах силы защитного тока, происходит так называемая «перезащита», и уже катодная станция является источником блуждающих токов. Поэтому, даже после монтажа и введения в строй, катодные системы постоянно контролируются. Для этого в разных точках монтируются специальные колодцы для замера силы тока защиты.

Блуждающие токи 11

Контроль может быть ручным или автоматическим. В последнем случае устанавливается система слежения за параметрами, соединенная с аппаратурой управления катодной станцией.

к меню ↑

Дополнительные способы защиты от блуждающих токов

  • Применение кабельных магистралей с внешней оболочкой, которая является хорошим диэлектриком. Например, из сшитого полиэтилена.
  • При проектировании систем энергоснабжения, использовать только системы заземления типа TN-S. В случае капитального ремонта сетей, заменять устаревшую систему TN-C.
  • При расчете маршрутов железнодорожных путей и подземных коммуникаций, по возможности разносить эти объекты.
  • Использовать под рельсами изолирующие насыпи, из материалов с минимальной электропроводностью.
к меню ↑

Правила выполнения замеров

Чтобы оценить всю степень сложившейся ситуации с утечкой электрозарядов необходимо выполнить ряд мероприятий:

  • измерение напряжения и устремление тока по оболочкам кабелей магистрали;
  • определение разности потенциалов между контактными рельсами и находящимися в почве трубопроводами;
  • проверка уровня изоляции рельсов от грунтового покрытия, использовав для эксперимента участок полотна;
  • оценка плотности утечки энергии с оболочки кабелей в грунт.

Чтобы выполнить замеры, применяется специальный прибор, если мероприятия проводить на железнодорожных полотнах необходимо выбирать час пик движения транспорта.
Для проверки применяют трансформаторы и подстанции у линии движения – электрод, подключенный к прибору, соединяют с ЗУ и втыкают в 10 метрах от подстанции. Вся возникающая разность фиксируется прибором.

Если предстоит укладка линии труб для водоснабжения важно выявить локацию блуждающих токов, с этой целью определяется разность потенциалов между двумя выборочными точками поверхности земли, размещенными перпендикулярно друг к другу с соблюдением равного расстояния. Такое определение важно выполнять систематически с разрывом в километр.

При этом используемые приборы обязательно должны иметь класс точности не ниже 1,5, а сопротивление оборудования от 1 МОм. Применение измеряющих электродов с разностью потенциалов выше 10 мВ. Время проведения одного замера обязательно проходит в пределах 10 мин, а разрыв между процессами 10 сек.

к меню ↑

Методы измерения

Для того чтобы определить места, где наиболее вероятно образование блуждающих токов, необходимо выполнять измерения. Полученная информация о блуждающих постоянных токах позволяет более эффективно построить защитные мероприятия. Измерения представляют собой систему мероприятий, включающую такие элементы:

  • Определение сопротивления между грунтом и рельсами электротранспорта.
  • Вычисление разности потенциалов между рельсами, по которым перемещается электротранспорт и подземными трубопроводами.
  • Подробное изучение возможных утечек электроэнергии с кабеля на всём протяжении его длины.

При выполнении замеров на путях электротранспорта нужно выбирать время наибольшей активности. Используемые приборы должны иметь класс точности не менее 1,5.

При прокладке подземных трубопроводов измерения блуждающих токов проводят через каждые 1000 м. Если аналогичные конструкции расположены параллельно, то измерения выполняют с промежутком 200 м. В этом случае проводят сравнение показателей вдоль каждого трубопровода. Дополнительно проводят измерение разности потенциалов между ними.

к меню ↑

Для чего заземляют ванну

Согласно правилам, все электроприборы, устанавливаемые в ванной комнате, необходимо подключать через трехжильный кабель к отдельному дифференцированному автомату. Альтернатива — подключение к выделенной влагозащищенной розетке с проводником защитного заземления.

Установка сантехники, в том числе ванной и душевой кабины, также регламентируется. В пункте 7.1.55 Правил устройства электроустановок (ПУЭ) указано, что металлические корпуса ванн и поддонов душевых кабин необходимо электрически объединять с металлическим трубопроводом с помощью толстой стальной проволоки. Также допускается медный электрокабель с сечением 6 квадратных миллиметров или более.

Соединение корпуса ванны с металлическим трубопроводом

Требования ПУЭ нацелены на сведение до минимально возможного уровня электрического сопротивления. В результате выравнивается разница в потенциалах на всей сантехнике и электробытовой технике, что создает условия для их безопасного использования.

Чтобы объяснить необходимость заземления более наглядно, приведем как пример такую ситуацию:

  1. Санузел не заземлен. Происходит повреждение питающего электрокабеля. При попадании влаги в клеммную коробку бытовой техники (стиралка, бойлер, полотенцесушитель и т.п.) на его корпусе появляется напряжение.
  2. Особенность человеческого тела такова, что при повышенной влажности его сопротивление снижается. В свою очередь одно из свойств тока — выбор пути наименьшего сопротивления. В результате влажное тело становится особенно уязвимым для поражения его током. Чтобы получить удар, достаточно лишь прикоснуться к любым токоведущим элементам.
  3. Удар током не просто неприятен. Если его сила достаточно велика и продолжительна, провоцируется желудочковая фибрилляция, парализуется дыхательная мускулатура. Если пострадавшему вовремя не оказать медицинскую помощь, возможен летальный исход.
  4. Чтобы избежать опасности попадания под напряжение, необходимо добиться условий, при которых заземляющий проводник примет его на себя. Для этого сопротивление проводника должно быть не просто ниже, а многократно ниже сопротивления тела человека.
  5. При наличии заземления ток выберет для прохождения уже не живое существо, а заземляющий контур, и благополучно уйдет в грунт. Как только утечка тока в фазном проводнике обнаружена, включается дифференцированный автомат или УЗО, отключающее электрический прибор.

Необходимость заземления ванны

Совет! Кроме заземления ванны и металлических элементов душевой кабины рекомендуется объединить с нулевой защитной шиной заземляющие контакты розеток, корпуса электробытовой техники. Туда же следует подключить все имеющиеся в ванной комнате трубопроводы.

к меню ↑

Обустройство контура заземления

Еще недавно оптимальным способом заземления были трубы водопровода, так как они непосредственно соединены с общим вертикальным стояком. Доходя до подвального помещения, стояк уходит под землю, что и нужно для организации заземления.

В последние годы ситуация поменялась: все больше домовладельцев меняют старые металлические трубы на пластиковые. Поскольку пластик не проводит ток, возникла потребность в других путях отвода электричества. Если трубы из пластика, в санузел понадобится проложить одножильный кабель с большим сечением.

Алгоритм создания заземления:

  1. Чтобы в будущем было легче выполнять подключение дополнительных электроприборов, сразу же нужно смонтировать в санузле разводную коробку уравнивания потенциалов. Коробка представляет собой пластиковое изделие, внутри которого установлена нулевая шина из меди или латуни, а также резьбовые клеммы для проводников.
  2. Далее подготовить одножильный медный кабель, изолированный одинарным винилом. Его сечение должно превышать 6 квадратных миллиметров. Проложить его в кабель-канале плинтуса. Начинать прокладку от ввода электрощита и заканчивать возле коробки выравнивания потенциалов в ванной комнате.
  3. Один конец проводника зачистить от изоляции и зафиксировать с помощью пары оцинкованных шайб и резьбового болта на нулевой шине. Она находится в распредщите.
  4. Второй конец этого же кабеля завести на нулевую шину коробки уравнивания потенциалов к резьбовому зажиму с максимальным отверстием.

Подсоединение проводника заземления в электрощите

Обратите внимание! Чтобы не спутать проводник заземления с токоведущими жилами других кабелей, его изоляционный слой зелено-желтого цвета. Для принципиальных схем предусмотрена аббревиатура PE.

Заземление через чугунную шину

Хотя тяжелые конструкции из чугуна считаются морально устаревшими, у них есть неоспоримые преимущества, в том числе надежность и долговечность. Чугунные ванны имеют достойные эксплуатационные характеристики, поэтому они все еще популярны.

Как и сталь, чугун прекрасно проводит ток, а потому заземлять его также необходимо. Алгоритм заземления чугунного изделия следующий:

  1. Ванну к нулю коробки уравнивания потенциалов подключить с использованием 1-жильного кабеля из меди. Это тот же кабель, который применялся ранее для прокладки общего контура заземления. Общая длина кабеля не должна превышать 2–3 метров.
  2. Наиболее продвинутые чугунные конструкции оснащены особым приливом с отверстием внизу корпуса. Отверстие используется для установки проводника заземления.
  3. Для стыковки кабеля необходим стальной оцинкованный болт М6 подходящей длины. Болт нужно установить в отверстие прилива, после чего поставить оцинкованную шайбу. Далее на болте сделать пару витков очищенного медного проводника. Поверх медной жилы наложить еще одну шайбу и накрутить гайку М6. Затянуть соединение гаечным ключом.
  4. В старой модификации ванны прилив с отверстием под кабель обычно отсутствует. В таком случае проводник крепят к болтовому соединению на одной из опор конструкции (на ножку). С этой целью в крепежное отверстие следует вставить длинный болт подходящего диаметра, а затем надеть на свободную резьбу кабель заземления. В этом случае также понадобятся дополнительная гайка и шайбы. Оставшийся конец кабеля нужно направить в коробку уравнивания потенциалов, где закрепить его в фиксаторе нулевой шины.

Подключение заземления к чугунной ванне

Обратите внимание! Чтобы избежать повреждения кабеля заземления при проведении влажной уборки или во время ремонтных работ, проводник рекомендуется прокладывать внутри кабель-канала плинтуса.

Заземление стальной эмалированной ванны

Такой тип ванн производится путем штамповки тонких листов стали с последующим покрытием их эмалью — с целью защиты и декорирования. Преимущество стальных эмалированных конструкций в их ценовой доступности, незначительной массе, большом выборе цветов, а также разнообразии размеров.

Эмаль не пропускает электричество. Однако с течением времени на поверхности появляются микротрещины, сколы и другие дефекты, в результате чего стальное покрытие оголяется. Такая ситуация опасна, а потому стальные изделия с эмалированным покрытием рекомендуется заземлять.

При выполнении заземления следует принять во внимание следующую информацию:

  1. Способ подключения эмалированной ванной схож с заземлением чугунной конструкции. Однако есть и свои особенности. В отличие от чугунных, эмалированные стальные ванны почти всегда оснащены стальной пластиной (приварена к корпусу) с отверстием под установку кабеля заземления.
  2. Прежде чем устанавливать фиксирующий болт, контактные поверхности стальной пластины возле отверстия под кабель следует тщательно зачистить с двух сторон. Для зачистки использовать большой напильник или болгарку со специальным лепестковым диском.
  3. В отверстие установить фиксирующий болт и подключить кабель заземления.
  4. В редких случаях отсутствия приваренной пластины нужно просверлить отверстие для болта. Место для сверления отверстия — внутренняя нижняя часть отбортовки фартука (расположена по периметру всей конструкции).

Обратите внимание! В инструкциях по эксплуатации ванн запрещается подключать контур заземления к съемным ножкам ванны. Это требование вызвано тем, что между корпусом ванны и установочными кронштейнами ножек есть два слоя эмали. Такое покрытие не позволяет создать нормальное электрическое взаимодействие на контактных поверхностях.

Заземление пластиковой акриловой ванны

Многие владельцы современной сантехники задаются вопросом: нужно ли заземлять акриловую ванну? Ведь известно, что акрил относится к диэлектрическим материалам. Однако в пользу заземления таких изделий все же есть аргументация:

  1. На пластике постепенно скапливается статическое электричество. Заземление позволяет отвести заряд в землю.
  2. Пластик не слишком прочен, поэтому он всегда монтируется на сварной металлической конструкции. Как только влага попадает на стальной профиль, появляется токопроводящая среда.

Инструкция по заземлению:

  1. На конструкции есть готовая клеммная площадка, к которой необходимо подключить нейтраль. Площадка — это приваренная гайка, соединенная с винтом и шайбой.
  2. Для присоединения заземляющего проводника нужно зачистить от краски гайку, удалить консервационную смазку. Далее на винт наложить пару витков зачищенной медной жилы. Винт установить обратно с помощью гаечного ключа.
  3. Если нет площадки, ее можно изготовить самостоятельно. Для этого высверлить примерно 8-миллиметровое отверстие под болт М6 в подходящем месте трубы. Кабель на болте зафиксировать гайкой и двумя шайбами.

При установке акриловой ванны необходимо заземлить металлический каркас

Заземление душевой кабины и джакузи

Душевые кабины и гидромассажные ванны оснащены встроенными системами обогрева, циркуляционными насосами, компрессорами для образования воздушных пузырьков. При наличии всех этих устройств необходимо прямое подключение к электросети, что требует заземления.

Правила организации заземления:

  1. Все приборы в ванной комнате нужно подключать с помощью 3-жильного медного проводника в виниловом изоляционном слое.
  2. Голубые и коричневые провода — токоведущие, и используются для доставки электричества потребителю. В коммутационной коробке их следует присоединять к клеммам с маркировкой N и L.
  3. Желто-зеленый провод применяется для защитного заземления. Его нужно состыковать с винтовым фиксатором, обозначенным как PE (земля). Он находится на корпусе или раме оборудования.
  4. Второй конец 3-жильного кабеля направить в распредщит для присоединения к дифференциальному автомату или УЗО.

Подсоединение душевой кабины к электросети

Обратите внимание! При организации заземления запрещается применение холодных скруток.

к меню ↑

Особенности подключения старых ванн к заземлению

Все современные модели ванн, как металлических, так и изготовленных из токонепроводящих материалов, имеют специальный винт или «лепесток» для подключения заземляющего проводника. Несколько сложнее дело обстоит с металлическими ваннами старого, еще советского производства – а они встречаются достаточно часто. В соответствии с существовавшими на момент выпуска такого оборудования нормами, подобное сантехническое оборудование «автоматически» заземлялось через металлические коммуникационные трубы сразу после монтажа.

Для подключения заземляющего провода («заземляющей перемычки») такие ванны необходимо доработать, просверлив в подходящем месте небольшое отверстие для крепления болта М6 или М8 – именно к нему будет подсоединяться «земля». Это отверстие обычно делается в ближайшей доступной ножке ванны.

Подключение заземления к старой ванне
Распространенный способ подключения заземляющего проводника к старой ванне.

Следует учитывать – подключение проводника обязательно должно делаться через шайбу соответствующего диаметра, исключающую образование гальванической пары между материалом ванны и материалом проводника. Место, на которое будет накладываться шайба, должно быть тщательно зачищено (до «голого» металла).

Установка деталей

Деталь зафиксировать болтом, на который наложить шайбу и сверху закрепить гайкой. Затягивать болт следует очень тщательно.

Болтовое крепление заземления к ванне

Фиксация кабеля

Проложить многожильный кабель, соединяя его с распределительным устройством напряжения. Далее вывести шину заземления из блока распределителя и подключить ее ко всем изделиям из металла, которые есть в ванной комнате.

к меню ↑

Требования к электропроводке

Следует также понимать, что даже наличие заземляющего контура и подключение к нему всей ванной комнаты – не панацея. Электропроводка должна быть трехпроводной и защищена УЗО в распределительном щите. Это заодно и намного облегчает задачу — в этом случае к СУП достаточно подключить ванны, некоторые предметы меблировки и соответствующие детали инженерных коммуникаций. Фанатизм здесь неуместен – все электрооборудование будет автоматически подключаться к заземляющему контуру через трехполюсную «евровилку», которой оно оснащено.

В случае с двухпроводной электропроводкой дело обстоит сложнее – придется либо «подтаскивать» отдельный заземляющий проводник хотя бы к каждой имеющейся в ванной комнате розетке (а иногда – и к светильникам), либо тянуть провод к СУП от каждого электроприбора. Разница, в общем-то, небольшая – однако работы сильно осложняет необходимость соблюдения одного условия: ПУЭ впрямую запрещает прокладку заземляющих проводников «шлейфом» — от каждой заземляемой точки до системы уравнивания потенциалов (в нашем случае – до коробки с «земляной» шинкой) должен идти отдельный провод.

Совет! Если вам нужны мастера по ремонту ванной комнаты, есть очень удобный сервис по подбору спецов от PROFI.RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

к меню ↑

Инструкция по заземлению своими руками

Когда с теорией все встало на свои места, пора приступать к практике. Вопрос заземления в квартире может стать серьезной проблемой, если в доме нет заземляющего контура. Но и это легко исправимо, если есть желание и возможности. Правильно подберите материалы и инструменты, а потом займитесь монтажом провода.

к меню ↑

Шаг 1 – выбор материалов перед началом работы

Для начала нужно определиться с тем, какие материалы приобрести для электромонтажных работ. Ведь обязательно нужно правильно подобрать площадь поперечного сечения провода, его тип, не ошибиться с количеством расходного материала.
Провод заземления
Важно подобрать правильный провод. Как правило, изобретать велосипед не нужно. Готовые медные кабеля заземления с площадью сечения 6 мм. кв. в желто-зеленой изоляции продаются в любом строительном магазине в отделе электрики

Помимо этого основного элемента вам понадобится:

  • коробка уравнивания потенциалов;
  • УЗО на нужное количество Ампер;
  • клеммы;
  • хомуты для труб.

Коробка уравнивания потенциалов – это пластиковое отделение, в котором соединяются все ответвления заземляющего провода.

Поскольку заземлять объекты последовательно запрещается, от каждого прибора или трубы в коробку уравнивания потенциалов (КУП) должен идти отдельный кабель.
УЗО
Устройство защитного отключения полностью отрезает питание цепи. Обычно каждая комната подключается к отдельному автомату. При аварии в ванной выбьет только соответствующий участок, а не всю квартиру

УЗО (устройство защитного отключения) не устанавливается в ванной комнате. Его место в коридоре или в другом сухом, безопасном месте. Желательно заранее ознакомиться с возможными схемами и правилами подключения УЗО.

Для квартир чаще всего выбирают УЗО на 10 или 16 А, но если у вас есть электроприборы повышенного потребления, такие как электродуховка или проточный водонагреватель с высокой производительностью, такой защиты может быть недостаточно. Советуем вам посмотреть дельные рекомендации по выбору УЗО.
Использование хомута
Пара витков медного многожильного провода, пару раз обвитого вокруг предварительно зачищенной трубы водоснабжения, отопления, канализации, отлично фиксируются хомутом – резина препятствует окислению поверхности

Выше упомянутые клеммы – это специальные соединения, которые позволяют аккуратно и «культурно» подсоединять провод к лепестку ванны. Этот тип соединителей отличается разнообразием форм.

Хомуты нужны для тех случаев, когда помимо ванны вы захотите отдельно заземлить трубопровод.

к меню ↑

Шаг 2 – подготовка инструмента для электротехнических работ

Набор необходимых инструментов для прокладки заземления в ванной не очень отличается от стандартного набора электрика.

Ничего нового и специфического покупать не придется, достаточно позаботиться об:

  • отвертке;
  • гаечном ключе;
  • дрели и сверле по металлу;
  • фонарике;
  • тестере или мультиметре;
  • сварочном аппарате (не обязательно);
  • средствах защиты (крайне обязательно).

Самый ходовой инструмент в ящике домашнего мастера – отвертка. Электротехнические работы лучше выполнять индикаторной отверткой. В рукоятке у нее спрятана лампочка, которая загорается, если дотронуться отверткой до элемента под напряжением.
Чугунная ванна
Сделать отверстие в наплыве чугунной ванны можно при помощи сверла по металлу и дрели. Не стоит забывать о повышенной хрупкости этого металла, поэтому работать нужно с большой осторожностью

Гаечный ключ нужен для закручивания болтов при подключении заземляющего провода к металлическим пластинам.

Дрель понадобится в том случае, если производителем не предусмотрено специальное отверстие для подведения кабеля или модель ванны слишком старая.
Фонарик
Ванная комната – место плохо освещенное. Поскольку работы с электричеством выполняются только при отключенном питании, работать без фонарика в темной комнате будет крайне неудобно

Тестер или мультиметр – приборы, которые позволяют измерить величину напряжения в цепи. Особенно важно наличие одного из этих приборов в том случае, когда вы не знаете наверняка, есть в вашей розетке заземление или нет.

Сварочный аппарат понадобится тогда, когда вы решите устанавливать заземляющий контур на улице. Сварить стальную конструкцию нужно надежно, если у вас нет опыта и соответствующих навыков, сварочного аппарата может быть не достаточно, понадобится и квалифицированный сварщик.
Техника безопасности
О средствах защиты не устают напоминать всевозможные инструкции, плакаты и документы по проведению электромонтажных работ. Но тем не менее, случаи поражения электричеством во время ремонта простой розетки или установки УЗО происходят с завидной регулярностью

Перед тем, как заземлить ванну в своей квартире, подготовьте инструменты только с рукоятками из диэлектрических материалов, дополнительно проверьте наличие напряжения в цепи даже при отключенном питании, повесьте на электрощиток объявление с предупреждением о проведении работ, чтобы кто-то нечаянно не включил автомат.

к меню ↑

Шаг 3 – прокладка шины заземления для квартиры

В идеале многоквартирный дом должен иметь общую заземляющую шину, к которой может подключиться и заземлиться любой житель. На практике общедомовое заземление – огромная удача, оно встречается очень редко.

Если вам повезло и управляющая компания вашего дома, застройщик либо активные жильцы, осознающие всю опасность и ответственность пользования электроприборами в ванной, установили заземляющий контур, вы можете подключить все свои опасные электроприборы, металлические трубы и ванну непосредственно к нему через электрощиток на этаже.
Главная заземляющая шина
Главная заземляющая шина имеет вид пластины, к которой на клеммах подведены все кабели заземления. Это упрощает электромонтаж, снижает вероятность отключения не того провода и другой путаницы. Поскольку все кабели одного цвета, перепутать что-то довольно просто

Если же о вашем доме все еще никто не позаботился, придется заняться этим самостоятельно.

И тут есть несколько вариантов:

  • просить сделать заземление УК или городские власти;
  • убедить других жильцов и оплатить монтаж из своего кармана;
  • позаботиться о своей безопасности и сделать индивидуальный контур заземления своими силами.

В последних двух случаях вам необходимо будет провести медный провод не менее 6 мм2 толщиной по всему стояку до самого подвала.

Затем около дома на открытом, желательно огороженном и безлюдном участке делается котлован глубиной около 1,5 м. В эту яму помещают вертикально три толстых электрода – чаще всего используют стальной металлопрокат или арматуру.
Схема заземления
На самом деле не обязательно делать заземлитель в форме треугольника. Три электрода в форме полосы отлично справятся с задачей. Традиционная треугольная форма занимает мало места, упрощает земляные работы и обеспечивает хороший контакт

Три стойки соединяют сверху стальной полосой при помощи сварочного аппарата или толстым проводом, чтобы получился замкнутый треугольный контур.

Затем выводят провод заземления, прокладывают его под землей в специальном защитном рукаве. Провод соединяют с металлоконструкцией. Таким образом получается общий, довольно надежный и долговечный заземляющий контур, которым могут пользоваться все жители квартир по стояку.

Этапы устройства контура заземления рядом с многоэтажкой схожи с монтажом такого контура в частном доме. Если вы все-таки решились сделать его своими руками, рекомендуем ознакомиться с полезными советами по проектированию и монтажу контура.

к меню ↑

Шаг 4 – заземление всех приборов в ванной комнате

После того как вы убедились, что в вашем доме есть заземление, и нашли, как к нему подключиться, дальнейший процесс не вызовет трудностей.

  1. Выберите место для коробки уравнивания потенциалов. Она должна располагаться на сухой стене, на расстоянии от ванны.
  2. Если ванна новая, ее следует перевернуть для удобства. Часто о заземлении вспоминают тогда, когда ванна не просто смонтирована, но и заложена облицовочной плиткой, скрыта за экраном или декоративной панелью. Тогда выполнять работу будет несколько сложнее.
  3. Определитесь, где именно будет подключен кабель. Найдите место, предусмотренное производителем. Как правило, это пластина с отверстием, приваренная или прикрученная к корпусу.
  4. Если специальной точки для заземления нет, нужно воспользоваться дрелью. Просверлите небольшое отверстие в металлической части. Если это чугун, скорее всего, на дне чаши есть наплывы, которые должны обеспечивать устойчивость конструкции на ножках. Этими наплывами можно воспользоваться для заземления.
  5. Проложите провод вдоль стены от точки подключения к КУП.
  6. При помощи клеммы подсоедините один его конец к пластине в коробке уравнивания потенциалов, а другой – к корпусу ванны через просверленное отверстие.
  7. Соедините КУП с шиной заземления в электрощитке медным проводом достаточной толщины.
  8. Затем нужно проверить правильность подключения и скрыть провод. Делается это не только в эстетических целях, но и для того, чтобы случайно не повредить кабель.

После окончания установки нужно проверить работу заземления при помощи тестера. Для этого соединяют фазу и заземленную ванну. Если лампочка тестера горит ярко, значит, ток пойдет по этой цепи в случае аварии и не заденет человека.

[spoiler title="Источники"]

  • https://www.asutpp.ru/bluzhdayuschie-toki.html
  • https://ZnatokTepla.ru/truby/bluzhdayushhie-toki-v-vodoprovodnyh-trubah.html
  • https://int43.ru/info-baza/bluzhdayushchie-toki-v-vodoprovodnyh-trubah.html
  • https://lemzspb.ru/kak-izbavit-sya-ot-bluzhdayushchikh-tokov-chastnom-dome/
  • https://ProFazu.ru/elektrosnabzhenie/bezopasnost-elektrosnabzhenie/bluzhdayushhie-toki.html
  • https://t-s-i.ru/truby/bluzhdayushchie-toki-v-vodoprovodnyh-trubah.html
  • https://sib-bastion.ru/bezopasnost/kak-zazemlit-polotencesushitel.html
  • https://m-strana.ru/articles/bluzhdayushchie-toki/
  • https://OmShantiDom.ru/radiatory-otopleniya/bluzhdayushchie-toki-v-vodoprovodnyh-trubah.html
  • https://220.guru/electroprovodka/zazemlenie-molniezashhita/sposoby-zazemleniya-vannoj-komnaty.html
  • https://MasteraVannoy.ru/osveshchenie/zazemlenie.html
  • https://sovet-ingenera.com/elektrika/zemlya/zazemlenie-vanny-v-kvartire.html

[/spoiler]


Вверх
Вверх
