Балансировка системы отопления в частном доме: как распределить тепло

Содержание

  1. Понятие о балансировке
    1. В каких ситуациях необходимо проводить балансировку
    2. Подготовка к процедуре
  2. Общая информация
    1. Конструкция и принцип работы
    2. Первые действия при превышенном давлении
  3. Когда нужно балансировать систему
    1. Инструменты и приборы для балансировки
    2. Регулировка радиаторной сети
    3. Теплые полы и лучевая разводка
    4. Двухтрубная отопительная система
    5. Однотрубная отопительная система
    6. Система с коллекторной разводкой
  4. Способы проведения регулировки
    1. Первый способ
    2. Второй способ
  5. Методы балансировки системы отопления
    1. Особенности работы с разными видами разводки
    2. Настройка по температуре
    3. Электронная балансировка системы
    4. Группа безопасности
    5. Отладка в автоматическом режиме
    6. Зачем делать балансировку
  6. Способы гидравлической балансировки
    1. Балансировочные клапана
    2. Регулировка при помощи термостатических клапанов
    3. Гидравлическая балансировка при помощи насоса
  7. Виды клапанов
    1. Ручной балансировочный клапан
    2. Автоматический клапан
  8. Как наладить, отрегулировать, отбалансировать систему обогрева
    1. Если не хватает мощности радиаторов
    2. Простые причины неполадок системы отопления
    3. Балансировка системы с помощью кранов-регуляторов
    4. Как делаются расчеты
    5. Балансировка в разных трубных разводках
    6. Регулирующая трубопроводная арматура
    7. Расчётное моделирование
    8. Экспериментальный способ
    9. Пример, как отрегулировать отопление в одноэтажном доме
    10. Пример для двухэтажного дома
  9. Итог

1 Понятие о балансировке

Чтобы отопительная система работала максимально эффективно, важно, чтобы она отдавала тепло таким образом, чтобы равномерно прогревать все помещения. Это не только обеспечит тепло и уют в доме, но и поможет уменьшить затраты на обогрев.

Отопительные системы можно условно разделить на два типа:

  • Однотрубные или двухтрубные. В них нагретый теплоноситель перемещается по трубам от отопительного котла, отдавая часть тепла каждому радиатору. Затем потерявшая тепло жидкость вновь поступает в котёл. После этого описанный здесь цикл повторяется снова.
  • Система с коллекторным подключением. В ней имеется распределительное устройство, от которого отдельно идут трубы к каждому радиатору. Регулировка происходит для каждого из них независимо.

К последней категории относят системы обогрева, в которых используются не только радиаторы, но и тёплые полы.

Общий принцип балансировки в различных случаях аналогичен. В каждом из радиаторов имеется входной вентиль. Если их все раскрутить полностью, то наибольшие теплопотери в первой категории систем придутся на первое устройство. Далее будет течь уже всё более остывшая вода. Чтобы этого не случилось, в начальных батареях закручивают вентиль. Таким образом расход тепла уменьшится и его хватит на другие отопительные устройства.
Эту процедуру нужно делать в несколько шагов, добиваясь нужного результата. Между попытками батареям дают время, чтобы они нормально прогрелись.

Для отопительных систем регулировка происходит путём регулирования объёма поступающей нагретой жидкости. Её должно быть столько, чтобы была достаточно для отопления каждого помещения.

Регулировку полов производят аналогичным образом, увеличивая или уменьшая поступление тепла. Если полы используют обогрев, основанный на использовании электрической энергии, регулировку производят по другим правилам, просто меняя настройки.

В проведении настройки используются регуляторы расхода, перепускные клапаны, регулировочные вентили, регуляторы давления. Схема их установки зависит от конкретного вида отопительной системы.

Особое место занимают терморегуляторы. Они обладают наиболее полным функционалом. В устройстве присутствует электронный датчик температуры. Работа происходит под управлением электронной схемы. Имеется простая и понятная панель управления.

Использование таких электронных устройств позволяет производить регулировку с минимальными затратами. При необходимости имеется возможность выполнять программирование работы отопления. Например, доступно снижение температуры отопления в случае, если семья отсутствует в доме на протяжении нескольких дней.

к меню ↑

1.1 В каких ситуациях необходимо проводить балансировку

На практике эта процедуру требуется выполнять в любом случае. При её проектировании на каждую батарею и на тёплый пол планируется определённый уровень использования тепла. Расчёт выполняется исходя из минимально допустимой температуры в этой местности.

Важно, чтобы его распределение в работающей системе соответствовало запланированным значениям. После того, как установка системы произведена, все вентили сначала открывают полностью. Затем проводятся измерения и осуществляется балансировка.

Владелец жилья может испытывать потребность в проведении балансировки в следующих случаях:

  • Один или несколько радиаторов шумят сильнее обычного — от них слышен шум протекающей воды.
  • Если потрогать батареи в доме, можно легко заметить, что одни батареи нагреваются намного сильнее других. При этом среди них имеются, как горячие, так и едва тёплые.
  • Если в доме устроены тёплые полу, нужно обращать внимание на степень прогрева различных участков. Если можно обнаружить явные различия, имеет смысл задуматься о проведении балансировки.
  • Если владелец квартиры сам делал разводку для отопления, он должен проверить, как распределяется тепло и внести соответствующие коррективы.

Успешное выполнение гидравлической балансировки допустимо только при условии, приборы отопления, арматура были подобраны правильно и в системе отсутствуют воздушные пробки. В противном случае нужно сначала правильно установить систему отопления и только после этого заниматься её более точной балансировкой.
Нужно помнить о том, что лишний раз вмешиваться в работы отопительной системы не стоит, если она работает в нормальном режиме. Это относится к следующим ситуациям.

  • Когда оборудование работает без нареканий. Проводить регулировку не только бессмысленно, но и опасно. В результате действий неопытного человека работа может ухудшиться.
  • Если выявлены технические неполадки, то проведение балансировки тепловыделения бессмысленно. Сначала нужно отремонтировать систему и только потом стоит проводить точную настройку работы. Это, например, относится к следующим ситуациям: протечка теплоносителя из-за нарушения герметичности оборудования, воздушные пробки, засор одного или нескольких регулировочных вентилей, повреждение мембраны расширительного бака. Возможно, после окончания работы распределение тепла станет нормальным.

Нужно избегать собственных врезок в отопительную систему многоквартирного дома. Они могут нарушить обогрев не только у владельца, но и в других квартирах. Единственное исключение из этого правила — когда в каждую квартиру сделан индивидуальный тепловой ввод. В частном доме таких ограничений не предусмотрено.

Не стоит использовать шаровые вентили для частичного ограничения потока теплоносителя. Его нужно применять только в крайних положениях, в противном случае он быстро становится неисправным из-за влияния теплоносителя на поверхность внутреннего шара.

Симптомы неполадок

Стоит сразу сказать, что просто из любви к искусству лезть к вентилям не нужно. У многих специалистов технической направленности есть любимая фраза: «Работает — не трогай». Здесь ее тоже вполне можно применить. Если вы не замечаете каких-либо негативных признаков в работе отопительной системы, то пусть она функционирует в текущем режиме. Если вы наобум покрутите краны, то можете, наоборот, все разбалансировать, и потом придется это исправлять.

Давайте рассмотрим те явления, которые являются явными признаками отсутствия балансировки:

  • разница температур в помещениях. Как уже говорилось выше, при некачественной балансировке или полном ее отсутствии в одних комнатах будет гораздо холоднее, чем в других. Самые близкие к котлу помещения будут мучить вас удушливой жарой, а в самых дальних вы будете мерзнуть;
  • одна из батарей отопления постоянно журчит. Такой шум свидетельствует о неполадках в токе теплоносителя;
  • теплый пол, залитый бетонной стяжкой, неравномерно прогревает поверхность.

Если вы только что смонтировали новую отопительную систему, то она априори нуждается в балансировке, независимо от наличия каких-либо признаков.

Следует учесть, что далеко не каждая проблема в работе отопительной системы связана с ее балансировкой. Наоборот, бывают случаи, когда проводить эту операцию абсолютно бессмысленно:

  • завоздушенность системы;
  • протечка;
  • образование засора;
  • нарушение работоспособности расширительного бака.

Нужно устранять причину, по которой нарушена работоспособность системы. Например, чтобы разобраться с завоздушенностью, воспользуйтесь кранами Маевского, которые обычно установлены на радиаторах. С их помощью можно легко и быстро изгнать воздух из того места, где ему быть не положено. Как только справитесь с воздушной пробкой, ток теплоносителя сразу восстановится.

Что касается других причин, то все очевидно. Протечку нужно заделать (или заменить поврежденный элемент на новый), засор устранить, расширительный бак починить (как правило, проблема заключается в разрыве мембраны). Только после этого, если проблемы с распределением теплоносителя все же сохраняются, можно провести балансировку.

Если вы живете во многоквартирном доме, то вопрос, как отбалансировать систему, не стоит. Напротив, своими руками вам туда лезть вообще нельзя, поскольку любые неверные действия негативно скажутся не только на вашей квартире, но и на соседских. Если вы заметили проблемы с отоплением в таком жилище, то обратитесь в управляющую компанию — решение подобных ситуаций находится исключительно в их компетенции.

Что касается частного дома с автономной системой отопления, некоторые хозяева считают, что можно просто регулировать поток теплоносителя в радиаторах с помощью обычных запорных шаровых кранов. На самом деле, это не так.

То есть, если вы откроете такой кран всего наполовину, то объем поступающей жидкости, конечно, снизится, тем самым изменится и температура в помещении. Но вот с запорным оборудованием вскоре возникнут проблемы. Шаровой кран не предназначен для таких манипуляций, его жизненные принципы просты: ему необходимо быть либо полностью открытым, либо полностью закрытым. Любые полумеры ухудшают его работоспособность, а затем и вовсе выводят из строя.

к меню ↑

1.2 Подготовка к процедуре

Перед тем, как начать балансировку, для неё готовят всё необходимое. Чтобы начать работу, потребуется следующее:

  • Специальный контактный термометр, с помощью которого можно точно определить степень нагрева в различных точках.
  • Для того, чтобы произвести регулировку балансировочного клапана, потребуется шестигранный ключ.
  • Если сохранилась, желательно взять схему разводки отопления. Её может не быть, если оборудование устанавливали давно или делали это без подготовленной заранее схемы.
  • Потребуется бумага, карандаш и маркёр.

Вместо контактного термометра можно воспользоваться другими моделями. Профессиональные специалисты часто для этой цели пользуются специализированным тепловизором. Также можно использовать дистанционный пирометр.

Если схема разводки отсутствует, то нужно самостоятельно набросать план расположения её элементов. В неё прежде всего отмечают последовательность подсоединения радиаторов и их удалённость от котельной. Балансировка двухтрубной системы отопления напоминает ту, которую делают для однотрубной.

Когда начинается балансировка отопления, прочищают грязевик на входе отопительного котла. Затем необходимо произвести разогрев отопительного котла. Это нужно сделать до максимальной рабочей температуры. При этом неважно, стоит ли на улице прохладная или жаркая погода.

к меню ↑

2 Общая информация

Не секрет, что все бытовые и промышленные приборы, которые взаимодействуют с жидкостью, работают по общеизвестному закону гидравлики: все жидкие составы направляются по пути минимального сопротивления. Если рассмотреть отопительную систему, то здесь правило действует следующим образом: теплоноситель устремляется через первый радиатор или ищет кратчайший контур теплого напольного пола.

В связи с этим, отдаленные участки помещения прогреваются намного хуже, что негативно сказывается на общем микроклимате в комнате. Чтобы восстановить равномерное распределение потоков, нужно выполнить комплексную балансировку системы отопления в частном доме. Что касается частоты выполнения процедуры, то здесь нет каких-либо конкретных ограничений. Теоретически, балансировку нужно проводить постоянно, тем более, если в помещении проложена сложная обогревательная система.

На этапе проектирования схемы инженер должен заложить оптимальный расход теплоносителя на каждый элемент отопительного оборудования или контур теплого пола. По завершении монтажных работ, заполнения и опрессовки системы ему нужно отрегулировать подачу тепла, учитывая расчеты проекта.

Следует отметить, что расчет подходящей потребности в тепловых ресурсах делается для наиболее холодных условий. В связи с этим на этапе настройки нужно полностью открыть радиаторные или другие вентили, а котловую установку вывести в максимальный режим работы.

Проводить балансировку системы отопления многоэтажного дома своими руками не рекомендуется. Это может понадобиться только при таких обстоятельствах:

  1. 1. Если батареи, которые находятся у котла, прогреваются намного быстрее остальных, что создает неравномерный микроклимат.
  2. 2. Если при работе радиатора слышится интенсивный шум, напоминающий журчание протекающей воды.
  3. 3. Если трубы, которые замоноличены в стяжку, не дают равномерного прогрева напольного покрытия.
  4. 4. Если наладка отопительной разводки проводится самостоятельно.

к меню ↑

2.1 Конструкция и принцип работы

Механизм заключается в том, что устройство клапана изменяет внутреннее проходное сечение. Прокрутка рукоятки приводит в действие гайку и шпиндель. При откручивании завершающий элемент приподнимается в верхнее положение из нижнего. Если же он расположен в нижней части, детали надежно перекрывают поток, не давая теплоносителю пройти по трубам. Иными словами, при откручивании клапана золотник пропускает определенное количество тепла, повышая проходимость. При закрытии отверстие сужается, что делает поток незначительным.

Радиаторная конструкция, необходимая для механической настройки ветвей отопления, создана на основе следующих элементов:

  • латунный каркас с резьбовыми патрубками для присоединения труб. Во внутренней части имеется литое седло круглой формы в вертикальном формате;
  • запорно-регулирующий шпиндель с рабочей областью в виде каркаса, входящий при закручивании в седло. Он определяет точное количество водяного потока;
  • уплотнительное кольцо, изготавливающееся из резины;
  • колпачок, выполненный из металла или пластика, выполняющий роль защитника.

Магистральные модели клапанов отличаются от радиаторных габаритами, наклонным расположением шпинделя и штуцерами. Выполняют они следующую роль:

  • слив теплоносителя;
  • присоединение измерительных устройств;
  • монтаж капиллярной трубки от корректора давления.

Количество оборотов от закрытого до максимально открытого состояния – от 3 до 5, у каждого производителя данный показатель различен. Чтобы изменить положение штока, требуется обыкновенный либо специализированный ключ в форме шестигранника.

к меню ↑

2.2 Первые действия при превышенном давлении

При работе обогревательных контуров случается не только снижение давления в системе, но и повышение его показателей до недопустимого уровня. Такое явление объясняется следующими причинами:

  1. 1. Сбои и повреждения в регулирующем механизме. Во время снижения температуры он может указывать на отключение подачи теплоносителя от котла. Устройство обогревательной системы не исключает подобную неисправность, но она решается очень просто и без каких-либо сложных расчетов. Все, что потребуется от владельца котла, — провести настройку реулятора, избегая полного закрытия клапана.
  2. 2. Повреждение системы автоматики. Зачастую подобная неприятность случается при неправильном расчете и монтаже оборудования. В результате отопительные контуры постоянно подпитываются жидкостью, что способствует превышению допустимого давления. Устранить неприятность можно следующим образом: для этого нужно закрыть одну линию и наладить автоматику циркуляции.
  3. 3. Неправильные действия владельца. Человеческий фактор — это одна из наиболее распространенных причин превышения давления в системе отопления. Зачастую встречается такое явление, что при закрытии одного из кранов человек забывает открыть задвижку. Подобное происшествие проявляется при использовании каминного отопления. Перед тем как принять какие-либо действия, необходимо оценить состояние кранов подачи теплоносителя. Если один из них закрыт, нужно немедленно открыть его.
  4. 4. Загрязнённость фильтра. Еще одной распространенной причиной появления высокого давления является чрезмерная загрязненность фильтра. В таком случае достаточно вовремя очистить его от всевозможного мусора, а затем провести тестовый запуск отопительной системы. Порой приходится дополнительно устанавливать новый фильтр.

Можно с уверенностью заявить, что гидравлическая балансировка системы отопления — это залог бесперебойной, качественной и продуктивной работы отопительных контуров. Приступать к такой процедуре можно только после завершения всех работ по монтажу, замены радиаторов и изменения конфигурации отопления. При соблюдении простых правил и рекомендаций регулировка СО в частном доме будет выполнена наилучшим образом.

Наладка по проекту

При обычном грамотном монтаже современной системы отопления балансировка не нужна вовсе, схема делается так, что все радиаторы греют оптимально. К тому же зачастую их автоматизируют термоголовками, с помощью которых можно задать температуру в отдельной комнате.

Небольшую сумятицу в вопросы наладки отопления вносят проектировщики и проектные данные. В проекте закладывается количество проходящего теплоносителя и балансировка каждого радиатора – насколько оборотов должен быть повернут каждый балансировочный кран определенного типа.

Этим достигается некая точность выполнения проектных решений. Но для пользователя это практически не имеет значения, так как соблюдение проектной точности весьма мало влияет на конечный результат. А большие значения балансировки (как в примерах выше) в проекте заложены быть не могут. Поэтому на очень точное регулирование в соответствии с проектом можно не обращать внимания.

Шумящий радиатор

Еще один момент, который требует решения, – слишком большое количество теплоносителя проходящего через радиатор. При этом радиатор шумит и это неприятно. Причины – неправильная схема отопления, забалансированность (закрытость) других радиаторов, слишком мощный насос в системе. Все это нужно устранять.

Слишком мощный насос – болезнь самодельных систем отопления, потому как домашним мастерам «кажется», что кашу маслом не испортишь. Но здесь получается другое — немалые деньги на ветер и шум в радиаторах. Как подбирается насос к системе отопления… Шумящий радиатор требует балансировки системы или ее переделки.

Сложный случай – закрытие проходного отверстия трубопровода во время монтажа. Выявить дефектное место сложно, бывает нужно переделывать целое плечо трубопровода. Подобное характерно для полипропиленовых труб, в которых возможны наплывы материала при пайке. Подробней – как паять полипропилен и не допустить брака

к меню ↑

3 Когда нужно балансировать систему

Теоретически, регулировка радиаторов отопления необходима в любом случае. Инженер-проектировщик, разрабатывая и рассчитывая водяную систему, закладывает расход теплоносителя на каждую батарею и контур напольного обогрева. После монтажа, заполнения и опрессовки трубопроводной сети исполнитель обязан отрегулировать подачу тепла, ориентируясь на расчетные параметры в проекте.

Важный момент. Расчет потребности в тепле и соответствующего расхода нагретой воды делается для самых неблагоприятных условий – минимальной уличной температуре. Поэтому вначале настройки все радиаторные и другие регулировочные вентили полностью открываются, а котел выводится в максимальный рабочий режим.

Поскольку среднестатистического домовладельца заботит лишь тепло и комфорт внутри жилища, самому браться за балансировку рекомендуется в таких случаях:

  1. Ближние к котлу батареи нагреваются заметно сильнее дальних радиаторов, соответственно, в комнатах жарко или прохладно (слишком большой перепад температур).
  2. Один из радиаторов издает явственный шум — журчание протекающей воды.
  3. Замоноличенные в стяжку трубы прогревают полы неравномерно.
  4. В процессе наладки новой отопительной разводки, собранной своими руками.

Температура воздуха в комнатах частного дома
Если при грамотно смонтированном отоплении температура в дальних комнатах существенно ниже, система нуждается в балансировке

Примечание. Подразумевается, что арматура, оборудование и приборы отопления подобраны правильно, система заполнена теплоносителем, воздушные пробки и прочие дефекты отсутствуют. Иначе заниматься гидравлической балансировкой бессмысленно – получите нулевой результат.

Когда не следует регулировать раздачу теплоносителя батареям:

  1. Если радиаторная сеть и теплые полы работают без нареканий. Лишний раз крутить вентили не стоит – по неопытности можете сделать хуже.
  2. При выявлении различных неполадок – воздух в батареях, протечка, засор радиаторных либо балансировочных вентилей, разрыв мембраны расширительного бака и тому подобное. Сначала устраните неисправность и проверьте работоспособность отопления. Возможно, регулировка не понадобится.
  3. Категорически не рекомендуется вмешиваться в работу центрального отопления многоквартирного дома, врезать в общие стояки дополнительные краны и клапаны. Исключение – многоэтажные новостройки с индивидуальными тепловыми вводами в каждую квартиру.

Также не рекомендуется «прижимать» проток через батарею с помощью обычного шарового крана. Нормальное положение штока – полностью открыт либо закрыт, в промежуточной позиции арматура долго не прослужит.

Схема установки балансировочных вентилей на батареи
Проток воды регулируется исключительно балансовыми кранами, шаровые открыты на 100%

к меню ↑

3.1 Инструменты и приборы для балансировки

Чтобы самостоятельно произвести регулировку радиаторов отопления и теплых полов частного дома, понадобится минимум приспособлений:

  • термометр электронный контактный;
  • отвертка;
  • барашек или ключ для вращения штока балансировочного клапана (обычно применяется шестигранник);
  • лист бумаги, карандаш.

Справка. Профессиональные сантехники часто используют тепловизор, дающий ясную картину прогрева всех отопительных приборов. Аппарат дорогостоящий, так что обойдемся более простыми средствами.

Контактный электронный термометр
Для замеров температуры лучше применять электронный прибор контактного типа

Вместо указанного термометра допускается использование дистанционного (бесконтактного) пирометра. Учтите: температуру блестящих поверхностей прибор измеряет с небольшой погрешностью. Замечание касается радиаторов с новым лакокрасочным покрытием.

Если у вас отсутствует схема разводки по жилому зданию, перед началом работ стоит зарисовать ее на бумаге. Эскиз поможет разобраться в очередности подключения батарей к магистралям и отдаленности от помещения топочной. Также сделайте промывку грязевика на входе в котел и разогрейте систему до температуры 70—80 °С независимо от уличной погоды.

Большим подспорьем в настройке является современный циркуляционный насос Grundfos Alpha 3, который через мобильное приложение точно показывает глубину регулировок. Минус – приличная цена агрегата (начинается от 240 у. е.).

Насосы циркуляционные Grundfos Alpha 3

к меню ↑

3.2 Регулировка радиаторной сети

Метод балансировки, практикуемый нашим экспертом, одинаково подходит для закрытых однотрубных и двухтрубных систем отопления загородных коттеджей. Коллекторная разводка и теплые полы регулируются другим способом, о чем мы расскажем в следующем разделе.

Суть методики заключается в измерении температуры поверхности всех радиаторов и устранении разницы путем ограничения расхода теплоносителя балансировочными кранами. Как отрегулировать батареи отопления, пользуясь термометром:

  1. Прогрейте теплоноситель до 70—80 °С, полностью откройте все регулировочные клапаны. Если котел не показывает реальную температуру воды на подаче, определите ее сами, приложив измеритель к металлическому выходному патрубку.

    Предустановка радиаторного клапана
    Изначально кольцо предустановки клапана настраивается на максимальный проток

  2. Замерьте температуру поверхности первого на подаче радиатора в двух местах – около подающей и обратной подводки. Если разница лежит в пределах 10 градусов, батарея прогревается нормально.
  3. Повторите операцию на всех отопительных приборах, записывая показания. Двигайтесь вдоль каждой ветви отопления, поочередно регистрируя температуру батарей вплоть до последней.
  4. Если разность температур на подаче первого и последнего радиатора не превышает 2 °С, прикройте вентили первых двух батарей на 0.5—1 оборот и повторите замеры.

    Как измерить температуру поверхности батареи
    Замер делается на подающем и обратном патрубке, максимально допустимая разница — 10 градусов

  5. Когда разница достигает 3—7 градусов, регулировочные краны первых обогревателей закрываются на 50—70% (считайте по оборотам вентилей), средних – на 30—40%, последние приборы остаются полностью открытыми.
  6. Обождите 20—30 минут, позволив батареям прогреться после новых настроек, затем повторите измерения. Задача – достигнуть нормальной разницы 2 °С (для протяженных магистралей допускается 3 градуса) между последним и первым прибором.
  7. Повторяйте процедуру настройки, закручивая балансовые вентили на четверть или пол-оборота, пока не добьетесь одинакового прогрева всех батарей. «Прослушайте» каждый радиатор на предмет шума, указывающего на повышенный расход теплоносителя.

Важный момент. Не увлекайтесь чрезмерным закручиванием кранов, экономии таким образом не получите. Сравнивайте температуру на входе и выходе обогревателя – если разность превысит 10 °С, вентиль нужно отпускать. Из-за слишком малого расхода теплоносителя в комнате станет холодно.

Балансировочная схема двухэтажного дома

Приблизительная регулировка батарей закрытой двухтрубной системы показана на примере схемы отопления двухэтажного дома. Почему приблизительная: число закрываемых батарей и количество оборотов крана сугубо индивидуально для каждой разводки, необходимо разбираться по месту. Если сомневаетесь в правильности своих действий, придавливайте теплоноситель постепенно, делая пол-оборота вентиля и повторяя замеры.

Как правило, однотрубная «ленинградка» из 3—4 батарей не нуждается в балансировке, достаточно слегка «прижать» первый радиатор. В попутной разводке (петле Тихельмана) нужно ограничивать первый и последний прибор. Нагляднее порядок регулировки покажет эксперт на видео:

к меню ↑

3.3 Теплые полы и лучевая разводка

Поскольку контуры напольного обогрева и радиаторы лучевой схемы подключаются к общей гребенке, балансировка производится непосредственно на коллекторе. Способ настройки зависит от наличия ротаметров – прозрачных колб расходомеров, устанавливаемых на подающей или обратной линии.

Чтобы правильно настроить подачу теплоносителя по ротаметрам, следует рассчитать проток воды по каждой петле по формуле:

Формула расчета расхода теплоносителя через радиатор системы отопления

  • G – массовый расход нагретой воды, протекающей по контуру, кг/ч;
  • Q – количество тепла, которое должен выделить контур либо радиатор в помещение, Вт;
  • Δt – разница температур на входе и выходе из петли, принимается расчетное значение 10 °С.

Мощность одного напольного контура Q определяется исходя из потребности в тепле отдельного помещения. Параметр считается по удельному соотношению 100 Вт/м² площади комнаты либо по методике вычисления нагрузки на отопление. Шкалы расходомеров размечены в л/мин, значит, результат нужно разделить на 60.

Пример расчета. На обогрев комнаты площадью 10 квадратов требуется 1 кВт теплоты. Потребление теплоносителя составит 0.86 х 1000 / 10 = 86 кг/ч или 86 / 60 ≈ 1.43 л/мин.

Уточнение. Если помещение большой площади поделено на 2 одинаковых греющих монолита с отдельными водяными петлями, расчетное значение расхода тоже делим пополам.

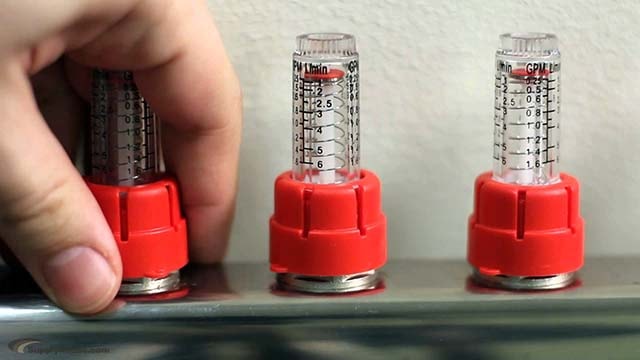

Расположение расходомеров на коллекторе
Здесь ротаметры установлены на подающей линии гребенки, но могут стоять и на обратке

Дальнейшая балансировка петель теплых полов производится согласно инструкции:

  1. В заполненной и опрессованной системе включите циркуляционный насос напольного отопления. Котел запускать не обязательно.
  2. С помощью колпачков ручной регулировки закройте все термостатические вентили на второй части гребенки.
  3. Полностью откройте первый вентиль и настройте соответствующий ему ротаметр. Нужный объем протока выставляется вращением нижнего кольца расходомера.Настройка расходомеров коллекторной системы
  4. После настройки снова закройте вентиль и переходите к следующему контуру. В конце откройте все регуляторы и еще раз проверьте расход воды по ротаметрам.

Справка. На коллекторах разных производителей расходомеры ставятся на подающей либо обратной гребенке (конструктивно они тоже отличаются). Для регулировки максимального протока расположение ротаметров роли не играет.

Батареи лучевой разводки балансируются аналогичным образом. Для верности можно совместить 2 варианта – по расчетному расходу и температуре поверхности радиатора (способ описан в предыдущем разделе).

Регулировка расхода теплоносителя расходомером
Схема регулирования потока ротаметром. Расход через каждый контур показывают контрольные шайбы в прозрачных колбах, единица измерения – литры в минуту

Если в целях экономии вас угораздило купить коллектор без ротаметров, настройка растянется на несколько дней. Задача – добиться одинаковой температуры в обратных трубопроводах всех петель. То есть, первичная установка делается примерно по мощности и длине контура, затем измеряется температура обратки и корректируется величина протока.

Для проверки балансировки теплого пола надо запустить отопительный котел. Негативный момент: после корректировки расхода придется ждать несколько часов, пока толща бетона прогреется, а температура обратных подводок стабилизируется.

к меню ↑

3.4 Двухтрубная отопительная система

Для проведения балансировки двухтрубной системы необходимо выполнить следующие действия:

  • Когда теплоноситель хорошо прогрет, все имеющиеся клапаны нужно полностью открыть.
  • На выходе из отопительного котла температура жидкости должна быть максимальной. Чтобы это сделать, контактный термометр прикладывают к патрубку, который ведёт из котла к первому радиатору.
  • Далее переходят к ближайшему радиатору. Нужно замерить температуру теплоносителя на входе и на выходе у него. Если оборудование исправно, такая разница не должна превышать 10 градусов. В том случае, когда указанное требование выполнено, считают, что этот радиатор в проведении регулировки не нуждается.
  • Аналогичную процедуру проводят по отношению к каждому установленному в доме радиатору. На каждом шаге полученные данные необходимо записывать.
  • Нужно сравнить температуру на входных вентилях первого и последнего радиаторов. В том случае, если она меньше 2 градусов, нужно прикрутить входные вентили первых двух батарей на 0,5 или 1 оборот. После этого замеры нужно повторить. Ожидается, что разница температур немного увеличится.
  • В том случае, если рассматриваемая величина будет находиться в промежутке 3-7 градусов, входные регулировочные краны первых двух радиаторов закручивают на 50%-70%, следующих двух — на 30%-40%, остальные оставляют без изменений.
  • Перед тем, как ещё раз замерить температуру, нужно подождать 20-30 минут. Это требуется для того, чтобы отопительное оборудование прогрелось в соответствии с новыми настройками. Нужно убедиться, что разница не превышает 2 градусов на входных кранах первого и последнего радиатора. Если тепловая магистраль имеет значительную протяжённость, допускается, чтобы разница составляла 3 градуса.
  • Указанные процедуры нужно повторять, подкручивая входные вентили до тех пор, пока цель не будет достигнута. Возможно, эти действия придётся повторить ещё несколько раз.

Когда выполняется гидравлическая балансировка, нужно контролировать разницу температуры входного и выходного кранов. Если она будет больше 10 градусов. Входной вентиль нужно будет немного открутить. Нужно учитывать, что точная регулировка происходит в индивидуальном порядке для каждой отопительной системы.

к меню ↑

3.5 Однотрубная отопительная система

При регулировке однотрубной системы обычно стараются подкручивать только вентиль на первом радиаторе. Обычно после этого удаётся сразу достичь нужных показателей.

к меню ↑

3.6 Система с коллекторной разводкой

В этом разделе рассматривается балансировка системы, в которой трубы подключены к одному узлу. Такая балансировка может также проводиться для отопительных систем, в которых дополнительно используются тёплые полы. Эти способы применяются также для регулировки работы тёплых полов. В этой ситуации используются два способа настройки.

Первый вариант

Его применяют в том случае, когда в системе предусмотрено наличие ротаметров. Они представляют собой прозрачные колбы, которые используются в качестве расходомеров. Перед проведением настройки нужно предварительно провести расчёты по следующей формуле:

G=0,86xQ/Δt

Параметр G выражает количество нагретого теплоносителя, циркулирующего по контуру. Его измеряют в кг/час. Q означает то, сколько тепловой энергии выделяется. Эта величина выражается в ваттах. Δt — представляет собой разность температур между теплоносителем, входящим в систему, и выходящим из неё. Эта величина известна, она должна составлять 10 градусов.

На каждый квадратный метр площади для обогрева требуется 100 Вт тепловой энергии. Зная площадь, которую обогревает каждый радиатор, с помощью указанной формулы можно посчитать, сколько литров теплоносителя должно проходить здесь в течение каждой минуты.

Чтобы понять, как правильно выполнять расчёт, можно ознакомиться со следующим примером. Для комнаты площадью 20 кв. м нужно по 100 Вт на каждый метр. Всего необходимо 2 КВт тепловой энергии. Расход теплоносителя подсчитывают, подставляя эти значения в приведённую формулу:

0,86×2000/10=172 кг/ч

То есть расход теплоносителя должен составлять 172 кг/ч. Нужно учитывать, что ротометры указывают результат в литрах в минуту. Поэтому необходимо перевести полученный результат в нужные единицы измерения.

Второй вариант

При отсутствии ротаметров подстройка каждого радиатора при балансировке системы отопления производится с учётом показаний термометра. При этом необходимо запустить отопительный котёл. На каждом радиаторе потеря температуры не должна превышать 10 градусов. Если расход не соответствует норме, соответствующий кран подкручивают, пока не будет достигнут требуемый результат.

После каждой корректировки системе нужно дать время, чтобы она прогрелась в соответствии со сделанными изменениями. Когда все радиаторы будут обеспечивать нужное падение температуры, система будет готова к эксплуатации. В некоторых случаях даже при наличии ротаметров дополнительно выполняют температурную настройку.

к меню ↑

4 Способы проведения регулировки

Когда проводится балансировка системы отопления в частном доме, для этого можно взять за основу температурные показатели или данные о расходе теплоносителя. Каждый из них имеет свои плюсы и минусы.

к меню ↑

4.1 Первый способ

Установка подразумевает, что для проекта были предварительно были выполнены все необходимые расчёты по расходу теплоносителя. Необходимо не только наличие регулировочной арматуры, но и измерительных устройств. Здесь есть возможность контролировать объём прокачиваемого через систему теплоносителя и выполнять при необходимости нужные настройки.

Плюсом применения указанного метода является высокое качество регулировки поступления тепла в различных помещениях. Недостаток такого подхода в относительно высокой стоимости установки такой системы.

к меню ↑

4.2 Второй способ

Он подходит в тех ситуациях, когда при установке отопительной системы предварительные расчёты не выполнялись. Тогда регулировка системы отопления выполняется следующим образом. В таких случаях для настройки пользуются показаниями термометра. При этом стараются сделать расход тепла примерно равным для каждого радиатора. Если батарея установлена в большом помещении, то её регулируют так, чтобы нагрев был пропорционально выше.

Простота проведения процедуры является основным плюсом процесса. К минусом относят: недостаточно точную регулировку расхода тепла, длительность процедуры балансировки.

к меню ↑

5 Методы балансировки системы отопления

Качественно обустроенная система отопления — это не только монтаж всего отопительного оборудования (котла, насоса, радиаторов). Залогом успешного функционирования и эффективности системы является грамотная регулировка и настройка. Для этого производится такая процедура, как балансировка, целью которой является распределение теплоотдачи по комнатам таким образом, как нужно владельцу дома.

Сегодня балансировку системы отопления можно выполнить самостоятельно или воспользовавшись помощью профессионалов. Некоторые пользователи полагают, что подобная настройка требуется только для крупных зданий, в то время как для частных домов и небольших строения такая процедура не является обязательным условием.

Безусловно, такое мнение ошибочно. Балансировка — это обязательный процесс для любого типа помещений, в которых есть отопительная система. Если ее не выполнить, то тепло будет распространяться по некоторым участкам в избытке, а в других его будет не доставать. Балансировка позволит избежать этих неприятных моментов.

к меню ↑

5.1 Особенности работы с разными видами разводки

Однотрубные системы отопления поддаются балансирующей регулировке наиболее просто. Всё благодаря тому, что суммарный проток через радиатор и связывающий байпас всегда одинаков и не зависит от пропускной способности установленной арматуры. Поэтому в системах типа «Ленинградка» работа ведётся не столько над балансировкой протока, сколько над уравнением количества тепла, выделяемого теплоносителем в радиаторах. Говоря проще, главная цель балансировки в таком случае — обеспечить, чтобы к наиболее удалённому радиатору вода поступала при достаточно высокой температуре.

В двухтрубных тупиковых системах действует несколько иной принцип. Каждый радиатор системы представляет собой своего рода шунт, гидравлическое сопротивление которого ниже, чем у всей остальной группы, расположенной далее по направлению протока. Из-за этого значительная часть теплоносителя протекает через шунт обратно к тепловому узлу, в то время как циркуляция далее по системе имеет гораздо меньшую интенсивность. В таких системах отопления приходится трудиться именно над выравниванием протока в каждом радиаторе путем изменения пропускной способности арматуры.

Двухтрубные попутные системы отопления балансировки не требуют вовсе, но при этом имеют сравнительно высокую материалоёмкость. В этом вся прелесть петли Тихельмана: путь, который проходит теплоноситель в цепи каждого радиатора, примерно одинаков, благодаря чему эквивалентность протока в каждой точке системы поддерживается автоматически. Похожим образом дело обстоит с лучевыми системами отопления и водяным тёплым полом: выравнивание протока выполняется на общем коллекторе по поплавковым расходомерам.

к меню ↑

5.2 Настройка по температуре

Очень часто у домовладельца нет никакой проектной документации, а систему придумал и собрал талантливый сварщик дядя Ваня. Тогда остается только регулировать каждую батарею по температуре.

Чтобы выполнить балансировку системы отопления своими руками, надо на выходе каждого радиатора установить специальный вентиль, такой как показан на фото. Дополнительно понадобится электронный термометр, измеряющий температуру на любой поверхности.

Балансировка двухтрубной системы отопления своими руками

Процесс начинается с того, что полностью открывается вентиль на самом дальнем и мощном отопительном приборе. Остальные открываются на определенное число оборотов. Например, если батарей на одной ветви – 6 шт., а клапан откручивается на 5 оборотов, то на первом радиаторе делаем 1 оборот, на втором – два и так далее, последний открываем до конца. Приблизительная балансировка двухтрубной системы отопления частного дома заключается в том, чтобы температура на выходах всех нагревателей была одинаковой.

Для этого надо измерять температуру металлического корпуса вентиля. Когда она высокая, то немного прикрывать его, если низкая – открывать. Следующий замер надо делать спустя 10 минут, чтобы температура после изменения успела стабилизироваться.

к меню ↑

5.3 Электронная балансировка системы

Балансировка по температуре – процесс долгий и кропотливый. Осуществлять точную регулировку сложных систем отопления таким способом весьма затруднительно. Гораздо проще использовать смартфон со специальным мобильным приложением, дополнительную электронику и циркуляционный насос с функцией балансировки.

  • циркуляционный насос с соответствующей функцией (в некоторых случаях на имеющийся насос устанавливается съемная голова насоса, предназначенного для балансировки системы);
  • смартфон и специальное программное обеспечение;
  • модуль беспроводной связи, устанавливаемый на голову насоса.

Балансировка двухтрубной системы отопления своими руками

Электронная балансировка системы производится в четыре этапа:

Подготовительный – установка специального приложения на мобильное устройство и подключение модуля связи к насосу.
Ввод данных о системе (площадь отапливаемых помещений, количество отопительных устройств, температура теплоносителя и т. д.), измерение напора и расхода в каждом радиаторе или контуре теплого пола (выполняется с помощью мобильного приложения).
Балансировка системы по данным мобильного приложения – производится с помощью балансировочных вентилей (клапанов).
Демонтаж модуля связи и сохранение отчета по балансировке, сформированного мобильным приложением.

Вместо заключения: правильная балансировка позволяет точно настроить рабочие параметры отопления.

Балансировка двухтрубной системы отопления своими руками

Это заметно снижает затраты на эксплуатацию системы и обеспечивает максимально комфортную температуру во всех помещениях.

к меню ↑

5.4 Группа безопасности

Группа безопасности состоит из трех элементов, подключенных последовательно, либо к одному корпусу:

Аварийный предохранительный клапан, позволяющий сбрасывать излишки теплоносителя при повышении давления в системе. Сброс можно вывести в прозрачную емкость (например, в пластиковую бутылку). Это сделает работу устройства более безопасной и уведомит о том, что имела место аварийная ситуация (даже если дома никого не было).
Автоматический воздухоотводчик – избавляет теплоноситель от воздуха, который при наличии в системе отопления может привести ее в нерабочее состояние.
Манометр – позволяет осуществлять визуальный контроль над давлением теплоносителя в подающей магистрали.

Балансировка двухтрубной системы отопления своими руками

Группа безопасности врезается в подающую магистраль сразу на выходе из котла отопления. Делается это для того, чтобы в первую очередь защитить котел, который обладает самой высокой температурой.

Балансировка двухтрубной системы отопления своими руками

Группа безопасности устанавливается строго вертикально, при этом она должна находиться выше уровня отопительного котла.

Балансировка двухтрубной системы отопления своими руками

Балансировка двухтрубной системы отопления своими руками
Балансировка двухтрубной системы отопления своими руками
Балансировка двухтрубной системы отопления своими руками

В самой высокой точке системы следует установить дополнительный клапан автоматического сброса воздуха. Воздух обязательно будет попадать в систему во время ее заправки (дозаправки), а это устройство поможет стабилизировать работу системы, избежать застоя теплоносителя по причине скопления воздуха и продлит срок эксплуатации циркуляционного насоса.

к меню ↑

5.5 Отладка в автоматическом режиме

Существует некая золотая середина между двумя описанными выше способами. Специальное оборудование для автоматической балансировки гидравлических систем отопления позволяет провести настройку с очень высокой точностью и в достаточно короткие сроки. На текущий момент основным техническим решением для таких целей считается «умный» насос Grundfos ALPHA 3, укомплектованный съёмным передатчиком, а также фирменное приложение для мобильных устройств. Средняя цена комплекта оборудования составляет порядка $300.

В чём суть затеи? Насос обладает встроенным расходомером и может обмениваться данными со смартфоном или планшетом, где производится обработка всей информации. Приложение работает как путеводитель: пошагово направляет пользователя и указывает, какие манипуляции нужно проводить над разными частями системы отопления. При этом в базе приложения сохраняются отдельные комнаты с указанным числом нагревательных приборов, имеется возможность выбирать разные типы радиаторов, указывать их мощность, необходимые нормы обогрева и прочие данные.

Процесс происходит предельно просто и полностью демонстрирует алгоритм работы программы. После сопряжения с передатчиком и подготовки к работе от системы отключаются все радиаторы, это необходимо для измерения нулевого расхода. После этого запорные клапаны на каждом радиаторе поочередно открываются полностью. При этом расходомер в насосе отмечает изменения в протоке и определяет максимальную пропускную способность каждого нагревательного прибора. После того как все радиаторы будут внесены в базу программы, производится их индивидуальная регулировка.

к меню ↑

5.6 Зачем делать балансировку

Любая система отопления вне зависимости от ее типа должна обеспечить доставку к батареям расчетного объема теплоносителя, чтобы те, в свою очередь, могли нормально обогревать помещение. Причем каждый радиатор должен получить именно столько горячей воды, сколько нужно. Ни в коем случае не меньше и, желательно, не больше. Однако, всем известно, что большее количество воды всегда пойдет по пути наименьшего сопротивления.

То есть, если гидравлическая балансировка системы отопления не сделана, то больше всего теплоты попадет в ближайшие к котлу батареи, а самые дальние не получают практически ничего. В одних помещениях жарко, в других – холодно. При этом котел функционирует отнюдь не в экономичном и щадящем режиме, а на максимуме. Ниже на рисунке хорошо отражена картина распределения тепла по системе в двух вариантах: разбалансированной и настроенной как полагается:

Итак, гидравлическая балансировка необходима для:

  • равномерного прогрева всех отопительных приборов;
  • работы котла в нормальном режиме и экономии энергоносителей;
  • во избежание шума больших объемов воды, протекающих через ближние батареи с высокой скоростью.

к меню ↑

6 Способы гидравлической балансировки

Существует несколько технологий балансировки отопительных систем, о которых вы прочтете ниже.

к меню ↑

6.1 Балансировочные клапана

Технология регулировки заключается в определении температуры всех батарей и устранении разницы при помощи балансировочных клапанов. Для того, чтобы отрегулировать систему посредством балансировочных кранов вам необходимо:

Не нужно увлекаться уменьшением объема проходящей через радиатор рабочей жидкости, так как это приведет к снижению температуры в помещении без сколько-нибудь значимого экономического эффекта.

к меню ↑

6.2 Регулировка при помощи термостатических клапанов

Термостатиеские клапана устанавливаются в системах обогрева помещений, к которым подключено множество потребителей тепловой энергии, к примеру, в двухэтажном частном доме, в котором помимо радиаторов установлены трубопроводы системы «теплый пол», полотенцесушители и другое оборудование. Термостатический клапан «объединяет» трубопроводы, по которым производится подача и отвод горячей и остывшей воды и позволяет корректировать ее так, чтобы на каждом подведенном высокотемпературном контуре были близкие температурные показатели.

к меню ↑

6.3 Гидравлическая балансировка при помощи насоса

Суть идеи балансировки системы отопления при помощи насоса заключается в способности насоса контролировать расход теплоносителя в каждому из контуров и передавать полученную информацию на смартфон или планшет владельца дома. Программа, работающая в качестве путеводителя, информирует домовладельца о мерах и действиях, которые необходимо выполнить для гидравлической балансировки системы отопления. Хранимая в базе данных информация о типах теплообменников, их мощности и возможность введения других данных (площадь комнаты, необходимые показатели температуры и так далее), позволяет максимально упростить процесс регулировки отопительной системы. Это настолько просто, что вы можете изменять показатели системы отопления в зависимости от текущих показаний термометра на улице.

Так же прост и процесс первоначальной настройки насоса и системы отопления. После подключения Grundfos ALPHA 3 к системе отопления для установки нулевого расхода нужно будет отключить все потребители тепловой энергии в доме. Затем, запорная арматура на каждом теплообменнике по очереди открывается полностью, что необходимо для измерения максимальной пропускной способности каждого нагревательного аппарата. Теперь вам остается выполнить индивидуальную настройку приборов в специальном окне программы в режиме реального времени. При регулировке каждого из нагревательных приборов, программа будет выдавать подсказки, которые помогут обеспечить как максимальный комфорт, так и экономичность работы нагревательного котла. По окончании настройки, владельцу будет предоставлен отчет, в котором будет отображен расход рабочей среды в каждом из нагревательных приборов в доме.

к меню ↑

7 Виды клапанов

Клапаны разделяются на два типа:

к меню ↑

7.1 Ручной балансировочный клапан

Преимущества ручного типа:

  • Отлично функционирует при стабильном давлении.
  • Подходит для домов и квартир с небольшим количеством радиаторов.
  • Помогает производить ремонтные работы, не отключая всю систему отопления.

Обратите внимание! Ручной тип клапана для балансировки будет работать эффективно только в том случае, если число радиаторов в помещении не превышает 5 единиц.

к меню ↑

7.2 Автоматический клапан

Большее количество батарей будет способствовать неправильному функционированию клапанов. Когда термостат на первом радиаторе будет перекрыт, расход воды на втором возрастет. В результате теплоноситель в одних батареях будет доходить до кипения, а в других, в лучшем случае, лишь слегка нагреется.

Выход из ситуации — установить автоматические клапаны.

Такие балансировочные механизмы устанавливаются на стояки или ветки, оснащенные большим количеством батарей.

По принципу своей работы балансировочный клапан данного образца немного отличается от механического.

Вентиль устанавливают в положение максимального расхода воды. При уменьшении потребления теплоносителя термостатом одного из радиаторов, давление будет возрастать. Именно в этот момент и вступает в действие капиллярная трубка. Она задействует автоматический клапан, который моментально анализирует перепад давления. Корректировка расхода происходит настолько быстро, что следующие термостаты даже не успевают перекрываться.

Результат – система постоянно сбалансирована.

Преимущества автоматического типа:

  • Наличие капиллярной трубки обеспечивает мгновенное задействование регулировочного механизма.
  • Удерживает стабильные показатели давления, несмотря на их колебания, вызванные работой термостатов.
  • Такие клапаны применяются при большом количестве батарей по всему периметру.
  • Возможно создание «независимых зон».

Обратите внимание! Вне зависимости от марки, каждый из производителей предлагает качественную продукцию. Поэтому строгих критериев по выбору изделия нет.

к меню ↑

8 Как наладить, отрегулировать, отбалансировать систему обогрева

Нередкая ситуация – один радиатор горячее другого, чего не должно быть. Или в одном месте дома прохладно, а в другом жарко. Значит, систему отопления нужно как-то наладить, как говорят специалисты, – отбалансировать. Возможно, что для этого не нужно вовсе вызывать сантехника, а отрегулировать отопление можно и своими руками.

Для этого на каждом радиаторе или между плечами системы должны быть установлены регулировочные краны или (и) балансировочные клапаны.

Но в некоторых случаях систему нужно переделывать. Далее подробней о возможных неполадках в отоплении и правилах балансировки.

к меню ↑

8.1 Если не хватает мощности радиаторов

Бывает и так, что отбалансировать систему отопления затруднительно, так как распределение мощности радиаторов совсем не соответствует теплопотерям комнат.

Рекомендации по подбору радиаторов следующие: на 10 м кв. площади – 1 кВт, но это значение умножают на 1,2 если в комнате одно окно, 1,3 если окно большое, 1,4 если два окна и комната угловая, 1,5 если там уже 3 окна или большая площадь остекления.

Кроме того мощность радиатора указывается для температуры 90 градусов, но ведь топить собираемся максимум на 70 градусов, не так ли? Значит, теплопотери умножаем еще на 1,3. А если применяется низкотемпературный обогрев – не более 50 градусов, то еще раз умножаем на 1,3.
Почему низкотемпературный обогрев самый комфортный и экономичный? Подробней об экономичных конденсационных котлах

Мощность одной секции алюминиевого, биметаталлического радиатора (толщиной и шириной примерно 80 мм), или чугунного радиатора (старого образца типа МС-140) составляет приблизительно 170 — 180 Вт. Наборку из 7 секций принято считать не менее чем киловатной.

Кроме того, радиаторы должны устанавливаться в характерных местах, чтобы создавать тепловую завесу источнику холода. Типично – под окнами, возле двери.

Лучше распределить количество секций батарей (размеров) в соответствии с теплопотерями и особенностями системы отопления, чем балансировать, прикрывать ток жидкости.

к меню ↑

8.2 Простые причины неполадок системы отопления

Возможно, что в системе отопления находится воздух и по этой причине теплоноситель плохо поступает к одному или нескольким отопительным приборам.

В самых высоких местах в трубопроводе устанавливают воздушные краны (краны Маевского) которые можно открыть вручную. Или автоматические воздухоотводчики. Краны Маевского обычно устанавливают и на каждом радиаторе. Пройдитесь по системе, откройте краны, спустите воздух.

Еще причине плохой работы – засорение, в первую очередь, фильтрующего элемента. Открутите фильтр и прочистите его.
Перед любой балансировкой системы отопления прочистите фильтр.

В неправильно-собранных системах, кроме того, может быть засорение в нижних точках на перепадах уровня трубопровода, и завоздушивание в верхних точках, например трубопровод обведен вокруг двери без воздухоотводчика.

к меню ↑

8.3 Балансировка системы с помощью кранов-регуляторов

Возможно, что самая конструкция системы требует балансировки. Например, используется одно длинное плечо, а второе короткое.

Или длина плеча тупиковой схемы слишком большая. Или применяется лучевая схема, которая требует настройки изначально. А бывает, что делают архаичные однотрубные системы с недостатками. В любом случае в итоге имеется значительный неравномерный нагрев.

Итак, на радиаторах установлены балансировочные клапаны, остается сделать так, чтобы температура всех радиаторов была бы примерно одинаковой.

Принцип балансировки простейший – не закрывать (максимально открыть) краны на самых холодных и немного «прикрутить» самые горячие. В результате на холодные пойдет больше теплоносителя, на горячие меньше, температура их выровняется.

к меню ↑

8.4 Как делаются расчеты

Функционал любой гидросистемы основан на взаимодействии обратно пропорциональных значений рабочей среды — пропускной способности и давления. Уровень гидравлического сопротивления в трубопроводе создают насосные группы, а пропуск рабочей среды контролируется трубопроводной регулирующей арматурой.

Суть регулировки в том, чтобы повысить или понизить гидродинамическое сопротивление в трубах: на удаленные от теплового узла отопительные приборы его нужно повышать, а на ближние понижать. В расчетах учитывается множество трубных ответвлений, из-за которых скорость циркуляции жидкости снижается.

Задача специалиста — сбалансировать систему так, чтобы в каждом отдельном контуре интенсивность движения теплоносителя достигла определенных значений в зависимости от назначения помещений. То есть, чтобы в них поддерживалась заданная температура. Настроечные значения рассчитываются еще при проектировании. В соответствии с ними подбирается:

  • насосное оборудование;
  • котлы;
  • радиаторы;
  • теплообменники;
  • измерительные датчики;
  • перепускные клапаны, вентили, задвижки.

Если источником тепла является котельная, тогда для расчетов в процессе балансировки будут необходимы ее технические данные.

к меню ↑

8.5 Балансировка в разных трубных разводках

Проще всего проводить манипуляции с однотрубными стояками, так как суммарное значение силы напора во всех батареях всегда постоянно. Пропускная способность трубопроводной арматуры на нее не влияет. На стояке делается не столько баланс прохода теплоносителя, сколько уравнивается выделяемое радиаторами тепло. Эту регулировку выполняют перепускные клапаны. Суть такая, чтобы автоматически повышалась интенсивность прохода горячей воды к удаленным радиаторам, и она не успевала остывать.

Чтобы удешевить систему отопления, в однотрубном контуре, для поддержания баланса рабочей среды, достаточно только смонтировать ручные краны. При необходимости повышения температуры в какой-либо комнате, хозяин может открыть кран и увеличить подачу горячей воды к радиаторным батареям. Но когда система оборудована автоматическими терморегуляторами, тогда необходимо устанавливать и балансировочные клапаны. По большей части это относится к двухтрубным системам.

Тупиковые двухтрубные системы функционируют по-иному. Радиаторы в них выступают как бы шунтами, через которые теплоноситель с пониженным давлением протекает в обход участков трубной магистрали. В ближнем радиаторе гидравлическое сопротивление становится меньше в начале тока и его равновесие сохраняется после каждого последующего радиатора; жидкость возвращается к тепловому узлу через каждый шунт. Специалисту, выполняющему балансировку, приходится потрудиться, чтобы выровнять проход рабочей среды методом регулировки пропускной способности трубопроводной арматуры.

В параллельных двухтрубных системах проведение балансировки не требуется. Но их минус только в одном — материалоемкости. В них работает принцип петли Тихельмана: рабочая среда проходит через каждый радиатор равномерные отрезки пути, и эквивалентность тока жидкости выравнивается сама по себе. Этот же принцип используется в лучевых системах отопления и теплых полах, только в выравнивании еще участвует поплавковый расходомер в общем коллекторе.

к меню ↑

8.6 Регулирующая трубопроводная арматура

Каждый элемент трубопроводной арматуры является обязательной частью системы и подбирается по определенным характеристикам к тому или иному ее типу. В перечень регулирующих устройств входят:

  • регулирующие клапаны;
  • расходомеры;
  • терморегуляторы;
  • гидравлические балансировочные клапаны.

Полнопроходные задвижки, радиаторные термостатические вентили, шаровые краны — регулирующие функции не выполняют, а только полностью перекрывают или открывают проток рабочей среды через какие-либо участки трубопровода. К примеру, для обслуживания или ремонта оборудования, а также в случаях прорывов труб. Перед балансировкой необходимо провести тест: запустить систему с открытыми запорными кранами, чтобы проверить, правильно ли работает насосное оборудование.

к меню ↑

8.7 Расчётное моделирование

Самый практичный способ балансировки делается методом построения модели системы с просчитанными значениями всех элементов и модулей. Моделирование выполняется в таких компьютерных программах, как Valtec PRG или Danfoss CO. Они бесплатны, но существует и более сложное 3D программное обеспечение (Auto Snab и др.).

Но стоимость ПО себя оправдывает, ведь не придется нести расходы на замену оборудования в случае неправильного выбора какого-либо элемента по параметрам. 3D моделирование также позволяет получить полное понимание о работе системы во всех режимах, какие процессы происходят на каждом участке трубопровода.

Таким образом балансировку можно выполнить максимально точно, значительно повысить эффективность обогрева здания, а, следовательно, и комфорт жизни.

В процессе расчетного моделирования в программу закладываются чертежи отопительной системы в цифровом виде, и в итоге можно выстроить ее виртуальную виртуальную копию. В каждой программе механизм расчетов выполняется по-разному, поэтому перед работой нужно изучить пользовательскую инструкцию. Точность, это обязательное условие при расчетах значений; во внимание берется каждый фитинг, ответвление, трубный поворот. Перечислим обязательные исходные данные для компьютерного моделирования:

  1. Действительные и предполагаемые проходы труб.
  2. Температура среды, где проходит трубная магистраль.
  3. Вид рабочей среды.
  4. Характеристики циркуляционного насоса или насосных групп (в зависимости от площади здания).
  5. Сила напора на входной трубе.
  6. Технические характеристики всех регулирующих устройств трубопроводной арматуры.
  7. Если система включает котельную, то нужны все сведения о ней из технического паспорта.

Все расчеты направлены на обеспечение равномерности расхода нагретой рабочей среды к каждому отопительному радиатору, а также с какой температурой теплоноситель будет возвращаться к источнику нагрева, от чего зависит время на его повторный нагрев. Чем оно короче, тем экономнее будет работать оборудование. Для проведения расчетов составлены специальные графики и таблицы, по которым производится балансировка системы в реальности.

к меню ↑

8.8 Экспериментальный способ

Если система отопления включает до 5 радиаторов, то для балансировки покупать и использовать компьютерное ПО нет надобности. Сложных расчетов здесь нет, а потому эмпирическим методом это делать дешевле, однако дольше. Минус и в том, что невозможно предусмотреть изменения в расходе рабочей среды.

В процессе ручной балансировки перекрывается поступление теплоносителя на все батареи. Нужно также убедиться, что в трубах не остались воздушные пробки. Это делается для сравнения температуры носителя на входной трубе и на выходе к источнику нагрева. Эти данные будут нужны при настройке всех регулирующих элементов.

На втором этапе полностью открывается запорный клапан на крайнем дальнем радиаторе. По мере остывания теплоносителя, через 15 минут замеряется температурный показатель на выходе, это значение называется эталонным.

После этого такая же процедура проводится на всех последующих радиаторах от конца к началу во всей цепи по порядку. Запорные клапаны нужно открывать на столько, чтобы нагрев батареи достиг эталонного температурного значения. Измерения проводятся при помощи установленных термодатчиков, а все значения лучше записывать.

Сложность такой балансировки еще и в инертности радиаторов. Вернее, важно из какого металла они сделаны и сколько у них секций. У чугунных — инертность больше, у алюминиевых она минимальная. В связи с этим время выжидания эталонного замера температуры разнится от 10 до 40 минут.

к меню ↑

8.9 Пример, как отрегулировать отопление в одноэтажном доме

Характерный пример – не удалось сделать два плеча тупиковой схемы, так как прокладке труб мешала дверь, сделали одно плечо и насадили на него «аж» 7 радиаторов.

В результате температура последнего в плече на 9 градусов меньше чем ближайшего к котлу. Можно сделать такие действия – на последних 3 радиаторах краны полностью оставить открытые. На первом балансировочный кран открыть из положения полного закрытия на 1,5 оборота, на втором – на 2 оборота, на 3 и 4 на 2,5 оборота.

Подразумевается, что всего балансировочный клапан регулируется в 4,5 оборота, а длина трубопроводов в пределах небольшого дома. Но регуляторы бывают разной конструкции, длины разные, поэтому в каждом случае – свое количество оборотов.

После балансировки нужно выждать минут 20 затем снова измерять температуру входящего патрубка радиатора, возможно придется дополнительно что-то регулировать на четверть оборота…

к меню ↑

8.10 Пример для двухэтажного дома

Еще характерный пример, когда проектировщики-монтажники сумели так сделать систему отопления, что установили и на первом и на втором этажах примерно равную мощность радиаторов (площади примерно равны), причем балансировку этажей относительно друг друга впаять забыли.

В результате на первом этаже все еще холодно, а на втором этаже уже жара.

Опять выручат балансировки установленные непосредственно на радиаторах. На втором этаже просто отрываем краны на 2 оборота вместо полных 4,5, уменьшив, таким образом ток жидкости процентов на 30. Снизив энергоотдачу, выравниваем температурный режим, при необходимости закрываем больше…

Дополнительная информация – какие схемы разводки отопительного трубопровода применяются

Схема на которой отсутствует возможность балансировки между двумя плечами — типичная ошибка в самодельных системах.

к меню ↑

9 Итог

В заключение напомним, что балансировка — это важный пункт обустройства независимо от размера объекта, будь то небольшая дача или крупное здание. Регулировка температуры в помещениях вручную, это не экономия материальных средств, а расточительство. Точная настройка оборудования обеспечивает:

  • равномерность нагрева радиаторов отопления;
  • стабильность работы насосного оборудования;
  • экономию энергоносителей;
  • нормальный режим работы котлов и котельных;
  • комфорт и безопасность.

Правильная настройка трубопроводной арматуры предотвращает образование шумов от чрезмерной интенсивности прохода большого объема теплоносителя через радиаторы и по трубам.

Чтобы правильно провести балансировку необходимо обладать соответствующими знаниями в технических характеристиках оборудования и понимать физические процессы, происходящие при эксплуатации гидравлических систем. Если вам нужно настроить систему, но у вас нет уверенности, что вы с такой задачей справитесь самостоятельно, тогда лучше обратитесь в специализированную организацию. У профессионалов качественная балансировка не вызывает сложностей, к тому же, это относительно недорого и с гарантией. Позаботьтесь заранее, чтобы в вашем доме было всегда тепло и уютно.

Рассчитайте утепление своего дома

Перейти к расчёту
Adblock
detector
