1 Назначение автоматики для любого газового котла

Агрегаты, работающие на газе в системе отопления и ГВС, относятся к объектам высокой опасности, что вызвано наличием таких опасных источников: взрывоопасность газа, взрывоопасность пароводяной смеси, высокое давление и температура воды, отравляющие дымовые газы. Для того чтобы защитить котельное оборудование и обслуживающий персонал от этих опасных факторов, по требованиям Госгортехнадзора в обязательном порядке на всех модификациях газовых котлов устанавливается приборы автоматики.

При этом устройство, комплектация и функционал КИПиА зависит от вида котлов, его конструкции, температурного режима во внутреннем контуре топки и системе отопления, что определяется производителем котельного оборудования. Достаточность котловой автоматики на соответствие государственным требованиям проверяется на уровне выдачи государственной сертификации на конкретную модель котла. Не сертифицированное газовое оборудование к установке не допускается и не будет принято к эксплуатации представителями Горгаза.

к меню ↑

2 Какие функции выполняет автоматика для газовых котлов

Функционал, который обеспечивает автоматика для газовых котлов, довольно широк. Он простирается от простого пуска и контроля до регулирования температурного режима в разных помещениях на многих уровнях. Все зависит от выбранной модели. Следует ориентироваться на то, какие требования предъявляет покупатель к установке.

к меню ↑

2.1 Конструкция автоматики

Всю внутреннюю оснащенность автоматики для газовых котлов, которая применяется при монтировании отопительной системы, можно разделить на категории, их всего две:

  • первая категория – это те приборы, которые обеспечивают безопасную и верную работу всего оборудования котла;
  • вторая категория – это те устройства, которые могут значительно повысить комфорт при пользовании котлом.

Автоматика безопасности газовых котлов состоит из следующих элементов:

  • тот модуль, который обеспечивает контроль над пламенем. Он состоит из термопары и газового клапана, работающего, как электромагнитный, и перекрывающего подачу топлива;
  • также там есть то устройство, которое защищает от перегрева систему и поддерживает необходимый температурный режим, такую задачу берет на себя термостат. Он самостоятельно, по необходимости, включает либо отключает котел, в те моменты, когда температура приближается к заданным пиковым отметкам;
  • тот датчик, который контролирует тягу. Этот прибор работает на основании колебаний, зависящих от того, как изменяется положение пластины биметаллической. Она, в свою очередь, соединяется с клапаном газовым, прекращающим подачу газа на горелку;
  • также есть клапан предохранительный, который может отвечать за сброс излишек теплоносителя (например, воздуха или воды) в контуре. Некоторые производители сразу же предусматривают элемент, помогающий сбрасывать излишки.

Устройства, которые входят в систему безопасности, поделены на следующие типы:

  • механические;
  • и работающие от источника питания.

Они работают либо под воздействием привода и контроллера, который ими управляет, либо координируются электронным способом.

Автоматика обеспечивает пользователю более комфортный функционал, который является дополнительным:

  • автоматический поджиг горелки;
  • модуляция интенсивности пламени;
  • самодиагностические функции.

Но таким функционалом не ограничивается внутренняя конструкция моделей.

В некоторых конструктивных особенностях моделей есть такие дополнения, как отправка данных и обработка их электронной системой на оснащённом контроллерами и микропроцессорами оборудовании. Дальше происходит следующая ситуация: на основании полученных данных сам контроллер начинает регулировку команд, которые приводят в действие приводы системы автомата.

Механическая автоматика газового котла тоже требует детального рассмотрения.

  • Газовый клапан полностью перекрыт, и установка отопительная находится в нерабочем состоянии.
  • Для того чтобы запустить газовый котел механический, выжимается шайба, обеспечивающая пуск топлива и открывающая клапан.
  • Клапан под воздействием шайбы открылся, и газ потек на запальник.
  • Осуществляется поджиг.
  • После этого начинается постепенный разогрев термопары.
  • На электрический запорный магнит подается такое напряжение, которое обеспечивает его открытое положение, для того чтобы доступ топлива не перекрывался.
  • Механический поворот шайбы регулирует нужную мощность устройства газового обогрева, и топливо в нужном объеме и с необходимым давлением подходит на саму горелку. Происходит возгорание топлива, и котельная установка начинает существовать в рабочем режиме.
  • И после этого этот процесс контролирует термостат.

к меню ↑

2.2 Разновидности

Все оборудование автоматического газового водонагревателя, контролирующее режимы отопительной системы, в общем можно разбить на две основные составляющие. Причем, к первой группе относятся приборы безопасности, способные удерживать работу агв в заданном температурном диапазоне, и обеспечивать надежность системы.

Ко второй группе относится автоматика безопасности предназначенная обеспечивать наиболее комфортную эксплуатацию агрегатов. Например, для этой цели служит встроенный электророзжиг или электронный термометр.

В обязательный перечень автоматики безопасности, используемых газовых котлов, включена регламентированная группа элементов.

  1. Узел, производящий контроль над дежурным пламенем. В его состав должны быть включены элементы автоматики для газовых агрегатов, обладающие способностью самостоятельно останавливать подачу газа.
  2. Блок, контролирующий параметры нагрева теплоносителя, способный останавливать нагрев при достижении предельно допустимой отметки.
  3. Модуль, осуществляющий контроль над тягой, способный прерывать подачу газа к действующей горелке при нарушениях отвода выхлопа.
  4. Предохранительный клапан, позволяющий производить сброс излишков давления в теплоносителе.

При наличии всех указанных элементов, обеспечивающих регулировку оборудования имеющегося газового котла, имеющаяся отопительная система признается пригодной для безопасного использования и допускается к работе. Об этом заносится запись в журнал автоматики безопасности водогрейного котла.

Вид #1 — энергозависимые изделия

Энергозависимый модуль – это небольшой электронный прибор, реагирующий на подачу топливного ресурса. Включается и отключается в момент активации или закрытия основного газового крана. Отличается сложной конструкцией и большим количеством элементов и микросхем.

Позволяет хозяевам решать следующие задачи:

  • активация или прекращение подачи газа;
  • запуск отопительной системы в автоматическом режиме;
  • регулировка уровня мощности базовой горелки (благодаря наличию термостата);
  • выключение работающего котла как в экстренных ситуациях, так и в рамках заданного пользователем режима;
  • вывод текущих показателей на дисплей (общий уровень температуры воздуха в комнате, отметка, до которой прогрет рабочий теплоноситель и пр.).

Более «навороченные» модули имеют дополнительный функционал и предлагают пользователям неограниченные и максимально удобные условия для контроля работы и управления агрегатом. Электронные панели обеспечивают полноценную защиту греющего оборудования от неисправности трехходового клапана и не дают котлу промерзнуть.

Если в комнате резко опускается температура, «умная» система сама запускает отопительное оборудование и отключает его, когда жилище наполняется комфортным теплым воздухом.

Опция самостоятельной диагностики, имеющаяся у отдельных модулей, предупреждает сбои в работе и способствует своевременному выявлению неисправных деталей и узлов в системе. Она дает возможность максимально рано заметить поломку и заменить какой-то мелкий элемент еще до того, как он создаст для оборудования реальную проблему.

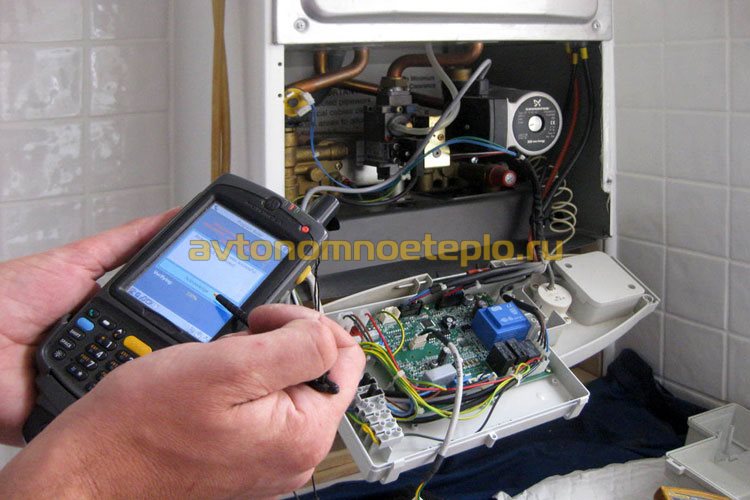

Диагностика автоматики газовых котлов
Небольшие поломки греющей системы в итоге превращаются в глобальные сложности и влекут за собой денежные траты, связанные с ремонтом и демонтажем (полным или частичным) оборудования. Самостоятельная диагностика помогает выявить неисправность и дает возможность своевременно ее устранить

Электронная автоматика, отвечающая за безопасную эксплуатацию оборудования, обеспечивает бесперебойную работу котла, не дает системе перегреваться и перекрывает подачу газа в случае падения тяги или затухания пламени в горелке.

Ассортиментная линейка энергозависимой автоматики, представленная сегодня на рынке, радует разнообразием. Полезные и нужные мини-агрегаты выпускают знаменитые на весь мир бренды и небольшие компании, только пытающиеся завоевать свое место под солнцем.

Электронная энергозависимая панель
Энергозависисмая автоматика представлена в форме панели управления, где пользователь может выставить удобные для себя параметры работы оборудования. Стоимость «умного» элемента высока, но затраты оправданы, ведь с помощью управляющего блока можно снизить потребление ресурса без какого-либо ущерба для собственного комфорта

Среди предлагающихся моделей есть как совсем простые изделия, так и более продвинутые агрегаты с опцией программирования.

На них пользователь может выбрать наиболее подходящие для себя индивидуальные настройки и запрограммировать систему на работу в режиме день/ночь или, ориентируясь на прогноз погоды, выставить определенный уровень прогрева дома или квартиры на период от 1 до 7 суток.

Вид #2 — энергонезависимые агрегаты

Энергонезависимая автоматика более проста и практична. Управление и настройка осуществляются вручную при помощи механических поворотных тумблеров и не представляют сложности даже для тех, кто далек от техники. Работает устройство абсолютно автономно и не нуждается в подключении к центральной электросистеме.

Модуль автоматического управления
Для отопления жилого дома и подачи горячей воды в краны ручку контроля достаточно повернуть в направлении увеличения на 2-3 деления. Если требуется принять ванну или душ, тумблер необходимо установить на максимальный показатель

Изделие маркируется цифровой шкалой с перечнем значений от минимальных до максимальных. Для активации пользователь выбирает нужную отметку и таким способом задает подходящую рабочую температуру непосредственно котлу.

После этих манипуляций подключается термрегулятор и берет под контроль указанный режим прогрева. Котел активно работает до тех пор, пока помещение не прогревается до желаемой температуры. Потом теморегулятор отключает подачу газа в систему и активируется снова только тогда, когда в комнате становится холоднее.

Принцип действия основан на специфической конструкции устройства. Встроенная в теплообменник термопара газового котла оснащена специальным стержнем. Он изготовлен из особого железно-никелевого сплава под названием инвар.

Физические характеристики этого прогрессивного материала наделяют его возможностью почти мгновенно улавливать минимальные температурные колебания.

Если в комнате становится чрезмерно жарко или слишком холодно, размер стержня изменяется. На это реагирует соединительный клапан и своевременно перекрывает либо активирует поступление газа в горелку.

Энергонезависимая автоматика с кнопкой
Наличие энергонезависимой автоматической управляющей системы дает возможность пользователям устанавливать в доме или квартире наиболее подходящий для себя температурный режим и экономно расходовать топливный ресурс, не переплачивая по коммунальным счетам

Дополнительно автоматика энергонезависимого типа имеет чувствительные датчики тяги и пламени. Если в трубе внезапно снижается давление или уровень тяги в дымоходе по каким-то причинам падает, подача ресурса сразу же прекращается и утечки газа удается избежать.

Энергонезависимая автоматика для газового котла
Энергонезависимая автоматика стоит вполне разумных денег и, в отличие от электронных аналогов, не требует покупки и установки стабилизатора, контролирующего напряжение и выравнивающего непредвиденные скачки в центральной электросети

Корректную работу датчика пламени обеспечивает специальная пластина. При нормальном и правильном функционировании системы она находится в слегка изогнутом состоянии.

Таким способом деталь удерживает перекрывающий клапан в режиме «Открыто». Когда пламя становится меньше, пластина выравнивается и клапан под ее давлением закрывается.

к меню ↑

2.3 Принцип работы автоматики безопасности

Актуальная нормативная документация говорит, что комплекс безопасности газовых котлов должен быть обязательно оборудован прибором, прекращающим работу всей системы и перекрывающим подачу газа в случае неожиданной поломки или каких-либо еще форс-мажорных обстоятельств.

Для осуществления этой задачи автоматика должна держать под контролем такие параметры, как:

  • давление газа в системе;
  • наличие в горелке пламени оптимального размера;
  • полноценная, качественная тяга;
  • уровень температуры рабочего теплоносителя.

Когда в энергонезависимой механической системе давление газа опускается до критического уровня, подача ресурса немедленно прекращается. Это происходит автоматически благодаря наличию клапанного механизма, настроенного на определенное значение.

Энергозависимые электронные устройства сконструированы несколько иначе. В них вышеописанную функцию осуществляет реле минимального/максимального давления.

При увеличении количества атмосфер мембрана со штоком изгибается, размыкая контакты питания самого котла. Газ перестает поступать и не подается до тех пор, пока уровень давления не восстанавливается.

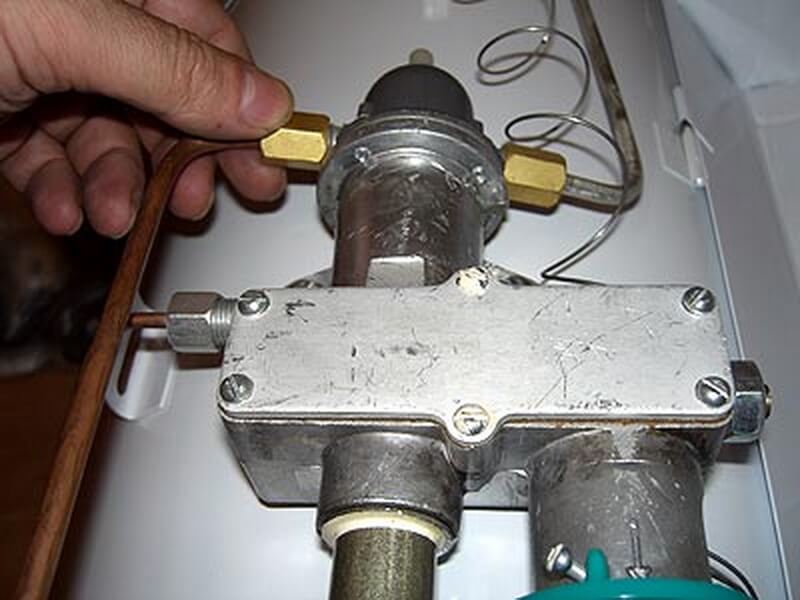

Обслуживание автоматики газового котла
Самостоятельно устранять неполадки и как-то вмешиваться в базовый функционал оборудования запрещено законодательно. Исправлять любые возникшие проблемы может только квалифицированный специалист – сотрудник газоподающего предприятия

Если в горелке исчезает пламя, термопара остывает и перестает вырабатывать ток. После этого электромагнитная заслонка в клапане уже не функционирует, и газ перестает поступать к горелке. При падении тяги биметаллическая пластина интенсивно прогревается, меняет форму и воздействует на клапан, заставляя его прекратить подачу топлива.

Температуру теплоносителя держит под контролем термостат. Он обеспечивает поддержание выбранного пользователем режима прогрева, при этом не давая системе перегреться и выйти из строя.

к меню ↑

2.4 Нюансы функционирования системы

Энергозависимая электронная автоматика в работе опирается на информацию, полученную от датчиков. Микропроцессор и внутренний контроллер анализируют эти данные, обрабатывают и подают системе команды, оптимально подходящие для отдельно взятой конкретной ситуации.

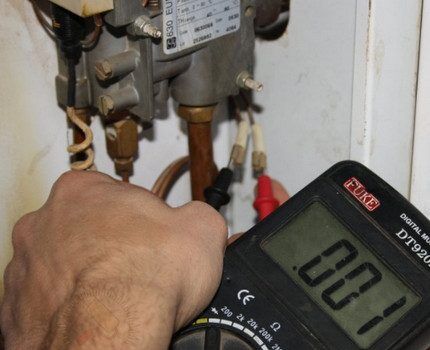

Плановое обслуживание автоматики
Чтобы электронная автоматика нормально функционировала в течение длительного времени, необходимо ежегодно вызывать мастера для осмотра оборудования, диагностики микропроцессора и просмотра отчетов модуля памяти

У механики несколько иной принцип. Когда котел выключен, внутренний газовый клапан полностью перекрыт. В момент запуска оборудования шайба на клапане выжимается и происходит принудительное открытие прохода для топливного ресурса к запальнику. Розжиг стимулирует нагревание термопары и на ней происходит выработка напряжения.

Этот ресурс использует в работе электромагнит, поддерживающий клапан в открытом положении. Поворачивая шайбу вручную пользователь может без всяких усилий регулировать уровень и мощность своего греющего оборудования.

к меню ↑

2.5 Конструкция и принцип функционирования

Автоматика, управляющая работой газового котла, состоит из многих элементов, условно разделенных на две подгруппы. В первую входят механизмы, обеспечивающие полноценное и безопасное функционирование самого котла. Ко второй относятся устройства, дающие возможность эксплуатировать отопительную систему в максимально удобном и комфортном для пользователя режиме.

Составляющие элементы системы безопасности

За эксплуатационную безопасность агрегата отвечают несколько модулей:

  1. Контроллер пламени – состоит из двух основных деталей – электромагнитного клапана и термопары. Своевременно и надежно перекрывает газ и препятствует образованию утечки.
  2. Термостат – осуществляет поддержку заданной температуры теплоносителя и предохраняет систему от перегрева. Когда теплоноситель остывает до минимальных температур, модуль запускает котел в работу, а после фиксации пиково-высоких показателей отключает его, полностью избавляя хозяев от необходимости постоянно уделять внимание системе.
  3. Датчик, контролирующий тягу, несет ответственность за прекращение подачи газа на горелку в случае изменения базового положения биметаллической пластины, предупреждая таким способом утечку газа.
  4. Предохранительный клапан – следит за количеством теплоносителя в контуре.

Помимо всех вышеперечисленных полезных качеств, автоматика имеет ряд дополнительных функций, повышающих комфортность использования оборудования.

Устройство выполняет авторозжиг газовой горелки, осуществляет выбор самого эффективного рабочего режима, способствует рациональному расходу энергоресурса и проводит самостоятельную диагностику, избавляя хозяев от всех этих занятий.

к меню ↑

2.6 Принцип действия в составе котла

Схема подключения термоэлектрического датчика в различных газоиспользующих приборах примерно одинакова. Измерительный электрод находится в зоне действия фитиля либо основной горелки, проводник присоединен к электромагниту, открывающему подачу газа.

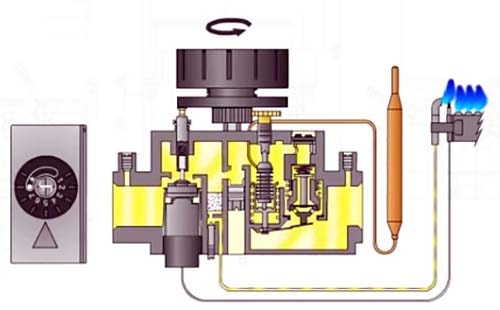

Как работает термопара на напольных котлах типа АОГВ и аналогичных аппаратах:

  1. Пользователь одной рукой нажимает кнопку и принудительно открывает электромагнитный клапан подачи газа.
  2. Второй рукой домовладелец включает пьезорозжиг, удерживая первую клавишу. Вспыхивает запальник.
  3. Согласно инструкции по эксплуатации, кнопку необходимо держать 5—30 секунд (зависит от модели агрегата), в течение которых фитиль прогревает измерительный электрод.
  4. В цепи электромагнита возникает постоянный ток, идущий от термоэлектродов. Пользователь отпускает клавишу, но подача топлива не прекращается – теперь клапан удерживает напряжение термопары.
    Автоматика газового котла

Если в силу разных причин огонь потухнет, нагрев термоэлемента закончится, ЭДС исчезнет. Электромагнит отключится, пружина захлопнет клапан и перекроет путь топливу.
Автоматика газового котла
Электрод термопары располагается рядом с запальником на всех водогрейных аппаратах

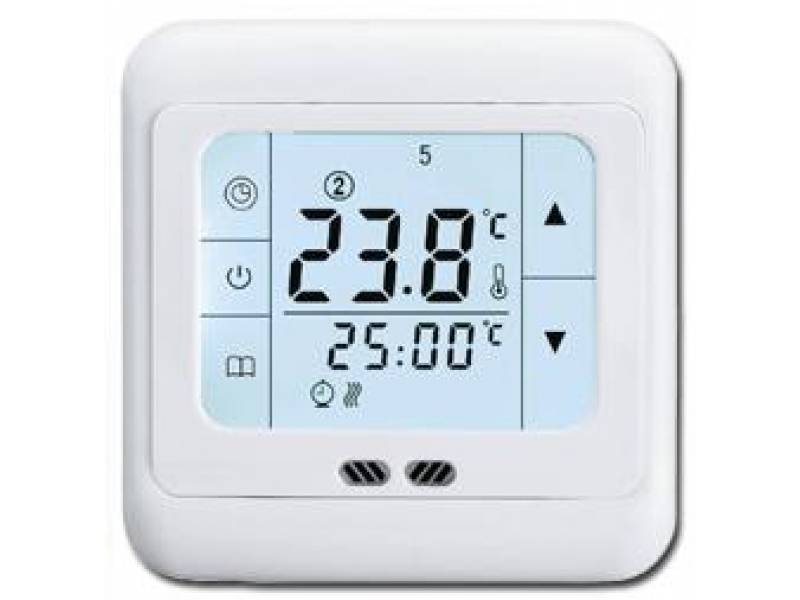

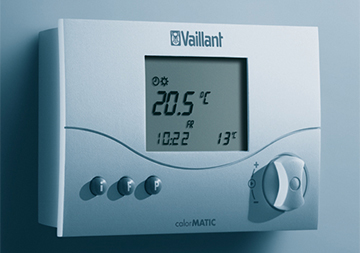

Термостат комнатный

Термостат располагается в комнате, где нужно контролировать температуру. Датчики производят измерение.

В случае если температура стала меньше заданной, термостат посылает сигнал котлу и тот автоматически начинает работать.

Когда t достигает комфортных для жильцов показателей, перекрывается клапан и котёл прекращает работу.

Подсоединяется к котлу кабелем.

Суточный программатор

Прибор выполняет ту же роль, что и термостат, но с возможностью задавать программу на 24 часа. Программирует по времени температуру для отопления и для горячего водоснабжения. Через сутки цикл повторяется.

Подсоединяется к котлу кабелем и по радиоканалу.

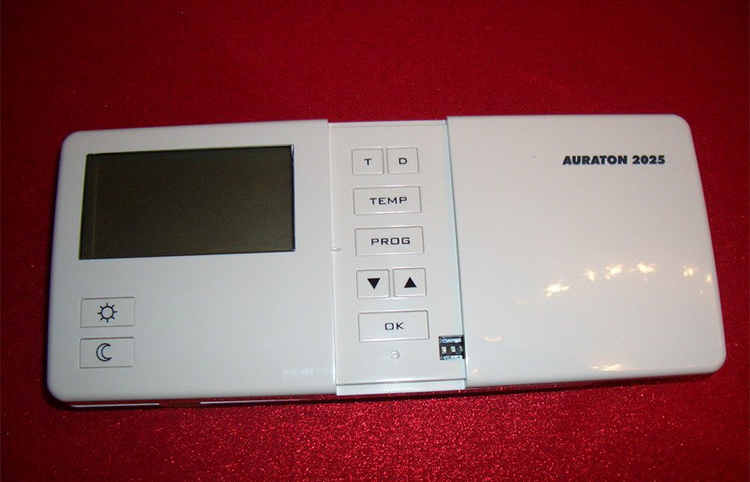

Недельный программатор

Обладает более широкими возможностями для программирования климата в доме. Есть готовые режимы и настраиваемые. Радиус действия – от 30 м. и больше. Данные выводятся на дисплей с подсветкой. Приборы могут подбираться по цвету для конкретного интерьера.

Современные приборы не только регулируют температуру, но и проводят самодиагностику оборудования, управляют работой насоса и защищают котёл от замерзания.

к меню ↑

2.7 Возможности эксплуатации котлов

Несмотря на разнообразие автоматических режимов, как правило, используется только один из возможных: при котором котёл нагревается до значения, установленного на панели управления и продолжает поддерживать его. Этот режим допустим, но не оптимален. По температуре теплоносителя котёл работает в режиме модуляции, это хорошо. В то же время, устройства котла не имеют данных о ситуации на объекте, который обслуживает отопительный прибор. Отсутствуют данные о температуре в помещении. Есть только один параметр: температура теплоносителя. При достижении заданного значения, мощность котла снижается. Затем грелка отключается, прибор некоторое время простаивает. Как только температура носителя падает на установленное количество градусов, осуществляется повторный старт.

к меню ↑

2.8 Сколько стоит автоматика котла

Стоимость варьируется от нескольких тысяч рублей, до половины стоимости котла. На цену влияет несколько факторов:

  1. Страна производитель.
  2. Тип автоматики.
  3. Комплектация.

Отечественная автоматика в полной комплектации, включающей горелочное устройство, запальник и мультиблок управления, обойдется приблизительно в 5-6 тыс. руб. За эту сумму, можно приобрести комплект АПОК – 1, Искра, Вакула и т.п.

Итальянская автоматика управления на базе микропроцессора, будет стоить, начиная от 10 тыс. руб. и выше. Стоимость мультиблока, приблизительно на 1-2 тыс. руб. выше, чем у отечественного аналога.

к меню ↑

2.9 Устройство и минимальная комплектация КИПиА

Автоматика безопасности газовых котлов по функциональным модулям для разной модификации, практически не отличается между собой. Она состоит из первичных датчиков, которые измеряют контролируемый сигнал на газовой, водной среде и дымовых газах, и контролера, который сравнивает полученные сигналы с установленными предельными показателями. После обработки результата, контроллер подает команду на исполнительные механизмы: газовые и водяные клапаны, которые открывают/закрывают рабочую среду.

Этот комплект работает и в системе защиты котлом, и в системе регулирования. Отличие между ними заключается в том, что защита отключает агрегат от топлива мгновенно, при превышении допустимых параметров, а система регулирования настраивается по температуре теплоносителя в водяном контуре и поддерживается регулирующими клапанами, увеличивающими или уменьшающими расход среды: газ или воду.

Минимальная комплектация КИПиА зависит от того какие защиты исполняет автоматика для газовых котлов. Согласно нормативов она должна обеспечить:

  • Кконтроль пламени, состоит из датчика-пламени и клапана-отсекателя, отключающего подачу газа при отрыве факела;
  • от высокого/низкого давления в топочном отопительном контурес установкой датчика давления;
  • от высокой/низкой температуре в контуре котла с установкой термопары;
  • от низкого разрежения в топке с установкой датчика тяги;
  • от загазованности в топочной с установкой датчика загазованности.

Важно! Автоматика для любого газового котла в обязательном порядке комплектуется системами звуковой и световой сигнализации, которая предупреждает персонал обо всех аварийных ситуациях на котле. Современные газовые бытовые котлоагрегаты имеют ЖК-дисплеи на которых отражаются все фактические параметры в режиме реального времени и системные сообщения, помогающие пользователю качественно управлять теплотехническим процессом

к меню ↑

3 Какие существуют автоматические установки?

В настоящий момент рынок представляет потребителю широкий выбор регулирующих устройств. Поэтому необходимо знать, какая автоматика для систем отопления дома вообще существуют, чему отдать предпочтение.

к меню ↑

3.1 Термоголовка

Это терморегулирующий элемент, который под влиянием внешней среды приоткрывает или закрывает радиатор. Недорогой вид автоматики для отопления дома. Значительным плюсом является то, что термоголовка очень удобна для локального нагрева, а также происходит значительная экономия средств. Из минусов: во-первых, регулировка происходит по меркам, состоящих из абстрактных чисел, а не градусов. Во-вторых, датчик измеряет градусный уровень тепла вокруг установки, но не помещения, что уменьшает точность устройства.

к меню ↑

3.2 Погодозависимая автоматика

Конструкция погодозависимой автоматики для отопления дома несложна: снижается погода на улице-увеличивается температура теплоносителя. Однако, погодозависимая установка имеет весьма значительный недостаток — система порой не успевает адаптироваться под температуру, и, следовательно, эффект запаздывает. Особенно упомянутый минус проявляется, если подключено дополнение — полы с подогревом. К недостаткам относят то, что приборы действуют не совсем корректно, приблизительно, поэтому изменение заметно лишь при сезонной смене климата. Стоит отметить, цены на агрегат относительно высокие. Но агрегаты будут очень удобными в производстве, масштабных домах (свыше 500 квадратных метров).

к меню ↑

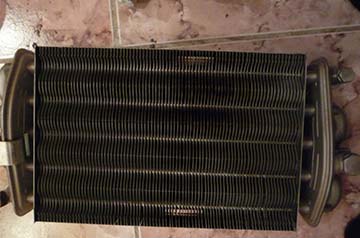

3.3 По материалу и типу теплообменника


Теплообменники могут быть:

  • чугунными;
  • медными;
  • алюминиево-кремниевыми;
  • из углеродистой или нержавеющей стали.

Конструкция теплообменника тоже может различаться.

Самые популярные – раздельные теплообменники. Отдельно проходит вода отопления, отдельно вода для домашних нужд жильцов. Они немного дороже, но более надёжны.

Битермический теплообменник выглядит, как труба в трубе. Во внутренней трубе вода ГВС, которую нужно согреть, а во внешней циркулирует теплоноситель отопления.

Третий тип – теплообменник, в котором встроен змеевик. Ёмкость с водой греется от теплоносителя, протекающего в змеевике. Косвенная система нагрева всем хороша, но летом либо придётся топить котёл, либо жить без горячей воды.

Битермический вариант не рекомендуется использовать там, где жёсткая вода. И будьте готовы, что каждый раз сначала из крана будет сливаться обжигающая вода, а уж потом нужной вам температуры.

Для проверки наличия теплоносителя

В конструкцию современной автоматики, входит прессостат. Суть устройства сводится к тому, чтобы не допустить работы котла на холостом ходу. Прессостат подключен к циркуляционному оборудованию и считывает показатели давления в водяном контуре. Если давление теплоносителя недостаточно (отключился насос, произошла утечка из системы отопления и т.п.), срабатывает релейная защита.

Если своевременно не отключить работу котла при недостаточном давлении в водяном контуре, произойдет перегрев теплоносителя и взрыв отопительного оборудования. Прессостат обязателен в системах с принудительной циркуляцией теплоносителя. Устанавливается в конструкции всех энергозависимых котлов.

Если по какой-либо причине, прессостат не сработал и теплоноситель нагрелся до точки кипения, срабатывает взрывной клапан, автоматически сбрасывающий давление в системе отопления.

Автоматика давления газа

Повышенное давление газа, подающегося на горелку, приводит к выходу из строя клапанов и регулирующей арматуры, настроенной на определенные рабочие параметры. Недостаточная интенсивность подачи, становится причиной затухания пламени.

Работа автоматики безопасности котла заключается в том, чтобы при недопустимых колебаниях давления газа (средние показатели должны быть в пределах от 1,3 до 3 кПа), отключить работу котла.

По этой причине, первые модели газового оборудования, поступившие из стран ЕС, отказывались работать при подключении к отечественному газопроводу. Автоматика фиксировала параметры, существенно отличающиеся от установленной верхней и нижней границы давления, и отключала горелку.

Перед приобретением автоматики, следует убедиться, что она настроена на отечественные параметры газоснабжения.

Мультиблоки автоматизации

Мультиблочная автоматика – это второе название механического блока управления, устанавливаемого на бытовые отопительные приборы энергонезависимого типа. Модули являются универсальными и подходят для большинства типов котлов. В своей конструкции, автоматика имеет все необходимое для поддержания работы газового котла в работоспособном состоянии.

Преимущество мультиблоков – небольшие затраты, связанные с приобретением и установкой модуля. Недостаток – отсутствие многих функций и систем безопасности, имеющихся в электронных аналогах.

Проверка исправности и замена автоматики

Сроки периодичности проверки систем автоматики котлов, работающих на газовом топливе, оговариваются в СНиП. Обслуживание осуществляется дважды в год при плановом осмотре, перед началом и после окончания отопительного сезона.

На необходимость в проведении ремонтных работ, указывают следующие признаки:

  • Участившиеся неисправности автоматики котлов, работающих на газе. Проблемной считается ситуация, при которой, котел самостоятельно отключается раз в несколько недель.
  • Самопроизвольное затухание огня.
  • Отказ системы розжига.

проверка исправности автоматики в котле

Обслуживание и настройка автоматики газового отопительного котла, согласно действующим правилам, выполняется исключительно квалифицированным персоналом, имеющим соответствующее разрешение и лицензию. Электронный блок управления, требует установки специального программного обеспечения (прошивки).

Во время очередного сезонного осмотра, проводится диагностика микропроцессора, чего требуют правила обслуживания релейной автоматики. В большинстве контроллеров, установлена функция диагностирования проблем, отчет о которых сохраняется в памяти устройства. Информация об ошибках, учитывается при настройке модуля.

Полная замена автоматики, требуется крайне редко. В большинстве случаев, меняются отдельные узлы: термопара, клапаны, датчики и т.п.

к меню ↑

3.4 Электрические и дизельные теплогенераторы

Подключение котла на солярке к радиаторной системе выполняется идентично обвязке газоиспользующих установок. Причина: дизельный агрегат функционирует по аналогичному принципу – управляемая электроникой горелка пламенем нагревает теплообменник, поддерживая заданную температуру теплоносителя.

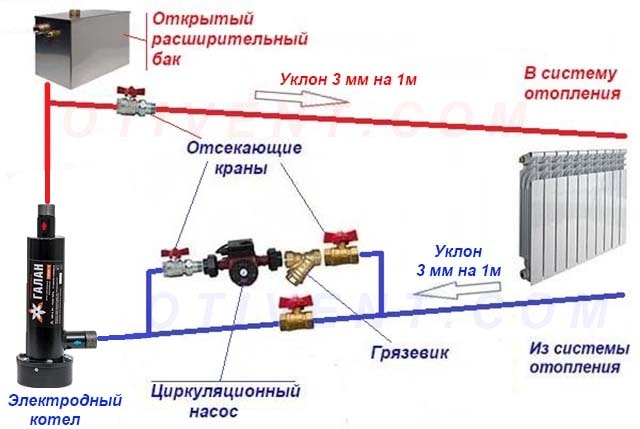

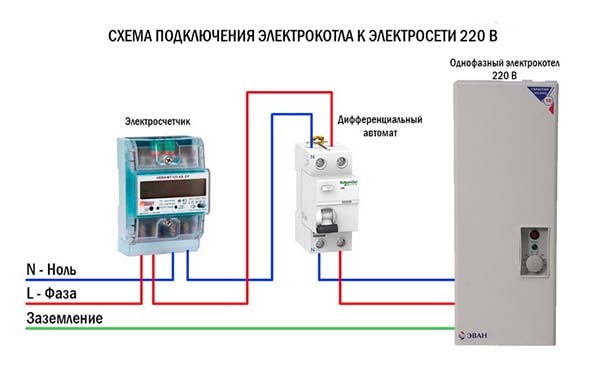

Электрокотлы, в которых вода прогревается ТЭНами, индукционным сердечником либо за счет электролиза солей, тоже подсоединяются к отоплению напрямую. За поддержание температуры и безопасность отвечает автоматика, расположенная в электрическом шкафу, подключаемом к сети согласно приведенной электросхеме. Другие варианты присоединения показаны в отдельной публикации о монтаже электрических котлов отопления.

Настенные мини-котельные, оборудованные трубчатыми нагревателями, предназначены только для закрытых систем отопления. Для работы с самотечной разводкой понадобится электродный либо индукционный агрегат, который обвязывается по стандартной схеме:



Если разобраться, то байпас здесь не нужен — без электричества котел тоже работать не будет

к меню ↑

4 Какая автоматика лучше – механическая или электронная

Приборы, контролирующие работу отопительного оборудования, могут быть механическими или электронными.  В бюджетных моделях газовых котлов в большинстве случаев используется вариант механического, ручного управления. Несмотря на то, что уровень технического прогресса достиг небывалых высот, механика остается надежным и проверенным средством. Автоматика безопасности газовых котлов, действующая в ручном режиме управления, на порядок дешевле. Принцип работы большинства моделей котлов с ручным управлением прост и понятен для бытового использования.


Регулятор интенсивности подачи теплоносителя в радиатор системы водяного отопления

Блок автоматики механического принципа действия проще в обслуживании и ремонте. Разборка такого агрегата вполне по силам специалисту – теплотехнику, осуществляющему профилактический осмотр котельного оборудования в вашем доме.

Ручное, механическое управление газовым котлом не зависимо от электроснабжения — владелец жилья самостоятельно выставляет нужную для обогрева жилого помещения температуру, все остальное зависит от законов физики, которые заложены в основу работы механизма.

Для справки: теплообменник оснащен термопарой —  механизмом на основе пластины, скомбинированной из двух частей — стальной и никелевой. В процессе нагрева пластина удлиняется, а при охлаждении — уменьшается в длине, воздействуя на клапан, который открывает или закрывает подачу газа в рабочую зону. На основе такого же принципа работает  и регулятор тяги, которой оснащаются газовые котлы с открытой камерой сгорания. Биметаллическая пластина при повышении температуры до критической отметки (более 750С) выгибается, размыкая цепь. При уменьшении пламени, пластина возвращается в естественное положение. Все просто и понятно.


Иной принцип работы заложен в автоматике с электронной начинкой, использующей не физические свойства материалов и сред, а принципиально другой способ передачи сигнала оборудованию.

к меню ↑

4.1 Механическая автоматика

Ручная регулировка бытовых газовых котлов обеспечивается введенными настройками заданного диапазона оптимальных показателей значений температуры. Розжиг фитиля пламени камеры горения запускает термостат, чувствительный к изменениям среды теплоносителя.

Температурный регулятор нагнетает подачу газа к горелке, когда вода остывает в контуре системы отопления, и перекрывает поток при достаточном нагреве. Монтируется термодатчик в газопровод. Оснащен он такими узлами:

  • термоэлемент;
  • группа рычагов;
  • пружинный патрубок;
  • сердечник.

Сердечник – латунная трубка и инваровый стержень, чувствительный элемент, реагирующий на изменения состояния теплоносителя. Изменяя длину, открывает и перекрывает клапан, корректируя подачу энергоносителя к камере горения прибора.

к меню ↑

4.2 Электронные автоматические системы контроля

Наиболее распространенный вид автоматики, который используется в бюджетных моделях котлов – электронный термостат.

Прибор устанавливается внутри помещения и управляет обогревом на основе сигналов выносного термодатчика, расположенного в актуальной зоне помещения. При снижении температуры ниже установленного предела на котел подается сигнал о включении. При достижении оптимальных температурных параметров датчики передают в систему сигнал о выключении. Термостаты комнатные имеют с газовыми котлами кабельное соединение.

В данном случае наличие термостата обеспечивает оптимальную температуру нагрева газового котла и экономичность расхода голубого топлива. На сегодняшний день в продаже представлены термостаты нескольких типов, отличающиеся функциональностью, техническими характеристиками и способом монтажа. Программируемые приборы обеспечивают поддержание внутри жилого помещения оптимального температурного режима в течение заданного периода времени.

На заметку: некоторые модели могут осуществлять автоматический контроль над работой газового котла в течение суток, другие образцы техники способны контролировать работающий агрегат в течение недели. Производятся также приборы автоматического контроля беспроводного действия, позволяющие дистанционно контролировать работу котла. Радиус действия современных дистанционных систем управления, в зависимости от выбранной модели, составляет 25-100 м.

к меню ↑

4.3 Немецкая

Немецкая автоматика для котлов Vaillant, Honeywell, AEG, Bosch на российском рынке довольна популярна, что объясняется ее превосходным потребительским качеством, долговечностью и надежностью. Высокий уровень автоматизации и защиты. В последнее время немецкими производителями налажена автоматизация конденсатных котлов, обеспечивающих К.П.Д. практически 100%.

к меню ↑

4.4 Итальянская автоматика

Лучшей итальянской автоматической системой для газовых котлов в мире считается EuroSIT 630. Она выпускается в полном соответствии со стандартами ЕС, но при этом имеют более низкую цену чем немецкие системы.

Автоматика котлов EuroSIT 630 охватывает все параметры работы котла, но очень чувствительна к параметрам работы газовой линии и электросети. Для этой системы обязательная установка стабилизаторов входного напряжения.

к меню ↑

4.5 Российская

В последнее время все больше котлов приобретаются с российскими системами автоматики, поскольку они с самым низким уровнем цен обеспечивают хорошую систему защиты и надежное управление котлом.

Опыт наработанный с автоматизацией процессов в промышленных котельных успешно интегрирован в работу бытовых котлов с применением новейших технологий и наработок европейских производителей. В числе большого числа российских компаний особенно, самые популярные «Нева-Транзит» и «Лемакс».

к меню ↑

5 Пусконаладка настенного котла

Для монтажа и первичного запуска настенного газового котла лучше обратиться к организации рассматриваемой специфики. Наличие всех допусков и соответствующей квалификации для установки водонагревательного оборудования со стороны сервисного центра позволит приобрести гарантию, а также продлевать ее при правильной эксплуатации в последующие годы. Все это должно сопровождаться документально в виде акта или карты с печатью и подписью.

Кроме предоставляемых гарантийных обязательств при обращении к специалистам еще одним плюсом является безопасная установка и настройка на экономичную работу газового котла. Под безопасностью подразумевается отсутствие утечки газа и риска нежелательного воспламенения.

к меню ↑

5.1 Особенности монтажа

Согласно требованиям СНиП к газовой магистрали нагревательный котел должен подсоединяться с помощью медной трубы или сильфонного шланга из нержавейки. Наличие отсекающего газового крана обязательно. Также для подключения возможно использование различного вида переходников и штуцеров. Нельзя забывать про наличие прокладок и уплотнительных материалов в местах соединений.

Газовые котлы можно монтировать только на несгораемые стены на расстоянии не менее 2 сантиметров. Иначе между котлом и стеной необходимо разместить несгораемый материал (штукатурка, металл или керамика). Расстояние до стены при этом должно быть более 3-х сантиметров, а лист по площади должен превосходить размеры нагревательной установки по ширине и высоте.

Еще одним важным условием размещения газового котла является наличие вытяжки и окна с элементами свободного доступа воздуха. После монтажа нагревательного котла необходимо осуществить проверку на наличие утечки газа электронным прибором или мыльным раствором.

к меню ↑

6 Защитная автоматика

Узлы автоматики из первой группы, как видно из её названия, предназначены для защиты котла и помещения, в котором он установлен. Эти устройства прекращают подачу газа в случае возникновения аварийной ситуации.

к меню ↑

6.1 Контроль тяги

Интенсивность тяги должна быть достаточной для полного удаления продуктов горения из помещения, в котором установлен котёл. При недостаточной тяге происходит накопление продуктов горения внутри помещения, что является опасным для здоровья человека. При срабатывании датчика контроля тяги (рис. 4) формируется управляющий сигнал на прекращение подачи газа и отключение котла.

Какая автоматика лучше для газовых котлов

При установке отопительной системы тяга проверяется мастером, однако тяга может ухудшиться в процессе эксплуатации в силу многих причин (загрязнение вытяжной трубы и т.д.)

Поэтому датчики в тяги являются важной составляющей системы безопасности котла

к меню ↑

6.2 Предохранительный клапан

Какая автоматика лучше для газовых котлов

Необходим для сброса излишек теплоносителя из системы при повышении его давления выше допустимого предела. Такая ситуация возможна при резком повышении температуры воды (теплоносителя) в системе. Это может привести к повреждению котла и других узлов отопительной системы. Поэтому лучше приобрести котёл со встроенным предохранительным клапаном или установить его отдельно.

к меню ↑

6.3 Воздухоотводчик автоматический

Во время ввода отопительной системы в эксплуатацию в неё неизбежно попадает воздух, избавиться от которого бывает достаточно сложно. Кроме того, воздух может накапливаться в системе и в процессе эксплуатации. Он препятствует нормальной работе системы отопления, создаёт шум и бурление в трубах. Воздухоотводчик (рис. 6) автоматически выпускает весь воздух, накопившийся в трубах отопления. Его нельзя назвать обязательным узлом, но присутствие его в системе сильно упрощает жизнь пользователю. Поэтому лучшим решением будет выбрать котёл со встроенным воздухоотводчиком.

Какая автоматика лучше для газовых котлов

к меню ↑

7 Автоматика для насоса

Регулирует деятельность системы, контролируя множество функций, таких как, например, давление, распределение воды.

Для нормальной работы необходимы следующие компоненты: коллектор, обеспечивающий подачу воды, реле, контролирующее насос, манометр, осуществляющий измерение давления, датчик сухого хода, который предотвращает перегрев устройства, если вода иссякнет.

Всю автоматику, отвечающую за насос, подразделяют на несколько моделей, исходя из времени создания:

к меню ↑

7.1 Автоматика первого поколения;

Первая простейшая конструкция подачи воды. Используется для решения несложных задач, если необходимо обеспечить помещение источником воды. Она состоит из трех компонентов: датчик сухого хода, гидроаккумулятор, выполняющего задачу накопления воды, содержащего в себе мембрану, реле, контролирующее давление воды. Обычно не вызывает трудностей при установке, так как в системе полностью отсутствуют сложные электрические схемы. Механизм также чрезвычайно лёгок: порядок цикличен—при полном заполнении воды, насос отключается, далее цикл идёт на повтор

к меню ↑

7.2 Автоматика третьего поколения

Является более достойной версией предшественников, стоит дороже соответственно. Агрегат выделяется наибольшей надёжностью, эффективностью, улучшена программа безопасности, а главное — максимальная точность устройства.

Для поддержания прибора в автоматическом режиме устанавливается реле. Механизм несложен: при уменьшении давления воды реле запускает систему, аналогично при увеличении давления — остановит.

к меню ↑

7.3 Термостат для включения или отключения насоса

Самый частый вид автоматики для насоса в отоплении дома. Механизм: сначала происходит сбор информации с датчика, далее происходит сравнивание показателей, от этого зависит работа насоса. Например, если владелец задает режим +60, а гистерезис +5, то вода должна составлять +65, чтобы система запустилась, а чтобы она остановилась необходима температура соответственно +55.

к меню ↑

8 Обзор популярных производителей

От исправной работы автоматизации систем безопасности теплового оборудования будет зависеть продолжительность безотказного функционирования таких бытовых приборов, а также сохранность имущества и жизни людей. Учитывая этот факт, к выбору автоматических датчиков следует подойти в высшей степени ответственно.

Приобретение продукции популярных производителей, несмотря на более высокие расценки, является более выгодным, ведь такие элементы прослужат дольше, а надёжность оборудования известных фирм не в пример выше дешёвых аналогов, изготовленных кустарными методами. Наиболее популярными производителями такого вида оборудования являются:

  • Eurosit. Автоматика для котлов, выпускаемая под эти брендом обладает европейским качеством и надёжностью. При необходимости, можно приобрести как отдельные элементы таких систем, так и готовые комплексы защиты отопительного оборудования.
  • Орион. Отечественный производитель высококачественного оборудования для автоматических систем теплового оборудования. При этом, продукция фирмы находится в бюджетном ценовом диапазоне. Системы безопасности «Орион» устанавливаются, как правило, в напольные газовые котлы, которые были произведены в России.
  • Honeywell. Американская компания, производящая автоматические системы высочайшего класса уже более 100 лет. Различные клапаны и реле, продаваемые под этим брендом, при правильной эксплуатации прослужат не менее 10 лет.

Любой образец автоматики, выпускаемый этими фирмами можно использовать без каких-либо опасений. Многоуровневый контроль на производстве и предпродажная подготовка практически исключают вероятность приобретения бракованных изделий.

к меню ↑

8.1 Орион

Автоматическое устройство Орион изготовляется в России. В комплектацию прибора входят пьезоэлектрический розжиг и датчик тяги.


Прибор Орион выглядит просто и имеет минимальный набор функций. Его возможности не слишком велики, но, благодаря лояльной стоимости и элементарному способу управления, агрегат пользуется спросом

Устройство отключает газ в случае произвольного затухания горелки или отсутствия нужной тяги. Когда температура воздуха в помещении снижается, термостат активирует подачу топлива и работа котла возобновляется.

Переход в режим уменьшения пламени при достижении определенной (заданной пользователем) температуры происходит автоматически и позволяет экономить топливный ресурс.

к меню ↑

8.2 Honeywell

Кроме недорогих бюджетных моделей компания Honeywell выпускает и другие виды автоматического оборудования, например, люксовые хронотермостаты премиум-серии СТ либо программированные термостаты Honeywell YRLV430A1005/U.


Прибор YRLV430A1005/U при максимально широком функционале обладает дружественным интерфейсом и не вызывает у клиентов никаких сложностей в процессе использования. Стоимость изделия довольно высока, но все же ниже, чем у конкурентов, предлагающих сходные по характеристикам модели

Эти электронные панели позволяют задать греющему оборудованию самые подробные и точные настройки, вплоть до изменения температурного режима несколько раз в день в зависимости от времени суток, погодных условий и личных пожеланий.

к меню ↑

8.3 Honeywell 5474

Прибор Honeywell 5474 изготовляется немецким концерном Honeywell, уже более сотни лет специализирующимся на разработке и продаже различных видов автоматики. Корректно работает с бытовыми газовыми котлами мощностью до 32 кВт.


Honeywell 5474 – энергонезависимый прибор для управления системой отопления. Оснащен микрофакельными горелками из жаропрочной нержавеющей стали. Они обеспечивают более качественное сгорание газа, снижают выброс в атмосферу вредных веществ и не дают лишней саже откладываться в дымоходе

Автоматическая система Honeywell 5474 снабжена базовым набором контролирующих функций, которые гарантируют эффективную работу котла при абсолютной безопасности для пользователей.

Изделие в авторежиме поддерживает заданную температуру теплоносителя (от 40 до 90 градусов), отключает котел в случае прекращения подачи топлива, отсутствия тяги нужного уровня в дымоходе, возникновения обратной тяги или затухания горелки.

к меню ↑

8.4 EUROSIT 630

Автоматический энергонезависимый блок EUROSIT 630 производства итальянской компании Sit Group (Eurosit) по продажам занимает лидирующее место на рынке.

Считается универсальным и эффективно работает с парапетными и напольными котлами мощностью от 7 до 24 кВт. Включение/выключение, поджиг запальной горелки и установка желаемой температуры осуществляются с помощью одной ручки с кнопкой.


Модуль Eurosit 630 – это современный агрегат для управления газовым оборудованием. Полностью соответствует международным стандартам и требованиям безопасности, предъявляемым к таким устройствам. Имеет евросертификат качества и гарантию от производителя

Изделие отличается высоким уровнем надежности, выдерживает значительные эксплуатационные нагрузки и имеет обширный функционал. Конструктивные элементы «прячутся» в корпусе, к которому подводятся кабели датчиков и прочие соединительные трубки.


Время зажигания отопительного котла при помощи автоматики Eurosit 630 составляет 10 секунд. Газ сразу же подается в систему и очень скоро помещение прогревается до заданной температуры

Внутри агрегата располагаются отсекатель, пружинный клапан и регулятор давления. Подвод газа осуществляется снизу или сбоку сообразно пожеланиям пользователя. По стоимости агрегат входит в разряд бюджетных.

к меню ↑

8.5 Овен

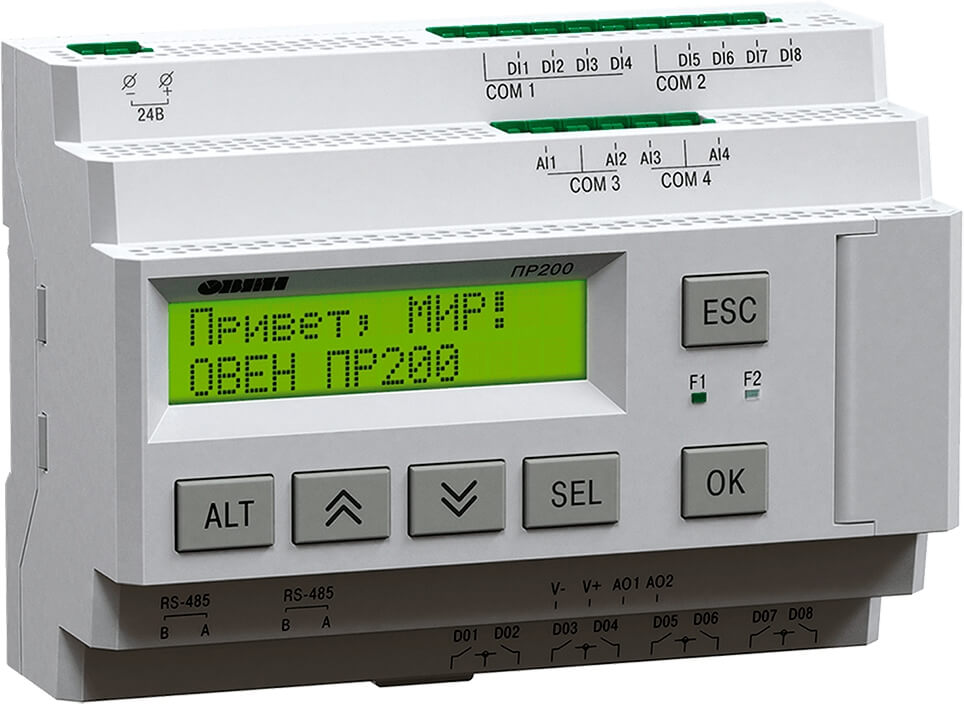

Автоматика для котлов ОВЕН функционирует с применением контроллеров ОВЕН ПЛК с ТРМ составляют комплекс защиты и управления запорно-регулирующей арматурой и клапанами, что обеспечивает экономное ведение процесса сгорания топлива и энергоэффективность агрегатов, как одноконтурных, так и двухконтурных.

Приборы, оснащены интерфейсами связи RS485/RS232 позволяющие интеграцию в общую автоматизированную систему, нескольких объектов управления и защиты, при работе на нескольких отопительных котлах.

к меню ↑

8.6 Nech st24 wpa 120

Польская автоматика для группы твердотопливных и газовых котлов в комплекте с управлением работой дутьевым вентилятором и циркуляционным электронасосом для внутридомовой отопительной системы.

Блок управления устанавливается на корпусе котлоагрегата. Контроллером задается температура внутреннего воздуха в помещении, дальше котел частного дома работает в автоматическом режиме, исполнительными механизмами служат газовый клапан-регулятор, дутьевой вентилятор и центробежный насос.

Панель управления имеет ЖК-дисплей с визуализацией процессов нагрева теплоносителя и параметров работы котла.

к меню ↑

8.7 Atos wpa 120

Еще одна польская система автоматики, в основном идет в комплекте к твердотопливному котлу Tech ST-24 с вентилятором WPA 120.

Микропроцессорный регулятор контролирует и управляет температурой нагрева подающего теплоносителя, работой дутьевого вентилятора и циркуляционного насоса и сигнализирует об аварийной ситуации при работе котла.

Командный контроллер ATOS для газовых котлов имеет встроенную систему АНТИ-СТОП, которая подачу газа на котел в летний период, и автоматически включает каждые две недели на 30-50 сек, чтобы предотвратить коррозионные процессы и заклинивание центробежного циркуляционного насоса.

к меню ↑

9 Автоматические блоки напольных котлов

Подавляющее большинство напольных газовых котлов оснащается автоматикой безопасности, действующей без внешнего источника электропитания (энергонезависимая). Согласно требованиям нормативных документов, средства автоматизации должны перекрывать подачу газа на горелку и запальник в трех аварийных случаях:

  1. Затухание пламени основной горелки вследствие задувания либо по другим причинам.
  2. Когда в дымоходном канале отсутствует или резко снижается естественная тяга.
  3. Падение давления природного газа в основной магистрали ниже критического уровня.

Органы управления котлом

Для справки. Реализация перечисленных функций является обязательным для газовых котлов всех типов. Многие производители добавляют четвертую ступень безопасности – защиту от перегрева. Когда температура теплоносителя достигает 90 °С, клапан по сигналу датчика прекращает подавать газ к основной горелке.

В различных моделях газовых напольных котлов от разных производителей применяется энергонезависимая автоматика следующих видов (марок):

  • итальянские блоки EuroSIT (Евросит) серии 630, 710 и 820 NOVA (отопительные агрегаты «Лемакс», «Житомир 3», Aton и многие другие);
  • польские устройства «КАРЕ» (теплогенераторы «Данко», «Ривнетерм»);
  • американские приборы автоматического регулирования Honeywell (отопители Жуковского завода линейки «Комфорт»);
  • отечественные изделия фирм ЖМЗ, САБК, «Орион», «Арбат».

Подача газа в отопителях АОГВ
Система подачи горючего в простейших аппаратах АОГВ, оснащенных клапанами ЖМЗ. Горелка спрятана в нижней части корпуса.

Мы перечислили наиболее распространенные марки автоматики, которые зачастую устанавливаются на водогрейные котлы одной фирмы. Например, Жуковский завод комплектует бюджетные версии аппаратов АОГВ собственными блоками безопасности ЖМЗ, теплогенераторы средней ценовой категории – устройствами EuroSIT, а мощные модели – автоматическими клапанами Honeywell. Рассмотрим каждую группу отдельно.

к меню ↑

9.1 Газовые клапаны бренда SIT Group

Из всех видов автоматики, встречающихся на котельных установках, блоки безопасности EuroSIT – самые популярные и надежные в эксплуатации. Они рекомендованы компаниями — поставщиками природного топлива, в том числе для замены старой газовой аппаратуры котлов КЧМ, АГВ и так далее. Без проблем работают в составе микрофакельных горелок Polidoro, «Искра», «Вакула», «Термо» и прочих.

Точные названия трех используемых моделей выглядят так:

  • 630 SIT;
  • 710 MiniSIT;
  • 820 NOVA.

Устройство блока управления 630SIT
Гнезда подключения термопары, основной и запальной горелки расположены на нижней панели клапана

Для справки. Компания SIT Group прекратила производство серий 630 и 710, считая их устаревшими. На смену пришла новая автоматика безопасности котлов отопления – газовые клапаны 820 NOVA, 822 NOVA, 840 SIGMA и 880 Proflame (работает от батареек). Но старые изделия нетрудно найти в продаже.

Чтобы не утомлять вас подробностями конструкции автоматических устройств EuroSIT, кратко поясним принцип работы на примере простейшего блока 630-й серии:

  1. При повороте рукоятки в положение «розжиг» и нажатии сверху вы принудительно открываете электромагнитный клапан, пропускающий газ к пилотной горелке (запальнику). Щелкаете кнопкой пьезоэлемента, вырабатывающего искру, которая поджигает фитиль.Этап розжига пилотного фитиля
  2. Удерживая основную рукоятку 30 секунд, вы позволяете термопаре прогреться пламенем запальника. Термобаллон вырабатывает напряжение (ЭДС) 20—50 милливольт, фиксирующее электромагнит в открытом состоянии. Теперь ручку можно отпустить.
  3. Выставляете главную рукоятку в нужную позицию и таким образом подаете газ на основную горелку. Последняя разжигается и начинает греть теплообменник с водой системы отопления, как показано на схеме.Этап розжига основной горелки
  4. При достижении водой определенной температуры срабатывает капиллярный датчик, постепенно закрывающий второй клапан — термостатический. Подача горючего к горелочному устройству останавливается, пока датчик не остынет и клапанная тарелка не откроет путь газу. Запальник продолжает гореть в дежурном режиме.

Примечание. Более старые модификации автоматики не оснащались температурными датчиками и блоками розжига, поэтому для запуска теплогенератора требовались спички.

Устройство подачи газа в аппаратах Лемакс
Схема подключения блока автоматики к газогорелочному устройству

За нормальную подачу газа в устройстве отвечает мембранный клапан, играющий роль регулятора давления. Когда оно падает ниже заданной величины, топливный канал закрывается и происходит аварийное отключение котла. К отказу приводят и другие ситуации:

  1. Гаснет горелка и фитиль, нагревающий термопару. Генерация напряжения прекращается, электромагнитный клапан закрывает проход горючего.
  2. Если неожиданно пропала тяга в дымоходе, размещенный в этом канале датчик перегревается и разрывает цепь питания электромагнита. Результат аналогичен – топливоподача блокируется.
  3. В отопителях, оборудованных датчиками перегрева, электрическая цепь разрывается после достижения водой температуры 90—95 °С.

Когда газовая автоматика сработала на аварийное отключение, повторный запуск котла пользователем блокируется на 1 минуту, раньше подача топлива не возобновится. Работа системы наглядно отражена в учебном видео:

к меню ↑

9.2 Отличия моделей 710 MiniSIT и 820 NOVA

По принципу работы указанные блоки не отличаются от предшественника – 630-й серии. Изменения автоматики 710 MiniSIT – чисто конструктивные:

  • 2 кнопки «Старт» и «Стоп» вынесены отдельно вместе с электромагнитным клапаном;
  • главная рукоятка только вращает шток термостата и регулирует температуру теплоносителя;
  • блок розжига с кнопкой пьезовоспламенителя встроен в корпус изделия;
  • в базовую комплектацию прибора включен температурный датчик сильфонного типа с капиллярной трубкой;
  • добавлен стабилизатор давления газа.

Схема установки газового клапана котла Атон
В блоке 710 MiniSIT рукоятка выступает в качестве регулятора температуры и переводит отопитель в дежурный режим с горящим запальником

Для справки. В первых версиях 710-го семейства искровой воспламенитель не предусматривался.

В последнюю линейку изделий 820 NOVA внесены изменения, направленные на повышение стабильности работы, надежности и пропускной способности. Мы хотим выделить 2 усовершенствования, важных с точки зрения пользователей:

  1. Изделие оборудовано разъемом для подключения комнатного термостата и погодозависимой автоматики. Теперь отопительный агрегат способен поддерживать температуру воздуха в квартире.

    Подключение термостата по энергозависимой схеме
    Схема подключения выносного термостата с источником внешнего питания

  2. Появилась модификация с собственным источником питания – термогенератором, монтируемым на планке рядом с пилотной горелкой, как изображено на схеме. Принцип действия схож с термопарой, но величина вырабатываемой ЭДС гораздо больше.

Схема подключения термостата к автоматике
Энергонезависимая схема присоединения комнатного термостата

В данном разделе есть смысл упомянуть об автоматических газовых клапанах Honeywell, работающих по аналогичной схеме. Их основное отличие – повышенная пропускная способность, позволяющая задействовать блоки в котлах большой мощности (30—70 кВт).

к меню ↑

9.3 Польская автоматика «Каре»

Установку польских систем безопасности на газовые котлы практикуют немногие производители. Причина банальна: по надежности продукт проигрывает изделиям из Италии, США и Германии, но по цене дороже отечественной котловой автоматики.

Мы назвали продукт «системой», потому что он состоит из нескольких блоков, хотя общий принцип действия остается неизменным:

  • газовый фильтр;
  • клапан – регулятор давления газа;
  • отдельно стоит термостат с регулирующей рукояткой;
  • мембранный термостатический клапан;
  • кнопка пьезоэлектрического воспламенителя.

Схема работы польского блока управления

Между собой узлы и датчики соединены капиллярными трубками. По сути, это тот же прибор SIT либо Honeywell, только разбитый на отдельные части. В этом плюс: детали менять удобнее и дешевле.

к меню ↑

9.4 Изделия отечественных фирм

Как вы понимаете, автоматике котла, сделанная на постсоветском пространстве, не содержит каких-либо революционных решений и технологических прорывов. Для реализации трех функций безопасности использованы те же принципы – включение электромагнита напряжением (ЭДС) термопары, мембранный газовый клапан и датчик тяги, разрывающий цепь.

Блок управления Жуковского завода
Схема клапана безопасности ЖМЗ

Подробно рассказывать о конструкции блоков от брендов САБК, «Орион» и ЖМЗ (Жуковский завод) не имеет смысла. Перечисленные изделия отличаются простейшим устройством, невысокой стоимостью и низкой надежностью. Термопары прогорают чуть ли не ежегодно, а термостат слишком резко отключает и запускает горелку, отчего возникает громкий хлопок, иногда смахивающий на микровзрыв.

Приборы нормально работают в первые годы эксплуатации, дальше за ними нужно следить и своевременно обслуживать, благо, запчасти имеются в продаже и стоят недорого. Пример устранения типичной неисправности автоматики ЖМЗ смотрите на видео:

к меню ↑

10 Ремонт автоматики газового котла

Если автоматика котла покупалась совместно с котлом, она настроена на заводе-изготовителе, то ее работа проходит весьма надежно в течении всего срока, заявленного производителем оборудования.

Проблемы больше случаются на европейском оборудовании, которые вызваны нестабильностью работы российских инженерных систем. Наиболее частые поломки случаются в запальнике, клапане-отсекателе, электронной плате и датчиках температуры.

к меню ↑

10.1 Что можно сделать самому

Если автоматика безопасности вместе с котлом находится на гарантийном обслуживании, то лучше при любой поломке обращаться в сервисный центр.

Многие производители стран ЕС требуют постановку оборудование на обслуживание только через фирменные центры и даже после окончания гарантийного обслуживания. В этих ситуациях самостоятельный ремонт выполнять не рекомендуется. Также недопустимо самостоятельно менять электронные платы управления.

Единственно, что может пользователь отремонтировать своими силами – это провести тестирование и мелкий ремонт механической части исполнительных механизмов и датчиков.

к меню ↑

10.2 Основные неисправности и их ремонт

Неисправности автоматики газовых котлов, которые наиболее часто встречаются на практике, составленные по отзывам пользователей и специалистов в области обслуживания и ремонта бытовых котлов.

Причины возникновения неисправности:

  1. Не зажигается факел на запальнике, засор жиклера либо газового фильтра, прочистить от грязи и продуть.
  2. Дефект газового клапана, если он на гарантии предпочтительнее поменять на новый в сервисном центре.
  3. Нет контакта кабеля с датчиком тяги, отключается кабель и прочищаются контакты.
  4. Не работает датчик тяги, при закороченных контактах и отключенном кабеле, факел не гаснет, требуется замена на новый.
  5. Термопара дает -ЭДС меньше 0,3 mV, требуется замена термопары.

Автоматизация котлов сегодня является не прихотью владельца, а требованием норм по безопасной эксплуатации таких агрегатов. Она достигается применением разнообразных средств управления и защиты: механические, гидравлические пневматические, электронные и компьютерные, которые часто сочетаются между собой в зависимости от уровня автоматики и ее стоимости.

Использование автоматических систем в работе котла повышает их безопасность и обеспечивает наиболее энергоэффективные режимы работы.



к меню ↑

10.3 Подключение термостата

Какая автоматика лучше для газовых котлов

При подключении к котлу обычного термостата (как элемента автоматики), увеличивается комфортность эксплуатации и сокращается расход газа. Это происходит за счёт того, что котлом управляет датчик, установленный в самом термостате и выключающий горелку, когда в помещении достигается заданная температура воздуха.

С учётом того, что объем воздуха в помещении в несколько раз(а то и в десятки раз) превышает объём теплоносителя, скорость его охлаждения в несколько раз ниже, чем скорость падения температуры в котле.

Однако в этом режиме работы невозможно корректировать температуру теплоносителя за счёт самого термостата. Поэтому на котле чаще всего выставляется значение на расчётный максимум. Это делается для того, чтобы котёл как можно быстрее достиг заданной температуры. Однако этот метод имеет одну отрицательную сторону. Температура носителя то вырастает до максимальной, то падает практически до комнатной во время простоя. В период межсезонья это может приводить к некомфортным ощущениям. Радиатор то холодный, то горячий — это не очень удобно.

к меню ↑

11 Плюсы и минусы самодельных конструкций

Преимущество только одно: самому можно сделать конструкцию, которая идеально подойдет для свободного места в квартире.

Из явных минусов:

  1. Самодельный турник вряд ли обойдется дешевле покупного. Только на материал придется потратить в районе 1000 рублей — не говоря про расходы на сварку и резку металла (если это делать не самому). Простой настенный турник — будет стоить в районе 1500—2000, если брать новый в магазине. То есть экономным такой способ не назовешь.
  2. Расходы по времени. В зависимости от модели — на изготовление и крепление придется потратить не меньше 2-3 часов (не считая расчеты и поход в магазин за материалом).
  3. Сложность обработки металла в домашних условиях. Если у вас нет свободного гаража, подвала или мастерской — работать с металлом придется в квартире. Это и шумно, и грязно, и можно запачкать (металлическими опилками, как минимум) интерьер.

Если подытожить: самодельный турник стоит делать, если вы любите что-то мастерить, или хотите получить что-то необычное, чего нет в магазине.

к меню ↑

11.1 Сложность

Как ты уже мог догадаться, создание турника в домашних условиях — это сложно. Плюс ко всему, если у тебя нет мастерской, гаража или хотя бы подвала, работать с металлом придется прямо в квартире. А это будет довольно шумно, грязно и, возможно, опять-таки затратно (если ты, например, испачкаешь интерьер).

Таким образом, самодельный турник — это удел мастеров на все руки или людей, которые уже не знают, чем занять себя в самоизоляции. Во всех остальных случаях советуем купить готовый спортивный снаряд.

к меню ↑

11.2 Время

Как мы все прекрасно знаем, время такой же ценный ресурс, как и деньги. Но если ты решил заняться изготовлением турника, будь готов потратить на это не один час. Прежде всего, тебе придется заказать все необходимые материалы, затем произвести расчеты габаритов конструкции, заняться обработкой металла, его сваркой и так далее. Для неподготовленных людей тут может не хватить и недели.

к меню ↑

11.3 О нагрузках

Уже при подтягивании кратковременная механическая нагрузка на турник может достигать 2,5 веса занимающегося, т.е. до 200 и более кгс. При выполнении таких относительно несложных упражнений, как подъем переворотом или выход силой, это значение удваивается.

Гимнастические перекладины, на которых можно крутить солнце, рассчитываются на мгновенные нагрузки в 1200—1700 кгс, и, тем не менее, случаи, когда на соревнованиях у турника отрывалась перекладина, известны. Поэтому домашний турник для медленных упражнений без маха должен держать не менее 200-250 кг, а уличный как минимум втрое-вчетверо больше.

к меню ↑

12 Коротко о главном

Диагностика неисправности и ремонт своими руками может проводиться пользователем только при обрыве внешних электролиний или замены неисправных центробежных насосов, вентиляторов и дымососов на аналогичные модификации.

Сегодня невозможно представить современные системы теплоснабжения без эффективной и надежной автоматики безопасности, используемых газовых котлов. Это не просто дань моде, но и требование государственных нормативных актов по безопасной работе газового оборудования. Лучшими комплектами автоматики считаются западные модели SIT Group, «КАРЕ» и Honeywell.

Рассчитайте утепление своего дома

Перейти к расчёту
Adblock
detector
