Альтернативные источники энергии для частного дома — отличный способ экономии бюджета и сохранения экологии

Содержание

  1. Технологические и эксплуатационные достоинства альтернативных источников энергии
    1. Экономические преимущества
    2. Технические преимущества
    3. Плюсы автономного электроснабжения
  2. Какой источник автономного электроснабжения выбрать
    1. Генератор на жидком топливе
    2. Солнечная электростанция
    3. Альтернативные источники малой мощности
  3. Солнечные панели собственноручного изготовления
    1. Система солнечного электроснабжения: принцип работы
    2. Типы солнечных электростанций
    3. Мой выбор солнечной электростанции
    4. Что даёт солнечная электростанция?
  4. Виды альтернативной энергетики
    1. Энергия солнца
    2. Энергия ветра
    3. Солнечные коллекторы
    4. Сила воды
    5. Тепло земли
    6. Биотопливо
    7. Морская вода
  5. Готовые решения для использования альтернативной энергии
    1. Тепловой насос
    2. Солнечные батареи

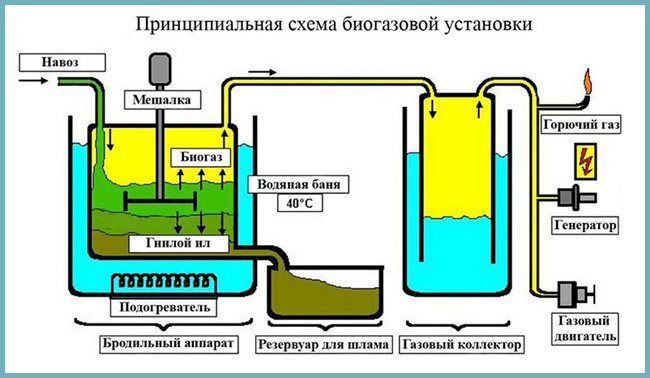

    3. Установка для синтеза биогаза
    4. Нетрадиционные источники энергии: способы получения
    5. Прочие варианты
  6. Практические схемы генераторов свободной энергии
    1. Откуда и в каком виде получить энергоресурсы
    2. Вопрос эффективности
    3. Особенности развития генератора
    4. Дальнейшее развитие электричества
    5. Генератор из биоотходов
    6. Характеристика генератора Тесла
  7. Как сделать ветрогенератор
    1. Классификация ветрогенераторов
    2. Создание ветрового колеса
    3. Изготовление ветроколеса для дома
    4. Сборка, установка и подключение
  8. Как распределяются виды энергии в каждой системе
    1. Изменяется ли потребление топлива с течением времени

1 Технологические и эксплуатационные достоинства альтернативных источников энергии

Так ли необходимы в частном доме подобные системы, если до нынешнего времени удавалось справляться и с эксплуатацией традиционных, хотя и внушающих опасение своим техническим состоянием, ЛЭП?В этом вопросе свою компетентность демонстрируют специалисты компании ИнноваСтрой, проводящие инженерные работы в частных домах, в том числе — и устройство альтернативных энергосистем.

Насколько эффективным и, главное, — необходимым, может оказаться альтернативный источник энергии для дома, можно судить по описанию его эксплуатационных достоинств:

  • Полная энергонезависимость от центральных линий электроснабжения;
  • Возможность своевременно устранять аварийные ситуации и малозначительные неполадки;
  • Возможность контролировать функциональной всех конструктивных элементов альтернативной системы;
  • Отсутствие ограничений в определении номинальной мощности;
  • Отсутствие критических перепадов в потребительской сети электроснабжения;
  • Минимизация рисков выхода из строя бытовых приборов вследствие нарушения рабочих параметров в сети;
  • Контроль безопасности при использовании альтернативных источников;
  • Свободный выбор функционального оборудования с учетом бюджетных приоритетов и технологических параметров.

Последний пункт обычно представляет наибольший интерес для тех, кто решился установить у себя альтернативный источник энергии для дома.

к меню ↑

1.1 Экономические преимущества

Финансовые достоинства альтернативных источников проявляется, прежде всего, в возможности выбирать систему энергоснабжения в доступном ценовом диапазоне, в зависимости от типа используемых топливных ресурсов, технических характеристик, авторитетности бренда производителя и прочих условий.

Альтернативные источники энергии для дома

При этом домовладелец не несет дополнительных издержек, характерных для централизованных сетей, включающих затраты на содержание и ремонт центральной магистрали — он покупает только то оборудование, которое будет обеспечивать энергией только его дом.

  • Еще один финансовый нюанс — это регулярные платежи. При наличии собственного альтернативного источника нет необходимости оплачивать ежемесячные коммунальные издержки, совершенно необоснованно завышенные.
  • В список экономических преимуществ нужно добавить возможность снизить затраты на монтажные работы, так как они ограничиваются только пределами дома и двора.
  • И наконец, главное достоинство — это низкая стоимость эксплуатации оборудования для альтернативных систем энергообеспечения дома.

Как следствие всех этих приоритетов — очень быстрая окупаемость таких энергетических источников. Если сюда добавить возможность внесения изменений в проект частного дома , и невысокую стоимость таких работ в компании ИнноваСтрой, то приоритетность альтернативных источников станет совершенно очевидной.

к меню ↑

1.2 Технические преимущества

Главное техническое достоинство состоит в том, что альтернативный источник энергии для дома позволяет регулировать и контролировать эксплуатационные характеристики по усмотрению хозяина дома.Еще один очевидный «плюс» в том, что владелец оборудования всегда может отключить его за ненадобностью — при длительном отсутствии, например.

Альтернативные источники энергии для дома

Обслуживание источников альтернативной энергетики — еще одно преимущество. Плановый технический осмотр зависит только от ответственности и желания домовладельца. При этом не нужно планировать день, чтобы подстраиваться под визит бригады из центральной службы электросетей.Если понадобится заменить оборудование — это тоже в силах и в возможностях самого владельца. Полная энергетическая независимость с ее техническими возможностями, которую предоставляют альтернативные источники энергии в частном доме, — это еще и независимость от государственных служб, контролирующих органов, и их не всегда компетентных действий.

к меню ↑

1.3 Плюсы автономного электроснабжения

Казалось бы, смысл в автономной системе электроснабжения только один – это когда рядом с домом нет ЛЭП, а тянуть собственную линию слишком дорого. Однако многие домовладельцы создают собственную систему электроснабжения даже в том случае, если уже подключены к общей системе.

Так в чем же выгода автономного электроснабжения?

  • В независимости. Своя система защитит от отключений электроэнергии по различным поводам. Автономная система тоже не застрахована от аварий и других неприятностей, но если создать дублирующие устройства, то защищённость от случайностей достигнет максимума.
  • В экономичности. Электроэнергия, подаваемая по единой системе, дорогая. Создание автономной системы тоже дело не дешёвое, но многие домовладельцы считают, что окупается она очень быстро, и столь же быстро становится делом не просто дешёвым, но и выгодным.
  • В мобильности. Автономная система, построенная на нескольких источниках электроэнергии, позволяет быстро реагировать на ситуацию, оставаясь при свете в любых ситуациях.

к меню ↑

2 Какой источник автономного электроснабжения выбрать

Получить электроэнергию можно даже от печки. Однако, если учесть фактор затрат времени и сил, то всерьез можно рассматривать только те источники, которые могут работать сами по себе. По этой причине самыми популярными являются следующие способы обеспечения дома электричеством.

к меню ↑

2.1 Генератор на жидком топливе

Например газовые генераторы доступны в самых разных вариантах, но использовать их в качестве постоянного источника электроэнергии в жилом доме не целесообразно. Причина заключается в:

  1. дороговизне горючего;
  2. шумности работы генератора;
  3. наличие выхлопных газов;
  4. необходимости выделения для генератора отдельного помещения или навеса.

Цены генераторов на жидком топливе начинаются от 30 тысяч рублей. Однако дешевизна полученной электроэнергии иллюзорная, поскольку должна быть умножена на стоимость топлива.

Генератор HONDA HG 5500 (SE)

к меню ↑

2.2 Солнечная электростанция

Солнечная электростанция не требует внимания и топлива. Единственное, что им нужно – это интенсивный свет, а поскольку это топливо природа поставляет не регулярно, то и мощные аккумуляторы. При наличии последних в условиях климата с большим количеством солнечных дней обеспечить дом электричеством вполне возможно.

Цены на комплект солнечной электростанции начинаются от 130 тысяч рублей. Окупаемость высокая, поскольку некоторые модели могут без проблем работать тридцать лет.

к меню ↑

2.3 Альтернативные источники малой мощности

Сюда можно отнести электричество из земли и атмосферное электричество. Рассчитывать на полноценное элетроснабжение в обоих случаях не приходится, но для «дачных» нужд такие источник вполне пригодны.

к меню ↑

3 Солнечные панели собственноручного изготовления

Готовая солнечная панель стоит немалых денег, поэтому ее покупка и установка по карману далеко не каждому. При самостоятельном изготовлении панели расходы можно снизить в 3-4 раза. Прежде чем приступить к устройству солнечной панели нужно разобраться, как все это работает.

к меню ↑

3.1 Система солнечного электроснабжения: принцип работы

Понимание назначения каждого из элементов системы позволит представить ее работу в целом. Основные составляющие любой системы солнечного электроснабжения:

  • Солнечная панель. Это комплекс соединенных в единое целое элементов, преобразующих солнечный свет в поток электронов. Их основная особенность состоит в том, что они не могут вырабатывать ток высокого напряжения. Отдельный элемент системы способен вырабатывать ток напряжением 0,5-0,55 В. Соответственно одна солнечная батарея способна вырабатывать ток напряжением 18-21 В, что достаточно для зарядки 12-вольтовой аккумуляторной батареи.
  • Аккумуляторы. Одной батареи надолго не хватит, поэтому система может насчитывать до десятка таких устройств.  Количество аккумуляторных батарей определяется мощностью потребляемой электроэнергии. Количество аккумуляторных батарей можно будет увеличить в будущем, добавив в систему необходимое количество солнечных панелей;
  • Контроллер солнечного заряда. Это устройство необходимо для обеспечения нормальной зарядки аккумуляторной батареи. Основное его назначение состоит в недопущении повторной перезарядки батареи.

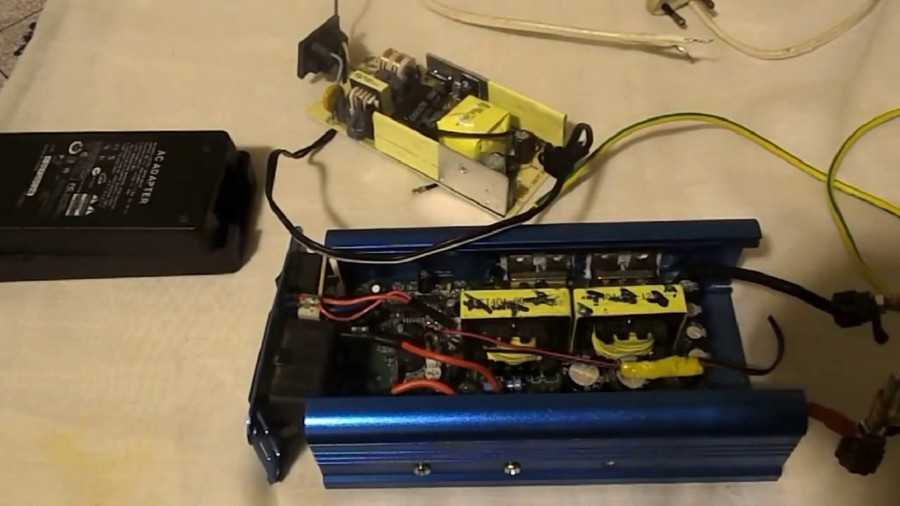

  • Инвертор. Прибор, требующийся для преобразования тока. Аккумуляторные батареи выдают ток низкого напряжения, а инвертор преобразует его в ток необходимого для функционала высокого напряжения – выходная мощность. Для дома достаточно будет инвертора с выдаваемой мощностью  3-5 кВт.

Если инвертор, аккумуляторные батареи и контроллер заряда лучше приобрести готовыми, то солнечные батареи вполне возможно сделать самому.

Качественный контроллер и правильность подключения помогут как можно дольше сохранять работоспособность аккумуляторных батарей и автономность всей солнечной станции в целом

Изготовление и сборка корпуса для панелей

Для создания корпуса солнечной панели понадобятся следующие материалы:

  • Бруски (размер произвольный, оптимальный 25×25 мм).
  • Фанера (или подобный листовой материал, например, OSB).
  • Оргстекло.
  • Силикон.
  • ДВП.

Из фанеры с помощью электролобзика (можно использовать ножовку, но лобзиком быстрее) вырезается днище корпуса. Размер выбирается, исходя из количества фотоэлементов и площади крыши.

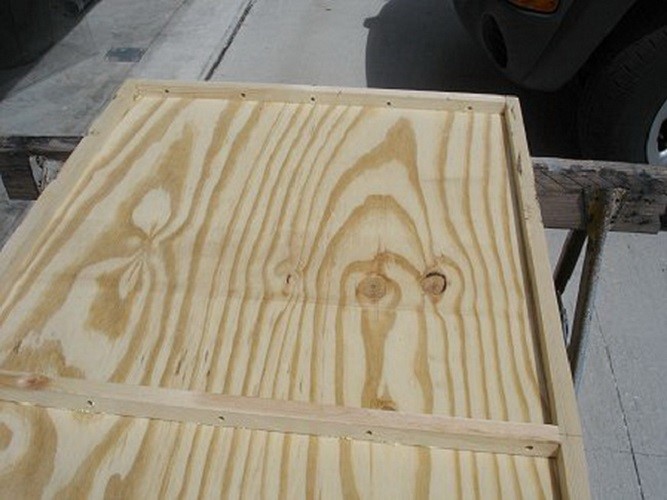

Из брусков изготавливается рамка, в которую вставляются листы фанеры. По всему периметру конструкции с шагом 20-25 см сверлятся отверстия диаметром примерно 1 см. Они нужны для предотвращения перегрева конструкции при эксплуатации.

Сборка основных элементов

Из ДВП вырезается подложка по размеру корпуса, изготовленного ранее. После нарезки на листовом материале делаются вентиляционные отверстия с шагом 5-7 см. В конце корпус обрабатывается антисептиком (или специализированной пропиткой для дерева) и покрывается краской в два слоя. Такая мера нужна для предотвращения гниения древесины в результате постоянного воздействия ультрафиолетовых лучей и атмосферных осадков.

Фотоэлементы выкладываются на подложку из ДВП и производится распайка этих элементов последовательным соединением. Отдельные элементы соединяются в ряды, а затем несколько рядов объединяются в единую систему.

После спайки фотоэлементы необходимо перевернуть на другую сторону и зафиксировать силиконом. Затем с помощью мультиметра проверяется величина выходного напряжения. Оптимальное значение: 18-20 В.

Следующий этап – тестирование. Собранные батареи подключаются на несколько дней. За этот промежуток проверяется их работоспособность. Убедившись в исправности системы, производится герметизация стыков.

Окончательная сборка системы

Первым делом все провода выводятся наружу, чтобы их можно было подключить к приборам. Из оргстекла (можно использовать обычный стеклорез) вырезается крышка. Она закрепляется к краям корпуса саморезами по металлу (у них шляпка больше, что обеспечивает большую прочность конструкции).

Солнечные элементы можно заменить на цепь из диодов типа Д223Б. Солнечная панель, с 36-ю такими диодами обеспечит напряжение около 12В. Перед сборкой конструкции необходимо удалить краску с диодов, замочив их в ацетоне. Далее размещается на пластиковой панели и производится распайка. Собранная конструкция помещается в прозрачный кожух, стыки обрабатываются герметиком.

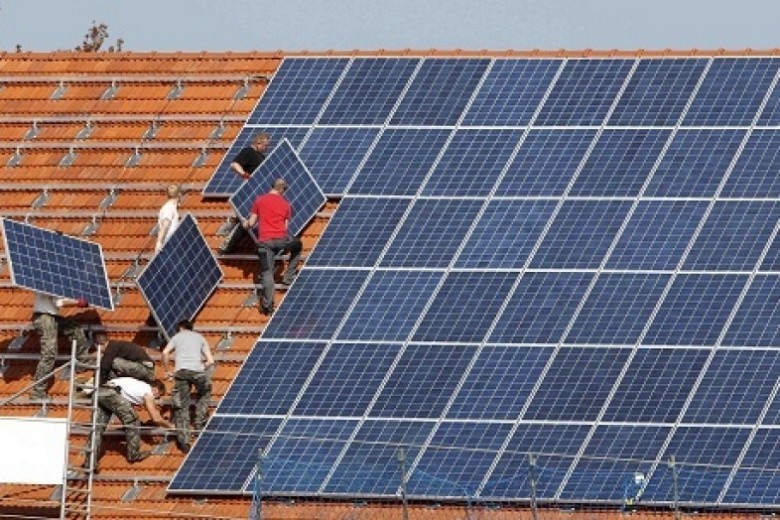

Если мансардные перекрытия достаточно прочные, можно целиком покрыть крышу солнечными панелями.

Несколько важных правил

Чтобы обеспечить работоспособность изготовленной системы, учитывайте следующие параметры:

  • Солнечные батареи нельзя располагать в тени (от деревьев или построек), в противном случае она не будет оптимально функционировать. Учитывайте это при составлении чертежа.
  • Для обеспечения максимального КПД установки, фотоэлементы должны быть направлены в сторону солнца. Исходя из этого, в северном полушарии батареи необходимо направлять на юг, в южном полушарии на север.
  • Панель желательно размещать под углом, равным географической широте. В таком случае солнечные лучи будут попадать на панели под оптимальным углом.
  • Все элементы конструкции необходимо периодически чистить.

Гальванический элемент

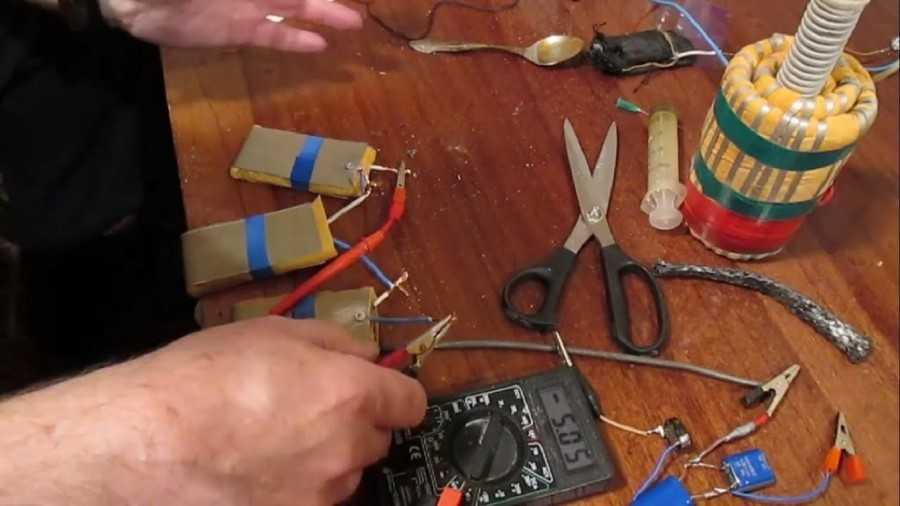

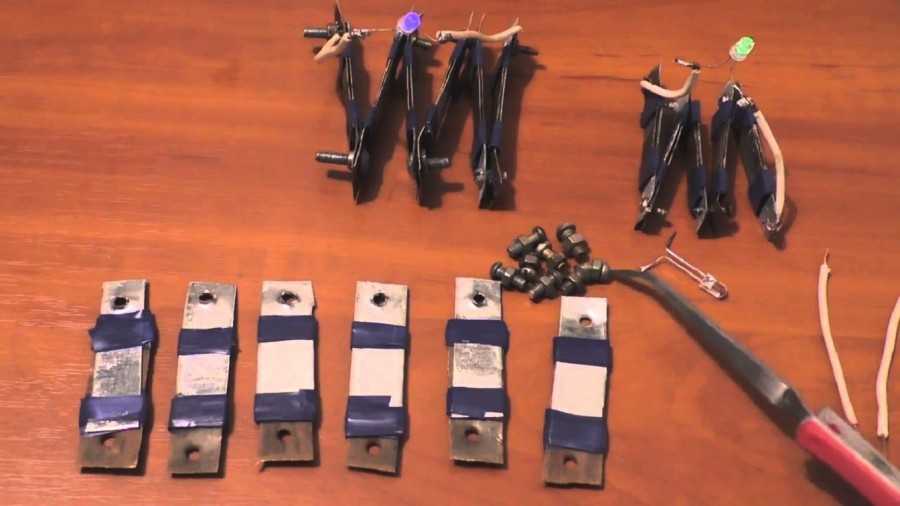

Следующий способ – простая химия. Это самый реальный и понятный способ получения электричества из земли в домашних условиях. Для этого нужны медные и цинковые электроды. В их роли могут выступать пластины, штыри, гвозди. Если медь распространена – с цинком могут возникнуть проблемы, поэтому легче найти оцинкованное железо.

Нужно забить ваши электроды в землю на одинаковом расстоянии друг от друга. Допустим 1 метр в глубину и 0,5 метра между электродами. В таком случае медь будет катодом, а цинк – анодом. Напряжение такого элемента может составлять порядка 1-1,1 Вольта. Это значит, чтобы получить из земли электричество напряжением в 12 вольт нужно забить 12 таких электродов и соединить их последовательно.

Решающим фактором в такой батарее является площадь электродов, от этого зависит и сила тока, ровно, как и от того, что находится между ними. Для того, чтобы батарея выдавала ток – земля должна быть влажной, для этого её можно полить, иногда цинковый электрод заливают раствором соли или щёлочи. Для повышения токовой отдачи можно забить больше электродов и соединить их параллельно. Таким образом устроены все современные батареи и аккумуляторы.

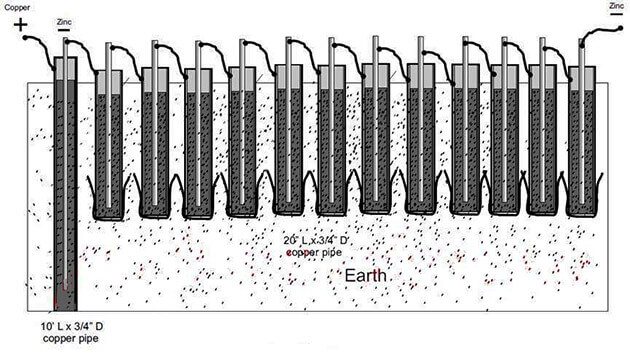

На схеме ниже вы видите еще одну интересную реализацию такой батареи из медных труб и оцинкованных стержней.

Однако с течением времени электроды разрушаться и батарея постепенно прекратит свою работу.

Технология

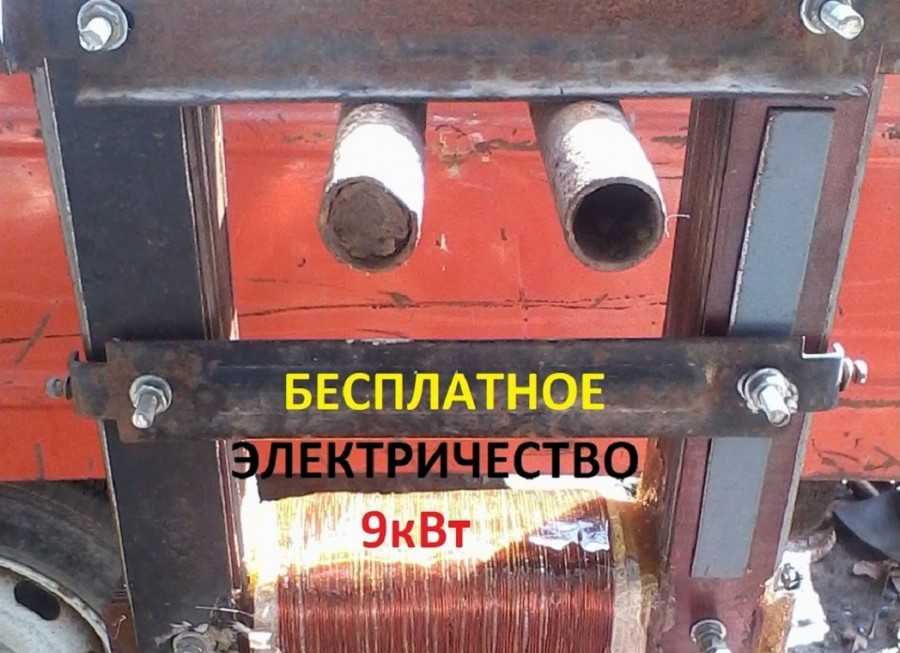

Чуть ниже рассматриваются варианты получения бесплатного электричества.

Ветряная электростанция. Голландия предлагает построить ветряную ферму огромных размеров в Северном море, и искусственный, оснащённый необходимым оборудованием остров, который возьмёт на себя роль энергетического хаба, распределяя электричество между 5 государствами.

Саудовская Аравия предложила создать турбины в виде “бумажных змеев”, и расположить их в воздухе, а не на земле. Несколько стран имеют собственные поля с ветряными генераторами.

Грозовая батарея – накопитель энергии от разрядов в атмосфере. Молнии перенаправляются в электросеть.

Тороидальный генератор TPU состоит из 3 катушек. Магнитный вихрь и резонансные частоты являются причиной появления тока. Изобрёл его С.Марк.

Приливные электростанции – работа зависит от приливов и отливов, положения Земли и Луны.

Тепловая электростанция – в качестве ресурса используются высокотемпературные грунтовые воды.

Сила человеческих мускулов – люди также вырабатывают энергию при движении, что можно использовать.

Термоядерный синтез – процессом можно управлять. Синтезируются более тяжёлые ядра из более лёгких. Способ не применяется, поскольку очень опасен.

к меню ↑

3.2 Типы солнечных электростанций

Сразу отмечу, что говорить я буду не о промышленных решениях и не о сверхмощных системах, а об обычной потребительской солнечной электростанции для небольшого дома. Я не олигарх, чтобы разбрасываться деньгами, но я придерживаюсь принципа достаточной разумности. То есть я не хочу греть бассейн «солнечным» электричеством или заряжать электромобиль, которого у меня нет, но я хочу, чтобы в моем доме все приборы постоянно работали, без оглядки на электросети.

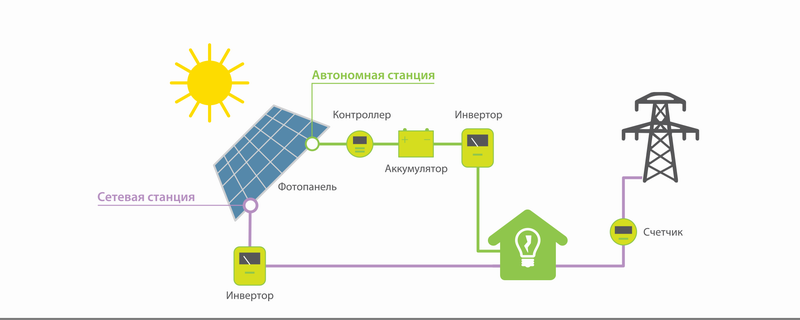

Теперь расскажу про типы солнечных электростанций для частного дома. По большому счету, их всего три, но бывают вариации. Расположу, по росту стоимости каждой системы.
Сетевая Солнечная Электростанция — этот тип электростанции сочетает в себе невысокую стоимость и максимальную простоту эксплуатации. Состоит всего из двух элементов: солнечных панелей и сетевого инвертора. Электричество от солнечных панелей напрямую преобразуется в 220В/380В в доме и потребляется домашними энергосистемами. Но есть существенный недостаток: для работы ССЭ необходима опорная сеть. В случае отключения внешней электросети, солнечные батареи превратятся в «тыкву» и перестанут выдавать электричество, так как для функционирования сетевого инвертора нужна опорная сеть, то есть само наличие электричества. Кроме того, со сложившейся инфраструктурой электросети, работа сетевого инвертора не очень выгодна. Пример: у вас солнечная электростанция на 3 кВт, а дом потребляет 1 кВт. Излишки будут «перетекать» в сеть, а обычные счетчики считают энергию «по модулю», то есть отданную в сеть энергию счетчик посчитает, как потребленную, и за нее еще придется заплатить. Тут логично подходит вопрос: куда девать лишнюю энергию и как этого избежать? Переходим ко второму типу солнечных электростанций.
Гибридная Солнечная Электростанция – этот тип электростанции сочетает в себе достоинства сетевой и автономной электростанции. Состоит из 4 элементов: солнечные панели, солнечный контроллер, аккумуляторы и гибридный инвертор. Основа всего – это гибридный инвертор, который способен в потребляемую от внешней сети энергии подмешивать энергию, выработанную солнечными панелями. Более того, хорошие инверторы имеют возможность настройки приоритезации потребляемой энергии. В идеале, дом должен потреблять сначала энергию от солнечных панелей и только при ее недостатке, добирать из внешней сети. В случае исчезновения внешней сети инвертор переходит в автономную работу и пользуется энергией от солнечных панелей и энергией, запасенной в аккумуляторах. Таким образом, даже если электроэнергию отключат на продолжительное время и будет пасмурный день (или электричество отключат ночью), в доме всё будет функционировать. Но что делать, если электричества нет вообще, а жить как-то надо? Тут я перехожу к третьему типу электростанции.
Автономная Солнечная Электростанция – этот тип электростанции позволяет жить полностью независимо от внешних электросетей. Она может включать в себя больше 4 стандартных элементов: солнечные панели, солнечный контроллер, АКБ, инвертор.

Дополнительно к этому, а иногда вместо солнечных панелей, может быть установлена ГидроЭлектроСтанция малой мощности, ветряная электростанция, генератор (дизельный, газовый или бензиновый). Как правило, на таких объектах присутствует генератор, поскольку может не быть солнца и ветра, а запас энергии в аккумуляторах не бесконечен – в этом случае генератор запускается и обеспечивает энергией весь объект, попутно заряжая АКБ. Такая электростанция легко трансформируется в гибридную, при подключении внешней электросети, если инвертор обладает этими функциями. Основное отличие автономного инвертора от гибридного – это то, что он не умеет подмешивать энергию от солнечных панелей к энергии из внешней сети. При этом гибридный инвертор, наоборот, умеет работать в качестве автономного, если внешняя сеть будет отключена. Как правило, гибридные инверторы соразмерны по цене с полностью автономными, а если и отличаются, то несущественно.

к меню ↑

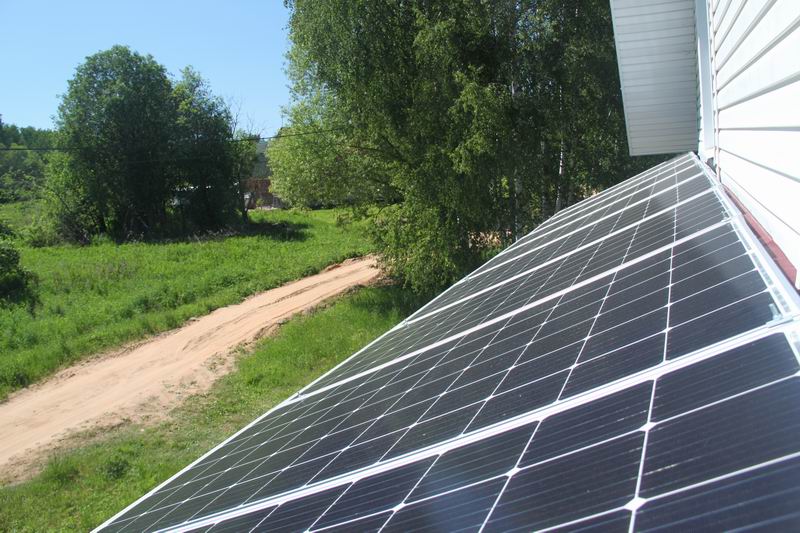

3.3 Мой выбор солнечной электростанции

Перед покупкой стоит очертить круг задач, которые ставятся перед солнечной электростанцией, чтобы не заплатить за ненужное и не переплатить за неиспользуемое. Тут я перейду к практике, как и что делал я сам. Для начала, цель и исходные: в деревне периодически отключают электроэнергию на период от получаса до 8 часов. Возможны отключения как раз в месяц, так и подряд несколько дней. Задача: обеспечить дом электроснабжением в круглосуточном режиме с некоторым ограничением потребления на период отключения внешней сети. При этом, основные системы безопасности и жизнеобеспечения должны функционировать, то есть: должны работать насосная станция, система видеонаблюдения и сигнализации, роутер, сервер и вся сетевая инфраструктура, освещение и компьютеры, холодильник. Вторично: телевизоры, развлекательные системы, электроинструмент (газонокосилка, триммер, насос для полива огорода). Можно отключить: бойлер, электрочайник, утюг и прочие греющие и много потребляющие устройства, работа которых сиюминутно не важна. Чайник можно вскипятить на газовой плите, а погладить позже.
Как правило, солнечную электростанцию можно купить в одном месте. Продавцы солнечных панелей также продают всё сопутствующее оборудование, поэтому я начал поиск отталкиваясь от солнечных батарей. Один из солидных брендов – TopRay Solar. О них есть хорошие отзывы и реальный опыт эксплуатации в России, в частности, в Краснодарском крае, где знают толк в солнце. В РФ есть официальный дистрибьютор и дилеры по регионам, на вышеозначенных сайтах с лабораториями для проверки солнечных панелей этот бренд присутствует и далеко не на последних местах, то есть можно брать. Кроме того, фирма-продавец солнечных панелей TopRay, также занимается собственным производством контроллеров и электроники для дорожной инфраструктуры: системы управления трафиком, светодиодные светофоры, мигающие знаки, солнечные контроллеры и прочее. Ради любопытства даже напросился на их производство – вполне технологично и даже есть девушки, которые знают, с какой стороны подходить к паяльнику. Бывает же!


Со своим списком хотелок я обратился к ним и попросил собрать мне пару комплектаций: подороже и подешевле для моего дома. Мне задали ряд уточняющих вопросов насчет резервируемой мощности, наличия потребителей, максимальной и постоянной потребляемой мощности. Последнее вообще оказалось для меня неожиданным: дом в режиме энергосбережения, когда работают только системы видеонаблюдения, охраны, связь с инетом и сетевая инфраструктура, потребляет 300-350 Вт. То есть даже если дома никто не пользуется электричеством, на внутренние нужды уходит до 215 кВт*ч в месяц. Вот тут и задумаешься над проведением энергетического аудита. И начнешь выключать из розеток зарядки, телевизоры и приставки, которые в режиме ожидания потребляют по чуть-чуть, а набегает прилично.
Не буду томить, остановился я на более дешевой системе, так как зачастую до половины суммы за электростанцию может занимать стоимость аккумуляторов. Список оборудования получился следующим:

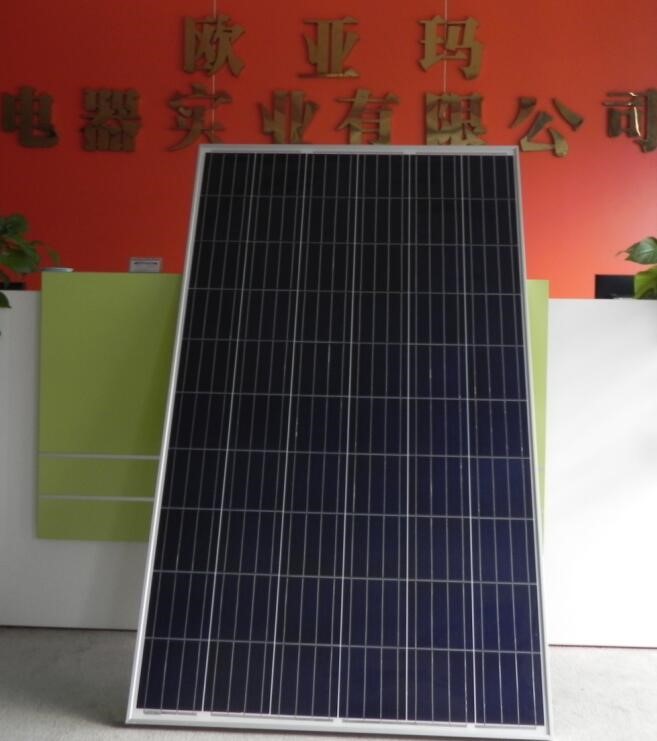

  1. Солнечная батарея TopRay Solar 280 Вт Моно – 9 шт
  2. Однофазный Гибридный инвертор на 5 кВт InfiniSolar V-5K-48 – 1 шт
  3. Аккумулятор AGM Парус HML-12-100 – 4 шт

Дополнительно, мне было предложено приобрести профессиональную систему крепления солнечных панелей на крышу, но я, посмотрев фотографии, решил обойтись самодельными креплениями и тоже сэкономить. Но я решил собирать систему сам и не жалел сил и времени, а монтажники работают с этими системами постоянно и гарантируют быстрый и качественный результат. Так что решайте сами: с заводскими креплениями работать гораздо приятнее и проще, а моё решение просто дешевле.

к меню ↑

3.4 Что даёт солнечная электростанция?

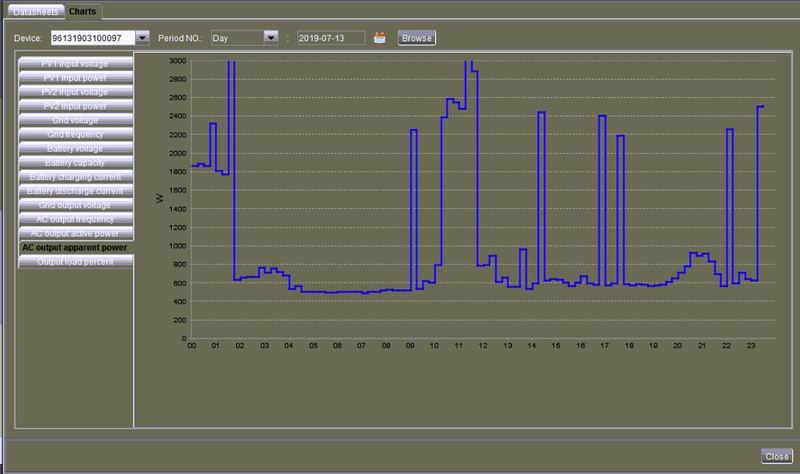

Этот комплект может выдать до 5 кВт мощности в автономном режиме – именно такой мощности я выбрал однофазный инвертор. Если докупить такой же инвертор и модуль сопряжения к нему, то можно нарастить мощность до 5кВт+5кВт=10 кВт на фазу. Или можно сделать трехфазную систему, но я пока довольствуюсь и этим. Инвертор высокочастотный, а потому достаточно легкий (порядка 15 кг) и занимает немного места – легко монтируется на стену. В него уже встроено 2 MPPT-контроллера мощностью 2,5 кВт каждый, то есть я могу добавить еще столько же панелей без покупки дополнительного оборудования.
Солнечных панелей у меня на 2520 Вт по шильдику, но из-за неоптимального угла установки они выдают меньше – максимум я видел 2400 Вт. Оптимальный угол – это перпендикулярно солнцу, что в наших широтах составляет примерно 45 градусов к горизонту. У меня панели установлены под 30 градусов.

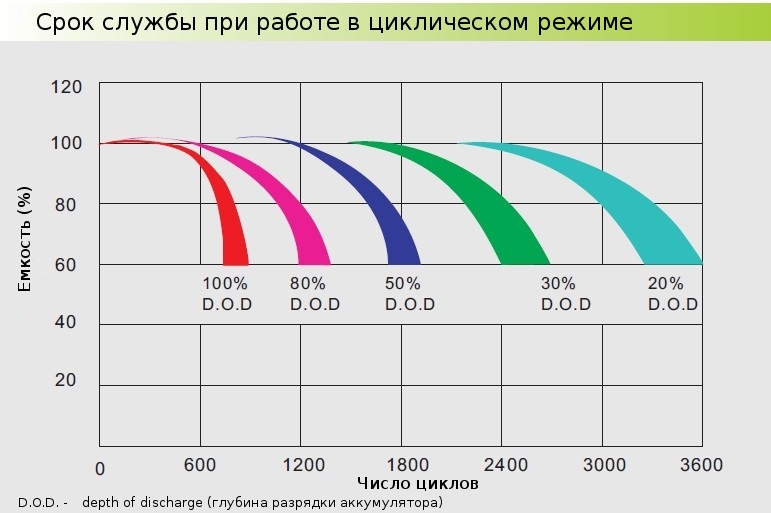

Сборка АКБ составляет 100А*ч 48В, то есть запасено 4,8 кВт*ч, но забирать энергию полностью крайне нежелательно, поскольку тогда их ресурс заметно сокращается. Желательно разряжать такие АКБ не более, чем на 50%. Это литий-железофосфатные или литий-титанатные можно заряжать и разряжать глубоко и большими токами, а свинцово-кислотные, будь то жидкостные, гелевые или AGM лучше не насиловать. Итак, у меня есть половина емкости, а это 2,4 кВт*ч, то есть порядка 8 часов в полностью автономном режиме без солнца. Этого хватит на ночь работы всех систем и еще останется половина емкости АКБ на аварийный режим. Утром уже встанет солнце и начнет заряжать АКБ, параллельно обеспечивая дом энергией. То есть дом может функционировать и автономно в таком режиме, если снизить энергопотребление и погода будет хорошей. Для полной автономии можно было бы добавить еще аккумуляторов и генератор. Ведь зимой солнца совсем мало и без генератора будет не обойтись.

к меню ↑

4 Виды альтернативной энергетики

В зависимости от источника энергии, который в результате преобразования позволяет получать человеку электрическую и тепловую энергии, используемые в повседневной жизни, альтернативная энергетика классифицируется на несколько видов, определяющих способы ее генерации и типы установок служащих для этого.

к меню ↑

4.1 Энергия солнца

Солнечная энергетика основана на преобразовании энергии солнца, в результате которого получается электрическая и тепловая энергии.

Получение электрической энергии основано на физических процессах, происходящих в полупроводниках под воздействием солнечных лучей, получение тепловой – на свойствах жидкостей и газов.

Для генерации электрической энергии комплектуются солнечные электростанции, основой которой служат солнечные батареи (панели), изготавливаемые на основе кристаллов кремния.

Основой тепловых установок — служат солнечные коллекторы, в которых энергия солнца преобразуется в тепловую энергию теплоносителя.

Мощность подобных установок зависит от количества и мощности отдельных устройств, входящих в состав тепловых и солнечных станций.

Получение электричества

Солнечные батареи, используемые для преобразования энергии солнца в электричество, собраны из фотоэлементов. Фотоэлектрические пластины изготовлены на базе кремния с различными добавками. Когда на них попадает солнечный свет, они испускают электроны и возникает  электрический ток. В основе этого процесса лежит явление p-n перехода.

Принцип действия фотоэлементов

Принцип действия фотоэлементов

Схема работы солнечной батареи

Схема работы солнечной батареи

Фотоэлементы в зависимости от своей структуры бывают монокристаллическими и поликристаллические. Монокристаллические имеют КПД немного выше поликристаллических, и показывают хорошую производительность даже в пасмурную погоду.

Многие собирают солнечные батареи своими руками из фотоэлементов, которые можно без проблем купить в интернете. Порядок действий примерно следующий:

  • Изготавливается каркас из дерева или металла. Предпочтительнее делать из алюминия;
  • Затем делается подложка для установки фотоэлементов и стекло. Иногда фотоэлементы наклеиваются прямо на стекло (оргстекло, поликарбонат), а не на подложку;
  • Элементы собираются в единую батарею с помощью пайки. Это делается при помощи медных лужёных шин. Они также продаются в специализированных онлайн-магазинах;
  • Далее проводится герметизация. Для этого могут быть использованы герметики, эпоксидная смола, специальные плёнки. Здесь важно добиться того, чтобы между стеклом и фотоэлементами не было пустот (воздушных пузырей);
  • Далее батарея собирается и подключается в гелиосистему. В зависимости от электрических характеристик, требуемых на выходе, батареи могут объединяться последовательно и параллельно. Одна батарея, как правило, имеет номинал напряжения 18 вольт.

Получение тепловой энергии

Солнечную энергию в частных домах также используют для нагрева воздуха или воды. Для этого применяется установка под названием солнечный коллектор. При этом нагретая вода может быть использована как для обогрева дома, так и для горячего водоснабжения. Чтобы минимизировать влияние погоды, тепловые коллекторы используются совместно с бойлерами и котлами на газе или электричестве. Можно выделить три основных типа солнечных коллекторов:

  • Плоские;
  • Вакуумные;
  • Воздушные.

к меню ↑

4.2 Энергия ветра

Ветровая энергетика основана на преобразовании кинетической энергии воздушных масс в электрическую энергию, используемую потребителями.

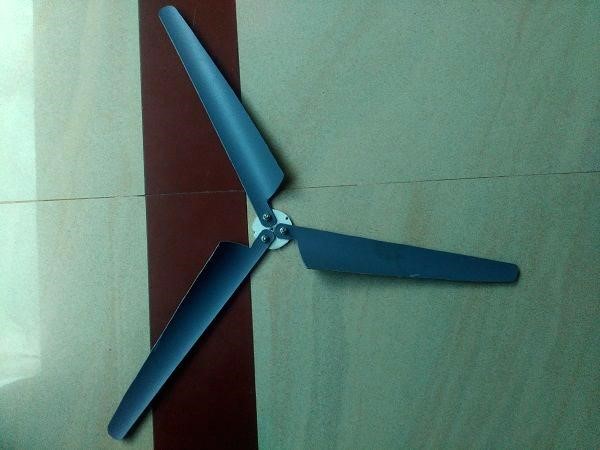

Основой ветровых установок служит ветровой генератор. Ветровые генераторы различаются по техническим параметрам, габаритным размерам и конструкции: с горизонтальной и вертикальной осью вращения, различным типом и количеством лопастей, а также по месту их расположения (наземное, морское и т.д.).

к меню ↑

4.3 Солнечные коллекторы

При помощи солнечных коллекторов можно нагревать воду или воздух. Куда направлять нагретую солнцем воду — в краны для горячего водоснабжения или в систему отопления — выбираете вы сами. Только отопление будет низкотемпературным — для теплого пола, то что требуется. Но для того, чтобы температура в доме не зависела от погоды, систему требуется сделать резервируемой, чтобы при необходимости подключался другой источник тепла или котел переходил на другой источник энергии.

Наиболее распространенные трубчатые солнечные коллекторы
Наиболее распространенные трубчатые солнечные коллекторы

Солнечные коллекторы есть трех видов: плоские, трубчатые и воздушные. Наиболее распространенные — трубчатые, но и другие тоже имеют право на существование.

Плоские пластиковые

Две панели — черная и прозрачная — соединены в один корпус. Между ними расположен медный трубопровод в виде змейки. От солнца нижняя темная панель нагревается. от нее греется медь, а от нее — проходящая по лабиринту вода. Такой способ использования альтернативных источников энергии не самый эффективный, но привлекателен тем, что он очень прост в исполнении. Таким образом можно нагревать воду в бассейне. Надо будет только зациклить ее подачу (при помощи циркуляционного насоса). Точно также можно подогревать воду в емкости для летнего душа или использовать ее для бытовых нужд. Недостаток подобных установок — низкая эффективность и производительность. Чтобы нагреть большой объем воды, нужно или много времени, или большое количество плоских коллекторов.

Плоский солнечный коллектор
Плоский солнечный коллектор

Трубчатые коллекторы

Это стеклянные трубки — вакуумные или коаксиальные — по которым протекает вода. Специальная система позволяет по максимуму концентрировать в трубках тепло, которое передается протекающей через них воде.

Трубчатые коллекторы могут быть вакуумными и перьевыми
Трубчатые коллекторы могут быть вакуумными и перьевыми

В системе обязательно есть накопительная емкость, в которой вода и греется. Циркуляция воды в системе обеспечивается насосом. Такие системы самостоятельно не сделать — стеклянные трубки сделать своими руками проблематично и это — главный недостаток. Вместе с высокой ценой он сдерживает широкое внедрение этого источника энергии для дома. А сама система очень эффективна, на «ура» справляется с нагревом воды для ГВС и вносит приличный вклад в отопление.

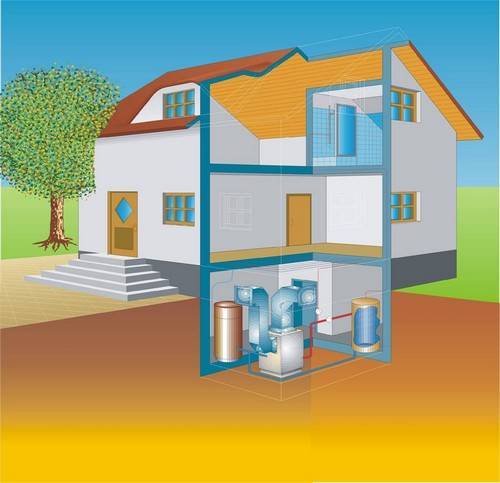

Схема организации отопления и ГВС за счет альтернативных источников энергии - солнечных коллекторов
Схема организации отопления и ГВС за счет альтернативных источников энергии — с использованием солнечных коллекторов

Воздушные коллекторы

В нашей стране они встречаются очень редко и зря. Они просты, их легко можно сделать своими руками. Единственный минус — требуется большая площадь: могут занимать всю южную (восточную, юго-восточную) стену. Система очень похожа на плоские коллекторы — черная нижняя панель, прозрачная верхняя, но греют они напрямую воздух, который принудительно (вентилятором) или естественным путем направляется в помещение. Несмотря на кажущуюся несерьезность, таким способом можно на протяжении светового дня греть небольшие помещения, в том числе и технические или подсобные: гаражи, дачи, сараи для живности.

Устройство возушного коллектора
Устройство возушного коллектора

Такой альтернативный источник энергии как солнце, дарит нам свое тепло, но большая его часть уходит «в никуда». Словить небольшую ее долю и использовать для личных нужд — вот задача, которую решают все эти приспособления.

к меню ↑

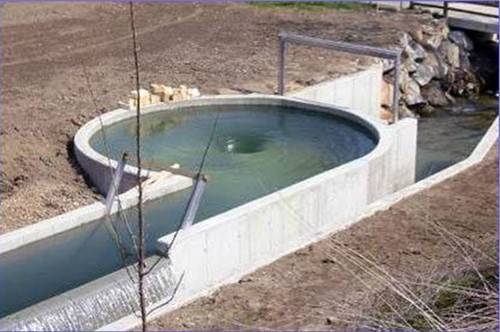

4.4 Сила воды

Гидроэнергетика основана на преобразовании кинетической энергии водных масс в электрическую энергию, которая также используемую человеком в своих целях.

К объектам данного вида относятся гидроэлектростанции различной мощности, устанавливаемых на реках и иных водных объектах. В таких установках, под воздействием естественного течения воды, или путем создания плотины, вода воздействует на лопасти турбины вырабатывающей электрический ток. Гидротурбина, является основой гидроэлектростанций.

Еще один способ получения электрической энергии путем преобразования энергии воды – это использование энергии приливов, посредством строительства приливных станций. Работа таких установок основана на использовании кинетической энергии морской воды в период приливов и отливов, происходящих в морях и океанах под воздействием объектов солнечной системы.

к меню ↑

4.5 Тепло земли

Геотермальная энергетика, основана на преобразовании тепла, излучаемого поверхностью земли, как в местах выброса геотермальных вод (сейсмически опасные территории), так и в иных регионах нашей планеты.

Для использования геотермальных вод используются специальные установки, посредством которых внутреннее тепло земли преобразуется в тепловую и электрическую энергии.

Использования теплового насоса позволяет получать тепло из поверхности земли, вне зависимости от места его расположения. Его работа основана на свойствах жидкостей и газов, а также законах термодинамики.

к меню ↑

4.6 Биотопливо

Виды биотоплива различаются по способам его получения, его агрегатному состоянию (жидкое, твердое, газообразное) и видам использования. Объединяющим все виды биотоплива показателем, служит то, что основой для их производства служат органические продукты, посредством переработки которых получается электрическая и тепловая энергии.

Твердые виды биотоплива — это дрова, топливные брикеты или пеллеты, газообразные – это биогаз и биоводород, а жидкие – биоэтанол, биометанол, биобутанол, диметиловый эфир и биодизель.

к меню ↑

4.7 Морская вода

Не стоит сбрасывать со счетов приливы и отливы моря. Здесь огромный склад энергии, которую уже давно жители приморских регионов используют себе во благо. Начнем с того, что вода плотнее воздуха почти в 900 раз, поэтому небольшое ее движение заставляет крутиться турбины. Конечно, такое сооружение не под силу хозяину частного дома, поэтому на нем не стоит останавливаться. Но для информации примите это во внимание. Тем более мы рассматриваем альтернативные виды энергии.

к меню ↑

5 Готовые решения для использования альтернативной энергии

Как вы знаете, окружающая природа полна энергии. Наверняка, все слышали о том, что можно достаточно эффективно использовать солнечный свет, ветер, приливов, отлив и другие возобновляемые источники энергии. Причём эту энергию можно использовать в масштабах целой страны, а можно только для обеспечения энергией частного дома или дачи.

Ниже приведены некоторые примеры установок, позволяющих преобразовывать альтернативную энергию в свет и тепло:

  • Солнечная панель;
  • Установка для получения биогаза;
  • Тепловой насос;
  • Ветряной генератор.

Если у вас есть в наличии свободные средства, то можно приобрести такие установки и оплатить монтаж. Благодаря наличию устойчивого спроса на такие установки производители за рубежом и в России наладили выпуск подобной продукции. Но если вы ограничены в средствах, то можно попробовать сделать такие установки своими руками.

к меню ↑

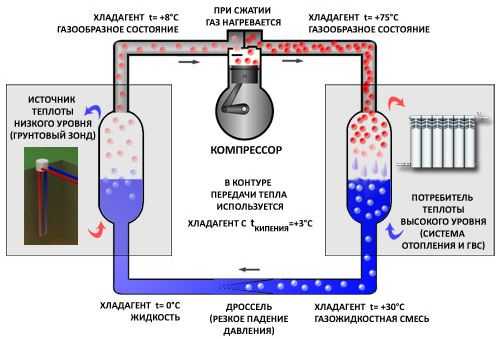

5.1 Тепловой насос

Принцип действия всех разновидностей тепловых насосов базируется на циклах Карно. Установка представляет собой холодильник. В процессе работы он забирает низкопотенциальную энергию при её охлаждении. А затем проводит её преобразование в тепловую энергию с высоким потенциалом. В роли окружающей среды могут выступать воздух, земля, вода. Эти вещества в любой момент содержат определённое количество тепла. В состав теплового насоса входят следующие основные узлы:

  • Наружный контур, в котором находится природный теплоноситель;
  • Внутренний контур, заполненный водой;
  • Компрессор;
  • Испаритель;
  • Конденсатор.

Как и в бытовом холодильнике в таких системах используется фреон. Наружный контур, как правило, погружают в скважину с водой или просто в водоём на поверхности. Есть варианты, когда наружный контур закапывается в землю. Но это дорого стоит и не всегда можно осуществить.

Тепловой насос

Существуют готовые решения тепловых насосов, а есть те модели, которые делаются своими руками. Как сделать это устройство для использования альтернативной энергии своими руками? Для начала нужно найти компрессор. Если есть старый кондиционер или холодильник, можно снять с них. Мощность, требуемая на нагрев, составляет до 10 кВт.

Коллектор теплового насоса может быть установлен как горизонтально, так и вертикально. Второй вариант используется, если места недостаточно. Тогда делается бурение несколько скважин, в которые и опускается контур. Если расположение горизонтальное, то коллектор закапывается в землю примерно на 1,5 метра. Теплообменник в воде делается тогда, когда обогреваемое жильё находится у берега природного водоёма. Для конденсатора потребуется ёмкость объёмом 120─140 литров. В неё помещается змеевик из меди, где циркулирует фреон.

Испаритель может быть выполнен их пластиковой ёмкости того же объёма, что и конденсатор. В него вставляется медный змеевик, который совмещается через компрессор с тем, что находится в конденсаторе.

При изготовлении системы своими руками патрубок для испарителя обычно выполняется из куска канализационной трубы. С помощью патрубка выполняется регулирование поступления воды. Испаритель опускают в водоём. При его обтекании вода запускает процесс испарение фреона. Тот, в свою очередь, поднимается наверх в конденсатор. Там он отдаёт тепловую энергию воде, в которой находится змеевик. Эта вода обогревает дом, циркулируя в отопительной системе.

Стоит отметить, что температура воды в водоёме не столь важна. Главное, чтобы она там была постоянно. Если насос спроектирован и смонтирован правильно, то может обогревать дом зимой. Даже если температура воды в водоёме будет очень низкой. Летом тепловой насос может выступить в роли кондиционера для охлаждения помещения.

Воздух-воздух

Это наиболее доступный вариант среди всех тепловых насосов. Конструкция таких установок похожа на сплит-систему. Электричество в насосах воздух-воздух расходуется на отбор тепла из окружающей среды и перекачка его в дом. Современные модели таких насосов могут работать при сильных морозах, хотя при этом падает их эффективность.

Бесплатное электричество из сетевого фильтра

Многие искатели бесплатного электричества наверняка находили в интернете версии о том, что удлинитель может стать источником нескончаемой свободной энергии, образовывая замкнутую цепь. Для этого следует взять сетевой фильтр с длиной провода не менее трех метров. Из кабеля сложить катушку, диаметром не более 30 см, подключить к розетке потребителя электроэнергии, изолировать все свободные отверстия, оставив только еще одну розетку для вилки самого удлинителя.

Далее сетевому фильтру необходимо дать изначальный заряд. Легче всего это сделать подключив удлинитель к функционирующей сети, а затем за доли секунды замкнуть в себе. Бесплатное электричество из удлинителя подойдет для питания осветительных приборов, но мощность свободной энергии в такой сети слишком мала для чего-то большего. А сам метод достаточно спорный.

Положительные и отрицательные стороны

Итак, мы разобрались, что альтернативная энергетика – это будущее человечества, которое не имеет ограничения в ресурсе. При этом сами источники бесплатны и не требуют больших вложений в их разработке в отличие от добычи нефти, газа, угля и прочих.

Но есть у этой технологии получения энергии один отрицательный момент. Это высокая цена самого оборудования и его монтажа. Ведь речь сейчас идёт о приборах, которые можно использовать в быту, то есть в собственном доме. Не каждый владелец недвижимости может вложить кругленькую сумму в альтернативный источник электроэнергии и энергии тепловой.

Проще подключиться к линейным электрическим сетям и оплачивать приходящие счета. Или приводить газ в баллонах. Здесь не требуется сложного и дорогого оборудования. Но время вносит свои коррективы. С каждым годом суммы в этих счетах растут. И велика вероятность, что придёт то время, когда не всем будет под силу их оплачивать. И вот тут придёт эра использования альтернативных источников энергии.

Любые виды источников энергии, не связанные с углеводородами, можно отнести к альтернативным. Исключаем также гидроэлектростанции и станции, работающие на приливах и отливах морей и океанов.

К ним отнесём ветрогенераторы, солнечные коллекторы и батареи, тепловые насосы.

Оптимально, если в доме установить две разновидности, перечисленные выше. К примеру, солнечную батарею и ветрогенератор.

Все эти технологии работают от бесплатных источников энергии. Но у них есть один большой минус – высокая цена оборудования.

к меню ↑

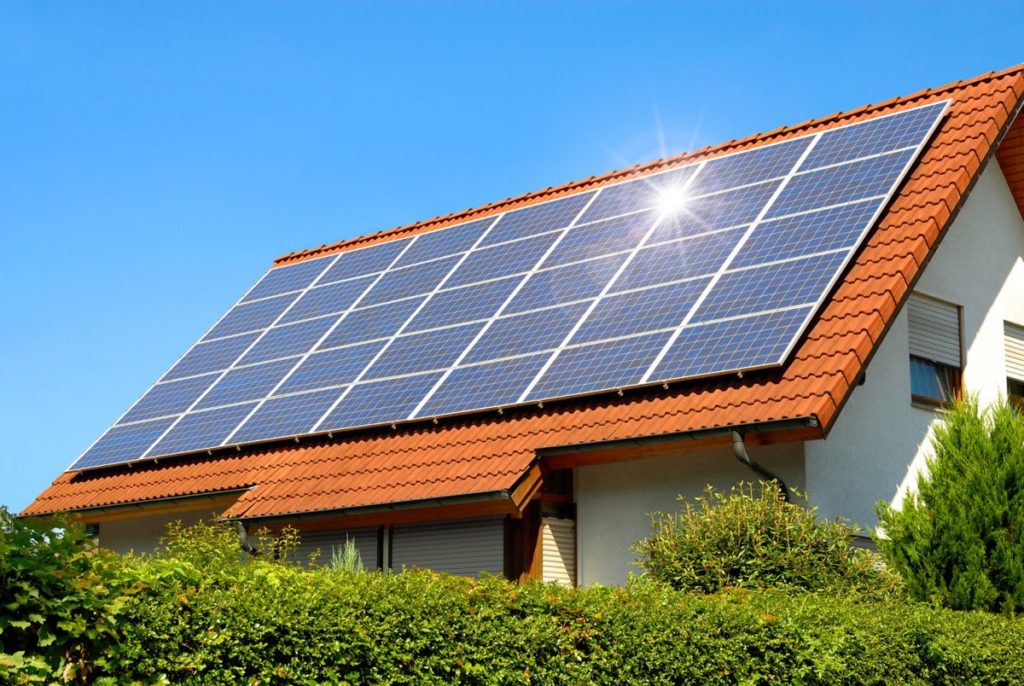

5.2 Солнечные батареи

Это, пожалуй, наиболее распространённый вариант использования альтернативной энергии. В этом случае источников альтернативной энергии является солнечный свет, а преобразуется он в электрический ток. Принцип работы солнечной батареи можно посмотреть по ссылке.

Солнечные батареи предлагаются в составе готовых решений и их можно изготовить своими руками. Если это установки фабричного производства, то, как правило, в комплекте идёт контроллер, инвертор, иногда аккумуляторы, необходимые провода и крепёж. Хотя можно встретить немало предложений, когда солнечные панели продаются отдельно.

Что касается изготовления солнечных батарей своими руками, то для многих это занятие стало настоящим хобби. Иногда даже проводятся выставки по тематике использования альтернативной энергии. На них энтузиасты показывают солнечные батареи, которые сделали своими руками.

Для самостоятельного изготовления гелиопанелей нужно купить фотоэлементы (на моно или поликристаллах) и спаять их в последовательную цепь. Количество элементов определяется требуемым напряжением и мощностью на выходе батареи. Изготовить фотоэлементы своими руками не получиться. Технология сложная и реализовать её можно лишь в фабричных условиях.

Итак, что необходимо сделать по шагам:

  • Спаять в последовательную цепь фотоэлементы;
  • Закрепить их на стеле, поликарбонате или другом материале, пропускающем солнечный свет. Исполнение бывает разным. Фотоэлементы располагаются между стёклами, а стыки изолируются. Иногда элементы просто закрепляют на стекле защитной автомобильной плёнкой;
  • Изготовить корпус для батареи из алюминиевых уголков;
  • Установить панель с фотоэлементами в корпус;
  • Соединить панель с другими элементами гелиосистемы.

Подробнее об изготовлении солнечной батареи своими руками читайте по указанной ссылке.

Что касается типа фотоэлементов, то монокристаллические считаются более эффективными, чем поликристаллические. Они способны хорошо улавливать рассеянный солнечный свет, что важно в условиях пасмурной погоды. Хотя есть мнение специалистов, что для эффективности работы солнечной батареи гораздо важнее равномерность свойств фотоэлементов, чем их тип. В любой случае, на практике удаётся добиться КПД солнечной панели не более 15─17%.

к меню ↑

5.3 Установка для синтеза биогаза

Биогаз представляет собой чистый вид топлива, получаемый без ущерба для окружающей среды. Технология его получения основывается на деятельности анаэробных бактерий. В качестве сырья для синтеза биогаза используются пищевые отходы.

Установка для синтеза биогаза

Отходы как жидкие, так и твёрдые помещаются в ёмкость. Это должна быть герметичная ёмкость, которая оснащена шнеком. Он используется для перемешивания этой массы. Кроме того, должны быть предусмотрены:

  • Вход для загрузки отходов;
  • Выход для остатков отходов, которые не были переработаны;
  • Патрубок для отвода газа.

Герметичность установки должна быть проведена особенно тщательно. Если газ из ёмкости планируется отбирать периодически, то нужно предусмотреть специальный клапан. С его помощью вы сможете сбросить избыточное давление, если необходимо. При разложении биологических отходов в этой установке выделяется сероводород и метан, в составе которых присутствует углекислота.

Вообще, создание установки для синтеза биогаза своими руками непростая задача. Обычно на практике используются готовые решения, но некоторые умельцы самостоятельно делают такие установки для получения альтернативной энергии. Для этого следует решить несколько задач, изложенных ниже:

  • Нужно обустроить место для ёмкости. Её объём выбирается исходя из того, сколько будет одновременно перерабатываться отходов. Чтобы обеспечить эффективную работу установки, нужно заполнить её на 2/3. Сама ёмкость может быть из металла или из бетона. Что касается производительности, то 100 м3 газа получаются из 1 тонны пищевых отходов;
  • Организовать подогрев. Для ускорения процесса ёмкость с отходами должна подогреваться. Здесь может быть несколько вариантов. К примеру, змеевик вокруг ёмкости или ТЭН под ёмкостью. Анаэробные бактерии становятся активными при нагреве до определённой температуры. Поэтому обогрев необходим;
  • Автоматика. Обогрев должен включаться, когда загружается новая партия отходов и выключаться при достижении определённой температуры;
  • Нужен газовый электрогенератор для преобразования полученного биогаза;
  • Следует организовать сбор отработанного сырья отходов. Эти отходы можно использовать для удобрения на садовых грядках.

Такие установки для генерации биогаза применяются в США и Китае в различных частных хозяйствах и на фермах. Здесь основная проблема в том, чтобы организовать беспрерывное получение биогаза. А для этого потребуется постоянный поток пищевых отходов или навоза.

к меню ↑

5.4 Нетрадиционные источники энергии: способы получения

Нетрадиционные источники энергоснабжения – это в первую очередь получение электроэнергии с помощью ветра, солнечного света, энергии волн приливов и отливов, а также с использованием геотермальных вод. Но, помимо этого, есть и другие способы с использованием биомассы и других методов.

А именно:

  1. Получение электричества из биомассы. Такая технология подразумевает под собой производство из отходов биогаза, который состоит из метана и углекислого газа. Некоторые экспериментальные установки (гумиреактор от Михаэль) перерабатывают навоз, солому, что позволяет получить из 1 т материала 10–12 м3 метана.
  2. Получение электричества термальным способом. Преобразование тепловой энергии в электричество путем нагрева одних соединенных между собой полупроводников, состоящих из термоэлементов и охлаждения других. В результате разницы температур, получается электрический ток.
  3. Водородная ячейка. Это устройство, которое из обычной воды путем электролиза позволяет получить достаточно большое количество водородно-кислородной смеси. При этом расходы на получение водорода минимальны. Но такое получение электроэнергии пока только лишь находится в стадии экспериментов.

Еще одной разновидностью получения электроэнергии является специальное устройство, которое называется двигатель Стирлинга. Внутри специального цилиндра с поршнем находится газ или жидкость. При внешнем нагреве объем жидкости или газа увеличивается, поршень двигается и заставляет работать в свою очередь генератор. Далее газ или жидкость, проходя по системе труб, охлаждается и двигает поршень обратно. Это довольно грубое описание, но дает понять, как работает данный двигатель

к меню ↑

5.5 Прочие варианты

Существуют и более экзотические варианты использования альтернативной энергии. Но их вряд ли можно использовать в частных домах в массовом порядке. Например, инфракрасные излучатели. Их ещё называют эко обогревателями. Могут быть использованы, как в частных домах, так и в офисном здании и в производственных помещениях. Такие установки основаны на передаче тепла в форме инфракрасного излучения. Оно нагревает предметы, а те, нагреваясь, передают тепло в окружающее пространство. Их в основном используют для нагрева отдельных предметов или полезной части пространства. Есть настенные, напольные, потолочные ИК излучатели.

А также существуют водородные котлы, которые основаны на основе реакции водорода и кислорода. В результате реакции образовывается вода с выделением большого количества тепла. Оно идёт на обогрев частного дома.

к меню ↑

6 Практические схемы генераторов свободной энергии

Получение минимальных мощностей происходит несколькими способами:

  • через магниты;
  • с помощью тепла воды;
  • из ферримагнитных сплавов;
  • из атмосферного конденсата.

Однако чтобы получить электричество в огромном количестве, необходимо научиться управлять этой энергией. Благодаря практической схеме генераторов свободной энергии, свет должен доходить до каждого человека, вне зависимости от локального расположения. Это подтверждают исторические факты. Для такого эксперимента требуется огромная мощность излучения, которой в те времена быть не могло.

Да и сегодня существующие станции не способны дать такой заряд. Для создания схемы генератора свободной энергии требуется наличие определенных средств и элементов. Итак, чтобы получить необходимое количество заряженной мощности, потребуется катушка, которую в то время использовал Тесла. Электроэнергию получают в том количестве, которое понадобится.

Генератор свободной энергии схемы описания

к меню ↑

6.1 Откуда и в каком виде получить энергоресурсы


Использование солнечных панелей
Традиционными энергоисточниками являются тепловые, атомные и гидроэлектрические станции. Альтернативное энергоснабжение может самовосстанавливаться, является эффективным, дешевым и экологически безопасным. По факту энергия есть в природных ресурсах, нужно только попытаться ее извлечь. Без специальных навыков можно выполнить следующие работы:

  • устанавливать солнечные коллекторы и батареи, чтобы запитывать освещение или греть воду;
  • монтировать ветрогенераторы;
  • использовать тепловые насосы для отопления дома за счет тепла воды, земли или воздуха;
  • применять биогазовые установки для переработки отходов животных, птиц, человека.

Минус нетрадиционных энергоисточников – большие финансовые вложения для их организации.

к меню ↑

6.2 Вопрос эффективности

Получение электричества из земли окутано мифами – в Интернет регулярно выкладываются материалы на тему получения бесплатной электроэнергии за счет использования неисчерпаемого потенциала электромагнитного поля планеты. Однако многочисленные видео, на которых самодельные установки добывают ток из земли и заставляют сиять многоваттные лампочки или крутиться электромоторы, являются мошенническими. Если бы получение электричества из земли было настолько эффективно, атомная и гидроэнергетика давно ушли бы в прошлое.

Однако бесплатное электричество добыть из земной оболочки вполне реально и сделать это можно своими руками. Правда, полученного тока хватит только на светодиодную подсветку или на то, чтобы не торопясь подзарядить мобильное устройство.

напряжение из магнитного поля земли
Напряжение из магнитного поля Земли — возможно ли!?

Для получения тока из природной среды на постоянной основе (то есть, исключаем разряды молний), нам необходим проводник и разность потенциалов. Найти разность потенциалов проще всего в земле, которая объединяет все три среды – твердую, жидкую и газообразную. По своей структуре грунт представляет собой твердые частички, между которыми присутствуют молекулы воды и пузырьки воздуха.

Важно знать, что элементарной единицей почвы является глинисто-гумусовый комплекс (мицелла), который обладает определенной разностью потенциалов. Внешняя оболочка мицеллы накапливает отрицательный заряд, внутри нее формируется положительный. За счет того, что электроотрицательная оболочка мицеллы притягивает из окружающей среды ионы с положительным зарядом, в почве беспрерывно протекают электрохимические и электрические процессы. Этим почва выгодно отличается от водной и воздушной среды и дает возможность своими руками создать устройство для добычи электроэнергии.

к меню ↑

6.3 Особенности развития генератора

Практические опыты Теслы показывают, что получить электричество можно с помощью генератора, двух катушек и одной дополнительной без первичного мотка, две обмотки. Если двигать работающую и пустую катушку рядом на расстоянии полуметра, а затем просто отодвинуть, то корона затухнет. При этом ток, который запитан, не изменит значение от положения в пространстве той, что не заряжается от сети. Объяснение возникновения и поддержания подобной энергии в пустой вторичной обмотке легко объяснимо.

Когда развивалась электротехника, станции строились на переменном токе. Эти постройки были маломощными, покрывали одну сеть предприятий, которые были оснащены разным оборудованием. Несмотря на это, возникали такие ситуации, при которых генераторы работали вхолостую из-за перепадов напряжения. Пар заставлял турбины вращаться, двигатели работали быстрее, нагрузка на ток уменьшалась, в результате автоматика перекрывала подачу давления. В итоге нагрузка пропадала, предприятия переставали функционировать из-за раскачки тока, и их приходилось отключать. В процессе развития ситуацию стабилизировали подключением параллельной сети.

к меню ↑

6.4 Дальнейшее развитие электричества

Спустя определенное время энергосистемы стали совершенствовать, и частично подобные сбои напряжения уменьшались. Однако сформировалась четкая и принципиальная теория. В результате перепады тока и подобная дополнительная энергия получили название – реактивная мощность. Подобные скачки возникали из радиотехники ЭДС самоиндукции. По сути, катушки и конденсаторы работали наравне со станцией, а также против нее. Кроме того, полагалось, что ток имеет направление к раскачиванию, и провода нагреваются самостоятельно.

Также определили, что подобные неудачи возникают из-за резонанса. Но как катушка и конденсат индукции способны увеличить мощность энергетической системы сотни предприятий — об этом задумывались многие академики. Некоторые нашли ответы в практической основе схемы генератора свободной энергии Тесла, а большинство отодвинули этот вопрос на дальний план. В результате не только инженеры не могли справиться с обязанностями и пытались бороться с реактивной мощностью, но в процессе к ним присоединились ученые, которые создавали разнообразное оборудование, чтобы ликвидировать высокое напряжение.

к меню ↑

6.5 Генератор из биоотходов

Биогаз – это экологически чистый вид топлива. Используют его аналогично природному газу. Технология производства основана на жизнедеятельности анаэробных бактерий. Отходы помещают в ёмкость, в процессе разложения биологических материалов выделяются газы: метан и сероводород с примесью углекислоты.
Данную технологию активно используют в Китае и на животноводческих фермах Америки. Чтобы в домашних условиях получать биогаз непрерывно, нужно иметь фермерское хозяйство или доступ к бесплатному источнику навоза.


Для сооружения такой установки понадобится герметичная ёмкость с вмонтированным шнеком для перемешивания, патрубок для отвода газа, горловина для загрузки отходов и штуцер для выгрузки отработанных отходов. Конструкция должна быть идеально герметичной. Если газ не будет отбираться постоянно, то понадобится установить предохранительный клапан для сброса избыточного давления, чтобы у ёмкости не сорвало «крышу». Порядок действий следующий.

  1. Выбираем место для обустройства ёмкости. Размер подберите исходя из количества имеющихся отходов. Для эффективной работы целесообразно её заполнение на две трети. Резервуар может быть металлическим или из армированного бетона. Большое количество биогаза не удастся получить из маленькой ёмкости. Из тонны отходов выйдет 100 кубов газа.
  2. Чтобы ускорить процесс работы бактерий, потребуется подогрев содержимого. Его можно осуществить несколькими путями: под ёмкость поместить змеевик, подключенный к системе отопления или установить ТЭНы.
  3. Анаэробные микроорганизмы находятся в самом сырье, при определённой температуре они становятся активными. Автоматическое устройство в водонагревательных котлах включит обогрев при поступлении новой партии и отключит, когда отходы прогреются до заданной температуры. Полученный газ можно преобразовать в электричество через газовый электрогенератор.

к меню ↑

6.6 Характеристика генератора Тесла

Генератор свободной энергии Тесла схема

Спустя десятилетие после получения патента на переменный ток, Тесла создал схему генератора свободной энергии с самозапиткой. Бестопливная модель потребляет мощность самой установки. Чтобы запустить ее, требуется единственный импульс из аккумулятора. Однако это изобретение до сих пор не используется в хозяйстве. Работа прибора напрямую зависит от конструкции, в которую вошли компоненты:

  1. Две специальные железные пластины, одна поднимается вверх, а другая устанавливается в земле.
  2. В конденсатор подключаются два провода, идущие от заземления и сверху.

Металлической пластине передается постоянный электрический заряд, ввиду того что источники выделяют лучистые частицы микроскопических размеров. Земля является резервуаром с отрицательными частицами, поэтому терминал прибора подводится к ней. Заряд высокий, поэтому в конденсатор постоянно поступает ток, и благодаря этому он питается.

к меню ↑

7 Как сделать ветрогенератор

Солнечные электростанции не работают ночью и в пасмурную погоду, а электричество требуется всегда. Поэтому, проектируя альтернативную энергетику для дома своими руками, нужно предусмотреть в ней генератор, не зависящий от солнца.

Для использования в качестве второго источника энергии отлично подойдёт ветрогенератор. Его можно собрать даже из б/у запчастей, что существенно сэкономит ваши средства.

Список того, что понадобится для сборки ветряка:

  1. Генератор с магнитным возбуждением от грузовика или трактора.
  2. Труба с наружным диаметром 60 мм и длиной 7 метров.
  3. Полтора метра трубы с внутренним диаметром 60 мм.
  4. Стальной трос.
  5. Скобы и колышки для крепления троса.
  6. Провода, сечением 4 мм².
  7. Повышающий редуктор 1 к 50.
  8. ПВХ труба, диаметром 200 мм.
  9. Диск от циркулярной пилы.
  10. Два разъёма EC-5.
  11. Кусок стального листа, толщиной 1 мм.
  12. Лист алюминия, толщиной 0,5 мм.
  13. Подшипник под внутренний диаметр мачты.
  14. Муфта для соединения валов генератора и редуктора.
  15. Труба под внутренний диаметр подшипника, длина — 60 см.

Все эти материалы продаются в строительном и в автомагазине. Новые редукторы с генератором стоят дорого, поэтому их лучше купить на барахолке.

к меню ↑

7.1 Классификация ветрогенераторов

Существует несколько классификаций данных устройств:

  • По расположению оси: горизонтальные и вертикальные. Первые позволяют совершать автоматизированный поворот в целях поиск ветра. Вертикальные размещаются на земле, имеют меньший КПД, но более просты в обслуживании.
  • По количеству лопастей: одно- , двух- , трех- и многолопастные. Последняя разновидность предназначена для регионов с низкой среднегодовой скоростью ветра. Требует использование специального редуктора, что повышает себестоимость системы. Поэтому многолопастные ветрогенераторы применяются довольно редко.
  • По материалу, из которого изготовлены лопасти: парусные и жесткие. Первые более просты в изготовлении, при этом требуют регулярной замены в связи с низкой прочностью. Жесткие лопасти дороже, сложнее в изготовлении, но более долговечны.
  • По шагу винта: корректируемые и фиксируемые. Первый тип позволяет увеличить диапазон рабочих скоростей, имеет больший вес и крайне сложен в изготовлении. Фиксируемые генераторы проще и практичнее, поэтому они более популярны.

Далее мы рассмотрим, как сделать тихоходный ветрогенератор из использованного автомобильного генератора.

к меню ↑

7.2 Создание ветрового колеса


Вариант изготовления лопастей из пластика.

Лопасти являются важнейшей частью ветронератора, так как они определяют работоспособность остальных элементов. Изготовить лопасти можно из подручных материалов: ткань, дерево, пластик, поликарбонат, металл и т.д.

Мы рассмотрим технологию изготовления из обычной канализационной ПВХ трубы. В пользу такого материала говорит его устойчивость к влаге, низкая стоимость и простота в обработке. Для изготовления лопастей делаем следующее:

  1. Определяем необходимую длину лопасти. Оптимальный вариант – в 5 раз больше диаметра имеющейся трубы.
  2. Распиливаем ножовкой по металлу или лобзиком трубу вдоль на 4 части. Одна из них в дальнейшем будет использована в качестве шаблона.
  3. Обрабатываем края наждачной бумагой, убирая появившиеся в ходе резки заусеницы.
  4. Закрепляем обработанные лопасти и генератора на алюминиевом диске.

Желательно использовать ПВХ трубу толщиной от 4 см – в таком случае лопасти будут выдерживать сильные порывы ветра. Не делайте лопасти слишком длинными – они менее прочными. Если требуется обеспечить электроснабжение для большого дома, лучше увеличить количество элементов, а не их размеры.

к меню ↑

7.3 Изготовление ветроколеса для дома

Главным элементом любого ветряка являются лопасти, поэтому их нужно изготовить первыми.

Чтобы определиться с размерами, используйте таблицу.

Источник энергии дома

Ветроколесо по мощности в идеале должно совпадать с генератором, но из-за чрезмерно больших размеров получающегося колеса это не всегда возможно. Поэтому чаще всего мощность лопастей значительно ниже таковой у генератора. В этом нет ничего страшного.

Разрежьте ПВХ трубу на отрезки, равные длине лопастей. Распилите их пополам по продольной оси. Перерисуйте на половинки трубы разметку и по ней вырежьте лопасти. Отпилите от заготовок треугольники. Из стального листа вырежьте крепления для лопастей и просверлите в них дырки. Возьмите диск от циркулярной пилы, насверлите в нём отверстий и болтами прикрутите лопасти к диску.

к меню ↑

7.4 Сборка, установка и подключение

Выройте яму и забетонируйте в ней трубу с внутренним диаметром 60 мм. Возьмите семиметровую трубу и, отступив 1 метр от края, установите на неё скобы. Вварите в тот же край трубы подшипник, используя аргонную сварку.

Согните из стального листа раму и снизу приварите к ней трубу, которая влезает в подшипник. Закрепите на раме редуктор с генератором, соединив их валы. Установите снизу рамы и на верхушке мачты 2 ограничителя в виде штырей. Они не дадут раме поворачиваться больше, чем на 360 градусов. Сделайте флюгер из алюминиевого листа и закрепите его на задней части рамы. В основании мачты просверлите отверстие для провода.

Подключите к генератору провод и протяните его сквозь раму и мачту. Оденьте на вал редуктора ветроколесо и закрепите его на нём. Вставьте раму в подшипник и покрутите её. Она должна легко вращаться.

Ветряк в сборе выглядит примерно так:

Альтернативное электричество

  1. Лопасти.
  2. Диск от циркулярки.
  3. Редуктор.
  4. Соединительная муфта.
  5. Генератор.
  6. Флюгер.
  7. Крепление флюгера.
  8. Подшипник.
  9. Ограничители.
  10. Мачта.
  11. Провод.

Вбейте в землю колышки так, чтобы расстояние от мачты до каждого из них было одинаковым. Привяжите тросы ко скобам на мачте. Для установки мачты нужно вызывать автокран. Не пытайтесь установить ветрогенератор самостоятельно! В лучшем случае вы разобьёте ветряк, в худшем — пострадаете сами. После поднятия мачты автокраном, направьте её основание в забетонированную ранее трубу и дождитесь, пока кран опустит её в трубу.

Трос нужно привязывать к колышку в натянутом состоянии. Причём все тросы должны быть привязаны так, чтобы мачта стояла строго вертикально, без перекосов.

Подключать ветрогенератор нужно к зарядному устройству через разъём ЕС-5. Сама зарядка устанавливается в щитке с оборудованием СЭС и подключается напрямую к аккумулятору.

Альтернативная энергетика

Чтобы не лишиться бытовой техники, во время грозы всегда отключайте ветряк от зарядного устройства.

Сборка электростанции закончена. Теперь вы не останетесь без электричества, даже если вам отключат свет на длительное время. При этом не придётся тратить деньги на топливо для генератора и время на его доставку. Все будет работать автоматически и не потребует вашего вмешательства.



к меню ↑

8 Как распределяются виды энергии в каждой системе

Различные виды энергии  используются в жилых и коммерческих зданиях, на транспорте, в промышленности и электроэнергетике. Электроэнергетическая система является крупнейшим потребителем первичной и используется для выработки электроэнергии. Почти вся электроэнергия используется в зданиях и промышленности. Общее количество электроэнергетической системы, используемой в жилых и коммерческих зданиях, промышленности и транспорте огромное.

Почти все ядерное топливо используется в электроэнергетической системе для выработки электроэнергии. Её доля в России составляет 18% от первичной энергии. Во Франции – 75%, Венгрии – 52% , Украине – 56%. В среднем в мире порядка 10%.

Смесь первичных источников широко варьируется в различных системах спроса. Энергетическая политика, призванная повлиять на использование конкретного основного источника с целью повлиять на  окружающую среду, экономическую или энергетическую безопасность сосредоточивается на системах, которые являются основными пользователями этого типа энергии. Например, 71% нефти используется в транспортной системе, где она потребляет  92% от общего объема первичного энергопотребления.

Политика по сокращению потребления нефти чаще всего относится к транспортной системе. Эта политика обычно стремится увеличить эффективность автомобильного топлива или поощрять развитие  альтернативных видов топлива.

Около 91% угля и только 1% из нефти, используется для выработки электроэнергии, что выявляет стратегию, влияющую на выработку электроэнергии, и имеет гораздо большее значение на использование угля, чем использование нефти.

Некоторые первичные виды энергии, такие как ядерная и угольная, полностью или преимущественно используются для добычи электричества. Другие, такие как природный газ и возобновляемые источники, более равномерно распределены по системам. Аналогичным образом сейчас транспорт почти полностью зависит от одного вида топлива (нефтяного).

Однако электроэнергетика с внедрением новых технологий больше использует различные источники энергии для выработки электричества. Например, идут практические реализации для получения электричества из биомассы.

к меню ↑

8.1 Изменяется ли потребление топлива с течением времени

Источники потребляемой энергии с течением времени меняются, но изменения происходят медленно. Например, уголь когда-то широко использовался в качестве топлива для отопления домов и коммерческих зданий, однако конкретное использование угля для этих целей сократилось за последние полвека.

Хотя доля возобновляемого топлива от общего потребления первичной энергии еще относительно невелика, его использование растет во всех отраслях. Кроме того, использование природного газа в электроэнергетике возросло в последние годы из-за низких цен на природный газ, в то время как использование угля в этой системе сократилось.

Рассчитайте утепление своего дома

Перейти к расчёту
Adblock
detector
