Выбор ковшей для зерновой нории: материалы и критерии подбора

Эффективная работа любого современного зернохранилища немыслима без надежной системы вертикальной транспортировки. Здесь на сцену выходят ковшовые элеваторы, или, как их чаще называют в профессиональной среде, нории. Это базовое оборудование, отвечающее за стабильный подъем груза на необходимую высоту. Однако сама по себе металлическая шахта — лишь оболочка. Ключевую роль в процессе перемещения играют именно ковши, и для их подбора или замены всегда можно обратиться в https://zernotok22.ru/katalog-zapchastej/zapchasti-dlya-norii/.

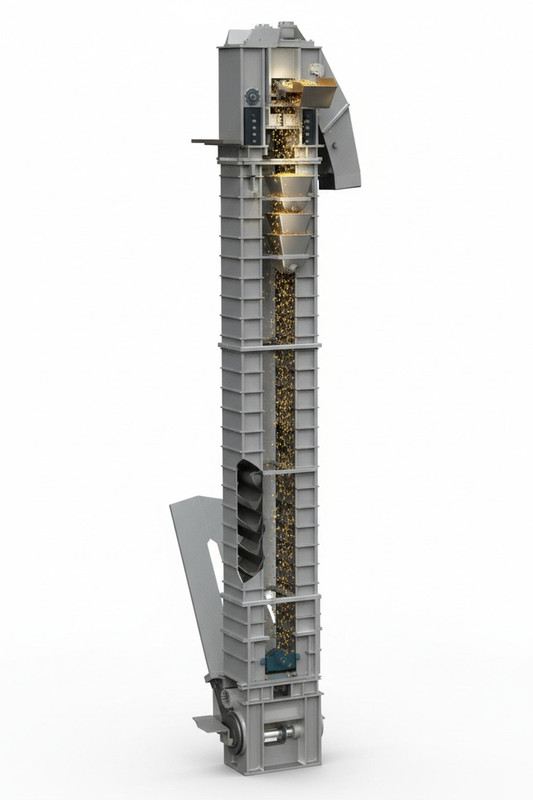

Казалось бы, простая деталь, но от нее напрямую зависит не только итоговая производительность элеватора, но и качество продукта на выходе. Правильный подбор рабочих органов позволяет минимизировать бой зерна, исключить обратную сыпь и существенно снизить энергозатраты предприятия. Принцип работы механизма прост: бесконечная лента с закрепленными емкостями захватывает груз внизу и выгружает его наверху. Но чтобы эта система работала как часы, важно понимать специфику конкретных сыпучих материалов.

В этой статье мы подробно разберем, какие бывают ковши, из чего их производят сегодня и на что нужно обращать внимание при покупке. Ведь даже мелкие ошибки в комплектации нории часто приводят к дорогостоящим простоям и лишним эксплуатационным расходам.

Виды материалов ковшей для зерновой нории: сталь или пластик

Первый и, пожалуй, самый важный шаг — это выбор подходящего материала. От этого решения напрямую зависят основные эксплуатационные показатели техники. Глобально рынок предлагает два типа изделий: металлические и полимерные. Каждый вариант имеет свои сильные и слабые стороны, которые необходимо учитывать перед покупкой.

Металлические изделия

Традиционные стальные ковши — это классика для тяжелых условий. Они обладают высокой механической прочностью и жесткостью. Однако для зернового элеватора это не всегда оптимальное решение. Металл тяжелый, что создает лишнюю нагрузку на ленты и узлы нории, а при ударе о стенки шахты может возникнуть искра — серьезный риск взрыва пыли.

Полимерные модели

Сегодня аграрии чаще используют пластиковые норийные ковши. Это современный стандарт для работы с пищевыми продуктами. Они легкие, что снижает натяжение на ленте или цепи, продлевая срок службы механизмов. К тому же, полимеры обеспечивают бережное отношение к грузу: зерно меньше бьется о мягкие стенки при зачерпывании.

Стоит отметить, что от материала ковшей зависит и чистота выгрузки. Гладкий пластик не дает влажному продукту налипать, тогда как к шероховатому металлу сырье пристает охотнее. Поэтому, если виды перемещаемой культуры склонны к налипанию, полимеры — лучший вариант, несмотря на более низкий порог температурной стойкости.

Как выбрать объём и форму ковша под тип зерна

Геометрия — это второй кит, на котором держится эффективность системы. Чтобы грамотно выбрать комплектующие, необходимо учитывать физические свойства груза. Ковши различаются не только по литражу, но и по профилю: бывают глубокие, мелкие и с остроугольным дном.

Влияние формы на процесс

Глубокие ковши идеально подходят для сухого, хорошо сыпучего зерна. Они вмещают большой объем продукта и позволяют максимально использовать мощность элеватора. Однако для влажных или слипающихся культур такие емкости не годятся — содержимое будет застревать при прохождении верхней головки.

Здесь лучше себя показывают мелкие ковши. Их открытая форма облегчает процесс разгрузки, не давая продукту скапливаться на дне. От правильности подбора формы под тип сырья зависит стабильность работы нории: если ошибиться, часть груза будет улетать обратно в шахту, снижая КПД.

Расчет объема

Геометрические параметры изделия напрямую влияют на итоговый тоннаж. Для достижения требуемой производительности важно рассчитать реальный коэффициент заполнения. В паспорте нории ковшовой обычно указан теоретический литраж, но на практике ковши заполняются лишь на 75–90%. Инженеры элеватора должны соотносить желаемую выработку с реальной вместимостью одного черпака и шагом их установки.

Критерии подбора ковшей по скорости и производительности нории

Ключевая характеристика любой транспортной системы — это итоговая производительность нории. Чтобы достичь заявленных показателей тонн в час, недостаточно просто установить самые вместительные емкости. Необходимо согласовать их параметры с динамикой механизма. Здесь решающим фактором является скорость движения тягового органа.

Режимы работы и тип разгрузки

В верхней точке, в районе приводного барабана, ковши опорожняются под действием центробежной силы или гравитации. Для быстроходных машин (где скорость выше 1,5–2 м/с) предназначены модели с особым углом вылета. Если поставить туда неподходящие ковши, зерно не успеет покинуть емкость и пойдет "в пересып", возвращаясь в шахту нории.

И наоборот, на тихоходном оборудовании ковши для центробежной разгрузки просто высыпят груз раньше времени. Поэтому выбирать форму изделия нужно строго под рабочие обороты конкретного элеватора.

Плотность и заполнение

Эффективность также зависит от шага установки. Чем плотнее стоят ковши, тем выше поток. Однако чрезмерная густота мешает нормальному зачерпыванию продукта в нижней части (башмаке). Современный элеватор нория — это сбалансированная система, где ковши, высота подъема и кинематика движения работают согласованно.

Износостойкость и срок службы ковшей в зависимости от условий эксплуатации

Долговечность навесного оборудования напрямую определяется агрессивностью среды. Реальный ресурс, который демонстрируют ковши, может варьироваться от одного сезона до нескольких лет в зависимости от конкретных условий эксплуатации. На любом зерновом комплексе элеватора этот фактор необходимо учитывать еще на этапе проектирования.

Абразивность и механические нагрузки

Основной враг инвентаря — постоянное трение. При работе нории с высокоабразивными культурами, такими как соя или подсолнечник, передняя кромка изделия стирается гораздо быстрее. Правильный выбор усиленной конструкции (например, с накладками) помогает замедлить этот процесс. Важно помнить, что загрузка продукции в башмак происходит непрерывно, и тысячи микроударов зерна о стенки постепенно разрушают структуру материала.

Надежность фиксации

Не менее важен способ крепления ковшей к несущему полотну. Болтовое соединение часто становится слабым звеном при высоких вибрациях. Фиксирующая шайба должна быть достаточно широкой, чтобы не продавливать тыльную стенку при затяжке. Если ковши закреплены недостаточно жестко, в процессе движения они начнут расшатываться, что неминуемо приведет к отрыву и аварийной остановке нории.

Технические характеристики метизов должны строго соответствовать нагрузкам. Регулярный осмотр состояния ковшей внутри шахты нории и своевременная подтяжка соединений — это залог бесперебойной работы вашего элеватора.

Типичные ошибки при выборе ковшей и как их избежать

Даже опытные инженеры иногда допускают просчеты при модернизации транспортного оборудования. Самая распространенная оплошность — покупка комплектующих, основываясь исключительно на их цене. Самые дешевые ковши часто имеют неправильную геометрию или изготовлены из хрупкого материала. В результате аварийная остановка нории может произойти в самый разгар сезона заготовки, что недопустимо.

Несоответствие веса и тяги

Установка тяжелых металлических емкостей на слабую ленту — верный путь к порыву полотна. Вес, который имеют ковши, должен строго соответствовать мощности привода и прочности тягового элемента нории. Перегрузка неизбежно приводит к пробуксовке ремня и ускоренному износу барабанов. Для современного элеватора, где важна энергоэффективность, лишняя масса подвижных частей — это прямые финансовые убытки на электричестве и амортизации.

Проблемы с шагом установки

Желание резко увеличить выработку за счет слишком плотного размещения черпаков часто дает обратный эффект. Если ковши стоят слишком близко друг к другу, они начинают мешать нормальному заполнению. Зерно просто не попадает внутрь в достаточном объеме, просыпаясь мимо в башмак нории. Кроме того, при чрезмерно плотной посадке ковши могут цепляться друг за друга при огибании головок, создавая риск механической поломки.

Чтобы избежать дорогостоящих простоев элеватора, всегда сверяйтесь с техническими рекомендациями производителя. Помните, что нории проектируются как сбалансированная система, и любое изменение конфигурации требует перерасчета нагрузок. Качественные и правильно подобранные ковши — это не расходы, а инвестиция в стабильность процесса.

Совместимость ковшей с лентой и крепёжными элементами нории

Эффективная работа подъемного механизма возможна только при полной гармонии между навесным оборудованием и тяговым органом. Ковши не являются самостоятельной единицей — они работают в жесткой связке с лентой. Игнорирование параметров совместимости приводит к перекосам, разрывам полотна и преждевременному износу узлов нории.

Геометрия и ширина ленты

Золотое правило при подборе комплектующих: ширина ленты всегда должна быть больше ширины ковша. Необходимо оставлять технологические отступы (обычно 10–20 мм с каждой стороны), чтобы компенсировать возможное боковое смещение ленты в процессе движения. Если ковши подобраны впритык к краю полотна, при малейшем сходе ленты они начнут задевать стенки труб элеватора, что вызовет искрение и разрушение кромок.

Специфика крепежных элементов

Для фиксации используются специальные норийные болты с плоской головкой, оснащенной шипами или «усами» для предотвращения прокручивания. Однако выбор метизов зависит от материала черпака:

• Для металлических ковшей достаточно стандартных плоских шайб и гроверов, так как сталь жесткая и не деформируется при затяжке.
• Для полимерных моделей требуются широкие кузовные или специальные сферические шайбы. Пластик под нагрузкой имеет свойство «течь», и узкая головка болта может просто продавить заднюю стенку насквозь, вырвав ковши с ленты.

Также важно учитывать кривизну приводного барабана нории. Жесткие металлические емкости имеют фиксированную форму тыльной стенки, тогда как пластиковые могут слегка адаптироваться к радиусу изгиба, что снижает локальные напряжения в месте крепления.

Влияние влажности и засорённости зерна на выбор материала ковша

Физико-химические свойства вороха диктуют свои правила при комплектации оборудования. Если для чистого и сухого зерна подойдут практически любые изделия, то работа с влажным или сильно засоренным материалом требует избирательного подхода. Неправильный выбор материала здесь грозит не только снижением производительности нории из-за налипания, но и повышенным риском аварийных ситуаций.

Фактор влажности: борьба с адгезией

Высокая влажность культур (характерная, например, для свежеубранной кукурузы) приводит к тому, что продукт активно липнет к поверхностям. Традиционные металлические ковши в таких условиях быстро «зарастают» влажной пылью и грязью. Это уменьшает их полезный объем и со временем нарушает балансировку ленты. К тому же, сырая среда неизбежно вызывает коррозию стальных элементов.

В этом сценарии выигрывают полимерные модели. Пластик обладает крайне низким коэффициентом трения, поэтому даже влажное зерно легко соскальзывает при разгрузке. Это обеспечивает эффект самоочистки, поддерживая стабильный поток на элеваторе без необходимости частых остановок на обслуживание.

Засорённость и абразивный износ

Наличие в зерновом потоке земли, песка или камней превращает груз в абразив, который испытывает ковши на прочность. Здесь выбор зависит от приоритетов безопасности и долговечности:

• Стальные ковши хорошо держат удар крупных посторонних предметов, но при постоянном контакте с абразивом истончаются. Главный риск — возможность высекания искры при ударе о камень или металлическую примесь, что недопустимо во взрывоопасной среде нории.
• Полимерные ковши (особенно из полиуретана) обладают эластичностью. Они гасят энергию удара, восстанавливая форму, и абсолютно исключают искрообразование, делая процесс транспортировки безопасным даже при высокой засорённости продукта.

Нормы замены ковшей: когда менять и как определить износ

Своевременная замена навесного оборудования — это вопрос не только производительности, но и безопасности всего комплекса. Эксплуатация изношенных элементов на элеваторе приводит к падению объемов перевалки, повышению боя зерна и риску повреждения ленты или труб нории. Решение о замене принимается на основе регулярных плановых осмотров.

Визуальные и технические признаки дефектов

Определить необходимость обновления парка можно по ряду характерных повреждений. Критерии оценки различаются в зависимости от материала, из которого изготовлены ковши:

• Для металлических изделий: Сигналом к замене служит деформация передней кромки (сминание), появление сквозных трещин или острая коррозия. Особое внимание следует уделить задней стенке в месте крепления: если отверстия под болты развальцевались или появились трещины-«лучи», ковш может оторваться в любой момент.
• Для полимерных изделий: Пластик стареет и становится хрупким. Признаками критического износа являются сколы на углах, глубокие царапины и изменение цвета (выгорание), что говорит о деградации материала.

Потеря геометрии и вместимости

Самый неочевидный, но важный критерий — абразивный износ режущей кромки. В процессе работы ковши постоянно трутся о зерно при зачерпывании, стираясь по высоте. Уменьшение глубины черпака всего на 10% может снизить его полезный объем на 15–20%.

Если фактическая производительность нории упала без видимых причин со стороны привода, необходимо замерить остаточную высоту ковшей и сравнить её с эталонным новым образцом.

Правило полной замены

Категорически не рекомендуется менять ковши выборочно, поштучно. Новые и старые изделия имеют разный вес и геометрию. Такой «разнобой» неминуемо приведет к дисбалансу ленты, сильной вибрации и биению, что быстро разобьет подшипники приводного барабана. Замену следует производить либо полным комплектом, либо (в крайних случаях) симметричными секциями для сохранения балансировки тягового органа.

Отечественные и импортные производители ковшей: сравнение качества и цены

Рынок комплектующих для элеваторного оборудования сегодня насыщен предложениями. Если раньше выбор стоял между «дешевым отечественным» и «качественным импортным», то сейчас границы размываются. Российские заводы модернизируют линии, а зарубежные поставщики предлагают разные линейки продукции. Однако ключевые различия в подходах к производству, логистике и ценообразованию сохраняются.

Особенности продукции отечественных заводов

Главный козырь российских и производителей из стран СНГ — это адаптация к местным реалиям и стандартам. Большинство старых элеваторов спроектировано под ГОСТовские параметры, и отечественные ковши идеально подходят под посадочные места и ширину лент старого парка техники без необходимости доработок.

• Цена: Как правило, на 30–50% ниже западных аналогов за счет отсутствия таможенных пошлин и сложной логистики.
• Логистика: Срок поставки минимален. В сезон, когда простой нории стоит огромных денег, возможность получить партию за 2–3 дня является решающим фактором.
• Материалы: Металлические изделия часто не уступают в прочности. В сегменте полимеров отечественный производитель подтянулся, но ассортимент специализированных пластиков (например, для экстремально низких температур или пищевых производств) все еще уже, чем у мировых лидеров.

Импортные бренды: европа, США и Азия

Зарубежные производители (преимущественно из Европы и США) делают ставку на инновационные материалы и идеальную геометрию. Их ковши проектируются с использованием аэродинамического моделирования для максимального коэффициента заполнения и разгрузки.

• Технологичность: Использование запатентованных полимеров (нейлон, армированный полиэтилен) обеспечивает экстремальную износостойкость. Такие ковши могут служить в 2–3 раза дольше обычных.
• Геометрия: Точность литья или штамповки гарантирует идеальный баланс, что бережет подшипники и ленту элеватора.
• Недостатки: Высокая стоимость, зависимость от валютного курса и долгие сроки поставки (от нескольких недель до месяцев). Также могут возникнуть проблемы с совместимостью крепежных отверстий на старых отечественных лентах.

Сравнительная таблица критериев выбора

Для наглядности сведем основные факторы, влияющие на принятие решения, в таблицу:

Резюме: Если у вас современный импортный элеватор с высокой загрузкой (портовый терминал, МЭЗ), экономия на премиальных импортных комплектующих может выйти боком из-за частых замен. Однако для типовых фермерских норий, работающих в сезонном режиме, отечественные ковши являются наиболее рациональным и экономически оправданным выбором.

Расчёт количества ковшей на норию: формулы и практические советы

Правильный расчет количества черпаков необходим не только для составления бюджета закупки, но и для обеспечения проектной производительности оборудования. Ошибка в расчетах может привести к тому, что лента окажется недогруженной, или, наоборот, при монтаже выяснится, что разместить закупленные ковши просто негде.

Базовая формула расчета

Для определения необходимого количества используется простая арифметическая зависимость, исходящая из длины тягового органа и шага установки. Основная формула выглядит следующим образом:

N = L / S

Где:

• N — искомое количество ковшей (шт.);
• L — полная длина ленты в метрах (кольцевая длина, а не высота нории);
• S — шаг установки ковшей в метрах (расстояние между центрами крепежных отверстий соседних ковшей).

Важно: Если вам известна только высота нории (H), то длину ленты можно рассчитать приблизительно по формуле: L ≈ 2 × H + 1.5 метра (запас на огибание барабанов и стыковку). Однако для точного заказа лучше измерить фактическую длину полотна.

Выбор шага установки (S)

Шаг установки не является произвольной величиной. Он зависит от геометрических параметров ковша и типа разгрузки. Слишком плотное размещение (маленький шаг) приведет к тому, что при разгрузке на головке элеватора зерно будет ударяться о спинку впереди идущего ковша, возвращаясь обратно в трубу (обратная сыпь).

Оптимальный шаг обычно указывается в паспорте нории или рекомендациях производителя ковшей. Как правило, он составляет:

• Высота ковша + 10...20% — для глубоких ковшей;
• Стандартные значения — часто используются шаги 125, 200, 250, 300 мм в зависимости от типоразмера тягового элемента.

Практические советы по формированию заказа

При закупке оборудования опытные механики руководствуются правилом «лучше больше, чем меньше». Вот несколько рекомендаций, которые сэкономят время и деньги в будущем:

1. Учитывайте стык ленты. При монтаже в месте стыковки ленты (замка) обычно пропускается установка 1–2 ковшей. Однако вычитать их из общего количества при заказе не стоит — это ваш минимальный технический запас.
2. Ремонтный фонд (ЗИП). В процессе работы ковши могут повреждаться камнями или отрываться при заклинивании. Рекомендуется сразу приобретать на 5–10% больше расчетного количества. Это позволит оперативно заменить 2–3 вышедших из строя элемента без остановки элеватора на ожидание поставки новой партии.
3. Комплект крепежа. Болты, шайбы и гайки также следует заказывать с запасом 10–15%, так как мелкие детали часто теряются при монтаже на высоте.
